Что такое греющий кабель саморегулирующийся для обогрева труб: Домен припаркован в Timeweb

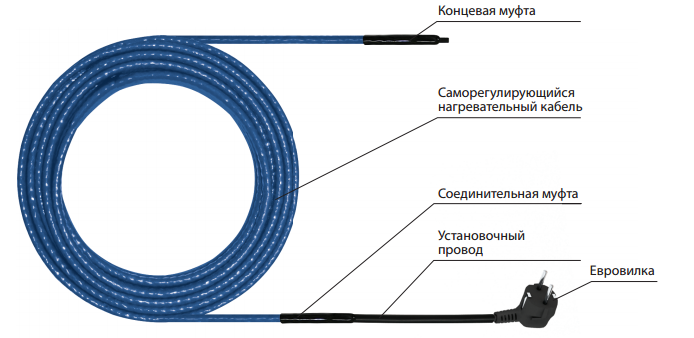

Кабель греющий саморегулирующий — его технические характеристики, подключение и монтаж

Саморегулирующийся тепловой кабель имеет широкое применение для защиты от обледенений.

Основное использование кабеля это обогрев крыльца, ступеней, скатов крыш, зашита от промерзания труб холодного водоснабжения и канализации, защита вентилей и водонапорного оборудования.

Особенностью саморегулирующегося кабеля является не только его способность регулирования терморегуляции, но и более удобный монтаж, позволяющий использовать отрезки нужной длины.

Содержание

• 0.1 Строение саморегулирующегося кабеля и принцип работы
• 1 Технические характеристики
  • 1.1 Выбор вида греющего кабеля и расчет мощности
  • 1.2 Маркировка
  • 1.3 Как рассчитывается мощность?
• 2 Применение для обогрева труб
  • 2.1 Особенности монтажа системы обогрева внутри трубопровода
  • 2.2 Как закрепить поверх трубы?
  • 2.3 Особенности монтажа
• 3 Отличие резистивного и саморегулирующегося варианта
• 4 Видео на тему

Примечание. Минимальный отрезок греющего кабеля составляет 20 см (например, для обогрева террариума).

Возможность использовать кабель (провод) нужной длины обеспечивает значительно более серьезную безопасность эксплуатации.

Также возможно одновременно подсоединить два или три греющих провода через специальный тройник.

При использовании нерегулируемого кабеля, часто его покупают с запасом, поскольку при его нехватке, его использование в целом абсолютно неоправданно.

Лишние куски нерегулируемого греющего провода приходится как попало распределять по системе или наматывать петлями. Не допускайте такого пожароопасного безобразия в своем доме и всегда точно рассчитывайте необходимые материалы. Лучше, конечно, не экономить на качественных материалах

Строение саморегулирующегося кабеля и принцип работы

• Основу составляют две жилы из меди
• Токопроводящая матрица (электропроводящий пластик)
• Полимерная изоляция
• Специальная защитная медная оплетка
• Внешняя полимерная изоляция

Автоматическая терморегуляция основана на электропроводном свойстве токопроводящего пластика. Чем ниже окружающая температура, тем больше возникает электрических контуров внутри пластика. Таким образом, сопротивление материала является регулирующим моментом теплоотдачи. Все очень просто и надежно, построено на физических свойствах материалов, ломаться в устройстве нечему.

Саморегулирующий кабель для отопления

Важный момент, температура на различных участках, соответственно сопротивление материала могут отличаться.

Следовательно, теплоотдача на различных участках может отличаться. Это не значит, что вы сможете настраивать кабель, чтобы в одних местах он грел сильнее, потому что вы считаете это необходимым.

Он будет иметь более высокую температуру в тех местах, где температура окружающей среды ниже.

Двухслойная изоляция позволяет обеспечить высокую устойчивость, как против механических повреждений, так и устойчивость к воздействию внешних сред.

Обязательно изучайте технические характеристики внешнего изоляционного материала и взаимодействие с окружающей средой.
Кабель не рекомендуется использовать для обогрева труб с водой питьевого назначения изнутри (имеются модификации), где прописан сертификат пищевого соответствия, но это не относится ко всем видам изделий)

Технические характеристики

Выбор вида греющего кабеля и расчет мощности

В соответствии с различными потребительскими свойствами, существуют три основных вида терморегулируемого провода по мощности и назначению теплопотребления.

• Кабель с максимальной температурой до 70 градусов
• До 105 градусов
• До 135 градусов

Повышение мощности и высоты температуры достигается за счет использования медных сердечников различного диаметра.

Маркировка

• D — применяется для маркировки низкотемпературного варианта
• Z — среднетемпературный
• Q — вариант с максимальной температурой (обычно дополнительно маркируется красным цветом изоляции)
• F — антикоррозийная обработка

Для изоляционного покрытия используются огнеупорные полиэтилены и фторэтилен.

По поводу работы с медным проводом. Медь — идеальный токопроводящий материал, медная проволока отличается пластичностью и гибкостью.

Поэтому при работе с кабелем с медным сердечником важно не допустить перегибов и возможности физического истирания.

Как рассчитывается мощность?

В соответствии с номинальной мощностью, классом напряжения и по классу теплоотдачи. То есть вы можете посмотреть таблицу мощности и энергопотребления для каждого типа кабеля.

Устройства саморегулирующего кабеля в разрезе

Тепловыделение линейного типа для саморегулирующегося провода от 6 до 100 ватт на метр.

Если считать навскидку, по усредненным параметрам при практическом использовании, обогрев 1 метр провода обойдется примерно в 30 ватт. Очень желательно подключение через отдельный трансформатор.

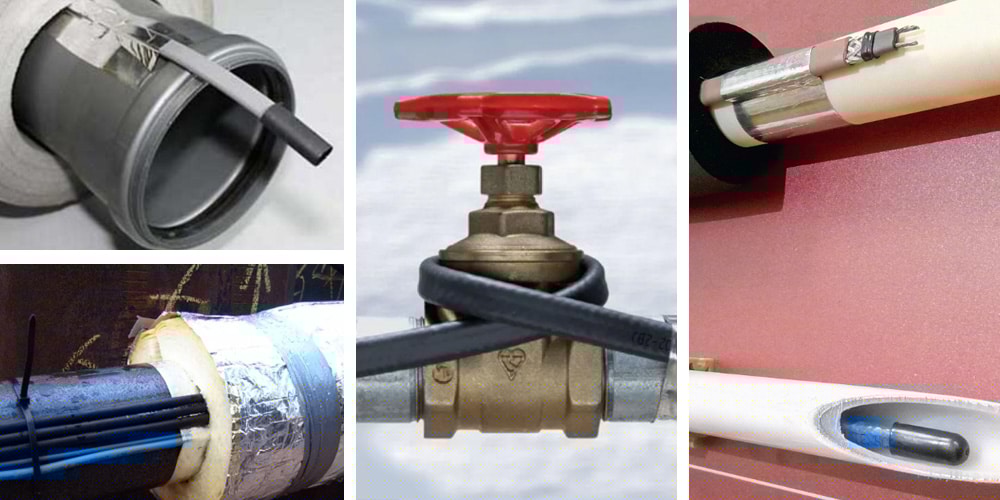

Применение для обогрева труб

Терморегулирующий кабель применяется для обогрева труб диаметром более 40 мм.

Особенности монтажа системы обогрева внутри трубопровода

Греющий кабель помещают внутри трубы при невозможности внешнего монтажа. Он проталкивается внутрь трубы и подключается к электрической сети с использованием специальной термоусадочной муфты.

Греющий кабель прокладка внутри трубы

Не допускается пропуск провода через запирающие вентили и другое запорное оборудование во избежание повреждений.

Весьма желательно, чтобы эти работы проводил квалифицированный электрик, поскольку работы по прокладке электрического оборудования внутри системы водоснабжения отличаются повышенной опасностью в случае ошибок монтажа.

Дополнительного сервиса и обслуживания система обогрева не требует.

Как закрепить поверх трубы?

Имеется два основных способа крепления кабеля. Параллельный (линейный) и круговой.

При параллельном (линейном) монтаже, он закрепляется поверх трубы. Длина кабеля в этом случае равняется длине обогреваемого участка.

Параллельный монтаж греющего кабеля снаружи трубы

Возможность саморегуляции кабеля позволяет использовать перехлест при необходимости обогрева наружных запирающих конструкций. Кранов, вентилей, счетчиков, врезок.

Необходимо обеспечить его плотное прилегание к обогреваемой поверхности. Для этого обязательно нужно очистить поверхность трубы.

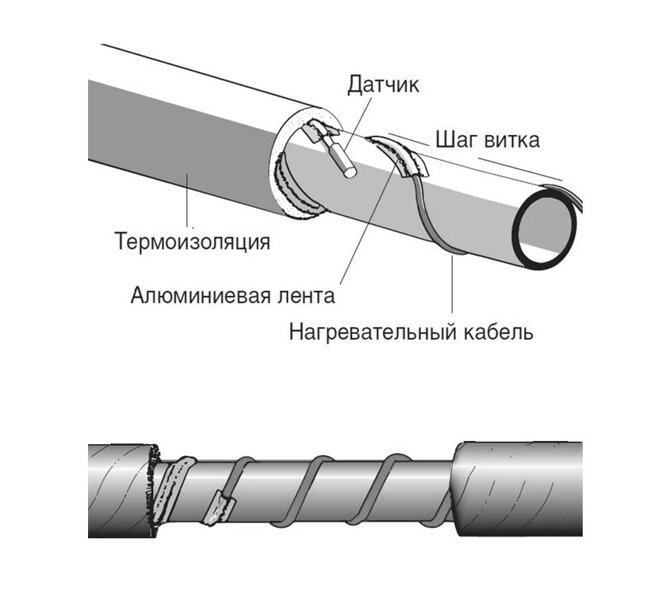

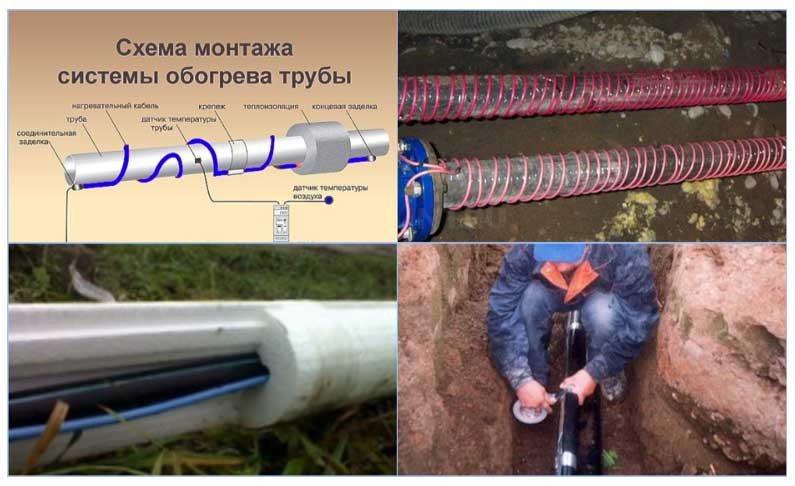

При круговом креплении, кабель обматывает трубу с шагом витка, согласно спецификации.

После завершения работы, следует обмотать полученную систему алюминиевым скотчем для закрепления и экранирования. В целях снижения теплопотерь, рекомендуется добавить теплоизоляцию.

При монтаже категорически запрещается использовать пластиковый скотч вместо алюминиевого.

Особенности монтажа

Укладка кабеля должна проводиться в благоприятной тепловой зоне.

При температуре ниже -5 градусов монтаж запрещен. Это ограничение связано со структурой полимера внутри него.

При укладке в низких температурах, он может быть поврежден.

Как уложить провод, если он утратил гибкость при 0 градусов?

Аккуратно размотав бухту, производится включение его в сеть примерно на минуту. Кабель восстановит гибкость. После этого можно проводить монтаж.

Подключать к сети не размотанный провод крайне не рекомендуется.

Отличие резистивного и саморегулирующегося варианта

Укладка резистивного греющего кабеля на данный момент многим кажется самым лучшим решением. Он быстро нагревается, успешно справляется с функциями подогрева в сложной среде. Немаловажный факт, резистивный провод едва ли не вдвое дешевле саморегулирующегося.

Резистивный греющий кабель в разрезе

Но в долгосрочной перспективе его использования возникают проблемы. Во-первых, электроэнергии он потребляет изрядно. Откровенно говоря, много энергии. И отрегулировать энергопотребление, увы, нельзя.

Если вы ошиблись с длиной провода, исправить ошибку вы не сможете никаким другим способом, кроме наматывания излишков. Подрезать его и использовать кусок нужной длины не получится. Разумеется, намотанный где попало провод, это дополнительный риск. При потертостях, перегибах, повреждениях резистивного кабеля, придется полностью менять всю систему. При работах с подземными коммуникациями, например, с врытыми в землю трубами, его замена, это значительные расходы.

С использованием одножильного резистивного греющего кабеля имеется дополнительная проблема монтажа. Одножильный кабель обязательно нужно замыкать в кольцо.

Таким образом, экономия при приобретении оказывается серьезными проблемами и затратами при эксплуатации.

Видео на тему



Саморегулирующийся кабель электрообогрева

Каждая труба или сосуд подвержены потерям тепла, когда их температура превышает температуру окружающей среды. Теплоизоляция снижает скорость потери тепла, но не устраняет ее. Саморегулирующаяся лента обогрева используется для защиты труб от замерзания. Его сопротивление зависит от температуры. Когда температура кабеля достигает заданного значения, сопротивление становится высоким, и тепло больше не подается. Это означает, что тепло подается только там, где это необходимо по длине кабеля.

Система электронагрева должна быть обозначена таким образом, чтобы температура оболочки электронагревателя ограничивалась температурным классом или температурой воспламенения, минус 5°К для температуры ниже или равной 200°С или минус 10°К для температуры выше 200°С . Максимальные температуры оболочки электронагревателей должны быть определены для надлежащего применения нагревателя.

Разработка

Электрообогрев начался в 1930-х годах. Кабели с минеральной изоляцией работали при высокой плотности тока для производства тепла, а управляющее оборудование было адаптировано из других приложений. Резистивный нагревательный кабель с минеральной изоляцией был представлен в 19 веке. 50-х годов стали доступны нагревательные кабели параллельного типа, которые можно было обрезать до нужной длины в полевых условиях. Саморегулирующиеся кабели из термопластика поступили в продажу в 1971 году.

Системы управления для систем электрообогрева, разработанные от термостатов с капиллярными колбами и подрядчиками в 1970-х годах до компьютеризированного сетевого управления в 1990-х годах, в больших системах, требующих централизованного управления и мониторинга.

Рис. 1: Саморегулирующийся кабель электронагревателя STF15J для защиты труб от замерзания.

Применение

Наиболее распространенные области применения:

• Защита от замерзания
• Поддержание температуры
• Снеготаяние на подъездных путях
Другие области применения кабелей электрообогрева включают
• Защита пандусов и лестниц от снега/льда
• Защита водостока и крыши от снега/льда
• Подогрев пола
• Защита от обледенения на границе двери/рамы
• Защита от запотевания окон
• Защита от конденсата
• Защита пруда от замерзания
• Утепление почвы
• Антикавитационное назначение
• Уменьшение образования конденсата на окнах.

Рис. 2. Установка для измерения температуры оболочки электронагревателя Кабель, STF15J

Саморегулирующийся

Саморегулирующиеся ленты электрообогрева представляют собой кабель, сопротивление которого зависит от температуры – низкое сопротивление при температурах ниже уставка кабеля и высокое сопротивление для температур выше уставки кабеля. В этих кабелях использовались два параллельных провода шины, которые передают электричество, но не выделяют значительного тепла. Они заключены в полупроводящий полимер. Этот полимер загружается углеродом по мере нагрева полимерного элемента, что позволяет протекать меньшему току. Кабели изготавливаются, а затем облучаются, и, варьируя как содержание углерода, так и дозировку, можно производить разные ленты с разными выходными характеристиками. Затем имеется внутренняя оболочка, которая отделяет провода шины от заземляющей оплетки. В коммерческих и промышленных кабелях применяется дополнительная внешняя оболочка из резины или тефлона. Преимущество этого кабеля в том, что его можно резать в полевых условиях. Он более прочный, но не обязательно более надежный, чем последовательные или зональные нагреватели, он не может перегреваться, поэтому теоретически его можно пересечь, но устанавливать ленту таким образом — плохая практика. Саморегулирующиеся нагревательные кабели имеют определенную максимальную температуру воздействия в зависимости от типа полимера, который используется для изготовления нагревательного сердечника, а это означает, что если они подвергаются воздействию высоких температур, лента может быть повреждена без возможности восстановления. Кроме того, саморегулирующиеся ленты подвержены высоким пусковым токам при запуске, как и «асинхронный» двигатель, поэтому требуется контактор с более высоким номиналом.

Рис. 3. Разница между оболочкой электронагревателя (Ts-To) и температурой окружающей среды печи (To) для защиты от замерзания трубопроводов. Он состоит из внутренней изоляции из материала TPE и внешней оболочки из фторполимера. Поскольку кабель сам регулирует свою тепловую мощность, он ограничивает максимальную температуру оболочки. Таким образом, делая его устойчивым к выгоранию. В таблице 1 приведены технические характеристики STF15J.

Рисунок 4: Зависимость между мощностью обогревателя (STF 15J) (Вт/м) и температурой окружающей среды в печи экструдированный поверх проводов шины
3) Оболочка из термопластичного эластомера, обеспечивающая электрическую изоляцию, механическую прочность и влагостойкость
4) Алюминиевый майлар с дренажным проводом / медной оплеткой с покрытием для создания непрерывного пути заземления
5) Внешняя оболочка из устойчивого к ультрафиолетовому излучению фторполимера (J)/TPE( JT) для использования в агрессивной среде.

Определение максимальной температуры оболочки

Для проверки температуры оболочки электронагревателя или температурного класса должен использоваться по крайней мере один из следующих двух методов.
а) Подход к классификации продукции, при котором максимальная температура оболочки определяется в искусственной среде, имитирующей неблагоприятные условия.
b) Системный метод, при котором изготовитель демонстрирует способность проектировать и прогнозировать температуру оболочки электронагревателей путем проведения испытаний на репрезентативных установках, представляющих неблагоприятные условия проектирования и эксплуатации при установке в соответствии с инструкциями изготовителя по установке.

Мы используем метод классификации продуктов для проверки температуры оболочки электронагревателя или температурного класса, в котором максимальная температура оболочки определяется в искусственной среде, моделирующей неблагоприятные условия. Подробная процедура тестирования описана в следующем разделе.

Определение температуры оболочки в соответствии с подходом к классификации продуктов

Образец электронагревателя длиной не менее 1500 мм помещают свободно свернутым в печь с принудительной циркуляцией воздуха. Для электронагревательного элемента или панели репрезентативный образец помещают в печь горизонтально. Образец должен находиться в пределах верхней половины допуска тепловой мощности электронагревателя. Репрезентативные термопары используются для контроля температуры оболочки образца и размещаются примерно в 500 мм от каждого конца. Одна дополнительная термопара используется для контроля температуры окружающей среды печи. Электронагреватель должен питаться при 110% номинального напряжения. В Таблице 2 показаны результаты измерений для термопрокладок типа STF15J.

Температура окружающей среды духового шкафа постепенно повышается по сравнению с комнатной с шагом примерно 15 oK. При каждой температуре отводится достаточное время для стабилизации температуры окружающей среды печи и оболочки нагревателя и достижения теплового равновесия. Температуры окружающей среды печи и температуры оболочки нагревателя регистрируются на каждом последующем уровне до тех пор, пока разница (∆T) между этими двумя значениями не приблизится к 5°K или менее. На рис. 3 показана разница между температурой оболочки обогревателя и температурой окружающей среды печи. Прямая линия также проведена по касательной к кривой в точке перепада температур 5°K и продолжена до оси X (температура печи). Температура, измеренная на этой точке пересечения, принимается за максимальную температуру оболочки, которую можно проверить по результатам испытаний и полученным кривым. На рис. 4 показано изменение выхода трассера (STF15J) (Вт/м) и поддержания температуры печи °C.

Из Таблицы 2 и Рисунка 4 видно, что выходная мощность трассера STF15J (Вт/м) уменьшается по мере повышения температуры печи.

Приборы, используемые для измерения данных

1) Цифровой амперметр 0–10 А
2) Цифровой вольтметр 0–500 В
3) Цифровой вольтметр 0–300 В
9 520 Цифровой ваттметр 0–02 Ваттметр 15-1000 Вт
6) Цифровой регулятор температуры 0-400°C
7) Цифровой регулятор температуры 0-300°C
8) Регистратор данных (8 каналов) 0-1370°C. С
9) Печь старения 0-300°C с 3 датчиками термопары типа K
10) Печь старения 0-400°C с 3 датчиками термопары типа K.

Это эффективное средство медленного нагревания объекта для измерения термодинамических свойств, таких как тепловые.

Выводы

1) Термоспутник саморегулирующийся используется для защиты трубопровода от замерзания.
2) Tracer поддерживает температуру выше точки замерзания, уравновешивая потери тепла в подаче тепла.
3) Трассеры представляют собой кабель, сопротивление которого зависит от температуры: низкое сопротивление для температуры ниже уставки кабеля и высокое сопротивление для температуры выше уставки нагрева кабеля.
4) Поскольку кабель сам регулирует свою тепловую мощность, он ограничивает максимальную температуру оболочки, что делает его устойчивым к перегоранию.
5) Максимальная температура оболочки термопрокладок марки STF15J составила 72°C, что соответствует температурному классу T6 (т.е. менее 85°C).
6) Мощность обогревателя STF15J (Вт/м) уменьшается по мере повышения температуры печи.

---

Если вы хотите поделиться мыслями или отзывами, пожалуйста, оставьте комментарий ниже.
