Что такое греющий саморегулирующийся кабель: Саморегулирующийся нагревательный кабель. Как он работает и где применяется?
Как подключить греющий саморегулирующийся кабель. Схема
Принцип подключения саморегулирующегося нагревательного кабеля очень простой. Достаточно подключить его токопроводящие жилы просто к сети 220. И обязательно заизолировать второй конец греющего кабеля так, чтобы между токопроводящими жилами не было контакта. Оплетку на заземление, если есть.
Каким именно способом подключить саморегулирующийся кабель зависит от того, где вы его будете использовать, какие инструменты у вас есть, какие расходные материалы у вас в наличии.
Но схема везде одна и та же. Напомним что если хотите то можете купить готовые комплекты греющего кабеля.
Если вы купили греющий кабель для кровли и водостоков наотрез и будете его самостоятельно подключать, то помните, что нужно зашкурить и обезжирить изоляцию в месте заделки концевой муфты, то это намного повышает надежность.
По ссылке подробная статья с фото: как подключить греющий кабель.
А здесь рассмотрим кратко основные принципы.
Ниже, на трех фотографиях кратко показаны этапы подключения клеевым комплектом муфт саморегулирующегося нагревательного кабеля без экрана, с экраном и греющего кабеля внутрь трубы (последний отличается концевым колпачком). Подробные статьи по соответствующим ссылкам.
Все очень просто. Нужно запитать нагревательный кабель от сети, если кабель экранированный — подключить заземление, и загерметизировать конец саморегулирующегося кабеля.
Подключение греющего кабеля без оплетки (экрана) саморегулирующегося типа:
Подключение экранированного саморегулирующегося нагревательного кабеля (с заземлением). Подробная статья >>Подключение греющего кабеля:
Подключение саморегулирующегося греющего кабеля для ввода внутрь трубы питьевого водопровода. (перед «заделкой» соединительной муфты вспомнить одеть сальник!) подробная статья: Греющий кабель внутри трубы подключение:
—
Если кабель без оплетки, то нужно просто запитать его от сети:
И обязательно заизолировать второй конец нагревательного кабеля.
Между двумя токопроводящими жилами не должно быть контакта:
Если наш греющий кабель с заземляющим экраном, то экран подключаем к земле:
Если заземлять не хотим или некуда, а экран есть, то его можно просто обрезать:
Саморегулирующийся нагревательный кабель — это очень просто. Вот она вся схема:
Ответы на вопросы: как разделать кабель, сколько сантиметров изоляции снимать, на какую длину зачищать проводящие жилы, как изолировать зависят от того, каким способом будем подключать. Подробную схему подключения с помощью клеевого комплекта для заделки саморегулирующихся кабелей можно посмотреть ЗДЕСЬ.
Купить готовые комплекты греющего кабеля
>> Обогрев труб водопровода снаружи или изнутри — что выбрать
Режимы эксплуатации саморегулирующегося греющего кабеля
Как смонтировать греющий кабель на трубу.
Цены на саморегулирующийся кабель для водопровода.
Цены на нагревательный кабель для канализации.
Цены на греющий кабель внутрь трубы.

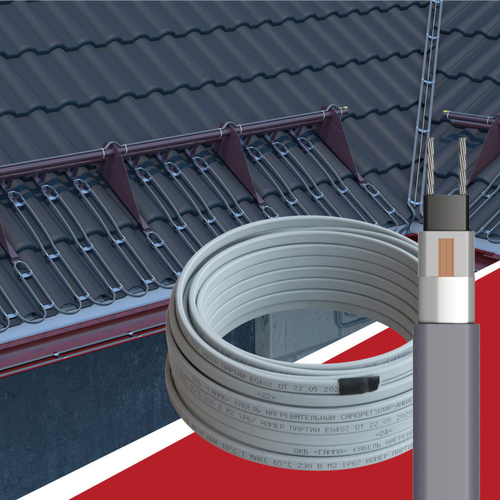

Греющий кабель для кровли и водостоков.
Греющий кабель саморегулирующийся — принцип работы и устройство
Саморегулирующиеся кабели для обогрева, как они работают?
Рубрики статей
- Все
- Новости и новинки
- Новости компании
- Обзоры продукции
Отредактировано: 24.09.2021
Что такое саморегулирующиеся нагревательные кабели?
С момента своего появления в 1971 году саморегулирующиеся или самоограничивающиеся нагревательные кабели, стали наиболее распространенной формой электрических нагревательных кабелей, используемых сегодня в мире. Электрообогрев начал применяться в 1930-х годах. Кабели с минеральной изоляцией работали при высоких плотностях тока для выработки тепла, а контрольное оборудование было адаптировано из других приложений.
В 1950-х годах был представлен резистивный нагревательный кабель с минеральной изоляцией, и стали доступны нагревательные кабели параллельного типа, которые можно было отрезать до нужной длины в полевых условиях. Саморегулирующиеся кабели из термопласта начали продаваться в 1971 году.
Применение
Эти кабели могут использоваться для самых разных целей, включая защиту от:
- замерзания водопроводов;
- замерзания труб;
- поддержание температуры процесса;
- обогрев дорог, пандусов, тротуаров;
- кровельное и водосточное отопление и полы с подогревом.
Как они работают?
Кабели состоят из полупроводящей полимерной матрицы, выдавленной между двумя параллельными проводниками шины, которая служит нагревательным элементом. Затем поверх этого сердечника экструдируют оболочку из полимерного изолятора и затем можно добавить дополнительную оплетку из луженой меди, фторполимера или термопласта для дополнительной механической и/или коррозионной защиты.
По кабелю проходит ток, и по мере увеличения температуры проводящей жилы увеличивается электрическое сопротивление.
Это происходит потому, что когда температура повышается во время работы, расширение молекул увеличивает расстояние между частицами углерода. Сопротивление увеличивается, а мощность падает. Когда температура падает, этот процесс меняется на противоположный, и производительность увеличивается. На приведенном ниже рисунке показаны проводящие полимеры в действии. По мере увеличения температуры трубы выходная мощность уменьшается.
В результате мощность нагревателя уменьшается при повышении температуры. Поскольку выходная мощность кабеля является функцией температуры в любом месте элемента, проводящая сердцевина ведет себя как температурный реостат, защищающий от сбоев при низких и высоких температурах.
Заключение
Саморегулирующиеся нагревательные кабели не могут перегреться или сгореть, даже если они накладываются друг на друга. Это делает их термобезопасными по своей природе.
Если стоит выбор, где купить самонагревающийся кабель, выбирайте надёжного поставщика. Компания «АнЛан» занимает лидирующие позиции на рынке РФ с 2007 года. Разумная цена и европейское качество — то, что отличает продукцию компании от других организаций.
Копирование контента с сайта Anlan.ru возможно только при указании ссылки на источник.
© Все права защищены.
Рекомендуемые статьи
Оптоволоконное оборудование
10
November
2015
Краткое содержание:
- Использование оптических патч-кордов и пигтейлов
- Сферы применения оптического оборудования
В статье вы узнаете об использовании пигтейлов и патч-кордов, а также о сферах где применяется оптическое оборудование.
Открыть
Современные виды оптических кабелей
21
December
2016
Краткое содержание:
- Первая группа оптических кабелей
- Вторая группа оптических кабелей
- Оптическое оборудование
Статья ознакомит вас с видами оптических кабелей, группами и с некоторым оптическим оборудованием.
Открыть
Новинка от Hyperline: 19-дюймовый кабельный организатор
03
March
2021
Горизонтальный кабельный организатор CM-1U-5R-PL-COV предназначен для правильной и аккуратной организации кабелей и соединительных шнуров в 19-дюймовых конструктивах.
Открыть
Основные принципы построения СКС
18
March
2008
Главные признаки СКС это структурированность, универсальность и избыточность. Рассмотрим структурированность, как главный термин, вынесенный в название.
Сигнал передается в среде кабелей и разъемов.
Открыть
Светодиодные панели ДВО IEK для внутреннего освещения
24
February
2022
Светодиодные панели ДВО IEK производства РФ – равномерная засветка и 3 цветовые температуры.
Открыть
Что такое жесткий диск — устройство и характеристики
19
March
2021
Жесткие диски были изобретены более 50 лет назад и используются в персональных компьютерах с середины 1980-х годов (хотя флэш-память заменила их во многих устройствах в последние годы). Именно HDD дает вашему компьютеру огромную память и позволяет хранить цифровые фотографии, музыкальные файлы и документы.
Открыть
Рекомендуемые товары
Proconnect 51-0625 Саморегулируемый греющий кабель SRF16-2CR/SRL16-2CR (экранированный) (16Вт/1м), 200М
Proconnect 51-0625 Саморегулируемый греющий кабель SRF16-2CR/SRL16-2CR (экранированный) (16Вт/1м), 200М
Артикул: 51-0625
Цена: 133,75 ₽
От 25 000 ₽ 131,08 ₽
От 100 000 ₽ 93,63 ₽
REXANT 51-0608 Греющий саморегулирующийся кабель (комплект в трубу) 10HTM2-CT (25м/250Вт)
REXANT 51-0608 Греющий саморегулирующийся кабель (комплект в трубу) 10HTM2-CT (25м/250Вт)
Артикул: 51-0608
Цена: 12 247,57 ₽
От 25 000 ₽ 8 940,73 ₽
От 100 000 ₽ 8 573,30 ₽
Кабель нагрев.
саморег. 40Вт/м с экраном 220В сертификат Ex 16AWG (термопласт) EXTHERM SLL40-2CR
Кабель нагрев. саморег. 40Вт/м с экраном 220В сертификат Ex 16AWG (термопласт) EXTHERM SLL40-2CR
Артикул: Extherm SLL40-2CR
Цена: 327,21 ₽
От 25 000 ₽ 327,21 ₽
От 100 000 ₽ 327,21 ₽
Усовершенствованные, саморегулирующиеся системы обогрева
Главная » Советы по энергосбережению
Чтобы повысить энергоэффективность вашей системы нагревательного кабеля Heat-Line, примите во внимание следующее:
- ТЕРМОСТАТ (обогрев труб)
- ТАЙМЕР (противообледенительная обработка трубы или крыши)
- СНЕЖНОТАЯННАЯ КОНТРОЛЬ (противообледенительная обработка крыши)
- ИЗОЛЯЦИЯ ТРУБ (на всех участках над землей или на всей трубе для новых установок)
Чтобы лучше понять важность термостата, таймера и изоляции, вы должны сначала оценить технологию нагревательного кабеля, используемого во всех системах Heat-Line:
Саморегулирующийся нагревательный кабель
Все продукты Heat-Line используют саморегулирующиеся регулирующая техника.
Преимущество саморегулирующейся технологии заключается в том, что, в отличие от устройств с постоянной мощностью, резистивных проводов или зональных нагревателей, можно не беспокоиться о перегреве или перегреве. Что еще более важно, саморегулирующаяся технология при правильной установке является более энергоэффективной и обеспечивает более длительный срок службы. Саморегулирующиеся нагревательные кабели автоматически регулируют свою тепловую (энергетическую) мощность в каждой точке (микроскопически) по своей длине. При повышении температуры окружающей среды (воды или воздуха) продукты Heat-Line автоматически уменьшают свою тепловую (энергетическую) мощность и наоборот. Тепло безопасно и эффективно подается больше в более холодные районы, когда это необходимо. Общий результат — экономичная эксплуатация и долговременная надежность продукта, что снижает потребность в дорогостоящем техническом обслуживании.
Термостаты
При использовании саморегулирующихся нагревательных кабелей Heat-Line термостаты являются не обязательным требованием, а просто аксессуаром для повышения энергоэффективности.
Термостаты не являются обязательными, поскольку системы Heat-Line никогда не перегреваются. Однако то, что термостат не является обязательным требованием, не означает, что им следует пренебрегать.
Важно понимать, что саморегулирующаяся технология очень эффективна; нагревательный кабель никогда не может полностью отключиться и, как следствие, всегда является потребителем энергии при подаче питания (включен или подключен напрямую).
В систему можно добавить термостат, чтобы включать и выключать изделие для поддержания определенной температуры трубы. Термостаты Heat-Line предварительно настроены на поддержание температуры трубы в 50°F (10°C), так как эта настройка поддерживает работу нагревательного кабеля в наиболее эффективном состоянии с надлежащим безопасным перепадом 18°F или 10°C до точки замерзания. точка.
Термостаты можно эффективно использовать для любой длины нагревательного кабеля, но настоятельно рекомендуется использовать термостат для любой длины более 50 футов (15 м).
Для получения дополнительной информации о термостатах Heat-Line перейдите на страницу продукта Термостат.
Таймеры
Как и в случае с термостатами, таймеры не требуются для работы систем Heat-Line, поскольку они собраны с современными саморегулирующимися нагревательными кабелями Heat-Line. Хотя компания Heat-Line обычно рекомендует термостат в качестве первого варианта для экономии энергии, термостаты не всегда можно использовать при определенных параметрах применения. Однако можно добавить таймер для повышения энергоэффективности, поскольку система будет работать в зависимости от заданных входных параметров.
Таймеры можно эффективно использовать для любой длины нагревательного кабеля, но настоятельно рекомендуется использовать таймер для любой длины, превышающей 15 м (50 футов), где нельзя использовать термостат.
Для получения дополнительной информации о таймерах Heat-Line перейдите на страницу продукта Таймер.
Регуляторы снеготаяния
При использовании саморегулирующихся нагревательных кабелей Heat-Line термостаты являются не обязательным требованием, а просто аксессуаром для повышения энергоэффективности.
Термостаты не являются обязательными, поскольку системы Heat-Line никогда не перегреваются. Однако то, что термостат не является обязательным требованием, не означает, что им следует пренебрегать.
Важно понимать, что саморегулирующаяся технология очень эффективна; нагревательный кабель никогда не может полностью отключиться и, как следствие, всегда является потребителем энергии при подаче питания (включен или подключен напрямую).
В систему можно добавить термостат, чтобы включать и выключать изделие для поддержания определенной температуры трубы. Термостаты Heat-Line предварительно настроены на поддержание температуры трубы в 50°F (10°C), так как эта настройка поддерживает работу нагревательного кабеля в наиболее эффективном состоянии с надлежащим безопасным перепадом 18°F или 10°C до точки замерзания. точка.
Термостаты можно эффективно использовать для любой длины нагревательного кабеля, но настоятельно рекомендуется использовать термостат для любой длины более 50 футов (15 м).
Для получения дополнительной информации о термостатах Heat-Line перейдите на страницу продукта Термостат.
Другие устройства управления
Только системы Heat-Line могут использоваться с другими сертифицированными устройствами управления, такими как логические контроллеры, для повышения энергоэффективности. Для этих применений проконсультируйтесь с Heat-Line для получения дополнительной информации.
Изоляция труб
Одной из чрезвычайно важных особенностей саморегулирующихся нагревательных кабелей является то, что их можно теплоизолировать, не опасаясь перегрева. Использование изоляции значительно снижает количество тепла (энергии), необходимого для предотвращения замерзания трубы. Теплоизолированная труба менее подвержена замерзанию и резким изменениям температуры окружающей среды. Изоляция создает большую тепловую стабильность по всей трубе и повышает эффективность всех продуктов Heat-Line.
Помните, как работают саморегулирующиеся нагревательные кабели? Нагревательный кабель имеет возможность изменять выходную мощность в зависимости от температуры в каждой точке своей цепи.
Когда температура (воды или воздуха) становится ниже, нагревательный кабель автоматически увеличивает теплоотдачу (энергию) в этой области. Когда вода или воздух нагреваются, нагревательный кабель автоматически снижает тепловую (энергетическую) мощность. Теперь представьте изоляцию на ваших трубах. Изоляция поможет удерживать тепло внутри трубы, поэтому нагревательный кабель будет потреблять меньше энергии для защиты этого участка трубы от замерзания. Вы бы поставили в своем доме лучшую в мире отопительную печь, а затем не утепляли бы наружные стены? Ответ — нет. Так почему бы вам не утеплить трубы, если у вас есть такая возможность?
Компания Heat-Line предлагает рукава из полиэтилена с закрытыми порами толщиной ¾ дюйма и 1 дюйм. Эта изоляция работает хорошо, так как изолирует всю трубу и быстро и легко устанавливается. Эта изоляция экономит энергию, а при использовании в сочетании с системами Heat-Line было доказано, что вода течет по трубам над землей при температуре ниже -40°C.
Для получения дополнительной информации об изоляции, предлагаемой Heat-Line, перейдите на страницу продукта Heat-Line Insulation.
Сочетание термостата с изоляцией
Сочетание использования термостата и изоляции труб с продукцией Heat-Line — это то, как вы действительно начнете ЭКОНОМИТЬ ЭНЕРГИЮ!
Когда провод датчика термостата расположен на трубе под изоляцией, термостат будет включать и выключать нагревательный кабель в зависимости от необходимости поддержания определенной температуры трубы.
Благодаря изолированной трубе система периодически включается на короткие промежутки времени, экономя до 80 % энергии в зависимости от параметров применения, количества и типа используемой изоляции. Нагревательный кабель будет оставаться отключенным в течение длительного периода времени из-за теплоизоляции; так вы экономите энергию.
При установке нового нагревательного кабеля или поиске путей повышения эффективности существующей системы Heat-Line важно учитывать как термостаты, так и изоляцию труб.
Зачем использовать контроллер с саморегулирующимся кабелем? Все Темперамент!
Загрузка… 146 просмотров
Зачем использовать контроллер с саморегулирующимся кабелем?
Одним из преимуществ использования саморегулирующегося кабеля для электрообогрева является то, что он предназначен для обогрева, когда температура наружного воздуха становится низкой, и для прекращения обогрева при достижении максимальной температуры. Чтобы ответить на этот вопрос, важно понять, как работает саморегулирующийся кабель и как он будет использоваться в приложении. Саморегулирующийся кабель состоит из двух токопроводящих жил, заключенных в полупроводящую графитовую жилу. Обычно между сердечником и проволочной сеткой имеется внутренняя оболочка, которая служит заземлением. Внешняя оболочка покрывает сетку. Когда графитовый сердечник холодный, он обладает большей проводимостью, а это означает, что между двумя проводами шины больше электрических путей. Это позволяет увеличить поток электроэнергии, что приводит к выработке большего количества тепла.
Если саморегулирующийся кабель саморегулируется, как описано, зачем использовать контроллер? рассмотреть заявку; или что кабель нужно будет сделать.
Саморегулирующийся кабель доступен с различными максимальными температурами непрерывного обслуживания в диапазоне от 150°F до 250°F. Если кабель нагревает трубу с жидкостью для снижения ее вязкости, а жидкость не чувствительна к температуре, более высокие температуры могут не быть проблемой. Если применяется защита от замерзания, тепло, выделяемое кабелем выше точки замерзания, является потраченной впустую энергией. Представьте себе оплату счетов за электричество для защиты от замерзания в жаркие летние месяцы. Контроллер температуры остановит подачу электроэнергии, как только кабель достигнет запрограммированной уставки.
В супермаркете Temperature Superstore продаются регуляторы температуры и датчики снега ETI, предназначенные для использования с саморегулирующимся нагревательным кабелем BriskHeat SLCBL. Термостаты Tracon Heat Trace Control можно запрограммировать с заданными значениями для контроля температуры в нужном диапазоне. Одно- и двухзонные блоки предназначены для использования вне помещений. Реле снега Реле снега и льда включает замыкание на землю и подает питание на кабель SL, когда датчики Snow Switch обнаруживают снег или лед. BriskHeat SLCBL устойчив к влаге и химическим веществам и доступен с мощностью 3, 5, 8, 10 и 12 Вт на фут. Все товары есть на складе и могут быть отправлены в течение нескольких дней.
Нет Установка саморегулирующегося нагревательного кабеля завершена без теплоизоляции. Изоляторы BriskHeat Silver Series представляют собой прочные тканевые изоляторы, предназначенные для установки на прямые трубы или трубопроводы, а также на такие фитинги, как колена и тройники.
