Пластиковые окна от А до Я. На что обратить внимание при покупке окон -Блог

Споры о том, какие окна лучше, деревянные или «пластиковые», не утихают несколько десятилетий. Сторонники всего натурального утверждают, что ПВХ не дышит, нарушает микроклимат в помещении. Пришло время узнать, что такое пластиковые окна? В чем их плюсы и минусы?

Что такое ПВХ

Поливинилхлорид (ПВХ) — одна из разновидностей термопластов. Пластиковую основу можно переработать в принципиально новое изделие.

В составе ПВХ 43% этилена (продукта переработки нефти и газа) и 57% связанного хлора. Его получают из обычной поваренной соли. В изначальном виде ПВХ представляет собой порошок. Далее в зависимости от конечной цели в него добавляют стабилизаторы, различные присадки, добавки, модификаторы, красящие вещества. Они определяют устойчивость к ультрафиолету, воде, снегу, высоким и низким температурам, внешний вид, прочие качества.

Основной вид стабилизаторов — свинец в пассивном состоянии. Производители, беспокоящиеся о сохранении экологии, переходят на использование соединений кальция и цинка. Для повышения прочности конструкций в исходный состав добавляют специальные модификаторы.

Если говорить именно о винилхлоридных мономерах, то на каждый килограмм профиля их приходится не более 1 мг. Они не испаряются во внешнюю среду ни при изготовлении, ни при эксплуатации окон. ПВХ относится к трудновоспламеняемым материалам с тенденцией к самогашению. Он не разрушается под воздействием растворов кислот, щелочей, извести, сильнодействующих моющих средств, атмосферных осадков.

Если проанализировать все сказанное ранее, можно сделать вывод, что поливинилхлорид безопасен для человека и домашних животных. Чтобы убедиться в этом, достаточно запросить гигиенический сертификат у компании-производителя.

Пластиковые окна надлежащего качества разрешены к установке в жилых и общественных зданиях, учебных, медицинских учреждениях, производственных цехах.

Что такое пластиковое окно

Под пластиковым (ПВХ) окном понимается многокамерная конструкция, произведенная по теплосберегающим технологиям. Отличается надежностью, устойчивостью к нагреву, осадкам. В качественной конструкции:

  • идеально ровные поверхности;
  • отсутствует разнооттеночность;
  • хорошее светопропускание;
  • утепление и уплотнение встроены в конструкцию на этапе производства;
  • большая площадь остекления;
  • предусмотрен противовзломный механизм;
  • отсутствуют сквозняки;
  • морозостойкий профиль.

Средний срок эксплуатации качественного пластикового окна даже в условиях русского севера при температурах, опускающихся до -600С, достигает 30 лет. Для защиты от сильных ветров профиль дополнительно армируется.

Если в доме есть маленькие дети, избежать несчастных случаев помогут секретные замки на ручках и невидимые фиксаторы открывания. Они позволят проветривать помещение, но не дадут открыть его более чем на безопасное расстояние.

Как правильно установить окна

Окно ПВХ — сложная конструкция. Предприятия, занимающиеся установкой, обязаны заключать договор с клиентом. В договоре указываются:

  • услуга;
  • время, в течение которого проводится установка;
  • обязанности исполнителя: продажа, доставка на объект, установка, отделка откосов, монтаж подоконников и т. д.;
  • обязанности клиента: прием установленного окна, оплата в соответствии со счетом и т. д.

При расчете цены в расчет принимается стоимость непосредственно блока, затраты на доставку и монтаж. Возможны дополнительные услуги: установка отливов, откосов, подоконников.

Еще один обязательный пункт договора — гарантия. Она состоит из двух частей:

  • на установку. Не превышает 3-5 лет;
  • на непосредственно окно. В среднем оно выдерживает до 40-50 лет без замены.

Преимущества пластиковых окон

Еще 20 лет назад в большинстве российских домов стояли окна из дерева. Но все меняется, многие на практике решили оценить преимущества ПВХ. Но сторонники дерева не сдают позиций. Они утверждают, что пластик «не дышит», губит растения и портит микроклимат. Пришло время узнать, полезны ли окна ПВХ? Можно ли их устанавливать в квартирах.

Если ремонт неизбежен, если приходится решать, что выбрать, дерево или ПВХ, обратите внимание на следующее:

  • пластиковые окна полностью герметичны. Если установка проведена правильно, отсутствие сквозняков гарантировано. Не придется думать о том, как заклеить рамы на зиму или забить во все щели полоски поролона. Весной не придется полдня потратить на удаление остатков клея;
  • отсутствует пыль. Достаточно установить специальную сетку на лето, чтобы забыть о сером налете на подоконнике;
  • период эксплуатации. Требования к обслуживанию минимальны. Уплотнитель периодически приходится смазывать силиконовой смазкой, а фурнитуру — машинным маслом. Не приходится каждую весну красить рамы, а мыть можно раствором обычного мыла. Не рекомендованы составы с абразивными компонентами, содержащие кислоты или растворители;
  • шумоизоляция. Если окно закрыто, не будут слышны ни гудки машин, ни крики детей с улицы. Анализ показал, что однокамерного стеклопакета достаточно, чтобы снизить шумовые эффекты на 25дБ, а двухкамерного — сразу на 40 дБ;
  • устойчивость к высоким и низким температурам, влажности. Вода не пронимает внутрь, структура не разрушается, не деформируется;
  • устойчивость к огню. Если температура окружающей среды поднимается выше определенной, ПВХ не загорится, а расплавится.

Окна изготавливаются практически любых форм и цветов. Наружная и внутренняя отделка могут отличаться. Промышленность и торговля предлагают имитации натурального дерева, камня, кирпича и других материалов.

Не правильный монтаж как основной недостаток пластиковых окон

ПВХ имеет не только плюсы, но и минусы. В числе последних внимания заслуживают:

  • пластик не пропускает воздух. Герметичность оборачивается тем, что в помещении полностью отсутствует естественная вентиляция. Дерево имеет естественные микропоры и поддерживает естественный обмен с наружной средой;
  • из первого недостатка (отсутствия вентиляции) следует следующая проблема — образование конденсата. Воздух в помещении, если не открывать окно периодически, становится непригодным для дыхания. Решение проблемы – щелевые проветриватели, климатические клапана, гребенки;
  • монтаж окон должен быть сделан по ГОСТу. Чтобы избежать продувания окон, образования плесени и разрушения монтажной пены - необходимо использовать паро и гидроизоляцию.
  • невозможность декорирования. На пластиковых окнах сложно закрепить жалюзи или римские шторы. Исключение — специальные кассетные варианты, разработанные специально для блоков из ПВХ;
  • если удастся повредить раму, стеклопакет, ремонт практически невозможен. Конструкцию придется менять полностью.

Не менее важный момент! Нельзя покупать окна у неизвестных производителей и установщиков. Можно получить конструкцию из некачественного пластика, негативно воздействующую на атмосферу в помещении. При нагреве на солнце появляется неприятный химический запах.

Устройство пластикового окна

Любого, кто собирается менять окна, интересует ряд вопросов. Важно знать, какой профиль выбирать? Какая конструкция безопасна для животных и детей? Можно ли установку провести самостоятельно?

Ответы на многие из этих вопросов зависят от устройства оконного блока. Ведь его приобретают даже не на 5 лет, а часто практически «навсегда».

Говоря о структуре пластиковых окон, важно подчеркнуть, что особого разнообразия здесь нет. Все производители используют один и тот же принцип. В составе выделяют:

  • раму. Основа — профили ПВХ. Рама — неподвижна. Ее монтируют в оконный проем;
  • створка. Может быть одна, две и более в зависимости от конструкции. Створки крепятся к раме. Могут быть статичными, поворотными, поворотно-откидными. В составе — ПВХ-профиль пластикового окна, стеклопакет, штапик и фурнитура;

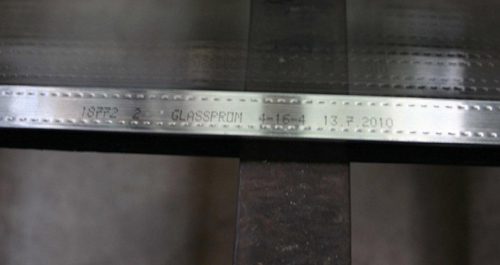

  • стеклопакет. Может состоять из 2-3-х стекол, соединенных между собой. Важно, чтобы между ними не попадала пыль. Извлечь ее оттуда не получится;
  • воздушная прослойка между стеклами называется камерой. Чем их больше, тем теплее и тише в помещении;

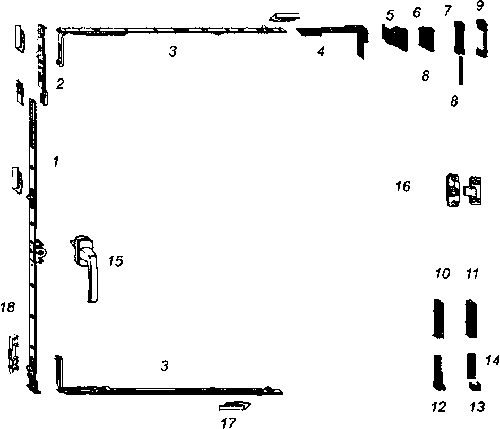

  • фурнитура — ручки, петли, ответные планки, противовзломные цапфы, запоры и т. д. Задача этих элементов — обеспечение плавного хода, удержания створок в одном положении;
  • штапики, прижимающие стеклопакет к створке. Выпускаются с прямыми или скругленными углами;
  • резиновые уплотнители. Благодаря им пластиковые окна полностью герметичны, не пропускают влагу с улицы;
  • отливы. Устанавливаются со стороны улицы и предназначены для отведения осадков.
Окна из ПВХ: как правильно сделать выбор

Если окно сделано из качественного профиля, оно будет «работать» до 50 лет. Но все чаще встречаются покупатели, жалующиеся на холод зимой, сквозняки и прочие неудобства? В чем же причина? Ведь на профиле значатся названия весьма уважаемых производителей?

Причина — неверный выбор. Не учтены нюансы, основные параметры стеклопакета. Пришло время узнать, о чем стоит помнить при заказе. Разберем наиболее важные моменты, определяющие и эстетическое восприятие, и технические характеристики.

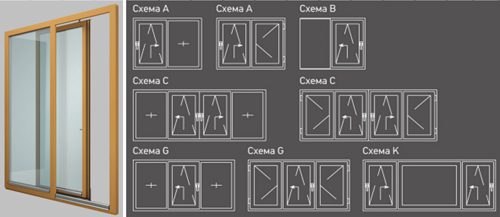

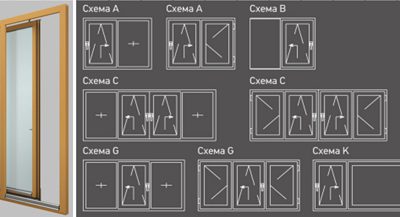

Типы конструкций

Первое, на что обращает внимание покупатель — количество створок. Кому-то достаточно небольшой форточки, кто-то вообще предпочитает «глухие» модификации, кто-то хочет распахивать окно полностью.

Промышленность предлагает варианты:

  • трехстворчатые. В большинстве случаев одна створка неподвижна, «глухая», две открываются. Данный тип применяются в гостиных, спальнях большой площади;
  • двухстворчатые. Пользуются наибольшей популярностью. Открывается одна створка, две — крайне редко. Причина — значительное удорожание механизма;
  • одностворчатые. Бывают глухими или открывающимися. Устанавливаются в частных домах, в старом жилом фонде, в хозяйственных постройках, санузлах и т. д.;
  • балконные блоки. Представляют собой конструкцию, объединяющую окно и дверь на балкон или лоджию, реже на улицу, во двор или на веранду;
  • остекление для веранд, балконов, лоджий. Основная проблема — большая площадь, а значит, повышенная парусность. Особые требования предъявляются к весу, прочности жесткости. Створки могут быть раздвижными или распашными (реже).

Вне зависимости от выбранной конструкции, прежде чем заказывать изготовление и установку окна, необходимо снять мерки. Делать это должен только профессионал. Не стоит беспокоиться, что приглашение замершика приведет к удорожанию проекта. В большей части компаний деньги за эту услугу давно не берутся.

Классификация по типу открывания

Наибольшей популярностью пользуются следующие модификации:

  • поворотные. Идентичны деревянным окнам предшествующего поколения. Не рекомендованы для семей с маленькими детьми. Для того, чтобы открыть створку, с подоконника приходится снимать цветы и иные находящиеся там предметы. Режим форточки не предусмотрен;
  • поворотно-откидные. Пользуются наибольшей популярностью. Пластиковые окна данного типа можно открывать по вертикальной и горизонтальной осям. В самых современных изделиях предусмотрено микропроветривание. Створка открывается на 1-2 см, что исключает попадание больших объемов холодного воздуха в помещение;
  • раздвижные. Для перемещения створок монтируются специальные направляющие. Предназначение — небольшие помещения, балконы, лоджии, входные группы.
Классификация стеклопакетов

Если с количеством створок и типом открывания все понятно, можно переходить к рассмотрению одного из самых важных вопросов. Предстоит выбрать количество камер. От этого параметра зависит температура в комнатах или рабочих кабинетах зимой. Производители предлагают стеклопакеты:

  • однокамерные — самый простой и дешевый вариант. Два листа стекла соединяются вместе. Пространство между ними заполняется воздухом или инертным газом. Однокамерные стеклопакеты устанавливаются на лоджиях, балконах, в подсобных помещениях, на кухнях;
  • двухкамерные. За счет трех стекол обеспечивают лучшую тепло- и шумоизоляцию. Рекомендованы для жилых помещений любого типа и назначения;
  • трехкамерные. Идеальны для северного климата, Сибири, Дальнего Востока. Рекомендованы для верхних этажей многоэтажек, зданий, расположенных вблизи автомагистралей.
Дополнительные опции и функции

Просто окно уже никого не интересует. Оно должно быть определенной формы, цвета, обеспечивать помещение свежим воздухом, выполнять дополнительные функции. Покупатели хотят получить:

  • зимний режим проветривания. Створка открывается на несколько миллиметров. Не приходится выбирать между духотой и сквозняков;
  • вентиляционный клапан. В раме обустраивается отверстие со специальной решеткой диаметром 2-5 см. Можно вообще не открывать окно и наслаждаться чистым воздухом.

Установка клапана выполняется как на новых, так и на действующих окнах. Не требуется демонтаж, замена отдельных элементов. Не нарушается звукоизоляция. Отверстие можно закрывать вообще в случае сильных морозов;

  • электропривод и дистанционное управление. Эта функция удобна для окон в мансардах, расположенных достаточно высоко;
  • энеросбережение. Стекла покрываются специальной пленкой. Летом она отражает солнце, зимой не выпускает тепло на улицу;
  • гребенку. Ограничивает окно при открывании. Можно не беспокоиться, что створка распахнется настежь, а цветы упадут на пол;
  • ограничитель поворота створки. Выполняет те же функции, что и гребенка;
  • скрытые петли. Выполняют двойную функцию. С одной стороны улучшают внешний вид. С другой — лучше защищают от ветра, так как уплотнитель располагается по всему контуру створки;
  • ламинирование. Специальная пленка толщиной 100-300 мкм убережет от образования острых осколков, если окно удастся разбить, и не позволит постороннему «войти» в квартиру в отсутствие хозяев;
  • москитные сетки. Летом защита от комаров, мух, тополиного пуха пригодится в любом регионе страны;
  • детский замок в виде кнопки, заглушки, блокиратора. Функция незаменима, если в доме есть маленькие дети;
  • антивандальную фурнитуру. Квартиры на первых этажах привлекают воров и хулиганов. Наличие на пластиковых окнах антивандальной функции снижает вероятность проникновения недоброжелателей.

При выборе антивандальной и противовзломной фурнитуры важно обращать внимание на код, указанный производителем:

— WK1. Выдержит только стандартное воздействие от рук или ног человека;

— WK2. Окно с такой кодировкой невозможно вскрыть отверткой или фомкой;

— WK3. Выдержит контакт с ломом;

— WK4. Если на раме значится подобная маркировка, окно не получится вскрыть ни топором, ни пилой, ни дрелью.

Цены на пластиковые окна

В мире работает несколько десятков производителей стеклопакетов и профиля. Отличается набор предоставляемых функций, комплектация, качество ПВХ и иные параметры.

Практически у каждого производителя предусмотрено несколько линеек.

Эконом сегмент

Основные отличия:

  • ширина профиля — до 70 мм;
  • стеклопакет – одно-, двухкамерный;
  • профиль — трехкамерный
  • два контура уплотнителя черного или серого цвета;
  • предельно простой дизайн. Цвет – белый.
Бизнес-класс

Покупатель получает:

  • профиль — от 70 мм с 4-5-ю камерами;
  • 3 контура уплотнения;
  • возможность выбора дизайна, цвета.
Премиум сегмент

Потребителю предлагается:

  • стеклопакет толщиной от 44 мм;
  • профиль — от 70 мм. Для широкоформатного, панорамного остекления рекомендованы профили 90 и 120 мм;
  • 3 и более контура уплотнения;
  • дополнительные опции: антивандальная фурнитура, режим микропроветривания и т. д.;
  • элегантный дизайн с имитацией природных материалов;
  • максимальная площадь светового проема.
Важные моменты при выборе

Окна не покупаются на год или два. Чтобы через месяц не жалеть о бесцельно потраченных деньгах, при подписании договора важно обращать внимание на ряд моментов:

  • материал профиля. У продавца должен быть гигиенический сертификат, гарантирующий экологическую безопасность материала;
  • толщина пластика. Для квартир, коттеджей рекомендован профиль класса А. Наружные стенки — 2,8 мм, внутренние — 2,5 и более;
  • количество воздушных камер — от 3-х;
  • тип стеклопакета. Однокамерные лучше оставить для нежилых хозблоков, летних веранд. В спальнях, гостиных – двухкамерные и выше;
  • количество контуров уплотнения. Их – не менее 2-х. Материал – каучук;
  • ширина профиля. Для средней полосы России минимальное значение – 58 мм;
  • фурнитура. Предпочтение — маркам Roto, Winkhaus, Siegenia. Дешевые подделки не выдерживают и года интенсивной эксплуатации.

Важно при покупке окон ПВХ — не доверять сомнительным производителям, обещающим счастье по цене в разы ниже рыночной! Но главное - это установка окон, который должен соответствовать ГОСТу! Ведь большинство проблем с пластиковыми окнами возникают из-за не правильного монтажа.

Виды пластиковых окон, обзор всех типов пластиковых окон, какое пластиковое окно выбрать

Пластиковые окна или, как их иначе называют, окна из поливинилхлорида появились в России всего два десятка лет назад. За это время они практически полностью отвоевали рынок оконных конструкций у изделий из дерева, и активно используются как в новом строительстве, так и при ремонте или замене старых окон.

Пластиковое окно представляет собой конструкцию, которая состоит из следующих частей и элементов:

  • оконные рама и створка. Изготавливаются из поливинилхлоридного профиля. Рама является основной окна, а створка – подвижной открывающейся частью, крепящейся к раме;
  • стеклопакет. Элемент окна, состоящий из нескольких скрепленных между собой стекол. Объединение в единую герметичную конструкцию осуществляется специальными разделителями, которые устанавливаются по периметру стекол;
  • оконная фурнитура. Специальные механизмы, которые обеспечивают открытие и закрытие окна, управление створками и фиксирующие окна в том или ином положении.



Широкое распространение, которое получили окна из ПВХ, объясняется набором свойств и характеристики, позволяющих их применять практически повсеместно.

wpid-okna-forms_1

Рис. 1. Виды пластиковых окон.

Основными достоинствами пластиковых окон являются:

  • герметичность конструкции. Тепло- и звукоизоляционные свойства пластиковых окон практически не уступают деревянным;
  • невысокая стоимость. Окна из ПВХ при сходных эксплуатационных качествах практически всегда дешевле деревянных и, тем более алюминиевых;
  • долговечность. Благодаря стойкости к атмосферным воздействиям, пластиковые окна могут прослужить несколько десятилетий;
  • многообразие видов и типов конструкций, позволяющих подобрать вариант для конкретных условий использования.

Последний пункт из перечисленных является одним из главных достоинств пластиковых окон, так как их повсеместное применение в значительной степени обусловлено их разнообразием.

Различные виды окон из ПВХ показаны в следующем видео:

Количество створок

Одним из основных классифицирующих пластиковые оконные конструкции признаков является количество створок или тип конструкции. Помимо одно-, двух- и трехстворчатых окон (речь о которых – ниже), бывают также:

  • балконные блоки. Представляют собой окно с дверью, обеспечивающей выход на лоджию или балкон;
  • окна лоджий и балконов. К данной конструкции предъявляют особые требования, так как площадь остекления, в большинстве случаев, велика. Поэтому окно должно быть одновременно не только легким, но и прочным и жестким. Такие конструкции сложно отнести к конкретному типу по количеству створок, так как они, как правило, являются сочетающими в себе несколько разновидностей.

okna_na_lodzhiyu_4

Рис. 2. Пластиковое остекление балкона.

Одностворчатые пластиковые окна

Одностворчатое окно из ПВХ по праву считается самым экономичным вариантом. Наиболее часто производители делают створку открывающейся, реже встречается глухое одностворчатое окно. Данная разновидность практически всегда использовалась при строительстве жилых домов в советское время.

Сейчас одностворчатые окна применяются гораздо меньше, в основном, в частном домостроении и при возведении дачных домиков, для установки в помещениях небольшой площади, зачастую нежилых. Причина этого – проста и очевидна. Для обеспечения комфортных условий нахождения в комнате нормальных размеров одностворчатого окна будет недостаточно.


Рис. 3. Одностворчатое окно из ПВХ.

Двухстворчатые пластиковые окна

Данный вид оконных конструкций подразумевает наличие двух створок. Он является самым распространенным, так как помимо универсальности эксплуатационных характеристик обладает также относительно невысокой стоимостью.

В большинстве случаев одна из створок двухстворчатого окна делается открывающейся, а вторая глухой. Хотя достаточно часто обе створки выполняются открывающимися. Область применения двухстворчатых оконных конструкций из ПВХ крайне широка – они используются практически повсеместно, от небольших частных домов и коттеджей до многоэтажных высотных жилых зданий и крупных сооружений общественного назначения.

7317822

Рис. 4. Двухстворчатое окно.

Трехстворчатые пластиковые окна

Из названия очевидно, что данная конструкция имеет три створки. В большинстве случаев трехстворчатые окна из ПВХ профиля используются в наиболее просторных комнатах, залах, гостиных столовых и им подобных помещениях. Могут изготавливаться в самых различных вариантах по количеству открывающихся створок.

Чаще всего механизм открывания устанавливается на двух крайних створках, но в целях экономии некоторые заказчики выбирают вариант с одной открывающейся створкой, расположенной посередине. Неудивительно, что самым дорогим вариантом по стоимости является тот, когда открываются все три створки. Такие конструкции также возможны, но встречаются достаточно редко.

6c12cedb5aae4da7b8f02629164a9d27

Рис. 5. Трехстворчатый вариант с крайними открывающимися створками.

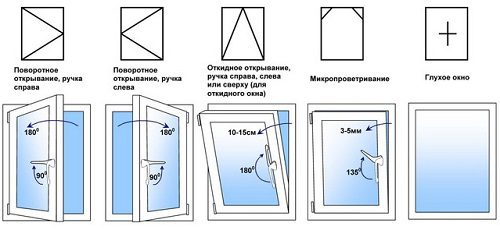

По типу открывания

Вторым наиболее часто применяемым для классификации пластиковых окон признаком является тип открывания. Оконная фурнитура, которая используется в механизмах, обеспечивающих открывание окна, достаточно сильно влияет на стоимость всей конструкции. Именно поэтому количество открывающихся створок и способ открывания часто используются для того, чтобы снизить цену пластикового окна, иногда в ущерб комфорту и удобству его использования.

Главное при этом – не забывать, что фурнитура должна быть обязательно качественной, так как целесообразнее сэкономить на количестве открывающихся створок, чем на механизмах, которые это обеспечивают.

vidi-plastikovih-okon2

Рис. 6. Разновидности по способу открывания.

Глухие пластиковые окна

Глухие оконные конструкции являются самыми дешевыми, однако, при этом и самыми неудобными в эксплуатации. В частности, невозможно добраться до внешней стороны окна при необходимости помыть его. Данное неудобство уравновешивается низкой стоимостью, простотой изготовления и высокой надежностью. Что неудивительно, учитывая, что чаще всего выходят из строя именно механизмы, отвечающие за открытие, закрытие и фиксацию окна в каком-либо положении.

Наиболее часто глухие оконные конструкции устанавливаются на первых этажах зданий, проемах, которые выходят на балкон и других подобных местах, где либо требуется повышенная надежность, либо обеспечен доступ к поверхности стекла снаружи для ухода за ним.

dsc07347-800x600w

Рис. 7. Глухая оконная конструкция.

Поворотные пластиковые окна

Конструкция окон из ПВХ с поворотным механизмом открывания больше всего похожа на самые обычные и типовые деревянные. Наличие открывающихся створок позволяет с легкостью помыть или почистить стекла, а также проветрить помещение. Но следует учитывать, что поток воздуха, попадающий в комнату через такое окно, будет мощным, что приводит к необходимости покидать помещение в холодное время года.

Вторым минусом данной конструкции открывания является невозможность полноценно использовать подоконник, так как это может помешать открытию окна. Кроме того, открытые поворотные окна небезопасны для маленьких детей и животных, так как из них можно попросту выпасть.

povorotnoe-okno

Рис. 8. Поворотное пластиковое окно.

Поворотно-откидные пластиковые окна

Данная конструкция механизма открывания встречается наиболее часто. Это объясняется удобством использования окон, оборудованных им:

  • откидывание створки при проветривании позволяет спокойно использовать свободную площадь подоконника, кроме того, лимитирует количество поступающего свежего воздуха. В некоторых окнах дополнительно присутствует режим микропроветривания;
  • открытие створки распахиванием ее настежь используется сравнительно редко, в жаркое время года или при необходимости помыть стекла снаружи.

Поворотно-откидные окна из ПВХ наиболее дорогие, что не мешает им быть самыми распространенными.

povorotno-otkidnoe-okno

Рис. 9. Поворотно-откидное окно.

Фрамуги

Фрамуги или окна с откидным механизмом открывания встречаются нечасто. Они могут использоваться в помещениях, где нет необходимости открывать створку полностью, но требуется периодическое проветривание. Окно может открываться одним из двух вариантов: путем откидывания створки сверху или снизу.

У данной конструкции также есть аналог среди деревянных окон. Он представлял собой форточку достаточно больших размеров, которые использовались в различных конторах или офисах. Фрамуги имеют относительно невысокую стоимость, но это не приводит к частому их использованию.

framuga_kartochka-tovara

Рис. 10. Фрамуга.

Раздвижные пластиковые окна

Раздвижные окна из ПВХ применяются, главным образом, для балконов, лоджий и комнат, имеющих прямой выход из дома или здания. Это могут быть беседки, веранды, комнаты на первых этажах частных домов, гостиниц или баз отдыха. Также раздвижной механизм открытия применяется в том случае, когда имеется дефицит пространства – в маленьких комнатах.

Принцип действия раздвижного механизма следующий: створки открываются, сдвигаясь при этом в одну или обе стороны, скользя по специальным направляющим. Для открытия такого окна не используется пространство помещения, так как створка остается в плоскости конструкции.

terra

Рис. 11. Раздвижные оконные конструкции.

По форме оконного проема

Уровень современных технологий и особенности конструкции окон из ПВХ позволяют изготовить их практически любой формы. Это активно используется дизайнерами и архитекторами при проектировании самых различных зданий и сооружений. Использование оконных конструкций разнообразной формы позволяет придать дому оригинальный и изысканный вид, являясь важнейшим элементом внешнего вида любого здания.

Помимо стандартных прямоугольных окон, применяемых практически повсеместно и во всех типовых проектах, в последние годы получили распространение и оригинальные формы – треугольные, трапециевидные и т.д. Их все чаще используют в индивидуальных проектах, а также при возведении частных домов и коттеджей.

SONY DSC

SONY DSC

Рис. 12. Окно оригинальной формы.

Треугольные пластиковые окна

Основная область применения треугольных окон – это частные дома и коттеджи, в которых здание имеет островерхую крышу. В этом случае треугольное окно может идеально вписаться во внешний облик сооружения, придав ему законченный и эстетичный внешний вид.

Не менее часто треугольные оконные конструкции используются при разработке дизайн проектов в стиле хай-тек или даже осовремененная классика.

Следует учитывать, что при изготовлении данного вида окна расходуется несколько больше материалов, чем для стандартного прямоугольного. Поэтому стоимость треугольного окна, как правило, несколько выше.

78157818758712872

Рис. 13. Треугольная форма.

Прямоугольные пластиковые окна

Неудивительно, что окна из ПВХ прямоугольно формы являются самыми распространенными. Универсальность конструкции, минимальный расход материалов при изготовлении и, соответственно, самая невысокая стоимость изделий, возможность практически повсеместного использования – все это сделало прямоугольные окна из поливинилхлорида самой популярной оконной конструкцией.

Помимо стоимости, данная разновидность окон из пластикового профиля имеет и еще одно немаловажной достоинство – прямоугольные окна наиболее просты при монтаже и ремонте. Это объясняется достаточно просто – используются типовые конструкции, комплектующие и фурнитура.

415_original

Рис. 14. Прямоугольная форма.

Круглые пластиковые окна

Круглые оконные пластиковые конструкции встречаются относительно нечасто. Но там, где они используются, практически всегда в результате получается оригинальное архитектурное или дизайнерское решение. Например, популярностью пользуются так называемые круглые окна-иллюминаторы, которые устанавливаются в ванной комнате, располагающейся в мансардном этаже частных домов или гостиниц.

Изготовление окон круглой формы не сопровождается заметным удорожанием, поэтому их стоимость не намного отличается от типовых прямоугольных. Поэтому можно спрогнозировать, что круглые окна из ПВХ будут использоваться все чаще, особенно, в частном домостроении.

389

Рис. 15. Круглая форма.

Арочные пластиковые окна

Арочные поливинилхлоридные окна – это в большинстве случаев конструкция, которая имеет верхнюю часть в форме дуги определенного радиуса. Можно сказать, немного упрощая, что арочное окно, по сути, представляет собой половину круглого.

Арочные окна различной конфигурации очень часто применяются в религиозных сооружениях: полуциркульные – в православных церквях, стрельчатые – в готических храмах. Их стоимость относительно невысока, поэтому они нередко используются для разнообразия архитектурных решений при возведении крупных общественных зданий и проектировании элитных коттеджей и частных домов.

arochnoe-okno-raskladka-lam-pvh

Рис. 16. Арочная форма.

Трапециевидные пластиковые окна

Трапециевидные окна из поливинилхлорида (другое часто встречающееся название – окна-трапеции). Они могут применяться практически в любых помещениях. Окна данной формы отлично сочетаются с самыми разнообразными дизайнерскими решениями, связанными как с интерьерами, так и с внешним видом здания.

Наличие окон-трапеций на фасаде придает любому сооружению оригинальность и изысканность. Особенно часто трапециевидные оконные конструкции используются в частных домах, когда сооружение имеет двухскатную крышу. В этом случае применение пластиковых окон-трапеций обеспечивает максимальную освещенность внутренних помещений.

okno_trapecia

Рис. 17. Трапециевидная форма.

Окна ПВХ что это такое расшифровка -


Металлопластиковые конструкции давно вошли в нашу жизнь. Забыты деревянные поверхности, пропускающие сквозняки и страдающие от влаги. В прошлом остались усыхающие рамы, покрытые трещинами. На место старым способам защиты дома от холода и шума пришли новые: теперь большинство потребителей предпочитает окна изготовленные из ПВХ. Что это такое? Расшифровку вы найдете в данной статье.

Многие из нас хоть раз в жизни задумывались о ремонте. А без чего не обойдется ни одна капитальная переделка жилища? Конструкции, оберегающие комнату от ветра и влаги, должны быть прочными и надёжными. Современные производители предлагают отличную замену дереву – поливинилхлорид, который отличается высокой теплоизоляцией и помогает сохранить стабильную температуру в квартире надолго. Но что значит формулировка «ПВХ-окна»? Почему врачи и экологи по всему миру призывают запретить изготовление изделий из этого материала?

Владельцы подобных конструкций не раз убедились в стойкости профиля, изготовленного по оригинальной технологии. Крупнейшие производители подтверждают безопасность собственной продукции многочисленными сертификатами. Существуют специальные международные стандарты качества, которым должны соответствовать все пластиковые окна. Однако этот факт не отменяет ожесточенной полемики вокруг незаменимого изобретения.

Почему противники прочных профилей существуют по сей день? Попробуем разобраться в этом вопросе, развенчав миф о вреде конструкций из поливинилхлорида, которые идеально подходят не только для квартир, но и для различных загородных построек.

Что означает понятие «окна ПВХ» и из чего их делают

Под пугающей многих аббревиатурой ПВХ окон скрывается соединение углерода, водорода и хлора – поливинилхлорид. Он был получен в 1835 года: с тех пор этот старейший материал активно используется многими производителями. Из него делают самые разнообразные вещи: от игрушек для детей до системных блоков персональных компьютеров. Промышленным способом поливинилхлорид был получен в далёком 1931 году заводами концерна BASF.

Что характерно для производства ПВХ-окон

  • Процесс изготовления материала прост: раствор виниловых полимеров и аддитивы помещаются в специальные емкости, в которых происходит перемешивание компонентов. В соответствии с оригинальным рецептом порции необходимых веществ отправляются к ПВХ-смоле. Компьютерное управление обеспечивает точность дозирования (возможная погрешность достигает нескольких граммов).
  • Полученный состав тщательно вымешивается в горячем и холодном виде, после чего заливается для последующего дозревания.
  • Далее приготовленная порция поставляется в экструдеры. Это необходимо для расплавки материала и придания ему однородного состояния. Результатом процедуры становится высокогомогенизированный расплав, подающийся под определенным давлением в форму.
  • После этого происходит изготовление изделий: калибрование заготовки профиля, его стягивание и разделение на полосы одинаковой длины, упаковка готовых частей в палеты и отправка на склад.

Резкое неприятие противников пластиковых конструкций вызывает одна деталь: экологи и врачи утверждают, что в процессе производства в смесь добавляют свинец и другие тяжелые металлы. Однако это заявление справедливо лишь наполовину. Международные стандарты качества запрещают использовать свинец при изготовлении ПВХ-окон. Это связано с высокой токсичностью вещества, опасностью, которую он представляет для здоровья человека.

Крупнейшие компании, занимающиеся производством профилей, нашли замену ядовитому компоненту: они добавляют в состав соединение цинка и калия. Его безвредность признана ведущими экспертами и подтверждена многими специалистами.

Следует отметить, что в опасности отравления, которая существует во время изготовления поливинилхлорида, никто не сомневается. Процесс связан с определённым риском: в воздух выделяются токсичные вещества. Но такая ситуация возникает на любом предприятии, деятельность которого связана с химическими разработками. Пластик, поставляемый на склад, безвреден при правильной эксплуатации: выделение соединений, оказывающих непоправимое воздействие на организм человека, возможно лишь при высокой температуре. Так, оно может произойти при пожаре. Однако аналогичная реакция наблюдается и при использовании деревянных конструкций, покрытых лаком.

Важно помнить, что при возгорании жилища окна начинают воспламеняться не в первую очередь. Более того, существуют предметы, выделяющие ядовитые пары в гораздо больших масштабах, но этот факт почему-то не интересует борцов за чистоту окружающей среды и здоровье людей. Температура, при которой начинается распад поливинилхлорида – 330-400°С. Напомним, дерево горит уже при 210 градусах Цельсия.

Что еще производят из ПВХ:

  • Многие бытовые приборы;
  • корпуса для техники и ПК;
  • ёмкости для хранения крови, используемые в медицинских учреждениях;
  • предметы мебели и т.д.

Подумайте, может ли представлять серьезную опасность материал, из которого создают большинство окружающих нас вещей? Поливинилхлорид – по-настоящему ценное изобретение, которое давно и исправно служит человеку, несмотря на существующие мифы и всеобщие заблуждения.

Окна ПВХ: из чего они сделаны

Кажется, что отличия нет: все подобные конструкции производятся из пластика. Однако, на самом деле, рецептура, по которой изготавливается смесь, и химический состав раствора у всех компаний разные. Качество профилей во многом зависит от мастерства работников, их опыта и строгого соблюдения необходимых пропорций. Что отличает хорошую модель от плохой? Потребитель не сможет разглядеть разницу: она станет заметна лишь в лаборатории.

Что может произойти с дешевым образцом, при создании которого производителем не учитывались стандарты качества:

  • На поверхности изделия начинают появляться желтые пятна;
  • возникают проблемы с фурнитурой;
  • шатается стеклопакет;
  • отходит или не закрывается створка;
  • нарушена геометрия (перегородки разной толщины) и т.д.

Что такое профиль окна ПВХ? Это сложная пластиковая конструкция, которая является своеобразной основой, полуфабрикатом или каркасом для последующей установки стеклопакета. Она напоминает собой раму, отличающуюся повышенной прочностью. Подобное изделие обладает низким уровнем упругости. Это значит, что со временем створки могут потерять герметичность, провиснуть, а звуко- и теплоизоляция значительно снизятся. Чтобы устранить этот недостаток, производители вставляют в готовый короб дополнительный армированный элемент, который обеспечивает надёжность системы. Его форма и толщина стенок различаются: их параметры зависят от модели изделия и основных характеристик профиля.

Необходимая для поддержания конструкции и предотвращения её деформации деталь делается замкнутой по корпусу. Подобная технология позволяет противостоять постепенному движению грунта. Особенности этой металлической рамы зависят и от величины короба. Если он большой, армированный элемент делается более мощным. Усиление необходимо для всего пластикового каркаса. В противном случае снабженная стальным компонентом створка провиснет под собственной тяжестью, а материал деформируется, появятся трещины.

Надёжность систем из ПВХ не отменяет простейших правил безопасности. Многие производители запрещают устанавливать современные окна в щитовые, сборные и деревянные дома.

Внутренняя часть пластикового профиля делится на отсеки или воздушные камеры, которые отвечают за защиту от шума и сквозняков. Количество этих полостей и толщина их стенок влияют на эффективность установленной системы: чем их больше, тем меньше вероятность проникновения в комнату холодного воздуха и посторонних звуков.

Внешний вид изделий зависит от модели и пожеланий клиента. Солидные компании по праву гордятся богатой цветовой палитрой рам и подоконников для ПВХ-окон. Гамма подбирается во время оформления заказа. Как правило, цена таких профилей на порядок выше, однако возможность самостоятельно создавать дизайн интерьера, предусматривая все детали, стоит потраченных средств.

Покупателей привлекает и простота эксплуатации данных конструкций. Рамы нужно регулярно протирать влажной тряпкой, используя специальное средство для мытья окон. Это не только удобно, но и практично. А доступная цена изделий становится еще одной причиной популярности профилей из поливинилхлорида.

Изготовление пластиковых окон – это применение высоких технологий и точность производства. Продукция компаний не может быть одинаковой: особенности конструкций зависят от подхода, используемого оборудования, деталей заказа, моделей и существующих программ, методов обработки заготовок.

Ведущие производители делают рамы, арки, створки и фрамуги разных размеров, используют качественную фурнитуру, снабжают профили специальными замками. Наличие дополнительных камер позволяет достигнуть большей теплоизоляции и снизить риск проникновения в квартиру злоумышленников: такие окна оснащены надёжной защитой от взлома.

При правильной эксплуатации современная пластиковая система может прослужить своему владельцу от 30 до 40 лет.

Чем отличаются ПВХ-окна от иностранных производителей

К сожалению, инновационные технологии, применяемые немецкими и английскими разработчиками, далеко не всегда гарантировали непревзойденную защиту от морозов. В чем причина? Существует простое объяснение: зарубежные предприятия изготавливали профили, которые могли использоваться лишь в определённых климатических условиях. Русская зима – явление, которое зачастую не учитывалось при изготовлении высокотехнологичных конструкций. Изделия из Германии не подходили для Петрозаводска или Новосибирска.

Однако вскоре продавцы начали выпускать специальные модели, предназначенные для отечественного рынка. Сейчас любой покупатель может с легкостью подобрать систему, которая обеспечит надежную герметизацию даже в тридцатиградусные холода. Пятикамерные окна с энергосберегающим стеклопакетом сохранят тепло в вашем доме в самую промозглую и ветреную погоду.

Все ли профили, производящиеся по известной технологии отличаются качеством и стойкостью? Чтобы ответить на этот вопрос нужно разобраться в том, какие образцы предлагают многие предприятия. Лицензионные конструкции и «родные» немецкие, финские или английские изделия – разные системы, которые, на первый взгляд, совершенно неотличимы друг от друга. Однако в лаборатории становится ясно: срок эксплуатации турецких или русских окон, изготовленных на зарубежном оборудовании значительно меньше. Не пройдет и года, а рама покроется трещинами, белоснежный короб станет желтым от пятен и потускнеет. Отчего возникают такие перемены?

Все зависит от безупречного контроля производства, которым могут похвастаться далеко не все предприятия, представляющие свою продукцию на отечественном рынке. Почитайте отзывы клиентов, убедитесь в качестве фурнитуры, узнайте историю фирмы и лишь после этого заказывайте выбранную модель.

ПВХ-конструкции часто подвергаются деформации, а образовавшиеся на них микротрещины и повреждения тяжело удалить. Однако эти недостатки легко устраняются: первый – установкой прочного армированного профиля, второй – бережным отношением и регулярным уходом. Не забывайте о правилах эксплуатации, и пластиковые окна будут долго и исправно сохранять тепло и уют в вашем доме.

Маркировка стеклопакетов пластиковых окон

Маркировка пластиковых окон содержит в себе исчерпывающую информацию об изделиях. Если уметь ею пользоваться, ни один продавец не сможет вас обмануть, вы сумеете подобрать максимально соответствующее всем вашим требованиям изделие, при этом не переплатив за него и точно зная, какими особенностями оно обладает. Такое знание может пригодиться, если вы покупаете окна с рук без какой-либо документации.

Что включает маркировка?

Правильная маркировка пластиковых окон несет в себе следующую информацию:

  • Какое использовано стекло и насколько оно толстое.
  • Какая ширина у воздушной камеры (расстояние между стеклами).
  • Каким видом газа наполнен стеклопакет (аргон, воздух и т.д.).

Виды и толщина стекла обозначаются следующим образом:

  • M – это обычные стекла, не имеющие никаких дополнительных свойств.
  • K – такое стекло имеет более твердое покрытие, защищено от мелких повреждений, его покрытие низкоэмиссионное.
  • F – продукцию получают по особой флоат-технологии, она считается более прочной и лучше держит тепло.
  • I – маркировка стеклопакетов пластиковых окон, стекла которых имеют мягкое низкоэмиссионное покрытие.
  • PI – на стекло нанесена энергосберегающая пленка.
  • S – это окрашенное в массе стекло.

Расстояние от стекла до стекла может доходить до 36 мм. Самое минимальное значение – 6 мм. Для того чтобы узнать, какой газ находится в воздушной камере, наносится на раму маркировка стеклопакетов пластиковых окон. Узнать, какой газ внутри, можно по следующим значениям:

  • Если внутри стеклопакета находится сухой воздух, ставится пробел.
  • Ar – встречается достаточно часто и значит, что в стеклопакете аргон
  • реже встречается обозначение Kr – это криптон и SF6 – гексафторид серы.

Маркировка может выглядеть, например, так – 4 M — 16 — 4 M: это означает, что перед вами однокамерный стеклопакет, имеющий два обычных стекла, расположенных друг от друга на расстоянии 16 мм. Заполнена конструкция сухим кислородом. Если стеклопакет двухкамерный, но с теми же параметрами, его маркировка будет выглядеть так: 4M -16-4M -16-4M. Если камера наполнена, например, аргоном, маркировки окон из ПВХ будет выглядеть следующим образом: 4M — 16Аr — 4м.

Маркировка стеклопакета внутри

Как маркируется стеклопакет по ГОСТ?

Существуют и другие виды обозначения, кроме приведенного выше. Маркировка стеклопакетов по ГОСТ имеет иные значения:

  • Уд – ударопрочные конструкции.
  • С – покрытые солнцезащитной пленкой.
  • Ш – предназначены для защиты от шума.
  • М – морозостойкие, пригодны для использования в северных районах страны.
  • Э – маркировка энергосберегающих стеклопакетов.

Число камер в стеклопакете и его тип обозначаются следующими буквами:

  • СПО – стеклопакет с одной камерой.
  • СПД – двухкамерный.

Каждый вид стеклопакета имеет свои особенные обозначения:

  • М 0,1,2 обозначает марку стекла. Чем цифра меньше, тем стекло лучше.
  • У – если стекло имеет узор.
  • А – стекло армированное.
  • Если оно полированное прибавляется буква п, например, Ап – это армированная полированная конструкция.
  • Р1А- Р5А означает, насколько стекло прочно по отношению к ударам. Чем цифра больше, тем материал прочнее.
  • Р6В – устойчивость к ударам.
  • См-6 – обозначает уровень безопасности, чем больше цифра, тем лучше.

Буквенное обозначение зависит от того, ГОСТ перед вами или импортная маркировка стеклопакета, расшифровка которой тоже проста логически. Кроме этого, обозначение часто пишется на планах, может включать в себя и то, в какую сторону открываются створки, иную полезную информацию.

Для чего могут примениться обозначения?

Обозначение открывания окон на чертежах довольно полезно: оно помогает рассчитать, в какую сторону и каким образом будет открываться конструкция, продумать, куда можно будет поставить мебель, а где она будет мешать. Если масштаб небольшой, то обычно обходятся без этих значений, при масштабе меньше 200 к 1 они могут применяться, будучи нужными чаще не строителям, а дизайнерам.

Современные технологии позволяют добиться четырех способов открывания, к ним относятся откидной, поворотно-откидной, поворотный и параллельно-сдвижной метод. В зависимости от того, какой выбран способ открывания для конструкции, будет выведено и обозначение на план. Кроме этого, для определенного типа окон требуется определенная фурнитура, так как именно от нее зависит, как будет двигаться створка и какие дополнительные функции у конструкции в целом.

Виды открытия окон

Согласно ГОСТ, фурнитура может иметь следующие обозначения

  • УП – для поворотной.
  • УПО – поворотно-откидной.
  • УО – откидной.
  • ПС – параллельно-сдвижной.

Фурнитура поворотно — откидная

Маркировка фурнитуры для пластиковых окон помогает определить, какая именно фурнитура подойдет и какие она имеет функции. У разных производителей маркировка может отличаться, поэтому нужно брать в расчет марку, подбирая товары. Существует фурнитура предназначеная для защиты окон и пластиковых дверей от взлома, она отличается конструкцией и прочностью, имеет отдельные обозначения:

Это европейский стандарт DIN V ENV 1627, можно ознакомиться с ним более подробно отдельно. В зависимости от нумерации различается степень надежности фурнитуры.

WK1 не позволяет отжать створку руками, но не может противостоять лому. WK2 имеет более совершенные противовзломные конструкции, благодаря чему нельзя отжать створку, пользуясь ломом или другими металлическими инструментами. WK3 – самая высокая степень защиты. Окна с такой фурнитурой практически невозможно открыть с уличной стороны.

Фурнитура может отличаться и по классу в зависимости от того, на какой вес она рассчитана:

  • I класс – выдерживает массу створки до 50 кг.
  • II класс – до 80 кг.
  • III класс – выдержит нагрузку до 130 кг. Она чаще всего применяется для массивных конструкций большого размера.

Маркировка окон на плане может включать не только маркировку самих окон, которые требуется установить, но и то, какая на них должна быть фурнитура, так как она ставится отдельно и может докупаться по требованиям к конкретному помещению.

Условное обозначение открывания окон

ГОСТ требует, чтобы окна, открывающиеся тем или иным образом, имели строго определенные значения. Это помогает не только уже по рисунку понять, какая продукция перед вами, но и использовать обозначения для составления технической документации. Обозначение открывания окон выглядит так:

  • Штриховая линия обозначает, что створка открывается внутрь.
  • Сплошная линия значит, что створка открывается наружу.

Разные обозначения открытия окон на чертежах

Стоит отметить, что для проектов маркировка окон на чертежах весьма важна, так как она помогает сориентироваться в планировке, рассчитать, какая расстановка мебели будет наиболее удобной, куда лучше направить открывание дверей. Типовые проекты обычно предусматривают открывание оконных конструкций внутрь помещения. Наружу могут открываться только те окна, которые расположены на первом этаже, обращены к пожарной лестнице или выходят на балкон. Если окно оборудуется створками, фрамугами, форточками.ю это также должно отображаться на плане, в том числе и то, на какую сторону они будут открываться.

Зная, как читается маркировка, вы легко сможете сориентироваться в любом плане, кроме этого, при покупке пластикового окна всегда будете точно знать, что за продукция перед вами, какой она имеет стеклопакет и какими техническими характеристиками обладает.

Окна ПВХ что это такое расшифровка

На раннем этапе развития цивилизации окна представляли собой простые отверстия, которые прикрывались шкурами животных или тканью.

В Древнем Риме использовались окна без стёкол. При этом не изменялась прямоугольная форма, но внутри окна создавались специальные украшения, в том числе и из камня. Первые стеклянные окна появились в эпоху Римской империи [1] , но позволить себе такую роскошь могли лишь очень состоятельные граждане.

На Руси в XI — XIII веках стеклодувы освоили технику изготовления толстостенных круглых окон диаметром 20—30 см, для чего расплав стекла отливался на металлическую плиту.

В России

В России до XVIII века окна волоковые и красные.

Окна у избы, топившейся по-чёрному, размером от 6 до 8 вершков длины, 4 вершка ширины – предназначены для выпуска дыма. Располагались почти под потолком. Такие окна назывались волоковыми – их заволакивали доской или специальной крышкой.

Рамы красных окон окрашивали краской. На рамы натягивали паюсный мешок рыб (откуда паюсная икра) – такое окно называлось паисным. Также использовался бычий пузырь, слюда (такие окна назывались слюдяные окончины), промасленная ткань. До XVIII века стеклянные окна (стекольчатые оконницы) употреблялись редко. Красные окна подъёмные и отворные, волоковые окна отворные и задвижные.

Рама слюдяных окончин состояла из четырёх металлических прутов. В центре окна в свинцовый переплёт размещали самый большой кусок слюды в виде круга, вокруг располагались мелкие куски слюды разной формы и мелкие обрезки. В XVII веке слюдяные окна начали расписывать. Стекольчатые оконницы изготовлялись так же, как и слюдяные: в металлической раме и свинцовом переплёте. Применялось и цветное стекло с росписью красками.

Для защиты от холода и ветра применялись вставни, или ставни. Вставни обивались сукном, они могли быть глухими, или со слюдяными оконцами. Ночью и в морозы окна изнутри закрывались втулками. Втулка — щит размером, совпадающим с окном. Обивался войлоком и сукном. Щиты просто втулялись, или навешивались на петли и закрывались.

Окон обычно три на одной стене.

Светлица — горница с красными окнами. Окон в светлице было больше, чем в горнице. Светлица — самая светлая, освещённая комната жилища. Окна в светлице прорубались во всех четырёх стенах, или в трёх. В горнице окна устраивались в одной, или двух стенах.

Светлицы чаще всего устраивались на женской половине дома. Они использовались для рукоделий, или других работ [2] .

Стеклянные окна

В современных зданиях окна обычно закрываются стеклом, которое вставляется в т. н. оконную раму. Как правило, используют два стеклянных листа, между которыми оставляется небольшое пространство. Такая конструкция позволяет значительно снизить потери тепла, связанные с конвекцией. В южных странах может использоваться только одно стекло.

Наиболее современные окна — это окна на основе стеклопакетов (те же два или три листа стекла, но герметично соединенные и с пространством между ними, заполненным воздухом или плохо пропускающим тепло газом — например, аргоном или криптоном). Рамы для таких окон могут быть изготовлены из стеклопластика (стеклокомпозита), алюминия, стали, пластика или дерева.

Окна ПВХ

Окна ПВХ — конструкция, состоящая из металло-поливинилхлоридных (ПВХ) рамы и створки, для работы последней устанавливается фурнитура, внутрь створки устанавливается стеклопакет. Характеризуются лучшей герметичностью по сравнению со старыми деревянными окнами, уступающими им в тепло- и шумоизоляции.

Характеристики и конструкция: Пластиковые Окна

Пластиковые окна защищают жилище от сырости, пыли, шума, а также других негативных факторов. Современные пластиковые окна являются довольно сложной конструкцией, состоящей из множества элементов. Пластиковые оконные профили изготавливают из поливинилхлорида. Этот материал не вступает в химическую реакцию с другими веществами, ничего не выделяет в атмосферу, благодаря чему пластиковые профили долго сохраняют товарный вид, совершенно безопасны для здоровья.

Конструкция пластиковых окон это — сам профиль ПВХ, фурнитура — запорный механизм с петлями, ручками и уплотнителями. Стеклопакеты могут быть однокамерными или двухкамерными, что значительно повышает уровень теплоизоляции.

Пластиковые водоотливы защищают окно от проникновения влаги к уплотнительным швам, предохраняя, таким образом, герметик от постепенного вымывания и преждевременного старения. Разнообразие расцветок, как пластиковых окон, так и дополнительных элементов, позволяет выбрать пластиковые отливы под самую изысканную отделку фасада.

Фурнитура пластиковых окон практически всегда скрыта, но от неё зависит функциональная долговечность всей конструкции.

Москитные сетки предотвращают проникновение в жилое помещение не только насекомых, но также предотвращают попадание посторонних предметов. Известны случаи, когда порывом ветра заносило например горящий окурок в открытое окно.

Декоративные окна

С давних времён окна являлись декоративным элементом здания, не менее важным, чем его двери. Иногда (такой подход встречается и сейчас, например, в банях) в них использовались специальные цветные или полупрозрачные стёкла с нанесённым на них рисунком.

Форма окон также очень различна. В религиозных постройках, например, классикой являются высокие треугольные или (реже) арочные окна.

В России чаще всего встречаются обычные прямоугольные окна.

Оконный профиль

Погонажное изделие из дерева, поливинилхлорида (ПВХ), стеклопластика, стали или алюминия, либо их комбинаций, из которого производятся элементы окон — рамы и створки.

Нарезные заготовки соединяются механическим способом или сваркой в элементы окна. Как правило, для изготовления окон требуется множество оконных профилей, составляющих «профильную систему».

Программное обеспечение для производителей окон

Существует множество программных продуктов, от простых графических построителей для расчета стоимости и материала в конструкции, до сложных, автоматизирующих бизнес процессы предприятия.

См. также

  • Наличник
  • Сквозняк
  • Здание
  • Морозные узоры
  • Перепланировка

Примечания

  1. Черняк Л. М.Из истории стекла
  2. Иван Забелин «Домашний быт русских царей в XVI и XVII столетиях». Издательство Транзиткнига. Москва. 2005 ISBN 5-9578-2773-8

Ссылки

Wikimedia Foundation . 2010 .

Смотреть что такое «Окна ПВХ» в других словарях:

Окна из поливинилхлорида — Окно из поливинилхлорида конструкция, состоящая из поливинилхлоридных (ПВХ) профилей, сваренных в рамы и створки, для усиления конструкции в профили вставляются стальное армирование, устанавливается фурнитура, внутрь створки устанавливается … Википедия

Окна из стеклопластика — (стеклокомпозита) В середине прошлого века в СССР провели исследование, показавшее, что лучшим материалом для изготовления оконных рам является стеклокомпозит (стеклопластик). Саратовским заводом технического стекла было освоено производство. Для … Википедия

Окна стеклопластик — Окна из стеклопластика (стеклокомпозита) В середине прошлого века в СССР провели исследование, показавшее, что лучшим материалом для изготовления оконных рам является стеклокомпозит (стеклопластик). На Саратовским заводом технического стекла было … Википедия

ПВХ — Поливинилхлорид (ПВХ) это материал, относящийся к группе термопластов (термопласты). Чистый ПВХ на 43% состоит из этилена (продукта нефтехимии) и на 57% из связанного хлора, получаемого из поваренной соли. ПВХ выделяется в виде порошка. Множество … Универсальный дополнительный практический толковый словарь И. Мостицкого

Пластиковые окна — Окно вид снаружи. Окно проем, специально создаваемый в стене дома в процессе строительства. Через окна в комнаты поступает свет; также они могут служить для вентиляции помещений. Окна являюся главным (до 50 %) источником теплопотерь в зданиях.… … Википедия

ОкнаПВХ — Окно вид снаружи. Окно проем, специально создаваемый в стене дома в процессе строительства. Через окна в комнаты поступает свет; также они могут служить для вентиляции помещений. Окна являюся главным (до 50 %) источником теплопотерь в зданиях.… … Википедия

Окно (дом) — Окно вид снаружи. Окно проем, специально создаваемый в стене дома в процессе строительства. Через окна в комнаты поступает свет; также они могут служить для вентиляции помещений. Окна являюся главным (до 50 %) источником теплопотерь в зданиях.… … Википедия

Оконный профиль — Окно вид снаружи. Окно проем, специально создаваемый в стене дома в процессе строительства. Через окна в комнаты поступает свет; также они могут служить для вентиляции помещений. Окна являюся главным (до 50 %) источником теплопотерь в зданиях.… … Википедия

Профиль оконный — Окно вид снаружи. Окно проем, специально создаваемый в стене дома в процессе строительства. Через окна в комнаты поступает свет; также они могут служить для вентиляции помещений. Окна являюся главным (до 50 %) источником теплопотерь в зданиях.… … Википедия

Коррупция — (Corruption) История коррупции в мире, виды коррупции Вред от коррупции, причины и борьба с коррупцией Содержание Содержание Раздел 1. История . Раздел 2. Типология. Раздел 3. Вред от коррупции. Раздел 4. Причины. Раздел 5. Борьба с коррупцией.… … Энциклопедия инвестора

Оценка статьи:

Загрузка... Сохранить себе в: Окна ПВХ что это такое расшифровка Ссылка на основную публикацию Окна ПВХ что это такое расшифровкаПро Дизайн и ремонт частного дома — Krovli-Zabori.Ru wpDiscuzAdblock
detector
ВКонтакте:

Все о пластиковых окнах

Пластиковые окна уже давно перестали быть новинкой, но, к сожалению, до сих пор бывают случаи, когда немалые деньги, потраченные на их установку, оказываются в буквальном смысле выброшенными на ветер: из-за неправильно подобранной конструкции, некачественных материалов или непрофессиональной установки такие окна очень быстро приходят в негодность и в лучшем случае требуют дорогостоящего ремонта, а в худшем - полной замены. Мы подготовили информацию о самых главных параметрах, на которые обязательно нужно обратить внимание при заказе и установке окон, и обратились за консультацией к профессиональному эксперту из агентства «Архдиалог».

Хорошо установленные качественные пластиковые окна должны служить верой и правдой долгие годы, надежно защищая жилище от непогоды и уличного шума. Они имеют целый ряд преимуществ по сравнению с устаревшими деревянными рамами: не гниют и не ржавеют, не рассыхаются от солнца и не разбухают от влаги, не требуют регулярной шпаклевки и покраски, имеют удобные механизмы открывания, надежны, комфортны и долговечны в эксплуатации. Недостатком пластиковых окон можно назвать только их горючесть и очень большой вес. Чтобы выбрать окна, отвечающие самым лучших характеристикам, нужно обратить внимание на несколько параметров, о которых мы подробно расскажем.

Конструкция

Пластиковые, или ПВХ-окна состоят из полого внутри многокамерного пластикового профиля с металлическим армированием, стеклопакета и фурнитуры.

Профиль

В ПВХ-профиле обычно бывает от 2 до 8 пустотелых камер. Считается, что чем толще профиль и чем больше нем камер, тем теплее окна. Однако не стоит переплачивать большие деньги за лишнее количество камер: пластик и так имеет очень низкую теплопередачу, поэтому для экономии средств в нашем климате достаточно установить качественные окна с трехкамерным профилем, двухкамерным стеклопакетом и двумя контурами уплотнения – это обеспечит эффективное сохранение тепла внутри помещения в холодное время года.

Стеклопакеты

Сохранение тепла в доме в значительной степени обеспечивается правильно подобранным стеклопакетом. В жилых помещениях надежнее и целесообразнее всего устанавливать окна с двухкамерными стеклопакетами (т.е. с 3 стеклами и 2 воздушными камерами между ними). По сравнению с однокамерным стеклопакетом это более дорогой вариант, но разница в цене будет оправдана существенной экономией на отоплении и большим комфортом в зимний период.

Однокамерные стеклопакеты (с 2 стеклами и 1 воздушной камерой) значительно проигрывают двухкамерным в сохранении тепла, но их несомненным преимуществом является более легкий вес и доступная цена. Окна с однокамерными стеклопакетами рекомендуется устанавливать в регионах с очень теплым климатом или в нежилых помещениях: на летних дачах, балконах, лоджиях, верандах и т.д. Некоторые производители утверждают, что их однокамерные стеклопакеты, заполненные инертным газом или, наоборот, с сильно разреженным воздухом («вакуумом») внутри сохраняют тепло также эффективно, как и двухкамерные стеклопакеты, и стоят гораздо дешевле. Однако не стоит верить этим маркетинговым уловкам – лучше один раз доплатить и заказать качественный двойной стеклопакет, чем мучиться и страдать от холода долгие годы.

Трехкамерные стеклопакеты (с 4 стеклами и 3 воздушными камерами) очень тяжелые, требуют особо прочной фурнитуры и специальной технологии установки. Кроме того, четыре стекла, входящие в их состав, гораздо хуже пропускают свет по сравнению в однокамерными и двухкамерными стеклопакетами. Использовать их рекомендуется только в чрезвычайно холодном климате Крайнего Севера, причем желательно на глухих, не открывающихся окнах.

Раньше считалось, что чем шире воздушная камера стеклопакета, тем меньше тепла будет уходить на улицу через окно. Но сейчас уже доказано, что толстая воздушная прослойка не всегда гарантирует эффективное сохранение тепла: по закону конвекции теплый воздух от внутреннего теплого стекла будет подниматься вверх, а холодный воздух от внешнего холодного – опускаться вниз, замещая его. Таким образом, внутри стеклопакета происходит постоянная циркуляция воздушных масс, которая приводит к значительным теплопотерям. Поэтому современные производители стараются уменьшить расстояние между стеклами.

Армирование

Для обеспечения дополнительной прочности тяжелой оконной конструкции ПВХ-профиль армируется вставкой, толщина металла в которой, по немецким стандартам, должна быть не менее 1,5 мм для обычных окон и 2 мм для окон большого размера. Желательно выбирать ПВХ-профиль с замкнутым, а не П-образным армированием – он намного крепче и долговечнее.

Фурнитура

При заказе пластиковых окон очень важно подобрать качественную крепкую фурнитуру, особенно для конструкций с двухкамерными стеклопакетами: вес тяжелой рамы с тремя стеклами слабая фурнитура просто не выдержит, и уже через несколько месяцев после установки с окнами могут начаться серьезные проблемы, такие как сквозняк, перекос рамы, сложности с открыванием и закрыванием.

Дополнительные функции

При заказе пластиковых окон можно подобрать наиболее подходящий для каждого жилища вариант. Например, если ваши окна выходят на шумную дорогу, очень полезно позаботиться о дополнительной шумоизоляции. Она достигается установкой двойного стеклопакета с разной толщиной стекол и разной шириной воздушных камер между стеклами, которые будут гасить резонанс. Функция верхнего зимнего проветривания, профиль со встроенной вентиляцией, москитная сетка и регулятор открывания («гребенка») станут очень полезными дополнениями к новым окнам.

На что обратить внимание при выборе

Чтобы избежать многих проблем, лучше заказывать окна в надежных, имеющих хорошую репутацию компаниях. Ведь помимо высокого качества самих окон, нужна уверенность в том, что их правильно установят: подавляющее большинство проблем с пластиковыми окнами происходит не столько из-за их низкого качества, сколько из-за непрофессиональной установки. Серьезные компании имеют сертификат качества на продукцию и дают гарантию на свои окна не меньше 5 лет. Еще одна бытовая рекомендация – взять в помощники кого-то из знакомых, у кого есть опыт заказа окон, чтобы он при случае мог вам что-нибудь посоветовать или уточнить какие-то важные детали.

Регулировка окон

В процессе эксплуатации любые, даже самые качественные окна со временем провисают от тяжелого веса и постоянных нагрузок, их механизмы начинают плохо работать, рамы смещаются и перестают плотно прилегать к основанию. Поэтому все окна требуют периодической регулировки. Если из окна дует, его ручка плохо поворачивается или возникают сложности с открыванием и закрыванием, это показатель, что пора делать регулировку. Отрегулировать окно можно как самостоятельно, так и пригласив на дом профессионального мастера.

Комментарии эксперта

Анна Симонова - дизайнер интерьеров, основатель и руководитель собственной студии интерьера

Перед выбором пластиковых окон можно растеряться, потому что при детальном рассмотрении мы видим, казалось бы, одинаковые конструкции. Однако качественный профиль гарантирует до 50 лет службы конструкции. Чтобы понять, насколько прочный профиль перед вами, требуйте сертификаты качества международного образца. Одним из самых известных и признанных сертификатов является немецкий RAL.

Что касается дизайна, то здесь все будет исходить от ваших желаний: производители предлагают огромный выбор и возможность индивидуальных проектов. В России в силу менталитета редко используются панорамные окна. Но современные энергосберегающие технологии позволяют без боязни использовать остекление от пола до потолка в квартирах и домах.

Фотографии: oknaecoluxe.ru, balkonsami.ru

Больше интересного на «Квартблоге»:

Окно как часть интерьера: выбираем раму под стать обстановке
15 интерьеров с панорамными окнами


Стильные окна: секреты дизайна и производства

Как правильно выбрать пластиковые окна

Пластиковые окна уже давно и прочно вошли в нашу жизнь. Рынок «пластика» перенасыщен, а газеты и журналы пестрят объявлениями изготовителей окон и дверей. Чтобы завоевать клиентов фирмы предлагают разнообразные скидки и бонусы, и большинство потребителей делают свой выбор в пользу той или иной фирмы базируясь, в основном, на выгодности конкретного предложения. Результат такой стратегии бывает виден не сразу, как правило букет проблем начинает расцветать вместе с приходом холодов. Окна начинают потеть, на стыке коробки и створки могут появляться намораживания, а спустя несколько месяцев снова возвращаются сквозняки, несмотря на все уверения в «герметичности» окна.

Сегодня мы дадим несколько советов о том, как правильно выбрать пластиковое окно и на что в первую очередь нужно обратить внимание, чтобы потом не было «мучительно больно».

Производитель профиля

Профиль REHAU для пластиковых оконНесмотря на то, что в России запущено уже множество заводов по изготовлению «отечественного» пластикового профиля для окон, его качество зачастую оставляет желать лучшего. Это связано даже не с технологией — её копируют у мировых лидеров в этой области, а в особенностях российского менталитета и методах работы. Полагание на «авось» и желание сэкономить на всём, на чем только можно (ведь конкуренция на рынке очень высока), сказывается в итоге на конечных потребителях. Поэтому, при финансовой возможности выбирайте проверенных производителей, тот же немецкий оригинальный REHAU. Качество этого профиля говорит само за себя — самые первые окна из него, установленные в России свыше 10 лет назад, до сих пор не утратили ни своего качества ни внешнего вида.

Жёсткость профиля — армирующие элементы

Внутри каждого пластикового окна находится армирующий пояс из металлического профиля. Он предназначен для того, чтобы удержать окно «в рамках» при сезонных колебаниях температуры. Многие производители на этом тоже экономят, не учитывая российские реалии, ведь во многих районах температура может колебаться от -30°C зимой до +40°C летом в тени. В таких экстремальных условиях стальная вставка в пластиковом профиле должна быть во всех элементах окна и её толщина должна составлять не меньше 1,5мм. Только тогда окно не будет значительно деформироваться, что обеспечит и длительный срок эксплуатации и отсутствие сквозняков.

Тип пластика

Низкокачественные профили иногда делаются из пластика с матовой поверхностью. Знайте, что такая пластмасса буквально впитывает грязь и оттереть её бывает очень трудно даже с применением специальных средств по уходу за пластиковыми окнами. А они к тому же стоят очень недёшево.

В то же время глянцевый пластик, даже не самый дорогой, гораздо менее восприимчив к грязи и легко отмывается. Да и выглядит он намного лучше.

Стеклопакет - однокамерный или двухкамерный?

Стеклопакет пластиковых оконЕсли вы живете в шумном районе, или просто ваше окно выходит на автомагистраль — советуем не скупиться и заказать двухкамерный стеклопакет. Он выйдет несколько дороже, но это стоит того — шум будет гаситься гораздо эффективнее и теплопотери будут меньше. Многие понимают двухкамерный стеклопакет как стеклопакет с двумя стёклами, но это не так. У такого пакета три стекла, между которыми находятся две воздушные камеры. А пакет с двумя стёклами создаёт только одну камеру и называется однокамерным.

Обратите внимание — для наилучшего подавления шума расстояние между стеклами в двухкамерном стеклопакете должно быть разным, то есть металлические проставки внутри пакета должны быть разной толщины. В идеале внутреннее стекло должно быть чуть тоньше наружных — это позволит ещё сильнее снизить шум.

Один нюанс — из-за большего веса двухкамерного стеклопакета не всякая фурнитура способна долгое время выдерживать вес открывающейся створки без смещений. Поэтому и к выбору фурнитуры подойдите особенно тщательно.

Теплоотражающее стекло

ИК стекло для пластиковых оконСтеклопакет обычно собирается из стандартного флоат-стекла — это стекло повышенной прозрачности. Однако если вы заботитесь об энергоэффективности своего дома, вы можете выбрать специальное энергосберегающее стекло. Иногда его ещё называют К-стекло или ИК-стекло. Оно отличается от обычного специальным покрытием, которое отражает инфракрасный диапазон волн, то есть тепло. Таким образом зимой тепло из вашей комнаты не будет выходить наружу, а летом, наоборот — жара от солнечных лучей будет значительно ослабляться ИК-покрытием стекла.

Конечно, такое стекло стоит дороже обычного, но и комфорт в доме с такими окнами значительно выше.

Вентиляция с пластиковыми окнами

Гребенка для вентиляции пластикового окнаВентиляция — одна из основных проблем, которые встают перед владельцем пластиковых окон. По старым ГОСТам приток свежего воздуха в домах предусматривался через неплотности в оконных рамах и входных дверях. Поэтому вы не найдёте в обычной квартире приточной вентиляции, там есть только вытяжка — как правило в санузле и на кухне.

Пластиковое окно соответствует совсем другим стандартам. Правильно установленное и подогнанное оно обеспечивает герметичную изоляцию от улицы. И минусы этого знакомы, пожалуй, каждому, кто поменял свои старые деревянные окна на новый пластик — окна потеют, воздух в доме становится «спёртым» и душным.

Щелевое проветривание пластиковых оконВыходов может быть несколько. Наиболее простой и распространенный — возможность откидывания створки с регулировкой зазора — таким образом можно регулировать поток свежего воздуха. Кроме того существуют системы микрощелевого проветривания и даже специальные приточные клапаны, которые врезаются прямо в коробку окна. Однако все эти варианты технологически отличаются в зависимости от производителя профиля и фурнитуры, поэтому данный вопрос нужно выяснять на месте.

Совет из личного опыта — не стоит ставить врезной клапан типа Aereco. Он удобен только в межсезонье, летом его возможностей не хватает — приходится открывать створку для лучшего проветривания, а для русской зимы он вовсе не подходит. Даже с промежуточными утепляющими проставками клапан быстро промерзает при снижении внешней температуры ниже -5°C, покрывается льдом и в дальнейшем обильно зарастает плесенью. Если Вам нужно постоянное проветривание — подберите подобную систему ,которая обеспечивает рекуперацию тепла, то есть подогрев входящего холодного воздуха с улицы за счёт выходящего наружу тёплого. И помните, что если вы решитесь на установку врезного клапана — рама будет безнадёжно испорчена и просто убрать клапан в дальнейшем не получится — дыру надо будет чем-то закрывать, утеплять и герметизировать.

Фурнитура

Фурнитура пластиковых оконФурнитуру по праву можно назвать важнейшей частью окна, так как именно она постоянно удерживает створку в нужном положении, обеспечивает герметичное плотное прилегание, отсутствие щелей и даже функции безопасности окна.

Дешевая некачественная фурнитура на створке с двойным стеклопакетом — это гарантированные проблемы уже через полгода после установки. Плохая фурнитура не выдерживает вес тяжелой створки с тремя стёклами, створка постепенно заваливается набок и даже возможность регулировки, встроенные в саму фурнитуру, не спасают положение.

Кроме того, некачественная фурнитура неспособна равномерно и плотно прижать створку к раме окна. В результате появляются щели и старые «добрые» сквозняки. Единственный плюс в этом — возникновение естественной вентиляции, но вряд ли вас сильно обрадует такой «плюс»...

Не экономьте на мелочах

Москитная сеткаЕсли необходимость подоконника понятна всем, то на остальных «мелочах», вроде отливов, москитной сетки и качественных откосов многие пытаются сэкономить. Как показывает практика, экономия сейчас оборачивается дополнительными гораздо большими расходами в будущем.

Без водоотлива дождь будет попадать в щель стыка между окном и стеной, разрушая монтажную пену (а она впитывает воду как губка) и материал стен (особенно зимой). Москитная сетка не кажется такой уж необходимостью, но ровно до того момента, пока не проснутся комары и мошкара и вы многократно пожалеете о том, что не установили эту сетку сразу.

Качественные пластиковые откосы — суровая необходимость. Учитывая, что, как правило, пластиковое окно устанавливается с максимальным выносом наружу, то в результате смещения точки росы начинается постоянное запотевание не только самого окна, но и откосов. А где влажность — там и плесень. Откосы, сделанные кустарно, особенно с применением гигроскопичных материалов типа гипсокартона, посаженного на монтажную пену, «зацветают» уже в первую же зиму. И для сохранения нормального внешнего вида в дальнейшем вам пару раз в год придется пропитывать их антисептиком, соскабливать успевшую прорасти плесень, шпаклевать пораженные участки и заново красить...

Уплотнитель — ещё одна мелочь, которую не стоит упускать из виду. Стандартный черный уплотнитель сделан на основе резины и имеет свойство «дубеть» при низких температурах, образуя неплотности и щели. Многие фирмы предлагают в качестве альтернативы белый или прозрачный уплотнитель на основе эластомера — он хоть и дороже, но гораздо менее требователен к температурному режиму и имеет больший срок эксплуатации. И в любом случае, не забывайте на зиму смазывать весь уплотнитель либо специальным составом, который рекомендует производитель, либо силиконовым маслом.

Установка пластиковых окон

Монтаж пластикового окна по ГОСТМногие считают, что в установке пластикового окна также нет никаких сложностей. Действительно, что там стоит просверлить несколько дырок в стене, прикрутить шурупами и затем залить всё монтажной пеной? Но дьявол кроется в деталях и профессиональные монтажники прекрасно это знают, однако вряд ли выдадут вам все секреты своего дела.

Важный момент при установке окна — соблюдение всех мелочей. Есть специальный ГОСТ 30971-2002 «Швы монтажные узлов примыканий оконных блоков к стеновым проемам», в котором подробно расписано как правильно устанавливать коробку окна в оконный проём. Монтажный шов должен состоять из трёх слоёв:

  1. наружный водоизолирующий, но паропроницаемый;
  2. центральный теплоизоляционный;
  3. внутренний пароизоляционный.

Разница в обычном монтаже пластикового окна и монтаже по ГОСТ

Большинство монтажников не следуют этому ГОСТу, стараясь сэкономить на этом этапе, ведь установка включается в цену окна. Однако мы настоятельно советуем найти в вашем городе фирму, которая выполняет установку в строгом соответствии с данным ГОСТом, это ненамного увеличит ваши расходы, но обеспечит действительно качественную работу. И тогда ваше окно будет стоять много лет, радуя вас своим внешним видом и эксплуатационными характеристиками!

Пластиковые окна - это... Что такое Пластиковые окна?

Окно — вид снаружи.

Окно́ — проем, специально создаваемый в стене дома в процессе строительства. Через окна в комнаты поступает свет; также они могут служить для вентиляции помещений. Окна являюся главным (до 50 %) источником теплопотерь в зданиях.

Исторические сведения

На раннем этапе развития цивилизации окна представляли собой простые отверстия, которые прикрывались шкурами животных или тканью.

В Древнем Риме использовались окна без стёкол. При этом не изменялась прямоугольная форма, но внутри окна создавались специальные украшения, в том числе и из камня. Первые стеклянные окна появились в эпоху Римской империи[1], но позволить себе такую роскошь могли лишь очень состоятельные граждане.

На Руси в XI — XIII веках стеклодувы освоили технику изготовления толстостенных круглых окон диаметром 20—30 см, для чего расплав стекла отливался на металлическую плиту.

В России

В. М. Васнецов «Царевна у окна (Царевна Несмеяна)». 1920.

В России до XVIII века окна волоковые и красные.

Окна у избы, топившейся по-чёрному, размером от 6 до 8 вершков длины, 4 вершка ширины – предназначены для выпуска дыма. Располагались почти под потолком. Такие окна назывались волоковыми – их заволакивали доской или специальной крышкой.

Рамы красных окон окрашивали краской. На рамы натягивали паюсный мешок рыб (откуда паюсная икра) – такое окно называлось паисным. Также использовался бычий пузырь, слюда (такие окна назывались слюдяные окончины), промасленная ткань. До XVIII века стеклянные окна (стекольчатые оконницы) употреблялись редко. Красные окна подъёмные и отворные, волоковые окна отворные и задвижные.

Рама слюдяных окончин состояла из четырёх металлических прутов. В центре окна в свинцовый переплёт размещали самый большой кусок слюды в виде круга, вокруг располагались мелкие куски слюды разной формы и мелкие обрезки. В XVII веке слюдяные окна начали расписывать. Стекольчатые оконницы изготовлялись так же, как и слюдяные: в металлической раме и свинцовом переплёте. Применялось и цветное стекло с росписью красками.

Для защиты от холода и ветра применялись вставни, или ставни. Вставни обивались сукном, они могли быть глухими, или со слюдяными оконцами. Ночью и в морозы окна изнутри закрывались втулками. Втулка — щит размером, совпадающим с окном. Обивался войлоком и сукном. Щиты просто втулялись, или навешивались на петли и закрывались.

Окон обычно три на одной стене.

Светлица — горница с красными окнами. Окон в светлице было больше, чем в горнице. Светлица — самая светлая, освещённая комната жилища. Окна в светлице прорубались во всех четырёх стенах, или в трёх. В горнице окна устраивались в одной, или двух стенах.

Светлицы чаще всего устраивались на женской половине дома. Они использовались для рукоделий, или других работ[2].

Стеклянные окна

В современных зданиях окна обычно закрываются стеклом, которое вставляется в т. н. оконную раму. Как правило, используют два стеклянных листа, между которыми оставляется небольшое пространство. Такая конструкция позволяет значительно снизить потери тепла, связанные с конвекцией. В южных странах может использоваться только одно стекло.

Наиболее современные окна — это окна на основе стеклопакетов (те же два или три листа стекла, но герметично соединенные и с пространством между ними, заполненным воздухом или плохо пропускающим тепло газом — например, аргоном или криптоном). Рамы для таких окон могут быть изготовлены из стеклопластика (стеклокомпозита), алюминия, стали, пластика или дерева.

Окна ПВХ

Окна ПВХ — конструкция, состоящая из металло-поливинилхлоридных (ПВХ) рамы и створки, для работы последней устанавливается фурнитура, внутрь створки устанавливается стеклопакет. Характеризуются лучшей герметичностью по сравнению со старыми деревянными окнами, уступающими им в тепло- и шумоизоляции.

Характеристики и конструкция: Пластиковые Окна

Пластиковые окна защищают жилище от сырости, пыли, шума, а также других негативных факторов. Современные пластиковые окна являются довольно сложной конструкцией, состоящей из множества элементов. Пластиковые оконные профили изготавливают из поливинилхлорида. Этот материал не вступает в химическую реакцию с другими веществами, ничего не выделяет в атмосферу, благодаря чему пластиковые профили долго сохраняют товарный вид, совершенно безопасны для здоровья.

Конструкция пластиковых окон это — сам профиль ПВХ, фурнитура — запорный механизм с петлями, ручками и уплотнителями. Стеклопакеты могут быть однокамерными или двухкамерными, что значительно повышает уровень теплоизоляции.

Пластиковые водоотливы защищают окно от проникновения влаги к уплотнительным швам, предохраняя, таким образом, герметик от постепенного вымывания и преждевременного старения. Разнообразие расцветок, как пластиковых окон, так и дополнительных элементов, позволяет выбрать пластиковые отливы под самую изысканную отделку фасада.

Фурнитура пластиковых окон практически всегда скрыта, но от неё зависит функциональная долговечность всей конструкции.

Москитные сетки предотвращают проникновение в жилое помещение не только насекомых, но также предотвращают попадание посторонних предметов. Известны случаи, когда порывом ветра заносило например горящий окурок в открытое окно.

Советы по уходу за пластиковыми окнами

Декоративные окна

С давних времён окна являлись декоративным элементом здания, не менее важным, чем его двери. Иногда (такой подход встречается и сейчас, например, в банях) в них использовались специальные цветные или полупрозрачные стёкла с нанесённым на них рисунком.

Форма окон также очень различна. В религиозных постройках, например, классикой являются высокие треугольные или (реже) арочные окна.

В России чаще всего встречаются обычные прямоугольные окна.

Оконный профиль

Погонажное изделие из дерева, поливинилхлорида (ПВХ), стеклопластика, стали или алюминия, либо их комбинаций, из которого производятся элементы окон — рамы и створки.

Нарезные заготовки соединяются механическим способом или сваркой в элементы окна. Как правило, для изготовления окон требуется множество оконных профилей, составляющих «профильную систему».

Программное обеспечение для производителей окон

Существует множество программных продуктов, от простых графических построителей для расчета стоимости и материала в конструкции, до сложных, автоматизирующих бизнес процессы предприятия.

См. также

Примечания

  1. Черняк Л. М. Из истории стекла
  2. Иван Забелин «Домашний быт русских царей в XVI и XVII столетиях». Издательство Транзиткнига. Москва. 2005 ISBN 5-9578-2773-8

Ссылки

[1] [2]

Wikimedia Foundation. 2010.

Стеклопакет — Википедия

Стеклопаке́т — светопрозрачная конструкция строительного назначения из двух и более стёкол, скреплённых (склеенных) между собой по контуру с помощью дистанционных рамок и герметиков. Предназначение стеклопакета как замены обычных стёкол — в повышении сопротивления теплопередачи окна, поскольку воздух и некоторые другие газы плохо пропускают тепло.

Активно применяются в строительстве, для устройства светопрозрачных фасадов и светопрозрачных конструкций зданий.


Метод скрепления стёкол — бутиловый герметик и металлическая или пластиковая дистанционная рамка. Пластиковая рамка незначительно повышает сопротивление теплопередаче. Конструкция стеклопакета закрепляется тиоколом или другим подходящим герметиком.

Между стёклами часто находится сухой воздух, однако для улучшения характеристик сопротивления теплопередаче внутрь стеклопакета закачивают инертные газы (аргон, ксенон, криптон) или углекислый газ.

Например, аргон не только повышает теплоизоляцию, но и положительно влияет на шумоизоляцию. Главное качество стеклопакетов с аргоном заключается в том, что они не только сохраняют тепло в помещении в холодное время года, но и поддерживают в нём комфортную температуру в жаркое время.

Существует технология по изготовлению стеклопакетов с вакуумной прослойкой, но она достаточно редка. При такой технологии два стёкла отстоят друг от друга на расстоянии менее миллиметра, а для предотвращения их слипания между стёклами находятся распорки (пиллары) из металла или стеклокерамики с шагом 2-4 см.

Стеклопакеты различаются по способу изготовления:

  • Изготовление по стандартной технологии, где есть металлический или пластиковый спейсер, в который засыпается молекулярное сито, после чего склееные стёкла обмазываются по кромке силиконом, изомелтом, полисульфидным или полиуретановым герметиком, что является вторичной герметизацией.
  • Изготовление по технологии «тёплый край». Технология новая и перспективная. Отличается от стандартной тем, что вместо многошагового изготовления стеклопакета, здесь используется всего 2 шага(нанесение гибкого спейсера, прессование), что значительно экономит время и деньги. Стеклопакет получается теплее, чем при стандартном способе изготовления.
082amtek.jpg Современный стеклопакет на храме Василия Блаженного Стеклопакеты, которыми остекляют Лахта-центр. На фото показан макет остекления 082amtek.jpg Энергосберегающий стеклопакет

Согласно ГОСТ 24866 стеклопакеты можно классифицировать:

  • По количеству камер. Между каждыми двумя стёклами образуется пространство, называемое камерой. В связи с этим стеклопакеты подразделяют на однокамерные (два стекла), двухкамерные (три стекла) и т. д.
  • По ширине. Ширина стеклопакета — это полная ширина блока вместе со стеклянной и воздушной частью. Встречаются стеклопакеты шириной 14, 16, 18, 20, 22, 24, 28, 32, 36, 40, 42, 44 мм и др.
  • По типам применяемого стекла:

Маркировка стеклопакета[править | править код]

Маркировка стеклопакета — стекло/марка — дистанция/наполнение — стекло/марка. Маркировка всегда начинается с внешнего стекла, обращённого на улицу.

Пример: 8M1-16-4M1-12Ar-4K — 8 мм стекло марки М1, 16 мм возд. дистанция, 4 мм стекло М1, 12 мм дистанция, заполнение аргон, 4 мм К-стекло.

Теплоизоляция[править | править код]

С ростом межстекольного пространства от ~10 мм до ~16 мм (в каждой камере) теплоизоляционные характеристики стеклопакета растут, но свыше 24 мм начинают ухудшаться в силу роста конвективной теплопередачи в межстекольном пространстве. Оптимальная ширина дистанционной рамки для двухкамерного энергосберегающего стеклопакета, заполненного аргоном (Ar) составляет 14 мм.

Звукоизоляция[править | править код]

Что касается вопроса звукоизоляции тех или иных стеклопакетов, то тут действуют обычные законы физики:

  • в основной степени уровень звукоизоляции зависит от массы преграждающего материала, в данном случае стеклопакета. Чем выше масса стеклопакета на выбранную единицу площади, тем его звукоизолирующий эффект на этой площади выше. То есть и так как обычный двухкамерный стеклопакет, состоящий из трёх стёкол толщиной 4мм (например, даже 4-6-4-6-4) тяжелее, чем такой же по площади однокамерный 4-16-4, то, соответственно, и его звукоизолирующие характеристики лучше.
  • уровень звукоизоляции зависит также и от общей толщины звукоизолирующего материала. Двухкамерный стеклопакет, в котором присутствуют, соответственно, 3 стекла и который обычно используется не толще 48 мм, в любом случае имеет воздушные прослойки. Человеческий же слух в состоянии ощутить улучшение звукоизоляции тремя одинаковыми стёклами, если каждое межстекольное пространство увеличить не менее, чем на 5-7 см (не мм) и получить соответствующий стеклопакет толщиной около 115—120 мм. Ведь только такое увеличение толщины стеклопакета обеспечит повышение его звукоизоляции не менее, чем на 1дБА — тот уровень, который человеческий слух уже в состоянии распознать. Вывод — разница в степени звукоизоляции стеклопакетов 4-6-4-6-4 и 4-16-4-16-4 для человеческого слуха неуловима.
  • уровень звукоизоляции зависит от разнородности звукоизолирующего материала. То есть на звукоизолирующие характеристики стеклопакета одной и той же толщины существенно повлияет применение стёкол разной толщины (4 мм, 6 мм, 8 мм, триплекс и т.д).
  • использование в одном стеклопакете дистанционных рамок разной ширины на уровень звукоизоляции стеклопакета в целом не влияет никак. Использованием дистанционных рамок разной ширины в одном стеклопакете можно всего-лишь исключить явление звукового резонанса, когда при прохождении того или иного звукового потока конкретной частоты через стеклопакет, в случае совпадения данной частоты звука с вынуждающие колебания стеклопакета, возможно резкое его усиление, а не ослабление. Резонанс в обычной природе — явление крайне редкое.

На шумозащиту ширина дистанции оказывает большое влияние; чем шире, тем выше звукоизоляционные свойства стеклопакета. Ощутимый результат даёт применение триплекса и более толстых стёкол.

Применение однокамерных стеклопакетов[править | править код]

Однокамерные узкие стеклопакеты зачастую используются для остекления балконного блока, когда сам балкон снаружи уже остеклён.

В случае больших оконных блоков также устанавливаются однокамерные стеклопакеты — для исключения провисания и слипания стёкол под действием их собственного веса. При этом необходимо комплектовать их более толстыми стёклами, начиная от 5 мм.

Ударопрочность[править | править код]

В случае, если возможны механические повреждения конструкции (входные группы, витринные стеклопакеты, окна в помещениях спортивного и игрового направления), используются более толстые и ударопрочные стёкла: триплекс, закалённые, с ударопрочной плёнкой.

Излучение тепла работает по тем же законам, что и отражение, преломление и распространение электромагнитных волн. При этом интенсивность излучения тепловой энергии, исходящей от конкретного тела, прямо пропорционально температуре последнего. Коэффициент теплового излучения зависит в том числе и от химического состава излучающей поверхности. В стеклопакетах потери тепловой энергии могут быть на уровне 60 %. Этот показатель можно снизить за счёт применения тонкопленочных покрытий, выполненных на основе оксида металлов, до 5 %.

С учётом относительно высокой степени теплопроводности стёкол, для повышения уровня энергоэффективности стеклопакетов остаются следующие основные методы: — заполнение камер инертными (аргон, криптон) или активными газами (углекислым и смесями на его основе), которые обладают минимальным межатомным взаимодействием; — создание вакуума внутри стеклопакета.

В результате конвекции внутри стеклопакета происходит перемещение нагретого газа в верхнюю часть камеры, а охлаждённого — в нижнюю. При увеличении объёма камеры, наполненной газом, теплопроводность снижается. За счёт подбора расстояния между стёклами можно добиться снижения уровня естественной конвекции и, таким образом, уменьшить теплопотери: при падении скорости движения атомов в камере, энергоэффективность повышается. В настоящее время считается, что с этой точки зрения самым эффективным является расстояние между стёклами в диапазоне от 16 до 24 мм.

Через классическое двойное остекление теряется на 30-40 % тепловой энергии больше, чем через однокамерный стеклопакет.

Существуют также стеклопакеты с электроподогревом.

Производителями стеклопакетов на сегодняшний день наиболее часто являются сами компании, занимающиеся производством окон. Однако есть и компании, которые производят только стеклопакеты.

Отправить ответ

avatar
  Подписаться
Уведомление о
