Что такое светодиодная лента — виды, конструкция, устройство LED ленты

1. Что такое светодиодная лента?
2. Конструкция светодиодной ленты
3. Виды светодиодных LED лент
4. Регулировка излучения светодиодной ленты
5. Способы прокладки ленты
6. Подключение СДЛ
7. Ошибки при подключении
8. Блоки питания для светодиодных лент
9. Применение светодиодных лент
10. Основные преимущества LED лент
11. Недостатки светодиодной ленты

Что такое светодиодная лента?

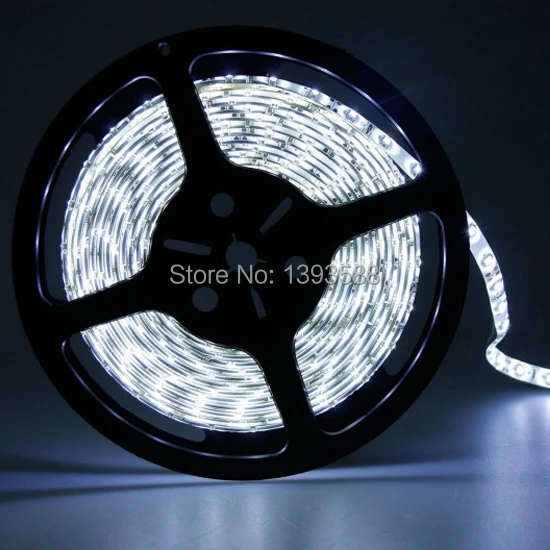

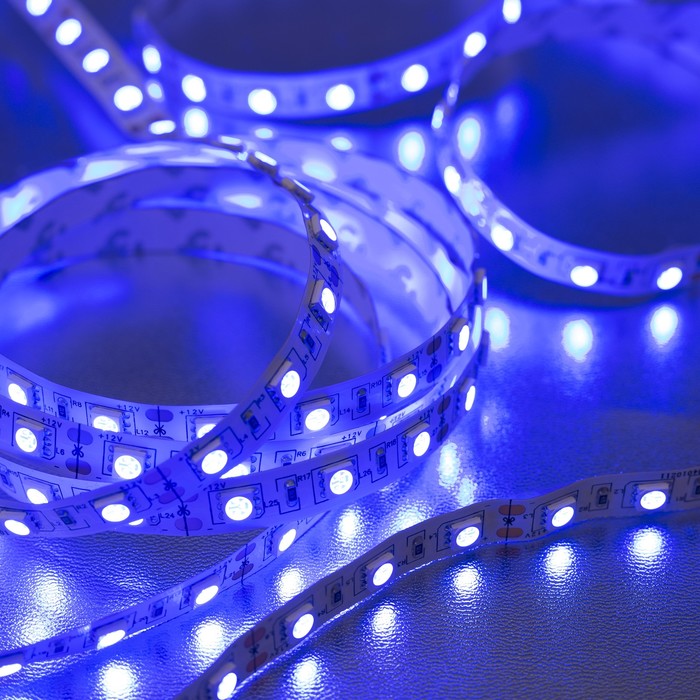

Светодиодная лента — это гибкая лента, на которую с одной стороны прикреплены светодиоды, а на другую нанесена клейкая основа. Диоды расположены группами, по 3 светодиода в каждой группе. Длину можно изменять простыми ножницами. Подключается к сети с помощью блока питания. Применяются для подсветки мебели, полок, комнат, потолков и других решений. Цены указаны за 1 метр (мин. заказ 5 метров — упаковка).

Глоссарий:

  • SMD 3528 — излучающий прибор, предназначенный для монтажа на поверхности.
  • Чип — кристалл из полупроводникового материала.
  • Люминофор — вещество, поглощающее энергию, создаёт яркий световой поток.
  • Подложка — гнущаяся плата с элементами.
  • Клейкая основа — закрепляющая СД полосу.
  • Люмен — световой поток обозначается (лм).
  • RGB контроллер — устройство регулировки цвета и управления режима излучения.
  • ДП — дистанционный пульт с широкими функциональными возможностями.
  • Авторитетные производители светодиодной продукции (брендовые): Philips, LG, Epstar, Samsung.
  • СД — источник излучения.
  • БП — блок питания.
  • Кельвин — единица измерения световой интенсивности излучения обозначается (К).
  • Драйвер — источник тока для ленты.

Конструкция светодиодной ленты

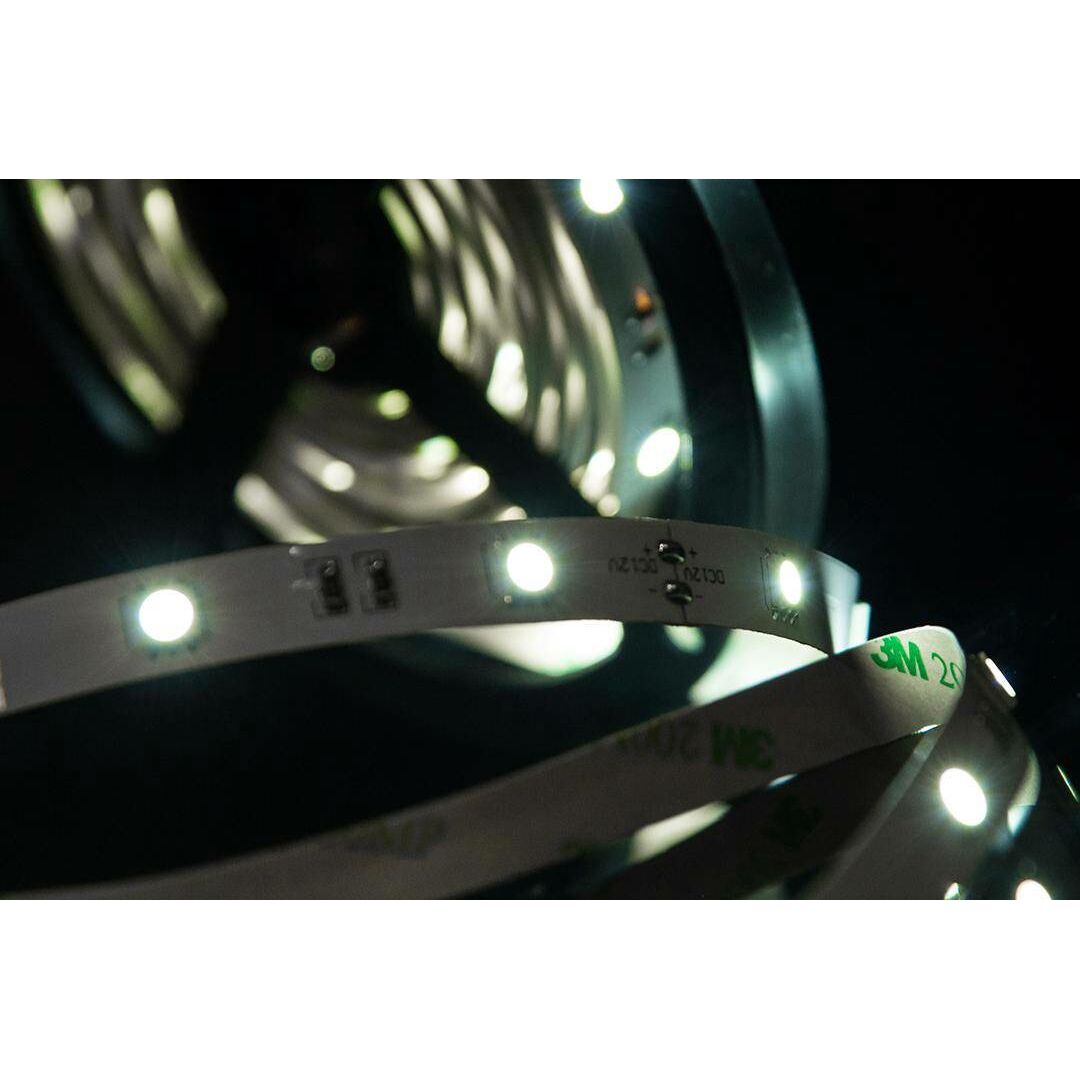

Главным элементом ленты являются светодиоды, припаянные с установленным расстоянием друг от друга к гибкой плате (подложке), а также ограничительными резисторами.

Ширина ленты колеблется 8—20 мм и по высоте с элементами менее 5 мм. На тыльной части нанесён клеящий слой. Стандартная длина пять метров. При изготовлении используют технологию миниатюризацию высокого уровня SMD и DIP.

Также в комплект с LED лентой входят: контроллеры, преобразователи, усилители, специальные клипсы, соединяющие провода. Для одноцветных применяют двух контактные, для полихромных — на четырёх.

Виды светодиодных LED лент

Они зависят от типа применяемых светодиодов и различают:

  1. Количеством светодиодов пропорционально величине излучения.

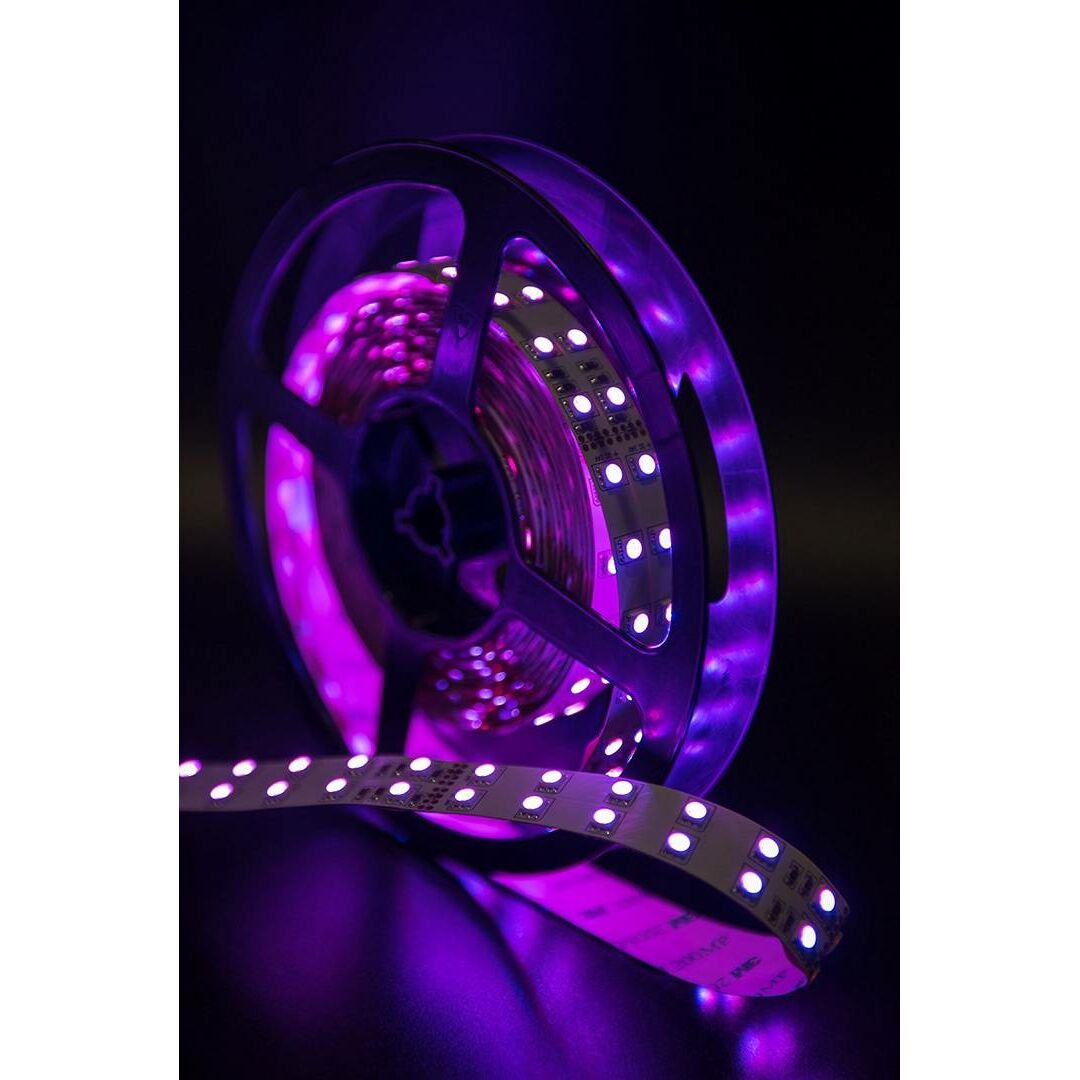

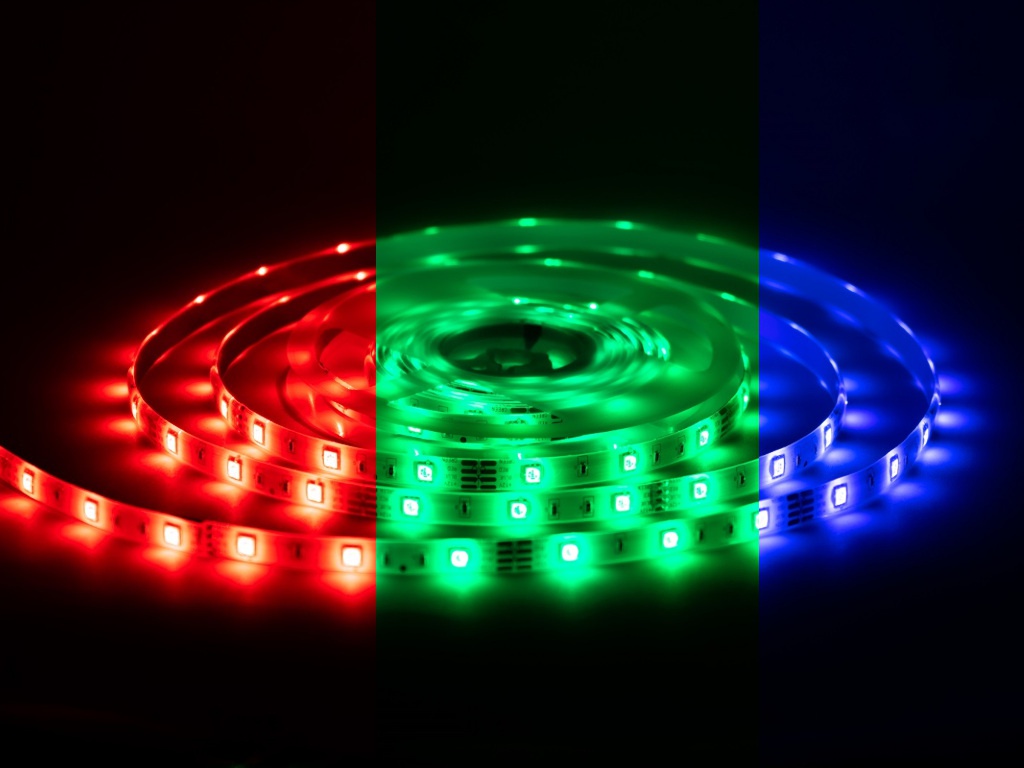

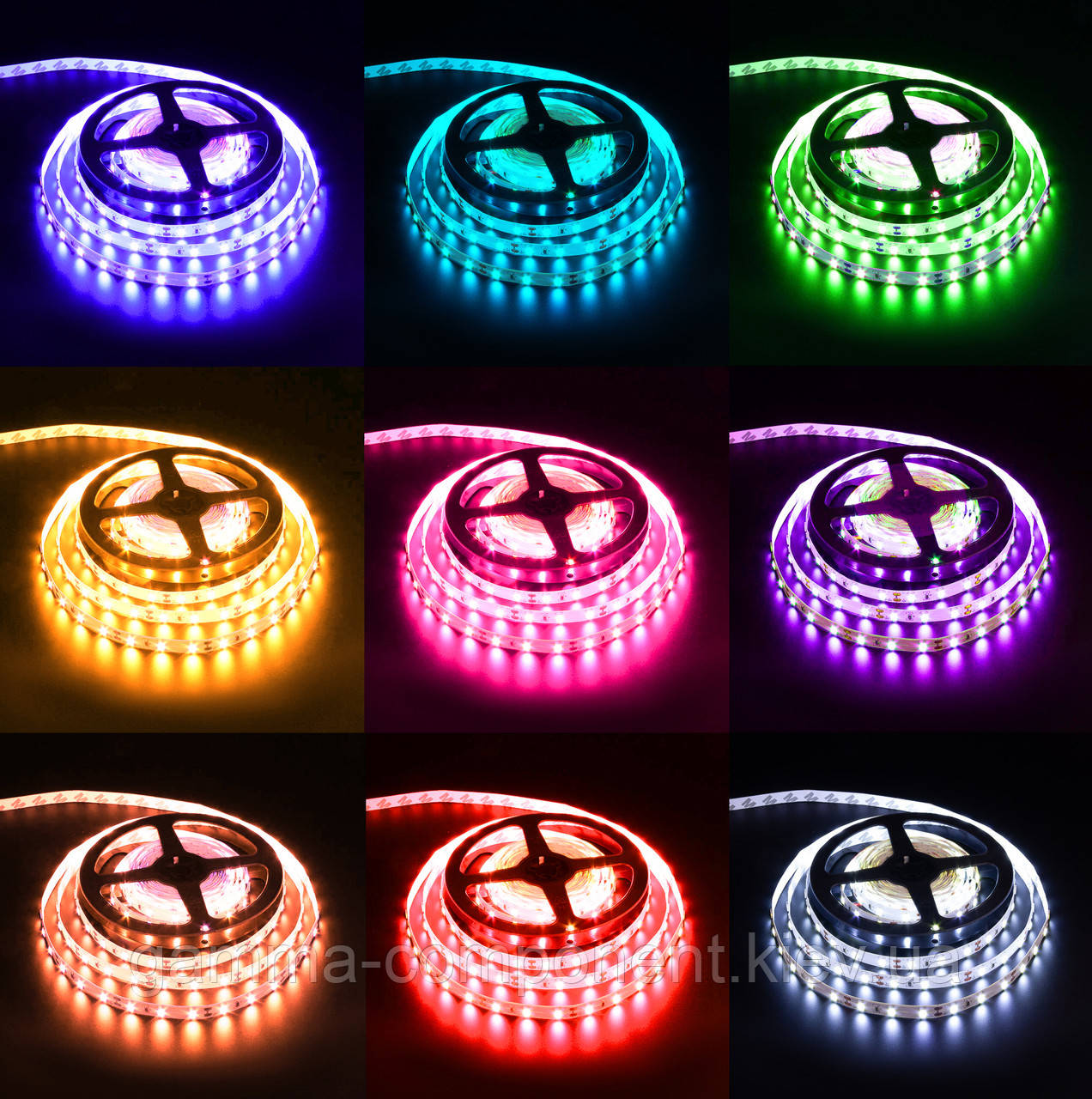

  2. Свечением: цветным (любого оттенка) и монохромным (с одним основным колером). Пример RGB. Используя светодиоды с устроенными излучателями трёх разных цветов: Read, Green, Blue в переводе с английского красного, зелёного, голубого.
  3. Различной хроматической температуры с границами от 2700 до 10 тыс. Кельвинов. Пример, лампа накаливания в 100 Вт имеет 2800 К. Люминесцентная (белого света) 3500 К.

Характерные различия светодиодных лент

По типу применяемых светодиодов:

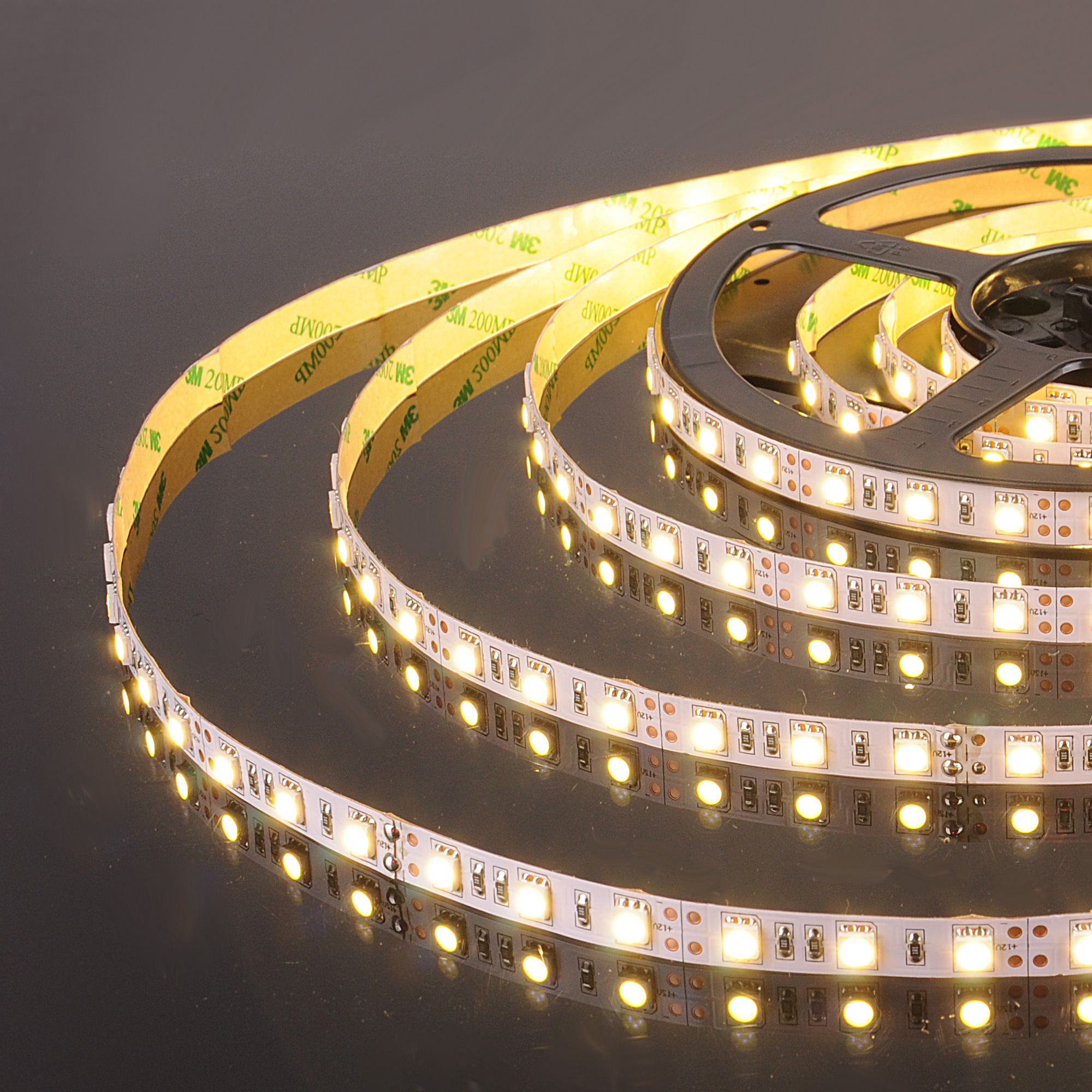

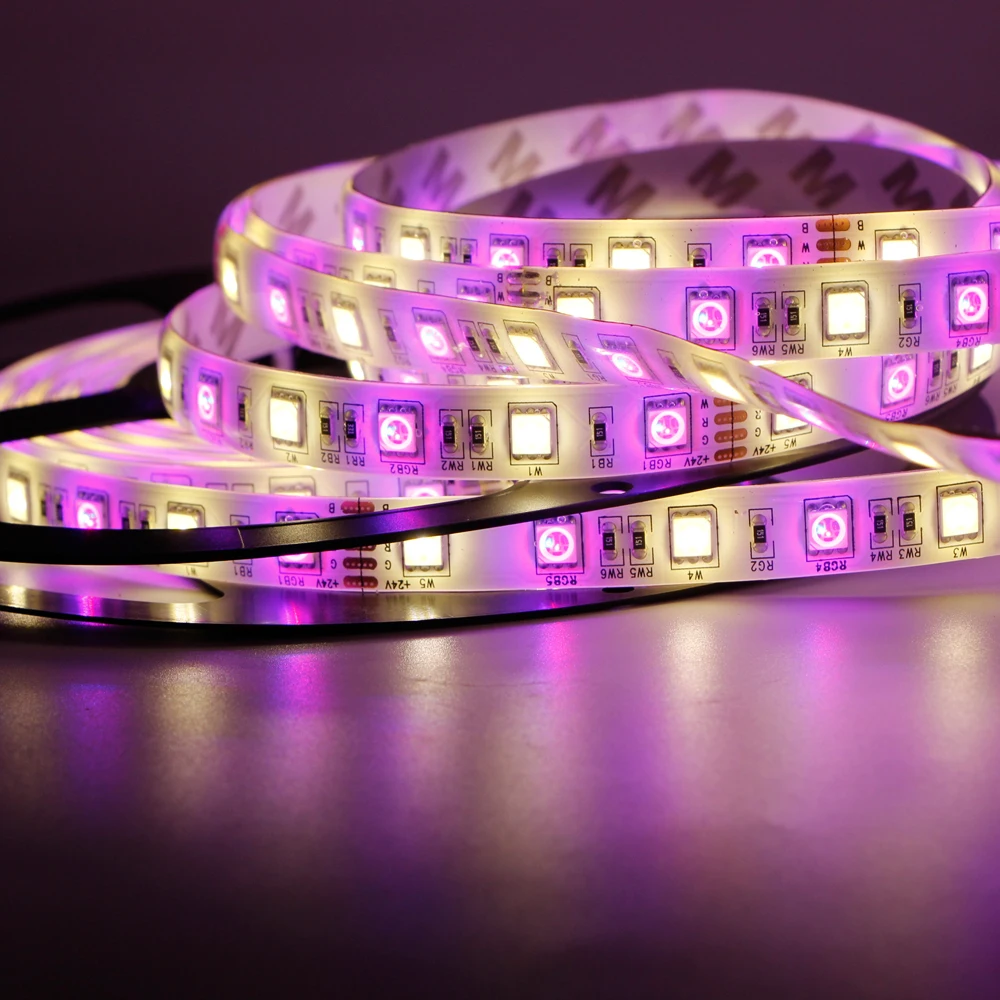

Основными источниками света являются светодиоды SMD 3528, 5050. Первый имеет один излучающий кристалл с потоком до 6 люмен (лм). Второй — три, собранный как монохромным, так и многоцветным элементом RGB. Аббревиатура обозначает: первая буква — красный свет, вторая — зелёный и последняя синий. Контроллер управляет свечением кристаллов, получая разные цвета излучения.

По наличию диодов в одном метре:

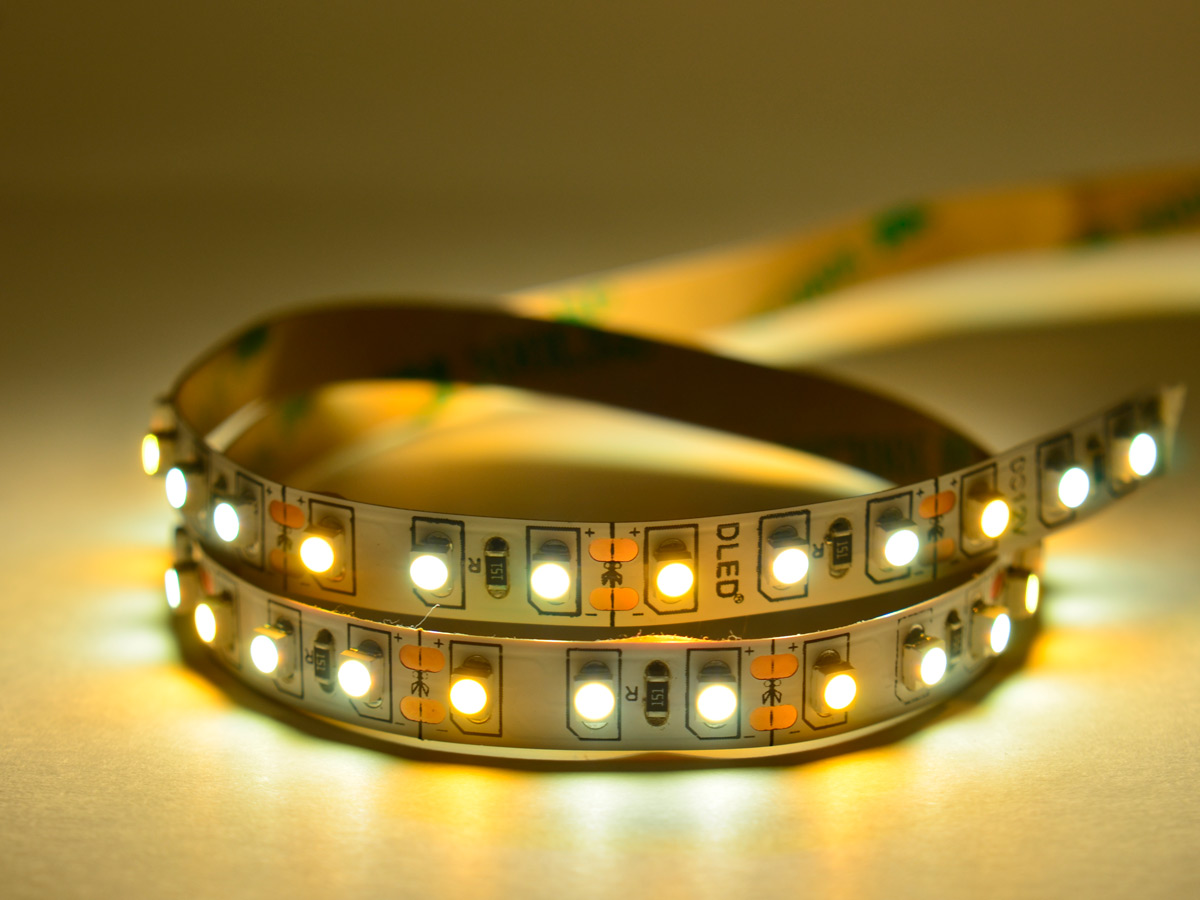

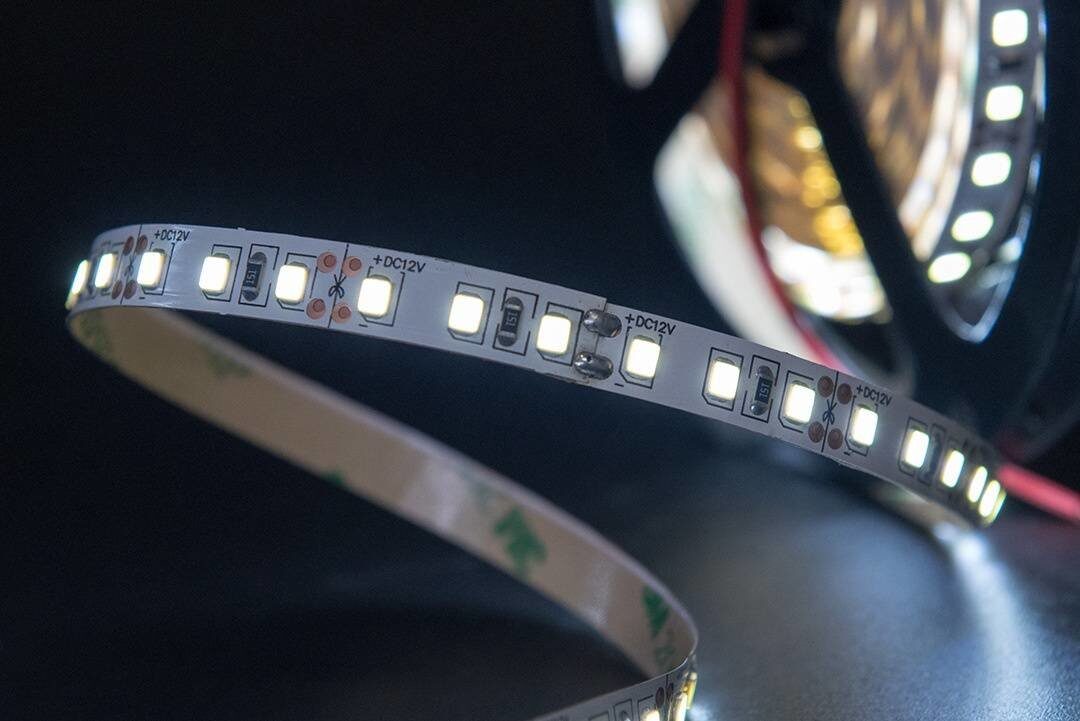

Сравнивая SMD 3528 и их количество в светодиодной ленте 60 или 120 штук, она имеет поток 300 или 600 лм/метр. Мощность потребления соответственно в два раза больше 4,8 Вт/м. SMD 5050 имеет 30, 60 диодов на таком же отрезке. Поток одного 18 лм. Вместе дают 540 и 1080 сообразно. Сравнивая ЛН 75 Вт, излучающую около 850 лм, с круговым свечением, и светодиодную направленного освещения, имеющую 120.

По качеству использованных элементов:

LED ленты делятся на профессиональные и эконом класса, различные по цене. В первом применены качественные, проверенные контрольными испытаниями резисторы и светодиоды с большими сроками работы. Комплектация второго выполнена дешёвыми деталями с более низкими параметрами, но пригодными для подсветки.

По степени защиты:

Обозначение IP 20 и подобные ему, расшифровывают как международный стандарт Ingress Protection. В переводе подразумевается система защиты электрических элементов покрытием от проникновения в устройство, влаги, пыли и других нежелательных предметов, и веществ. Первая цифра указывает защиту от твёрдых включений, вторая — от влажных факторов. Чем она больше, тем лучше конструкция защищена от неблагоприятного влияния среды.

По цвету температуры и свечения

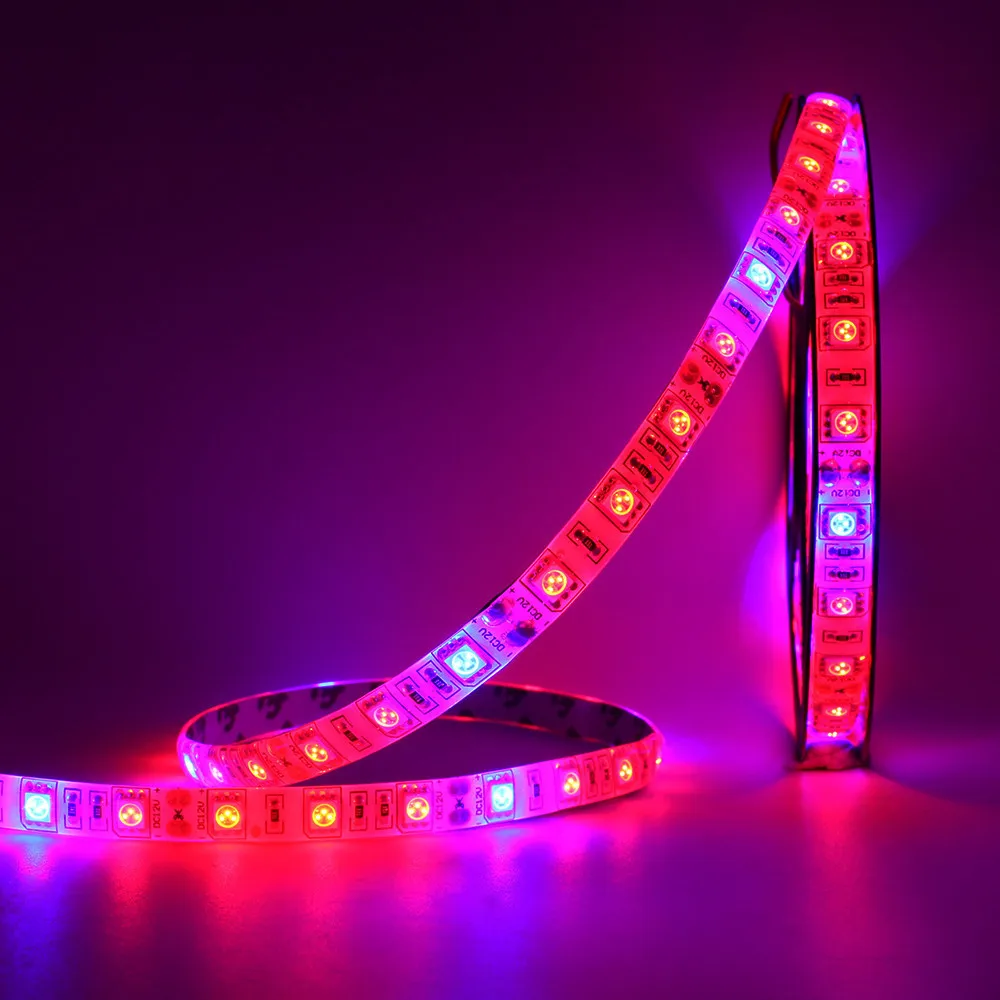

Производители изделия поставляют светодиодные ленты всех семи основных колеров: начиная от белого и до синего. Светодиодная лента RGB излучает сразу несколько цветов.

По окраске основания (подложки)

Как правило, оно имеет два цвета: белый, жёлтый, а реже тёмного оттенка.

Регулировка излучения светодиодной ленты

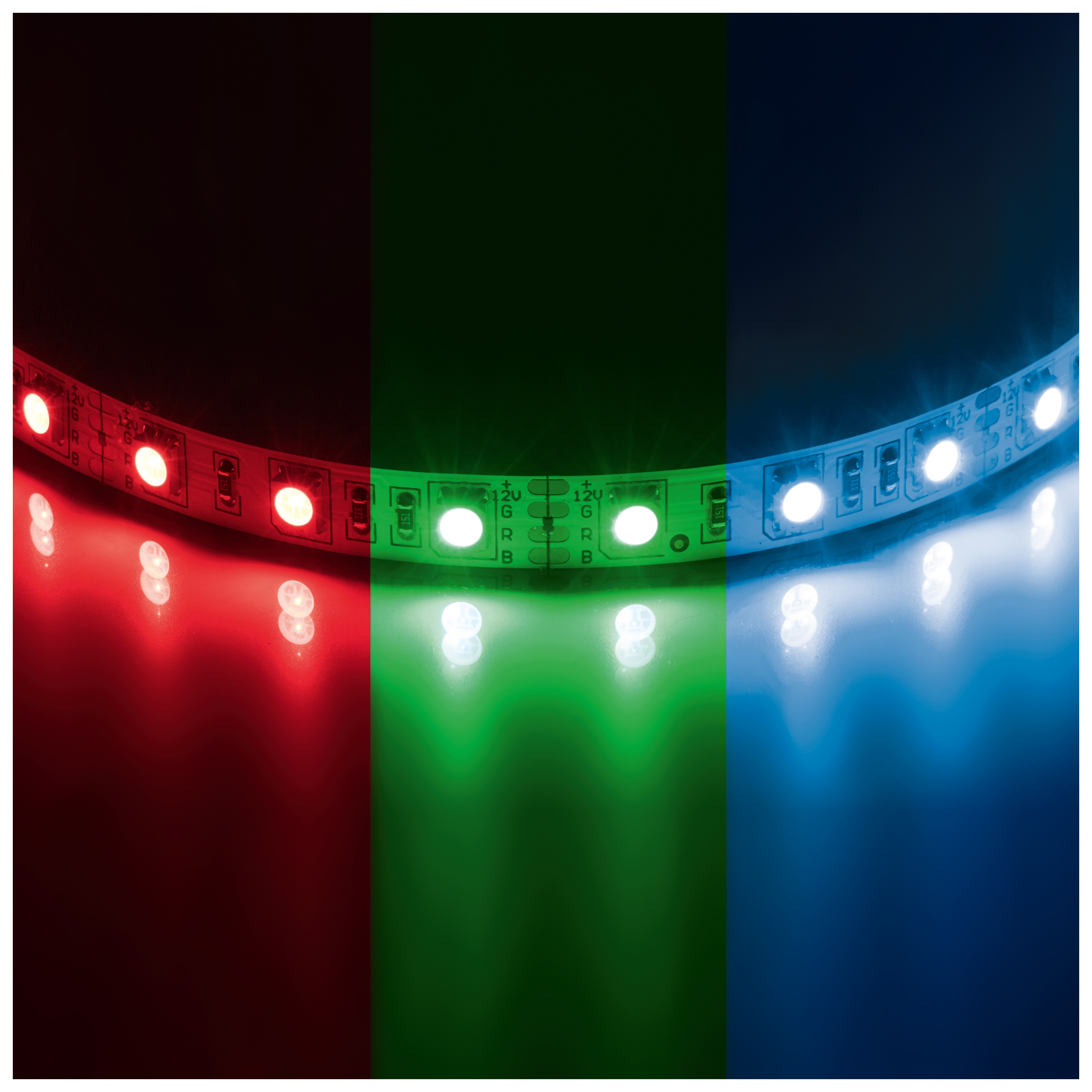

Регулировку яркости и цвета светодиодной ленты выполняет контроллер, изменяющий поток излучения отдельно по каждому колеру. Необходимый режим задаёт пульт дистанционного управления (ПДУ). Который бывает кнопочным, сенсорным, инфракрасным или радио. Последний может «командовать» одним контроллером или целой группой. Датчики движения подключают подсветку и освещение. Для монохромного, достаточно преобразователя напряжения. Выключатели, прерыватели расположены по месту. Источник питания ленты желательно закреплять возле её начала или конца.

Ориентация свечения

По наклону потока LED ленты разделяют на 2 группы: бокового и переднего излучения. Во второй оно направлено перпендикулярно к поверхности основания. Применяют для подсветки рекламы, интерьера, автомобиля. В первой поток распространяется параллельно плоскости, на которой закреплены элементы. Их устанавливают в отверстиях рекламных конструкций, выделяя информацию по контуру.

Прокладка ленты

Существующие способы её монтажа, оптимальны для выполнения разных задач и показывают неодинаковые результаты. При устройстве не следует переламывать, изгибать или перекручивать подложку, оберегая от повреждений токоведущих соединений.

Закрепление ленты на мебель, в комнате. Подсветка шкафов, ниш, эффектных эстетически зон. Ленту размещают внутри предметов, интерьера. Необходимо очистить и обезжирить поверхность, а затем прочно прикрепить. Не стоит забывать про отвод тепла, так как дтоды тоже нагреваются,

Устройство в настенных и потолочных нишах. При установке СДЛ на гипсокартонной плоскости её предварительно шпаклюют, выравнивают, покрывают одним слоем грунтовки. Место размещения преобразователя и контроллера не ухудшает отвод тепла и позволяет свободный доступ для их осмотра и ремонта. Дополнительно укрепляют бортики, рассеивающие поток света, ослепляющего глаза. Светодиодную полосу устанавливают после окончательного закрепления всех гипсокартонных плит шурупами. В противном случае они могут повредить ленту или быть причиной короткого замыкания.

Монтаж светодиодной ленты в помещении. Её можно закрепить на полиуретановых плинтусах или на любой высоте (зоне) комнаты, предварительно на обезжиренное место. Устройство в специальном коробе. Низкая механическая прочность требует монтировать её в алюминиевых профилях с внешним светофильтром. Они и защищают от механических повреждений, скручивание, разрывов, попадания пыли и частично влаги. Перед закреплением профиля планируют и подчеркивают на плоскости линию его размещения. Закрепив, внутрь наклеивают СДЛ. Вполне безопасно такой монтаж устройства можно расположить близко к полу.

Подключение СДЛ

Длина последовательно соединённых лент ограничена. Увеличение их количества требует применить параллельную схему соединений. Ниже перечисляются некоторые советы самостоятельного монтажа светодиодных устройств. Ведь статистикой подсчитано, что причиной выхода из эксплуатации подсветки или освещения, около 90%, может быть неправильное монтирование.

Совет первый.

Сначала закрепляют специальный анодированный алюминиевый профиль серебряного цвета. Шириной 18 мм, высотой 9 мм. Он выполняет важную роль охлаждающего радиатора. Вбирает избыточное тепло и рассеивает в пространство. Поверхность из других материалов не подходит. Влияние повышенной температуры уменьшает яркость светодиодов. Со временем они тускнеют до полного выхода из строя. Алюминиевый профиль позволяет применять рассеивающие линзы разной прозрачности.

Совет второй.

Лента 5 метров работает в оптимальном режиме. При необходимости удлинить подсветку их соединяют параллельно. Каждую стандартную ленту подключают отдельно к источнику питания.

Третий совет.

Блок питания выбирают на 15—30% больше суммарной мощности, потребляемой LED лентой. Такой запас гарантирует оптимальную работу устройства и долгий срок службы.

Ошибки при подключении светодиодной ленты

Светодиодные ленты обладают преимуществами перед традиционными источниками освещения. Они долговечны, виброустойчивы, экономичны и к тому же имеют малые габариты. Иногда, выше перечисленные достоинства полностью не реализуются на практике. При подключении необходимо исключить такие моменты.

  1. Нельзя рассматривать СД как аналог обычных устройств освещения. Это нелинейный полупроводниковый осветительный прибор с отличительной технической характеристикой.
  2. Ошибочно подсоединять СД непосредственно к источнику питания (рис 1). Подключают последовательно через резистор, влияющей на величину тока (рис 2) или драйвера, параметрами которого являются выходной ток и мощность (рис 3).

  3. Неправильно подключать параллельно к одному источнику. От такого подсоединения излучение будет различным по яркости. При выходе из строя одного светодиода (рисунок 4), растёт ток на другом, ускоряющий его деградацию.



  4. Ошибочно последовательное подключение ленты с элементами разных номиналов. При этом элементы тускло светятся или ускоряется их износ. Ток в цепи зависит от величины ограничивающего резистора (рис. 5).
  5. Установка элемента (R) с неподходящим сопротивлением. Несоответствие тока параметрам, приведёт к перегреву кристалла, сокращению срока службы.
  6. Применение ограничивающего резистора с заниженным номиналом, ускоряющего разрушение (рис. 6).
  7. Необходимо регулировать обратное напряжение. Потому что, увеличение тока вызовет перегрев полупроводника, тепловой пробой и выход СД из строя. Рисунки 7, 8.

Блоки питания для светодиодных лент

Типы

Существуют различные варианты конструкций и назначений БП.
Открытый, выполнен в металлическом или пластмассовом корпусе без защиты от влаги. Предназначен для использования внутри здания в сухой атмосфере. Его мощность варьируется от 6 до 360 Вт.

Непроницаемый. Изготовлен в алюминиевом корпусе, одновременно служащим защитой от влаги и эффективным радиатором отвода тепла. Конструкцию прибора малой мощности помещают в пластиковую оболочку уменьшенного размера.

Закрытый блок. Смонтирован в металлическом корпусе, защищён от влаги по классификации IP 54. Он пригоден для внешней установки. Мощность колеблется от 60 до 360 Вт.

Блок питания на 24 Вольт не отличается по структуре от такого же на 12 В. Практически он чуть больше и тяжелее. Для примера, устройство освещения или подсветки 5-метровой лентой подходит БП мощностью 200 Вт.

Расчёт мощности блоков питания

Прибор преобразует переменные 220 в. в постоянные 12 или 24 вольта. При вычислении исходят из таких параметров: используемой мощности одним метром СДЛ, длины всех участков (отмечено на упаковке товара) и плюс коэффициент запаса в пределах 1,15 — 1,30. Подсчитывают по формуле Мб = Мл x Дл. x K. В ней Мб — мощность блока питания. Мл — потребляемая одним метром ленты. Дл. — её длина. K — показатель запаса. Он составляет 30% и равен 1,3. Меньший коэффициент желательно не выбирать. Не допускать работу прибора на пределе возможностей. Приняв рекомендуемый запас, он «проживёт» дольше. Пример расчёта. При длине ленты десять метров и 5 Вт мощности на один метр, заданным коэффициентом 1,3 получим главный показатель Блока — 65 Вт. Ближайшими к этому параметру будут 80 или 100 Вт. Первая модель предпочтительнее.

Подключение блока питания

На блоке питания видны клеммы, расположенными под буквами L и N. Это вход сети 220 вольт. Обозначено подсоединение «земля». Контакты с учётом полярности проводов: минусового — V, — V и плюсового +V + V. Эти клеммы смонтированы параллельно. Можно подключать одновременно выходы на две светодиодные ленты. Чем мощнее блок, тем больше у него пар (контактов). Полярность необходимо соблюдать. Для подключения СДЛ имеются два провода. Красного цвета (плюсовой) и чёрный (минусовой).

Порядок подсоединения такой. Сначала подают к блоку сетевое питание, потом к проводам LED ленты. На приборе устроена регулировка (подстройка) входящего напряжения, поступающего к ленте. Если она потребляет 12 вольт подавать больше не рекомендуется. Допускается 11 в. При этом она будет работать дольше. Многоцветную ленту, подключают через контроллер четырьмя проводами. Красным, зелёным, чёрным, синим. Окраска каждого соответствует цвету излучения и подсоединяется к своей клемме. Они расположены под надписью Light (свет). Контакты, обозначенные POWER «+» / «-», подводят к блоку питания. Затем на прибор подают сетевое питание.

Внешний осмотр блока питания

Блок может быть с кулером или без него. На лицевой стороне приведена (здесь приводится часть такой информации): Model Input: AC 100 V / 240 V: DC + 12V 20 A 250 Вт 12 в. Он имеет 9 зажимов. Буквой L обозначена фаза, N — ноль. Отмечены по три клеммы минусов — V и плюсов + V. Сбоку размещён регулировочный резистор. Проверяют работоспособность блока питания. Подключив провода светодиодной ленты (красного цвета к плюсу + V, чёрного к минусу — V), подсоединяют к сети. Таким образом, проверен блок мощностью 250 Вт. Уровень шума кулера, такой же как и в системном блоке стационарного компьютера.

Применение светодиодных лент

Подсветка автомобиля. Днища, на которую потребуется всего пять метров ленты. Салона, колёс, дисков, багажника, ускоряющей поиск нужной вещи. Бардачка, приборной панели, дверных ручек, педалей и ковриков. Такая подсветка может долго существовать, если она смонтирована в металлическом профиле. Нечувствительна колебаниям температуры. Напряжение 12 вольт делает её безопасной. Монтаж не требует высокой квалификации мастера, когда его может выполнить сам желающий. Выбор цветовой гаммы, оттенков громадный. Приводится цифра в 17 млн. Управляя дистанционным пультом или программой изменяют цвет, переливы света, скорость чередования яркости и других спецэффектов, не нарушая безопасность движения на дороге.

Подсветка гардин. СД лента, как гибкая и легко прикрепляемая на поверхность любого материала. На тканевые портьеры, тюль, капрон, гобелен, жалюзи или роликовые шторы. С помощью пульта управления RGB контроллера выбирают или программируют подсветкой гардин. Устраивать такой дизайн безопасно. Ленты малой мощности не нагреваются. Синтетические материалы не повреждаются. Срок службы менее 100 тыс. часов. Подсветка экономична, её можно сравнить с лампой накаливания мощностью в 25 Вт.

Оформление витрин. Основанием применения является возможность устанавливать требуемую освещённость, выбирать цвет потока. Учитывают, что каждый товар, пищевой продукт подсвечивается определённым колером. Например, впечатляет покупателя мороженое, находящееся под голубым светом, кондитерские деликатесы — освещаемые жёлтым. Под излучением СД искрятся стекло и хрусталь, мерцают ювелирные изделия, расположенные под разными углами или рассеивающим потоком. Подсветку применяют в холодильниках, привлекательных винных полок. Этот способ не вредит качеству товара, продуктов, безопасный и экономный.

Подсветка потолка. Применение помогает без затрат обновить, преобразовать мгновенно интерьер помещения по своему настроению. Зрительно скорректировать высоту комнаты, придать настоящее ощущение простора, природного света. Гибкая лента податлива для монтажа в углублениях, легко копирует конфигурацию разных форм. Срок работы около десяти лет. Не требует специального обслуживания, не выходят из строя и замены их новыми узлами и элементами.

Основные преимущества LED лент

  1. Высокая надёжность.
  2. Экологичность.
  3. Простое закрепление светодиодных лент на подготовленной поверхности.
  4. Малые расходы эксплуатации, учитывая показатель соотношения потока света к стоимости.
  5. Светодиодные ленты отличаются большим сроком эксплуатации по сравнению с известными лампами освещения. При оптимальных температурных режимах работает свыше 30 тыс. часов.
  6. Имеется возможность увеличения светового потока пропорционально длине ленты, избегая перегрева составляющих элементов.
  7. Гибкость конструкции разрешает выполнять различные дизайнерские проекты.
  8. Небольшие габариты.
  9. Допустимость регулировки цветового оттенка и яркости.
  10. Безопасность использования.
  11. Отсутствие пульсации.

Недостатки светодиодной ленты

  1. Цена LED ленты выше люминесцентных ламп и накаливания.
  2. Нет взаимозаменяемости с использованием старой арматуры.
  3. По сравнению с белым светодиодом СДЛ имеют невысокий индекс по цветопередаче (около 80).
  4. Недостаточная устойчивость конструкции ленты против механических повреждений.

В данной метке нет товаров.

Что такое светодиодная лента — виды, конструкция, устройство LED ленты

1. Что такое светодиодная лента?
2. Конструкция светодиодной ленты
3. Виды светодиодных LED лент
4. Регулировка излучения светодиодной ленты
5. Способы прокладки ленты
6. Подключение СДЛ
7. Ошибки при подключении
8. Блоки питания для светодиодных лент
9. Применение светодиодных лент
10. Основные преимущества LED лент
11. Недостатки светодиодной ленты

Что такое светодиодная лента?

Светодиодная лента — это гибкая лента, на которую с одной стороны прикреплены светодиоды, а на другую нанесена клейкая основа. Диоды расположены группами, по 3 светодиода в каждой группе. Длину можно изменять простыми ножницами. Подключается к сети с помощью блока питания. Применяются для подсветки мебели, полок, комнат, потолков и других решений. Цены указаны за 1 метр (мин. заказ 5 метров — упаковка).

Глоссарий:

  • SMD 3528 — излучающий прибор, предназначенный для монтажа на поверхности.
  • Чип — кристалл из полупроводникового материала.
  • Люминофор — вещество, поглощающее энергию, создаёт яркий световой поток.
  • Подложка — гнущаяся плата с элементами.
  • Клейкая основа — закрепляющая СД полосу.
  • Люмен — световой поток обозначается (лм).
  • RGB контроллер — устройство регулировки цвета и управления режима излучения.
  • ДП — дистанционный пульт с широкими функциональными возможностями.
  • Авторитетные производители светодиодной продукции (брендовые): Philips, LG, Epstar, Samsung.
  • СД — источник излучения.
  • БП — блок питания.
  • Кельвин — единица измерения световой интенсивности излучения обозначается (К).
  • Драйвер — источник тока для ленты.

Конструкция светодиодной ленты

Главным элементом ленты являются светодиоды, припаянные с установленным расстоянием друг от друга к гибкой плате (подложке), а также ограничительными резисторами. Ширина ленты колеблется 8—20 мм и по высоте с элементами менее 5 мм. На тыльной части нанесён клеящий слой. Стандартная длина пять метров. При изготовлении используют технологию миниатюризацию высокого уровня SMD и DIP.

Также в комплект с LED лентой входят: контроллеры, преобразователи, усилители, специальные клипсы, соединяющие провода. Для одноцветных применяют двух контактные, для полихромных — на четырёх.

Виды светодиодных LED лент

Они зависят от типа применяемых светодиодов и различают:

  1. Количеством светодиодов пропорционально величине излучения.
  2. Свечением: цветным (любого оттенка) и монохромным (с одним основным колером). Пример RGB. Используя светодиоды с устроенными излучателями трёх разных цветов: Read, Green, Blue в переводе с английского красного, зелёного, голубого.
  3. Различной хроматической температуры с границами от 2700 до 10 тыс. Кельвинов. Пример, лампа накаливания в 100 Вт имеет 2800 К. Люминесцентная (белого света) 3500 К.

Характерные различия светодиодных лент

По типу применяемых светодиодов:

Основными источниками света являются светодиоды SMD 3528, 5050. Первый имеет один излучающий кристалл с потоком до 6 люмен (лм). Второй — три, собранный как монохромным, так и многоцветным элементом RGB. Аббревиатура обозначает: первая буква — красный свет, вторая — зелёный и последняя синий. Контроллер управляет свечением кристаллов, получая разные цвета излучения.

По наличию диодов в одном метре:

Сравнивая SMD 3528 и их количество в светодиодной ленте 60 или 120 штук, она имеет поток 300 или 600 лм/метр. Мощность потребления соответственно в два раза больше 4,8 Вт/м. SMD 5050 имеет 30, 60 диодов на таком же отрезке. Поток одного 18 лм. Вместе дают 540 и 1080 сообразно. Сравнивая ЛН 75 Вт, излучающую около 850 лм, с круговым свечением, и светодиодную направленного освещения, имеющую 120.

По качеству использованных элементов:

LED ленты делятся на профессиональные и эконом класса, различные по цене. В первом применены качественные, проверенные контрольными испытаниями резисторы и светодиоды с большими сроками работы. Комплектация второго выполнена дешёвыми деталями с более низкими параметрами, но пригодными для подсветки.

По степени защиты:

Обозначение IP 20 и подобные ему, расшифровывают как международный стандарт Ingress Protection. В переводе подразумевается система защиты электрических элементов покрытием от проникновения в устройство, влаги, пыли и других нежелательных предметов, и веществ. Первая цифра указывает защиту от твёрдых включений, вторая — от влажных факторов. Чем она больше, тем лучше конструкция защищена от неблагоприятного влияния среды.

По цвету температуры и свечения

Производители изделия поставляют светодиодные ленты всех семи основных колеров: начиная от белого и до синего. Светодиодная лента RGB излучает сразу несколько цветов.

По окраске основания (подложки)

Как правило, оно имеет два цвета: белый, жёлтый, а реже тёмного оттенка.

Регулировка излучения светодиодной ленты

Регулировку яркости и цвета светодиодной ленты выполняет контроллер, изменяющий поток излучения отдельно по каждому колеру. Необходимый режим задаёт пульт дистанционного управления (ПДУ). Который бывает кнопочным, сенсорным, инфракрасным или радио. Последний может «командовать» одним контроллером или целой группой. Датчики движения подключают подсветку и освещение. Для монохромного, достаточно преобразователя напряжения. Выключатели, прерыватели расположены по месту. Источник питания ленты желательно закреплять возле её начала или конца.

Ориентация свечения

По наклону потока LED ленты разделяют на 2 группы: бокового и переднего излучения. Во второй оно направлено перпендикулярно к поверхности основания. Применяют для подсветки рекламы, интерьера, автомобиля. В первой поток распространяется параллельно плоскости, на которой закреплены элементы. Их устанавливают в отверстиях рекламных конструкций, выделяя информацию по контуру.

Прокладка ленты

Существующие способы её монтажа, оптимальны для выполнения разных задач и показывают неодинаковые результаты. При устройстве не следует переламывать, изгибать или перекручивать подложку, оберегая от повреждений токоведущих соединений.

Закрепление ленты на мебель, в комнате. Подсветка шкафов, ниш, эффектных эстетически зон. Ленту размещают внутри предметов, интерьера. Необходимо очистить и обезжирить поверхность, а затем прочно прикрепить. Не стоит забывать про отвод тепла, так как дтоды тоже нагреваются,

Устройство в настенных и потолочных нишах. При установке СДЛ на гипсокартонной плоскости её предварительно шпаклюют, выравнивают, покрывают одним слоем грунтовки. Место размещения преобразователя и контроллера не ухудшает отвод тепла и позволяет свободный доступ для их осмотра и ремонта. Дополнительно укрепляют бортики, рассеивающие поток света, ослепляющего глаза. Светодиодную полосу устанавливают после окончательного закрепления всех гипсокартонных плит шурупами. В противном случае они могут повредить ленту или быть причиной короткого замыкания.

Монтаж светодиодной ленты в помещении. Её можно закрепить на полиуретановых плинтусах или на любой высоте (зоне) комнаты, предварительно на обезжиренное место. Устройство в специальном коробе. Низкая механическая прочность требует монтировать её в алюминиевых профилях с внешним светофильтром. Они и защищают от механических повреждений, скручивание, разрывов, попадания пыли и частично влаги. Перед закреплением профиля планируют и подчеркивают на плоскости линию его размещения. Закрепив, внутрь наклеивают СДЛ. Вполне безопасно такой монтаж устройства можно расположить близко к полу.

Подключение СДЛ

Длина последовательно соединённых лент ограничена. Увеличение их количества требует применить параллельную схему соединений. Ниже перечисляются некоторые советы самостоятельного монтажа светодиодных устройств. Ведь статистикой подсчитано, что причиной выхода из эксплуатации подсветки или освещения, около 90%, может быть неправильное монтирование.

Совет первый.

Сначала закрепляют специальный анодированный алюминиевый профиль серебряного цвета. Шириной 18 мм, высотой 9 мм. Он выполняет важную роль охлаждающего радиатора. Вбирает избыточное тепло и рассеивает в пространство. Поверхность из других материалов не подходит. Влияние повышенной температуры уменьшает яркость светодиодов. Со временем они тускнеют до полного выхода из строя. Алюминиевый профиль позволяет применять рассеивающие линзы разной прозрачности.

Совет второй.

Лента 5 метров работает в оптимальном режиме. При необходимости удлинить подсветку их соединяют параллельно. Каждую стандартную ленту подключают отдельно к источнику питания.

Третий совет.

Блок питания выбирают на 15—30% больше суммарной мощности, потребляемой LED лентой. Такой запас гарантирует оптимальную работу устройства и долгий срок службы.

Ошибки при подключении светодиодной ленты

Светодиодные ленты обладают преимуществами перед традиционными источниками освещения. Они долговечны, виброустойчивы, экономичны и к тому же имеют малые габариты. Иногда, выше перечисленные достоинства полностью не реализуются на практике. При подключении необходимо исключить такие моменты.

  1. Нельзя рассматривать СД как аналог обычных устройств освещения. Это нелинейный полупроводниковый осветительный прибор с отличительной технической характеристикой.
  2. Ошибочно подсоединять СД непосредственно к источнику питания (рис 1). Подключают последовательно через резистор, влияющей на величину тока (рис 2) или драйвера, параметрами которого являются выходной ток и мощность (рис 3).

  3. Неправильно подключать параллельно к одному источнику. От такого подсоединения излучение будет различным по яркости. При выходе из строя одного светодиода (рисунок 4), растёт ток на другом, ускоряющий его деградацию.



  4. Ошибочно последовательное подключение ленты с элементами разных номиналов. При этом элементы тускло светятся или ускоряется их износ. Ток в цепи зависит от величины ограничивающего резистора (рис. 5).
  5. Установка элемента (R) с неподходящим сопротивлением. Несоответствие тока параметрам, приведёт к перегреву кристалла, сокращению срока службы.
  6. Применение ограничивающего резистора с заниженным номиналом, ускоряющего разрушение (рис. 6).
  7. Необходимо регулировать обратное напряжение. Потому что, увеличение тока вызовет перегрев полупроводника, тепловой пробой и выход СД из строя. Рисунки 7, 8.

Блоки питания для светодиодных лент

Типы

Существуют различные варианты конструкций и назначений БП.
Открытый, выполнен в металлическом или пластмассовом корпусе без защиты от влаги. Предназначен для использования внутри здания в сухой атмосфере. Его мощность варьируется от 6 до 360 Вт.

Непроницаемый. Изготовлен в алюминиевом корпусе, одновременно служащим защитой от влаги и эффективным радиатором отвода тепла. Конструкцию прибора малой мощности помещают в пластиковую оболочку уменьшенного размера.

Закрытый блок. Смонтирован в металлическом корпусе, защищён от влаги по классификации IP 54. Он пригоден для внешней установки. Мощность колеблется от 60 до 360 Вт.

Блок питания на 24 Вольт не отличается по структуре от такого же на 12 В. Практически он чуть больше и тяжелее. Для примера, устройство освещения или подсветки 5-метровой лентой подходит БП мощностью 200 Вт.

Расчёт мощности блоков питания

Прибор преобразует переменные 220 в. в постоянные 12 или 24 вольта. При вычислении исходят из таких параметров: используемой мощности одним метром СДЛ, длины всех участков (отмечено на упаковке товара) и плюс коэффициент запаса в пределах 1,15 — 1,30. Подсчитывают по формуле Мб = Мл x Дл. x K. В ней Мб — мощность блока питания. Мл — потребляемая одним метром ленты. Дл. — её длина. K — показатель запаса. Он составляет 30% и равен 1,3. Меньший коэффициент желательно не выбирать. Не допускать работу прибора на пределе возможностей. Приняв рекомендуемый запас, он «проживёт» дольше. Пример расчёта. При длине ленты десять метров и 5 Вт мощности на один метр, заданным коэффициентом 1,3 получим главный показатель Блока — 65 Вт. Ближайшими к этому параметру будут 80 или 100 Вт. Первая модель предпочтительнее.

Подключение блока питания

На блоке питания видны клеммы, расположенными под буквами L и N. Это вход сети 220 вольт. Обозначено подсоединение «земля». Контакты с учётом полярности проводов: минусового — V, — V и плюсового +V + V. Эти клеммы смонтированы параллельно. Можно подключать одновременно выходы на две светодиодные ленты. Чем мощнее блок, тем больше у него пар (контактов). Полярность необходимо соблюдать. Для подключения СДЛ имеются два провода. Красного цвета (плюсовой) и чёрный (минусовой).

Порядок подсоединения такой. Сначала подают к блоку сетевое питание, потом к проводам LED ленты. На приборе устроена регулировка (подстройка) входящего напряжения, поступающего к ленте. Если она потребляет 12 вольт подавать больше не рекомендуется. Допускается 11 в. При этом она будет работать дольше. Многоцветную ленту, подключают через контроллер четырьмя проводами. Красным, зелёным, чёрным, синим. Окраска каждого соответствует цвету излучения и подсоединяется к своей клемме. Они расположены под надписью Light (свет). Контакты, обозначенные POWER «+» / «-», подводят к блоку питания. Затем на прибор подают сетевое питание.

Внешний осмотр блока питания

Блок может быть с кулером или без него. На лицевой стороне приведена (здесь приводится часть такой информации): Model Input: AC 100 V / 240 V: DC + 12V 20 A 250 Вт 12 в. Он имеет 9 зажимов. Буквой L обозначена фаза, N — ноль. Отмечены по три клеммы минусов — V и плюсов + V. Сбоку размещён регулировочный резистор. Проверяют работоспособность блока питания. Подключив провода светодиодной ленты (красного цвета к плюсу + V, чёрного к минусу — V), подсоединяют к сети. Таким образом, проверен блок мощностью 250 Вт. Уровень шума кулера, такой же как и в системном блоке стационарного компьютера.

Применение светодиодных лент

Подсветка автомобиля. Днища, на которую потребуется всего пять метров ленты. Салона, колёс, дисков, багажника, ускоряющей поиск нужной вещи. Бардачка, приборной панели, дверных ручек, педалей и ковриков. Такая подсветка может долго существовать, если она смонтирована в металлическом профиле. Нечувствительна колебаниям температуры. Напряжение 12 вольт делает её безопасной. Монтаж не требует высокой квалификации мастера, когда его может выполнить сам желающий. Выбор цветовой гаммы, оттенков громадный. Приводится цифра в 17 млн. Управляя дистанционным пультом или программой изменяют цвет, переливы света, скорость чередования яркости и других спецэффектов, не нарушая безопасность движения на дороге.

Подсветка гардин. СД лента, как гибкая и легко прикрепляемая на поверхность любого материала. На тканевые портьеры, тюль, капрон, гобелен, жалюзи или роликовые шторы. С помощью пульта управления RGB контроллера выбирают или программируют подсветкой гардин. Устраивать такой дизайн безопасно. Ленты малой мощности не нагреваются. Синтетические материалы не повреждаются. Срок службы менее 100 тыс. часов. Подсветка экономична, её можно сравнить с лампой накаливания мощностью в 25 Вт.

Оформление витрин. Основанием применения является возможность устанавливать требуемую освещённость, выбирать цвет потока. Учитывают, что каждый товар, пищевой продукт подсвечивается определённым колером. Например, впечатляет покупателя мороженое, находящееся под голубым светом, кондитерские деликатесы — освещаемые жёлтым. Под излучением СД искрятся стекло и хрусталь, мерцают ювелирные изделия, расположенные под разными углами или рассеивающим потоком. Подсветку применяют в холодильниках, привлекательных винных полок. Этот способ не вредит качеству товара, продуктов, безопасный и экономный.

Подсветка потолка. Применение помогает без затрат обновить, преобразовать мгновенно интерьер помещения по своему настроению. Зрительно скорректировать высоту комнаты, придать настоящее ощущение простора, природного света. Гибкая лента податлива для монтажа в углублениях, легко копирует конфигурацию разных форм. Срок работы около десяти лет. Не требует специального обслуживания, не выходят из строя и замены их новыми узлами и элементами.

Основные преимущества LED лент

  1. Высокая надёжность.
  2. Экологичность.
  3. Простое закрепление светодиодных лент на подготовленной поверхности.
  4. Малые расходы эксплуатации, учитывая показатель соотношения потока света к стоимости.
  5. Светодиодные ленты отличаются большим сроком эксплуатации по сравнению с известными лампами освещения. При оптимальных температурных режимах работает свыше 30 тыс. часов.
  6. Имеется возможность увеличения светового потока пропорционально длине ленты, избегая перегрева составляющих элементов.
  7. Гибкость конструкции разрешает выполнять различные дизайнерские проекты.
  8. Небольшие габариты.
  9. Допустимость регулировки цветового оттенка и яркости.
  10. Безопасность использования.
  11. Отсутствие пульсации.

Недостатки светодиодной ленты

  1. Цена LED ленты выше люминесцентных ламп и накаливания.
  2. Нет взаимозаменяемости с использованием старой арматуры.
  3. По сравнению с белым светодиодом СДЛ имеют невысокий индекс по цветопередаче (около 80).
  4. Недостаточная устойчивость конструкции ленты против механических повреждений.

В данной метке нет товаров.

Светодиодные ленты | Компания Световые Технологии

Ленточные осветительные системы используются в качестве общего или декоративного освещения в коммерческих и частных интерьерах. Основой системы является светодиодная лента – длинная гибкая плата с множеством LED-элементов. Ленты монтируются открытым или закрытым способом. Для закрытой прокладки применяются специальные профили, которые рассеивают свет и защищают диоды/электронику ленты от внешних воздействий.
МГК «Световые Технологии» – один из ведущих российских производителей светотехники – предлагает светодиодные ленты и профили для красивого, качественного и долговечного внутреннего освещения. Вся линейка продукции отвечает европейским стандартам, в наличии есть соответствующие сертификаты.


Основные преимущества светодиодных лент и профилей
  • Энергоэффективность – 10-метровая лента сопоставима с одной лампой накаливания.
  • Долговечность – 50 000 часов работы без потери световых характеристик.
  • Безопасность – светодиоды не содержат ртути, выделяют мало тепла.
  • Эстетичность – лента скрыта внутри аккуратных и стильных профилей.
  • Равномерное освещение – экраны профилей рассеивают свет.
  • Простая установка – лента режется, гнется под геометрию монтажной поверхности.


Светодиодные ленты для подсветки Мы выпускаем LED-ленты для общего и декоративного освещения. В каждую серию входят модификации различной мощности, яркости и длины. Есть одноцветные и многоцветные варианты с RGB-контроллером, с помощью которого можно менять цвет освещения. В каталоге представлены ленты для разных условий эксплуатации:
  • для чистых сухих помещений – Flexline, Flexline Bright и Flexline Color с IP20;
  • для влажных помещений – Flexline IP с IP67 за счет силиконового покрытия.


Светодиодные профили для подсветки Основа профильной системы Profile – анодированный алюминиевый корпус с высокими антикоррозийными свойствами. Экран из матового поликарбоната мягко рассеивает свет, имеет эстетичный дизайн, защищает ленту от влаги и других внешних воздействий. По способу монтажа наш профиль для светодиодной ленты делится на несколько типов – встраиваемый, подвесной, накладной и подвесной/накладной. В комплектацию каждой серии входят соответствующие крепежные элементы и торцевые крышки – глухие и с отверстиями, через которые можно пропустить ленту.


Где применяются светодиодные ленты и профили Ленточная система освещения – востребованный дизайнерский инструмент, с помощью которого можно «играть» с пространством. Множество диодов на ленте позволяют создать равномерное и при этом яркое общее освещение. Эстетичный профиль скрывает ленту и дает мягкий рассеянный свет, является красивым элементом декора, дает возможность расставить световые акценты. Перечисленные качества подходят для решения многих задач:
  • общее освещение ТРЦ, бутиков, ресторанов, баров, гостиниц;
  • акцентная и декоративная подсветка витрин, экспонатов, мебели;
  • оригинальное потолочное освещение в частных домах и квартирах.


Достоинства светодиодных лент и профилей от МГК «Световые Технологии»
  • Большой выбор – есть одноцветные и многоцветные ленты с различными светотехническими характеристиками, профили под разные способы монтажа.
  • Длительный срок службы – светодиоды бесперебойно работают более 50 000 часов, металлические части профилей защищены от коррозии.
  • Удобная комплектация – ленты длиной 5 м поставляются в катушках, в состав профильных систем входят торцевые заглушки и крепежные элементы.
  • Простой и быстрый монтаж – ленты имеют самоклеящуюся основу, профили сразу адаптированы под встраивание, накладную или подвесную установку.

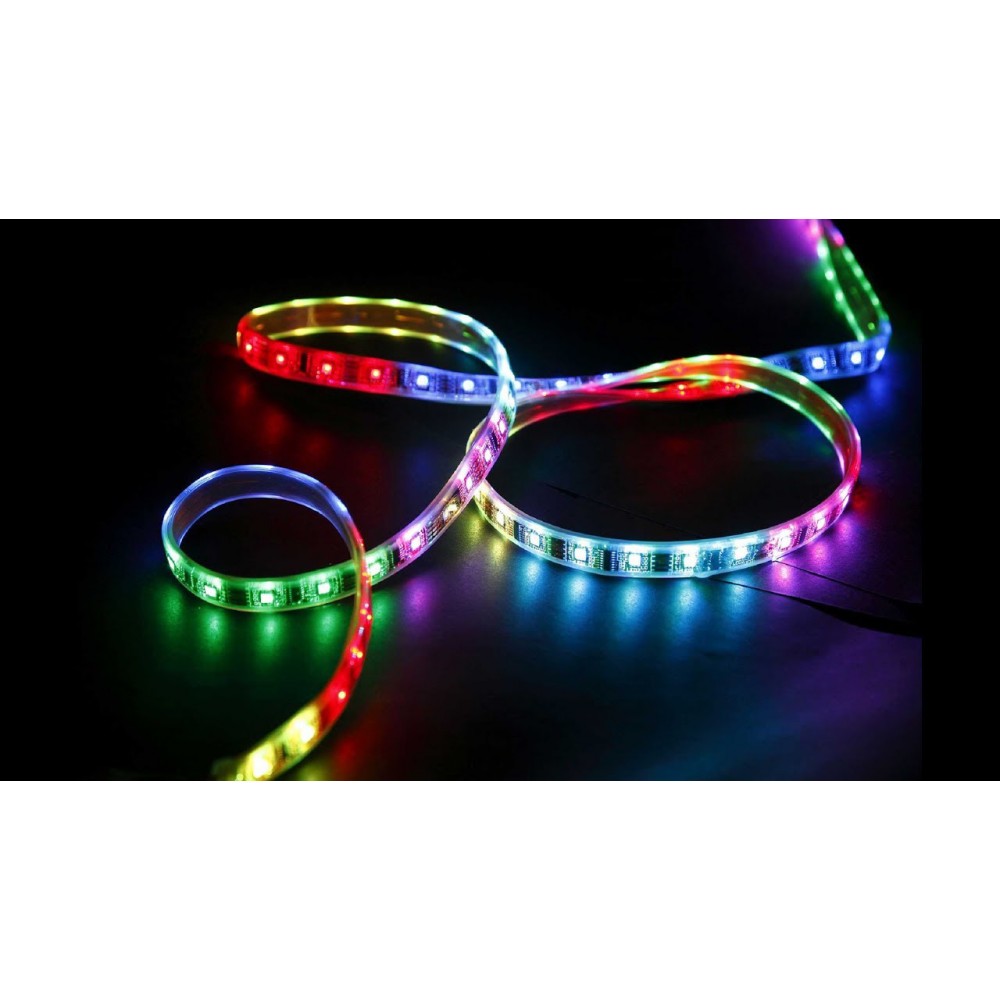

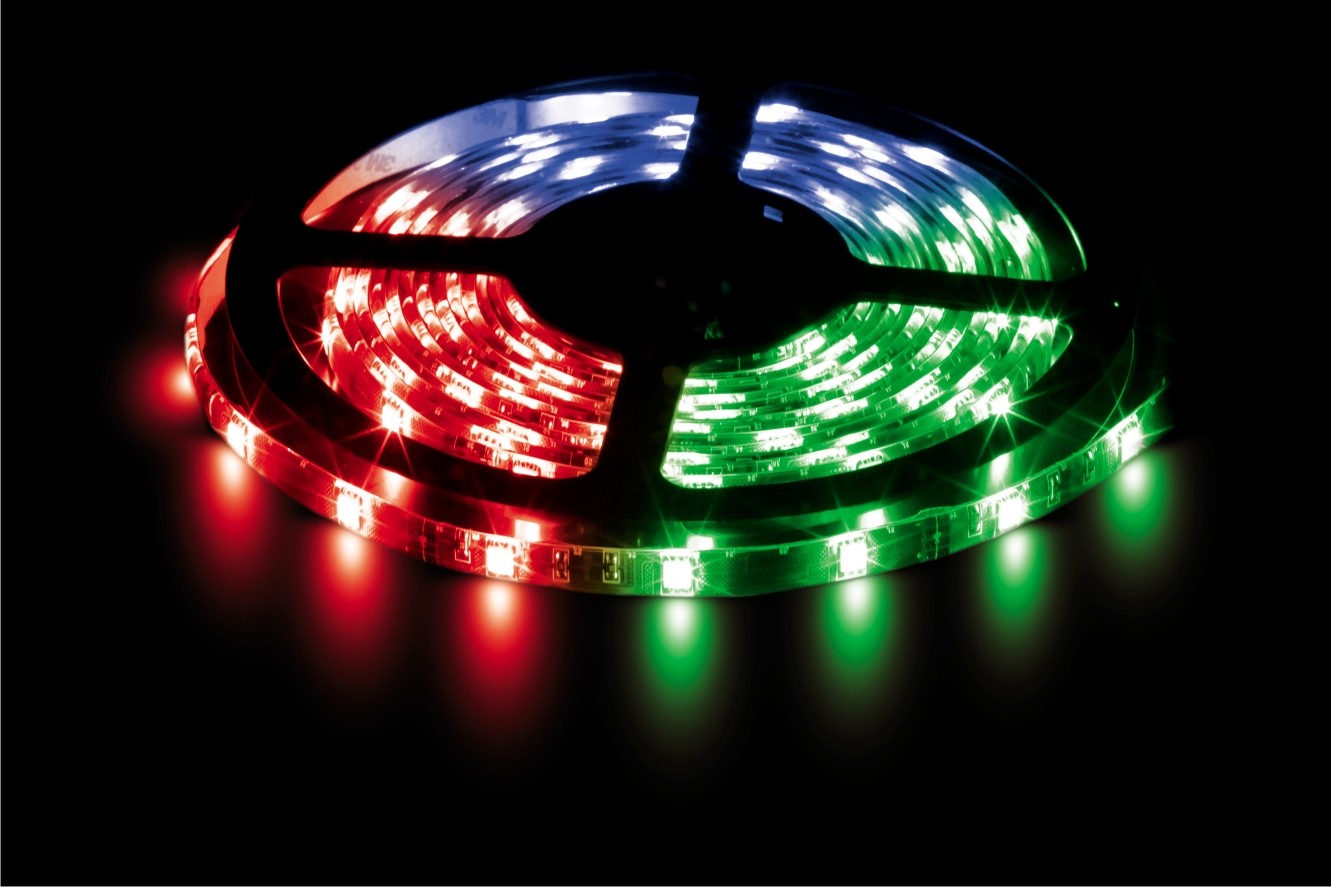

Что такое светодиодная лента RGB?

В светодиодной ленте RGB, светодиод состоит из трех крошечных разноцветных кристаллов (красного, зеленого и синего). Отсюда становится понятна аббревиатура RGB, где R-Red-красный, G-Green-зеленый и B-Blue-синий. С помощью смешения этих основных цветов можно получить любой другой цвет. Например, при смешении синего(B) и красного(R) получиться пурпурный, а если смешать красный(R) и зеленый(G) то получаем желтый. Если же смешать все три цвета(R+G+B) то будет белый. Такой принцип смешения объясняется особенностью восприятия цвета сетчаткой глаза человека, и отличается от физического смешения цветов. При котором смешение всех цветов дает грязно черный.

В отличие от обычной светодиодной ленты, светодиодная лента RGB подключается через контроллер, который управляет RGB каналами.

Контроллер, как правило, устанавливают в нишу, поэтому для изменения цвета светодиодной ленты RGB используют пульт дистанционного управления, который посредством радиосигнала (RF) или инфракрасного канала (IR) передает выбранную команду на контроллер, который в свою очередь, расшифровывает сигнал и передает его на светодиодную ленту RGB, а лента RGB отображает уже обработанную контроллером конкретную световую сцену.

Световые сцены различают:

  • статические;
  • динамические

Статическая световая сцена это сцена с фиксированным цветом свечения. Иными словами если вы на пульте нажали кнопку с красным цветом, то соответственно загорится красный, если нажали фиолетовый, то загорится фиолетовый и т.д.

В динамических световых сценах с помощью уже предустановленных программ цвет свечения лент и их яркость может плавно изменяться, например, можно сделать плавное перетекание синего цвета в красный. Также динамические сцены позволяют светодиодной ленте RGB мигать, мерцать, подсвечиваться и т.д. Предустановленную программу можно корректировать, например, Вы можете установить больший или меньший интервал между плавным перетеканием из синего цвета в красный. Также, в светодиодной ленте RGB можно корректировать яркость, что вполне успешно заменяет диммер.

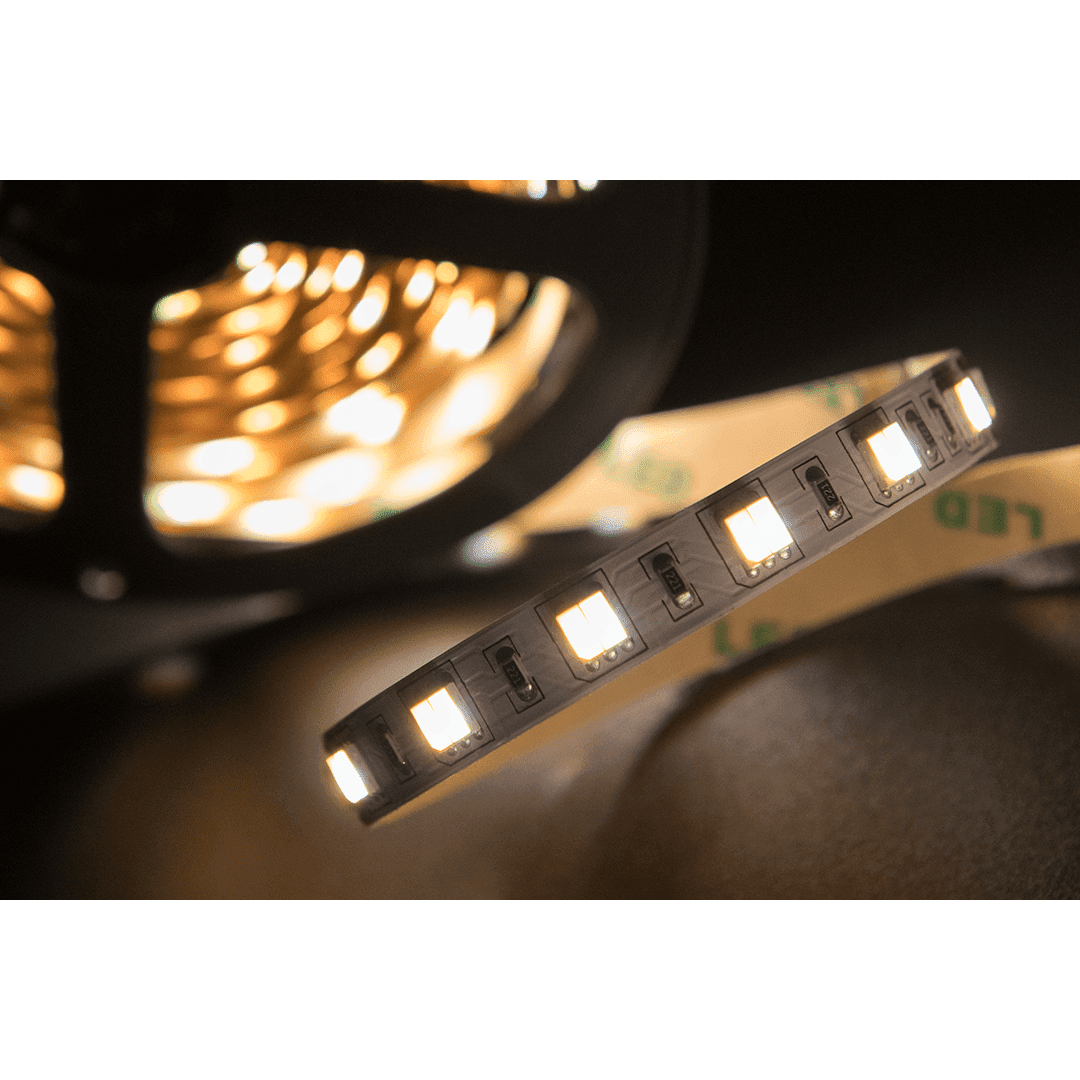

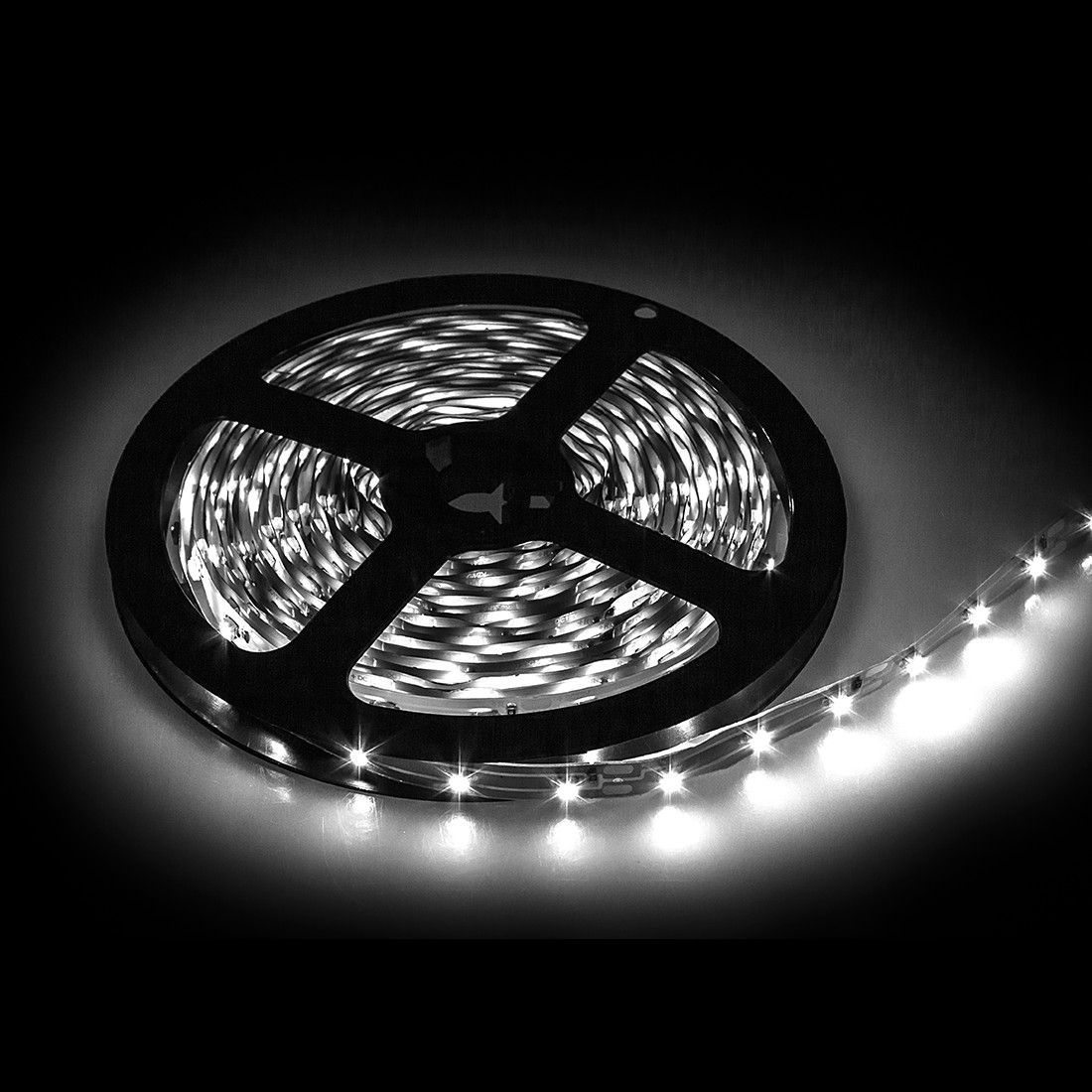

Белая светодиодная лента (5 м)

Белая светодиодная лента пригодится для интеллектуального освещения лестниц и коридоров в загородном доме, подсветки рабочего места или тюнинга любимой «ласточки».

На пяти метрах поместилось 300 белых светодиодов. Цветовая температура ленты около 4000 кельвинов, как у ламп дневного света. Светодиоды намного экономичнее любых других источников света, поэтому лента потребляет всего 36 ватт — меньше маленькой лампочки накаливания.

Подайте 12 вольт от импульсного блока питания или автомобильного аккумулятора и светодиоды загорятся в полную силу. Если необходимо регулировать яркость — подключите ленту через силовой ключ к управляющей плате.

Секции

Если пяти метров для проекта много, можете отрезать кусок нужной длинны. Каждые пять сантиметров на ленте предусмотренны места для разрезания. Найдите пунктирную линию с пиктограмкой ножниц и смело режьте по ней.

Хотите украсить фасад дома к Новому Году? Спаяйте несколько лент в длинную гирлянду. И не забудьте отдельно подвести питание к местам стыков лент. Дорожки между светодиодами тонковаты для больших токов, поэтому запитать 30 метров с одного конца не получится — лента сгорит.

Питание

Светодиодная лента рассчитана на напряжение 12 вольт и потребляет до 3 ампер. При максимальной яркости лента потребляет до 36 ватт.

Это важно знать при выборе блока питания. Рекомендуем подобрать источник питания с 20% запасом мощности.

Подключение

С обоих концов ленты расположено по паре контактов.

  • питание (+) — положительный контакт. Подключите к плюсовой клемме источника напряжения 12 вольт;
  • земля (−) — отрицательный контакт. Подключите к минусовой клемме или к управляющей плате. Для этого понадобится силовой ключ.

Ручное управление

Чтобы включить светодиоды достаточно подать 12 вольт на контакты питания. Очень похоже на простой выключатель света. Скучно? Тогда добавим Arduino.

Программное управление

Чтобы управлять лентой по сложному алгоритму — зажигать светодиоды только в темноте, управлять голосом или реагировать на присутствие человека — подключите ленту к микроконтроллеру через силовой ключ.

Для подключения к Arduino или Iskra JS пригодится Troyka Shield или Troyka Slot Shield.

Для включения ленты подавайте высокий сигнал на пин, к которому подключен силовой ключ. Для выключения — низкий. Яркость ленты управляется ШИМ-ом.

Характеристики

  • Длина ленты: 5 метров
  • Модель светодиода: SMD5050W
  • Плотность светодиодов: 60 штук/м
  • Цвет свечения: дневной белый (около 4000 К)
  • Рабочее напряжение: 12 В
  • Потребляемый ток: 3 А (0,6 A/м)
  • Потребляемая мощность: 36 Вт (7,36 Вт/м)
  • Кратность резки: 3 светодиода
  • Класс защиты: IP65

Ресурсы

Обзор LED лент:

Продукты — Светодиодная лента LED FLASH

На нашем веб-сайте мы используем файлы cookie для предоставления Вам услуг на самом высоком уровне.

Политика использования файлов cookie

Когда Пользователь посещает наш веб-сайт, мы используем файлы cookie для того, чтобы максимально облегчить использование нашего веб-сайта. Файлы cookie могут содержать информацию о Пользователе, его предпочтениях или используемом им устройстве. Собранная информация обычно не позволяет напрямую идентифицировать Пользователя, но может позволить ему использовать веб-сайт в соответствии с личными предпочтениями.

Мы уважаем право Пользователя на конфиденциальность, поэтому он может не разрешать использование определенных типов файлов cookie. Однако следует учитывать, что блокировка некоторых типов файлов cookie может негативно повлиять на использование нашего веб-сайта, а также предлагаемых нами продуктов и услуг. Предпочтения в отношении файлов cookie, выбранные на веб-сайте www.gtv.com.pl, будут запоминаться и учитываться при каждом посещении Пользователем данного веб-сайта.

Общая информация – www.gtv.com.pl
Администратор

Компания GTV Poland spółka z ograniczoną odpowiedzialnością spółka komandytowa с местом нахождения в г. Прушкув, адрес: ул. Пшеяздова, 21, 05-800 Прушкув, именуемое в двльнейшем «GTV», «мы», или «нас», будет в качестве администратора данных обрабатывать персональные данные Пользователя в порядке, описанном ниже.

Цель и правовое основание обработки персональных данных

Целью обработки персональных данных является анализ и мониторинг активности Пользователей, посещающих наш веб-сайт, для улучшения нашей коммуникации и структуры нашего веб-сайта, а также создания профиля интересов Пользователя, отображения ему соответствующих реклам наших продуктов и услуг на других веб-сайтах.

Правовым основанием обработки персональных данных Пользователя в порядке, описанном выше, является наш законный интерес.

Какие данные мы собираем с помощью файлов cookie?

С помощью технологии файлов cookie мы собираем только анонимные статистические данные, используемые для повышения удобства пользования порталом Пользователем. Мы не собираем никаких данных, которые позволили бы нам идентифицировать Пользователя. Единственной информацией о Пользователе, которая, однако, без связи с другими данными не позволяет идентифицировать Пользователя, является IP-адрес, с которого Пользователь подключается.

IP-адрес Пользователя также может быть передан нашим партнерам, включая Google. Однако и в этом случае идентификация Пользователя на основании этих данных невозможна.

Права Пользователя и контактные данные

Подробная информация о правах Пользователя в отношении обработки его персональных данных и контактные данные, которые могут использоваться для получения дополнительной информации, а также контактные данные Инспектора по защите персональных данных, содержатся в нашей Политике конфиденциальности.

Для чего мы используем файлы cookie?

Мы используем следующие файлы cookie на нашем веб-сайте:

  • аналитические – мы используем аналитические файлы cookie для улучшения функционирования нашего веб-сайта и измерения эффективности нашей маркетинговой деятельности без идентификации персональных данных Пользователя;
  • функциональные – функциональные файлы cookie  позволяют  запоминать настройки, выбранные Пользователем, и персонализировать интерфейс Пользователя, например, в отношении выбранного Пользователем языка или региона происхождения Пользователя, внешнего вида веб-сайта, размера шрифта  и т. д.;
Как долго мы используем файлы cookie?

Мы используем два типа файлов cookie:

  • сеансовые — остаются на устройстве Пользователя до тех пор, пока он не покинет веб-сайт или не закроет браузер;
  • постоянные — остаются на устройстве Пользователя в течение определенного периода времени или до тех пор, пока они не будут удалены вручную.
Может ли Пользователь отказаться от принятия файлов cookie?

По умолчанию браузеры разрешают хранение файлов cookie. Однако, если Пользователь хочет ограничить или заблокировать файлы cookie, он всегда может сделать это, используя настройки браузера на своем компьютере.

Однако следует помнить, что результатом изменения настроек в браузере может быть потеря возможности использовать некоторые функции, доступные на нашем веб-сайте.

Ниже приведены ссылки на настройки популярных браузеров:

Все о светодиодных лентах — виды, достоинства, конструкции

Сейчас многие используют натяжные потолки для того, чтобы их жилье приобрело более привлекательный вид. Такие потолки могут быть любого цвет. Их поверхность может быть украшена каким-либо рисунком, а еще они могут обладать эффектом зеркала. Все эти свойства позволяют сделать из верхней части помещения истинный шедевр.
Для усиления такой красоты используют световой эффект. Для этого применяют LED-ленты. Они способны до неузнаваемости изменить абсолютно любой потолок и помещение в целом. У них множество плюсов. Однако их можно использовать только в качестве местного освещения. Другими словами один диод будет освещать только лишь одну часть потолка. При этом все светодиоды в целом не способны дать полноценное освещение всего помещения. Светодиоды пригодны только для того, чтобы оформить интерьер или его отдельные детали.


О недостатках

Как любой другой инструмент и материал, светодиодные ленты имеют свои недостатки. И, пожалуй, главным считается то, что стоят они довольно дорого, а еще у них ограниченная длина. Как правило, они не бывают длиннее пяти метров. Данный фактор связан с тем, чтобы детали устройства давали одинаково яркий свет.

Если вы не слишком придирчивая, то, скорее всего, не станете переживать из-за этого. Просто вам придется соорудить подсветку сразу из нескольких лент. Результат получится довольно неплохим. Отметим, что в наши дни LED-ленты продают с длинной в двести метров. Также добавим, что ленты из светодиодов отличаются повышенной хрупкостью. Сгибать их, конечно, можно. Однако не стоит делать это слишком часто. Также их нельзя многократно переустанавливать.

О достоинствах

Если говорить о достоинствах таких лент, то их несколько, то есть намного больше, чем недостатков. Это и:

  1. Компактность.
  2. Легкость монтажа.
  3. Гибкость.
  4. Низкое напряжение питания.
  5. Малое потребление электроэнергии.
  6. Высокий уровень безопасности.

Все эти преимущества бросают тень на разные виды и типы гирлянд.


Какие бывают виды

Светодиодные ленты делятся на виды согласно размещению диодов, которые могут быть расположены в один ряд или в несколько. Ее поверхность может быть прорезинена или изготовлена из самоклеящейся бумаги. На нее наносят специальные дорожки, по которым будет бежать ток. Затем при помощи спайки крепят диоды в маленьких SMD-корпусах. Они были разработаны специально для монтажа поверхностного типа. В процессе создания ленты из светодиодов обязательно нужно установить резисторы, которые будут ограничивать подачу тока, а также конденсаторы. Все эти элементы так же ставятся в корпусе SMD. Это совсем не окажет никакого влияния на плоскость готовой конструкции.

Отметим, что светодиодную ленту можно резать, если нужно уменьшить ее длину. Для этого подойдут самые обычные ножницы. Отрезанный кусок вы можете потом использовать там, где вам это будет нужно. Самое главное, чтобы вы резали только в тех местах, которые обозначены пунктирной линией. В противном случае вы рискуете повредить сам светодиод или его дополнительные элементы. Питаются диоды от источника постоянного напряжения в шесть, двенадцать или двадцать четыре Вольта. Мощность источника зависит от параметров самой ленты.


Светодиодные ленты бывают:

  1. Многоцветными, то есть с эффектом RGB.
  2. Одноцветными.
  3. Влагозащищенными.
  4. С эффектом бегущего огня.
  5. Управляемые микроконтроллерами.
  6. Открытые.

Влагозащищенные ленты покрывают слоем силикона. Еще их могут защитить путем надевания пластиковой трубы. Понятно, что такие LED-ленты применяют для наружного декорирования. Иногда их используют при отделке бассейнов, которые находятся на улице, прудов и фонтанов.

Открытые ленты ничем не защищены, поэтому их устанавливают только внутри помещения.

Также стоит упомянуть и о том, где чаще всего находят применение такие устройства. Итак, их используют:

  1. Для подсветки потолков.
  2. Для подсветки мебели.
  3. Для подсветки полочек и ниш.
  4. Для подсветки витрин.
  5. Для подсветки ванных комнат.
  6. Для других видов интерьерной подсветки.

Все виды оформления мы рассматривать не будем. Нас интересует только светодиодная лента для подсветки потолка. Однако перед тем, как приступать к разбору этой темы, хотелось бы уточнить еще один нюанс.

О качестве

К сожалению, в наше время подделывают абсолютно все. И светодиодные ленты – это не исключение. Так, как же не ошибиться и выбрать действительно качественный материал? Нужно помнить о некоторых правилах.

  1. Всегда требуйте у продавца сертификат качества.
  2. Также обязательно проверяйте яркость самих диодов. Для этого вам понадобится люксметр.

Конечно, сертификат всегда можно подделать, а такой прибор, как люксметр есть далеко не у всех. Поэтому вот вам еще несколько советов, как отличить качественную светодиодную ленту от некачественной.

  1. Качественный продукт изготавливают на базе чипов Epistsar. Они хоть и считаются бюджетными, но дают неплохой пучок света.
  2. Ленты высокого качества делают на чипах Epistsar. Об этом мы уже писали. Однако порой они светят недостаточно ярко. Это тоже признак подделки.
  3. Самыми качественными считаются ленты класса «Премиум». В розничной продаже их найти трудно. В большинстве случаев их делают только по специальному заказу. Чипы на них могут стоять самые разные. При этом диоды светят довольно ярко, и вся лента целиком выглядит великолепно. Поэтому, если у вас есть такая возможность, то покупайте только такие ленты.

О создании подсветки

Теперь, когда вы знаете все о светодиодных лентах, то можете смело приниматься за ее установку.

Один из способов подразумевает монтаж короба из гипсокартона. Его крепят прямо на стену. В этом коробе натягивается полотно и устанавливается диодная лента. Внутреннюю часть короба, находящуюся снизу, оборудуют диодной лентой.

Как правило, высота такого короба составляет не больше двадцати сантиметров. Чтобы направить свет от диодов на поверхность натяжного потолка, необходимо установить узкую планку. Она будет прикрывать ленту, а свет от последней будет падать только на потолок. Обычно так обустраивают потолочные конструкции с двумя уровнями. Но в этом случае лента освещает края конструкции. Центральная ее часть остается неосвещенной.

Если нужно добиться освещения центральной части потолочной конструкции, то ленту монтируют под поверхностью потолка. Для этого диоды нужно прикрепить к основной поверхности так, чтобы свет от них падал сверху вниз.


При помощи светодиодов можно выкладывать разнообразные фигуры, делать акцент на форме помещения или подвесного потолка, красоте дизайна. Добавим, что светодиодную ленту можно прикрепить и к стене. В любом случае вам для этого понадобятся следующие компоненты.

  1. Светодиодная лента.
  2. Блок для питания.
  3. Усилитель с функцией RGB.
  4. Коннектор.
  5. Паяльник с мощность до сорока Ватт.
  6. Провод для подключения к электрической сети.
  7. Провод с сечением в пол квадратных миллиметров.

Как выбрать

Современные диодные ленты бывают с белым светом и цветным. Белая лента, конечно, может усилить красоту потолка. Однако лучше всего использовать цветную ленту. Тогда у вас будет возможность выставить необходимый цвет. Самой большой популярностью пользуются следующие типы:

  1. SMD 3528.
  2. SMD 5050.

Отличаются они друг от друга размером и числом кристаллов одного цвета, которые установлены в диоде. Первый тип является меньшим. В такой ленте, как правило, в диоде имеется всего один кристаллик. Второй тип подразумевает наличие трех кристалликов. Каждый тип делится на подтипы. Все зависит от числа диодов, установленных в одном метре погонном, и от их мощности. У SMD 3528 это число может достигать от шестидесяти штук с мощностью каждого элемента почти пять Ватт до двухсот сорока с мощностью в шестнадцать Ватт каждый.
Что касается типа SMD 5050, то он может иметь от тридцати лампочек с мощность семь Ватт до ста двадцати с мощность в двадцать пять Ватт.

Отметим, что не стоит покупать ленты с повышенной мощностью. Они могут слишком сильно нагреваться в процессе работы. Особенно, если они размещаются над поверхность подвесного потолка. Особенно, если он натяжной. Над полотном из пленки ПВХ воздух всегда более горячий, что может стать причиной перегрева и вывода диодов из строя.

Учитывая, что все LED-ленты требуют малого напряжения, для них нужно приобрести блок, обеспечивающий подачу энергии с малыми Вольтами. Предельный уровень мощности блока не должен превышать двадцать пять процентов всех лент, которые будут подключены. Специалисты советуют устанавливать один блок на каждые пять метров диодной ленты. При использовании слишком мощного устройства диоды, расположенные к нему ближе всего, будут нагреваться, а те, которые будут расположены дальше от блока, будут светить очень слабо. В процессе проведения расчетных данных желательно составить подробный план.

Контроллер же подбирают под тот цвет, который вы выбрали. Можно также установить контроллер, который сможет регулировать разные цветовые оттенки света.

Кратко об установке

Установку нужно начинать с подготовки места, где будут прикреплены элементы. Устанавливать ленту довольно легко. Для этого не требуются особые знания. С обратной стороны ленты приклеен двухсторонний скотч. Именно с его помощью и крепится лента к поверхности потолка. Отметим, что те участки, где будет закреплена лента, нужно обезжирить и загрунтовать. Это позволит обеспечить более надежное сцепление поверхностей. Тем не менее, мы рекомендуем вам дополнительно использовать клей или уголок ПВХ. Это нужно на тот случай, если скотч окажется некачественным.

Отдельные куски светодиодной ленты соединяются методом припайки. Также можно использовать специальные коннекторы, поскольку те места, где была выполнена спайка, считаются крайне ненадежными во всей цепи.

О подключении

К приклеенной ленте присоединяются такие элементы, как контроллер и блок питания. Мы уже писали выше, что на пять метров ленты должен иметь свой собственный блок для запитки. Все части ленты необходимо подключать параллельно.

Проще говоря, к основному кабелю, подключающемуся к главной сети, подсоединяются коннекторы, а уже к ним присоединяют питающие блоки. К первому из них подключают контроллер, а его соединяют с первым отрезком ленты.

У каждой цветной ленты с обоих концов есть четыре проводочка черного, зеленого, красного и синего цветов. Первый нужно подключить к разъему контроллера, который обозначен V+. Второй подсоедините к разъему G. Третий подключается к разъему R, а второй – к В.

Другой конец ленты нужно будет подключить к усилителю. Делается это точно так же, как и в случае с контроллером. Усилитель подсоедините к второму блоку питания диодной ленты, которая будет использоваться для подсветки другой части поверхности потолка. Важно помнить, что блок питания и контроллер могут сломаться. По этой причине их нужно размещать так, чтобы процесс замены не вызвал сложностей. Часто специалисты советуют устанавливать такие детали прямо на стене. Провод, соединяющий ленты, можно замазать штукатуркой. Когда процесс монтажа LED-ленты будет окончен, можно приниматься за монтаж натяжного потолка.

Видео. Мини обзор светодиодной ленты на диодах 5050

Что такое светодиодная лента

Светодиодные ленты

, также известные как светодиодные ленты, представляют собой небольшие линейные светильники в рулонах, которые вы, вероятно, видели во многих местах, но никогда не замечали. Каждая лента состоит из массива светодиодных чипов различных размеров, припаянных к гибкой печатной плате. На обратную сторону печатной платы нанесен двусторонний клей для крепления на чистую и сухую поверхность. Эти полосы можно буквально использовать в сотнях разных мест, и их легко спрятать, чтобы создать привлекательное и привлекательное освещение в самых тесных помещениях. Каждую полосу света можно разрезать и повторно подключить для создания индивидуального линейного акцента, задачи и внешнего освещения. Наши ленточные светильники предлагаются в широком диапазоне яркости (люменов), цветов (кельвинов), а также вариантов изменения цвета.

Ленточные светильники Ecolocity имеют следующие особенности

Размер светодиодного чипа

Размер стружки измеряется в мм и описывает длину и ширину размера стружки. Например, светодиодный чип 3014 имеет длину 3,0 мм x 1.шириной 4 мм.

Плотность светодиодных чипов

Плотность чипа означает количество светодиодных чипов на ленте. Более высокая плотность стружки создает меньше горячих точек или точек при освещении стены или пластикового рассеивателя.

Линии разреза

Одним из преимуществ использования светодиодных лент является возможность обрезать их до нужной длины и повторно соединить. Линии разреза световой полосы различаются в зависимости от типа полосы.

люмен (яркость) Выход

люмен определяет яркость полосы света.Чем выше люмен, тем ярче полоска. У нас есть полосы света от 70 до 1317 люмен на фут. Стандартная лампа накаливания мощностью 60 Вт дает примерно 800 люмен.

Лента Real 3M High Bond

На каждую нашу проверенную в отрасли ленту наклеена настоящая лента 3M. В наших неводостойких лентах используется двусторонняя лента с высокой степенью связывания 3M 300LSE, а в водонепроницаемых лентах используется лента 3M VHB 5952 с очень высокой степенью сцепления. Наша лента не отваливается.

• Доступен Heavy Duty IP67

Наши водонепроницаемые полоски заключены в прочный силиконовый корпус IP67, в отличие от большинства поставщиков, которые продают только полоски с силиконовыми рукавами (IP65), наши полоски заключены в капсулу и соединены с более толстой и прочной силиконовой формой.

Варианты изменения цвета

Наряду с нашими одноцветными полосками белого, дневного света, теплого, красного, зеленого, синего и янтарного цветов. Мы также предлагаем большой выбор ленточных светильников RGB и RGB+W, меняющих цвет. Для работы этих лент требуется светодиодный контроллер.

Где использовать светодиодные ленты Ecolocity

Как использовать светодиодную ленту Ecolocity Lighting

  1. Выберите тип ленты

    В зависимости от освещаемой площади выберите цвет, яркость и линейный размер светодиодной ленты, которую вы хотите использовать для своего проекта.Имейте в виду, что некоторые из полос с более высокой выходной мощностью требуют радиатора при монтаже.

  2. Определение потребляемой мощности

    После того, как вы выбрали полосу, умножьте мощность в ваттах на фут на погонные метры вашего проекта. Это даст вам максимальную мощность нагрузки и размер источника питания, который вам понадобится.

  3. Тест-полоска

    Перед постоянным монтажом полоски рекомендуется размотать ее с катушки и протестировать. Вы можете использовать малярный скотч, чтобы прикрепить его на место. Перед постоянной установкой убедитесь, что это именно та полоса, которую вы хотите.

  4. Wire Strip Light

    В зависимости от размера вашего проекта проводка может быть очень простой или немного более сложной. Пайка — лучший вариант для долгосрочных проектов, но у нас также есть большое разнообразие быстроразъемных разъемов и соединительных кабелей.

  5. Монтажные аксессуары

    Если вам нужна более профессиональная и законченная установка, мы предлагаем огромный выбор и являемся надежным поставщиком алюминиевых световых каналов KLUS.Благодаря специальным вариантам монтажа эти профили действительно улучшают внешний вид вашего проекта освещения.

  6. Очистить и смонтировать

    После того, как вы решили, что полоски достаточно для вашего плана. Затем вы можете разрезать, повторно подключить, очистить, приклеить и установить светодиодные ленты на любую чистую и сухую поверхность. Существует так много возможностей внутреннего и наружного освещения с использованием наших светодиодных лент низкого напряжения.

  7. Добавьте диммер или контроллер

    Наши одноцветные светодиоды можно регулировать с помощью наших диммеров ШИМ или блоков питания с регулируемой яркостью.При использовании наших ленточных светильников RGB или RGBW один из наших контроллеров цвета необходим для функций затемнения и изменения цвета.

7 вещей, которые нужно знать перед покупкой и установкой 12-вольтовых светодиодных лент

Гибкие светодиодные ленты

используются во всем мире в различных промышленных, коммерческих и жилых проектах. Освещение светодиодной лентой популярно среди многих архитекторов и дизайнеров по свету из-за повышения эффективности, цветовых вариантов и яркости.Самым большим преимуществом является простота их установки. Их гибкость, низкопрофильность и полезные аксессуары делают их самыми популярными светодиодными лентами для домашних мастеров. С помощью этих светодиодных лент домовладелец может проектировать как профессионал с нужными материалами и всего за час или два.

Существует множество вариантов светодиодных лент без единого стандарта «один размер подходит всем». Это руководство по ресурсам светодиодных лент научит новичков и экспертов тому, как найти лучшие светодиодные ленты для работы и как их использовать, преодолевая распространенные задержки при установке.

Это руководство научит как новичков, так и экспертов находить лучшие светодиодные ленты для работы и как их использовать, преодолевая распространенные задержки при установке.

Светодиодные ленты: что делает их такими особенными?

Светодиодные ленты

, также известные как светодиодные ленты или светодиодные ленты, известны своими низкопрофильными размерами и гибкостью. Эффективные светодиоды размещаются на печатной плате шириной 10 мм и предлагаются длиной от 3 футов до 16,4 футов. Гибкие светодиодные ленты имеют множество функций, которые упрощают их использование в различных ситуациях:

Нарезка по размеру – Резка светодиодных лент очень проста благодаря линиям разреза вдоль лент. В каждой точке разреза имеется черная линия с медными контактными площадками, расположенными по бокам. Благодаря медным контактным площадкам для пайки каждый кусок полосы можно адресовать даже после того, как он был отрезан. Это позволяет соединить светодиодные ленты вместе или подключить ленту в другом месте вашего дома.

Гибкая светодиодная лента с клеем – Светодиодные ленты имеют клейкую основу 3M для упрощения монтажа. Низкопрофильная гибкая лента имеет отслаивающуюся подложку, которая обнажает клей 3M, что упрощает установку методом «отклей и приклей».

Водонепроницаемый или не водонепроницаемый – Светодиодные ленты не ограничиваются внутренними проектами. Водонепроницаемые светодиодные ленты имеют класс защиты IP65 и изготовлены из силиконовой смолы, которая защищает компоненты ленты от пыли и влаги. Водонепроницаемые светодиодные фонари немного дороже, но они необходимы для любого проекта, который находится на открытом воздухе или близко к воде.

Светодиодные лампы на 12 В – Для работы светодиодных лент необходимо питание 12 В постоянного тока.Для домашнего использования потребуется трансформатор переменного/постоянного тока, но это сделает проводку полос по дому намного безопаснее. Батареи также выдают мощность постоянного тока, поэтому с помощью этих гибких лент легко сделать светодиодную лампу с питанием от батарей .


7 вещей, которые нужно знать перед установкой светодиодных лент

Гибкие светодиодные ленты

отлично подходят для любых проектов, но иногда трудно понять, с чего начать. Следуйте этому руководству из 7 шагов, если вы застряли, не зная, с чего начать.В руководстве показаны различные варианты светодиодных лент, а также то, что нужно запланировать, чтобы сделать светодиодную ленту для домашнего освещения успешной!

Плотность светодиодной ленты = яркость

Плотность светодиодной ленты означает, сколько светодиодов находится на заданной площади. Для гибких светодиодных лент плотность измеряется в «светодиодах на метр». Лента стандартной плотности имеет 30 светодиодов на квадратный метр, а полоса высокой плотности — 60 светодиодов на квадратный метр. Полоска с более высокой плотностью соответствует более высокому качеству и более яркому свету. В таблице ниже показаны различия между стандартной и высокой плотностью полос.Обратите внимание на выходы Lumen, а также на различия в длине среза и максимальной длине цикла для каждого из них.

Плотность

0

3 # из светодиодов

0 Lumens

3

Wattage (на катушку) CTARTABLE MAX. Пробег
Подставка. (SD) 30/метр 540/метр 27 Вт Каждые 4″ 32.8 футов
Высокая (HD) 60/метр 1080/м 40 Вт Каждые 2″ 16,4 футов.

Люмен — это единица измерения яркости, воспринимаемая человеческим глазом. Благодаря лампам накаливания большинство из нас использует ватты для измерения яркости света. Для светодиодов люмены являются новым стандартом для описания светоотдачи. Световой поток является одной из наиболее важных частей при выборе светодиодных лент, так как он определяет тип света, который вы получите.

Обязательно обратите внимание на то, как отслеживаются люмены при сравнении яркости светодиодных лент. В приведенной выше таблице полосы обозначены как люмены на метр. Чтобы узнать общий выходной сигнал в люменах, просто узнайте, сколько метров вы будете использовать.

Световой поток является одним из наиболее важных факторов при выборе светодиодных лент, так как он определяет тип получаемого света.

Различные проекты требуют определенного уровня яркости для достижения своей цели.Я бы посоветовал всегда выбирать более яркий вариант и добавлять диммер. Ниже приведено полезное руководство по требованиям Lumen:

.
  • Акцентное или декоративное освещение – 100–300 люмен/фут.
  • Освещение под шкафом – 175–360 люмен/фут.
  • Рабочее освещение с большим расстоянием от источника – 300-450 люмен/фут.
  • Спальня, освещение бухты – 180-500 люмен/фут.

Цвет: многоцветный RGB, УФ, цветной, белый Диапазон CCT

Цвет светодиодной ленты

зависит от личных предпочтений.Светодиодные ленты RGB — хороший вариант для тех, кто любит разнообразие и цветовые эффекты. Ленточные RGB-светильники — это полосы, меняющие цвет, которые отлично подходят для акцентного освещения по всему дому. В них используются красные, зеленые и синие диоды, поэтому их можно смешивать для создания множества разных цветов. Если вы используете полосы RGB, просто убедитесь, что вы используете 3-канальный контроллер из раздела затемнения этого руководства.

Доступна ультрафиолетовая (УФ) версия полосок. Это отличный вариант для УФ-приложений или для создания собственного черного света!

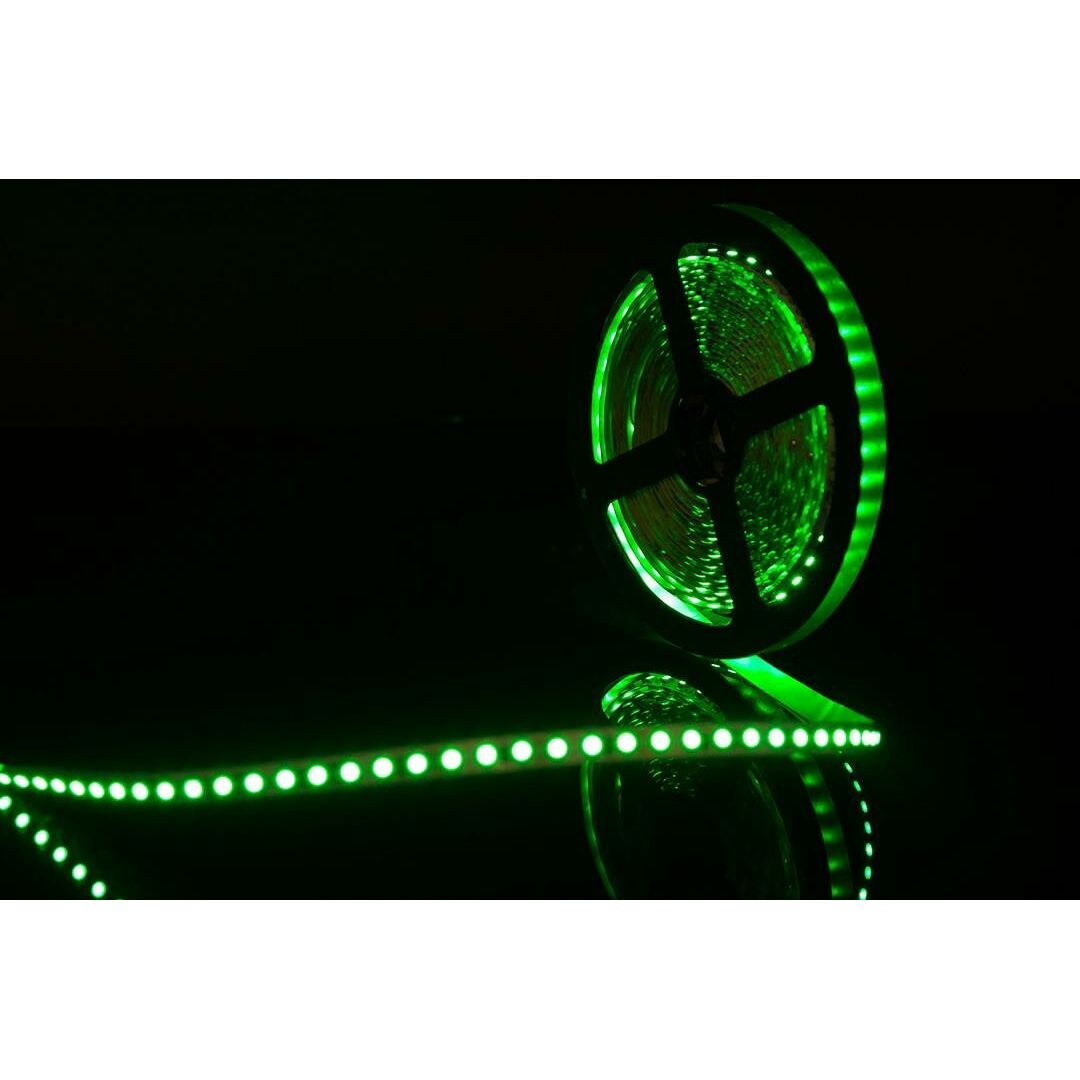

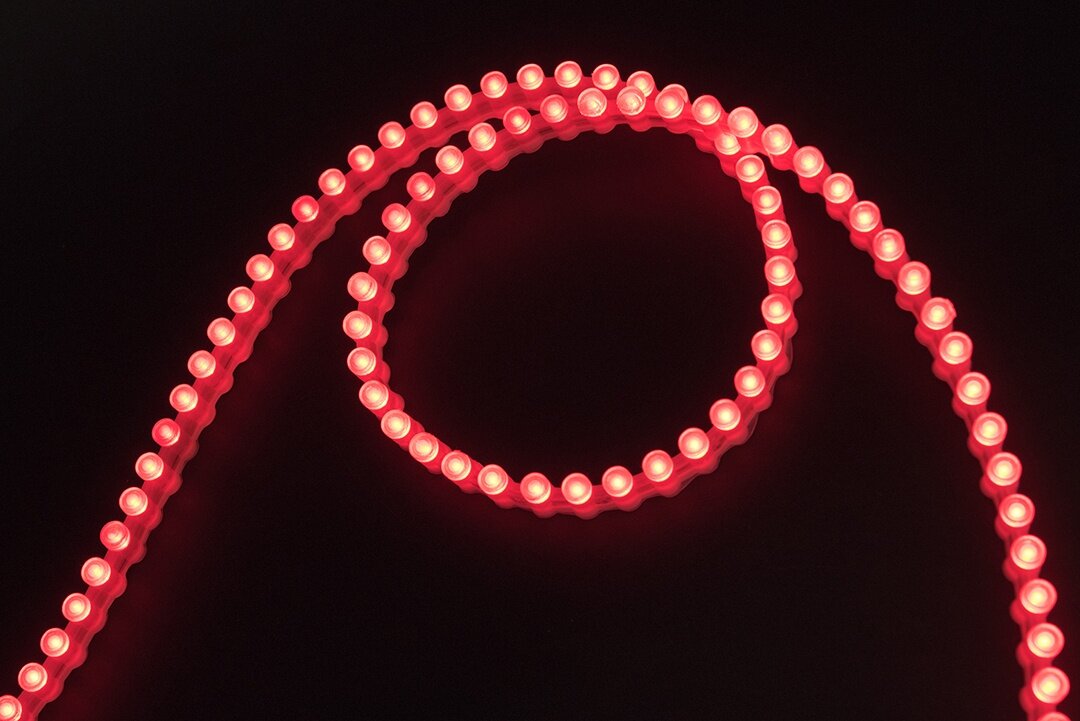

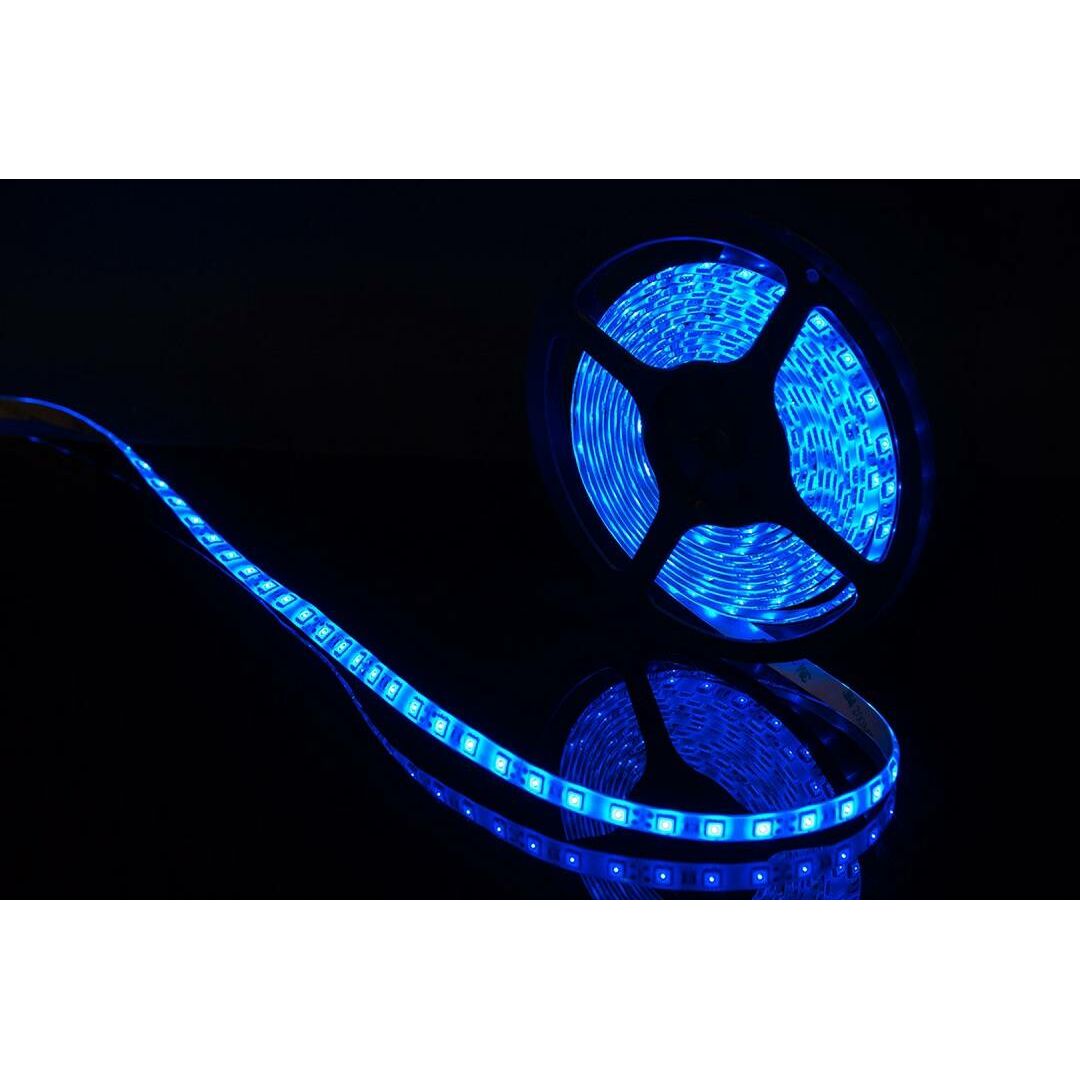

Полоски также доступны в одном цвете: красном, зеленом, синем, желтом и белом (3000-6500K CCT).

CCT означает коррелированную цветовую температуру, которая представляет собой цветовую температуру света, измеряемую в градусах Кельвина (К). Температурный рейтинг светодиодной ленты напрямую влияет на то, как выглядит свет. Посмотрите на фотографии ниже для справки. Теплый белый — это то, что мы называем 3000K, который дает оранжевый или желтоватый оттенок. По мере того, как мы увеличиваем градусы Кельвина, цвет меняется с желтого на не совсем белый, на естественный белый, а затем на голубовато-белый, который известен как холодный белый.

Итак, какой цвет мне выбрать? Посмотрите на комнату внизу с теплыми белыми, нейтральными белыми и холодными белыми полосами.Заметили, как цветовая температура световой ленты влияет на внешний вид всей комнаты? Это полностью зависит от личных предпочтений, общего стиля и ощущения, которое вы хотите, чтобы комната излучала.

Теплый белый  создает уютную атмосферу. Обычно используется в помещениях, где все собираются в гости или для отдыха (гостиные, спальни, столовые и т. д.).

Нейтральный или натуральный белый создает эффект естественного дневного света. Это самая продаваемая лента, поскольку она имитирует естественный свет и ее удобно использовать в любом месте дома.Это наша самая популярная лента для светодиодного освещения под шкафами.

Холодный белый дополняет современные и современные стили, придавая яркий, свежий блеск. Холодный белый отлично подходит для рабочего освещения, так как дает более яркий и сфокусированный свет. Яркие холодные цвета чаще всего используются в ванных комнатах, кухнях и рабочих помещениях.

Длина полосы

Лучше всего наметить весь проект, чтобы увидеть, сколько метров полосы вы будете использовать в целом. Это дает вам представление о том, что купить и сколько это стоит.Светодиодные ленты доступны в 3ft. увеличивается до полного барабана (16,4 фута). Важно выяснить, хотите ли вы приобрести рулоны длины и обрезать их по размеру, или было бы выгодно иметь уже нарезанные для вас меньшие длины.

На этом этапе нарисуйте свой проект. Спланируйте, где нужны полосы света, как они будут подключены, и будут ли они все подключаться к одному и тому же источнику питания или иметь отдельные источники питания. Этот шаг очень помогает, когда вы продвигаетесь через следующие несколько шагов.

Мощность светодиодной ленты и питание

Какой тип питания нужен светодиодным лентам? Для светодиодных лент всегда требуется входное напряжение 12 В постоянного тока.

Это самая простая часть, следующим шагом будет определение мощности. С приведенной ниже таблицей это не должно быть слишком ужасно, если вы уже выбрали плотность полосы и общую длину.

Подробная таблица мощности для светодиодных лент 12 В
9014 9 9.6

0 2.7432
Длина (фут.) Длина (метров) 30 светодиодов / м
Wattage
60 светодиодов / м
Wattage
1 0. 3048 2.4 4,8
2
2
2
2 0.6096 4,8 9.6
3 0,9144 9 7.2 14.4
6 1.8288 12.15 12.8
9 17.1 17.1 29 9
12 36576 32.05 32.05 32.6
16.4 (полная катушка) 5 29 40

Если вы бегаете больше, чем один блок питания, просто отметьте длину полосы, которая будет отходить от каждого блока питания, чтобы найти блок питания нужного размера.

Варианты блока питания светодиодов:

Подключение и подключение светодиодных лент

Здесь пригодится предыдущий набросок, чтобы начать думать, где вы будете располагать все полоски. Планировалось ли в конечном итоге запустить все ленты вместе? Если общая необходимая длина превышает максимальную длину полосы (32,8 фута для SD и 16,4 фута для HD), вам потребуется проложить параллельные провода от источника питания к отдельным полосам.

Как видно из нашего эскиза, иногда вам может потребоваться подключить разветвители, идущие с разных сторон, к одному общему блоку питания. В этом случае вы уже будете использовать параллельные провода.

Проводка светодиодных лент, когда вы имеете дело с несколькими катушками лент, может быть сложной задачей, но у нас есть руководство по питанию и подключению , которому вы можете следовать, чтобы составить схему установки светодиодной ленты.

Электроустановочные изделия: соединители и разветвители для светодиодных лент

Подключение светодиодных лент будет необходимо для любого проекта по ленте. У нас есть несколько полезных аксессуаров и руководств для завершения любого подключения светодиодной ленты.

Паяльная проволока и собственные соединения? Обязательно следуйте нашему руководству по пайке, рекомендуемый провод для полос можно найти здесь.

Как соединить светодиодные ленты без пайки? Наши соединители EZ Click Strip прекрасно подходят для соединения лент встык, заполнения промежутков между светодиодными лентами или обхода узких углов.Наше полное руководство по разъемам для светодиодных лент показывает, как использовать их для создания соединений, которые пригодятся для любого проекта с лентой.

Как подключить несколько светодиодных лент к одному источнику питания? Разветвители светодиодных лент позволяют легко подключить несколько лент к одному источнику питания! Разделители полос доступны с 2, 3 или 4 выходными каналами.

Диммирование светодиодных лент

Светодиодные ленты

обычно регулируются встроенными диммерами с широтно-импульсной модуляцией.Эти диммеры подключаются к 12-вольтовой стороне системы и подключаются между полосами, как показано на рисунке.

Диммеры

PWM популярны, так как они могут работать с любым трансформатором или аккумулятором, им не нужен источник питания, который указан как диммируемый. ШИМ-затемнение обеспечивает плавное управление от самых тусклых до самых ярких настроек. Они доступны по цене и просты в установке, что делает их лучшим вариантом для диммирования светодиодных лент.

Эти простые диммеры доступны как с WiFi, так и с дистанционным управлением.Диммеры, совместимые с WiFi, работают прямо из приложения для смартфона и могут управляться голосом с помощью устройств Google Home или Amazon Echo (Alexa).

У некоторых домовладельцев уже есть централизованная система затемнения. В этих случаях владелец хочет управлять освещением с помощью уже имеющихся диммеров переменного тока. Если вы хотите использовать такой диммер переменного тока, вам понадобится блок питания с регулируемой яркостью, как описано здесь.

Контроллеры RGB

(WiFi / Remote / Bluetooth) — если у вас есть светодиодная лента RGB, меняющая цвет, вам НЕОБХОДИМ 3-канальный контроллер RGB. Эти контроллеры управляют красным, зеленым и синим каналами для смешивания цветов и создания эффектов изменения цвета полосы. Без этого блока ваши светодиодные ленты RGB не будут работать правильно, поэтому всегда не забывайте покупать их, если вы используете многоцветные светодиодные ленты.

Монтаж светодиодных лент

Клей на светодиодных лентах очень удобен при монтаже, но иногда желать большего не приходится. Как и большинство клеев, он плохо сцепляется с некоторыми поверхностями и со временем может потребовать усиления.В таких ситуациях используйте один из следующих вариантов:

Монтажная шина — еще один отличный вариант для тех, кому нужна профессиональная отделка. Эти алюминиевые профили вмещают ваши световые полосы и имеют все необходимое для монтажа. Светодиодные ленты приклеиваются к нижней части направляющей с линзой, защищенной от УФ-излучения, которая скользит поверху, рассеивая свет.

Следуйте этому руководству, чтобы правильно установить светодиодные ленты!

Ознакомьтесь с нашей новейшей светодиодной лентой

С тех пор, как был написан этот пост, мы выпустили очень новую технологию светодиодных лент, называемую светодиодными лентами COB. Эти световые полосы очень похожи на светодиодные ленты, которые мы рассмотрим в этом посте, с небольшими улучшениями. Новые ленты устраняют горячие точки на вашей светодиодной ленте, обеспечивая плавную линию света, а также работают при напряжении 24 В, поскольку они ярче, чем даже ленты 12 В высокой плотности! Нажмите ниже, чтобы узнать больше и посмотреть, подойдут ли вам эти полоски!

Ищете, с чего начать?

Это конечно много информации. Если вы новичок в светодиодных лентах, ваша голова, скорее всего, закружится от информации, и у вас останется больше вопросов.Если это так, задайте себе эти простые начальные вопросы, которые должны помочь вам разобраться в приведенном выше руководстве, чтобы найти лучшие светодиодные ленты и запчасти для вас! Если вам все еще нужна помощь, не стесняйтесь использовать наш инструмент для проектирования светодиодов, и наша полезная команда Strip Tech подберет для вас подходящие светодиодные ленты!


  1. Что вы будете освещать?
  2. Где они будут установлены?
  3. Хотите приглушить свет?
    1. С пультом?
    2. С настенным выключателем?
  4. Какого общего вида вы хотите добиться?
  5. Какой цвет предпочтительнее?
  6. Какие материалы я освещаю?
  7. Какие еще огни есть в этом районе и какого они цвета?

Начни прямо сейчас!

9 лучших светодиодных лент, которые осветят вашу жизнь

В последние годы светодиодные ленты становятся все более популярными для домашнего освещения, а также для коммерческого применения. Линейное освещение стало очень популярным и может использоваться как для внутреннего, так и для наружного освещения. Вы, вероятно, слышали доводы в пользу выбора светодиодов вместо ламп накаливания и даже галогенных ламп: они ярче, долговечнее, их можно программировать и управлять ими… и многое другое. Эти компактные источники света долговечны, ударопрочны и выпускаются в широком диапазоне размеров, что делает их пригодными для использования в самых разных областях.


Если вы спешите, вот наши 3 быстрых выбора лучших светодиодных лент 2021 года


Критерии выбора лучших светодиодных лент

Можно ли поставить светодиодные ленты снаружи?

Хотя внутренние светодиодные ленты обычно не являются атмосферостойкими или водонепроницаемыми, они должны быть такими, если вы устанавливаете их в ванных комнатах или других ванных комнатах, которые могут подвергаться воздействию воды.Ленты для наружного применения имеют степень защиты IP65 и выше.

Водонепроницаемы ли светодиодные ленты?

Существует множество водостойких светодиодных лент, как без покрытия, так и с брызгозащитным или полностью водонепроницаемым покрытием. Вы можете установить свои водонепроницаемые светодиодные ленты практически в любом месте, включая ванные комнаты и кухни, снаружи и даже на открытом воздухе.

Как долго служат светодиодные ленты?

Срок службы светодиодной ленты составляет около 50 000 часов, что больше, чем у традиционных ламп.Важно следить за ленточными светильниками, чтобы они служили долго.

Если разрезать светодиодную ленту, она все равно будет работать?

Если вы будете следовать линиям разреза, отмеченным на лентах, светодиодные ленты будут продолжать работать после того, как вы их разрежете. Светодиодные ленты состоят из нескольких цепей, так что каждая линия разреза отмечает конец одной цепи и начало новой.

При покупке светодиодных лент это может показаться простым, но есть много аспектов, которые необходимо учитывать, чтобы получить правильный тип света для ваших нужд. Вот почему мы составили список некоторых из самых продаваемых светодиодных лент для наружного освещения на Amazon . Наиболее важные факторы, которые мы учитывали при выборе лучшей светодиодной ленты, включают те, которые сохраняют способность ярко светить, обеспечивая при этом хорошую длину. Мы также рассмотрели те, которые обеспечивают разнообразие цветов, одновременно сохраняя достойную цветовую температуру.


Светодиодные ленты Lepro 65,6 футов

В отличие от других осветительных приборов, эти ленты Lepro имеют 30 светодиодов на метр.Они излучают значительно больше света, чем другие источники света, превращая любую комнату в впечатляюще яркое помещение. Этот энергосберегающий светодиод имеет 20 основных цветов, 6 самодельных цветов и 8 режимов освещения. Вы можете выбирать между ними, чтобы создать множество различных сцен. Яркость также можно установить от 10% до 100%. Эта полоса использует профессиональный клей 3M и поставляется с дополнительными монтажными кронштейнами / фиксирующими зажимами. Он не падает при использовании вместе с монтажными кронштейнами. Помимо гибкой конструкции, эти светодиодные ленты можно разрезать на стыках между светодиодами, чтобы получить идеальную длину.Они обладают хорошей гибкостью и могут быть согнуты в любую форму или размещены под любым углом. Светодиодная гирлянда может использоваться для всей комнаты и подходит для гостиных, спален, столовых, кухонь, письменных столов, шкафов или даже вашей рождественской елки. Его гибкость делает его идеальным для праздничных вечеринок, таких как Рождество, Хэллоуин и многое другое.

ПРОФИ
  • Включает изменение цвета RBG
  • Поставляется со сверхвысокой яркостью
  • Обеспечивает прочную и липкую ленту
ПРОТИВ
  • Один клиент сообщает, что силовой шнур слишком короткий

Светодиодные ленты Govee Smart

Предложение, которое вы не можете пропустить: эта светодиодная лента совместима как с Alexa, так и с Google Assistant. Включайте и выключайте свет, меняйте цвета или регулируйте яркость с помощью простой голосовой команды. Приложение Govee Home предоставляет расширенные возможности для управления светодиодными лампами, а также настраиваемые режимы «сделай сам» и функцию таймера. Используйте любой тип музыки, любое приложение Govee Home или блок управления для синхронизации света с вашими любимыми песнями с помощью встроенного микрофона. Благодаря адаптеру, указанному в списке ETL, прочному клею и пяти поддерживающим зажимам вы можете прикрепить фонари практически к любой сухой и чистой поверхности. Для дополнительной безопасности укрепите их зажимами.Они оснащены светодиодными лампами 5050, что делает их достаточно яркими, чтобы осветить вашу спальню, кухню, веранду и праздничные вечеринки. Обратите внимание: эти фонари не выдерживают дождя или снега и предназначены только для использования внутри помещений.

ПРОФИ
  • Простота установки
  • Обеспечивает окружающее освещение
  • Обеспечивает голосовое управление без помощи рук
  • Пользователи могут синхронизировать музыку с освещением
  • Поставляется с беспроводным смарт-приложением для управления
ПРОТИВ
  • О недостатках этого продукта не сообщается

Daybetter Водонепроницаемые светодиодные полосы

Если вы ищете водонепроницаемые полоски, то эти фонари — то, что вам нужно! Ленточные светильники имеют степень водонепроницаемости IP65. Они бывают 20 цветов и восьми рисунков. Их можно использовать для внутреннего и наружного освещения, например, на кухне, под шкафом, в столовой, спальне, для подсветки телевизора и т. д. Можно разрезать светодиодную ленту на каждые три светодиода, не повреждая остальные ленты. Вы можете использовать самоклеящуюся ленту 3М, которая входит в комплект, просто оторвите ее за лентой, приклейте на стену или другую поверхность, используйте выдувную губку, если поверхность шероховатая.

ПРОФИ
  • Обладает яркой яркостью
  • Они отлично подходят для вечеринок на открытом воздухе
  • Полоски можно разрезать и соединять между собой
  • Прилагаемая липкая и прочная лента
ПРОТИВ
  • Один покупатель сообщает, что блок питания сильно нагревается

Светодиодные ленты Novostella для наружного освещения

Эти светодиодные полосы водонепроницаемы и долговечны, что делает их идеальными для размещения на зданиях, дорожках, стенах, заборах, крыльцах, ресторанах, клубах, барах и т. д.При низком рабочем напряжении 24 В он безопасен для детей и взрослых, имеет сертификат безопасности ETL. Используются высококачественные светодиодные бусины, обеспечивающие световой эффект, аналогичный высоковольтным лентам, но не потребляющие много энергии. С 44-клавишным радиочастотным пультом дистанционного управления, который вращается на 360° и более точен, чем ИК-пульт дистанционного управления, он может работать на расстоянии до 40-45 футов, имеет сильный сигнал, поэтому он может проникать через стены и двери с его 20 цветами и шестью режимами освещения. Весь набор деталей водонепроницаем. Водонепроницаемый корпус IP65 способен защитить чип и продлить срок его службы, что делает его полезным как в помещении, так и на улице.Не забудьте включить все аксессуары для установки, такие как пряжки, кабельные стяжки и клей. Примечание: всегда используйте клей после резки, чтобы не повредить гидроизоляцию. Не обрезайте его, если в этом нет необходимости.

ПРОФИ
  • Водонепроницаемые фонари
  • Поставляется с различными аксессуарами
  • Эти специальные фонари экономят много энергии
  • Поставляются с обновленным пультом дистанционного управления на 360 градусов
ПРОТИВ
  • Один клиент сообщает, что лампы не обеспечивают стабильной долговечности

Наружные светодиодные ленты Govee RGBIC

Govee Home имеет радиус действия Bluetooth 60 м, что позволяет приложению интегрировать больше функций. С помощью прилагаемого радиочастотного пульта вы можете управлять своими светодиодными светильниками в радиусе 10 м, что позволит вам создать собственное световое шоу. С приложением Govee Home вы можете выбирать из 16 миллионов цветов, 64 сюжетных режимов, синхронизации музыки, функции таймера и функций «сделай сам». Уникальная технология RGBIC включает в себя более широкий диапазон цветов, чтобы вы могли выбрать каждый сегмент для отображения одного из различных цветов по вашему выбору. Яркие цвета сделают ваш дом неповторимым. Светодиодные ленты полностью безопасны для использования на открытом воздухе, они имеют рейтинг водонепроницаемости IP65 и сертификат ETL.Просто прикрепите светодиодные фонари к любой чистой и сухой поверхности с помощью прилагаемого клея, и они смогут противостоять любому дождю или брызгам. Благодаря этим функциям эти светильники безопасны для использования на открытом воздухе и создают красивое и яркое освещение. (Примечание: адаптер не является водонепроницаемым).

ПРОФИ
  • Они просты в установке
  • Фонари водонепроницаемы
  • Обеспечивают интеллектуальное управление с помощью приложений
  • Обеспечивают яркие многофункциональные функции
  • Поставляются со световыми эффектами RBGIC
ПРОТИВ
  • Один клиент сообщил, что при использовании загоралась только половина полосы

Светодиодные ленты Cozylady Alexa

Светодиодная лампа имеет широкий спектр цветовых режимов, мощные музыкальные функции и подходит для различных интерьеров спален, гостиных и кухонь.Его можно монтировать на лестницах, шкафах и платяных шкафах, и он очень популярен среди детей. Во время производства были реализованы различные процедуры контроля качества, и продукт был сертифицирован UL как безопасный. В них используются тонкие микросхемы, которые значительно снижают вероятность сбоя, а также повышают яркость и эффективность. Недавно запатентованная технология позволяет производителям удлинить полосу света на 65,6 футов. Это идеальное решение, чтобы окружить всю комнату. Свет работает с приложениями Alexa, Google Home, Smart Life или Tuya.

ПРОФИ
  • Очень липкие полоски
  • Подходит как для детей, так и для взрослых
  • Упаковка с полосками обеспечивает достаточную длину
  • Совместимость с Alexa и Google Assistant
ПРОТИВ
  • Один клиент сообщает, что фары дают слабый клей

Наружные светодиодные ленты

Этот светодиодный светильник для наружного освещения состоит из восьмидесяти футов 240 светодиодов с 16 вариантами цветов, так как для изменения цвета можно использовать пульт дистанционного управления или проводной переключатель.Это сертифицированный UL маломощный адаптер 12 В для наружного и внутреннего использования, имеющий широкий спектр применений, включая вечеринки, свадьбы, патио и рождественские елки. Удобный ИК-пульт дистанционного управления с 16 отдельными цветами и 4 режимами освещения может управлять светодиодными батутными светильниками или уличными гирляндами. Он имеет четыре уровня скорости для каждого режима освещения, по умолчанию используется третья скорость. Таймер будет включать и выключать свет на шесть часов. Эти подключаемые снаружи гирлянды изготовлены из серебряной проволоки, покрытой тонкой водонепроницаемой пленкой, которая предотвращает ее легкое запутывание или повреждение, сохраняя при этом ее гибкость.Изготовлен из серебряной проволоки, ему можно придать любую форму. Серебряные гирлянды из прозрачного мягкого пластика защищены от воды.

ПРОФИ
  • Водонепроницаемые фонари
  • Предлагаются 16 цветов на выбор
  • Идеально подходят для уличных батутов
  • Очень гибкие фонари, не спутываются
ПРОТИВ
  • Один клиент сообщает, что лампы не обеспечивают стабильной долговечности

Наружные светодиодные веревочные светильники SURNIE

Эти 50-футовые белые полосы дневного света очень яркие и подключаемые, очень подходят для Рождества и других праздников. Эти детали изготовлены из прочных, толстых цельных пластиковых трубок, которые закрывают яркие светодиоды. Эта светодиодная гирлянда оснащена встроенным предохранителем для защиты от перенапряжения и сертифицирована UL для использования внутри и вне помещений. Он также хорошо защищен для использования на открытом воздухе и может прослужить до 50 000 часов. Вы можете обрезать светодиодные ленты, не повреждая их. Соединители включены для расширения, поэтому полосу можно растягивать или сжимать по мере необходимости. Эта беспроводная световая полоса идеально подходит для декоративного освещения. Помимо гибкости, он может легко принимать любую декоративную форму, требуемую пользователями.Его можно использовать в высотных зданиях, окнах, дорожках, патио и многом другом! Благодаря степени водонепроницаемости IP65 светодиодные фонари очень водонепроницаемы. Обратите внимание: вилка не является водонепроницаемой.

ПРОФИ
  • Фонари можно разрезать
  • Фонари водонепроницаемые
  • Фонари имеют уникальный дизайн
ПРОТИВ
  • Один клиент сообщает, что компания не обеспечивает наилучшего обслуживания клиентов, если это необходимо

Светодиодные ленты PHOPOLLO

Световые полосы имеют 20 цветовых комбинаций, а также шесть функций «сделай сам» и восемь режимов освещения, что позволяет легко создавать желаемое настроение. Светодиоды и компоненты смонтированы на гибкой печатной плате, что упрощает установку на искривленных или неровных поверхностях. Используйте эти прочные двусторонние ленты 3M, чтобы приклеить их в местах, где нет пыли. С помощью ножниц вы можете отрезать светодиодные ленты нужной длины. Вы можете использовать эти светильники для украшения своей спальни, кухни, бара, телевизора и т. д. Предоставляя клиентам лучшие продукты и услуги, PHOPOLLO объединила исследования, дизайн и производство, поскольку каждая лента перед упаковкой проходит строгий контроль.

ПРОФИ
  • Лампы можно разрезать
  • Цена оправдывает свою цену
  • Лампы доступны в нескольких цветовых вариантах
  • Лампы универсальны и просты в установке
ПРОТИВ
  • Один покупатель сообщил, что фары легко сломались уже после нескольких использований

В заключение

Мы надеемся, что вы нашли лучшую наружную светодиодную ленту, которая наилучшим образом соответствует вашим потребностям. Вам не нужно быть экспертом, чтобы купить светодиодные ленты, если вы знаете, что искать. Ключевым моментом при выборе светодиодных лент является знание ограничений области применения и площади, а также требований к питанию, вариантов установки и вариантов цвета.


Другие продукты, которые могут вам понадобиться

Надеемся, вам понравятся эти продукты! Но имейте в виду, что Grit Daily может брать небольшую комиссию за рекомендуемые здесь товары, но это не значит, что мы в них не верим.Мы рекомендуем только те продукты, которые купили бы или использовали сами, поэтому не обращайте внимания на наши предложения.

Что такое светодиодная лента?

Светодиодные ленты:

Также известны как светодиодные ленты или светодиодные ленты. Светодиодные ленты — отличное решение для акцентного освещения, освещения террас и патио, рабочего освещения, освещения под шкафами, освещения кухни, ландшафтного и архитектурного освещения и многого другого. Эти светодиодные ленты могут работать для различных применений, как внутри, так и снаружи.

Есть много длин, цветов и уровней яркости. Для чего-то действительно удивительного, светодиодные ленты RGB, меняющие цвет, — лучший выбор. RGB Strip Light использует отдельные красные, зеленые и синие светодиоды, которые смешиваются для создания нескольких цветов с помощью контроллера RGB.

Светодиодные ленты являются регулируемыми, гибкими и разрезаемыми, что делает их очень простыми в установке и использовании.

Наша компания в основном поставляет оборудование для производства светодиодных лент. Мы также занимаемся исследованиями и разработками одного типа smt-машины для выбора и размещения для наших клиентов, чтобы производить неограниченное количество светодиодных лент и получать хорошую репутацию от наших старых клиентов.


Завод по производству стареющих светодиодных лент Cutsomer

Если вы выберете наше устройство для монтажа микросхем smd, вы сэкономите много денег и трудозатрат и получите больше прибыли!

Если у вас есть какие-либо вопросы или опасения по поводу того, какая машина для производства светодиодных лент лучше всего подходит для вас, пожалуйста, позвоните мне свободно, я сделаю все возможное, чтобы предложить наши услуги !!!

Элейн

Моб/WhatsApp/wechat: +86 18898671670

Элейн@smdmachine. ком

[email protected]

Сайт: http://www.smdmachine.com

16 вещей, которые нужно знать о светодиодных лентах

Наиболее полное знание о светодиодных лентах в истории, продолжайте читать, чтобы узнать больше

#1. Что такое светодиодная лента?
№2. Классификация светодиодной ленты
№3. Компоненты светодиодной ленты
№4. Внедрение яркости светодиодной ленты
№5.Плотность светодиодов и потребляемая мощность светодиодной ленты
№6. Цветовая температура светодиодной ленты
#7. Класс мощности светодиодных лент
№8. Диммирование и управление цветом светодиодной ленты
#9. Устройство отвода тепла светодиодной ленты
#10. Водонепроницаемая технология светодиодной ленты
#11. Способ подключения светодиодной ленты
#12. Как установить светодиодную ленту
#13. Традиционные способы упаковки светодиодных лент
#14.Кастомизация светодиодных лент
#15. Меры предосторожности при использовании светодиодных лент
#16. Поиск и устранение неисправностей светодиодной ленты


1. Что такое светодиодная лента?

Определение:
Светодиодные ленты представляют собой светодиоды, собранные на FPC (гибкая печатная схема) или PCB (печатная плата) в форме ленты. Она называется светодиодной лентой из-за своей формы, похожей на длинную полосу. Это новый тип светодиодного освещения.

Очень гибкий, простой в установке и обслуживании, имеет широкий спектр применения, получил широкое признание пользователей и возглавил новую тенденцию линейного светодиодного освещения.Это еще один подвиг индустрии светодиодного освещения.

Мастерство:
Используйте узкую и длинную гибкую печатную плату или жесткую печатную плату в качестве основной части световой полосы. Закрепите светодиод SMD и резистор SMD на плате FPC с помощью технологии пайки оплавлением, а затем припаяйте провод к одному концу платы FPC для подключения источника питания, и получится светодиодная лента.

Характеристики:

  • Используется более безопасный низковольтный источник постоянного тока 12 В/24 В.
  • Гибкая длина реза для удобства использования.
  • Самоклеящаяся лента сзади для легкой установки.
  • Обеспечивает различные фиксированные и переменные цвета и яркость для различных применений освещения.
  • Срок службы 50000 часов.

2. Классификация светодиодных лент

В зависимости от напряжения их можно разделить на:

1. Низковольтные светодиодные ленты постоянного тока, , которые питаются от источника постоянного напряжения постоянного тока.

a, Обычная световая полоса DC5V/12V/24V.
Светодиодная лента DC5V питается от блока питания DC5V. В основном используется блок питания интерфейса USB, часто используемый в качестве светодиодной подсветки телевизора.

Светодиодная лента DC12V/24V использует источник питания DC12V или DC24V. Широко используется в различных внутренних и наружных светодиодных линейных лампах, линейном светодиодном освещении, вспомогательном освещении и сценах декоративного освещения.

b, Светодиодная лента постоянного тока 36 В/48 В
Напряжение питания ограничено 36 В или 48 В для некоторых специальных применений Светодиодная лента в основном используется в сценах, где выходное напряжение постоянного тока нестабильно.

Например, на малых судах из-за использования дизельных кремниевых выпрямительных генераторов выходное напряжение будет колебаться в пределах 10–30 В постоянного тока. В этом случае можно напрямую использовать ламповую ленту постоянного тока 10-30 В постоянного тока.

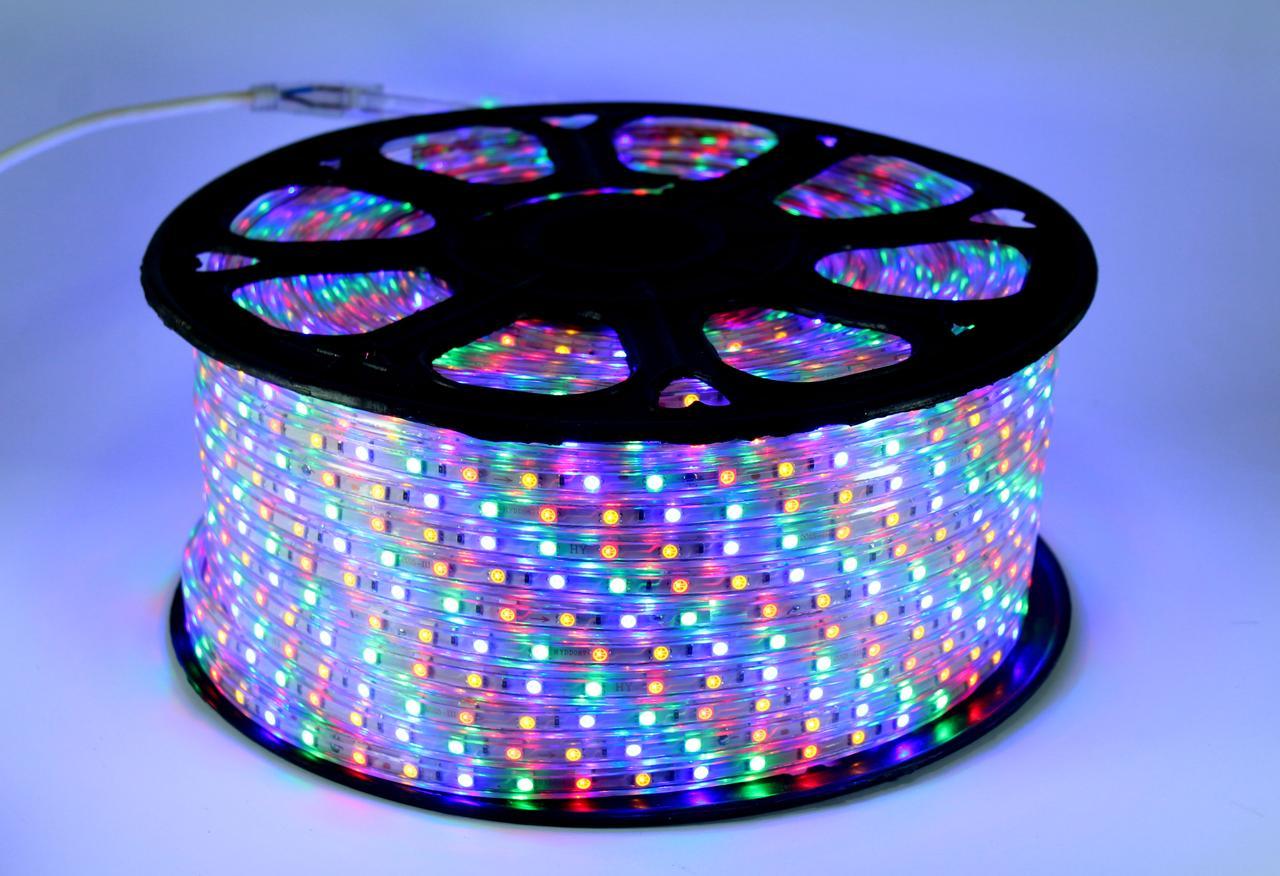

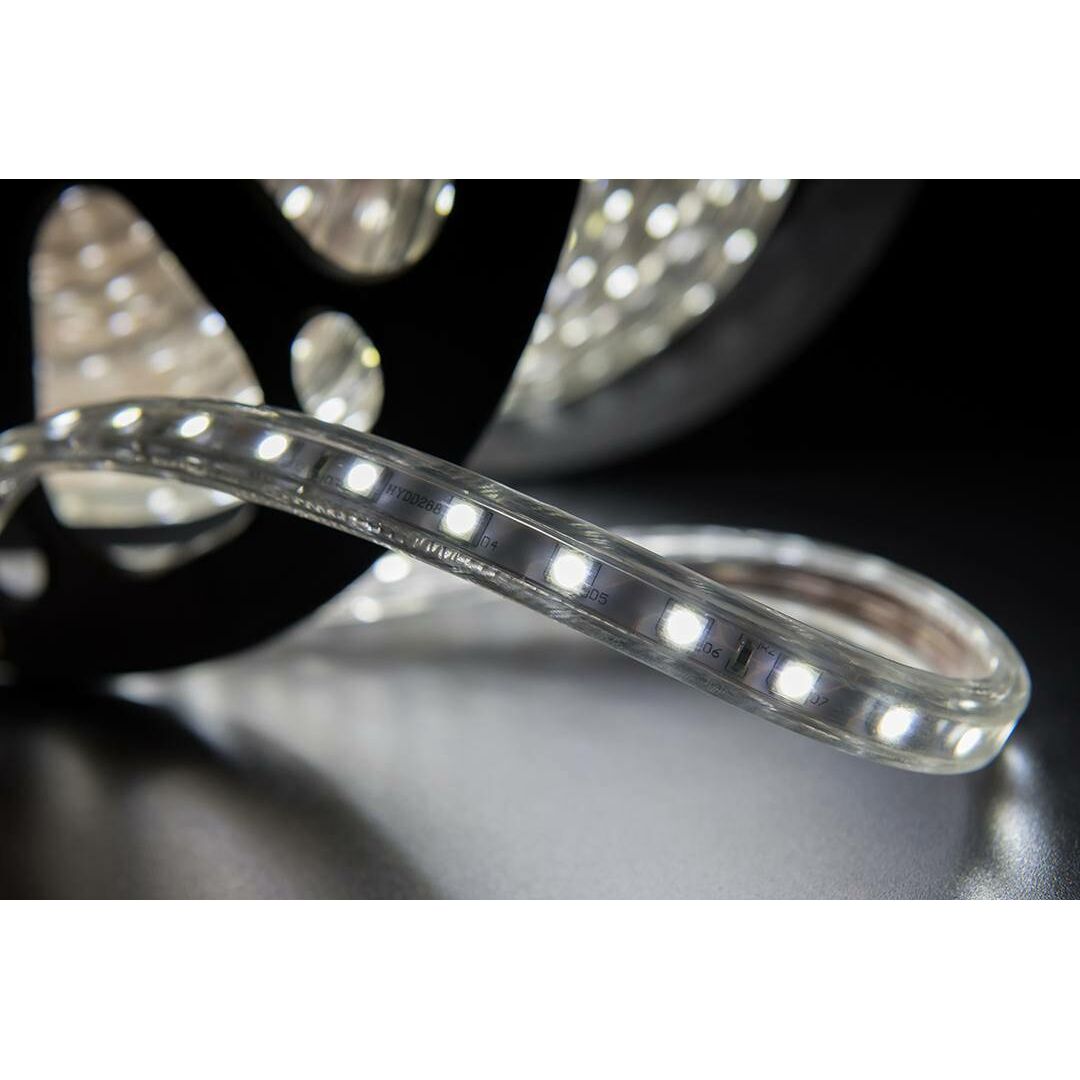

2. Высоковольтная световая лента переменного тока 110–240 В

Используется источник питания переменного тока высокого напряжения. Этот вид световой ленты в основном используется для оформления наружного освещения или используется для временных сцен инженерного освещения. Таким образом, его можно использовать в качестве гибкого рабочего освещения.

Поскольку использование высоковольтного источника переменного тока опасно, поэтому он используется в местах, недоступных для рук человека. Например, освещение потолков, декоративное освещение деревьев и т. д.

В зависимости от сферы применения его можно разделить на:

1. Вспомогательные световые полосы с использованием обычных монохроматических ламп. Например, освещение шкафа гардероба, фоновое освещение спальни, освещение полки витрины и так далее.

2. Декоративные световые ленты с использованием обычных светодиодных лент RGB или лент RGB IC. Например, барный потолок, украшение стен KTV, украшение винного шкафа, освещение зданий, освещение мостов и т. д.

3. Линейные светодиодные ленты основного освещения , изготовленные из линейных основных осветительных приборов с использованием обычных монохроматических светодиодных лент в сочетании с алюминиевые профили или силиконовые неоновые втулки.

4. Светодиодные ленты для освещения роста растений , изготовленные из светодиодов с особой длиной волны, обеспечивают особый свет, способствующий росту растений.

5. Лента для стерилизующей лампы для медицинской бактерицидной лампы, использующей светодиод глубокого ультрафиолетового излучения.

В зависимости от цвета света можно разделить на:

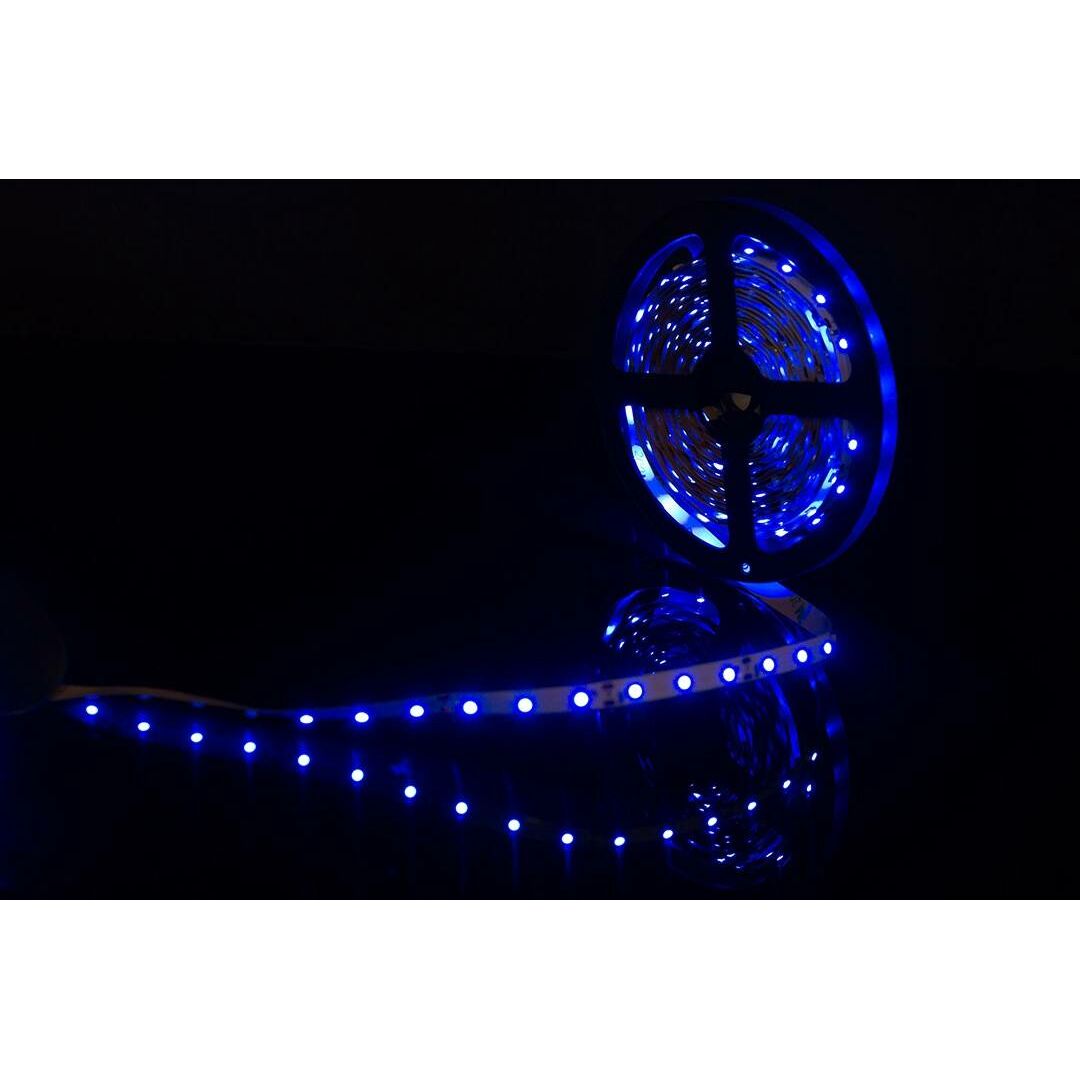

1. Монохромные светодиодные ленты , такие как белый цвет, теплый белый, красный, зеленый, синий, желтый, оранжевый, янтарный, розовый и т. д.
Из-за белого и теплого белого нельзя точно описать цвет света, поэтому его обычно заменяют цветовой температурой в световой полосе, например 2700К, 3000К, 4000К, 6000К.

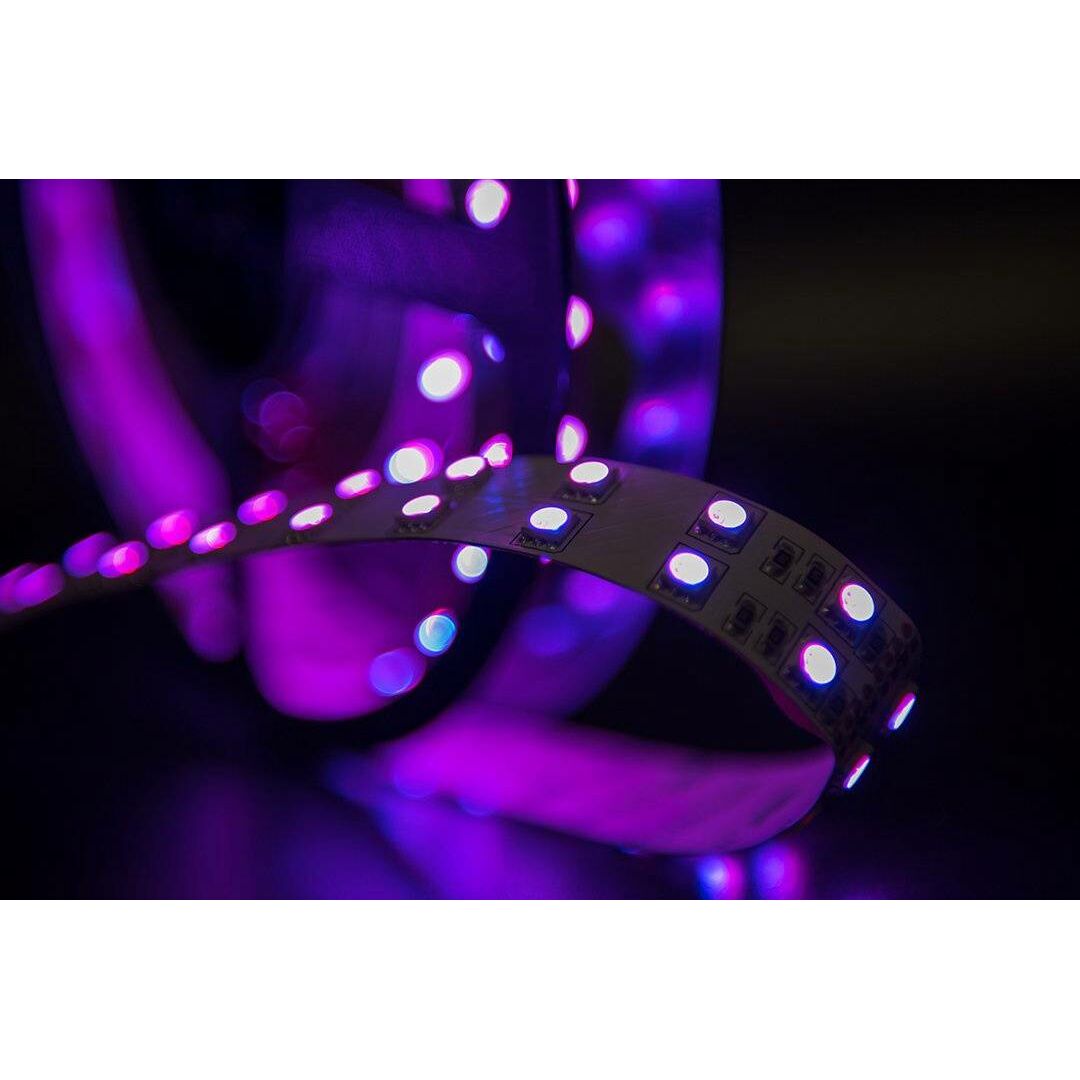

2. Светодиодная лента RGB путем синтеза трех основных цветных чипов R, G, B в один светодиод, поэтому он может отдельно излучать три вида красного, зеленого и синего цветов.

Цветной свет также может быть освещен тремя чипами вместе и объединен в белый свет. Если вы добавите контроллер светодиодной ленты RGB, вы можете добиться последовательного изменения света и мерцания. такие как красный, зеленый, синий и белый.

3. Световая полоса RGA , аналогична световой полосе RGB, с той лишь разницей, что синяя микросхема светодиода RGB заменена желтой микросхемой в бусине лампы RGA.

4. Двухцветная световая лента , с использованием любых двух цветов светодиодов для комбинирования производства светодиодных световых лент, наиболее распространенным является белый цвет + теплый белый, а также белый цвет + синий цвет, белый цвет + красный цвет.

5. Светодиодная лента RGBW/RGBCCT/CCT

CCT здесь означает «Управление цветовой температурой», что означает, что цветовую температуру светодиодных лент можно регулировать для изменения между теплым белым цветом и белым цветом.

a , Светодиодная лента CCT изготовлена ​​из светодиодов белого и теплого белого цветов. Цветовая температура белого света составляет 2700K, температура теплого белого света составляет 6500K, обычно используемые лампы представляют собой 2835 светодиодов с одной чашкой или 5050 светодиодов с одной чашкой.

Светодиодная лента может иметь диапазон регулировки цветовой температуры 2700K~6500K во время использования, что делает выбор цветовой температуры в сцене применения освещения более гибким.

b , Светодиодная лента RGBW изготовлена ​​из светодиода RGBW «четыре в одном».Светодиодная лента RGBW может не только добиться эффекта изменения цвета светодиодной ленты RGB, но также может обеспечить другой монохроматический свет для удовлетворения более строгих требований к монохроматическому освещению.

c , Светодиодная лента RGBCCT представляет собой модернизированную версию светодиодной ленты RGBW.

Светодиодная лента RGBCCT состоит из пяти светодиодов в одном. Он не имеет фиксированной цветовой температуры, как белый свет в светодиодной ленте RGBW, но имеет две светодиодные микросхемы цветовой температуры: теплый белый свет, обычно 2700K, и белый свет, цветовая температура обычно 6500K.

Он охватывает все функции светодиодных лент RGB и CCT, обеспечивая более гибкое и удобное освещение.

6. Специальная цветовая длина волны, такая как 390 нм, 420 нм, 470 нм и т. д., в основном используется для специального освещения.

В зависимости от того, имеет ли светодиод микросхема, можно разделить на:

1. Обычная светодиодная лента , в дополнение к светодиоду и резистору, плата FPC этого типа имеет постоянный ток. Чип IC на нем, чтобы контролировать ток каждой группы светодиодов, чтобы быть последовательным.

Уменьшите влияние перепада давления пластины на подсветку светодиодной ленты. Сохраняйте постоянную яркость головы и хвоста светодиодной ленты.

Эта интегральная микросхема постоянного тока также может быть интегрирована внутрь светодиода, который может производить другую светодиодную ленту ИС, то есть без сопротивления и без микросхемы ИС.

То есть, судя по внешнему виду, светодиодная лента на плате FPC имеет только светодиод, другого электронного компонента нет. Это решение может сделать яркость светодиодной ленты более стабильной, внешний вид проще, расположение светодиодов более гибким, и его можно использовать в качестве решения для светодиодной ленты высокой плотности.

2. Светодиодная лента с адресной микросхемой , микросхема на полосе не является обычной микросхемой постоянного тока, а микросхема ИС может рассматриваться как пиксель.

Эта микросхема имеет собственный адрес и может управляться с помощью сигналов контроллера. Сигнал, отправленный на него, может управлять выходным уровнем для различных положений светодиода, таких как мигание, погоня, прыжки, скачки по часовой стрелке, скачки против часовой стрелки, монохромные скачки, лошадь, меняющая цвет, одиночная погоня от головы к хвосту, плавный вода, имитация молнии и тому подобное.

Эффект смены световой полосы может быть написан в соответствии с потребностями заказчика и может отображаться в виде экрана, текста, букв, картинок, анимации и т. п. Общие микросхемы на рынке в основном включают WS2811, WS2812, SK6812, P943, Ap102, DMX512 и так далее.

Светодиоды, используемые в адресной светодиодной ленте, могут быть монохромными светодиодами, светодиодами RGB или светодиодами RGBW.

В зависимости от материала платы его можно разделить на гибкую светодиодную ленту и жесткую светодиодную ленту

1.Гибкая светодиодная лента изготовлена ​​из гибкой печатной платы FPC, ее можно сгибать, складывать, наматывать. Общая гибкость и легкость, с самоклеящейся лентой 3M, простота установки.

2. Жесткая светодиодная лента, изготовленная из алюминиевой подложки или плиты из стекловолокна, ее нельзя сгибать, в основном используется для прямых линейных сцен освещения.

В соответствии с характеристиками расположения светодиодов его можно разделить на световую ленту с видом сверху, световую ленту с видом сбоку, одну полосу с видом сбоку, одну полосу с видом сверху, многорядную светодиодную ленту, светодиодную ленту высокой плотности. , короткая светодиодная лента, светодиодная лента S-типа.

1. Вид сверху Светодиодная лента , наиболее распространенная светодиодная лента, угол луча 120 градусов, гибкая печатная плата с SMD-светодиодом спереди, сзади 3M self — клей.

2. Боковая подсветка полосы, в основном изготовленные из светодиодов боковой подсветки 3014, для особых требований к установке.

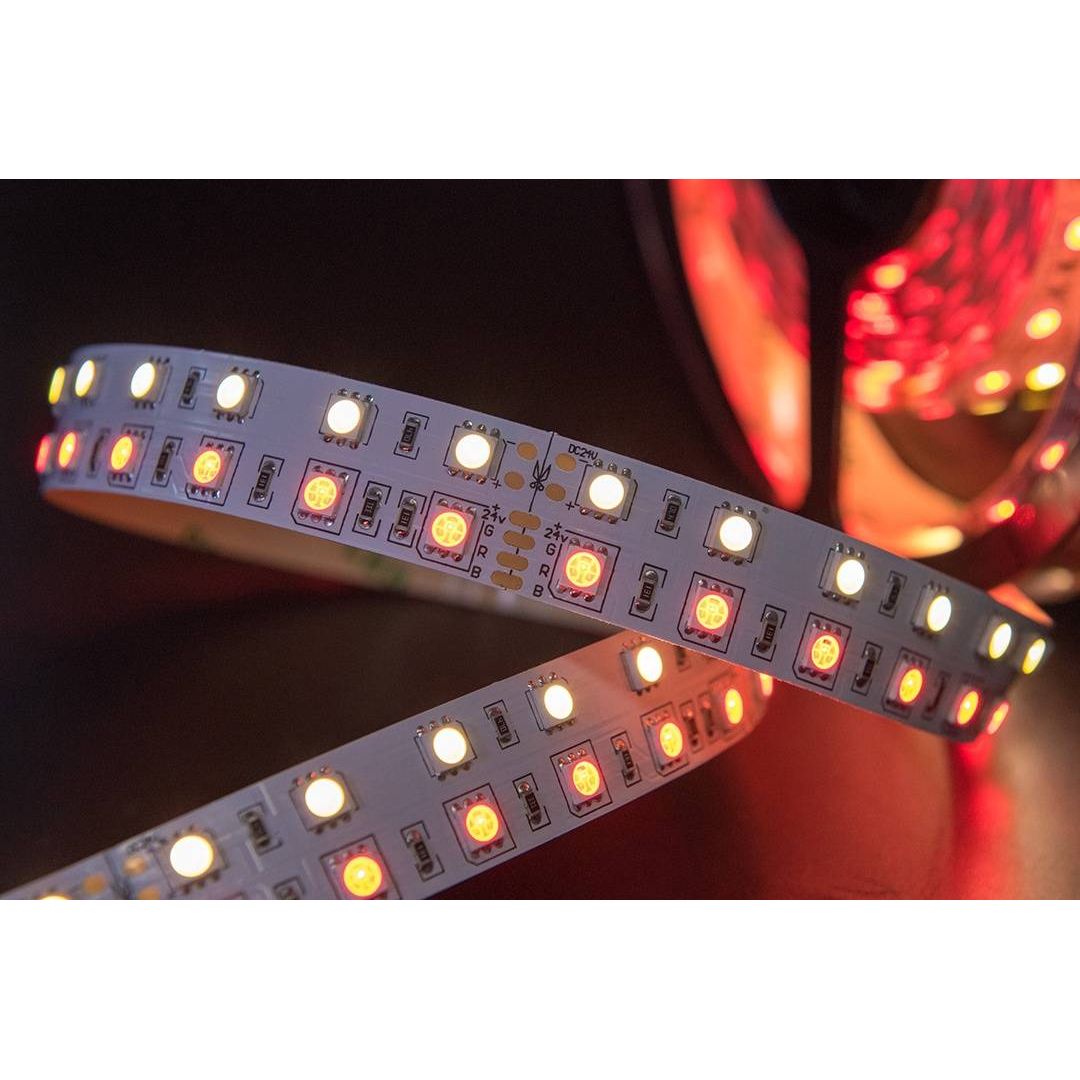

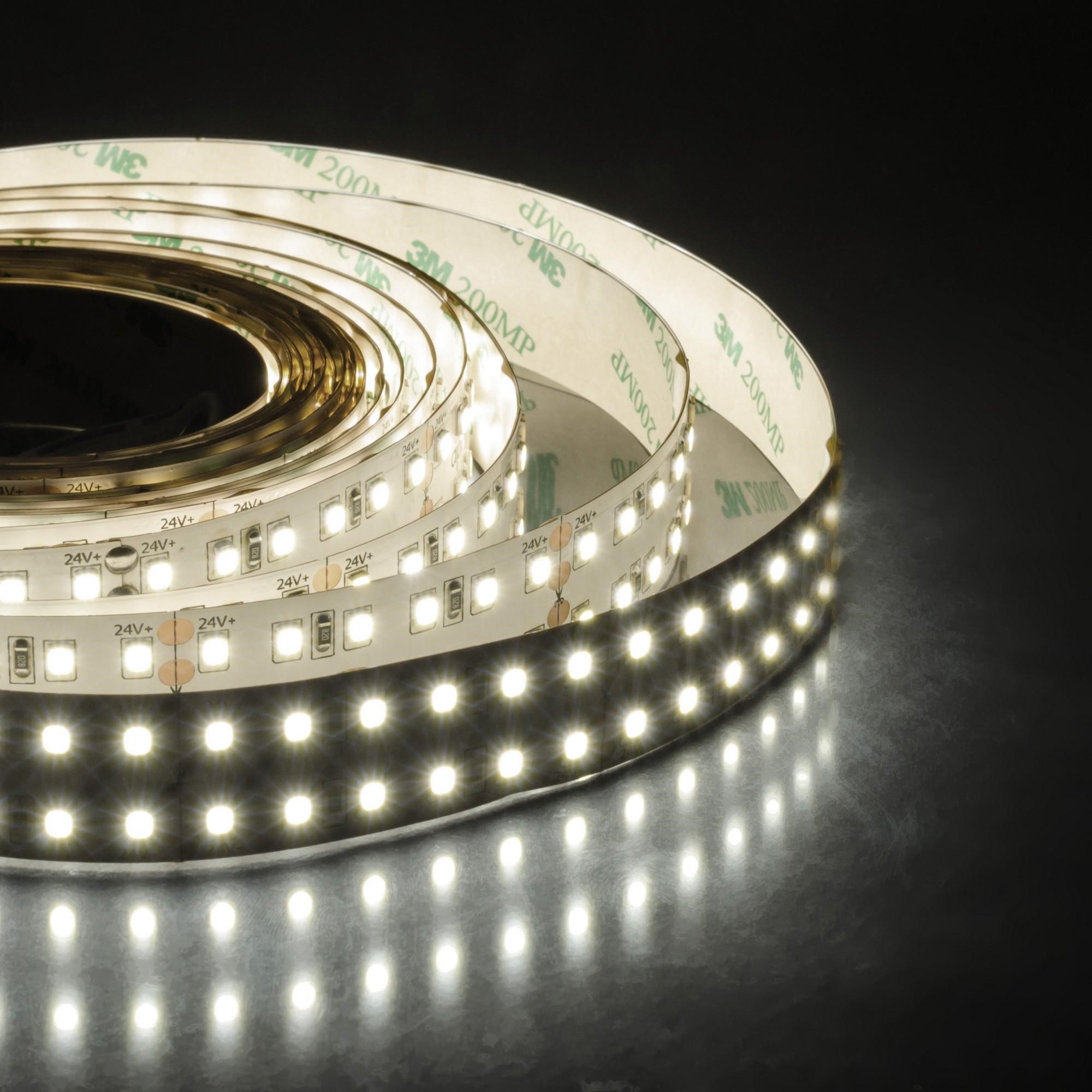

3. Многорядная светодиодная лента , это одна плата FPC с двумя или более рядами светодиодов для большей яркости.Эта полоса в основном используется в линейных светильниках основного освещения в качестве источника света.

4. Светодиодная лента высокой плотности . За счет увеличения плотности светодиодов на светодиодной ленте можно увеличить яркость, а также уменьшить проблему темных зон, вызванную линейным освещением ленты. Эта световая полоса в основном используется для согласования с определенными алюминиевыми профилями каналов для освещения без темных зон.

5. Укороченные светодиодные ленты , обычно это 3 светодиода или 6 светодиодов на группу шлейфов, 2.5 см, 5 см или 10 см для режущего блока. Обрезная светодиодная лента Short-unit может состоять из одного светодиода или двух светодиодов в виде набора петель, а 1 см или 1,25 см — это режущий блок.

6. Светодиодная лента S-типа , также называемая Гибкая светодиодная лента , зигзагообразная светодиодная лента . Светодиодную ленту можно сгибать в одной плоскости, тем самым складывая различные формы, в основном используемые для световых коробов рекламных щитов, светящихся символов и т. д.

3. Компоненты светодиодной ленты

светодиодов SMD, резисторов SMD, гибких печатных плат и проводов, как показано на рисунке.

1. Тип светодиодного источника, используемого для светодиодной ленты
Основные светодиодные источники: 3528, 5050, 2835, 3014, 2216, 5630, 5730, 2110, 4040 и так далее.

3528 светодиодная лента , в качестве источника света используется светодиод 3528 (размер светодиода 3,5 мм x 2,8 мм), яркость каждого светодиода 3528 составляет 7-8 лм, мощность одного светодиода составляет около 0,08 Вт, светодиод 3528 полоса часто используется количество светодиодов 30LEDs/м, 60LEDs/м, 120LEDs/м, 240LEDs/м.

5050 светодиодная лента , размер светодиода: 5.0 мм x 5,0 мм, люмен: 24-26 лм, мощность: 0,24 Вт, количество светодиодов/м: 30 светодиодов/м, 60 светодиодов/м, 120 светодиодов/м.

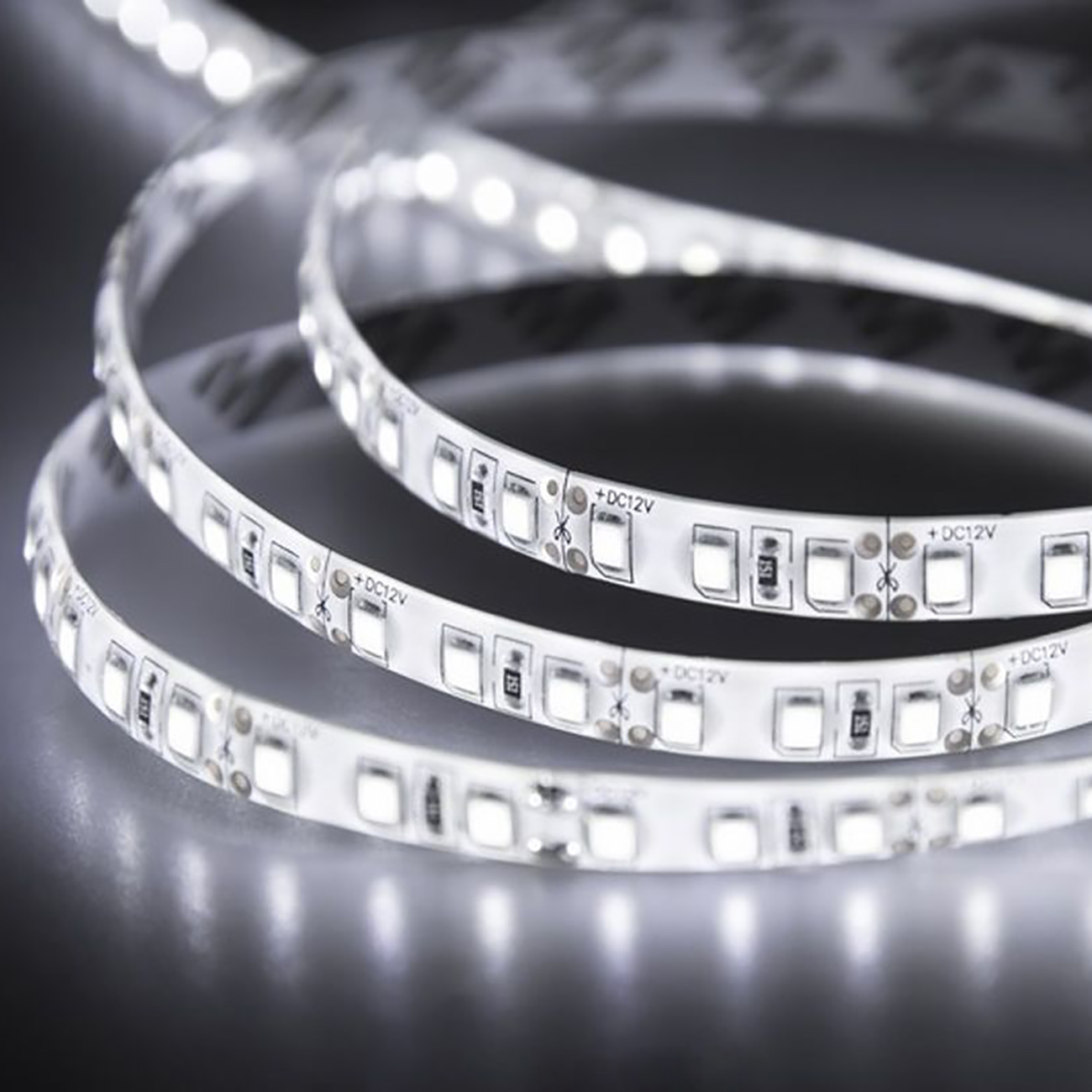

2835 светодиодная лента , размер светодиода: 2,8 мм x 3,5 мм, световой поток: 24-26 лм, мощность: 0,2 Вт, количество светодиодов/м: 30 светодиодов/м, 60 светодиодов/м, 120 светодиодов/м.

3014 светодиодная лента , размер светодиода: 3,0 мм x 1,4 мм, световой поток: 10-12 лм, мощность: 0,1 Вт, количество светодиодов/м: 120 светодиодов/м, 156 светодиодов/м.

2216 светодиодная лента , размер светодиода: 2,2 мм x 1,6 мм, люмен: 10-12 лм, мощность: 0.1 Вт, количество светодиодов/м: 120 светодиодов/м, 240 светодиодов/м.

5630/5730 светодиодная лента , размер светодиода: 5,6 мм x 3,0 мм, люмен: 50-55 лм, мощность: 0,5 Вт, количество светодиодов/м: 30 светодиодов/м, 60 светодиодов/м.

2110 светодиодная лента , размер светодиода: 2,1 мм x 1,0 мм, люмен: 10-12 лм, мощность: 0,1 Вт, количество светодиодов/м: 240 светодиодов/м, 360 светодиодов/м, 576 светодиодов/м.

4040 светодиодная лента , размер светодиода: 4,0 мм x 4,0 мм, световой поток: 24-26 лм, мощность: 0,2 Вт, количество светодиодов/м: 60 светодиодов/м, 120 светодиодов/м.

2. Процесс производства светодиодной ленты для печатных плат
Он делится на катаную медь и электролитическую медь .
Печатная плата, изготовленная методом катаной меди, имеет лучшую целостность, лучшую электропроводность и теплопроводность, но имеет более высокую стоимость; Если вам нужно, есть магазины, которые предлагают печатную плату с доставкой . Вы также можете связаться с ближайшим ко мне электриком для получения более подробной информации.

Печатная плата, изготовленная с помощью электролитического медного процесса, имеет несколько худшие общие характеристики, но это не повлияет на нормальное использование световой полосы.

А благодаря удобству и зрелости производственного процесса он завоевал благосклонность большого числа клиентов, а себестоимость продукции также ниже.

3. Толщина печатной платы светодиодной ленты
Величина тока, которую может пропускать световая лента, определяет ширину и толщину печатной платы световой ленты. Когда ток через печатную плату увеличивается до определенного предела, необходимо расширить или утолщить печатную плату, чтобы обеспечить нормальную работу светодиодной ленты.

Ширина обычных световых полос 8 мм, 10 мм, 12 мм, толщина обычных световых полос 2 унции, 3 унции, 4 унции.

Конечно, чем толще доска, тем хуже ее гибкость, и есть риск растрескивания площадки и поломки платы в процессе намотки.

Таким образом, если рабочий ток ламповой ленты велик, светодиодная лента может нормально работать не только за счет утолщения печатной платы. Вместо этого следует объединить множество потенциальных факторов воздействия, чтобы рационально спроектировать схему световой полосы, чтобы произвести квалифицированный продукт световой полосы, отвечающий потребностям клиентов.

4. Чип-резистор, используемый в световой ленте
В обычной ламповой ленте используется чип-резистор 1206 (размер: 3,2 мм x 1,6 мм), максимальная мощность 0,25 Вт.

Есть также несколько светодиодных лент относительно небольшой ширины. Из-за ограниченного пространства на печатной плате будут использоваться чип-резисторы 0805 (размер: 2 мм x 1,25 мм), а максимальная мощность составляет 0,125 Вт.

5. Способ выхода светодиодной ленты
На конце обычной монохромной световой ленты в качестве линии питания используется красный и черный провод 20 awg, а тонкий провод представляет большую угрозу безопасности.Поскольку напряжение световой ленты низкое, обычно 12 В или 24 В, ток световой ленты 12 В-12 Вт достигает 1 А, а ток световой ленты 12 В-120 Вт достигает 10 А.

Итак, выбирая соединительный провод светодиодной ленты, вы должны убедиться, что провод выдержит рабочий ток светодиодной ленты. В противном случае это может привести к перегреву линии питания светодиодной ленты, подгоранию разъема или даже к возгоранию.

Конец обычной световой полосы RGB будет использовать RGB-4pin в качестве линии питания, а толщина провода составляет 22awg.

6. Размер площадки для печатной платы ламповой ленты
Плата для печатной платы разделена на светодиодную панель, резистивную пластину и контактную площадку сдвига
Светодиодную панель и резистивную панель нельзя проектировать слишком маленькими, в противном случае , это приведет к ненадежной схеме светодиодной печатной платы и произойдет в случае неяркого освещения при длительном использовании.

Конструкция прокладки порта сдвига печатной платы слишком мала или слишком узка, что может привести к слабой сварке линии питания светодиодной ленты; если он слишком велик или добавлено слишком много олова, паяное соединение может быть слишком тяжелым, и длительное использование может привести к тому, что паяное соединение упадет и повлияет на использование светодиодной ленты.

7. Шелкография и логотип
На светодиодную ленту нанесен текст или логотип на поверхность печатной платы

+ От имени положительного полюса
отрицательного полюса
R1
DC5V, DC12V, DC24V – рабочее напряжение
R – чип красного света
G – чип зеленого света
B – чип синего света
W – чип белого света
UL – знак сертификации UL
CE – знак сертификации CE
Di – линия ввода сигнала
Do – линия вывода сигнала
GND – отрицательный провод
VCC – положительный провод
Модель IC, используемая WS2812

8. Задний клей, используемый для светодиодной ленты
Неводонепроницаемые светодиодные ленты со степенью защиты IP20 и водостойкие светодиодные ленты со степенью защиты от клея IP54 крепятся самоклеящейся лентой к обратной стороне световых лент, когда они покидают завод, для легкой установки .

Обычно клейкая лента, используемая для световых полос, представляет собой самоклеящуюся ленту производства компании 3М. Наиболее распространена клейкая лента 300lse

Кроме того, есть белый клей, синий теплопроводный тепе, красный скотч VHB и т.д.Каждый тип ленты имеет разную вязкость.

Обязательно выберите ленту, которая вам подходит. В противном случае световая лента может не иметь достаточной адгезионной прочности из-за длительного использования и привести к тому, что световая полоса отвалится.

Кроме того, чтобы снизить себестоимость светового пояса, некоторые предприятия выбирают поддельную ленту 3M.

Внешний вид этой ленты мало чем отличается от настоящей ленты 3М. Если не обращать внимания, то и не отличишь.Этот тип ленты недостаточно липкий, и он легко отвалится после длительного использования.

Поэтому, когда вы покупаете светодиодную ленту, вы должны тщательно шлифовать глаза и различать, чтобы не быть обманутым производителем.

4. Введение яркости светодиодной ленты

Существует множество факторов, влияющих на яркость светодиодных светильников, и мы рассмотрим их один за другим.

1. Яркость разных типов лампочек разная.
3528-0,08 Вт-яркость одной бусины лампы составляет около 7-8 лм w-10-12lm
5630-0.5w-50-55lm
2110-0.1w-10-12lm

2. ИСПОЛЬЗУЙТЕ один и тот же светодиодный чип, но с разным сопротивлением в одной цепи печатной платы, яркость светодиодной ленты отличается
Например, следующие светодиодные ленты имеют 2835-120 светодиодов / м 3000K Color, и схема цепи, которую они выбирают, точно такая же, и используется тот же светодиодный чип .

Однако если сопротивление первой световой полосы составляет 120 Ом, а сопротивление второй световой полосы составляет 91 Ом, то вторая световая полоса ярче первой.

Конечно, это не значит, что чем меньше выбранное сопротивление, тем лучше. Каждой схеме цепи соответствует минимальное значение предельного сопротивления. Если оно ниже этого значения сопротивления, световая полоса сгорит из-за перегрева.

Таким образом, в соответствии с фактическими потребностями, цель регулировки яркости всей лампы может быть достигнута путем выбора различных схем сопротивления.

3. Влияние длины световой полосы на яркость
Светодиодная лента постоянного напряжения, когда длина световой полосы больше 5 м, падение напряжения на полосе будет более заметным, чем напряжение положения первого светодиода и конечного положения светодиода светодиодной ленты будут несовместимы, напряжение хвоста будет ниже, чем напряжение первого светодиода.

Как показано на рисунке ниже, напряжение питания составляет 12,4 В, а выходное напряжение упало до 10. 7В, что вызовет проблему непостоянной яркости на всей световой полосе.

Поэтому, когда длина световой полосы превышает 5 м, эту проблему можно решить, подав питание с обоих концов, как показано на следующем рисунке.

4. Влияние рабочего напряжения на яркость
Световые ленты постоянного напряжения, такое же количество светодиодов, та же схема, с использованием тех же светодиодных чипов, с использованием того же сопротивления, если длина светодиода полоса длиннее, светодиодная лента 24 В ярче, чем светодиодная лента 12 В.Это связано с тем, что чем выше напряжение, тем меньше падение напряжения, как показано на рисунке ниже.

Напряжение на конце светодиодной ленты 24 В составляет 22 В, а напряжение, подаваемое на каждый светодиод, составляет 2,8 В, а напряжение на конце светодиодной ленты 12 В составляет 10 В, а напряжение, подаваемое на каждый светодиод, составляет 2,5 В. . Вы должны знать, что номинальное значение Vf светодиода составляет 3 В, очевидно, 2,8 В ближе к номинальному значению Vf 3,0 В, поэтому световая полоса ярче.

5. Влияние интегральной микросхемы постоянного тока на яркость
Из-за внутреннего сопротивления печатной платы световой ленты светодиодная лента постоянного тока также имеет падение напряжения, но в схеме используется постоянный ток полоса отличается от полоски постоянного напряжения.

На рисунке ниже показана принципиальная схема светодиодной ленты постоянного напряжения .

На рисунке ниже показана принципиальная схема светодиодной ленты постоянного тока .

В каждой группе светодиодов на световой полосе постоянного тока имеется по одной микросхеме. Светодиод будет подключен параллельно микросхеме и динамически регулировать приложенное к ней напряжение. Чтобы светодиоды всей группы работали на номинальном напряжении.Это позволит сохранить постоянную яркость всей светодиодной ленты.

6. Влияние размера светоизлучающего чипа на яркость

a . Один и тот же тип бусин лампы имеет разные размеры светодиодных светоизлучающих чипов, что приводит к разной яркости светодиодов.

Разница между высокой и нормальной яркостью светодиода вызвана разными размерами светоизлучающего чипа, используемого в светодиоде.

Например, светодиод 5050 имеет 18–20 лм, 20–22 лм, 22–24 лм, 24–26 лм и так далее.

б . Различные типы светодиодов имеют разную яркость.

Например, яркость одного светодиода 5050 или 2835 в основном составляет около 20-24лм, а яркость светодиода 5630 может достигать 45-55лм. Это связано с тем, что светодиодный чип, используемый светодиодом 5630, больше, чем чип, используемый другими светодиодами.

Конечно, по сравнению с другими моделями того же типа светодиодов, чем больше чип, тем выше яркость и выше цена.

7. Влияние плотности лепестков лампы на яркость
Используйте однотипные светодиоды, если яркости недостаточно, можно увеличить яркость за счет увеличения плотности светодиодов.

Например, светодиодная лента типа 3528-120 светодиодов/м будет намного ярче, чем тип 3528-60 светодиодов/м, а 5050-30 светодиодов/м будет намного темнее, чем 5050-60 светодиодов/м м.

5. Плотность светодиодов и потребляемая мощность светодиодных лент

Мы знаем, что при одном и том же типе светодиодов увеличение количества светодиодов на метр может увеличить яркость светодиодной ленты. Конечно, это также увеличивает мощность световой полосы.

Следовательно, чем больше плотность светодиодных лент с одинаковой структурой схемы, тем больше мощность.

Обычно количество светодиодов светодиодных лент составляет 30 светодиодов / м, 60 светодиодов / м, 90 светодиодов / м, 120 светодиодов / м, 240 светодиодов / м.

Получается, что чем больше мощность, тем ярче световая полоса?

Здесь необходимо ввести ключевой параметр: Световая эффективность.

Световая отдача — параметр, характеризующий эффективность фотоэлектрического преобразования лампы. Это относится к яркости светодиодного света, который может излучаться на ватт мощности. Единица лм / Вт.Чем больше значение, тем выше эффективность фотоэлектрического преобразования, а тем более энергоэффективен .

Например, есть две фабрики, которые производят одну и ту же светодиодную ленту 2835-120 светодиодов/м. Мы маркируем световую ленту, произведенную на первом заводе, как световую ленту № 1, а на втором заводе — как световую ленту № 2.

Световая полоса № 1↓

Световая полоса № 2↓

лучше, чем световые полосы № 2, но мощность световой полосы № 1 составляет 9,22 Вт, это меньше, чем у № ​​2. Что случилось?

Световая полоса № 2 имеет большую мощность, чем световая полоса № 1, поэтому она потребляет больше энергии. Как видно из отчета об испытаниях, световой эффект световой полосы №2 составляет 92,43 лм/Вт, а световой полосы №1 – 141,01 лм/Вт.

Поэтому неразумно судить о яркости световой полосы просто по уровню мощности, и мы должны обратить внимание на светоотдачу световой полосы, чтобы достичь цели использования светодиодных ламп для экономии энергии.

6. Цветовая температура светодиодной ленты

1. Общие цвета: теплый белый свет, диапазон цветовой температуры составляет около 2100K-3000K. Натуральный белый, диапазон цветовой температуры около 4000-5000К; положительный белый свет (цвет полуденного солнечного света), диапазон цветовой температуры составляет около 5000–6000 К, холодный белый свет, цвет будет близок к синему, а цветовая температура выше 6000 К.

Поскольку цветовая температура, соответствующая приведенным выше терминам, является интервалом, диапазон этого интервала относительно велик.Если фабрика по производству светодиодных лент производит световую ленту в соответствии с этим стандартом, цвет светодиодной ленты будет серьезно непостоянным.

Таким образом, международные строгие правила о том, что цветовая температура квалифицированного источника света должна контролироваться в пределах 7 шагов .

Допуск цвета светодиодных лент – В этой статье подробно представлены все знания о допуске цвета светодиодных ламп.

Обычно, когда мы покупаем светящуюся полосу, мы не только говорим поставщику, что мне нужны белые или теплые белые световые полосы, но также объясняем, что температура белого цвета составляет 4000K, а температура теплого белого цвета составляет 3000K.Так что пусть фабрика понимает, какие светодиодные ленты вам нужны.

2. Выбор цветовой температуры
Вообще говоря, люди в среде с высокой цветовой температурой выше 5000К более склонны к возбуждению, концентрации, заняты тонкой работой, а также более склонны к утомлению.

Низкая цветовая температура 3000K будет более расслабленной и безопасной, в то время как умеренный естественный свет с цветовой температурой около 4000K может лучше отражать цвет самого объекта.

Таким образом, выбор света с цветовой температурой зависит не только от личных предпочтений, но и от расположения пользователя.

7. Классификация мощности светодиодных лент

1. Блок питания для низковольтных лент
В зависимости от характеристик внешнего вида блоки питания в основном делятся на три типа: настольный блок питания, блок питания в алюминиевом корпусе, и водонепроницаемый блок питания.

Блок питания настольного компьютера очень похож на внешний блок питания ноутбука, разница только в выходном напряжении.

Блок питания в алюминиевом корпусе имеет больше выходных клемм постоянного тока, что позволяет параллельно подключать больше светодиодных лент для облегчения проводки. В основном используется в стационарных и централизованных местах электроснабжения.

Водонепроницаемый блок питания в основном используется в дождливую или влажную среду.

2. Блок питания для высоковольтных светодиодных лент
Существует два типа шнуров питания для высоковольтных световых лент: простая версия и индивидуальная версия.

Перед тем, как покинуть завод, каждая светодиодная лента будет оснащена шнуром питания простой версии.

После того, как пользователь получит полосу света, подключите шнур питания непосредственно к розетке переменного тока, и свет будет работать.

Шнур питания индивидуальной версии будет лучше, чем простой вариант, и не будет стробоскопических проблем со световой полосой.

10 различий между светодиодной лентой 110–240 В и светодиодной лентой 12 В/24 В . Прочтите эту статью, чтобы узнать больше о светодиодных лентах со стробоскопом.

8. Диммирование и управление цветом светодиодных лент

Все низковольтные монохроматические световые ленты поддерживают диммирование. Существует два основных метода диммирования световых полос: диммирование с помощью источника питания и диммирование с помощью низковольтного диммера.

Диммируемый источник питания требует использования настенного диммера переменного тока и регулируемого источника питания.

Основными методами регулировки яркости источника питания с регулируемой яркостью являются TRIAC Dimming / DALI Dimming / 0 / 1-10V Dimming / ZigBee Dimming.

Схема подключения следующая

Для диммирования низковольтным диммером необходим диммер постоянного тока. Диммеру требуется источник питания постоянного тока 12 В или 24 В постоянного тока, а затем подключите положительный и отрицательный полюсы светодиодной ленты к положительному и отрицательному полюсам выходного конца диммера.

Схема подключения выглядит следующим образом

9. Устройство отвода тепла светодиодной ленты

Алюминиевые профили в качестве аксессуаров для светодиодных лент вывели применение линейного освещения на новый уровень.

Применение светодиодных лент больше не ограничивается вспомогательным или декоративным освещением. Один за другим появляются новые основные осветительные приборы.

Например, следующие основные осветительные приборы получили высокую оценку покупателей после их выпуска на рынок. Появление алюминиевых канавок делает светодиодные ленты более популярными в области линейного освещения.

Почти в любой сцене освещения есть светодиодные ленты.

Вешалки для одежды, лестницы, плинтуса, шкафы, подземные светильники и т. д. В этих местах, если вы хотите сделать прямые линии освещения, незаменимы светодиодные алюминиевые профили.

Кроме того, некоторые неотъемлемые характеристики алюминиевого профиля, такие как простота установки, красивый внешний вид и хорошее рассеивание тепла, также очень нравятся пользователям, что делает его популярным продуктом среди людей.

10. Технология водонепроницаемости светодиодных лент

Существует четыре основных уровня водонепроницаемости светодиодных лент, которые в основном отвечают требованиям водонепроницаемости для различных сценариев применения.

1. Водостойкий клей : нанесите слой клея на поверхность голой доски со светодиодной лентой. Этот слой клея может быть силиконовым, эпоксидным или полиуретановым клеем.

Какой клей лучше всего подходит для светодиодной ленты – В этой статье объясняется, как правильно выбрать водостойкий клей для светодиодной ленты.

Уровень водонепроницаемости Использование этого процесса может сделать светодиодную ленту для достижения IP54, но многие фабрики называют этот тип световой ленты световой лентой IP65, которая на самом деле не соответствует уровню водонепроницаемости IP65.

2. Носите силиконовый водонепроницаемый корпус : Световая полоса с голой доской запечатана силиконовой втулкой, а две стороны втулки запечатаны силиконовой заглушкой через форму клея. Уровень водонепроницаемости этого процесса может достигать IP65.

3. Нано-водонепроницаемость : на поверхности голой полосы образуется пленка нанопокрытия. Сформированная пленка интегрирована, что может предотвратить контакт молекул воды с электронными компонентами светодиодной ленты.Эти водонепроницаемые характеристики могут достигать уровня IP65.

4. Экструзия силикона Водонепроницаемый : Световая полоса без покрытия пропускается через высокотемпературный силиконовый экструдер, и силикон и световая полоса отливаются под давлением в один корпус.

Затем силиконовый водонепроницаемый соединитель провода питания будет отлит под давлением на конце световой полосы. Уровень водонепроницаемости этого процесса может достигать IP67.

5. Интегрированная технология формования ТПУ : световая полоса без покрытия и жидкий состав ТПУ отверждаются вместе, и на обеих сторонах световой полосы нет заглушек, нет вторичного вмешательства в процесс, так что водонепроницаемость световая полоса достигает уровня IP68, и нет проблем при использовании под водой.

11. Способ соединения светодиодной ленты

1. Соединение между двумя светодиодными лентами
Светодиодные ленты можно произвольно обрезать, поэтому вам нужен гибкий метод соединения для соединения световых полос. Наиболее распространенным способом соединения светодиодных лент является их соединение с помощью защелкивающихся разъемов.

Конечно, этот способ подключения имеет и свои ограничения, то есть для водонепроницаемой светодиодной ленты после второй стыковки уже не будет такого уровня водонепроницаемости, как у изначально светодиодной ленты.

Таким образом, для водонепроницаемой светодиодной ленты, если среда установки должна иметь такой высокий уровень водонепроницаемости, не разрезайте ее для использования. Вы можете напрямую попросить поставщика настроить водонепроницаемую световую ленту нужной вам длины. Это должно быть лучшим решением для вас.

2. Соединение между светодиодной лентой и блоком питания
Обычно провод питания светодиодной ленты представляет собой одноцветную полосу с красным и черным проводом или гнездовым разъемом постоянного тока на конце.

Красный и черный провода используются для облегчения подключения источника питания к клеммным колодкам, таким как алюминиевый блок питания. Разъем постоянного тока удобно подключать с помощью штекерного разъема постоянного тока, аналогичного настольному блоку питания.

Двухцветные световые полосы и световые полосы CCT будут иметь 3 провода на конце для облегчения подключения к клеммам контроллера двухцветных световых полос.

Световая лента RGB, на конце будет провод RGB или разъем RGB-4PIN, что удобно для быстрого подключения к контроллеру RGB.

12. Как установить светодиодную ленту

1. Установка в помещении: Обычно перед отправкой с завода непромокаемая световая лента с голой доской, водонепроницаемая световая лента с эпоксидным покрытием и силиконовая трубка, задняя часть световая полоса будет оснащена клеем 3M.

При установке нужно только оторвать клейкую бумагу, а затем приклеить световую ленту в соответствующее положение.

Разумеется, все световые полосы можно закрепить силиконовыми зажимами.Световая полоса из эпоксидной смолы или трубчатая световая полоса, поскольку основная часть световой полосы относительно тяжелая, поэтому для ее фиксации лучше использовать зажимы, как показано на рисунке.

2. Наружная установка: Если он установлен на открытом воздухе, где он не будет пропитываться дождевой водой, вы можете использовать трубчатый световой пояс IP65. В основном фиксируется защелками или прорезями.

Если это бассейн или небольшой корабль, рекомендуется использовать водонепроницаемые световые полосы IP67 или IP68.Метод фиксации — в основном пряжка или слот для карт. В то же время сделайте водонепроницаемую обработку разъема питания. Рекомендуется использовать водонепроницаемую распределительную коробку, как показано на рисунке.

13. Традиционные методы упаковки светодиодных лент

Наиболее распространенный метод упаковки светодиодных лент — упаковка в рулонах + антистатический пакет

1. В основном существует два типа антистатических пакетов : прозрачный. Различные размеры мешков выбираются в соответствии с различными размерами барабанов.

2. Катушки в основном бывают двух типов: пластиковые и бумажные. Цвета барабанов в основном черно-белые. Выбирайте катушки разного размера в зависимости от размера световых полос.

3. Этикетки , на каждую сумку должна быть прикреплена соответствующая этикетка с указанием характеристик световой полосы.

4. Влагопоглотитель , если световая лента слишком долго остается без освещения, если влажность среды хранения относительно высока, светодиодная лента легко намокает, поэтому каждый рулон световой полосы будет оснащен осушитель в упаковочном пакете.Конечно, лучше всего вовремя установить и использовать купленные световые ленты, а не оставлять их слишком надолго. Предотвратите старение и влажность бусинок лампы, что влияет на срок службы.

5. Инструкция , производитель световой ленты со штатными светодиодами поставит в каждый упаковочный пакет руководство по эксплуатации световой ленты, в котором будет указано использование световой ленты и меры предосторожности при использовании.

6. Аксессуары , если вы покупаете водонепроницаемые световые полосы IP65 или IP67, IP68, в каждой сумке будут соответствующие аксессуары с пряжкой и заглушкой, как показано на рисунке ниже.

14. Индивидуальная настройка световых лент

Светодиодная лента, как очень популярный продукт освещения, для удовлетворения различных потребностей людей в освещении, конечно, не обойтись без некоторой специальной настройки.

Световая полоса не только тонкая, но и очень длинная.

Ширина печатной платы световой полосы, толщина платы, структура платы, внешний вид платы, цвет платы, печать логотипа платы и т. д. могут быть свободно спроектированы и настроены.

Электрические параметры светодиодной ленты, такие как мощность, яркость, цветовая температура, индекс цветопередачи и т. д., могут свободно регулироваться на заводе.

Плотность бусинок лампы, модель бусины лампы, размер бусины лампы, выбор марки светодиодного чипа бусины лампы и т. д. могут быть настроены по индивидуальному заказу.

Эффект изменения управления световой полосой, применение специальных сцен, специальные функции и т. д. можно настроить.

1. Если вы можете спроектировать внешний вид световой полосы и схемы световой полосы, вам нужно только отправить разработанные чертежи сотрудничающему поставщику, а затем после того, как завод подтвердит, что это правильно, следующий будет может сделать доску и произвести продукт.

2. Если у вас есть собственные идеи , вам нужно только придать эффект освещения сцены, которого вы хотите достичь, и поставщик предоставит вам план. После его принятия следующая плата будет производиться напрямую и производить продукт

3. О настройке логотипа вам нужно только предоставить изображение логотипа поставщику.

4. Для списка сертификации , если вам нужен номер сертификации UL вашей собственной компании, но вы не хотите тратить слишком много денег на повторную сертификацию самостоятельно, тогда сначала найдите поставщика с сертификацией UL, а затем Чтобы сотрудничать с поставщиком, вам нужно только предоставить некоторые документы, а затем поставщик заключит соглашение о листинге с UL, чтобы сгенерировать для вас новый сертификационный номер UL.Таким образом, необходимо взимать только небольшую часть комиссии.

15. Меры предосторожности при использовании светодиодных лент

1. Для питания светодиодной ленты используйте изолированный источник питания 24 В пост. тока, а пульсации источника постоянного напряжения не превышают 5%. Невозможно уменьшить мощность за счет сопротивления, емкости и неизолированного драйвера питания, светодиодной ленты и т. д.

2. Чтобы обеспечить долговечность и надежность полос, пожалуйста, не сгибайте дугу диаметром 60 мм или меньше. , не складывайте, чтобы не повредить бусины лампы или не сломать.

3. Чтобы обеспечить жизнь и окружающую среду огней, при применении силы нельзя тянуть за шнур питания, чтобы избежать повреждений, чтобы предотвратить столкновение светодиодных фонарей.

4. Во время установки положительного и отрицательного прикосновения к кабелю питания не выбирайте источник питания с неправильным напряжением и продуктом, чтобы избежать повреждения продукта.

5. Светодиодные фонари следует хранить в сухом закрытом помещении, предлагаемый период хранения не должен быть слишком длинным перед использованием распаковки, рабочая температура: –
20 ℃ ~ + 45 ℃, температура хранения: -0 ℃ ~ + 60 ℃, не водонепроницаемая полоса освещения для внутреннего использования, относительная влажность не выше 70%.

6. В практических приложениях источник питания должен оставлять запас 20% (рекомендуется использовать только 80% мощности) для обеспечения достаточного напряжения используйте любые кислотные или щелочные клейкие средства для крепления (включая, помимо прочего, стекло, пластик и т. д.)

8. Когда светодиодная лента свернута в рулон, свернута в шар или не отделена от упаковка, пожалуйста, не зажигайте световую полосу в течение длительного времени.

9. Обрезайте световую ленту только в том месте, где на корпусе светодиодной ленты напечатана метка (обрезка всей отрезанной единицы), в противном случае световая полоса не загорится для всего ряда отрезанных единиц .

10. При установке светодиодной ленты аккуратно обрежьте ее ножницами, не оставляя заусенцев, чтобы избежать короткого замыкания.

11. Не включайте питание во время установки или сборки световой полосы. Питание может быть включено только при правильном подключении и установке.

12. В процессе установки и использования не стучите по световой полосе тупым предметом, не прижимайте световую полосу тяжелым предметом и не трясите ее.

13. Задний конец светодиодной ленты должен быть закрыт хвостовой заглушкой и заклеен стеклом или закреплен скотчем. Он должен быть защищен от воды при использовании вне помещений.

14. Между собой можно соединять только две световые ленты с одинаковыми характеристиками и источником питания, а общая длина соединения не может превышать максимально допустимую длину

15.Для установки и фиксации, пожалуйста, не используйте проволоку из металлических материалов для привязки светодиодной ленты, чтобы избежать падения железной проволоки в пояс лампы, что может привести к току утечки, короткому замыканию и сгоранию ленты.

16. Мощность блока питания должна быть больше, чем напряжение, указанное на светодиодной ленте, и он должен быть установлен в безопасном месте.

17. Во время использования светодиодных лент не оборачивайте и не накрывайте их никакими предметами, чтобы обеспечить хороший отвод тепла.

18. Этот товар не является детской игрушкой, но легко вызывает интерес у детей. Пожалуйста, установите его в месте, где дети не могут прикоснуться к нему или использовать его под присмотром.

16. Светодиодные полосы Устранение неисправностей

9

0 Ошибка

9 Сгоревший предохранитель питания Замените предохранитель Проверка цепи питания, поиск неисправности

Nobal Возможные причины Решения
1 Все светодиоды Темное или обесцвечивание Нет источника питания от водителя Подача питания
Лента с обратной полярностью Правильная проводка
Короткое замыкание шины внешнего источника питания, автоматическая защита от короткого замыкания импульсного источника питания За исключением короткого замыкания, повторной передачи
3 Неравномерный световой поток или недостаточная яркость Перегрузка мощности Добавление мощности
Переключение линии питания с потерями линейное напряжение в лампе через каждые пять метров в 95% от номинального напряжения выше
Чрезмерное количество подключенных световых гирлянд Регулировка количества каждой ветви питания лампы, Соответствие требованиям каждого источника питания Схема с крупнейшей лампой
4 Светодиодные помещения Плохое проводка Контакты Найти плохую точку элемента, устранение неисправностей
5 Индивидуальный светодиодные Электростатический пробой Откройте для себя заземлен, замените SMD.
Поломка индукционного оборудования (или утечка) Выявите соответствующие электрические и хорошо заземленные, замените SMD.

Как установить светодиодную ленту, Как подключить светодиодную ленту

Установка светодиодной ленты для коммерческого дисплея

Это подробное всеобъемлющее руководство по установке светодиодных лент как для профессионалов, так и для любителей. В нем есть все, что вам нужно знать о том, как установить светодиодные ленты.В этом руководстве подробно изложены все знания, методы и примечания, заслуживающие внимания. Он также указывает на распространенные ошибки, которые допускают многие люди. Руководство по установке светодиодной ленты включает в себя подготовку базовых знаний, необходимые материалы и инструменты для установки, а также пошаговую фактическую установку.

Подробные шаги включают:

  • Как подключить светодиодные ленты к блоку питания
  • Как подключить несколько светодиодных лент к одному источнику питания
  • Как настроить светодиодные ленты
  • Как подключить светодиодные ленты
  • Как разрезать светодиодную ленту
  • Как соединить светодиодные ленты между собой
  • Подключение светодиодной ленты RGB к контроллеру RGB
  • Как последовательно соединить светодиодные ленты
  • Как запитать светодиодную ленту
  • Как повесить или установить светодиодные ленты

Руководство по установке светодиодной ленты: Пошаговая инструкция по установке

Новичок в светодиодных лентах?

Светодиодные ленты имеют множество преимуществ. Они работают от 12 В или 24 В постоянного тока, очень безопасного низкого напряжения. Они гибкие, чтобы формировать различные формы светового дизайна и наноситься на криволинейные поверхности. Благодаря тонкому и плоскому низкопрофильному корпусу полосовые светильники уникальны для создания освещения, не видя осветительного прибора.

Ленточные светильники можно резать и соединять, они поставляются с двусторонним клеем 3M, что упрощает их установку как внутри, так и снаружи помещений. Независимо от того, для коммерческого или жилого помещения, белые светодиодные ленты отлично подходят для окружающего освещения, акцентного освещения или рабочего освещения.Для создания атмосферы часто используются полосы RGB и цветные полосы мечты. Таким образом, полосовые светильники имеют широкий спектр применения и идеально подходят для проектов освещения своими руками.

Благодаря вышеперечисленным преимуществам светодиодные ленты становятся все более популярными. Многие пользователи хотят самостоятельно установить ленточные светильники, чтобы воплотить в жизнь свои замечательные идеи ленточного освещения. Это будет легко сделать после прочтения нашей инструкции по установке светодиодной ленты.

После прочтения этого всеобъемлющего руководства пользователи смогут устанавливать ленточные светильники как профессионалы, воплощая в жизнь свои желания или ленточные светильники, сделанные своими руками.Если после прочтения этой статьи вы все еще не знаете, как установить программу, обратитесь за профессиональной помощью. Теперь, пожалуйста, следуйте за нами, чтобы увидеть, как использовать светодиодные ленты.

Руководство по установке световой ленты состоит из трех частей:

  • Первая часть: базовые теоретические знания по установке. В этой части объясняются основные принципы установки ленточных светильников, а также разводка светодиодных ленточных светильников и источников питания.Это поможет вам иметь четкий план, где разместить полосы света и где установить блоки питания и т. д.

  • Вторая часть: необходимые расходные материалы и инструменты. В схеме установки в первой части указано, какие основные расходные материалы вам потребуются, например, сколько футов полосовых светильников и сколько контроллеров и блоков питания. Мы подробно объясняем эти основные поставки в этой части. В этой части также рассматриваются некоторые расходные материалы, которые не упоминаются в схеме, но которые, тем не менее, важны для установки, например, разъемы для светодиодов и алюминиевые профили для световых лент.

  • Третья часть: фактические шаги установки. В этой части мы обсудим этапы установки в практическом порядке. Следуйте за нами шаг за шагом для фактической работы по установке, например, как разрезать светодиодные ленты, подключить светодиодные ленты к источнику питания и многое другое.

Каждая часть этого руководства может работать независимо. Если вам нужно знать только одну часть, вы можете перейти к ней, не читая всю статью.

Первая часть: Основы подготовки к установке светодиодной ленты

Здесь вы узнаете схему установки световой ленты. Подобно тому, как разные комнаты имеют разную планировку, в этой части объясняется разная схема проводки ленточных светильников, контроллеров, источников питания и точек подачи питания соответственно.

Как расположение проводки повлияет на ваш проект? План размещения будет напрямую определять работу по установке и косвенно влиять на стоимость вашего проекта. Хотя световая полоса для проекта может иметь фиксированную длину, различное расположение проводки может привести к различному количеству источников питания и контроллеров.Следовательно, стоимость запчастей и работы будет разной.

Иногда фактические обстоятельства для подключения требуют, чтобы вы сделали выбор между лентами на 12 В и 24 В, что, в свою очередь, может потребовать различных источников питания. В этом смысле знания в этой части также помогут вам подготовиться к выбору деталей позже.


Как подключить светодиодную ленту к блоку питания?

Сначала давайте рассмотрим базовую теорию установки, чтобы у нас было понимание связи между световой лентой, источником питания светодиодов и контроллером светодиодной ленты.


Простая установка


1. Подключите одну светодиодную ленту к одному блоку питания

.

Для простой установки потребуется светодиодная лента, соответствующий источник питания и, в некоторых случаях, светодиодные провода. Подключите один конец источника питания к низковольтной светодиодной ленте 12 В или светодиодной ленте 24 В, а другой конец к домашней электросети 110 В. Источник питания должен обеспечивать надлежащее напряжение и достаточную силу тока для световой полосы.

При подключении источника питания к световой ленте обязательно обратите внимание на полярность (+, -).Соединение с неправильной полярностью может привести к повреждению светодиодов. Светодиодные ленты на 12 В и 24 В не являются прямыми проводными лентами. Не подключайте их напрямую к электросети 110 В.

На рисунке ниже показана простая установка одной световой ленты и адаптера питания. Просто нужно подключить штекерные разъемы постоянного тока к розетке, не нужны другие разъемы. Пока он подключен, вам не нужно беспокоиться о полярности + или -.

2. Подключите две светодиодные ленты к одному блоку питания

.

Один адаптер питания может обеспечить питание двух световых полос.Вам нужен только двусторонний разветвитель питания для подключения к двум световым полосам. Обратите внимание, что мощность световой ленты не может превышать выходную мощность адаптера светодиодной ленты. Адаптер питания обычно не превышает 120 Вт. Таким образом, каждая световая полоса может иметь максимальную мощность 50 Вт.

3. Установка светодиодной ленты с контроллером.
  • 3-1. Установите одноцветные ленточные светильники с помощью светодиодного диммера.
    Для регулировки уровня яркости одноцветных светодиодных лент необходимо использовать светодиодный диммер, который размещается между световой лентой и блоком питания.Одноцветные полосы света включают белый, красный, зеленый, синий, УФ-черный и т. Д. Светодиодный диммер

    иногда называют контроллером светодиодного переключателя. Большинством контроллеров можно управлять с помощью пульта дистанционного управления. На некоторых контроллерах также есть кнопки или клавиши управления. Как обычно, важно, чтобы напряжение и максимальная сила тока соответствовали полосам света.

  • 3-2. Установите настраиваемые белые светодиодные ленты с помощью настраиваемых контроллеров белых светодиодов
    . Для настраиваемых белых светодиодных лент требуется настраиваемый контроллер белых светодиодов.Светодиодные узлы как теплого белого, так и холодного белого цвета монтируются на поверхности на перестраиваемых белых полосах. Регулируемый контроллер белого светодиода настраивает относительный уровень яркости узлов теплого белого и холодного белого, смесь которых генерирует белый свет различной цветовой температуры.

    Регулируемый белый контроллер по установке аналогичен диммеру, за исключением того, что имеет еще один отрицательный канал.

  • 3-3. Как подключить RGB светодиодную ленту к блоку питания?
    Контроллер RGB LED требуется для работы светодиодных лент RGB.Контроллеры RGB берут на себя управление цветом для полос RGB, включая выбор и изменение цвета, режимы изменения цвета, а также уровень яркости. Чтобы установить RGB-светильники, вам также понадобится соответствующий источник питания. Точно так же вам понадобится контроллер RGBW для работы полос RGBW.

Большая установка: как подключить несколько светодиодных лент к одному блоку питания.

На изображении выше две настраиваемые белые светодиодные ленты установлены непрерывно и подключены к одному источнику питания через контроллер.Питание подается через две точки питания. Он установлен таким образом, потому что падение напряжения вдоль световой полосы сделает заднюю часть световой полосы не такой яркой, как передняя часть.

Из-за падения напряжения полосовые светильники рассчитаны на максимальную рабочую длину при питании от одного конца. Ленточные огни на 12 В работают до 16,4 футов (5 м). Версия на 24 В может иметь длину 16,4 фута (5 м) или 32,8 фута (10 м), в зависимости от мощности и длины устройства. Другими словами, длина световой полосы связана с ее расчетным напряжением, током и мощностью.

Два основных фактора, определяющих максимальную рабочую длину светодиодной ленты
1. Падение напряжения. Наиболее часто встречающиеся полосы света работают от постоянного напряжения. Падение напряжения существует на световой полосе от начала до конца и накапливается по всей полосе.

Световая полоса работает нормально, пока падение напряжения не достигнет порогового значения. За порогом уровень яркости светодиодов падает настолько, что становится заметным невооруженным глазом.Чем длиннее световая полоса, тем больше падение напряжения.

Светодиодные ленты с устройствами постоянного тока в определенной степени решают проблему падения напряжения. Устройства постоянного тока поддерживают стабильный ток для светодиодов вдоль ленты, поэтому длина ленты может составлять 10 или 20 м. Тип полосовых огней называется полосовыми светильниками с регулируемым током или полосовыми светильниками постоянного тока. Но даже этот тип ленточных светильников не может превышать определенную рабочую длину из-за приведенного ниже фактора.

2. Перегрузка по току. Электрический ток накапливается вдоль световой ленты, поскольку сегменты светодиодной ленты предназначены для работы в параллельных цепях. Один сегмент представляет собой разрезаемую единицу. Плата гибкой печатной платы (FPC) рассчитана на электрический ток до предела.

Если световая полоса слишком длинная (сегментов слишком много), то суммарный ток превысит предельный ток, с которым может справиться плата FPC, что приведет к перегрузке по току. Перегрузка по току вызовет слишком большой резистивный нагрев и, следовательно, повреждение светодиодной ленты.По этой же причине 12-вольтовые ленточные светильники имеют длину 16,4 фута (5 м).

Наши ленточные светильники с регулируемым током также рассчитаны на такую ​​длину, при которой лента может безопасно выдерживать ток. Продаваемая катушка имеет максимальную длину, которую можно установить для непрерывной работы. Если вы хотите установить длиннее проектной максимальной длины, потребуются дополнительные точки подачи электроэнергии.

Поэтому мы рекомендуем подавать питание на каждые 16,4 футов (5 м) 12-вольтовых лент, если они установлены непрерывно.В противном случае на проводники на световой полосе будет отрицательно воздействовать слишком большой ток.

Если вы устанавливаете светодиодные ленты на 12 В длиной до 32,8 футов (10 м), питание может подаваться из средней точки таким образом, чтобы световая полоса проходила в пределах 16,4 футов (5 м) в обоих направлениях. Используйте светодиодный провод с большим номинальным током для этой установки.


Как установить светодиодную ленту?

Здесь мы объясним, как настроить светодиодные ленты для ситуаций, когда 16.Для установки используются полосы длиной 4 фута (5 м) и 32,8 фута (10 м). Установка или план установки проверяются по правилу 16,4 фута или 32,8 фута. Правило гласит: при питании с одной стороны световая полоса 12 В или 24 В не может непрерывно работать длиннее 16,4 футов или 32,8 футов. За пределами этой точки световая полоса будет иметь проблемы с менее яркими светодиодами и перегрузкой по току на полосе.

Но проекты внутреннего непрямого освещения часто требуют установки световых полос длиной более 16,4 футов или 32,8 футов.Например, периметр комнаты размером 15 футов x 15 футов (4,5 м x 4,5 м) составляет 18 м (59 футов).

Как установить светодиодную ленту в этой комнате? Некоторые полезные методы разводки могут решить эту проблему. Обычной практикой установки является использование углов комнаты в качестве точек подачи питания, независимо от того, нужно ли установить дополнительный блок питания или удлинить шнуры питания от существующего блока питания.

Зачем использовать углы комнаты? Это связано с тем, что в большинстве случаев светодиодные ленты не могут сами повернуться на 90 градусов в углах комнаты и должны быть разрезаны и соединены с помощью пайки или с использованием непаянных светодиодных разъемов.

Как подключить светодиодную ленту.

Приведенные ниже примеры установки светодиодных лент иллюстрируют различные способы подключения светодиодных лент. Монтаж проводов для светодиодных лент, описанный в приведенных ниже примерах, можно использовать в качестве руководства или правил по установке, а с регулировкой использовать для установки в проектах или помещениях с различной планировкой.

Поскольку единица измерения мощности для многих ленточных светильников указывается в Вт/м, для вашего удобства мы предоставляем единицы измерения как в футах, так и в метрах.Коэффициент преобразования: 1 метр = 3,28 фута.

1. Комната размером 15 футов x 15 футов (4,5 м x 4,5 м). Светодиодные ленты 24 В с высокой светоотдачей, 5,5 Вт/фут (18 Вт/м).

Использование светодиодных лент на потолке в качестве непрямого освещения является эстетичным оформлением основного освещения помещения. Обычно в непрямом основном освещении используются полосы света высокой мощности. Важно спланировать установку таким образом, чтобы длина каждой стороны не превышала 16,4 фута (5 м).

Для 15 футов x 15 футов (4.5 м x 4,5 м), мы подключаем четыре светодиодных провода к контроллеру и протягиваем по одному светодиодному проводу в каждый угол комнаты, при этом каждый провод подключается к светодиодной ленте длиной 15 футов (4,5 м). Такая разводка проводов позволяет легко установить каждую сторону в пределах 16,4 футов (5 м).

Токовая нагрузка для каждого светодиодного провода составляет 3,44 А. Таким образом, в макете будет использоваться светодиодный контроллер с четырьмя выходными каналами с током более 3,44 А для каждого канала. Наши классические светодиодные контроллеры 4x5A, 4x6A или 4x8A имеют достаточную выходную мощность и идеально подходят для этой установки.

Ленточные светильники, которые мы используем, имеют высокий световой поток 5,5 Вт/фут (18 Вт/м), что отлично подходит для непрямого основного освещения помещения.

Световые полосы, подключенные к разным каналам контроллера, нельзя соединять вместе. Вы хотите убедиться, что каналы контроллера никак не связаны друг с другом.

2. Комната размером 11,5 х 15 футов (3,5 х 4,5 м). Светодиодные ленты 24 В, средний световой поток, 3 Вт/фут (10 Вт/м).

Это еще одна схема разводки светодиодной ленты для непрямого освещения.Световые полосы имеют мощность 800-1000 лм/м, световая полоса средней мощности, для которой обычно требуется, чтобы максимальная непрерывная длина не превышала 16,4 футов (5 м). Мы выбираем светлую ленту с 3 Вт/фут (10 Вт/м).

При планировке 11,5 футов x 15 футов (3,5 м x 4,5 м) мы делим комнату диагональной линией на две части. С длинной стеной 15 футов и короткой стеной 11,5 футов каждая секция имеет общую длину 26,5 футов (8 м), что больше 16,4 футов (5 м). Таким образом, мы питаем полосу света из угла, где встречаются длинная и короткая стены.Максимальная длина световой полосы, питаемой с одной стороны, составляет 15 футов вдоль длинной стены, менее 16,4 футов (5 м).

В приведенной выше разводке проводов каждая точка подачи питания имеет токовую нагрузку 1,44 А + 1,88 А = 3,32 А. Токовая нагрузка для всей установки составит 2 x 3,32 А = 6,64 А. Мы выбираем классический контроллер с выходом 1 x 8A. Контроллер имеет один канал, который можно подключить двумя светодиодными проводами от двух точек питания. Или мы можем использовать блочную клемму для подключения обоих светодиодных проводов.

3.Комната нестандартной планировки. Общая длина периметра составляет 82 фута (25 м), как показано ниже. Используйте светодиодные ленты RGB 24 В, средней мощности, 3,66 Вт/фут (12 Вт/м).

С этой неправильной планировкой мы собираемся спланировать классическую большую установку RGB-светильников. Лента на 24 В со средней выходной мощностью 3,66 Вт / фут (12 Вт / м). Максимальная непрерывная длина этой световой ленты составляет 32,8 фута (10 м).

Как показано на приведенной выше схеме проводки, мы питаем полосовые огни от трех точек питания: A, B и C, каждая сторона имеет длину 15 футов (4,5 м). 5 м), 24,6 фута (7,5 м), 24,6 фута (7,5 м) и 18 футов (5,5 м). Ни один из них не превышает расчетную длину 32,8 фута (10 м).

Поскольку провода светодиодов RGB имеют 4 контакта, мы можем разделить каждый канал контроллера RGB с помощью соединительных разъемов или разъемов клеммной колодки. Четыре жгута 4-контактного кабеля RGB вытягиваются из разъемов для сращивания и размещаются в трех точках подачи, причем два жгута размещаются в точке B и по одному жгуту в точках A и C.

Выберите правильный контроллер RGB.Важно рассчитать наибольшую токовую нагрузку в точках питания. Точка B имеет наибольшую токовую нагрузку, 3,75 А на каждый жгут проводов. Таким образом, контроллеры 4x5A, 4x6A или 4x8A будут работать для установки без проблем.

Вторая часть: Расходные материалы и инструменты, необходимые для установки светодиодной ленты.

В этой части мы обсудим расходные материалы и инструменты, необходимые для установки светодиодных лент, включая световые ленты, блок питания, светодиодный контроллер, светодиодные разъемы и провода. Алюминиевый экструзионный профиль полосы света является дополнительным для управления теплом полосы света. Даются советы и рекомендации по выбору расходных материалов. Вы можете обратиться к соответствующим категориям для получения более подробной информации о расходных материалах.

1. Выберите светодиодные ленты (одноцветные, настраиваемый белый, RGB, RGBW, RGB+CCT и т. д.)

Будь то гостиная, кухня, офис или коммерческие помещения, светодиодные ленты теперь могут обеспечить приятное освещение в любом месте. Маленькие светодиоды могут не только обеспечить акцентное освещение области, но и красиво осветить всю комнату.Современные светодиоды абсолютно достаточно яркие для любых проектов.

Прежде чем купить светодиодную ленту, необходимо учесть множество факторов. Для полос белого света вам необходимо выбрать цветовую температуру, яркость, CRI и т. д. Для цветных световых полос есть красный, зеленый, синий или многоцветный изменяющийся RGB, RGBW, RGB+CCT и т. д. Как выбрать лучшую полосу свет для вашего проекта, пожалуйста, обратитесь к статье в категории ленточных светильников.

2. Блоки питания 12 В, 24 В, включая адаптер питания и импульсный блок питания.

Источник питания для светодиодов также взаимозаменяемо называют светодиодным драйвером или светодиодным трансформатором. Блоки питания подключаются к домашней электросети 110 В и обеспечивают светодиодные ленты питанием 12 В или 24 В постоянного тока. Надлежащий источник питания должен иметь не только правильное напряжение (12 В или 24 В) и выходной ток, но и достаточную мощность для питания световых полос.

Чтобы правильно выбрать блок питания для светодиодных лент, сначала рассчитывается мощность устанавливаемых лент.

Формула: мощность световой полосы = длина световой полосы x мощность/метр.

Потребляемая мощность устанавливаемых светодиодных лент равна длине светодиодной ленты, умноженной на мощность в ваттах на единицу длины. Например, для 5-метровой светодиодной ленты 24 В, 10 Вт/м, какой источник питания следует использовать? Ответ: 60 Вт.

Потребляемая мощность светодиодной ленты составляет 5 м x 10 Вт/м = 50 Вт. Но блок питания не должен использоваться при полной нагрузке. Обычно следует выделять на 15-20% больше емкости. Таким образом, блок питания должен быть 50 Вт * 1.2=60 Вт.

Светодиодные ленты работают от постоянного тока (DC), поэтому можно использовать только адаптер питания постоянного тока или блок питания. Силовые трансформаторы переменного тока в переменный не подходят. Они уничтожат светодиодные ленты.

3. Светодиодный контроллер.

Светодиодный контроллер может регулировать уровень яркости и управлять цветами светодиодов. Как уже говорилось, светодиодные контроллеры являются необязательными для одноцветных полосовых огней, но необходимы для настраиваемых белых, RGB и RGBW полосовых огней.

Не стоит недооценивать важность согласования мощностей различных электрических частей при установке ленточных светильников. Некоторые пользователи подключают слишком длинные ленты на простой светодиодный контроллер. Это повредит контроллер. Пожалуйста, используйте приведенную ниже формулу для расчета тока, потребляемого ленточными светильниками:

Ток в амперах (А) = Общая мощность подключенных светодиодных лент (Вт) / Напряжение (В)

Например, если светодиодная лента RGBW мощностью 18 Вт/м установлена ​​на протяжении 25 м, общая мощность составит 450 Вт (когда все цвета и белые светодиоды работают на полную яркость). 450 Вт разделить на 24 В, ток 19 А, что составляет почти 5 А для каждого канала (R, G, B и W)! Для простого контроллера ток был бы слишком большим.

4. Разъем светодиодной ленты и светодиодный провод.

Выберите правильные разъемы для светодиодов без пайки в соответствии с типом и шириной ваших светодиодных лент. Есть две важные характеристики при выборе разъемов для светодиодных лент.

  • Одной из характеристик является количество контактов проводника разъема. При установке светодиодных лент обычно используются одноцветные (2 контакта), настраиваемые белые (двойной белый, 3 контакта), RGB (4 контакта) и RGBW (5 контактов).Таким образом, светодиодные разъемы также имеют 2 контакта, 3 контакта, 4 контакта и 5 контактов.

  • Другой спецификацией является ширина. Ширина наиболее часто встречающихся разъемов для светодиодов составляет 8 мм, 10 мм и 12 мм. Что касается ширины водонепроницаемого соединителя светодиодной ленты, пожалуйста, внимательно прочитайте спецификацию, чтобы узнать, какая ширина соответствует ширине светодиодных лент.

При покупке светодиодных разъемов убедитесь, что количество контактов и ширина соответствуют светодиодной ленте. В противном случае разъемы не будут работать. Светодиодные разъемы подходят как для 12В, так и для 24В светодиодных лент.

Общие типы светодиодов включают 3528, 2835, 2216 и 5050. Хотя типы светодиодов различаются, способ подключения ленточных светильников аналогичен. Итак, разъемы одинаковы для светодиодных лент разных типов светодиодов.

Во время установки световой ленты существует много типов соединений, в том числе соединение ленты с полосой, соединение полосы с источником питания, полоса с контроллером, соединение контроллера с источником питания и т. д. Обычно мы соединяем двумя способами: пайкой или с помощью разъемы для светодиодов без пайки.

  • Использование разъемов для светодиодов без пайки. В связи с быстрым развитием светодиодных лент, светодиодные соединители без пайки также получили быстрое развитие. На сегодняшний день беспаечные разъемы для светодиодов могут помочь вам выполнить большинство проектов.

    Различные соединители разработаны, чтобы помочь вам в быстрой установке различных ленточных светильников. Качественные разъемы обеспечивают устойчивое и долговечное соединение, не беспокоясь о том, что они ослабнут или отвалятся.

    Для получения дополнительной информации о том, как выбрать разъемы для светодиодов и провода для светодиодов, обратитесь к категории разъемов для светодиодов.

  • Пайкой. Если подумать о пайке, тоже было бы здорово. Паяные соединения являются постоянными, обеспечивая идеальный мост для протекания тока. Паять светодиодные ленты и провода не так уж сложно. Инструменты, детали и материалы для пайки легко найти. Немного потренировавшись, вы сможете установить наилучшее соединение припоя.

Для получения дополнительной информации о том, как выбрать светодиодные разъемы и светодиодный провод, обратитесь к категории светодиодных разъемов.

  • Пайкой. Если подумать о пайке, тоже было бы здорово. Паяные соединения являются постоянными, обеспечивая идеальный мост для протекания тока. Паять светодиодные ленты и провода не так уж сложно. Инструменты, детали и материалы для пайки легко найти. Немного потренировавшись, вы сможете установить наилучшее соединение припоя.

Также важно выбрать светодиодный провод, который сделает вашу установку плавной и быстрой. Качественный светодиодный провод должен соответствовать вашим требованиям к установке и иметь удовлетворительные характеристики, такие как достаточный номинальный ток, хорошая изоляция, огнестойкость и т. д.

5. Алюминиевый профиль для установки светодиодной ленты.

Светодиодный алюминиевый профиль не является обязательным для установки светодиодных лент. Использование алюминиевого профиля для ленточных светильников имеет много преимуществ.

  • Служат в качестве теплоотвода для лучшего управления теплом полосы света.
  • Работает как монтажный мост, обеспечивая лучшую монтажную поверхность для установки ленточных светильников.
  • Обеспечивает лучшее рассеивание света через крышку рассеивателя.
  • Защита светодиодных лент от пыли, ударов и т. д.

Как и любые светодиодные светильники, светодиодные ленты при работе выделяют тепло. Светодиод чувствителен, и перегрев со временем приведет к снижению его яркости. Специально для разработки в последние годы светодиодные ленты разработали модели с более высокой выходной мощностью для удовлетворения различных потребностей применения. Эти полосы света особенно нужны для лучшего управления теплом.

Во избежание перегрева рекомендуется использовать все мощные светодиодные ленты с системой охлаждения.Анодный оксид алюминия – лучший выбор. Он не только охлаждает светодиодные ленты, но и его анодно-оксидная пленка может предотвратить возможные короткие замыкания, случайно вызванные любым оголенным металлом на светодиодных лентах.

6. Типовой перечень расходных материалов и инструментов для монтажа ленты.

  • Светодиодные ленты.
  • Источники питания или адаптеры питания.
  • Светодиодные контроллеры или светодиодные диммеры.
  • разъемы для светодиодов.
  • Светодиодный провод, кабель, гайки.
  • Рулетка измерительная.
  • Инструмент для зачистки проводов.
  • Черная изолента.
  • Острые ножницы.
  • Отвертки.

Третья часть: Фактические шаги по установке светодиодной ленты.

В этой части мы объясняем фактические шаги по установке светодиодных лент. Обсуждаемые шаги включают в себя подготовку монтажной поверхности, измерение и обрезку световой ленты, соединение полос вместе, подключение полос к контроллерам и источникам питания и т. д. В нем рассматриваются практические знания по установке, а также распространенные ошибки, которых следует избегать.

Шаг 1. Тестовые расходные материалы, которые необходимо установить.

Перед установкой рекомендуется протестировать расходные материалы, включая светодиодные ленты и контроллеры. Тест гарантирует, что полосовые светильники готовы и работают, цвет и цветовая температура соответствуют вашим требованиям, светодиодные контроллеры работают хорошо и могут создавать нужные вам световые эффекты.

Шаг 2. Подготовьте монтажные поверхности.

Хорошо подготовленные монтажные поверхности облегчат быстрый и надежный монтаж ленточных светильников.Для достижения оптимальной адгезии монтажные поверхности или поверхности склеивания должны быть чистыми, сухими и хорошо унифицированными. Подготовка поверхности включает в себя удаление грязи, масла и других загрязнений.

Типичным растворителем для очистки поверхности является раствор на основе изопропилового спирта (IPA), 70% IPA и 30% воды. Для маслянистого субстрата используйте ацетон вместо IPA. Соблюдайте надлежащие меры предосторожности при работе с растворителями. Нанесите адгезивную грунтовку, чтобы усилить сцепление. В некоторых случаях шлифование поверхности подложки может помочь удалить масляные слои и другие загрязнения.В ожидании высыхания подготовленных поверхностей мы можем перейти к следующим шагам.

Шаг 3. Измерьте длину.

Ранее, в первой части, при планировании установки световой полосы, вы, возможно, измерили общую длину необходимых световых полос. Теперь нам нужно измерить длину каждой ноги установки. Как упоминалось ранее, в большинстве случаев полосу света необходимо обрезать в месте поворота. Делайте заметки о своих измерениях, так как они понадобятся вам позже при резке светодиодных лент.

Шаг 4. Как разрезать светодиодную ленту?

Разрезать светодиодную ленту проще всего. Любой, кто умеет пользоваться ножницами, может это сделать. Линии резки отмечаются каждым разрезаемым сегментом на светодиодной ленте. Наиболее распространенные светодиодные ленты можно разрезать через каждые три или шесть светодиодов.

Наши белые полосы света 5050 специально разработаны для того, чтобы их можно было разрезать очень короткими шагами, каждый светодиод или каждые два светодиода. Короткий шаг резки идеально подходит для точной длины установки.

Резка должна производиться точно по линии реза, чтобы на обоих концах полосы имелись медные контактные площадки достаточного размера. Медные контактные площадки служат в качестве основания для пайки или в качестве точек соединения для разъемов светодиодов без пайки.

Когда вы разрезаете, вы можете четко видеть метки электрической полярности + и — для одноцветных полосовых огней. Для настраиваемых полос белого, RGB и RGBW метки обычно представляют собой положительную метку + и цветовые метки G (зеленый), R (красный), B (синий), WW (теплый белый), CW (холодный белый).Цветовые метки — отрицательные полярности.

+ и — на одноцветных светодиодных лентах

+ и цветовые метки на светодиодных лентах RGB


Шаг 5. Как соединить светодиодные ленты между собой?

Подключайте подключаемые светодиодные ленты, в основном, для поворотов на 90 градусов или прямого соединения ленты с полосой. Соединения с поворотом на 90 градусов обычно используются для угловой установки.

1. Быстроразъемные разъемы для светодиодов без пайки. Светодиодные ленты можно быстро подключить с помощью непаянных разъемов.Чтобы использовать светодиодную ленту для зачистки разъемов:

  • Ослабьте стопорную накладку на разъеме.
  • Отклейте небольшой участок защитной плёнки ленты 3M с обратной стороны световой полосы.
  • Вставьте конец световой полосы в коннектор, совместив медные площадки линейки с токопроводящими контактами коннектора.
  • Закройте блокировочную пластину, чтобы зафиксировать соединение между планкой и разъемом.

2. Повторите описанные выше шаги, чтобы подключить другую полосу к другому концу разъема.Убедитесь, что полярность световой полосы и разъема совпадает. Неправильная полярность подключения может привести к повреждению полос и разъемов.

3. Там, где световые полосы должны поворачиваться, не скручивайте светодиодную ленту. Если есть проблемы с поворотами, лучше отрезать световую полосу и использовать плоские и короткие светодиодные разъемы для подключения поворотов.

4. Пайка иногда необходима для соединения ленточных светильников, особенно когда возникают трудности с использованием разъемов без пайки.Когда вы не можете найти подходящий разъем, вы можете сделать профессиональное соединение с помощью пайки. Паяное соединение более эстетично.

5. Специальные водонепроницаемые ленточные соединители предназначены для быстрого подключения водонепроницаемых ленточных светильников (IP65, IP67, IP68).

Шаг 6. Как подключить светодиодные ленты к блоку питания?

Для одноцветных ленточных светильников вы можете напрямую подключить светодиодные ленты к источнику питания, подключив V+ к V+, V- к V-. Необходимо обратить внимание и правильно сопоставить электрические полярности.Неправильная полярность подключения может привести к выходу из строя ленточных светильников. При желании между светодиодной лентой и блоком питания можно установить диммер для регулировки уровня яркости ленты.

Адаптер питания проще подключить к светодиодной ленте. Оба имеют коаксиальный разъем постоянного тока. Просто подключите штекерный разъем постоянного тока к гнездовому разъему постоянного тока. Для получения дополнительной информации о том, как подключить адаптер питания к световой полосе, обратитесь к категории адаптеров питания.

Подключите светодиодную ленту RGB к контроллеру RGB .

Светодиодные полосы RGB должны работать с помощью контроллера RGB, который берет на себя функцию управления цветом. Подключение RGB-светильников к контроллеру может осуществляться разными способами, в зависимости от типа контроллера RGB.

Один тип контроллеров имеет клеммы для подключения проводов, отмеченные +, G (зеленый), R (красный), B (синий), аналогичные меткам на лентах RGB. В этом случае подключите 4-контактный кабель светодиода RGB к клеммам, положительный провод к клемме +, провод G к клемме G, провод R к клемме R и провод B к клемме B.Затем мы подключаем контроллер RGB к источнику питания с помощью кабеля питания или разъема постоянного тока. Положительный кабель питания соединяется с положительной входной клеммой на контроллере, и то же самое с отрицательным соединением.

Контроллеры RGB другого типа имеют 4-контактные разъемы. Подключить его к RGB-светильникам очень просто, соединив вместе 4-контактные разъемы на контроллере с 4-контактным разъемом на световой ленте.

Как соединить светодиодные ленты последовательно?

Светодиодные ленты предназначены для непрерывной работы до определенного предела из-за падения напряжения и проблем с нагрузкой по току.Это ограничение создает трудности при последовательном соединении светодиодных лент для обеспечения более длительной установки. В предыдущих частях мы создали несколько примеров разводки, чтобы обойти проблемы. Теперь мы посмотрим на фактические соединения проводов.

В качестве примера мы используем установку RGB-светильника, потому что он является самым сложным среди установок ленточных светильников. Ленточные RGB-светильники настроены на длину 16,4 фута (5 м) или 32,8 фута (10 м). Для установки более длинной полосы RGB используются усилители RGB LED для усиления управляющих сигналов.Ниже приведены иллюстрации проводки для установки с контроллером RGB и усилителем.

Для установки на приведенном выше рисунке контроллер RGB и усилители светодиодов подключены к одному и тому же источнику питания.

В соответствии с приведенной выше схемой подключения контроллер RGB и светодиодные усилители подключаются к разным источникам питания.

Шаг 7. Как запитать светодиодную ленту?

Подключение светодиодной ленты к электросети осуществляется путем подключения ленты к блоку питания светодиодов, а затем к домашней электросети 110В.Фактически это блок питания, который непосредственно обеспечивает питание светодиодных лент.

Входные клеммы для источника питания отмечены буквами L, N, G, L для провода под напряжением, N для нейтрального провода и G для провода заземления. Клемма заземления часто маркируется символом заземления. По трем силовым проводам L, N, G источники питания подключаются к электрической системе.


Шаг 8. Проверьте соединения.

Перед монтажом светодиодных лент очень важно проверить все соединения, которые мы сделали на предыдущих шагах.Тест заключается в том, чтобы убедиться, что все соединения работают хорошо, чтобы избежать неожиданностей после того, как мы установим полосы света.

После того, как светодиодная лента будет наклеена на скотч 3М, снять ее будет очень сложно. Даже если вам удалось это сделать, светодиодная лента может иметь потенциальные повреждения, вызванные стрессом во время ее снятия. Кроме того, вы не сможете установить надежное соединение, если будете использовать клейкую ленту 3M во второй раз.


Шаг 9. Установите светодиодную ленту, контроллер и блок питания.

Как повесить светодиодную ленту?

Существует два способа крепления светодиодной ленты. Один из способов — использовать двухсторонний скотч 3M, а другой — использовать монтажные кронштейны.

9.1 Установка с помощью липкой ленты 3M.
Использование ленты 3M на обратной стороне светодиодной ленты для приклеивания ленты к монтажной поверхности часто называется установкой «отклеить и приклеить». Для этого снимите защитную подкладку или защитную пленку ленты 3M примерно на два фута, приклейте двухфутовую световую ленту к рабочей поверхности, затем снимите еще на два фута и приклейте и так далее.

Нанесение световой полосы на два фута за раз может предотвратить запутывание световой полосы из-за запутывания или прилипания к пыли и т. Д. Советы: использование очистителя файлов для снятия защитной пленки ленты 3M очень полезно, если вам нужно очистить выключен много раз.

Чтобы избежать чрезмерного давления на светодиоды при наклеивании светодиодной ленты. Степень контакта клея с поверхностью напрямую влияет на прочность сцепления. Сильное давление при нанесении улучшает адгезионный контакт и, таким образом, повышает прочность сцепления.

Но не нажимайте слишком сильно, особенно на светодиоды и резисторы. Надавливать следует только на участки, где нет светодиодов или других электрических компонентов. Большой резиновый блокнот, например, ластик, может быть полезен.

9.2 Использование монтажных скоб для полос.
Другой способ повесить светодиодную ленту — это использовать крепежные скобы и винты для ленты с соответствующими интервалами вдоль ленты. Этот метод установки может быть хорошим выбором для наружного освещения.

Он также часто используется для внутренних помещений, где светодиодные ленты скрыты или невидимы, например, в потолочном освещении. Было бы трудно подготовить поверхность для нанесения, полную пыли, для удлинения на потолочных нишах. Кроме того, монтажные кронштейны не будут блокировать свет от светодиодов.

Наконец, установите светодиодный контроллер и блоки питания. Включите питание и наслаждайтесь ленточным освещением!

Прочитав это руководство по установке светодиодных лент, вы сможете установить ленточные светильники как профессионал.Если у вас есть какие-либо другие вопросы, пожалуйста, не стесняйтесь обращаться к нам. Мы всегда здесь, чтобы помочь вам.

Понимание светодиодных лент | Вещи Стивена

Я купил белую светодиодную ленту на 12 вольт на ebay. После некоторых испытаний и дальнейших исследований я понял, что сила света была переоценена. Этот пост должен быть полезен для понимания светодиодных лент.

Комплект светодиодных лент

Светодиодная лента представляет собой набор светодиодов для поверхностного монтажа (SMD) с токоограничивающими резисторами.Ленты гибкие и легко монтируются благодаря самоклеящейся основе. Водонепроницаемые полоски имеют прозрачный силиконовый слой поверх электроники.

Секция светодиодной ленты ebay (обе стороны). Полоса имеет ширину 12 мм. Есть две группы по три светодиода (желтые). Резисторы SMD черные. Стык виден в левом нижнем углу. Полоску можно разрезать и припаять к медным выводам новые выводы. Вопреки логотипу на обратной стороне, клейкая задняя сторона не соответствует подлинному качеству 3M.

Осматривая свою ленту, я вижу повторяющиеся группы из трех светодиодов, каждый с одним резистором 39 Ом.Я предполагаю, что проводка является последовательной внутри групп и параллельной между группами.

Возможное подключение светодиодной ленты. R = резистор.

Светодиодная лента является пассивным устройством. Он не содержит электроники для регулирования мощности и яркости. Если напряжение питания падает, то яркость падает и наоборот.

Наибольшие токи вблизи конца питания. Во-первых, ток для всех светодиодов проходит через конец питания. Во-вторых, медь тонкая, и вдоль полосы могут быть значительные потери напряжения, а это означает, что светодиоды, расположенные ближе к источнику питания, работают с более высокими напряжениями и токами.

Вы можете почувствовать, что лента теплая со стороны питания, потому что при более высоких токах выделяется больше тепла. Длинные полосы, соединенные последовательно, могут расплавиться.

Спецификации полосы света

Вот технические характеристики купленной мной белой светодиодной (WLED) ленты:

Светодиод 5630 СМД
Цвет. темп. (К) 5000–5500
Угол обзора (град.) 120
Плотность светодиодов (светодиодов/м) 60
Яркость (люмен/м) 840–900
Ток (А/м) 1
Технические характеристики светодиодной ленты ebay 5630.Интенсивность более реалистична около 290–320 лм / м при этом токе.

Вышеуказанные люмены завышены. В следующей таблице сравниваются характеристики светодиода ebay и двух других светодиодов 5630 от Samsung и Philips. Люмены/миллиамперы, рассчитанные для светодиода ebay, невероятно высоки. Продавец на ebay, кажется, рассчитал значения полосы, используя типичную интенсивность светодиодов, но светодиоды работают при более низком токе.

ебэй Самсунг Филипс
Яркость (лм) 14.5 20 32
Ток (мА) 17 50 100
Напряжение (В) 3,8 3 3.1
лм/мА 0,85 0,40 0,32
Сравнение светодиодов 5630 SMD (одиночные светодиоды). Спецификацию ebay я рассчитал следующим образом: ток = 1/60 А, интенсивность = 870/60 лм. Напряжение вычислялось путем вычитания падения на токоограничивающем резисторе из напряжения питания (12 – 39 × 0.017) и делением на три. Напряжение кажется немного высоким. Другие данные светодиодов из спецификаций Samsung SPMWHT5225D5WAR0S0 и Philips LUXEON 5630.

Если я предполагаю результат Philips люмен/миллиампер, я оцениваю 0,32 лм/мА × 17 мА = 5,33 лм и 60 × 5,33 лм = 320 лм/м для ленточной лампы ebay. В качестве альтернативы я мог бы принять ток Samsung, а затем оценить интенсивность как 14,5 × 17/50 = 4,83 лм (данные показывают, что интенсивность примерно пропорциональна току) и 60 × 4.83 лм = 290 лм. Обе эти оценки кажутся разумными при параллельном сравнении с моим налобным фонарем Fenix ​​HL21 мощностью 97 люмен.

Некоторые причины для работы светодиодов при более низких токах: снижение нагрева, снижение потерь напряжения и обеспечение более длинных полос. Используя для сравнения светодиод Samsung, при 60 светодиодах/м ток составляет 60 × 20 лм = 3 А/м, а длина полосы 5 А составляет всего 5/3 = 1,67 м. Более низкие токи и меньше тепла безопаснее и проще для самодельных ленточных светильников.

WLED

бывают разных цветовых температур.Светодиоды «естественного» или «дневного» света (5000–5500 К) ярче, чем «тепло-белые» (3200 К). Это связано с тем, что человеческое цветовое зрение более чувствительно к длинам волн в середине спектра дневного света. В листинге на ebay не указан индекс цветопередачи (CRI). У меня сложилось впечатление, что светодиоды довольно синие по сравнению с дневным светом 5000-5500 К.

Светодиоды SMD

излучают свет под очень широким углом (угол обзора обычно составляет 120 градусов). При установке внутри светильников светильник должен быть неглубоким, чтобы обеспечить широкий прожектор.Избегайте вертикального монтажа (например, настенного), поскольку до половины света будет направлено вверх.

Лучше всего располагать светодиоды SMD горизонтально и направленными вниз

Экономия денег

Вот некоторые меры экономии, которые можно ожидать от светодиодных лент ebay:

  • Светодиоды из корзин низкого качества и смешанных корзин (переменная интенсивность, цвет, прямое напряжение).
  • Тонкая медь (большее сопротивление, больше тепла, меньше максимальная длина полосы).
  • Сращенные полосы (возможные точки отказа).
  • Плохое качество клейкой основы (светодиодная лента через короткое время отклеивается).
  • Низкие токи (см. предыдущее обсуждение).

Дешевые светодиодные ленты на ebay могут быть ложной экономией, если для достижения удовлетворительной яркости требуется больше светодиодов.

Нравится:

Нравится Загрузка…

Родственные

Эта запись была опубликована в воскресенье, 4 января 2015 г.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
