Технология строительства фундамента с подвалом

Фундамент для дома с подвалом

Дом, имеющий подвал, обладает рядом значительных преимуществ. Повышается теплоизоляция, появляется прослойка от подпочвенных вод и дополнительная полезная площадь. Подобный фундамент для дома с подвалом  построить собственными руками вполне реально. Только следует помнить, что подвал значительно повысит стоимость строительства фундамента.

Фундаменты с подвалом очень распространены, поскольку подвальное помещение можно использовать по различным назначениям и с разной целью. Если площадь дома позволяет, то в подвальное или цокольное помещение можно перенести множество вспомогательного оборудования, а также устроить котельную, прачечную, кладовку и проч. Важное условие устройства подвала в фундаменте дома – геологические состояние участка. Ниже приведем виды фундаментов и подвалов, а также рекомендации по строительству.

Блок: 1/5 | Кол-во символов: 862
Источник: https://lestnitsygid.ru/kuda-vedut-lestnitsy/podval/fundament-pod-dom-s-podvalom.html

Разделы статьи

Ленточное основание или плита?

Зданию с подвалом или погребом нужно заглублённое основание. При определении необходимой глубины важно учитывать не только особенности дома, но и такие факторы, как уровень подземных вод и характеристики почвы. Подобные расчёты, как правило, проводятся профессиональными строителями. Когда все подсчёты будут произведены, делается выбор в пользу того или иного варианта фундамента.

Наибольшей популярностью для домов с подвалом пользуются следующие варианты:

1. Ленточный фундамент. Он удобен тем, что его можно возвести из различных стройматериалов, сборных конструкций или монолита. Для выбора определённых материалов проводится точный расчёт фундамента с учётом такого параметра, как нагрузка от дома.
2. Армированное плитное основание. Ленточный фундамент имеет серьёзный минус – он неспособен правильно распределить нагрузку, поступающую от несущих стен, на некоторых видах грунта. Если вы строите дом на проблемном грунте, стоит отдать предпочтение плитному основанию. Его можно залить целиком на выбранном участке или оборудовать из отдельных плит.

Ленточный и плитный фундамент различается не только используемыми материалами, но и ценой. Последний имеет более высокую стоимость, которая полностью оправдана при строительстве дома с подвалом на сложном грунте. Проблемными считаются торфяники, глина и пучинистые грунты. Они отличаются неустойчивостью и повышенным содержанием грунтовых вод. Из-за этого они подвержены естественной усадке и периодическому движению. Обычный фундамент не сможет обеспечить дому необходимую защиту, в то время как плитное основание имеет большую площадь для распределения нагрузки и гарантирует устойчивость постройки. Это особенно важно для дома с подвалом.

Будущее подвальное помещение.

Блок: 2/6 | Кол-во символов: 1746
Источник: https://PodvalDoma.ru/stroitelstvo/podval/fundament-doma-s-podvalom.html

Виды  подвалов по назначению

Подвалы отличаются своим функциональным назначением. С этим связаны некоторые нюансы при их устройстве. Кроме того, подвал может быть расположен в цокольном этаже или заглублен ниже уровня земли. Если уровень паводковых и грунтовых вод позволяет построить фундамент с подвалом. По видам подвалы отличают в зависимости от того для каких целей он строится.

Строительство монолитного фундамента под цокольный этаж

Погреб, кладовка. Такие помещения устраивают для хранения пищевых продуктов, а также для складирования старых вещей или подсобных материалов и инструментов. Для продуктов необходимо поддерживать прохладный и сухой климат, отопление в таком случае делать не рекомендуется. Фундамент будет охлаждаться, что не очень хорошо сказывается на его эксплуатации.

Хранение заготовок на зиму в подвале

Техническое вспомогательное назначение. При перенесении в подвал отопительного оборудования (например, котел, водонагреватель),  об отоплении, также, можно не беспокоиться, поскольку температура будет поддерживаться отводом тепла от работающих нагревателей.

Котельная в подвале частного дома

Подвал в цоколе. Универсальный вариант, позволяющий разместить в помещении кабинет, фитнес зал или сауну. К конструкции цокольных подвалов существуют свои требования, например, если планируется жилое пространство, то высота потолков должна быть не ниже 2.5 метров.

Домашний тренажерный зал на цокольном этаже

Гараж в подвале. Очень распространенный вариант функционального использования. Требует правильного сооружения въезда автомобиля. Помещение должно давать достаточный простор для размещения не только, машины, но и стеллажей с инструментом. Необходимо подумать о минимальном отоплении и хорошей вентиляции.

Проект дома с гаражом на цокольном этаже

Блок: 2/5 | Кол-во символов: 1782
Источник: https://lestnitsygid.ru/kuda-vedut-lestnitsy/podval/fundament-pod-dom-s-podvalom.html

Строительство фундамента для дома с подвалом

Конструкция цокольного этажа фактически является фундаментом для всего дома. Нагрузка передается через стены на грунтовое основание. Перед началом строительства проводят инженерные изыскания — определяют тип почвы, ее несущую способность, глубину залегания подземных вод.

Последняя характеристика — основополагающая для принятия решения о возведении подвала. При высоком УГВ его строительство — рискованное мероприятие. Как бы качественно и правильно ни была бы выполнена гидроизоляция, существует большая вероятность протечек через некоторое время от начала эксплуатации. Рекомендуется отметку пола цокольного этажа поднять над уровнем грунтовых вод не менее, чем на 0,5 м.

Ленточный фундамент с подвалом

Строительство фундамента для дома с подвалом включает этапы:

1. Подготовительные работы — очистку, выравнивание площадки, срезание и перенос плодородного слоя почвы в отвал на компостирование, перемещение коммуникаций, закупку и складирование материалов.
2. Разметку плана дома на местности, разбивку осей, установку обносок.
3. Земляные работы — выкапывание котлована, транспортировку земли, обратную отсыпку.
4. Строительные работы — устройство основания под подвал, возведение стенок, монтаж перекрытия.
5. Устройство дренажа.
6. Гидроизоляцию.
7. Утепление, пароизоляцию.
8. Прокладку коммуникаций, устройство вентиляции.
9. Внутреннюю отделку, установку лестницы.
10. Наружную облицовку, отмостку.

Строительство подвала под домом приравнивается по трудоемкости и стоимости к возведению фундамента с надземным этажом. Он может располагаться под всем сооружением или его частью.

Земляные работы и водоотведение

После разметки фундамента приступают к рытью котлована. Чаще всего это делают механизированным способом — экскаватором, фронтальным погрузчиком. Вручную копать и вывозить большой объем земли очень трудоемко.

Земляные работы и последующее устройство фундамента нужно проводить, по возможности, без временного разрыва, чтобы избежать поступления поверхностных вод в яму. Дождь или таянье снега приводят к размоканию грунтов, размыву стенок котлована, заливанию уже установленного арматурного каркаса. По периметру формируют неразрывный бортик из земли высотой 30-50 см, чтобы дождевая вода не стекала с окружающего участка.

Котлован под подвал

Если есть возможность, выкапывают водоотводной канал длиной 6-7 м и приемочный объем, бурят поглотительные скважины. Это поможет избежать замокания основания.

Котлован выкапывают на глубину отметки пола подвала (-1,2 или -1,5 м) плюс толщина песчаной или песчано-гравийной подушки и бетонного армированного основания. Нивелиром проверяют горизонтальность дна. После выкопки его утрамбовывают, засыпают слоем песка и гравия толщиной 20-25 см, увлажняют, уплотняют.

При необходимости устраивают подпорные стенки, чтобы исключить обрушение грунта.

Дренаж

Наружная дренажная система предназначена, чтобы отводить воду еще на подходе к фундаменту. Особенно это важно, если почва на участке глинистая, рядом расположены водоемы, дом стоит на склоне, или низ основания заглублен ниже уровня земли на 1,3 метра.

Пристенный дренаж фундамента

Внешнее дренирование перенаправляет почвенные воды в пристенный контур или кольцевой, расположенный на расстоянии 1,5-2 метра от фундамента. Дренаж целесообразно выполнять параллельно с земляными работами.

Кольцевая система представляет собой замкнутый трубопровод, уложенный по периметру здания, с уклоном в сторону накопительного колодца или коллектора. Вода проникает в трубы сквозь перфорированные стенки. Из водосборника жидкость попадает в канализацию, или ее откачивают за пределы участка либо в ассенизаторскую машину. Возможно отведение воды самотеком в дренажную канаву ниже уровня фундамента.

Расчет фундамента и толщины стенки

Фундаменты и стены подвала испытывают не только вертикальные нагрузки от дома и собственного веса, но и боковое давление грунта. Поэтому работу конструкции нельзя рассматривать так же, как в обычных бесподвальных домах.

Все расчеты нужно провести заранее

В результате бокового воздействия при недостаточной толщине стенки и ширине фундамента возможны деформации, сдвиг и наклон подошвы, проседание грунта под опорной частью. Это приведет к потере устойчивости конструкцией, ее разрушению.

Расчет фундамента дома с подвалом подробно расписан в «Пособии по проектированию зданий и сооружений», в котором на примерах дан алгоритм определения оптимальных размеров, схемы армирования конструкций цокольного этажа. Если не проводились геологические исследования, расчетное сопротивление грунта принимают с большим запасом. Соответственно, элементы будут иметь не только значительный резерв по прочности, но и перерасход по материалам. Рациональное решение — когда опорная часть шире стенки фундамента.

Строительные работы

В частном строительстве наибольшее распространение получили ленточные и плитные фундаменты с подвалом. Стены возводят из монолитного бетона или сборных элементов — кирпича, блоков.

Проект армирования фундамента с подвалом

Строительные работы включают:

1. Устройство армированной монолитной плиты или ленты.
2. Возведение стен.
3. Монтаж перекрытия из деревянных балок или железобетонных панелей.

Плиту армируют одним или двумя рядами сеток, ленту — каркасами по расчету. Применяют бетон марки не ниже М200. Монолитные стенки усиливают вертикальными стальными стержнями, в блочных или кирпичных через каждые 300-400 мм по высоте прокладывают горизонтально проволоку или арматуру. В углах и стыках устанавливают Г- и П-образные металлические элементы для восприятия разнонаправленных напряжений.

Монтаж перекрытия

Железобетонные плиты опирают на 2 противоположные стены на глубину 70-120 мм. Деревянные балки перекрытия монтируют в «гнезда» или встык с помощью накладных элементов. От гниения древесину обрабатывают антисептиками.

Для устройства небольших погребов подходят свайные и ленточные фундаменты. В этом случае подземное помещение располагают под домом на некотором расстоянии от опор, чтобы ослабление толщи грунта и нагрузка от стенок не привели к перекосу или заваливанию оснований.

Гидроизоляция

Защита от попадания влаги — важнейшая часть работ при строительстве цокольного этажа. Стыки стен и плиты герметизируют расширяющимися лентами и специальными растворами.

Гидроизоляция

Это может быть интересно! В статье по следующей ссылке читайте про расчет количества цемента на куб бетона для фундамента.

Снаружи и изнутри фундамент для дома с подвалом обрабатывают:

• окрасочными составами;
• напыляемыми веществами;
• рулонными материалами;
• проникающей гидроизоляцией.

Работы проводят с соблюдением технологии. Обмазку осуществляют в несколько слоев. Проникающую гидроизоляцию наносят неоднократно, следя, чтобы не было пропусков и зазоров. Обклейку — в 2 слоя с нахлестом и проклейкой швов. Обрабатывают конструкции по всей высоте.

От качества выполненной изоляции зависит возможность полноценной эксплуатации цокольного этажа, долговечность здания в целом.

Утепление фундамента дома с подвалом

Цокольный этаж нуждается в обязательном утеплении. Промерзание стен неблагоприятно сказывается на микроклимате не только подвала, но и всего дома. Отсутствие теплоизоляции приводит к разрушению поверхности бетона над уровнем земли, деформациям фундамента из-за пучения в прилегающих слоях грунта. К тому же неизбежны теплопотери.

Утепление подвала

Теплоизоляцию можно выполнить снаружи и внутри помещения. Для наружного утепления применяют неподверженные действию влаги материалы:

• экструдированный пенополистерол в плитах;
• пенопласт;
• термопанели;
• штукатурная смесь с вермикулитом или пенополистеролом;
• напыляемый пенополиуретан.

К наружному утеплению фундамента относится устройство отмостки. Она препятствует затеканию воды в пристеночное пространство, проникновению холода сквозь слой грунта.

Изнутри цокольный этаж утепляют, если нет возможности провести эту операцию снаружи. Тепло сохранится в помещении, но стены не будут защищены от холода. Проникшая в поры и капилляры вода при понижении температуры замерзает, вызывая постепенное разрушение материала.

Для внутренней теплоизоляции используют те же материалы, что и для наружной, с последующей декоративной отделкой.

Вентиляция подвала

В цокольном этаже присутствует постоянная влажность. К тому же на поверхность выходит почвенный радон и скапливается в нижнем уровне помещения. Он тяжелее воздуха, поэтому простым проветриванием через продухи или фрамуги его достаточно сложно удалить.

Схема вентиляции для подвала

Естественная вентиляция подвала достигается установкой разноуровневых вытяжных каналов. Один располагается на высоте 15-30 см от пола, другой — под потолком. За счет разницы давлений и температур возникает движение воздушных масс из нижнего слоя в верхний. Наружный, более холодный, воздух поступает в помещение, а теплый застоявшийся удаляется.

Такой вентиляции может быть недостаточно. Зимой она неэффективна, часто забивается инеем. Целесообразно устроить комбинированную приточно-вытяжную систему — сочетание естественной и принудительной. Воздух будет циркулировать за счет побуждения специальными нагнетателями — вентиляторами или турбинами.

Принудительная вентиляция обладает преимуществами перед естественной системой. Очищенный воздух нагрет или охлажден в соответствии с нужным режимом. Погодные условия снаружи подвала не влияют на работу устройств. Можно вентилировать помещения большой площади.

Подробнее о технологии строительства фундамента дома с подвалом и о возможных ошибка в этом видео рассказывает профессионал:

Блок: 2/4 | Кол-во символов: 9841
Источник: https://m-strana.ru/articles/kak-pravilno-postroit-fundament-doma-s-podvalom-raschety-i-tekhnologii-stroitelstva/

Рекомендации

Советы застройщикам от специалистов, имеющих опыт в строительстве и эксплуатации цокольных этажей:

1. Для внутренней отделки используют материалы, не боящиеся сырости или обработанные от гниения.
2. Для спуска в подвал нужно обустроить удобную некрутую лестницу.
3. Рекомендуется выполнить пол первого этажа с подогревом по перекрытию с полноценной теплоизоляцией.
4. Желательно утеплить отмостку, сделать отведение поверхностных вод в дренажную канавку или перфорированную трубу.

Правильно обустроенный подвал станет отличным местом для отдыха

Это может быть интересно! В статье по следующей ссылке читайте про то, как рассчитать арматуру для ленточных, свайных и плитных фундаментов частных домов.

Блок: 3/4 | Кол-во символов: 729
Источник: https://m-strana.ru/articles/kak-pravilno-postroit-fundament-doma-s-podvalom-raschety-i-tekhnologii-stroitelstva/

Виды конструкций подвалов

Фундамент дома может быть монолитный или ленточный. Первый вариант обойдется дороже, поскольку требует большого расхода железобетона. Определяет выбор конструкции фундамента состояние грунта. Рекомендации должны дать опытные геологи-проектировщики по результатам исследования почвы на участке строительства. Настоятельно советуем обращаться в специализированные проектные организации, чтобы получить заключение о том или ином виде фундамента, применимом на вашем участке.

Ленточный фундамент

Различия в конструкциях фундаментов определяются также материалом, выбранным для его сооружения. Рассмотрим наиболее распространенные виды:

1. Монолитный железобетон. Стены фундамента сооружаются из бетонного раствора армированного металлическими конструкциями. Такой тип фундаментов очень надежен, подходит к большинству видов почв, но при значительном заглублении требует хорошей гидроизоляции. Ленточный фундамент возводится из бетона. Его следует залить в опалубку, которую необходимо подготовить на полную высоту стен конструкции. Их ширина должна превышать толщину стены дома на 0.2-0.3 м. В опалубку устанавливается каркас из арматуры, после чего заливается раствором. Использовать рекомендуется цемент марки М500. Все это можно проделать своими руками, если тщательно следовать проекту и строительным нормативам.
2. Бетонные блоки. В этом случае своими руками все проделать будет сложнее, поскольку блоки из бетона даже вдвоем поднять весьма проблематично. Потребуется применение техники, как минимум талей или лебедки. Зато скорость сооружение намного выше. Блоки укладываются в соответствии с проектом и скрепляются раствором. Для надежности их необходимо стянуть проволокой. К недостаткам следует отнести необходимость устройства повышенной гидроизоляции, особенно если подвал достаточно заглублен, а уровень грунтовых вод высок.
3. Кирпичный фундамент. Для сооружения фундаментов используют специальный кирпич, не пропускающий влагу. При возведении стен, с шагом 0.4 м необходимо сделать ленточный пояс из бетона с армированием, который усилит конструкцию. Верхняя часть такого фундамента также сооружается из бетона.
4. Пенобетонные блоки. Вариант, схожий с предыдущим, но быстрее, и, в отличие, от применения бетонных блоков, не требует использования техники. Из описанных конструкций самый экономичный вид фундамента. Вполне подходит для способа строительства своими руками.

Монолитный фундамент дома с подвалом

Блок: 3/5 | Кол-во символов: 2435
Источник: https://lestnitsygid.ru/kuda-vedut-lestnitsy/podval/fundament-pod-dom-s-podvalom.html

Технология строительства подвала

Начинать строительство основания под дом с подвалом следует с расчистки и разметки участка в соответствии с проектом (подразумевается, что проект изготовлен и привязан к конкретному участку с проведенной геологоразведкой).

Рытьё котлована под фундамент

В случае с выбором конструкции подвала для технических нужд, высота стен может быть в пределах 190-220 см. Для жилых, как было сказано выше, – 250 см. Строительство основания дома своими руками, можно начинать с возведения стен, в случае высокого уровня грунтовой воды в первую очередь следует уложить пол подвала.

Закладка фундамента

Для устройства

как отделать своими руками недорого и фото

Строительство дома всегда начинается с возведения цокольной части. В этой статье мы подробно разберем: что такое цоколь, его роль, функция и как правильно его строить.

Предназначение цоколя

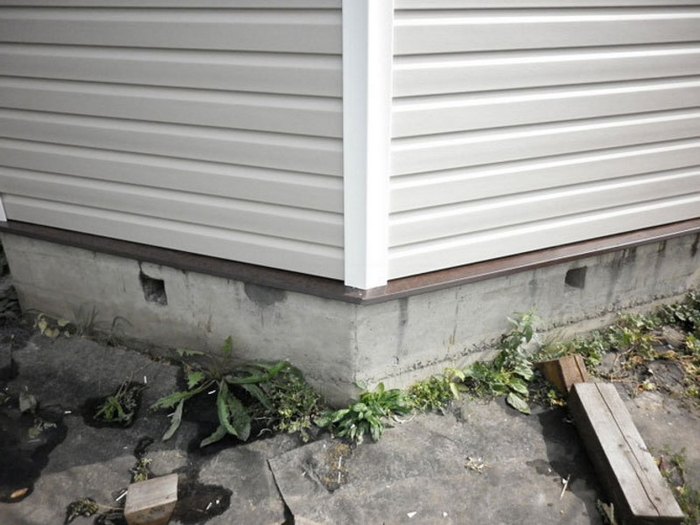

Цоколь дома — это фундамент построенный выше по уровню планировки земли

Цоколь дома — это фундамент построенный выше по уровню планировки земли. Задача этой фасадной части оградить и уберечь стены дома от атмосферной влаги. Эта конструкция несет большую функциональную нагрузку, которую передает по всему фундаменту дома. При его строительстве следует выполнить все этапы правильно, иначе строение будет не прочным. Цоколь в строительстве выполняет несущую и нивелирующую функции. Очень важно, еще на этапе его возведения, решить из каких материалов его строить. Основные функции цоколя:

• предохранить стены от излишней капиллярной влаги;
• обеспечить прочность всему строению;
• при отсутствии подвального помещения цоколь принимает на себя все механическое воздействие от засыпанной внутри земли по всему периметру дома.

Виды цокольных конструкций

Западающий цоколь наиболее популярный в строительстве

Специалисты различают три основных вида конструкции:

Выступающий. В некоторых домах цоколь выступает немного наружу относительно стены, поэтому его называют выступающий. При его строительстве необходимо проложить систему слива, т.к. эта разновидность подвержена различным атмосферным воздействиям. Выступающий вид целесообразно строить в домах с тонкими стенами и наличием подвального помещения.

Западающий. Этот вид наиболее популярный в строительстве. Его конструкция предусматривает наличие большой защиты от внешних раздражителей. Например, при стекании дождевой воды она не сможет проникнуть в щель между стеной и цоколем. Образованный выступ стены покрывается слоем гидроизоляции, что дает возможность воде беспрепятственно стекать на землю и не портить фундамент. В процессе возведения западающего цоколя нет необходимости строить сливную систему, что существенно сокращает время и расходную часть на его устройство.

Крайне редко цоколь дома располагают вровень со стеной.

Технология строительства

Строительство цокольного этажа начинается с котлована, глубиною в 1,8 — 2 метра

Строительство цокольного этажа начинается с котлована, глубиною в 1,8 — 2 метра. Стенки, дно и углы котлована равняют вручную, а образовавшуюся воду откачивают с помощью насоса. Следующим этапом будет возведение подушки из бетона. Для этого делают разметку внутренней и внешней стены строения и выкапывают траншеи в 30 см глубины. Вся подготовленная площадь засыпается слоем щебня, все хорошо трамбуется и заливается цементным раствором. На участках, где нет несущей стены, следует провести армирование железной сеткой. Периодически конструкцию необходимо увлажнять для избежания образования трещин, поливать водой следует до тех пор пока цемент не станет твердым. Через несколько недель можно проводить укладку стен.

Рекомендуем к прочтению:

Совет специалиста! Цоколь не приемлет применение старых материалов, не экономьте на этом, именно от используемых материалов зависит прочность и долговечность дома.

Оптимальным вариантом для строительства цокольного этажа считается фундаментный блок. Блоки связывают между собой цементным раствором, а сверху фиксируют армированный пояс. В данном случае, армированный пояс решает две основные задачи:

• прочно скрепляет фундаментные блоки;
• выравнивает горизонтальный уровень.

Отделывая дома своими руками, на установленный пояс фиксируют плитные перекрытия по всему периметру здания. На фото показан монтаж плитных перекрытий

Гидроизоляция цокольной части дома

Для предотвращения воздействия осадков и защиты дома прокладывают гидроизоляцию

Фундамент будет постоянно подвергаться воздействию осадков, талой воды, брызг. Влага будет проникать в строительный материал и за счет капилляров поднимется до жилого помещения. Это повлечет за собой плохие последствия, а именно:

• теплопроводимость возрастет;
• на стене начнут проявляться пятна из соли;
• фасадная часть потеряет свою красоту.

Для предотвращения подобной ситуации и защиты дома прокладывают гидроизоляцию. Ширина защитного барьера составляет не менее 30 см, т.к. этот участок наиболее страдает от влаги. При наличии подвального помещения устраивают два гидроизоляционных пояса: в фундаменте на уровне подвального помещения и в самом цоколе. Как правило, используют несколько эффективных методов для устройства гидроизоляции:

• обмазочный;
• оклеечный.

Обмазочный метод представляет собой многослойный водонепроницаемый материал из битумной мастики, эмульсии или полимерного раствора. Основным преимуществом этих изделий является простота в использовании. К недостатку можно отнести небольшой срок эксплуатации около 5 лет.

Оклеечный метод предполагает использование рулонных битумных мембран, толщиною в 5 мм. Укладывают рулоны в 2-3 слоя. Этот материал более устойчив и водонепроницаем.

Рекомендуем к прочтению:

Отделка цоколя

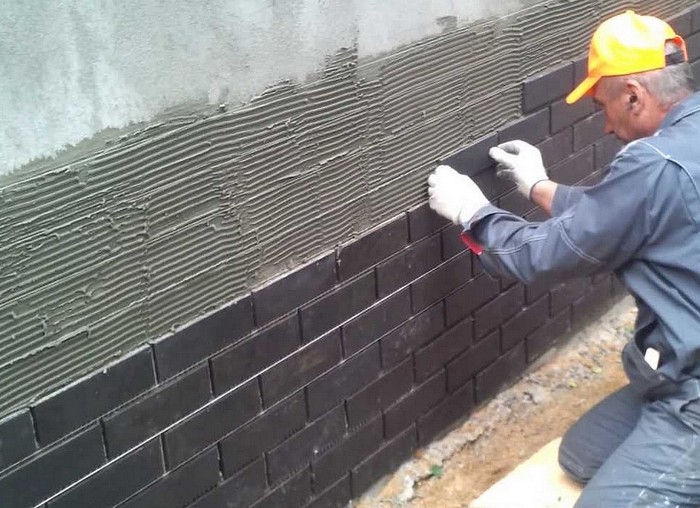

Отделать цоколь дома можно многими строительными материалами: штукатуркой, камнем, сайдингом или кирпичом

Отделать цоколь дома можно многими строительными материалами: штукатуркой, камнем, сайдингом или кирпичом. Наиболее популярным способ является оштукатуривание. Такие работы в доме выполняются своими руками либо приглашают специалистов. Основное преимущество штукатурки это доступная цена. Нанесенный слой смеси либо окрашивают, либо украшают декоративной штукатуркой.

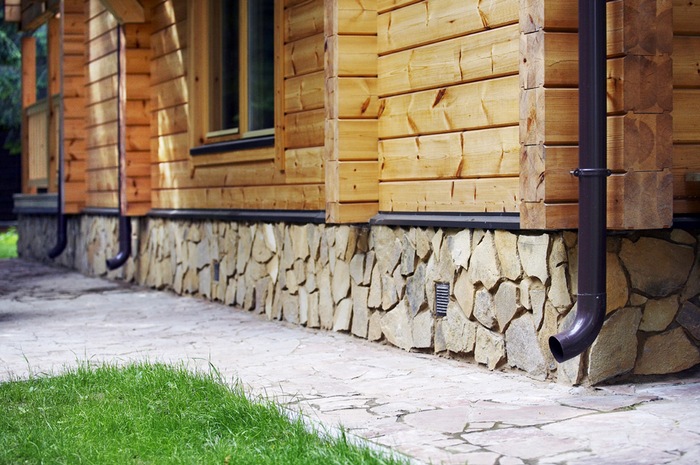

Также отделывать цоколь можно искусственным камнем, такой дом будет иметь хорошие эксплуатационные качества. Правда у камня есть свои недостатки:

• при его монтаже конструкция увеличивает вес, что создает дополнительную нагрузку на фундамент;
• в укладке может возникнуть необходимость армирования и применения специальных упоров;
• высокая стоимость материала.

Облицовка кирпичом придаст дому богатый и красивый внешний вид. Помимо защиты фундамента, кирпич еще будет выполнять функцию термоизоляции.

Важно! Кирпичную кладку выполняют при ленточном типе основания.

Если нет возможности провести облицовку основания природным материалом, можно применить цокольный сайдинг. Изготавливают материал из поливинилхлорида, имеет разные формы и размеры, а также различную структуру. Отделываемый материал имеет фактуру дерева, блок хауса, камня, доски или дранки. Основным преимуществом сайдинга является простота в монтаже, легкость в уходе и большой срок эксплуатации. Подобные строительные работы для дома вполне выполнимы своими руками.

Установка отливов

В устройстве цоколя основным элементом является установка отлива

В устройстве цоколя основным элементом является установка отлива. Цокольная часть здания может иметь различное положение, например, может быть немного утоплена или выступать. Если цоколь выступает наружу в виде ступеньки, необходимо установить отливы. Данная конструкция сможет защитить фундамент дома от проникновения, и попадания воды в виде осадков и исключат попадание влаги между облицовкой и стеной. В качестве материала используют металлические отливы, которые выпускают из стали с обязательно нанесенным полимерным слоем. Полимерный слой предотвращает развитие и образование коррозии. Для бюджетного варианта можно использовать алюминиевые отливы. Самыми надежными являются отливы, изготовленные из меди.

Совет специалиста! Если облицовка выполнена из кирпича, укладка отливов производится из профильного керамического или клинкерного блока.

При выборе материалов для строительства цоколя, убедитесь, что он будет смотреться с материалами, используемыми для облицовки дома. Например, в кирпичном доме кирпичный цоколь будет не уместен, а вот бетонная конструкция будет прекрасно и гармонично выглядеть.

Фундамент дома с цокольным уровнем

Возведение дома с цокольным или подвальным этажом всегда выходит дороже, чем строительство полностью надземной конструкции. Однако, в дальнейшем все расходы полностью оправдывают себя. Подземное помещение для вышележащих этажей будет великолепной изоляционной прослойкой, через которую не будут проникать холодный воздух и сырость от грунта. Кроме того, фундамент с цокольным этажом позволяет существенно увеличить полезную площадь дома.

Цокольным или подвальным этажом специалисты считают то помещение, которое заглублено в грунт под домом на 200-220 см. Как правило, такой высоты хватает для того, чтобы сделать склад, погреб, мастерскую и любое другое техническое помещение своими руками. Если требуется устройство жилой комнаты, то высоту желательно увеличить на 40-50 см. Конкретно под «цокольным» этажом понимается помещение, которое заглублено в землю не больше чем на половину своей высоты.

При строительстве подземного помещения необходимо обязательно предусмотреть эффективную вентиляционную систему, которая обеспечит циркуляцию воздуха и позволит выводить радон (газ, который может скапливаться в котлованах и заглубленных в землю помещениях).

Какую конструкцию фундамента выбрать?

Если вы решили делать цокольный этаж, и пол его будет располагаться ниже уровня грунта, то необходимо принять во внимание уровень грунтовых вод на местности. Когда УГВ низкий, то можно без особых затрат углубиться на несколько метров в землю. В таких случаях можно использовать ленточный блочный или монолитный фундамент.

Как показывает практика, при высоком уровне грунтовых вод лучше всего предпочесть монолитный фундамент, что позволит основанию успешно противостоять воздействию влаги, а также предотвращать подтопление цокольного этажа и подвала. Одновременно с этим, необходимо будет организовать качественную гидроизоляцию своими руками. Строительство дома в случае с монолитным фундаментом упрощается за счет того, что основание может воспринимать максимальные нагрузки. При выборе плитного фундамента для цокольного этажа из железобетонной плиты необходимо будет либо своими руками заливать котлован цементным раствором, или заказывать укладку заводских плит.

Также при высоком УГВ хорошо зарекомендовал себя свайный тип фундамента.

Если же вы выбрали ленточный фундамент с цоколем, но на участке высокий уровень грунтовых вод, то проблему можно частично решить с помощью устройства надежной дренажной системы. Устройство системы дренажа позволит эффективно отводить влагу от фундамента и дома, поэтому она не будет негативно воздействовать на конструкции здания.

Монолитный

Этот тип фундамента нельзя назвать самым дешевым, однако именно он является наиболее эффективным с многих точек зрения. Прежде всего, монолитное основание способно выдерживать серьезнейшие нагрузки (можно построить даже трехэтажный коттедж). Для устройства такого фундамента роется глубокий котлован, после чего глубина увеличивается примерно на 50 см от предполагаемого уровня укладки плиты, чтобы сделать песчано-гравийную подушку, на которой и будет располагаться монолитное основание.

Монолитная плита.

Эту подушку после ее трамбовки заливают бетонным слоем толщиной в несколько сантиметров. Затем укладывают гидроизоляционный материал, на который снова заливается слой бетона. После этого монтируется армирующая сетка, которая позволит обеспечить высокий уровень надежности фундамента под цокольный этаж. На арматуру снова заливается бетонный раствор слоем толщиной в 20-30 см.

Такой фундамент принято называть «плавающим». Если будет движение грунта, то фундамент будет приподниматься и опускаться вместе со всем зданием. Сегодня плавающее основание делается во многих случаях, когда необходимо организовать в доме цокольный этаж своими руками.

Ленточный

Устройство ленточного фундамента также является достаточно распространенной практикой. Такой фундамент нужен в тех случаях, когда возводится небольшой дом на местности с низким уровнем грунтовых вод. Основание можно сделать своими руками. Фундамент такого типа довольно демократичен по цене и является наиболее экономичным вариантом, но не самым надежным.

Заливка ленточного основания.

Цокольный этаж будет располагаться прямо под помещениями загородного дома, имея с ними одним и те же стены. Это очень удобно, потому что подвальное помещение будет разделено на отдельные секции, которые можно использовать по разному назначению.

Можно выделить два типа ленточных фундаментов, которые сегодня используются:

• Блочный. Ленточный фундамент с цоколем возводится из железобетонных блоков. Главными преимуществами такого основания являются быстрота и легкость монтажа. Этот фундамент для загородных домов может быть построен только на плотном грунте с низким УГВ.
• Монолитный. Имеет практически аналогичное устройство. Разница в том, что перед строительством фундамента необходимо отсыпать «подушку», как в случае с плитным основанием. После чего делается опалубка, на которую укладывают армирующую сетку и заливают ее бетоном. Если необходимо строительство фундамента под цокольный этаж, то зачастую используется именно монолитное ленточное основание.

Свайный

В последние годы всё больше домовладельцев строят свои дома на свайных фундаментах. И это не случайно, ведь именно такое основание выглядит наиболее надежным и независимым решением. Монтаж свай может быть произведен в любое время года и с любым уровнем грунтовых вод. Винтовые сваи надежно удерживают здание и не подвержены воздействию грунтовых вод. Кроме того, цокольный этаж можно сделать своими руками – как угодно и по личному усмотрению. Строительство домов со свайными фундаментами, как правило, осуществляется профессионалами, потому что для монтажа свай требуется специальное оборудование и навыки. Использование свайного фундамента для цокольного этажа – вполне рациональное решение.

Дом на сваях.

Вариант неплохой, но достаточно затратный, если сравнивать с традиционным ленточным фундаментом. Винтовые сваи должны подбираться индивидуально в зависимости от местности и типа грунта. Кроме того, необходимо при строительстве предусмотреть множество различных моментов, о которых непрофессионалам ничего не известно. Например, винтовые сваи могут быть использованы для однотипных домов в разных количествах.

В доме на свайном фундаменте цоколь необходимо качественно отделать, потому что внутренние конструкции здания (стены подвала, перекрытия и т. д.) остаются незащищенным. Для отделки могут быть использованы различные облицовочные материалы. Рекомендуется также укладывать дополнительные внешние слои гидроизоляции и теплоизоляции. В доме на свайном основании проще всего сделать жилой цокольный этаж.

Сваи, используемые в качестве фундамента, могут прослужить столько же, сколько и монолитное основание. С другой стороны, сваи ни в коем случае нельзя дополнительно подкручивать после строительства здания, чтобы выровнять его уровень. Если сваи будут подкручивать при эксплуатации, это может привести к негативным последствиям. Сваи для всех зданий подбираются индивидуально.

Схема металлической винтовой сваи.

Устройство отмостки

Чтобы защитить основание дома от воздействия влаги, необходимо по периметру здания устроить отмостку. Это вполне можно сделать своими руками. Если отмостка будет сделана качественно, можно будет не беспокоиться о проникновении осадков внутрь конструкции дома. Кроме того, именно отмостка зачастую становится одним из основных декоративных элементов загородных домов.

Верхняя часть отмостки может быть выполнена из разных материалов: гравий, щебень, кирпич, натуральный камень, плиты, бетон, асфальт и т. д. Основной материал должен выбираться в зависимости от верхней части, но в любом случае необходимо обеспечить высочайший уровень гидроизоляции. Очень часто нужен и теплоизоляционный слой. Цоколь фундамента при качественной отмостке будет испытывать минимальное воздействие.

Ширина устраиваемой отмостки будет зависеть от выступа карнизов крыши и типа грунта на местности. Как правило, отмостка примерно на 20-25 см шире карниза. Устройством отмостки можно заняться своими руками или пригасить специалистов, которые учтут все нюансы.

Если на местности сухой и непросадочный грунт, а дом построен на столбчатом фундаменте, то заниматься устройством отмостки нет особого смысла. Но в тех местах, где вода стекает с крыши, необходимо в любом случае сделать небольшую защиту от размыва грунта.

Отмостка в ряде случаев выступает единственной защитой от проникновения влаги во внутренние помещения здания. Если отмостка сделана правильно, то она сможет справиться с этой задачей.

Строительство фундамента с цокольным этажом своими руками возможно в любых условиях. Однако при этом необходимо учитывать множество нюансов: тип грунта, уровень грунтовых вод, климат, высотность дома, используемые материалы для строительства и т. д. Стоит отметить, что строительство загородного дома должно быть согласовано с соответствующими органами, которые также могут посоветовать тот или иной тип фундамента для возведения сооружения.

Как сделать цоколь — выбор конструкции, материалы, особенности

Перед тем как сделать цоколь для своего дома, необходимо рассмотреть несколько вариантов конструкций, которые сегодня повсеместно используются в загородном домостроении. Наиболее распространены следующие типы:

1. Западающий – самый популярный и эффективный. Такая конструкция не боится воздействия осадков. Это достаточно экономичный вариант, потому как стена в этом случае обладает небольшой толщиной, и нет необходимости использовать какие-то дополнительные стройматериалы. Оборудования слива также не требуется, поэтому конструкция внешне выглядит красиво и аккуратно. Кроме того, выступ можно будет скрыть с помощью гидроизоляционного слоя. Устройство цоколя в этом случае требует минимальных затрат. Помимо этого, цоколь можно засыпать небольшим слоем грунта, после чего озеленить этот участок.
2. Иногда нет возможности сделать своими руками западающий цоколь. Например, когда необходима более толстая конструкция, что продиктовано небольшой толщиной стен дома или климатическими особенностями местности. В этом случае за основу берется строительство выступающего варианта. Строить цоколь в этом случае будет немного сложнее, потребуется больше строительных материалов (бетона, кирпича и т. д.). Это актуальное решение, если в здании внешние стены небольшой толщины, а также предусмотрено наличие подземного этажа. Выступающий цоколь шире внешних стен, поэтому он будет надежно защищать подвальное помещение от проникновения холодного воздуха. Но из-за своих размеров конструкция будет в большей мере подвергаться механическим и климатическим воздействиям, поэтому здесь необходимо своими руками сделать качественный гидроизоляционный слой и слив по всей длине наружных стен.
3. Цоколь, сделанный вровень со стеной, встречается редко. Лучше всего такое решение не рассматривать, потому что строительство цоколя такого типа чревато множеством проблем. Например, срез слоя гидроизоляции будет оставаться открытым, находясь под воздействием погодных условий, а засыпать его грунтом постоянно не получится.

Материалы для строительства

Конечно, перед тем как построить цоколь, необходимо ответственно подойти к выбору материалов. Помимо практической стороны, не стоит забывать о том, что от внешнего вида нижней части будет во многом зависеть экстерьер всего здания.

Западающий вариант постройки.

Если вы выбрали возведение выступающего цоколя, то материалы для его строительства должны быть прочными и не нуждающимися в дополнительной отделке (искусственный или натуральный камень, бетон или кладка из кирпича). В большинстве случаев именно кирпичный вариант будет смотреться наиболее эстетично.

Если стены в доме сделаны из кирпича, то для цоколя лучше всего выбрать блоки из бетона, железобетон, полнотелый кирпич и т. д.

Не стоит забывать о том, что в большинстве случаев потребуется устроить цокольный армопояс. Толщина арматуры и ее количество определяется конструкцией будущего дома.

Монолитная бетонная конструкция.

Если вы не знаете, из чего сделать цоколь, то нужно принимать во внимание, что материал для строительства должен отвечать следующим характеристикам: практичность, долговечность, морозостойкость. Именно поэтому, как уже было сказано выше, как материал для цоколя часто используют монолитный бетон, либо выкладывают его из кирпича, блоков или камня.

• Постройка цоколя своими руками из монолитного бетона – лучшее решение для частного дома. Рекомендуется делать его сразу по всей длине внешних стен без каких-либо швов. При возведении потребуется устройство опалубки, которая в дальнейшем будет заливаться слоями бетона. В этом случае лучше всего приобрести цемент марки М300 или М400. Помимо этого, придать конструкции дополнительную прочность рекомендуется с помощью арматурного каркаса. Если цоколь получился достаточно широким, то его внешнюю часть можно обложить камнем и засыпать небольшим количеством грунта.
• Бетонные блоки для цоколя используются не так часто. Их монтаж производится с перевязкой, а сами блоки укладываются на приготовленный заранее раствор. На современном рынке представлено не так много типоразмеров бетонных блоков, поэтому, перед тем как сделать цоколь дома своими руками, нужно учитывать, что обязательно будут некратные блоки, пустоты, образованные из-за этого в дальнейшем, придется закрыть цементным раствором.
• Если здание стоит на ленточном фундаменте, то рациональнее всего для устройства цокольной части использовать природные камни. Каменный цоколь делается из любых видов камней, которые укладываются на цементный раствор. Стоит отметить, что такая работа, как правило, по силам только профессионалам, которые могут не только правильно уложить искусственный или натуральный камень, но и провести процедуру армирования цоколя в особо сложных условиях работы.
• Кирпичный цоколь делается из полнотелого кирпича, который имеет высокие характеристики по морозостойкости. Традиционный силикатный кирпич использовать не рекомендуется, потому что он подвержен воздействию влаги. Если зимой на местности температура опускается ниже -35, то рекомендуется производить укладку в 1.5-2 кирпича.

Теплоизоляция конструкции

Если подвальное помещение в вашем доме не отапливается, то теплопотери через перекрытие цоколя будут значительными. Засыпать сыпучий теплоизоляционный материал здесь бесполезно. Эта часть дома обязательно нуждается в качественной теплоизоляции, которая может быть сделана в условиях частного дома своими руками. Если мы будем строить цоколь без качественного теплоизоляционного слоя, то конструкция не сможет вам прослужить длительный срок, а начнет постепенно разрушаться под воздействием внешних сил.

Чтобы утеплить цоколь, могут быть использованы теплоизоляторы, которые имеют минимальное водопоглощение и сохраняют свои рабочие характеристики в условиях высокой влажности. В полной мере этим требованиям отвечают пористые теплоизоляторы.

Теплоизоляционный материал, уложенный поверх слоя гидроизоляции.

В идеале следует использовать экструдированный пенополистирол. Он выпускается в виде плит, которые могут быть смонтированы на специальные клеевые составы. Провести работы можно своими руками. Использование бетона для крепления плит не потребуется.

После того как плиты пенополистирола будут зафиксированы на стене, их необходимо заштукатурить по сетке.

Гидроизоляционный слой

О том, как построить цоколь, сказано много слов, но домовладельцы часто забывают о гидроизоляции, которая должна подниматься выше уровня земли. Слой гидроизоляции не позволит грунтовым водам и талой влаге проникать в толщу материалов стен и цоколя. Как правило, в этом случае используются рулонные материалы или специальные битумные мастики (либо все сразу).

Вариант устройства гидроизоляционного слоя.

Выбор гидроизоляционных материалов будет зависеть от возможностей и пожеланий хозяина, климатических условий местности и специфики возведения цокольной части здания. Современный рынок предлагает множество решений, поэтому выбрать есть из чего.

Чтобы дополнительно защитить цокольную часть от воздействия воды (снега), по всей длине поверх внешних стен рекомендуется установить защитный экран. В большинстве случаев, для обустройства такого экрана используются асбестоцементные листы или железобетонные плиты.

Внешняя отделка

Использование отделочных материалов для цоколя никак не регламентировано. Цокольная часть должна подчеркивать внешний вид всего дома, поэтому просто засыпать ее грунтом или вывести вровень со стеной — не лучшее решение.

Вариант отделки декоративной штукатуркой.

• Штукатурка и краска. Такой подход может быть использован при строительстве цоколя из кирпича. С помощью штукатурки можно будет устранить дефекты, обеспечить защиту от проникновения влаги и температурных перепадов. Краску зимой будет засыпать снегом, поэтому систематически придется подкрашивать поверхность, а также наносить новый слой штукатурки.
• Покрытие слоем бетона. Этот способ более эффективный и надежный, чем первый. Использование бетона актуально при кирпичном или блочном цоколе. Бетонный слой, конечно, будет постоянно находиться под воздействием влаги, снега и т. п., поэтому необходимо сделать его достаточно толстым, чтобы не пришлось каждый год переделывать всю работу заново.
• Плитка и искусственный камень. Материалы могут быть использованы для кирпичных или железобетонных монолитных конструкций. Применение этих материалов для цоколя достаточно затратно. Работу, при наличии необходимого опыта, можно выполнить своими руками.
• Сайдинг. С помощью специальных панелей цоколю можно придать любой внешний вид. Дополнительно окрашивать сайдинг не потребуется. Материал может быть использован на цоколе из дерева, а также в любых погодных условиях. Если зимой сайдинг будет засыпать снегом, то его нужно систематически очищать, чтобы материал не испытывал дополнительных нагрузок.

Цокольный этаж. Строительство своими руками пошаговая инструкция



В современной архитектуре, проекты частных домов с цокольным этажом достаточно популярны. Цокольный этаж углубляется в грунт, в соответствии затраты на его построение в несколько раз больше, чем построение этажа. Владельцы частных домов или коттеджей планируют цокольный этаж в качестве экономии площади. Так же его строят, если дорогая земельная аренда или малая площадь под строительство дома.

Чтобы построить цокольный этаж, в первую очередь нужно смоделировать проект дома с подвалом. Существует огромное количество проектов цокольных этажей. Очень удобный и комфортный проект цокольного этажа с гаражом. Владельцу дома не надо будет выходить на улицу в морозы или проливной дождь, чтобы взять автомобиль. Доступ нему он может осуществить, не выходя из дома, просто спуститься в подвал.



Содержание:



На фото: схема цоколя. Фото цокольного этажа в разрезе с указанием материалов для работа. Важно, изучить перед рытьем котлована.



Рытье котлована под цокольный этаж

По регламентируемым документам высота цокольного этажа составляет 2,5 -3,0 метра, но если нужно, высоту можно увеличить. Котлован роется на ту глубину, на которую вы хотите углубить будущую площадь плюс пространство под все необходимые коммуникации. Но прежде чем планировать этот этаж, надо определиться какая почва на вашем участке. Если почва с поверхностными грунтовыми водами, то глубина котлована не должна превышать одного метра. Для того чтобы цокольный этаж был 2,5 метра и выше, нужно произвести поднятие почвы и сделать отсыпку. Но такой вариант будет более затратный и не экономичный. Если на участке происходит застой воды, то в таком случае надо осушить место застройки и сделать отвод.



Фото: рытье котлована для цокольного этажа и фундамента.



Прежде чем приступить к выкапыванию котлована, сначала нужно установить подачу воды, так как при монтаже цокольного помещения будет большой ее расход. Затем нужно позаботиться о технике. Понадобится экскаватор и грузовая машина, для вывоза грунта. Глубина вырытой ямы зависит от размера частного дома или коттеджа. Для построения жилья средних размеров яма роется глубиной примерно 2 метра. Если строительство цокольного этажа происходит весной и на дне котлована скопилась вода, то нужно дождаться, когда она уйдёт или откачать воду специальным насосом. Далее нужно котлован хорошо выровнять, чтобы дно и все углы были ровные, для этого можно воспользоваться строительным уровнем.



Подушка котлована

Чтобы самостоятельно сделать подушку, сначала на дне котлована нужно сделать разметку и обозначить размеры дома. В том месте, где будут установлены несущие стены, нужно сделать траншеи. Глубина траншеи должна быть не меньше 30 сантиметров. По бокам её можно укрепить с помощью досок шириной 4-5 мм. Затем засыпаем траншею щебнем, ложем сверху арматуру и заливаем цементным раствором. После этого траншеи должны хорошо просохнуть и устояться, не менее трёх недель.



Гидроизоляция цокольного этажа

Самый ответственный момент в строительстве цокольного этажа – это гидроизоляция. От того как сделана гидроизоляция, зависит долговечность и прочность всего дома. Нельзя допускать, что бы влага попадала на бетон, иначе может произойти его разрушение.



На фото: гидроизоляция цокольного этажа



Для защиты фундамента снаружи по всему периметру строится широкая отмостка из раствора цемента. Чтобы фундамент и цокольная кладка, углубленные в почву, не подвергались разрушению, снаружи защищаются с помощью рулонного гидроизоляционного материала. Сначала материал разогревается и монтируется на стены фундамента. Для этого прекрасно подходит гидроизол, он отлично зарекомендовал себя как материал не пропускающий воду. И по стоимости он наиболее доступен.

Далее нужно сделать гидроизоляцию фундамента для избежания проблем в дальнейшей, а именно — попадания влаги. Для этого надо уложить слой битумной мастики, затем положить гидроизол и опять положить слой битумной мастики. Но внутренней защиты от влаги будет не достаточно для частного дома или коттеджа с цокольным этажом. Нужно обязательно провести наружную гидроизоляцию. Для этого необходимо сбоку от стены цокольного этажа, на расстоянии 50 сантиметров, выкопать достаточно глубокую яму. Далее заполнить эту нишу слоями строительного материала. Первый слой состоит из глины, затем укладываем слой щебня, третий слой состоит из цемента, в который добавляется щебень и песок.



Строительство фундамента

Строительство фундамента происходит из бетонных блоков. Самостоятельно такие блоки не положишь, поэтому надо заранее позаботиться о технике, которая будет укладывать тяжёлые бетонные блоки. Если это сделать не возможно, то самостоятельно можно залить поэтапно ленточный монолитный фундамент.

При расчёте цокольного этажа, важнейшее значение имеет глубина залегание фундамента. Если он имеет высоту 2-2,5 метра, то глубина заложения монолитного фундамента должна не менее 220 -270 сантиметров. Но он не должен быть на одном уровне с почвой. Когда монолитный фундамент уже залит, осталось подождать 8-10 дней и приступить к строительству самого цоколя.



На фото: строительство фундамента.



Строительство цокольного этажа из бетонных блоков

Достаточно экономичное и прочное строительство цокольного этажа из бетонных блоков. Такой блок — крепкий материал и замечательно отталкивает влагу, хорошо переносит перепады температуры, не поддаётся грибку и плесени. Он выносит очень большие нагрузки и при этом не разрушается. Бетонные блоки – это самый подходящий материал для строительства цокольного этажа. Единственный недостаток, что строение из блоков нужно возводить с помощью тяжёлой техники.

Бетонные блоки устанавливаются по всему периметру фундамента. Крепятся они друг с другом с помощью цементного раствора. В промежутках между бетонными блоками нужно оставить специальные углубления, которые будут предназначены для воды и электропроводки. Так же нужно оставить отверстия под вентиляцию. Отверстия для вентиляции нужно делать не ниже 10-15 сантиметров и на уровне с грунтом. При строительстве цокольного этажа, вентиляционные отверстия надо прикрыть, что бы там не собирался мусор. В цоколе желательно окна делать большие, чтобы достаточно было света в подвале.



На фото: бетонные блоки для цоколя дома.



Бетонные блоки нужно укладывать как можно ровнее и аккуратнее друг к другу, чтобы в дальнейшем не производить большие затраты на обработку и штукатурку внутри помещения. Последний ряд из бетонных блоков должен получиться на метр выше уровня почвы. Поверх блоков рекомендуется сделать пояс. Он выравнивает весь ярус по горизонтали и лучше позволяет соединить между собой бетонные блоки. Между фундаментом и бетонными блоками сооружают опалубку из досок, вставляют строительную арматуру и заливают цементным раствором. Далее на бетонные блоки укладывается перекрытие первого этажа.



Строительство цокольного этажа из пеноблоков

Пеноблок состоит из ячеистой структуры, насыщенной воздухом. Он замечательно сохраняет тепло, так как у данного строительного материала низкая теплопроводимость. У него прекрасные технические характеристики. Это прочный и крепкий материал, который при правильной эксплуатации совершенно не разрушается. Из-за пористой структуры пеноблок отлично «дышит», то есть происходит естественная циркуляция воздушных потоков. Цокольный этаж, построенный из пеноблоков, отлично будет переносить резкие перепады температуры. Он удобен в монтаже, так как по габаритам и весу в несколько раз больше и легче кирпича.

Материал абсолютно не горючий материал, это качество идеально подойдет для цокольного этажа, если в проекте запланирована баня или сауна. При воздействии огня, пеноблок не разрушается и не выделяет вредных веществ. Он не отражает звук, поэтому у стройматериала отличное поглощение шума. Он прекрасно поддаётся физическому воздействию, его легко сверлить или пилить. А самое главное он изготовлен из экологически чистых материалов, без химических примесей.



На фото: цокольный этаж из пеноблоков.



Как сделать цокольный этаж из пеноблоков? Подготовка котлована, гидроизоляции и фундамента, такая же, как строительство из бетонных блоков. Когда основа подготовлена, фундамент заливаем небольшим слоем цементного раствора для укладки первого ряда. Цементный раствор следует смочить водой для лучшего сцепления материала. В первую очередь укладываются пеноблоки по углам, выравниваются по высоте и горизонтали с помощью уровня. Когда первый ряд выложен, сверху наносится жидкая гидроизоляция. Она наносится в несколько слоёв, но перед нанесением следующего слоя, предыдущий слой изоляции необходимо смачивать. Далее строительный материал укладываются со специальной клеевой смесью, которая разбавляется с водой.

В каждом ряде угловые пеноблоки необходимо выравнивать по горизонтали и вертикали. Затем по всему периметру структуры материала делается «траншея» около 5 сантиметров. глубиной, в которую укладывается арматура, сваренная по углам. Она фиксируется с помощью щебня и заливается цементным раствором. Для оконных проемов свариваются арматурные каркасы. Из узких блоков с помощью раствора конструируется коробка, в которую вставляется каркас из арматуры и заливается цементным раствором марки M400. Пеноблок распиливается на три части и получается узкие заготовки.



Облицовка стен цокольного этажа

Наружные стены цоколя лучше всего обшивать натуральным камнем. Это самый крепкий и долговечный природный материал, который будет защищать стены от резких перепадов температуры и разложения. Гранит считается самым долговечным и прочным камнем, но также подойдут для обшивки наружных стен – мрамор, известняк или другой природный камень.

Инновационные технологии не стоят на месте, и на строительном рынке появился цокольный сайдинг. У него прекрасные технические характеристики, этот пластик выдерживает суровый климат, он не поддаётся деформации и не выгорает на солнце. Цокольный сайдинг устанавливается на обрешётку или на стену цоколя. Этот материал имеет разнообразную фактуру, напоминающую природные материалы – кирпич или камень. Он не требует большого ухода за собой, его достаточно мыть простой водой.



Отделка цокольного этажа: вид сверху и сбоку



Прежде чем приступать к внутренней обделке, нужно заранее спроектировать, какие помещения в цокольном этаже будут находиться, и для чего они будут использоваться. В цокольных этажах частного дома или коттеджа можно построить различные по функциональности помещения. Можно сделать гараж, так же конструируют комнаты для приёма гостей или бильярдную. В цокольном этаже даже можно построить баню или парную. Очень часто в подвальном помещении устанавливают отопительную систему, прачечную и делают хозяйственные комнаты.

Внутренние стены цокольного помещения необходимо прогрунтовать и заштукатурить. Их так же можно утеплить с помощью пеноплекса или пенополистерола. Но лучшими являются пенные утеплители, так как пена проникает во все щели и отверстия. Обшивка внутренних стен цокольного этажа напрямую зависит от планируемого дизайна интерьера. Их можно обшить с помощью влагостойкого гипсокартона или стеновыми панелями, так же стены просто можно обклеить обоями разного вида.



Пол в цокольном этаже

К утеплению пола нужно подходить с большой ответственностью, так как в подвале всегда прохладно и влажно. Для этого и нужно утеплять пол, чтобы устранить эти недостатки.

Чтобы утеплить пол в цокольном этаже, в первую очередь надо сделать подушку из песка, затем на неё застилают рубероид. При укладке рубероида не должны оставаться пустые пространства. Далее на рубероид укладывается арматура из железной решётки. Всю эту конструкцию заливают бетонным раствором. Цемент для бетонного раствора желательно брать марки M400 или M300.



На фото: пол в цокольном этаже.



В разных комнатах можно индивидуально подойти к утеплению пола. Например, в гостиной или спортивном зале можно установить тёплые полы. А в бытовых помещениях можно поверх бетона положить арболитовые плиты или керамзит. Стоимость керамзита гораздо меньше, чем у других утепляющих материалов. Это позволит эффективно сэкономить бюджет.

Керамзит следует укладывать не менее 10 см. шириной, затем нужно жидким раствором бетона пролить керамзит и равномерно распределить по всей поверхности. Далее укладывается строительная арматура и заливается бетоном.




Перекрытия цокольного этажа

Перекрытия для цокольного этажа бывают несколько видов. Монолитная железобетонная плита, сборно – монолитные плиты и деревянные перекрытия.

Чтобы установить монолитную железобетонную плиту, сначала надо установить опалубку со строительной арматурой. Сначала ложатся доски, а сверху них ложится влагостойкая фанера. Промежуток между досками должен быть не более 60 сантиметров. Вся конструкция закрепляется стойками. Расстояние между стойками не должно превышать одного метра. Будущая монолитная плита должна заходить на стены цокольного помещения на 15-20 см. Теперь нужно сделать арматурный каркас, он должен отступать от края бетона на 4-6 сантиметров. Для этого берётся обыкновенная строительная арматура.

Стержни устанавливаются на расстоянии 15 сантиметров. Теперь можно заливать цементный раствор, высота монолитной плиты составляет 18-20 см. Когда перекрытие для цокольного этажа залито, то необходимо подождать 3-4 недели, после этого можно продолжать строительство частного дома.

Сборно – монолитные плиты укладываются быстро с помощью техники. Но у них определённый стандартный размер, который может подойти не для каждого дома или коттеджа с цокольным этажом. Если для частного дома подходят такие плиты, то монтаж нужно начинать с установки каменной кладки до высоты перекрытия по всему периметру цоколя. Далее устанавливаем гидроизоляцию и заливаем тонким слоем бетонный раствор. Теперь необходимо сконструировать стальные каркасы, в которые монтируются сборно – монолитные плиты. Пространство между плитами заделывается раствором. Затем закладываем тонкую арматуру и заливаем небольшим слоем бетона, чтобы перекрытие стало ровным и единым целым блоком.



Перекрытия цокольного этажа — схема монтажа в размере.



Деревянные перекрытия строятся в основном в деревянных частных домах. Сначала укладываются деревянные балки, которые заранее обработаны антисептиком от гниения и плесени. Края балок необходимо обернуть рубероидом и только тогда укладываются на бетон цоколя. Но предварительно в стенах цоколя нужно сделать проёмы под деревянные балки, в которые нужно положить утеплитель. Когда балки установлены, к ним крепятся с нижних боков небольшие бруски. Затем к этим брускам прикручивается саморезами доски наката. Далее на накат ложится рубероид и утеплитель 10-15 см. и тогда сверху можно укладывать пол.



Строительство цокольного этажа на склоне

Для частного дома склон горы только мешает и усложняет его возведение. Но склон наиболее подходящее место для возведения дома с цокольным этажом. Считается идеальный склон для строительства цокольного этажа, если он будет не менее 9%. Чтобы построить цокольный этаж на склоне, не стоит рыть огромный котлован, а просто вырезается часть массива склона. Как показано на фото, здесь идеально может вписаться подземный гараж или комнаты с отдельным входом.



Строительство дома с цокольным этажом на склоне.



Строительство и технология постройки цокольного этажа с уклоном, такая же, как у обычного цокольного этажа. Сначала подготавливается подушка, затем делается гидроизоляция. Но в данном случае нужно хорошо позаботиться о наружных стенах, которые имеют соприкосновение с грунтом. Фундамент заливается монолитный или из бетонных блоков. Поэтапное устройство цокольного этажа описано выше.



Дизайн интерьера цокольного этажа

Прежде чем приступить к дизайну интерьера, нужно учесть несколько правил. Если в подвале планируется спортивный зал или гостевая, то люди будут находиться в комнатах долгое время. Поэтому нужно обеспечить нормальный воздухообмен, надо установить кондиционер и вытяжку. В комнатах должна быть благоприятная температура, поэтому нужно позаботиться об отоплении помещений. По возможности электропроводка должна быть скрыта. Если планируется спортивный зал, то можно установить душевую комнату. Воду можно провести в гостиную, если там предусмотрена барная стойка. В комнатах должно быть достаточно света, желательно основной и приглушённый. На видное место можно поставить свечи, они могут понадобиться в случае отключения электричества. Их можно подобрать под дизайн интерьера.





Пристальное внимание нужно уделить лестнице. Если в доме находятся дети, она должна быть максимально безопасна для них. В основном в цокольных этажах устанавливают винтовые лестницы, так как они занимают малое пространство.

В подвале лучше всего обустраивать комнаты с «повышенным шумом». Например, можно установить домашний кинотеатр. Если в доме кто-то отдыхает, то кинотеатр можно смотреть, не приглушая звук и не боясь кому-то помешать. В бильярдной так же можно громко разговаривать и курить, а в доме будет тихо, и запах дыма не будет ощущаться.

Возводить своими руками дом или коттедж с цокольным этажом – это очень трудоёмкая задача, которая требует особых знаний и навыков в строительстве. Но конечный результат проделанной работы будет всегда радовать ваш глаз и душу. Верьте в себя и свои силы.



Коммуникации на цокольном этаже. В цоколе можно «спрятать» оборудование для функционирование систем дома: газовый котел отопления, генератор и прочие агрегаты.



их виды и готовые проекты

Планируя постройку дома, хозяева желают добиться повышенной функциональности строения за счет увеличения площади. Поставленная задача решается несложно. Следует предусмотреть в проекте цокольный этаж. Это часть строения, расположенная ниже нулевой отметки. В цокольной части постройки удобно разместить вспомогательные помещения. Цоколь не только обеспечивает привлекательный вид здания, но и позволяет уменьшить тепловые потери. Рассмотрим конструкцию и обустройство цокольного помещения.

Что представляет собой цоколь

Обсуждая вопросы постройки частных домов, многие застройщики упоминают цокольный этаж. Это какой этаж, иногда возникает вопрос у людей, не связанных со строительной сферой.

Это расположенная ниже уровня почвы часть постройки, которая совмещает в себе функции фундаментной основы здания и дополнительных помещений различного назначения:

• Проекты зданий предусматривают возможность обустройства жилых комнат, для чего необходимо сделать окна в цокольном этаже;
• Площадь позволяет устроить мастерскую, а выполнив вход в цокольный этаж в виде ворот, несложно превратить его в гараж, или техническое помещение;
• Любители спорта имеют возможность оборудовать в фундаментной части тренажерный зал, или любое другое вспомогательное помещение;
• Размеры позволяют организовать в цоколе прачечную, помещение для сушки и глажки(хозяйственное помещение).

Цокольный этаж – подножие здания

Существуют различные варианты использования цоколя. В многоэтажных домах он имеет увеличенные размеры и чаще всего используется для следующих целей:

• организации складов;
• обустройства парковок;
• размещения офисов.

Рассмотрим функциональное назначение цоколя, позволяющего решить комплекс задач:

• защитить стены от поглощения грунтовой влаги;
• предохранить пол нижнего этажа здания от переохлаждения;
• равномерно распределить нагрузки от массы здания на фундаментное основание;
• сформировать горизонтальную основу для возведения стен и сооружения пола;
• увеличить высоту внутреннего помещения в цокольной части здания;
• обустроить помещения различного функционального назначения.

Цоколь подвержен воздействию негативных факторов:

• повышенной влажности;
• температурных перепадов;
• механических нагрузок.

Именно поэтому, сооружая фундамент, следует в обязательном порядке соблюдать требования технологии, применять прочные стройматериалы.

Проект цокольного этажа не может быть полностью скрытым, или надземным

Цокольный этаж в частном доме – оптимальные размеры

Проекты домов с цокольным этажом содержат в обязательном порядке информацию о размерах помещения:

• Высота: строительные нормы предусматривают возможность сооружения цоколя с минимальной высотой, составляющей 50 см. Соблюдение размера снижает отрицательное воздействие холода и влажности, но не позволяет в полной мере воспользоваться цокольным пространством. Поэтому застройщики стараются обеспечить удобную для эксплуатации высоту, равную 1,6–2,4 м;
• Длина и ширина помещения, а также толщина стен фундаментного основания. Цоколь имеет внутренние размеры, соответствующие габаритам здания с учетом размеров кладочного стройматериала или толщины цельной основы. Толщина цокольных стен составляет 30–50 см в зависимости от конструкции фундаментной базы.

В соответствии со строительными правилами стены цоколя оборудуются вентиляционными каналами для воздухообмена. Вентиляция в цокольном этаже позволяет поддерживать комфортный уровень влажности и избежать образования конденсата. Отверстия для вентиляции рекомендуемым размером 20х20 см располагаются по контуру фундамента над поверхностью грунта на расстояние 15 см с шагом 2,5 м.

Гидроизоляция цокольного этажа

Надежную защиту стен от проникновения влаги обеспечивает гидроизоляция. Ее необходимо выполнять с внутренней и внешней части цоколя.

По СНиПам пол цокольного этажа должен уходить в подвальную часть не больше, чем на половину высоту комнаты

Для влагозащиты применяются следующие стройматериалы:

• Рулонные: они представляют собой несущую основу, обработанную битумным раствором, синтетическим составом или специальной защитой на полимерной основе. Многослойная укладка рулонного материала способствует повышению влагозащиты. Материал следует укладывать с перекрытием в 15–20 см;
• Проникающие: особенность гидроизоляционного материала проникающего действия – герметичное заполнение трещин и капиллярных каналов при поверхностном нанесении. Стены цокольной базы здания приобретают при этом дополнительную прочность, а также стойкость к воздействию химических веществ;
• Обмазочные: они предназначены для покрытия наружных и внутренних стен цокольного помещения. Гидроизоляционные материалы представлены различными видами мастик на основе битума, полимеров, цемента. С целью повышения гидроизоляционного эффекта делается гидроизоляция в 2-3 слоя.

Возводя цоколь, следует его тщательно защитить от проникновения влаги из почвы и отрицательного воздействия осадков.

Устройство цокольного этажа – разновидности цоколя

Планируя постройку дома, следует определиться с конструктивным исполнением цокольной части.

Сплошная плита или ленточная заливка делаются в котловане глубиной примерно в половину высоты комнаты

Возможны следующие варианты конструкции цоколя:

• Выступающий: наружная сторона цоколя смещена наружу относительно стен, что улучшает эстетическое восприятие строения. Однако конструкция считается более затратной. Выступающий цоколь здания требует увеличенного объема стройматериалов и установки защитного козырька для отвода воды;
• Западающий: его наружная плоскость смещена внутрь строения на 50–80 мм. Требует уменьшенного количества стройматериалов, позволяет обеспечить надежную защиту фундамента и гидроизоляционной прослойки, а также низа стен от разрушающего влияния влаги. Главная особенность цоколя – дешевизна;
• Выполненный заподлицо с внешней плоскостью наружных стен постройки. Указанный вариант цокольной конструкции применяется нечасто, так как внешний гидроизоляционный слой в данном варианте теряет защитные свойства. Для изготовления цокольной базы применяются блочные стройматериалы, железобетон и кирпич.

Выбор варианта определяется индивидуально в зависимости от финансовых возможностей и в соответствии с требованиями проекта. Решая построить цоколь, прислушайтесь к мнению профессиональных строителей, которые помогут выбрать лучшее решение.

Строительство цокольного этажа – применяемые материалы

В зависимости от используемых стройматериалов, различают следующие виды цоколя:

• Кирпичный: он сооружается из различных марок кирпича;
• Монолитный: возводится путем бетонирования в разборную опалубку с арматурным каркасом;
• Каменный: обладает повышенным запасом прочности, однако нуждается в дополнительной теплоизоляции;
• Блочный: строится из железобетонных элементов, под которыми сформирована бетонная подушка.

В случае размещения в полуподземных помещениях жилых комнат, офисов, общественных организаций, требуются солидные затраты на отопление

Среди указанных вариантов цоколя профессионалы отмечают достоинства кирпичного. Цокольный этаж из кирпича наиболее часто сооружается в частном домостроении. Материал устойчив к воздействию влаги и природным факторам.

Столбчатый фундамент с цокольным этажом

Технология позволяет быстро соорудить цоколь под зданием на столбчатой базе. Высота цокольной части соответствует расстоянию от поверхности грунта до выступающей части колонн.

Возможны два варианта цоколя:

• Навесной: сооружается из панелей или сайдинга, закрепленных к фундаментным опорам. Отличается дешевизной, но не позволяет сберечь тепло в помещении;
• Стационарный: для его возведения нужно вырыть траншею небольшой глубины между колоннами и сформировать ленточную основу.

Второй вариант способствует уменьшению тепловых потерь, однако является более дорогим.

В некоторых случаях строительство цокольного этажа является прекрасным решением, особенно если дом расположен на склоне

Как сделать цокольный этаж на столбчатой основе

Своими силами несложно сделать цокольную основу для здания на свайных опорах. Порядок действий:

1. Подготовьте приямок, повторяющий контур здания.
2. Насыпьте щебеночно-песчаную подушку на поверхность грунта и уплотните ее.
3. Уложите кирпич до верхнего уровня колонн или забетонируйте цельную основу.

После высыхания раствора приступайте к дальнейшим работам.

Заглубленный фундамент

Цоколь, заглубленный ниже нулевой отметки, повторяет контур здания и сооружается по типу ленточного фундамента.

Главные условия для возведения заглубленной цокольной основы:

• грунт имеет нормальную влажность;
• водоносные слои расположены на достаточной глубине.

Возможность постройки заглубленного цоколя определяется по результатам геодезических изысканий.

За счет этого можно эффективно увеличить жилую площадь всего здания

Одноэтажный дом с цокольным этажом – стадии возведения цоколя

Главные этапы строительства цокольной основы:

1. Земляные работы.
2. Бетонирование.
3. Гидроизоляция.
4. Утепление.
5. Отделка.

После завершения работ сооружают пол и монтируют перекрытие. Затем производится установка окон в подвале цокольного этажа. Рассмотрим особенности основных этапов.

Закладываем и заливаем фундамент цокольного этажа

Закладку основы и бетонирование осуществляйте в следующей очередности:

1. Произведите разметку контура.
2. Извлеките грунт, и подготовьте приямок.
3. Насыпьте слой песка и щебня, уплотните его.
4. Залейте бетон слоем 5 см.
5. Соберите щитовую опалубку.
6. Гидроизолируйте внутреннюю поверхность.
7. Соберите арматурный каркас, установите его в опалубку.
8. Подготовьте бетонный раствор, произведите бетонирование.
9. Утрамбуйте бетонный массив, спланируйте его поверхность.

Главной особенностью при его обустройстве является выполнение требований по размеру, прочности и внутреннему пространству

После высыхания бетона можно возводить стены цоколя или производить их формирование путем заливки бетона в опалубку. При выполнении работы важно предусмотреть проемы для дверей и окон.

Гидроизоляционная защита и утепление цокольного этажа

Гидроизоляция защищает цокольную основу от влаги. Наиболее распространенные и недорогие материалы для гидроизоляционной защиты:

• Рулонный рубероид: он устанавливается на мастику в два слоя;
• Цементная стяжка: она готовится с добавлением жидкого стекла.

Возможны другие варианты, применение которых зависит от финансовых возможностей.

Теплоизоляция цокольной части производится следующими стройматериалами:

• пенопластом;
• пенополистиролом;
• сэндвич панелями.

Комбинирование утеплителей позволяет надежно теплоизолировать цоколь, и обеспечить его привлекательный вид.

Не стоит полагать, что цокольный этаж – это подвал

Облицовываем цокольный этаж своими руками

Самостоятельная облицовка производится двумя способами:

• на подготовленную цокольную основу укладываются облицовочные стройматериалы;
• монтируется несущий каркас, служащий основой для крепления декоративной отделки.

Применяются следующие материалы для облицовки:

• природный камень;
• керамическая плитка;
• декоративная штукатурка;
• пластиковые панели.

В специализированных магазинах представлено множество материалов для облицовки. Выбор зависит от вкуса и финансовых возможностей.

Как построить цокольный этаж из блоков

Применение бетонных блоков, произведенных в промышленных условиях, позволяет ускоренными темпами построить цоколь здания. Порядок действий:

1. Выкопайте котлован.
2. Спланируйте грунт.
3. Насыпьте гравийно-песчаную подушку.
4. Залейте тонкий слой бетона.
5. Установите краном ряд блоков.

Монтаж остальных рядов блоков осуществляйте на цементный раствор с тщательной заделкой зазоров.

Как соорудить монолитный цокольный этаж в готовом здании

На что обратить внимание, сооружая цоколь в ранее построенных зданиях? Это серьезная задача, которую можно решить, если здание построено на ленточной или свайно-ростверковой основе.

Комплекс работ предусматривает выполнение следующих операций:

1. Извлечение почвы внутри фундаментной основы.
2. Сборку и монтаж арматурного каркаса.
3. Бетонирование основания и стен будущего цоколя.
4. Гидроизоляцию и утепление несущей основы.

При сооружении цоколя в готовом строении важно не ослабить фундамент. Цоколь – важная и функциональная часть здания, сооружение который необходимо производить в соответствии с технологическими требованиями. Желательно предварительно разработать проект реконструкции и доверить работу профессиональным строителям.
