Цокольные отливы: Отливы для цоколя фундамента — выбор и правильный монтаж

Как соединить цокольные отливы?

Отливы для цоколя – это пластиковая или металлическая влагозащитная планка, устанавливаемая в месте соединения цоколя и стены. Как правило, толщина цоколя несколько выше толщины стен – это связано с повышенной нагрузкой на него. При этом на выступе, образующемся вверху цоколя, может задерживаться дождевая и талая вода. Цоколь и фундамент намокают, из бетона вымываются связующие компоненты, а при замерзании влажного фундамента в нем вдобавок образуются трещины. Все это способствует его быстрому разрушению. Чтобы защитить фундамент и цоколь от этих вредных воздействий, в верхней его части устанавливают отливы.

Отливы для цоколя своими руками

Содержание

• 1 Отливы для цоколя: виды и материалы
  • 1.1 Как крепить отливы для цоколя
    • 1.1.1 Видео — монтаж отливов
• 2 Виды отливов для фундамента
• 3 Как монтируются отливы для фундамента из клинкеров
• 4 Изготовление прямых участков стального отлива
• 5 Как установить отливы на угол фундамента
• 6 Монтаж металлических отливов на цоколь своими руками

Отливы для цоколя: виды и материалы

Отливы могут быть выполнены из любого материала: оцинкованной и нержавеющей стали, алюминия или меди, а также различных пластиков. Стальные отливы также выпускаются с усиленным покрытием: слой гальванического цинка и полимерный краситель надежно защищают их не только от повреждений, но и от ржавчины.

Стальные отливы для цоколя

Отливы имеют крепежный отгиб, предназначенный для крепления к стене, полку, устанавливаемую под углом для лучшего стока воды, а также фронтальный отгиб, направляющий стекающую воду вниз. Размеры полки могут быть любыми: от 50 до 400 мм. Цветовая гамма отливов, представленных на рынке, весьма широка и сочетается с большинством отделочных материалов для фасада и фундамента.

Как крепить отливы для цоколя

1. Крепление отливов производят после облицовки цоколя перед началом облицовки стен. До начала крепления необходимо проверить верхнюю линию цоколя или фундамента на горизонтальность с помощью уровня. При больших перекосах целесообразно выровнять их цементно-песчаным раствором, кроме того, для лучшего прилегания отливов необходимо сделать откосы.
2. Для этого на одном из углов выбранной стены с помощью дюбеля и самореза закрепляют шнурок, выравнивают его по уровню и закрепляют на другом углу стены. Готовят цементный раствор из 1 части цемента и 3 частей песка, добавляя воду. Раствор не должен стекать с мастерка. С помощью мастерка по шнурку выполняют откосы под углом не менее 15 градусов. Выдерживают раствор в течение нескольких суток для схватывания цемента и испарения лишней влаги.
3. Отливы крепят либо непосредственно к стене, либо к направляющим, к которым впоследствии будет закрепляться облицовка фасада – в этом случае до начала крепления отливов необходимо выполнить подготовительные работы и установить направляющие.
   Установка направляющих перед установкой отливов

4. Для наилучшего отвода воды отливы должны выступать за край цоколя не менее чем на 50 мм – при выборе необходимо это учесть. При выборе оттенка нужно ориентироваться на цветовую гамму, в которой оформлено все строение. Обычно выбирают отливы в тон облицовке цоколя или стен, но в некоторых случаях контрастные или металлические элементы придают дому особый шарм.

   Образец установки отлива для цоколя

5. Отливы крепят к направляющим на саморезы, а к стене – на дюбель-гвозди. Нахлест одной планки на другую должен быть не менее 30 мм, при этом рекомендуется промазать место нахлеста морозостойким герметиком. Также можно загерметизировать стыки отлива и стены.

   Установка отливов

6. Внешние и внутренние углы вырезают из отрезка отливной планки, как показано на рисунке, и крепят обычным образом, при этом обязательно промазывают все стыки силиконовым герметиком.
7. Широкие отливы дополнительно крепят к цоколю с помощью кронштейнов, в противном случае они будут «гулять» от ветра.

Правильно установленные отливы для цоколя отлично защищают его от проникновения влаги и продляют срок службы фундамента. Кроме того, отливы предотвращают и размывание краски и декоративной штукатурки, поэтому для окрашенного цоколя отливы просто необходимы.

Видео — монтаж отливов

Оглавление:

• О защите цоколя с помощью отливов
• Особенности различных материалов для отливов
• Как крепятся отливы на цоколь?

О защите цоколя с помощью отливов

Каждый выступ на вертикальной поверхности стены дома является сборником влаги, снега и пыли.

Цокольная часть дома, как правило, шире стены, поэтому выступание цоколя – обычное дело. Если выступающую часть цоколя не защитить, то погодные условия обязательно создадут зачатки разрушения, и постепенно эти разрушающие явления повредят фундамент. Для того чтобы не допустить подобных явлений, применяют специальную конструкцию – отлив для цоколя.

Схема размеров отлива.

Если не сделать отлив, то время при помощи погодных условий не только скорректирует внешний вид дома в худшую сторону, но и значительно ослабит всю основу здания.

Существуют отливы разных конструкций с применением разнообразных материалов. Они бывают бетонные, керамические, пластиковые и металлические.

Вернуться к оглавлению

Особенности различных материалов для отливов

При изготовлении бетонных отливов для цоколя используют материалы с более высокими требованиями. Так, в качестве наполнителя применяется гранитный щебень. Песок должен быть хорошо промыт, обязательно применяются пластификаторы: экопирен, реламикс или паста для придания бетону глянца и водоотталкивающих свойств.

Цемент должен быть морозоустойчивым марки М450. Цветовая гамма у такого отлива серая, но в процессе изготовления можно предусмотреть и необходимый цвет. Можно бетонный отлив окрасить фасадной эмалью. Главный недостаток бетонного отлива – его массивность и то, что порядок его установки должен быть заложен в проекте.

Схема монтажа отлива.

Для керамического отлива цоколя применяется клинкерный кирпич. Он хорошо переносит значительные температурные перепады и обильные осадки. Устойчивость к механическим повреждениям и ко всем внешним воздействиям характеризуют его как отличный материал для устройства отлива. Недостатком является высокая цена и то, что для укладки такой защиты цоколя требуется высокая квалификация. Установка отливов из керамики должна быть предусмотрена на стадии проектирования.

Отливы на цоколь несут в себе и эстетическую составляющую в оформлении здания. Можно приобрести готовые детали отливов. Они бывают алюминиевые, медные, из нержавеющей стали, из оцинкованной стали или пластиковые. Алюминиевые отливы дороже, зато они обладают высокой стойкостью к агрессивной среде. У них меньший вес, но это не уменьшает прочность. Преимущество перед стальными еще и в стойкости к выцветанию от солнечных лучей.

При отделке фасада дома сайдингом или профлистом удобно применять пластиковые элементы отливов. С их помощью можно идеально подобрать цвет, можно заказать нестандартные формы. Отлив на цоколь из пластика достаточно долговечен и абсолютно водонепроницаем. Температурные колебания и механические воздействия выдерживаются великолепно.

Вернуться к оглавлению

Как крепятся отливы на цоколь?

Схема крепления отлива к цоколю.

Крепить отливы нужно после окончания отделки цоколя, перед началом отделки стены. Для работы необходимо иметь запас инструмента и материалов:

• плоскогубцы;
• строительный уровень;
• молоток;
• киянка;
• мастерок;
• ножовка по металлу;
• перфоратор;
• шуруповерт;
• саморезы;
• шурупы с дюбелями;
• строительный шнур;
• листы металла или готовые отливы;
• цемент;
• песок;
• морозостойкий герметик.

Перед монтажом необходимо проверить горизонтальность. При наличии отклонений и перекосов необходимо выравнивание с помощью цементно-песчаного раствора. Для нормального прилегания поверхность для установки отлива лучше сделать в виде откоса. На углах стены закрепляется шнур, установленный горизонтально. По шнуру с помощью мастерка делается откос. Раствор для откоса приготавливается из одной части цемента и трех частей песка. Воды добавляется столько, чтобы готовый раствор не стекал с мастерка. Для испарения влаги и схватывания раствора делается выдержка в течение нескольких суток. Планка отлива крепится непосредственно к стене или к направляющим, устанавливаемым для отделки стены.

Цвет отливной планки подбирается в тон основной отделки стены или в контраст этому тону. Контрастная или металлическая отделка подчеркивает строгость общего вида здания. К направляющим планка крепится саморезами, а к стене дюбель-гвоздями.

Отлив складывается обычно из двух деталей: стартовой планки и непосредственно отлива. Если поверхность планки широкая, то делается дополнительное крепление к цоколю. Такой монтаж удержит пластину от воздействия ветра. Нахлест стартовой планки уплотняется морозостойким герметиком. Если металлический отлив покрыт пластиком, то по нему нельзя стучать молотком во избежание отколов части покрытия. Не следует устанавливать отливы до окончания основного строительства. Они могут быть повреждены во время производства других работ: падением предметов, инструмента, кирпичей.

При монтаже отлива на деревянную стену можно сделать в стене пропил болгаркой для закрепления в полученной щели верхней части конструкции. Полученное соединение следует уплотнить герметиком. Если под отливной планкой получается пустота, то под планку нужно положить доску. Если все сделать аккуратно, то гидроизоляция фундамента значительно улучшится.

Без отлива, установленного на цоколь, здание выглядит небрежным и незаконченным.

Фундамент не зря называют самым главным элементом в конструкции здания. От его правильного проектирования, укладки и ухода за ним зависит судьба всего дома. Если проблемы с крышей или стенами можно решить, то огрехи в проектировании фундамента или его эксплуатации исправлять будет очень сложно. Именно поэтому внимание к цоколю должно уделяться своевременно и в полном объеме.

Основным фактором, который может повлиять на стойкость основания дома, является вода. От постоянных промоканий бетон начинает постепенно разрушаться, его несущая способность снижается, под весом стен и крыши он может потрескаться и разрушиться. К тому же, влага, попадая внутрь железобетонного фундамента, приводит к коррозии армирующих материалов, которые делаются из стали. Это тоже не добавляет цоколю лишних лет жизни. Самым уязвимым местом фундамента является его верхняя поверхность. Выступ из-за кирпичной кладки образует карниз.

На его поверхности скапливается вода, которая потом может просочиться внутрь бетона и при наступлении морозов просто его разрушить. Решить данную проблему можно, установив водоотлив на фундамент. О том, как сделать отливы для цоколя своими руками, расскажем далее.

Виды отливов для фундамента

Помимо защитной функции, отлив на фундаменте несет еще в себе и декоративное значение. Им декорируют место сопряжения цоколя и первого ряда кирпичной кладки. Изготавливают водоотливы из следующих материалов:

• Кирпич (клинкер) и бетон. Это «классика». Кирпич кладется ложком, тем самым образуя наклонную плоскость. Таким же образом укладывают и бетон. Последний часто применяется в строительстве административных зданий. Такой вид отлива отлично подойдет для монтажа на кирпичных или блочных стенах. Он отличается прекрасной стойкостью, большим сроком службы. Монтаж клинкерных элементов производится на раствор, что усложняет процесс.
• Оцинкованная сталь. Доборные элементы из оцинкованной стали отличаются относительной долговечностью, быстрым монтажом и невысокой стоимостью. Для установки отливов применяют сталь как окрашенную специальной краской, так и не окрашенную. Все зависит от предпочтений хозяина и дизайна дома.

• Пластиковые и виниловые отливы. Имеют довольно низкую цену, однако, служат не очень долго. Винил поддается влиянию перепадов температур и ультрафиолетового излучения. Это же можно сказать и о пластике. К тому же, очень дешевые материалы при нагревании могут издавать не очень приятный запах, а при больших морозах – просто трескаться. Однако, проводить монтаж цокольного отлива своими руками из пластика без привлечения специализированной помощи очень просто.
• Медные отливы. Медь — очень красивый, долговечный, но весьма дорогой материал. Работать с медными листами не слишком сложно, так как медь – мягкий металл, что значительно упрощает процесс монтажа. Однако, стоимость материала делает его недоступным для большинства потребителей.

Как монтируются отливы для фундамента из клинкеров

Этот процесс довольно сложный и напоминает укладку кирпича. После того, как окончены все основные строительные работы, приступают к укладке отлива на фундамент. Клинкерный кирпич имеет особую технологию изготовления. Благодаря использованию для его производства особой глины, а также специального температурного режима обжига, он становится очень прочным и водонепроницаемым. Этот материал идеально подходит для установки отлива на фундамент.

В продаже имеются элементы, которые специально изготовлены для установки отлива. Они имеют форму трапеции со скошенной лицевой стороной. Тыльный угол – прямой, что позволяет такому элементу плотно прилегать как к стене, так и к фундаменту, а это экономит раствор. Последний представляет собой обычную смеси песка и цемента в пропорции 1:1. Песок для этого лучше использовать не речной, а карьерный. В нем большее содержание глины, что лучше для кирпичной кладки.

Порядок работ:

• На первом этапе, как и в обычной кирпичной кладке, выкладываются угловые сектора. С этим нужно быть очень внимательным. Если нет готовых угловых элементов. Их придется вырезать из обычных.
• Затем между выложенными углами натягивается сигнальная нить, по которой будет установлены все остальные кирпичи.

Изготовление прямых участков стального отлива

Стандартный отлив из оцинкованной стали делается из широкой полосы. Состоит он из трех плоскостей:

• Верхняя плоскость служит для крепления отлива к стене.
• Средняя плоскость (она самая широкая) является тем самым отливом, по которому должна стекать вода.
• Нижняя плоскость параллельна верхней. Часто на ней делают ребро жесткости, которое усиливает всю конструкцию. За ребро жесткости отлив может крепиться к боковой поверхности фундамента через кронштейны.

Хотя, сейчас в любой жестяной мастерской можно заказать отлив любой конфигурации, при желании его вполне по силам сделать самостоятельно:

1. Первым делом необходимо порезать металл на полосы. Обычно оцинковка продается в листах размером 2м х 1м. Соответственно, для меньшего обреза при раскрое необходимо как можно точнее определить ширину каждой полосы.
2. Ширина верхней и нижней полок (плоскостей) составляет не менее 20 мм. В противном случае, верхнюю полку будет неудобно крепить к стене. Если нижняя полка будет усиливаться ребром жесткости, то к ширине отлива необходимо добавить еще 10-12 мм.
3. Ширина средней полки определяется шириной карниза. Высчитав ширину полосы, можно начинать разметку листа. Если есть возможность, следует попросить продавцов металла порезать листы на полосы определенной ширины. У них, как правило, есть специальные гильотины, на которой это сделать очень просто и быстро. Для самостоятельной нарезки металла можно воспользоваться ножницами по металлу или болгаркой с тонким отрезным диском.
4. Нарезав оцинкованный лист на полосы нужной ширины, можно приступать к их изгибанию. Делается это очень просто. Полоса укладывается на твердую угловатую поверхность (стальной уголок подойдет больше всего) и легкими постукиваниями молотком выгибается в нужном направлении. При изготовлении отливов необходимо следить за тем, чтобы полки каждого из них были одинаковыми по ширине и углу загиба. В противном случае, стыковать их и крепить будет очень сложно.

Как установить отливы на угол фундамента

Особой сложностью отличается изготовление и крепление угловых элементов: наружных и внутренних.

Внешний угол можно изготовить несколькими способами:

• Из двух прямых отливов. Для этого необходимо взять два прямых отлива. Конец первого их них подрезается под углом 45°. Второй отлив аналогично отрезается под таким же углом, только с припуском 10-20 мм. При стыковании элементов припуск остается внутри соединения. Благодаря ему два элемента крепятся друг к другу при помощи заклепок.
• Из одного прямого отлива. Это более простой способ. Берется один прямой отлив. В его середине размечается угол 90°. При этом вершина угла должна быть на нижней полке, а на одной из сторон должны быть припуск до 20 мм. После этого отлив режется по линиям разметки. Нижняя полка не режется. Далее деталь загибается, чтобы между ее частями получился прямой угол, а припуск оказался снизу стыка. Две части соединяются заклепками или пайкой.
• С декоративной планкой. Угол изготавливается двумя вышеуказанными способами, только над стыком устанавливается декоративная планка, которая прикрывает его. Крепится она к отливам при помощи саморезов или заклепок.

Внутренние углы делаются такими же способами, как и внешние. Единственным различием является то, что вершина угла находится на верхней полке, которая остается целой, а нижняя и средняя режутся.

Монтаж металлических отливов на цоколь своими руками

Когда все элементы отлива готовы, можно приступать к его монтажу. Для этого понадобятся следующие инструменты и материалы:

• Перфоратор.
• Шуруповерт.
• Дюбели с гвоздями из нержавеющей стали для крепления отлива к стене.
• Монтажная пена.
• Герметик для внешних работ. Материал для внутренних работ не подойдет, так как он не сможет выдержать влияние перемены температуры и высокой влажности. Зимой поверхность стали может нагреваться до плюсовой температуры на солнце, а затем резко охлаждаться. Из-за таких колебаний герметик просто потрескается и рассыплется.

Порядок работ:

1. Первым делом производят монтаж углов отливов цоколя. Угловые элементы крепятся в углах здания при помощи саморезов. В верхней полке сверятся отверстия диаметром 5-6 мм. Через них при помощи перфоратора в стене сверлится такое же отверстие. В него устанавливается дюбель, в который вкручивается саморез. Крепление отлива производят с шагом не более 400 мм для прямых элементов и не более 150 мм для угловых.
2. Если между поверхностью фундамента и нижней частью отлива есть пустота, ее необходимо заполнить. В противном случае под ним буде скапливаться влага. Сделать это можно двумя способами:

• укладкой откоса из цементного раствора;
• заполнением пустоты монтажной пеной.

Второй способ гораздо проще, однако, следует помнить, что после крепления отлива на него необходимо установить груз через каждые 500 мм. Дело в том, что, остывая, пена начинает расширяться и может испортить стальные детали, выпучив их.

После окончания монтажа угловых элементов, можно подумать о том, как закрепить прямые отливы на фундамент. Устанавливаются они внахлест с допуском 10-20 мм. Стык двух элементов обязательно обрабатывается герметиком.

Если стены дома планируется отделывать вентилируемым фасадом, то устанавливать отливы необходимо перед окончанием монтажа фасада. Они крепятся непосредственно к направляющим профилям, а затем место соединения закрывается облицовочным материалом.

5 Июнь 2017

Стройэксперт

Просмотров:   1376

Водоотливы для цоколя

Защита фундамента дома от осадков позволяет значительно продлить срок его эксплуатации. Для подземной части широко применяется отмостка. Для надземной лучшим вариантом считаются водоотливы или сливы для цоколя фундамента. О том, что это такое, как сделать их и смонтировать своими руками расскажем в данном обзоре.

Виды отливов

В настоящее время отливы фундамента дома приобретают широкое распространение благодаря рачительности многих хозяев и своевременным консультациям опытных строителей. Любой выбор того или иного материала начинается со сбора информации. Отливы для фундамента деревянного дома, блочного или кирпичного строения представляют собой конструкции сложной формы, основная задача которых – отвод воды стекающей по стенам за пределы цоколя.

Разновидности отливов

В идеале, влага с отлива должна попадать на отмостку и по ней стекать в водосточные желоба для отвода как можно дальше от фундамента дома. В этом случае отрицательное воздействие осадков можно свести к минимуму и сохранить строение на десятилетия. Для решения данной задачи цокольные отливы в зависимости от материала, из которого они изготовлены, подразделяются на следующие виды:

1. Стальные,
2. Алюминиевые,
3. Медные,
4. Пластиковые,
5. Бетонные,
6. Деревянные

Рассмотрим каждый вариант более подробно, уделив особое внимание его положительным и отрицательным сторонам.

Отливы из стали

Стальные изделия отличаются доступностью по цене и достаточной долговечностью. Существуют варианты, изготовленные из оцинкованного сплава и имеющие дополнительное полимерное покрытие. Они обладают тем или иным цветом и высокой атмосферной стойкостью. В случае использования на кровле металлочерепицы или профлиста можно подобрать аналогичный оттенок и для отделки цоколя фундамента дома.

Стальные отливы

Стальные элементы достаточно широко распространены и могут быть приобретены на любой строительной базе или в специализированном магазине. Кроме этого, такие отливы на фундамент дома своими руками легко установить без использования наемной рабочей силы, что позволяет снизить общие расходы на данный вид работ.

Отливы из алюминия

Алюминиевые отливы

Данный вид обладает теми же преимуществами, что и предыдущий. Кроме этого, алюминий имеет более высокую атмосферную стойкость и значительно меньшую массу, что позволяет, в конечном итоге, снизить нагрузку на основание дома. Отличаются данные изделия и ценой, которая немного превышает стоимость отливов из стали.

Медные отливы

Медные отливы

Еще один вид металлических отливов изготавливается из медных листов, что позволяет придать защите цоколя благородный вид. При использовании соответствующей отделки такие изделия сохраняют свой красноватый оттенок без налета зеленого оксида меди. Ограничивающим фактором распространения медных отливов является максимальная цена из всей группы металлических отливов.

Пластиковые элементы цокольной защиты

Защита пластиком

Пластиковые отливы для цоколя фундамента отличаются от описанных выше аналогов минимальной стоимостью в линейке. Благодаря достижениям современной промышленности удалось получить изделия, обладающие максимальной стойкостью к воздействию солнечных лучей, что позволило значительно увеличить срок их эксплуатации. Данный вид также удобен для того, чтобы выполнить монтаж отлива на цоколь фундамента своими руками.

Бетонные элементы защиты

Бетонные отливы для цоколя фундамента нашли применение и для решения задачи защиты от атмосферных осадков. При этом для них характерны все плюсы и минусы песчано-цементной смеси, главной из которых является очень высокая масса. Это ведет к значительному ограничению применения подобных изделий. В основном строительными нормами разрешается выполнять монтаж отливов из бетона на усиленные цоколи.

Деревянный отлив цоколя

Данный вариант идеально подойдет для отделки цоколя фундамента деревянного дома, у которого сохранен внешний вид природного строительного материала. В качестве отлива рекомендуется использовать обрезной пиломатериал из древесных пород, обладающих высокой стойкостью к воздействию соды. Одной из наиболее доступных для жителей нашей страны является лиственница.

Устанавливаем отливы на цоколь самостоятельно

Приобрести готовые отливы не составит особого труда. Более ответственное мероприятие — установка отливов на фундамент. Для того чтобы работа принесла вам удовлетворение и помогла сэкономить, можно выполнить монтаж своими руками. Для этого необходимо соблюсти ряд важных требований:

1. Крепление отливов должно быть достаточно жестким во избежание колебания от ветра или при контакте. Это особенно актуально для легких изделий из пластика и металлических листов.
2. Соединение отдельных деталей по длине и особенно в наружных и внутренних углах должно быть выполнено наиболее тщательно.
3. Под отливы рекомендуется укладывать небольшое количество атмосферостойкой монтажной пены для уменьшения их шумности.
4. При работе с деталями, покрытыми полимерным слоем необходимо стараться не допускать его нарушения. Касание о металлические предметы может привести к образованию царапин. В настоящее время в строительных магазинах появились аэрозольные краски, соответствующие цветам полимерного покрытия отливов, что позволяет ликвидировать образовавшиеся дефекты.

Для работы с наиболее доступными металлическими и пластиковыми отливами следует приготовить следующий инструмент:

• слесарные ножницы с отогнутыми губками или
• болгарку с отрезным диском по металлу, а также
• шуруповерт;
• уровень.

1. Перед тем, как сделать отливы для цоколя фундамента своими руками следует выполнить качественную разметку мест установки. Для этого потребуется строительный уровень длиной не менее метра, а лучше полтора-два. С помощью данных помощников определяют самые нижние точки и, ориентируясь на них, проводят горизонтальные линии на требуемом от цоколя расстоянии. Разметку можно сделать с помощью маркера или отбить натертым мелом шнуром, так как правильно установить отливы на цоколь деревянного дома необходимо на одном уровне.
2. Следующий этап – монтаж на стены. Он не представляет особых сложностей, так как крепить отливы на фундамент удобно с помощью специальных кровельных саморезов по дереву. Они имеют шестигранную головку диаметром 8 или 10 мм. Для удобства ввинчивания приобретите соответствующую головку, которую устанавливают в патрон дрели или шуруповерта, так как поставить отливы на фундамент, например, гаечным ключом будет неудобно.
3. Монтаж отливов на стену из дерева достаточно прост. Сложнее процесс происходит, когда выполняется устройство отливов на фундамент строения, построенного из бетонных блоков или кирпича. В этом случае в верхней полке отливов предварительно просверливают сквозные отверстия диаметром 6 мм с расстоянием между ними 0,5 метра. Далее, установив детали на стену по уровню, выполняют разметку мест крепления на стене.
4. В полученных точках сверлят отверстия твердосплавным сверлом на глубину 40-50 мм. В полученные углубления устанавливают пластиковые дюбели. Далее ввинчивают оцинкованные или окрашенные саморезы с пресс-шайбой через отверстия в отливах в дюбели. Так защищают фундамент дома из бетона.
5. Наибольшую трудность представляет процесс установки отливов в наружные и внутренние углы дома. Желательно раскроить детали так, чтобы соединение получилось качественным и герметичным. Для этого необходимо тщательно сделать разметку по шаблону или с помощью угольника и линейки, так как сделать угол на отливе фундамента правильно с первого раза получается не у всех.
6. Так как основная часть отливов изготавливаются из тонколистовой стали или листового пластика, они имеют достаточную подвижность и при сильном ветре могут доставлять неудобство владельцам дома. В связи с этим, совместно с тем, как установить отливы на фундамент под них распыляют небольшое количество монтажной пены. Расширяясь, она заполнит свободное пространство и создаст опору для профилей.

Таким образом мы подробно рассказали о том, как правильно сделать отлив от фундамента дома, изготовленного из различных материалов, раскрыли особенности монтажа и раскроя деталей. Выполнив защиту фундамента дома своими руками, вы сможете сэкономить на привлечении сторонней рабочей силы и сделать работу качественно.

виды, характеристики, размеры и цены

Дождевая вода и снег, которые задерживаются на верхней части цоколя, вызывают намокание бетона или кирпича, размывание краски или других декоративных покрытий. Вода в порах под влиянием перепадов температур периодически замерзает, расширяется, что постепенно приводит к появлению трещин, отслаиванию штукатурки, разрушению конструкции. Механические воздействия от осадков (ливень, град) и ударов тяжелыми предметами так же медленно нарушают целостность. Оптимальный способ решения этой проблемы — установка отливов.

Оглавление:

1. Разновидности планок
2. Технология монтажа по шагам
3. Стоимость

Их крепят:

• дюбель-гвоздями;
• саморезами к направляющим на стенах;
• на цементно-песчаный раствор;
• на кронштейны;
• на клей.

Дополнительные преимущества:

• улучшение эстетических характеристик;
• защита постройки от сырости.

Виды

Цокольный отлив — наклонная планка прямоугольной формы шириной от 5 до 70 см. Ее устанавливают по всему периметру здания. Изготавливаются из нескольких материалов, выбор осуществляют с учетом дизайна отделки стен, формы и текстуры поверхности основания строения.

Классификация:

1. Из поливинилхлорида (ПВХ, пластик) для окон и фундамента. Это лучший вариант для дома со стенами с вентилируемыми фасадами из винилового сайдинга. Достоинства — доступная цена, устойчивость к воздействию агрессивных веществ, атмосферных явлений, ультрафиолета, высокая степень гидроизоляции, большой выбор цвета и формы, низкий уровень шума во время дождя. Недостаток — хрупкость дешевых изделий, невозможность ремонта. Стандартная длина — 1,5 и 3 м.

2. Бетон. Для изготовления используют раствор марки прочности не ниже М400 с добавлением пластификаторов, повышающих морозоустойчивость и водонепроницаемость. В состав вводят пигмент, что позволяет подобрать цветовое решение, подходящее для любых фасадов и фундаментов. Ширину подбирают под размер основания. Минус — сложный монтаж из-за больших размеров и веса. Крепят их к поверхности с помощью ЦПС. Этот вид лучше всего сочетается с кирпичными или каменными стенами при условии, что цоколь имеет высокую несущую способность. Бетон можно покрывать любой фасадной краской.

3. Клинкер. Специальная клинкерная плитка является лучшей с эстетической точки зрения, недостатки — высокая стоимость, сложность установки. Крепят на цементный раствор. Подходят для кирпичных и каменных стен.

4. Оцинкованная сталь. Имеют вид полки с двумя загибами: один служит для крепления к стене, второй — для стекания жидкости. Цвет может быть любым, есть отделка под дерево. Изделия универсальны, достоинства — прочность, простота монтажа. В продаже есть виды с полимерным покрытием, которое защищает от царапин, ударов. Варианты — полиэстер, матовый полиэстер, пурал (полиуретан), пластизол, последний — лучший по прочности. Он имеет текстуру березовой коры или крокодильей кожи. По устойчивости к коррозии с ним сравним пурал, срок службы которого — от 50 лет, из пластизола — от 30, глянцевый полиэстер — 10, матовый — 15. Размеры — 1,5, 2 или 3 м, если кровля отделана металлочерепицей или профлистом, то целесообразно купить планки такого же цвета.

5. Алюминий. Отличаются меньшим весом, низким уровнем шума, их окрашивают порошковой краской любого цвета по RAL. Этот тип устойчив к перепадам температур, механическим и длительным воздействиям атмосферных осадков, размеры — до 3 м.

6. Медь. Почти не подвержены коррозии, поэтому самые долговечные. Используют медь обычную, патинированную (состаренную) или оксидированную. Классическая без специального ухода естественным образом покрывается зеленым налетом (патиной). Второй тип имеет зеленый оттенок, оксидированная — черный. Применяются редко из-за высокой цены.

7. Дерево. Отливы из этого материла ставят на цоколь дома из древесины. Лучше прочих подходит обрезная доска из лиственницы. Для продления срока службы рекомендуется перед монтажом обработать пропиткой.

8. Натуральный камень песчаник. Является природным утеплителем, цвета — серо-зеленый, серо-синий, светло-серый. Подходит для фундамента с большой несущей способностью, сочетается со стенами из кирпича, каменными или с фасадными панелями, отделанными каменной крошкой.

При выборе нужно учесть, что размеры отливов должны быть такими, чтобы выступ составлял не менее 50 мм. Для пластиковых и металлических планок в продаже есть специальные боковые заглушки, предназначенные для отделки кромок. Вариант отделки цоколя из искусственного камня — оформление верха фундамента клинкерным кирпичом со срезанным или закругленным торцом.

Пошаговая инструкция по монтажу

Порядок действий при установке металлических отливов:

1. Проверить уровнем ровность поверхности основания. Если есть перепады или трещины — устранить их цементным раствором, если стены из дерева — обработать антисептиком.

2. На углу, чуть выше уровня цоколя с помощью дюбель-гвоздя прикрепить шнурок. Протянуть его до противоположного угла и тоже закрепить.

3. Приготовить смесь из 1 части цемента и 3 частей песка. Воды добавить столько, чтобы раствор не стекал.

4. Набросать цементно-песчаную смесь на верхнюю часть цоколя.

5. Выровнять слой по шнурку и выполнить откос под углом не менее 15 градусов в направлении от стены.

6. Дождаться высыхания цемента.

7. Просверлить на верхних загибах планок отверстия под крепления с шагом 30-35 см.

8. Начать монтировать отливы с угла, используя специальные угловые элементы. Если на стенах есть выступающие детали (колонны, пилястры, то их тоже отделывают в первую очередь).

9. Приложить планку к стене и сделать разметку под крепления.

10. Просверлить в стене отверстия по отметкам, вставить в них дюбеля.

11. Прикрепить отлив дюбель-гвоздями. При необходимости режут на части нужной длины болгаркой с отрезным диском по металлу.

12. Стык обработать герметиком, иначе будет затекать вода.

13. Нанести на край элемента морозостойкий герметик. Ширина полосы — не менее 3 см.

14. Наложить следующую планку внахлест с заходом на часть предыдущей, обработанную герметиком. Не должно быть ничем не прикрытых обрезанных краев. Со временем они неизбежно подвергаются коррозии.

15. Таким образом покрыть всю поверхность основания.

Если облицовка стен будет крепиться к направляющим, то их устанавливают до монтажа отливов. Тогда сверления под дюбеля не нужны, планки прикрепляют прямо к обрешетке саморезами по металлу или дереву в зависимости от материала каркаса. Под широкие металлические конструкции или из ПВХ дополнительно ставят кронштейны, иначе зимой они провиснут под тяжестью снега. Клинкерные и бетонные режут болгаркой с отрезным диском по камню или бетону. Элементы размещают впритык, для фиксации используют цементно-песчаный раствор.

Стоимость

Приобрести металлические и пластиковые отливы для цоколей фундаментов здания можно по 1,5-3 м, бетонные и клинкерные продают поштучно в виде элементов определенного размера. На стоимость влияет ширина, для изделий из металла — наличие покрытия (полимерное, порошковая краска).

Средние расценки, руб/пог.м:

Материал/ ширина планки, см	5	7	10	15	20	25	30	35	40
ПВХ	70		85	115	140	170	195
Оцинкованная сталь с покрытием из полиэстера	50	60	75	100	120	150	170	200	220
Алюминий			300	380	460	540	620	700	780
Бетон					120
Клинкер							2000
Медь классическая			950	1250	1550	1850	2150	2450	2750
Медь оксидированная			1700	2250	2800	3350	3900	4450	5000
Медь патинированная			2450	3200	4050	4850	5650	6450	7250
Песчаник					500

Планки изготавливают из нескольких видов материалов, выбор осуществляют с учетом сочетания с фактурой и цветом основания и стен, цены. Для установки отливов на цоколь своими руками оптимальное решение — поливинилхлорид. Если нужен более долговечный вариант, то крепят металлические.

Металлические отливы и откосы для окон и цоколя

• Главная
• Все для сайдинга
• Металлические отливы и откосы для окон и цоколя

Скачать прайс-лист:
Металлические отливы и откосы — прайс лист

По месту применения различают оконные отливы и цокольные.

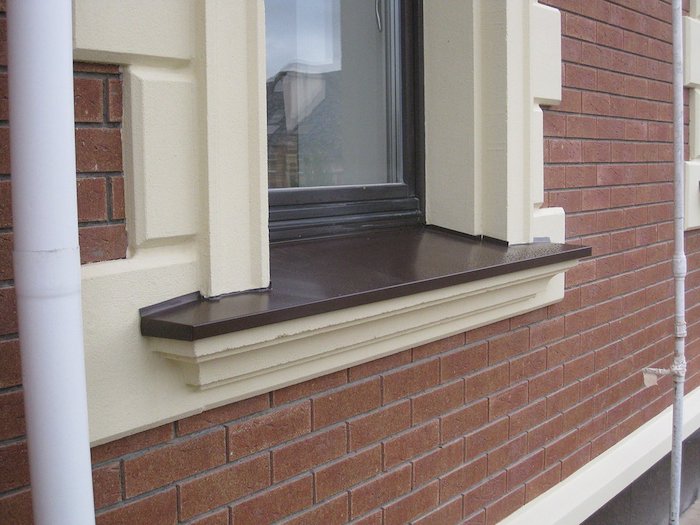

Отливы для окон

Отливы для окон устанавливают внизу оконного проема. В комплекте с отливами ставятся откосы. Они крепятся на верхней и боковых сторонах оконного проема.

Эти профили защищают от воды пространство между капитальной стеной и навесным фасадом (цокольным или виниловым сайдингом). Еще они придают фасаду законченный вид, украшают его.

Отливы для цоколя

Отливы для цоколя монтируются над цоколем, например, между виниловым и цокольным сайдингом. Они защищают от дождевой воды цоколь и фундамент, закрывают щель между панелями и цоколем. Также металлические отливы ставятся над выступающими элементами фасада – для защиты их от дождевой воды.

Иногда цоколь здания явно не выделяется или отсутствует как отдельный элемент. Тогда для защиты фундамента от воды, стекающей по стене, ставят отливы на фундамент. Они отличаются от цокольного отлива меньшей шириной. Ведь отлив на фундамент устанавливается не над выступающим цоколем, а просто крепится к стене.

оконные отливы и откосы	цокольные отливы	отливы на фундамент

Материал для изготовления

Металлические отливы и откосы изготавливаются из стального оцинкованного листа с полимерным покрытием. Чаще всего выбирают белый цвет – тогда оконные проемы лучше выделяются на фасаде. Белые металлические откосы и отливы дольше, чем пластиковые, сохраняют свою белизну. Их проще мыть – даже абразивную пыль с металла удалить проще, чем с пластика. И еще они прочнее и лучше держат форму.

Но металлический отлив и откос хороши тем, что их цвет можно подобрать под цвет крыши. Ведь изготавливаются они из такого же листа, что и кровельные материалы. И прочность, и долговечность у металлического отлива та же, что у металлочерепицы или профнастила.

Монтаж

При монтаже сайдинга между панелями и стеной всегда образуется свободное пространство. Глубина оконного проема достигает 20-30 см. Но эта глубина может быть различной – в зависимости от того, есть ли утепление стен, устанавливались ли «маячки» под обрешетку для выравнивания фасада. Даже на разных окнах одного дома глубина оконных проемов может оказаться различной. А, значит, и ширина отливов и откосов будет неодинаковой. Поэтому выполнить замеры для монтажа металлических отливов можно только после выставления обрешетки. Стандартные отливы для цоколя и окон и откосы подходят только для установки на стандартные дома, построенные по типовому проекту. Для индивидуальных построек или придется на месте обрезать лишнее, или отливы окажутся слишком узкими.

Установка отливов на цоколь Цокольные отливы защищают цоколь и фундамент от намокания. Устанавливается отлив на цоколь сверху. Если при отделке дома на цоколе поставлены цокольные панели, а на стенах – виниловый сайдинг, то отлив на цоколе является границей между двумя разными материалами. Ширину отлива на индивидуальном доме невозможно угадать заранее (как и ширину отлива для окна). Размеры определяются после окончания монтажа обрешетки под цокольный и виниловый сайдинг.

Изготовление отливов на заказ

На нашем производстве мы осуществляем изготовление отливов для цоколя и окон на заказ. Металлические отливы и откосы изготавливаются по индивидуальным размерам. Поэтому их монтаж будет быстрым.

На готовом окне не будет никаких стыков и щелей, потому что ничего не придется резать и подгонять по месту.

Цвет можно выбрать под цвет кровли или под цвет оконных рам. Причем соответствие цвета отлива и кровли будет полным – ведь они подбираются по цветовой шкале RAL.

Возможно изготовление отливов на заказ более 20 цветов.

Изготовление профилей для нестандартных решений

Как быть, если при работе с сайдингом требуется нестандартный профиль, чтобы закрыть какой-либо брус или парапет? И ни один стандартный профиль в этом случае не годится?

Возможности нашего производства позволяют изготовить такой профиль по индивидуальным чертежам. Мы производим:

• отливы и откосы сложной формы,
• различные металлические кожухи на парапеты,
• надымники и нащельники.

Расчет сайдинга

Калькулятор расчета сайдинга

Подбор цвета

Программа подбора цвета

Отлив за цокольный цокольный этаж. Установка отлива

Отлив для фундаментного цоколя — пластиковая или металлическая гидроизоляционная планка, устанавливаемая в месте примыкания цоколя к стене. Их назначение – защищать фундамент от атмосферных воздействий и осадков, стекающих с кровли и верхних этажей, предотвращая тем самым преждевременное разрушение и деформацию.

Для чего нужен отлив для цоколя фундамента

Из какого бы материала ни был возведен дом, он все равно требует надежной защиты от атмосферных воздействий, особенно от влаги (дождя и снега). И очень важным элементом защиты является отлив, который способен продлить срок годности фундамента и, соответственно, всего помещения. Талые и дождевые воды через микротрещины и поры проникают в фундамент и стены дома, что может привести к появлению плесени и сырости, потере теплоизоляционных свойств стен и вызвать быстрый износ и старение всей конструкции. Отливы для цоколя фундамента позволяют сохранить его сухим, создавая условия для их максимальной сохранности и обеспечения комфортного микроклимата в доме. Но, кроме защитной функции, они имеют еще и эстетическое значение, так как без этого элемента здание выглядело бы незавершенным, а цоколь неаккуратным. По своему виду изливы напоминают наклонную полку, по которой влага стекает вниз.

Материалы для производства жести

Современный строительный рынок предлагает заливку на фундамент, выполненную из различного листового материала: алюминия, меди, оцинкованной стали, в том числе с полимерным покрытием, пластмассы и т.д. Изделия, созданные заводским способом, выпускаются в разнообразной цветовой гамме, что позволяет значительно улучшить эстетический вид фасада дома. Как правило, отливы выбирают в тон цоколя или облицовки стен, однако можно подобрать контрастные или металлические элементы, которые придадут зданию особый шарм.

Изделия можно приобрести как в готовом виде со стандартными размерами, так и сделать на заказ, что будет наиболее оптимальным вариантом. При этом учитывается конструкция самого здания и его характеристики.

Цокольные хвостовики могут быть очень широкой ширины, в зависимости от размера выступа и ширины проема.

Подготовительные работы

Монтаж отливов, как правило, особых трудностей не вызывает, поэтому при желании данную работу можно провести самостоятельно. Чтобы это не заняло много времени, необходимо предварительно определить правильный размер глубины и ширины поверхности.

Прежде чем приступить к установке отлива к стене, необходимо проверить его целостность. При обнаружении трещин, сколов или пустот необходимо заделать их силиконовым герметиком, шпаклевкой или штукатуркой. Все остальные работы проводятся только после полного высыхания состава.

Монтаж отливки производится после облицовки цоколя, при наружной отделке фасада здания. До начала крепления уровнем верхнюю линию цоколя или фундамента проверяют на горизонтальность. При наличии больших перекосов их выравнивают цементно-песчаным раствором.

Монтажные работы

1. Для обеспечения лучшего прилегания отливов рекомендуется делать откосы. Выполняются они следующим образом: к одному из углов стены с помощью дюбеля и шурупа крепят шнурок, затем выравнивают его и крепят к другому углу стены. Приготовьте цементный раствор, с помощью мастерка на шнурке сделайте уклон, который имеет угол не менее 15 градусов. Раствор выдерживается несколько дней для застывания цемента и испарения лишней влаги.
2. Отливы для цоколя фундамента могут крепиться как к самой стене, так и к заранее установленной направляющей, к которой впоследствии будет крепиться облицовка фасада.
3. Для обеспечения лучшего отвода воды отлив устанавливают с выступом за край цоколя не менее 5 см. Отлив крепится на направляющие саморезы, а к стене – на дюбели. Нахлест планок одна на другую должен быть не менее 3 см, а стык лучше всего промазать морозостойким герметиком. Также неплохо было бы загерметизировать стыки отлива и стены.
4. Из отрезков полосы вырезаются внешние и внутренние углы и фиксируются таким же образом, а стыки промазываются силиконовым герметиком.
5. Широкие отливы крепятся к цоколю с помощью скоб, ведь иначе они могут, так сказать, «гулять» от порывов ветра.

Весь процесс установки занимает примерно 1-3 дня в зависимости от объема работ.

Необходимые инструменты и материалы

Несмотря на то, что, на первый взгляд, отливы на фундамент устанавливаются достаточно просто, тем не менее, некоторый набор инструментов все же придется приобрести. Вам понадобится:

• Ножницы по металлу или ножовка по металлу;
• Кийнка или молоток;
• отвертка;
• Клещи;
• электродрель;
• Перфоратор;
• Дюбели с шурупами;
• Отвертка.

Правильная установка заливки цоколя обеспечит отличную защиту от проникновения влаги и продлит срок службы фундамента на долгое время.

цоколь — Перевод на польский — примеры английский

Эти примеры могут содержать нецензурные слова, основанные на вашем поиске.

Эти примеры могут содержать разговорные слова на основе вашего поиска.

Понятие « цоколь сайдинг» существует только в России.

Pojęcie « cokół boczny» istnieje tylko w Rosji.

Его стена цоколь исчезает за голубыми и серебристыми волнами.

Jego cokół kryje się za niebieskimi i srebrnymi falami.

Также есть плитка цокольная , ею оформляют стык последнего ряда и настила.

Istnieją również płytki cokołowe , które służą do projektowania połączenia ostatniego rzędu i podlogi.

Отделка цоколя сайдингом , как сделать, полезные советы.

Wykończenie cokołu bocznego, jak to zrobic, przydatne wskazówki.

Можно построить гараж под любой вид цоколь .

Możesz zbudować garaż na dowolny rodzaj cokołu .

Цоколь типа имеет максимальную защиту от вредного воздействия природных явлений.

Ten typ cokołu ma maxsymalną ochronę przed szkodliwymi skutkami zjawisk naturalnych.

Высота цоколя должна быть 40 см.

Высокосць cokołu powinna wynosić 40 см.

Этот продукт имеет хорошие рекомендации в качестве материала для облицовки цоколя .

Десять рекомендуемых продуктов из материала на подсевке кокосового ореха .

Тип цоколя тоже можно считать особенностью энергосберегающих ламп.

Тип cokołu można również uznać za cechę energooszczędnych lamp.

Цоколь подхват металлический со светоотражающей способностью.

Cokół zbiera metal ze zdolnością odbijania.

Фундамент под цоколь может быть монолитным и ленточным.

Подстава cokołu może być monolit i wstążka.

Вырезать цоколь сайдинга нужно очень аккуратно.

Cięcie cokół musi być bardzo ostrożne.

Чистые и твердые минеральные поверхности загрунтовать краской SAKU цоколь .

Zagruntować czyste i lite podłoża minerne SAKU farbą do malowania коколов .

Убедительный перечень положительных качеств позволяет сделать вывод, почему для отделки цоколя мы выбираем сайдинг .

Przekonująca lista pozytywnych cech pozwala nam wnioskować, dlaczego wybieramy bocznicę do wykończenia cokołu .

Исключением является выступающий тип цоколя , для которого предполагается установка отлива.

Wyjątek stanowi wystający typ cokołu , do którego przypuszcza się instalację odpływu.

Вверху цоколь заканчивается накладным профилем.

Na górze cokół kończy się profilem górnym.

Основное назначение цоколя – защита дома от повреждений, влаги и загрязнений.

Głównym celem cokołu jest ochrona domu przed uszkodzeniem, wilgocią i zanieczyszczeniem.

После отделки цокольным сайдингом здание становится достаточно изысканным и привлекательным.

Po skończeniu cokołu budynek staje się dość wytworny i atrakcyjny.

Самый популярный среди облицовочных камней, подходит для отделки 9В цоколе 0075 используется песчаник.

Najbardziej Popularne wśród kamieni stojących, nadające się do wykończenia cokołu , wykorzystują piaskowiec.

Внимательно изучив материалы по возведению монолитного цоколя , вы сможете построить его самостоятельно.
