Деформационные швы в отмостке чем заделать: Температурные швы в отмостке: устройство, чем заделать, герметик

как заделать швы правильно, герметизация



Продукты системы

Sikasil® Universal

Кислотный силиконовый эластичный герметик для швов

Sikasil® Pool

Силиконовый герметик для бассейнов и влажных помещений

Опубликовано: 15-08-2019

Время на чтение: 5 минут

Количество прочтений:4069

Рейтинг:

Нет времени читать?

Содержание:

• Что такое деформационный шов и для чего его делают
• Через сколько метров делают деформационные швы
• Герметизация строительных швов: чем заделать разрезы и стыки
• Как правильно заделать строительные швы: порядок работы

В процессе и после строительства конструкционные элементы бетонных сооружений меняют свою геометрию под воздействием температуры, осадки грунта и других внешних факторов.

Даже минимальные и визуально незаметные изменения вызывают напряжения в конструкции. Деформационные строительные швы в зданиях и железобетонных конструкциях компенсируют напряжения. Если они устроены правильно, неизбежное растрескивание проходит в заданном направлении и в допустимых масштабах.

Что такое деформационный шов и для чего его делают

Есть разные виды строительных швов — наружные межпанельные, стыковые, подвижные, соединительные, изоляционные, усадочные, конструкционные, антисейсмические и другие.

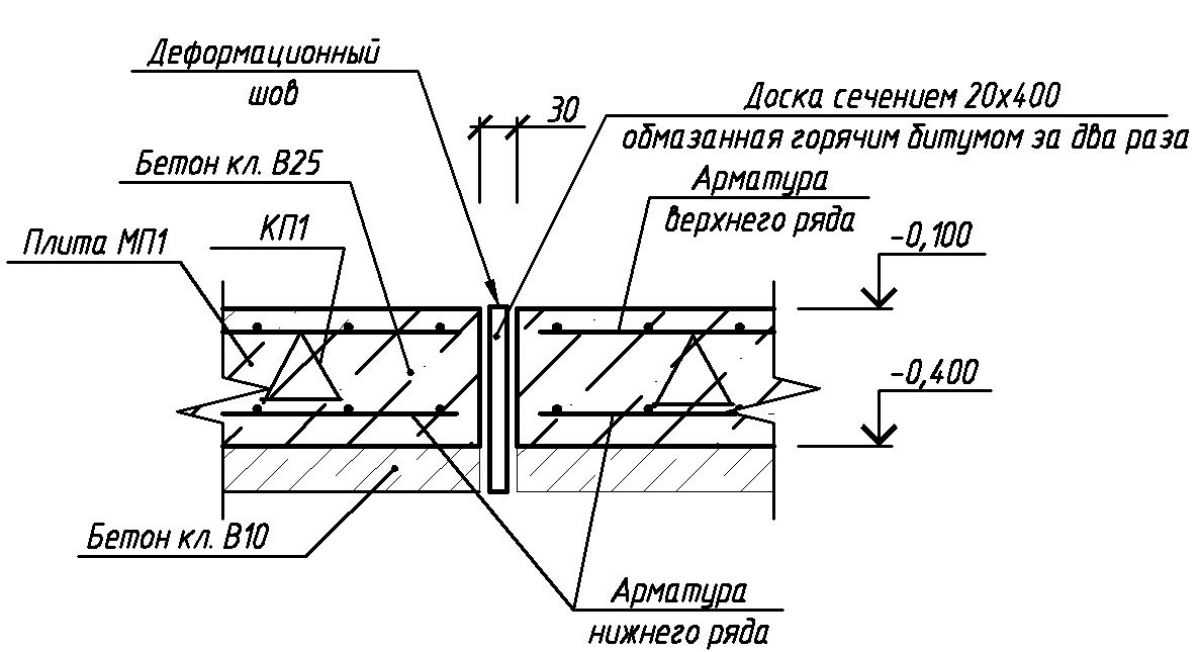

Деформационный шов строительной конструкции — запланированный подвижный разрыв в монолитном или ж/б элементе. Его задача — компенсировать напряжения в результате деформации здания.

Устройство деформационных швов зависит от их локации и назначения. Рассмотрим основные.

Осадочные — деформационные швы в стенах, перекрытиях, фундаменте. Разрезы делают на всех частях здания, чтобы компенсировать сдвиговые напряжения от осадки.

Температурные — деформационные швы здания в надземных частях, от подошвы фундамента до кровли. Они снимают напряжения от температурных перепадов.

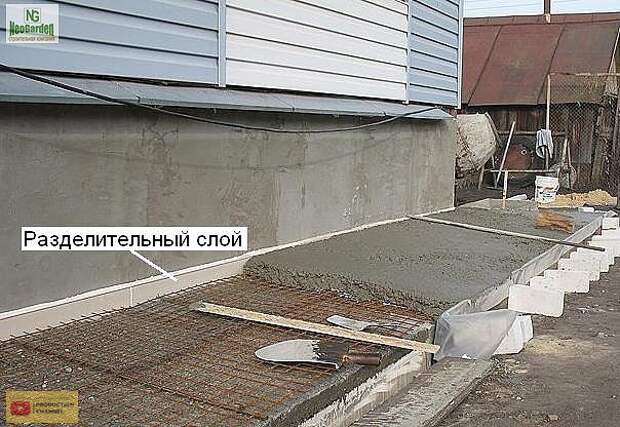

Усадочные — деформационные швы для пола, отмостки. Исключают хаотичное растрескивание элемента в процессе твердения и усадки бетона или раствора.

Конструкционные — швы для компенсации небольших горизонтальных подвижек. Оптимально, если они совпадают с усадочными.

Через сколько метров делают деформационные швы

Расположение и параметры швов зависят от назначения и размеров конструкции. При расчетах используют основные рекомендации по деформационным швам:

• наружные температурные швы делают с шагом в 2–3 м, площадь цельного куска не должна превышать 9 м²;

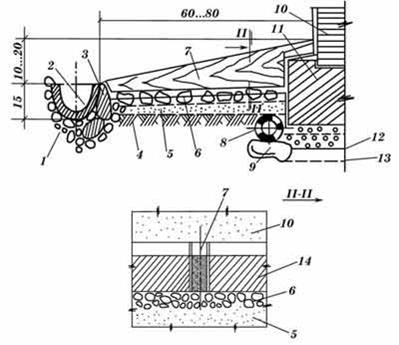

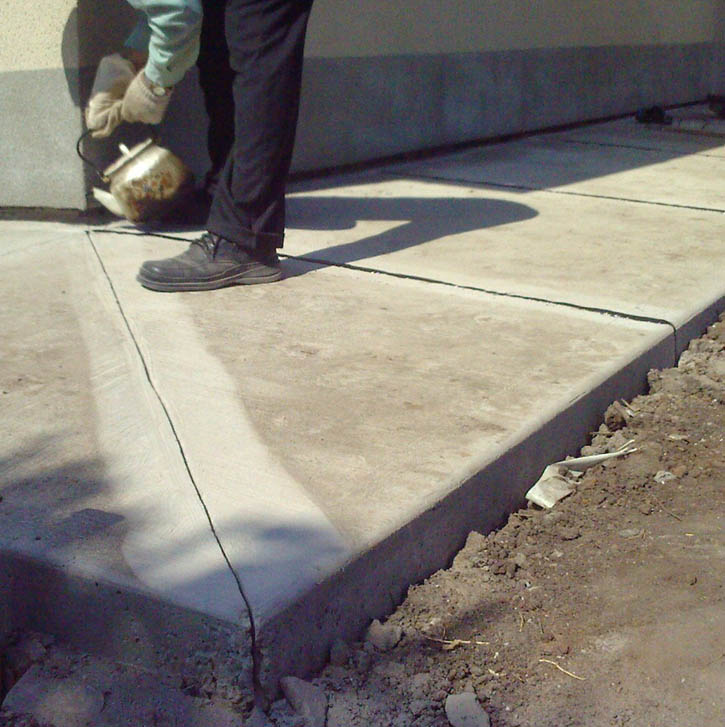

• отмостку рассекают поперечными линиями, оптимальный шаг равен удвоенной ширине укладки, но не более 6 м;

• внутреннюю стяжку нужно делить, если ее площадь превышает 30 м², при соотношении сторон более 1:1,5 и обязательно при длине одной из сторон более 25 м.

Расположение усадочных линий продумывайте заранее, так как деформационный шов плиты нужно сделать сразу после заливки бетона — в течение 24 часов. В противном случае возможно появление хаотичных трещин вследствие усадки. Осадочные и температурные швы рассчитываются еще на стадии проекта и обязательно согласуются в архитектурно-строительном надзоре.

Герметизация строительных швов: чем заделать разрезы и стыки

Все швы необходимо защищать от воздействия химических, механических и других видов нагрузок. К наиболее эффективным способам относится обработка герметиками. Это пастообразные составы с универсальными свойствами. Они обеспечивают гидроизоляцию, а также позволяют шву двигаться. Герметик легко наносится через строительный пистолет для заполнения швов. В дополнение к удобству — экономный расход и, соответственно, снижение затрат на герметизацию.

Для заделки деформационных швов в стенах здания, стяжках, фундаментах, отмостках и прочих конструктивных элементах оптимальны составы с повышенной пластичностью. Например, SikaFleх^® Precast — полиуретановый герметик для строительных швов. Легко выдерживает подвижку шва до 25 %, удлиняется до 4 раз.

При выборе изоляционного состава нужно учитывать вид и локацию шва. Полиуретановый герметик для деформационных швов в бетоне универсален. Большинство из них можно использовать внутри и снаружи на любых пористых основаниях. Силиконовые композиции имеют высокие водостойкие свойства и хорошую адгезию к гладким материалам. К примеру, Sikasil

® Pool отлично изолирует швы в бассейне, а Sikasil^® Universal прочно соединяется с алюминием, стеклом, керамикой.

Как правильно заделать строительные швы: порядок работы

• Очистите швы от грязи и пыли кистью или пылесосом.
• Загрунтуйте и просушите поверхности швов на всю глубину.

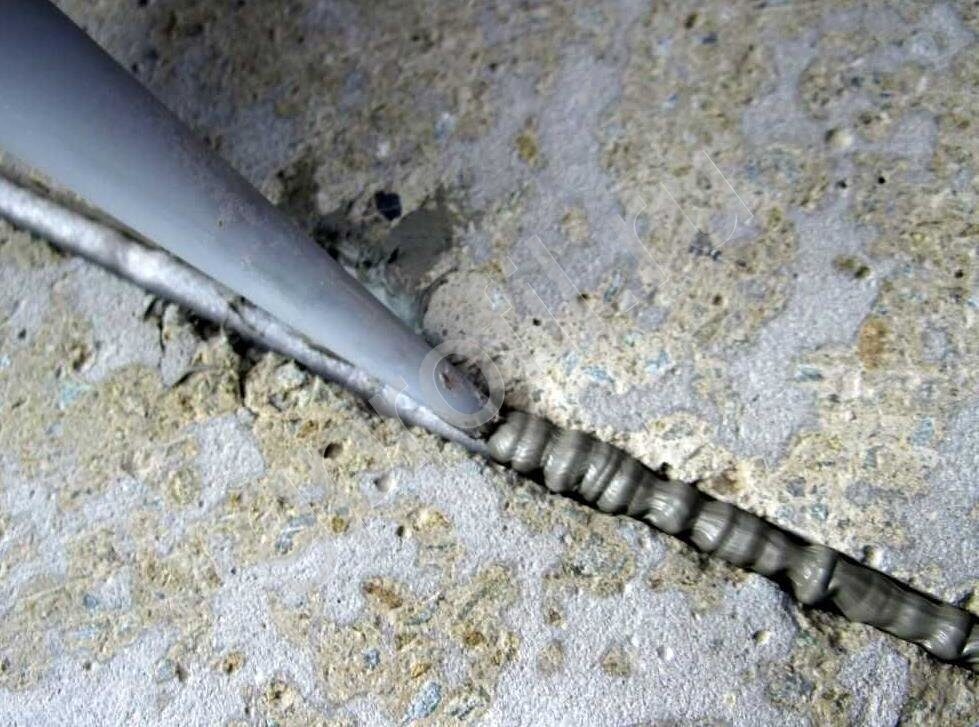

• Нанесите герметик с помощью строительного пистолета.

Важно: изоляция низкого качества со временем обнажает швы, поэтому экономить на защите нельзя. Рекомендуем использовать продукты Sika^®. Надежные герметики для швов — подвижных, наружных, внутренних, сантехнических и прочих — эффективно и надолго изолируют полости, препятствуют их разрушению и растрескиванию всего бетонного элемента.

Поделиться:

Автор: Кирилл Лебедев Технический специалист Sika

Оцените материал!

(70 голосов, в среднем: 4.89 из 5)

Продукты системы

Sikasil® Universal

Кислотный силиконовый эластичный герметик для швов

Sikasil® Pool

Силиконовый герметик для бассейнов и влажных помещений

Добавить комментарий

---

Вверх Где купить

Герметики для швов в бетоне

Назначение.



Аксиома. Любые материалы при нагревании и охлаждении изменяют свою геометрию. Бетон и строительные смеси на основе цемента имеют такие же свойства. Последствия температурных расширений – деформация материала. В случае с бетоном – трещины, разрывы, крошение. Крошеный бетон называется строительным мусором.

Есть проверенное решение – устройство деформационных швов. Это разрыв в бетонной плоскости заполненный эластичным материалом. По строительным нормам деформационные швы следует делать:

• на любых бетонных поверхностях, площадью более 40 квадратных метров,
• на поверхностях, с длиной более 8 метров,
• на всех стяжках устроенных по принципу «плавающий пол» по всему периметру помещения.



Материалы



• герметики на основе битума,
• на основе бутил-каучука,
• силиконовые,
• акриловые,
• полиуретановые,
• тиоколовые.

Битумные герметики широко применялись, и применяются для заполнения деформационных швов в местах, где требования к внешнему виду и прочности не очень высоки. Пример – дорожное полотно из бетона.

Бутил – каучук широко применяется для заделки межпанельных швов. Способностью нести нагрузку не обладает.

Силиконовые, акриловые герметики не выдерживают сравнения с полиуретановыми и тиоколовыми по нескольким показателям: адгезия, прочность на разрыв, твердость.

Самый распространённый материал для заделки швов в стяжке – полиуретан.



Цель работы



Задачи при заделке швов в бетоне:

• добиться хорошего внешнего вида,
• избежать разрушения кромки бетонного полотна,
• ликвидировать шов, как накопитель грязи и мусора.



Выбор типа герметика во многом определяется назначением и эксплуатационными условиями помещения.

Часто существенные параметры – устойчивость к щелочам, кислотам, ультрафиолету, маслам и бензину.

Однозначно определить с выбором вида довольно сложно. Лучшее руководство – здравый смысл. Швы по периметру помещения практически не подвергаются нагрузкам. Здесь подойдёт материал, который стоит дешевле. В зонах, где механические нагрузки велики, следует использовать полиуретановые или тиоколовые герметики.

Именитые производители – EMFI (Франция), Penosil (Эстония), Isoseal (Франция), SOUDAL (Бельгия), RUBBERFLEX (Франция), Tytan (Польша), Quilosa (Испания). Есть множество отечественных компаний выпускающих герметики для бетона. По критерию «цена-качество» они часто предпочтительнее.



Герметизация



Инструкции по применению практически всех строительных материалов начинаются одинаково. Поверхности обеспылить, обезжирить и прогрунтовать. При применении всех видов герметиков эти условия обязательны.

Основные различия по форме выпуска – однокомпонентные и двухкомпонентные материалы. Работа с однокомпонентными удобней, но в некоторых случаях (герметики на основе тиокола) существуют только двухкомпонентные варианты. Непременное требование при применении всех видов герметиков – дождаться полного отверждения бетона. Обычно это 28 дней. В данном случае существенна не прочность, а влажность бетонного покрытия. Она должна быть не более 4 процентов.

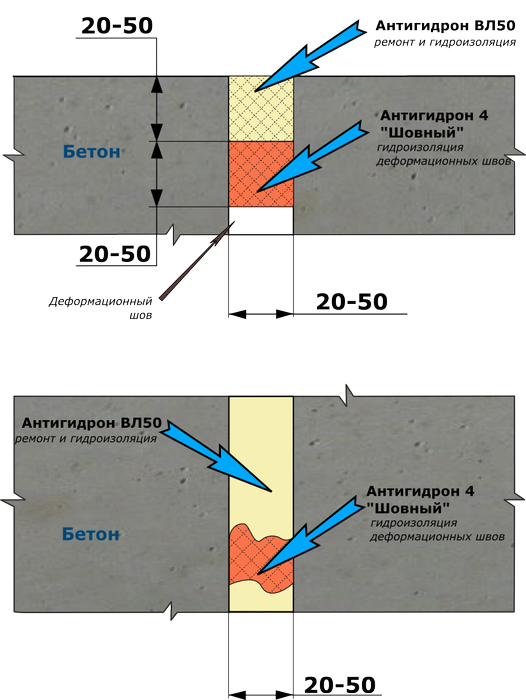

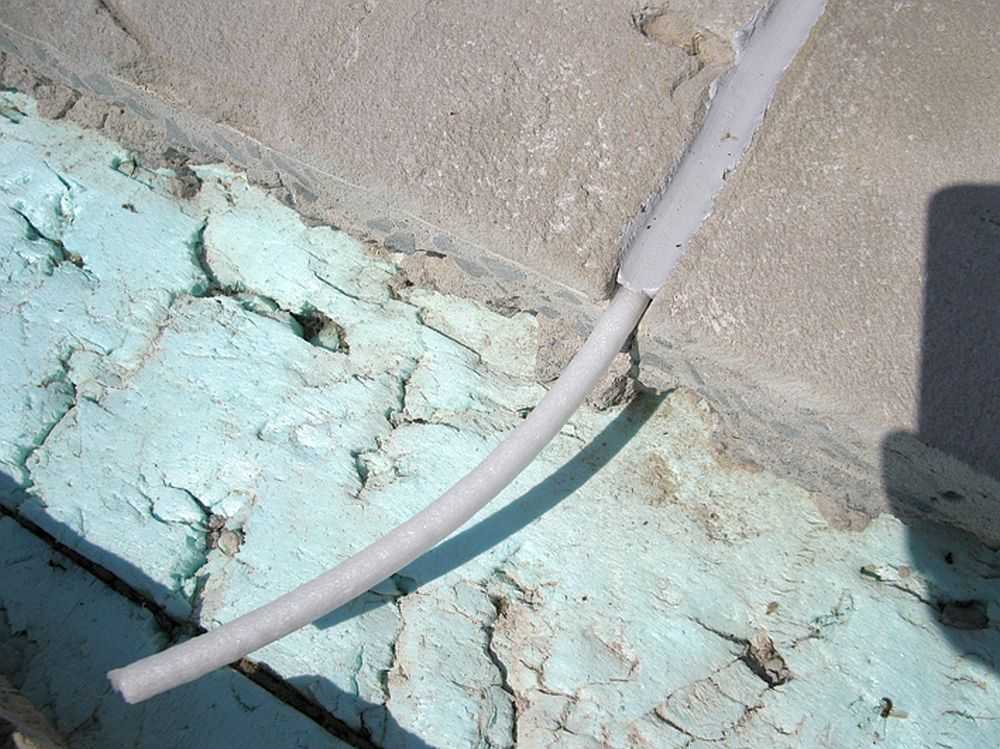

Заполнять полностью шов герметиком невыгодно, поэтому сначала укладывается уплотнитель (лента ПСУЛ или уплотнительный жгут). Обычная методика расчета расхода – заполнение шва на глубину равную половине ширины шва. Работа со всеми видами герметиков сразу подразумевает финишную отделку. Время начала полимеризации от 15 до 40 минут.

Стандартная упаковка однокомпонентных герметиков – тубы по 300 или 600 грамм.  Упаковка двухкомпонентных – банки или вёдра. Цветовые линейки у каждого производителя свои, но обычно 5-6 цветов предлагается.



Существенное



В настоящее время герметизация — самая распространённая технология для заделки деформационных швов, но не единственная. Можно упомянуть механические системы из металла, есть герметизирующий профиль. Выбор необходимого материала следует доверить специалистам и лучше на стадии проектирования.





стыков в бетонных плитах | JLC Online

Q : Мои клиенты хотят, чтобы в их новом доме был готовый подвал, и они надеются использовать бетонную плиту в качестве готового пола. Как я могу детализировать плиту, чтобы свести к минимуму растрескивание?

A : Ответ сотрудников JLC : Один мудрый человек однажды сказал, что нет ничего определенного, кроме смерти и налогов, но, возможно, к этому списку можно добавить и трещины в бетоне. Простая истина заключается в том, что трещины в бетоне неизбежны, особенно когда бетон распределяется относительно тонким слоем, как в плите. Национальная ассоциация товарных бетонных смесей (NRMCA) опубликовала прекрасную серию статей под названием «Бетон на практике». Одна из этих статей, «CIP 6 — Соединения в бетонных плитах по типу», подробно объясняет, как и почему бетонные плиты трескаются, а также как контролировать это растрескивание. Большая часть этого ответа была получена из этой статьи.

Бетон движется — расширяется и сжимается — при изменении влажности и температуры, а также в процессе отверждения. Он слаб на растяжение, и по мере его сжатия напряжения становятся больше, чем его прочность на растяжение, что приводит к трещинам. Это растрескивание происходит даже тогда, когда плита армирована проволочной сеткой, которая не предотвращает растрескивание, но помогает плотно закрыть трещины. Предоставленный самому себе, плита будет бесконтрольно трескаться по неравномерным траекториям, а это именно то, чего ваши клиенты пытаются избежать.

Мы можем контролировать трещины в бетоне, используя два разных типа швов: компенсационные (или изолирующие) швы и деформационные (или компенсационные) швы (см. иллюстрацию ниже).

Тим Хили Наличие надлежащих соединений в плите может предотвратить неконтролируемое растрескивание. Усадочные швы, прорезанные на поверхности, дают плите ослабленную точку для растрескивания по мере усадки в процессе отверждения. Компенсационные швы позволяют плите перемещаться по горизонтали и вертикали, не соприкасаясь с частями конструкции, такими как стены фундамента, фундаменты или несущие колонны. Полосы сжимаемой пены или битумного покрытия создают хорошие компенсационные швы, а 2-дюймовый слой песка может изолировать плиту от основания.

Компенсационные швы отделяют плиту от таких конструкций, как фундаментные стены, фундаменты и несущие колонны, и позволяют плите свободно перемещаться как по горизонтали, так и по вертикали. Эти швы могут быть полосами пропитанного асфальтом листового материала, сжимаемой пены или других материалов, которые укладываются до заливки плиты. Слой песка толщиной не менее 2 дюймов также может служить для изоляции плиты от основания. Для колонн NRMCA рекомендует формировать коробку вокруг ее основания из соединительного материала. В нем сказано повернуть коробку на 45 градусов в форме ромба, а затем пересечь усадочные швы с точками ромба. Коробка остается на месте во время заливки, а затем заполняется отдельной заливкой.

Деформационные швы представляют собой линии, прорезанные или сформированные в плите, которые создают слабое место в профиле плиты, создавая место для образования трещин. Другими словами, когда вы вырезаете деформационный шов в плите, растрескивание должно произойти ниже места соединения, где плита является самой слабой. Думайте об этих стыках как о надрезании плиты, мало чем отличающемся от надрезания гипсокартона, чтобы контролировать, где он сломается.

Деформационные швы могут быть сформированы в плиту с помощью инструмента для расшивки швов в начале процесса отделки. Эти швы также можно вырезать в плите с помощью циркулярной пилы, оснащенной диском для резки бетона. Распиловочные швы должны быть выполнены через 4-12 часов после отделки. Другой вариант — вставить стыковые полосы из ДВП или пластика в поверхность плиты, когда бетон еще влажный. Деформационные швы должны составлять одну четвертую глубины бетона, поэтому для плиты толщиной 4 дюйма деформационный шов должен быть глубиной 1 дюйм.

Для пола в готовом подвале цель состоит в том, чтобы максимально контролировать растрескивание, делая швы как можно незаметнее. Деформационные швы вдоль стен фундамента, скорее всего, будут закрыты любой стеновой рамой, которую вы установите. Если плита будет использоваться в качестве чистового пола, хорошим выбором для компенсационных швов будут распиленные швы, которые, вероятно, наименее заметны из вариантов. Если ваш клиент намерен разделить готовый подвал на комнаты, вы можете скрыть некоторые или все компенсационные швы под перегородками.

Перед доставкой бетона найдите все компенсационные швы на готовом плане фундамента. NRMCA предлагает несколько эмпирических правил для позиционирования деформационных швов. Во-первых, расстояние между швами должно быть не более чем в 24–36 раз больше толщины плиты; например, для 4-дюймовой плиты компенсационные швы должны располагаться на расстоянии от 8 до 12 футов друг от друга. NRMCA также заявляет, что интервал никогда не должен превышать 15 футов.

Разложите шаблон усадочного шва, чтобы сформировать панели, близкие к квадратным. Длина каждой панели не должна превышать ширину более чем в 1,5 раза. Если цоколь имеет Г-образную форму, используйте компенсационный шов, чтобы изолировать опору L. При тщательном и творческом планировании вы сможете скрыть большую часть стыков в готовом цокольном этаже, а правильно расположенные стыки практически исключат любое неравномерное и неконтролируемое растрескивание плиты.

TL-0011 — Компенсационные швы в бетонных конструкциях Техническое письмо | Ресурс

Введение

Надлежащая гидроизоляция компенсационных швов требует использования материалов, специально предназначенных для этой работы. Мембраны PREPRUFE ^® и BITUTHENE ^® не предназначены для замены системы компенсационных швов, наполнителей или герметиков, которые допускают динамическое и дифференциальное перемещение между структурными элементами. Важно сначала выбрать систему для ваших компенсаторов, рассчитанную на гидростатические условия, ширину шва и ожидаемое движение. Правильно подобранная система компенсационных швов является основной линией защиты от проникновения воды в шов. ПРЕПЮФ 9Гидроизоляционные системы 0035 ® и BITUTHENE ^® в большинстве случаев могут быть связаны с системами гидроизоляции и/или покрытия компенсационных швов для обеспечения полной гидроизоляционной защиты проекта. В ограниченных случаях мембраны BITUTHENE ^® могут использоваться в качестве пассивного покрытия для швов и покрытия для компенсационных швов, как показано на рисунках 1 и 2.

Разработчики проекта и/или подрядчики должны проконсультироваться с производителями герметика для компенсационных швов и покрытия для проектирования и установки. Детали. Частичный список производителей включен в конце этого технического письма. Кроме того, раздел 05800 сладостей, «Контроль за расширением» и раздел 079.00, «Шовные герметики», предоставить информацию о производителях и возможностях дизайна.

Проектировщики должны рассмотреть возможность использования желобов под критическими деформационными швами, чтобы обеспечить вторую линию защиты от нарушения герметичности.

Использование мембраны BITUTHENE

^® в качестве покрытия компенсатора

На рисунках 1 (см. деталь BIT-022 для руководства) и 2 (см. деталь BIT-024 для руководства) показано использование мембраны BITUTHENE ^® в качестве расширителя покрытие.

Типы систем уплотнения компенсаторов

Большинство систем герметизации компенсационных швов относятся к одному из четырех основных типов, и принципы соединения с любой из этих систем определяются общим проектом работы в большей степени, чем чем-либо еще.

Поверхностные системы

«Сильфонное» уплотнение стыка

Примером этого типа является семейство продуктов Expand-O-Flash ^® , производимое Manville (05800/MAN). Стыковка с монтажом гидроизоляционной мембраны Bituthene ^® осуществляется путем наложения двух систем вдоль фланцев узла покрытия стыка. Перед установкой необходимо убедиться в совместимости систем. По возможности рекомендуется, чтобы фланцы были «зажаты» между двумя слоями Bituthene 9. Мембрана 0035 ® .

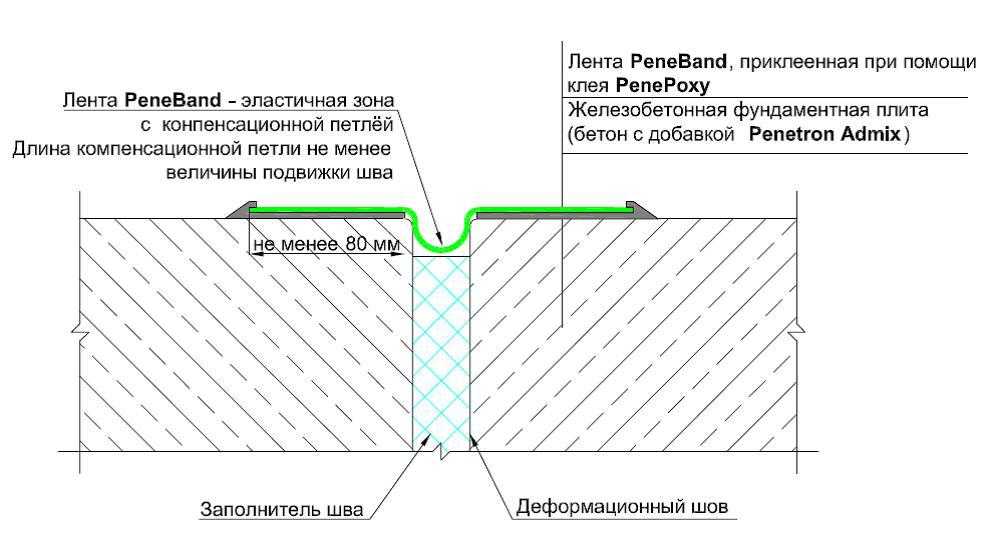

Уплотнительная лента

Состоит из плоского резинового материала, который можно встраивать в конструкционный бетон различными способами. Должна быть определена совместимость с компонентами. Изделия этого типа производятся такими фирмами, как Situra, Sika Corp. и Watson Bowman Associates, Inc.

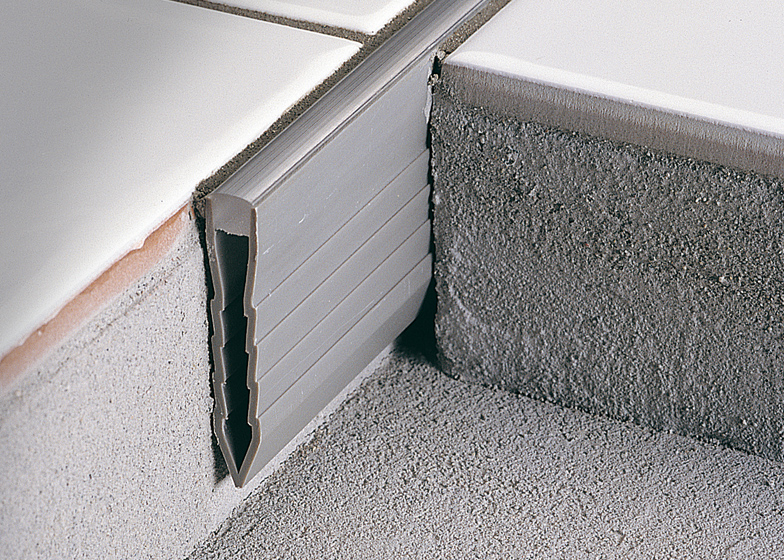

Компрессионные системы

Компрессионные уплотнительные системы предназначены для установки в стык в сжатом или сжатом виде и затем доступны расширяться или сжиматься, чтобы приспособиться к суставу. Давление, оказываемое сжатым уплотнением на стороны соединения, по меньшей мере частично отвечает за предотвращение прохождения воды через соединение. Некоторые системы полностью полагаются на давление, чтобы удерживать уплотнение на месте, другие имеют механические системы крепления или могут быть приклеены на место с помощью эпоксидной смолы или других сложных клеев. Примеры систем этого типа производятся компанией Watson Bowman Associates, Inc. (05800/WAR), которая изготовила экструдированные системы с внутренней перемычкой. Врезка с битутеном 9Установка гидроизоляционной мембраны 0035 ® требует заделки мембраны с помощью Bituthene ^®  Liquid Membrane вдоль края шва, непосредственно рядом с компрессионным уплотнительным материалом. Использование металлической накладки на шов, когда это возможно, может обеспечить более высокую степень надежности как герметика для швов, так и гидроизоляционной системы.

Залитые или распыленные герметики

Другим типом системы герметиков для швов является заливаемый или наносимый на месте гибкий герметик для швов. Это могут быть двухкомпонентные материалы, соответствующие Федеральной спецификации TT-S-00227E, или однокомпонентные материалы, соответствующие Федеральной спецификации TT-S-00230C. Герметики предназначены для работы при различных уровнях подвижности суставов. Рекомендуемыми типами являются уретаны или силиконы.

Полисульфидные герметики никогда не должны использоваться в контакте с мембраной Bituthene ^® .

Для предотвращения слишком глубокого затекания этих материалов в шов и для предотвращения прилипания герметика к нижней части шва требуется какая-либо форма заполнителя шва и/или опорного стержня. Кроме того, производители установили рекомендации по соотношению глубины к ширине и возможностям перемещения для большинства этих продуктов. Все это влияет на гидроизоляционные свойства этих систем и должно быть тщательно изучено проектировщиком перед установкой.

Армированные соединительные узлы

Это, безусловно, самые сложные и дорогостоящие системы уплотнения соединений, способные выдерживать самые большие перемещения и нагрузки. В этой группе есть разные конструкции, но основные различия заключаются в механизме компенсации расширения-сжатия. Большинство из них довольно похожи по конструкции носа и крепления.

Соединения, используемые с гидроизоляцией глухой стороны/предварительно нанесенной гидроизоляцией

Соединения, в которые можно закрепить гидроизоляционную мембрану глухой стороны, обычно состоят из фланцевой системы. Примерами этого типа соединения являются система Emseal BG или Situra FlameLINE 9.0035 ® . Мембраны Preprufe ^® и Bituthene ^® могут быть успешно интегрированы в эти системы. Из-за повышенного риска, связанного с гидроизоляцией подземных швов в гидростатических условиях, свяжитесь с производителем системы компенсационных швов для правильного выбора шва и GCP для получения конкретных требований к деталям для выбранной системы.

Заключение

Чтобы правильно спроектировать и определить наиболее подходящую систему уплотнения компенсатора, необходимо рассмотреть несколько вопросов:

• Расстояние между швами
• Размер соединения
• Совместное движение
• Совместимость компонентов уплотнения с гидроизоляционными мембранами Preprufe ^® и Bituthene ^®
• Безопасность. Поскольку компенсационные швы в определенное время года находятся в нейтральном положении, необходимо предусмотреть герметизацию швов в закрытом положении летом и в открытом положении зимой

Это техническое письмо предоставляется только в качестве руководства по проектированию и определению систем уплотнения компенсационных швов. Для получения помощи в проектировании необходимо проконсультироваться с производителями уплотнений.

Термины

Компенсационный шов — Отверстие или зазор между соседними частями строительной конструкции или бетонной конструкции, который обеспечивает безопасное и несущественное относительное перемещение этих частей, вызванное тепловыми колебаниями или другими условиями.

Крышка компенсатора —  Защитная крышка, надеваемая на стык и перекрывающая его. Может быть сборным или изготавливаться на месте. Предназначен для сгибания при движениях сустава без потери защиты сустава.

Заполнитель компенсационных швов —  Сжимаемый материал, используемый для заполнения шва, чтобы предотвратить проникновение мусора и обеспечить поддержку герметикам.

Герметик для деформационных швов — Сжимаемый материал, используемый для предотвращения проникновения воды и твердых инородных материалов в швы.

Опорный стержень или опорный стержень —  Любой материал или вещество, помещаемое в герметизируемый шов для уменьшения его глубины и/или предотвращения протекания герметика.

Уплотнения сильфонного типа	Компрессионные уплотнения
The D. S. Brown Co. www.arcat.com	Уиллсил www.willseal.com
EMSEAL Joint Systems Ltd. www.emseal.com	M M Systems Corp. www.mmsystemscorp.com
Manville Roofing www.johnsmanville.com Expand-O-Flash	Watson Bowman Assoc., Inc. www.wbacorp.com

Уплотнительные ленты	Заливаемые герметики	Бронированные узлы
Sika Corp. www.sikacorp.com Sikadur Comblifex	Bostik Строительство www.bostik.com	Компания D. ← Ток потребления ленты светодиодной: Сколько электроэнергии потребляет 1 метр светодиодной ленты | Статьи Гардеробные дизайнерские: Гардеробные с коричневыми фасадами – 135 лучших фото-идей для хранения вещей в квартире и доме → Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
