Диаметр металлопластиковых труб: Диаметр металлопластиковых труб, размеры, срок службы и другие характеристики

технология производства, диаметр, назначение изделия, основные свойства, температурные значения

При изготовлении систем водоснабжения или отопления используют металлопластиковые трубы. Технические характеристики позволяют применять их для сетей с жидкой и газообразной средой. Трубопрокат прост в монтаже, имеет большой срок службы.

Технология производства труб

Содержание статьи

  • 1 Технология производства труб
  • 2 Диаметр труб из металлопластика
  • 3 Наружный и внутренний диаметр трубы и назначение изделия
  • 4 Основные свойства труб из металлопластика
  • 5 Разрешенные значения давления
  • 6 Температурные значения
  • 7 Вывод

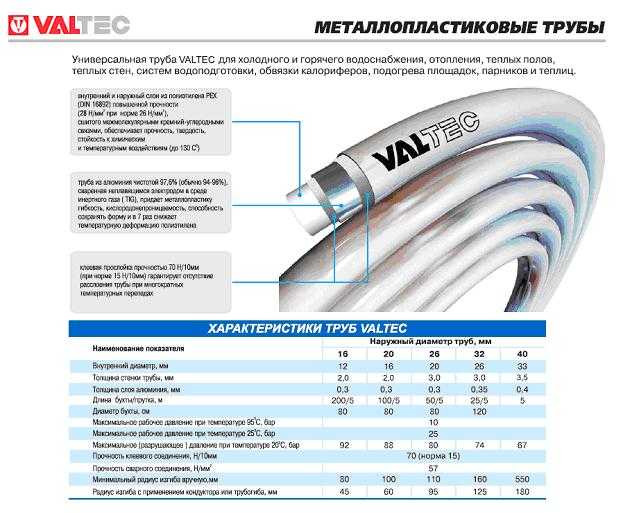

Производители изготавливают металлопластиковые трубы из полиэтилена. Материал устойчив к негативному влиянию внешних факторов, не подвержен коррозии при взаимодействии с влагой.

Для увеличения прочностных характеристик и снижения степени теплопроводности металлопластиковые элементы изготавливают с армирующим алюминиевым слоем. Размеры подбираются отдельно, при этом учитывают параметры сети.

При производстве полиэтилен сшивают с помощью лазера. Так образуется герметичный стык, исключающий утечку рабочей среды. Армирующий слой из фольги фиксируют на сшитом полиэтилене клеевым составом. С наружной стороны армирующий слой покрывают полиэтиленом. Такая конструкция делает трубопрокат устойчивым к механическим повреждениям.

На внутренней поверхности отсутствуют шероховатости. Это исключает скопление загрязнений или мелких абразивных частиц. Так трубопровод работает длительное время без образования засоров.

Пропускная способность элементов зависит от их диаметра. Для основных магистралей выбирают большие трубы. Ответвления к точке забора воды прокладывают из узких.

Заготовки отличаются небольшим весом. Это облегчает процесс монтажа. Для установки не требуется применение подъемной техники. Возможен монтаж вручную.

Производители поставляют продукцию в бухтах. Магистрали устанавливают наземным или подземным способом. Устойчивость материала к негативным факторам окружающей среды исключает гниение внешнего слоя.

Диаметр труб из металлопластика

Отечественные или зарубежные производители выпускают детали разных размеров. При выборе учитывают габаритные параметры. Это необходимо для правильного монтажа фитингов и нормальной работы системы. Внутренний и внешний размер отличаются. Ниже представлена таблица (диаметров труб).

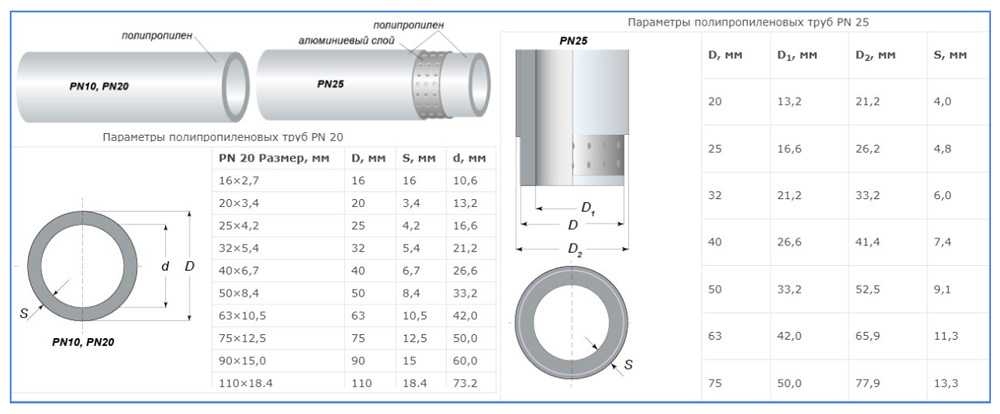

Магистрали, предназначенные для передачи рабочей среды нескольким точкам забора воды, изготавливают из деталей 48, 40 или 32 мм. Такая конструкция обеспечивает большую пропускную способность трубопровода.

Для небольших ответвлений используют детали 16, 20 или 26 мм. Это подключение кранов, смесителей, стиральных машин и т. д. Водопроводы в домах или квартирах изготавливают преимущественно из 16, 20, 26 или 32 мм. При этом внутренний диаметр металлопластиковой трубы подбирают, принимая во внимание пропускную способность.

Наружный и внутренний диаметр трубы и назначение изделия

Область применения деталей отличается в зависимости от их характеристик. Учитывая то, какого диаметра бывают пластиковые трубы, определяют место их установки:

  • 16 мм. Применяются в быту для изготовления сетей, в которых рабочей средой является горячая или холодная вода. Наличие армирующего слоя исключает образование конденсата на внешних поверхностях. Элементами выполняют ответвления, предназначенные для одной точки забора воды.
  • 20 мм. Используется при обустройстве трубопроводов подачи холодной, горячей воды или обогрева пола. Металлопластиковые детали отличаются гибкостью. Их укладывают на черновой пол и накрывают бетонной стяжкой.
  • 26 мм. Применяются при изготовлении основных магистралей. Это входные, центральные трубопроводы в домах или квартирах. Бесперебойно обеспечивают подачу жидкости одновременно к нескольким точкам забора.
  • 32 мм. В быту используются редко. Из металлопластикового трубопроката такого диаметра изготавливают магистрали, транспортирующие жидкую или газообразную рабочую среду. В производственных условиях по металлопластиковым трубам подают сжатый воздух под давлением.
  • 40 мм. Элементы с таким диаметром применяют при монтаже систем отопления. Армирующая алюминиевая фольга и 2 слоя полиэтилена снижает уровень теплопроводности. Это обеспечивает минимальные теплопотери.
  • 48 мм. Отличаются большой пропускной способностью. Применяются для транспортировки жидких или газообразных веществ.

Чтобы определить, какой диаметр металлопластиковой трубы нужен для отопления, учитывают технические характеристики водонагревательного оборудования.

При прокладке металлопластикового водопровода подземным способом его опускают ниже уровня промерзания грунта. Так защищают трубопровод от порывов. Характеристики полиэтилена позволяют транспортировать химические вещества.

Основные свойства труб из металлопластика

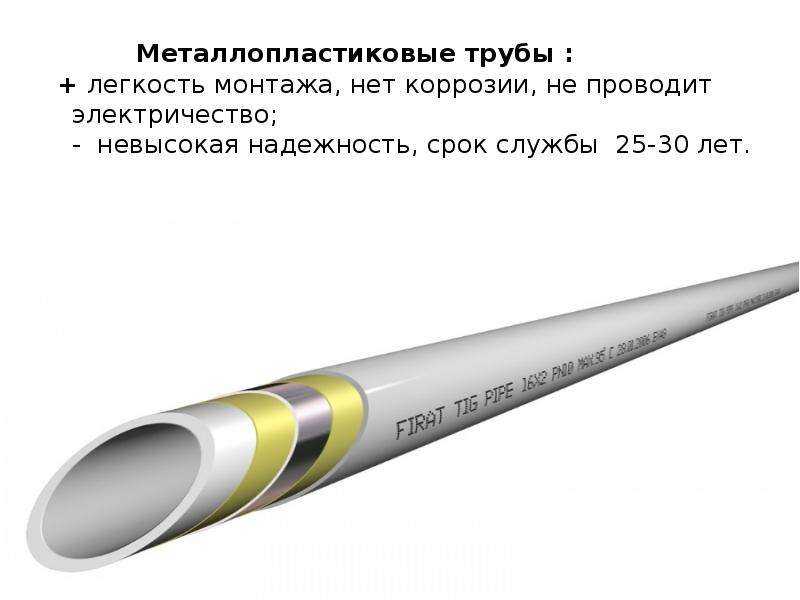

Характеристики полиэтилена и использование его в совокупности с алюминиевой фольгой делают трубопрокат устойчивым к механическому и химическому воздействию. При выборе элементов учитывают параметры сети.

Преимуществом металлопластиковых элементов является их небольшой вес. Это упрощает монтаж и транспортировку. Вес 1 метра трубопроката 16 составляет 115 г.

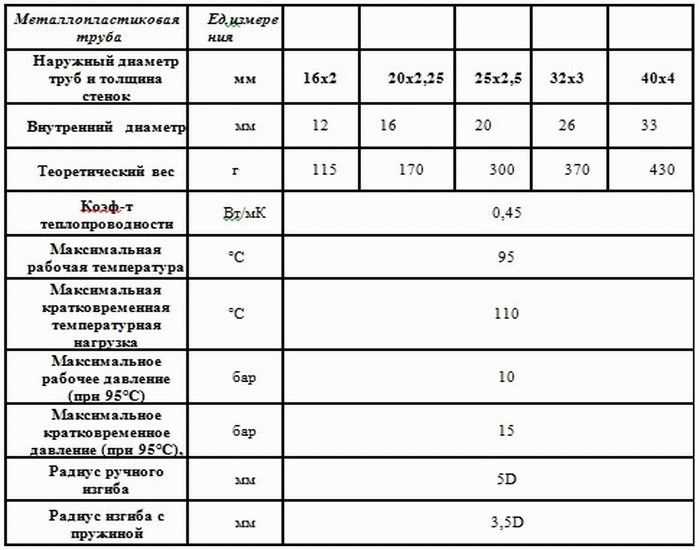

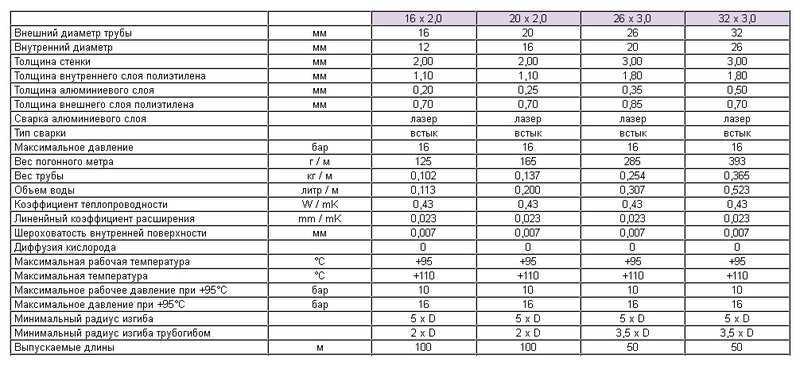

Толщина стенки для разного диаметра отличается. Для металлопластикового трубопровода с минимальными размерами показатель составляет 2 мм. У трубопроката больших габаритов толщина стенки 4 мм.

При монтаже учитывают радиус изгиба заготовок. Превышение этого показателя приведет к деформации профиля и уменьшению пропускной способности. Для самой узкой детали радиус изгиба составляет 8 см.

Разрешенные значения давления

Допустимые показатели зависят от диаметра и толщины стенок. Детали 16 мм имеют разрешенное значение давления до 10 атмосфер. Этого достаточно для передачи рабочей среды в быту. Заготовки с более толстыми стенками могут выдерживать до 25 атмосфер.

Герметичность соединения зависит от используемых фитингов. Их изготавливают из металла. Для стыковки применяют компрессионные или обжимные элементы. При выборе учитываются размеры фитинга и способ его монтажа.

Температурные значения

Для нормальной эксплуатации системы отопления следует учитывать параметры сети. Превышение допустимых температурных значений приведет к плавлению трубопровода.

Наличие фольгированного армированного слоя делает изделия устойчивыми к высокой температуре. Это позволяет применять их в системах горячего водоснабжения и отопления.

Допустимым температурным значением является 95 градусов. При таком показателе трубопрокат будет работать длительный срок. Кратковременно допускается повышать температуру до 110 градусов. При этом деформация профиля не произойдет.

Вывод

Металлопластиковые элементы подходят для изготовления систем горячего, холодного водоснабжения и отопления. Их применение допускается при сборке магистралей, предназначенных для передачи химических веществ или сжатого воздуха под давлением.

При выборе трубопроката учитывают диаметр и технические характеристики. Так удается собрать трубопровод, соответствующий тем или иным параметрам сети. После сборки получают герметичную магистраль, исключающую утечку рабочей среды.

Монтировали ли вы металлопластиковые трубы своими руками? Какой диаметр при этом использовали? Оставляйте комментарии, делитесь статьей в социальных сетях и добавляйте ее в закладки.

Также рекомендуем посмотреть подобранные видео по нашей теме.

Диаметр труб в системе отопления.



Как выбрать полимерные трубы для водоснабжения можно посмотреть здесь.

Трубы ППУ компании СТС Изоляция для тепловых сетей. Теплоизолированные трубы для систем теплоснабжения

  • трубы ППУ и фасонные изделия
  • краны шаровые
  • компенсаторы сильфонные
  • изоляционные материалы
  • воздуховоды круглые оцинкованные
  • услуги
  • прайс-лист
  • закупка комплектующих материалов
  • монтаж трубопроводов тепловых сетей
  • оборудование ППУ изоляции
  • производство ППУ изоляции
  • инструкции по монтажу, ГОСТы, техническая литература
  • технологии теплоизоляции труб
  • обзор современных трубопроводных систем
  • мировые лидеры отрасли
  • выставки, семинары, конференции
  • архив новостей

Наша продукция

Как заказать трубы ППУ

Размещая заявку на поставку тепловой трубы ППУ в нашей компании каждому Заказчику гарантируется индивидуальный подход, оперативность, точность и четкость исполнения контрактных обязательств. Поскольку этапы строительства трубопроводов жестко взаимосвязаны с текущей комплектацией, наш клиент должен получить свой заказ с гарантией по качеству, очередности, количеству и точно в срок.

подробнее…

Отправить спецификацию заказа

Наименования номенклатуры изделий, маркировка и иные условные обозначения у разных проектных организаций и производителей могут отличаться, что может потребовать дополнительных уточнений и согласований содержания спецификации заказа между потребителем и офисом продаж. Предлагаем краткие требования к условным обозначениям номенклатуры изделий, используемым на нашем предприятии.

подробнее…

Наши преимущества

Мы исповедуем индивидуальный подход в работе с каждым клиентом, стараясь максимально удовлетворить требования по его заявке на поставку продукции нашего предприятия.

подробнее…

Калькулятор

Специализация компании СТС Изоляция

Наша продукция:

Производим энергоэффективные стальные трубы в ППУ изоляции по технологии вспенивая полиуретана в сборной трехуровневой конструкции «сталь + жесткий пенополиуретан + полиэтилен/оцинкованная сталь» по ГОСТ 30732-2020. На поточных заводских линиях осуществляем нанесение теплоизоляции на прямые участки трубопроводов, фасонные изделия, шаровые краны и компенсаторы. Осуществляем комплексное снабжение расходными материалами для монтажа стыковых соединений и приборами электронной системы контроля протечек ОДК.

Наши потребители:

Заказчиками нашей продукции являются строительные, монтажные и сервисные компании коммунальной энергетики, ЖКХ, нефтехимии, а также предприятия нефтегазового сектора и промышленности.

Параметры применения пенополиуретановой теплоизоляции:

Инженерные сети с рабочим давлением до 1,6 МПа и температурой транспортируемого вещества до 140С Цельсия.

Сфера применения нашей продукции:

  • инженерные сети тепло- и водоснабжения (ГВС и ХВС) тепловых сетей,
  • нефтегазопроводы, маслопроводы и нефтепродуктопроводы,
  • системы транспортировки охлажденных веществ и криогенопроводы,
  • транспортирующие сети иного промышленного назначения.

Наши услуги:

  • работа по схеме обработки давальческого сырья,
  • комплектация вспомогательными материалами,
  • профессиональные консультации,
  • доставка продукции на объект Заказчика.

География поставок

Продукция предприятия имеет обширную географию поставок и за более чем десятилетнюю историю работы нами была произведена отгрузка широкой номенклатуры изделий на более, чем тысячу предприятий в десятки городов и населенных пунктов РФ. В числе приобретавших трубы в ППУ изоляции нашего производства множество предприятий из таких городов, как Москва (а также Московской области), Ярославль, Рязань, Калуга, Владимир, Тверь, Тула, Вологда, Кострома, Нижний Новгород, Волгоград и потребителей из Казахстана.

Специальное предложение

Новости

все новости

Телефон: +7 (495) 979-54-48, тел./факс: +7 (495) 660-11-08

Работа склада: 8:00 — 17:00 (пн — пт) Работа офиса: 9:00 — 18:00 (пн — пт)


Компания СТС Изоляция производит скорлупы фольгированные диаметрами от 25 до 820 мм. В качестве гидроизоляционного покрытия также поставляются оцинкованные кожуха из оцинкованной стали 0,5 – 1 мм, фольгированный армафол, стеклоткани, а также защитное покрытие краской.

Пенополиуретан (ппу) является надежным, технологичным и экономически эффективным теплоизоляционным материалом. ППУ широко используетсяв современной промышленности и строительстве для теплоизоляции стен, полов, перекрытий, трубопроводов, а также для холодильных установок. Пенополиуретан как пенопласт хорошо держит форму (не провисает и не уплотняется), не разрушается, имеет нейтральный запах, не поражается грибком и гнилью стоек к растворителям, кислотам и щелочам, экологически безопасен.

Жесткий пенополиуретан (ппу), использываемый при изготовлении скорлупы фольгированной, имеет мелкоячеистую закрытопористую структуру, что обеспечивает низкие показатели водопоглащения. Коэффициент теплопроводности пенополиуретана равен 0,019-0,033 Вт/м*К.

Скорлупа фольгированная предназначена для теплоизоляции трубопроводов горячего и холодного водоснабжения, для ремонта поврежденных участков теплосетей, теплоизоляции нефтегазопроводов, продуктопроводов, трубопроводов для перекачки хладореагентов, а также для заделки стыков изолированных пенополиуретаном трубопроводов.

Скорлупа фольгированная, изготавливаемая из пенополиуретана, представляет из себя полуцилиндры длиной 1000 мм соединяющихся в замок. Диапазон диаметров скорлуп ппу по стальной трубе колеблется от 15 до 1220 мм. Толщина теплоизоляционного слоя скорлупы фольгированной зависит от проектного решения для места пролегания изолируемого трубопровода.

Качественные и эксплуатационные характеристики скорлупы фольгированной из пенополиуретана в значительной степени зависят от надежности гидроизоляционного покрытия скорлупы. В качестве таковой чаще всего применяется кашированная фольга, армафол или стеклоткани. Получаемая в результате скорлупа в гидроизоляционной оболочке чаще всего именуется, как скорлупа фольгированная. Защита слоя изоляции из ппу фольгой предотвращает попадание влаги в пенополиуретан, от которой он теряет свои прочностные и со временем теплоизоляционные свойства. Более того, разрушающийся от влаги пенополиуретан усиливает и ускоряет протекание коррозионных процессов на стальной трубе, особенно если она не покрыта антикоррозионным защитным слоем.

Скорлупа фольгированная изготавливается в заводских условиях. Фольга наносится на скорлупы ппу в процессе заливки компонентов ппу в пресс-форму. Раскроенная по диаметру скорлупы фольга прокладывается между внутренней поверхностью стальной пресс-формы и вливаемой двухкомпонентной смесью ппу – полиола и полиизоционата. При расширении и заполнении внутреннего пространства формы пенополиуретан прочно сцепляется с поверхностью гидроизоляционного покрытия, что позволяет перевозить готовые скорлупы фольгированные на большие расстояния до места их крепления и установки на трассе трубопровода.

СМЕНИЛСЯ АДРЕС цеха и складов: ЦЕНТР ТЕПЛОВОЙ ИЗОЛЯЦИИ компании СТС ИЗОЛЯЦИЯ расположен в Раменском районе Московской области.

Груз для металлических и ПВХ труб » Domerama

Независимо от номера спецификации все трубы определенного размера имеют одинаковый наружный диаметр (несмотря на производственные допуски).

Чем выше график, тем больше толщина стенки и внутренний диаметр (внутренний диаметр) меньше.

Вот пример:

Труба диаметром 4 дюйма, сортамент 40: наружный диаметр 4,500 дюйма , толщина стенки 0,237 дюйма , внутренний диаметр (внутренний диаметр) 4,026 дюйма;

A 4-дюймовая труба сортамента 80: наружный диаметр 4,500 дюйма , толщина стенки 0,337 дюйма , внутренний диаметр (в. д.) 3 0,826 дюйма;

ЕМТ
Номинальный размер Толщина стенки (дюймы) Вес ( фунтов/фут ) Расписание
1/2″ . 042 .29 40
3/4″ .049 .45 40
1″ .057 .65 40
1 1/4″ .065 .96 40
11/2″ .065 1.11 40
2″ . 065 1,41 40



Сталь
Номинальный размер
Толщина стенки (дюймы) Вес ( фунтов/фут ) Расписание
1/2″(0,840) 0.1090.147 0,851 40
3/4″(1,050) 0.1130.154 1. 131 40
1″(1,315) 0.1330.179 1,682 40
1-1/4″(1,660) 0.1400.191 2,273 40
1-1/2″(1,900) 0.1450.200 2,723 40
2″(2,375) 0.1540.218 3,655 40



Алюминий
Номинальный размер Толщина стенки (дюймы) Масса ( фунтов/фут ) Расписание
1″(1,315″) . 133″ .581 40
1,25(1,660″) .140″ .786 40
1,5″(1,9″) .145″ .94 40
2″(2,375″) .154″ 1,264 40



ПВХ
Номинальный размер Толщина стенки (дюймы) Вес ( фунтов/фут ) Расписание
1/2″(0,840) . 109 .16 40
3/4″(1,050) .113 .22 40
1″(1,315) .133″ .33 40
1,25(1,660″) .140″ .46 40
1,5″(1,9″) .145″ .56 40
2″(2,375″) . 154″ .74 40



Будь общительным, делись!

Мы специально отказываемся от каких-либо явных или подразумеваемых гарантий относительно информации на этих страницах. Никто, связанный с этим сайтом, не будет нести ответственности за убытки, ущерб или травмы, возникшие в результате использования любой информации, найденной на этой или любой другой странице этого сайта.

© 2012 Domerama Тема Suffusion от Sayontan Sinha

Соединение трубы ПВХ с металлической трубой



Соединения пластика с металлом выполняются с помощью резьбовых соединений. Пластиковая наружная резьба используется для соединения с металлической внутренней резьбой.

Не используйте пластиковый коннектор с внутренней резьбой с металлическим штекерным коннектором! Соединение почти всегда будет протекать или ломаться.

Стандартная резьба типа IPS, используемая на трубах и фитингах, неодинакова по диаметру. Например, если вы внимательно посмотрите на наружную трубную резьбу, вы заметите, что диаметр первой резьбы на конце фитинга имеет меньший диаметр, чем диаметр последней резьбы. Аналогично с внутренней резьбой первая резьба на конце имеет больший диаметр, чем последняя резьба. Для этого есть веская причина. Когда вы скручиваете нити вместе, они на самом деле затягиваются! Когда резьба свинчена, она начинает сжимать охватываемый фитинг и растягивать охватывающий фитинг, в результате чего получается очень плотное соединение, которое не протекает. Вот почему поворачивать трубу становится намного труднее, пока вы продолжаете затягивать соединение. Однако это создает проблему, если вы соединяете два разных материала вместе. Если один мягче другого, то более мягкий будет выполнять все сжатие или растяжение. Сжатие, как правило, не представляет большой проблемы, но слишком сильное растяжение может отрицательно сказаться на прочности материала. Чтобы скорректировать этот эффект, внутреннюю резьбу на фитингах и клапанах часто усиливают, делая ее толще. Посмотрите на типичный металлический охватывающий фитинг, похожий на муфту, и вы заметите усиленный конец. Для пластиковых клапанов они не только используют более толстый пластик, но иногда помещают металлическое кольцо вокруг охватывающего конца или вкладывают в пластик усиление из стекловолокна.

Пластмассы, такие как ПВХ, создают больше проблем, так как пластмасса легко растягивается по сравнению с почти всеми металлами. Из-за этого вы (почти) никогда не должны использовать охватывающий фитинг из ПВХ с охватываемым металлическим фитингом. Поскольку наружная металлическая нить более твердая, она не сжимается, и вся «отдача» исходит от охватывающей ПВХ. В результате охватывающий ПВХ растягивается твердым металлом сверх пределов прочности, что приводит к крошечным трещинам и протечкам. Исключением, на которое я намекнул, является наличие некоторых специальных пластиковых фитингов, которые имеют комбинацию более тяжелых пластиковых и металлических усиливающих колец, чтобы придать им достаточную прочность, чтобы противостоять растрескиванию под напряжением. Обычно эти фитинги используются только в крупных сельскохозяйственных системах, системах орошения парков и полей для гольфа.

Существует также другой тип резьбы, называемой «нитью acme», которая имеет резьбу одинакового размера. Это тип резьбы, используемый на предметах, которые необходимо легко разобрать, например на крышках от банок.

Уплотнительные ленты и присадки для труб

При выполнении резьбовых соединений необходимо использовать герметик/смазку. Это продукт, который помогает герметизировать соединение, а также служит смазкой, облегчающей ввинчивание охватываемого конца в охватывающий. Стандартными продуктами для этого являются тефлоновая пропитка для труб, тефлоновая лента или лента из ПТФЭ. Для спринклерных систем предпочтительнее тефлоновая или тефлоновая лента. Если трубная смазка попадет в трубы, вода перенесет ее к разбрызгивателям и склеит их (использование трубной смазки также аннулирует гарантию на большинство спринклеров). Некоторые трубные смазки, сделанные для металлических труб, несовместимы с пластиком. Они повредят пластик, что приведет к поломке в будущем. Придерживайтесь материалов из тефлона или политетрафторэтилена, которые помечены для использования на пластике.

Если вы используете трубную смазку, нанесите ее на наружную резьбу. Старайтесь не задевать последнюю нить на конце, чтобы она не попала внутрь трубы. Нанесите хороший толстый слой, начиная со второй нити от конца. Большинство профессионалов используют тефлоновую смазку для труб, потому что она быстрее и требует меньше размышлений, чем тефлоновая лента для установки. (Тефлоновая лента должна быть наложена в правильном направлении, иначе она оторвется.) Но они расплачиваются разрушенными спринклерными головками, которые позже приходится заменять.

Некоторые тефлоновые ленты, обычно продаваемые у поставщиков со скидкой, очень и очень тонкие. Если вы можете поднести ленту к свету и увидеть свет сквозь нее, у вас очень тонкая лента, и вам нужно будет использовать ее намного больше. Используйте около 9-10 оборотов вокруг наружной резьбы при использовании дешевой тонкой ленты.
