Как определить размер гидравлической трубы в полевых условиях
Роб «Док» Фальке
Вы можете лучше всего тестировать и диагностировать систему водяного отопления в жилых помещениях, используя порты давления и балансировочные клапаны. Однако лишь немногие бытовые системы имеют любой из этих аксессуаров. Часто встречающаяся проблема гидравлической системы — размер трубы. Давайте посмотрим, как вы можете использовать таблицу и расчеты, чтобы «увидеть», является ли размер трубы причиной вашей проблемы или нет.
Оборудование с номинальной мощностью БТЕ
Начните с оборудования с номинальной мощностью БТЕ, указанной на паспортной табличке водонагревателя. Поскольку многие небольшие системы имеют только один нагревательный элемент, вы можете использовать номинальную мощность оборудования в БТЕ и номинальное изменение температуры системы (∆t) для определения требуемого расхода системы в галлонах в минуту (GPM).
В этом примере диагностического упражнения мы будем использовать мощность оборудования 50 000 БТЕ и систему ∆t 20⁰ F.
Требуемая система GPM
Базовая формула для расчета количества БТЕ, проходящего через систему: БТЕ = GPM x ∆T x 500 . Число 500 — это константа, которая получается из 8,33 фунта (вес одного галлона воды) x 60 (количество минут в часе). Используйте эту формулу при расчете БТЕ/час после измерения расхода и температуры воды.
Чтобы найти галлонов в минуту, необходимых для этой системы, мы используем родственную формулу BTU. Это GPM = BTU ÷ (ΔT x 500). При работе с этой формулой скобки означают «сначала выполнить эту часть формулы».
галлонов в минуту = BTU ÷ (ΔT x 500)
· GPM = 50 000 Btu ÷ (20⁰ F ∆t x 500).
· Сначала умножьте 20⁰ x 500 = 10 000.
· Затем разделите 50 000 на 10 000, чтобы найти 5 галлонов в минуту.
Настройте числа в формуле так, чтобы они соответствовали Btu и ∆t любой системы, которую вы диагностируете, чтобы найти требуемый системный галлон в минуту.
Какой размер трубы необходим? После того, как вы узнаете требуемый системный галлон в минуту, используйте таблицу, чтобы определить размер трубы, необходимый для перемещения требуемого галлона в минуту через систему.
Эта таблица предназначена для чистой медной трубы и показывает минимальное и максимальное количество галлонов в минуту, которые будут перемещаться по трубе каждого размера со скоростью от двух до четырех футов в секунду. Используйте скорость жидкости около трех футов в секунду или прямо между двумя значениями галлонов в минуту, указанными в таблице, для оптимального проектирования: Мин. и макс. скорости потока для медных трубопроводов NCI
Поскольку диагностируемая система должна перемещаться на 5 галлонов в минуту, в таблице указано 3/4 дюйма. скорость медных трубок составляет от 3,2 до 6,5 галлонов в минуту. Пять галлонов в минуту находятся в пределах соответствующего среднего расхода. Таким образом, труба 3/4 дюйма будет правильным размером.
В Интернете доступны другие таблицы и приложения для различных материалов трубопроводов и потоков. Выберите таблицу или используйте приложение, соответствующее типу диагностируемой системы, чтобы оценить, соответствует ли размер трубопровода требуемому галлону в минуту.
Решения для определения размеров труб Если система, которую мы диагностируем, содержит медные трубки диаметром 1/2 дюйма для подачи потока в пять галлонов в минуту, размеры труб будут недостаточными. В некоторых случаях может потребоваться замена всей системы.
Другим решением может быть установка вторичного выделенного контура трубопровода к змеевику, радиатору или теплообменнику с высокой производительностью и от них. Это уменьшит расход воды через существующий трубопровод до расхода, соответствующего существующему размеру трубы.
Если в этом сценарии размер трубопровода ближе к правильному, вы можете выбрать и установить новый насос, чтобы выдерживать более высокое давление и увеличить расход через существующую систему трубопроводов и компоненты.
Но это другая статья. Пожалуйста, дайте мне знать, если вы заинтересованы в том, как изменить размер насоса.
Если ваша система 5 галлонов в минуту имеет медную трубку диаметром 1 дюйм, то ее размер слишком велик. Чрезмерный поток через змеевик или теплообменник также может снизить теплопередачу. Уменьшить расход можно с помощью балансировочного или шарового крана.
Если размеры трубопровода слишком велики, предложите своим клиентам дополнительный змеевик или водяной нагреватель для обслуживания той части дома, которая в настоящее время может не иметь надлежащего отопления. Это может равномерно перераспределить нагрузку, повысить комфорт и стоить меньше, чем замена всей системы.
Дополнительная диагностика
Диагностика размера трубы указывает на то, что снижение производительности гидравлической системы не связано с неправильным размером трубы, следующие проверки и ремонт гидравлической системы могут помочь вам найти решение. Вы можете услышать бульканье воздуха в воде через систему.
Откройте выпускной клапан системы, чтобы удалить воздух из трубопровода. Ищите его возле верхней точки системы. NCI
При открытии этот маленький клапан будет брызгать и пропускать воздух и немного воды, пока уровень шума не уменьшится, а галлон в минуту по всей системе не увеличится, указывая на то, что воздух был успешно удален.
Низкий расход в системе может быть вызван труднодоступным закрытым клапаном в системе. Найдите клапан и откройте его. Затем проверьте его влияние на систему.
Сетчатый фильтр (фильтр гидравлической системы) может быть засорен и нуждается в очистке. Закройте запорные клапаны, снимите, очистите и замените сетчатый фильтр, чтобы увеличить поток.
Во многих бытовых гидротехнических системах используются многоскоростные насосы. Убедитесь, что насос настроен на правильную скорость насоса для подачи необходимого количества галлонов в минуту.
Возможно, система загрязнилась и наполнилась осадком. Откройте выпускной или наполнительный клапан и осмотрите жидкость.
При необходимости промойте систему, очистите и замените жидкость пресной водой, соответствующими химикатами для обработки воды и гликолем по мере необходимости.
В то время как некоторые мокрые головы могут быть переполнены опытом и мудростью, многие из вас могут быть новичками в обслуживании и диагностике гидравлических систем. Пусть предлагаемые здесь основные принципы укрепят вашу уверенность до такой степени, что вы, возможно, захотите окунуться в воду этой зимой.
Роб «Док» Фальке работает в отрасли в качестве президента National Comfort Institute, Inc., обучающей компании и членской организации, работающей в сфере HVAC. Если вы являетесь специалистом по системам отопления, вентиляции и кондиционирования воздуха и заинтересованы в проведении бесплатных гидравлических испытаний и балансировки в жилых помещениях, свяжитесь с Доком по адресу ncilink.com/ContactMe или позвоните ему по телефону 800/633-7058. Перейти на сайт NCI в nationalcomfortinstitute.com для бесплатной информации, статей и загрузок.
Диаметр соединительной трубы радиатора ⋆ Система REGULUS
Гидравлическая балансировка системы отопления означает управление потоком теплоносителя (горячей воды) через периферийные устройства системы (трубы, радиаторы) с целью оптимального распределения тепла, вырабатываемого в котле. в отдельные комнаты в количествах, желаемых пользователем. Путь водного транспорта (трубы) должен соответствовать потребностям, иметь достаточную скорость потока.
Элементом, регулирующим расход теплоносителя (воды) в системе отопления, является соответствующая градуировка диаметров труб (например, DN 22-18-15), которая обеспечивает его адекватное распределение по отдельным контурам и ответвлениям. Другим широко используемым методом гидравлической балансировки системы являются предварительные настройки, запорные клапаны и, в последнее время, ротаметры (расходомеры).
На обратке к котлу используются те же диаметры труб, что и на подающих к радиаторам.
Удельная теплоемкость воды в системе СГС равна 1 кал/(г Кл)
Ватт – единица потока энергии в системе СИ, обозначаемая Вт . В механике Ватт кратко определяется как джоуль в секунду. Поэтому радиаторы мощностью 1000 Вт при стандартном расходе теплоносителя (обычно воды), охлажденного до заданной температуры (обычно 10°С), принимают на себя от воды и выделяют тепло в окружающую среду в количестве тысяч джоулей в секунду. Для этого радиатор должен быть не только определенного размера, но и через него должно пройти определенное количество воды, которая в дальнейшем будет охлаждаться.Из каждого радиатора мы можем «выжать» больше мощности, ускорив поток воды (например, более производительный циркуляционный насос или насос, работающий на более высокой передаче), но это может сопровождаться отчетливо слышимым звуком текущей воды.
Во избежание этого штуцеры подключения радиатора должны иметь соответствующий диаметр.
Можно принять общий принцип, согласно которому радиаторы большой мощности, т.
е. выше 2700 Вт, должны обязательно поставляться с использованием соединительных труб диаметром ¾”.
Нагреватели меньшего размера могут питаться патрубками диаметром ½”.

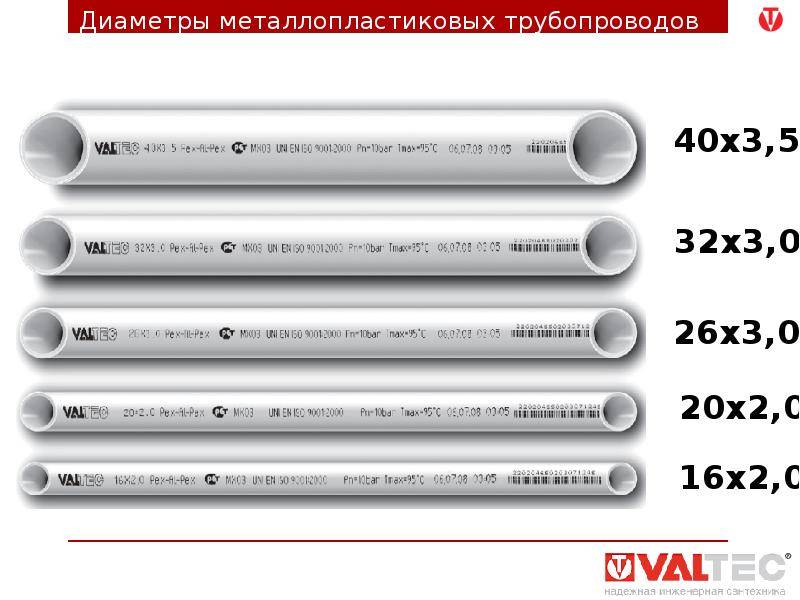

Условием хорошей, высокоэффективной, бесшумной работы системы, а также условием длительного срока ее службы является ее тщательная конструкция, соответствующая надлежащей практике монтажа. После выбора материала, из которого будет построена система, внимательно проверьте номинальную мощность (размер) радиатора, чтобы выбрать правильный диаметр соединительных труб. Правильно выбранный диаметр гарантирует адекватный поток. Внутренний диаметр соединительных трубок зависит от материала, из которого изготовлена система (медь или пластик) и размера (номинальной мощности) радиатора. Система из меди имеет гораздо более тонкие стенки, чем трубы pex-al-pex или полипропилен. Следовательно, внутренний диаметр медных труб больше, чем внутренний диаметр труб из полипропилена или pex-al-pex, потому что с более мощными радиаторами (серая область на графике) вы все равно можете использовать медные трубы 1/2 дюйма, но пластиковые трубы должны быть 3/4 дюйма.
Лучше всего использовать соединения с диаметром, совместимым с расчетом в планах проектирования системы.
Диаграмма зависимости минимального диаметра патрубка от номинальной мощности (размера) конвектора с вентилятором (Вт) | ЛЕГЕНДА | |||||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||||
Диаграмма, показывающая зависимость между минимальным диаметром соединения и размером конвекционного радиатора с естественной конвекцией.
