Диаметры труб по Госту — полимерные и пластиковые теплотрассы.

Небольшой вес, высокая пропускная способность и низкий коэффициент теплопроводности определяют основные качества полимерных труб, которые послужили толчком для повсеместной замены металлических изделий на пластик.

Геометрический диаметр полимерных труб — один из самых существенных параметров, который учитывается при проектировании современных систем отопления, канализации или снабжения водой, а также в проектах трубопроводов для теплотрасс.

Не менее важными величинами, чем диаметры пластиковых труб, выступают толщина стенки, термопласт для их изготовления, а также параметры предельного допустимого давления.

Отечественные и зарубежные нормативные документы

Главным нормативным документом при производстве трубопроводов из пластика является разработанный в 2003 году ГОСТ Р 52134 — который определяет основные параметры для напорных труб из термопластов, а также для соединительных деталей и фитингов к ним. В 2013 году данный стандарт был преобразован в межгосударственный (ГОСТ 32415) и стал действовать на территории Армении, Беларуси, Киргизии, Молдовы, Таджикистана и Узбекистана.

В основу разработки отечественных нормативных документов были положены европейские и международные стандарты, которые были разработаны и приняты в середине девяностых годов прошлого века — ISO 161-1:1996, ISO 4065:1996 и ISO 11922-1:1997.

Необходимо отметить, что некоторые производственные предприятия выпускают продукцию по собственным техническим условиям, необходимость которых вызвана нестандартным исполнением трубопроводов.

Нормативный ряд типоразмеров для трубопроводов отопления, водоснабжения и канализации, а также диаметры трубы теплотрассы составляют 34 наименования от 10 до 1600 мм.

Основные понятия и определения

В регулирующих документах приведены несколько основных понятий и определений, которые связывают диаметры труб (ГОСТ 52134) и термопласты для их изготовления — полиэтилен, полибутилен, ПВХ, полипропилен и сшитый полиэтилен:

наружный диаметр в миллиметрах служит для удобного выбора пластиковых труб по всем видам отопительных систем, а также для проектов водоснабжения и канализации. По ГОСТу наружный диаметр трубы не должен быть меньше ее самого меньшего диаметра на всем протяжении отрезка или бухты;
условный размер под названием номинальная толщина стенки в миллиметрах соответствует ее минимально допустимой величине в каждой точке сечения;
два безразмерных определения S и SDR связывают диаметры пластиковых труб с толщиной их стенок. Коэффициент SDR прямо указывает на отношение внешнего диаметра трубы к толщине ее стенки, а коэффициент S связывает напряжения в стенках трубопровода с допустимым рабочим давлением. Численно коэффициенты S и SDR связаны простой формулой — SDR=2S+1.

Для некоторых видов труб принято использовать такое определение как PN, которое указывает на предельную величину давления трубопровода в барах. При инженерных расчетах часто используют давление в МПа, одна единица которого соответствует 10 барам.

Рабочее давление труб PN

Основные материалы для полимерных труб различного назначения

В промышленности полимерных материалов используется несколько основных видов термопластов, каждый из которых обладает своими достоинствами и недостатками:

основное назначение трубопроводов из поливинилхлорида (ПВХ) — напорная и безнапорная канализация, к материалам которой не предъявляется высоких требований по предельной температуре и давлению. По этой же причине трубопроводы ПВХ не получили широкого распространения при проектировании систем водоснабжения;

линейная молекулярная структура полиэтилена (ПЭ) также определяет невысокую стойкость к температуре, однако крайне низкая стоимость сырья позволила трубопроводам из полиэтилена практически полностью занять нишу напорных систем холодного водоснабжения. Также этот материал очень популярен при прокладке внешних канализационных труб большого диаметра;
разветвленная молекулярная структура с углеродными соединениями трубопроводов из полипропилена (ПП) придает этому материалу высокую стойкость к температуре, верхняя граница которой достигает +95°С. Такая особенность позволяет использовать трубопроводы из ПП в системах подачи горячей и холодной воды, а также в отопительных системах с ограниченным графиком рабочих температур;
поперечные связи в линейной структуре полиэтилена определили появление такого материала как сшитый полиэтилен (PEX), температурные характеристики которого существенно превышают параметры обычного ПЭ. Детали трубопроводов из сшитого полиэтилена соединяются с помощью специальных фитингов, так как поперечные связи молекулярной структуры потеряли способность к сварке;
развитая структура молекул полибутена (ПБ) обеспечили этому материалу повышенную стойкость к высоким температурам и долговременную прочность, которая превышает этот параметр у других материалов. Материал стоек к воздействию агрессивных химических сред, хорошо сваривается и имеет высокую устойчивость к механическому износу. Такие параметры полибутена определили его широкое распространение в проектах систем отопления и снабжения теплом, подачи горячей и холодной воды, а также в различных системах канализации. Долговечность изделий из полибутена составляет не меньше 50 лет.

Диаметры полимерных труб различных материалов

Появление новых видов термопластов пока не привело к их широкому распространению, однако отчеты о новых разработках свидетельствуют о том, что в самом ближайшем времени состоится полная замена металлических труб на изделия из термопластов.

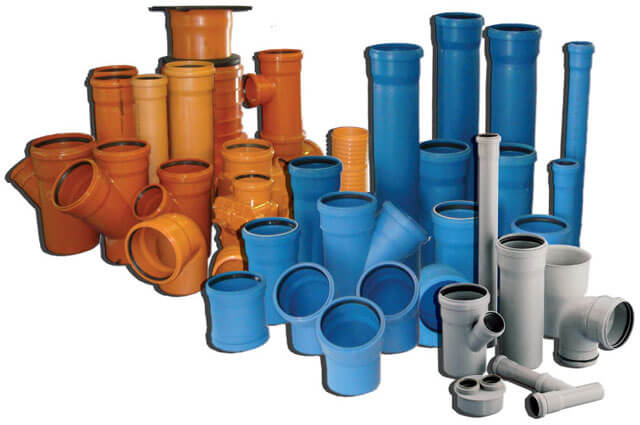

Диаметр трубы канализации

Канализационные трубы не подвергаются длительному воздействию высоких температур и давления, и по этой причине при их производстве используются самые дешевые полимерные материалы — полиэтилен, поливинилхлорид и полипропилен.

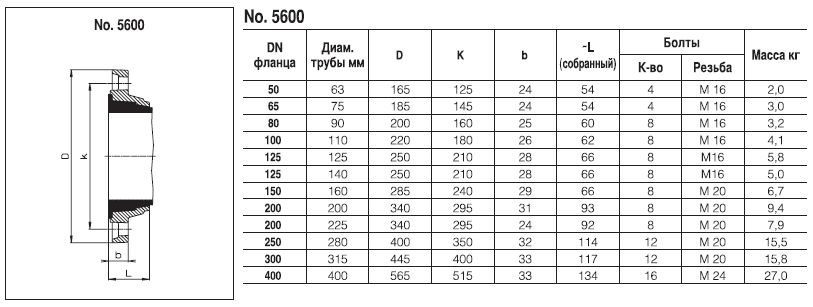

Табличные параметры диаметров пластиковых трубопроводов для напорной канализации приведены в ГОСТ Р 52134-2003, однако для самотечной канализации, которая применяется в большинстве многоквартирных и частных домов, рекомендации в нормативном документе отсутствуют. Согласно старому ГОСТ 22689.1-89 существует всего три типоразмера, которые определяют диаметры полиэтиленовых труб — 50, 90 и 110 мм. В 2014 году межгосударственным стандартом для стран СНГ (ГОСТ 22689-2014) ассортимент безнапорных канализационных трубопроводов из полиэтилена был расширен до 14 типоразмеров от 32 до 315 мм.

Безнапорные трубопроводы канализации из ПВХ или полипропилена выпускаются на основании технических условий, которые разрабатывает сам производитель и согласует с заказчиками в договорах поставки таких изделий.

Диаметр труб для отопления

В системах отопления должны использоваться трубы, которые имеют максимальную рабочую температуру до 95°С и рабочее давление до 10 атмосфер. Из известных промышленных полимеров под эти требования подходят только трубы из полипропилена (PN25) и сшитого полиэтилена. Диаметры полимерных труб для отопления лежат в пределах от 16 до 110 мм, что позволяет прокладывать любые отопительные сети.

Из линейки типовых диаметров трубопроводов для отопления коттеджа, квартиры или частного дома, приведем самые распространенные типоразмеры, которые используются для следующих целей:

трубопровод 16 мм применяется для коллекторной разводки системы отопления, для подключения одного или нескольких радиаторов, а также эта труба хорошо подходит для обустройства теплого пола;

трубопроводы диаметром 20 мм используются в работе систем отопления с принудительно циркуляцией в домах площадью до 100 м²;
трубопроводы 25 мм оправдывают себя в стояках отопления в многоквартирных домах до 5 этажей;
трубы 32 мм хорошо подходят для однотрубной разводки в домах площадью до 150 м² или используются в качестве стояков в домах повышенной этажности;
самотечные трубопроводы диаметром 40 мм используются в гравитационных системах отопления, где движение теплоносителя происходит естественным путем без циркуляционных насосов.

**Диаметры труб отопления**
Показатели	Наружный диаметр
Показатели	16	20	26	32	40
Внутренний диаметр, мм	12	16	20	26	33
Толщина стенки трубы, мм	2,0	2,0	3,0	3,0	3,5
Вес 1 п.м. трубы, г	115	170	300	370	430
Объем жидкости в 1 п.м. трубы, л	0,113	0,201	0,314	0,531	0,855

В последнее время на рынке стали широко использоваться трубопроводы из полибутена, который при прочих равных характеристиках превосходит ПП и PEX по предельному рабочему давлению.

Диаметр труб для водопровода

Типоразмер трубы для водопровода зависит от гидравлических расчетов проектировщика конкретной системы водоснабжения и, как правило, не выходит за рамки диаметров от 16 до 55 мм.

Для внутренней разводки используют диаметры 16 и 25 мм, а для внутренних стояков полиэтиленовую или полипропиленовую трубу диаметром 32 мм. Трубопроводы 55 мм используют для наружных коммуникаций или транспортировки холодной воды от скважины до входа в дом.

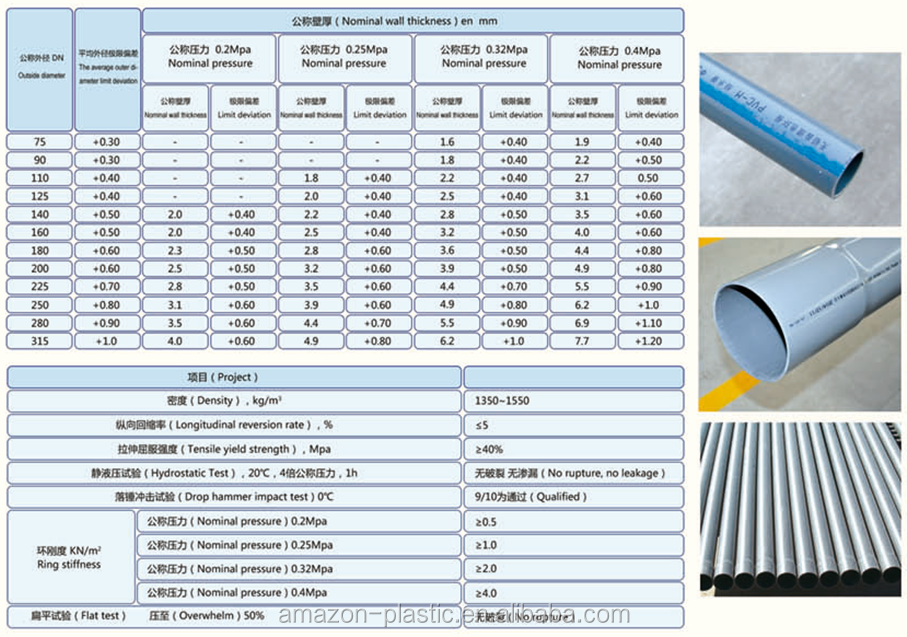

Таблица: Толщина стенок труб водопровода по наружному диаметру

При расчетах систем водоснабжения учитываются характеристики насосов и суточное потребление воды, а для наружных коммуникаций — глубину промерзания грунта в конкретном регионе. Также при проектировании желательно соблюдать единый диаметр трубопроводов внутренней разводки, что исключает гидравлические удары и неприятный шум при открывании смесителей холодной или горячей воды.

Читать так же: Полимерные трубы большого диаметра

Теплоизолированные трубопроводы Изопрофлекс и Касафлекс

Трубы Касафлекс и Изопрофлекс представляют собой отдельную категорию трубопроводов, основным отличием которых от обычных полимерных изделий является уже готовый слой теплоизоляции, заключенный в полимерную оболочку.

Трубопроводы Касафлекс предназначены для теплотрасс, диаметр которых лежит в пределах от 55 до 163 мм. Нержавеющая внутренняя труба работает при температурах до 160°С и рабочих давлениях до 16 атмосфер.

Трубопроводы Изопрофлекс изготовлены на основе сшитого полиэтилена, что допускает их применение в системах отопления и ГВС с максимальной температурой от 75 до 115°С. Параметры предельного давления трубопроводов Изопрофлекс лежат в пределах от 6 до 16 атмосфер и зависят от конкретной марки изделия. Номинальный ряд диаметров Изопрофлекс находится в диапазоне от 25 до 225 мм, что позволяет считать трубопроводы этого типа наиболее универсальным набором изделий для всех сфер применения.

К типовым характеристикам Изопрофлекс и Касафлекс необходимо добавить широкий модельный ряд трубопроводов этого типа, что позволяет использовать изделия одного производителя при монтаже всего комплекса системы отопления или водоснабжения — от теплотрассы до конечных отопительных приборов и точек раздачи воды.

**Наружный диаметр полимерных труб**
Эквивалентный проход, мм	Наружный диаметр, мм
10	16
15	20
20	25
25	32
32	40
40	50
50	63
65	75
80	90
100	110
125	125
150	160
160	180
200	225
225	250
250	280
300	315
400	400
500	500
600	630
800	800
1000	1000
1200	1200

Как разобраться в диаметрах водопроводных труб

Читать так же:

Калькулятор расчета срока службы пластиковых труб

Расчет прочности труб

Полимерные трубы большого диаметра

таблица, которая поможет найти изделие нужного типоразмера

Если вам предстоит выполнить монтаж коммуникаций, вам нужны полипропиленовые трубы. Таблица, содержащая диаметры и другие линейные размеры данных изделий, позволит подобрать оптимальный вариант для вашего дома. Предлагаем разобраться с существующими разновидностями, техническими характеристиками и особенностями выбора и монтажа данных изделий для систем отопления или водоснабжения.

Полипропиленовые трубы– ключевой элемент многих систем коммуникаций

Читайте в статье

1 Полипропиленовые трубы – что это такое
2 Виды полипропиленовых труб и фитингов: основные классификации
3 Технические характеристики полипропиленовых труб: основные позиции
4 Полипропиленовые трубы: таблица, содержащая диаметры и другую полезную информацию
- 4. 1 Длина полипропиленовых труб: стандартный размер
- 4.2 Таблица соответствия внешних и внутренних диаметров полипропиленовых труб
5 Влияние поперечных размеров магистрали на ее эксплуатационные характеристики: важные моменты
- 5.1 Рекомендации по выбору диаметра труб в зависимости от области применения
- 5.2 Температура, объем и давление на стенки транспортируемой жидкости: важные параметры, определяющие выбор поперечных размеров изделий
- 5.3 Таблица соотношенияразмера (диаметра) пропиленовых труб в мм, скорости жидкости и тепловой мощности
6 Как подобрать диаметр полипропиленовых труб на примере отопления частного дома
7 Особенности выполнения монтажных работ
8 Сколько стоят полипропиленовые трубы и фитинги – обзор цен моделей из каталога

Полипропиленовые трубы – что это такое

Полипропилен относится к термопластичным полимерам. Принятое условное международное обозначение данного материала – «РР». Полипропиленовые трубы – это длинномерные изделия, широко используемые при монтаже систем водо- и теплоснабжения.

Длинномерные изделия актуальны при устройстве многих систем

Виды полипропиленовых труб и фитингов: основные классификации

Используемое при изготовлении полипропиленовых труб сырье позволяет разделить длинномерные изделия на следующие виды:

PPR (ППР, PPRC), при изготовлении которых используется статистический или рандом-сополимер, имеющий кристаллическую структуру. Такие изделия способны сохранять свои характеристики в широком температурном диапазоне. Могут иметь диаметр 16 – 110 мм;
PPH, изготавливаемые из полипропилена, содержащего специальные модифицирующие добавки для придания готовым изделиям определенного комплекса свойств;
PPB, изготавливаемые из полимера, состоящего из блоков (микромолекул) гомополимера. Подобная структура материала способствует повышению ударопрочности готового изделия;
PPs. Для производства используется полифенилсульфид. Относясь к материалам более высокого класса, он повышает износостойкость и ударопрочность готовой продукции и значительно увеличивает стоимость.

В зависимости от того, какое давление выдерживает полипропиленовая труба 20 мм, классификация предлагаемой производителями продукции выглядит следующим образом:

N10 (PN10). Имеют толщину стенки 1,9 – 10 мм и способны выдержать давление 1,0 МПа;
PN16. Максимальное давление может достигать 1,6 МПа, а температура до 60 °С. Находят ограниченное применение;
N20 (PN20). Могут иметь стенку толщиной 1,6 – 10 мм. Выдерживают давление до 2 МПа;

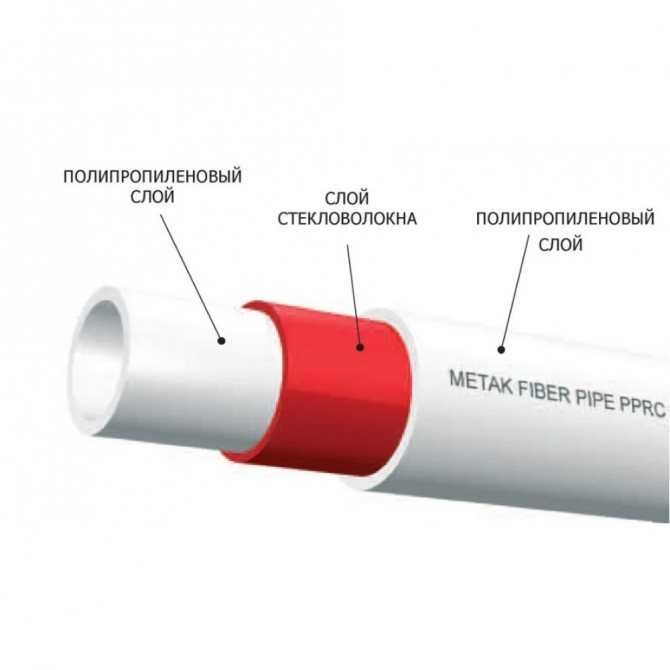

N25 (PN25). Благодаря дополнительному армированию алюминиевой фольгой они способны выдержать давление до 2,5 МПа;

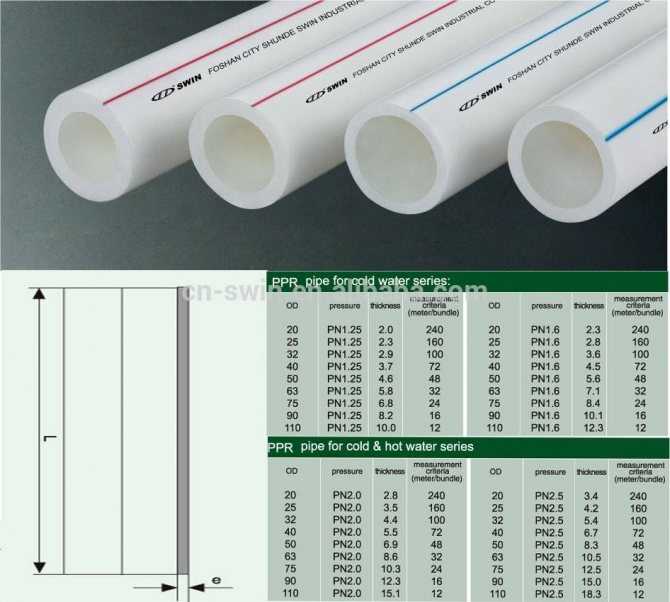

Ниже представлены фото полипропиленовых труб:

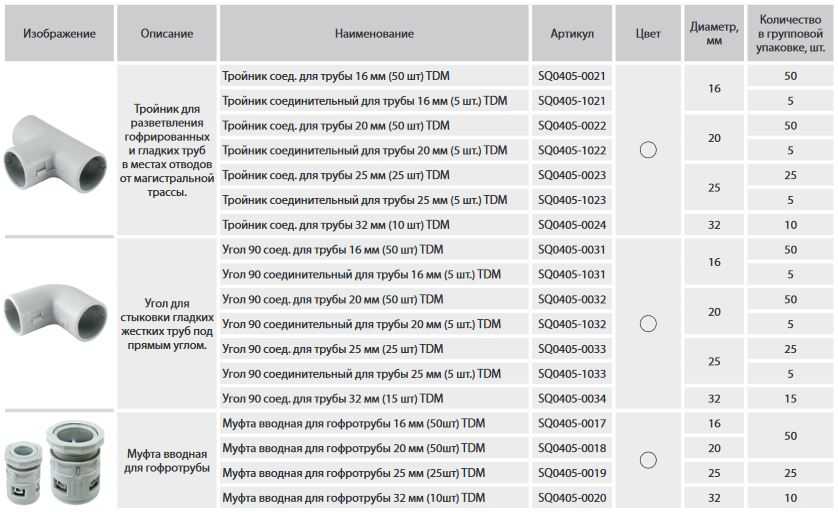

Монтаж системы выполняется с использованием следующих фитингов:

переходников и муфт, которые позволяют соединить между собой элементы одного либо различного диаметра соответственно;

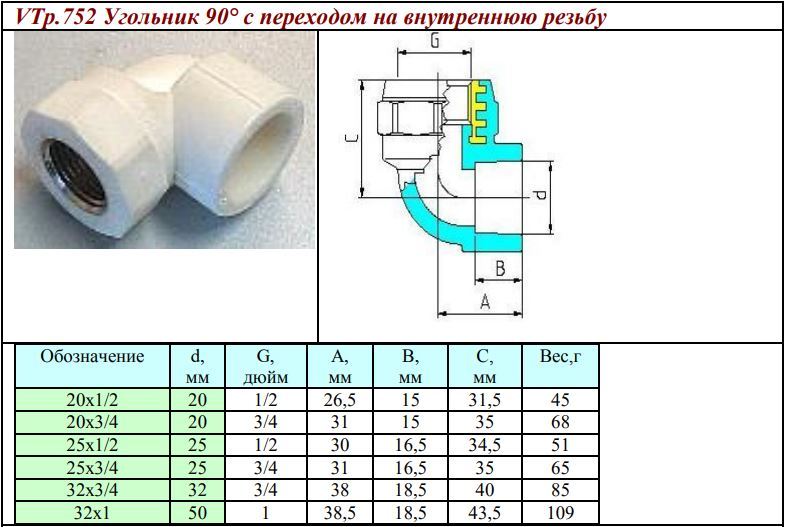

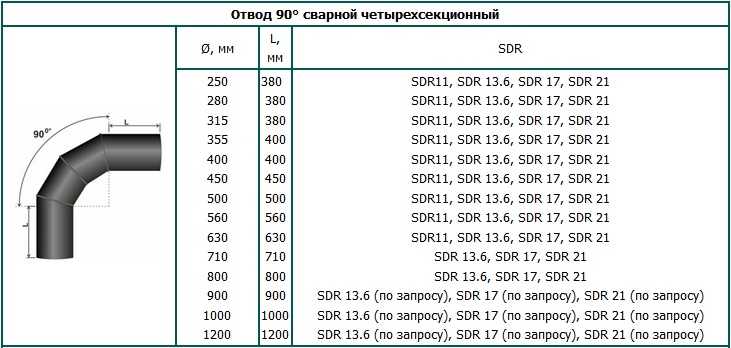

уголков различных конфигураций, позволяющих изменить направление трубопровода. Производители предлагают изделия на 45° и 90°;

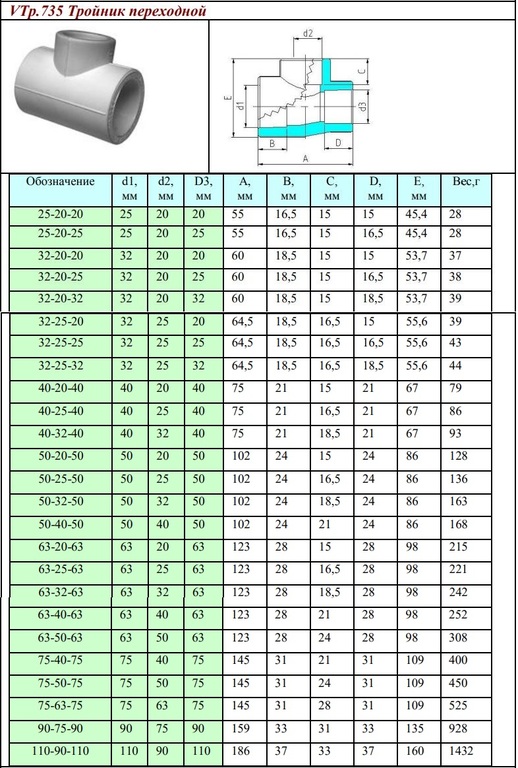

элементов разводки. К их числу относят тройники, крестовины. С их помощью выполняется разводка коммуникаций на несколько отдельных ветвей;
обводных элементов, обеспечивающих монтаж сложной системы, в том числе вблизи других объектов;
запорных элементов;
заглушек и других изделий, обеспечивающих монтаж трубопровода нужной конфигурации.

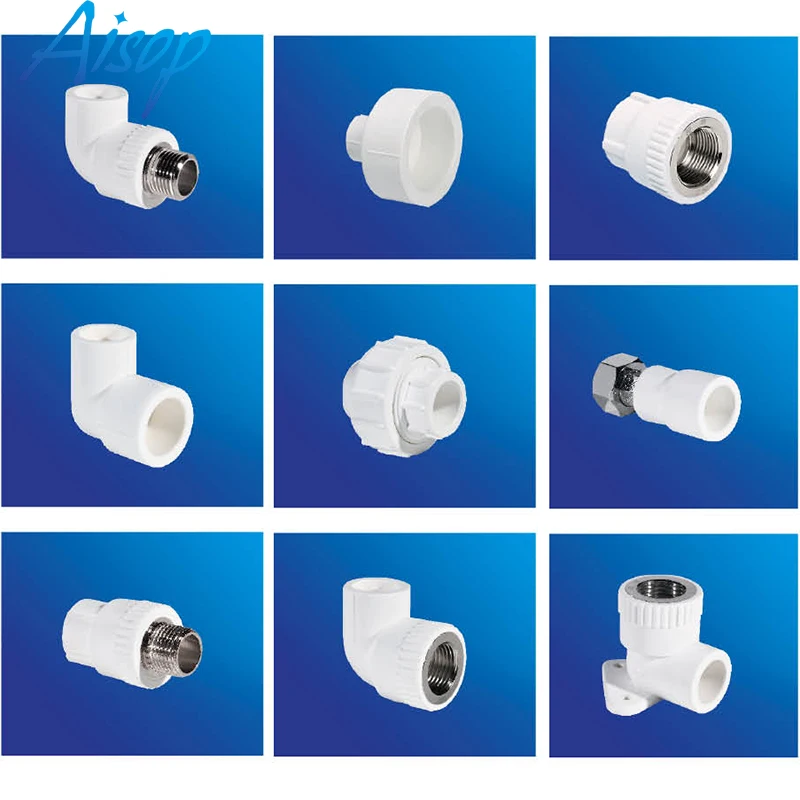

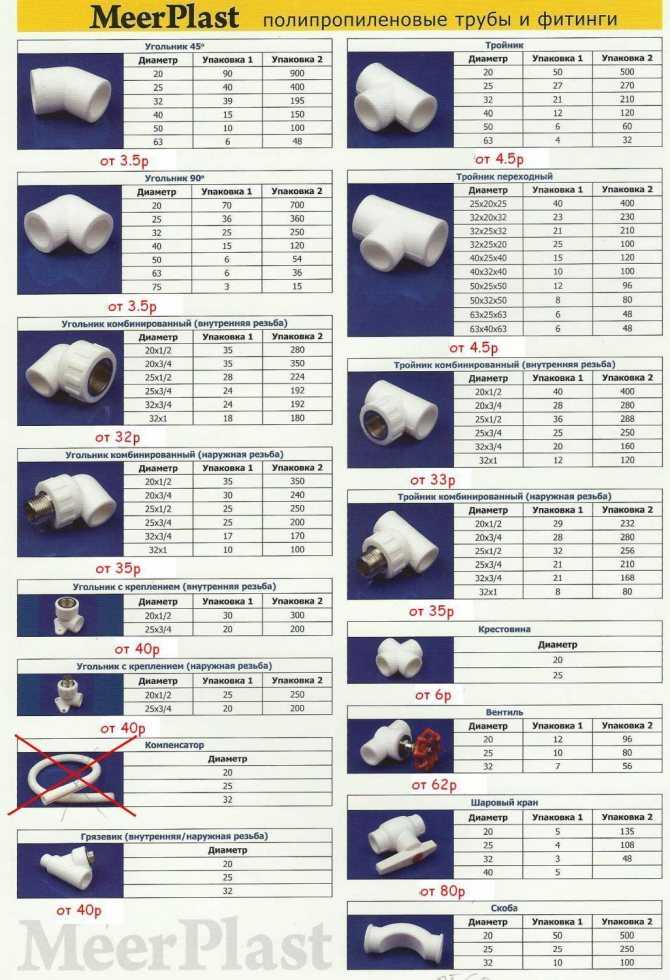

Фитинги представлены в большом ассортименте

Технические характеристики полипропиленовых труб: основные позиции

Длинномерные изделия из полипропилена обладают повышенной стойкостью к воздействию агрессивных химических веществ. Деструкция поверхности наблюдается исключительно при одновременном воздействии химических реагентов и высокой температуры.

Изделия из пропилена способны выдержать воздействие агрессивных веществ

К основным техническим характеристикам полипропиленовых труб относится:

Морозоустойчивость до -15° С. Оптимальный вариант для коммуникационных систем, по которым транспортируется жидкость, нагретая до положительной температуры;
Плавление при температуре 160 – 170° С;
Возможность транспортировки теплоносителя, нагретого до 120° С. Эта информация будет интересна тем, кто хочет знать, какую температуру выдерживают полипропиленовые трубы;
Достаточная прочность, выдерживающая давление 10 – 25 атм.;
Широкий размерный ряд. Производители предлагают изделия с внешним диаметром 16 – 125 мм.

Внимание! Радиус изгиба зависит от диаметра. Наибольший изгиб имеют изделия без перфорации, армированные алюминием.

Радиус изгиба зависит от поперечных размеров труб из полипропилена

Полипропиленовые трубы: таблица, содержащая диаметры и другую полезную информацию

Подбирая изделия нужного типоразмера, стоит изучить справочные таблицы. В них размеры полипропиленовых труб указаны в мм. При этом обязательно приводятся рекомендации по выбору подходящего варианта, с которыми мы предлагаем вам познакомиться.

Геометрические параметры каждого элемента должны быть подобраны правильно

Длина полипропиленовых труб: стандартный размер

Производители предлагают изделия различного диаметра. При этом длина полипропиленовых труб стандартизирована и составляет 4 – 6 м. Если она меньше, то речь идет об отрезке, а не цельном изделии.

Длина длинномерных изделий стандартизирована

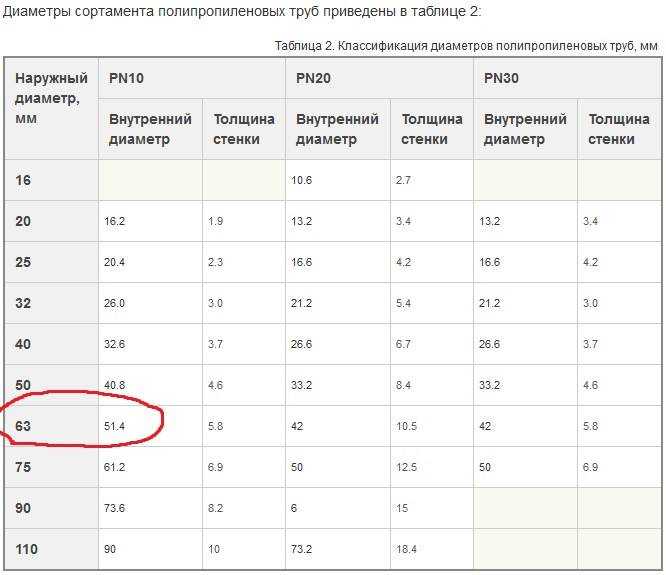

Таблица соответствия внешних и внутренних диаметров полипропиленовых труб

При выборе подходящей модели обязательно учитывается давление на стенки. Из таблицы по наружному диаметру полипропиленовых труб и толщине стенки можно найти внутренний размер:

Линейные размеры – важные параметры

Влияние поперечных размеров магистрали на ее эксплуатационные характеристики: важные моменты

На геометрические параметры полипропиленовых труб влияют многие параметры, включая температуру эксплуатации, рабочее давление и другие характеристики магистрали. Предлагаем разобраться в особенностях выбора подходящего типоразмера к определенной коммуникационной системе.

Выбор зависит конструктивных особенностей системы

Температура, объем и давление на стенки транспортируемой жидкости: важные параметры, определяющие выбор поперечных размеров изделий

При выборе типоразмера длинномерных изделий обязательно учитывают, какая именно среда и с какой скоростью будет транспортироваться по трубопроводу, ее объем, а также давление, действующее на стенки. От этого зависит пропускная способность системы.

Внутренний диаметр d водопровода зависит нормы потребления воды Q и ее скорости движения v и рассчитывается следующим образом:

d=√((4) -Q- (1000/π∙v))

Срок службы продиктован условиями эксплуатации

Таблица соотношенияразмера (диаметра) пропиленовых труб в мм, скорости жидкости и тепловой мощности

Выбор подходящего типоразмера осуществляется по внутреннему диаметру. Воспользовавшись справочными таблицами, можно определить нужный размер полипропиленовой трубы и фитингов.

Таблица, позволяющая подобрать подходящий вариант по скорости потока

Как подобрать диаметр полипропиленовых труб на примере отопления частного дома

Определяя диаметр полипропиленовых труб для отопления частного дома, выполняют подробные расчеты либо используют усредненные значения. Для расчета требуется средняя скорость теплоносителя (обычно 0,6 – 2 м/с), количество радиаторов и их суммарная мощность, площадь помещения.

Изделия для системы отопления частного дома стоит выбирать из таблицы полипропиленовые трубы диаметром:

16 – 20 мм, если будет монтироваться до 4 радиаторов;
20 – 25 мм, если суммарная мощность достигнет 7 кВт, а количество монтируемых батарей будет более 4;
25 – 32 мм для систем, рассчитанных на суммарную мощность до 11 кВт;
32 – 40 мм при мощности 12– 19 кВт;
изделия диаметром более 40 мм актуальны для двухэтажных загородных коттеджей, в обогреве которых используется система на 30 кВт.

Количество радиаторов влияет на диаметр монтируемых элементов

Особенности выполнения монтажных работ

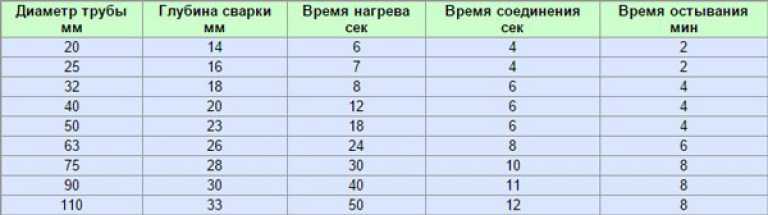

Соединение полипропиленовых элементов осуществляется посредством сварки на специальном устройстве. С его помощью отдельные фрагменты разогреваются до заданной температуры, а потом соединяются вместе для формирования цельного изделия.

Соединение полипропиленовых и металлических элементов выполняется с помощью фитингов с резьбовыми вставками. Герметизацию обеспечивают с помощью тефлоновой ленты и ряда других уплотнителей.

Внимание! Нарезка резьбы на готовых изделиях недопустима! Монтаж следует выполнять с использованием фитингов, выпускаемых тем же производителем.

Для формирования качественного соединения следует:

внимательно осмотреть все соединяемые элементы для исключения наличия загрязнений и повреждений;
выполнять работы при температуре выше 5° С. Гибку – выше 15° С;
максимальный радиус изгиба, зависящий от диаметра ПП труб;
монтировать элементы системы на неподвижной опоре только в исключительных случаях, так как она не допускает компенсационное смещение;

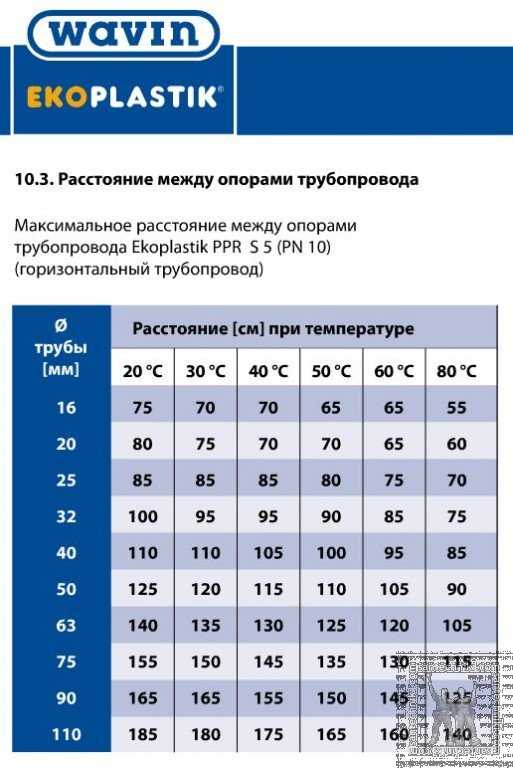

при креплении следует учитывать термическое расширение.

Ознакомиться с деталями выполнения монтажных работ можно в следующем видео:

Watch this video on YouTube

Сколько стоят полипропиленовые трубы и фитинги – обзор цен моделей из каталога

Цена на представляемые в каталогах полипропиленовые трубы и фитинги зависит от размера, технических характеристик и производителя. Наиболее востребованной является продукция:

Bänninger, изготавливаемая из рандом-сополимера и имеющая характерный зеленый цвет;
Aquatherm. Экологически безопасная продукция;
Wefatherm. Изделия, армированные алюминием;
Rehau;
Kalde. Для изготовления продукции используется рандом-сополимер третьего типа;
Pilsa.

Отзыв о продукции Kalde:
Подробнее: https://otzovik.com/review_1591246.html.

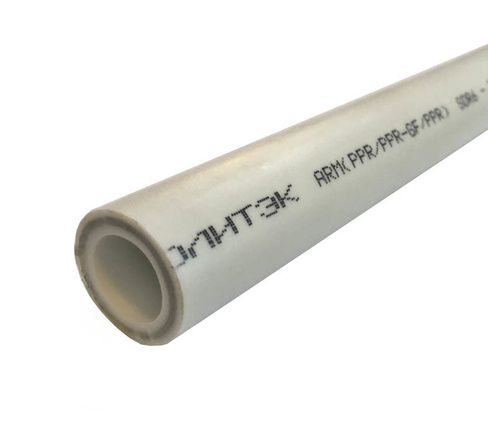

Отзыв о продукции Политэк:
Подробнее: https://otzovik.com/review_2446181.html

Делитесь в комментариях, чья продукция вас заинтересовала, и какой марке вы отдали предпочтение.

Watch this video on YouTube

характеристики, диаметр, пайка своими руками, как самому сделать отопление из пластиковых труб, фото и видео примеры

Содержание:

1. Виды пластиковых труб для отопления
2. Технические характеристики пластиковых труб для отопления
3. Сшитый полиэтилен как основа для труб отопления
4. Особенности установки пластикового отопления своими руками
5. Процесс пайки пластмассовых труб для отопления
6. Соединение пластиковых труб для отопления между собой

Многие хозяева прекрасно знают, что оборудовать систему отопления в жилище можно самыми разными способами и при помощи самых различных материалов. В последнее время весьма широкую популярность приобрели пластиковые трубы для отопления характеристики которых и объясняют широкое распространение этих структурных частей системы теплоснабжения.

Чтобы разобраться с тем, как самому сделать отопление из пластиковых труб, необходимо рассмотреть особенности этих изделий, изучить их преимущества и недостатки, а также определить, какие инструменты необходимы для их монтажа. Именно об этом далее и пойдет речь.

Виды пластиковых труб для отопления

При выборе таких конструкций, как трубы пластик для отопления также следует подбирать в индивидуальном порядке, так как основных разновидностей этого материала существует две:

полипропилен;
сшитый полиэтилен.

Для того чтобы разобраться с тем, как сделать отопление из пластиковых труб, необходимо рассмотреть технические особенности двух этих вариантов пластика.

Технические характеристики пластиковых труб для отопления

Основой полипропилена выступают особые гранулы, имеющие белый оттенок. По плотности этот материал уступает воде, а температура его плавления варьируется в пределах от 130 до 170°C в зависимости от того, какое количество добавок стабилизирующего характера используется.

Важно помнить, что при эксплуатации пластика в условиях температуры, значительно меньшей точки плавления, этот материал склонен к размягчению, что отрицательно сказывается на его прочности. По этой причине наибольшей рабочей температурой пластика должен быть показатель в 95°C.

Пластиковые трубы для системы отопления, изготовленные из полипропилена, изнутри имеют гладкую поверхность. Говоря о достоинствах такого материала, стоит отметить отсутствие каких-либо скапливаемых внутри этих изделий отложений, а также подчеркнуть отсутствие склонности к образованию коррозионного налета. Более того, пластмассовые трубы для отопления из полипропилена являются диэлектриками, что полностью исключает возможность поражения жильцов дома током в случае замыкания. Отчасти этим и обусловлен выбор полипропиленовых труб для отопления жилых домов.

Техническими характеристиками полипропилена являются следующие:

в случае работы при температуре, равной 20°C, давление составляет 20 атмосфер, а при температуре в 25°C – 25 атмосфер;
максимально допустимый параметр температуры – 90 – 95°C, но зачастую он варьируется от 70 до 90°C;
если оборудование работает на максимальной температуре, то рабочее давление не должно превышать 6 – 7 атмосфер.

Оборудуя пластиковое отопление монтаж полипропилена следует также выполнять с учетов теплового расширения этого материала, которое является довольно большим. Однако значительно уменьшить его показатель можно, обработав поверхность полипропиленовых труб армированием на основе стекловолокна или алюминиевой фольги.

Сшитый полиэтилен как основа для труб отопления

Ввиду того, что стандартный полиэтилен очень легко плавится, изготовить пластиковое отопление своими руками с его помощью практически невозможно. Однако сегодня существует принципиально новый метод производства этого материала путем так называемой сшивки.

Этот вариант обработки полиэтилена предполагает применение химических или лучевых составов, призванных образовать между полимерными молекулами поперечные связи, а не только продольные. Это, в свою очередь, позволит существенно увеличить показатель температуры плавления, а также повысит прочность самого материала.

Отопление из пластиковых труб, выполненное с помощью сшитого полиэтилен, имеет ряд некоторых особенностей (подробнее: «Чем хорош сшитый полиэтилен для отопления – преимущества и недостатки труб»).

Техническими характеристиками стандартного изделия, изготовленного из такого сырья, являются следующие:

применяется данный вариант труб для обустройства отопления радиаторного типа, а также для обеспечения системы подачи холодной и горячей воды;
отопительные пластиковые трубы, выполненные из сшитого полиэтилена, имеют рабочее давление, равное 10 кгс/см²;
говоря о нормальной температуре для таких изделий, нужно сказать, что максимально допустимым значением в данном случае является параметр в 110°C. Даже если на трубе не окажется никаких видимых механических повреждений, то существенное повышение температуры значительно повлияет на срок службы таких пластиковых труб, безусловно, в отрицательную сторону.

При правильном использовании такого оборудования пластиковые трубы для отопления диаметры которых могут иметь самый разный показатель, способны прослужить не менее полувека, что весьма немало. Тем не менее стандартный гарантийным сроком для таких изделий является промежуток времени в десять лет.

Кроме того, несмотря на то, что диаметры пластиковых труб для отопления, изготовленных из сшитого полиэтилена, и эти же параметры у полипропиленовых моделей во многом схожи, стоимость одного метра полиэтиленового образца превышает цену за один метр для полипропилена.

Диаметр пластиковых труб для отопления, выполненных из полиэтилена, также важно учитывать и потому, что, несмотря на гораздо меньшее температурное расширение по сравнению с полипропиленовыми трубами, оно все же имеет место быть (прочитайте также: «Монтаж системы отопления из полипропиленовых труб своими руками»).

Особенности установки пластикового отопления своими руками

Если говорить об особенностях монтажа двух этих вариантов отопительных трубы, то следует отметить, что их резка будет идентичной и будет выполняться посредством особого резака. При отсутствии такого инструмента вполне можно воспользоваться обычной ножовкой, оснащенной полотном по металлу, либо болгаркой.

Но соединение составных частей этих труб будет принципиально разным, поэтому на специфических моментах такой работы, как скрепление функциональных частей отопительных труб из пластика, следует остановиться более подробно.

Процесс пайки пластмассовых труб для отопления

Полиэтилен имеет некоторую специфическую особенность: после его сшивания труба в случае растягивании через некоторое время вновь возвращается в свое исходное состояние.

Это свойство, как правило, является основополагающим при монтаже фитингами:

Изначально в пространство в трубе следует ввести конец специально предназначенного для такой работы инструмента, который именуется экстендером.
После это трубу необходимо растянуть в несколько этапов, постепенно погружая в нее наконечник.
В образовавшееся отверстие следует поместить штуцер фитинга.
После его обжатия сам фитинг требуется оснастить запорным кольцом из латуни или пластика. Такой вариант крепления является монолитным, поэтому снять трубу с фитинга можно, лишь срезав ее.

Соединение пластиковых труб для отопления между собой

Основной вид работы, которым будет актуальным в данном случае – это пайка пластиковых труб отопления из полипропилена.

Весь процесс проходит следующим образом:

Нагревательная часть простого и удобного в обращении паяльника оснащается насадкой соответствующего диаметра.
Далее инструмент разогревается до температуры 260 – 280°C, а затем в пустую часть насадки на несколько секунд нужно погрузить трубу. В этот же момент фитинг, который состоит из муфты, тройника, уголка и пр. , нужно закрепить на второй стороне насадки.
После того как поверхности должным образом оплавились, их необходимо соединить, причем делать это нужно, не проворачивая трубу, иначе на пластике появятся волны, что негативно скажется на качестве стыка.

Для того чтобы полностью разобраться в особенностях устройства отопления из пластиковых труб, всегда можно изучить дополнительные фото- и видеоматериалы, которые обычно есть в наличии у специалистов по монтажу такого оборудования. Кроме того, квалифицированные мастера смогут дать нужный совет касательно устройства системы и помочь с проведением любых ремонтных работ.

Характеристики пластиковых труб для отопления на видео:

Диаметр труб для отопления.

Какой и как выбрать по таблицам

Как правильно подобрать трубы для отопления? Этот вопрос волнует каждого застройщика, поскольку ошибка может нарушить работу всей системы, сделать ее неэффективной и некомфортной.

При заниженном диаметре:

Трубы испытывают повышенные нагрузки и сокращается срок их службы. О 50-и годах, как заявляют производители, речь даже не идет.

В отопительной системе возникают шумы. Кому нужен дискомфорт с прослушкой работы отопительной системы.

В пиковые периоды при заниженном диаметре трубы может быть не обеспечена подача тепла в нужном количестве и в помещении будет некомфортная температура.

Но и ставить трубы на отопление с большим запасом тоже смысла нет:

Это ненужный перерасход денежных средств, снижается инвестиционная эффективность замены труб и оборудования системы отопления.

Из-за маленькой скорости потока теплоносителя в трубах могут образовываться отложения, что ведет к уменьшению их пропускной способности.

Снижается эффективность из-за большего объема системы отопления. Она приобретает повышенную инерционность.

Возможно постоянное завоздушивание, что ведет в повышенному износу радиаторов отопления, теплообменника котла и других компонентов

По сути, при правильно выбранном диаметре труб отопления теплоноситель перемещается по трубопроводам в нужном количестве и определенном диапазоне скоростей. Таким образом при выборе диаметра труб для системы радиаторного отопления с принудительной циркуляцией необходимо отталкиваться от двух значений:

тепловая мощность отопительного контура

скорость потока теплоносителя в трубопроводе

Усредненно показатель тепловой мощности часто принимают 100 Вт/м. кв., хотя правильнее заказать профессиональный расчет. Теплопотери, которые напрямую определяют тепловую мощность, зависят от многих факторов: утепление дома, тип окон и дверей с ручками http://www.mirar-group. ru, климата в регионе и других. Скорость потока зависит от расхода теплоносителя и указывается производителями труб в специальных таблицах.

Расчет диаметра труб отопления по таблице

Дабы упростить «жизнь» начинающим застройщикам, специалистами уже составлены специальные таблицы по которым можно подобрать нужный диаметр при ΔТ=20 град.С (разница температур между подачей и обраткой).
Ниже таблица подбора диаметра трубы для отопления при ΔТ=20 град. С:

Алгоритм подбора следующий:

Перемещаясь по столбцам с показателем скорости потока жидкости 0,4-0,6 находим нужный показатель теплового потока.

По крайнему левому столбцу определяем требуемый внутренний диаметр трубопровода.

По таблицам производителя, в зависимости от внутреннего диаметра, находим нужный наружный диаметр.

Пример расчета

Например, есть дом 60 кв. метров.
По среднему показателю теплопотерь 100 Вт/м. кв., требуемый тепловой поток 6000 Вт. Применяем коэффициент запаса 1,2 — 6000*1,2=7200 Вт
В таблице максимально приближенным будет значение 7185 Вт при скорости потока 0,5 м/с.
По крайнему левому столбцу внутренний диаметр трубы будет равным 15 мм.
По таблице производителя находим требуемый наружный диаметр трубы. Например, для универсальной металлопластиковой трубы TECEFlex (стр. 11) ближайшее значение в сторону увеличения — 18 мм. Это труба универсальная многослойная (PE-Xc\Al\PE) 25 мм. Аналогично смотрим ассортимент Экопластик стр. 7. Нам подойдет полипропиленовая труба Stabi 25 мм.

Соответствие тепловой мощности и диаметра

Проектировщиками и монтажниками уже подобраны оптимальные соотношения тепловой мощности и наружного диаметра отопительной пластиковой трубы (как в каталоге производителей).

Для 3000-5000 Вт — подойдет труба 20 мм

6000-9000 Вт — 25 мм

10000-15000 Вт — 32 мм

16000-21000 Вт — 40 мм

22000-32000 Вт — 50 мм

Данные показатели являются усредненными и, особенно если тепловая мощность находится вблизи пограничного значения, лучше обратиться к специалистам. Но с большой долей вероятности можно утверждать, что если требуемая тепловая мощность контура, например, 12 кВт (площадь около 120 м. кв.), то разводку системы отопления с принудительной циркуляцией нужно проводить пластиковыми трубами диаметром 32 мм.

Следует учесть, что все вышенаписанное относится только к выбору диаметра. Кроме этого, при проектировании системы отопления дома нужно выбрать трубы с учетом эксплуатационных параметров (температуры и давления), особенностей монтажа (замоноличенные, под гипсокартоном или плинтусом, открытые или другое), по типу соединения (сварка, запрессовка, обжим, пресс-соединения).

Полипропиленовые трубы — диаметры — таблица цена и размеры

Большое значение при выборе ПП труб имеет напор воды. При недостаточном напоре подбираются магистрали с меньшим сечением. С увеличением количества транспортируемой жидкости, требуется больший диаметр. При изучении маркировки ПП, особое внимание уделяется значению N25, N10 и др. Он позволяет дать оценку устойчивости материала, относительно давления воды в магистрали. Качественные ПП трубы служат до 20 лет и более.

Типы ПП труб:

РN10 – трубы рассчитаны на рабочее давление 13 атм. и толщину материала от 1,9 до 10 мм. Они хорошо эксплуатируются при прокладке системы «теплый пол» и подаче холодного водоснабжения. Предельная температура нагрева составляет +45 гр. Сечение труб ПП: внешнее 2…11 см, внутренне 1,6…9 см.

PN16 – реже применяемый вариант конструкций, обеспечивающий давление на стенку 16 атм. Он используется для холодного и горячего водообеспечения с предельной температурой нагрева до +60 гр.
N20 (РN20) – изделия толщиной 16…18,4 мм выступают оптимальным решением при обустройстве отопительной системы и водоснабжения с допустимым пределом температуры воды 80 гр. Полипропиленовый водопровод с уровнем давления на стенки 2,0 МПа, характеризуется внешним диаметром – 1,6…11 см, внутренним – 1,06…7,32 см.

N25 (РN25) – водопроводная магистраль с уровнем давления на стенку 25 атм. Благодаря включению в конструкцию алюминия, эти изделия обладают идеальными характеристиками при обустройстве отопительных систем, где температура воды достигает до +95 град. Многослойная структура конструкции определяет высокую стойкость к механической и термической нагрузке. Трубы производятся с внутренним сечением РN25 – 1,32…5 см, внешним — 2,12…7,79 см.

Таблица с размерами

Внимание! Маркировка 10, 20, 25 определяет уровень предельного давления (кг/см кв.).

Внедрение новых технологий позволило получить новый тип армирования полипропиленовых труб — стекловолокном. Он препятствует расслоению водовода при использовании, а при укладке – временных затрат на зачистку срезов после сварочных работ. Армированные изделия с использованием сетки из стекловолокна наиболее востребованы, благодаря быстрому монтажу деформационной стойкости и длительному эксплуатационному сроку без ремонта.

Основные типы сечения труб ПП

При проведении расчетов, учитывается внутреннее и наружное сечение. Внутренние параметры позволяют узнать объем жидкости, проходящий за определенный промежуток времени. Внешние размеры позволяют провести строительные расчеты, а именно размер ниши или канала, необходимого для проведения магистрали. Параметры внешнего сечения учитываются для правильной подборки фитингов в соответствии с внутренним диаметром. Все размеры труб классифицируются по следующим показателям:

Маленькое сечение – 0,5…7,5 см. Оптимальное решение для обогрева, подачи холодной воды и отвода канализационных стоков в загородных строениях. Трубы с мелким диаметром размещают на кухне, в санузлах и на общих стояках. Внутреннее сечение 3, 2 см встречается чаще в многоквартирных помещениях.
Среднее сечение – 8; 9; 10; 11; 12,5; 16; 20; 25; 31,5 см. Применяется для обустройства водопровода и канализации. Внутреннее сечение 8, 9 и 10 см, служит для перемещения химической продукции.
Большое сечение – 40 см и больше. Применяется для водоснабжения и вентиляции.

Маркировка труб производится в дюймах и в мм. Для удобства, можно воспользоваться таблицей конвертации:

Как определить диаметры ПП магистрали, исходя из толщины стенки?

На этапах проектирования трубопроводной магистрали, необходимо определиться с диаметром конструкций на отдельных участках. Для этого используется специальный гидравлический расчет, помогающий сэкономить на покупке. В результате вычислений учитывается давление и конфигурация магистрали. Увеличенные параметры не навредят, но повлияют на повышение уровня затрат. Слишком маленький диаметр обеспечит слабый напор.

Диаметры ПП труб варьируют в пределах 1,6 — 120 см:

Для прокладки водопровода и обогрева жилых помещений применяются конструкции с параметром от 1,6 до 3,2 см.
Для прокладки внутренней канализационной системы – 4 и 5 см или 11 см.
Максимальные размеры ПП труб актуальны при размещении внешней канализационной линии многоэтажных зданий.
При разработке внутренней водопроводной магистрали, учитывается протяженность магистрали и число точек для подачи воды. Подающая труба имеет диаметр 3,2 см, для разводки в зданиях внешнее сечение ПП труб составляет 1,6 – 2 см.

Отдельно учитывается толщина стенок, влияющая на внутренний диаметр.

Таблица с маркировками изделий

Как определить проходимость?

Для правильного расчета проходимости, внешнее сечение не учитывается. При вычислениях внутреннего сечения необходимо знать, сколько жидкости транспортируется за определенный промежуток времени.

Факторы, влияющие на проходимость:

Внутренний диаметр (маленькое сечение влияет на повышение сопротивления стенок и замедление потока).
Давления на стенки.
Длины магистрали (с увеличением длины повышается трение, снижающее скорость потока).
Материала (гладкое внутреннее покрытие влияет на увеличение скорости транспортировки).
Длительности эксплуатации, что позволяет определить объем отложений.
Числа переходов от одного сечения к другому и разворотов.

Для домашней магистрали применяется простая формула расчета проходимости трубопровода:

Где Q — расчетный уровень нагрузки на участок магистрали,

V — скорость транспортировки воды в трубопроводе.

Δt — разница нагрева воды при подаче и обратке.

Существует еще одна формула:

В основе расчетов лежит общее количество перемещаемой жидкости Q и ее скорость движения V. Для определения последнего параметра используются показатели 1,5–2 м/секунду для труб с толстыми стенками и 0,7–1,2 м/секунду для труб с тонкими стенками. Поскольку ПП обладает гладким внутренним покрытием, в расчетах используются наибольшие показатели скорости транспортировки жидкости. Это позволяет минимизировать потери на трение. Более точные расчеты производятся в многоэтажных строениях. При обустройстве стояков, внутреннее сечение чаще подбирается в пределах 3,2 см.

Соответствие сечения:

Для внешнего сечения 1,6 см соответствует внутренний диаметр 1 см.
Для внешнего сечения 2 см оптимальным решением станет трубопровод с внутренним диаметром 1,5 см.
Для наружных параметров в 6,3 см хорошо подойдут трубы в 5 см (внутри конструкции).
При наружных размерах 12,5 см, внутренний размер равен 10 см.

Большие трубы используются для холодного водоснабжения и внешней сточной системы (не допускается их прокладка для горячего водообеспечения). Для снабжения водой всего микрорайона, используются трубы из ПП сечением 50 см и больше.

Таблица сечения контуров используется с учетом запаса диаметра труб, относительно смесителя:

При обустройстве бытовой коммуникации достаточно приобрести трубы ПП для обогрева сечением в 2 см.
Для подачи холодной воды используются магистрали диаметром 1,6 см.
Большой диаметр (от 50 см) не требуются вовсе.

Зависимость размера труб от материала

Исходя из технических характеристик материала, различают следующие виды трубопроводной магистрали:

PPR (PPRС, ППР) — для изготовления труб используется статический сополимер пенопропилен (или рандом-сополимера) с кристаллизированным молекулярным составом. Они хорошо выдерживают широкий диапазон нагрева/переохлаждения от -165 до +1410 С и ударные нагрузки. Это определяет их широкое применение для водосточных или отопительных систем в бытовой сфере. Их параметры варьируют в диапазоне 1,6. ..11 см и подбираются с учетом давления, на которые они рассчитаны.
PPH. Полипропиленовые трубы создаются с использованием модифицированных компонентов: антистатиков, антипиренов и нуклеаторов, придающих высокий уровень ударной прочности полимеру. Конструкции служат для внешней системы водоснабжения, проветривания и канализации. Они исключают возможность прокладки отопительной магистрали, что объясняется низкой температурой плавления. Большое сечение труб РРН обеспечивает их использование в промышленной водосточной системе.
PPB (линейный сополимер). По своим структурным свойствам это сырье характеризуется наличием микроскопических молекул гомополимера (блоков), имеющих разное строение, состав, чередующихся в заданном порядке. Благодаря особенностям молекулярной структуры, эти трубы обладают высокой ударной стойкостью и хорошо используются при укладке системы «теплый пол» или подводе холодной воды к дому.
PPs (полукристаллический конструкционный полимер) – материал с особым молекулярным составом. Обладает высокой устойчивостью к механическим и термическим нагрузкам, износу. Сечение труб варьирует в диапазоне 2 — 120 см. Их прокладка рекомендуется для вентиляционной и отопительной системы, а также водоснабжения.

Сварка труб

Нагрев сварочного аппарата для труб ПП составляет 250-260 С. После достижения заданной температуры (на протяжении 10-15 мин.), готовятся два элемента для соединения и одновременно насаживают контуры на сварочные насадки. Постепенно, не проворачивая, они вдавливаются в насадки паяльника до отметки заданной глубины сварки. С этого момента можно начать отсчет длительности прогрева. По завершению процесса следует снять изделия с нагревающих частей сразу, без поворотов и, произвести соединение на ранее отмеченную глубину.

Не рекомендуется вдвигать контур в фасонную часть очень глубоко, что повлияет на перекрытие водяного тока. При сплавлении деталей требуется жесткая фиксация или корректировка соединения. По окончанию плавления элементов необходимо дать остыть стыку, что образует монолитную конструкцию водопроводной или отопительной системы. Время сварки, исходя от сечения и глубины термического воздействия указано в табличных данных:

Сколько стоят трубы бытового назначения?

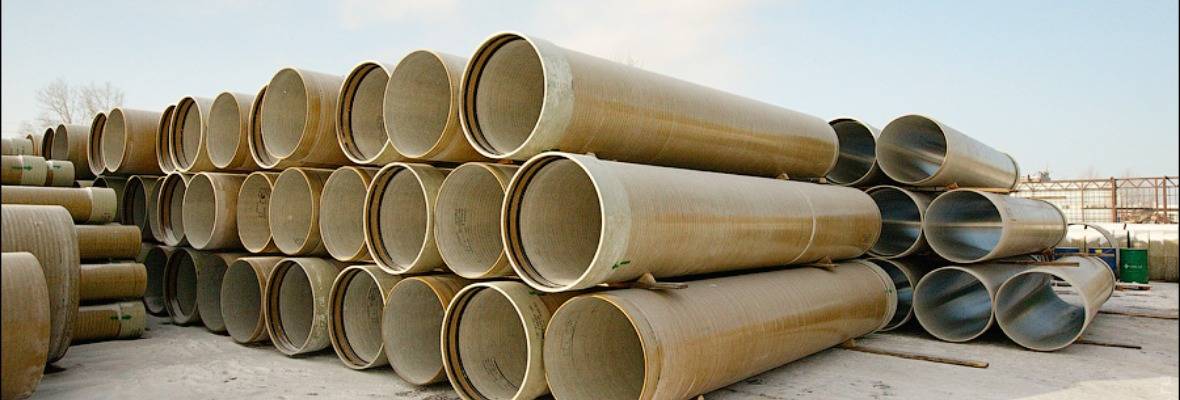

Стоимость труб с большим сечением

Согласно ГОСТ 18599-2001, применение магистралей ПП допускается при монтаже или смене водопровода, обустройства автополива, бассейна или подъема воды из артезианского источника. Трубы ПНД используются для прокладки на прямых участках по 120 см и бухтах по 1000, 2000 см. Они характеризуются гладким внутренним и наружным покрытием. Правилами СНиП разрешено наличие дефектов в пределах допустимых отклонений, исключена возможность образования пузырей или трещин, сторонних включений.

Трубы с большим диаметром классифицируются на основе регламентируемых параметров, определяющих их назначение.

Маркировка полиэтиленовых труб: ПЭ80 и ПЭ100. Первый вариант характеризуется отличными потребительскими свойствами для магистрали небольшого размера (до 90мм). Маркировка ПЭ100 определяет значительную экономию на материале при прокладке трубопровода с большим сечением. Отдельно учитывается показатель стойкости магистрали ПНД к давлению на стенки (SDR), он рассчитывается путем простого отношения сечения труб ПЭ к толщине перестенок. Вместе с уменьшением полученного значения растет показатель прочности.

Видео

Написать отзыв

Ваше имя:

Ваш EMail: (не для публикации)

Ваш город:

Ваш отзыв:

Примечание: HTML разметка не поддерживается! Используйте обычный текст.

Оценка: Плохо Хорошо

Введите код, указанный на картинке:

Как выбрать трубу для центрального отопления?

Если вы задаетесь вопросом, как выбрать трубу для центрального отопления , вы находитесь в правильном месте. Здесь мы описываем различные трубы и их функции в системах центрального отопления. Мы также предоставляем информацию об установке этих труб, чтобы вы могли легко установить их в своем доме. Давайте начнем.

Какой трубопровод следует использовать для водяной системы отопления

При выборе подходящей трубы для вашей гидравлической системы у вас есть множество вариантов трубопроводов. Самые популярные варианты:

Трубы из АБС-пластика
Трубы из ПВХ
Трубы из PEX

Каждая из этих труб имеет свои преимущества и недостатки, и некоторые из них подходят лучше, чем другие. После многих лет испытаний и экспериментов мы обнаружили, что трубы PE-RT обеспечивают наилучшие характеристики в водяных системах отопления. Трубы PE-RT обеспечивают превосходную универсальность в условиях горячей и холодной воды. Эти трубы являются лучшим вариантом для бытовых систем трубопроводов.

Какой размер трубы следует использовать для центрального отопления?

При использовании труб для центрального отопления необходимо учитывать все детали. Вы должны выбрать размер трубы центрального отопления в соответствии с рекомендациями экспертов и профессионалов. Все они предлагают брать разные размеры труб для горячей и холодной воды. Если вы задаетесь вопросом, какую трубу выбрать для центрального отопления 15 мм или 22 мм, ответ прост. Для прогона между радиатором салона и следующим на очереди (залом) необходимо установить трубу 15 мм.

Для следующей зоны, где расположена кухня, можно опять же использовать трубу 15мм. То же самое касается радиатора столовой. Еще одна область, требующая надлежащего трубопровода, — это гостиная и контур наверху, который обрабатывает полную энергетическую нагрузку дома. В этой области вы должны использовать 22-миллиметровую трубу, чтобы управлять общей емкостью.

Трубопровод между котлом и ответвлениями, котлом и баком горячей воды обычно должен быть 22 мм. Для всех остальных зон можно использовать трубы диаметром 15 мм.

Подходит ли пластиковая труба центрального отопления?

Возможно, вы слышали истории о том, что пластиковые трубы центрального отопления не являются хорошим вариантом для вашей жилой или коммерческой недвижимости. На самом деле, эти пластиковые трубы очень гибкие, и вы можете легко установить их в подполе вашей квартиры или дома. Они являются лучшей альтернативой медным трубам, потому что вы можете использовать их в различных вариациях и размерах.

Пластиковые трубы, уложенные под полом, могут быть очень эффективными и долговечными. Вы можете легко обрезать их до нужного размера, а общая установка намного проще, чем установка медных труб. Еще одним преимуществом пластиковых труб является то, что их можно монтировать без пайки и пламени, что снижает затраты. В целом, пластиковые трубы дешевле и столь же эффективны, как и медные трубы.

Как долго служат пластиковые трубы центрального отопления?

Прочность и эффективность пластиковых труб превосходны. При правильном уходе пластиковые трубы могут прослужить до 25 лет. Резиновые уплотнения имеют тенденцию разрушаться при установке пластиковых труб, поэтому количество лет ограничено. Тем не менее, 25-летнего периода вполне достаточно, чтобы выбрать пластиковые трубы для своих решений по центральному отоплению.

Подходит ли труба PE-RT для центрального отопления?

PE-RT — гибкий пластиковый материал, идеально подходящий как для холодного, так и для горячего водоснабжения. Когда вы выбираете лучшую систему труб для центрального отопления, вы должны взвесить все преимущества и недостатки. Именно тогда вы приходите к трубам PE-RT как к лучшему решению для вашего дома.

Поскольку PE-RT является очень гибким материалом, с ним будет легче справиться с изгибами и углами. Помимо гибкости, вам не придется иметь дело с дополнительными затратами на установку. Вы также получаете такие функции, как:

Меньший потенциал коррозии благодаря кислородным барьерам
Более эластичная и термическая память
Нет дополнительных затрат на ангары
Вы можете легко собрать его конструкцию заранее

Все эти преимущества определяют трубы PE-RT как лучший вариант для систем центрального отопления. В конце концов, PE-RT соответствует всем стандартам и кодам традиционной системы маркировки (CPC, UPC, UMC, IPC, IBC, IMC и IRC).

Сводка

Теперь, когда вы знаете все аспекты этого предмета, выбрать подходящую трубу для вашего дома будет легче. Центральное отопление — очень сложный механизм, и для его реализации в конкретном месте требуется много тяжелой работы и самоотверженности. По всем этим причинам вам необходимо выбрать подходящие трубы центрального отопления для вашего проекта.

В China LESSO мы понимаем ваши потребности и желания, когда речь идет о центральном отоплении. Мы предоставляем нашим клиентам широкий спектр продуктов и услуг, которые делают наши дома лучше. Трубы для отопления Lesso — это лучший выбор для вашей системы отопления. Мы работаем с лучшими производителями и используем лучшие материалы, которые доказали свою эффективность.

Вы можете связаться с нашей службой поддержки для получения дополнительной информации о трубах отопления Lesso. Мы будем рады помочь в вашем проекте центрального отопления, чтобы сделать ваш дом хорошим местом для жизни. Станьте одним из наших довольных клиентов и узнайте, почему отопительные трубы Lesso обеспечивают превосходное отопление в вашем доме. Откройте для себя наш широкий ассортимент продукции и внесите свой вклад в большую семью довольных клиентов продуктов и услуг China Lesso.

Газопровод: простое определение

Газовая система в вашем здании имеет решающее значение для вашей безопасности и безопасности других жильцов. Качественная газопроводная система обеспечивает как

Подробнее »

Труба

Окончательное руководство по трубе напольного отопления

В домах используются различные системы отопления, и подогрев пола является одним из лучших способов обогреть дом. Напольное отопление может излучать

Подробнее »

Потенциальные опасности пластиковых труб – тепловые насосы John Cantor

(Обратите внимание, если вы читаете это, вас также может заинтересовать мой симулятор потока/давления) не способствует аналитическому мышлению. Может быть, поэтому мне следует меньше удивляться, когда я сталкиваюсь с сантехниками, которые думают, что медные и пластиковые трубы взаимозаменяемы.

Прежде чем вы подумаете, что я антипластиковая труба… Это не так. Пластик нужного размера абсолютно нормально.

Помимо экологических соображений материала, более прямым вопросом является скорость потока и перепады давления. Размер отверстия пластика значительно меньше, чем у меди, и кажется, что это часто упускается из виду. Если установщики выберут пластиковую трубу вместо медной, не проверив правильно размер, это может отрицательно сказаться на производительности теплового насоса.

(Если вы заснете на полпути — прочитайте сценарий в конце)

Что касается материалов из пластика и меди, то может показаться, что общая энергия, затрачиваемая на добычу и производство меди, намного больше. чем общая энергия (включая сырую нефть для производства пластика) для производства пластиковых труб. Вот один сайт, на котором эта тема обсуждается, хотя и не обязательно беспристрастно.

Другим фактором, который в основном влияет на участки трубопровода до горячих кранов и т. д., является теплоемкость материала трубы. У пластика относительно высокая удельная теплоемкость, а стенка толще, но он легкий. Чистая теплоемкость этих двух довольно схожи.

(Ощущение холода от меди больше связано с теплопроводностью руки, чем с теплоемкостью)0003 внутренний диаметр отверстия . Это может оказать очень заметное влияние на энергоэффективность системы.

Все метрические трубы измеряются по наружному диаметру. Как видно, при обычных размерах труб (внешних диаметрах) эквивалентные пластиковые трубы имеют значительно меньшую внутреннюю площадь по сравнению с медными. Это имеет резкое влияние на характеристики потока.

Приведенные ниже графики иллюстрируют примеры относительных внутренних размеров обычных труб.

(см. Водный стандарт AECB)

Краткое примечание о гладкости. Кажется, распространено мнение, что пластик «гладче», чем медь, но «гладкость» внутренней стенки у них примерно одинаковая. Однако пластик может быть цельным с медленными изгибами. В другом смысле этого слова, это, безусловно, «гладче», чем медь с узкими коленями. Что касается внутренней поверхности, мы можем предположить, что эти два материала примерно одинаковы.

Несмотря на то, что довольно легко определить падение давления в результате определенного расхода в конкретной трубе, на втором графике можно сразу увидеть относительную пропускную способность, поскольку площадь поперечного сечения приблизительно указывает пропускную способность .

Если требуется определенный расход, то мы можем найти необходимое давление по всей длине трубы (от начала трубы до конца трубы). Внутреннее отверстие должно быть выбрано таким образом, чтобы циркуляционный насос не был слишком большим и энергозатратным.

На этом графике показано приблизительное давление, необходимое для поддержания определенного расхода для одного конкретного примера фиксированной длины трубы. Как видно, перепад давления вдоль рассматриваемой трубы сильно различается, поэтому толщина стенки имеет очень большое значение.

В этом примере мы видим, что медную трубу диаметром 15 мм можно использовать с обычным насосом центрального отопления (показан при напоре 3,6 м, 36 кПа). Однако, если бы был выбран пластик, то для достижения требуемого потока потребовался бы напор почти 9 м, что намного превышает возможности обычных циркуляционных насосов. С другой стороны, если бы был выбран пластик толщиной 22 мм, требования к давлению составляли бы всего 1 м напора (10 кПа), что, вероятно, привело бы к очень низкому энергопотреблению циркуляционного насоса.

В реальной жизни мы, как правило, имеем насос, подключенный к системе трубопроводов, и получаемый расход определяется балансом между давлением, создаваемым насосом, и «ограничением» всего контура трубопровода.

Существует общее беспокойство по поводу ограничений, вызванных вставками (ребрами жесткости), необходимыми в соединениях. Они ограничивают диаметр отверстия, но они настолько короткие, что влияние на поток намного меньше, чем может показаться.

Для нашего окончательного графика мы рассмотрим трубу, циркулирующую с помощью электронного насоса с фиксированным давлением (Alpha и т. д.)

На приведенных выше графиках показаны относительные изменения расхода, которые могут возникнуть при фиксированном давлении. Если выбранная труба слишком мала, может потребоваться циркуляционный насос большего размера, чтобы компенсировать дополнительное ограничение, вызванное маленьким внутренним отверстием.

Дело в том, что при выборе пластика вместо меди того же номинального размера система может потенциально пострадать, если размер не будет проверен. Конечно, нет проблем с использованием пластика, если он подходящего диаметра. Действительно, 28-миллиметровый пластик может быть идеальным выбором для соединений от теплового насоса просто для минимизации передачи шума. Наилучшее конечное решение часто представляет собой смесь пластика и меди по множеству причин.

Все это подчеркивает, насколько сильно толщина стенки влияет на скорость потока и требования к давлению насоса, но как это приводит к снижению COP?

Сценарий (на основе того, что я наблюдал при переоборудовании амбара)

Рассмотрим радиатор на большом расстоянии от теплового насоса. Расход связан с перепадом давления, который непосредственно связан с длиной участка трубы, и, конечно же, требуемый расход зависит от размера помещения (чем выше потребность в тепле, тем больше требуется расход). В данном случае комната большая.

Выбор размера трубы по умолчанию будет обычным 15 мм (внешний диаметр), но если подсчитать суммы, может стать очевидным, что выбор должен быть между 15 мм медью или 22 мм пластиком.

Как труба со слишком маленьким диаметром может повлиять на COP?

Радиаторы должны быть сбалансированы, как правило, с помощью дроссельных клапанов (запорных клапанов) на небольших радиаторах и радиаторах с более короткими участками трубопровода. Однако на самом деле этого довольно сложно добиться с тепловым насосом, потому что разница температур (вода на входе и на выходе) может составлять всего 5 градусов (°C). (Намного легче измерять и регулировать, когда разница температур больше).

Не идеально и не просто дросселировать большинство других радиаторов в системе, и существует дополнительный риск того, что циркуляционный насос не сможет справиться с этим.

Вероятным результатом любых «ограничительных» участков трубопровода будет снижение скорости потока к радиатору. Это приведет к тому, что значительная часть (нижняя часть) радиатора будет холодной, а теплоотдача в это помещение уменьшится.

Очевидным действием для компенсации нехватки тепла было бы увеличение температуры подачи путем увеличения настройки кривой нагрева теплового насоса. т.е. повышение температуры потока, скажем, с 40 до 45°C. Теперь тепловой насос должен нагреть ВСЮ воду на 5 градусов выше. Это, вероятно, снизит COP на 10-12%.

Все это указывает на то, что ни в коем случае нельзя считать медь и пластик взаимозаменяемыми без учета перепадов давления и диаметров. Кроме того, мы также подчеркнули важность балансировки радиатора. В идеале трубы, идущие к радиаторам, должны быть проложены, а размеры отверстий выбраны таким образом, чтобы скорость потока была примерно правильной без необходимости значительной регулировки клапана. Небольшая дополнительная работа над дизайном значительно облегчит жизнь после этого.

Всем, кому интересна дополнительная информация о потоках воды – этот сайт очень интересен
http://www.johnhearfield.com/Water/Water_in_pipes.htm

Здесь вы можете ввести размеры труб и узнать требования к давлению для достижения определенного расхода. А здесь

ASTM D1785 и ASTM F441

Типовой вес и размеры промышленных труб из ПВХ и ХПВХ, равных стальным трубам графиков 40 и 80, указаны в таблице ниже.

Стандартные технические условия ASTM D1785 для поли(винилхлоридных) (ПВХ) пластиковых труб, сортаменты 40, 80 и 120 изготовлен для удовлетворения потребностей широкого спектра промышленных, коммерческих и жилых систем трубопроводов. ASTM D1785 распространяется на трубы для систем водоснабжения и орошения.
ASTM F441 Стандартные технические условия для пластиковых труб из хлорированного поливинилхлорида (ХПВХ), сортаменты 40 и 80

Трубы из хлорированного поливинилхлорида (ХПВХ) можно использовать для распределения воды при повышенных температурах.

Вставьте трубы из ПВХ и ХПВХ в 3D-модели Sketchup с помощью бесплатного плагина Engineering ToolBox!

PVC and CPVC Pipes — Schedule 40
Nominal Pipe Size (inches)	Outside Diameter (inches)	Minimum Wall Thickness (inches)	Inside Diameter ^) (inches)*	Weight (lb/ft)
Nominal Pipe Size (inches)	Outside Diameter (inches)	Minimum Wall Thickness (inches)	Inside Diameter ^) (inches)*	PVC	CPVC
1/2	0. 840	0.109	0.622	0.16	0.17
3/4	1.050	0.113	0.824	0.21	0.23
1	1.315	0.133	1.049	0.32	0.34
1 1/4	1.660	0.140	1.380	0.43	0.46
1 1/2	1.900	0.145	1.610	0.51	0.55
2	2.375	0.154	2.067	0.68	0.74
2 1/2	2.875	0.203	2.469	1.07	1.18
3	3.500	0.216	3.068	1.41	1.54
4	4.500	0. 237	4.026	2.01	2.20
5	5.563	0.258	5.047	2.73
6	6.625	0.280	6.065	3.53	3.86
8	8.625	0.322	7.981	5.39	5.81
10	10.750	0.365	10.020	7.55	8.24
12	12.750	0.406	11.938	10.01	10.89
14	14.000	0,437	13.124	11,80
16	16.000	0.5007.102668	16.000	0.5007 0.50070267.10268	16.000	.0268	15.43

для размеров 1/4 «, а больше ASTM D1785. доступны как CTS — размер медной трубы — трубы для водопровода

.0267 3.05

Трубы из ПВХ и ХПВХ — Schedule 80
Номинальный размер трубы (inches)	Outside Diameter (inches)	Minimum Wall Thickness (inches)	Inside Diameter ^) (inches)*	Weight (lb /ft)
Номинальный размер трубы (inches)	Outside Diameter (inches)	Minimum Wall Thickness (inches)	Inside Diameter ^) (inches)*	PVC	CPVC
1/2	0.840	0.147	0.546	0.20	0.22
3/4	1.050	0.154	0.742	0.27	0.30
1	1.315	0.179	0.957	0.41	0.44
1 1/4	1. 660	0.191	1.278	0.52	0.61
1 1/2	1.900	0.200	1.500	0.67	0.74
2	2.375	0.218	1.939	0.95	1.02
2 1/2	2.875	0.276	2.323	1.45	1.56
3	3,500	0,300	2,900	1,94	2,09
4	4,500	0,3777668	4,500	0,3777668	4,500	0,3777668	4,500	0,3777668	4,500	0,3777668	4,500
5	5.563	0.375	4.813	3.87
6	6.625	0.432	5.761	5.42	5. 82
8	8.625	0.500	7.625	8.05	8.83
10	10.750	0.593	9.564	12.00	13.09
12	12.750	0.687	11.376	16.50	18.0
14	14.000	0.750	12.500	19.30
16	16.000	0.843	14.314	25.44

^*) Inside Diameter = Outside Diameter — 2 x Minimum Wall Thickness

1 фунт = 0,4536 кг
1 футов (нога) = 0,3048 м
1 в (дюйм) = 25,4 мм

PVCEST -stiride 9029

PVC -ESTRIDE -ESTRIDE

PVSESTISLE

PVSESTIOL.

самая распространенная пластиковая труба. ПВХ имеет плохую устойчивость к растворителям и используется как для работы под давлением, так и без давления. ПВХ одобрен для систем питьевой воды.

прочный и жесткий
устойчивый к различным кислотам и основаниям
может повреждаться некоторыми растворителями и хлорированными углеводородами
максимальная рабочая температура 140 ^o F (60 ^o C)
может использоваться для систем водоснабжения, газоснабжения и канализации

90 в системах горячего водоснабжения

не используется

Operating Temp (°F)	Operating Temp (°C)	De-Rating Factor
73	22.8	1.00
80	26.7	0.88
90	32.2	0.75
100	37. 8	0.62
110	43.3	0.51
120	48.9	0.40
130	54.4	0.31
140	60	0.22

ХПВХ — хлорированный поливинилхлорид

ХПВХ представляет собой химическую модификацию ПВХ с дополнительным атомом хлора в структуре, что увеличивает рабочую температуру примерно до 180 — 200°F (82 — 93°C) . Размеры и другие свойства очень похожи на ПВХ.

Рабочая температура (°F)	Рабочая температура (°C)	Коэффициент снижения
73 — 80	22.8 — 26.7	1.00
90	32.2	0.91
100	37.8	0.82
110	43.3	0. 72
120	48.9	0.65
130	54.4	0.57
140	60	0.50
150	65.6	0.42
160	71.1	0.40
170	76.7	0.29
180	82.2	0.25
200	93.3	0.20

Внимание!

ASTM D2665 охватывает дренажные, канализационные и вентиляционные трубы и фитинги из ПВХ. — и системы распределения холодной воды».

Сравнение и различия труб ХПВХ и ПВХ

Перейти к содержанию

Основное различие между ХПВХ и ПВХ заключается в диапазоне температур, который каждый из них способен выдерживать . ХПВХ может выдерживать температуры до 200° по Фаренгейту, а ПВХ — до 140° по Фаренгейту. Выше этих температур и ХПВХ, и ПВХ начинают размягчаться, увеличивая риск выхода из строя соединений и труб и, следовательно, выхода из строя водопроводной системы.

Грунтовки, растворяющие клеи и связующие вещества для ПВХ и ХПВХ различаются из-за различий в химическом составе материала. Например, цементы на растворителях из ХПВХ должны соответствовать спецификациям ASTM F493, а клеи на растворителях из ПВХ должны соответствовать спецификациям ASTM D2564 . По этой причине трубы и фитинги из ХПВХ и ПВХ, а также их растворители и связующие вещества не должны использоваться взаимозаменяемо. Помимо соответствия спецификациям ASTM, в зависимости от размера трубы и предполагаемого применения требуются различные растворяющие клеи, поэтому проверьте контейнеры с продуктом, чтобы убедиться, что вы используете правильный реагент для правильного применения.

ПВХ поставляется только с номинальным размером трубы, тогда как ХПВХ доступен как с номинальным размером трубы, так и с медной трубой. ХПВХ обладает большей гибкостью, чем ПВХ, и требует поддержки с интервалом в три фута для сохранения своего положения.

Стоимость7

Характеристика	График 40 ПВХ	График 80 ПВХ	График 40 ХПВХ	График 80 ХПВХ
0,40 $/фут	0,52 $/фут	2,50 $/фут	3,02 $ / фут
Цвет	белый, темно-серый	белый, темно-серый	светло-серый, кремовый, желтый	светло-серый, кремовый, желтый
Торцевая форма	обычная, раструб	обычная, раструб	обычный	обычный
Максимальное рабочее давление	450 фунтов на квадратный дюйм	630 пси	450 фунтов на квадратный дюйм	630 фунтов на квадратный дюйм
Прочность на растяжение	7500 фунтов на квадратный дюйм	7500 фунтов на квадратный дюйм	8200 пси	8200 пси
Стандартная длина	10 футов, 20 футов	10 футов, 20 футов	10′	10′
Размеры	НПС	НПС	НПС, CTS	НПС, CTS
Максимальная температура	140°F	140°F	200°F	200°F
Минимальная температура	33°F	33°F	33°F	33°F

Общее применение как для ХПВХ, так и для ПВХ

Промышленное использование

Прокладка подземных проводов
Инфраструктура водопровода, дренажа и канализации
Доставка и распределение питьевой и технической воды
HVAC, дымоход, вытяжка и вентиляция
Сельское хозяйство, животноводство и сельскохозяйственные ирригационные системы

Жилые помещения

Домашние ирригационные и спринклерные системы
Домашний вентиляционный канал
Распределение питьевой воды
Жилая сантехника, дренаж, канализационная инфраструктура

Рекреационный

Импровизированные палатки и затененные места для сидения
Каркасы для теплиц, навесов и приподнятых грядок
DIY проекты и поделки

Для получения дополнительной информации о том, для чего используется ПВХ и трубы из ПВХ, прочитайте нашу статью Для чего используется ПВХ .

Характеристики и свойства

ХПВХ и ПВХ Визуальные сходства и различия

Трубы из ПВХ белого или темно-серого цвета.
ХПВХ имеет не совсем белый, светло-серый или желтый цвет.
Технические характеристики обоих типов труб напечатаны сбоку для удобства проверки.
Оба типа труб доступны с гладкими концами и раструбными концами.
Оба имеют толщину Schedule 40 и Schedule 80.
Schedule 40 также поставляется с фитингами Class 125.
доступен длиной 10 футов и 20 футов.
CPVC доступен длиной 10 футов и 20 футов.
Определенные диаметры труб из ПВХ и труб из ПВХ для мебели теперь доступны в секциях по 5 футов .

Свойства ХПВХ и ПВХ

Оба материала устойчивы к коррозии и разложению под действием химических веществ, классифицируемых как кислоты, щелочи или неорганические вещества.
составляет 140° по Фаренгейту.
CPVC составляет 200° по Фаренгейту.
Дополнительный хлор в ХПВХ повышает химическую стойкость и помогает предотвратить образование бактерий/биопленки внутри труб.
Оба ударопрочные и долговечные.
Оба безопасны для использования с питьевой водой при наличии сертификата ANSI/NSF 61.

Особые указания

При нагревании, плавлении или горячей резке ПВХ или ХПВХ выделяются токсичные пары ( диоксин и гидрохлорид ).
При работе с ПВХ или ХПВХ работайте в хорошо проветриваемом помещении в соответствующей защитной одежде, включая перчатки, защитные очки и респиратор, если таковой имеется.
Для сварки растворителем для каждого материала требуется грунтовка и цементный растворитель (клей для труб ), специально предназначенные для использования с ПВХ или ХПВХ. Тип клея на растворителе может варьироваться в зависимости от предполагаемого применения трубы.
дешевле, чем ХПВХ, и оба материала дешевле, чем трубы из меди, железа или нержавеющей стали.
имеют размеры по номинальному размеру трубы ( NPS ) стандарту размеров ( NPS относится к внутреннему диаметру трубы ).
CVPC соответствуют номинальному размеру трубы ( NPS ) и размеру медной трубы ( CTS ) стандартному размеру ( CTS относится к наружному диаметру трубы ).

Что такое труба из ПВХ?

Поливинилхлорид , обычно используемый для изготовления водопроводных труб и фитингов, представляет собой искусственный пластик с добавлением стабилизаторов, предотвращающих окисление и разложение. Как видно на изображении ниже, химический состав ПВХ состоит из двух атомов углерода, связанных вместе периметром из трех атомов водорода и одного атома хлора, соединенных одинарными связями. Эта отдельная молекулярная единица ( мономер ) затем дополнительно связывается вместе с другими молекулами точно такой же структуры с образованием цепей ( полимер ), которые экструдируются в виде ПВХ для образования изделий из ПВХ, таких как трубы.

Молекула поливинилхлорида

Поливинилхлоридная смола Код

Первоначально представлен на рынке канализации, дренажа и водоснабжения США в 1950-х годов, сегодня в эксплуатации находится более двух миллионов миль труб из ПВХ. ПВХ спроектирован таким образом, чтобы противостоять окислению и разложению, что делает изделия и трубопроводы из ПВХ очень прочными. При правильной установке трубы из ПВХ способны прослужить 50 лет и более. Причины, по которым ПВХ может выйти из строя, включают в себя: плохо проклеенные стыки или корни деревьев, смещающие подземные линии или зарывающиеся в саму трубу.

Подробнее о том, что такое ПВХ, характеристиках и свойствах пластика, читайте в статье нашего ресурса Что такое ПВХ | Что такое НПВХ .

Физические характеристики труб из ПВХ

Цвет труб из ПВХ традиционно белый или темно-серый, на боковой стороне напечатано техническое описание трубы. ПВХ доступен как в жесткой форме (, также известный как нПВХ: обычно используется в строительстве и трубопроводах ), так и в гибкой форме ( пластифицированный ПВХ, известный просто как ПВХ: встречается в изоляции электрических кабелей ). Обе формы ПВХ безопасны на ощупь и в обращении, и не выделяют химикатов при использовании по назначению производителя.

Монтаж труб из ПВХ

ПВХ можно резать пилами и приклеивать к другим трубам и фитингам из ПВХ без использования тепла или пламени, как это необходимо для сварки медных или железных труб. Для некоторых применений вы можете решить, что необходимо нагреть трубу, чтобы сделать ее более гибкой — обязательно наденьте защитные перчатки, респиратор и защитные очки, чтобы предотвратить ожоги и воздействие паров. Когда ПВХ обесцвечивается под воздействием тепла, он горит, и все работы должны быть немедленно прекращены и изменены, чтобы предотвратить попадание чрезмерных токсинов в воздух.

Ограничения для труб из ПВХ

Максимальная температура ПВХ составляет 140° по Фаренгейту. Для применений, требующих более высоких температур, рекомендуется ХПВХ ( хлорированный поливинилхлорид ). ХПВХ предлагает некоторые преимущества по сравнению с ПВХ, но по несколько более высокой цене.

Использование труб из ПВХ

Допустимое использование труб из ПВХ зависит от области применения и местных строительных норм и правил. Хотя и ПВХ, и ХПВХ подходят для систем водоснабжения, газоснабжения и канализации, многие сантехники настоятельно рекомендуют ХПВХ для линий горячей воды и ПВХ для линий холодной воды. Поскольку максимальный температурный порог ПВХ составляет 140 ° по Фаренгейту, его использование не рекомендуется в тех случаях, когда температура жидкостей, которые он будет переносить, или температура окружающей среды будет регулярно приближаться, оставаться постоянной или превышать эту пиковую температуру. В таких ситуациях рекомендуется использовать ХПВХ, поскольку его пороговая температура составляет 200° по Фаренгейту. Вы можете быть удивлены, узнав, что температура воды в домашних условиях не должна превышать 140° по Фаренгейту:

Согласно Комиссии по безопасности потребительских товаров , водонагреватели могут быть настроены на 140° по Фаренгейту, но должны подавать воду при 120° по Фаренгейту, чтобы предотвратить ошпаривание и ожоги в душе.
Посудомоечные машины лучше всего работают при температуре 140 градусов по Фаренгейту или ниже.
По данным Национального института спа и бассейнов, гидромассажные ванны теперь рассчитаны на нагрев до максимальной температуры 104 ° по Фаренгейту.
Максимальная температура стиральной машины достигает 140° по Фаренгейту.

Что такое труба из ХПВХ?

ХПВХ представляет собой термопласт, полученный путем дальнейшего хлорирования поливинилхлоридной смолы. Это означает, что его химический состав состоит из двух атомов углерода, связанных друг с другом, с двумя атомами водорода и двумя атомами хлора, связанными с этой двойной углеродной единицей. Эта молекула соединяется с другими, образуя полимерные цепи ХПВХ. ХПВХ обеспечивает превосходную стойкость к деградации и длительный срок службы. Фактически, первые системы трубопроводов с использованием ХПВХ появились в 1959 и до сих пор работают без проблем.

Для получения дополнительной информации о том, что такое ХПВХ, его характеристиках, свойствах и обычном использовании, прочитайте нашу статью Что такое ХПВХ .

Внешний вид труб из ХПВХ

Трубы из ХПВХ имеют два размера: номинальный размер трубы ( NPS относится к диаметру внутреннего отверстия трубы ) и размер медной трубы ( CTS относится к внешнему диаметру трубы ). ). Часто трубы, использующие систему NPS, светло-серые, а трубы, использующие систему CTS, желтые. Оба типа труб будут иметь свои характеристики, напечатанные сбоку.

Сходства ХПВХ и ПВХ

Безопасно использовать ХПВХ там, где можно использовать ПВХ. Как ПВХ, так и ХПВХ считаются безопасными для транспортировки питьевой воды , т. е. воды для приготовления пищи, питьевой воды и воды для купания, но следует использовать только сантехнику, прошедшую сертификацию ANSI/NSF 61. ХПВХ и ПВХ обладают значительной химической стойкостью и в значительной степени устойчивы к разложению кислотой, щелочью и большинством неорганических химикатов. Тем не менее, оба материала требуют УФ-стабилизаторов или подземной установки, чтобы предотвратить повреждение от солнца.

ХПВХ и ПВХ — более тихая, простая в установке и менее дорогая альтернатива медным и железным трубам, особенно в сантехнических применениях. Поскольку они являются термопластами, они имеют внутреннюю изоляцию, которая уменьшает образование конденсата на трубах и поддерживает температуру как холодной, так и горячей воды лучше, чем медные трубы.

Они доступны одинаковой длины с одинаковыми вариантами формы концов. Поскольку в их химическом составе содержится галоген — элемент хлора, — их структура стабильна и изначально не поддерживает горение. Эта стабильность также ингибирует реакции окисления, в результате чего ПВХ и ХПВХ имеют длительный срок службы. Каждый материал часто можно определить по цвету трубы, а если нет, то по маркировке производителя, расположенной на боковой стороне трубы.

Так что же выбрать?

Труба из ПВХ

Недорогая, при температуре до 140° по Фаренгейту, наиболее подходящая для рекреационных целей, жилищного строительства, проектов «сделай сам» и распределения холодной воды. Ищите трубы ПВХ для продажи или для сравнения цен?

Труба ПВХ сортамента 40
Труба из ПВХ сортамента 80

Труба из ХПВХ

Превосходная стойкость и производительность, температура ниже 200° по Фаренгейту, наиболее подходит для коммерческого применения, обработки химикатов и распределения горячей воды. Ищете трубы ХПВХ для продажи или для сравнения цен?

Труба из ХПВХ сортамента 80

Другие ресурсы

Металлопластиковые трубы для отопления: дефекты, отзывы, монтаж, диаметры

Содержание статьи:

Конструкция из пластиковых труб
Специальные свойства
Монтаж пластиковых труб
Производители металлопластиковых труб и их цены
отзывов

Металлопластиковые трубы одними из первых появились в качестве альтернативы традиционным стальным трубам. Отличаются простой технологией монтажа, возможностью делать сложные магистрали с множеством поворотов, гладкой поверхностью. А вот что на практике представляют собой металлопластиковые трубы для отопления: отзывы, монтаж, диаметры, недостатки и преимущества помогут оценить актуальность их применения.

Строительство из пластмассовых труб

Схема пластиковых труб

Современные металлопластиковые трубы для радиаторов получили свои уникальные свойства благодаря использованию полимерных материалов. Для их изготовления используется сшитый полиэтилен. Но так как он не обладает необходимой жесткостью, для придания трубам необходимых технических свойств устанавливается дополнительный слой алюминиевой фольги.

Технология изготовления позволяет изготавливать различные диаметры пластиковых труб для отопления. Для этого используется метод экструзии, суть которого заключается в установке внешнего и внутреннего слоя полиэтилена на алюминиевую основу. В качестве связующего используется специальный клей. Итоговые технические характеристики металлопластиковых труб отопления позволяют эксплуатировать их даже при высокотемпературной работе системы. Кроме того, следует отметить такие отличительные качества металлопластиковых труб:

Низкая теплопроводность. На самом деле магистраль не будет сильно нагреваться, тем самым снижая потери тепла на отопление;
Гладкая поверхность способствует снижению гидравлического сопротивления системы;
Небольшой удельный вес позволяет осуществить монтаж отопления из пластиковых труб самостоятельно;
Простая установка. Однако для соединения отдельных участков трубопровода необходимо использовать специальные механические фитинги. От качества обслуживания во многом зависит срок службы отопления без обслуживания.

Почему отзывы о металлопластиковых трубах отопления не всегда положительные? Это связано с большим количеством некачественной продукции на рынке и несоблюдением технологии монтажа.

Перед покупкой пластиковых труб следует изучить маркировку. Он указывает максимальную температуру воздействия и предельные значения давления.

Особые свойства

Ламинирование металлопластиковой трубы

Прежде чем рассматривать недостатки отопления из пластиковых труб — нужно объективно оценить их отрицательные стороны. Они являются результатом использования в качестве жесткой основы полимерных материалов и алюминиевой фольги. Хотя они не подвержены коррозии, в некоторых типах труб используется полимер, который разрушается под прямыми солнечными лучами.

Кроме того, необходимо учитывать разницу в тепловом расширении полимеров и алюминиевой оболочки. При резком нагреве слой полиэтилена расширится намного быстрее, чем фольга. Это приведет к расслаиванию конструкции. Учитывая этот фактор, возникает вопрос – можно ли использовать пластиковые трубы для отопления? Да, но при соблюдении следующих условий эксплуатации:

Сведение к минимуму проявления гидроударов и резких скачков температуры при нагреве;
Скрытая установка в тех частях помещения, где велика вероятность попадания солнечных лучей на трассу;
Отсутствие поверхностного натяжения, использование компенсационных контуров для снижения вероятности обрыва системы.

Технические характеристики пластиковых труб

Для принятия окончательного решения рекомендуется ознакомиться с техническими характеристиками металлопластиковых труб отопления. Для этого необходимо изучить данные таблицы.

Несмотря на то, что при монтаже отопления из пластиковых труб их можно погнуть – многократная деформация может привести к появлению трещин или сколов на поверхности. Это также следует учитывать при выполнении работ.

Как и стальные, металлопластиковые трубы могут разрушаться при воздействии отрицательных температур из-за расширения жидкости в них. В этом случае необходимо выполнить утепление ствола, а также монтаж греющего кабеля.

Монтаж пластиковых труб

Таблица расчета параметров отопления

Перед покупкой металлопластиковых труб для радиаторов следует правильно подобрать диаметр. При выполнении стандартного расчета следует учитывать, что производители указывают наружный размер. От него надо отнять две толщины стенки, чтобы получить значение полезного сечения. Так, для металлопластиковой трубы диаметром 20 мм для отопления размер внутренней полости составит 16 мм.

Калибратор пластиковых труб

Только после этого можно начинать монтаж трубопроводов. Для этого понадобится хотя бы минимальный набор инструментов – трубные ножницы, пружинный трубогиб и калибратор. Последний представляет собой стальной штифт стандартных диаметров.

Компрессионные и пресс-фитинги

Основными элементами крепления системы являются фитинги для металлических труб отопления. Отличаются они способом крепления к насадкам, а также материалом изготовления. Для создания качественного трубопровода рекомендуется использовать изделия из нержавеющей стали или латуни.

Типы фитингов

Типы фитингов:

Сжатие . Крепление происходит путем зажима плоскости трубы между фитингом и накидной гайкой;
Пресс-фитинг . Для установки требуется специальное обжимное устройство. Несмотря на высокую стоимость по сравнению с компрессионными, пресс-фитинги намного надежнее и практичнее.

Среди недостатков отопления из металлопластиковых труб можно выделить низкую надежность крепления монтажных узлов. Чаще всего это происходит при использовании компрессионных фитингов, так как для надежного соединения необходимо прикладывать достаточное усилие при затяжке накидной гайки.

Для монтажа надежной магистрали вам понадобятся не только хорошие металлопластиковые трубы для отопления, но и качественные пресс-фитинги.

Обжимные клещи можно взять напрокат. Но чтобы минимизировать время их использования — нужно заранее подготовить все остальные инструменты и компоненты.

Монтаж пластиковых труб

Порядок монтажа труб

В большинстве случаев негативные отзывы о металлопластиковых трубах отопления связаны с несоблюдением правил монтажа. Поэтому требуется изучить рекомендации производителей, а также ознакомиться с инструкцией по установке.

После того, как принято решение, что металлопластиковые трубы можно использовать для систем отопления, составляется схема монтажа. Для этого на плане дома наносится расположение магистралей, их основных узлов и составных частей. Затем рассчитывается количество необходимых материалов и комплектующих. Пошаговая процедура установки:

С помощью ножниц отрезается кусок трубы.
С помощью калибратора впускной патрубок выравнивается для установки в штуцер.
Установив пресс-фитинг, он зажимается. Для этого используются обжимные клещи.

Для хороших металлопластиковых труб отопления можно использовать пружиногиб. Однако следует соблюдать минимальный радиус изгиба в зависимости от сечения трубы.

Обжимные фитинги для металлических труб для системы отопления рекомендуется приобретать у того же производителя, что и трубы.

Производители металлопластиковых труб и их цены

Трубы и фитинги

Одним из определяющих факторов использования качественных металлопластиковых труб для радиаторов является их производитель. В настоящее время существует несколько ведущих компаний, продукция которых соответствует стандартам качества. Кроме того, в них приведены четкие инструкции по монтажу, выбору диаметров металлопластиковых труб системы отопления, а также рекомендации по их обслуживанию.

Henco

Этот бельгийский бренд является ведущим производителем пластиковых труб для систем отопления. Отличительной особенностью их продукции считается способ изготовления. Для этого алюминиевая труба формуется методом точечной лазерной сварки. Затем на внутреннюю и внешнюю поверхность наносится слой полиэтилена высокой плотности. В результате получается продукт с хорошими техническими характеристиками, присущими качественным металлопластиковым трубам отопления.

Pex

Благодаря последним разработкам специалистов Pex появилась возможность монтажа металлопластиковых труб в системе отопления с высокими температурами и давлением. С помощью полиэтилена высокой плотности и низкой плотности создаются трехмерные соединения. Это дает гарантию отсутствия расслаивания, а также повышает пороговое давление (до 20 атм.) и температуру (до +95).

Кроме того, детальная схема изготовления не допускает попадания кислорода в теплоноситель. Компания также производит фитинги для пластиковых труб в системах отопления.

Имя	Цена, руб.
Трубка Henco 16 мм	30
Трубка Henco, 20 мм	38
Трубка Pex, 16 мм	108
Трубка Pex, 20 мм	189
Компрессионный фитинг, 20 мм	82
Обжимной фитинг, 20 мм	172

Не рекомендуется использовать металлопластиковые трубы для центрального отопления. Причина — возможный гидроудар и резкие перепады температур.

Отзывы

Много слышал о недостатках отопления из пластиковых труб. Однако на свой страх и риск решил установить их в загородном доме. Подошел к делу основательно — выбрал качественные трубы и фитинги. После непродолжительного обучения мне удалось все смонтировать самому. Система работает 2 года без нареканий и поломок;
В свое время я слышал о хорошем качестве пластиковых труб. На мой выбор повлияли отзывы соседей и друзей. Однако столкнулся с одной проблемой — при скрытом монтаже необходимо устанавливать ревизионные люки на стыках труб. Это немного портило внешний вид скрытого отопления;
Проведя в своей квартире пластиковые трубы, пожалел об этом. «Спасибо» управляющей компании — постоянные перепады давления и температуры привели к расслоению труб. Пришлось заменить всю сеть.

Следует также учитывать ремонтопригодность пластиковых труб. Время замены для конкретного участка может измеряться минутами, если в доме есть минимальный набор инструментов.

Видеоинструкции по установке пластиковых труб:

Калибровка пластиковых труб — журнал HPAC

институт. МакНевин поделился историей пластиковых труб, а также советами по выбору размеров для коммерческого применения.

20 апреля в журнале HPAC Magazine был размещен последний выпуск 30 Mechanical Minutes, серии бесплатных вебинаров с виртуальным контентом для настоящих профессионалов.

В этом выпуске основное внимание уделено пластиковым напорным трубопроводам в коммерческой сантехнике с акцентом на растущее распространение пластиковых труб и вопросы размеров, когда речь идет о проектировании водопроводно-канализационных и отопительных систем.

Гостем этого эпизода был Лэнс МакНевин, частый автор HPAC 9.0229 и технический директор строительно-монтажного отдела Института пластмассовых труб. Это издание спонсировалось IPEX.

Урок истории
Для начала МакНевин поделился некоторыми сведениями о ранней истории использования пластиковых труб в строительной отрасли, которая восходит к 1950-м годам.
Самые первые водопроводные трубы из ХПВХ в жилых домах были установлены в 1959 году, а первые разработки труб PEX были начаты в 1960-х годах, а полномасштабное производство вышло на европейский рынок в 1972, и в 1990-х годах в Канаде он стал популярным для жилых помещений, а затем в 2000-х для коммерческого применения.
Другие материалы, такие как трубы из полипропилена и PE-RT, были впервые разработаны в Европе в 1980-х годах и представлены в Канаде в 2000-х годах.
С точки зрения строительных норм и правил, МакНевин поделился тем, что и ХПВХ, и PEX включены в Национальный строительный кодекс Канады с 1990-х годов, а полипропилен был принят в 1995 году, а PE-RT фигурирует в последнем Национальном сантехническом кодексе 2020 года, опубликованном в марте этого года. .
Хотя большинство сертифицированных пластиковых напорных трубопроводов можно использовать в коммерческих системах, некоторые материалы не доступны в требуемых размерах. Например, трубы PEX широко доступны диаметром до 2 дюймов. диаметр, в то время как ХПВХ и полипропилен сделаны из ½ дюйма. вплоть до 24 дюймов. и 30-дюймовый. или даже крупнее.
В полевых условиях сантехники обычно выбирают трубы из ХПВХ или полипропилена (включая PP-R и PP-RCT) из-за их жестких характеристик при прямолинейных установках. Примером могут служить вертикальные стояки в многоэтажных зданиях и горизонтальные коллекторы школы, многоквартирного дома или многоквартирного дома.
Логика такова, что вам не нужна гибкость вдоль стояка или коллектора, но вам нужны большие трубы и большой объем. Затем, когда дело доходит до отдельных классов, ванных комнат, квартир или гостиничных номеров, специалисты по установке выбирают более гибкие PEX или PE-RT.
MacNevin отмечает, что все трубопроводы, одобренные Кодексом, имеют номинальное давление для непрерывной работы 100 фунтов на квадратный дюйм при 180F, что дает монтажникам сантехники возможность беспрепятственно выбирать, где они хотят использовать жесткие трубы и где они хотят использовать гибкие напорные трубы.
Размеры пластиковых труб
Уточнив терминологию, МакНевин разъяснил вопросы размеров, поскольку размеры труб и трубы имеют различия в размерах, которые стоит пояснить.
«Мы называем все это трубами, но на самом деле между трубами и трубами существуют различия в размерах», — говорит он, и это также относится к пластиковым, медным и стальным трубам.
«Трубка» означает, что фактический наружный диаметр (НД) составляет ⅛ дюйма. больше номинального размера, он также известен как размер медной трубы (CTS).
«Труба» означает, что фактический внешний диаметр трубы соответствует наружному диаметру железной/стальной трубы того же номинального размера, размера железной трубы (IPS). «Поэтому, когда люди просят пластиковую трубу или пластиковую трубку, они действительно должны использовать правильную формулировку, чтобы убедиться, что они получат то, на что надеются». Он также добавляет, что полипропилен обычно соответствует европейским метрическим размерам.
Когда дело доходит до выбора правильного размера трубопровода для систем водоснабжения и отопления, вам необходимо знать:
1) Требуемый расход (галлонов в минуту или л/мин),
2) конкретный тип жидкости (вода или, возможно, смесь гликоля для гидроники),
3) температура жидкости (которая влияет на вязкость),
4) тип трубы, внутренний диаметр и гладкость, и
5), труба длина и соответствующие фитинги.
Лэнс МакНевин продемонстрировал типичный расчет с использованием Калькулятора проектирования пластиковых труб PPI.
Поскольку использование эмпирических правил не рекомендуется, МакНевин поделился тем, как проектировщики рассчитывают потери давления, скорость и число Рейнольдса, отраслевой стандарт, используемый для прогнозирования ламинарного или турбулентного течения жидкости.
Классическим уравнением, которое используется в промышленности для расчета потерь давления, является уравнение Дарси Вельсбаха. У Института пластиковых труб есть бесплатный онлайн-инструмент «Калькулятор конструкции пластиковых труб» (PlasticPipeCalculator. com), который можно использовать для расчета перепада давления и потери напора среди других вариантов.
Компания MacNevin предоставила зрителям краткое пошаговое руководство, демонстрирующее возможность выбора типа трубопровода и размера, типа стенки и диаметра трубы.
Дополнительные параметры калькулятора включают скорость потока, длину трубы, тип жидкости и среднюю температуру жидкости. Также могут быть включены отдельные фитинги, а затем онлайн-калькулятор выполнит работу, чтобы определить результирующий тип потока (ламинарный или турбулентный), падение давления, потери напора и скорость.
Потери давления и скорость являются двумя основными факторами, которые следует учитывать при выборе размеров трубопроводных систем, говорит МакНевин. Чтобы снизить затраты на перекачку и сэкономить энергию, конструкторы обычно стремятся поддерживать низкое трение и скорость, чтобы уменьшить шум и вибрацию.
И все же застой питьевой воды всегда вызывает беспокойство, поэтому вы хотите, чтобы вода двигалась. Слишком большие размеры трубопроводных систем могут привести к перерасходу средств и увеличению затрат на установку. С помощью калькулятора проектировщики могут опробовать различные варианты трубопроводов, чтобы найти наиболее подходящий вариант.
Число Рейнольдса
Кроме того, для систем водяного отопления существует особая цель оптимизации теплопередачи через стенку трубы, расположенной внутри пола или залитой бетоном снаружи в системе трубопроводов для таяния снега и льда.
Для этих применений минимальная скорость жидкости важна для оптимальной теплопередачи, чтобы способствовать турбулентному потоку.
«Вы хотите, чтобы вода двигалась достаточно быстро, чтобы она всегда перемешивалась, и у вас не было медленно движущихся пограничных слоев воды внутри стенки трубы (ламинарный поток)».
Чтобы предсказать профиль скорости и режим потока, вычисляется число Рейнольдса, чтобы определить «правильный» размер трубы. Как объясняет МакНевин, процесс проектирования и спецификации труб является итеративным, при этом эталонное число Рейнольдса, разделяющее ламинарный поток и турбулентный поток, составляет около 2300. Выше 2300 число Рейнольдса указывает на турбулентные режимы течения, которые обеспечивают приличную теплопередачу через стенку трубы.
Существует также переходный поток, скорость между ламинарным и турбулентным, но, как указывает Макневин, например, при лучистом нагреве пола, изгибы на 180 градусов в типичных трубах малого диаметра способствуют еще большему взбалтыванию и турбулентности для предотвращения ламинарного потока. поток, и поэтому большинство систем радиационного и таяния снега получают хорошую теплопередачу, даже если люди не проектировали это таким образом.
Тем не менее, если вы потратите время на расчет правильного размера и обеспечение турбулентного потока, это приведет к лучшим результатам.
«Это некоторые из факторов, о которых дизайнеры действительно должны думать при выборе размеров труб», — предлагает МакНевин.
«Это похоже на ситуацию Златовласки: ты не хочешь слишком много и не хочешь слишком мало, ты должен найти золотую середину и найти идеальную трубку.

Диаметры труб по Госту — полимерные и пластиковые теплотрассы.

Отечественные и зарубежные нормативные документы

Основные понятия и определения

Основные материалы для полимерных труб различного назначения

Диаметр трубы канализации

Диаметр труб для отопления

Диаметр труб для водопровода

Теплоизолированные трубопроводы Изопрофлекс и Касафлекс

Как разобраться в диаметрах водопроводных труб

Читать так же:

таблица, которая поможет найти изделие нужного типоразмера

Полипропиленовые трубы – что это такое

Виды полипропиленовых труб и фитингов: основные классификации

Технические характеристики полипропиленовых труб: основные позиции

Полипропиленовые трубы: таблица, содержащая диаметры и другую полезную информацию

Длина полипропиленовых труб: стандартный размер

Таблица соответствия внешних и внутренних диаметров полипропиленовых труб

Влияние поперечных размеров магистрали на ее эксплуатационные характеристики: важные моменты

Рекомендации по выбору диаметра труб в зависимости от области применения

Температура, объем и давление на стенки транспортируемой жидкости: важные параметры, определяющие выбор поперечных размеров изделий

Таблица соотношенияразмера (диаметра) пропиленовых труб в мм, скорости жидкости и тепловой мощности

Как подобрать диаметр полипропиленовых труб на примере отопления частного дома

Особенности выполнения монтажных работ

Сколько стоят полипропиленовые трубы и фитинги – обзор цен моделей из каталога

характеристики, диаметр, пайка своими руками, как самому сделать отопление из пластиковых труб, фото и видео примеры

Виды пластиковых труб для отопления

Технические характеристики пластиковых труб для отопления

Сшитый полиэтилен как основа для труб отопления

Особенности установки пластикового отопления своими руками

Процесс пайки пластмассовых труб для отопления

Соединение пластиковых труб для отопления между собой

Диаметр труб для отопления.

Расчет диаметра труб отопления по таблице

Пример расчета

Соответствие тепловой мощности и диаметра

Полипропиленовые трубы — диаметры — таблица цена и размеры

Таблица с размерами

Основные типы сечения труб ПП

Как определить диаметры ПП магистрали, исходя из толщины стенки?

Таблица с маркировками изделий

Как определить проходимость?

Зависимость размера труб от материала

Сварка труб

Сколько стоят трубы бытового назначения?

Стоимость труб с большим сечением

Видео

Написать отзыв

Как выбрать трубу для центрального отопления?

Какой трубопровод следует использовать для водяной системы отопления

Какой размер трубы следует использовать для центрального отопления?

Подходит ли пластиковая труба центрального отопления?

Как долго служат пластиковые трубы центрального отопления?

Подходит ли труба PE-RT для центрального отопления?

Сводка

Рекомендуем к прочтению

Газопровод: простое определение

Окончательное руководство по трубе напольного отопления

Потенциальные опасности пластиковых труб – тепловые насосы John Cantor

ASTM D1785 и ASTM F441

PVCEST -stiride 9029

PVC -ESTRIDE -ESTRIDE

PVSESTISLE

PVSESTISLE

PVSESTISLE

PVSESTIOL.

ХПВХ — хлорированный поливинилхлорид

Сравнение и различия труб ХПВХ и ПВХ

Общее применение как для ХПВХ, так и для ПВХ

Промышленное использование

Жилые помещения

Рекреационный

Характеристики и свойства

ХПВХ и ПВХ Визуальные сходства и различия

Свойства ХПВХ и ПВХ

Особые указания

Что такое труба из ПВХ?

Физические характеристики труб из ПВХ

Монтаж труб из ПВХ

Ограничения для труб из ПВХ

Использование труб из ПВХ
