Диаметр самореза по дереву: Размеры саморезов по дереву — Размеры Инфо

01.03.197503.02.2022 alexxlab 0 Комментариев

Содержание

Размеры саморезов

Размеры шурупов (саморезов)

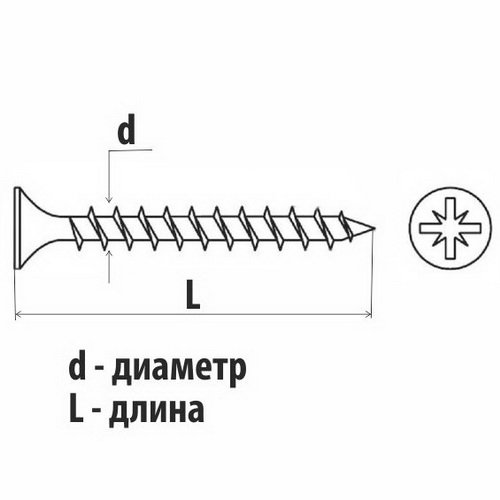

Определяющими размерами для шурупов (саморезов) являются длина и диаметр.
Диаметр шурупа (самореза) определяется диаметром окружности выступов его резьбы.
Существует следующая стандартная линейка диаметров саморезов и шурупов: 1.6, 2.0, 2.5, 3.0(2.9), 3.5, 3.8(3.9), 4.0, 4.2, 4.5, 4.8, 5.0, 5.5, 6.0, 6.3, 7.0, 7.5, 8.0, 10.0, 12.0 мм.
Саморезы и шурупы в зависимости от области применения и типа выпускаются с различными ограниченными рядами диаметров.
Наиболее широкий ряд диаметров имеют универсальные саморезы (шурупы). Например саморезы с потайной головкой по ГОСТ 1145-80 и полукруглой по ГОСТ 1144-80 имеют ряд диаметров: 1.6, 2.0, 2.5, 3.0, 3.5, 4.0, 5.0, 6.0, 8.0, 10.0 мм, универсальные оцинкованные саморезы производства стран Юго-Восточной Азии – 3.0, 3.5, 4.0, 4.5, 5.0, 6.0 мм.
Специализированные саморезы и шурупы имеют более короткие ряды производимых диаметров. Например саморезы для гипсокартона (черные с рожковой головкой) – 3.

5, 3.8, 4.2, 4.8 мм, шурупы с шестигранной головкой по дереву («глухари») – 6.0, 8.0, 10.0, 12.0 мм, а саморезы по бетону вообще выпускаются только диаметрами 7.5 мм и т.д.
Размер длин шурупов и саморезов также стандартизирован и практически во всех странах мира имеет следующий ряд: 7, 10, 11, 12, 13, 14, 16, 18, 19, 20, 22, 25, 29, 30, 32, 35, 36, 38, 40, 41, 45, 50, 51, 55, 57, 60, 64, 66, 70, 76, 80, 89, 90, 100, 102, 120, 140, 160, 180, 200, 230, 250, 280, 300 мм.
Некоторые специализированные саморезы могут иметь и другие длины.
Выбор типоразмера шурупа (самореза) определяется нагрузкой, которое должно выдерживать соединение, размерами соединяемых деталей и др. факторами. Для выбора диаметра шурупа (самореза) вворачиваемого в пластмассовый распорный дюбель необходимо следовать рекомендациям производителя, указанным в каталогах или на

упаковках дюбелей. Если же они отсутствуют, то диаметр шурупа (самореза) можно определить из следующего условия – шуруп должен быть на 1 — 3 номера в ряду диаметров меньше диаметра дюбеля.

Длина шурупа или самореза определяется исходя из длины дюбеля и толщины прикрепляемого изделия.

ГСК Метизы предлагает саморезы по типу:

Саморезы для гипсокартона
Саморезы для сэндвич панелей
Саморезы по дереву
Саморезы кровельные
Саморезы по металлу

Обзор инструмента. Виды и размеры саморезов

Все фотографии кликабельны, для детального просмотра щёлкните по фото.

Саморезы разные

Саморезы – вещь просто необходимая в строительстве, без неё не обойтись, если вы решили повесить полку, шкаф, картину, собрать мебель, построить дом. Видов саморезов достаточно много, как и строительных материалов, для которых они предназначены. Рассмотрим самые распространённые.Для закручивания потребуются отвертки или биты для шуруповёрта.

Саморезы по дереву.

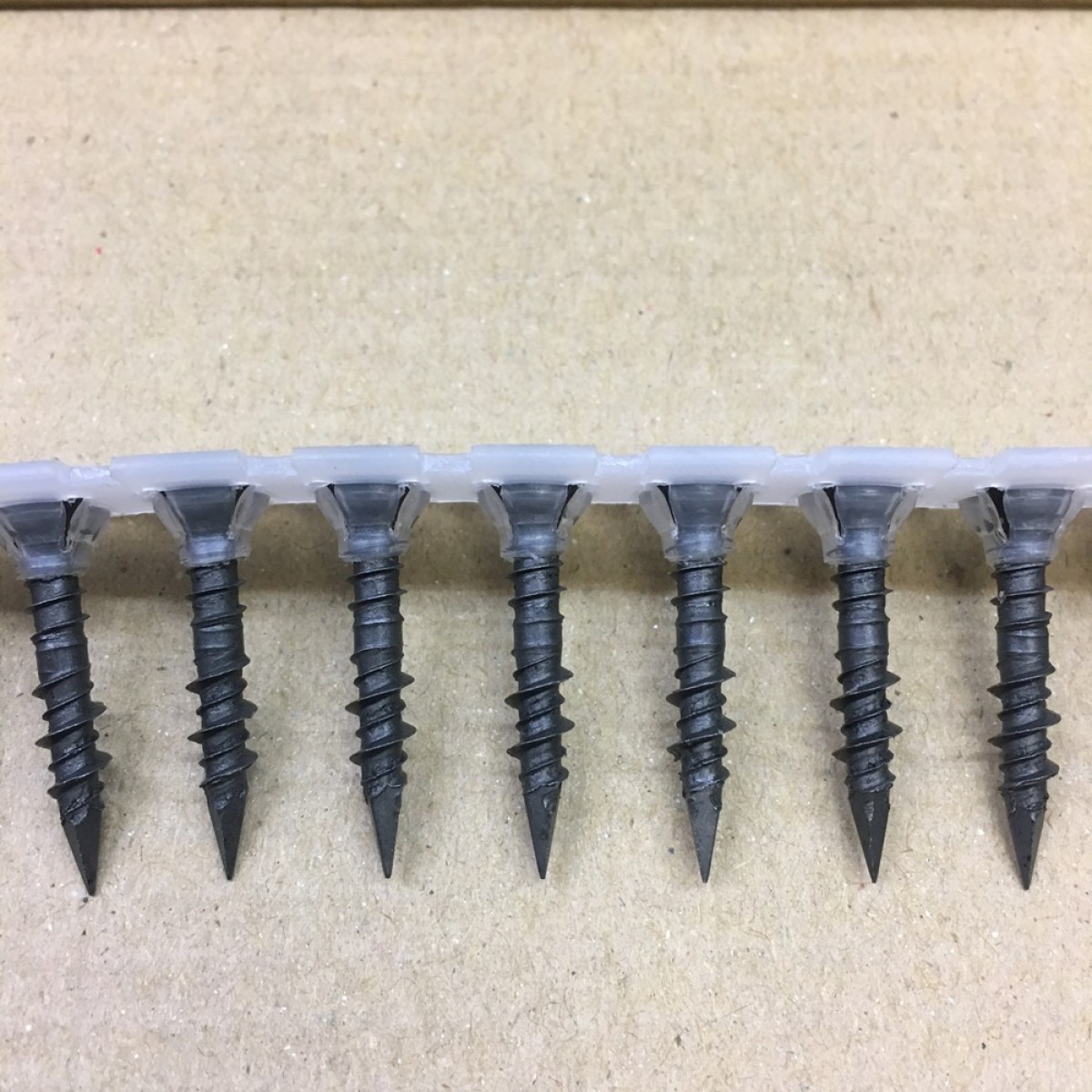

Чёрные саморезы по дереву

Главной их отличительной особенностью является редкий шаг резьбы. Расстояние между витками резьбы заметно больше, чем, к примеру, у саморезов по металлу. Это обусловлено тем, что дерево само по себе менее плотное и твердое, чем железо. Могут быть черного, белого, золотистого цветов, в зависимости от цвета материала с которым вы работаете. Чаще всего применяется черный цвет. Если же следует прикрутить, к примеру, мебельную петлю желтого цвета, конечно лучше взять саморез в тон.

Длина саморезов. От самых коротких 11мм, так называемых семечек, свое название они получили из-за своего небольшого размера, примерно с семечку подсолнечника, до самых длинных 200мм.
Подбирать саморез нужно так, чтобы соединение деталей было плотным. К примеру, если вы скрепляете два бруска на 50мм, возьмите саморез длиной минимум 75мм, можно и 90мм.

Диаметр саморезов. Саморезы черного цвета (самые часто используемые) имеют диаметр 3,5мм, 4,2мм, что позволяет закручивать их без предварительного засверливания.
Желтые имеют диаметр от 2,5 – 6мм.

Обзор профи шуруповёрта Hitachi

Отверстия под саморезы потребуются, если диаметр самореза 4,5мм и выше. Если брусок или заготовка тонкие, можно просверлить дырку и для 4мм метиза.
Для 4,5мм потребуется отверстие 3мм-3,5мм, в зависимости от плотности дерева.
Под 5мм саморез нужно отверстие 3,5мм-4мм.
Для 6мм – 4,5мм, тогда деревянная заготовка не даст трещину. Используйте обычное сверло по металлу, так как сверл по дереву с шагом 0,5мм не бывает.
Слишком большое отверстие тоже не стоит высверливать, иначе плотность сцепления будет низкой.

Для чёрных потребуется отвертка с разъемом PH №2, или такая же бита. Для жёлтых

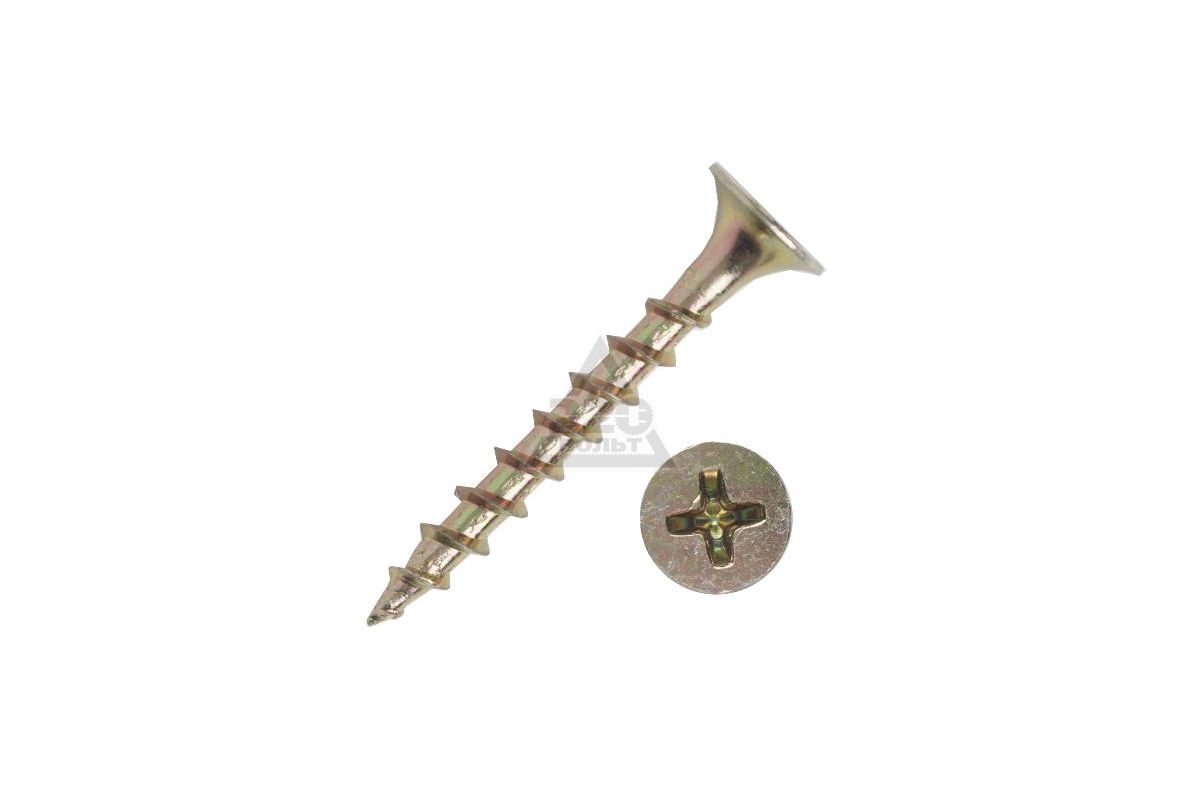

Жёлтые саморезы по дереву

бита PZ №1,№2 или №3, в зависимости от диаметра самореза.

Саморезы по металлу.

Чёрные саморезы по металлу

Как правило, имеют частый шаг, расстояние между витками резьбы очень маленькое, в отличие от саморезов по дереву. Частый шаг требуется для плотного материала, чтобы сцепление было надёжным.
Черные саморезы для металла имеют диаметр 3,5мм. Если прикручиваете тонкую жесть, то можно предварительно не засверливаться. Если же толщина заготовки 2мм и более нужно сделать отверстие примерно 2,8-3мм.
Имеют разъём PH №2.

Саморезы с прессшайбой оцинкованные острые(разъём PH №2).

Саморезы с прессшайбой острые

Позволяют крепить листовой металл до 0,9мм без просверливания отверстия. Также подходят для крепления дерева.

Большая шляпка позволяет плотнее прижимать закрепляемый материал, служит как шайба. Имеют диаметр 4,2мм, длина от самых коротких на 13мм, до самых длинных на 64мм.

Саморезы с прессшайбой со сверлом.

Саморезы с прессшайбой со сверлом

Такими можно крепить металл до 2мм, без просверливания отверстия. На конце расположено сверло, он как бы сам для себя высверливает дырку и закручивается.
Для таких потребуется бита PH №2.

Кровельные саморезы.

Кровельные саморезы

Предназначены для крепления кровельных материалов, как видно из названия. Диаметр 4,8мм и 6,3мм. Длина от 19мм до 100мм. Бывают разного цвета, в зависимости от цвета материала, синие, коричневые, просто оцинкованные.
Для таких потребуется бита с внутренним шестигранником на 8мм, если диаметр самореза 4,8мм, и 10мм, если диаметр метиза 6,3мм.
Имеет резиновую прокладку, чтобы крыша не дала течь.

Саморез мебельный (конфирмат).

Мебельные саморезы (конфирмат)

Применяется при сборке мебели, длина 50мм, требует предварительного засверливания. Для него есть специальное сверло, на два диаметра, так как его толщина сначала одного размера, к концу идёт утолщение.
Потребуется шестигранный ключ на 4мм, если будете крутить вручную, или же бита под шуруповёрт – HEX 4.

Шуруп с шестигранной головкой(называют иногда глухарь).

Шуруп с шестигранной головкой

Такой отлично подойдет для тяжеловесных конструкций, там, где нужна особая прочность. Предназначен для дерева, имеет толщину 6мм-10мм. Обязательно перед тем, как закрутить, высверлить под него отверстие. Для 6мм шурупа – 4,5мм, для 8мм – 6мм, для 10мм – 7,5мм-8мм.
Для закручивания таких саморезов потребуется гаечный ключ, шляпка имеет шестигранную форму диаметром 10мм, 13мм, 17мм, в зависимости от толщины самореза.

Если используете саморез с дюбелем, то подбирайте дюбель так, чтобы его диаметр был примерно в два раза больше диаметра самореза. К примеру, если саморез 3,5мм — дюбель 6. Если 4мм или 4,5, то дюбель 8мм.
Отверстие в стене делайте в размер диаметра дюбеля.

таблица. Как определить размер самореза для подрозетников? Универсальные размеры. Какими они бывают?

Ассортимент крепежных элементов, представленный в современных строительных магазинах, поражает воображение. Огромное количество изделий всевозможных форм, цветов и размеров различного назначения, которые продаются как объемными пакетами или коробками, так и поштучно. Не стали исключением и саморезы, давно уже потеснившие с полок и даже практически заменившие собой привычные старым ремонтам гвозди.

Но для того чтобы не растеряться и подобрать правильную деталь крепежа, стоит знать, для чего предназначен каждый из них, начиная от самых маленьких, заканчивая массивными металлическими саморезами с пластиковыми дюбелями в комплекте.

Какие бывают?

Как и у любого крепежного элемента, у самореза размерами являются их диаметр и длина. Для того чтобы при покупке в разных магазинах покупатель не приобрел по одной и той же маркировке разные изделия, все саморезы должны соответствовать определенным размерным стандартам. Для европейских производителей это:

DIN – немецкий стандарт;
ISO – международный стандарт;
ГОСТ – отечественный стандарт.

Во многом эти три норматива совпадают, хотя и имеют собственные нюансы. Производитель в описании товара обязан указывать характеристики в соответствии с одним из них. А для того чтобы было проще стандартизировать саморезы по типоразмерам, их подразделяют на несколько видов.

По дереву

Основным отличием таких саморезов является достаточно крупный шаг резьбы. Объясняется это невысокой плотностью и твердостью древесины, что позволяет выпускать более тонкие и длинные метизы (от слов «металлические изделия»). Их длина колеблется в широком диапазоне от 11 до 200 мм, а диаметр – от 2,5 до 6 мм. Чем дерево тверже, тем больший размер крепежного элемента приходится подбирать. Чаще всего саморезы для работы по дереву называют универсальными. При домашнем ремонте, чтобы закрепить плинтусы, коробки подрозетников или повесить полку на стену, достаточно самых недорогих саморезов с пластиковыми дюбелями.

В тех случаях, когда материал слишком плотный, перед креплением на саморез делают засверливание отверстия. Для того чтобы не испортить конструкцию, следует внимательно подбирать диаметр сверла. Сделать это можно с помощью небольшой таблицы.

По металлу

Саморезы для работы с металлом несколько отличаются от тех, что предназначены для деревянных конструкций. Их длина колеблется в диапазоне всего от 9,5 до 75 мм, а диаметр начинается от 3,5 мм и заканчивается уже на 4,2 мм.

Самые мелкие саморезы, которые обычно используются для скрепления гипсокартонных профилей, строители часто называют «семечки».

С прессшайбой

Такие элементы можно назвать универсальными, ведь они используются для крепления дерева, металла, пластика, сайдинга и многих других материалов. Их отличительной особенностью является большая шляпка, которую и называют прессшайбой. С ее помощью получается плотнее прижать закрепляемую конструкцию, не использую дополнительных шайб. Их длина – от 13 до 64 мм, а диаметр – всегда 4,2 мм.

Кровельные

Саморезы, которыми крепят полосы профлиста, металлочерепицу и другие виды кровли, имеют длину от 19 до 100 мм, а диаметр стержня – от 4,8 до 6,3 мм. Вместо обычной шляпки имеют крупную шайбу с резиновой прокладкой, которая не пропускает воду, что очень важно при устройстве кровли. Однако их часто используют и для крепления других конструкций, например, забора из профлиста или металлической дверной коробки гаража.

Мебельные

Такие саморезы называются «конфирматы», используются они при сборке различной мебели. Их длина составляет от 40 до 70 мм, а диаметр – от 4,72 до 6,05 мм. Такие саморезы всегда требуют предварительного просверливания намеченных отверстий специальным конфирматным сверлом; закручивают их специальным шестигранником, а не обычной отверткой.

«Глухари»

Такой крепеж применяется для монтажа тяжеловесных конструкций, где особенно нужна высокая прочность и надежность, например, при строительстве межэтажных перекрытий. Их длина обычно составляет 40 мм, а диаметр начинается от 6 и заканчивается на 10 мм. Шестигранную головку закручивают обычным гаечным ключом или специальной насадкой для шуруповерта.

Чтобы еще больше увеличить надежность такого крепления, используют пластмассовый дюбель.

Как определить?

Выучить на зубок все типоразмеры саморезов достаточно сложно, а кроме того, в этом нет никакой необходимости. Мебель или другие предметы интерьера зачастую продаются уже с подходящим крепежом, а чтобы узнать, какой саморез купить для того или иного строительного материала, достаточно посмотреть на его резьбу.

По типу резьбы различают следующие варианты.

В целом для подбора правильного размера самореза необходимо придерживаться нескольких простых правил.

Длина метиза должна быть такой, чтобы прошить присоединяемый элемент насквозь и закрепиться в основе.
Особое внимание длине самореза стоит уделить при выборе крепежа для деревянных конструкций. Крепление должно проходить насквозь детали и входить в заготовку не более чем на 1/3 от ее толщины в тех случаях, если она не закреплена уголками, и на 1/4, если закреплена.
Цена самореза напрямую зависит от его длины, поэтому использование более длинных, чем это необходимо, креплений нерационально с точки зрения экономии.
Чем тяжелее саморез, тем тяжелее общий вес конструкции. На это можно не обращать внимания при единичном использовании, но в определенных случаях строитель может использовать до нескольких сотен тысяч саморезов на конструкцию, а в таком случае их суммарный вес будет значительным.

Для того чтобы подобрать дюбель к саморезу, можно обратиться к продавцу магазина или воспользоваться следующей табличкой.

Как подобрать?

Мало просто определить правильные размеры необходимого крепежа – на самом рынке или в онлайн-магазине необходимо выбрать качественный саморез из всего многообразия вариантов. Для этого достаточно внимательно осмотреть предложенный товар.

Если он качественный, то будет соответствовать следующим критериям.

Одна цветовая гамма всей партии. Цвет всех изделий, даже расфасованных по упаковкам, не должен отличаться даже по оттенку. Если цвет отличается, это говорит о разной обработке и условиях изготовления.
Один размер. Изделия из одной партии не должны иметь различий в размерах, видимых человеческому глазу.
Одна резьба. Расстояние между соседними витками резьбы качественного метиза всегда одинаковое.
Один шлиц. Углубление в головке под отвертку на всех саморезах партии должно быть одинакового размера и глубины.
Маркировка. Все заводские изделия имеют маркировку в виде заглавных букв латинского алфавита. Если ее нет, лучше не покупать такой товар.

В том случае, когда выбранный в магазине крепеж соответствует всем вышеописанным правилам, его можно смело использовать при монтаже конструкции любой сложности. Ведь качественное изделие сделает легче даже самый изнуряющий и затяжной ремонт.

О том, как выбрать саморез по дереву, смотрите в следующем видео.

Диаметр сверла под саморез | Построй свой Дом!

Без саморезов сложно обойтись почти в любой сфере строительства и ремонта. Например, сложно повесить те же полки, картины, шкафы без использования саморезов. Сами саморезы разделяются по видам (для определенных материалов).

Какой диаметр сверла под саморез

Какие обычно материалы используют дома? Предметы из древа, металла, фанеры, гипсокартона – их установка не обходится без использования саморезов. Конечно, без практики можно согнуть саморезы, сломать и все из-за отсутствия знаний как работать с этими крепежами. Поэтому лучше заранее узнать, как вкручивать саморезы.

Крепежные элементы подразделяются на множество видов. Чаще всего идет разделение на «для металла» и «для дерева». Отличаются они друг от друга даже по внешнему виду. Разница состоит в шаре резьбы, то есть расстоянии между витками резьбы. Резьба саморезов для древа имеет большее расстояние между витками резьбы (у металла – меньшее расстояние).

Если спутать саморезы и закручивать саморез по дереву, например, в лист металла – то крепление или согнется или вообще поломается. Саморез по металлу в дереве же вообще не будет держаться, так как дерево не проникнет между витками и фактически не держится.

Что касается саморезов по металлу – то можно встретить 2 разновидности – со сверлом на кончике и без.

Диаметр сверла под саморез по дереву

Определить саморез для дерева достаточно легко – у него большое расстояние между витками (чем у самореза по металлу). Почему так? Причина довольно проста – дерево мене плотный материал, чем железо.

Такие шурупы могут быть разных цветов – черного, белого, золотого. Цвет на функциональность не влияет, то есть это не какая-то особая маркировка, а просто разные цвета для подбора крепежей «в тон». Конечно если у вас белая мебель – то лучше использовать белый саморез.

По цветам определить для чего этот саморез для дерева или металла невозможно, только по расстоянию резьбы.

Саморезы могут быть разной длины и выбирать нужно под свои задачи есть самые мелкие – чуть больше сантиметра длиной и есть длинные, больше 20 сантиметров длиной.

Черные саморезы обычно диаметром 3.5 и 4.2 миллиметра. А желтые — от 2.5 до 5.5 миллиметров.

Конечно, с мягкими породами дерева проблем не должно возникнуть, но с дубом или акацией могут возникнуть сложности (плюс не забывайте о том, что древо может расколоться). Поэтому чтоб не испортить всю конструкцию сначала лучше просверлить отверстие меньшего диаметра в материале. Шляпку нужно вровень утопить в материале (для этого заранее просверливают таким же диаметром что и шляпка углубление).

При небольшом диаметр самореза предварительное просверливание не обязательно, но если диаметр больше 4 миллиметров – то нужно просверливать заранее сверлом на 0.5 – 1 миллиметр меньше чем сам саморез.

Диаметр сверла под саморез по металлу

Если металл, который нужно просверлить или закрепить саморез в металле толщиной меньше 0,5 миллиметров – то проблем никаких, его даже не надо предварительно просверливать. Но если толщина металла больше, например 0.8 миллиметра или 1 миллиметр, то нужно сначала просверлить отверстие под установку самореза. Обычно зависит толщина просверливаемого отверстия от толщины материала. Если угадать с размером сверла, то потом саморез можно будет закрутить даже при помощи обычной отвертки.

Ниже предоставлена таблица рекомендуемых диаметров сверл под определенную толщину металла.

Самый распространенный диаметр сверл – 3. 4, остальные реже встречаются.

В случае с саморесами (+ прессшайба) до 1.5 мм толщины металла можно и не высверливать отверстие, а выше – без этого не обойтись, так как само сверло из самореза не справляется, от него почти нет толка.

Таблица соответствия диаметра сверл для острых саморезов и толщины металла

Данные таблицы могут много меняться из-за:

Качества самого материала;
Качество саморезов;
Мощность шуруповерта;
Какая надежность нужна для крепления.

Итак, в целом, если у вас толстое, плотное дерево или толстый лист металла, сначала нужно его просверливать (меньшего диаметра, чем диаметр самореза), а затем вкручивать.

Подобрано для вас:

стандартные, самые длинные, с прессшайбой, видео-инструкция по выбору своими руками, фото и цена – Ремонт своими руками на m-stone.ru

Содержание:

Виды саморезов по технологии изготовленияРазновидности по типу резьбыТаблица размеров

Во всех видах ремонтных и строительных работ, при отделке различных помещений, в производстве мебели и других конструкций широко используются различные виды саморезов. Чем отличаются саморезы по дереву от других типов, каких размеров они бывают, расскажет статья.

Саморезом называется универсальный крепежный элемент в виде металлического стержня со шляпкой и наружной резьбой. При ввинчивании в скрепляемые материалы острый край резьбовой спирали самостоятельно формирует в материале внутреннюю резьбу, что обеспечивает надежное соединение.

Существует несколько разновидностей саморезов, выбор зависит от конкретного назначения. Основные параметры, по которым различают данный вид крепежа, это технология изготовления (определяет устойчивость к коррозии), величина шага резьбовой спирали (отличается для разных материалов) и размер.

Классификация саморезов по дереву – облегчим муки выбора

Саморезов придумали великое множество: по металлу, по дереву, кровельные, для работы с гипсокартоном, ГВЛ, пластиком и т. п. Но и в одной подгруппе они могут отличаться. К примеру, только метизов для работы с деревом существует несколько видов:

Черные оксидированные – предназначены для эксплуатации в легких условиях. Желтые и белые. Отличаются от своих черных аналогов более частой резьбой, углом её наклона (45 гр.) и защитным покрытием, придающим им желтоватый или белый цвет. Применяются для работы с твердыми породами дерева или ДСП.Саморезы «глухарь» – их отличают более солидные размеры и головка под ключ – шестигранник. Как правило, они используются при сборке мебели.

Считается, что оксидированное покрытие черного самореза накладывает некоторые ограничения на его использование – только в сухих местах. Желтые и белые саморезы, по мнению производителей, более привлекательны внешне, а цинковое покрытие обеспечивает надежную защиту. По факту среди мастеров, более популярны черные саморезы. И дело не только в цене (желтый или белый крепеж процентов на 20 дороже).

Как показывает практика, саморезы желтого цвета по срокам эксплуатации не многим превосходят черные. А более мелкая резьба не всегда обеспечивает надежную фиксацию заготовок. Но если дизайн изделия имеет первоочередное значение, лучше все же воспользоваться желтым или белым крепежом – внешний вид у них более эстетичный.

Основы

Сначала следует чётко для себя выяснить, что любой винтовой элемент будет предназначаться для определённой цели и иметь свою маркировку. Специалисты обращают особое внимание на то, что при работе с металлом нужно использовать только металлический оксидированный саморез, а с кровлей — кровельный винт. Такие разграничения являются основой базовой квалификации этого инструмента. Крепёжные винты могут различаться по размеру, виду и по форме шляпок, а также у каждого своя цена.

Если говорить о ГОСТах, то для самореза по дереву ГОСТ — 1145−80.

В следующей статье мы раскроем все секреты правильной затяжки болтов динамометрическим ключом.

Шуруп — саморез. Откуда возникает путаница

Чем же отличается шуруп от самореза? Предлагаю заглянуть в ГОСТ 27017-86, который дает следующее определение шурупу:

Шуруп — крепежное изделие в форме стержня с наружной специальной резьбой, резьбовым коническим концом и головкой на другом конце, образующие резьбу в отверстии соединяемого деревянного или пластмассового изделия.

Как следует из документа датированного 1986 годом, использование данного типа крепежа предполагало предварительное сверление отверстия и ограничивало материал скрепляемых элементов деревом или пластмассой. Для этого типа шурупов используется латунь, малоуглеродистые стали (Ст1, Ст2, Ст3, 10кп) или коррозионностойкие стали без гальванических покрытий. Как крепежное изделие классический шуруп малопопулярен, но и сегодня все ещё встречается как дешевая альтернатива саморезам.

Саморез — это новый виток эволюции крепежных изделий. Формально он соответствует определению из ГОСТа, которое мы приводили выше, но имеет существенные контсруктивные отличия (форма шлица, витка, резьбы и наконечника) и изготавливается из высококачественных сталей с короззионностойкими покрытиями.

Как следует из названия, саморез может самостоятельно нарезать резьбу и используется без предварительного сверления отверстий. Саморезу по плечу не только дерево и пластик, но металлы, бетон, кирпич и т. д. Учитывая разнообразие крепежных изделий полезно знать их размеры и классификацию. Ниже приведены удобные таблицы к каждому из типов.

Пример расшифровки

Шуруп 1 – 4×25 ГОСТ 1145-80

Шуруп диаметром 4 мм, длиной 25 мм из низкоуглеродистой стали, без гальванического покрытия

Стандартизованная маркировка выглядит так, но на практике все намного проще. На коробке, которую вы возьмете с полки будет написано только назначение саморезов и их размеры.

2.Виды саморезов

Материал изготовления саморезов

Углеродистая сталь – это сплав железа с углеродом без каких-либо примесей. Отличается повышенной прочностью.Нержавеющая сталь – сталь с содержанием хрома не менее 10.5%!,(MISSING) что делает ее корозионностойкой и очень прочной, саморез из нержавейки никогда не покроется ржавчиной и имеет практически неограниченный срок службы, к тому же, они самые дешёвые. Изделия из нержавеющей стали так же обладают гигиеническими свойствами, что позволяет использовать их даже в медицине. Латунь – это медный сплав с добавлением цинка, иногда олова, никеля, свинца, марганца или железа. Латунные саморезы зарекомендовали себя как очень надёжные и износостойкие. К тому же, латунь обладает немагнитными свойствами, антикоррозионными свойствами и устойчива к воздействию низких температур.

Покрытие самореза

Фосфатированные (чёрного цвета) саморезы изготавливаются из углеродистой стали с последующей обработкой фосфатами. Используются в помещениях с повышенной влажностью.Оксидированные (чёрного цвета). Эти саморезы изготавливаются из углеродистой стали с нанесением защитной оксидной плёнки. Подходят для использования в помещениях с нормальной влажностью.Оцинкованные саморезы также изготавливаются из углеродистой стали, с последующим нанесением цинкового покрытия. Подходят для использования как внутри помещения, так и снаружи.Оцинкованные жёлтые саморезы отличаются от предыдущих только цветом, их используют, в основном, для дверных петель декоративного золотого цвета, так как они визуально менее заметны на их фоне. Без покрытия. Используются для внутренних работ при нормальной влажности.

Конструкция самореза

Головка (1)

Это верхняя часть самореза, с помощью неё осуществляется крутящий момент. Бывает различных форм:

Потайная головка самореза после закручивания полностью утопает и не выступает над закрепляемым материалом.Полупотайная головка имеет плавный переход от стержня к резьбе и при закручивании утопает как в материале, так и в ответной части. Это позволяет прилагать большее усилие при закручивании.Полукруглая имеет большую прижимаемую поверхность, благодаря которой прочнее удерживает закрепляемый элемент.Полукруглая с пресс-шайбой используется для крепления листовых материалов, имеет увеличенную площадь несущей поверхности и уменьшенную высоту.Усечённый конус («блошка») используется для крепления металлических профилей, листового металла, гипсокартонных плит.Такие саморезы имеют фосфатное покрытие.Шестигранная головка позволяет закручивать саморез с помощью электроинструмента со специальной насадкой. Цилиндрическую головку имеют саморезы, которые вкручиваются в предварительно просверленное отверстие.

Резьба (2)

Редкая. Саморезы с редкой резьбой использует для крепления мягких материалов без применения дюбеля, например для древесины, гипса, пластика, асбеста. Возможные диаметры резьбы – 3.5-5.0 мм, длина – от 16 до 150 мм.Средняя резьба является универсальной, предназначена для всех видов креплений. Диаметр резьбы от 3.0 до 6.0 мм, длина – от 12 до 220 мм.Средняя с профилем в виде елочки используется для крепления к бетонной или кирпичной поверхности методом забивания в дюбель. Диаметр резьбы – 5.0, 7.5 мм, длина – 40, 50, 60, 70 мм.Частая резьбы используется для крепления к металлическим листам толщиной до 0.9 мм без использования дюбеля, но с предварительным засверливанием, может иметь сверло на наконечнике. Диаметры резьбы 3.0 – 8.0 мм, длина – от 12 до 200 мм.Ассиметричная резьба предназначена для крепления элементов мебели, выполненных из дерева, ДСП, фанеры. Необходимо предварительное засверливание. Диаметр резьбы – 5.0, 7.5 мм, длина – 40, 50, 60, 70 мм.

Наконечник (3)

Острый наконечник применяется для соединения мягких материалов, его остроты вполне достаточно, чтобы начать закручивание просто воткнув его в поверхность.Сверловой наконечник применяют для работ с металлом, при закручивании сначала происходит высверливание отверстия на поверхности металла, а потом, непосредственно, стяжка двух элементов.

Шлиц (4)

Это углубление специальной формы та торце головки.

Прямой и крестообразный вариант шлица – это самые распространённые варианты, чтобы закрутить такой саморез, достаточно иметь подходящую отвёртку или шуруповёрт с соответствующей насадкой.Шестигранный шлиц может быть наружным или внутренним. Наружный закручивают специальным ключом с насадкой, что позволяет прилагать большее усилие для стяжки элементов. Внутренний – обычным шестигранником, подходящего размера. Так же во внутренний шестигранник, который используется для крепежа мебельных элементов, можно вставить специальную пластиковую заглушку под цвет изделия, чтобы саморез не портил эстетичный вид. Torx – разновидность шлица в виде шестиконечной звезды. Закручивается специальным ключом, либо шуруповёртом с соответствующей насадкой.

Применение: полезные советы

Надеемся, что небольшая инструкция по обращению с крепежами окажется полезной читателю при сборке своими руками разнообразных деревянных конструкций.

Саморез по дереву 35 мм идеален для крепления гипсокартона к деревянной обрешетке. Крепежные элементы вкручиваются с шагом 15 — 20 см после разметки по поверхности ГКЛ положения брусков; головки утапливаются в гипсокартон примерно на миллиметр и при шпаклевании швов заделываются гипсовой шпаклевкой.

ГКЛ часто крепят к деревянной обрешетке.

Черные саморезы по дереву 35 миллиметров длиной прекрасно подойдут и для обшивки деревянного каркаса фанерой или ОСП. Отверстия под них в листовом материале предварительно засверливаются диаметром, равным наружному диаметру резьбы крепежа. Затем отверстия раззенковываются сверлом, диаметр которого равен размеру шляпки.
Саморез по дереву 51 мм длиной подойдет при двухслойной обшивке гипсокартоном деревянного каркаса перегородки во время крепления второго слоя. Двойная обшивка необходима в небольших помещениях с высокой проходимостью.
Саморезы по дереву 75 мм и более длиной нельзя вкручивать в деревянные детали без предварительного засверливания отверстий меньшим на 1 — 1,5 миллиметра диаметром. В противном случае есть риск расколоть дерево по волокнам.
Если вам предстоит вкрутить в плотную древесину саморез по дереву 100 мм и более длиной, предварительного засверливания может оказаться недостаточно. Шуруповерт просто не сможет провернуть метиз на последних витках. Здесь поможет простая хитрость: капните в предварительно засверленное отверстие немного любого масла (для швейных машин, минерального или даже отработки).
Фанера толщиной более 15 мм может соединяться под прямым углом встык, без уголков или брусков; причем такое соединение будет заметно прочнее, чем с использованием тех же мебельных уголков. В плоскости одной из деталей засверливаются отверстия, равные диаметру самореза; в торце второй детали — диаметром на 1 — 1,5 мм меньше.

Размер метизов зависит от толщины соединяемых деталей: для 15 мм подойдет 51-миллиметровый крепеж; саморез по дереву 75 мм длиной можно использовать с фанерой в 22 миллиметра.

Толстую фанеру можно соединять встык.

Для заделки утопленных шляпок на лицевых поверхностях деталей можно использовать акриловую шпаклевку по дереву; однако ее трудно подобрать точно в тон древесине. Куда практичнее другой способ: смешайте оставшиеся после засверливания опилки с небольшим количеством клея ПВА — и вы получите замазку, которая после схватывания клея будет в точности соответствовать цвету делали.

На фото — компоненты прочной шпаклевки, точно соответствующей тону древесины.

Как фиксируются саморезы

Обычно саморезы, благодаря острому окончанию и резьбе, сами насверливают себе отверстие, в котором прекрасно фиксируются. Все современные крепежи имеют специальную смазку, которая во время трения растапливается. Это позволяет саморезу легче входить в древесину. Чтобы закрутить саморез, нужно выполнить несколько действий:

наметить на материале шилом или небольшим сверлом точку;установить туда острый кончик самореза;начать осторожно закручивать, пока саморез плотно не войдёт в материал;быстро с максимальным усилием вкрутить саморез;в конце сбавить скорость, чтобы не повредить материал или головку крепежа.

Правильная глубина фиксации саморезов

Под конфирмат необходимо заранее просверлить отверстие нужного вам диаметра.

Саморезы для металла с заострённым концом

Внешний вид остроконечных саморезов по металлу сильно напоминает классические шурупы СССР-овских времён. Изготавливаются они из хорошего (высококачественного) металла и обладают частыми резьбовыми витками – межгребневое расстояние маленькое. Это сделано специально, чтобы улучшить сцепление винта с твёрдым материалом.

Чаще всего, диаметр саморезов по металлу варьирует в размерном диапазоне 3,50-5,00 мм, причём его значение увеличивается по мере удлинения винта.

Изготовители выпускают такие крепежи со следующими параметрами:

Читайте также: Арболит – блочный облегчённый материал для экологичных, утеплённых, малоэтажных построек. Характеристики, состав, достоинства и недостатки, нюансы строительства

— длина от 10,0 до 50,0 мм с резьбовым шагом 5,0 мм;

— от 60,0 до 100,0 мм с шагом в 10,0 миллиметров;

— от 110,0 до 120,0 мм с резьбой 15 мм – довольно редкая разновидность;

— от 125,0 до 220,0 мм с нарезкой 20,0 мм.

Однако приведённые данные ориентировочные, поскольку мест производства саморезов велико и каждый производитель сам регулирует параметры изделий. Например, можно встретить вариант 4,0×150,0 мм.

Для фиксации 2-х миллиметрового метала (конечно, учитывая компонентный состав листа) необходимости в предварительном создании отверстия нет, острый конец саморезного винта сделает его сам. Однако, при большей толщине нужно высверливать проход с диаметром меньше чем у самореза на 2,4–3,3 мм. Такая методика придаст более плотное сцепление крепежа с деталью.

Саморезы для металла производят из твёрдых сортов высококачественной стали. В продажу они поступают с оцинкованным или оксидированным покрытием.

Цвет остроконечных саморезных винтов по металлу преимущественно чёрный, металлический или золотистый.

Разновидности по типу резьбы

Еще одним важным параметром выбора саморезов является шаг резьбовой спирали. Здесь выделяют три основных вида, их можно увидеть в таблице ниже:

При работе с деревянными конструкциями обычно применяются саморезы с редким шагом резьбы. Именно такое строение позволяет максимально сохранить структуру скрепляемых материалов. Для этой же цели, прежде чем ввинтить саморез в дерево, в нем предварительно просверливается отверстие меньшего диаметра, чем сам винт (диаметр измеряется по резьбе). Некоторые мастера дополнительно смачивают изделие маслом для облегчения ввинчивания и уменьшения разрушительного воздействия на дерево. Ввинчивается крепеж при помощи отвертки соответствующей формы или шуруповерта.

Помимо цвета и резьбы, стоит обратить внимание на строение головки самореза. Как правило, предназначенные для работы с деревом саморезы имеют плоскую или слегка вогнутую шляпку, которая полностью входит в скрепляемый материал и не выступает над его поверхностью. Такой тип еще называют потайным. Некоторые разновидности закрываются сверху декоративной кнопкой в цвет материала (например, при сборке мебели).

Обратите внимание: Сэндвич панели для оконных откосов

Саморезы – что нужно знать об этих метизах?

Классический саморез – это крепеж в виде стержня из металла, с нанесенной на него резьбой. При работе он вкручивается в присоединяемую деталь, образуя в ней резьбу и притягивая её. В отличие от классических винтов и шурупов резьба не покрывает саморез полностью, а сам он изготавливается из более прочного материала и в дальнейшем еще и закаливается. Сегодня крепеж этого типа используется практически во всех сферах жизни: домашнем хозяйстве, строительстве, ремонте, производстве, изготовлении сувениров, декоративных подделок и даже картин.

На строительном рынке хватает новых материалов, начиная от сибита, термоблоков и заканчивая сэндвич-панелями. Но в России традиционно популярен такой стройматериал, как дерево. Изделия из него традиционно занимают верхние строки рейтинга в списке строительных и поделочных материалов. Неудивительно, что пользуются спросом и саморезы по дереву.

Ключевое отличие саморезов, предназначенных для крепления деревянных изделий, – широкий шаг резьбы

Как видите, это крепеж черного цвета в виде металлического стержня с нанесенной на него резьбой, не доходящей до шляпки. В работе метиз вворачивается в заготовку, нарезая резьбу и притягивая ее.

Метиз (сокращение от «металлические изделия») – обобщенное название всех изделий из металла, в том числе и саморезов.

Ключевое отличие саморезов, предназначенных для крепления деревянных изделий, – широкий шаг резьбы. У метизов, предназначенных для работы с металлом резьба более мелкая. Широкая резьба разрушает волокна, обеспечивая надежную фиксацию заготовок. Впрочем, для работы с твердыми породами дерева рекомендуется использовать крепеж с мелкой резьбой (применяющийся для крепления металлических изделий). Кроме того, существуют и широко применяются саморезы для работы с пластиком, МДФ, ДСП и т. п.

В строительных магазинах найдутся саморезы для любой цели. Но такое многообразие начинающего мастера может поставить в тупик. Попробуем ему помочь. На ценнике (или в прайс-листе) наименование изделия, как правило, дается в таком формате – 3×70 мм. Первая цифра 3 обозначает диаметр резьбы (дается в мм), а 70 – это длина самореза от его острия до торца головки.

Впрочем, многие магазины снабжают свои витрины наглядной информацией. Но если её там нет, всегда можно воспользоваться специальной таблицей:

Как видите, такая таблица помогает сделать выбор. Кстати, длина саморезов не упоминается намеренно – этот параметр определяют исходя из конкретных задач. К примеру, крепеж длиной в 7 см не стоит использовать для соединения двух деталей общей толщиной в 3 см.

Шурупы по металлу

Несмотря на то что тема статьи заключается в описании саморезов по дереву, для начала необходимо небольшое внимание уделить их собратьям, которые предназначаются для крепления металла. Это нужно для того, чтобы человек, пришедший в строительный магазин, не бросался покупать первый попавшийся саморез, а знал отличия одного от другого.

Перепутать винт по металлу с другими видами шурупов будет очень трудно, если знать, как они выглядят. Изготавливаются они из качественного металла, а витки на столбике располагаются очень близко. Малое межгребневое пространство позволяет лучше сцеплять шуруп с твёрдой металлической поверхностью. Винты обычно изготавливаются угольно чёрными или оксидированными.

Цена будет несколько выше, чем у шурупа для крепления деревянного материала. Диаметр стержня может составлять от 3,5 до 5 мм. Чем длиннее будет ствол, тем соответственно и толще изделие. Чтобы разобраться с размерами саморезов для металла, можно изучить следующую таблицу.

Длина в миллиметрах	Шаг резьбы в миллиметрах
10,0−50,0	5,0
60,0−100,0	10,0
110,0−120,0	15
125,0−220,0	20

Все данные в таблице являются ориентировочными. Некоторые производители не обращают внимание на ГОСТ и самостоятельно обозначают параметры своих изделий. Именно поэтому при покупке нужно ориентироваться на конкретные задачи. Чтобы соединить детали, которые выполняются из тонкой жести, то необязательно приобретать дрель, чтобы сделать какой-то отверстие. Если толщина заготовки гораздо больше, то сначала следует просверлить отверстие, в диаметр которого поместится винт.

Винт с пресс-шайбой выполняется из оцинкованной стали и используются для крепления металла, который имеет толщину примерно в 0,9 мм и меньше. Существуют также и белые саморезы по дереву.

Это одинаковый крепёжный элемент, который имеет широкое функциональное назначение. Шайба, что располагается сверху метиза, будет обеспечивать хорошее прижатие нескольких элементов. В продаже имеются как короткие, так и длинные саморезы.

Винты, состоящие из нижнего сверла, верхней шайбы и ствола, необходимо использовать для крепления металла, который имеет толщину в 2 мм, перед креплением сверлом проделывается необходимое отверстие. Пользоваться такими саморезами очень удобно. Можно сэкономить большое количество времени и выполнить при этом качественное соединение.

Эта информация позволит не спутать саморез по металлу с собратьями по дереву, о которых подробно будет рассказываться ниже.

Шпаргалка домашнему мастеру

Следующие таблицы помогут сориентироваться при выборе необходимого крепежа.

Различаем изделие по типу резьбы

Саморезы различаются по частоте витков. Малый шаг позволяет применять крепеж для металлических деталей. Шурупы с редкой резьбой предназначены для материалов, имеющих невысокую плотность. Сюда попадают: асбест, гипс, пластик и прочее. По внешнему виду можно классифицировать саморезы следующим образом:

Шаг резьбы	Целевое назначение
Средний	Универсальные саморезы. Предназначаются для крепления объектов из любых материалов (являются самыми распространенными).
Частый, с резьбой в двойной заход	Разработаны для прикрепления к металопрофилю толщиной до 0.9 мм без применения дюбилей (необходима предварительная подготовка отверстия, выпускаются со сверлом на наконечнике, обладают высокой стоимостью).
Редкий	Саморезы для прикрепления деталей из мягких материалов (дерева, пластика гипса, асбеста, и так далее) без применения дюбелей.
Средний, с профилем елочка	Саморезы для ввинчивания в железобетонные или кирпичные объекты строений методом вбивания в дюбель.
Несимметричный	Саморезы для скрепления элементов современной мебели из дерева, ДСП, фанеры и т. п. (необходимо предварительное сверление отверстия диаметром 4,5 или 7 мм соответственно).
Чередующийся с насечками	Саморезы для прикрепления к железобетонным или кирпичным деталям строений без дюбеля (нагели), (ввинчивается в отверстие диаметром 6 мм глубиной на 15 мм превышающей погружающуюся часть самореза).

Все дело в шляпе

По форме шляпки можно определить целевое назначение самореза. Зависимость между этими параметрами приведена в таблице:

Вид шляпки	Особенности и целевое назначение
Потайная	После ввинчивания шляпка полностью утапливается в закрепляемом объекте без выступа.
Профиль — полусфера	Прочно удерживает прикрепляемую деталь благодаря увеличенной площади прижимной шляпки.
Профиль — полусфера с малой пресс шайбой	Обладает большей площадью рабочей поверхности шляпки и заниженной ее высотой. Используется при монтаже листовых материалов.
Малая потайная	Имеет малую рабочую площадь и пологий переход от шляпки к стволу с резьбой. При монтаже фиксируется как в стационарном объекте, так и в прикрепляемой части. Позволяет в процессе монтирования прикладывать значительно большее усилие, чем в случае с обычной потайной шляпкой.
Профиль — полусфера с большой прессшайбой	Обладает большей рабочей прижимной площадью и заниженной высотой шляпки. Целевое назначение – прикрепление листовых деталей малой плотности.
Шестиугольная	Конфигурация шляпки, позволяет закручивать саморезы меньшими усилиями, достигая сильное прижатие скрепляемых предметов.
Воронкоподобная потайная с утолщением на теле стержня	Позволяет замаскировать соединение. Дает возможность закрыть шляпку декоративной пластиковой крышкой. Ввинчивается специфическим ключом (4 мм).

Тот факт, что затрачено много усилий для вкручивания еще не говорит о титанических муках, которые придется пережить, если возникнет необходимость вывинтить саморез. Поэтому каждый раз, когда советуют «навечный» метод, стоит подумать о целесообразности. Производители предлагают разнообразные саморезы, отличающиеся металлом, из которого они изготовлены. Стоимость также варьируется. Чтобы не переплачивать нужно дать объективную оценку нагрузке, которой будет подвергаться крепежный узел. Если речь идет о «гвоздике» для картины на деревянной стене, не имеет смысла тратиться на дорогостоящие шурупы.

Инструмент для вкручивания применяется как ручной, так и электрический. Зачастую достаточно отвертки. Этот способ не позволит добиться высокой производительности труда, если речь идет о профессиональной работе и больших объемах крепежа. Для работы оптимален всем знакомый шуруповерт.

3. Назначение

Универсальный саморез имеет потайную головку с крестообразным шлицом и острым наконечником. Имеет оцинкованное покрытие. Может использоваться как снаружи, так и внутри помещения, подходят для отделки во влажных помещениях. Применяется для крепежа дерева, фанеры, ДСП, листового металла (с предварительной сверловкой), искусственного камня и прочих материалов. Имеют длину от 12 до 200 мм, диаметр резьбы от 3 до 6 мм.Для древесины. Саморезы по дереву используют для соединения фанеры, древесины, а также их разновидностей. Крепёж деревянных изделий с помощью саморезов намного прочнее, чем крепёж, выполненный гвоздями, это обуславливается наличием резьбы. Даже спустя долгое время самопроизвольного выкручивания самореза никогда не произойдёт, как бывает с гвоздями. При правильном монтаже вы никогда не испортите материал, так как завинчивание самореза происходит более плавно, а острый наконечник задаёт направление, используя гвоздь можно расколоть деревянную поверхность, нечаянно попав между волокнами. Саморезы по дереву бывают разных размеров, в зависимости от толщины соединяемых элементов, но все они будут иметь отличительные особенности: потайная или полукруглая головка с крестообразным шлицом, редкий шаг резьбы и острый наконечник. В основном для крепления деревянных элементов используют чёрные или жёлтые саморезы. Выбирайте такую длину самореза, чтобы при скручивании двух элементов, резьба вошла во второй не менее, чем на ¼ часть толщины древесины, тогда ваше крепление будет надёжным и сможет выдерживать нагрузки.Для гипсокартона. Гипсокартон может крепиться либо к специальным металлическим профилям, либо к деревянному каркасу, в зависимости от материала будут иметь различия и саморезы, необходимые для монтажа. Для крепления к металлическим профилям следует выбирать саморез с частым шагом резьбы и сверлом на конце, тогда вам не придётся делать предварительную засверловку, что значительно сократит время монтажа. Для крепления к дереву выбирайте саморез с редким шагом резьбы и острым концом. Перед закручиванием воткните острый конец в гипсокартон примерно на глубину 1 мм. Какой бы способ монтажа вы не выбрали, саморезы для гипсокартона будут иметь общие черты: чёрный цвет, который говорит о коррозионной стойкости благодаря оксидному или фосфатному покрытию, потайная головка, которая должна утопать на 1 мм в лист, крестообразный шлиц, чтобы вы могли закрутить саморез не только шуроповёртом, но и отвёрткой.Для металлических профилей и листового металла. Саморезы по металлу имеют острый или сверловой наконечник и головку в виде пресс-шайбы, что увеличивает площадь прилегания и обеспечивает более плотное прижатие листовых элементов друг к другу. Преимущества сверлового наконечника заключается в отсутствии необходимости предварительного просверливания, саморезы и так достаточно легко вкручиваются в твёрдую поверхность металла, исключая при этом образование сколов или царапин. Саморезы со сверловым наконечником очень прочные и могут выдерживать большие нагрузки, а также обладают антикоррозионными свойствами. Шаг резьбы у таких крепёжных элементов редкий, что позволяет обойтись без использования специальных бит или свёрл. Саморезы с острым наконечником имеют частый шаг резьбы, что позволяет хорошо скрепляться материалам различной плотности. Их используют в основном для крепления древесины к металлу, толщиной до 2 мм. Они также обладают антикоррозионными свойствами и высокими показателями прочности. Для соединения металлических изделий применяют также саморезы со сверловым наконечником и шестигранной головкой или саморезы с усечённым конусом («блошки») и сверловым наконечником. «Блошки» применяют для толщины металла не более 2 мм. Шестигранные саморезы очень удобно закручивать с помощью ключа. Чтобы правильно подобрать длину самореза, необходимо знать толщину детали, которую вы хотите прикрепить к основанию и прибавить к этой толщине 10 мм. Так как для надёжности и прочности крепежа, саморез должен войти в основу на глубину не менее 10 мм. Диаметры резьбы самореза по металлу – 3.5 – 5.0 мм с шагом 0. 5 мм.Для оконного профиля. Отдельной категории саморезов именно для пластиковых окон, как таковых, нет, но очень часто необходимо прикрепить тот же профиль для откосов, или ту же ручку. Производители пластиковых окон, в дополнение к различной фурнитуре, кладут оцинкованные саморезы с потайной головкой и острым концом. Но из практики, данный вид саморезов не самый удобный – острый конец соскальзывает, царапает при этом пластик, или вовсе прокручивается после монтажа, поэтому опытные монтажники советуют использовать саморезы со сверлом на конце. Их не уводит при закручивании, оконная рама не портится и они намного легче вкручиваются. Размер саморезов обуславливается толщиной того, что вы хотите прикрутить к окну. Например, если речь идёт о пластиковом, тонком профиле для будущих откосов, то лучше использовать маленькие «блошки» со сверлом на конце и головкой в виде пресс-шайбы, если ручку – то со скрытой головкой с крестообразным шлицом. Для надежного крепления достаточно не более 2-3 мм захода резьбы в оконный профиль. По бетону. Для того, чтобы прикрутить что-либо к бетону или кирпичу, необходимо учитывать, что при монтаже саморез будет подвергаться очень большим нагрузкам. Для работ по бетону выбирайте саморез из оцинкованной стали с острым концом и крестообразным или шестиконечным шлицом. Диаметр резьбы должен быть не менее 7.5 мм, возможная длина саморезов по бетону – 50-200 мм. Если основа рыхлая, то можно обойтись без предварительной сверловки, при твёрдой основе необходимо сделать предварительное глубокое отверстие.Для профнастила. Чтобы закрепить металлочерепицу и металлопрофиль, выбирают оцинкованные саморезы, визуально схожие с шурупами. Головка таких саморезов имеет шестигранную форму, покрыта полимерным материалом различных цветов, что позволяет подобрать саморез в один цвет с металлочерепицей. Также в комплекте с такими саморезами имеется неопреновая шайба с резиновой прокладкой, которая плотно прилегает к кровле и предотвращает попадание влаги в отверстие. Диаметр таких саморезов от 4.8 до 6. 3 мм, а длина – от 190 до 250мм.

Размеры

Стандартные размеры саморезов по дереву — свои для каждой разновидности.

Фосфатированные, с потайными головками и крестовыми шлицами

Диаметр, мм	Длина, мм
3,5	16
19
25
32
35
41
45
51
55
3,8	64
70
4,2	70
76
89
4,8	89
95
102
127
152

Эти изделия наиболее востребованы при ремонте.

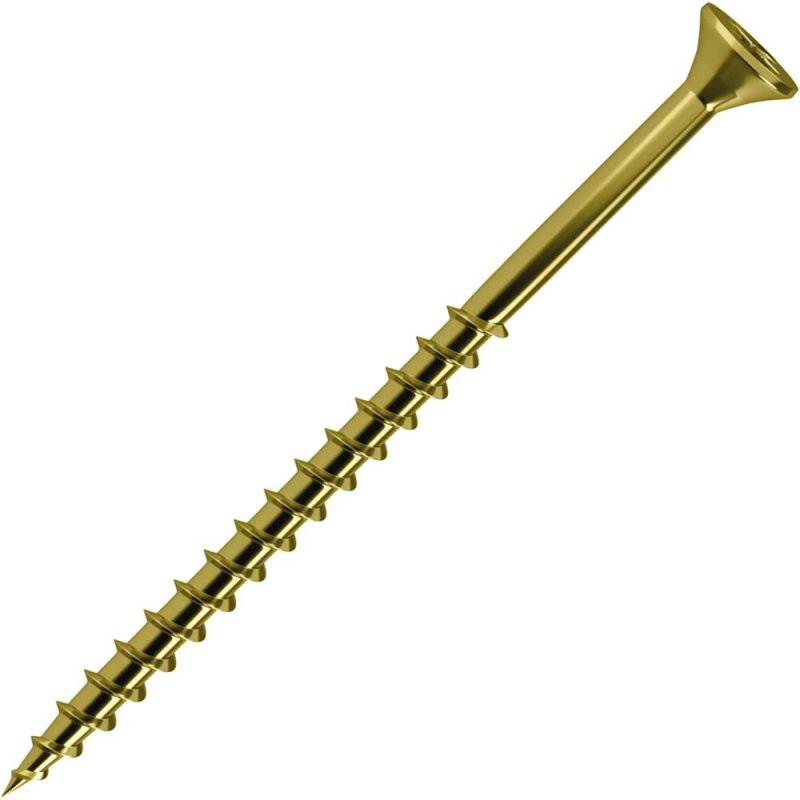

Желтые и белые с потайными головками и крестообразным шлицем

Диаметр, мм	Длина, мм
3	12 — 40
3,5	12 — 50
4	12 — 70
4,5	16 — 80
5	20 — 120
6	30 — 200

С потайной головкой и прямым шлицем

Размеры этих изделий производители указывают несколько необычным способом: для них приводятся отдельно диаметр головки и собственно самореза.

Диаметры могут сочетаться в таких вариантах:

16*8;
12*6;
10*5;
9*4,5;
8*4;
7*3,5;
6*3;
5*2,5;
4*2;
3,2*1,6.

Крепеж с прямым шлицем.

С шестигранной головкой

Самые длинные саморезы по дереву относятся именно к этой категории. Вот список типоразмеров крепежных элементов:

Диаметр, мм	Длина, мм
5	30
6	30 — 150
8	35 — 200
10	40 — 260
12	100 — 300

Саморезы по дереву 200 мм с шестигранной головкой могут использоваться для сборки стропильной системы и крепления лаг к балкам.

С прессшайбой

Максимальные размеры саморезов с прессшайбой по дереву сравнительно невелики в силу специфики их применения: они предназначены прежде всего для крепления с деревянному основанию тонких листовых материалов.

Как правило, они производятся с цинковым покрытием.

Диаметр, мм	Длина, мм
4,2	13
14
16
19
25
32
41
51
75

Отличие самореза по дереву от самореза по металлу

Главная разница между ними заключается в шаге резьбы. У самореза по дереву шаг больше. Нужно это, чтобы крепёж лучше сидел в материале, так как дерево мягче металла. Остальные отличия, например, наличие специального сверла у самореза по металлу.

Как выглядит саморез по дереву и металлу

Но что будет, если по ошибке купить саморезы по дереву, да ещё и оптом? Для работы по металлу они будут просто непригодны – при закручивании сломаются, погнутся. Если всё-таки повезёт, и удастся поставить на место непослушный саморез, то держать место крепления как следует он не будет, в силу того, что его конструкция не предназначается для такого веса монтируемого изделия.

Заключение

В рамках представленной статьи описаны наиболее часто применяемые разновидности саморезных винтов. Вариантов существует много, поэтому необходимо стараться подбирать именно те крепежи, которые предназначены для скрепления конкретных материалов!

Поделиться:

размеры, таблица, виды шурупов и их назначение

Саморезы по дереву входят в огромную армию элементов крепления. Их функции важны, а места использования обширны. Любому мужчине будут интересны особые случаи, когда применяют саморезы по дереву, размеры, таблица с основными параметрами. Дочитайте до конца, и вы будете знать не только эту информацию, но и чем винты по дереву отличаются от шурупов по металлу. А также, почему у крепежей разная резьба.

Саморез для дереваИсточник essvebel.by

Достоинства саморезов

У самореза есть шляпка с шлицами под отвёртку и стержень с резьбой. Именно последняя и выступает главнейшей характеристикой метиза. Так сокращённо начали называть металлическое изделие для крепежа. А пришли они в нашу страну в конце прошлого столетия, на смену универсальному советскому шурупу.

Использование саморезов для крепежа по дереву обусловлено целым рядом преимуществ:

У соединения обеспечивается отличная прочность и достаточная жёсткость.
В отличие от забивания гвоздей ткани древесины не разрываются, а остаются целыми.
Изделие многопрофильное. Применяется как на деревянных конструкциях, так и плитных изделиях из отходов деревообработки.
Для жёсткости крепления нет нужды использовать дополнительные прокладки под шляпку, а сам форма последней позволяет утапливать метиз в поверхность древесины заподлицо без предварительного зенкования.
Форма резьбы, а также фреза на кончике у некоторых саморезов позволяет без нарушения целостности конструкции скреплять особо плотные виды древесины.

Саморез с буромИсточник elektrikadeshevo.ru

Разнообразные канавки на шляпке подходит к большому количеству инструмента. Как к ручному, так и электрическому. И даже пневматическому.
Все метизы можно многократно использовать, если их целостность не нарушена.
Благодаря нанесённому на стержень специальному воску процесс закручивания в древесину проходит легко и быстро.

Серьёзный недостаток у самореза по дереву единственный. Калёная сталь на стержне не способна удержать большие массы. А со временем становится ещё и ломкой. Поэтому от ударных нагрузок может лопнуть. И это произойдёт незаметно, поскольку снаружи ничего видно не будет.

Ещё можно отметить повышение трудоёмкости работ при применении некоторых видов саморезов. Например, для того, чтобы вкрутить конфирмат для мебели, придётся просверлить для него отверстие.

Виды саморезов

Параметры, отличающие виды саморезов по дереву:

способность сопротивления ржавчине;
шаг спирали;
характер головки.

Декоративные шляпкиИсточник goskrep.ru

В силу того, что мало кто знает об отличиях между метизами, происходит неправильный выбор крепежа. Соединение деталей не имеет достаточной жёсткости. Часто стержень изделия просто ломается, из-за того, что он просто не предназначен для такой нагрузки.

Технология изготовления

Лучшими саморезами считаются, сделанные из латуни или нержавейки. В изготовлении остальных участвует углеродистая сталь. И хоть у неё повышена прочность, здесь много нюансов.

Стальные саморезы делятся на:

Фосфатированные. Имеют матовый чёрный цвет и обладают самой низкой устойчивостью к коррозии. Хоть выступают и самым дешёвым крепежом, легко вкручиваются как в дерево, так и металл. Используются только в тех местах, которые не имеют высокой влажности.
Оксидированные. Такие же черные, но уже блестящие. И сопротивляемость к влаге немного повыше, чем у предыдущих.
Хромированные. Из-за серебристого окраса и неспособности ржаветь, часто используются для крепежа декоративных деталей.
Оцинкованные. Могут быть жёлтого или серебристого цвета. Это зависит от цинкового сплава. Из-за последнего совершенно не боятся коррозии и могут быть использованы в любых помещениях и на улице.

Оцинкованный саморезИсточник s-be.ru

Жёлтопассивированные. Обрабатываются сразу двумя способами. Цинковым сплавом и хромовой кислотой. Из-за этого приобретают антикоррозийные свойства и стойкость к механическим воздействиям. Часто используются для крепежа фурнитуры в мебели.

По цвету самореза уже легко определить степень его стойкости к влаге и крепость стержня. Отсюда легко понять, что метизы чёрного цвета качественно способны крепить только лёгкие детали в сухих помещениях. Например, гипсокартон к деревянной обрешётке в жилой комнате. Цвет покрытия на диаметр самореза не влияет.

Все остальные виды (по цвету) могут нести свою службу на улице. В этом случае действует метод распознавания качества по ценовому признаку. Чем выше стоимость у самореза, тем он надёжнее, как крепёж.

Тип резьбы

Следующим различительным признаком является частота витков. Чем мельче шаг резьбы, тем легче вкрутить саморез в плотный материал. Вплоть до металла. А чем больше шаг, тем для более пористой структуры древесины нужно применять крепёж.

Саморез для материала с малой плотностьюИсточник скидкагид.рф
Какие саморезы по дереву лучше: какие они бывают и как выбрать подходящие метизы

Поэтому классифицировать метизы можно по шагу:

Средний говорит об универсальности. При желании можно использовать на любых материалах.
Двухходовая резьба применяется для присоединения к металлическому профилю.
Редкий делают для древесины с малой плотностью. И саморез можно вкручивать и в пластик, и в гипс.
Средний, с ёлочным профилем, разработали для бетона и кирпичных стен.
Несимметричный обычно применяют при мебельной сборке.

Редкий шаг применяют, чтобы по максимуму сохранить структуру древесины. Многие мастера даже предварительно смачивают саморез маслом и высверливают под него отверстие, хоть он и способен войти в структуру дерева без особого труда. А все это делается, чтобы уменьшить разрушительное воздействие на волокна.

Типы саморезов классифицируются также и по вариантам резьбы:

Полная, до самой шляпки, повышает стойкость к продольным нагрузкам.
Фреза у шляпки помогает полностью и глубоко утопить метиз под поверхностью.
Если резьба заканчивается острым наконечником, то с помощью таких шурупов можно проводить регулировку детали.

Регулировочный саморезИсточник nohoho.ru

Так называемый флюгер имеет на конце бур и это избавляет от предварительного просверливания поверхности.

Форма шляпки

Головка самореза сразу говорит о его целевом назначении:

Потайная нужна, чтобы крепёж не выделялся над поверхностью.
Меньшая по площади потайная шляпка необходима для возможности приложить большее усилие.
Полусфера, из-за того, что шляпка имеет повышенную площадь, способствует более плотному прижиму.
С малой шайбой повышает рабочую площадь шляпки и применяется для крепежа листовых материалов.
С большой шайбой нужна для крепления тех же листов, но с малой плотностью.
Шестиугольная позволяет прилагать меньше усилий, благодаря использованию рычажных инструментов.
Потайная воронкообразная допускает закрыть соединение пластиковой декоративной заглушкой.

Саморез с потайной шляпкойИсточник cloudinary.com

Подбирая форму шляпки необходимо подумать о двух факторах. В первую очередь анализируют будущую нагрузку на соединении. Исходя из этого оценивают целесообразность установки мощного крепления. Это помогает сэкономить средства там, где вполне будет достаточно простого шурупа.

Ещё размышляют о возможной необходимости откручивания крепежа. Поэтому бывает лучше отказаться от метизов, соединяющих детали на века.

Про то, какие бывают виды саморезов и их назначение, смотрите в этом видеоролике:

Какими гвоздями прибивать обрешётку к стропилам, как крепить её правильно

Параметры метизов для древесины

Данная таблица саморезов по дереву предоставит всю нужную информацию об их размерах, которые приведены в миллиметрах.

Длина саморезов	Максимальный внешний диаметр	Минимальный внутренний диаметр	Ширина шляпки
От 12 до 25	2,55	1,1	5,1
От 12 до 45	3,05	1,5	6
От 12 до 50	3,55	1,75	7
От 16 до 70	4,05	2	8
От 25 до 80	4,55	2,22	8,8
От 30 до 120	5,05	2,52	9,7
От 40 до 240	6,05	3,22	11,7

Длинные саморезы обычно имеют стержень, поделённый на два участка. От шляпки он на одну треть гладкий. А далее до конца идёт резьба. Так задумано, что иметь возможность скреплять между собой детали из дерева, имеющие большую толщину.

В этом видео показано, как определить размер самореза и его назначение. А также какие саморезы нужно выбирать для древесины:

Отличие метизов по дереву от их собратьев по металлу

Основное и единственное различие только в шаге резьбы. Поскольку все виды саморезов по металлу изготавливаются по тем же технологиям. Резьба имеет частые и мелкие витки. Это объясняется высокой плотностью металла. Если шаг будет больше, то закрутить саморез будет, практически, невозможно.

У метиза по дереву также попадается мелкая резьба. Но это говорит о применении в более плотной древесине. Например, в дубе или буке. А вот для деревьев, называемых железными, вообще нужен особый крепёж. Большой шаг резьбы подходит для осины, липы и сосны. Плотность там самая небольшая.

Но метизы по металлу часто имеют на окончании резьбы специальное перо. Оно помогает высверливать металл и тем самым способствует быстрейшему сцеплению резьбы с материалом. Правда и для деревянных поверхностей выпускается специальный саморез, который называется флюгер. У него также в наличии подобный бур. А остроконечные саморезы присутствуют в каждом виде.

В этом видео показана разница между метизами:

Как вкрутить саморез в металл или дерево, чем лучше пользоваться – отвёрткой или шуруповёртом

Коротко о главном

Правильная подборка самореза для крепления двух деталей зависит от:

технологии изготовления;
шага и варианта резьбы;
формы шляпки.

Сопоставив информацию с положением, в котором придётся саморезу находиться долгое время, делается выбор в пользу одного из видов. Во внимание непременно берётся окружающая влажность. Также обязательно учитывается будущая нагрузка, которая будет влиять на крепление.

Шурупы и саморезы по дереву

Отличительной особенностью саморезов и шурупов по дереву является наличие у данных крепёжных изделий острого наконечника и резьбы с более редким шагом. Шурупы и саморезы по дереву можно разделить в зависимости от их назначения, а точнее от свойств и размеров материала, который требуется прикрепить к деревянной конструкции. Выделяют следующие основные виды саморезов и шурупов по дереву:

Кровельные саморезы.
Саморезы для крепления гипсокартонных листов.
Саморезы для крепления гипсоволоконных плит.
Саморезы для крепления металлических профилей.
Универсальные шурупы.
Шурупы для крепления лаг и реек.
Саморезы для крепления листовых материалов (с шестигранной головкой и пресс-шайбой).

Размеры и характеристики саморезов из пунктов 1,2,3,4 можно узнать, перейдя по соответствующей ссылке, а характеристики и размеры остальных описаны ниже по тексту.

Универсальные шурупы по дереву

Применяются для крепления элементов из разных материалов к конструкциям из дерева, фанеры, ДСП, ОСП и т.п. Потайная форма головки данного изделия после вкручивания полностью утапливается в материале смонтированного элемента и обеспечивает ровную поверхность в точках монтажа. Острый наконечник и особенность резьбы, выполненной под углом 40°, обеспечивают надежное соединение деталей между собой. Антикоррозийное покрытие обеспечивает использование универсальных шурупов по дереву, как для внутренних, так и для наружных работ. В тандеме с дюбелем может применяться для монтажа элементов из разных материалов к конструкциям из более твёрдого материала (бетон, пенобетон, кирпич).

потайная
Pozydriv Pz1, Pz2 или Pz3 в зависимости от диаметра шурупа)
разреженный шаг
острый
Сталь С1022
желтопассивированный или оцинкованный
Универсальный шуруп предназначен для соединения элементов деревянных конструкций, ДСП, ДВП и других материалов. Допускается комбинирование с дюбелем.

Таблица 1. Размеры и технические характеристики универсальных шурупов по дереву

2,5	4,70-6,05	1,40	2,10	2,25-2,55	1,10-1,50	1,10	1,50	Pz1	1,00
3,0	5,70-6,05	1,80	2,35	2,75-3,05	1,50-1,90	1,35	1,50	Pz1	1,50
3,5	6,64-7,05	2,00	2,60	3,20-3,55	1,75-2,15	1,60	1,80	Pz2	2,00
4,0	7,64-8,05	2,35	2,80	3,70-4,05	2,02-2,50	1,80	2,00		3,00
4,5	8,64-9,05	2,55	3,00	4,20-4,65	2,22-2,70	2,00	2,20		4,40
5,0	9,64-10,05	2,85	3,20	4,70-5,05	2,52-3,00	2,20	2,50		6,10
6,0	11,57-12,05	3,35	3,60	5,70-6,05	3,22-4,05	2,60	2,50	Pz3	11,00

Таблица 2.

Длина и вес универсальных шурупов по дереву

2,5	3,0	3,5	4,0	4,5	5,0	6,0
12	0,35	0,40	0,59	0,88
16	0,46	0,54	0,74	0,94	1,43	1,75
20	0,60	0,66	0,88	1,23	1,52	1,92
25	0,70	0,80	1,11	1,44	1,70	2,29
30		0,95	1,27	1,65	2,10	2,67	4,07
35		1,15	1,47	1,87	2,42	3,00
40		1,24	1,63	2,10	2,75	3,41	5,13
45		1,43	1,85	2,32	3,00	3,60	5,63
50			2,04	2,55	3,36	4,10	6,10
60				3,10	3,95	4,80	7,25
70				3,60	4,30	5,50	8,25
80					4,70	6,37	9,27
90						7,15	10,37
100						7,65	11,59
120						9,00	13,00
160							15,00
200							18,00

Шурупы по дереву для крепления деревянных лаг и реек

Применяются для крепления деревянных лаг и реек, сборки перекрытий крыш, потолков, полов, а также для крепления тяжелых предметов (в том числе с помощью пластмассовых или металлических универсальных дюбелей). Следует учитывать, что перед вкручиванием данного крепёжного изделия следует просверлить отверстие в точке монтажа, диаметром равным внутреннему диаметру резьбы.

шестигранная
без шлица
разреженный шаг
острый
Сталь С1022
оцинкованный
Шурупы предназначены для крепления деревянных конструкций, обеспечивают надежное и прочное соединение. Допускается комбинирование с дюбелем.

Таблица 3. Размеры и технические характеристики шурупов по дереву для крепления деревянных лаг и реек

Номинальный диаметр, мм	Размер головки под ключ, мм	Da наружный диаметр резьбы, мм	Ds диаметр основания, мм	S размер головки под ключ, мм	E размер по граням головки, мм	K высота головки, мм
4,0	7,00	5,00	4,00	7,00	7,50	2,80
5,0	8,00	6,00	5,00	8,00	8,63	3,50
6,0	10,00	7,20	6,00	10,00	10,89	4,00
8,0	13,00	10,20	8,00	13,00	14,2	5,50
10,0	17,00	12,20	10,00	17,00	18,72	7,00
12,0	19,00	15,20	12,00	19,00	20,88	8,00
16,0	24,00	19,20	16,00	24,00	26,17	10,00
20,0	30,00	24,40	20,00	30,00	32,94	13,00

Таблица 4.

Длина и вес шурупов для деревянных лаг и реек

4,0	5,0	6,0	8,0	10,0	12,0	16,0	20,0
16	1,71	2,92
20	2,01	3,42	5,02
25	2,41	4,02	5,82	11,50
30	2,81	4,62	6,62	12,90	23,60
35	3,11	5,12	7,42	14,20	25,80	36,20
40	3,51	5,82	8,22	15,60	28,00	39,20
45		6,43	8,94	16,90	30,00	42,10
50		7,03	9,64	18,20	32,10	45,40	84,10
55			10,50	19,60	34,30	48,60	89,70
60			11,20	20,90	36,50	51,80	94,90	165,00
65			12,00	22,20	38,50	54,70	99,50	174,00
70			12,75	23,60	40,70	57,80	107,00	182,00
75			14,00	25,00	42,90	61,00	112,00	192,00
80			14,36	26,50	45,20	64,50	118,00	201,00
90			16,00	29,40	49,90	71,00	130,00	220,00
100			17,52	32,00	54,00	77,10	138,00	238,00
110			19,10	35,00	58,50	83,40	152,00	253,00
120			20,70	37,60	63,00	89,50	163,00	275,00
130				40,40	68,00	95,00	175,00	293,00
140				43,20	72,00	100,00	187,00	317,00
150				46,60	77,00	106,00	198,00	328,00
160				48,80	81,00	112,00	209,00	348,00
170				51,40	85,00	117,00		366,00
180				53,43	89,00	122,70		385,00
190				56,60	93,00	132,00		404,00
200				59,56	96,00	142,20		421,00
220					100,00	154,00
240					108,00	165,10
260						177,70
280						190,30
300						202,90

Саморезы для крепления листовых материалов к деревянным конструкциям

Применяются для крепления металлопрофиля к конструкциям из дерева, фанеры, ДСП, ОСП и т. п. Шестигранная форма головки, усиленная пресс-шайбой, обеспечивает лучшую фиксацию монтируемых элементов. Острый наконечник и шаг резьбы допускают вкручивание изделия в дерево без предварительного сверления. Антикоррозийное покрытие допускает использование саморезов как для внутренних, так и для наружных работ. В тандеме с дюбелем может применяться для монтажа элементов из разных материалов к конструкциям из более твёрдого материала (бетон, пенобетон, кирпич).

шестигранная с пресс-шайбой
прямой
редкий шаг
острый
Сталь С1022
оцинкованный
Предназначены для крепления металлопрофиля к деревянным конструкциям. Шестигранная головка с пресс-шайбой усиливает фиксацию скрепляемых материалов. Допускается комбинирование с дюбелем.

Таблица 5. Размеры, технические характеристики и вес саморезов для крепления листовых материалов

4,8×13	12,85 — 13,15	2,35 — 2,45	4,70 — 4,90	3,75 — 3,85	10,10 — 11,00	2,80 — 3,00	1,14 — 1,37	1,32 — 1,88	7,75 — 7,92	450 — 750	240 — 450	4,50	1,96
4,8×19	17,95 — 20,05												3,02
4,8×25	23,95 — 26,05												3,82
4,8×38	36,95 — 39,05												4,62
4,8×51	49,95 — 52,05												5,80

Размеры шурупов | Застежка Март


Номинальный Винт Размер	Резьба на Дюйм	Базовый диаметр винта		Средний диаметр головки
		Базовый диаметр винта		Плоский и овальный		Раунд
		Десятичный	Дробь	Десятичный	Дробь	Десятичный	Дробь
0	32	0. 060	1/16	0,109	7/64	0,106	7/64
1	28	0,073	5/64	0,135	9/64	0,130	1/8
2	26	0,086	3/32	0,160	5/32	0,154	5/32
3	24	0,099	3/32	0.185	3/16	0,178	11/64
4	22	0,112	7/64	0,210	13/64	0,202	13/64
5	20	0,125	1/8	0,236	15/64	0,227	7/32
6	18	0,138	9/64	0,262	17/64	0.250	1/4
7	16	0,151	5/32	0,287	32 сентября	0,275	32 сентября
8	15	0,164	5/32	0,312	5/16	0,298	19/64
9	14	0,177	11/64	0,337	32. 11	0,323	21/64
10	13	0.190	3/16	0,363	23/64	0,347	32.11
12	11	0,216	7/32	0,414	13/32	0,395	25/64
14	10	0,242	15/64	0,480	31/64	0,443	16.07
16	9	0,268	17/64	0.515	33/64	0,491	31/64
18	8	0,294	19/64	0,602	19/32	0,539	17/32
20	8	0,320	5/16	0,616	39/64	0,587	19/32
24	7	0,372	3/8	0,724	23/32	0. 683	16/11

Шурупы по дереву, размеры

Обычный шуруп со стеклянной головкой ввинчивается заподлицо в мягкую древесину, но он останется немного выше поверхности твердой древесины. Какой-то горнист винты имеют острые наконечники под головками, чтобы срезать древесину под головкой, как ты крутишь винт. Этот тип будет тянуть заподлицо даже в твердой древесине. Круглая голова Винты имеют плоское дно, поэтому их не нужно зенковать. округлый вершина выступает над поверхностью древесины.Винты с полукруглой головкой обычно используются для прикрепление фурнитуры. Винты с плоской головкой аналогичны винтам с круглой головкой, но голова уплощена сверху, поэтому она не так сильно выступает над поверхностью.

Типы отверток
Винты обычно доступны с углублениями в головках, чтобы соответствовать следующим три типа отверток: прямая, крестовая и квадратная (рис. 10-8). Винты, которые крепятся отверткой с прямым лезвием, часто называют шлицевыми. винты.Это самый старый тип винта. Винты со шлицевой головкой хорошо работают, когда вы закручиваете шурупы вручную, но с усилием их трудно закрутить отвертка.

Винт с крестообразным шлицем имеет крестообразную выемку на головке. Этот тип отверткой крутить намного проще, потому что бита не соскакивает головка винта так же легко. Винты с крестообразным шлицем становятся все более популярными поскольку все больше и больше людей используют электрические отвертки.

Винт с квадратной головкой имеет квадратное углубление в головке.Хотя это не так широко доступный как винт с крестообразным шлицем, он становится все более популярным среди плотников, потому что он обеспечивает еще лучший захват биты отвертки. Существует несколько других типов конструкций отверток, но в настоящее время они в основном используются в промышленных целях.

Типы резьбы
Традиционный рисунок резьбы по дереву — это старый дизайн, основанный на в основном на ограничениях резьбонарезных станков столетней давности. Она имеет два недостатка. Во-первых, требуется двухступенчатое направляющее отверстие, одного размера для резьбовая часть и чуть большего размера отверстие для хвостовика. Во-вторых, резьба довольно мелкая, поэтому удерживающая способность винта ограничена.

Шуруп по дереву Размеры

Размеры шурупов по дереву

Для размеров 0-24: Головка — Хвостовик — Корень — TPI

На этой странице приведены основные физические размеры шурупов по дереву от № 0 до № 24. Существует также страница о размерах направляющих отверстий для шурупов по дереву, на которой также перечислены основные размеры, а также различные рекомендации по размерам направляющих отверстий, включая те, которые подходят для чистовой работы, а также те, которые подходят для строительства.

№ Винт	Головка Диаметр		Диаметр хвостовика			Диаметр корня			Резьба На дюйм	№ винта
№ Винт	Мин.	Макс.	Базовый Dec.Размер	Ближайший дробный Эквивалент		Средний Дек. Размер	Ближайший дробный Эквивалент		Резьба На дюйм	№ винта
0	.105	0,119	0,060	1/16	+.002	0,040	3/64	+.007	32	0
1	.130	0,146	0,073	5/64	+. 005	0,046	3/64		28	1
2	.156	0,172	0,086	3/32	+.007	0,054	1/16	+.008	26	2
3	.181	.199	0,099	7/64	— .010	0,065	1/16	— 0,002	24	3
4	. 207	0,225	0,112	7/64	— .003	0,075	5/64	+.003	22	4
5	.232	0,252	0,125	1/8		.085	5/64	— 0,007	20	5
6	.257	0,279	0,138	9/64	+. 002	.094	3/32		18	6
7	.283	.305	.151	5/32	+.005	.102	7/64	+.007	16	7
8	.308	0,332	0,164	5/32	— 0,007	. 112	7/64	— 0,003	15	8
9	.334	0,358	0,177	11/64	— 0,005	.122	1/8	+.003	14	9
10	.359	0,385	.190	3/16	— 0,002	.130	1/8	— 0,005	13	10
11	. 385	.411	.203	13/64		.139	9/64	+.001	12	11
12	.410	0,438	0,216	7/32	+.003	.148	9/64	— 0,007	11	12
14	.461	0,491	0,242	1/4	+. 008	.165	5/32	— 0,009	10	14
16	.512	0,544	0,268	17/64	— 0,002	.184	3/16	+.003	9	16
18	.563	0,597	0,294	19/64	+.003	. 204	13/64	— .001	8	18
20	.614	0,650	.320	5/16	— 0,007	.223	7/32	— 0,004	8	20
24	.716	0,756	0,372	3/8	+.003	.260	1/4	— 0,010	7	24

Пожалуйста, ознакомьтесь с информацией о файлах cookie, конфиденциальности и отказе от ответственности на веб-сайте, нажав ЗДЕСЬ.

Как правильно выбрать размер и тип шурупа для дерева

05.11.19 — Zoro Staff

Шурупы для дерева использовались веками и обычно служили простой, но важной цели: соединению двух кусков дерева вместе.Здесь мы рассмотрим различные типы и способы использования шурупов, в том числе то, как правильно подобрать их размер для ваших нужд.

Хотя шурупы для дерева чрезвычайно распространены и могут использоваться в самых разных целях, чаще всего они используются для соединения двух или более деревянных деталей. Шурупы по дереву также можно использовать с некоторыми типами оборудования или даже с гипсокартоном.

Шурупы, обычно встречающиеся во многих типах деревянной мебели, могут использоваться в качестве отличных креплений. Они предназначены для создания прочного соединения и являются отличной альтернативой гвоздям и зажимам при работе с деревом.

Помимо использования в деревообработке и производстве мебели, некоторые шурупы также могут использоваться на открытом воздухе, например, в плотницких работах, а также при строительстве или ремонте деревянных настилов. По сравнению с металлическими шурупами, шурупы для дерева имеют меньше резьбы и не имеют резьбы по всей длине, а их форма сужается от головки к острому заостренному концу.

Еще одно важное замечание для непосвященных: для соединения дерева с деревом используются шурупы, но они никогда не делаются из дерева. На самом деле, большинство шурупов сделаны из стали.

В чем разница между шурупами?

Независимо от того, покупаете ли вы шурупы для дерева или надеетесь определить, какой тип шурупов у вас есть под рукой, наиболее распространенными соображениями являются материал, тип привода, тип или форма головки, длина, калибр или толщина. Подробнее о каждом из этих качеств читайте ниже.

В чем разница между материалами шурупов, типами привода и типами головок?

Наиболее распространенными материалами для изготовления шурупов по дереву являются углеродистая сталь и латунь для использования внутри помещений и нержавеющая сталь для использования вне помещений. Наружные шурупы часто покрывают покрытием (гальванопокрытием или цинкованием) для предотвращения коррозии и износа. Многие производители разработали собственные запатентованные покрытия, чаще всего для палубных шурупов. Винты также могут быть покрыты различными покрытиями (например, бронзой, никелем или черным оксидом) из эстетических или декоративных соображений.

Наиболее распространенными типами приводов для шурупов по дереву являются повседневные винты с крестообразным шлицем и головкой со шлицем, но доступно множество других типов, включая винты с шестигранной головкой, квадратной головкой, звездообразной головкой и крестообразным шлицем с квадратной головкой.

По большей части типы головок или формы шурупов для дерева бывают плоскими, круглыми или овальными, но существуют и другие варианты.

Винты с плоской головкой имеют плоскую верхнюю часть и коническую нижнюю сторону. Это позволяет шурупу сидеть заподлицо с готовой заготовкой, создавая гладкую поверхность.
Винты с овальной головкой имеют такую же коническую нижнюю сторону, как и винты с плоской головкой, но с декоративной верхней частью, которая немного выступает над поверхностью.
Винты с круглой головкой плоские на нижней стороне головки с выпуклой вершиной, которая находится над поверхностью заготовки.

Как определить размер шурупа и что означают номера шурупов?

Размер шурупа обычно определяется его калибром (или толщиной/диаметром) и длиной стержня. И длина, и диаметр могут измеряться в дюймах, но калибр — это номер размера винта, который может сбивать с толку, если вы не сталкивались с ним раньше.Для удобства ниже приведена таблица, в которой размер или калибр винта преобразуется в диаметр винта в дюймах.


Таблица размеров шурупов для дерева
Размер винта	Ближайший Дробный размер	Прямая пилотная насадка из твердой древесины	Мягкая древесина Прямая пилотная насадка
2	3/32 дюйма	1/16″	1/16″
3	7/64″	5/64″	1/16″
4	7/64″	5/64″	1/16″
5	1/8″	3/32 дюйма	5/64″
6	9/64″	7/64″	3/32 дюйма
7	5/32 дюйма	7/64″	3/32 дюйма
8	5/32 дюйма	1/8″	7/64″
9	11/64″	9/64″	1/8″
10	3/16″	9/64″	1/8″
12	7/32″	5/32 дюйма	9/64″
14	1/4″	11/64″	5/32 дюйма
16	17/64″	3/16″	11/64″
18	19/64″	7/32 дюйма	13/64″
20	5/16″	15/64″	7/32″

На приведенной выше диаграмме колонка «ближайший дробный размер» относится к размеру шнека (или калибру) и относится к ближайшему дробному диаметру соответствующего вала шнека. Два других столбца предназначены для того, чтобы помочь вам определить, какое сверло использовать при сверлении направляющего отверстия для шурупа этого размера, с вариантами как для твердой, так и для мягкой древесины.

Когда дело доходит до выбора правильной длины шурупов, помните, что более длинные шурупы создадут более прочное соединение, но шурупы не должны быть слишком длинными, иначе они прорвутся с противоположной стороны. Точно так же более толстый винт прочнее, но слишком большая толщина может привести к расщеплению. Когда дело доходит до выбора правильных шурупов, вы также можете учитывать тип используемой древесины и планируете ли вы сначала просверлить пилотное отверстие.

Как насчет винтов с потайными отверстиями?

Винты с потайным отверстием

обычно используются при сборке мебели или шкафов. При выборе шурупа с потайным отверстием обязательно выбирайте шурупы с крупной резьбой для более мягких пород дерева (например, сосны) и шурупы с мелкой резьбой для твердых пород дерева (например, клена или дуба).

Шурупы для дерева выдержали испытание временем, а их универсальность означает, что они, вероятно, не исчезнут в ближайшее время. Независимо от ваших потребностей, отличный выбор шурупов Zoro может помочь вам воплотить в жизнь ваши мечты по дереву.Пока вы ходите по магазинам, не забудьте ознакомиться с нашим полным ассортиментом полезных застежек.

Понимание размеров винтов

Что означают все эти номера винтов? Полезно знать, что планы, инструкции, спецификации и другие столяры постоянно ссылаются на конкретные виды и размеры шурупов. Ниже Ли Гриндингер проясняет тайну в своем ответе на вопрос читателя Woodworker’s Journal.

Деревообработка Вопрос Почему некоторые винты указаны по диаметру и числу резьб (3/8-16), а другие имеют номер 6 или что-то подобное? Или, что более важно, во что переводится винт № 6 или № 8?

Ответ от Lee Grindinger: Ну, это не так просто, как вы можете подозревать. Все винты перечислены по диаметру, но термины, используемые для разных типов винтов, различаются. Винт 3/8″-16 — это крепежный винт, «3/8» — диаметр, а «16» — количество витков на дюйм.Этот винт ввинчивается в гайку или резьбовое отверстие.

Шурупы для дерева имеют коническую форму, и количество резьб не является частью описания. Номер калибра, например «6», — это диаметр, а длина — это длина шурупа, который входит в древесину, не включая головку, если только это не плоская головка. Чем меньше номер калибра, тем меньше диаметр винта (в отличие от диаметра гвоздей и проволоки).

Головки винтов

также имеют множество конфигураций: от типа отвертки, такой как шлицевая, крестообразная, квадратная и Робинсон, до формы головки, такой как круглая, плоская и овальная.

Шурупы для гипсокартона

различаются по калибру (диаметру) и длине и бывают с крупной или мелкой резьбой. Получите полномасштабную диаграмму, чтобы повесить ее на стену в магазине. Как только вы освоите систему, идентифицирующую нужный вам винт, это не будет слишком сложно, но поначалу это сбивает с толку.

Имеет смысл? Если вам нужны винты, в том числе некоторые из более экзотических разновидностей, такие как винты с квадратным хвостовиком, обработанные смазкой, или сборочные винты с двойным замком, вы найдете их — как и практически любой другой тип винтов — в Rockler.

Типы шурупов и когда их использовать – Деревообработка для простых смертных

Типы винтов (и когда их использовать!)

Если вы когда-нибудь были в отделе крепежа в хозяйственном магазине домашнего центра, вы знаете, насколько пугающим может быть этот опыт. Вам может понадобиться всего несколько винтов, но какие вы должны получить? Существует огромное количество различных видов шурупов, и я не смогу охватить их все, поэтому я дам вам обзор наиболее распространенных типов шурупов и того, что вам понадобится для работы по дереву.

Выбор винтов может быть огромным!

Какие типы винтов следует использовать в ваших проектах?

Для деревообработки вы можете сузить список до нескольких вариантов. Вот мои итоговых рекомендаций ; лучшие шурупы для столяров.

Я настоятельно рекомендую использовать винты премиум-класса или универсальные винты , такие как Spax, GRK или Hillman.
Возьмите винтов с плоской головкой , те, что с коническими головками для зенкерования.
Если возможно, используйте квадратные или звездообразные приводы . Они работают лучше и избавят вас от многих разочарований.
Наиболее распространенные винты, которые я использую и всегда должен иметь под рукой в моем магазине, — это винты #8 со звездообразной головкой 1-¼ дюйма.

Это самые часто используемые шурупы в моем магазине.

Зачем использовать винты?

Хочу отметить, что я не использую много шурупов в деревообработке. Обычно я использую столярный клей, который прочнее и не оставляет видимых креплений.Недостатком клея является то, что вам нужно ждать, пока он высохнет, и после того, как вы что-то собрали, вы не можете это разобрать.

Я часто использую шурупы для мастерских и шаблонов. С ними я не так сильно беспокоюсь о внешнем виде, и мне нравятся винты, позволяющие сэкономить время.

Использование винтов для быстрой сборки шлицевого приспособления. Шурупы

также используются для скрепления деталей, когда расширение и сжатие древесины может быть проблемой. Обычное использование — прикрепить столешницу к основанию.Шурупы будут вставлены в пазы, позволяя дереву двигаться при изменении влажности.

Использование шурупов для крепления столешницы.

Для некоторых проектов, которые находятся где-то посередине между изготовлением комода для семейной реликвии и верстака, я предпочитаю использовать винты с потайной головкой. Они отлично подходят для изготовления шкафов и других корпусных изделий. Они значительно упрощают и ускоряют сборку подобных проектов, например каркаса кровати. И, конечно же, вы хотите расположить карманные отверстия на нижней или задней стороне изделий, где они не будут видны. Изучите основы столярного дела с карманными отверстиями.

Платформа кровати сделана с помощью карманных винтов.

В чем разница между винтом и болтом?

По этому поводу нет единого мнения, но лично я рассматриваю болт как крепеж, который полностью проходит через два материала с прикрепленной гайкой, в то время как винт стягивает две детали вместе, и видна только головка крепежа. Но я могу придумать множество исключений, таких как винты.

Вставка болта через две доски.

Используются ли гвозди в деревообработке?

Среди тех, кто не работает по дереву, распространено заблуждение, что мы используем много гвоздей. Нет ничего более далекого от правды. За десять лет проектов на этом канале я не думаю, что когда-либо использовал гвозди в проекте, кроме как в декоративных целях. Иногда я использую штифты для скрепления досок во время высыхания клея, но никогда не использую их в качестве единственного средства сборки.

Гвозди трудно забивать, они могут сгибаться, и вы можете легко повредить поверхность своего проекта головкой молотка. Мало того, они не так хорошо держатся, как шурупы, и могут ослабнуть.

Части винта

Винт состоит из 4 компонентов:

Наконечник
Хвостовик
Резьба
Головка

Наконечник

Шурупы, используемые в деревообработке, имеют заостренный наконечник, помогающий направить шуруп точно в нужное место. Самосверлящие шурупы имеют острие раскола, которое врезается в древесину, как сверло.Другие винты, такие как крепежные винты, не имеют смысла.

Наконечник самонарезающего (самонарезающего) винта.

Крепежный винт (справа) не имеет заостренного конца.

Хвостовик и резьба

Ступени винта наматываются на хвостовик. Вместе это та часть, которая вбивается в материал. Резьбовая часть некоторых винтов останавливается, не дойдя до головки, в то время как другие винты полностью навинчиваются.

Резьба

Хвостовики и резьба бывают разных размеров. Диаметр обозначается цифрой. Наиболее распространены шурупы для дерева с номерами 6, 8 и 10 , чем больше номер, тем больше толщина. Я почти всегда использую винты диаметром №8. Более длинные винты обычно имеют размер 10.

Стандартные диаметры шурупов.

В США резьба иногда указывается в витках на дюйм, обычно 24 или 32 tpi. Это важно знать о крепежных винтах или болтах, где вам нужна подходящая гайка. Иногда шурупы бывают с крупной или мелкой резьбой. Используйте тонкую нить для твердой древесины и крупную нить для мягкой древесины и фанеры.

Итак, когда вы читаете коробку, первое число говорит вам о диаметре винта. Иногда за этим следует количество витков на дюйм, а затем длина винта.

Как читать коробку винтов.

Голова

Головка винта состоит из двух компонентов. Это форма головы и тип привода. Читайте дальше, чтобы узнать об этом.

Типы приводов

Существует множество различных типов накопителей, но, к счастью, вам нужно знать лишь некоторые из них.

со шлицем: что такое винт с плоской головкой?

Шлиц Шурупы являются оригинальным методом завинчивания шурупов. Как следует из названия, это просто прорезь, которую поворачивает плоская отвертка. По этой причине эти типы винтов обычно называют винтами с плоской головкой гораздо чаще, чем винтами со шлицем.

Винты с плоской головкой

требуют большого терпения при использовании, и их очень трудно закрутить дрелью или ударным шуруповертом. Странно, насколько распространены они до сих пор, все еще легко доступны в хозяйственных магазинах.В основном они отстой, и я бы никогда не рекомендовал их для обработки дерева, за одним исключением: если вы хотите сделать старинный предмет мебели с исторической точностью. Кроме этого, по возможности избегайте винтов со шлицами.

Что такое винт с плоской головкой

Phillips

Когда в 1930-х годах появились винты Phillips, они представляли собой значительное улучшение по сравнению с винтами со шлицем. Отвертка с головкой Phillips будет оставаться на месте намного лучше, но у них все еще есть раздражающая склонность к проскальзыванию или проскальзыванию при забивании последнего бита в дерево.Это может повредить головку, а также испортить драйвер. Я слышал, что они были разработаны для того, чтобы предотвратить чрезмерное затягивание, но я не уверен, что это правда.

Винт с крестообразным шлицем.

Они бывают разных размеров, поэтому всегда следите за тем, чтобы ваш драйвер подходил по размеру. Я действительно хотел бы, чтобы винты Phillips устарели, но они все еще чрезвычайно распространены в США, подавляющее большинство винтов, продаваемых в хозяйственных магазинах, по-прежнему являются винтами Phillips.

Square (Робертсон) Диски

Квадратные диски — это огромное улучшение! Их также называют винтами Робертсона, и они наиболее распространены в Канаде.Их определенно труднее найти в США. Их квадратная форма значительно уменьшает, почти исключая вывал и проскальзывание драйвера. Здесь, в США, вы в основном найдете их в карманных винтах.

Заворачивание винта с квадратным хвостовиком

Звездочка (Torx)

Винты со звездочкой

становятся все более и более распространенными в США, и это мой самый любимый тип привода. Звездообразная форма практически исключает проскальзывание, и драйвер почти никогда не выскальзывает. Кроме того, они могут выдерживать большой крутящий момент.Обычно они продаются на винтах высшего качества, которые не сломаются, если их слишком сильно затянуть. И когда вы покупаете коробку, она обычно поставляется с нужной вам насадкой.

Винт со звездочкой, полностью посаженный в древесину.

Формы головы

Как и в случае с приводами, головки бывают разных форм. К счастью, в деревообработке есть только два.

Плоская головка

Здесь терминология может немного запутаться. Легко спутать винт с плоской головкой и винт со шлицем, который мы часто называем винтами с плоской головкой.Для деревообработки наиболее распространенным типом шурупов является шуруп с плоской головкой. У него скошенная головка, которая аккуратно прилегает к дереву, делая его на одном уровне с поверхностью

Шуруп по дереву с плоской головкой

. Вы можете просто вкрутить шуруп в дерево, чтобы он был заподлицо, но вы получите лучшие и более чистые результаты, если будете использовать сверло с зенковкой , чтобы просверлить направляющее отверстие, или использовать зенкер, чтобы срезать фаски после вы сверлите пилотное отверстие.

Использование зенковки. Винт с плоской головкой аккуратно входит в отверстие с потайной головкой.

Округлая головка

Плоскоголовые или круглоголовые могут иметь мелкие или глубокие купола. Они сидят поверх дерева и мало используются для деревообработки. Вам нужно будет использовать их при креплении какого-либо другого материала к дереву… чего-то, что вы не можете раззенковать, скажем, металла или пластика.

Использование винта с плоской головкой для крепления акрила к дереву.

Типы винтов

Стандартные шурупы для дерева

Шурупы широко доступны во всех магазинах товаров для дома и хозяйственных магазинах и предназначены для соединения двух кусков дерева вместе. Они имеют резьбу на части, а затем имеют гладкий стержень наверху. Это помогает удерживать винты на месте. Они относительно недороги и бывают разных диаметров и форм головок. Обычно вы хотите использовать те, у которых коническая головка. К сожалению, в США большинство шурупов по-прежнему доступны только с крестообразным шлицем, а не со звездочкой или квадратным хвостовиком.

Стандартный шуруп для дерева

Шурупы для гипсокартона

Многие столяры используют шурупы для гипсокартона, в основном в мастерских и на приспособлениях.Они недороги, обычно дешевле, чем шурупы по дереву, и их легко найти где угодно. У них более тонкий стержень, чем у шурупов, обычно примерно такой же, как у шурупа № 6, и резьба проходит по всей длине шурупа. Из-за своей тонкости они очень хрупкие. Особенно, если вы сверлите твердую древесину, они действительно склонны к поломке, но у меня был печальный опыт использования их и для 2×4. Как и у шурупов, в США головки почти всегда крестообразные. Кроме того, головки имеют форму стекляруса, чтобы уменьшить разрыв бумаги о гипсокартон.Они не соответствуют скошенной форме зенковки. В общем, я не рекомендую использовать шурупы для гипсокартона для работ по дереву.

Шуруп для гипсокартона

В чем разница между шурупом для гипсокартона и шурупом по дереву? Шурупы для гипсокартона в сравнении с шурупами по дереву

Универсальные (производственные) шурупы

Производственные или универсальные винты — мои самые любимые типы винтов. Общие бренды включают Spax или GRK. Эти винты изготовлены из закаленной стали и невероятно прочны.Я не думаю, что у меня когда-либо был перерыв. У них есть точки самосверления, которые устраняют необходимость в пилотном отверстии, но я бы все же предварительно просверлил важные детали. Особенно возле концов досок, чтобы предотвратить расщепление.

Универсальный винт

Самое приятное то, что они поставляются со звездообразным или квадратным хвостовиком, поэтому отвертка остается на месте и не выскальзывает, как с крестообразным шлицем. Кроме того, когда вы покупаете коробку, она поставляется с отверткой. На самом деле у них есть только один недостаток: они дороги.Может быть, в два раза больше, чем обычные шурупы. И хотя моя философия простых смертных всегда состоит в том, чтобы быть бережливым, это тот случай, когда я считаю, что стоит потратить дополнительные деньги. Количество времени и разочарований, которые экономят эти типы винтов, огромны.

Если вы никогда не использовали универсальные винты или винты Spax, просто возьмите одну коробку и попробуйте их. Гарантирую, вы удивитесь, почему не попробовали их раньше!

Другие типы винтов

Винты для настила

Если вы строите объекты на открытом воздухе, используйте винты для настила.Они изготовлены из закаленной стали и имеют антикоррозийное покрытие.

Винт для палубы

Винт из нержавеющей стали

Для еще большей коррозионной стойкости, особенно на лодках и в соленой морской среде, вы можете использовать винты из нержавеющей стали. Хотя они обеспечивают наилучшую защиту от непогоды, они не так прочны, как шурупы для палубы, и очень дороги.

Винт с карманом

Шурупы с потайной головкой являются самосверлящими и имеют широкую головку, которая захватывает плоский буртик, образованный в результате сверления отверстий для потайных головок.Если вы используете обычные шурупы с карманными отверстиями, они могут пройти насквозь или расколоть древесину. Я использую винты Kreg с потайной головкой, но вы можете заменить винты с плоской головкой. Винты Kreg имеют квадратный хвостовик, благодаря чему их действительно легко посадить. Посмотрите мое видео с основами работы с отверстиями для карманов, чтобы узнать больше о столярных изделиях с отверстиями для карманов.

Винт с потайной головкой, установленный в отверстии с потайной головкой

Крепежные винты

Крепежные винты не имеют наконечника и предназначены для использования в отверстиях с уже нарезанной резьбой или с гайкой.Они имеют резьбу по всему валу и продаются с количеством витков резьбы на дюйм. При покупке убедитесь, что резьба гаек совпадает. Иногда вам могут понадобиться крепежные винты, чтобы скрепить пару досок вместе, но они не распространены в деревообработке.

Крепежный винт с соответствующей гайкой.

Винт для листового металла

Обычно шурупы для листового металла крошечные с острым концом, предназначенные для прокалывания и завинчивания листового металла. Подумайте, например, о отопительных каналах. Обычно они имеют цилиндрическую головку и, вероятно, будут работать как шурупы, если вам понадобится замена.

Шуруп для листового металла похож на шуруп для дерева, но имеет цилиндрическую головку.

И вот краткий обзор различных типов винтов. Несмотря на то, что существует множество вариантов, существует всего несколько различных типов шурупов, которые когда-либо понадобятся столяру. Знайте, какой тип вам нужен для вашего проекта, прежде чем идти в хозяйственный магазин или домашний центр. Просто купите то, что вам нужно. Я не рекомендую запасаться ничем, кроме винтов №8 1-¼ дюйма. Мне нравится всегда иметь их под рукой.

Измерение винтов: как измеряются винты

Шурупы бывают различных типов и размеров для бесконечного множества строительных задач — от деревообработки до монтажа металлических крыш.Но если выбрать неправильную длину или ширину, это может расколоть древесину или повлиять на прочность конструкции. Как и в случае со скобами, измерение винтов немного сложнее, чем измерение гвоздей. Вот три основных параметра, которые должен знать каждый продавец.

Винтовое измерение, состоящее из трех частей

Существует три размера основных винтов: калибр, длина и количество витков резьбы на дюйм (TPI). Например, при покупке комплектных шурупов в магазине Nail Gun Depot вы найдете шурупы с такой маркировкой: Duraspin #8 x 1-1/4″ #08X125CBACTS .Итак, что означают #8 и 1-1/4 дюйма?

Винтовой калибр

Первая цифра — калибр винта, который относится к наружному диаметру резьбы. Это также известно как «большой диаметр». Винты с основным диаметром менее 1/4 дюйма обычно имеют размеры от 0 до 14. Винты с основным диаметром 1/4 дюйма или больше маркируются в долях дюйма.

Для каждого калибра существует десятичный эквивалент. Пример: #1 = 0,073 дюйма. Это число увеличивается на 0,013 дюйма с каждым увеличением размера.Для винта Duraspin #8 (показан ниже) десятичный эквивалент равен 0,164 дюйма. В Engineering Toolbox есть удобная таблица размеров винтов , в которой перечислены размеры винтов и их десятичные эквиваленты.

Помимо основного диаметра, винты имеют другие размеры ширины. Ширина под резьбовой частью винта называется диаметром основания или «второстепенным диаметром». Измерением части винта без резьбы (если резьба не полностью) является диаметр стержня.

Длина винта

Следующим важным аспектом измерения винтов является длина вала.В упомянутом выше винте Duraspin длина является второй деталью на его этикетке — 1-1/4″.

Измерение длины шурупа с потайной головкой — это расстояние от вершины головки до кончика. Это относится к винтам с плоской головкой, стеклярусом, подрезной головкой и любым другим винтам с потайной головкой, головка которых может быть закручена под поверхность.

Для шурупа с потайной головкой это расстояние от нижней части головки до кончика.Таким образом, для винтов с шестигранной, цилиндрической, плоской, круглой и сферической головкой длина измеряется от непосредственно под головкой до кончика. Одно исключение: винт с овальной головкой, который может быть частично потайным, измеряется от самой широкой точки головки до кончика.

Ниже приведен пример двух шурупов для дерева с непотайной головкой из Simpson Strong-Tie . Первый винт имеет низкопрофильную головку под шайбу. Второй винт также имеет головку под шайбу, но имеет более выступающую шестигранную головку. Обратите внимание, где длина измеряется на каждом.

нитей на дюйм (TPI)

90 355 TPI – это число витков резьбы на однодюймовом участке винта.

Размеры саморезов

Обзор инструмента. Виды и размеры саморезов

таблица. Как определить размер самореза для подрозетников? Универсальные размеры. Какими они бывают?

Какие бывают?

По дереву

По металлу

С прессшайбой

Кровельные

Мебельные

«Глухари»

Как определить?

Как подобрать?

Диаметр сверла под саморез | Построй свой Дом!

Какой диаметр сверла под саморез

Диаметр сверла под саморез по дереву

Диаметр сверла под саморез по металлу

стандартные, самые длинные, с прессшайбой, видео-инструкция по выбору своими руками, фото и цена – Ремонт своими руками на m-stone.ru

Основы

Шуруп — саморез. Откуда возникает путаница

Пример расшифровки

Шуруп 1 – 4×25 ГОСТ 1145-80

2.Виды саморезов

Наконечник (3)

Шлиц (4)

Применение: полезные советы

Как фиксируются саморезы

Саморезы для металла с заострённым концом

Разновидности по типу резьбы

Шурупы по металлу

Шпаргалка домашнему мастеру

Различаем изделие по типу резьбы

Все дело в шляпе

3. Назначение

Размеры

Фосфатированные, с потайными головками и крестовыми шлицами

Желтые и белые с потайными головками и крестообразным шлицем

С потайной головкой и прямым шлицем

С шестигранной головкой

С прессшайбой

Отличие самореза по дереву от самореза по металлу

Заключение

Рекомендуем прочитать:

размеры, таблица, виды шурупов и их назначение

Достоинства саморезов

Виды саморезов

Технология изготовления

Тип резьбы

Форма шляпки

Параметры метизов для древесины

Отличие метизов по дереву от их собратьев по металлу

Коротко о главном

Шурупы и саморезы по дереву

Универсальные шурупы по дереву

Таблица 1. Размеры и технические характеристики универсальных шурупов по дереву

Таблица 2.

Шурупы по дереву для крепления деревянных лаг и реек

Таблица 3. Размеры и технические характеристики шурупов по дереву для крепления деревянных лаг и реек

Таблица 4.

Саморезы для крепления листовых материалов к деревянным конструкциям

Таблица 5. Размеры, технические характеристики и вес саморезов для крепления листовых материалов

Размеры шурупов | Застежка Март

Шурупы по дереву, размеры

Шуруп по дереву Размеры

Размеры шурупов по дереву

Как правильно выбрать размер и тип шурупа для дерева

В чем разница между шурупами?

В чем разница между материалами шурупов, типами привода и типами головок?

Как определить размер шурупа и что означают номера шурупов?

Таблица размеров шурупов для дерева

Как насчет винтов с потайными отверстиями?

Понимание размеров винтов

Типы шурупов и когда их использовать – Деревообработка для простых смертных

Типы винтов (и когда их использовать!)

Какие типы винтов следует использовать в ваших проектах?

Зачем использовать винты?

В чем разница между винтом и болтом?

Используются ли гвозди в деревообработке?

Части винта

Наконечник

Хвостовик и резьба
