Сопла для краскопультов | Библиотека БИ-ТЕХ

или сопло для краскораспылителя, дюза для краскопульта, дюза для краскораспылителя.

Первое, с чем в массовом сознании ассоциируется слово «сопло», ─ это космическая техника и авиация. Соплом, в частности, называют один из элементов реактивного двигателя. Хотя появилось это существительное в русском языке намного раньше, чем поднялись в воздух первые самолеты, и сумели вырваться из объятий земного притяжения космические корабли. В Энциклопедии Брокгауза и Ефрона сопло ─ это «сходящиеся конические насадки, по которым дутье поступает из воздухопровода в печь». Причем так называли не только саму насадку, но и «всю трубу, идущую от воздухопровода печи до фурмы». А вообще, сопло известно уже многие сотни лет. Сопла, т. е. металлические и керамические наконечники кузнечных мехов, использовали еще металлурги Древнего мира.

Сегодня термин «сопло» или его иноязычный аналог «дюза» (Düse ─ сопло, форсунка по-немецки), иногда используемый в русском языке без перевода, применяется в разных областях техники. В гидравлике так называют наконечник фонтанной трубы или ствол брандспойта. Сопло ─ деталь турбин (газовых, паровых, водяных), а также газодинамических лазеров.

В общетехническом толковании сопло ─ это профилированный закрытый канал или профилированный насадок (патрубок, например), задача которого ─ разогнать рабочее тело (пар, жидкость, газ) до определенной скорости в нужном направлении. Благодаря струям раскаленного газа, вырывающимся из сопла, ракеты уносят космические корабли к звездам. Именно во второй половине 1950-х годов вместе с началом освоения космического пространства существительное сопло перестало быть специальным термином, перейдя в разряд общеупотребительной лексики.

Хотя ракеты были придуманы задолго до наступления космической эры. Достоверно известно, что после изобретения пороха использующие принцип реактивного движения снаряды использовали для устройства фейерверков в Китае, а в качестве вооружения их применяли уже в XI веке. Но тогдашний уровень технологий не позволял обеспечить точность попадания, и на многие столетия артиллерия стала ствольной.

Задачей сопла может быть не только преобразование внутренней энергии сгоревшего в рабочей камере топлива в кинетическую энергию движущегося тела, но и формирование самих струй. Именно в этом качестве оно применяется в технических устройствах, служащих для нанесения лакокрасочных материалов (ЛКМ) пневматическим (с помощью сжатого воздуха) или безвоздушным распылением. Сопло является важным компонентом покрасочного оборудования, в частности краскопультов и краскораспылителей, широко используемых в самых разных технологиях, ─ машиностроении, деревообработке, строительстве и др.

Главные параметры любого сопла ─ размеры и форма поперечного сечения. Последнее может быть круглым, в виде кольца, многоугольника, эллипса. В свою очередь, диаметр сопла краскопульта (диаметр сопла краскораспылителя) является одной из важнейших характеристик самого краскопульта (краскораспылителя), поскольку правильный выбор сопла краскопульта имеет огромное значение, как для качества окраски, так и экономики процесса окрашивания.

Сопла в устройствах пневматического распыления

Нажав на курок (спусковой крючок) окрасочного пистолета, оператор заставляет запорную иглу открыть отверстиематериального сопла (в состоянии «покоя» она его закрывает) и тем самым освободить путь для поступления ЛКМ. Управляемое регулятором хода положение запорной иглы позволяет устанавливать требуемый расход краски. Но нажимать на курок можно только после того, как компрессор обеспечит поступление в воздушную головку (для этой детали также используют название «воздушное сопло») достаточного количества сжатого воздуха.

Материальное сопло (другие названия ─ дюза, жидкостная форсунка, форсунка для краски), воздушное сопло (воздушная головка) и запорная игла вместе образуют узел, называемый распылительной головкой пневматического распыления. Они же ─ воздушная головка, материальное сопло и игла ─ составляют основной ремонтный комплект пневматического краскораспылителя.

Сопла, а также иглы и уплотнения имеют более короткий, чем у краскопульта, срок службы и подлежат периодической замене в процессе его эксплуатации. Поэтому сопло для краскопульта купить можно отдельно.

Воздушно-материальная смесь образовывается как после выхода струй сжатого воздуха и ЛКМ из распределительной головки (краскопульты с внешним смешением), так и до того момента, когда воздух и распыляемый состав покинут распылительную головку (краскопульты с внутренним смешением).

Имеющий высокую скорость сжатый воздух вовлекает в свое движение перемешавшиеся с ним мелкие частички краски, разбиение которой на мелкие фрагменты происходит при его же (сжатого воздуха) непосредственном участии.

Если давление воздуха слишком высокое, при не надлежащей подготовке к окрашиванию в этот поток могут попасть не только фрагменты красочного состава, но и посторонние нежелательные компоненты, например, пыль, ухудшающая его качество. В зависимости от величины давления на выходе сопла, от которого зависит не только качество окрашивания, но также расход воздуха и ЛКМ, различают несколько систем и, соответственно, типов устройств пневматического распыления.

Параметры этого давления отражаются в передающих наименование систем аббревиатурах. HP ─ от high pressure (высокое давление), RP – от reduced pressure (пониженное давление). Сочетание букв LP ─ от low pressure (низкое давление) ─ встречается в названиях систем LVLP (Low Volume Low Pressure) и HVLP (High Volume Low Pressure). Давление на выходе из сопла в системах LVLP и HVLP низкое, но не в одинаковой степени. В первом случае его величина, как правило, меньше одного бара, а во втором ─ 2-3 бара.

Если в распылительной головке только один воздушный канал, отпечаток факела на окрашиваемой поверхности будет иметь форму круга. При наличии дополнительных боковых каналов (двух, четырех, восьми) «классический» круг превращается в эллипс. И чем больше этих каналов, тем более вытянутым он становится.

Наличие нескольких материальных сопел с разным диаметром отверстий (разными проходными сечениями), поставляемых вместе с краскопультом, позволяет добиваться заданной производительности, работая с лакокрасочными материалами различной вязкости, гарантируя их качественное распыление и равномерное нанесение.

Диапазон диаметров отверстий материальных сопел (дюз) в краскопультах пневматического распыления достаточно широк. У аэрографов, используемых для декоративной окраски и нанесения графических покрытий, в т. ч. ярких четких рисунков, диаметр сопла составляет несколько десятых миллиметра. Это позволяет рисовать ими не хуже, чем кистями, формируя изображение из линий миллиметровой толщины.

Для разных ЛКМ размер сопла краскопульта различный ─ пневматический краскопульт может иметь сопло диаметром 0,5, 1,0, 1,2, 1,5, 1,8, 2,2, 2,5, 3,0, 6,0 мм.

В частности, у сопла краскопульта для покраски интерьерными и фасадными красками диаметр составляет от 0,5 до нескольких миллиметров, для нанесения жидких обоев или каменной крошки ─ до 6 мм, штукатурки ─ до 8 мм.

Насколько от работы распылительной головки в целом и материального сопла в частности зависит качество окрашивания, настолько же неисправности этих деталей могут служить причиной его дефектов.

Достаточно частый недостаток работы пневматического краскопульта ─ прерывистый факел. Среди прочего его причиной становится недостаточно затянутое сопло, и тогда его следует дополнительно затянуть. Если имеет место повреждение сопла краскораспылителя, производится замена сопла.

Когда сопло оказалось забитым или получило повреждения, его необходимо очистить или установить новое.

Распространенный дефект ─ течь ЛКМ. Или непосредственно из сопла, или через отверстие распыляющей головки. В первом случае с самим соплом делать, скорее всего, ничего не придется ─ достаточно заменить уплотнение или пружину и поршень (плунжер), обеспечивающие движение запорной иглы. Во втором ─ сопло либо плохо затянуто, либо повреждено.

Засорение зазора между соплом и воздушной головкой или нарушение центровки между ними может быть причиной неравномерного с упором в одну сторону распыления. Другая причина неправильной формы отпечатка факела ─ несбалансированность подачи воздуха и краски.

Безвоздушные сопла или сопла безвоздушного распыления

При безвоздушном распылении распыляемые составы имеют высокое (в несколько сотен атмосфер) давление. Теряя его при прохождении сопла, они распадаются на мелкие частички и приобретают скорость, обеспечивающую их движение в направлении окрашиваемой поверхности. Эта скорость тем выше, чем больше давление распыления и меньше вязкость ЛКМ.

Распылительная головка устройства безвоздушного распыления ─ это сопло, помещенное в металлический корпус (его также называют соплодержатель).

Безвоздушное сопло определяет, каким будет ширина факела и расход ЛКМ, тем самым позволяя обеспечить требуемую производительность и качество работ, а также их максимальную экономическую эффективность. Чем диаметр отверстия больше, тем более вязкие составы можно использовать, а толщина пленки будет больше.

Размеры отверстия сопла должны соответствовать производительности насоса, подающего ЛКМ под давлением, ─ его максимальная производительность не может быть ниже максимальной пропускной способности сопла. Чем меньше давление, тем выше качество окрашивания. При относительно низком давлении легче контролировать толщину слоя и избегать подтеков, меньше краски расходуется впустую.

Ширина факела будет разной на различном расстоянии от сопла, а какой именно ─ при знании размеров отверстия и угла распыления определяется с помощью формул из школьного курса геометрии.

Многими ведущими производителями используется система обозначения безвоздушных сопел с помощью трехзначных чисел. Первая цифра указывает угол распыления и, соответственно, его ширину. Умножив ее на десять, можно получить угол распыления в градусах. В двух последних цифрах отражен диаметр отверстия. Например, № 211 означает, что угол распыления составляет 20 градусов, а размер отверстия ─ 0,011 дюйма или 0,279 мм. А № 516 ─ это угол распыления 50 градусов и размер отверстия 0,016 дюйма или 0,406 мм.

Для пользователя важно, какой будет ширина факела в момент его контакта с окрашиваемой поверхностью, т. е. на расстоянии 25-35 см от сопла. Очевидно, что чем шире факел, тем выше производительность. Чем он уже, тем больше времени потребуется для окрашивания, но зато и расход краски будет ниже. При избыточном расходе ЛКМ следует использовать сопло с меньшим диаметром отверстия или с увеличенным углом распыления.

Конструкция и размеры сопла зависят от того, для каких целей оно будет использоваться или какой тип лакокрасочного материала распылять.

Безвоздушные сопла с наименьшим диаметром распылительного отверстия (0,20-0,25 мм) потребуются для финишных составов, таких же, что наносятся с помощью кисти и валика. Чуть более крупные (0,25-0,35 мм) подойдут для распыления лаков, морилок, масляных красок. Для акриловых и силикатных красок потребуются еще большие размеры отверстия сопла. Для шпаклевок, мастик, огнезащитных пропиток используют сопла диаметром 0,68-1,20 мм, а для эпоксидных материалов и битумных покрытий ─ до 2,0 мм.

Реверсивные сопла поворачиваются на угол 180 градусов, что позволяет, продув их краской под давлением, устранить засор.

Безвоздушные сопла следует своевременно заменять. Основной причиной их износа является воздействие повышенного давления и абразивных материалов. При износе сопла ширина факела уменьшается, значит, возрастает трудоемкость и падает производительность. А увеличение диаметра приводит к перерасходу материала.

Сопла краскопультов испытывают высокие нагрузки, и хотя это детали сменные, для их изготовления используют самые прочные и надежные материалы, ─ легированную сталь и даже приближающийся по твердости к алмазу карбид вольфрама.

Сопло ─ деталь маленькая, но чрезвычайно важная. От нее в огромной мере зависит работа любой установки для окрашивания распылением. Поэтому так важно правильно выбрать, установить и эксплуатировать сопло краскопульта.

Диаметр сопла краскопульта для покраски авто 🦈 avtoshark.com

Новички могут подобрать универсальное устройство с монолитной дюзой 1,4 мм. Она годится для нанесения грунтовой смеси, разбавленной чуть выше нормы, а также для окрашивания элементов авто различными лакокрасочными материалами. Но следует учитывать, что результат распыления может оказаться некачественным: возможен перерасход краски из-за тумана или появление подтеков.

Для качественной покраски авто важно правильно выбрать диаметр сопла краскопульта. Нужно учесть вязкость смеси, которой окрашивается поверхность. Если дюза подобрана неверно, это приведет к плохой работе и поломке агрегата.

Строение и принцип работы пневматического краскопульта для покраски авто

Финишным этапом при производстве автомобиля, а также его ремонте является нанесение лакокрасочного покрытия. Невозможно представить автомастера, осуществляющего данную работу с использованием кисти – такой процесс окажется длительным, а расход краски – колоссальным. Сегодня покраска машин происходит при помощи краскопульта – специального устройства, распыляющего лакокрасочный материал.

Внешне краскораспылитель напоминает рукоять пистолета. Он состоит из следующих основных элементов:

рукоятка – с ее помощью инструмент удерживается в руке;
бачок для материала;
курок – отвечает за начало процесса распыления;
окрасочное сопло (дюза) – создает направление струи для покраски автомобиля краскопультом;

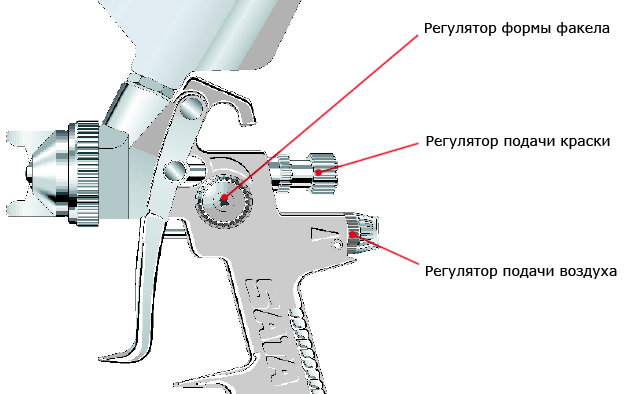

регулятор давления – контролирует поток сжатого воздуха и изменяет его напор.

Кислород, попадающий в краскораспылитель через специальный шланг, блокируется заслонкой. После нажатия на курок, сжатый воздух начинает перемещаться по внутренним каналам устройства. Так как подача кислорода заблокирована, воздушный поток выталкивает лакокрасочные частицы из бачка через дюзу.

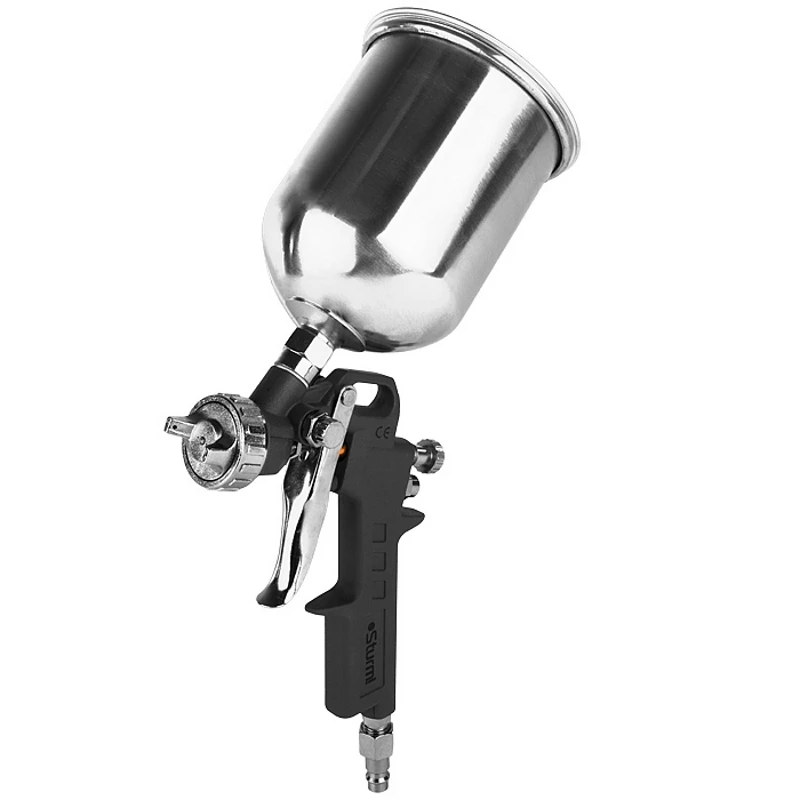

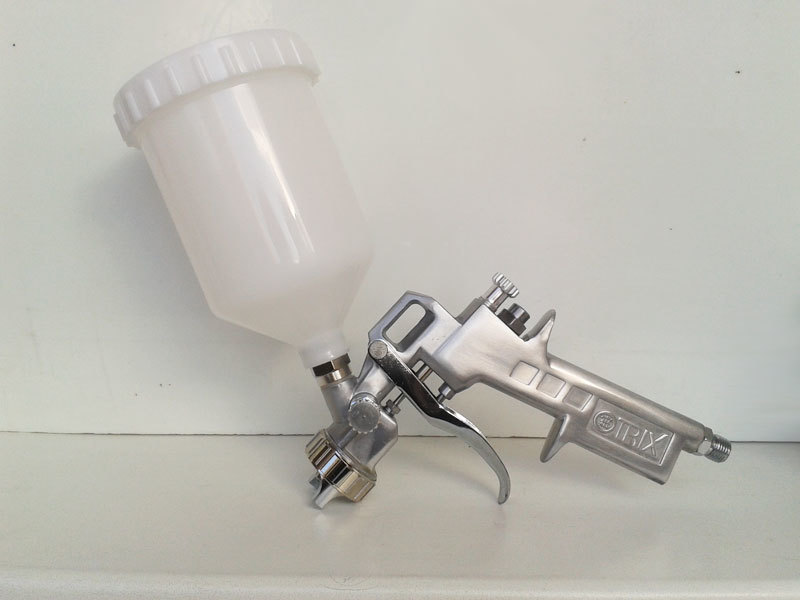

Внешний вид краскопульта

Чтобы повысить или уменьшить скорость распыления, мастера меняют размер сопла при работе краскопультом. Принцип действия устройства можно сравнить с бытовым пульверизатором, однако вместо воды аппарат распыляет краску.

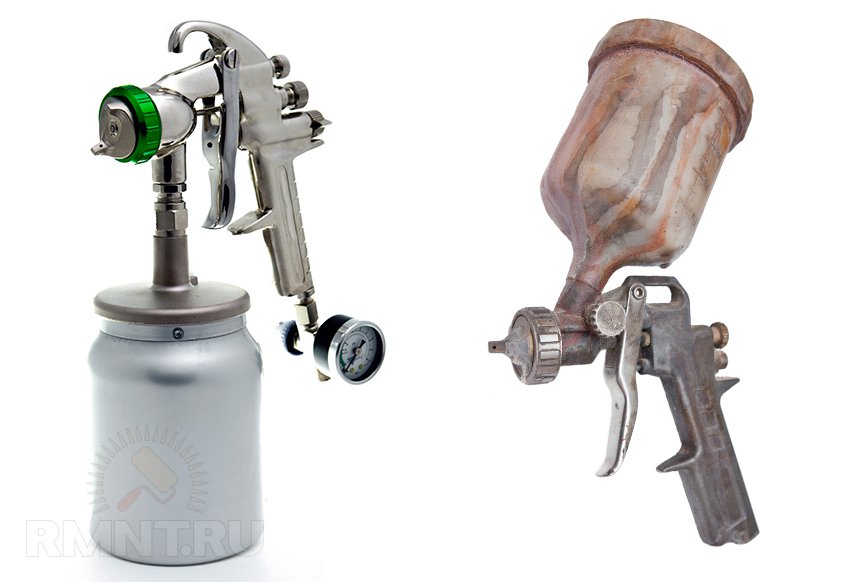

Виды пневматических краскопультов

Производители на российском рынке предлагают большой выбор краскораспылителей. Они отличаются по цене, внешнему виду, характеристикам. Но главное их отличие – это тип. Существует 3 основных вида окрасочных пистолетов:

HP – бюджетное, но устаревшее устройство, которое использует систему высокого давления. Из-за мощного потока воздуха происходит сильный выброс краски. Только 40% раствора достигает поверхности, 60% – превращается в красочный туман.
HVLP – вид окрасочного пистолета с низким давлением, но высоким объемом сжатого воздуха. Дюза, используемая в этом краскопульте, уменьшает струю для покраски автомобиля, сокращая образование тумана до 30-35%.
LVLP – инновационный агрегат, созданный по технологии «малый объем воздуха при низком давлении». Устройство обеспечивает высококачественное покрытие краской. 80% раствора достигает поверхности.

Выбирая пневматический краскораспылитель, каждый покупатель учитывает его назначение, параметры, а также свои финансовые возможности.

С какой дюзой брать краскопульт для покраски авто

Мастера используют краскораспылитель не только для финишного окрашивания автомобиля, но и для его шпатлевки, грунтовки. Дюза подбирается в зависимости от цели использования, а также вязкости и состава материала. Например, для покраски авто базовой эмалью диаметр сопла на краскопульте нужен минимального размера, для шпатлевки – максимального.

В продаже имеются краскораспылители с набором съемных сопел. Профессиональные мастера рекомендуют брать для покраски авто краскопульт с дюзой, которую можно снять. Это позволяет менять насадку для нужных целей.

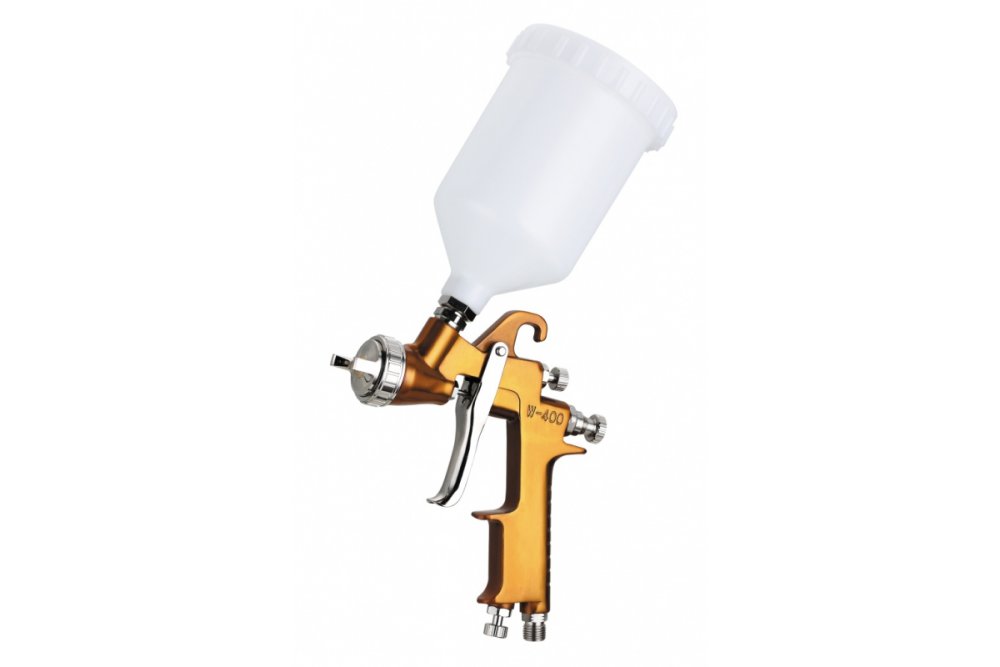

Сопло для краскопульта

Каждый элемент краскораспылителя выполняет определенную функцию, обеспечивая правильную работу устройства. Окрасочное сопло (дюза) – это насадка с отверстием, через которую при помощи давления выталкивается струя лакокрасочной смеси.

Необходимый диаметр сопла для покраски автомобиля краскопультом

Дюза подбирается исходя из используемого окрасочного материала, а также способа нанесения краски. Грамотно выбрав диаметр сопла краскопульта для покраски авто, процесс распыления станет максимально эффективным, а расход раствора – рациональным. При неподходящем размере дюзы состав смеси будет распыляться с образованием излишков тумана либо с подтеками. Кроме того, неправильная эксплуатация способна привести к засору отверстия и выходу из строя самого устройства.

Сопла в устройствах пневматического распыления

После нажатия на курок затворная игла в краскораспылителе открывает отверстие, через которое сжатым воздухом выталкивается краска. В зависимости от консистенции раствора и диаметра сопла краскопульта, используемого для покраски автомобиля, задается производительность устройства. Оптимальный размер дюзы для нанесения лакокрасочного материала пневматическим распылителем:

1,3-1,4 мм – базовая эмаль;
1,4-1,5 мм – акриловая краска, бесцветный лак;
1,3-1,5 мм – первичная грунтовая смесь;
1,7-1,8 мм – грунт-наполнитель, краска «Раптор»;
0-3.0 мм – жидкая шпатлевка.

Для качественной покраски авто нужен определенный диаметр сопла на краскопульте. Некоторые мастера предпочитают использовать универсальный размер дюзы. Опыт позволяет им сокращать расход краски и добиваться хорошего результата вне зависимости от используемого раствора. Но для работы с грунтовочной смесью и шпатлевкой универсальное сопло не подойдет – потребуется купить дополнительный набор насадок.

Сопла безвоздушного распыления

Покрасочные пистолеты, работающие от электромотора, обладают высокой производительностью. Чаще всего они применяются в крупносерийном производстве автомобильной техники, а не в бытовых целях. Для покраски авто краскопульт нужен с маленькой дюзой, которая предназначена для агрегата безвоздушного распыления. Размер насадки зависит от вязкости используемой смеси (в дюймах):

0,007″ – 0,011″ – жидкий грунт, лак, морилка;
0,011″ – 0,013″ – смесь низкой вязкости;
0,015″ – 0,017″ – масляные краски, грунт;
0,019″ – 0,023″ – антикоррозийное покрытие, фасадное ЛКМ;
0,023″ – 0,031″ – огнезащитный материал;
0,033″ – 0,067″ – пастообразная смесь, шпатлевка, вязкий и тягучий состав.

Покупая безвоздушный краскопульт для покраски авто, не все могут разобраться с соплом и определить, какой нужен размер, и что он обозначает. Маркировка изделия содержит 3 цифры:

1-я – угол распыления, рассчитанный путем умножения числа на 10;
2 и 3-я – размер отверстия.

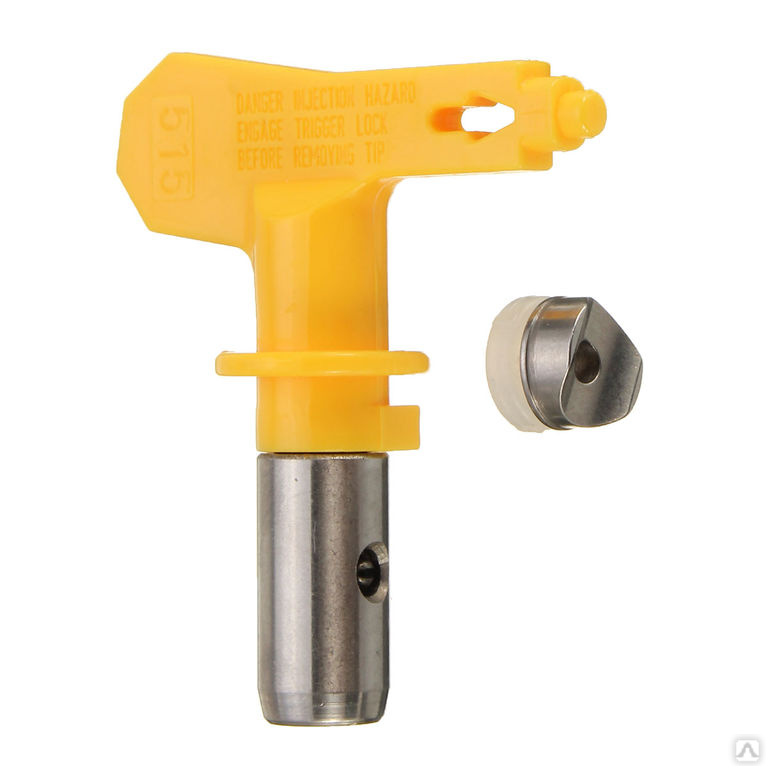

В качестве примера рассмотрим сопло XHD511. Цифра 5 означает угол раскрытия факела – 50°, который оставит отпечаток шириной примерно в 2 раза меньше – 25 см.

Электрический краскопульт

Число 11 отвечает за диаметр сопла краскопульта, необходимый для покраски авто. В маркировке он указывается в тысячных долях дюйма (0,011). То есть с дюзой XHD511 можно покрасить поверхность смесью низкой вязкости.

Читайте также: Как убрать рыжики с кузова автомобиля ВАЗ 2108-2115 своими руками

Какой краскопульт выбрать

Выбирая краскораспылитель, необходимо понимать, с какой целью он будет использоваться. Краскопульты безвоздушного типа необходимы для покраски крупной техники: грузовиков, товарных вагонов, кораблей. Для легковых машин и отдельных деталей целесообразно выбирать пневматическое устройство. Далее следует определиться с типом распыления, обращая внимания на плюсы и минусы окрасочного пистолета:

HP – подходит для домашнего пользования. Подобрав соответствующий диаметр сопла краскопульта, мастер может использовать агрегат для покраски авто металликом или лаком своими руками. Краска хорошо и быстро наносится на поверхность. Но глянцевые материалы требуют дополнительной полировки, так как из-за избытка красочного тумана покрытие может оказаться не идеально ровным.

HVLP – в сравнении с предыдущим краскораспылителем данное устройство красит лучше, меньше расходует лакокрасочного материала. Но этот тип устройства требует наличия мощного и недешевого компрессора, а также проведения работ в определенных условиях. Необходимо исключить попадание пыли и грязи на рабочую поверхность.
LVLP – самый лучший агрегат, с которым нет необходимости полировать автомобиль после покраски. Но такой краскопульт стоит дорого. А мастер, который будет с ним работать, должен быть профессионалом. Ошибки в работе и неуверенное управление окрасочным пистолетом приведут к образованию подтеков.

Если вы новичок, то отдавайте предпочтение недорогим моделям, которые помогут вам набраться опыта и набить руку. Также, если вы планируете использовать агрегат в редких случаях, целесообразно приобретать краскораспылители HP или HVLP. А профессионалам, которые регулярно окрашивают автомобили, стоит присмотреться к моделям типа LVLP.

Вы можете использовать наши уникальные ФОТО, при указании активной ссылки — https://avtoshark.com/

краскопульткузовнастройка

06.09.2021 0

Как выбрать размер сопла пистолета-распылителя

Распылительный наконечник какого размера следует использовать с моим пистолетом-распылителем?

При выборе распылительного наконечника подходящего размера для каждой работы необходимо учитывать множество факторов.

Количество информации по этому вопросу может быть ошеломляющим, поэтому мы в магазине Bottom Paint Store сделали все возможное, чтобы облегчить вам этот шаг.

Существует три основных фактора, которые следует учитывать при определении размера наконечника, который обеспечит наилучшие результаты.

Сначала осмотрите покрытие, которое будет напыляться. Проще говоря, более тяжелые покрытия потребуют большего размера отверстия, чем более легкие. Например, грунтовка обычно толще сопутствующей краски, поэтому для грунтовки большинства поверхностей следует использовать наконечник 1,7 или 1,8 мм. Большинство маляров останутся в диапазоне от 1,2 до 2,0 мм, если только наносимая краска не является специализированной. (См. таблицу ниже.)
Следующее, на что следует обратить внимание, это площадь вашего проекта. Это определяет соответствующую ширину веера, которую будет производить ваш распылитель, то есть форму, в которой продукт будет выходить из сопла пистолета. Безвоздушные пистолеты-распылители лучше контролируют ширину факела, чем обычные пистолеты-распылители, потому что покрытие продавливается через сопло без распыления воздухом. Это приводит к тому, что наконечник оказывает большое влияние на ширину и форму веера. Большинство проектов лодок состоят из больших поверхностей, поэтому широкий вентилятор увеличит площадь распыления, а также обеспечит возможность распыления близко к поверхности без чрезмерного накопления. Меньшие поверхности потребуют небольшой ширины вентилятора, чтобы уменьшить избыточное распыление. Это также позволяет распылять дальше от поверхности без слишком большого падения, потому что вентилятор более сфокусирован.
Наконец, рассмотрим распылитель , который используется. Убедитесь, что распылительный наконечник, который вы планируете использовать, будет поддерживаться пистолетом. Большинство производителей пистолетов-распылителей предоставляют эту информацию в обзоре своей продукции. В магазине Bottom Paint Store продаются пистолеты-распылители для гелькоута производства ES. Пистолет
ES G830 будет поддерживать диапазон 0,8–2,0 мм . Пистолеты для распыления гелькоута ES G100 и G200 поддерживают ряд наконечников 0,8–7,1 мм . Если вы не уверены в поддерживаемых размерах вашего оружия, обратитесь к производителю оружия.

Распространенные размеры распылительных наконечников и их применение
Размер наконечника (мм)	Обычно используется для
0,8	Разделительные пленки – ПВА – очень мелкодисперсный туман
1,2	Прозрачные лаки – сверхтонкая отделка
1,4	All Around Tip – лаки, базовое покрытие, одноэтапные краски
1,6	Общее назначение – материалы от легкой до высокой вязкости
1,8	Праймеры – быстро наносят грунтовку
2,2 -2,5	Гелькоуты и смолы – для густых смол, а не для красок

Библиография

http://boatpaintguide. com/gelcoat-spray-gun-the-right-tool-for-a-great-job/#.U_80dfldVWg

http://esmfg.com/aspnet_client/ g860_hvlp_gelcoat_spray_gun.html

http://www.finishsystems.com/qanda.html

http://www.international-marine.com/paintguides/mpg_paintapplication.pdf

http://magnum.graco.com/products/M_Pages. nsf/Webpages/0Spray_Tip_Info

http://www.carcraft.com/howto/ccrp_0511_paint_spray_gun/#ixzz3Bheyr89Z

Эта запись была опубликована в рубрике Гелькоут, Пистолеты для распыления гелькоута и помечена как Размер наконечника распылителя для гелькоута, Пистолеты для распыления гелькоута, Пистолет для распыления гелькоута, Размер наконечника для распылителя на 2 сентября 2014 г. Джейсона Реви.

Выбор правильной форсунки для распылителя

Обзор воздушных и жидкостных форсунок

Воздушные форсунки подают воздух для разрушения покрытия, а жидкостные форсунки регулируют количество жидкости, подаваемой распылителем. Количество подаваемого материала будет варьироваться между пистолетами-распылителями с подачей самотеком, подачей всасыванием и подачей под давлением. Порядок подачи жидкости для одного и того же размера форсунки от наибольшего количества подаваемой жидкости к наименьшему выглядит следующим образом. Подача под давлением с наибольшей доставляемой жидкостью, подача под действием силы тяжести на втором месте, подача на всасывании на третьем месте . Воздушная головка, используемая для каждого из этих пистолетов, также будет отличаться и должна регулироваться вместе с жидкостным соплом для получения оптимальных результатов отделки . Пистолеты-распылители с подачей всасывания имеют специальные воздушные насадки, которые им требуются, которые отличаются от тех, которые используются с пистолетами-распылителями с подачей под давлением или самотеком. Рейтинг CFM воздушной головки определяет, какую мощность воздушная головка будет обеспечивать при разрушении покрытия. Чем выше рейтинг CFM, чем воздушная головка имеет более тяжелое и/или больший объем покрытия, которое крышка сможет хорошо распылить. Воздушная головка с более низким CFM будет иметь лучшую эффективность переноса и меньше отходов покрытия, а также более мягкую форму распыления, но с меньшей способностью хорошо распылять покрытие. С этим общим обзором воздушных головок и жидкостных форсунок мы можем перейти к определению подходящего размера для вашего применения.

Определение правильного размера жидкостного сопла для вашего краскораспылителя

Пистолет-распылитель с подачей под давлением

Шаг 1. Ознакомьтесь с общими рекомендациями по размеру жидкостного сопла и подаче жидкости для каждого размера в вашем руководстве. Это обеспечит справочную информацию о возможных размерах жидкостных форсунок для рассмотрения.
Шаг 2. При использовании пистолета-распылителя с подачей под давлением важно, чтобы давление жидкости, подаваемое на нагнетательный бак, не превышало примерно 20 фунтов на квадратный дюйм. Если у вас большее давление, чем приложенное, рекомендуется попробовать жидкостную форсунку большего размера, чтобы жидкостная форсунка и игла распылителя оказывали на них меньшее давление и прослужили дольше. Если давление жидкости превышает 20 фунтов на квадратный дюйм, и вы можете увеличить сопло для жидкости, вам следует. Если вы получаете недостаточно жидкости, но давление жидкости ниже 20 фунтов/кв. дюйм, вы можете увеличить давление до 20 фунтов/кв. Чтобы получить общее представление о пистолете-распылителе с подачей под давлением и напорном баке, вы можете ознакомиться с этим учебным пособием, чтобы получить представление о том, как настроить напорный бак. В целом, может потребоваться несколько попыток, чтобы определить наилучший размер жидкостного сопла для вашего применения. Это также может помочь поговорить с поставщиком оборудования, чтобы увидеть его рекомендации по прошлым размерам. Как правило, сопло для жидкости 1,4 мм является хорошей отправной точкой для большинства покрытий, и если вам нужно больше производительности или покрытия, увеличьте размер сопла для жидкости или, если вы хотите более точно контролировать покрытие и разрушение, уменьшите размер сопла с 1,4.

Пистолет-распылитель Gravity Fed

Начните с рекомендаций в руководствах по эксплуатации для различных покрытий и посмотрите на диапазон размеров для вашего конкретного покрытия. По сути, чем тяжелее покрытие, тем больше должно быть сопло, а чем легче покрытие, тем меньше будет сопло. Например, большинство прозрачных покрытий распыляются из сопла диаметром 1,2 или 1,4 мм. Морилки для обработки дерева распыляются из 1,0 мм или 1,2 мм. Основы для автомобильной отделки часто распыляют из сопла 1,6 или 1,4 мм.
Определите желаемую степень отделки – Меньшее сопло позволит получить более тонкий рисунок отделки (при использовании той же воздушной головки) это связано с тем, что на меньший объем покрытия будет подаваться больше воздуха, что приведет к более тонкий разрыв. Если вы хотите получить чистовую отделку, используйте самую маленькую форсунку для жидкости, через которую может проходить поток материала .
Какой толщины покрытие? – Для покрытия с тяжелым телом потребуется большое сопло для жидкости, и часто имеет смысл начать с сопла 1,6 . Если вам нужно больше покрытия, поднимите сопло и если вам нужно меньше, чем просто уменьшите размер сопла, это лучше всего сделать, выполнив тестовые проходы вашего продукта с соплом, чтобы определить, наносится ли покрытие на тяжелое или легкое . Если вы не можете получить достаточное количество покрытия из пистолета-распылителя с подачей под давлением, рассмотрите возможность перехода на пистолет-распылитель с подачей под давлением . В конечном счете, поиск подходящего сопла потребует проб и ошибок, чтобы увидеть, какой поток жидкости вы хотите. Лучше всего иметь образец продукта, чтобы попробовать несколько разных размеров сопла, чтобы определить, что лучше всего подойдет для вашего конкретного покрытия.

Пистолеты-распылители с подачей всасывания

Снова начните с руководства. Руководство должно дать вам обзор идей для рассмотрения. Имейте в виду, что с пистолетами-распылителями с подачей всасывания, как правило, потребуются сопла большего размера, чем пистолеты-распылители с подачей под действием силы тяжести или давления для того же покрытия . Это связано с тем, что пистолету-распылителю с всасывающей подачей требуется воздух, который проходит через покрытие, чтобы протянуть его через жидкостное сопло. Таким образом, если у вас есть сопло, подходящее для оборудования с питанием под действием силы тяжести или давления, я бы рекомендовал начать с жидкостного сопла на один размер больше, чем у устройства с питанием под действием силы тяжести или давления, которое вы использовали .
Определите, насколько качественная отделка вам нужна. Пистолет-распылитель с подачей всасывания часто не обеспечивает такой тонкой отделки, как пистолет-распылитель с подачей под давлением или самотеком. Если вы обнаружите, что не достигаете желаемой отделки с помощью пистолета-распылителя с подачей всасывания, попробуйте уменьшить размер жидкостного сопла или увеличить CFM, обеспечиваемый вашей воздушной головкой. .
Насколько толстое покрытие? – Если покрытие очень вязкое, начните с насадки большего размера, например, насадки для жидкости 1,6 мм.
