Диаметр трубы для вытяжки на кухне: Трубы для вытяжки на кухне – советы по выбору диаметра, монтаж

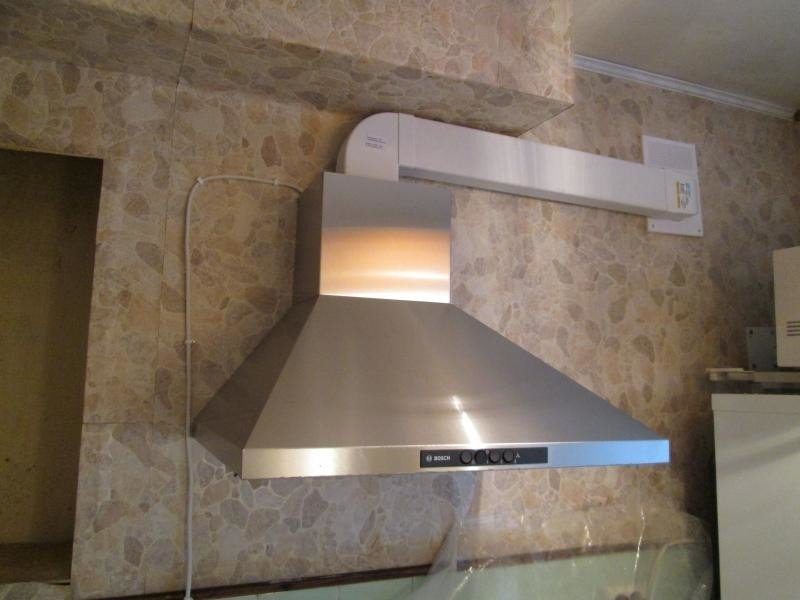

Пластиковые воздуховоды для кухонной вытяжки: правила монтажа

Качественная вентиляция на кухне позволяет не дышать испарениями, которые неизбежно сопровождают процесс приготовления пищи, и обеспечивает сохранность мебели. Вытяжка монтируется непосредственно над плитой, а вентиляционная шахта может находиться на некотором удалении. Для их соединения применяются специальные трубы – воздуховоды. Давайте выясним, как правильно выбрать, собрать и замаскировать пластиковый воздуховод для кухонной вытяжки.

Пластиковые трубы отличаются большим сроком эксплуатации и удобством монтажа. Кроме того, продукция из ПВХ безопасна в плане экологичности и гигиеничности.

Разновидности

Воздуховоды, используемые для кухонной вытяжки, различаются по материалу изготовления, форме и уровню жесткости.

Вытяжные трубы делают из нескольких видов пластика:

• ПВХ;
• фторопласта;
• полипропилена;
• полиэтилена низкого давления.

Для подсоединения к вытяжному устройству на кухне подходят первые 3 типа: они отличаются устойчивостью к высоким температурам.

Изделия для кухонной вытяжки могут быть гофрированными (гибкими), как на следующем фото, или выполненными из жесткого гладкого пластика.

Выделяют воздуховоды с прямоугольным или круглым сечением.

• Прямоугольные пластиковые каналы компактны, легко скрываются под навесным потолком, более удобны в плане установки.
• Круглые трубы для вытяжки отличаются большей пропускной способностью и более низким уровнем шума.

Конструктивные особенности и размеры

Помните, что приобретая воздуховоды из ПВХ, нужно запастись переходниками, которые понадобятся для соединения пластиковой трубы и вытяжки. Также переходники используются для изгибов воздуховода и подсоединения к общедомовой вентиляции. Если для вытяжки используется гофрированное изделие, то на переходниках для изгиба трубы можно сэкономить.

Важно! Длина трубы ПВХ не должна превышать 3 метров. В противном случае производительность вытяжки будет падать с каждым дополнительным метром.

Любой изгиб также негативно влияет на функциональность вытяжки. При монтаже воздуховода на кухне старайтесь избегать углов в 90 градусов. Это вызовет перегрузку вытяжки, что существенно снизит срок службы изделия.

Допускается делать не больше 3 колен и изгибов.

Диаметр пластиковой трубы подбирается по сечению вентиляционного отверстия. Размеры прямоугольных и квадратных кухонных воздуховодов из ПВХ стандартны. Чаще других используются следующие значения: 110 × 55, 120 × 60 и 204 × 60 мм. Размеры круглых пластиковых труб варьируются от 110 до 150 мм в диаметре.

Приобрести эти изделия можно практически в каждом строительном магазине. Стоит отметить, что цена на гибкие воздуховоды несколько выше, чем на плоские ПВХ каналы.

Монтаж

Самые практичные и удобные в установке трубы – гофрированные. Они режутся на куски нужного размера и соединяются с элементами вытяжки и вентиляционной шахты на кухне. Рекомендуется заменить стандартную вентиляционную решетку специальной – с вмонтированным соединительным патрубком. В качестве крепежа используются обжимные хомуты. Для большей надежности места стыков обрабатываются герметиком.

Обратите внимание! Гофрированные трубы устанавливаются в максимально растянутом положении. Такой подход обеспечивает номинальную пропускную способность кухонной вентиляции.

Каналы воздуховода из гладкого ПВХ монтируются по такой же схеме. Труба нарезается ножовкой по металлу на куски нужного размера и крепится к элементам вытяжки при помощи переходников. Труба должна углубляться в патрубок примерно на 50 миллиметров. Места крепления обрабатываются силиконом.

Совет! Монтаж вытяжки выполняется с учетом направления движения воздуха. В противном случае срок службы изделия из ПВХ существенно снизится.

Если вы установили мощную вытяжку, может появиться эффект обратной тяги. Другими словами, на кухне будут присутствовать ароматы из общей вентиляционной шахты. Это относится к мощным моделям, чья производительность составляет порядка 600–700 кубометров воздуха в час. Чтобы избежать такого явления, рекомендуется установить обратный клапан. Эти устройства могут быть выполнены в двух вариантах:

• пленчатого типа;
• в виде пластикового диска на оси.

Клапан должен устанавливаться вертикально, иначе он будет срабатывать под собственным весом.

Можно поступить и по-другому: вывести вытяжку непосредственно на улицу. Для этого в стене дома делают отверстие нужного диаметра. Следует знать, что перед началом таких работ необходимо получить разрешение в ЖКХ и БТИ.

Чтобы избежать подобных трудностей, рекомендуется проконсультироваться у продавца по поводу мощности вытяжки и соотнести эти параметры с площадью кухонного помещения. Для нужд среднестатистической семьи, проживающей в типовой многоэтажке, вполне хватает маломощной вытяжки.

Как спрятать воздуховод на кухне

Пластиковые каналы более органично вписываются в дизайн помещения, чем металлические. Но даже они могут испортить вид кухни, поэтому большинство хозяев предпочитают скрывать этот элемент. Существует несколько способов такой маскировки.

• Трубы воздуховода прячутся под многоуровневыми, навесными или натяжными потолками. Для этого из гипсокартона делается специальный короб, который скрывает практически всю систему. Но этот способ подходит только в том случае, когда затевается капитальный ремонт на кухне с заменой потолка. Если вытяжка устанавливается после отделки, то спрятать ее под потолочное покрытие вряд ли удастся.
• Для маскировки воздуховода трубы можно приобрести или изготовить специальный короб из ПВХ или ГКЛ. Этот декоративный элемент легко подбирается или оформляется в тон отделке. Кроме того, в короб можно врезать дополнительные светильники.

• Если для кухни будет приобретаться мебель, сделанная на заказ, поместить вытяжку можно в ней. Чтобы сделать это, достаточно сообщить о своем желании мастеру по установке мебели. Воздуховод может быть стационарно встроен в кухонные шкафы или выполнен в выдвигающемся варианте.

• Наконец, можно просто покрасить воздуховодную трубу. Если проявить фантазию, может получиться вполне оригинальное украшение для кухни.

Чтобы все элементы кухонной вентиляции были одного цвета, рекомендуется приобретать готовые комплекты. Некоторые производители реализуют свою продукцию по схеме: вытяжка + воздуховод + доборный элемент = эффективная вентиляция на кухне.

Особое внимание стоит уделять качеству материалов. Помните, что вытяжки, сделанные из низкосортного сырья или с нарушением технологии производства, прослужат не более 5 лет. В то же время продукты из ПВХ от проверенных производителей рассчитаны как минимум на 30 лет эксплуатации.

Пошаговая инструкция по установке пластикового канала для вытяжки– на видео ниже. Вопросы по выбору и монтажу задавайте в комментариях.

Пластиковые трубы для вентиляции — размеры, виды и цены, особенности расчета сечения и грамотного монтажа

Разновидности

Воздуховоды, используемые для кухонной вытяжки, различаются по материалу изготовления, форме и уровню жесткости.

Вытяжные трубы делают из нескольких видов пластика:

• ПВХ;
• фторопласта;
• полипропилена;
• полиэтилена низкого давления.

Для подсоединения к вытяжному устройству на кухне подходят первые 3 типа: они отличаются устойчивостью к высоким температурам.

Изделия для кухонной вытяжки могут быть гофрированными (гибкими), как на следующем фото, или выполненными из жесткого гладкого пластика.

Выделяют воздуховоды с прямоугольным или круглым сечением.

• Прямоугольные пластиковые каналы компактны, легко скрываются под навесным потолком, более удобны в плане установки.
• Круглые трубы для вытяжки отличаются большей пропускной способностью и более низким уровнем шума.

Монтаж вытяжки на кухню: можно ли без нее обойтись

Жилые дома должны иметь вентиляцию. Человек в процессе дыхания выделяет углекислый газ и влагу, приготовления пищи — влагу, копоть, жир, углекислый газ, санитарные приборы — много влаги. Влага оседает на стенах и мебели, что приводит к образованию плесени. Углекислый газ и продукты сгорания, запахи от приготовления пищи приводят к быстрой утомляемости, раздражению дыхательных путей, ухудшению самочувствия, уменьшению работоспособности. Часть образующихся при жарке веществ — канцерогены.

В современных домах, помимо вытяжки, часто монтируют дополнительные системы вентиляции — вытяжной и приточно-вытяжной. В пассивных и энергоэффективных домах устройство приточно-вытяжной вентиляции с рекуперацией тепла является обязательной составляющей конструкции дома.

Монтаж воздуховода для кухонной вытяжки – это процесс соединения трубы с патрубком вытяжки и входом в вентиляционную шахту. При необходимости, трубопровод дополнительно фиксируют на стене с помощью специальных креплений. Эта несложная на первый взгляд процедура может быть сопряжена с рядом проблем при установке. В данном разделе мы дадим несколько советов, как сделать воздуховод максимально эффективным.

Труба под вытяжку на кухню должна располагаться максимально близко к вентиляционной шахте. Поэтому и сам прибор стоит расположить в том месте, где есть выход к каналу воздуховода. К счастью, современные модели вытяжек позволяют монтировать их в любом удобном месте, вплоть до углов и центра комнаты.

Вентиляционный канал не должен быть слишком длинным. Если нет возможности расположить вытяжку непосредственно под решеткой вентиляции, стоит максимально сократить это расстояние. Дело в том, что большая длина трубы снижает КПД вытяжной системы – дополнительный метр воздуховода может отнимать до 10% от этого показателя.

Следует избегать и изгибов в жестких пластиковых конструкциях, поскольку они отрицательно влияют на тягу воздуха. Угол наклона в соединениях не должен быть менее 90° . Соединения с острым углом будут препятствовать потокам воздуха и оказывать дополнительную нагрузку на вытяжку.

При монтаже конструкции следует подумать и об обеспечении естественного притока воздуха – ведь труба займет все вентиляционное отверстие. Для этого на вход в шахту крепится специальная решетка с отдельным клапаном, который будет открывать путь для поступления свежего воздуха.

Существующая общеобменная вентиляция не удаляет продукты горения и испарения конкретно от плиты, она служит для замены воздуха во всем объеме помещения.

Современных хозяек такая ситуация не устраивает. Нам хочется качественного и долговечного ремонта на кухне, у работающей женщины нет времени регулярно отмывать стены, потолок и мебель. Спрос рождает предложение — появились местные вентиляционные установки над кухонными плитами — вытяжки. Но загрязненный воздух необходимо удалять за пределы помещения, и эту функцию выполняют воздуховоды.

Плюсы и минусы

Плюс воздуховода один: удалить углекислый газ, воду и копоть без него нельзя.

Минусы воздуховодов:

• Занимают место.
• Портят интерьер кухни.
• При некачественном монтаже усиливают шум вентилятора.
• Требуют регулярной мойки снаружи и периодической очистки внутри.

Возможны ситуации, когда установка вытяжки запрещена правилами эксплуатации газовых приборов.

Если в одном помещении с вытяжкой находится газовый водонагреватель (колонка) или газовый отопительный котел с открытой камерой сгорания, вытяжку с удалением воздуха (циркуляционную) устанавливать нельзя. Удаление продуктов горения из котла происходит без принудительного побуждения, при включении вентилятора вытяжного устройства может произойти опрокидывание тяги и заброс в помещение токсичных продуктов горения.

Допускается установка проточного вытяжного устройства, только если установлен котел с закрытой топкой (с коаксиальным дымоходом и забором воздуха для горения с улицы).

Можно устанавливать устройства циркуляционного типа с фильтрами, очищающими воздух от жира и копоти.

Вытяжки выпускают проточные и циркуляционные:

1. Проточные удаляют отработанный воздух из помещения.
2. Циркуляционные очищают воздух без удаления из помещения.

Циркуляционные вытяжки устанавливаются над плитой, воздух проходит через корпус с угольным фильтром и очищается от жира. Для этих устройств воздуховоды не нужны, они компактны и легко монтируются. Но у них есть другие недостатки — необходимость частой смены фильтров, недостаточная очистка воздуха, отсутствие удаления влаги и углекислого газа.

Залог красивой и уютной кухни – это ее безупречная чистота. Важны регулярная уборка и чистый воздух. Обыкновенного проветривания здесь недостаточно, так как во время приготовления еды выделяется влага и элементы сгорания, которые оседают на стенах, потолке, полу и мебели. В значительной мере решить эту проблему поможет вентиляционная вытяжка.

Правильно подобранная и установленная труба повышает эффективность вытяжки на кухне

Любой жилой дом должен быть оборудован вытяжкой. Это важнейшее условие не только для комфортного, но и безопасного проживания, так как сами люди при дыхании выделяют углекислый газ и влагу. Кроме этого, такие продукты распада, как копоть, жир, газы и влажность, появляются во время приготовления пищи.

В результате влага оседает на мебель и стены, образуя плесень, гарь и копоть, которые загрязняют поверхности, а элементы сгорания, такие как углекислый газ, приводят к утомляемости, раздражительности дыхательной системы, ухудшению самочувствия и снижению работоспособности. Канцерогены, выделяемые при жарке, могут вызвать отравление. Именно поэтому важна установка вытяжки, на эффективность работы которой в значительной мере влияют правильно подобранные трубы.

В многоэтажках, построенных в советское время, квартиры имели небольшую площадь. Вентиляция в таких помещениях забирала не только вредные вещества из кухни и ванной, но и воздух из жилых комнат. Вентиляционные короба тогда встраивали прямо в стены зданий. В домах индивидуальной застройки вентиляция вообще не предусматривалась, а от вредного влияния углекислого газа жителей спасал обычный дымоход, встроенный в домашнюю печь. Туда улетучивались продукты сгорания топлива и элементы распада, образующиеся во время приготовления еды.

Как правило, вытяжного канала недостаточно, поэтому дополнительно ставится вытяжка с воздуховодом

Свежий воздух в старые дома и квартиры поступал в основном через неплотно прилегающие двери и окна, а нагар и копоть накапливались постепенно на стенах и потолке, поэтому каждый год требовалось проведение побелки. В отдельных квартирах были предусмотрены вентиляционные каналы – прототипы кухонных вытяжек, такая же вентиляция обустраивалась в ванных комнатах и туалетах.

В современных квартирах, кроме вытяжки, монтируют дополнительную систему вентиляции. Она может быть вытяжной и приточно-вытяжной. В энергоэффективных домах монтаж приточно-вытяжной системы с рекуперацией тепла – это обязательное условие.

Не всегда можно устанавливать вытяжку на кухню. Бывают случаи, когда ее монтаж запрещен согласно правилам эксплуатации газовых приборов. Например, если в комнате установлен газовый водонагреватель, так называемая газовая колонка, либо газовый котел для отопления с камерой сгорания открытого типа, циркуляционную вытяжку монтировать противопоказано.

В большинстве случаев без вытяжки обойтись невозможно

Поэтому, перед тем как сделать вытяжку на кухне, необходимо разобраться, можно ли обойтись без воздуховода. Если он все-таки нужен, то следует определиться с типом прибора. Вытяжки могут быть проточными или циркуляционными. Устройства проточного типа вытягивают отработанный воздух из кухни, а циркуляционные просто очищают воздух без его ликвидации.

Циркуляционные приборы устанавливают над плитой, воздух проходит через специальные угольные фильтры, там же выполняется очистка от жира. Для таких конструкций воздуховоды не требуются, они компактные и легко устанавливаются. Главные недостатки вытяжки без воздуховода – это необходимость часто менять фильтры, неполная очистка воздуха, а также отсутствие удаления влажности и углекислого газа.

Выбирая трубы для воздуховода, большинство потребителей в первую очередь руководствуются эстетическими соображениями, что вполне оправдано. Поэтому перед покупкой рекомендуется определить, каким именно образом будет вмонтирован короб: снаружи или за мебелью, за фальшстеной или над подвесным потолком.

Блестящая гофра-труба однозначно очень портит интерьер кухни, поэтому если речь идет об открытом расположении, то чаще всего выбирают гладкие трубы из пластика, которые можно покрасить в цвет, соответствующий дизайну потолка или стен. Наиболее красиво вписывается в открытый интерьер прямоугольная или квадратная труба для кухни. Круглая вытяжка – менее удачный вариант в эстетическом плане, но она создает минимальное сопротивление воздушному потоку, минимизируя шум.

Как правильно установить вытяжку на кухне для всех типов труб: общие рекомендации

Обычная кухонная вытяжка – это принудительная вытяжная вентиляционная система, которая практически идентична вентиляции. Но стоит отметить отличие от общеобменной внутриквартирной вентиляции. Оно заключается в том, что в многоэтажных домах общеобменная вентиляция с естественным побуждением функционирует без задействования вентилятора.

Для кухни очень важно наличие воздуховода. Современная общеобменная вентиляция не ликвидирует продукты сгорания и испарения влаги именно от плиты, а обеспечивает воздухообмен по всей квартире. Такая ситуация устраивает далеко не каждого, так как всем хочется, чтобы ремонт прослужил как можно дольше, чтобы не требовалось часто проводить генеральную уборку с тщательным отмыванием стен, потолка и мебели.

Трубы для вытяжки должны быть качественными и нужного размера

Поэтому со временем начали выпускать местные вентиляционные приборы, которые устанавливают над плитами, – вытяжки. Труба для кухни служит для того, чтобы выводить загрязненный воздух за пределы помещения. Это и есть основная функция воздуховодов.

Как и любой прибор, воздуховод имеет свои плюсы и минусы. Главное преимущество заключается в возможности эффективного удаления углекислого газа, влаги и копоти. Недостатки труб для вытяжки:

• занимают большое пространство;
• плохо вписываются в кухонный интерьер;
• работа вентилятора создает дополнительный шум, особенно если его монтаж был проведен неправильно;
• требуется регулярная чистка снаружи, а иногда и внутри изделия.

Если же речь идет о скрытом способе прокладки, то лучше отдать предпочтение гофрированной трубе из металла. Ее намного легче монтировать, поскольку не требуется использовать переходники и уголки. Если необходимо преодолеть препятствие на пути к вентканалу, такую трубу достаточно просто изогнуть. Однако для маскировки гофрированных изделий понадобятся дополнительные затраты. Кроме того, если потребуется доступ к воздуховоду, то всю конспирацию придется демонтировать.

Диаметр вентиляционных труб круглой формы должен соответствовать сечению выходного патрубка на вытяжке для кухни. При этом следует помнить, что именно круглые короба создают минимальное сопротивление воздушному потоку. Что касается формы, то оптимальной является прямая труба, однако острые углы при монтаже воздуховодов не допускаются.

Пластиковые трубы с круглым сечением могут иметь диаметр в пределах 10-20 см

Идеальная длина воздуховода должна составлять не больше 3 м. Если этот показатель выше, то необходимо, чтобы вентилятор был максимальной мощности. Диаметры гофры, которую используют в бытовой вентиляции, равны 10, 12,5 и 15 см.

Стандартные размеры пластиковых труб для вентиляции квадратной и прямоугольной формы следующие: 8×8, 10×10, 12,5×12,5, 5,5×11, 5×12, 6×20,4 и 9×22 см. Диаметр трубы из пластика может составлять 10, 12,5, 15 и 20 см.

Сечение квадратных и прямоугольных пластиковых вентиляционных труб должно равняться площади сечения патрубка круглой вытяжки. Если диаметр заужен, то работа системы ухудшится, вентилятор будет перегружен, а шум усилится. Как следствие, возникнет вибрация и ослабеют крепления. Минимальный размер сечения допускается только тогда, когда в вытяжке установлен мощный вентилятор, но при этом он не используется по максимуму.

Правильно подобранный размер труб влияет на качество работы вытяжки

Лучше всего брать трубу, у которой сечение будет немного больше, чем диаметр патрубка. Если же диаметр трубы значительно превысит площадь сечения штуцера, то это повлечет дополнительные расходы и проблемы с ее маскировкой.

Sмин – минимальный показатель сечения;Sр – сечение патрубка, указанное в паспорте изделия;Qр – объем воздуха, который подлежит удалению;Qмакс – максимальный показатель объема воздуха, подлежащего удалению, его указывают в паспорте вытяжки.

Qр рассчитывают по другой формуле: Qр = Vкухни*12*1,3 м³. Vкухни – это площадь помещения. Согласно санитарным нормам, 12 – показатель воздухообмена, то есть воздух на кухне должен меняться 12 раз за час. 1,3 – это коэффициент утраты мощности в воздуховоде и шахте вентиляции.

Размер пластиковой трубы можно рассчитать по специальной формуле

Короб должен иметь надежное крепление к стене и потолку. Для этой цели используются специальные хомуты. Если воздуховод подвижный, то в системе будет происходить вибрация, что приведет к повышению шумового уровня и нарушению герметизации.

Для того чтобы узнать, как правильно установить вытяжку, прежде всего следует изучить правила монтажа воздуховода, то есть прокладки трубы от вытяжки до отверстия вентиляционной шахты. Для этого необходимо выбрать максимально короткий путь. В том случае, когда длина конструкции превышает 3 м, стоит рассмотреть другой вариант воздухоотвода, например, прямо на улицу.

Сама система должна состоять из минимального количества поворотов, так как каждый поворот короба на 90° способствует снижению эффективности работы вытяжки приблизительно на 10%. Избежать таких утрат можно путем организации плавного поворота трубы с использованием двух отводов на 135° либо колен с разными углами.

Самое главное — тщательно провести герметизацию всех стыков

В том случае, когда длина воздуховода чрезмерно большая, лучше прибегнуть к помощи специалистов, которые помогут рассчитать предполагаемые потери мощности в трубе и требуемую мощность вентилятора.

Сам процесс монтажа воздухоотводных труб от вытяжки к вентиляционному каналу – это задача несложная, поэтому его под силу выполнить самостоятельно, не имея определенного опыта. Для этого достаточно следовать приведенным ниже советам. Сначала необходимо подготовить инструменты и материалы, среди которых должны быть:

• короб;
• уголки, переходники определенного сечения;
• отводы;
• клапан обратки;
• решетка для подсоединения коробов к вентшахте;
• дрель;
• ножовка;
• болгарка;
• шуруповерт;
• герметик.

Детальная схема сборки пластикового воздуховода для вытяжки

Для того чтобы произвести установку воздуховода для кухонной вытяжки внутри помещения, следует тщательно выполнить замеры полного маршрута прохождения воздуха. Решетку, расположенную на входе в шахту, требуется демонтировать. Сам канал нужно очистить от пыли, гари и паутины. После монтажа вытяжки необходимо соединить короб с патрубком вытяжного оборудования.

Далее производят последовательный монтаж системы. Для этого вставляют поочередно один элемент в другой, причем трубы укорачивают до необходимого размера, обрезая остатки болгаркой или ножовкой. Затем короб фиксируют к стене, используя специальные крепления или хомуты. Расстояние между ними не должно превышать 500 мм.

Решетку устанавливают на стену шахты при помощи дюбелей. Более практичной считается решетка с отверстием для трубы и для естественной вентиляции. Систему также следует оборудовать обратным клапаном, который будет препятствовать попаданию воздуха из вентиляционной шахты назад в помещение, если вытяжка выйдет из строя.

Перед использованием систему требуется испытать. Если обнаружится негерметичность, дефектные участки смазывают герметиком. В случае дребезжания в местах соприкосновения воздуховода с другими конструкциями следует подложить прокладку из пенополистирола или пенного полиэтилена.

Есть много интересных способов маскировки труб воздуховода

Если система устанавливается на чердаке, то необходимо произвести утепление вентиляционной трубы. Нужно также исключить возможность попадания воды в воздуховод, так как это приведет к быстрому выходу из строя вентилятора. Избежать таких последствий поможет теплоизоляция. С этой целью достаточно использовать плиты из вспененного пенополиуретана или минеральной ваты. Слой утеплителя следует накрыть рубероидом или стеклотканью, закрепив все проволокой.

Каким требованиям должна соответствовать труба для вытяжки

Содержание статьи

Труба для вытяжки может эксплуатироваться в частном доме. В этом случае она предназначается для газовой колонки. Рассмотрим, как выбрать и установить вытяжные трубы для кухни или газовых котлов.

Вытяжка для кухни

Вернуться к содержанию ↑

Конструкции для установки в квартире

Различают следующие трубы, устанавливаемые для вытяжки на кухне:

• Пластиковые. Могут быть квадратными и круглыми. Они эстетичны, обладают высокой пропускной способностью. Гладкие стенки способствуют уменьшению шума, отсутствию грязи, скапливающейся на стенках. Пластиковые трубы демократичны в плане стоимости. Их срок службы достигает 10 лет. В течение всего этого времени они не нуждаются в обслуживании, прочистке. Установка очень проста. Для монтажа потребуются переходники Г-образного типа, переходники с вытяжки, герметик. Пластиковые конструкции имеют разный диаметр. Какой диаметр выбрать? Выбор зависит от мощности сети, размеров канала вентиляции;
• Гофрированные. Применяется обычно тогда, когда есть сложности с разводкой из-за невозможности использовать несколько колен. Они отлично подходят для установки в труднодоступных местах. Отличаются простым монтажом, отсутствием необходимости приобретать переходники, экономичностью, прочностью. Выполняются из алюминия или пластика. При выборе алюминиевой трубы важно рассчитать ее оптимальный диаметр. Этот параметр зависит от размера выхода системы вентиляции и вытяжки. При монтаже требуется растянуть ее, так как складки способствуют увеличению шума. Среди минусов можно отметить необходимость регулярной прочистки.

Что выбрать? Если вы готовы пожертвовать низкой шумностью во имя простоты установки и конструкции, выбирайте гофрированные изделия. Если же вам важна высокая пропускная способность, покупайте конструкции из пластика.

Пластиковая труба для кухонной вытяжки

Вернуться к содержанию ↑

Особенности установки конструкций из разных материалов

Монтаж трубы в кухне зависит от материала, из которого выполнено изделие для вытяжки. Для установки пластиковых конструкций потребуются переходники. Если устанавливаются изделия квадратной формы, необходимы также колена.

При монтаже вытяжки в кухне важно помнить следующие правила:

• Вытяжные конструкции для кухонной вытяжки рекомендуется приобретать тогда, когда определен нужный диаметр и сечение. Все эти параметры зависят от размеров отверстия вентиляции и вытяжки. Размеры изделия не должны быть меньше, чем выход вентиляции в кухне. В ином случае это приведет к снижению мощности, большей нагрузке на систему, что может стать причиной раннего выхода из строя;
• Нельзя монтировать вытяжные конструкции в кухне так, что угол их превышал бы 90 градусов. Каждый большой загиб негативно влияет на производительность кухонной системы. Кроме того, это приводит к неправильному оттоку воздуха;
• Желательно установить обратные клапаны для предупреждения обратного хода воздушного потока.

Гофротруба для вытяжки на кухне

Соблюдение простых правил позволит установить конструкцию для кухонной системы так, что она будет вам служить долго и не испортит настроение поломками.

Вернуться к содержанию ↑

Разновидности конструкций для нагревательных устройств

Установить вытяжки для газовой колонки выгодно по следующим причинам:

• Они способствуют увеличению тяги;
• Они выполняют функцию отвода продуктов горения.

Стандартный диаметр трубы для газовой колонки – 110 мм и 130 мм. Конструкции, диаметр которых составляет 110 мм, применяются для газовой колонки мощностью не более 19 кВт. Изделия диаметром 130 мм применяются для устройств в частном доме, мощность которых составляет от 21 кВт.

Трубы для вентиляции, устанавливаемые в частном доме, бывают следующих типов:

• Гофрированные. Среди достоинств можно отметить надежность, мобильность, демократичную цену. Изделия для газовой колонки в доме можно растягивать до 3 метров, увеличивать при помощи металлического скотча. При монтаже, для придания нужной формы и направления, применяется проволока из стали;
• Алюминиевые. Преимущества таких конструкций для газовой колонки в частном доме: стойкость к влиянию конденсата, небольшой вес, простой монтаж;
• Стальные. Стандартная длина – 1-1,5 метра. Если в системе вентиляции есть горизонтальный участок, можно устанавливать отводы на 90 градусов. Преимущества: прочность, надежность, большой срок службы. Недостатки: образование конденсата, необходимость утепления в зимний период;
• Коаксильные. Такие трубы все чаще используются в частном доме для организации работы газовой колонки. Преимущества: в доме остается больше чистого воздуха, высокая производительность. Конструкция монтируется с уклоном в 3 градуса. Это нужно для того, чтобы в систему не попали осадки.

Вытяжка для газовой колонки

Вернуться к содержанию ↑

Правила установки воздуховодов

Прежде чем монтировать воздуховоды для вентиляции в частном доме, важно провести расчеты.

Диаметр конструкций зависит от:

• Мощности газовой колонки;
• Объемов отработанного воздуха при максимальной мощности;
• Разницы температуры снаружи и температуры отработанного воздуха;
• Высоты воздуховода.

Высота конструкции зависит от типа газовой системы. Перед монтажом определяется место, где лучше всего установить воздуховод.

Если в частном доме имеется камин или иные системы с дымоходами, удобно будет подвести воздуховод к ним. Если же камин отсутствует, проделывается выход, куда монтируется асбестовая конструкция диаметром от 120 мм.

Прямоугольная труба для вытяжки

Степень тяги зависит от высоты воздуховода. Лучше, если конструкция будет выше кровли на один метр (как минимум). Для обеспечения безопасности, воздуховод крепится высоко на стене в доме. Перед установкой выполняются отверстия под крепления, затем устройство монтируется к стене при помощи саморезов. Возможно выполнение поворотов на 90 градусов. Выполняются они с помощью колен. Однако при этом снижается тяга.

Вентиляционные трубы, предназначенные для вытяжки, производятся в ассортименте, а потому вы обязательно сможете купить нужный вариант. Правильный выбор конструкций для вентиляции и качественная установка положительно влияют и на производительность, и на долгий срок службы системы.

Вернуться к содержанию ↑

Как подключить кухонную вытяжку

Автор	Поделитесь	Оцените
Виктор Самолин

Интересное по теме:

Размеры вытяжки для кухни — ширина 50, 60, 90 см и какую лучше выбрать, фото популярных моделей

Для того чтобы создать на кухне гармоничный ансамбль мебели и оборудования, необходимо с точностью до миллиметра высчитать ширину каждого элемента интерьера.

Вытяжка — непременный атрибут современного кухонного гарнитура. Она нужна для отвода пара и газов, образующихся при приготовлении пищи. Также большинство моделей способны работать в режиме проветривания помещения.

Содержание статьи

Нормы и требования к вытяжным системам для кухни

Главный критерий выбора вытяжной системы — производительность. Покупка подходящего по дизайну, но маломощного оборудования — бесполезная трата денег. Такая вытяжка способна стать лишь элементом декора. Узнать необходимую производительность оборудования несложно. Для этого ориентируются на нормы, разработанные СЭС и утвержденные в СНиП.

Есть два способа расчета требуемой производительности вытяжной системы.

Первый

Ориентируются на п.9.2 СНиП 31-01-2003, в соответствии с которым кратность воздухообмена на кухне должна соответствовать:

• с двухкомфорочной электроплитой — 60 м³/час;
• с трехкомфорочной электроплитой — 75 м³/час%
• с 4-х комфорочной — 90 м³/час;
• с газовой — 100 м³/час.

Невозможно предугадать, сколько времени в день будет занимать приготовление пищи, в течение которого потребуется работа вытяжки. В пору осенних заготовок и накануне праздничных дней это может быть 10-12 часов в сутки. В соответствии с приведенными выше нормами, для отвода паров и газов от двухкомфорочной электроплиты потребуется вытяжная система мощностью не менее 600 м³/час. Это оборудование среднего ценового диапазона.

Важно понять, что размер вытяжки для кухни не определяет ее мощность.

Второй метод расчета производительности прибора более точный:

Требуемый показатель находят по формуле

P=S*H*12,

где:

• P — производительность устройства;
• S — площадь помещения, в котором оно будет установлено;
• H — высота помещения;
• 12 — коэффициент воздухообмена, установленный СЭС.

Относительно геометрических размеров и дизайна вытяжных систем требований и норм не существует. При определении этих параметров ориентируются на правила пожарной безопасности и рекомендации специалистов.

Подбираем оптимальную ширину вытяжки

Размеры вытяжки больше важны для дизайна помещения, и никак не влияют на работоспособность и технические характеристики этого оборудования. Поэтому найти оптимальную ширину техники можно только в комплексе с размерами варочной плиты и кухонного гарнитура.

Современные вытяжки могут быть шириной от 35 до 120 см. Главным критерием выбора являются габариты плиты. Производители бытовой техники предлагают модели вытяжек шириной:

• 35 см;
• 45 см;
• 50 см;
• 60 м;
• 80 м;
• 90 см;
• 100 см;
• 120 см.

Модельный ряд встраиваемых варочный панелей имеет такие же характеристики. Но полноценные газовые или электроплиты чаше всего выпускают шириной 50-60 см. Вытяжки с такими параметрами — самые востребованные. В среднем, для правильного выбора оборудования ориентируются на две рекомендации:

1. Важны размеры вытяжной, рабочей поверхности прибора, а не габариты его корпуса.
2. Ширина вытяжной поверхности должна соответствовать аналогичному геометрическому показателю плиты.

Наиболее удачны в этом отношении встраиваемые модели.

За счет выдвижной панели площадь устройства увеличивается. Что касается подвесных, стандартная ширина вытяжки для кухни — 60 см. Она оптимальна для помещений площадью 12-18 м². Техника с такими параметрами гармонично вписывается в гарнитур, так как стандартная ширина тумб и навесных шкафов тоже 60 см.

В малогабаритных кухнях наиболее удачным выбором будет двухкомфорочная встраиваемая варочная панель и расположенная над ней кухонная купольная или плоская вытяжка шириной 45 см.

Глубина устройства

Еще один параметр, на который необходимо обращать внимание — глубина прибора. Она наиболее важна для моделей купольного и встраиваемого типа. Первые имеют квадратное сечение, и такой выбор неслучаен. Когда глубина равна ширине, площадь вытяжной поверхности наилучшим образом соответствует размерам верхней панели электрической или газовой плиты.

Со встраиваемыми моделями иная ситуация. Глубину этих аппаратов можно изменять за счет выдвижного элемента устройства.

При монтаже таких вытяжных систем в первую очередь учитывают габариты навесных шкафов и расстояние между ними.

Крупногабаритные вытяжные системы шириной от 90 см наиболее удачны для больших помещений. Например, кухонь, совмещенных со столовой. Здесь, как правило, устанавливают гарнитуры, состоящие из множества элементов, в том числе, угловых. На фоне обилия мебели внушительные размеры мощного вытяжного устройства становятся менее заметными.

Какой должна быть высота прибора?

Высоту вытяжки рассматривают в двух аспектах:

• как непосредственно геометрический параметр прибора;
• как высоту установки над плитой.

В первом случае ориентируются на дизайн помещения и решают, какая модель будет наиболее удачна: купольная или островная. Учитывают и расстояние до вентиляционного отверстия, к которому нужно будет подсоединить воздуховод прибора.

Для монтажа наиболее важно правильно выбрать высоту расположения вытяжки над поверхностью плиты.

Это важный показатель, от которого зависят такие характеристики эксплуатации, как эффективность отвода пара и газов и удобство использования рабочей зоны.

Существуют выверенные практикой и рекомендованные в соответствии с техникой безопасности правила выбора высоты установки вытяжной системы.

1. Встраиваемые и навесные модели устанавливают над электрическими плитами на расстоянии 65 см.
2. Над газовыми — на расстоянии 75 см.
3. Для вытяжек наклонного типа (регулируемых по горизонтали) — на уровне 50-55 см.

Уменьшение высоты установки чревато неприятностями, связанными с риском воспламенения вытяжной панели, ее деформации и выхода прибора из строя.

Есть и другой важный критерий выбора высоты расположения вытяжного оборудования. Это рост людей, которые будут чаще других пользоваться плитой и рабочей зоной на кухне. Важно, чтобы прибор находился выше уровня глаз. Для человека ростом до 180 см оптимальны приведенные выше показатели монтажа.

На выбор местоположения вытяжки также влияют конструкционные особенности модели. Приборы настенного или потолочного монтажа устанавливаются точно над поверхностью плиты. Выстраиваемые вытяжки требуют наличия соответствующей мебели. Не следует забывать и о том, что для подключения прибора потребуется провести электропроводку и установить розетку.

При выборе высоты установки вытяжной системы учитывают и способ управления ею. Для моделей с сенсорным дисплеем важно, чтобы он находился на удобном для всех взрослых членов семьи уровне.

Оптимальные размеры встраиваемых и подвесных вытяжек для кухни

Вытяжка шириной 60 см — оптимальное решение для типовых кухонь в многоэтажных домах. Торговая сеть предлагает множество моделей подвесного и встраиваемого типа с шириной, равной 60 см. Дизайн приборов самый разный, что позволяет найти наиболее подходящую конструкцию.

При выборе встраиваемой вытяжки учитывают параметры выбранного кухонного гарнитура. Стандартные наборы мебели могут не подойти. С кухней на заказ таких проблем не возникнет.

Если вытяжная система должна выполнять не только функцию очищения воздуха, но и вентиляции помещения, выбирают мощные модели. Как правило, они отличаются внушительными габаритами. Но также есть много высокопроизводительных приборов с небольшими геометрическими параметрами. Лучшей моделью будет та, которая гармонично впишется в дизайн кухни.

Определяемся с оптимальным размером труб воздуховода

Большое значение для эффективной работы вытяжной системы имеет сечение воздуховода, посредством которого осуществляется вывод паров и газов в вентиляционный стояк. Логично устанавливать прибор непосредственно под отверстием вентканала. В этом случае трасса воздуховода будет короткой, а работа вытяжки — наиболее эффективной. Но такой монтаж не всегда возможен.

Если отверстие вентиляционного стояка расположено на некотором расстоянии от выходного патрубка прибора, их соединяют трубами так, чтобы трасса имела как можно меньше поворотов под прямым или острым углом.

Виды воздуховодов:

• гофрированные пластиковые или алюминиевые диаметром 80, 100 и 120 мм;
• пластиковые круглого (125 и 150 мм) или прямоугольного сечения (55х110, 60х122, 60х204 мм) с комплектующими (соединительными элементами).

Единственное правило выбора диаметра воздуховода заключается в следующем: сечение трубы должно соответствовать сечению выходного патрубка прибора или превышать его.

Монтаж трассы может быть открытым или скрытым. Первый вариант предпочтительнее, так как обеспечивает легкость обслуживания системы.

Воздухововод необходимо крепить к стене или потолку через каждые 100-150 см. Для этой цели используют хомуты (для гофрированных труб) или специальные кронштейны (для пластиковых). Для предотвращения проникновения в помещение запахов из вентиляционного стояка, устанавливают обратный клапан.

Для того чтобы на кухне всегда был свежий воздух, необходимо правильно рассчитать требуемую мощность вытяжной системы. Не менее важно выбрать прибор таких размеров, чтобы воздухообмен в помещении был максимально эффективным. При монтаже вытяжки учитывают рекомендуемые специалистами показатели высоты относительно электрической или газовой плиты.

Апр 7, 2018Т С

Вытяжка для кухни через стену

Многие владельцы квартир приобретают кухонные вытяжки и подключают их к общедомовому каналу вентиляции. Однако делать это запрещено. Поскольку вентиляция жилого дома — это инженерная система со своими правилами эксплуатации, их нарушение может привести к частичной или полной потере функционирования. Лучше вывести вентканал на улицу. Вытяжка на кухне через стену необходима, чтобы исключить потребность в частом ремонте помещения. Если принудительно не удалять продукты испарения, они будут оседать на мебели и стенах.

Содержание статьи

Нормы и требования к кухонным вытяжным системам

Сечение воздуховода вентиляции на кухне делают круглым или квадратным. Оптимальное решение — установка воздуховода 13х13 см. При смещении его оси относительно отверстия вентиляции соединение выполняют при помощи гофрированной трубы.

Особенности выбора кухонной вытяжной системы:

• На дешевые вытяжки монтируют осевые вентиляторы. Они эффективны только при подключении к короткому горизонтальному каналу через стену.
• На подбор типа вытяжки влияет расстояние от выхода вентканала до плиты. Сечение выходного диаметра переходника между вытяжкой и воздуховодом должно соответствовать мощности прибора. Не следует покупать более мощный прибор. Эффективность вытяжки зависит от диаметра вентканала.

  Если это не учесть, устройство будет потреблять много энергии, но выдавать низкий КПД.

  Лучшей производительности можно добиться при работе вентилятора на средней и малой скорости.

• Сперва обращают внимание на мощность вытяжки. Она измеряется в куб. м/ч. Многие ошибочно полагают, что чем больше этот показатель, тем лучше. Система предназначена для удаления нежелательных запахов и жировых взвесей, а не вентилирования помещения. Поскольку пропускная способность трубы 13х13 см составляет от 150 до 180 м³/ч, следует покупать прибор соответствующей мощности. Этот показатель соответствует нормативам воздухообмена по вытяжке СНиП — 60-90 м³/ч.
• Высота вытяжки над плитой определяется типом кухонного оборудования — 75-85 см для газовых плит и 65-75 см — для электрических. В случае установки наклонной вытяжки ее монтируют на расстоянии от рабочей поверхности прибора в 55-65 см (газовые) и 35-45 (электрические).

Чтобы сделать вытяжку на кухне через стену, потребуется подобрать прибор с определенными характеристиками. При выборе слишком мощного устройства будет создаваться лишний шум, а часть продуктов сгорания все равно останется в помещении. Уровень шума, в соответствии с санитарными нормами, не должен быть больше 70-80 дБ. При следовании требованиям ГОСТ вытяжка будет работать наиболее эффективно.

Важно! Каждые 3 года проводят антикоррозийную окраску вытяжных шахт.

Подготовительные работы по установке вытяжки на кухне

Для нормальной работы вытяжки отвод делают прямо на улицу через стену. Для этого прокладывают канал минимальной длины. Лучше выбрать трубу круглого сечения и обойтись одним-двумя поворотами. Для исключения протекания и промерзания канала устанавливают обратные клапаны. Перед монтажом вытяжки следует определиться с ее габаритами и размещением.

Расположение и размеры оборудования

Вытяжку на кухне устанавливают с учетом положения плиты и размеров комнаты. Лучше, если помещение имеет высокие потолки. В таком случае даже скромная вытяжка окажется привлекательным элементом интерьера.

По месту монтажа устройства делят на:

• Угловые. Благодаря такому решению экономится пространство, а варочная поверхность становится доступнее.
• Настенная. Одной стороной купол прилегает к стене, а второй — находится над плитой.
• Островные. При большой площади кухни возможна установка конструкции островного типа. Ее помещают над кухонным оборудованием, которое стоит в центре помещения.

Вытяжки отличаются и по форме. К примеру, существуют наклонные и плоские модели.

Размер вытяжки должен быть равным площади рабочей поверхности плиты, или превышать ее на 5 см с каждой стороны. Основное правило при подборе размеров — пользоваться плитой должно быть удобно.

Розетку для вытяжки размещают под навесным шкафом или непосредственно в нем. Нередко ее помещают в кожухе, маскирующем воздуховод. Высота установки розетки от пола составляет около 190 см.

Выбор материалов вытяжного канала

При выборе вытяжного клапана, который будет вмонтирован в стену, учитывают ее толщину и материал, через который придется проводить канал вытяжки.

Лучше выбрать круглую оцинковку.

Такую трубу можно использовать как для создания канала в стене, так и для оборудования скрытого воздуховода. Утеплять трубу можно любыми материалами. Главное — чтобы изолятор был хорошим, и до него не могла добраться влага.

Можно обклеить трубу пенофолом с самоклеящейся стороной (10 мм). Снаружи устанавливают зонтик, защищающий канал от осадков. Лучше, если в нем будет 2 клапана — один снаружи, а второй внутри — для создания воздушной прослойки, препятствующей образованию конденсата.

При выборе материала для вытяжного канала стоит присмотреться к таким вариантам:

• поливинилхлорид;
• полипропилен;
• полиэтилен;
• полиуретан.

Пластиковые изделия просты в установке, они легкие и доступные. Поэтому такие материалы чаще всего используют при оборудовании вентиляционного канала на кухне в квартире. Однако пластиковые трубы не должны нагреваться выше +120 градусов, чтобы не выделять хлор.

Важно! При +5 градусах ПВХ теряет прочность и становится ломким, поэтому предпочтительнее выбирать полиэтиленовые изделия.

Наиболее прочным является армированный стальными элементами виниуретан. Его сложно повредить, а воздуховод можно развернуть под любым углом.

Создание и подготовка вентиляционного отверстия в стене

После создания схемы на стене следует просверлить в ней отверстие для крепления станины инструмента. В него забивают дюбель и вкручивают шпильку для фиксации станины. Затем станину крепят к стене и делают контрольные замеры.

Затем стоит соорудить водосток, по которому будет стекать охлаждайка сверлящей коронки. Ее можно сделать из металлической фольги.

Затем стену сверлят в несколько этапов:

• Сперва проходят внутренний слой и вытаскивают бетонный цилиндр из коронки. Так он не будет мешать при дальнейшей работе.
• Затем проходят внутреннюю часть фасадной плиты. Необходимо также достать цилиндр бетона.
• Остается просверлить внешний слой плиты. После этого можно снимать инструмент со станиной.

Когда отверстие для вытяжки в стене выполнено, его следует подготовить к монтажу вентканала.

Затем необходимо собрать систему обратных клапанов. Они будут защищать канал от проникновения холодного воздуха с улицы. Поскольку клапанов будет несколько, в стене образуется своеобразный тамбур, исключающий промерзание воздуховода. Теперь можно закрепить вытяжку к стене.

Монтаж корпуса вытяжки

Плоские вытяжки устанавливают к нижней части подвесной мебели или к стене. При наличии угловой планки корпус устраивают в подвесной шкаф. Если установка вытяжки затруднена из-за расположения газовой трубы или стеновых выступов, используют сантехнические саморезы-шпильки. Их вкручивают в стену как дюбеля, а вытяжку закрепляют на определенном расстоянии от стены.

Важно! При правильной установке системы сохраняется достаточная тяга. Каждый поворот канала снижает мощность установки на 10%.

После монтажа обратного клапана снаружи стены его необходимо герметизировать. Затем вставляют утепленную трубу канала. На внутренней стене ее герметизируют и закрепляют квадратным элементом на 4 дюбеля. Теперь к ней можно подсоединять воздуховод.

Прокладка воздуховодов

Теперь осталось проложить до отверстия воздуховод. Для него подготавливают пластиковый или гипсокартонный короб. Такие материалы легко обрабатывать. Короб должен выдерживать нагрузку собственного веса и веса воздуховода. Для крепления каркаса под гипсокартонную конструкцию используют дюбеля.

Совет! Необходимо сделать соединения воздуховода полностью герметичными. Для такой задачи выбирают силиконовый герметик.

Последовательность работ при оборудовании воздуховода:

• разметить расположение элементов;
• высверлить в стене или потолке отверстия и зафиксировать металлические подвесы при помощи дюбелей;
• последовательно установить элементы возховода;
• загерметизировать стыки.

Затем можно укутать воздуховод шумоизоляцией, особенно если он будет помещен в гипсокартонную маскирующую конструкцию. Это поможет избавиться от лишнего шума.

Создание короба для маскировки воздуховодов

Поскольку воздуховоды представляют собой довольно массивные изделия, их следует закрыть коробом. Существует несколько вариантов:

• Использование пластикового короба. Его устанавливают под потолком или над навесной мебелью. Изделия достаточно жесткие и легкие, поэтому устанавливать их очень просто.
• Гипсокартонная конструкция. Для этого создается металопрофильный каркас. Дополнительно его можно оснастить осветительными приборами.

Перед тем, как замаскировать воздуховод, его обязательно проверяют на протечки.

Последовательность работ при создании гипсокартонного короба:

• Делают разметку под короб. В местах соприкосновения вертикальных линий и точек основания короба проводят перпендикулярные линии. Они пересекаются под углом 90 градусов. Здесь будет расположен третий профиль.
• Выполняют отверстия под саморезы. Их легко просверлить непосредственно через профиль.
• Затем в отверстия вставляют дюбеля.
• Профили крепят на саморезы.
• Углы у вытяжки оформляют металлическим перфорированным уголком.
• Профили соединяют поперечинами.
• На каркас крепят листы гипсокартона. Внешний угол панелей закрывают декоративным уголком.

Осталось провести финишную отделку.

Установка приточного клапана

Чтобы восполнять запасы воздуха, которые иссякают при работе вытяжки, следует установить приточный клапан. Он способен обеспечить приток воздуха в количестве от 40 до 60 м³/ч. Он может быть самостоятельным устройством (стеновой) или дополнительным (устанавливается на пластиковые окна).

При покупке готового клапана следует сначала разобрать конструкцию. После разметки контура можно сверлить отверстие. Для самостоятельного устройства клапана в стене оно должно иметь диаметр 45 мм. В начале сверления диаметр должен быть 65 мм (на глубину 4 см). отверстие делают с уклонов вниз. Затем вставляют гильзу.

Трубка клапана должна быть обмотана изоляцией. Затем трубку клапана помещают в отверстие. Она должна немного выступать из стены внутри помещения. корпус клапана крепят на дюбели. После окончания работ в систему помещают фильтры, которые исключают попадание в комнату вредных частиц. Скорость, с которой будет регулироваться интенсивность притока воздуха, регулируют заслонкой.

Подключение вытяжки к вентиляции и электропитанию

При наличии в доме контура заземления и евророзеток при подсоединении системы провод подключают к клемме заземления. Ее обозначают тремя полосами, имеющими разную длину. Однако на вытяжке может отсутствовать разъем под заземление. В этом случае его необходимо создать самостоятельно. Для этого провод винтом прикручивают к металлическому корпусу.

Если евророзетка отсутствует можно заземлить систему подключением к глухой нейтрали от электрощита. В нем можно найти шину с готовым штырем для подсоединения провода. На нем уже накинут провод заземления (желто-зеленый). К этому креплению добавляют дополнительный заземляющий провод и протягивают его на кухню.

Кабель должен иметь сечение не меньше 2,5 мм² и быть медным многожильным. Свой провод следует накидывать поверх старого, затянув гайку с шайбой. Вытяжку следует подключать через автомат в 6 А.

Остается включить вилку вытяжки в сеть и наслаждаться работой системы.

Дважды в год следует прочищать вытяжку от гари. Это позволит избежать возгорания. При электрических работах следует соблюдать правила безопасности. При отсутствии необходимых знаний лучше обратиться к опытному электрику.

Соорудить вытяжную вентиляцию можно своими руками. Для этого стоит определиться с расположением ее элементов и особенностями подключения.

Мар 19, 2018Т С
