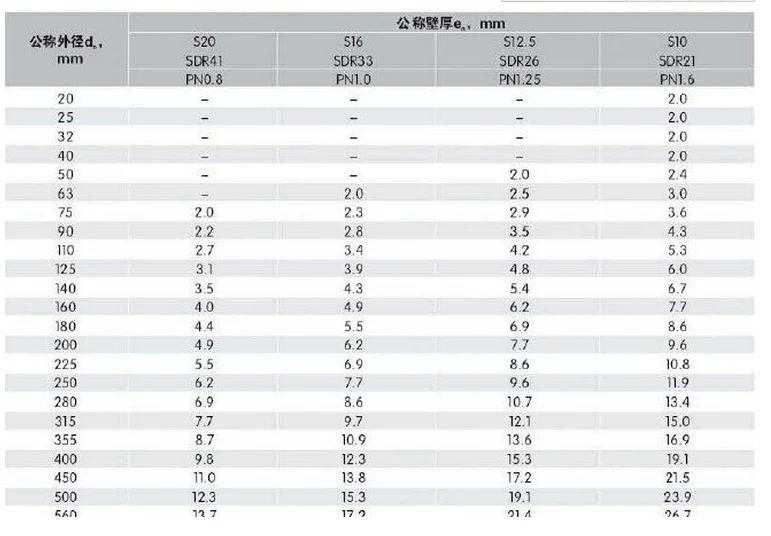

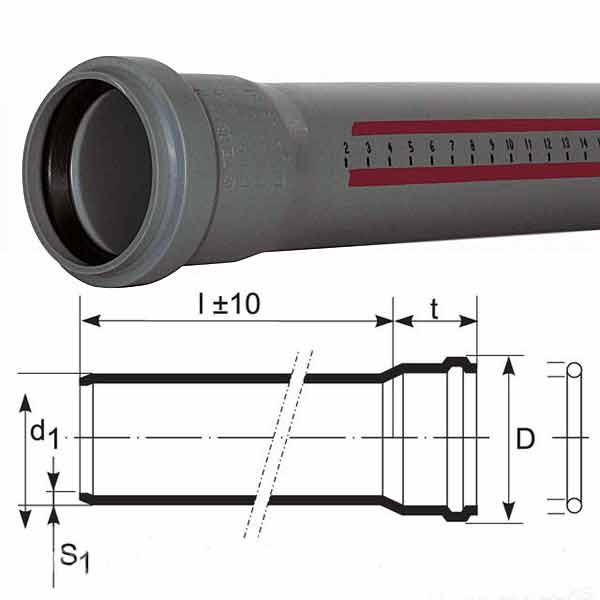

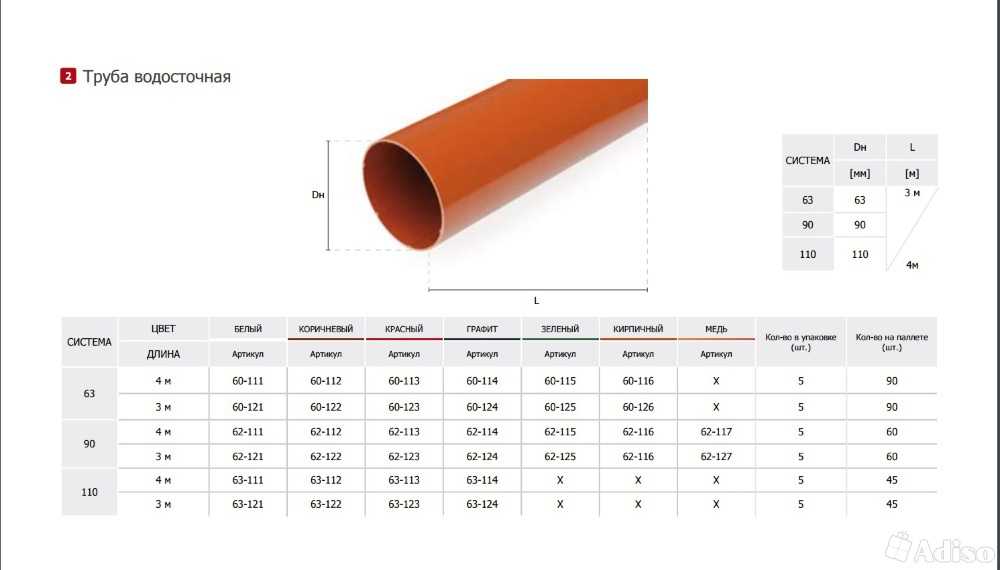

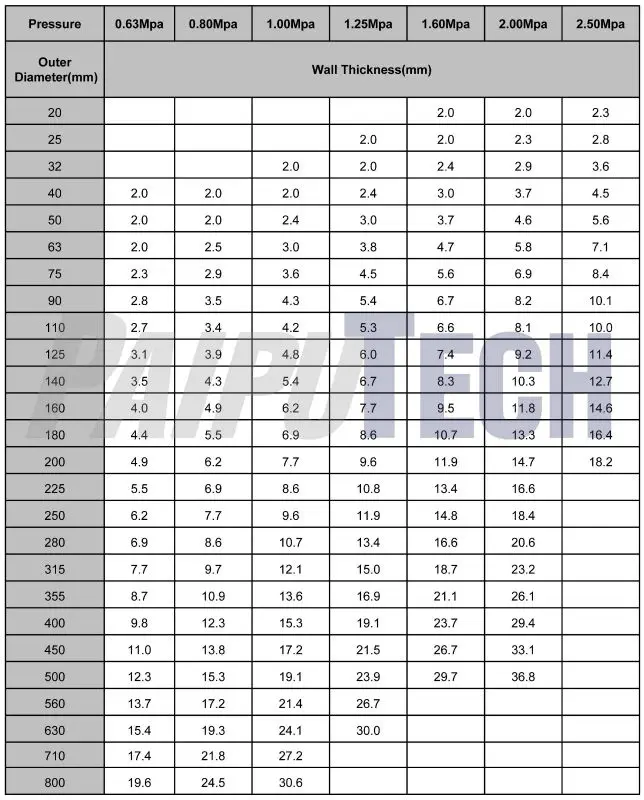

Диаметр трубы пвх: Трубы ПВХ размеры. Канализационные и водопроводные ПВХ трубы

Подбор диаметра трубы ПВХ, ПНД, рукава металлического для защиты кабеля.

Поиск по меткам:

Для оперативного подбора сечения трубы ПВХ или металлической предлагаем вашему вниманию таблицу подбора в зависимости от сечения кабеля и количества жил.

Число жил, сечение кабеля		Диаметр трубы мм.		Допустимый длительный ток (А) для проводов и кабелей при прокладке:
		ПВХ (ПНД)	Мет.тр. Ду	в воздухе	в земле
1	1х0,75	16	20	15	15
2	1х1	16	20	17	17
3	1х1,5	16	20	23	33
4	1х2,5	16	20	30	44
5	1х4	16	20	41	55
6	1х6	16	20	50	70
7	1х10	20	20	80	105
8	1х16	20	20	100	135
9	1х25	32	32	140	175
10	1х35	32	32	170	210
11	1х50	32	32	215	265
12	1х70	40	40	270	320
13	1х95	40	40	325	385
14	1х120	50	50	385	445
15	1х150	50	50	440	505
16	1х185	50	50	510	570
17	1х240	63	65	605
18	3х1,5	20	20	19	27
19	3х2,5	20	20	25	38
20	3х4	25	25	35	49
21	3х6	25	25	42	60
22	3х10	25	25	55	90
23	3х16	32	32	75	115
24	3х25	32	32	95	150
25	3х35	40	40	120	180
26	4х1	16	20	14	14
27	4х1,5	20	20	19	27
28	4х2,5	20	20	25	38
29	4х50	63	65	145	225
30	4х70	80	80	180	275
31	4х95	80	80	220	330
32	4х120	100	100	260	385
33	4х150	100	100	305	435
34	4х185	100	100	350	500
35	5х1	16	20	14	14
36	5х1,5	20	20	19	27
37	5х2,5	20	20	25	38
38	5х4	25	25	35	49
39	5х6	32	32	42	60
40	5х10	40	40	55	90
41	5х16	50	50	75	115
42	5х25	63	65	95	150
43	5х35	63	65	120	180
44	5х50	80	80	145	225
45	5х95	100	100	220	330
46	5х120	100	100	260	385
47	5х150	100	100	305	435
48	5х185	100	100	350	500
49	7х1	16	20	14	14
50	7х1,5	20	20	19	27
51	7х2,5	20	20	25	38
52	10х1	25	25	14	14
53	10х1,5	32	32	19	27
54	10х2,5	32	32	25	38
55	14х1	32	32	14	14
56	14х1,5	32	32	19	27
57	14х2,5	40	40	25	38
58	19х1	40	40	14	14
59	19х1,5	40	40	19	27
60	19х2,5	50	50	25	38
61	27х1	50	50	14	14
62	27х1,5	50	50	19	27
63	27х2,5	50	50	25	38
64	37х1	50	50	14	14
65	37х1,5	50	50	19	27
66	37х2,5	63	65	25	38

Метки: защита кабеля, кабель

РЕАЛИЗОВАННЫЕ ОБЪЕКТЫ

Объект №1

Воронежская обл. ,
Рамонский р-н, с. Нелжа

Объект №2

Воронежская обл.,
Рамонский р-н, с. Нелжа

Подробнее

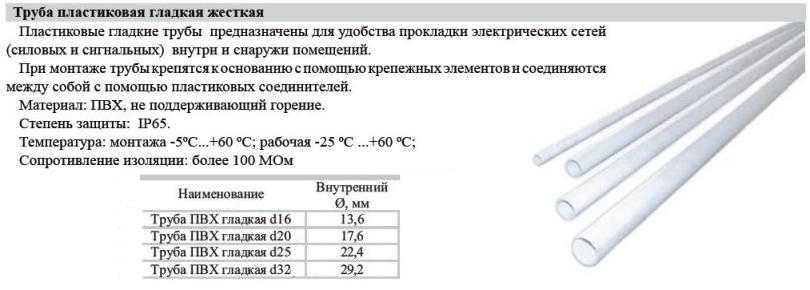

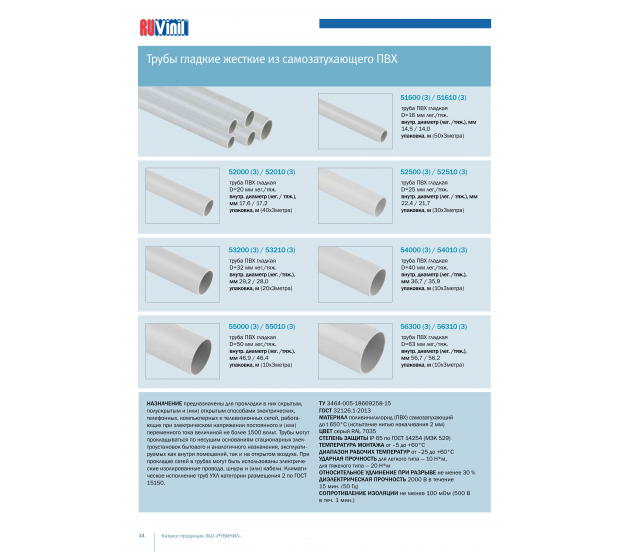

Труба гладкая из ПВХ диаметром 25 мм

Труба гладкая из ПВХ диаметром 25 мм — купить, цена, отзывы, описание, характеристики, сертификаты, инструкции, паспорта. Продажа товаров категории Труба гладкая из ПВХ диаметром 25 мм на Layta.ru

(8)

Сравнить товары 0

Закладки (0)

Вид:

Сортировать по: по умолчаниюЦене ▲Цене ▼Названию ▲Названию ▼Новизне

Промрукав 01425 Труба гладкая самозатухающий ПВХ 25 мм 3 м Промрукав 01425 (120 м) Артикул: М0000008078

Назначение Гладкие жесткие трубы из самозатухающего ПВХ осуществляют дополнительную изоляцию и механическую защиту от. ..

• Розница 40.46 ₽/м
  4 855.20 ₽/бухта
• Ваша цена 40.46 ₽/м
  4 855.20 ₽/бухта

В корзину

• Москва Много
• Самовывоз Сегодня

В закладки Сравнить

DKC 62525 Труба гладкая ПВХ 25 мм тяжёлая серый DKC 62525 Артикул: М0000075532

Особенности: Серия: серия 6 Внешний диаметр: 25 мм Внутренний диаметр: 22. 3 мм Цвет: серый Степень защиты: IP67 Материал…

• Розница 99.26 ₽/м
  198.52 ₽/упак
• Ваша цена 74.27 ₽/м
  148.54 ₽/упак
• Экономия 49.98 ₽

В корзину

• На заказ
• Уточняйте срок поставки

В закладки Сравнить

DKC 62925 Труба гладкая ПВХ 25 мм лёгкая DKC 62925 (40 м) Артикул: М0000009177

Труба ПВХ жёсткая гладкая диаметр 25 мм, лёгкая, 2 м, цвет серый.

• Розница 69.56 ₽/м
  2 782.40 ₽/бухта
• Ваша цена 52.05 ₽/м
  2 082 ₽/бухта
• Экономия 700.40 ₽

В корзину

• На заказ
• Уточняйте срок поставки

В закладки Сравнить

IEK CTR10-025-K41-060I Труба гладкая самозатухающая ПВХ 25 мм серый IEK (CTR10-025-K41-060I) Артикул: М0000031089

Назначение Назначение Гладкие трубы используются для прокладки силовых и слаботочных линий открытого типа как внутри. ..

• Розница 74.96 ₽/м
  4 497.60 ₽/бухта
• Ваша цена 47.97 ₽/м
  2 878.20 ₽/бухта
• Экономия 1 619.40 ₽

В корзину

• На заказ
• Уточняйте срок поставки

В закладки Сравнить

DKC 63925 Труба гладкая ПВХ 25 мм 3 м лёгкая DKC 63925 (60 м) Артикул: М0000011477

Труба ПВХ жёсткая гладкая диаметр 25 мм, лёгкая, 3 м, цвет серый.

Нет в наличии

В корзину

• На заказ
• Уточняйте срок поставки

В закладки Сравнить

ДКС 63525 Труба гладкая ПВХ 25мм 3м тяжёлая ДКС 63525 (60 м) Артикул: П0000000867

Назначение: Прокладка электрических, телефонных, компьютерных, телевизионных сетей, выполненных изолированными проводами…

• Розница 99.26 ₽/м
  5 955.60 ₽/бухта
• Ваша цена 74.27 ₽/м
  4 456.20 ₽/бухта
• Экономия 1 499. 40 ₽

В корзину

• На заказ
• Уточняйте срок поставки

В закладки Сравнить

DKC 63550UF Труба ПВХ 50 мм 3 м жёсткая атмосферостойкая DKC 63550UF Артикул: П0000001359

Открытая прокладка внутри зданий, внешняя прокладка снаружи зданий и сооружений под навесом, в отсутствие прямого воздействия…

• Розница 424.25 ₽/м
  6 363.75 ₽/бухта
• Ваша цена 317.45 ₽/м
  4 761.75 ₽/бухта
• Экономия 1 602 ₽

В корзину

• На заказ
• Уточняйте срок поставки

В закладки Сравнить

DKC 63525UF Труба ПВХ жёсткая атмосферостойкая д. 25 мм, тяжёлая, 3 м, цвет серый DKC 63525UF Артикул: С0000010151

Назначение: Уличная прокладка электрических, телефонных, компьютерных, телевизионных сетей, выполненных изолированными…

• Розница 140.89 ₽/м
  8 453.40 ₽/бухта
• Ваша цена 105.42 ₽/м
  6 325.20 ₽/бухта
• Экономия 2 128.20 ₽

В корзину

• На заказ
• Уточняйте срок поставки

В закладки Сравнить

Сравнить товары 0

Закладки (0)

Вид:

Сортировать по: по умолчаниюЦене ▲Цене ▼Названию ▲Названию ▼Новизне

Печать страницы

Популярная Труба гладкая

• Труба гладкая из ПВХ
• Труба гладкая из стали
• Труба гладкая из ПНД
• Труба гладкая диаметром 16 мм
• Труба гладкая диаметром 20 мм
• Труба гладкая 22
• Труба гладкая диаметром 25 мм
• Труба гладкая диаметром 32 мм
• Труба гладкая диаметром 40 мм
• Труба гладкая диаметром 50 мм
• Труба гладкая диаметром 63 мм

Производители категории Труба гладкая

• Труба гладкая ПожТехКабель
• Труба гладкая DKC
• Труба гладкая Промрукав
• Труба гладкая System Sensor
• Труба гладкая IEK
• Труба гладкая Mavigard
• Труба гладкая Экопласт
• Труба гладкая LANMASTER
• Труба гладкая Vesda

Качественно

Гарантия качества систем безопасности

Комплексно

Собственный логистический комплекс

Выгодно

Накапливайте и расплачивайтесь бонусами

Удобно

Тысячи товаров по лучшим ценам

Профессионально

Профессиональная техническая поддержка

Обратная связь

Сравнение Избранное Корзина

Размеры труб из ПВХ: руководство по размерам и размерам

19. 03.21 — Zoro Staff

В зависимости от проекта вам может понадобиться купить новые трубы из ПВХ. Трубы из ПВХ различаются по размеру и делятся на три основные категории: график 40, график 80 и график 120. Чтобы избежать неправильного использования, неисправностей сантехники или откладывания проекта трубопровода, полезно провести исследование и найти подходящий продукт. . Это может сэкономить вам и вашей команде время и деньги от повторного заказа материалов или устранения будущих проблем с трубами.

Трубы из ПВХ измеряются в номинальной системе. Это означает, что все измерения основаны на типах структур по сравнению с конкретными измерениями. Например, 0,84 дюйма, измеренные от одного конца трубы до другого, классифицируются как однодюймовая труба. Существуют также различные способы использования каждого типа графика трубопровода. Продолжайте читать, чтобы понять размер каждой трубы из ПВХ и использовать ее для вашей следующей работы.

Как измерить текущий размер трубы из ПВХ

Ваше измерение	Средний внешний диаметр (OD)
Диаметр	Перевод размеров труб из ПВХ
0,84”	½”
1,05 дюйма	¾”
1,315”	1”
1,66 дюйма	1 ¼”
1,9 дюйма	1 ½”
2,375”	2”
3,5 дюйма	3 дюйма
4 дюйма	3 ½”
4,5 дюйма	4 дюйма
5,563”	5 дюймов
6,625”	6 дюймов
8,625”	8”
10,75”	10 дюймов
* Работает с трубами из ПВХ сортамента 40 и сортамента 80.

Размеры труб рассчитываются по номинальной шкале. Это означает, что их измерения ссылаются на существующие структуры, а не на измерения в истинном масштабе. Чтобы помочь определить правильный размер труб, который вам нужен, мы включили полезное руководство выше.

Вот пошаговое руководство по использованию таблицы:

1. Положите трубку на твердую поверхность и поверните ее одним концом к себе.
2. Возьмите рулетку или линейку, чтобы измерить расстояние от правого внешнего края трубы до левого внешнего края. Держите линейку как можно ровнее во время измерения.
3. Теперь соедините «Ваше измерение» со «Средним значением OD», используя приведенную выше таблицу.
4. Выберите трубы на основе среднего наружного диаметра, с которым связано ваше измерение.

Имейте в виду, что эти размеры относятся к внешнему краю трубы, а не к внутреннему. В зависимости от графика труб, которые вам нужны, ваши внутренние размеры могут колебаться.

Размеры труб из ПВХ сортамента 40

Номинальный размер трубы (дюймы)	Внешний диаметр (OD)	Мин. Толщина стенки	Внутренний диаметр (ID)	Линейная плотность веса (Вт/фут)
1/8	0,405	0,068	0,249	0,051
1/4	0,540	0,086	0,344	0,086
3/8	0,675	0,091	0,473	0,115
1/2	0,840	0,109	0,602	0,170
3/4	1.050	0,113	0,804	0,226
1	1,315	0,133	1,029	0,333
1 1/4	1,660	0,140	1. 360	0,450
1 1/2	1.900	0,145	1,590	0,537
2	2,375	0,154	2,047	0,720
2 1/2	2,875	0,203	2,445	1,136
3	3.500	0,216	3.042	1,488
3 1/2	4.000	0,226	3,521	1,789
4	4.500	0,237	3,998	2,118
5	5,563	0,258	5.016	2,874
6	6,625	0,280	6.031	3,733
8	8,625	0,322	7,942	5,619
10	10. 750	0,365	9,976	7,966
12	12.750	0,406	11.889	10.534
14	14.000	0,437	13.073	12.462
16	16.000	0,500	14.940	16.286
18	18.000	0,562	16.809	20.587
20	20.000	0,593	18.743	24.183
24	24.000	0,687	22.544	33.652

Трубы сортамента 40 обычно белого или серебристого цвета, но могут быть и других цветов. Эти трубы тоньше, чем сортаменты 80 и 120. Это позволяет жидкости проходить быстрее, чем другие графики трубопровода. Этот тип поддерживает большое давление, даже для систем холодного водоснабжения. При жарких температурах все три графика способны выдерживать до 140 градусов.

Трубы сортамента 40 обычно используются для дренажа вокруг зданий, а также для газо- и водопроводов. Номинальное давление для этого графика труб составляет от 120 до 810 фунтов в секунду на дюйм (PSI). В результате трубы сортамента 40 обычно используются для систем питьевой воды, строительства полей для гольфа, бассейнов и спа-салонов.

Размеры труб из ПВХ сортамента 80

Номинальный размер трубы (дюймы)	Внешний диаметр (OD)	Мин. Толщина стенки	Внутренний диаметр (ID)	Линейная плотность веса (Вт/фут)
1/8	0,405	0,095	0,195	0,068
1/4	0,540	0,119	0,288	0,110
3/8	0,675	0,126	0,407	0,153
1/2	0,840	0,147	0,546	0,225
3/4	1. 050	0,154	0,742	0,305
1	1,315	0,179	0,957	0,450
1 1/4	1,660	1.191	1,278	0,621
1 1/2	1.900	0,200	1.500	0,754
2	2,375	0,218	1,939	1.043
2 1/2	2,875	0,276	2,290	1,594
3	3.500	0,300	2,864	2,132
4	4.500	0,337	3,786	3.116
6	6,625	0,432	5.709	5,951
8	8,625	0,500	7,565	9. 040
10	10.750	0,593	9.493	13.413
12	12.750	0,687	11.294	18.440
14	14.000	0,750	12.410	22.119
16	16.000	0,843	14.213	28.424
18	18.000	0,937	16.014	36.487
20	20.000	1.031	17.814	44.648
24	24.000	1,218	21.418	36.341

Трубы сортамента 80 толще, чем трубы сортамента 40, но все же не самые толстые. Эти трубы обычно темно-серого цвета, но могут различаться. Трубы из ПВХ сортамента 80 толще и прочнее, чем трубы сортамента 40, и могут выдерживать более высокие давления с рейтингом от 210 до 1230 фунтов на квадратный дюйм. Они часто используются для химической обработки, промышленного покрытия, линий деионизированной воды и управления очисткой сточных вод.

Имейте в виду, что чем толще труба, тем не менее она защищена. В зависимости от решений, которые вы будете транспортировать, и желаемой скорости потока, могут произойти несчастные случаи, если вы не выберете правильный размер и посадку. Например, если вы используете тяжелую трубу для общего решения, ваш поток может быть медленнее, чем необходимо.

Размеры труб из ПВХ сортамента 120

Номинальный размер трубы (дюймы)	Внешний диаметр (OD)	Мин. Толщина стенки	Внутренний диаметр (ID)	Линейная плотность веса (Вт/фут)
1/2	0,840	0,170	0,480	0,236
3/4	1. 050	0,170	0,690	0,311
1	1.320	0,200	0,891	0,464
1 1/4	1,660	0,215	1.204	0,649
1 1/2	1.900	0,225	1,423	0,787
2	2,380	0,250	1,84	1.111
2 1/2	2,880	0,300	2,239	1,615
3	3.500	0,350	2,758	2,306
4	4.500	0,430	3,574	19.000
6	6,625	0,532	5.434	36.390
8	8,625	0,719	7,189	60. 440
10	10.750	0,844	—	98.290
12	12.750	1.000	—	125.490
14	14.000	1,094	—	150.790
16	16.000	1,219	—	192.430
18	18.000	1,375	—	244.140
20	20.000	1.500	—	296.370
22	22.000	1,625	—	353.610
24	24.000	1,812	—	429.390

Трубы Schedule 120 являются одними из самых толстых труб на рынке. Благодаря своей плотности они обычно используются для некоррозионных или общих коррозионных проектов с менее реактивными ингредиентами. Автомобильные и строительные предприятия часто используют эти материалы для обеспечения максимальной долговечности. Толщина трубы Schedule 120 помогает замедлить работу систем с низким и высоким давлением с рейтингом от 380 до 1010 фунтов на квадратный дюйм.

В зависимости от строительной площадки, на которой вы работаете, обратитесь в свой штат за строительными нормами и правилами. Чтобы избежать недопонимания, убедитесь, что вы узнали графики трубопроводов, необходимые для надлежащего соблюдения местных требований.

Как только вы определитесь с размерами труб, вы сможете перейти к следующему шагу: заказать значения труб. Чтобы помочь контролировать поток в трубе, выясните, какой размер клапанов вам может понадобиться. Когда вы будете готовы установить свои трубы и клапаны, обязательно обратитесь к нашему руководству. Поскольку вашей команде нужны дополнительные материалы или информация по установке, обязательно обратитесь к сайту Zoro за экспертными советами, рекомендациями и потребностями в продуктах.

Источники: Hunker

Соответствие требованиям и пригодность продукции

Информация о продукте, содержащаяся в данном руководстве, предназначена только для общих информационных целей. Такие заявления о продукте не являются рекомендацией продукта или заявлением относительно уместности, точности, полноты, правильности или актуальности предоставленной информации. Информация, представленная в этом руководстве, не заменяет использование вами каких-либо инструкций производителя, технических руководств по продукту или других доступных вам профессиональных ресурсов или консультантов. Всегда читайте, понимайте и следуйте всем инструкциям производителя.

Таблица размеров труб из ПВХ – FORMUFIT

Продукция FORMUFIT совместима с большинством систем труб из ПВХ на основе графика. Чтобы обеспечить дополнительную поддержку, в следующих таблицах указаны физические размеры и диаметр трубы для каждого размера трубы из ПВХ, которые будут работать с продуктами FORMUFIT.

Каждое из следующих измерений разделено по расписанию в каждой таблице и соответствует правилам «Номинальный размер». Обратитесь к диаграмме ниже для объяснения каждого измерения. Для получения подробной информации о расписании и о том, как оно относится к трубам из ПВХ, нажмите здесь.

Труба из ПВХ идентифицируется по внутреннему диаметру (ID) трубы.  Этот показатель известен как « Номинальный », что означает «только в названии» или «имя, на которое ссылаются». Одна из проблем, с которой сталкиваются многие наши клиенты, заключается в том, что они пытаются измерить внешний диаметр (НД) трубы, что дает совершенно другой (и больший) размер трубы из ПВХ.

Фактический наружный диаметр
Фактический наружный диаметр

Это измерение трубы сверху вниз или слева направо от внешних краев трубы.

Этот размер не соответствует размеру трубы из ПВХ.

Средний внутренний диаметр
Средний внутренний диаметр

Это измерение трубы сверху вниз или слева направо от внутреннего отверстия (расточки) трубы.

Это измерение, которое используется для определения размера трубы из ПВХ

Толщина стенки
Ширина стенки трубы

Это измерение толщины стенки трубы из ПВХ снаружи внутрь.

Толщина стенки — это величина, которая меняется в зависимости от различных спецификаций труб из ПВХ.

---

Если вы предпочитаете измерять внешний диаметр трубы из ПВХ, используйте приведенные ниже таблицы:

1. Измерьте внешний диаметр и посмотрите во второй или третий столбец ( Фактический наружный диаметр ) каждой таблицы ниже.
2. После определения наружного диаметра трубы посмотрите на крайний левый столбец приведенной ниже загрузки ( Размер трубы ). Это будет номинальный размер трубы, или размер фитингов, которые вы хотите заказать .

Таблица размеров ПВХ сортамента 40

Трубы ПВХ сортамента 40 совместимы со всеми продуктами FORMUFIT с внешним монтажом и с внутренним монтажом .

Размер трубы	Десятичный внешний диаметр	Фракция OD	Метрический наружный диаметр	Средний ID	Мин. Стена
1/2 дюйма	0,840″	13/16″	21,33 мм	0,622 дюйма	0,109 дюйма
3/4 дюйма	1,050″	1-1/16″	26,67 мм	0,824 дюйма	0,113 дюйма
1″	1,315″	1-5/16″	33,40 мм	1,049″	Wall»> 0,133 дюйма
1-1/4 дюйма	1,660″	1-5/8″	42,16 мм	1,380″	0,140 дюйма
1-1/2 дюйма	1,900″	1-7/8″	48,26 мм	1,610″	0,145 дюйма
2 дюйма	2,375 дюйма	2-3/8”	60,32 мм	2,067 дюйма	0,154 дюйма

Таблица размеров из ПВХ сортамента 80

Трубы из ПВХ сортамента 80 совместимы только с изделиями FORMUFIT с внешним монтажом . Изделия FORMUFIT для внутренней установки, такие как внутренние купольные заглушки, регулируемые колена, внутренние муфты и другие изделия, которые устанавливаются внутри трубы из ПВХ не будет работать с SCH 80 PVC из-за меньшего внутреннего диаметра.

Размер трубы	Десятичный внешний диаметр	Фракция OD	Метрический наружный диаметр	Средний ID	Мин. Стена
1/2 дюйма	0,840″	13/16″	21,33 мм	0,546 дюйма	0,147 дюйма
3/4”	1,050″	1-1/16″	26,67 мм	0,742 дюйма	Wall»> 0,154 дюйма
1″	1,315″	1-5/16″	33,40 мм	0,957 дюйма	0,179 дюйма
1-1/4”	1,660″	1-5/8″	42,16 мм	1,278 дюйма	0,191 дюйма
1-1/2 дюйма	1,900″	1-7/8″	48,26 мм	1 500 дюймов	0,200″
2 дюйма	2,375 дюйма	2-3/8”	60,32 мм	1,939 дюйма	Wall»> 0,218″

Таблица размеров тонкостенных труб из ПВХ

Тонкостенные трубы из ПВХ совместимы только с продуктами FORMUFIT с внешним монтажом . Изделия FORMUFIT для внутренней установки, такие как внутренние куполообразные заглушки, регулируемые колена, внутренние муфты и другие изделия, которые устанавливаются внутри трубы из ПВХ , не будут работать с тонкостенным ПВХ из-за большего внутреннего диаметра.

Обратите внимание, что не все размеры ПВХ доступны в тонкостенных трубах из ПВХ.

Размер трубы	Десятичный внешний диаметр	Фракция OD	Метрический наружный диаметр	Средний ID	Мин. Стена
3/4”	1,050″	1-1/16″	26,67 мм	0,920 дюйма	Wall»> 0,065 дюйма
1 дюйм	1,315″	1-5/16″	33,40 мм	1,185 дюйма	0,065 дюйма
1-1/2 дюйма	1,900″	1-7/8″	48,26 мм	1,750 дюйма	0,075 дюйма



Труба из ХПВХ

Труба из ХПВХ, также известная как Размер медной трубы (CTS) Дополнительную информацию см. на нашей идентификационной странице CPVC.

Дополнительные номинальные значения

Обратите внимание, что мы не предоставляем номинальные значения давления или температуры для труб и фитингов из ПВХ, поскольку наши продукты предназначены для использования в конструкциях и не идеально подходят для применения в сантехнике.
