Монтаж вытяжного устройства или вентиляционной трубы просто необходим в местах приготовления пищи. Вытяжка помогает избавиться от посторонних запахов, которые со временем могут въедаться в поверхность или материал. Также вытяжная система избавит от чрезмерного количества пара на кухне, что тоже неблагоприятно влияет на мебель или отделочные материалы.

Чтобы устройство или вентиляция функционировало исправно, следует точно рассчитать воздуховоды и произвести надежный монтаж трубопровода.

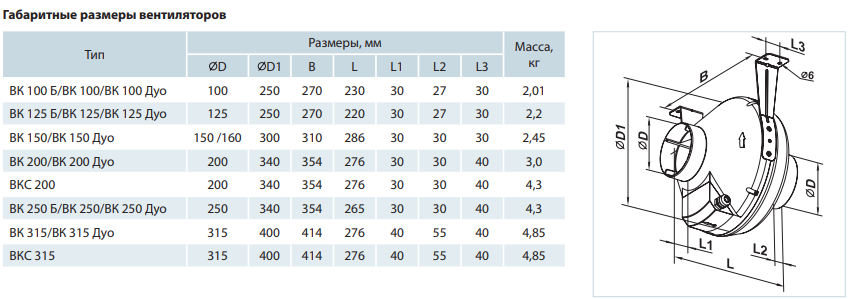

Что такое воздуховод и как подобрать его диаметр

Основным параметром, обеспечивающим качественную работу вытяжной системы, является диаметр воздуховода. Что же такое воздуховод? Это основная часть любой вентиляционной или вытяжной системы. Представляет собой трубопровод (нередко используют короба), с точно рассчитанным внутренним диаметром и определенной длины. На больших предприятиях воздуховод является целой сетью из труб, соединений и различных дополнительных элементов.

• Что такое воздуховод и как подобрать его диаметр
• Как правильно соединить трубы вытяжки
• Как быстро и экономно спрятать трубу от вытяжки

Диаметр вытяжной трубы — такой же важный параметр, как и материал, из которого она сделана. Основное правило: воздуховод не должен быть меньше вентиляционного выхода в помещении. Система будет функционировать исправно только при совпадении диаметров рукава и отверстия, через которое отработанный воздух покидает помещение.

Если диаметры не совпадают, то необходимо воспользоваться специальными переходниками. Без них соединения не будут достаточно герметичными, и часть запахов, гари или пара все же просочится на кухню.

К чему приведет неправильный выбор внутреннего диаметра рукава:

• Повышается шум при работе устройства, какой также влияет на остальные технические характеристики.
• Снижается КПД системы.
• Увеличивается нагрузка на основные механизмы, постоянно участвующие в работе.

Следует знать, что размерный шаг вентиляционного трубопровода составляет 10 мм. Сейчас расчет прост: наиболее часто применяют рукава 180 и 200 мм. Они способны обеспечить быстрый выброс воздуха, при условии правильного монтажа системы.

Как правильно соединить трубы вытяжки

Герметичность является основным фактором вытяжной системы, который способствует ее правильной работе. При недостаточной плотности, соединение может пропускать запахи пищи, конденсат или гарь. Поэтому монтируя вытяжную систему, следует обращать внимание на стыки между отрезками трубопровода.

При использовании пластика, во время прокладки вытяжного трубопровода следует применять специальные переходники. Нередко при этом утепляемую поверхность двух элементов обрабатывают с помощью жаростойкого герметика. Пластик является достаточно продуктивным материалом: имеет длительный срок эксплуатации, его можно легко покрасить, обладает малым весом.

Но монтаж пластиковых переходников может занять достаточно много времени, так как после каждой установки всю систему следует проверять на герметичность.

Монтируя вытяжную систему, также используют гофрированную трубу из алюминия. Положительных свойств у такого строительного материала достаточно много:

• Доступная ценовая политика. Алюминиевый рукав имеет среднюю цену на рынке строительных материалов, поэтому его выбирают многие клиенты.
• Даже сплав алюминия способен выдержать температуру до 250 градусов тепла, что не всегда дает как газовая печь, так и обыкновенная электрическая варочная поверхность.
• Для монтажа не требуется специализированного инструмента – чтобы разрезать алюминиевый рукав достаточно обыкновенных ножниц.
• Доступны различные сечения гофрированного рукава. Они бывают с очень мелким шагом, что позволяет клиенту выбрать для себя наиболее оптимальный вариант.

Для соединения гофрированного рукава из алюминия используют металлические хомуты, с внутренней стороны которых находится резиновый уплотнитель. По бокам расположены 2 болта – с их помощью можно как послаблять хомут, так и затягивать его. Основные преимущества таких хомутов — низкая цена и длительный эксплуатационный срок. Уплотнитель выполнен из специального материала, на который не влияют резкие перепады температуры.

Как быстро и экономно спрятать трубу от вытяжки

Вытяжная система относится к классу систем коммуникации, поэтому ее внешний вид часто не подходит к интерьеру кухни и его следует надежно замаскировать. Но даже в помещении с небольшой площадью и низкими потолками такой трубопровод можно замаскировать. Для этого существует несколько различных способов:

• Декоративный короб из гипсокартона. Монтируется своими руками. Первым изготавливают каркас, в качестве строительного материала подходит обыкновенный металлический профиль. К профилю с помощью саморезов крепят заранее вырезанные куски гипсокартона – все лишнее необходимо убрать. Последний шаг на усмотрение хозяина: покраска, оштукатуривание, поклейка обоев.
• Монтаж козырька. Данный декоративный элемент следует приобретать вместе с вытяжкой – козырьки идут в комплекте с кухонной мебелью и тщательно скрывают трубопровод.
• Установка навесного шкафа. Более дешевый, но очень практичный вариант: на стену монтируется шкаф с вырезанными отверстиями, через которые пройдет часть вытяжной системы. Остается свободное место для необходимых на кухне вещей.

Важно! Использовать следует исключительно влагостойкий гипсокартон.

При недостатке средств подвесную трубу всегда можно просто покрасить в скрывающий лишнее цвет кухни. В некоторых помещениях встречаются интересные варианты: металлические короба вытяжной системы шлифуют и наносят слой хромовой краски. Стильный блеск придает вытяжке солидный и дорогой вид.

• Установка вытяжки в подвесной потолок. Такой вариант позволяет скрыть коммуникационную систему, не затрачивая лишние средства. Существенный недостаток – при поломке вытяжной системы потолок необходимо застилать заново.

Вышеперечисленные варианты позволят скрыть вытяжную систему, при этом не затрачивая лишних средств.

Опубликовано 02.03.2018 Обновлено 21.04.2021 Пользователем digrand

Похожие статьи

Нам важна ваша оценка!

Каким требованиям должна соответствовать труба для вытяжки

Труба для вытяжки может эксплуатироваться в частном доме. В этом случае она предназначается для газовой колонки. Рассмотрим, как выбрать и установить вытяжные трубы для кухни или газовых котлов.

Вытяжка для кухни

Вернуться к содержанию ↑

Конструкции для установки в квартире

Различают следующие трубы, устанавливаемые для вытяжки на кухне:

• Пластиковые. Могут быть квадратными и круглыми. Они эстетичны, обладают высокой пропускной способностью. Гладкие стенки способствуют уменьшению шума, отсутствию грязи, скапливающейся на стенках. Пластиковые трубы демократичны в плане стоимости. Их срок службы достигает 10 лет. В течение всего этого времени они не нуждаются в обслуживании, прочистке. Установка очень проста. Для монтажа потребуются переходники Г-образного типа, переходники с вытяжки, герметик. Пластиковые конструкции имеют разный диаметр. Какой диаметр выбрать? Выбор зависит от мощности сети, размеров канала вентиляции;
• Гофрированные. Применяется обычно тогда, когда есть сложности с разводкой из-за невозможности использовать несколько колен. Они отлично подходят для установки в труднодоступных местах. Отличаются простым монтажом, отсутствием необходимости приобретать переходники, экономичностью, прочностью. Выполняются из алюминия или пластика. При выборе алюминиевой трубы важно рассчитать ее оптимальный диаметр. Этот параметр зависит от размера выхода системы вентиляции и вытяжки. При монтаже требуется растянуть ее, так как складки способствуют увеличению шума. Среди минусов можно отметить необходимость регулярной прочистки.

Что выбрать? Если вы готовы пожертвовать низкой шумностью во имя простоты установки и конструкции, выбирайте гофрированные изделия. Если же вам важна высокая пропускная способность, покупайте конструкции из пластика.

Пластиковая труба для кухонной вытяжки

Вернуться к содержанию ↑

Особенности установки конструкций из разных материалов

Монтаж трубы в кухне зависит от материала, из которого выполнено изделие для вытяжки. Для установки пластиковых конструкций потребуются переходники. Если устанавливаются изделия квадратной формы, необходимы также колена.

При монтаже вытяжки в кухне важно помнить следующие правила:

• Вытяжные конструкции для кухонной вытяжки рекомендуется приобретать тогда, когда определен нужный диаметр и сечение. Все эти параметры зависят от размеров отверстия вентиляции и вытяжки. Размеры изделия не должны быть меньше, чем выход вентиляции в кухне. В ином случае это приведет к снижению мощности, большей нагрузке на систему, что может стать причиной раннего выхода из строя;
• Нельзя монтировать вытяжные конструкции в кухне так, что угол их превышал бы 90 градусов. Каждый большой загиб негативно влияет на производительность кухонной системы. Кроме того, это приводит к неправильному оттоку воздуха;
• Желательно установить обратные клапаны для предупреждения обратного хода воздушного потока.

Гофротруба для вытяжки на кухне

Соблюдение простых правил позволит установить конструкцию для кухонной системы так, что она будет вам служить долго и не испортит настроение поломками.

Вернуться к содержанию ↑

Разновидности конструкций для нагревательных устройств

Установить вытяжки для газовой колонки выгодно по следующим причинам:

• Они способствуют увеличению тяги;
• Они выполняют функцию отвода продуктов горения.

Стандартный диаметр трубы для газовой колонки – 110 мм и 130 мм. Конструкции, диаметр которых составляет 110 мм, применяются для газовой колонки мощностью не более 19 кВт. Изделия диаметром 130 мм применяются для устройств в частном доме, мощность которых составляет от 21 кВт.

Трубы для вентиляции, устанавливаемые в частном доме, бывают следующих типов:

• Гофрированные. Среди достоинств можно отметить надежность, мобильность, демократичную цену. Изделия для газовой колонки в доме можно растягивать до 3 метров, увеличивать при помощи металлического скотча. При монтаже, для придания нужной формы и направления, применяется проволока из стали;
• Алюминиевые. Преимущества таких конструкций для газовой колонки в частном доме: стойкость к влиянию конденсата, небольшой вес, простой монтаж;
• Стальные. Стандартная длина – 1-1,5 метра. Если в системе вентиляции есть горизонтальный участок, можно устанавливать отводы на 90 градусов. Преимущества: прочность, надежность, большой срок службы. Недостатки: образование конденсата, необходимость утепления в зимний период;
• Коаксильные. Такие трубы все чаще используются в частном доме для организации работы газовой колонки. Преимущества: в доме остается больше чистого воздуха, высокая производительность. Конструкция монтируется с уклоном в 3 градуса. Это нужно для того, чтобы в систему не попали осадки.

Вытяжка для газовой колонки

Вернуться к содержанию ↑

Правила установки воздуховодов

Прежде чем монтировать воздуховоды для вентиляции в частном доме, важно провести расчеты.

Диаметр конструкций зависит от:

• Мощности газовой колонки;
• Объемов отработанного воздуха при максимальной мощности;
• Разницы температуры снаружи и температуры отработанного воздуха;
• Высоты воздуховода.

Высота конструкции зависит от типа газовой системы. Перед монтажом определяется место, где лучше всего установить воздуховод.

Если в частном доме имеется камин или иные системы с дымоходами, удобно будет подвести воздуховод к ним. Если же камин отсутствует, проделывается выход, куда монтируется асбестовая конструкция диаметром от 120 мм.

Прямоугольная труба для вытяжки

Степень тяги зависит от высоты воздуховода. Лучше, если конструкция будет выше кровли на один метр (как минимум). Для обеспечения безопасности, воздуховод крепится высоко на стене в доме. Перед установкой выполняются отверстия под крепления, затем устройство монтируется к стене при помощи саморезов. Возможно выполнение поворотов на 90 градусов. Выполняются они с помощью колен. Однако при этом снижается тяга.

Вентиляционные трубы, предназначенные для вытяжки, производятся в ассортименте, а потому вы обязательно сможете купить нужный вариант. Правильный выбор конструкций для вентиляции и качественная установка положительно влияют и на производительность, и на долгий срок службы системы.

Вернуться к содержанию ↑

Как подключить кухонную вытяжку

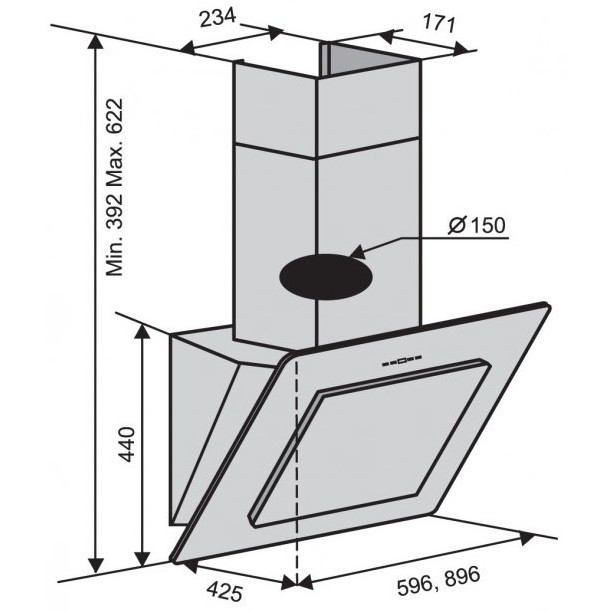

Размеры вытяжки

: как измерить размеры вытяжки

Вытяжки

или вытяжные вытяжки  помогают избавиться от запахов жира, влаги и тепла, чтобы ваша кухня пахла как дома. Подобрать подходящий вариант не составит труда: размеры вытяжек достаточно стандартизированы и зависят от размера варочной поверхности, расположенной ниже. Независимо от того, занимаетесь ли вы ремонтом или просто модернизируете, используйте это руководство, чтобы определить тип и размер вытяжки, которые подходят для вашего пространства и кулинарных привычек.

Каковы размеры стандартной вытяжки?

Вытяжка какого размера мне нужна?

Какие бывают размеры кухонных вытяжек?

Как измерить новый вентиляционный колпак

На что обратить внимание, кроме размеров вытяжки

Каковы размеры стандартной вытяжки?

Вытяжки часто имеют ширину 24″, 30″ или 36 дюймов. В зависимости от типа топлива вашей варочной панели, вытяжные зонты следует устанавливать на расстоянии 20–30 дюймов от варочной панели.

Какой размер вытяжки мне нужен?

Минимальная ширина вытяжки должна быть равна ширине плиты. Вы также можете выбрать вытяжку, которая примерно на 6 дюймов шире вашей варочной панели. Имейте в виду, что другие факторы, такие как сила вентиляции, будут играть роль при выборе вытяжки.

Насколько широкой должна быть вытяжка?

Ваш новая вытяжка всегда должна быть не меньше ширины варочной поверхности на вашей кухне. Предпочтительно, чтобы ваша вытяжка была на 3 дюйма шире с каждой стороны варочной поверхности, чтобы улавливать любые дополнительные выхлопы во время использования.

На какой высоте должна быть вытяжка над плитой?

Если у вас электрическая варочная панель, вытяжка должна быть установлена ​​на высоте 20–24 дюйма над источником тепла. Если у вас газовая плита, вытяжка должна быть установлена ​​на высоте 24–30 дюймов над плитой. Всегда обращайтесь к руководству по вашему продукту для конкретных измерений зазора.

Какой глубины должна быть вытяжка?

Вытяжка должна охватывать как минимум задние конфорки и половину передних конфорок на вашей кухонной станции. Предпочтительно, чтобы ваша новая вытяжка была достаточно глубокой, чтобы покрыть всю поверхность вашей варочной панели. Глубина должна быть примерно на 2–3 дюйма меньше глубины вашей варочной панели.

Как далеко вы можете вентилировать вытяжку?

Воздуховоды вытяжных шкафов могут иметь длину до 35 дюймов, если это прямой участок, и меньше, если он включает один или два колена. Не рекомендуется использовать более двух колен. Инструкции по установке для вашей модели должны включать формулу чтобы рассчитать необходимое расстояние. Если воздуховод слишком длинный, вентиляция не будет выходить наружу, а вместо этого будет возвращать воздух обратно в кухню.

Какие бывают размеры кухонных вытяжек?

При покупке новой вытяжки подумайте, какой размер и стиль лучше всего подходят для планировки и дизайна вашей кухни. Ознакомьтесь с различными типами вентиляционных вытяжек ниже.

Настенная навесная вытяжка

Настенная навесная вытяжка может быть установлена ​​над плитой или варочной панелью у стены. Возможно, вам придется переделать шкафы, если ваша кухня не была спроектирована с учетом этого. Как правило, навесные вентиляционные вытяжки имеют ширину 30 или 36 дюймов. Вытяжки с навесом должны быть как минимум такой же ширины, как и варочная поверхность под ними. Это также может быть примерно на 6 дюймов больше, чем ваша варочная панель, с дополнительными тремя дюймами с каждой стороны.0005

Shop Whirlpool

^® Настенные вытяжки

ВВВ7336ДЖС

WVW53UC6HV

Размеры островной вытяжки

Навесные вытяжки также можно установить над кухонным островом. Они отличаются от настенных вытяжек тем, что имеют отделку со всех сторон, а не только с трех сторон. Как и настенная вытяжка с навесом, вытяжка в этом стиле должна быть того же размера или на 6 дюймов шире, чем ваша варочная поверхность. высота около 28 дюймов.

Shop Whirlpool

^® Островные навесы

WVI51UC0LS

Размеры вытяжки под шкафом

Эти вытяжки можно устанавливать под шкафом. Они намного меньше, чем вытяжки с навесом, но при этом обеспечивают мощную вентиляцию. Вытяжки под шкафами должны плотно прилегать между шкафами и иметь ту же ширину, что и вытяжки навеса. Они выходят за пределы глубины шкафа, чтобы обеспечить адекватное покрытие для всех конфорок на плите или варочной панели ниже. Ищите простые системы установки, такие как Система FIT марки Whirlpool , которая помогает сократить объем измерений, резки и обрезки.1 Вентиляционные колпаки под шкафом обычно имеют ширину 30 или 36 дюймов, высоту от 24 до 30 дюймов и глубину от 12 до 15 дюймов.

Shop Whirlpool

^® Вытяжки под шкафы

ВВУ7130ДЖС

WVU37UC4FS

Габаритные размеры комбинации вытяжек для микроволновых печей

Комбинацию вытяжек для микроволновых печей также можно использовать для вентиляции кухни. Комбинации вытяжек для микроволновых печей, такие как наши низкопрофильные микроволновые вытяжки , могут быть установлены под шкафами, чтобы обеспечить больше места для хранения и, конечно же, также будут использоваться для приготовления пищи. Размеры микроволновых печей сверх диапазона будут определяться пространством вашего шкафа. Узнайте больше о размерах в нашем руководстве по размерам микроволновых печей .

Shop Whirlpool

^® Комбинированный колпак для микроволновой печи

ВМЛ75011ХВ

ВМХ78019ХБ

ВМх42519ХБ

WMH53521HZ

Размеры выдвижного вытяжного колпака

Вытяжные колпаки устанавливаются непосредственно в столешницы и направляют воздух в воздуховоды под полом. Они должны быть на одном уровне со столешницей, но поднимаются, когда приходит время готовить. Вытяжки с нисходящим потоком часто соответствуют ширине варочной поверхности и имеют глубину всего несколько дюймов. Тем не менее, они будут подниматься примерно на 14-18 дюймов за плитой или варочной панелью. Узнать больше о различные типы вытяжек .

Shop Whirlpool

^® Вытяжки с нисходящим потоком

UXD8636DYS

UXD8630DYS

Как измерить новую вытяжку

Перед тем, как выбрать вытяжку, убедитесь, что вы выбрали правильный размер для своей кухни. Следуйте приведенным ниже пошаговым инструкциям, чтобы правильно измерить размер вашей новой вытяжки.

Шаг 1: Измерьте ширину вашей варочной поверхности

Большинство бытовых плит и варочных панелей имеют ширину от 30 до 36 дюймов, хотя на некоторых небольших кухнях может использоваться 24-дюймовая варочная поверхность. Если вы измеряете вытяжку с нисходящей тягой, она должна точно соответствовать ширине вашего диапазона и устанавливаться непосредственно за ней.

Шаг 2: Измерьте ширину пространства между шкафами

Измерьте ширину пространства над плитой или варочной панелью. Вытяжки часто бывают шириной 24, 30 или 36 дюймов. Вытяжка должна быть не меньше ширины варочной поверхности, но предпочтительно должна быть на 6 дюймов шире. Вытяжки под шкафами и микроволновые вытяжки должны плотно прилегать между шкафами, в то время как навесные вытяжки могут быть установлены либо плотно, либо с зазором в пару дюймов по обе стороны от вытяжки перед шкафами.

Шаг 3: Измерьте высоту пространства над варочной поверхностью

Убедитесь, что между варочной поверхностью и дном вытяжки достаточно места. Обязательно ознакомьтесь с местными строительными нормами и рекомендуемой производителем высотой установки вашего кухонного прибора. Вот некоторые типичные зазоры для справки:

• Минимум 20 дюймов для электрической плиты или варочной панели

• Минимум 24 дюйма для газовой плиты или варочной панели

• Не более 36 дюймов для газовых и электрических варочных поверхностей

Если вы устанавливаете вытяжку под шкафом, ничего страшного, если она не будет заподлицо с дном шкафа, если сохраняется правильное расстояние до варочной поверхности. Для выдвижных вытяжек с нисходящей тягой убедитесь, что над варочной поверхностью достаточно свободного пространства для полного раскрытия вентиляционного отверстия. Если у вас ограниченное пространство над плитой, но вам нужна комбинация вытяжки для микроволновой печи, ознакомьтесь с Низкопрофильная микроволновая вытяжка марки Whirlpool , более короткая микроволновая печь с большим радиусом действия, которая может поместиться в том же пространстве, что и вытяжка под шкафом. ²



Шаг 4. Измерьте глубину варочной поверхности

Измерьте варочную поверхность спереди назад, исключая панель управления или отделку. Вентиляционные колпаки должны быть достаточно глубокими, чтобы обеспечить достаточное покрытие для передней и задней горелок. Для коммерческих и крупногабаритных вытяжек могут потребоваться индивидуальные или специализированные вытяжки. При установке вытяжного вентилятора убедитесь, что шкаф под ним имеет глубину не менее 24 дюймов. Для некоторых установок может потребоваться глубина столешницы более 25 дюймов.

На что следует обратить внимание, кроме размеров вытяжки

После того, как вы определили размер вытяжки, который лучше всего подойдет для вашей кухни, рассмотрите следующие особенности, чтобы найти вариант, который подойдет именно вам.

Мощность вентиляции (Класс двигателя CFM)

Мощность вентиляции или пропускная способность воздушного потока измеряется в кубических футах в минуту (CFM). Более высокое число указывает на более высокую способность заменять кухонный воздух с более высокой частотой. Моторный класс от 200 до 300 кубических футов в минуту — это хорошее число, к которому нужно стремиться, если вы готовите повседневные блюда и имеете жилой диапазон. Для крупногабаритных или коммерческих диапазонов могут потребоваться более мощные возможности вентиляции.

Чтобы обеспечить правильную мощность вентиляции, ознакомьтесь с рекомендациями производителя вашего кухонного прибора. Также имейте в виду свои кулинарные привычки, общий размер вашей кухни и требования местных строительных норм и правил.

Стиль

Вытяжки в виде купола бывают разных форм и стилей. Они часто имеют форму перевернутой воронки или заглавной буквы T, но иногда могут иметь форму купола. Некоторые модели включают в себя стеклянные навесы, светодиодные акценты и другие стилизованные элементы.

Рециркуляция по сравнению с внешней вентиляцией

Некоторые вытяжки имеют внешнюю вентиляцию, что означает, что они выводят кухонный воздух наружу и требуют воздуховодов в стене, потолке или полу. Воздуховод должен быть профессионально установлен, если его еще нет. Бесканальная или рециркуляционная вентиляция фильтрует воздух, а затем выталкивает его обратно на кухню. Их можно установить где угодно, но фильтр необходимо чистить не реже двух раз в год или чаще, чтобы поддерживать оптимальную производительность в зависимости от ваших кулинарных привычек. Некоторые вытяжки трансформируются и могут вентилироваться снаружи или через рециркуляцию.

Большинство декоративных вытяжек, таких как эти марки Whirlpool с навесом и с нисходящим потоком , вентилируются снаружи. Большинство комбинаций под шкафом и микроволновой вытяжкой поставляются с заводскими настройками для рециркуляции воздуха на кухне. Всегда проверяйте руководство пользователя или технические характеристики устройства, чтобы понять, как оно вентилируется и можно ли его трансформировать. Кроме того, важно обратить внимание на кухонных вытяжек и воздуходувок , так как они находятся внутри воздуховодов вашего вентиляционного колпака, чтобы вытягивать дым и запахи и обеспечивать бесперебойную работу вашей вентиляционной системы. Узнайте о других деталях и аксессуарах для вытяжек .

Explore Whirlpool

^® Вентиляционные вытяжки для кухни

ВВУ7130ДЖС

WVI51UC0LS

WVW53UC0LS

UXD8636DYS

WVW51UC0HV

Получите больше с учетной записью Whirlpool

Войдите для специальных сбережений

Войти

Получите дополнительную помощь в поиске подходящей техники для приготовления пищи

• Electric Stoves: Which Is Best?»>

  Газовые и электрические плиты: что лучше? Газовые плиты предлагают чувствительный контроль нагрева для быстрой регулировки мощности горелки. Электрические плиты обеспечивают равномерный нагрев духовки, что идеально подходит для выпечки. Сравните газовые и электрические плиты.

• Руководство по размерам варочной панели Понимание размеров варочной панели поможет вам выбрать правильную варочную панель для вашей кухни. Узнайте больше о размерах варочной панели и о том, как измерить варочную панель.

• Что такое вытяжка и нужна ли мне вентиляция вытяжки? Хотите знать, нужна ли вам вентиляция вытяжки? Узнайте, что такое вытяжка и как она работает для вентиляции вашей кухни. Откройте для себя варианты вентиляции вытяжки для вашего дома.

домашнее сердцебиение

Готовы к дополнительным советам, домашним лайфхакам и руководствам по устройствам?

Просмотреть все статьи

Была ли эта статья полезной? Передайте его по номеру

1. На основе типичной установки с существующими электрическими и вентиляционными соединениями. Проконсультируйтесь с профессиональным установщиком, чтобы убедиться, что ваша установка соответствует требованиям кодекса.
2. Основано на минимальной высоте установки 24 дюйма для вытяжек под шкафом и комбинации низкопрофильных вытяжек для микроволновых печей.

Руководство по длине и размерам воздуховодов вытяжных вытяжек

(таблицы и диаграммы) Длина и размеры воздуховодов вытяжных шкафов

регулируются строительными нормами. В США применяется Международный жилищный кодекс (IRC), хотя иногда к этому кодексу вносятся местные изменения и дополнения на уровне штата, которые имеют приоритет, если они отличаются от IRC.

В этой статье основное внимание уделяется тому, что говорит IRC относительно длины и размеров воздуховодов вытяжки. В конце мы предоставим вам ссылку, которая поможет вам найти отдельные коды штатов, чтобы вы могли проверить любые изменения, которые могут быть применимы в вашем регионе.

Максимально допустимая длина воздуховода вытяжки зависит от производительности вытяжки (CFM), диаметра воздуховода и количества колен/изгибов. Более длинные воздуховоды и большее количество колен означают более низкую эффективность выхлопа. Расширение воздуховодов повышает эффективность. Более мощные вентиляторы нуждаются в более широких воздуховодах и более коротких участках.

Где искать в IRC

Правила, конкретно касающиеся вентиляции вытяжных шкафов, находятся в Разделе M1503 IRC. Тем не менее, размеры и длина воздуховодов вытяжных шкафов указаны в Разделе M1504, который обычно применяется к вытяжным каналам, включая вытяжные шкафы.

В этих разделах также рассматриваются такие вопросы, как тип материала воздуховода, который можно использовать.

Воздуховоды выводят воздух наружу, и они необходимы для поддержания здорового качества воздуха в помещении, которое производит много тепла, запахов, пара и побочных продуктов приготовления пищи.

Размеры воздуховода вытяжного шкафа (длина и диаметр), а также вместимость вытяжного шкафа (измеряется в кубических футах в минуту) взаимосвязаны и влияют на то, как кухонный воздух выводится наружу.

Сначала давайте получим общее представление, а затем посмотрим, как каждый из этих факторов влияет на системы.

Как воздуховоды вытяжек передают воздух наружу

Вытяжки обеспечивают активную вентиляцию. Это означает, что энергия добавляется в систему для достижения цели вентиляции. Вытяжной вентилятор вытяжки является источником дополнительной энергии.

Когда вентилятор работает, он втягивает воздух из кухни в воздуховод с определенной скоростью (куб. футов воздуха в минуту = CFM). Когда воздух находится внутри воздуховодов, он существует под большим давлением, чем на кухне, потому что размер «контейнера» уменьшился.

Движение лопастей вентилятора активно проталкивает воздух через воздуховоды, чему в определенной степени способствует пассивное движение воздуха в результате градиента давления между воздухом в воздуховодах и воздухом снаружи дома.

Давление, создаваемое в воздуховоде, проявляется одним из двух способов. Оно либо станет скоростным давлением, которое приводит в движение поступательный импульс воздуха по воздуховодам, либо станет статическим давлением, противодействующим этому движению.

Никогда не будет только одно и ничего другого, но соотношение двух имеет значение.

Снижение статического давления

Возможно, вам более знакомы альтернативные названия статического давления: трение или сопротивление. Часть энергии, отданной движению воздуха вентилятором вытяжки, теряется из-за статического давления, когда воздух проходит через воздуховод.

В основном, в выхлопных системах цель состоит в том, чтобы минимизировать статическое давление всеми возможными способами.

Длина и статическое давление

Увеличение длины системы воздуховодов вытяжки означает увеличение статического давления и снижение эффективности вытяжки.

Технически, скорость вытяжки , которая рассчитывается на вентиляторе (сколько воздуха удаляется из кухни за определенное время), не зависит от увеличения длины воздуховода.

Однако эффективность отвода воздуха из кухни можно оценить по тому, насколько хорошо воздух проходит через воздуховод и выходит наружу, где он не может оказывать отрицательного воздействия.

Чем длиннее воздуховоды (при условии постоянного диаметра и кубических футов в минуту), тем дольше воздух выходит из птичника, потому что ему нужно пройти дальше.

Кроме того, чем дольше воздух находится в воздуховоде, тем больше площадь поверхности, на которую может оказываться статическое давление. Это означает, что воздух теряет энергию и замедляется, и ему требуется еще больше времени для выхода из воздуховода.

Чем медленнее движется воздух, тем выше вероятность отложения загрязняющих веществ (включая влагу) внутри воздуховода.

Диаметр и статическое давление

Более широкий воздуховод всегда более эффективен. Причина в том, что вы уменьшаете процент воздуха, соприкасающегося со стенками воздуховода, снижая статическое давление.

Предположим, у нас есть вытяжка, работающая на скорости 80 кубических футов в минуту.

Если 80 кубических футов воздуха было втянуто в 3-дюймовый воздуховод за одну минуту, то 80 кубических футов воздуха в любой момент времени будут распределены по более длинному участку воздуховода.

То же количество воздуха, всасываемого в 6-дюймовый воздуховод, будет иметь больше вертикального пространства для заполнения и не будет распространяться так далеко в воздуховод и, следовательно, будет соприкасаться с меньшей площадью поверхности воздуховода. Для преодоления сопротивления потребуется меньше энергии, обеспечиваемой двигателем вытяжки, и воздух будет проходить по воздуховодам более эффективно.

Причина, по которой мы не устанавливаем действительно широкие воздуховоды, заключается в том, что они занимают слишком много места и состоят из большего количества материалов, что делает их более дорогостоящими.

Размеры воздуховодов и прочность вытяжки

Однако, как и во всем, что касается вентиляции, все не так просто. В нашем примере скорость вентилятора в обоих случаях составляла 80 кубических футов в минуту. Если бы это было 40 кубических футов в минуту для 3-дюймового воздуховода и 80 кубических футов в минуту для воздуховода 6 дюймов, то вы смотрите на очень сопоставимые системы с точки зрения эффективности, потому что отношение статического давления к скоростному давлению одинаково.

Таким образом, размер вентилятора также влияет на идеальный диаметр воздуховода.

Ради интереса, ни 40 CFM, ни 80 CFM вентилятор не достаточно хороши для вытяжки. Согласно разделу IRC M1505.4.4, ваша кухня должна иметь скорость вытяжки 100 кубических футов в минуту (если только она не работает постоянно, в этом случае она может составлять 25 кубических футов в минуту). Однако для наших примеров достаточно 40 и 80 CFM.

Вытяжная система Range Hood Таблица размеров

Не существует идеальной длины или диаметра воздуховода для всех систем, но есть рекомендации о том, как максимально допустимая длина зависит от мощности вентилятора, диаметра воздуховода и количества колен/изгибов в система.

Всю эту информацию можно найти в IRC, в частности, в таблице M1504.2. Однако следует учитывать, что информация в таблице относится ко всем вытяжным системам и не все данные применимы к вытяжным каналам вытяжных шкафов.

Приведенная ниже таблица основана на таблице IRC, но адаптирована специально для вытяжек.

Были внесены следующие изменения:

• Размеры гибких воздуховодов не указаны, поскольку вытяжные вытяжки не могут иметь гибких воздуховодов.
• Производительность вентилятора менее 100 куб. футов в минуту не указана, поскольку вытяжка должна иметь прерывистую мощность вытяжки не менее 100 куб. футов в минуту.
• Диаметр воздуховода 3″ не указан, поскольку для этого диаметра нет допустимой длины воздуховода с вентиляторами мощностью более 100 кубических футов в минуту.

Глядя на строки в приведенной выше таблице, мы видим, что максимально допустимая длина воздуховода уменьшается по мере увеличения мощности вентиляторов. Сначала это не имеет смысла.

Однако, если вы посмотрите на колонку в таблице, то увидите, что максимально допустимая длина воздуховода для вытяжки определенной мощности увеличивается с увеличением диаметра воздуховода.

Это говорит нам о том, что проблемой больших вытяжек и длинных воздуховодов является статическое давление. Чем больше воздуха вы пытаетесь нагнетать в меньшее пространство, тем больше создается статическое давление. Это соответствует потерям энергии и уменьшению воздушного потока, а это означает, что чем дольше воздух проходит, тем меньше вероятность того, что он действительно выйдет из воздуховода.

Отводы/изгибы

Имейте в виду, что эти длины представляют собой то, что допустимо для полностью прямых участков воздуховода. Если вам нужно добавить изгибы или изгибы, вы вычтете 15 футов на изгиб или изгиб из допустимой длины.

Это означает:

• Если вы не можете вытянуть вытяжку прямо через кухонную стену или крышу, то вы не можете использовать 4-дюймовый воздуховод.
• 5-дюймовые воздуховоды разрешены, только если ваш вентилятор имеет мощность от 100 до 200 кубических футов в минуту.
• Если вы добавите колено, вы не сможете использовать 5-дюймовый воздуховод для вытяжки на 200 кубических футов в минуту.
• Если вы добавите колено, вы не сможете использовать воздуховод диаметром 6 дюймов для вытяжки мощностью 300 кубических футов в минуту.
• Вы можете иметь максимум 1 колено с вытяжкой 150 CFM и 5-дюймовым воздуховодом.
• Вы можете иметь максимум 1 колено с вытяжкой 250 CFM и 6-дюймовым воздуховодом.
