Диаметры пластиковых труб для водопровода: Пластиковые трубы: таблица размеров — всё просто на vodatyt.ru

alexxlab 0 Комментариев

Внутренние и внешние диаметры полиэтиленовых труб: таблица

Содержание

  1. Требования ГОСТ
  2. Марки полиэтилена
  3. SDR полимерных труб
  4. Диаметр полимерных труб
  5. Толщина стенки и вес

Основным параметром выбора пластиковых отводов для дома являются их размеры. Все диаметры полиэтиленовых труб стандартизированы. В зависимости от типа изготовления и используемых примесей, допустимые габаритные размеры могут существенно разниться.

Требования ГОСТ

Основные требования по размерам труб из полиэтилена для холодной и горячей воды, приведены в документе ГОСТ 18599-2001 для России и ДСТУ Б В.2.7–151:2008 для Украины. Оба этих стандарта полностью соответствуют международному ISO 4427-1:2007. Его требования распространяются на любые пластиковые напорные трубные пластиковые изделия.

Внешний вид труб ПЭ80

Основные параметры:

Таблица диаметров и ее пояснение (в качестве таблица я возьму — http://trubyplastic. ru/truba-polietilen/tablitsa-razmerov.html — ты просто напиши пояснение для нее в нижеследующих подзаголовках)

Марки полиэтилена

Для производства пластиковых труб используется полиэтилен низкого давления или ПНД. Этот материал известен, как пластик высокой плотности. С целью изготовления такого полиэтилена применяются базовые марки полиэтилена (ПЭНД).

Сырье для изготовления труб ПНД 273-79 второго сорта

В зависимости от типа производства, потребностей, используемого оборудования, любой ПНД классифицируется по качеству. Этот материал бывает 1 сорта, 2 и высшего. По области использования, трубы ПНД в свою очередь делятся на напорные и безнапорные.

  • Напорные используются в водопроводных системах принудительной циркуляции;

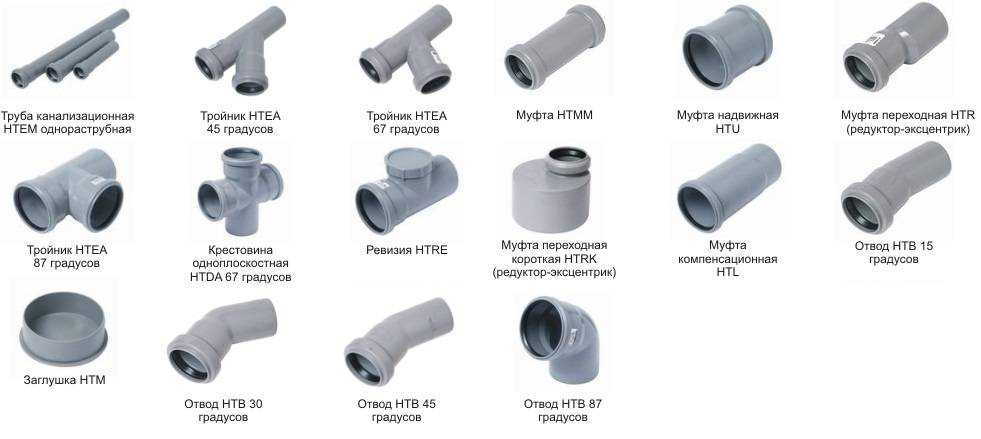

  • Безнапорные применяются для обустройства дренажных и других систем с естественным движением стоков.

Сейчас используются такие марки полиэтилена для производства отводов низкого давления:

  • ПЭ 63. Наименее прочные. Их применяют с целью защиты электрического кабеля от воздействия влаги, а также (редко) для протяжки наружного водопровода;
  • ПЭ 80. Идеально подходят для канализации. Выдерживают давление от 25 Мпа при нормальной температуре 20 градусов и минимальным SDR 6. Под воздействием высокой температуры, стандартные размеры могут отклоняться от показателей. Максимальное предельное отклонение – 0,3 мм.

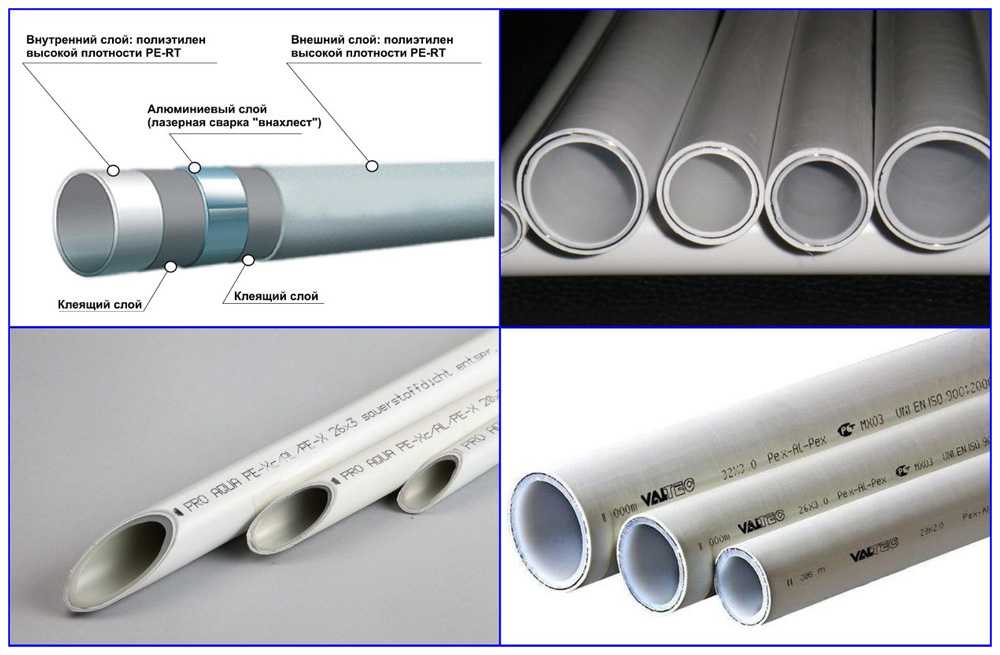

  • ПЭ 100. Применимы для отопления и для водоснабжения горячей водой. Основным отличием от 80 является высокая прочность и устойчивость к температурным воздействиям. При минимальном СДР, такие патрубки даже большого диаметра отличаются показателями предельного отклонения – 0,5 мм.

SDR полимерных труб

SDR – еще один важный показатель полимерных изделий. Это нелинейная характеристика, которая определяет отношение наружного диаметра патрубка к толщине пластиковых стенок. Естественно, что SDR труб для газа может быть гораздо большим, чем у проводников водоснабжения.

Отношение SDR

В зависимости от потребностей, этот показатель может иметь отношение от 41 до 6. Например, у трубы с диаметром 1000 мм и минимально допустимой толщиной стенки 25, будет отношение 40. У полиэтилена высокой плотности отношение выдерживается в пределах 15–20. По SDR специалисты рассчитывают максимальное давление, которое допустимо в системе водоснабжения при температуре 20 градусов (для холодной воды) и 40 градусов (для горячей).

Почему это соответствие параметров так важно? Высокий показатель SDR говорит о хорошей проходимости, но тонкости стенок. Тогда, как низкий SDR является признаком низкой проходимости, но высокой прочности и плотности отводов.

Есть еще один способ, как рассчитать SDR. Для него используется формула:

SDR = 2S + 1

Здесь S – коэффициент серии. Является стандартным показателем, который определяется по таблице типовых размеров. Для расчета используется параметрический ряд R10.

Диаметр полимерных труб

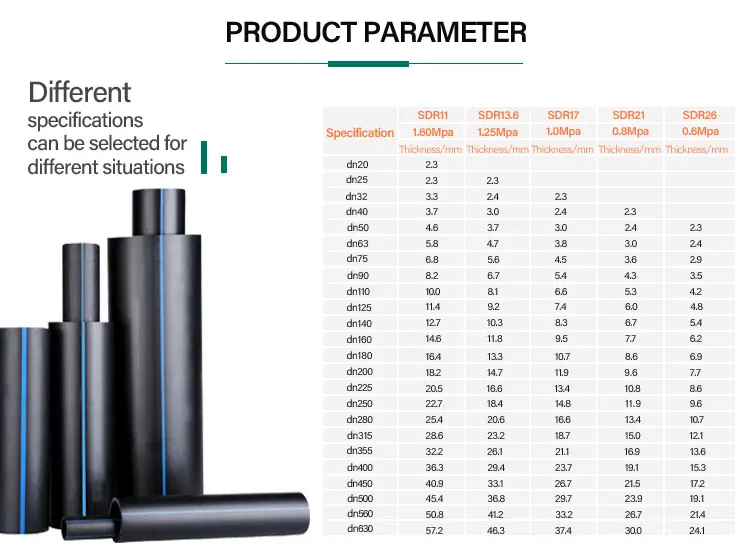

Диаметры полиэтиленовых труб также строго стандартизированы. В отличие от газопроводных патрубков, системы водоснабжения изготавливаются в диапазоне от 10 до 300 мм. В отдельных случаях также возможно использование трубы 600 мм, но исключительно в качестве наружной безнапорной канализационной системы.

Трубы для наружного водопровода с большим диаметром

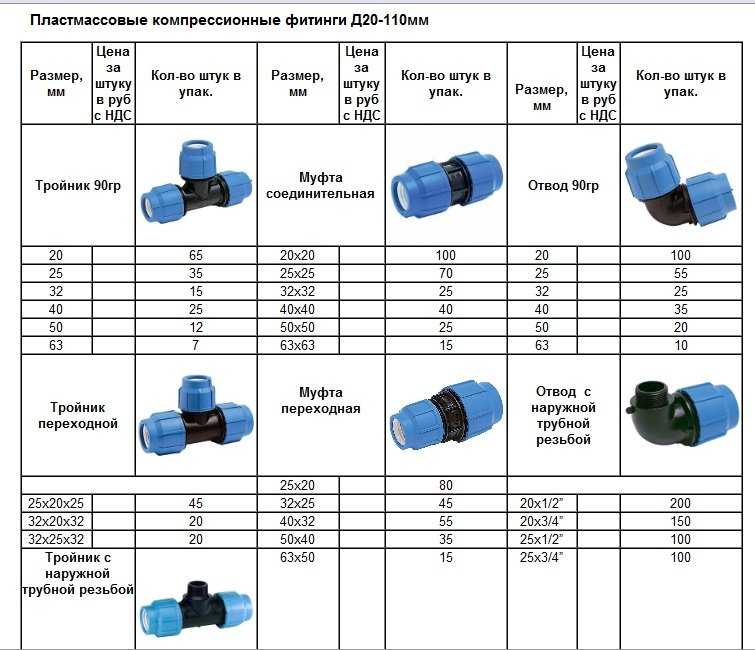

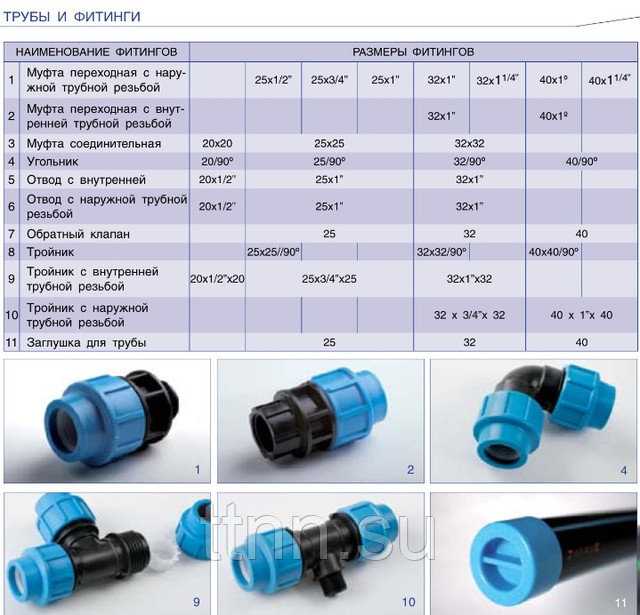

Наиболее распространенными являются полиэтиленовые трубы низкого давления 20 мм, 25 мм, 50 мм, 100 мм и 160 мм. Чтобы рассчитать их внутренний диаметр, который, к слову, не указывается в стандартной маркировке, нужно толщину стенок отнять от наружного диаметра. Похожим способом рассчитываются фитинги.

Полученная разница и будет внутренним диаметром. Естественно, имея все эти данные также без усилий можно рассчитать SDR для патрубков. Для диаметра 20, минимальное отношение между диаметром и стенкой должно быть 2,8.

Толщина стенки и вес

Чем толще стенки трубы – тем выше её вес. Естественно, что у патрубка с диаметром 200 м и SDR 15, вес будет в разы большим, чем у отвода 225 мм и SDR 10. Оптимальная толщина стенок зависит от номинальных диаметров и может быть от 3 до 59 мм.

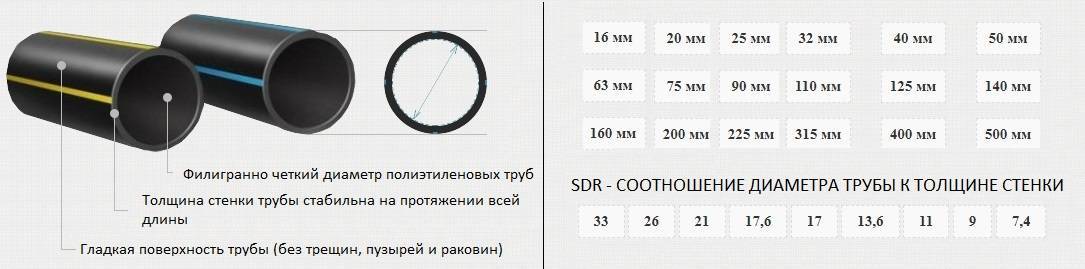

Геометрические параметры труб

Для первоначального расчета потребного размера, можно использовать условный диаметр и допустимый SDR.

Как сказано выше – чем больше SDR, тем более жесткой будет труба. Но, обращаем внимание на то, что у соединения с размером выше 1000 мм (1400 мм, 1600мм) не предпочтительных типоразмеров по толщине стенок.

Чтобы рассчитать удельный вес отводов, предлагаем воспользоваться таблицей.

Таблица №1: Расчетная масса 1 метра полиэтиленового патрубка без перфорации.

dSDR 6791113,61717,621263341
S 2.5S 3.2S 4S 5S 6.3S 8S 8.3S 10S 12.5S 16S 20
160,1260,1040,092────────
200,1830,1650,1350,119───────
250,2810,2430,2140,1730,152──────
320,4570,3890,3300,2820,2350,1970,197────
400,7090,6080,5160,4370,3680,3020,2860,255───
501,0960,9450,7970,6740,5580,4620,4330,3830,322──
631,7371,4821,2681,0620,884
0,731		0,6910,5900,504──
752,7472,3972,0681,7691,5391,3180,9811,1300,978──
903,6463,0262,5712,1501,7961,4851,4201,2121,005──
1105,2794,5323,8193,1872,6592,2082,0901,8161,474──
1256,8105,8334,9404,1353,4272,8182,6902,3221,899──
1408,5497,3286,1895,1554,2923,5383,3902,9092,397──
160
11,145		9,5368,0566,7625,5994,6154,4103,8113,140──
18014,08412,05410,1908,5447,1035,8345,5704,7873,909──
20017,38714,90812,59810,5348,7107,1976,9205,9274,843──
22522,02718,85015,95213,34111,0679,1358,7407,4996,096──
25027,14823,26119,60016,39913,62511,18810,8009,1697,542──
28034,06629,17124,63820,56417,07614,059 13,50011,5779,413──
31543,10436,92531,16626,02821,63817,80017,10014,54911,9869,7657,907
35554,77346,83239,59633,05427,44922,60921,60018,48815,16512,36710,073
400─59,46350,20841,94434,78928,63027,50023,54919,20915,72412,747
450─75,22363,57053,27644,06536,36034,80029,78124,28819,80716,077
500──78,33665,53854,37444,81742,90036,745
29,963		24,43020,006
560───82,11968,23256,16253,70046,00737,57530,75924,938
630───104,03486,23571,11968,10058,11047,59738,79631,539
710────110,68091,36786,40075,10961,62750,43241,256
800────140,392115,854109,70095,20378,05463,88952,312
900─────146,555138,900120,46199,09680,92266,001
1000─── ──181,120171,300148,822121,82399,68781,703
1200───────214,207175,458143,415117,618
1400────────238,657195,464160,058
1600────────311,998255,108209,023

Читайте также:

Что такое sdr трубы?

Уклон канализационных труб 50, 100, 110, 160, 200 мм

Соединение полиэтиленовых труб — способы

Диаметр канализационных труб: пластиковых, чугунных(

Диаметры пластиковых труб для водопровода в категории «Строительство»

Полипропиленовая труба для холодной воды PPR Krakow PN 20 (диаметр 25) Пластиковая труба, паечная труба

Доставка по Украине

38. 06 грн/м

Купить

Паяльник для труб пластиковых START PRO SPW-2500, электрический паяльник для пайки водопровода.

Доставка по Украине

1 925 грн

Купить

Паяльник для пластиковых труб KRAISSMANN 2500 EMS 3 (насадки большого диаметра)

На складе в г. Харьков

Доставка по Украине

1 984 грн

Купить

Пластиковые накладки на ножки с трубы, Нескользящий зажим для трубы, разного диаметра

Доставка из г. Черновцы

150 грн/комплект

Купить

Резак для резки пластиковых труб диаметром до 28 мм STANLEY 0-70-450

Доставка по Украине

900 грн

Купить

Труборез для пластиковых труб и уплотнительных втулок диаметром от 20 до 50 мм KNIPEX BiX® 90 22 10

Доставка по Украине

1 168 грн

Купить

Труборез для пластиковых труб (диаметр 42мм) PROLINE 17201

Доставка по Украине

573 грн

Купить

Труборез для многослойных пластиковых труб (диаметр 36мм) PROLINE 17202

Доставка по Украине

356 грн

Купить

Труборез МИНИ для пластиковых труб (диаметр 3-22 мм) PROLINE 17210

Доставка по Украине

366 грн

Купить

Труборез телескопический для пластиковых труб (диаметр 3-30 мм) PROLINE 17211

Доставка по Украине

661 грн

Купить

Труборез телескопический для пластиковых труб (диаметр 6-67 мм) PROLINE 17214

Доставка из г. Киев

1 447 грн

Купить

Паяльник для пластиковых труб больших диаметров KRAISSMANN 2500 EMS 3

На складе в г. Харьков

Доставка по Украине

2 008 грн

Купить

Труборез для пластиковых труб и уплотнительных втулок диаметром от 20 до 50 мм KNIPEX BiX® 90 22 10

Доставка по Украине

1 168 грн

1 110 грн

Купить

Труборез KNIPEX для пластиковых труб и уплотнительных втулок диаметром от 20 до 50 мм BiX® 90 22 10

Заканчивается

Доставка по Украине

1 133.21 — 1 168 грн

от 2 продавцов

1 168.26 грн

1 133.21 грн

Купить

Штуцер цанговый (прямой) Ø8мм МТ 1/2″ SIGMA (7026911)

Доставка по Украине

55 — 63 грн

от 10 продавцов

55 грн

Купить

Смотрите также

Паяльник електричний для пластикових труб Neo Tools, 1200 Вт, 260 ° C, насадки діаметром до 110 мм, стійка,

Доставка по Украине

4 900 грн

4 360 грн

Купить

Паяльник електричний для пластикових труб Neo Tools, 650 Вт, 260 ° C, насадки діаметром до 40 мм, в комплекті

Доставка по Украине

5 899 грн

5 191 грн

Купить

Паяльник електричний для пластикових труб Neo Tools, 900 Вт, 260 ° C, насадки діаметром до 63 мм, стійка, кейс

Доставка по Украине

5 349 грн

4 708 грн

Купить

Резак для резки пластиковых труб диаметром до 28 мм STANLEY 0-70-450

Доставка по Украине

835 — 900. 21 грн

от 2 продавцов

900.21 грн

Купить

Фаскосниматель MGF для пластиковых труб диаметр 25-168 мм

Доставка по Украине

Цену уточняйте

Резак для резки пластиковых труб диаметром до 28 мм STANLEY 0-70-450

Доставка по Украине

901 грн

811 грн

Купить

Ножницы для резки пластиковых труб, диаметр до 42 мм, Corona Exclusive (C0295)

Доставка по Украине

290 грн

Купить

Труборез для отрезки пластиковых труб 3-42 мм диаметра

Доставка из г. Павлоград

310 грн

Купить

Паяльник электрический для пластиковых труб Neo Tools, 650 Вт, 260°C, насадки диаметром до 40 мм, в комплекте

На складе

Доставка по Украине

5 899 — 6 194 грн

от 2 продавцов

5 899 грн

Купить

Паяльник электрический для пластиковых труб Neo Tools, 1200 Вт, 260°C, насадки диаметром до 110 мм, стойка,

На складе

Доставка по Украине

4 899 — 5 145 грн

от 2 продавцов

4 899 грн

Купить

Пластиковое поворотно-наклонное соединение TFp032 с хомутом для труб диаметром 32мм

Доставка по Украине

399 грн

Купить

Узел карданный пластиковый Tfp254, для труб с наружным диаметром 22мм или внутренним диаметром 29мм

Доставка по Украине

399 грн

Купить

Пластиковая уключина RLp035 для весел диаметром 35мм или труб с таким диаметром

Доставка по Украине

414 грн

Купить

Полиэтиленовые трубы для водопровода, Пластиковые трубы

Доставка по Украине

Цену уточняйте

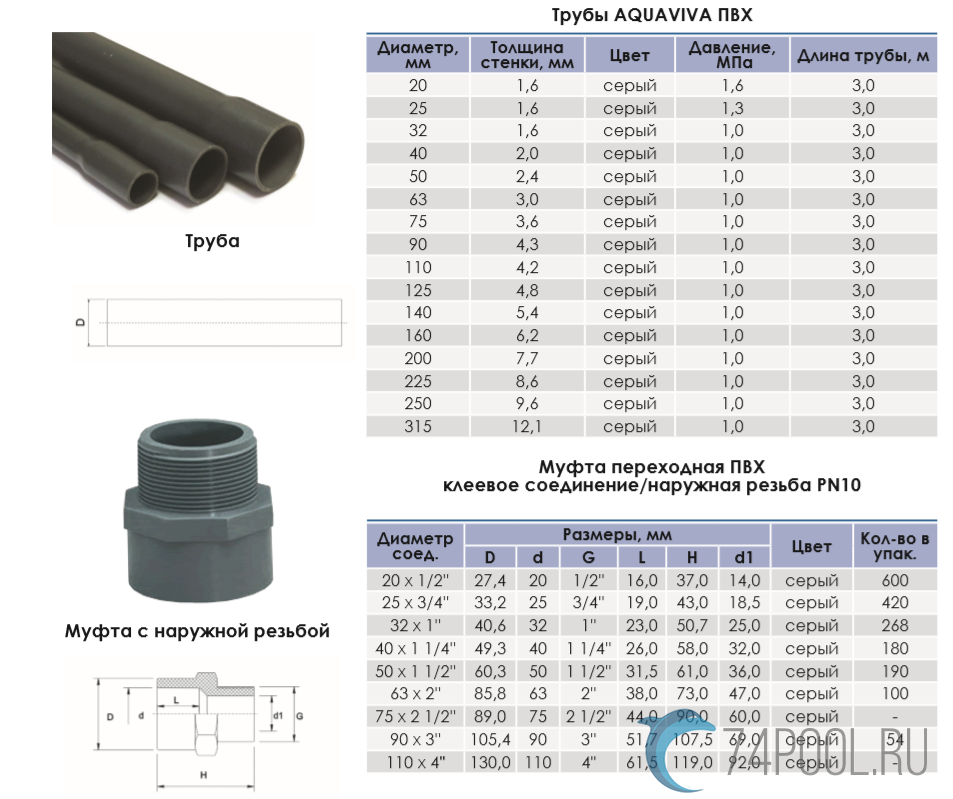

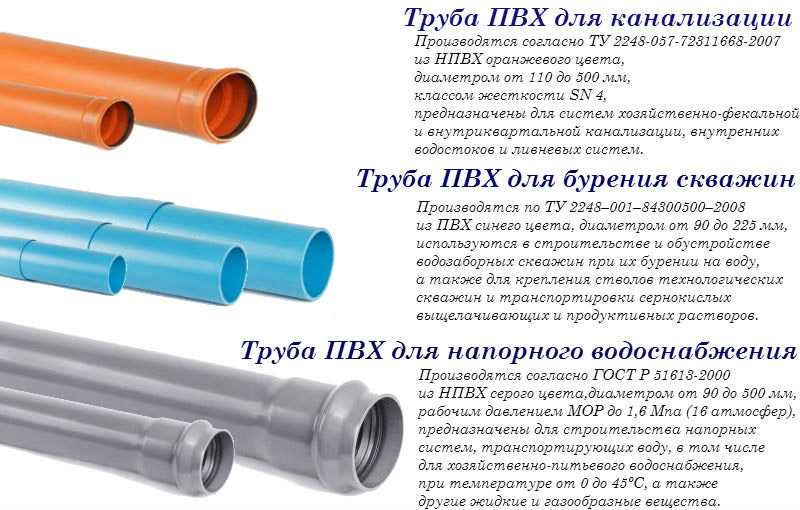

Размеры и использование труб из ПВХ

Tim Carter

Обе трубы имеют диаметр 4 дюйма, но белая труба сортамента 40 имеет гораздо более толстые боковые стенки, чем зеленая труба SDR-35.

Обе трубы имеют диаметр 4 дюйма, но белая труба сортамента 40 имеет гораздо более толстые боковые стенки, чем зеленая труба SDR-35. (Тим Картер)

Тим Картер, Tribune Content AgencyСпросите строителя

В: Тим, я пошел купить пластиковую дренажную трубу, и после просмотра всех видов у меня начала болеть голова. Я решил покинуть магазин и провести небольшое исследование. У меня есть несколько проектов, для которых мне нужна пластиковая труба. Мне нужно добавить ванную комнату в пристройку к комнате, мне нужно заменить старые, потрескавшиеся глиняные водосточные трубы, и я хочу установить один из линейных французских водостоков, которые я видел на вашем сайте, чтобы высушить мой подвал. Можете ли вы дать мне краткое руководство по размерам и типам пластиковых труб, которые средний домовладелец может использовать в своем доме? — Лори М., Ричмонд, Вирджиния,

A: Довольно легко запутаться, так как существует так много разных пластиковых труб. Недавно я установил несколько особенную пластиковую трубу для вентиляции нового высокоэффективного котла моей дочери. Он сделан из полипропилена и может выдерживать гораздо более высокие температуры, чем стандартный ПВХ, который может использовать большинство сантехников.

Очень важно понимать, что существует множество различных пластиковых труб, которые вы можете использовать, и их химический состав довольно сложен. Я просто остановлюсь на самых основных из них, с которыми вы можете столкнуться или которые могут потребоваться вашим местным инспекторам.

Трубы из ПВХ и АБС-пластика, пожалуй, самые распространенные, с которыми вам придется столкнуться, когда дело доходит до дренажных труб. Линии водоснабжения — еще один шарик воска, и я даже не собираюсь еще больше вас смущать!

Я использовал ПВХ на протяжении десятилетий, и это фантастический материал. Как и следовало ожидать, он бывает разных размеров. Наиболее распространенными размерами, которые вы будете использовать в своем доме, будут 1,5, 2, 3 и 4 дюйма. Размер 1,5 дюйма используется для сбора воды, которая может вытекать из кухонной раковины, туалетного столика или ванны. 2-дюймовая труба обычно используется для слива душевой кабины или стиральной машины, и ее можно использовать в качестве вертикальной трубы для кухонной раковины.

3-дюймовая труба используется в домах для санузлов. 4-дюймовая труба используется в качестве канализации под полами или в подвалах для отвода всех сточных вод из дома в септик или канализацию. 4-дюймовая труба также может использоваться в доме, если она захватывает две или более ванные комнаты. Сантехники и инспекторы используют таблицы размеров труб, чтобы сказать им, какой размер трубы нужно использовать и где.

Толщина стенок труб различна, а также внутренняя структура ПВХ. Много лет назад все, что я использовал, было бы трубой из ПВХ сортамента 40 для водопровода дома. Теперь вы можете купить трубу из ПВХ сортамента 40, которая имеет те же размеры, что и традиционная труба из ПВХ, но имеет меньший вес. Это называется сотовый ПВХ. Он проходит большинство кодов и может работать на вас в вашей новой ванной комнате. Обязательно сначала уточните это у местного инспектора по сантехнике.

Внимательно осмотрите SDR-35 PVC на наличие внешних дренажных линий, которые вы хотите установить. Это прочная труба, и ее боковые стенки тоньше, чем у трубы сортамента Schedule 40. Я использовал трубу SDR-35 в течение десятилетий с фантастическим успехом. В последнем доме, который я построил для своей семьи, было более 120 футов 6-дюймовой трубы SDR-35, которая соединяла мой дом с городской канализацией.

Легкая пластиковая труба с отверстиями отлично подойдет для заглубленного линейного французского водостока. Убедитесь, что два ряда отверстий направлены вниз. Не ошибитесь и направьте их к небу, так как они могут быть забиты мелкими камнями, когда вы засыпаете трубу промытым гравием.

В: Тим, несколько месяцев назад сантехник установил несколько новых шаровых кранов в котельной. На днях я зашел в комнату, чтобы кое-что проверить, и на полу была лужа. Я был ошеломлен. К счастью, обошлось без повреждений. Я мог видеть капли воды, образующиеся на ручке шарового крана прямо над лужей. Я понятия не имею, как это может течь там. Вместо того, чтобы ждать сантехника, я могу починить это сам? Я боюсь создать большую утечку, так что скажи мне правду. Может лучше просто вызвать сантехника? —Брэд Г., Эдисон, Нью-Джерси

A: Я работаю мастером-сантехником с 29 лет и люблю это ремесло. Я сделал почти всю сантехнику на всех проектах, которые я построил. Мне всегда было приятно делиться своими знаниями с любопытными домовладельцами, и мне особенно нравится, что я могу помочь читателям сэкономить деньги на простом звонке в службу поддержки.

Шаровые краны, как и другие клапаны, имеют подвижные части. Они должны иметь уплотнение вдоль движущихся частей, чтобы вода внутри клапана не попала в ваш дом. На протяжении многих лет все виды материалов были упакованы в это очень узкое пространство, чтобы вода не просачивалась. Вот почему материалы в целом называются упаковкой.

Все, что вам нужно сделать, это снять шестигранную гайку, которая крепит ручку шарового крана к валу клапана. Когда вы это сделаете, вы, вероятно, обнаружите еще одну гайку меньшего размера прямо на корпусе клапана.

Это уплотнительная гайка. Используйте разводной ключ и крепко зажмите обе поверхности гайки. Поверните его по часовой стрелке совсем немного, глядя на него. Возможно, вам придется повернуть его всего на 1/16 оборота или меньше, чтобы остановить капание. Не затягивайте сальниковые гайки слишком сильно.

Чтобы предотвратить катастрофическое наводнение, если что-то пойдет не так во время ремонта, обязательно найдите запорный клапан на главном водопроводе. Поймите, как это работает, и имейте под рукой гаечный ключ, если вам нужно будет отключить его в один миг.

(Подпишитесь на БЕСПЛАТНУЮ рассылку Тима и слушайте его новые подкасты. Перейдите по ссылке: https://www.AsktheBuilder.com.)

(c) 2019 TIM CARTER РАСПРОСТРАНЯЕТСЯ КОМПАНИЕЙ TRIBUNE CONTENT AGENCY, LLC.

Авторское право © 2023, Chicago Tribune

ISO 4427 — Полиэтиленовые трубы для водоснабжения

Полиэтилен — ПЭ — популярный материал, широко используемый в качестве водопроводных труб в PE 50, PEH или PE-HD (полиэтилен высокой плотности). качества.

Трубы ПЭ выпускаются разных классов давления — классы PN — с указанием давления в барах, которое труба выдерживает с водой при 20 или С .

Оценки давления в соответствии с европейскими стандартами:

  • PN 2,5 — максимальное давление 2,5 бар
  • PN 4 — максимальное давление 4 бар
  • PN 6 — максимальное давление 6 BAR
  • PN 6 — MAX давление 6 BAR
  • PN 10 — MAX. 10 бар
  • PN 16 — максимальное давление 16 бар
  • 1 бар = 10 5 PA (N/M 2 ) = 0,1 Н/мм 2 = 10.197 KP/M = 10,197 KP/M 2 = 10.197 KP/M 2 = 10,197 KP/M 2 = 10,197 KP/M 2 = 10,197 KP/M 2 = 10.197 KP/M .0056 2 = 10,20 м ч 2 O = 0,9869 атм = 14,50 фунтов на квадратный дюйм (LB F /в 2 ) = 10 6 Dyn /CM 2 = 750 ММ

= 750 мм рт. pressure ratings and dimensions:

Nominal Size
DN
Nominal Outside Diameter
(mm)
Pressure Rating
PN 2.5 PN 4 PN 6 PN 10 ПН 16
Inside Diameter (mm)
20       16 14.4
25     21 20.4 18
32     28 26.2 23.2
40   36 35.4 32.6 29
50   46 44.2 40.8 36.2
63 59.8 58. 2 55.8 51.4 45.8
75 71.2 69.2 66.4 61.4 54.4
90 85.6 83 79.8 73.6 65.4
110 104.6 101.6 97.4 90 79.8
125 118.8 115.4 110.8 102.2 90.8
140 133.0147 130.8 116.2
180 171.2 166.2 159.6 147.2 130.8
200 190.2 184.6 177.2 163.6 145.4
225 214 207.8 199.2 184 163.4
250 237. 6 230.7 221.6 204.6 181.6
280 266.2 258.6 248.2 229.2 203.4
315 299.6 290.8 279.2 257.8 229
355 337.6 327.8 314.8 290.6 258
400 380.4 369.4 354.6 327.4 290.6
450 428 415.6 399 368.2 327
500 475.4 461.8 443.4 409.2
560 532.6 517.2 496.6 458.4
630 599.2 581.8 558.
