Диаметры труб пвх: Трубы ПВХ размеры. Канализационные и водопроводные ПВХ трубы

ПНД трубы напорные, таблица диаметров труб ПНД ГОСТ 18599-2001

  Напорные трубы ПНД производятся согласно ГОСТ 18599-2001 из полиэтилена низкого давления (ПНД). Для производства ПНД труб используется первичный полиэтилен ПЭ 80 и ПЭ 100 (полиэтилен с MRS 8 МПа и 10 МПа). Синие продольные маркировочные полосы, выполненные методом соэкструзии, указывают на предназначение трубы для питьевой воды.





Таблица диаметров ПНД труб (ГОСТ 18599-2001)



SDR	SDR 26		SDR 21		SDR 17		SDR 13,6		SDR 11
ПЭ 80	PN 5		PN 6,3		PN 8		PN 10		PN 12,5
ПЭ 100	PN 6,3		PN 8		PN 10		PN 12,5		PN 16
Диаметр	е, мм	1 кг/м	е, мм	1 кг/м	е, мм	1 кг/м	е, мм	1 кг/м	е, мм	1 кг/м
20	—	—	—	—	—	—	—	—	2,0	0,116
25	—	—	—	—	—	—	2,0	0,148	2,3	0,169
32	—	—	—	—	2,0	0,193	2,4	0,229	3,0	0,277
40	—	—	2,0	0,244	2,4	0,292	3,0	0,353	3,7	0,427
50	2,0	0,308	2,4	0,369	3,0	0,449	3,7	0,545	4,6	0,663
63	2,5	0,488	3,0	0,573	3,8	0,715	4,7	0,869	5,8	1,05
75	2,9	0,668	3,6	0,821	4,5	1,01	5,6	1,23	6,8	1,46
90	3,5	0,969	4,3	1,18	5,4	1,45	6,7	1,76	8,2	2,12
110	4,2	1,42	5,3	1,77	6,6	2,16	8,1	2,61	10,0	3,14
125	4,8	1,83	6,0	2,26	7,4	2,75	9,2	3,37	11,4	4,08
140	5,4	2,31	6,7	2,83	8,3	3,46	10,3	4,22	12,7	5,08
160	6,2	3,03	7,7	3,71	9,5	4,51	11,8	5,50	14,6	6,67
180	6,9	3,78	8,6	4,66	10,7	5,71	13,3	6,98	16,4	8,43
200	7,7	4,68	9,6	5,77	11,9	7,04	14,7	8,56	18,2	10,4
225	8,6	5,88	10,8	7,29	13,4	8,94	16,6	10,9	20,5	13,2
250	9,6	7,29	11,9	8,92	14,8	11,0	18,4	13,4	22,7	16,2
280	10,7	9,09	13,4	11,3	16,6	13,8	20,6	16,8	25,4	20,3
315	12,1	11,6	15,0	14,2	18,7	17,4	23,2	21,3	28,6	25,7
355	13,6	14,6	16,9	18,0	21,1	22,2	26,1	27,0	32,2	32,6
400	15,3	18,6	19,1	22,9	23,7	28,0	29,4	34,2	36,3	41,4
450	17,2	23,5	21,5	29,0	26,7	35,5	33,1	43,3	40,9	52,4
500	19,1	29,0	23,9	35,8	29,7	43,9	36,8	53,5	45,4	64,7
560	21,4	36,3	26,7	44,8	33,2	55,0	41,2	67,1	50,8	81,0
630	24,1	46,0	3,0	56,5	37,4	69,6	46,3	84,8	57,2	103,00
710	27,2	58,5	33,9	72,1	42,1	88,4	52,2	108,00	64,5	131,00
800	30,6	74,1	38,1	91,4	47,4	112,00	58,8	137,00	72,6	166,00
900	34,4	93,8	42,9	116,0	53,3	142,00	66,1	173,00	—	—
1000	38,2	116,00	47,7	143,0	59,3	175,00	73,5	214,00	—	—
1200	45,9	167,00	57,2	206,0	71,1	252,00	—	—	—	—

      ПНД трубы до 110 мм в диаметре поставляются в бухтах и отрезками по 12 метров.
      ПНД трубы диаметром более 110 мм поставляются только отрезками по 12 метров.
      ПЭ бухты диаметрами 90 и 110 мм, считаются негабаритным грузом, так как при погрузке превышают максимально допустимый размер. Для транспортировки таких бухт используется специально оборудованный транспорт.

 Таблица диаметров бухт ПНД



Диаметр ПНД трубы, мм	Длина бухты, м	Габаритные размеры, м
32	100	1,2
40	100	1,4
50	100	1,5
63	100	2
75	100	2,2
75	50	1,9
90	100	2,7
90	50	2,5
110	100	3
110	50	2,8



      SDR — это отношение наружного диаметра напорной ПНД трубы к толщине стенки.
Самые широко используемые напорные водопроводные трубы  — трубы ПЭ 100 SDR 17.

      Компания «Астра. Инженерные системы» предлагает купить ПНД трубы, напорные трубы по отличным ценам в Санкт-Петербурге и Ленинградской области. Получить информацию, прайс-лист и цены на напорные трубы ПНД Вы можете у специалистов нашей компании.

См. также    —    труба Прагма   —   дренажные трубы    —    трубы ПВХ для наружной канализации





ВЕСОВАЯ ТАБЛИЦА ТРУБ



Вес одного погонного метра трубы полиэтиленовой и ПВХ трубы

Вес 1 м.п. трубы полиэтиленовой марки ПЭ 100 в кг
Диаметр трубы	SDR 11	SDR 13,6	SDR 17	SDR 17,6	SDR 21	SDR26
20	0,116	—	—	—	—	—
25	0,169	0,148	—	—	—	—
32	0,277	0,229	0,193	—	—	—
40	0,427	0,353	0,292	0,281	0,244	—
50	0,663	0,545	0,449	0,436	0,369	0,308
63	1,05	0,869	0,715	0,682	0,573	0,488
75	1,46	1,23	1,01	0,97	0,821	0,668
90	2,12	1,76	1,45	1,4	1,18	0,969
110	3,14	2,61	2,16	2,07	1,77	1,42
125	4,08	3,37	2,75	2,66	2,26	1,83
140	5,08	4,22	3,46	3,35	2,83	2,31
160	6,67	5,5	4,51	4,35	3,71	3,03
180	8,43	6,98	5,71	5,47	4,66	3,78
200	10,4	8,56	7,04	6,78	5,77	4,68
225	13,2	10,9	8,94	8,55	7,29	5,88
250	16,2	13,4	11	10,6	8,92	7,29
280	20,3	16,8	13,8	13,2	11,3	9,09
315	25,7	21,3	17,4	16,7	14,2	11,6
355	32,6	27	22,2	21,2	18	14,6
400	41,4	34,2	28	26,9	22,9	18,6
450	52,4	43,3	35,5	34	29	23,5
500	64,7	53,5	43,9	42	35,8	29
560	81	67,1	55	52,6	44,8	36,3
630	103	84,8	69,6	66,6	56,5	46

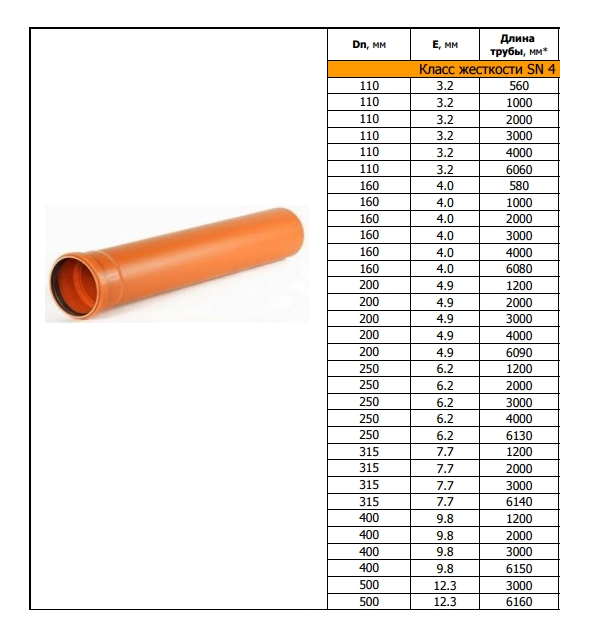

Вес одного погонного метра ПВХ трубы в кг

Диаметр трубы	SN 4	SN8
110	—	1,04
160	1,83	2,27
200	2,95	3,39
250	5,01	5,97
315	7,91	9,54
400	12,84	15,32
500	19,6	24,67

Более подробно о трубах ПВХ можно узнать  в основной статье Трубы ПВХ для наружной канализации

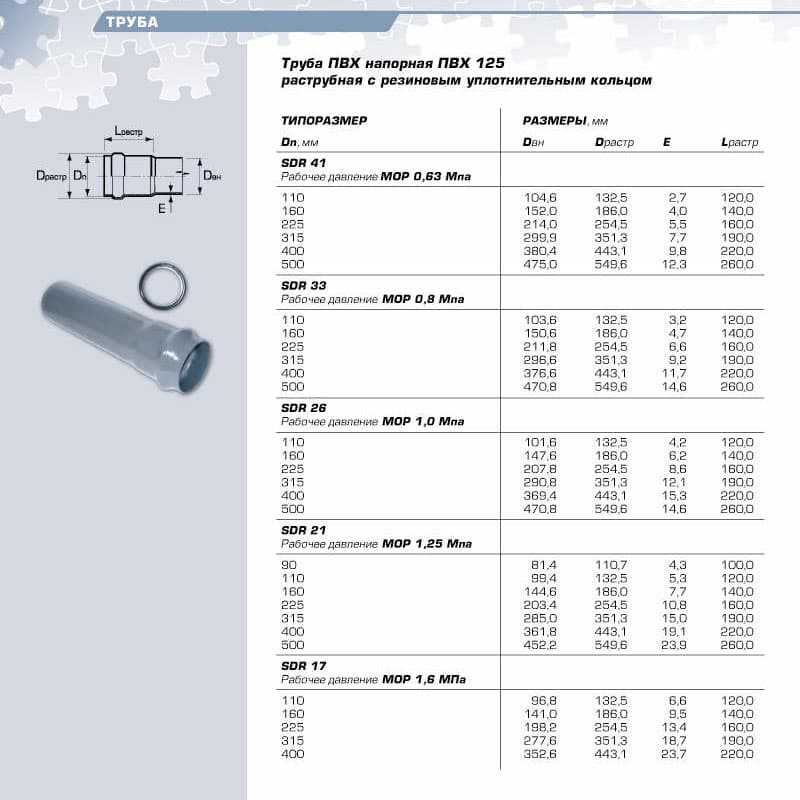

Размеры труб из ПВХ, наружный диаметр, внутренний диаметр, стена

org/BreadcrumbList» role=»navigation» aria-label=»breadcrumbs»>
1. Дом
2. Размеры труб из ПВХ, внешний диаметр, внутренний диаметр, стена

Из-за недостатка поставщиков мы не можем гарантировать, что толщина стенки будет соответствовать указанной в этих таблицах.

		Класс С, 9 бар		Класс Е, 15 бар		Класс 7 для резьбы
Размер трубы	Внешний диаметр (мм)	Внутренний диаметр (мм)	Толщина стенки (мм)	Внутренний диаметр (мм)	Толщина стенки (мм)	Внутренний диаметр (мм)	Толщина стенки (мм)
1/2″	21,4	18	1,7	18	1,7	13,4	3,7
3/4″	26,7	22,9	1,9	22,9	1,9	14. 1	3,9
1″	33,4	29	2,2	29	2,2	23,8	4,5
1 1/4″	42,2	37,8	2,2	35,8	2,7	31,8	4,8
1 1/2 дюйма	48,3	43,3	2,5	40,9	3.1	37,3	5.1
2 дюйма	60,3	55,3	2,5	51,3	3,9	48,5	5,5
2 1/2 дюйма	75,2	68	3,6	64	5,6	—	—
3 дюйма	88,9	81,9	3,5	77,5	5,7	—	—
4 дюйма	114,3	105,3	4,5	97,7	7,3	—	—
6 дюймов	168,3	153,3	6,6	144,1	12. 1	—	—
8 дюймов	219,1	201,5	8,8	190,9	14.1	—	—

Размер	Внешний диаметр (мм)	Внутренний диаметр (мм)	Толщина стенки (мм)
1 1/2 дюйма	48,3	40,9	3,7
2 дюйма	60,3	52,5	3,9

Из-за недостатка поставщиков мы не можем гарантировать, что толщина стенки будет соответствовать указанной в этих таблицах.

		10 бар		16 бар
Размер трубы	Внешний диаметр (мм)	Внутренний диаметр (мм)	Толщина стенки (мм)	Внутренний диаметр (мм)	Толщина стенки (мм)
16 мм	16	13	1,5	—	—
20 мм	20	18	1,0	17	1,5
25 мм	25	22,5	1,25	21,2	1,9
32 мм	32	28,4	1,8	27,2	2,4
40 мм	40	36,2	1,9	34	3,0
50 мм	50	45,2	2,4	42,6	3,7
63 мм	63	57	3,0	53,6	4,7
75 мм	75	67,8	3,6	63,8	5,6
90 мм	90	81,4	4,3	76,6	6,7
110 мм	110	101,6	4,2	96,8	6,6
125 мм	125	115,4	4,8	110,2	7,4
140 мм	140	129,2	5,4	123,4	8,3
160 мм	160	147,6	6,2	141	9,5
200 мм	200	184,6	7,7	176,2	11,9

Schedule 40 Пластмассовый ПВХ, ХПВХ и другие размеры и размеры труб

Schedule 40 Пластиковый ПВХ, ХПВХ и другие размеры и размеры труб

Fluid Flow Содержание
Гидравлические и пневматические знания

Расписание 40 Пластиковые трубы из ПВХ, ХПВХ и других размеров и размеров | Труба сортамента 40

ПРИМЕНЕНИЕ

ХПВХ IPS размеры от 1/4″ до 24″, для использования при температурах до 200°F включительно. Номинальное давление (от 130 фунтов на квадратный дюйм до 1130 фунтов на квадратный дюйм) зависит от графика, размера трубы и температуры. Устойчивость к большинству кислот, оснований, солей, алифатических растворов, окислителей и галогенов.

Ссылки: СТАНДАРТ ASTM D1784 ЭКВИВАЛЕНТЫ МАТЕРИАЛОВ: Классификация ячеек 23447 = ХПВХ, тип IV, класс 1 = ХПВХ 4120

В таблице приведены данные о размерах для ПВХ, ХПВХ и других пластиковых труб сортамента 40.

Номинальный размер (дюймы)	Внешний диаметр (дюймы)	Расписание 40
		Толщина стенки (дюйм)	Вес ПВХ (фунт/100 футов)	Масса ХПВХ (фунт/100 футов)	Макс. Давление фунтов на квадратный дюйм
			—	—
			—	—
			—	—
			16	17
			21	23
			32	34
			43	46
			51	55
			58	74
			107	118
			141	154
			201	220
			273	—
			353	386
			539	581
			755	824
			1001	1089
			1180	—
