Как подключить ленту к диммеру — статья от экспертов Apeyron Elelctrics

Диммер используют для регулировки освещения — это не просто удобная функция. В некоторых ситуациях она практически незаменима. Рассмотрим в статье, как правильно подключить светодиодную ленту к диммеру, сделать это без ошибок и наслаждаться качественным управлением светом. Если следовать инструкции и делать все пошагово и внимательно, трудностей точно не возникнет.


Потребляемая мощность диммера

Для подключения светодиодной одноцветной (монохромной) ленты к диммеру необходимо правильно рассчитать потребляемую мощность диммера в соответствии с длиной светодиодной ленты.


Потребляемая мощность одного метра (Вт/м) * Длина светодиодной ленты (м) = Мощность диммера (Вт).

Также необходимо, чтобы напряжение питания светодиодной ленты и диммера совпадало. Если лента 12В, то диммер, соответственно, тоже 12В. Подробнее про ленты 12В и 24В читайте в обзоре здесь.

Чтобы пользователю было легче определить питающее напряжение светодиодной ленты, на всем протяжении светодиодной ленты указывается её питающее напряжение 12В или 24В, а также обозначается полярность контактов.

Определяем + и —

Для одноцветной (монохромной) ленты, как правило, красный – это «+» (положительный контакт), черный – это «-» (отрицательный контакт).


Бывают ленты с другими цветовыми выходами: белый провод «+», белый провод с дополнительными штрихами «-».

Надо помнить, что для лучшего понимания полярности контактов ленты, лучше обращать внимание на то, как полярность указана на самой ленте. То есть, проверить на ленте обозначение «+» и «-».

На корпусе диммера, со стороны выходного напряжения, стоит обозначение OUTPUT – это сторона выходного напряжения. На ней, как правило, бывают обозначения «+» и «-».

Светодиодная лента подключается к этой стороне OUTPUT (выходное напряжение) с соблюдением полярности подключения. Положительный контакт светодиодной ленты «+» подключается к положительной клемме «+» диммера, а отрицательный контакт «-» светодиодной ленты подключается к отрицательной клемме «-» диммера. Еще раз напомним, что светодиодная лента подключается к клеммам выходного напряжения диммера.

В случае, если конструкция подключения диммера предусматривает подключение с помощью коннектора 2,5*5,5 мм, то подключение производится со стороны коннектора «ПАПА», который обозначается на диммере LED и «+» и «-».


Для подключения необходимо соединить коннектор светодиодной ленты и коннектор контроллера.

Подключаем диммер к блоку питания

Подключение диммера к блоку питания производить при выключенном напряжении электросети 220В.

К клеммам входного напряжения диммера, обозначаются, как «V+» и «V-» подключается сторона выходного напряжения с клеммами «V+» и «V-».

В случае, если конструкция подключения диммера предусматривает подключение с помощью коннектора с разъемом «МАМА», то он подключается к выходному разъему блока питания (адаптеру питания) «ПАПА».

ВАЖНО:

  1. Обращаем внимание, что диммер подключается к блоку питания (адаптеру питания). Подключение диммера к сети 220В напрямую категорически запрещено!
  2. При подключении диммера к блоку питания (адаптеру питания) проявляйте внимательность, соблюдайте стороны подключения.
  3. Значения напряжения питания для светодиодной ленты, диммера и выходного напряжения блока питания (адаптера питания) должны быть одинаковыми.

Т.е. для светодиодной ленты 12В необходим диммер напряжением питания 12В и блок питания (адаптер питания) с выходным напряжением 12В. Подробнее о блоках питания читайте в статье здесь.

Если вы внимательно прочитаете инструкцию и пошагово выполните все пункты, трудностей с подключением возникнуть не должно. Всегда готовы помочь!

Рекомендуем прочитать статью Как подключать светодиодную ленту 12В и 24В

Дизайн управления диммером для светодиодов — инженерное мышление

Изучите основы контроллера диммера яркости светодиодов. В этой статье мы узнаем, как спроектировать и построить схему для управления яркостью наших светодиодных лент. Вы даже можете построить схему самостоятельно!

Прокрутите вниз, чтобы посмотреть обучающее видео на YouTube

Эта простая схема позволяет нам регулировать яркость светодиодных лент, и я собираюсь показать вам, как работает схема, как ее спроектировать и даже придать ей профессиональный вид. печатная плата. Вы даже можете скачать копию моей печатной платы и собрать свою собственную ЗДЕСЬ .

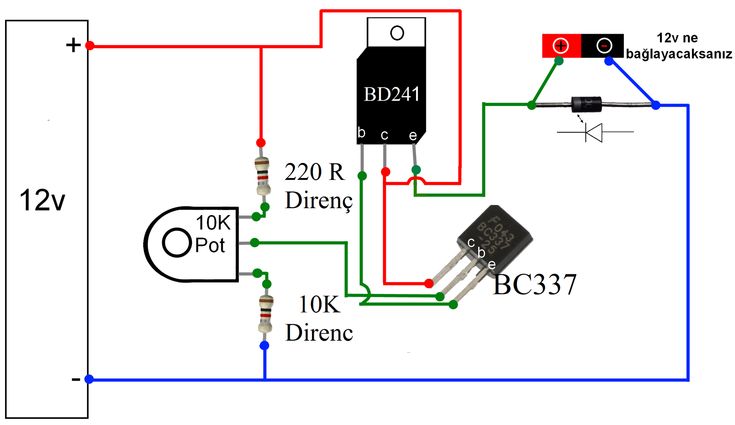

Схема Схема

Я собираюсь использовать светодиодные ленты SMD5050, которые потребляют относительно мало тока и обеспечивают хороший уровень освещения. Они соединены параллельно, поэтому мы можем отрезать их до нужной длины, просто убедитесь, что вы разрезаете по отмеченной линии разреза. Я собираюсь использовать 81 светодиод, разделенный на 9 полос по 9 светодиодов.

Чтобы соединить их, мы просто отрезаем короткие провода и припаиваем их, соединяя плюс с плюсом и минус с минусом. Это даст нам светодиодную панель.

Когда мы подключаем его к источнику питания постоянного тока с напряжением 12 вольт, мы видим, что он потребляет ток примерно 1,3 ампера. Когда мы уменьшаем напряжение, свет становится тусклее, а ток также уменьшается.

Мы можем использовать переключатель, чтобы вручную включать и выключать их. Но вместо этого мы можем использовать MOSFET, который в основном представляет собой электронный переключатель, чтобы автоматизировать это и включать и выключать их сотни или даже тысячи раз в секунду, просто подавая напряжение на контакт затвора.

Я собираюсь использовать мофет IRFZ44N, потому что он может работать с напряжением и током, а также имеет низкое сопротивление стока в открытом состоянии.

Для этого урока мы будем использовать конструктор Altium, который любезно спонсировал эту статью. Все наши зрители могут получить бесплатную пробную версию этого программного обеспечения ЗДЕСЬ.

Итак, мы начинаем новый проект, а затем начинаем добавлять компоненты. Находим компоненты на сайте поставщиков, я использую mouser, но вы можете использовать кого хотите. Я нашел полевой МОП-транзистор, поэтому мы берем номер детали и вставляем его в загрузчик библиотеки, который является надстройкой, и нажимаем «Поиск», затем он находит компонент, поэтому я нажимаю «Добавить в дизайн».

Я также собираюсь добавить несколько клеммных колодок, одну для источника питания, одну для выключателя и еще одну для подключения светодиодной ленты. Клемму источника питания подключаем к земле, затем плюсовую клемму к выключателю, затем вывод выключателя к клемме светодиода. Затем клемма возврата светодиода соединится с выводом стока MOSFET. Затем контакт источника MOSFET будет подключен к земле.

Для управления МОП-транзистором мы будем использовать сигнал широтно-импульсной модуляции, и для этого мы можем использовать простой таймер 555. Это интегральная схема, что означает, что внутри нее есть несколько компонентов, объединенных вместе, чтобы сделать один компонент. Это значительно облегчает нашу работу как дизайнера. Компонент имеет 8 контактов, которые используются для разных целей.

Мы находим компонент и добавляем его в нашу схему.

МОП-транзистор обычно блокирует протекание тока, но если мы подадим напряжение на контакт затвора, он позволит протекать току, и светодиод загорится. Чем выше приложенное напряжение, тем больший ток может протекать и тем ярче светит светодиод.

Таймер 555 подает напряжение на полевой транзистор с контакта 3. Оно будет посылаться импульсами. Каждый импульс длится определенный период времени. В течение этого периода будет сегмент, где сигнал включен, поэтому подается напряжение. И будет период, когда он выключен, поэтому напряжение не подается. Таким образом, MOSFET будет испытывать среднее напряжение для каждого периода времени. Чем шире импульс включения, тем выше будет среднее напряжение, поэтому больший ток может протекать через MOSFET, и поэтому светодиод будет светиться ярче. Это широтно-импульсная модуляция, потому что мы модулируем ширину импульса.

Возвращаясь к таймеру 555.

Контакт 8 — это источник питания компонентов, поэтому мы подключаем его к плюсовой дорожке.

Контакт 1 — заземление компонентов. Итак, мы подключаем его к земле.

Контакт 4 также подключен к источнику питания, это контакт сброса. Если питание этого вывода будет прервано, это приведет к сбросу таймера 555. Мы не хотим этого для этой схемы, поэтому она постоянно запитана.

Контакт 5 — это контакт управляющего напряжения, который можно использовать для блокировки таймера. Мы не будем использовать его для этой схемы, поэтому подключим его к земле через керамический конденсатор емкостью 0,1 мкФ. Это предотвращает случайное переопределение путем фильтрации шума или частоты.

Контакт 3 — это выход, который подключается к MOSFET. Обычно здесь протекает очень небольшой ток, но если MOSFET выйдет из строя, он может потреблять большой ток и вывести из строя таймер 555. Итак, мы размещаем здесь резистор на 1 кОм, чтобы ограничить это и защитить его. Когда МОП-транзистор включен, внутри сохраняется небольшое количество электронов, нам нужно разрядить их, чтобы выключить МОП-транзистор. Поэтому мы размещаем резистор 10 кОм после резистора 1 кОм и подключаем его к земле. Это позволяет mosfet разряжаться на землю. Мы могли бы также использовать меньший резистор, но это будет работать нормально.

Внутри таймера 555 у нас есть три резистора по 5 кОм последовательно между контактами 8 и 1. У нас есть около 12 В от источника питания на контакте 8. Каждый резистор падает на одну треть напряжения. Итак, здесь мы получаем 8 вольт, а здесь мы получаем 4 вольта. Они будут использоваться в качестве ссылки.

К резисторам подключены два компаратора. Компаратор имеет положительный и отрицательный вход, а также один выход. Первый компаратор подключен к резисторам через отрицательный вход. Положительный вход подключен к контакту 6, пороговому контакту. Компаратор 2 подключен к резисторам через положительный вход. Его отрицательный вход подключен к контакту 2, триггерному контакту.

Теперь компаратор подключен к двум разным напряжениям, поэтому он может их сравнивать. Если положительное входное напряжение выше отрицательного, он выдает высокий сигнал или положительное напряжение. Если отрицательное входное напряжение равно или выше положительного входного напряжения, на выходе будет низкий сигнал или нулевое напряжение.

Мы соединим контакты 2 и 6 вместе, чтобы напряжение было одинаковым. Выход компараторов подключается к другому внутреннему компоненту, называемому триггером.

Первый компаратор подключается к входу «сброс», второй компаратор подключается к входу «установка». Существует также вывод с именем «не Q». Когда триггер получает высокий уровень сигнала от компаратора 1, он выдает высокий уровень сигнала. Когда триггер получает высокий сигнал от компаратора 2, он выдает низкий сигнал. Если оба компаратора обеспечивают низкий уровень сигнала, триггер остается неизменным и продолжает работу. Затем он проходит через другой компонент, называемый инвертором, который просто инвертирует полученный сигнал.

Если мы подадим небольшое напряжение, скажем, 3,9 В на контакты 2 и 6, компаратор 1 выдаст низкий уровень сигнала, а компаратор 2 выдаст высокий сигнал. Это устанавливает временной интервал для начала. Триггер выдает низкий сигнал. Инвертор выдает высокий уровень сигнала.

Как повышаем напряжение, например до 6 вольт. Компаратор 1 и 2 будут выдавать сигнал низкого уровня, триггер остается неизменным, отсчет времени продолжается. Но при 8 вольтах компаратор 1 выдает высокий сигнал, а компаратор 2 выдает низкий сигнал. Выход триггера теперь меняется на противоположный, и на выходе высокий уровень. Это сбрасывает время.

Выход триггера остается неизменным до тех пор, пока напряжение не упадет примерно до 4 вольт, где компаратор 1 выдает низкий уровень сигнала, а компаратор 2 выдает высокий сигнал, это снова запускает таймер.

Итак, мы видим, что по мере увеличения и уменьшения напряжения на выводах 2 и 6 изменяется вывод таймера 555. Итак, чтобы контролировать напряжение и, следовательно, временной интервал, мы подключаем контакты 2 и 6 к конденсатору.

Когда мы подключаем конденсатор к источнику питания, он мгновенно достигает напряжения батареи. Но если мы подключим его через резистор, резистор замедлит время зарядки. Чем больше резистор, тем больше времени требуется для увеличения сохраненного напряжения.

Итак, чтобы зарядить наш конденсатор, мы будем использовать фиксированный резистор на 1 кОм и потенциометр на 100 кОм. Потенциометр представляет собой переменный резистор, поэтому мы можем изменять время зарядки конденсатора. Нам также потребуется разрядить конденсатор, чтобы перезапустить таймер. Итак, мы добавим два диода, чтобы создать отдельный путь заряда и разряда. Ток в этой части цепи очень мал, так как резисторы находятся в килоомном диапазоне. Мы будем использовать два диода 1N4148, которые имеют прямой ток около 300 миллиампер, что подойдет для этого приложения.

Конденсатор будет керамическим конденсатором емкостью 10 нанофарад, через мгновение мы поймем почему. Итак, мы добавляем эти компоненты в схему, затем подключаем диоды к постоянному резистору, а диоды к контактам 1 и 3 потенциометра. Затем подключаем конденсатор к земле, а также к контактам 2 и 6 таймера 555, а также к контакту 2 потенциометра.

Контакт 7 является разрядным контактом, который подключен к нашему конденсатору времени. Внутри таймера 555 выход триггера соединяется с выводом затвора внутреннего транзистора.

Управляет протеканием тока от конденсатора к земле. Когда на выходе триггера низкий уровень, транзистор закрыт, поэтому конденсатор заряжается, и напряжение начинает увеличиваться. Когда напряжение увеличивается настолько, что на выходе триггера появляется высокий уровень, открывается транзистор, который разряжает конденсатор, и, таким образом, напряжение уменьшается. При достижении 4В конденсатор снова начинает заряжаться, при достижении 8В разряжается.

Итак, при зарядке ток течет через резистор, диод и левую часть потенциометра к конденсатору. На выходе триггера низкий уровень, поэтому разрядный транзистор выключен. Контакт 3 выводит высокий сигнал.

Как только конденсатор заряжается до 8 В, на выходе триггера становится высокий уровень, что приводит к включению транзистора, и конденсатор разряжается через правую сторону потенциометра и диода. Контакт 3 выводит сигнал низкого уровня.

Транзистор остается открытым, поэтому конденсатор разряжается до тех пор, пока не достигнет 4 В, после чего триггер снова меняет направление, выключая транзистор и снова запуская отсчет времени. Этот цикл повторяется непрерывно. Конденсатор заряжается и разряжается, создавая пилообразную волну, а таймер 555 выдает прямоугольную волну с широтно-импульсной модуляцией.

Мы использовали конденсатор емкостью 10 нанофарад, но это необязательно. Если мы используем эти формулы для расчета времени заряда и разряда с потенциометром на 50%. Мы видим, что каждый цикл составляет около 0,69 миллисекунды, что дает нам частоту 1,4 килогерца. Человеческий глаз может обнаружить мерцание света на низких частотах. Стандартное освещение в вашем доме обычно имеет частоту от 50 до 60 Гц, а мы работаем на гораздо более высокой частоте, поэтому мы можем использовать конденсатор большей емкости, чтобы уменьшить ее.

Но если бы мы использовали, например, конденсатор на 100 микрофарад, частота была бы 0,14 Гц, и каждый цикл занимал бы 7 секунд, что было бы довольно бесполезно. Итак, подумайте, как это повлияет на ваш дизайн.

Итак, я создаю простой прототип, чтобы проверить, все ли работает. Кажется, все в порядке, и я отрегулировал яркость, чтобы мы закончили дизайн печатной платы.

Мы импортируем компоненты в файл проекта печатной платы и тратим некоторое время на их размещение на плате. Затем мы определяем форму платы и добавляем любые аннотации. Затем создайте маршрут, чтобы соединить все. Затем мы увеличиваем ширину дорожки для участков цепи с более высоким напряжением и током, а также проверяем маршруты и при необходимости перемещаем их. Когда все будет готово, мы можем создать полигон и экспортировать наши файлы gerber.

Изготовление печатной платы

Итак, теперь мы готовы к печати нашей печатной платы.

Мы собираемся использовать JLC PCB для печати нашей печатной платы, которая также любезно спонсировала эту статью. Они предлагают исключительную ценность с 5 печатными платами всего за 2 доллара. Проверьте их ЗДЕСЬ.

Не забудьте, что вы можете скачать мои файлы дизайна ЗДЕСЬ.

Итак, мы просто авторизуемся и загружаем наш gerber-файл. Через несколько секунд он генерирует предварительный просмотр схемы на экране. Затем мы можем настроить дизайн с помощью различных цветов и материалов и т. д. Но я оставлю их по умолчанию и сохраню в корзину. Затем мы идем к кассе, заполняем наши почтовые данные, а затем выбираем вариант почтовых расходов. Я хочу, чтобы это было очень быстро, поэтому я выбираю экспресс-почту, которая дороже, вы можете выбрать более медленные методы, чтобы сэкономить на расходах. Затем отправляем заказ и оплачиваем.

Через несколько дней наша плата приходит по почте. Доски выглядят отлично, я очень доволен результатом.

Итак, начинаем припаивать компоненты к плате. Я начинаю с центра и продвигаюсь наружу. Некоторые компоненты сложны, поэтому мы используем ленту, чтобы зафиксировать их на месте. И через несколько минут у нас должна получиться идеально выглядящая печатная плата.

Теперь тест. Подключаем фонари к клемме, а также блок питания. Я щелкаю переключателем, чтобы включить печатную плату, а затем, когда я регулирую потенциометр, яркость индикаторов будет увеличиваться и уменьшаться.


Как уменьшить яркость светодиодных лент — Armacost Lighting

БЕСПЛАТНАЯ ДОСТАВКА ПРИ ЗАКАЗЕ 99 $+

Опубликовано от Armacost Lighting Expert Светодиодные ленты

— отличное решение для любого проекта освещения, требующего низковольтного освещения. Хотя эти светильники отлично подходят для добавления дополнительной яркости в любую комнату, иногда возникает необходимость в динамическом управлении яркостью.

Например, светодиодная лента, установленная под освещением шкафа на кухне, может использоваться для улучшения видимости и яркости в помещении. Однако бывают случаи, когда полная яркость может не понадобиться. Возможность регулировать яркость светодиодного освещения позволяет пользователю точно определить необходимый уровень яркости.

В отличие от стандартных ламп типа А, которые часто не диммируются, светодиодные ленточные светильники и комплекты светодиодных ленточных светильников RibbonFlex Pro разработаны с учетом диммируемости. В этих продуктах реализована технология, необходимая для полного регулирования яркости от 0 до 100%. Имея это в виду, существует несколько различных способов достижения полностью диммируемой светодиодной ленты.

Вариант 1: Комплекты светодиодных ленточных светильников Armacost Lighting

Первый и самый простой способ — это посмотреть на комплекты светодиодных ленточных светильников Armacost Lighting. Эти комплекты ленточных светильников просты в установке и поставляются с компонентами, необходимыми для диммируемого светодиодного освещения прямо из коробки. В то время как каждый комплект предлагает несколько разные функциональные возможности; все комплекты Armacost Lighting RibbonFlex Pro & Home полностью диммируются.

Несмотря на то, что комплекты светодиодных светильников удобны, они ограничены тем, что мало что можно настроить под себя. Для индивидуального или компонентного решения светодиодного освещения с регулируемой яркостью, где предпочтительнее традиционный настенный диммер TRIAC, его необходимо использовать в сочетании с универсальным блоком питания переменного тока с регулируемой яркостью.

Типовой встраиваемый в стену диммер и блок питания для светодиодов с регулируемой яркостью

В этой схеме светодиодной ленты блок питания для светодиодов с регулируемой яркостью уменьшает и преобразует сигнал 120 В переменного тока в сигнал постоянного тока 12/24 В, который совместим со светодиодными лентами. Драйвер светодиода может интерпретировать сигналы диммирования TRIAC от встроенного в стену диммера TRIAC для регулировки яркости света.

Это решение может потребовать некоторых профессиональных знаний, если вы не разбираетесь в электронике или вам нужна помощь, не стесняйтесь обращаться в службу поддержки Armacost Lighting или к местному электрику

Для получения дополнительной информации о том, как выбрать правильный светодиодный драйвер для вас , ознакомьтесь: Как выбрать блок питания для светодиодов

Вариант 3: Низковольтный диммер постоянного тока с ШИМ

Третий вариант регулировки яркости светодиодных лент — использование стандартного источника питания с ШИМ постоянного тока (широтно-импульсная модуляция) диммер.
