Светодиодные ленты | Компания Световые Технологии

Ленточные осветительные системы используются в качестве общего или декоративного освещения в коммерческих и частных интерьерах. Основой системы является светодиодная лента – длинная гибкая плата с множеством LED-элементов. Ленты монтируются открытым или закрытым способом. Для закрытой прокладки применяются специальные профили, которые рассеивают свет и защищают диоды/электронику ленты от внешних воздействий.
МГК «Световые Технологии» – один из ведущих российских производителей светотехники – предлагает светодиодные ленты и профили для красивого, качественного и долговечного внутреннего освещения. Вся линейка продукции отвечает европейским стандартам, в наличии есть соответствующие сертификаты.


Основные преимущества светодиодных лент и профилей

  • Энергоэффективность – 10-метровая лента сопоставима с одной лампой накаливания.
  • Долговечность – 50 000 часов работы без потери световых характеристик.
  • Безопасность – светодиоды не содержат ртути, выделяют мало тепла.
  • Эстетичность – лента скрыта внутри аккуратных и стильных профилей.
  • Равномерное освещение – экраны профилей рассеивают свет.
  • Простая установка – лента режется, гнется под геометрию монтажной поверхности.


Светодиодные ленты для подсветки

Мы выпускаем LED-ленты для общего и декоративного освещения. В каждую серию входят модификации различной мощности, яркости и длины. Есть одноцветные и многоцветные варианты с RGB-контроллером, с помощью которого можно менять цвет освещения. В каталоге представлены ленты для разных условий эксплуатации:
  • для чистых сухих помещений – Flexline, Flexline Bright и Flexline Color с IP20;
  • для влажных помещений – Flexline IP с IP67 за счет силиконового покрытия.


Светодиодные профили для подсветки

Основа профильной системы Profile – анодированный алюминиевый корпус с высокими антикоррозийными свойствами. Экран из матового поликарбоната мягко рассеивает свет, имеет эстетичный дизайн, защищает ленту от влаги и других внешних воздействий. По способу монтажа наш профиль для светодиодной ленты делится на несколько типов – встраиваемый, подвесной, накладной и подвесной/накладной. В комплектацию каждой серии входят соответствующие крепежные элементы и торцевые крышки – глухие и с отверстиями, через которые можно пропустить ленту.


Где применяются светодиодные ленты и профили

Ленточная система освещения – востребованный дизайнерский инструмент, с помощью которого можно «играть» с пространством. Множество диодов на ленте позволяют создать равномерное и при этом яркое общее освещение. Эстетичный профиль скрывает ленту и дает мягкий рассеянный свет, является красивым элементом декора, дает возможность расставить световые акценты. Перечисленные качества подходят для решения многих задач:
  • общее освещение ТРЦ, бутиков, ресторанов, баров, гостиниц;
  • акцентная и декоративная подсветка витрин, экспонатов, мебели;
  • оригинальное потолочное освещение в частных домах и квартирах.


Достоинства светодиодных лент и профилей от МГК «Световые Технологии»

  • Большой выбор – есть одноцветные и многоцветные ленты с различными светотехническими характеристиками, профили под разные способы монтажа.
  • Длительный срок службы – светодиоды бесперебойно работают более 50 000 часов, металлические части профилей защищены от коррозии.
  • Удобная комплектация – ленты длиной 5 м поставляются в катушках, в состав профильных систем входят торцевые заглушки и крепежные элементы.
  • Простой и быстрый монтаж – ленты имеют самоклеящуюся основу, профили сразу адаптированы под встраивание, накладную или подвесную установку.

Светодиодные ленты

Решил посвятить целый раздел светодиодным лентам, при их кажущейся простоте, существует множество нюансов. Сначала хотел написать несколько статей, но их количество перевалило за 15 штук. Ленточный источник света помог дизайнерам воплотить все их задумки в оформлении интерьеров. Благодаря использованию технологии RGB, состоящей их 3 основных цветов, путем их смешивания можно получить любые другие цвета и оттенки. Цветовое оформление помещения можно менять по своему настроению.

Как выбрать лучшую

Благодаря китайской продукции на рынке и большому предложению китайских-интернет магазинов, выбирать хорошую стало очень тяжело.  При помощи подвальных технологии из Китая, продается много плохой продукции. Вроде, как тут можно обмануть, светодиод и резистор, все просто как три рубля. Но китайский маркетинг и здесь придумал обманку. Они стали выпускать типа поддельные LED диоды, это в стандартный корпус ставиться слабый кристалл, который излучает свет. Он слабее в 3-5 раз, чем обычный фирменный, а световой поток указывают, как хорошего брендового. Например, SMD 5630 из инет-магазина Aliexpress слабее, чем фирменный SMD 5050. А одноваттные выдают за трехватные, корпуса у них одинаковые.

Провел небольшое расследование и сделал расчёты по соотношению стоимости 1 Люмена, это еще не учитывая других характеристик.  Получилось, что покупать в Китае дороже, чем в наших интернет-магазинах. При этом надо ждать 2-4 недели, срок службы меньше, используются самые слабые и дешевые светодиоды. На руку играет тот фактор, то работают они долго и сосчитать сколь она прослужила очень сложно.  Так же неизвестен производитель, а если производитель не указывается, то о качестве никто не беспокоится, потому что вы не можете даже написать отзыв, не зная названия. Хорошие производителя, например Ферон, Камелион, следят за качеством , дают гарантию. По сравнению с безымянной из Чайны она проработает в 2-3 раза дольше. А работы по замене очень непростые, да и стоят немало. Учитывая все параметры, фирменная лучше безымянной в 3-4 раза.
Никому не советую покупать без указанного производителя, проверено моим опытом и коллегами.

Подсветка потолков и кухни

Самым популярным применением стало использование для подсветки потолка.

Есть несколько удачных вариантов установки на потолок, для каждого из них я нарисовал иллюстрации, всего получилось 10 штук. Это поможет вам сразу все сделать правильно и получить необходимый результат. Это сбережет ваши денежки и нервы, так как мне приходилось переделывать подсветку, отдирая её и заново крепить на клей.
Радиолюбители большие любителя мастерить из подручных материалов. В статьях есть  необычные способы экономии при покупке комплектующих:

  • чтобы не тратиться на достаточно дорогой алюминиевый профиль, можно использовать кабельный канал, который бывает любых цветом и разных вариантов отделки под дерево и камень;
  • блоки питания на 12В можно использовать от ноутбуков, телевизоров и другой электроники, которые валяются у вас дома;
  • чтобы подсветка рабочей хоны на кухне не слепила, вместо алюминиевого профиля с матовой крышкой можно использовать основание от кабель-канала с высокими стенками, которые будут направлять свет только вниз.

Если вы проектируете основное освещение, то я привел пример простого расчета для моей комнаты на 20 квадратов. По аналогии вы можете рассчитать освещенность для своего помещения, чтобы оно было с соблюдением норм минимальной освещенности.

Подсветка на автомобилях

Тюнинговщики быстро внедрили светодиодную ленту для украшения отечественных спорткаров. Составил целый фото-альбом мест, куда её лучше всего ставить на авто, начиная от салона и заканчивая днищем и  головными передними фарами.
Некоторые даже умудряются использовать диодную ленту в качестве дневных ходовых огней, что категорически нельзя делать. Это полное пренебрежение нормами для световых приборов автомобиля. Наверняка на дороге вы видали машины с дневными фарами, у которые яркость как у габаритных огней. ДХО должны, как фонарик светить вперед с углом света в 30 градусов, а она светит под углом в 120 градусов. Чтобы узнать яркость, они их проверяют ночью типа, слепят, значит мощные. В темноте любой led диод на 1 Ватт будет слепить. Советую не изобретать и не экономить на своей безопасности и окружающих.

Для длительной работы от бортовой сети необходимо ставить стабилизатор напряжения на 12В, иначе большая вероятность преждевременного выхода из строя из-за скачков, которые могут достигать 25 вольт. Светодиоды плохо переносят напряжение выше номинального.

Подключение и монтаж

Особое внимание уделил правильному параллельному и последовательному подключению. Главная особенность, что она работает от напряжения  12 или 24 Вольт. При средней  мощности 14 Ватт на 1 метр, отрезок на 5 метров будет потреблять 70  Вт. При напряжении 12 Вольт сила тока составит около 6 Ампер, это достаточно много. Тонкое медное основание будет разогреваться, а напряжение падать. Для уменьшения сечения проводников и силы тока, применяется напряжение 24В. Сила тока снижается вдвое, и можно повысить мощность в 2 раза.

Совсем другие схемы подключения у лед ленты на 220В, для неё не требуется источник питания на 12В. Еще называют уличной, дома не рекомендуется её использовать.  Леды на ней подключены последовательно по 60 штук,  поэтому не требуется низкое напряжение.  Её  защищают силиконовой или ПВХ оболочкой, для защиты от поражения электрическим током. Длина цельного отрезка может достигать 100 метров, это целая бухта. У низковольтной только 5 м.

Блоки питания и контроллеры RGB

В статьях заострил внимание на блоках питания из Чайны. Желая сэкономить, многие начинают искать подходящий на Алиэкспресс, особенно когда делают это впервые. Честные технические характеристики указаны только у 30% товаров, у тех, которые подороже. Если у недорогой модели указано, что выдает 60W:

  • это может быть максимальная пиковая мощность;
  • реальная ориентировочно 40W;
  • он греется  из-за плохой конструкции и радиодеталей низкого качества;
  • из-за совокупности первых трех факторов он быстро выходит из-строя.

Особых проблем с RGB контроллерами мне не встречалось, пульты дистанционного управления работают хорошо.

Наибольшим спросом пользуются 3 модели, которые оптимальны по параметрам и неплохо себя зарекомендовали. Новинкой стали Wi-Fi блоки управления одноцветных и трехцветных RGB. Пультом управления выступает смартфон с вай-фай и специальным приложением. Выбор осуществляется нажатием на цветовой круг. Беспроводный интерфейс WiFi уже есть и на обычных лампочках, объединяя управление через  беспроводную сеть, можно легко построить систему «Умный дом». Все функции вашего жилого помещения, например квартиры, будут централизованно управляться, в том числе и удаленно через интернет.

Классификация светодиодных лент.

1. По степени защиты от пыли и влаги (IP).

Каждая светодиодная лента обладает определенной степенью защиты от пыли и влаги. На сегодняшний день распространены следующие классы защиты – IP20, IP22, IP33, IP65, IP67, IP68.

Под классами IP20, IP22, IP33 как правило выступает одна и та же светодиодная лента, каждый производитель по своему присваивает степень защит и по всей видимости без проведения надлежащих испытаний.

По сути это диодная лента с открытыми диодами и резисторами, установленными на гибкую печатную плату, изображение такой ленты представлено на рис. 1.

Рис. 1. Разрез светодиодной ленты открытого типа (IP20, IP22, IP33) .

Применяют диодные ленты данного типа в сухих помещениях и с низкой вероятностью механического повреждения. Среди удобств такой ленты стоит отметить легкость пайки и легкость в подсоединении коннекторов (специальные  клипсы для соединения лент и подведения питающих проводов). Поэтому если есть необходимость часто резать такую ленту и много паять то данный тип ленты является предпочтительным, например, для подсветки витрин, шкафов и сложных интерьерных элементов с большим количеством отрезков. Стоимость такой ленты невысока, что делает её популярной.

Диодные ленты с классом защиты  IP65  полностью защищены от попадания пыли и от струй воды льющихся со всех сторон. Лента покрыта слоем компаунда (чаще используется силикон) рис. 2а, так же есть вариант светодиодной ленты полностью заключенный в силиконовую трубку рис 2б. Такую ленту можно монтировать в помещениях с повышенной влажностью. Но для сухих помещений эта лента также интересна, поскольку её удобнее наклеивать т.к. можно проглаживать по всей длине, а после того как эта светодиодная лента проработает какое-то длительное время с её поверхности легко можно стирать пыль влажной тряпочкой.

Рис. 2. Разрез светодиодной ленты закрытого  типа IP65 c заливкой силиконовым компаундом.

Рис. 3. Разрез светодиодной ленты закрытого типа IP65 в силиконовой трубке.

Класс защит IP67 – это лента в трубке с заливкой силиконом внутри трубки, разрез led лент представлен на риc. 4. Такая светодиодная лента является одной из самых стойких к воздействию влаги. Полная защита от проникновения пыли, допустимо кратковременное погружение на глубину до 1м, но постоянная работа при длительном

Рис. 4. Разрез светодиодной ленты закрытого  типа IP67в силиконовой трубке и с заливкой силиконом внутри трубки.

погружении в воду не предполагается. Эта диодная лента идеальна для наружного применения чаще всего используют для контурной подсветки зданий, для декоративной подсветки ландшафта и помещений с очень высоким уровнем влаги: ванные, душевые, бани, возле бассейнов.

Светодиодные ленты с классом защиты IP68 (длительное погружение на глубину более 1м) встречаются довольно редко, хотя многие производители часто заявляют IP68 (обычно на диодных лентах с напряжением питания 220 Вольт. Рекомендуем с настороженностью относится к лентам с таким классом защиты поскольку не редко производители завышают данное значение.

2. По напряжению питания.

LED ленты имеют постоянное напряжение питания: 5В, 12В, 24В, 36В или переменное 220 В.

Лента  с питанием 5В благодаря такому низкому напряжению, является самой безопасной. Она может применяться в подсветке одежды, мебели в изготовлении товаров народного потребления.

Светодиодныа лента с питанием 12В считается сомой распространенной и практичной в использовании. Чаще всего её устанавливают в жилых помещениях для декоративной подсветки, с её помощью выполняют подсветку: карнизов, ниш, контуров зданий, а также делают освещение витрин и небольших помещений. Распространена она и у автолюбителей для тюнинга.

Светодиодные ленты с напряжением питания 24В имеют в два раза меньший ток, чем лента 12В имеющую то же мощность. В следствии чего, у таких лент уменьшается нагрузка на токоведущие части  печатной платы. По этой же причине для подвода питания мы можем использовать кабель меньшего сечения, чем для лент 12В. Блок питания будет более компактным для led лент 24В, чем  блок питания той же мощности на 12В. Усилители,  диммеры и контроллеры можно больше нагрузить светодиодной лентой 24В чем 12 В. Общий вывод: ленту на 24В выгодно применять если у нас высокая мощность системы, тогда легче подбирать контроллеры, усилители и диммеры, блоки питания будут иметь меньшие размеры, а провода меньшее сечение. Существует миф о том, что лента на 24В более яркая, это действительно миф не имеющий по собой физического обоснования.

Светодиодные ленты с напряжением питания 36В встречается достаточно редко основное её преимущество, аналогично с лентой 24В в возможности использовать, провода меньшим сечением, блоки питания меньшего размера, а контроллеры и диммеры большей мощностью. Недостаток такой ленты в её малой распространенности и редкости блоков питания (драйверов), контроллеров и диммеров работающих с напряжением 36 В.

Лента 220 В подключается на прямую к бытовой электросети. Она рассчитана на уличное применение. Будьте внимательны, эту светодиодную ленту крайне не желательно использовать в жилом помещении, потому, что лента имеет мерцание, способное раздражать глаза. Кратность резки такой ленты составляет 1 метр, что не всегда будет удобно в отличие от лент с питанием постоянным напряжением (12 В, 24 В) у которых кратность резки будет 3 – 15 см. Светодиодную ленту на 220 В хорошо использовать как новогоднее уличное украшение, часто такой лентой выполняют:  подсветку контуров зданий, подсветку рекламных вывесок, различную подсветку декоративных конструкций.

3. По типу диодов и световому потоку.

Значение светового потока зависит от  типа диода и количества диодов. Существует числовой стандарт в обозначении светодиодов для поверхностного монтажа, которыми часто также обозначаются и ленты изготовленные с использованием этих диодов. И так, для производства светодиодных лент используются светодиоды: 3528, 5050, 5060, 5630, 2835, 3020 и другие, эти числа обозначают размеры корпуса диода. Так, например,  диод типа 3528 имеет размер 3,5мм*2,8мм. Светодиод  в корпусе 3528 имеет большую мощность и больший световой поток, чем диод 5050, нетрудно догадаться, что при одинаковом количестве диодов у ленты с диодами 3528 световой поток будет меньше чем у ленты с диодами 5050. Поэтому при выборе светодиодной ленты, нужно прежде всего, обращать внимание на световой поток от led ленты, а не на количество диодов.

4. По классу.

Светодиоды условно разделяют на 3 класса – эконом, стандарт и премиум. У диодных лент  премиум класса используются наиболее эффективные светодиоды (высокая светоотдача), и наиболее качественные материалы такие как: печатная плата, упаковка. Обычно у этих лент выше качество пайки. Ленты же эконом класса, наоборот  имеют светодиоды менее эффективные, а печатная плата  и другие элементы более низкого качества. Лента класса стандарт это промежуточное значение между эконом и премиум классам, так называемая золотая середина.

5. По направлению свечения.

Лента горизонтального свечения. Это классическая лента свет распространяется от поверхности светодиодной ленты под углом 120 градусов, чертеж на рис. 5 а. Этот тип диодных лент наиболее популярен,  используется в подсветке потолочных карнизов, контуров зданий и других сферах.

Лента  бокового свечения. Свет распространяется  параллельно плоскости печатной платы, чертеж на рис. 5 б. Такая лента обычно используется в рекламных конструкциях.

Рис. 5а. Светодиодная лента в сечении.

а) Горизонтальное свечение диода.
б) Боковое свечение диода.

Лента для сильных изгибов. Такая светодиодная лента способна изгибаться во всех направлениях, это достигается благодаря конструкции печатной платы с резкими изгибами, это можно видеть на фотографии рис. 6. Благодаря такой конструкции можно достаточно легко выполнять подсветку интерьерных элементов с сильными изгибами.

Рис. 6. Светодиодная лента для сильных изгибов ТМ Arlight.

6. По цвету свечения.

Бывают одноцветные и многоцветные диодные ленты

Одноцветные ленты излучают белый, красный, оранжевый, желтый, зеленый, синий, фиолетовый и ультрафиолетовый свет, причем белый свет бывает теплым, нейтральным и холодным.

Многоцветные делятся на RGB, RGB+белый и MIX ленты. Разберем каждую по отдельности. RGB – лента сделана на основе 3-х кристального светодиода, каждый кристалл излучает свой цвет, R–красный, G–зеленый, B–синий. При смешении этих цветов с разной интенсивностью мы получим любой другой цвет, например фиолетовый или розовый.

RGB+белый – это RGB светодиодная лента имеющая отдельный белый светодиод, это сделано для получения качественного белого света, поскольку на практике RGB led лента выдает не четкий белый свет, он обычно имеет резкий оттенок в синюю или фиолетовую область.

MIX – лента состоит из светодиодов теплого белого и холодного белого света.  Таким образом,  возникает возможность легко настроить  свет под психологическое состояние т.к. теплый белый свет способствует более спокойной “сонной” обстановке, тогда как холодный белый свет более бодрящий располагает к активности.

Заключение. Конечно, в данной статье затронуты не все типы и классы светодиодных лент, рассмотрены лишь основные из них представляющие собой срез рынка на начало 2015 года.

22.11.2017

Отличие светодиодных лент 5050 и 3528 – База знаний Novolampa

Современные производители LED-оборудования предлагают огромное количество всевозможной продукции. Ассортимент порой даже мешает сделать выбор. Перед тем, как совершить покупку, нужно понять, чем отличается светодиодная лента 3528 от 5050, какая светодиодная лента — 3528 или 5050 — лучше в конкретной ситуации.

При выборе подходящего вариантов помогут ответы ряд на вопросов. Как только ответите на них, картина, скорее всего, прояснится:


  • Прибор предназначен для основного освещения или для точечной подсветки?
  • Светодиодную ленту 5050 или 3528 планируется закрепить в закрытом помещении или на улице?
  • При установке в закрытом помещении, имеются ли там специфические условия (например, повышенная влажность или температура)?
  • Одноцветное или многоцветное свечение предпочтительнее?
  • Принципиальна ли яркая иллюминация?

Далее расскажем о разнице светодиодных лент 3528 и 5050. Основное отличие кроется в размерах самих диодов. Габариты обозначены цифрами в названии каждой модели. Соотношение сторон у 3528 составляет 3,5 x 2,8 мм, а у 5050 — 5 x 5 мм соответственно.



Яркость одного LED 3528 составляет приблизительно 4-6 лм. На базе такого элемента можно создать подсветку декоративной ниши, книжной полки или любого другого объекта — оптимальное решение для тех, кто любит броские акценты в интерьере. Небольшая мощность позволяет сэкономить на блоке питания. Лента в процессе работы не меняет цветовую гамму.

Изделия с LED 5050 вполне реально использовать для полноценного освещения: яркость каждого диода колеблется в пределах от 11 до 25 лм, примерно втрое больше в сопоставлении с «предшественником». Способны поддерживать RGB-формат — для смены цвета используйте контроллер или специальное мобильное приложение.


Характеристики

Важно не забывать то, что спецификации светодиодных лент у разных компаний могут существенно отличаться, особенно если сравнивать позиции премиум-класса с аналогами бюджетных марок.

Также следует иметь в виду, что показатели лент с разным количеством диодов в 1 метре тоже не совпадают. В продаже встречаются вариации с 15, 30, 60, 72, 90, 120 и 180 чипами в ряду. Существуют образцы с расположением диодов в два ряда. Чем больше светодиодов и чем они крупнее, тем выше мощность и эффективность ленты.

Приведем сравнительную характеристику наиболее популярных SMD лент. Кстати, а как вообще расшифровать эту аббревиатуру? Она образована от словосочетания Surface Mounted Device и дословно с английского языка переводится как «устройство поверхностного монтажа».

Ниже вы увидите значения (правда, достаточно усредненные; цель — показать различия). Первое относится к 3528, а второе — к 5050 при заявленном световом потоке в 6 лм / 18 лм:


  • 30 диодов на метр — 180 лм / 540 лм.
  • 60 диодов на метр — 360 лм / 1080 лм.
  • 90 диодов на метр — 540 лм / 1620 лм.
  • 120 диодов на метр — 720 лм / 2160 лм.
  • 240 диодов на метр — 1440 лм / 4320 лм.
  • Максимальный рабочий ток одного диода — 0,025 А / 0,06 А.

Разновидности

Соотносить светодиодные ленты 3528 и 5050 нужно по следующим критериям:


  1. По напряжению питания.

    Тип на 12 В — самый востребованный среди любителей и профессионалов, тогда как на 24 В и 220 В не столь широко распространены.

  2. По яркости светового потока.
  3. По количеству LED на 1 метр.
  4. По степени защищённости.

    Пометка IP20 или IP33 на упаковке означает практически полное отсутствие защиты от влаги, брызг и механических воздействий. IP65 и IP54 говорят о том, что лента с внешней стороны усилена защитным слоем, который, однако, не выдерживает морозов. Изделия с IP67 считаются надёжными — их можно смело монтировать на открытой территории. Максимальной защитой является IP68, она подразумевает наличие П-образного герметичного силиконового профиля, залитого эпоксидным составом; такая модификация при грамотном обращении прослужит долго даже под водой!

  5. По наличию или отсутствию RGB-матрицы. Учитывайте, что ленты друг с другом не совместимы.
  6. По наличию или отсутствию алюминиевого профиля, который обеспечивает теплоотвод.
  7. По наличию или отсутствию дополнительных опций (допустим, White-MIX даёт возможность регулировать оттенок цветовой температуры, а в лентах плана «бегущий огонь» пользователь получает доступ к управлению каждым элементом).

Итоги

Однозначно утверждать, какая светодиодная лента лучше — SMD 3528 или SMD 5050, нельзя. Они достойно себя проявляют в разных условиях.

Если подыскиваете девайс, который создаст приятный рассеянный свет не во всём помещении, а лишь в определённой части, обратите внимание на ленты SMD 3528: они компактны, просты в эксплуатации и, главное, довольно демократичны по цене. С задачей декоративной иллюминации справятся на ура.

Для организации основного освещения больше подойдут ленты SMD 5050. Впрочем, точечные световые эффекты им тоже под силу. Они гораздо ярче, мощнее, продуктивнее в плане цветопередачи, в отличие от монохромных LED 3528. Но и дороже.

Чтобы сделать точный расчёт и определиться с моделью, обратитесь к консультантам магазина Novolampa: по телефону вам предоставят любую необходимую информацию и примут заказ. Тем, кто уверен в собственных знаниях, рекомендуем перейти в раздел с товарами и оформить покупку самостоятельно.

вариант без пайки (коннектор, соединители) и как паять + видео

Сегодня светодиодные красивые ленты мы можем увидеть во многих местах: на фасадах зданий, магазинов, бутиков, супермаркетов и т. д. Они мигают разноцветными или одноцветными яркими огнями, подсвечивая рекламные щиты и билборды. Такие LED-ленты могут быть самых различных размеров и принимать различные формы, а также создавать заданные световые эффекты. Как можно соединить отрезки светодиодных лент между собой для того, чтобы получить длинное полотно, если они выпускаются всего лишь по 5 метров в мотке мы сейчас и рассмотрим.

Для чего необходимо соединять светодиодные ленты?

В основе LED-ленты лежит гибкая полоска, по всей длине которой через определённые равные промежутки размещены световые диоды. Соединяются они специальной последовательной цепью, идущей по электрическим гибким дорожкам. Они позволяют ленту разрезать на одинаковые куски, кратные трём по числу диодов. На каждой диодной ленте есть разметка для разреза, а рядом расположены небольшие площадки «пятачки» для подсоединения проводов.

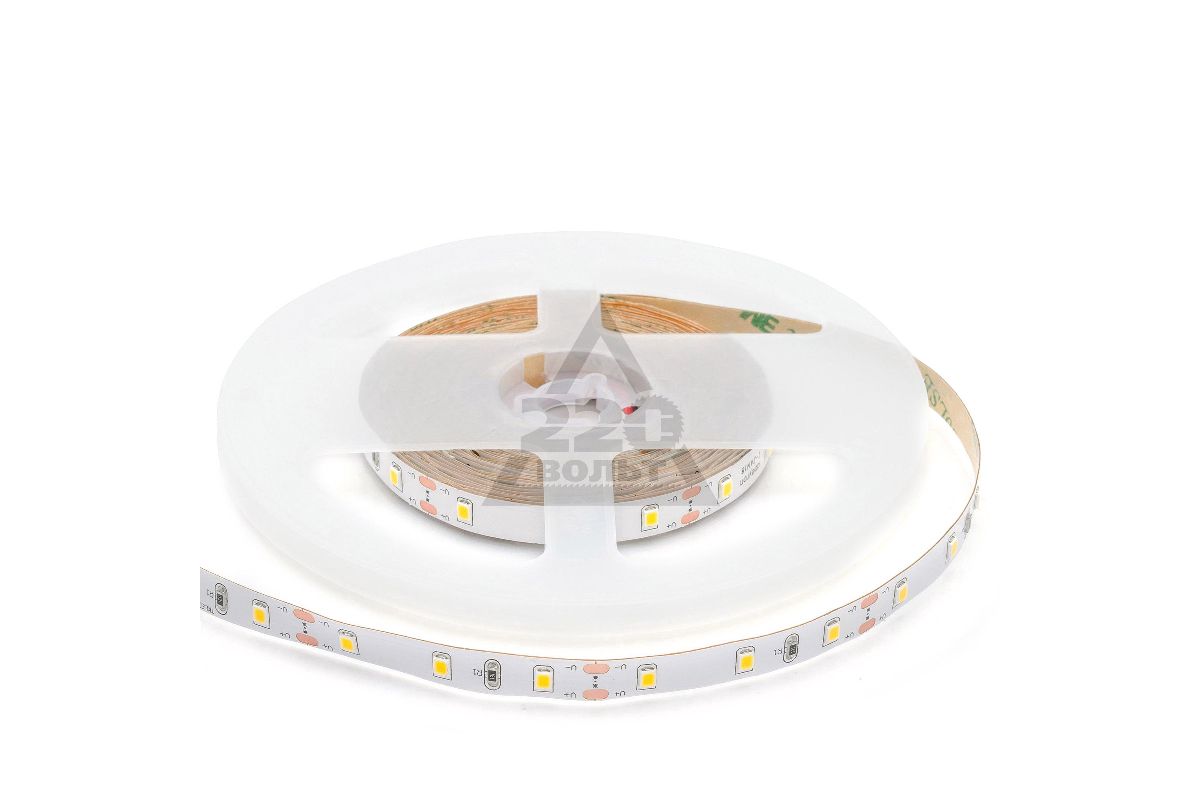

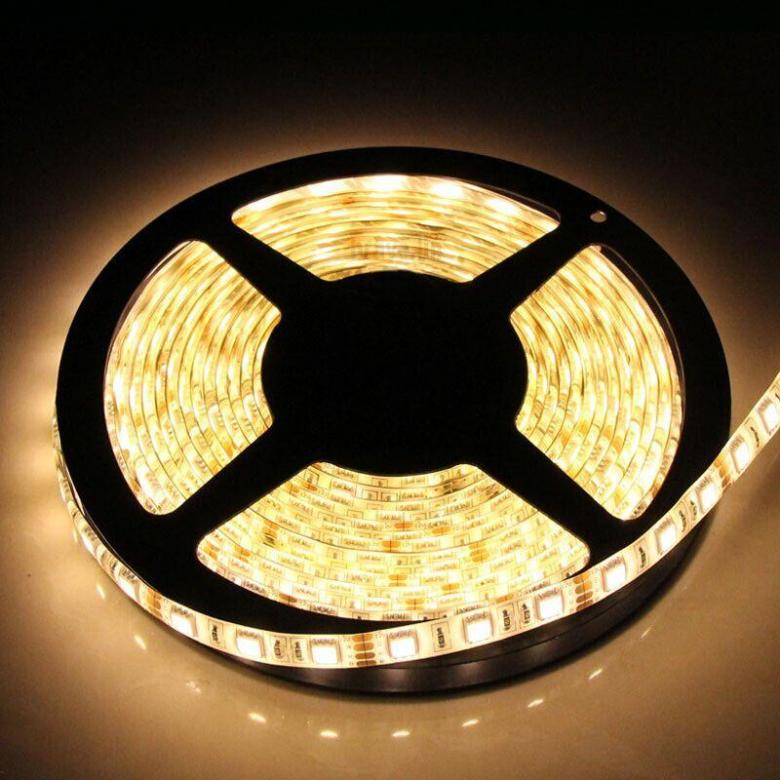

Красивая светодиодная лента в катушке

С обратной стороны диодной ленты приклеена липкая лента с защитной плёнкой, с помощью которой можно фиксировать её практически на любую поверхность.

На сегодняшний день существует большое количество различных видов светодиодных лент, которые отличаются по типу свечения, цветовым характеристикам, а также по числу светодиодов, находящихся на 1 метре ленты.

Но так как LED-ленты продаются по 5 метров в одной катушке, то зачастую этой длины бывает недостаточно для того, чтобы создать необходимую фигуру из ленты, разместить её непрерывным украшением фасада магазина или другого объекта. Поэтому приходится её наращивать, то есть удлинять на необходимое количество метров или даже сантиметров. С помощью ленты из светодиодов можно украшать подвесные потолки, аквариумы, арки и т. д. Светодиоды могут быть расположены ленте в один или в два ряда, покрываются они специальным покрытием для защиты от влаги, но могут быть и без неё.

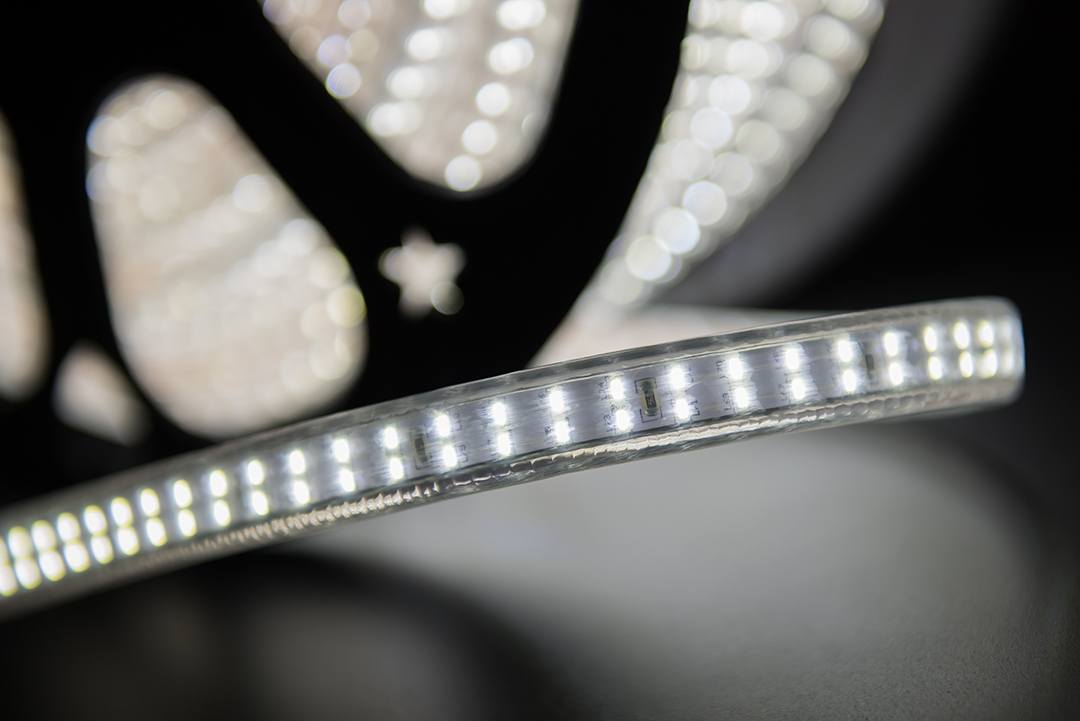

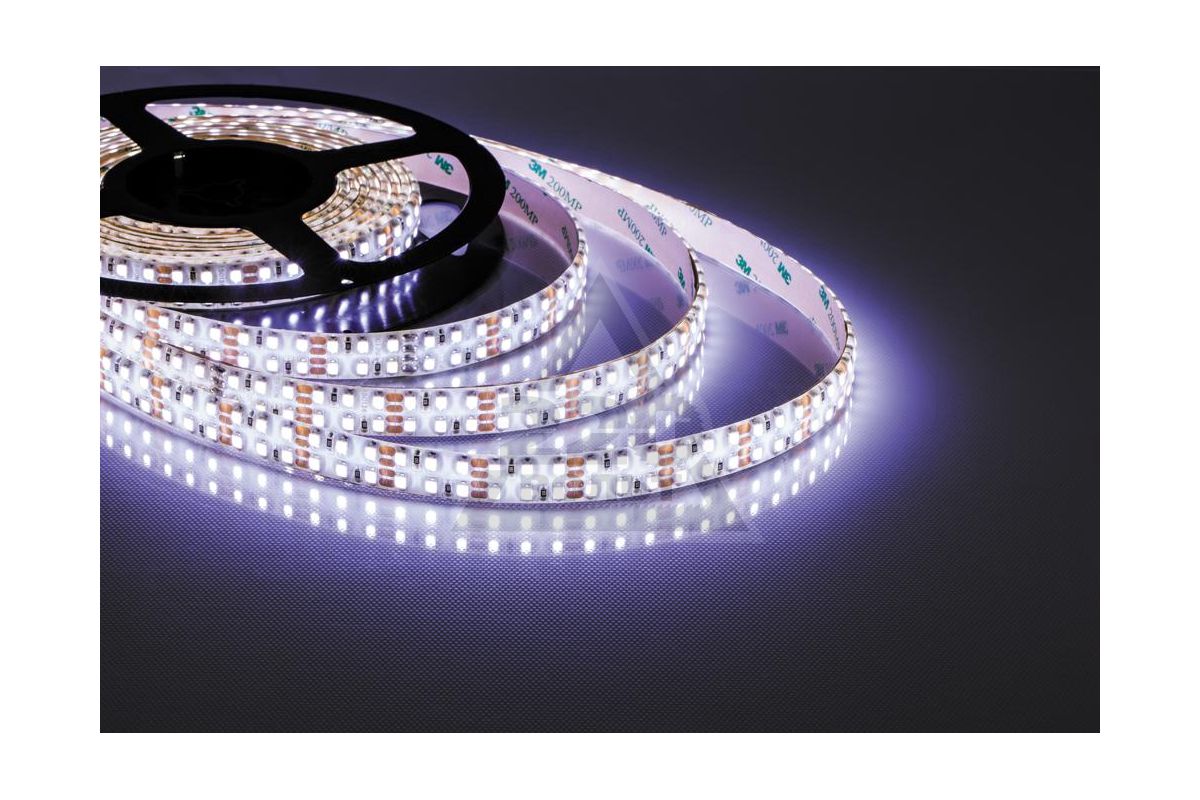

Светодиодная лента с двумя рядами диодов

Питаются LED-ленты от сети в 12 или 24 В, поэтому при их покупке необходимо обзавестись трансформатором, понижающим напряжение.

Способы соединения: паечный и коннекторный

Соединение осуществляется двумя известными нам способами: пайкой и пластиковыми съёмными коннекторами.

  • Пайка ленты дешевле и надёжнее, чем любой другой метод. На подготовленной заранее ленте, разрезанной в определённом для этого месте и зачищенной в местах припоя, обнажаются два контакта, к которым и будут припаиваться провода или соединяться непосредственно две ленты.

    Линия разреза светодиодной ленты для спайки

Если это разноцветная лента RGB, то здесь будет 4 контакта. Для пайки рекомендуют брать многожильные разноцветные гибкие провода около 0,75–0,8 мм в диаметре. Для каждого цвета необходимо брать провод с таким же цветом изоляции, а для общего вывода выбирается любой невостребованный цвет.

Для бесцветной LED-ленты берутся провода 2-х цветов, но для плюса и минуса предполагается свой цвет. Это необходимо делать для того, чтобы случайно не перепутать полюса (+ и -).

Платы LED-лент очень компактны, поэтому всё расположено рядом друг с другом. Сами светодиоды и дорожки имеют большую степень чувствительности к высокой температуре: дорожки могут просто отслоиться, а диоды потерять большую часть своей «жизненной энергии». При высоких паечных температурах происходит нарушение кристаллической структуры диодов, в результате чего светодиоды будут быстро выходить из строя. Поэтому пайка должна осуществляться только тонким паяльником с мощностью от 25 до 60 Вт и не больше пары секунд. Для пайки требуется убрать всего 5 мм оболочки на кончиках проводов, а чтобы они крепче припаивались к контактам на ленте, надо обязательно эти кончики хорошо залудить. Также нам нужна будет ещё и канифоль с тонким припоем.

Сращивать ленту рекомендуется только до 5 метров, так как сечение дорожек на ней достаточно маленькое, и если лента будет длиннее, то произойдёт снижение напряжения на них. В принципе, ничего страшного не будет, но светодиоды на самом конце светодиодной ленты не смогут светиться на 100% яркости.

  • Соединение коннекторами LED-лент также является одним из способов, при котором нет необходимости паять контакты. Коннекторы представляют собой небольшие пластиковые зажимы и бывают для обычных и для разноцветных лент на два и четыре контакта.

    Пластиковые коннекторы для быстрого соединения светодиодных лент

Иногда бывают случаи, когда LED-ленту приходится соединять в неудобных положениях, когда спаять её просто невозможно и тогда на помощь приходят именно коннекторы. С помощью защёлки на корпусе контакты надёжно зажимаются, и происходит соединение ленты механическим способом. Он является наиболее доступным, простым и лёгким. Но для такого типа соединения, так же как и для всех подобных соединений, предполагается переходное сопротивление, а также не исключается и вероятность процесса окисления. Таким образом, можно сказать, что пайка является самым лучшим типом соединения, хотя и более сложным, а также требует от человека определённого опыта работы с миниатюрными элементами.

Инструкция по соединению пайкой LED-ленты

Существует несколько способов соединения ленты, которые мы сейчас и рассмотрим более подробно.

Соединение паяльником ленты без проводов

  1. Подготавливаем паяльник с регулируемым температурным режимом от 250 до 350°С. При использовании мощного паяльника необходимо контролировать температуру, так как слишком высокая температура может повредить элементы ленты. Советуем использовать тонкий припой с канифолью. Перед работой тонкое «жало» паяльника очищаем металлической щёткой от лишних элементов и протираем мокрой губкой.

    Маломощный паяльник с тонким жалом для светодиодной ленты

  2. Закрепляем LED-ленту на ровной поверхности липкой лентой, чтобы она не двигалась во время работы.

    Подготавливаем два отрезка соединяемой ленты

  3. Для того чтобы соединить два отрезка с помощью паяльника, необходимо для начала снять силиконовое покрытие (если оно есть) и добраться до места контактов на всех концах. Иначе качественное соединение будет просто невозможным. Зачистку можно сделать острым канцелярским ножом.

    Разрезанная лента с зачищенными контактами

  4. Затем мы залуживаем контакты на двух соединяемых лентах и для этого нам надо нанести на них немного припоя очень тонким слоем.

    Разрезанная светодиодная лента с нанесенным на контакты припоем

  5. Соединяем две ленты друг с другом немного внахлёст. Для этого мы накладываем ленты друг на друга, соблюдая расположение плюса и минуса. Затем прогреваем хорошо жалом паяльника все места спайки контактов, пока припой полностью не расплавится. Температура нагрева должна быть оптимальной для того, чтобы не получился метод «холодной спайки».

    Спаянная светодиодная лента

    Такая некачественная спайка происходит в том случае, если прогревается, как положено только одна лента.

  6. После того как ленты просушатся, подсоединяем их к сети с необходим напряжением. Светодиоды должны хорошо гореть на спаянных лентах с двух сторон. Если происходит искрение или идёт дым, то это означает что произошло перекрёстное или неправильное дуговое соединение.

    Спаянная 20 метровая светодиодная лента

Соединение с проводами

  1. Для того чтобы пайка была качественной необходимо разрезать аккуратно ленту также как мы и рассказывали выше и подготовить поверхности к пайке, покрыв их небольшим слоем тонкого припоя.

    Правильно разрезаем светодиодную ленту

  2. Затем необходимо взять провод (подойдёт любой, но главное, чтобы с нужным сечением). В принципе, можно взять медный провод Ø 0,8 мм. Очищаем от оболочки и залуживаем его концы. Соединительный провод может быть любой длины, но не менее 1 сантиметра.

    Провода двух цветов для спайки отрезков светодиодных лент

  3. Так как контакты для подсоединения совмещены попарно друг с другом, то для большей надёжности необходимо припаять кончики проводов сразу к двум парным контактам. Для этого их надо согнуть под углом 90°.

    Сгибаем провода для пайки под углом

  4. Другой конец провода таким же образом припаивается к другому зачищенному отрезку диодной ленты.

    Припаянные к светодиодной ленте провода

  5. В конце надеваем специальную термоусадочную трубку, которая защитит места спайки.

    Термоусадочная трубка для места спайки провода и светодиодной ленты

  6. Также необходимо отметить, что если для пайки мы брали канифоль, то её можно оставить на припаянных контактов, так как она является своего рода диэлектриком. Но если необходимо, то канифоль удаляется обычным спиртом. После того как мы соединили два отрезка ленты, её можно крепить к необходимой поверхности, сгибая в любом направлении.

    Два отрезка светодиодной ленты, соединенные пайкой с помощью двух проводов

Видео: Как спаять светодиодную ленту

Соединение LED-ленты пластиковыми коннекторами

Коннекторы из пластмассы или пластика являются наиболее быстрым и удобным способом соединения LED-лент и помогают в тех случаях, когда спаять паяльником контакты нет возможности.

Виды соединительных коннекторов

Коннектор — это небольшое пластиковое или пластмассовое устройство, которое имеет контакты, обеспечивающие простое и быстрое совмещение LED-лент. Бывают таких видов:

  • Без изгиба. Такие устройства предназначены для быстрого соединения диодных лент любых типов на прямолинейных участках. Позволяют сделать места соединения практически незаметными.
  • С изгибом. Это коннекторы, которые состоят из 2 элементов с проводами. Они предназначены для соединения лент с диодами в различных направлениях. Благодаря такой особенности строения коннектора из LED-лент можно создавать любые формы.
  • Угловые коннекторы. Они позволяют соединять ленты только под прямым углом в 90°.

    Виды коннекторов для соединение светодиодной ленты

Пошаговая инструкция по соединению

  1. Соединение коннекторами ленты не требует наличия никаких инструментов, кроме острых ножниц.

    Разрезаем светодиодную ленту на две части

  2. Перед тем как разрезать LED-ленту необходимо точно замерить нужную длину отрезка с учётом того, что в каждом отрезке диодов должно быть кратно 3 (6, 9, 12, 15, 18 и т. д.). Поэтому отрезки обычно получаются не всегда нужного размера.

    Отрезок светодиодной ленты с 6 диодами

  3. По указанной производителем линии делаем разрез между рядом стоящими светодиодами, так чтобы двух сторон остались монтажные площадки с одинаковых размеров. У лент с водостойким силиконовым покрытием необходимо острым ножом аккуратно зачистить от внешнего покрытия места соединения контактов.

    Приготовленные для соединения два отрезка ленты и коннектор

  4. Открываем крышечку соединителя и вставляем один конец ленты LED внутрь, так чтобы токопроводящие контакты хорошо прилегали к площадкам. Затем защёлкиваем крышку коннектора и такую же процедуру проводим и с другим концом отрезка.

    Соединяем два отрезка светодиодной ленты

  5. При каждом соединении необходимо проверять полярность, так как цвета проводов могут не соответствовать предусмотренным цветам разметки полярности (+ и -) на самой ленте. Такой контроль поможет не допустить ошибку во время соединения и исключит переделку работы.

    Два отрезка светодиодной ленты, соединенные обычным прямым коннектором без изгиба

  6. После того как соединены все участки ленты, производится подключение её к электрической сети и проверка работы.

    Светящиеся светодиодные ленты, соединённые коннекторами

  7. Если необходимо соединить не два, а более отрезков разноцветной LED-ленты, то для этого понадобится специальный соединитель типа RGB.

    Коннектор для соединения разноцветной RGB ленты

  8. Он внутри снабжён не двумя, а четырьмя контактами. Также это может быть соединитель — коннектер с изгибом, который оснащён четырьмя разноцветными проводами.

    Две разноцветные ленты, соединённые специальным многожильным коннектором

Установка диодной ленты в быстрый проводной коннектор

Также есть быстрые коннекторы с проводами для соединения диодных лент.

  1. Мы берём две ленты, которые будем соединять, а также коннектор с проводами и переворачиваем его широкой полосой белого цвета вверх.

    Как правильно держать коннектор при соединении лент

  2. Затем немного тянем за кончики второй пластиковой защёлки. Держаться за сами провода нельзя.

    Коннектор для светодиодной ленты с проводами

  3. При соединении проверяем полярность, так как часто цвета проводов просто не совпадают.

    Соединение коннектором с проводами

  4. После того как мы вставили ленту в соединитель, возвращаем защёлку в прежнее положение и проверяем качество фиксации. Если всё правильно, то можно подключать диодную ленту к сети.

    Две соединённые светодиодные ленты одноцветные

Советы по использованию и монтажу ленты

  • Так как лента со световыми диодами — не совсем надёжное устройство, то рекомендуют производить монтаж с учётом последующего возможного демонтажа в случае её полного выхода из строя и невозможности ремонта.
  • С обратной стороны лента имеет липкий слой со съёмной защитной плёнкой. Для того чтобы закрепить ленту на выбранном участке, необходимо просто снять эту плёнку и сильно прижать ленту к месту её крепления. Если поверхность будет иметь шероховатости, то лента прилипнет плохо и через некоторое время может отпасть. Поэтому для надёжности можно просто на место установки ленты заранее приклеить полоску двухстороннего скотча, а затем уже на него прикреплять саму ленту.
  • Также есть специальные профили из алюминия, которые прикрепляются к поверхности саморезами, а затем уже ленту приклеивают к нему. К таким профилям прилагается рассеиватель из пластика, который позволяет скрыть светодиоды и создать более равномерный поток света. Такие профили могут стоить намного дороже самой ленты, поэтому можно воспользоваться недорогим пластиковым уголком, который крепится к поверхности обычными жидкими гвоздями.

    Профили для крепления светодиодной ленты

  • При подсветке натяжных или обычных потолков лучше всего ленту скрыть за багетом, молдингом или плинтусом. В зависимости от дизайнерского проекта светодиоды могут направляться параллельно потолочной поверхности или под некоторым углом к ней. Для того чтобы световой поток использовать по максимуму и получить равномерное освещение потолка рекомендуют ленту располагать на расстоянии не менее 5 см от него.

    Крепление светодиодной одноцветной ленты под потолком

  • При обустройстве освещения светодиодами витрин магазинов, полок, внутреннего пространства гардеробов и других объектов необходимо сделать так чтобы свет от ленты не «бил» прямо в глаза покупателей. Иначе эффект от такой подсветки будет не таким как ожидалось, а наоборот, из-за яркого света потребители просто не смогут хорошо рассмотреть товары в магазине.

    Светодиодные ленты в интерьере бара

  • Блоки питания большой мощности очень часто оснащаются вентиляторами, которые во время работы создают неприятный шум, который со временем нарастает. Данную особенность необходимо учитывать, если светодиоды монтируются в помещении, где такая шумовая завеса может стать причиной раздражения людей. Это может быть спальная комната или детская. Поэтому необходимо просто вынести блок в другую техническую комнату, где шум никому не будет помехой.

    Блок питания для подключения светодиодных лент

Плюсы и минусы различных соединений

Давайте рассмотрим некоторые преимущества и недостатки соединения диодных лент двумя вышеуказанными способами, для того чтобы посмотреть, каким способом всё-таки лучше всего осуществлять соединение этих осветительных устройств.

Соединение коннекторами

Преимущества Недостатки
Легко монтируются и демонтируются Боязнь помещений с высоким уровнем влажности
Имеют множество различных типов Быстрое окисление контактов
Ленты могут соединять в различные формы Некачественные соединители (если купить плохие соединители, то контакта просто не будет и лента даже не засветится)
Не нуждаются в дополнительной изоляции Видно место соединения двух отрезков ленты
Доступны в продаже
Недорогие по стоимости

Соединение пайкой

Преимущества Недостатки
Пайка позволяет делать ленты, которые затем могут изгибаться в любом направлении Сложность пайки без опыта
Надёжность соединения Боязнь ленты высоких температур
Не окисляются контакты Надо иметь в наличии паяльник с тонким жалом, канифоль и припой тонкий
Бесплатное соединение
Невидимое место соединения лент

Видео: Соединение светодиодных лент пайкой

Видео: Что такое светодиодная лента

Видео: Как соединить светодиодную ленту коннекторами

Светодиодные ленты — одноцветные и разноцветные, очень красивые и эффектные, поэтому их можно часто увидеть во многих местах. При выборе способа соединения необходимо в первую очередь руководствоваться факторам, при которых будет использоваться светодиодная лента, а также понять, что вы хотите получить в итоге. Если вам необходимо хорошее и качественное соединение на долгое время, то необходимо постараться использовать способ пайки, так как он более надёжный и прочный. Но если такой возможности нет, то коннекторы всегда придут вам на помощь и также смогут качественно соединить отрезки лент.

Оцените статью: Поделитесь с друзьями!

Светодиодная лента от лучших производителей

Наши преимущества

Доставка в любой город

Центральный склад в центре страны

Подробное консультирование

Проверяем товар перед отправкой

Советы по выбору

Прежде чем купить светодиодную ленту, желательно определиться с назначением оборудования и местом установки. Обычно в проекте подсветки обозначены требования к сроку службы, особенностям монтажа и эксплуатации. Заказать светодиодную ленту Вы можете не только в Москве и Екатеринбурге, но и с доставкой в любой город России.

Производители и классы

В зависимости от производителя светодиодные ленты различаются по качеству света, яркости, сроку службы и цене.

В самом низком ценовом сегменте находятся ленты, в названии которых содержится лишь аббревиатура «SMD» (устройство поверхностного монтажа). Характеристики товара обычно невысокие.

По мере роста цены повышается качество и надежность оборудования. Однако стоит опасаться брендов псевдо-производителей, которые представлены во многих супермаркетах и строительных магазинах – при высокой стоимости качество света и надежность оставляют желать лучшего.

Выбирая оборудование в интернет-магазине Led66, вы получаете превосходный свет, мощный световой поток, длинный срок службы и расширенную гарантию.

Расстояние между светодиодами

Равномерность подсветки зависит от расстояния между светодиодами. Чем меньше расстояние – тем ближе светодиодная лента может располагаться к подсвечиваемому объекту.

Оттенки белого цвета

В отличие от классических источников света светодиоды могут иметь различную цветовую температуру. Градации оттенков белого по теплоте свечения:

• 3000К – теплый белый. Создает спокойную, расслабляющую атмосферу. Хорошо смотрится только при невысокой освещенности.
• 4000К – нейтральный белый. Решает вопрос вынужденного совмещения зоны отдыха с рабочей зоной.
• 6000К – холодный белый. Создает эффект стерильности, ощущение яркого освещения. Плохо смотрится при невысокой освещенности.

Яркость

Величина светового потока указывается в люменах на метр. Это говорит о количестве света, которое вы получите. Ленты также делят по субъективным градациям яркости, например:

• светодиодные ленты для подсветки
• для дополнительного освещения
• для основного освещения

Все о светодиодных лентах - виды, достоинства, конструкции

Сейчас многие используют натяжные потолки для того, чтобы их жилье приобрело более привлекательный вид. Такие потолки могут быть любого цвет. Их поверхность может быть украшена каким-либо рисунком, а еще они могут обладать эффектом зеркала. Все эти свойства позволяют сделать из верхней части помещения истинный шедевр.
Для усиления такой красоты используют световой эффект. Для этого применяют LED-ленты. Они способны до неузнаваемости изменить абсолютно любой потолок и помещение в целом. У них множество плюсов. Однако их можно использовать только в качестве местного освещения. Другими словами один диод будет освещать только лишь одну часть потолка. При этом все светодиоды в целом не способны дать полноценное освещение всего помещения. Светодиоды пригодны только для того, чтобы оформить интерьер или его отдельные детали.


О недостатках

Как любой другой инструмент и материал, светодиодные ленты имеют свои недостатки. И, пожалуй, главным считается то, что стоят они довольно дорого, а еще у них ограниченная длина. Как правило, они не бывают длиннее пяти метров. Данный фактор связан с тем, чтобы детали устройства давали одинаково яркий свет.

Если вы не слишком придирчивая, то, скорее всего, не станете переживать из-за этого. Просто вам придется соорудить подсветку сразу из нескольких лент. Результат получится довольно неплохим. Отметим, что в наши дни LED-ленты продают с длинной в двести метров. Также добавим, что ленты из светодиодов отличаются повышенной хрупкостью. Сгибать их, конечно, можно. Однако не стоит делать это слишком часто. Также их нельзя многократно переустанавливать.

О достоинствах

Если говорить о достоинствах таких лент, то их несколько, то есть намного больше, чем недостатков. Это и:

  1. Компактность.
  2. Легкость монтажа.
  3. Гибкость.
  4. Низкое напряжение питания.
  5. Малое потребление электроэнергии.
  6. Высокий уровень безопасности.

Все эти преимущества бросают тень на разные виды и типы гирлянд.


Какие бывают виды

Светодиодные ленты делятся на виды согласно размещению диодов, которые могут быть расположены в один ряд или в несколько. Ее поверхность может быть прорезинена или изготовлена из самоклеящейся бумаги. На нее наносят специальные дорожки, по которым будет бежать ток. Затем при помощи спайки крепят диоды в маленьких SMD-корпусах. Они были разработаны специально для монтажа поверхностного типа. В процессе создания ленты из светодиодов обязательно нужно установить резисторы, которые будут ограничивать подачу тока, а также конденсаторы. Все эти элементы так же ставятся в корпусе SMD. Это совсем не окажет никакого влияния на плоскость готовой конструкции.

Отметим, что светодиодную ленту можно резать, если нужно уменьшить ее длину. Для этого подойдут самые обычные ножницы. Отрезанный кусок вы можете потом использовать там, где вам это будет нужно. Самое главное, чтобы вы резали только в тех местах, которые обозначены пунктирной линией. В противном случае вы рискуете повредить сам светодиод или его дополнительные элементы. Питаются диоды от источника постоянного напряжения в шесть, двенадцать или двадцать четыре Вольта. Мощность источника зависит от параметров самой ленты.


Светодиодные ленты бывают:

  1. Многоцветными, то есть с эффектом RGB.
  2. Одноцветными.
  3. Влагозащищенными.
  4. С эффектом бегущего огня.
  5. Управляемые микроконтроллерами.
  6. Открытые.

Влагозащищенные ленты покрывают слоем силикона. Еще их могут защитить путем надевания пластиковой трубы. Понятно, что такие LED-ленты применяют для наружного декорирования. Иногда их используют при отделке бассейнов, которые находятся на улице, прудов и фонтанов.

Открытые ленты ничем не защищены, поэтому их устанавливают только внутри помещения.

Также стоит упомянуть и о том, где чаще всего находят применение такие устройства. Итак, их используют:

  1. Для подсветки потолков.
  2. Для подсветки мебели.
  3. Для подсветки полочек и ниш.
  4. Для подсветки витрин.
  5. Для подсветки ванных комнат.
  6. Для других видов интерьерной подсветки.

Все виды оформления мы рассматривать не будем. Нас интересует только светодиодная лента для подсветки потолка. Однако перед тем, как приступать к разбору этой темы, хотелось бы уточнить еще один нюанс.

О качестве

К сожалению, в наше время подделывают абсолютно все. И светодиодные ленты – это не исключение. Так, как же не ошибиться и выбрать действительно качественный материал? Нужно помнить о некоторых правилах.

  1. Всегда требуйте у продавца сертификат качества.
  2. Также обязательно проверяйте яркость самих диодов. Для этого вам понадобится люксметр.

Конечно, сертификат всегда можно подделать, а такой прибор, как люксметр есть далеко не у всех. Поэтому вот вам еще несколько советов, как отличить качественную светодиодную ленту от некачественной.

  1. Качественный продукт изготавливают на базе чипов Epistsar. Они хоть и считаются бюджетными, но дают неплохой пучок света.
  2. Ленты высокого качества делают на чипах Epistsar. Об этом мы уже писали. Однако порой они светят недостаточно ярко. Это тоже признак подделки.
  3. Самыми качественными считаются ленты класса «Премиум». В розничной продаже их найти трудно. В большинстве случаев их делают только по специальному заказу. Чипы на них могут стоять самые разные. При этом диоды светят довольно ярко, и вся лента целиком выглядит великолепно. Поэтому, если у вас есть такая возможность, то покупайте только такие ленты.

О создании подсветки

Теперь, когда вы знаете все о светодиодных лентах, то можете смело приниматься за ее установку.

Один из способов подразумевает монтаж короба из гипсокартона. Его крепят прямо на стену. В этом коробе натягивается полотно и устанавливается диодная лента. Внутреннюю часть короба, находящуюся снизу, оборудуют диодной лентой.

Как правило, высота такого короба составляет не больше двадцати сантиметров. Чтобы направить свет от диодов на поверхность натяжного потолка, необходимо установить узкую планку. Она будет прикрывать ленту, а свет от последней будет падать только на потолок. Обычно так обустраивают потолочные конструкции с двумя уровнями. Но в этом случае лента освещает края конструкции. Центральная ее часть остается неосвещенной.

Если нужно добиться освещения центральной части потолочной конструкции, то ленту монтируют под поверхностью потолка. Для этого диоды нужно прикрепить к основной поверхности так, чтобы свет от них падал сверху вниз.


При помощи светодиодов можно выкладывать разнообразные фигуры, делать акцент на форме помещения или подвесного потолка, красоте дизайна. Добавим, что светодиодную ленту можно прикрепить и к стене. В любом случае вам для этого понадобятся следующие компоненты.

  1. Светодиодная лента.
  2. Блок для питания.
  3. Усилитель с функцией RGB.
  4. Коннектор.
  5. Паяльник с мощность до сорока Ватт.
  6. Провод для подключения к электрической сети.
  7. Провод с сечением в пол квадратных миллиметров.

Как выбрать

Современные диодные ленты бывают с белым светом и цветным. Белая лента, конечно, может усилить красоту потолка. Однако лучше всего использовать цветную ленту. Тогда у вас будет возможность выставить необходимый цвет. Самой большой популярностью пользуются следующие типы:

  1. SMD 3528.
  2. SMD 5050.

Отличаются они друг от друга размером и числом кристаллов одного цвета, которые установлены в диоде. Первый тип является меньшим. В такой ленте, как правило, в диоде имеется всего один кристаллик. Второй тип подразумевает наличие трех кристалликов. Каждый тип делится на подтипы. Все зависит от числа диодов, установленных в одном метре погонном, и от их мощности. У SMD 3528 это число может достигать от шестидесяти штук с мощностью каждого элемента почти пять Ватт до двухсот сорока с мощностью в шестнадцать Ватт каждый.
Что касается типа SMD 5050, то он может иметь от тридцати лампочек с мощность семь Ватт до ста двадцати с мощность в двадцать пять Ватт.

Отметим, что не стоит покупать ленты с повышенной мощностью. Они могут слишком сильно нагреваться в процессе работы. Особенно, если они размещаются над поверхность подвесного потолка. Особенно, если он натяжной. Над полотном из пленки ПВХ воздух всегда более горячий, что может стать причиной перегрева и вывода диодов из строя.

Учитывая, что все LED-ленты требуют малого напряжения, для них нужно приобрести блок, обеспечивающий подачу энергии с малыми Вольтами. Предельный уровень мощности блока не должен превышать двадцать пять процентов всех лент, которые будут подключены. Специалисты советуют устанавливать один блок на каждые пять метров диодной ленты. При использовании слишком мощного устройства диоды, расположенные к нему ближе всего, будут нагреваться, а те, которые будут расположены дальше от блока, будут светить очень слабо. В процессе проведения расчетных данных желательно составить подробный план.

Контроллер же подбирают под тот цвет, который вы выбрали. Можно также установить контроллер, который сможет регулировать разные цветовые оттенки света.

Кратко об установке

Установку нужно начинать с подготовки места, где будут прикреплены элементы. Устанавливать ленту довольно легко. Для этого не требуются особые знания. С обратной стороны ленты приклеен двухсторонний скотч. Именно с его помощью и крепится лента к поверхности потолка. Отметим, что те участки, где будет закреплена лента, нужно обезжирить и загрунтовать. Это позволит обеспечить более надежное сцепление поверхностей. Тем не менее, мы рекомендуем вам дополнительно использовать клей или уголок ПВХ. Это нужно на тот случай, если скотч окажется некачественным.

Отдельные куски светодиодной ленты соединяются методом припайки. Также можно использовать специальные коннекторы, поскольку те места, где была выполнена спайка, считаются крайне ненадежными во всей цепи.

О подключении

К приклеенной ленте присоединяются такие элементы, как контроллер и блок питания. Мы уже писали выше, что на пять метров ленты должен иметь свой собственный блок для запитки. Все части ленты необходимо подключать параллельно.

Проще говоря, к основному кабелю, подключающемуся к главной сети, подсоединяются коннекторы, а уже к ним присоединяют питающие блоки. К первому из них подключают контроллер, а его соединяют с первым отрезком ленты.

У каждой цветной ленты с обоих концов есть четыре проводочка черного, зеленого, красного и синего цветов. Первый нужно подключить к разъему контроллера, который обозначен V+. Второй подсоедините к разъему G. Третий подключается к разъему R, а второй – к В.

Другой конец ленты нужно будет подключить к усилителю. Делается это точно так же, как и в случае с контроллером. Усилитель подсоедините к второму блоку питания диодной ленты, которая будет использоваться для подсветки другой части поверхности потолка. Важно помнить, что блок питания и контроллер могут сломаться. По этой причине их нужно размещать так, чтобы процесс замены не вызвал сложностей. Часто специалисты советуют устанавливать такие детали прямо на стене. Провод, соединяющий ленты, можно замазать штукатуркой. Когда процесс монтажа LED-ленты будет окончен, можно приниматься за монтаж натяжного потолка.

Видео. Мини обзор светодиодной ленты на диодах 5050

Купить светодиодные ленты онлайн

Отличные новости !!! Вы попали в нужное место для светодиодных лент. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как эти лучшие светодиодные ленты в кратчайшие сроки станут одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили свои светодиодные ленты на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в светодиодных лентах и ​​думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, мы думаем, вы сможете приобрести led tape tape по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Купить комплекты диодных лент онлайн

Отличные новости !!! Вы попали в нужное место, чтобы купить наборы диодных лент. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эти лучшие наборы диодных лент в кратчайшие сроки станут одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили свои наборы диодных лент на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в наборах диодных лент и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы согласитесь, что вы получите set of diode tape по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Платы полностью из полиимидных диодов | Superior Diode Boards

Солнечные элементы известны за их преобразование фотонов в электричество, батареи известны своим долгосрочным хранением этой энергии, а кабели необходимы для их объединения.Менее признанной, но не менее важной для любой солнечной батареи является плата диодов, точка на каждом кабельном соединении, которая поддерживает линейный поток энергии от панели к ячейке хранения, предотвращая любое изменение направления тока. Все диодные платы работают по существу одинаково, пропуская ток только тогда, когда их катоды заряжены отрицательно, но это не означает, что все они равны. Полностью полиимидные диодные платы Fralock, усовершенствованные нашей технологией бесклеевого ламинирования (ALT), оптимально подходят для применения в аэрокосмической отрасли благодаря своей прочной, но гибкой конструкции, легкости, но высоким электрическим характеристикам, а также способности рассеивать электростатический заряд.

Любой электронный компонент в космосе должен быть защищен от статических зарядов, которые легко накапливаются в сухом вакууме, но с таким большим количеством энергии, проходящей через них, диодные платы являются одними из наиболее уязвимых. Некоторые производители управляют статическим электричеством, покрывая диодные платы электропроводящей краской, но это хрупкое решение, которое может трескаться, отслаиваться, теряться во время запуска и требует деликатного обращения и дорогостоящей обработки. Другие производители добавляют провода заземления, добавляя еще один элемент риска или отказа. Fralock обходит эти риски, механически прикрепляя слой полиимида, рассеивающего статическое электричество, с нашим ALT к верхней поверхности, делая его физической частью самой платы диода.

Большинство производителей используют полиимиды при создании диодных плат, но должны использовать клейкий материал, такой как ПТФЭ, для связывания слоев с целью ограждения схем платы. Добавленный клеевой слой увеличивает риск и снижает производительность. ALT Fralock полностью связывает слои друг с другом, по сути заключая схемы в один прочный лист изоляции, тем самым снижая риск и повышая производительность.

Отсутствие клея дает ряд преимуществ. В то время как другие платы из полиимидных диодов имеют тенденцию расслаиваться или разламываться под нагрузкой, наши платы можно сгибать и скручивать без снижения производительности или риска повреждения. На них не влияют уровни излучения, которое может разрушить ПТФЭ, качество, которое является неотъемлемой частью компонентов, подвергающихся воздействию нефильтрованного солнечного излучения. Все наши платы из полиимидных диодов выдерживают температуры от -269 ° C до 220 ° C (от -516,2 ° F до 428 ° F).

Использование ALT также позволяет нашим диодным платам иметь примерно две трети объема и веса других полиимидных версий, что является преимуществом для аэрокосмических приложений, которые имеют чрезвычайно ограниченное пространство и вес, а затраты на запуск составляют тысячи долларов за фунт.

Как и остальные изделия из нашего бесклеевого полиимидного ламината, наши диодные платы прочнее, эластичнее, производительнее и лучше подходят для использования в космосе, чем что-либо другое на рынке.

Наши гибкие и жесткие гибкие печатные платы соответствуют стандарту IPC-6013D: квалификация и рабочие характеристики гибких / жестко-гибких печатных плат


Чтобы получить дополнительную информацию о нас или начать обсуждение вашего проекта, нажмите на наш запрос предложения или позвоните по телефону 1-800-FRALOCK (372-5625)

Цепь управления бикарбонатным диодом соды для 7-сегментного дисплея

[Хейлз] какое-то время выполнял задание по изготовлению собственных диодов и их использованию, и теперь ему удалось создать диоды из бикарбоната натрия и воды, алюминиевой ленты и паяной меди. Объединив 49 из них, он собрал схему управления на бикарбонатных содовых диодах для 7-сегментного дисплея, способного отображать цифры от 0 до 9.

Он берет идею своего диода от электролитических конденсаторов. Простой электролитический конденсатор, сделанный своими руками, имеет алюминиевый лист, погруженный в жидкий электролит. Алюминий и проводящий электролит - это две пластины конденсатора. Диэлектрик - это слой оксида алюминия, который образуется на алюминии при правильной полярности, предотвращая прохождение тока.Но если вы поменяете полярность, этот оксидный слой разрушится и течет ток. Для [Хейлса] это звучало так, как будто он также может действовать как диод, и поэтому он приступил к работе, проводя множество экспериментов и уточнений, пока не убедился, что у него есть что-то, что работает достаточно хорошо.

В конце концов, он придумал диод, который начинается с медной основы, покрытой припоем, чтобы защитить медь от его бикарбоната натрия и водного электролита. Поверх этого идет кусок алюминиевой ленты, но он электрически изолирован от него.Затем наносится электролит так, чтобы он частично попадал на припой, а частично на алюминиевую ленту. Оксид образуется между электролитом и алюминием, обеспечивая переход диода. Подключения производятся к припаянной меди и к алюминию.

Чтобы по-настоящему испытать его, он собрал схему рулевого управления для семисегментного дисплея. Для этого он сделал матрицу из своих диодов. Матрица состоит из семи столбцов, по одному на каждый сегмент дисплея. Затем идет десять строк, по одной на каждую цифру от 0 до 9.Число 1, например, требует только двух сегментов, чтобы загореться, и поэтому для строки, представляющей 1, есть только два диода, то есть две капли электролита, где строки перекрывают столбцы для желаемых сегментов. Столбцы постоянно подключены к своим сегментам, поэтому окончательное соединение необходимо выполнить только путем подачи питания на соответствующий ряд диодов. Вы можете увидеть, как [Хейлз] демонстрирует это на видео под перерывом.

Одна проблема, которую обнаружил [Хейлс], заключается в том, что диоды работают немного медленнее из-за их емкостной природы, но он ничего не может с этим поделать.Однако еще одна проблема, которую он пытался решить, но еще не нашел решения, заключается в том, что капли электролита высыхают, и их необходимо тщательно снова смачивать. Так что, хотя это еще не метод для постоянных диодов, мы восхищаемся настойчивостью и изобретательностью [Хейлза], и если он будет продолжать, он, несомненно, найдет решение.

А пока ознакомьтесь с его предыдущими экспериментами с диодами из оксида меди. И если вы хотите увидеть схему рулевого управления, сделанную с использованием обычных диодов, то мы ранее говорили о схеме [Фрэн], в которой используются декадные счетчики 555 и 4017B для обратного отсчета дисплея до 0.

Светодиодная лента

, способ производства светодиодной ленты и светодиодной ленты

Светодиодные ленты (далее светодиодные ленты), в частности светодиодные ленты, в которых светодиодные микросхемы установлены на гибких печатных платах (также называемых гибкими печатными платами) с помощью технологии chip-on-board (COB), должны имеют инкапсуляцию, которая герметизирует светодиодные чипы, включая печатную плату, и таким образом защищает их от механических повреждений, пыли, воды и других внешних воздействий. Такое инкапсулирование обычно производится с помощью заливки полиуретаном (ПУ) или силиконом. Светодиодные чипы в настоящее время включают в себя как светоизлучающие полупроводниковые тела, снабженные корпусом, например, с пластиковым корпусом на основе выводной рамки (например, светодиоды SMD PLCC2, светодиоды PLCC4 SMD или светодиоды PLCC6 SMD), которые установлены на гибкой печатной плате. плату, а также светоизлучающие полупроводниковые тела без кожуха, которые устанавливаются на гибкой печатной плате. Здесь светоизлучающие полупроводниковые тела могут быть основаны на неорганических или органических электролюминесцентных материалах.

Недостатком традиционных методов заливки является то, что имеющиеся средства заливки имеют низкую степень автоматизации и, следовательно, низкий уровень производительности, а также ограничения в отношении длины производимых светодиодных лент. Производство «бесконечных» светодиодных лент невозможно при существующей на сегодняшний день технологии герметизации.

Преимущества непрерывно производимых светодиодных лент вышеупомянутого типа дают следующие существенные преимущества:

    • резка на месте заказчиком; адаптация к длине под клиента;
    • возможность обеспечения большой длины, необходимой, например, для транспортных средств и средств в транспортном секторе и в архитектуре;
    • снижение затрат за счет более высокой степени автоматизации.

Экономичные базовые профили могут быть произведены посредством экструзии или совместной экструзии металлических или пластиковых профилей, особенно предпочтительно в бесконечном процессе на катушке и / или на гораздо более длинные длины, чем это было возможно ранее, любой формы и цвет. В тех случаях, когда здесь и далее делается ссылка на экструзию, этот термин будет также последовательно включать соэкструзию металла или пластика в дополнение к моноэкструзии.

Изобретение относится к

а) способу изготовления светодиодной ленты или бесконечной светодиодной ленты, имеющему следующие этапы способа:

    • изготовление упругого профиля основания и закатание упругого основания. профиль на первой катушке;
    • производит светодиодную ленту, которая содержит гибкую проводящую ленту (гибкую печатную плату), заполненную светоизлучающими диодными (СИД) чипами, и наматывает светодиодную ленту на второй катушке;
    • разворачивание базового профиля с первого барабана; разворачивание светодиодной ленты со второй катушки и вставка светодиодной ленты в базовый профиль; и
    • закрытие светодиодной ленты в основном профиле с помощью заливочного компаунда и / или с помощью покровного профиля.
      b) В варианте осуществления способа согласно а) упругий базовый профиль получают посредством экструзии профиля.
      c) В варианте осуществления способа в соответствии с a) или b) упругий основной профиль изготавливается по существу из термопластичного эластомера (TPE) (например, термопластичного эластомера на основе уретана (TPU)).
      d) В варианте осуществления способа согласно а) или b) упругий основной профиль изготавливается по существу из материала ПВХ, в частности мягкого материала ПВХ, или по существу из другого упругого термопластического материала, или по существу из упругого термореактивного материала.
      e) В варианте осуществления способа согласно любому из пунктов от a) до d) состояние поверхности материала основного профиля, в частности его поверхностное натяжение, модифицируется с помощью короны, плазмы, химический и / или механический процесс для улучшения адгезии заливочной массы к основному профилю.
      f) В варианте осуществления способа согласно любому из пунктов от а) до е), по меньшей мере, один полиуретановый материал, например, предпочтительно содержится, по меньшей мере, частично.
      g) В варианте осуществления способа согласно любому из пунктов от a) до f) светодиодную ленту предпочтительно герметизируют перед вставкой в ​​базовый профиль.

В варианте осуществления способа согласно любому из пунктов от а) до g) светодиодная лента фиксируется в базовом профиле с помощью соединительного слоя, в частности, с помощью двусторонней липкой ленты или с помощью клеевого слоя.

h) В варианте осуществления способа согласно любому из пунктов от a) до g) основной профиль, снабженный светодиодной лентой и заливочным компаундом, и / или покровный профиль обрабатывают в печи для закалки и / или сушки, а готовую светодиодную ленту затем разрезают на заданные отрезки или наматывают на третью катушку.

Изобретение также относится к

i) светодиодной ленте, в которой сворачиваемая светодиодная лента, содержащая гибкую проводящую ленту (гибкую печатную плату), заполненную светодиодными (LED) микросхемами, закреплена на упругой катящейся основе. профиль и покрыт заливочным компаундом и / или покровным профилем, в частности роликовым покровным профилем.
j) В варианте реализации светодиодной ленты в соответствии с пунктом i) упругий основной профиль изготавливается посредством экструзии профиля.
k) В варианте осуществления согласно пункту i) или j) упругий основной профиль содержит термопластичный эластомер (TPE) (например, термопластичный эластомер на основе уретана (TPU)).
l) В другом варианте осуществления согласно пункту i) или j) упругий основной профиль содержит материал ПВХ, в частности мягкий материал ПВХ, или другой упругий термопластический материал, или упругий термореактивный материал.
m) В варианте осуществления согласно любому из пунктов i) - l) заливочный компаунд производится по меньшей мере из одного полиуретана.
м) В варианте осуществления согласно любому из пунктов i) - m) светодиодная лента ( 323 ) герметизируется отдельно.
n) В варианте осуществления согласно любому из пунктов i) - n) светодиодная лента наматывается на катушку.

Предпочтительные варианты осуществления светодиодной ленты (светодиодной ленты), в частности для использования в светодиодных лентах такого типа, описаны в пунктах формулы 1 до 5 . Еще один способ изготовления светодиодных лент, производимых «бесконечно», описан в пункте 6 .Преимущественные разработки способа описаны в пунктах формулы изобретения с 7 до 16 . Светодиодная лента, производимая «бесконечно», описана в пункте 17 . Преимущественные разработки светодиодной ленты описаны в пунктах формулы изобретения с 18 по 28 . Раскрытие формулы изобретения включено в описание посредством прямой ссылки.

Бесконечное производство светодиодных лент такого типа, помимо уже упомянутых выше преимуществ, также дает следующие существенные преимущества:

    • возможность интеграции систем крепления;
    • возможность интеграции линзовой техники;
    • свободы цвета, формы и геометрии;
    • возможность интеграции управления теплом.

Способ, светодиодная лента и светодиодная лента будут объяснены более подробно ниже на основе примерных вариантов осуществления в связи с фиг. С 1 по 19, где:

ФИГ. 1 показывает схематическое изображение в перспективе светодиодной ленты, изготовленной описанным здесь способом;

РИС. 2 показывает схематическое изображение установки для герметизации светодиодной ленты;

РИС. 3 a от до 3 h показаны виды в перспективе (см. Фиг.3 a от до 3 c и 3 h ) или поперечные сечения (см. Фиг. 3 d до 3 g ) различных вариантов базовых профилей 1 на схематическом изображении;

РИС. 4 - схематическое изображение в перспективе базового профиля с технологией T-образной гайки;

РИС. 5 - схематическое изображение варианта установки для инкапсуляции для осуществления способа;

РИС. 6 и 7 - схематические изображения видов в разрезе двух вариантов реализации светодиодной ленты с ламинированной на нее функциональной пленкой;

РИС. С 8 по 11 схематично показаны виды в разрезе четырех различных вариантов светодиодной ленты с основным профилем и закрывающим профилем;

РИС. 12 - схематическое изображение примерного варианта осуществления устройства для герметизации посредством базового профиля и закрывающего профиля;

РИС. 13 показывает схематическое изображение вида сбоку гофрированной светодиодной ленты для использования в светодиодной ленте;

РИС. 14-17 показывают схематическую иллюстрацию способа и устройства для производства четырех вариантов гофрированной светодиодной ленты;

РИС.18 - схематическое изображение сечения другого варианта осуществления светодиодной ленты с основным профилем;

РИС. 19 показано схематическое изображение вариантов паяных соединений светодиодной ленты.

В различных примерных вариантах осуществления, варианты и конструкции, подобные и функционально подобные составные части в каждом случае снабжены одинаковыми ссылочными позициями на всех чертежах. Фигуры принципиально не показаны в масштабе. Пропорции различных составных частей относительно друг друга не соответствуют реальной ситуации.Например, относительно небольшие элементы показаны в увеличенном размере для улучшения иллюстрации, и наоборот.

В способе, представленном здесь, упругий основной профиль 1 (см., Например, фиг.1), предпочтительно состоящий, по существу, из термопластичного эластомера (ТПЭ) (например, термопластический эластомер на основе уретана (ТПУ)) или, по существу, из материала ТПЭ. или другой упругий основной профиль, предпочтительно состоящий по существу из алифатического или ароматического полиуретана (PU) или содержащий алифатический или ароматический полиуретан (PU), предпочтительно получают посредством экструзии профиля.Также возможно, что основной профиль состоит по существу из ПВХ-материала, в частности из мягкого ПВХ-материала, или из практически ПВХ-материала, в частности из мягкого ПВХ-материала. Упругие термореактивные материалы (такие как ненасыщенный полиэфир (UP)), а также другие термопластические материалы (например, полиметилметакрилатный (PMMA) материал и поликарбонатный (PC) материал), которые, например, сохраняют эластичность с помощью добавок или подходящих смесей, даже в отвержденное состояние, при котором эти материалы являются пластичными и предпочтительно раскатываемыми, также пригодны.

Термины «термопластичный эластомерный материал», «термореактивный материал» и «термопластический материал» в настоящем контексте также включают материалы, которые состоят по существу из, по меньшей мере, одного термопластичного эластомерного материала, по меньшей мере, одного термореактивного материала и / или по меньшей мере одного термопластического материала , например, соответствующие композитные материалы.

Упругий основной профиль 1 изготавливается предпочтительно с толщиной стенки от 1 мм до 3 мм, предпочтительно от 1 мм до 2 мм (включая предельные значения), в частности, с использованием алифатического или ароматического полиуретана (PU ) для изготовления базового профиля 1 .

Этот основной профиль 1 предпочтительно свернутый; он может быть произведен в широком диапазоне различных геометрических форм и цветов, что дает большую свободу дизайна.

После экструзии основного профиля 1 состояние поверхности, например поверхностное натяжение материала основного профиля, может быть изменено, например, с помощью коронного разряда, плазмы, химического и / или механического процесса. . При необходимости, таким образом, может быть достигнута улучшенная адгезия между основным материалом профиля, предпочтительно материалом TPE или TPU или другим из вышеупомянутых материалов, которые могут быть успешно использованы, и заливочным компаундом 2 , предпочтительно материалом PU, который используется для заливки, то есть герметизации, светодиодных чипов 3, , включая гибкую печатную плату.

Вместо TPE использование других пластиков, подходящих для описанной цели (например, термопластичного полиуретана (TPU, предпочтительно алифатический или ароматический полиуретан (PU)) и PVC), подходящих тканей и / или подходящих металлов (например, алюминий и медь) в первую очередь можно использовать для экструзии основного профиля 1 .

В представленном здесь способе основной профиль 1 сначала изготавливается предпочтительно на катушке произвольной длины посредством экструзии.Это возможно с разной геометрией поперечного сечения и разным цветом.

Преимущественные разработки способа будут объяснены более подробно в дальнейшем, при этом порядок и нумерация разработок не предназначены для отражения какого-либо ранжирования важности.

В способе, показанном на фиг. 1 заливочный компаунд 2 , который, например, состоит из вышеупомянутого материала, предпочтительно из полиуретана, заливается в основной профиль 1 через сопло 23 , расположенное над основным профилем 1 .Светодиодная лента 323 уложена в базовый профиль 1 и содержит множество светодиодных чипов 3 , расположенных на гибкой проводящей ленте (гибкая печатная плата) 32 . Базовый профиль 1 изготавливается, например, из материала TPE или материала TPU, предпочтительно из алифатического или ароматического полиуретана (PU). Светодиодная лента 323 может быть закреплена в базовом профиле, например, с помощью двусторонней клейкой ленты или с помощью соединительного слоя другого типа.

В первом преимущественном развитии способа основной профиль 1 вводится в заливочную установку 20 с барабана 11 , который, в частности, предназначен для хранения и транспортировки. Гибкая проводящая лента 32 (гибкая печатная плата), заполненная светодиодными чипами 3 , то есть светодиодная лента 323 , вводится через подходящие направляющие средства (не показаны) в базовый профиль 1 , а именно локально перед установкой для заливки 20 - по выбору аналогично с катушки 33 , предназначенной, в частности, для хранения и транспортировки, и закрепленной в основном профиле 1 , например, с помощью двусторонней клейкой ленты (не показана на рисунки) или другой вид соединительного слоя, в частности клеевой слой.

Эти два компонента (основной профиль 1 и токопроводящая лента 32 со светодиодными чипами 3 ) проходят через заливочное устройство 20 , а основной профиль 1 заполняется заливочным компаундом 2 , желательно с полиуретановым материалом. Например, силиконовый материал также можно использовать в качестве заливочного компаунда 2 . Базовый профиль 1 , залитый таким образом, со светодиодными чипами 3 на гибкой печатной плате 32 , расположенной в нем, проходит из заливочного устройства 20 непосредственно в печь для закалки и / или сушки 4 для отверждения заливочного компаунда 2 , а затем наматывается в виде готовой «бесконечной» светодиодной ленты 5 на катушку 55 , предназначенную, в частности, для хранения и транспортировки, или, альтернативно, нарезается до желаемой длины. Для полноты картины следует отметить, что описанный способ не ограничивается производственным процессом, который объясняется здесь в качестве примера, но последовательность процесса может быть изменена и, например, вместо печи для закалки и / или сушки 4 , все заливочное оборудование 20 расположено в камере закалки и / или сушки, или, например, готовая светодиодная лента не скручивается, а, например, изготавливается произвольной длины по индивидуальному заказу.

Заливочный компаунд 2 может быть многослойным и состоять из множества слоев различных типов.

Например (см. Фиг.18), прозрачная, то есть прозрачная, в частности кристально чистая нижняя заливка 21 (например, прозрачный полиуретан) может быть покрыта полупрозрачным, то есть пропускающая или непрозрачная верхняя заливка 22 (например, диффузный полиуретан, например, с помощью подходящего наполнителя), например, для гомогенизации излучаемого света. Вариант реализации заливочного компаунда 2 такого типа обеспечивает особое преимущество, заключающееся в том, что световые пятна, в частности, создаваемые светодиодными чипами, расположенными на расстоянии друг от друга, могут быть сделаны «невидимыми» снаружи, и, следовательно, светодиодная лента может выглядят как непрерывно однородно излучающая светящаяся лента снаружи. Для этой цели предпочтительно от 60 до 90%, особенно предпочтительно от 70 до 90% всей заливочной массы 2 , то есть нижней заливки, может быть выгодно первоначально нанесено в виде прозрачной заливки (например, из прозрачного полиуретана или прозрачного силиконовый материал), а оставшиеся от 10 до 40% или от 10 до 30% заливочной массы, то есть верхняя заливка, могут быть снабжены светорассеивающим наполнителем, а затем нанесены на нижнюю заливку, чтобы сделать это часть заливочного компаунда полупрозрачная.Таким образом, можно добиться значительной экономии материала и, следовательно, затрат на наполнитель. В то же время, поглощение света заливочным компаундом 2 можно поддерживать на низком уровне. Верхняя заливка, например, также производится на основе полиуретана или силикона. Например, порошки, образованные из оксида кремния, оксида циркония, оксида алюминия, оксида титана и / или стекла, подходят в качестве светорассеивающего наполнителя.

Один или несколько, в частности, частично окрашенных в разные цвета заливочных слоев также могут быть нанесены в качестве заливочного компаунда 2 .

Во втором предпочтительном варианте осуществления способа после вставки и фиксации гибкой проводящей ленты 32 , заполненной светодиодными чипами 3 , то есть светодиодной лентой 323 , в основном профиле 1 , основной профиль 1 герметизирован закрывающим профилем 7 (см. фиг. 8-11), который предпочтительно изготавливается по очереди посредством экструзии профиля вместо герметизации заливочным компаундом 2 , как и случай в первой разработке, как описано выше.Покрывающий профиль 7 может быть упругим.

Здесь покровный профиль 7 преимущественно может содержать или состоять из одного или нескольких материалов, описанных выше в сочетании с основным профилем 1 , в частности, ударопрочным ПММА или УФ-стабилизированным ПК, и является проницаемым, по крайней мере, в регионах - для света, создаваемого рассматриваемой светодиодной лентой.

Базовый профиль 1 и закрывающий профиль 7 можно легко и, следовательно, экономично соединять друг с другом, например, вставляя один в другой, например, по принципу гребня и паза (см. ИНЖИР.8), защелкиваясь друг на друге (см. Фиг. 9-11), посредством прессования, посредством клеевого соединения и / или посредством сварки.

Покрывающий профиль 7 может преимущественно иметь оптические функции, например, спроектированный таким образом, чтобы он имел эффект линзы (см. Фиг.10, часть линзы 9 ) и / или эффект отклонения луча (см. Фиг. 11, часть отражателя 10 ), или снабжена диффузорами для гомогенизации излучения.

Гибкая проводящая лента 32 , заполненная светодиодными чипами 3 , может быть герметизирована, например, с помощью процесса лакирования, полимерного покрытия, париленового покрытия и т.п., например, для защиты от брызг. однако такой вид не обеспечивает достаточной защиты от механических воздействий и / или более грубых погодных воздействий.Эту защитную функцию в этой модификации выполняет защитный профиль 7 вместе с базовым профилем 1 . Таким образом, высокие классы защиты IP могут быть обеспечены простым и, следовательно, экономически выгодным способом.

РИС. 12 показано схематическое изображение примерного варианта осуществления установки для герметизации с помощью основного профиля 1 и закрывающего профиля 7 в соответствии со вторым развитием способа. Базовый профиль 1 и закрывающий профиль 7 , как и светодиодная лента 323 , каждый разматывается с соответствующей катушки 11 , 77 и 33 соответственно, предназначенных, в частности, для хранения и транспортировки. , и сводятся вместе с помощью подходящих направляющих (не показаны) таким образом, что светодиодная лента 323 вводится в базовый профиль 1 , а затем закрывающий профиль 7 устанавливается на базовый профиль 1 .Основной профиль , 1, и закрывающий профиль , 7, прижимаются друг к другу и соединяются в последующем соединительном устройстве 8 , которое, например, содержит два ролика, расположенных один над другим. Процесс соединения может включать прессование (например, с помощью принципа паз и паз), приклеивание, сварку и т. п. основного профиля 1 и закрывающего профиля 7 . Печь для закалки и / или сушки 4 , предусмотренная на этом оборудовании и расположенная после соединительного устройства 8 , может быть исключена, если после соединения закрывающего профиля 7 с основным профилем 1 нет необходимость в стадии отверждения или сушки, например, для потенциального соединительного слоя (например, клеевого слоя) между двумя профилями, или для потенциального герметизирующего слоя для гибкой проводящей ленты 32 , заполненной светодиодными чипами 3 .После прохождения через печь для закалки и / или сушки 4 или, если такая печь не требуется по вышеуказанным причинам, после прохождения через соединительное устройство 8 , «бесконечная» светодиодная лента 5 Изготовленный таким образом наматывается на дополнительную катушку 55 , предназначенную, в частности, для хранения и транспортировки.

В третьем предпочтительном развитии способа первое и второе предпочтительные варианты совмещены друг с другом. Здесь базовый профиль 1 , снабженный в соответствии с первым преимущественным развитием заливочным компаундом 2 (возможные различные варианты, как описано выше), дополнительно предоставляется в соответствии со вторым преимущественным вариантом выполнения с закрывающим профилем 7 . Это проиллюстрировано в качестве примера на фиг. 8, где здесь базовый профиль 1 не полностью заполнен заливочной массой 2 . Однако возможно и полное заполнение основного профиля 1 заливочной массой 2 .Герметизирующий компаунд 2 может быть многослойным, как описано выше в объяснении первой выгодной разработки с подробным описанием различных примеров.

Комбинация этого типа основного профиля 1 , заливочного состава 2 и закрывающего профиля 7 может обеспечить особые преимущества, особенно в регионах, подверженных сильному УФ-излучению и / или поверхностной нагрузке, в частности, ветру и песку. . Защитный профиль 7 , изготовленный, например, из ПММА, в этом случае защищает полиуретановую заливку от вредных воздействий окружающей среды и погодных условий и, таким образом, значительно увеличивает срок службы соответствующей светодиодной ленты. Защитный профиль 7 может быть сконструирован таким образом, чтобы после истирания под воздействием окружающей среды и погодных условий его можно было легко заменить на новый. Следовательно, не нужно менять всю светодиодную ленту, вместо этого нужно менять только закрывающий профиль 7 , что связано со значительной экономией средств.

Порядок описанных выше разработок не предназначен для отражения какой-либо оценки относительной значимости разработок. Он был выбран чисто случайно.

Следующие ниже описания, если прямо не указано иное, относятся ко всем трем из вышеупомянутых выгодных разработок:

Благодаря универсальности экструзии профиля, можно с минимальными затратами получить универсальные геометрические формы базового профиля и покровного профиля (см. Фиг. 3). a от до 3 h , на которых схематично показаны виды в перспективе (см. Фиг. 3 a от до 3 c и 3 h ) и виды в разрезе (см. Фиг. 3 d -3 g ) различных вариантов базовых профилей 1 . Следующие фигуры попарно объединены: 3 a / 3 d ; 3 b / 3 e ; 3 c / 3 f и 3 g / 3 h ).

Экструдированные базовые профили 1 и / или закрывающие профили 7 могут быть легко оснащены дополнительными элементами, такими как монтажные петли (см. РИС. 3 g и 3 h ) или другими монтажными элементами, в частности в так называемый поточный метод без значительных дополнительных этапов процесса.

Например, металлический стержень или другой усиливающий элемент может быть расположен в выступе 12 базового профиля 1 , изображенного на фиг. 3 g и 3 h , например, для их усиления / придания жесткости. Встроенная металлическая планка также может способствовать лучшему отводу тепла. Также возможна интеграция источника энергии или электроники / функции управления.

Также возможна интеграция технологии T-образной гайки в экструдированный основной профиль (см. РИС.4, на котором схематично изображен вид в перспективе базового профиля, выполненного таким образом). Таким образом, монтажные приспособления могут быть созданы поточным методом, который, среди прочего, может позволить изготавливать целые светильники из барабана.

Еще одна выгодная дополнительная опция, ставшая возможной благодаря представленному способу, заключается в том, что интеграция дополнительных элементов, например, посредством поточного ламинирования функциональной пленки 6 возможна технически простым способом, предпочтительно также через катушка 66 (см. ФИГ.5, где схематично показан вариант установки для инкапсуляции). Например, можно использовать полиметилметакрилатную (ПММА) пленку, поликарбонатную пленку или полипропиленовую пленку (или другие подходящие прозрачные пленки), которые предотвращают изменение положения цвета при прямом контакте с полиуретаном. Также возможна установка других видов функциональных слоев поточным методом.

В способе, показанном на фиг. 5, в дополнение к способу, описанному выше в связи с фиг. 2, функциональная пленка 6 разматывается с дополнительной катушки 66 , предназначенной, в частности, для хранения и транспортировки, и направляется через подходящие направляющие средства (не показаны) на светодиодные кристаллы 3 светодиодной ленты 323 .После прохождения через печь для закалки и / или отверждения 4 полученная таким образом «бесконечная» светодиодная лента 5 наматывается на дополнительную катушку 55 , предназначенную, в частности, для хранения и транспортировки.

Функциональная пленка 6 также может быть вставлена ​​соответствующим образом способом, описанным выше в связи с фиг. 12.

В устройствах инкапсуляции, описанных в связи с фиг. 2, 5 и 12, печь для закалки и / или сушки 4 , расположенная ниже по потоку от заливочного устройства 20 или соединительного устройства 8 , в качестве альтернативы может быть опущена, если применимо, а устройство, содержащее барабаны 11 , 33 и 55 и, если применимо, 66 и / или 77 , в зависимости от случая, заливочное устройство 20 , в зависимости от случая, соединительное устройство 8 и направляющие средства (не показаны) могут быть расположены как целиком в закалочной или сушильной камере.

Пленка, ламинированная на светодиодные микросхемы, например пленка из ПММА (например, для предотвращения смещения цвета), может быть ламинирована поверх светодиодных микросхем преимущественно точным способом или, если желательно, с небольшим выступом, например что боковые поверхности светодиодных кристаллов частично или полностью покрыты функциональной пленкой (см. фиг. 6 и 7, на которых показаны схематические виды в разрезе готовых светодиодных лент с ламинированной функциональной пленкой 6 ). Такая (разделительная) пленка напечатана на светодиодных чипах во время заливки основного профиля.(Разделительная) пленка может быть цветной. Он может быть выполнен альтернативно или дополнительно для гомогенизации света, излучаемого светодиодными кристаллами, или в виде линзы. Пленка такого типа может альтернативно или дополнительно иметь светорассеивающие и / или светоотражающие свойства. Пленка такого типа также может обеспечивать «защиту от бликов», которая, например, достигается за счет интегрированной светопреломляющей структуры или зернистости. Подобные свойства создают значительные преимущества для освещения транспортных средств, таких как грузовые автомобили, прицепы, караваны и т. Д.

Еще одна полезная дополнительная опция, которая стала возможной благодаря представленному способу в соответствии с первой разработкой, состоит в том, что устойчивость продукта к царапинам может быть значительно улучшена с помощью устойчивой к царапинам пленки или пленки, снабженной царапинами. защитное покрытие, нанесенное в качестве верхнего слоя на герметик 2 . Пленка этого типа может быть нанесена, в частности ламинирована, на композит, образованный из основного профиля 1 , светодиодной ленты, в зависимости от применимости функциональной пленки 6 , заливочного компаунда 2 и, если применимо, других компонентов светодиода. лента заливочного компаунда 2 поточным методом до или после затвердевания.Таким образом, можно использовать приложения, требующие высокой устойчивости к царапинам. Примером могут служить светящиеся ленты, встроенные в поверхность пола. Пленка такого типа может альтернативно или дополнительно обладать светорассеивающими и / или светоотражающими свойствами. Пленка такого типа также может обеспечивать «защиту от бликов», которая, например, достигается за счет интегрированной светопреломляющей структуры или зернистости. Подобные свойства создают значительные преимущества для освещения транспортных средств, таких как грузовые автомобили, прицепы, караваны и т. Д.

Вместо устойчивой к царапинам пленки или пленки с покрытием, устойчивым к царапинам, можно использовать устойчивый к царапинам лак, например, полиуретановый (ПУ) лак, или сильно сшитый и, следовательно, устойчивый к царапинам полиуретан. слой можно наносить поточным методом. Самый верхний слой, наносимый поточным способом, устойчивый к царапинам или нет, может быть сконструирован для гомогенизации света, излучаемого светодиодными чипами, или может быть выполнен в виде линзы. Такой слой может быть прозрачным, полупрозрачным, гомогенизирующим или окрашенным. Самый верхний слой такого типа может также обеспечить оптические или качественные преимущества, если, например, указанным слоем должны быть покрыты любые включения воздуха (например, из-за образования пузырьков) в герметизирующем компаунде 2 .

Представленный здесь способ подходит для производства светодиодных лент с упругим основным профилем 1 , который изготавливается методом экструзии, на котором размещается гибкая печатная плата (гибкая печатная плата) 32 , предпочтительно изготовленная из полиимида и имеющие светодиодные чипы на плате (COB) 3 , которые для защиты светодиодных чипов 3 , включая гибкую печатную плату 32 , от механических воздействий и погодных условий,

    • герметизируется гибким герметизирующим компаундом 2 , особенно предпочтительно полиуретановым материалом (например, силиконовый материал также предпочтителен), например, как описано выше (см. Фиг.1, 6 и 7) или
    • герметизирован гибким закрывающим профилем 7 , изготовленным посредством экструзии, например, как описано выше (см. Фиг. 9-11), или
    • оба герметизированы гибким герметизирующим компаундом 2 , особенно предпочтительно из полиуретана (например, также предпочтителен силиконовый материал), например, как описано выше, и уплотняется гибким закрывающим профилем 7 , полученным посредством экструзии, например, как описано выше (см. . 8).

Базовый профиль 1 предпочтительно изготавливается из материала и имеет толщину стенки, как уже было описано выше в связи с описанием способа его изготовления (см. Второй, третий и четвертый абзацы после краткое описание рисунков). Между основным профилем 1 и гибкой печатной платой 32 может быть расположена двусторонняя клейкая лента или другой вид клеевого слоя (не показан на фигурах).Функциональная пленка 6, , например разделительная пленка для предотвращения смещения положения цвета, может быть расположена между светодиодными кристаллами 3 и заливочной массой 2 . Функциональная пленка 6 может альтернативно или дополнительно иметь свойства гомогенизации света, светорассеяния и / или фокусировки света. Базовый профиль 1 может быть оснащен металлическими элементами, например металлическими стержнями, или наполнителями, улучшающими теплоотвод светодиодных чипов 3 .Кроме того, базовые профили 1 могут содержать монтажные элементы, которые упрощают установку герметизированных светодиодных лент.

Базовые профили могут быть сконструированы с различными свойствами в различных областях поперечного сечения, например, посредством совместной экструзии. Например, задняя боковая стенка 12 базового профиля 1 и, следовательно, задняя сторона светодиодной ленты 5 может быть непроницаемой для света, а боковые стенки 13 , 14 основания профиль 1 может быть проницаемым для света, чтобы позволить боковое излучение света светодиодной ленты 5 .

Экструдированные профили, используемые в качестве базового профиля, могут иметь теплоотводящие свойства, будучи снабжены одной или несколькими подходящими добавками, и, таким образом, могут способствовать во время работы светодиодных лент улучшенному отводу тепла от светодиодных чипов и могут продлить срок службы от этого и / или повысить производительность светодиодных лент. Например, может быть, что предусмотрена только задняя боковая стенка 12 базового профиля 1 или просто контактная поверхность базового профиля 1 , то есть светодиодной ленты 5 . с эффективными теплопроводными добавками, например металлическими или керамическими добавками (см. ФИГ.18), например, путем совместной экструзии. Посредством варианта осуществления такого типа могут быть достигнуты гораздо более высокие световые потоки / люмены, а также может быть увеличен срок службы светодиодных кристаллов за счет улучшенного управления теплом. Материалом для задней стенки 12 базового профиля 1 , разработанного таким образом, является, например, ALCOM TCE PC 5020 15011 от компании Albis Plastic GmbH.

Внутренние стороны основного профиля могут быть оборудованы или сформированы так, чтобы они были, по крайней мере, частично отражающими, например, отражающие пленки (например, металлизированные пленки из ПЭТ) можно экономично ламинировать в процессе экструзии.

Покровный профиль 7 по выбору изготавливается предпочтительно из ударно-модифицированного ПММА или УФ-стабилизированного ПК.

В варианте осуществления вышеописанной светодиодной ленты гибкая проводящая лента 32, сконструирована таким образом, что она гофрирована, по меньшей мере, в продольном направлении L светодиодной ленты 323 - и, следовательно, также, по меньшей мере, вдоль продольное направление светодиодной ленты 5 , а также базового профиля 1 - по отношению к монтажной поверхности M светодиодной ленты 323 .Другими словами, гибкая проводящая лента , 32, сконструирована таким образом, что светодиодная лента , 323, , по крайней мере, в продольном направлении L, имеет гофр относительно монтажной поверхности M для светодиодной ленты . 323 .

Такая конструкция гибкой проводящей ленты 32 , среди прочего, обеспечивает значительное преимущество, заключающееся в том, что светодиодная лента 5 имеет значительно улучшенные свойства изгиба, в частности, параллельно монтажной поверхности M, поскольку проводящая лента 32 из-за гофрирования может сжиматься с внутренней стороны изгиба и может выступать по внешней стороне изгиба.

Кроме того, в результате такой конструкции гибкой проводящей ленты 32 , среди прочего, обеспечивается значительное преимущество, заключающееся в том, что механическое напряжение внутри светодиодной ленты 5 вызвано различными тепловыми расширениями или усадками компонентов в Светодиодная лента 5 (базовый профиль 1 , герметик 2 , светодиодная лента 323 и т. Д.), Которая может привести к повреждению из-за разрыва гибкой проводящей ленты 32 , может быть значительно уменьшена.Это тем более важно, чем длиннее производятся светодиодные ленты. Разница температур, например, в случае применения вне помещений и связанные с ними напряжения, вызванные расширением или усадкой, представляют собой серьезную проблему для длинных герметизированных светодиодных лент. Раньше эта проблема в длинных («бесконечно производимых») светодиодных лентах оставалась практически нерешенной проблемой. Известные системы герметизации допускают использование только очень ограниченной длины светодиодных лент, поскольку с увеличением длины светодиодной ленты возрастают механические напряжения внутри светодиодной ленты, вызванные различными тепловыми расширениями или усадками.

Еще одно преимущество, вытекающее из такой конструкции гибкой проводящей ленты 32 , заключается, среди прочего, в том, что расстояние между светодиодными чипами 3 в светодиодной ленте 5 может быть легко уменьшено. Таким образом можно получить более однородные легкие решения.

Термин «гофрированный» в данном контексте следует понимать как означающий любую форму гибкой проводящей ленты 32 (например, изогнутую волнообразно, изогнутую зигзагообразно или комбинацию изгибов и кривых). в результате чего гибкая проводящая лента 32 , когда она установлена ​​в базовом профиле 1 или на другом виде плоского держателя, не опирается непрерывно вдоль своего продольного направления L на ее основание или монтажную поверхность M или на ее соединительный слой, нанесенный на него (например, двусторонняя клейкая лента), но вместо этого проходит по нему волнообразно заранее определенным образом, то есть между каждыми двумя контактными зонами A гибкой проводящей ленты 32 на основании профиль 1 , или на соединительном слое, имеет дугообразную или резко заостренную кривизну от основного профиля 1 или держателя. Другими словами, гибкая проводящая лента 32, имеет такую ​​форму, что она проходит вдоль ее продольного направления L по отношению к монтажной поверхности M для светодиодной ленты 323 , например, базовой поверхности основного профиля 1 , чередуется между местными высокими и низкими точками.

Гибкая проводящая лента 32, в одном варианте осуществления имеет такую ​​форму, что каждая из светодиодных кристаллов 3 расположена над зоной контакта A или рядом с зоной контакта A, что может улучшить отвод тепла от Светодиодные чипы 3 .

Гофрированная форма может быть получена, например, путем сгибания или складывания гибкой проводящей ленты 32 перпендикулярно ее основной плоскости протяженности и поперек ее продольного направления L на заранее определенных расстояниях, например, между каждыми двумя светодиодными кристаллами 3 . Примерный вариант светодиодной ленты 323 такого типа с гофрированной гибкой проводящей лентой 32 показан на фиг. 13.

Соответствующий процесс гибки или складывания светодиодной ленты 323 , который предпочтительно выполняется после нанесения светодиодных чипов 3 или также раньше, может выполняться перед вышеописанным способом или может быть интегрирован в нем.В случае интегрированного процесса гибки или складывания соответствующее устройство для гибки или складывания размещается в устройствах согласно фиг. 2, 5 и 12 между катушкой 33 со светодиодной лентой 323 и областью, в которой светодиодная лента 323 вводится в базовый профиль 1 .

Гибкая проводящая лента 32 из-за этой формы может изгибаться во всех размерах и, следовательно, может обеспечивать улучшенные свойства изгиба светодиодной ленты 5 во всех размерах.

При типичной ширине светодиодной ленты 32 , равной 8 мм или 10 мм, значение размаха ST гофрированной гибкой проводящей ленты 32 в базовом профиле 1 предпочтительно составляет от 1 мм до 6 мм, предпочтительно от 2 до 6 мм. Другими словами, между двумя точками соединения между базовым профилем 1 и гибкой проводящей лентой 32 , максимальное расстояние между гибкой проводящей лентой 32 от основного профиля 1 или, если применимо, от соединительного слоя предпочтительно составляет от 1 мм до 6 мм, предпочтительно от 2 до 6 мм.

Подходящие способы для выполнения процесса сгибания или складывания такого типа или для изготовления соответственно гофрированных светодиодных лент 323 схематично показаны на фиг. 14-17. Здесь заданные изгибы изгибаются в гибкую проводящую ленту 32 светодиодной ленты 323 , например, между каждыми двумя соседними светодиодными чипами 3 , посредством прижимного устройства 12 , содержащего две штамповки части 12 a и 12 b , что затем приводит в целом к ​​гофрированной форме светодиодной ленты 323 , описанной выше в принципе, и к связанным с этим преимуществам для вышеописанных светодиодных лент 5 . Кривизны также могут быть расположены только через каждые два, три, четыре или более светодиодных кристалла 3 или также через нерегулярные интервалы. При необходимости множество изгибов такого типа также может быть расположено между двумя светодиодными кристаллами 3, .

Вариант осуществления светодиодной ленты 323 с гофрированной гибкой проводящей лентой 32 составляет отдельное изобретение, независимо от других особенностей способов и светодиодных лент, описанных здесь. Светодиодные ленты , 323, такого типа также могут успешно использоваться в других типах сборок.

В частности, в сочетании с гофрированной гибкой проводящей лентой 32 , как описано выше, в одном варианте осуществления светодиодной ленты 323 стороны светодиодных кристаллов 3 , по которым их электрические соединения выводятся оттуда и припаяны, обращены к продольным сторонам гибкой проводящей ленты 32 . Ленточные контактные площадки 324 гибкой проводящей ленты 32 , предусмотренные для светодиодных чипов 3 , проходят вдоль продольных сторон проводящей ленты. В случае множества электрических соединений, расположенных на стороне светодиодного кристалла 3 , как, например, в случае мульти-светодиода с корпусом PLCC6, соответствующие контактные площадки для пайки , 325, гибкой проводящей ленты Таким образом, 32 лежат в каждом случае в ряд вдоль продольных сторон токопроводящей ленты. Такое расположение площадок под пайку 324 или 325 схематично показано на фиг. 19.

Такое расположение точек пайки светодиодных микросхем 3 на продольной стороне увеличивает сопротивление светодиодной ленты 323 под действием скручивающей нагрузки.При кручении обычно «припаянный в поперечном направлении» светодиодный чип, в котором, соответственно, удлиненная паяльная площадка или множество паяных площадок, расположенных на стороне светодиодного чипа, движется или размещается бок о бок поперек продольного направления проводника. лента отсоединяется намного легче, чем светодиодный чип, припаянный в продольном направлении, как описано выше.

Особенно предпочтительными областями применения описанных выше светодиодных лент являются автомобильный сектор, в частности, сектор грузовых автомобилей или грузовых автомобилей, а также архитектурный сектор.

В автомобильной отрасли светодиодные ленты особенно подходят для внутренней отделки прицепов или контейнеров, а также для внешнего освещения. Светильники или светящиеся ленты, сформированные из или с помощью вышеупомянутых светодиодных лент, могут быть встроены в трейлер или контейнер с требуемым классом защиты IP с значительно меньшими усилиями. Вместо обычного точечного освещения вышеописанная светодиодная лента или светильник, содержащий такую ​​светодиодную ленту, может быть установлен, например, на верхних краях прицепа с помощью монтажных приспособлений, встроенных, например, в базовый профиль и имеющих индивидуально выбранный геометрия.Последующий монтаж (дооснащение) также возможен технически простым способом. Светодиодные ленты в соответствии с описанным выше решением или светильники, содержащие светодиодные ленты такого типа (светящиеся ленты), также могут быть интегрированы снаружи и / или внутри на трейлерах или контейнерах, а также могут использоваться в судостроении в требуемом классе защиты IP с относительно низкие технические затраты.

Светодиодные ленты

согласно описанному выше решению могут успешно применяться в секторе внешнего и внутреннего освещения зданий.Монтажные приспособления, встроенные, в частности, в базовый профиль, могут значительно упростить монтаж на зданиях.

Значительные преимущества могут быть получены во всех областях игровой индустрии, таких как игровые автоматы, игровые автоматы, терминалы для ставок и т. Д., С помощью описанных здесь светодиодных лент, например:

    • Свобода дизайна (кривые, бесконечные design), в частности, путем замены обычных жестких печатных плат на «гофрированные» гибкие проводящие ленты.
    • простой монтаж благодаря встроенным системам крепления.
    • свобода геометрии, которую можно легко обеспечить за счет экструзии профиля
    • .

Способы и соответствующая светодиодная лента, описанные в данном документе, конечно, не ограничиваются примерными вариантами осуществления или комбинациями свойств, объясненных в них. Напротив, описанные признаки могут быть объединены в различных предпочтительных вариантах осуществления и разработках, исходя из сущности изобретения.

  • 1 базовый профиль
  • 2 заливочный компаунд
  • 3 светодиодный чип
  • 4 закалочная и / или сушильная печь
  • 5 светодиодная лента
  • 6 функциональная пленка
  • 7 защитный профиль
  • 8 соединительное устройство
  • 9 часть линзы
  • 10 часть отражателя
  • 11 катушка
  • 12 задняя стенка
  • 13 , боковая стенка
  • 15 прижимное устройство
  • 15 a , 15 b штамповочная часть
  • 21 нижнее уплотнение
  • 22 верхнее уплотнение
  • 23 форсунка
  • гибкая проводящая лента
  • 33 катушка
  • 55 катушка
  • 66 катушка
  • 77 катушка
  • 323 Светодиодная лента
  • 324 , 325 припаянная площадка
  • Зона контакта
  • L в продольном направлении
  • M монтажная поверхность
  • ST от пика до впадины

CT286 datasheet - Кремниевый диод общего назначения Axial LEAD

LM12S47 : Цветной модуль Stn-lcd. см [12,1 дюйма] Формат SVGA Меньше затенения с использованием технологии SA * Быстрое время отклика (150 мс) Высокая яркость (100 кд / м2) Высокая контрастность (40: 1) Длительный срок службы CCFT 000 H, тип.) s Размер дисплея Формат точки x В) Шаг точки x В) Активная область x В) Тип панели Режим панели Коэффициент контрастности Время отклика Яркость Тип подсветки 1CCFT (E) Коэффициент заполнения 1/300 Логическое напряжение 3,3-5,0.

S2050NC : N-канальный Singlepac.

JWL21BC : Утвержденные на международном уровне рокеры с телевизионным рейтингом. Первый в отрасли литой рокер с рейтингом на ТВ.Разработан для работы с большими пусковыми токами. Модели JWM сертифицированы для рейтинга TV-5, а модели JWL - для рейтинга TV-8. Специальный номинал 72 В постоянного тока для моделей JWL для использования в телекоммуникационном оборудовании по всему миру для систем распределения электроэнергии. Выступающие внешние изолирующие барьеры увеличивают сопротивление изоляции и диэлектрическую проницаемость.

430P305X5050 : Конденсаторы из металлизированной полиэфирной пленки заполняются и заполняются. Экономичность Расширенные стандартные характеристики Прочная конструкция Небольшие размеры Рабочая температура: + 85 ° C.Диапазон емкости: до 10,0 F. Допуск емкости: Номинальное напряжение постоянного тока: от 50 до 600 Вт постоянного тока. Коэффициент рассеяния: максимум 1,0%. Проверка напряжения: 200% номинального напряжения в течение 2 минут. Сопротивление изоляции: 25C: 25 000 МОм - микрофарад или 50 000 МОм.

IL1215S : Источники питания постоянного / постоянного тока. Блок SIP с одним выходом Стандартная схема расположения выводов Изоляция 1000 В постоянного тока Дополнительная изоляция 3000 В постоянного тока Защита от короткого замыкания +85 ° C Диапазон входного напряжения при работе Входной ток (без нагрузки) Защита от пульсаций на входе отраженного напряжения Номинальное значение 10% См. H) Нет Входное напряжение Без нагрузки Входной ток мА Выходное напряжение.

A1-50PA-2.54DS : разъем высокой плотности с шагом 2,54 мм. Разъемы выровнены в продольном направлении на сетчатой ​​плате 2,54 мм, чтобы не было свободного пространства. Серия A1 содержит от 16 типов до 64 контактов, а серия A2 содержит от 20 типов до 20 контактов. Серия A1 совместима со стороной кабеля серии HIF3B и розеткой HIF3H для широкого применения. Рейтинг Текущий рейтинг: 3A в рабочем состоянии.

74AC245_05 : Восьмеричный двунаправленный трансивер с 3-позиционными входами / выходами.AC / ACT245 содержит восемь неинвертирующих двунаправленных буферов с выходами с 3 состояниями и предназначен для шинно-ориентированных приложений. Ток потребления мА на портах A и B. Вход передачи / приема (T / R) определяет направление потока данных через двунаправленный приемопередатчик. Transmit (active-HIGH) разрешает передачу данных с портов A на порты B.

SK70D16 : Мостовой выпрямитель.

OM2070 : Модуль широкополосного усилителя. Файл продукта в разделе Discrete Semiconductors, SC16, 1995 г., 14 ноября. Трехкаскадный широкополосный усилитель в форме гибридной интегральной схемы на тонкопленочной подложке.Устройство предназначено для использования в бустерных усилителях мачты, в качестве усилителя в системах MATV и CATV, а также в качестве усилителя общего назначения для приложений VHF и UHF. ПИННИНГ ПИН ввод общего питания.

1826610000 : Серые резиновые втулки, кабели с втулками, провода - управление -; КАБЕЛЬНЫЕ ВТУЛКИ МАЛЫЕ КТ-АСИ. s: Материал: резина; : -; Для использования с / сопутствующими продуктами: кабель, провода; Цвет: серый; Размер: -; Втулка, Тип втулки: Втулка; Статус без свинца: без свинца; Статус RoHS: Соответствует RoHS.

KX15-30K4DE : Межплатные / промежуточные соединители 30P PLUG 4mm HEIGHT. »» »Механические - Разъемы Механические - Разъемы Электромеханические компоненты, специально адаптированные, разработанные и / или используемые для соединения электрических цепей светодиодов в качестве интерфейса с использованием механической сборки. s: Производитель: JAE Electronics; Категория продукта: Board to Board.

CA3106E22-14SBF80F0 : Алюминий, Оливковое покрытие с кадмиевым покрытием, свободно висящие (рядные) круглые - разъемы корпуса, соединительный штекер для гнездовых контактов; CONN HSG РАЗЪЕМ 19POS STRGHT SCKT.s:: Снятие напряжения; Упаковка: навалом; Тип разъема: штекер для женских контактов; Тип крепления: Свободный подвес (рядный); Размер корпуса - Вставка: 22-14; Тип контакта: обжимной; Тип крепления :.

43045-1819 : Золото, прямоугольное сечение для поверхностного монтажа - разъемы, штыревые соединители, соединительный разъем, закрытый; CONN HEADER 18POS 3MM STR SMD AU. s: Цвет: черный; Тип разъема: Заголовок, закрытый; Контактная отделка: золото; Контактная длина стыковки: -; : -; Тип установки: поверхностное крепление; Количество загруженных позиций: все; Количество рядов: 2; Шаг: 0.118 дюймов (3,00 мм); Расстояние между рядами:

2-641208-0 : Прямоугольное отверстие со сквозным отверстием под золото - разъемы, штекерные разъемы, соединительный разъем, без кожуха; СОЕДИНИТЕЛЬНАЯ ЖАТКА 20PS STR . 156 30 ЗОЛОТА s: Цвет: Натуральный; Тип разъема: Заголовок, без кожуха; Контактная отделка: золото; Длина сопряжения контактов: 0,400 дюйма (10,16 мм);: -; Тип установки: сквозное отверстие; Количество загруженных позиций: все; Количество рядов: 1; Шаг: 0,156 дюйма.

CA3108E28-51SF80 : Алюминий, Оливковое покрытие с кадмиевым покрытием, свободно висящее (рядное соединение), прямоугольные круглые разъемы, соединительный штекер, розетки; РАЗЪЕМ 12POS RT ANG W / SKTS.s: Тип разъема: вилка, розетки; Размер корпуса - вставка: 28-51; Тип крепления: свободный ход (рядный), под прямым углом; Тип крепления: резьбовое; : Снятие напряжения ; Упаковка: навалом; Число.

SCRh204R-1R0 : Катушки постоянной индуктивности, катушки, дроссель 1H 10,1A 0,413 дюйма x 0,406 дюйма x 0,157 дюйма (10,50 мм x 10,30 мм x 4,00 мм) -; INDUCTOR SMD 1,0UH 10,1 A 100 кГц. S: индуктивность : 1H; допуск: 30%; упаковка / ящик: 0,413 дюйма x 0,406 дюйма x 0,157 дюйма (10,50 мм x 10,30 мм x 4,00 мм); Упаковка: лента и катушка (TR); Тип: - ; Текущие: 10. 1А; Тип установки: поверхностное крепление; Q @ Freq :.

ERJ-S12F36R5U : Чип резистор 36,5 Ом 0,75 Вт, 3/4 Вт - поверхностный монтаж; RES АНТИСЕРЫ 36,5 ОМ 1% 1812. s: Сопротивление (Ом): 36,5; Мощность (Вт): 0,75 Вт, 3/4 Вт; Допуск: 1%; Упаковка: лента и катушка (TR); Состав: толстая пленка; Температурный коэффициент: 100 ppm / C; Статус без свинца: без свинца; Статус RoHS: Соответствует RoHS.

AD8476ACPZ-WP : SP Amp DIFF AMP Single R-R O / P ± 9 В / 18 В 8-контактный лоток MSOP.Маломощный полностью дифференциальный усилитель и драйвер АЦП с единым коэффициентом усиления.

1-330599-3 : КРЕПЛЕНИЕ НА ПАНЕЛИ, КОНЕЧНЫЙ КАБЕЛЬ, ВЧ-СОЕДИНИТЕЛЬ, ОБЖИМ, РАЗЪЕМ. s: Области применения: соединители ВЧ и СВЧ; Типы завершения: обжим; Соответствует RoHS: RoHS.

светодиодных приложений | Fabrico, подразделение EIS, Inc.

Преобразование теплопроводных материалов для решения проблем, связанных с производительностью светодиодов

Светодиоды

(светоизлучающие диоды) - новейшая разработка в осветительной отрасли. Светодиодные фонари, ставшие популярными благодаря своей эффективности, разнообразию цветов и длительному сроку службы, идеально подходят для множества применений, включая ночное освещение, художественное освещение и наружное освещение. Эти фонари также широко используются в электронной и автомобильной промышленности, а также для вывесок и многих других целей.

Обеспечивая эффективное преобразование энергии и увеличивая срок службы, эти лампы помогают сэкономить деньги на замене ламп и потреблении электроэнергии. Светодиодные лампы предназначены для преобразования электрической энергии в свет через микрочип, который затем освещает крошечные источники света, излучающие видимый свет.Этот процесс потребляет до 90% меньше энергии, чем традиционные лампы накаливания и люминесцентные лампы.

Светодиодные фонари - это источники направленного света. Это означает, что лампы излучают свет в определенных направлениях, в отличие от ламп накаливания и люминесцентных ламп, которые излучают свет во всех направлениях. Указанное направленное освещение и электрическое преобразование микрочипа помогают повысить эффективность и качество света.

Преобразование теплопроводных материалов для решения проблем, связанных с производительностью светодиодов

Светодиоды

предоставляют инженерам-разработчикам широкий спектр преимуществ:

  • Высокая энергоэффективность: светодиодные лампы более эффективны, чем стандартные люминесцентные лампы и лампы накаливания.Светодиодные лампы потребляют меньше энергии и более эффективны в преобразовании этой энергии в свет, чем традиционные люминесцентные лампы и лампы накаливания.
  • Обеспечивают долгий срок службы: светодиодные лампы рассчитаны на срок службы до 6 раз дольше, чем другие типы освещения. Это помогает сэкономить деньги и тратить деньги на замену ламп. Светодиодные фонари также не изнашиваются из-за быстрого и повторяющегося включения и выключения, как это могут быть другие типы лампочек.
  • Работа при низких температурах: В то время как другие типы фонарей требуют более высокого напряжения для работы при низких температурах, светодиодные фонари остаются работоспособными и надежными в более холодных местах.Это делает их идеальными для освещения холодильников и складских помещений.
  • Доступен в широком диапазоне цветов: Светодиодные лампы выпускаются с более теплым или более холодным освещением, обеспечивая идеальный оттенок света для любого помещения.
  • Управляемость: Светодиодные лампы - это полупроводниковые устройства, яркость которых можно регулировать с помощью контроллеров. Светодиодные фонари обеспечивают возможность непрерывного затемнения, в то время как другие типы освещения могут обеспечивать только ступенчатое затемнение.
  • Мгновенное включение: Некоторым другим типам ламп требуется время, чтобы достичь полной яркости.Светодиодные индикаторы, с другой стороны, включаются на полную мощность, как только переключатель щелкает.
  • Прочный и долговечный: За счет отказа от стеклянных корпусов светодиодные фонари могут похвастаться повышенной прочностью и устойчивостью к разрушению. Светодиодные лампы обычно устанавливаются на печатных платах и ​​соединяются припаянными выводами. Это увеличивает устойчивость светодиодных ламп к вибрации и другим видам помех.
  • Нет УФ-излучения / очень мало инфракрасного: Светодиодное освещение помогает защитить ковры, произведения искусства, оконные покрытия и окрашенные поверхности от любого потенциального повреждения инфракрасным или УФ-излучением.
  • Небольшой размер обеспечивает гибкость дизайна: светодиодные лампы выпускаются в широком диапазоне размеров, что обеспечивает большую свободу дизайна.

Все преимущества светодиодов связаны с одной проблемой - они нагреваются. Диоды высокой яркости, особенно в светодиодных кластерах, могут вызывать значительные тепловые проблемы, которые влияют на характеристики светодиодов.

Светодиодные диоды

состоят из полупроводникового материала кристалла, пропитанного или легированного примесями для образования p-n-перехода. Свет проецируется вверх в светодиоде и нагревается вниз, в основание.По мере повышения температуры внутри светодиода световой поток уменьшается. Правильное управление температурой при проектировании модулей для светодиодов, будь то на печатной плате или внутри корпуса, требует оценки материалов и методов отвода тепла. Fabrico может порекомендовать подходящие материалы и конструкции для обеспечения необходимой теплопроводности и электроизоляции.

Материалы с термическими помехами (TIM) являются жизненно важными компонентами всех светодиодных ламп. TIM помогают сохранить светодиодные фонари и работать с максимальной мощностью, управляя теплом, выделяемым лампами.Fabrico комбинирует и адаптирует эти материалы, чтобы они соответствовали индивидуальным и специфическим потребностям любого светодиодного применения.

модуля TIM находятся между светодиодом и радиатором. Там они обеспечивают высокую теплопроводность, чтобы эффективно передавать тепло, излучаемое от источника света, к радиатору. Это достигается за счет вытеснения воздуха внутри светодиода. Без TIM тепло не передается эффективно, и производительность светодиодов страдает.

Предлагаемые материалы и клеи могут включать:

  • Проводящие клеи и смазки: включая материалы с фазовым переходом, клеи и смазки, которые находятся между теплогенераторами и радиатором, чувствительные к давлению ленты, которые крепятся к радиаторам, термоткани и ленты, обеспечивающие теплопроводность, и силиконовые губчатые материалы для поглощения тепла .Электропроводящие клеи и смазки от ведущих поставщиков, таких как 3M, DuPont, Von Roll и Saint-Gobain.
  • Ленты: Клейкие ленты доступны для различных применений, включая склеивание, соединение, маркировку и покрытие для использования в таких отраслях, как электротехника, автомобилестроение, производство и многое другое. Эти ленты устраняют необходимость в механических крепежах, экономя как материалы, так и технологические затраты. Предлагается широкий выбор лент, в том числе изолента, лента для гашения вибрации, лента из пенопласта, переносная лента и многое другое.
  • Керамические и наполненные металлом эластомерные заполнители зазоров : заполнители зазоров помогают создавать пути для эффективной теплопередачи между тепловыделяющими механизмами, радиаторами, распределителями тепла и другими охлаждающими устройствами. Интерфейсная площадка 3M 5595 обеспечивает отличную теплопроводность.
  • Ткани с покрытием: специальные переработанные ткани с покрытием доступны в различных вариантах в Fabrico. Ламинированные, прорезанные или высеченные ткани с покрытием предлагаются для таких применений, как изоляция, защита поверхности, химическая стойкость и терморегулирование.Ткани могут быть ламинированы с помощью чувствительных к давлению клеев, токопроводящих клеев и могут быть высечены для соответствия требованиям экранирования EMI / RFI и структурным требованиям. Специальные переработанные тканевые материалы с покрытием доступны от ведущих поставщиков DuPont, Isovolta, Saint-Gobain и Von Roll.
  • Материалы с фазовым переходом: Материалы с фазовым переходом (PCM) - это материалы, которые плавятся и затвердевают при определенных температурах, но при этом могут вызывать повреждение и выделять большое количество энергии.PCM, например 3M 8926-02 и Nitto-Denko TR-5925.

Помимо материалов для управления температурным режимом, требуются различные переработанные материалы, которые имеют решающее значение для производительности, надежности и безопасности светодиодного освещения. Материалы, используемые для электробезопасности и пожарной безопасности, имеют решающее значение для работы светодиодов, поскольку исключают опасность поражения электрическим током и возгорания из-за выделяемого тепла.

После того, как были выбраны лучшие материалы, Fabrico также предоставляет готовый компонент терморегулирования после высечки.

Интегрированные светодиодные светильники с прямым подключением идеально подходят для достижения максимальной рентабельности освещения. Огнезащитные изделия (FRB) используются в дополнение к радиаторам и материалам термоинтерфейса на уровне корпуса и корпуса светильника. FRB - это тонкие изоляционные устройства из неорганических материалов. Эти изоляционные материалы FRB обеспечивают чрезвычайно высокую огнестойкость и термостойкость в таких областях, как:

  • Светильники осветительные общего назначения (в том числе светодиодные)
  • Электрические и гибридные электромобили
  • Приборы
  • Электрооборудование

Наряду с отличной термостойкостью и огнестойкостью, FRB обеспечивают дуговое и путевое сопротивление, электрическую прочность, гибкость и возможность преобразования.

Fabrico также предлагает решения по экранированию EMI / RFI для снижения магнитных или радиочастотных помех. Хотя светодиоды работают с постоянным током, есть регуляторы освещения и схемы регулирования яркости с утроением высоких частот. Управление EMI ​​/ RFI может принимать несколько различных форм, например:

Правильный выбор электрической изоляции, экранирования EMI / RFI и огнестойкой барьерной защиты имеет важное значение для правильного управления температурным режимом и выбора материала, чтобы сделать ваши светодиодные фонари максимально функциональными и эффективными.Чтобы получить более подробную информацию по этим темам, посетите наш веб-семинар.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
