Длина самореза: Размеры саморезов

Длина саморезов

Главная |

Статьи |

Длина саморезов

Саморез представляет собой крепежное изделие, выполненное в виде тонкого стержня с головкой и наружной резьбой, которая при закручивании образует внутреннюю резьбу в толще соединяемого материала. Изделия имеют цилиндрическую поверхность и треугольную резьбу.

Данный крепежный материал широко используется в современном строительстве. Саморезы имеют большое разнообразие и различаются:

1. по виду материала;
2. размеру;
3. форме;
4. области применения.

Для того чтобы осуществить закручивание, требуются специальные отвертки или биты для шуруповерта.

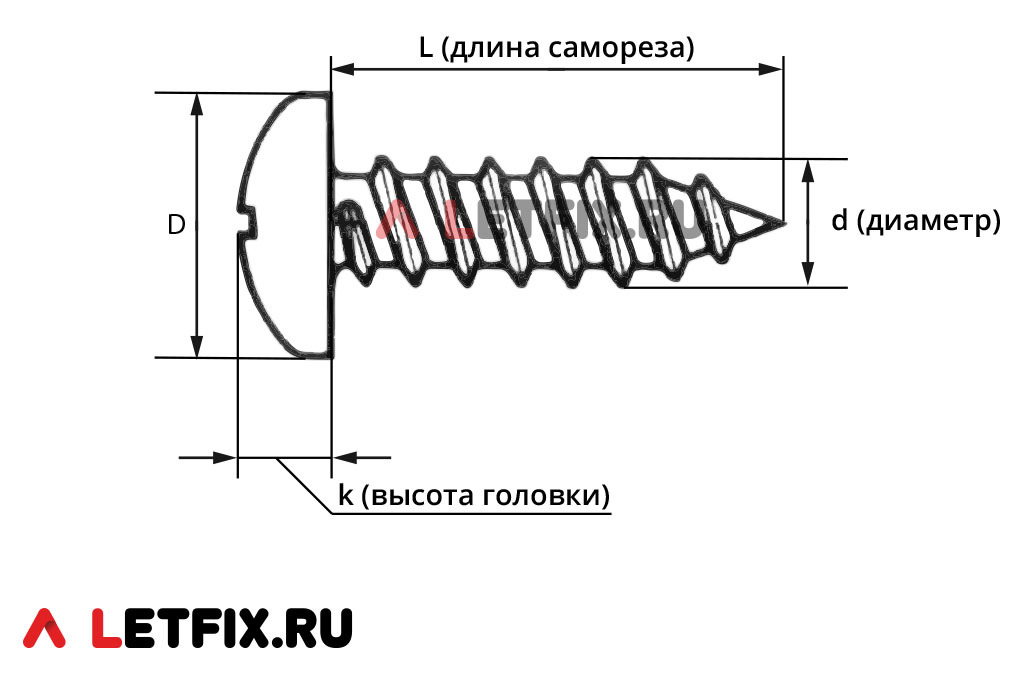

Главными показателями для саморезов являются длина и диаметр. Последний определяется диаметром окружности выступов резьбы.

Стандартная линейка диаметров саморезов выглядит следующим образом (в мм):

1. 6

2.0

2.5

3.0, 2.9

3.5

3.8, 3.9

4.0

4.2

4.5

4.8

5.0

5.5

6.0

6.3

7.0

7.5

8.0

10.0

12. 0

В зависимости от области применения и вида саморезы производятся с различными рядами диаметров.

Наиболее широкий ряд имеют универсальные элементы. К примеру, саморезы с потайной (изготовлены по стандарту ГОСТ 1145-80) или полукруглой головкой (ГОСТ 1144-80). Они имеют следующий ряд диаметров (в мм):

1.6

2.0

2.5

3.0

3.5

4.0

5.0

6.0

8.0

10.0

Универсальные оцинкованные саморезы представлены такой линейкой (в мм):

3. 0

3.5

4.0

4.5

5.0

6.0

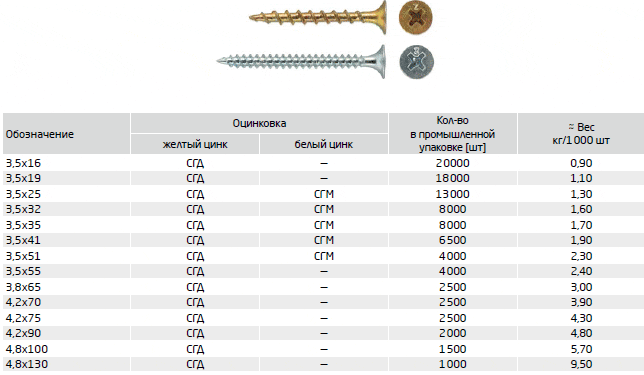

Специализированные элементы имеют короткие ряды выпускаемых диаметров:

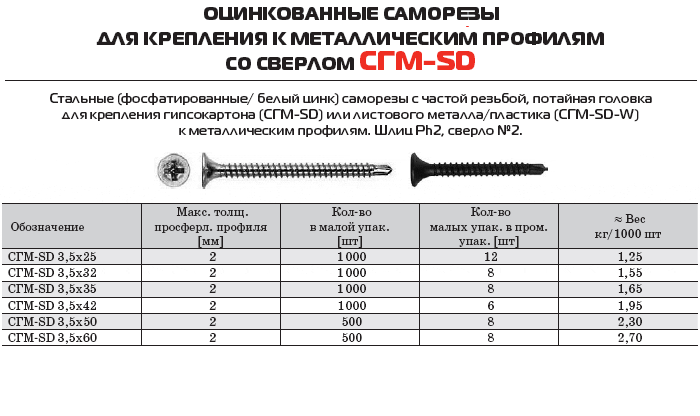

• саморезы для гипсокартона (с рожковой головкой) — 3.5, 3.8, 4.2, 4.8 мм;
• с шестигранной головкой («глухари») — 6.0, 8.0, 10.0, 12.0 мм;
• саморезы по бетону — 7.5 мм.

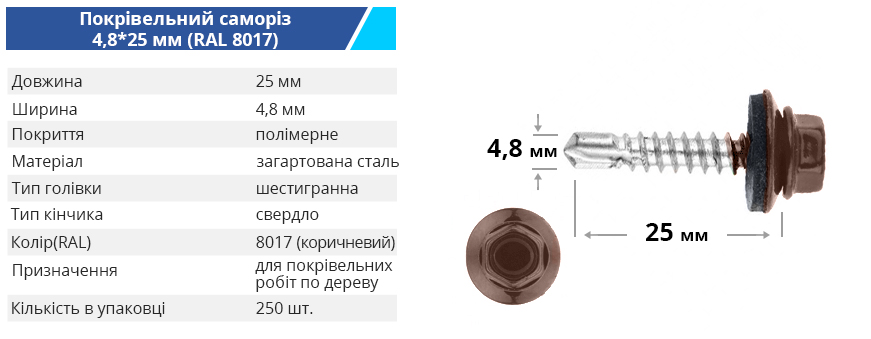

Длина саморезов тоже стандартизирована (в мм):

7

10

11

12

13

14

16

18

19

20

22

25

29

30

32

35

36

38

40

41

45

50

51

55

57

60

64

66

70

76

80

89

90

100

102

120

140

160

180

200

230

250

280

300

Некоторые специализированные изделия могут иметь другую длину.

Выбор самореза определяется нагрузкой, которую должно выдержать соединение, размерами деталей и другими факторами. Для определения диаметра крепежа, вворачиваемого в распорный пластмассовый дюбель, нужно следовать рекомендациям производителя, которые указываются на упаковке или в каталоге. Если они отсутствуют, то диаметр самореза можно вычислить, исходя из следующего условия: в ряду диаметров он должен быть на 1-3 номера меньше, чем у дюбеля.

Длина самореза определяется на основании длины дюбеля и толщины закрепляемого материала.

Возврат к списку

Как правильно подобрать саморез к дюбелю? – KrepShop

18.08.2021

Конструкция дюбеля и его назначение

Так только кажется, что подобрать саморез к дюбелю просто, как оказалось, некоторые даже не знают, что саморез нельзя просто так вкрутить в бетон или кирпич, поскольку он не вкрутится в такой твердый и плотный материал. Просто просверлить отверстие и вкрутить туда саморез тоже не получится – он просто не будет держаться. Так что в любом случае для бетонных или кирпичных стен саморезы придется закручивать с использованием дюбелей.

Самые популярные дюбели сейчас делают из пропилена, но есть еще металлическое дюбели – самые надежные, и дюбели из дерева – простейшие и устаревшие, но все еще пригодные для работы, если ничего более современного под рукой нет.

Каждый дюбель, кроме деревянного, имеет усы, ребра или специальные пластинки, которые не дают дюбелю выскочить через просверленное отверстие. В металлических дюбелях (анкерах) роль распорки выполняет конусообразные гайки, которые при затягивании расширяют дюбель.

Как подобрать так, чтобы саморез держался крепко?

При подборе инструментов нужно ориентироваться на предполагаемую нагрузку на дюбель. Чем больше нагрузка, тем дюбель должен быть большей длины и диаметра. Материал стены, пола или потолка, в котором будет сверлиться отверстие, тоже играет роль – чем плотнее материал, тем большую нагрузку выдержит дюбель.

Именно под диаметр дюбеля подбирается диаметр сверла. Некоторые засверливаются буром в 10 мм для дюбелей 8 мм, утверждая, что так дюбели проще вставлять в отверстие, а их все равно разопрет при закручивании самореза. Так делать нельзя – потом дюбель может выпасть из стены при большой нагрузке, и, если его резко дернуть на себя. Глубина отверстия должна быть чуть больше, чем длина дюбеля.

Обычно, диаметр самореза или шурупа в среднем подбирается на 4 мм меньше, чем диаметр дюбеля, но все индивидуально, лучше ориентироваться по специальной таблице ниже. Чем меньше диаметр дюбеля, тем меньше от условных 4 мм будет разница в диаметре самореза.

Кроме диаметра самореза, очень важно подобрать и правильную длину для самореза. Прикрепляемый материал может иметь разную толщину, поэтому и длина самореза должна соответствовать. Саморез должен быть достаточно длинным, чтобы дюбель раскрылся плотно и зафиксировался, при этом длина самореза должна быть достаточна для толщины прикрепляемого материала.

Определяется необходимая длина самореза просто – к дюбелю прибавляем толщину поверхности, и получаем минимально необходимую нам длину дюбеля.

Не забываем, что использование слишком коротких дюбелей неприемлемо при высоких предполагаемых нагрузках! Длина дюбеля должна подбираться не только в соответствии с нагрузкой, но и с толщиной прикрепляемого материала. Лучше взять дюбель длиннее, зато будет запас прочности.

Для справки, толщина материала, который предполагается прикрепить саморезом, не должна превышать 60% длины дюбеля в стенах из плотных материалов, вроде бетона, и 35% в рыхлых материалах.

Таблица соответствия саморезов и дюбелей

Диаметр дюбеля (мм)	Длина дюбеля (мм)	Толщина прикрепляемого материала (мм)	Размер самореза (мм)
5	25	5	3х30
5	25	10	3х35
6	25	5	4х30
6	30	5	4х35
6	30	10	4х40
6	35	10	4х45
6	35	15	4х50
6	40	10	4х50
6	40	15	4х60
6	40	20	4х60
6	50	10	4×60
6	50	15	4х70
6	50	20	4х70
8	30	5	5х35
8	30	10	5х40
8	40	10	5х50
8	40	15	5х60
8	50	10	5х60
8	50	20	5х70
8	60	10	5х70
8	60	20	5х80
8	60	30	5х90
8	80	10	5х90
8	80	20	5х100
8	80	30	5х120
10	50	10	6х60
10	50	20	6х70
10	60	20	6х80
10	60	30	6х90
10	80	20	6х100
10	80	40	6х120
10	80	60	6х140
10	100	40	6х140
10	100	50	6х150
10	100	60	6х160
12	70	10	8х80
12	70	20	8х90
12	70	30	8х100
12	100	20	8х120
12	100	40	8х140
12	100	60	8х160
12	120	40	8х160
12	120	60	8х180
12	120	80	8х200
14	75	25	10х100
14	75	35	10х120
14	100	20	10х120
14	100	40	10х140
14	100	60	10х160
14	135	25	10х160
14	135	35	10х180
14	135	45	10х180

Как выбрать правильную длину и глубину шурупа

Крепеж бывает всех форм и размеров, и подрядчик должен определить оптимальную длину шурупа для конкретной работы.

Следующее руководство поможет вам определить правильную длину в зависимости от типа соединения и глубины материала

Прежде чем мы продолжим обсуждение того, как выбрать наилучшую длину винта, важно объяснить соответствующие термины (или посетить наш глоссарий терминов крепежа).

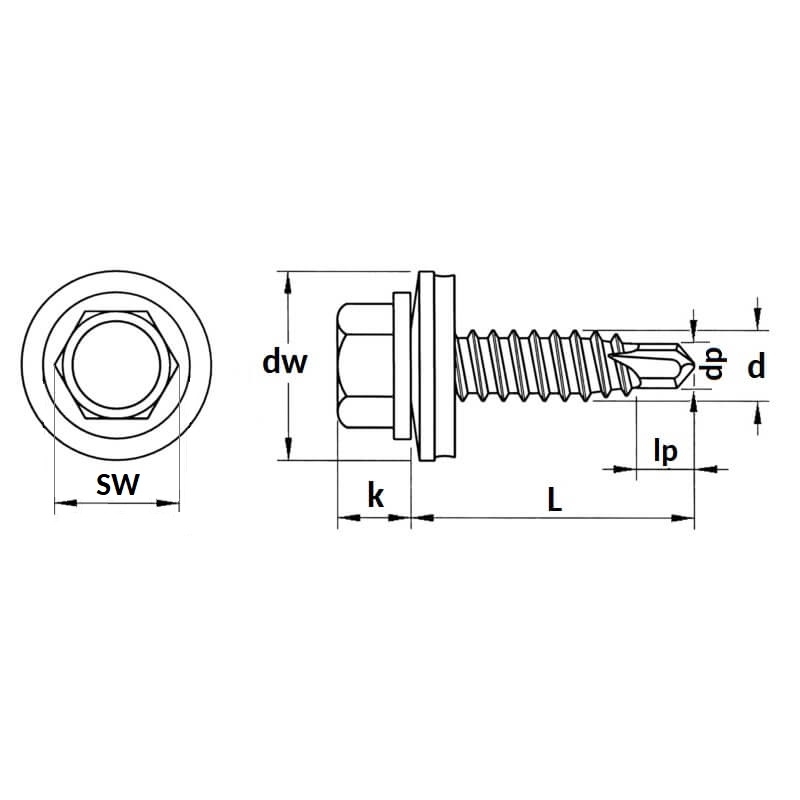

Длина винта/номинальная длина. Начинается под головкой и доходит до кончика винта.

Пилот. Участок на конце металлического винта, прорезающего подложку.

Хвостовик. Участок винта без резьбы между основанием головки и началом резьбы.

Длина резьбы. Длина резьбы на винте.

Винт с полной резьбой. Застежка с резьбой, доходящей до основания головки; нет хвостовика.

Главный диаметр. Диаметр застежки до конца резьбы.

Малый диаметр. Диаметр внутреннего стержня винта без учета резьбы.

Шаг резьбы. Расстояние между двумя витками по длине застежки.

Полностью развитая резьба. Резьба, полностью отходящая от вала винта. Рис. 1. На изображении показаны ключевые термины крепежа

В технических характеристиках SFS указаны две характеристики, которые помогают определить соответствующую длину крепежа. Несущая длина используется для соединений металла с металлом, а минимальная заделка используется для соединений металла с деревом. Подробности того, как эти термины применяются к правильному выбору длины крепежа, рассматриваются в следующем разделе.

Как выбрать оптимальную длину шурупа

Как маркируется шуруп

Прежде чем сделать свой выбор, важно понять, как производители маркируют крепеж. В Соединенных Штатах крепеж обычно классифицируется по двум номерам и номинальной длине. Например, SFS предлагает крепление Woodrip #9-15 x 1 дюйм. «#9» обозначает основной диаметр винта. Второе число, «- 15», обозначает количество витков резьбы на дюйм (обратное значение шага резьбы). Третье число обозначает номинальную длину. Обратите внимание, номинальная длина винта не включает головку.

Выбор длины шурупа для металла по металлу

Глубина и материал, в который будет ввинчиваться шуруп, определяют номинальную длину крепежного элемента. Для соединений типа «металл к металлу» используется максимальная несущая длина. Это самое толстое количество материала, которое должно быть скреплено между собой каким-либо конкретным шурупом.

За нижним материалом должно быть не менее трех витков резьбы, чтобы обеспечить фиксацию изделия полностью резьбовой частью крепежного элемента (рис. 2). Для крепежных изделий с нерезьбовым стержнем в безопасной области исключают три витка со стороны головки и три витка со стороны острия (рис. 3).

Рис. 2: На изображении показана максимальная длина несущей способности крепежа с полной резьбой и направляющей. Обратите внимание, что первые несколько полностью сформированных потоков не включаются, как обсуждалось выше.

Рис. 3: На изображении показаны минимальная и максимальная длина несущей способности крепежа металл-металл с направляющей и хвостовиком. Обратите внимание, что первые несколько витков на любом конце длины витка не включены, как обсуждалось выше.

Выбор длины шурупа для металла по дереву

Для соединения металла с деревом требуется минимальное заглубление, чтобы шуруп соответствовал указанным характеристикам. Когда крепеж полностью прилегает к верхней подложке (металлической панели), в нижней подложке (2×4 или шпильке) должно быть как минимум 3 полностью развитых резьбы. По сути, это противоположно максимальной несущей длине. Здесь в материал вводится как минимум 3 нити, тогда как для металла к металлу (длина несущей способности) через материал должно быть установлено не менее 3 нитей.

Одно из возможных применений — тонкостенная металлическая панель размером 2×4. В этом случае головка крепежа будет упираться в панель, а остальная часть крепежа будет полностью заглублена в деревянную подложку. Когда используется шуруп с полной резьбой с 14 витками на дюйм, крепежный элемент должен заглубляться в древесный материал не менее чем на 3 полностью сформированных витка резьбы. Это значение составляет около 0,43 дюйма с учетом сужения резьбы на конце и в месте крепления. Таким образом, если используется панель из углеродистой стали калибра 26 и винт с полной резьбой с числом витков резьбы 14 на дюйм, лучшим выбором будет крепеж длиной 0,5 дюйма (0,43 дюйма + 0,01875 дюйма). Для этого конкретного применения любой крепеж более 1/2 дюйма будет соответствовать минимальной длине, необходимой для полного погружения в деревянную основу. Рисунок 2 поможет визуализировать минимальное заделывание.

Рисунок 4: Изображение, показывающее пример металлической панели, прикрепленной к ребру. Минимальное заглубление для этого крепежа металла к дереву показано в зеленой рамке. Обратите внимание, что это минимальная глубина, на которую требуется ввинтить шуруп в деревянную основу.

Риски неправильного выбора крепежа

Если винт, используемый в конкретном случае, имеет неправильную длину, соединение не будет соответствовать указанным спецификациям.

Крепежи, которые слишком короткие и не имеют 3 полностью сформированных витков резьбы в надлежащем положении в основе, с большей вероятностью вырвутся из материала, если к ним будет приложено внешнее усилие. Напротив, если выбранная застежка длиннее, чем необходимо, существует риск повреждения материалов за пределами подложки винтом. Соблюдение несущей длины и указаний по установке гарантирует, что крепеж будет работать как можно лучше в используемом основании.

Дополнительные рекомендации по выбору винтов см. в статье «Мелкая резьба против крупной резьбы».

Резюме

Существует множество факторов, которые следует учитывать при выборе подходящего крепежа для конкретного применения. Важно определить правильную толщину нанесения, так как она будет служить ориентиром при выборе подходящей длины шурупа. Для соединений металл-металл необходимо учитывать минимальную и максимальную длину несущей способности. При соединении металла с деревом необходимо соблюдать минимальную заделку в основание.

Есть дополнительные вопросы по выбору требований к длине или глубине шурупов? Члены команды SFS готовы помочь. Позвоните по телефону 610-376-5751, чтобы проконсультироваться со специалистом.

Измерительные винты и болты | Таблица размеров винтов

(T) Диаметр резьбы. Также называется большим диаметром.

(S) Диаметр хвостовика

(R) Диаметр хвостовика. Также называется малым диаметром.

#1	1/16″	0,0625″	1.58750
#2	5/64″	0,078125″	1.98437
#3	3/32 дюйма	0,09375″	2. 38125
#4	7/64″	0,109375″	2,77812
#5	1/8″	0,125 дюйма	3.17500
#6	9/64″	0,140625″	3,57187
#8	5/32″	0,15625″	3,96875
#9	11/64″	0,171875″	4.36562
#10	3/16″	0,1875″	4.76350
#11	13/64″	0,203125″	5.15937
#12	7/32″	0,21875″	5.55625
#13	15/64″	0,234378″	5.95312
#14	1/4 дюйма	0,250″	6.35000
#16	17/64″	0,265626″	6.74687
#18	19/64″	0,296875″	7. 54062
#20	5/16″	0,3125″	7,93750
#24	3/8″	0,375″	9.52500

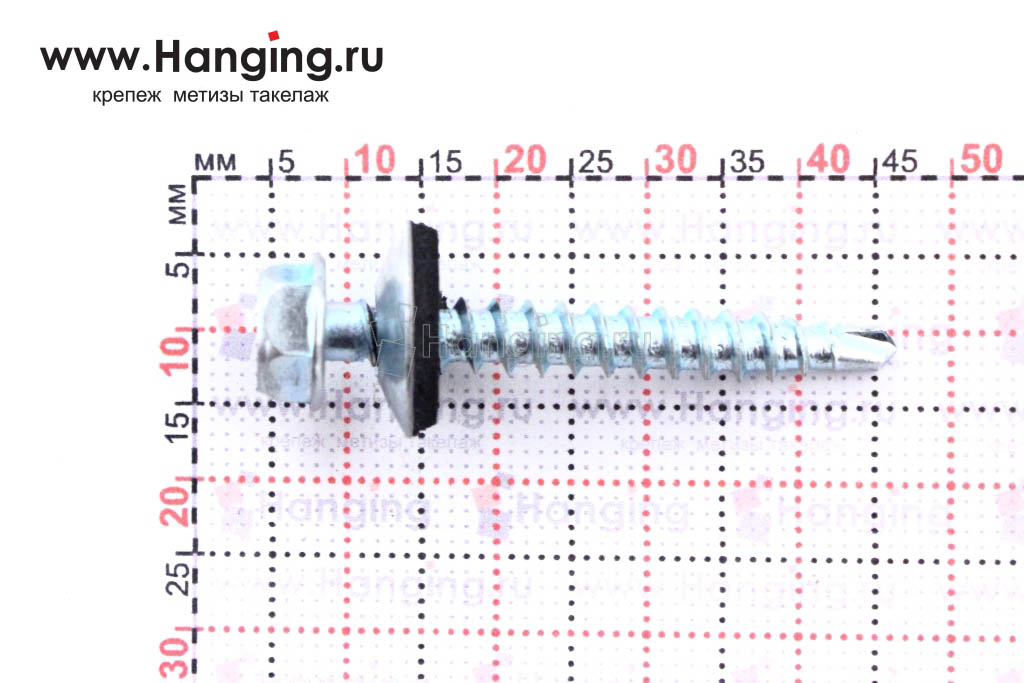

Эффективное измерение винтов и болтов

Существуют различные способы идентификации винтов и болтов, а именно по диаметру, длине и шагу резьбы. Измерение длины производится от головки до кончика нити. Чтобы получить подходящую фурнитуру или застежку для работы, важно найти диаметр и длину застежки. Различные виды крепежных изделий, таких как шестигранник, тарелка, кнопка, головка под торцевой ключ и винты с круглой головкой, измеряются от головки до кончика резьбы.

Измеряемые характеристики крепежа: СТАНДАРТ, ДИАМЕТР, ШАГ РЕЗЬБЫ, ДЛИНА ХВОСТОКА, ГОЛОВКА и ДЛИНА РЕЗЬБЫ. Измерить крепеж очень просто, так как есть разные, чтобы правильно его измерить. Застежку нельзя измерить линейкой, и здесь вы можете получить правильное представление о мере застежки перед покупкой.

Как измеряются диаметры винтов и болтов?

Правило измерения большого диаметра – Расстояние от наружной резьбы с одной стороны до другой.

Правило измерения малого диаметра – Расстояние от нижней резьбовой полости с одной стороны до другой.

Номинальное измерение выполняется путем присвоения общего числа размерам 1/4 дюйма или меньше. Для идеального измерения важно измерить длину винта и болта. Без правильного измерения вы всегда получите слишком длинные или короткие крепежные детали

Вот список номеров и их десятичный эквивалент:-

Длина винтов и болтов

Длиной шурупов и болтов являются расстояния от их головки до острия или тупого конца изделия. Все типы винтов имеют плоскую форму сверху или снизу.

В основном винты имеют плоскую форму в нижней части головки и измеряются от головки до кончика.

Винты с потайной головкой имеют плоскую верхнюю часть головки и измеряются от вершины до кончика.
