Дрель - это... Что такое Дрель?

Современная электродрель.

Дрель — ручной, пневматический или электрический инструмент, предназначенный для сверления отверстий при проведении строительных, отделочных, столярных, слесарных и других работ.

История

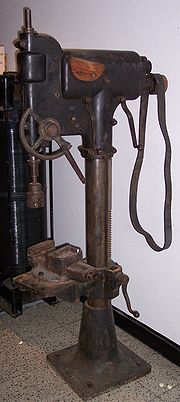

Старый сверлильный станок (дрель) с трансмиссией.

В 1895 г. Вильгельм Файн изобрёл электродрель (в тот момент это был первый электроинструмент) .

В 1955 г. фирма «Метабо» выпустила первую серийную дрель ударного действия.

Ручная дрель — инструмент ручного сверления, при использовании силы человека. Применяется для сверления отверстий в различных материалах.

Электрическая дрель

Современная электродрель с возможностью сверления с ударом

Дрель представляет собой инструмент, чаще всего, в форме пистолета, внутри которого расположены тяговый преобразователь, пусковой выключатель, реверс, реостат или тиристорный регулятор мощности, электродвигатель (УКД) и (в большинстве случаев) механизм для сверления с ударом. На валу (шпинделе) дрели расположен патрон, предназначенный для установки различных слесарных и строительных насадок. У мощных дрелей в шпинделе имеется посадка «конус Морзе» для непосредственной фиксации в ней сверла.

Компоновка

Небольшие дрели, применяемые для сверления мелких отверстий, часто выполняются в форме цилиндра, удерживаемого в руке как авторучка. Также в форме цилиндра выполняются угловые дрели, предназначенные для сверления в труднодоступных местах. Последние оснащаются специальной зубчатой передачей для поворота оси вращения на 90 градусов (как у УШМ). Такое исполнение позволяет сверлить отверстия, например, в боковых поверхностях узких ниш

Патрон

Большинство дрелей оснащены кулачковым патроном. Такой патрон представляет собой полый цилиндр (корпус патрона), по поверхности которого движется регулировочное кольцо или регулировочная гильза. Одним из оснований цилиндр крепится на вал дрели, в другое основание закрепляются насадки. При вращении регулировочного кольца внутри цилиндра движутся по специальным направляющим металлические кулачки, которые сближаются или удаляются друг от друга в зависимости от направления вращения кольца.

Для крепления на вал дрели в корпусе патрона имеется отверстие с резьбой или с конусной поверхностью. Есть патроны, специально предназначенные для перфораторов с функцией смены патрона.

Кулачковый патрон дрели позволяет закреплять насадки с хвостовиком цилиндрической формы и любого диаметра из некоторого диапазона. Наиболее типичны диапазоны 0,8—10 мм и 1,5—13 мм.

Для надёжной фиксации насадки требуется затягивание патрона со значительным усилием. Существует два различных варианта кулачковых патронов — «обычные» («ключевые» или «зубчато-венцовые») и «быстрозажимные». Регулировочное кольцо «обычного» патрона затягивается или ослабляется при помощи специального ключа.

У быстрозажимного патрона (БЗП) для затяжки и ослабления используется металлическая гильза с накаткой (рифлением) или оребрённая пластмассовая гильза. Гильзу БЗП вращают рукой без применения инструмента, при этом необходимо удерживать от вращения корпус патрона. Для фиксации рукой корпуса БЗП на нём со стороны вала (шпинделя) дрели выполняется накатка или неподвижно закрепляется оребрённая гильза (такой БЗП называют двухгильзовым). Есть модели дрелей, у которых блокируется шпиндель (с помощью кнопки на корпусе или с помощью специального механизма, который автоматически блокирует шпиндель при остановке двигателя). На дрели с блокировкой шпинделя устанавливают БЗП, которые имеют одну широкую гильзу. Одногильзовые БЗП более удобны, их можно затягивать и ослаблять, не снимая защитных рукавиц (перчаток). В случае, если блокировка осуществляется кнопкой на корпусе, такая кнопка обычно возвращается в отжатое положение возвратной пружиной; при работе в условиях сильной запылённости кнопку может заклинивать.

Оба варианта имеют свои преимущества и недостатки. «Обычный» патрон затягивается ключом, который обеспечивает большее усилие затяжки, в результате патрон реже ослабляется сам, особенно при сверлении с ударом. БЗП избавляет от риска потерять ключ и не имеет зубцов, которые могут травмировать в случае соскальзывания руки. Модели БЗП, обеспечивающие большее усилие затяжки, существенно дороже «обычного» патрона.

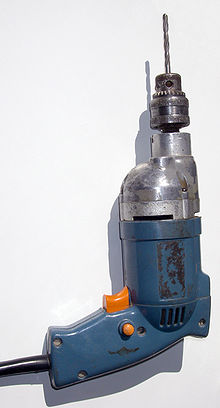

Советская электродрель: 220 В, 420 Вт, 940 об/мин, «обычный» кулачковый патрон

Реверс и регулировка угловой скорости

Изменение направления вращения обычно достигается изменением включения электродвигателя. Для этого на корпусе дрели предусматривают переключатель. Часто он располагается вблизи рукоятки, что позволяет переключать его, не отвлекаясь от работы. Поскольку переключение при работающем двигателе может сильно перегружать последний, переключатель обычно связан с пусковым выключателем так, чтобы переключение было невозможно при включенном двигателе. Иногда переключение направления вращения производится путем поворота щеточного блока относительно коллектора на 90°.

Реверс используется для выворачивания винтов и шурупов и для извлечения заклиненных насадок.

Регулировка угловой скорости может быть реализована электронным или механическим способами (оба способа могут быть использованы одновременно):

• механическое изменение скорости осуществляется изменением передаточного числа редуктора. Обычно используется редуктор с двумя передаточными числами (2-скоростной), реже с бо́льшим. При понижении скорости возрастает крутящий момент, выходная мощность почти не изменяется.
• электронная регулировка скорости осуществляется с помощью реостата, который управляется изменением нажатия на кнопку выключателя — чем глубже вдавлена кнопка, тем выше скорость. Часто на кнопке располагается колёсико, которым выставляется ограничение максимальной скорости. При понижении скорости электронным способом выходная мощность снижается. В настоящее время от реостатного управления с большим выделением тепла на реостате перешли к тиристорному управлению мощностью с меньшим выделением тепла.

Для поддержания крутящего момента иногда используют электронные схемы, которые существенно удорожают изделие, поэтому применяются редко.

Регулировка угловой скорости используется для понижения скорости при заворачивании/отворачивании шурупов, при начале сверления (засверливании), при сверлении легкоплавких материалов, при сверлении отверстий большого диаметра.

Применение

При приведении дрели в рабочее состояние патрон вращается, приводя тем самым насадку в механическое движение. Скорость вращения (число оборотов в единицу времени) можно регулировать при помощи реостата, направление вращения — при помощи реверса.

Чаще всего дрель имеет два режима работы: обычный и с ударом.

Обычный режим предназначен для проведения столярных и слесарных работ.

Режим сверления с ударом предназначен для сверления отверстий в камне, кирпичной кладке или бетоне. В режиме с ударом сверло совершает не только вращательное, но и возвратно-поступательное движение, что позволяет сверлить твёрдые стены за короткий промежуток времени. Продольные движения сверла обеспечиваются ударным механизмом дрели. Для сверления камня (кирпича, бетона) необходима насадка или сверло со специальным наконечником повышенной твердости. Ударная дрель по своей эффективности значительно отличается от перфоратора и её не следует рассматривать как полноценную замену последнему. Сверление с ударом недопустимо в случаях, когда есть риск растрескивания материала — например, при сверлении керамической плитки и черепицы или в непосредственной близости от краёв стен.

Помимо сверления дрель может быть использована для заворачивания/отворачивания винтов и шурупов. Кроме того, распространены насадки для шлифования и отрезания, предназначенные для закрепления в патрон дрели.

Работать с инструментом следует осторожно. При проведении любых работ дрелью необходимо носить защитные очки во избежание попадания мелких частиц обрабатываемого материала в глаза.

Пневматическая дрель

Правила техники безопасности

При подготовке к работе следует:

• убедиться в отсутствии посторонних включений в заготовке или скрытой проводки и арматуры в стене, потолке;
• надёжно закрепить заготовку и ни в коем случае не держать её в руках в ходе работы;
• удостовериться, что оснастка дрели надёжно закреплена в патроне;
• не забыть снять с патрона ключ зажима сверла.

Во время использования необходимо:

• при работе с твёрдыми поверхностями и вязкими материалами держать дрель двумя руками, особенно при работе с мощными моделями;
• не перегружать дрель сильным нажимом, дабы не допустить заклинивания;
• быть особенно осторожным при использовании дополнительных насадок;
• запрещается пользоваться переключателем реверса при работающем двигателе;
• при сверлении потолка в обязательном порядке использовать защитные очки;
• запрещается специально выпускать дрель из рук при работающем двигателе и нажатой кнопке фиксатора выключателя.

После завершения работы рекомендуется:

• не выпускать дрель из рук до полной остановки двигателя;
• некоторое время не прикасаться к оснастке даже после полной остановки шпинделя — возможны ожоги.

См. также

Примечания

Слесарные инструменты



Измерительные приборы



Сельскохозяйственный (садовый) инструмент



Метеорологические приборы и инструменты



что это такое и как ремонтировать? Как выбрать инструмент с регулировкой оборотов? Рейтинг лучших двухскоростных дрелей

Любой мастер вам безо всякого сомнения скажет, что дрель является одним из важнейших инструментов. С таким утверждением не спорят даже профессиональные строители, которые, на первый взгляд, не пользуются ею, но при этом многие миксеры, шуруповерты и электроотвертки у изготовителей называются именно дрелью. Прототипы современных дрелей возникли очень давно. Первые инструменты появились ещё в эпоху Возрождения, тогда они были основаны на мускульной силе, но с тех пор наука шагнула далеко вперед – сейчас на прилавках магазинов можно найти большой выбор электрических и аккумуляторных моделей.

Что это такое?

Дрель – это популярный ручной либо электрический инструмент, используемый для придания сверлу вращательного направления движения, чтобы сделать отверстие в твердых горизонтальных и вертикальных поверхностях. Она широко используется в ремонтно-отделочных, а также столярных, токарных и слесарных видах работ. Ручные механизмы и представляют собой специализированные инструменты механического типа. Они могут быть односкоростные, которые имеют лишь повышающую передачу, и двухскоростные, для которых пользователь может выбрать повышающую либо снижающую скорость вращения.

Однако в наши дни ручные дрели используются довольно редко, их место прочно заняли электрические и аккумуляторные агрегаты.

Самые первые электродрели появились еще в 70-х годах XIX века сразу после изобретения электродвигателей, тогда новые механизмы внедряли во многие промышленные отрасли: в медицину и горнодобывающую сферы. По мере усовершенствования моделей стали появляться их инструментальные модификации, которые нашли свое применение в судостроительных верфях и на фабриках.

В наши дни дрель – это эргономичный инструмент, сделанный по больше части в форме револьвера. Его электросхема включает тяговый преобразователь вместе с пусковым переключателем, а также реостат, реверс и электродвигатель, также в конструкцию входит специальный механизм для сцепления со шпинделем, на валу размещается патрон, который держит всевозможные насадки. В современных модификациях на валу имеются «конусы Морзе», которые необходимы для удержания в них сверл.

Конструктивные особенности

Компактные дрели обычно изготавливают в виде цилиндра, они нужны для создания неглубоких отверстий и способны удерживаться в ладонях подобно ручке. В таком же варианте выполнены и угловые изделия, которые применяют для сверления в самых труднодоступных участках, при этом самые последние модификации дополнительно оборудуются зубчатой передачей для свободного изменения угла наклона оси до 90 градусов. Эта особенность дает возможность просверливать отверстия, к примеру, по бокам довольно узких ниш. Все остальные изготавливаются в пистолетообразной форме.

У любой дрели имеются базовые конструкционные элементы.

Патрон

По большей части инструментальные дрели содержат патрон кулачкового типа. Он представляет собой небольшой корпус, выполненный в виде цилиндра, по его поверхности перемещается регулировочная гильза. Своим основанием такая гильза фиксируется на вал с одной стороны, а с другой на него закрепляются различные насадки. Регулировочная гильза перемещается во внутренней части корпуса по изготовленным из металла направляющим, которые то приближаются друг к другу, то, наоборот, отдаляются.

Для крепления на вал инструмента в барабане патрона предусмотрено небольшое отверстие с резьбой либо с конусообразным покрытием. Бывают патроны, которые специально используют в перфораторах с возможностью замены патрона. Особенности строения устройства позволяют крепить насадки с хвостовиком самой различной конфигурации и практически любого размера от 0,8 до 13 мм.

Чтобы крепление было более надежным, патрон нужно затягивать с определенным усилием. В зависимости от механизма имеются две разновидности патронов: стандартные и быстрозажимные. В первом случае регулировочные кольца раскрываются и зажимаются под действием особого ключа, во втором – применяется оребренная пластиковая гильза, ее двигают руками без использования инструмента так, чтобы удержать корпус патрона от ненужного прокручивания. Существуют модификации, в которых автоматически блокируется вал, тогда блокировка производится путем нажатия специальной кнопки на наружной части корпуса.

Обе модели имеют как свои плюсы, так и минусы. Стандартный патрон затягивают ключом, благодаря чему сила затяжки увеличивается и насадки в процессе использования не ослабляются, однако для такой работы требуется сам ключ и приложение физической силы. БЗП лишена этих недостатков, но и стоят такие модели на порядок выше.

Реверс и регулировка скорости

Для всякой дрели очень важна возможность изменения направления движения, именно для этого на корпусе любой модели имеется специальный переключатель, как правило, возле рукояти, поэтому любой пользователь может переключать скорость, не отвлекаясь от своей работы. Реверс необходим для выворачивания метизов и извлечения застрявших насадок. Обычно в комплект с дрелью входят: переходник с регулятором, адаптер, насос, кондуктор, бур, а также пылеуловитель.

Виды

Дрели бывают разные: тихоходные и мощные, большие, силовые, воздушные, прямые, бензиновые, редукторные и многие другие. Однако самое основное их отличие – это режим использования. Есть бытовые инструменты для домашнего пользования, а есть профессиональные, причем последние на несколько порядков дороже. Разница сводится к особенностям эксплуатации. Далеко не каждому требуется дрель для того, чтобы сверлить отверстия днями и ночами, в большинстве домов инструмент «мирно» пылится где-то в гараже до тех пор, пока не возникнет необходимость провести мелкий ремонт, например, починить дверцы кухонного шкафчика или повесить картину на стену.

Для такого применения используют бытовые варианты дрелей. Они обладают меньшей мощностью. Согласно техническим условиям их нельзя использовать более 5 часов в день, причем работы должны проводиться по схеме 1 к 1, то есть 15–20 минут работаем, а затем столько же делаем перерыв. В подобных устройствах используются довольно упрощенные конструкции, не столь прочные материалы и слабоватые двигатели.

Профессиональный инструмент отличается моторами с гораздо большими параметрами мощности, детали выполнены из стойких к износу материалов, а сама дрель дополнена многоступенчатой защитой от попадания воды и пыли, а также от вибрации. Не стоит думать, что функциональность бытовых инструментов ограничена – это совсем не так. Обычно такие устройства позволяют пробурить, а также просверлить и даже закрутить, а вот профессиональные агрегаты как раз отличаются узкой специализацией.

Бытовые дрели характеризуются довольно хорошей эргономикой, у них малая масса, поскольку используются маломощные моторы и отсутствует металлический кожух редуктора, а все остальные детали существенно облегчены. В корпусе много мягких вставок и различного рода накладок. Патрон, как правило, быстрозажимной. Бытовыми дрелями довольно часто пользуются малоопытные мастера, поэтому производитель побеспокоился об ограничении силовых параметров изделия и улучшении защиты операторов. Обычно такие дрели комплектуются набором сверл, запасным патроном, аккумулятором, а также держателем бит. Бытовые агрегаты отлично справляются со всеми возложенными на них задачами, но только в том случае, если нагрузка на инструмент умеренная.

Профессиональные дрели без труда должны выдерживать 8–9 часов работы с небольшими перерывами каждые 40–45 минут, поэтому их используют только строители, мебельщики и профессиональные отделочники.

Двухскоростная

Если говорить простыми словами, то эта дрель представляет собой 2 в 1, то есть скоростной редуктор на первой скорости позволяет закручивать или выкручивать шурупы, а на второй – производит сверление отверстия в древесине и пластике. На обеих скоростях имеется возможность регулировки оборотов, поэтому и сверление, и закручивание происходят максимально комфортно. В разумных пределах на первой скорости может использоваться в качестве миксера, подходит для лакокрасочных изделий и сухих смесей. Недостаток таких механизмов связан с большим весом и мощными габаритами.

С регулировкой оборотов

Возможность регулировки оборотов – это очень важная функция для любой дрели, поскольку в большинстве случаев высокая скорость вращения вовсе не требуется, например, при рассверливании металлических поверхностей лучше всего снизить скорость и просверлить покрытие на малых оборотах, а если сверлить основание на быстрых вращениях, то можно попросту сломать сверло. А если вы работаете с древесиной, то, наоборот, имеет смысл увеличить скорость движения. Таким образом, некоторые разновидности дрели позволяют устанавливать режим работы (она может быть малооборотистая или высокооборотистая в зависимости от типа материала, в котором производится сверление).

Сетевая

Здесь все просто: если дрель работает от сети электрического тока, то она называется сетевой. Такие устройства характеризуются повышенной мощностью и легкостью в эксплуатации. Единственное, что вас должно обеспокоить, – это поиск розетки и подключение к ней сетевого шнура. Однако в этом состоит и минус такого агрегата: работа сетевой дрели невозможна в местах, где отсутствует источник тока либо в условиях частого отключения электричества.

Шлифовальная

В работе часто используются самые разнообразные шлифовальные и полировальные специализированные насадки для электродрели. Они потребуются при выполнении следующих из видов работ:

• полировка покрытий самого различного типа: древесины, металла, пластика и стеклянных поверхностей;
• очистка металла от ржавчины, удаление старых отделочных покрытий;
• шлифование металлических, древесных и композитных материалов;
• зачистка бетонированных укрытий от неаккуратных наплывов и заусенцев.

Реверсивная

Реверсивная дрель отвечает за опцию обратного вращения, она используется в ситуациях, если сверло, к примеру, застрянет в обрабатываемом основании. С точки зрения конструкции эта модификация представляет собой почти невесомую малогабаритную технику, оборудованную кулачковым патроном. Она оптимальна для просверливания точечных отверстий в материалах самого различного типа.

Бесщеточная

Уже из названия становится очевидно, что в двигателе такого инструмента отсутствуют щетки, вместо него модель оснащена электроникой. Это строение дает много преимуществ:

• двигатель получит более длительный срок использования;
• возрастает диапазон регулировки скоростей;
• инструмент становится более прочным и надежным.

Впрочем, без недостатков не обошлось. Пользователи отмечают, что несмотря на увеличение ресурса все остальные детали, например, подшипники, постоянно выходят из строя. Чтобы сдвинуть их ресурс к ресурсу двигателя, требуются большие затраты, что в целом только увеличивает конечную стоимость изделия. Именно потому бесщеточные дрели у нас являются, скорее, экзотикой, причем очень и очень дорогой.

Беспроводная

Очень удобным вариантом дрели является модификация на батарейках. Аккумуляторная дрель оптимальна в тех случаях, когда доступ к сети электропитания затруднен. Кроме того, отсутствие сетевого шнура существенно облегчает маневренность и свободу действий при работе с дрелью. При работе с таким устройством необходимо постоянно отслеживать уровень заряда и даже периодически заменять аккумулятор на запасной.

Наиболее популярным вариантом аккумулятора считается литий-ионный: такие агрегаты имеют небольшой вес и отличаются практичностью и долговечностью. Никель-кадмиевые батареи неплохо работают в условиях пониженных температур, но имеют эффект памяти.

Поясним на примере. Предположим, что у вас на аккумуляторе осталось 20% заряда, и вы поставили его заряжаться. В этом случае может случиться так, что в следующий раз инструмент перестанет работать, когда уровень заряда опустится до тех же 20%. Само собой, это существенно снижает результативность работы, поэтому в дрелях чаще используют никель-магниевые аккумуляторы, которые не имеют такого выраженного эффекта, да и весят гораздо меньше.

Как выбрать?

Из всего многообразия представленных на современном рынке дрелей российского и импортного производства выбрать оптимальный вариант не так-то просто, особенно если вы непрофессиональный строитель. Обратить особое внимание следует на важные характеристики.

Силовые параметры

В большинстве случае мощность инструмента варьируется от 400 до 900 Вт. Существуют и более сильные механизмы, но они применяются в профессиональной сфере. Чем больше параметр мощности, тем больше крутящий момент, запас которого требуется для просверливания глубоких отверстий. В то же время с увеличением этого показателя возрастает и вес инструмента, непременно учтите физические особенности того человека, который будет работать с ним. Если это хлипкий мужчина, то ему может быть не по силу удерживать габаритные механизм в своих руках продолжительное время.

Еще один параметр, на который нужно обратить внимание, – частота вращения. Обычно в руководстве по эксплуатации указывается номинальная скорость, рассчитанная на холостом ходу. По всему выходит, что чем она больше, тем более чистым и получится итоговое отверстие, да и для маломощного агрегата такой параметр открывает большие возможности. Кроме того, повышенные скорости следует подбирать для ударных механизмов, например, в случае, если вы планируете использовать устройства для шлифовки и полирования. А вот для работы с метизами скорости не требуется, здесь будет вполне достаточно 450–500 оборотов/мин.

Параметры мощности и скорости крутящего момента очень сильно связаны между собой, при изменении любого из них сразу же меняется и другой, поэтому выбор нужно делать комплексно.

Вспомогательные устройства

Реверс позволяет выкручивать крепежные элементы, также вызволять из «плена» застрявшую оснастку. Многопоршневый редуктор используется для повышения крутящего момента и, соответственно, снижения передачи. Обычно первая скорость означает повышенный момент и низкую частоту, а вторая, наоборот, – большую частоту и низкую тягловость. Подобные инструменты гораздо эффективнее, чем все остальные, поскольку с изменением параметров скоростей финишные мощности не меняются.

Обратите внимание на особенности патрона. Мы уже упоминали, что они могут быть обычными и быстрозажимными. Первый тип считается более надежным, но обычно устанавливается в профессиональных инструментах. Для бытового применения лучше отдать предпочтением быстрозажимным механизмам, которые позволяют в считаные секунды и без каких-либо усилий поменять сверло при необходимости. Если перед вами инструмент с металлическим кожухом редуктора, то это однозначно свидетельствует о принадлежности дрели к профессиональной категории. За счет такой конструкции тепло, отводимое для движущихся деталей, более эффективно, и тем самым обуславливается требуемая стойкость узла. Однако в результате неминуемо возрастает вес изделия в целом.

Самые продвинутые модификации оснащены специальными датчиками нагрева обмоток, благодаря чему вероятность повреждения электромотора при повышенных нагрузках сводится к минимуму. В любой авральной ситуации производится автоматическая остановка питания и срабатывают светодиоды индикатора.

Если вы покупаете довольно мощную дрель, то будет нелишней такая опция, как плавный спуск: она довольно медленно разгоняет оснастку и полностью исключает стартовые рывки. При выборе дрели нет места мелочам – важна каждая деталь, поэтому посмотрите, как выглядит инструмент. При осмотре инструмента потрясите его немного, убедитесь в удобстве прорезиненной рукоятки, прощупайте все прокалки – желательно, чтобы их поверхность была рифленой. Оцените доступность всех систем управления и легкость переключения кнопок.

Осмотрите сетевой шнур. Во-первых, вам необходимо убедиться в его целостности, а во-вторых – в том, что его длина соответствует особенностям вашего помещения. По возможности отдайте предпочтение моделям с антиблокировочной муфтой: она уберегает механизм от перегорания в случае механического столкновения, а еще защищает оператора от риска обратного удара. В самых дорогих изделиях обычно имеется антивибрационная система.

Заострите внимание на наличие лампы с функцией точечной подсветки, которая позволяет освещать затемненные рабочие участки. Будет совсем нелишним приобрести инструмент с пылесборником. В этом случае инструмент будет самостоятельно собирать пыль, которая появляется при взаимодействии с бетонными и каменными основаниями. Особое внимание уделите комплектации. Многие изготовители реализуют вместе с электродрелью зарядное устройство, запасной аккумулятор, набор сверл и прочие элементы Если вы уверены, что вам все это пригодится, лучше покупайте сразу максимальные наборы: это выйдет дешевле, чем если потом покупать все необходимые дополнения по отдельности.

Рейтинг

Наибольшим спросом среди покупателей пользуются дрели лишь нескольких проверенных производителей. Bosch – это предприятие, специализирующееся на изготовлении бытовой и садовой техники, в том числе и электроинструментального оборудования. Оно работает на рынке уже более 100 лет и за время успешно завоевало рынок более чем 150 государств.

DeWalt – это американский бренд, который славится высоким качеством своего инструмента. Продукция выпускается на производственные мощности Бразилии, Германии, а также Канады.

Metabo – бренд, которые реализует свои инструменты по всему миру. Это предприятие по праву можно назвать лидером в сегменте электроинструментов на общемировом рынке.

Makita – японское предприятие, которое получило известность благодаря выпуску высококачественного электрического и бензинового оборудования. Компания имеет свои фабрики в 8 странах, а сфера поставки дрелей куда больше – продукция компании представлена на прилавках более чем 150 стран мира.

Hitachi – японская фирма, которая завоевала известность как изготовитель бытовых инструментов, а также кондиционеров и другого промышленного оборудования.

Сферы применения

Сфера использования дрели во многом зависит от ее разновидности. По своей сути дрель является многофункциональным механизмом, однако для более комфортного выполнения тех или иных задач отдельные модели имеют особенности строения и индивидуальный режим работы.

Ударная дрель

Этот инструмент необходим для бурения в газобетоне либо кирпичной кладке, при контакте с мягкими материалами она тут же отключается. Заметим, что ударная дрель – это вовсе не перфоратор: ее мощность при ударе на порядок ниже и принцип механического воздействия совершенно иной. В инструменте ударного типа основную роль играет щетка, которая состоит из острых зубчатых муфт: при создании нагрузки одна из них соскальзывает со второй, они разъединяются, в результате вал начинает перемещаться поступательно.

В перфораторе же удар является результатом взаимодействия особого подшипника и различных пневматических элементов. Ударная дрель нужна для редких буровых работ, для частого использования она не годится.

Дрель для ввинчивания метиза

Работа с крепежом считается одной из базовых функций механизма. По сути, вставить саморез возможно абсолютно в любой патрон, но некоторые виды дрелей пригодны для этого в большей степени, чем остальные. Они обладают следующими характеристиками:

• присутствие реверса;
• возможность изменения вращающей скорости;
• работа в режиме коротких толчков;
• регулировка силы закрывания.

Дрель-миксер

В теории все виды дрелей могут перемешивать вязкие растворы, обычно для этого их дополнительно комплектуют различным рукоятками, а также оснащают многоскоростным редуктором. Мощность таких моделей относительно невелика, поэтому они работают, но при этой не перегреваются. Дрели-миксеры используют для перемешивания сухих строительных смесей, а также лаков и красок.

Угловая дрель

Это дрели, которые нужны, чтобы формировать отверстия и закручивать саморезы в самых труднодоступных участках, где нет возможности просверлить перпендикулярное отверстие. Они оснащены редуктором углового типа, инструмент отличается малой мощностью и отсутствием ударной функции. В зависимости от технических характеристик дрели могут использоваться для сверления деревянного бруса, нержавейки и даже чугуна.

Как отремонтировать?

Каким бы качественным ни был инструмент, периодически он выходит из строя. Наиболее распространены такие неисправности, как:

• поломка статора или якоря, которые ведут к выходу из строя электродвигателя;
• полный износ щеток;
• выход из строя подшипников;
• поломка кнопки регулировки вращения;
• окисление или подгорание контактов кнопки;
• поломка патрона.

Если вы намерены произвести ремонт вышедшего из строя инструмента своими силами, то для начала следует разобрать инструмент, провести полную диагностику и отыскать причину неисправности. Надо отметить, что починить сломанную деталь довольно сложно и почти нереально, поэтому в большинстве случаев ее попросту меняют на новую. Если пропадает питание или искрит, то следует осмотреть кабель. В большинстве случаев такая неисправность становится следствием поломки одного из проводов. В этом случае нужно отключить устройство от электросети, проверить кабель при помощи мультиметра. После этого участок срезается, провода зачищаются, формируются новые контакты.

Кнопка включателя начинает барахлить из-за того, что внутрь блока забивается пыль. Такие дефекты удаляют при помощи обычной кисточки. Некоторые малоопытные мастера пытаются смазать кнопку маслом – это большая ошибка, поскольку в этом случае масло смешается с пылью, и это приведет к полной поломке блока. Если сломалась кнопка выключения, нужно снять стенку дрели и счистить нагар на контактах при помощи мелкой наждачки. Щетки редуктора периодически выходят из строя, починить их невозможно, так как в процессе использования они стираются. Однако их можно заменить.

Если не работают подшипники, то следует промыть в керосине, заменить внутренние сальники и обновить смазку. При повреждении редуктора вам понадобятся запасные шестерни. Если у вас модель известного производителя, то найти запчасти в магазине не составит никакого труда. А вот починить патрон довольно сложно. Если причиной неисправностей стал именно он – вам стоит обратиться к услугам специализированного сервисного центра.

Правила эксплуатации и хранения

Для того чтобы дрель служила верой и правдой долгие годы, необходимо соблюдать все правила ее использования и хранения. На этапе подготовке к проведению работ необходимо:

• убедиться, что все посторонние включения отсутствуют;
• с максимальной надежностью зафиксировать заготовку и не удерживать ее в руках в процессе проведения работы;
• проверить надежность крепления оснастки инструмента в его патроне.

Во время проведения работы нужно:

• при работе с твердыми и поверхностями и вязкими материалами – удерживать руль двумя руками;
• не давить на предмет дрелью с целью ее удержания, в противном случае ее может заклинить;
• категорически запрещается использовать переключатель реверса, если двигатель включен и работает;
• запрещено выпускать инструмент из руки, если он включен и работает;
• при работе с потолком лучше надеть защитные очки.

По окончании работ следует удерживать дрель вплоть до полного ее отключения. Спустя некоторое время не притрагиваться к сверлам, даже после того, как двигатель остановится: это может привести к сильным ожогам. Хранить дрель следует в специальном кейсе или ящике.

О том, как правильно поьзоваться ударной дрелью, смотрите в следующем видео.

Электродрель - это... Что такое Электродрель?

Современная электродрель.

Дрель — ручной, пневматический или электромеханический инструмент, предназначенный для сверления отверстий при проведении строительных, отделочных, столярных, слесарных и других работ.

История

Старый сверлильный станок (дрель) с трансмисией.

В 1895 г. Вильгельм Файн изобрёл электродрель (в тот момент это был первый электроинструмент) .

В 1955 г. фирма "Метабо" выпустила первую серийную дрель ударного действия.

Ручная дрель

Ручная дрель - инструмент ручного сверления, при использовании силы человека. Применяется для проделывания отверстий в различных материалах.

Электрическая дрель

Современная электродрель с возможностью сверления с ударом

Дрель представляет из себя инструмент, чаще всего, в форме пистолета, внутри которого расположены тяговый преобразовыватель, пусковой выключатель, реверс, реостат или тиристорный регулятор мощности, электродвигатель (УКД) и (в большинстве случаев) механизм для сверления с ударом. На валу (шпинделе) дрели расположен патрон, предназначенный для установки различных слесарных и строительных насадок. У мощных дрелей в шпинделе имеется посадка «конус Морзе» для непосредственной фиксации в ней сверла.

Компоновка

Небольшие дрели, применяемые для сверления мелких отверстий, часто выполняются в форме цилиндра, удерживаемого в руке как авторучка. Также в форме цилиндра выполняются угловые дрели, предназначеннные для сверления в труднодоступных местах. Последние оснащаются специальной зубчатой передачей для поворота оси вращения на 90 градусов (как у УШМ). Такое исполнение позволяет сверлить отверстия, например, в боковых поверхностях узких ниш.

Патрон

Большинство дрелей оснащены кулачковым патроном. Такой патрон представляет собой полый цилиндр (корпус патрона), по поверхности которого движется регулировочное кольцо или регулировочная гильза. Одним из оснований цилиндр крепится на вал дрели, в другое основание закрепляются насадки. При вращении регулировочного кольца внутри цилиндра движутся по специальным направляющим металлические кулачки, которые сближаются или удаляются друг от друга в зависимости от направления вращения кольца.

Для крепления на вал дрели в корпусе патрона имеется отверстие с резьбой или с конусной поверхностью. Есть патроны, специально предназначенные для перфораторов с функцией смены патрона.

Кулачковый патрон дрели позволяет закреплять насадки с хвостовиком цилиндрической формы и любого диаметра из некоторого диапазона. Наиболее типичны диапазоны 0,8—10 мм и 1,5—13 мм.

Для надёжной фиксации насадки требуется затягивание патрона со значительным усилием. Существует два различных варианта кулачковых патронов — «обычные» («ключевые» или «зубчато-венцовые») и «быстрозажимные». Регулировочное кольцо «обычного» патрона затягивается или ослабляется при помощи специального ключа.

У быстрозажимного патрона (БЗП) для затяжки и ослабления используется металлическая гильза с накаткой (рифлением) или оребрённая пластмассовая гильза. Гильзу БЗП вращают рукой без применения инструмента, при этом необходимо удерживать от вращения корпус патрона. Для фиксации рукой корпуса БЗП на нём со стороны вала (шпинделя) дрели выполняется накатка или неподвижно закрепляется оребрённая гильза (такой БЗП называют двухгильзовым). Есть модели дрелей, у которых блокируется шпиндель (с помощью кнопки на корпусе или с помощью специального механизма, который автоматически блокирует шпиндель при остановке двигателя). На дрели с блокировкой шпинделя устанавливают БЗП, которые имеют одну широкую гильзу. Одногильзовые БЗП более удобны, их можно затягивать и ослаблять, не снимая защитных рукавиц (перчаток). В случае, если блокировка осуществляется кнопкой на корпусе, такая кнопка обычно возвращается в отжатое положение возвратной пружиной; при работе в условиях сильной запылённости кнопку может заклинивать.

Оба варианта имеют свои преимущества и недостатки. «Обычный» патрон затягивается ключом, который обеспечивает большее усилие затяжки, в результате патрон реже ослабляется сам, особенно при сверлении с ударом. БЗП избавляет от риска потерять ключ и не имеет зубцов, которые могут травмировать в случае соскальзывания руки. Модели БЗП, обеспечивающие большее усилие затяжки, существенно дороже «обычного» патрона.

Советская электродрель: 220 В, 420 Вт, 940 об/мин, «обычный» кулачковый патрон

Реверс и регулировка угловой скорости

Изменение направления вращения обычно достигается изменением включения электродвигателя. Для этого на корпусе дрели предусматривают переключатель. Часто он располагается вблизи рукоятки, что позволяет переключать его, не отвлекаясь от работы. Поскольку переключение при работающем двигателе может сильно перегружать последний, переключатель обычно связан с пусковым вылючателем так, чтобы переключение было невозможно при включенном двигателе. Иногда переключение направления вращения производится путем поворота щеточного блока относительно коллектора на 90°.

Реверс используется для выворачивания винтов и шурупов и для извлечения заклиненных насадок.

Регулировка угловой скорости может быть реализована электронным или механическим способами (оба способа могут быть использованы одновременно):

• механическое изменение скорости осуществляется изменением передаточного числа редуктора. Обычно используется редуктор с двумя передаточными числами (2-скоростной), реже с бо́льшим. При понижении скорости возрастает крутящий момент, выходная мощность почти не изменяется.
• электронная регулировка скорости осуществляется с помощью реостата, который управляется изменением нажатия на кнопку выключателя — чем глубже вдавлена кнопка, тем выше скорость. Часто на кнопке располагается колёсико, которым выставляется ограничение максимальной скорости. При понижении скорости электронным способом выходная мощность снижается. В настоящее время от реостатного управления с большим выделением тепла на реостате перешли к тиристорному управлению мощностью с меньшим выделением тепла.

Для поддержания крутящего момента иногда используют электронные схемы, которые существенно удорожают изделие, поэтому применяются редко.

Регулировка угловой скорости используется для понижения скорости при заворачивании/отворачивании шурупов, при начале сверления (засверливании), при сверлении легкоплавких материалов, при сверлении отверстий большого диаметра.

Применение

При приведении дрели в рабочее состояние патрон вращается, приводя тем самым насадку в механическое движение. Скорость вращения (число оборотов в единицу времени) можно регулировать при помощи реостата, направление вращения — при помощи реверса.

Обычно дрель имеет два режима работы: обычный и с ударом.

Обычный режим предназначен для проведения столярных и слесарных работ.

Режим сверления с ударом предначен для сверления отверстий в камне, кирпичной кладке или бетоне. В режиме с ударом сверло совершает не только вращательное, но и возвратно-поступательное движение, что позволяет сверлить твёрдые стены за короткий промежуток времени. Продольные движения сверла обеспечиваются ударным механизмом дрели. Для сверления камня (кирпича, бетона) необходима насадка или сверло со специальным наконечником повышенной твердости. Ударная дрель по своей эффективности значительно отличается от перфоратора и её не следует рассматривать как полноценную замену последнему. Сверление с ударом недопустимо в случаях, когда есть риск растрескивания материала — например, при сверлении керамической плитки и черепицы или в непосредственной близости от краёв стен.

Помимо сверления дрель может быть использована для заворачивания/отворачивания винтов и шурупов. Кроме того, распространены насадки для шлифования и отрезания, предназначенные для закрепления в патрон дрели.

Работать с инструментом следует осторожно. При проведении любых работ дрелью необходимо носить защитные очки во избежании попадания мелких частиц обрабатываемого материала в глаза.

Пневматическая дрель

См. также

Wikimedia Foundation. 2010.

Дрель. Виды и устройство. Применение и работа. Как выбрать

Электрическая дрель является востребованным строительным и монтажным инструментом, который выполняет сверлильные работы. На этом сфера ее использования не заканчивается. Благодаря массе насадок, инструмент может выполнять целый набор функций, начиная от размешивания строительных смесей, полировки и заканчивая заточкой сверл.

Устройство и принцип действия

Дрель представляет собой компактную и легкую конструкцию, основными частями которой являются:

Принцип работы дрели заключается в том, что электрический двигатель передает крутящий момент через редуктор на патрон, который фиксирует сверло. Благодаря применению понижающего обороты механизма, сверло крутится немного медленнее, чем сам двигатель, но при этом обладает увеличенной силой, поэтому не останавливается при сопротивлении.

Разновидности дрелей

Дрель является довольно простым инструментом, который имеет несложную конструкцию. Тем не менее существуют несколько ее разновидностей, которые отличаются по строению редуктора и имеют различные направления использования.

Дрели бывают следующих видов:

• Обычные.
• Ударные.
• Миксерного типа.
• Шуруповертного типа.

Каждый из этих инструментов имеет свои преимущества и недостатки. Все они пригодны для проведения сверлильных работ, но имеют различные дополнительные функции. При выборе инструмента нужно определиться, для каких задач он будет использован, что позволит облегчить дальнейшую эксплуатацию.

Обычная конструкция

Обычная дрель является очень компактной и легкой. Ее можно использовать для сверления древесины, пластика и металла. Она обеспечивает создание аккуратного отверстия. Такой инструмент зачастую имеет возможность регулировки оборотов, что бывает полезно при необходимости сверления специфических материалов, когда нежелательно доводить сверло до перегрева. Практически все модели обычных дрелей оснащены ресивером. При его переключении изменяется направление вращения патрона. Это позволяет выворачивать сверло, если оно застревает.

Ударная конструкция

Ударные дрели имеют слегка измененный редуктор, в который добавлено две шестерни. В результате вращения двигателя обеспечивается не только передача оборотов на патрон, но и его резкое возвратно-поступательное перемещение. Благодаря этому, сверление имеет эффект долота. Он необходим при работе с камнем, бетоном и кирпичом. Ударные модели позволяют сверлить стены, в то время как обычные дрели этого не могут.

При этом ударные дрели имеют два режима работы. В первом происходит простое вращение патрона, как в обычной конструкции, а во втором задействуются дополнительные шестерни, обеспечивающие возвратно-поступательное движение. На первый взгляд ударная конструкция похожа на перфоратор, но это не так. В перфораторе используется пневматический механизм, который более надежен и эффективен, благодаря чему пробивание отверстий происходит быстрее.

Миксерный тип

Миксерная дрель имеет более увеличенный редуктор. Благодаря этому она обладает значительной силой, но выдает низкие обороты. Такой инструмент тяжелее первых двух разновидностей и работает медленней. Несмотря на это, им вполне можно сверлить металл, пластмассу и дерево. Преимущество миксерной конструкции заключается в высокой тягловой силе редуктора. Установив в патрон специальную насадку с лопастями, можно проводить замешивание строительных смесей, таких как бетон, клей или штукатурка.

Шуруповертный тип

Дрель шуруповертного типа может быть использована для сверления как обычная, а также проводить вкручивание и выкручивание шурупов. Она имеет широкий диапазон регулировки скорости вращения. Кроме этого, в ее конструкции предусмотрена специальная трещотка. Ее задача заключается в отключении передачи вращения на патрон при определенном усилии, сила которого выставляется с помощью регулировочной шкалы. Это необходимо для предотвращения срывания резьбы в посадочном отверстии шурупа.

Рекомендации по выбору

При выборе инструмента следует обращать внимание на следующие характеристики:

Мощность электромотора

Что касается мощности электромотора, то для обычной дрели вполне достаточно 500 Вт. Более слабые инструменты пригодны только для работы с деревом. При сверлении металла они не могут противостоять трению и сверло останавливается. Оптимальная мощность для ударного инструмента 700 Вт и выше. Для дрелей миксерного типа нужно выбирать от 800-1000 Вт. Что касается шуруповертов, то лучше всего смотреть на инструменты мощностью от 450 Вт.

Количество оборотов в минуту

Количество оборотов в минуту играет важную роль, поскольку этот показатель указывает на скорость сверление и силу редуктора. Хорошие обычные и ударные дрели имеют показатель вращения от 3000 оборотов в минуту. Для миксеров этот показатель должен быть в районе 600 оборотов. При выборе шуруповерта лучше обращать внимание на инструменты с переключением режимов на сверление и закручивание шурупов. Оптимальная скорость на первом положении переключателя должна быть в пределах 400 оборотов, а на втором 1500 и выше. Если переключение невозможно, то стоит остановиться на 700 оборотах в минуту.

Вес

Вес дрели должен быть комфортным для работы. Если она будет эксплуатироваться постоянно, то лучше более легкая конструкция. Это позволит снизить нагрузку на руки. В случае, когда дрель будет использоваться изредка, можно взять и более тяжелую, но доступную модель. Нормальными считаются инструменты в пределах 1,2-1,7 кг. Для миксеров показатель гораздо выше и составляет 2,7-3 кг.

Наличие дополнительных регулировок

Особое внимание при выборе инструмента нужно обратить на наличие дополнительных регулировок. Желательна возможность изменения скорости оборотов. Для этого в конструкции может быть предусмотрен специальный регулятор, который изменяет параметры электрического питания двигателя. Также бывает переключатель для изменения настроек редуктора. Нередко дрели имеют оба режима регулировки. Еще одним важным моментом является наличие ресивера, для изменения направления вращения электромотора.

Тип патрона

Инструменты могут оснащаться двумя типами патронов – под ключ или быстрозажимным. Первый зажимает сверло с помощью специального ключа. Такая конструкция очень надежная, поскольку обеспечивается уверенная фиксация. Быстрозажимной патрон работает без ключа. Его нужно зажимать и разжимать только с помощью силы рук. При работе с ним можно быстро менять сверла и не нужно искать ключ, но прокручивание сверла при углублении в жесткий материал не редкость.

Источник питания

Также нужно обратить внимание на источник питание дрели. Она может работать от сети или аккумулятора. Сетевые модели стоят дешевле, но для них нужно искать розетку и использовать удлинитель. Аккумуляторные инструменты таких недостатков не имеют, но все же, если их забыть зарядить, то просверлить даже одно отверстие не получится. Нужно отметить, что выбирая автономный инструмент, стоит обратить внимание на тип батареи. Она не должна иметь «эффекта памяти». Это позволит проводить подзарядку даже если батарея еще не села полностью.

Полезные насадки

Применение дрели не ограничивается только сверлением, закручиванием шурупов или замешиванием строительного раствора. Существует масса полезных насадок, которые расширяют ее возможности. Их использование позволяет заменить целый арсенал инструментов. Одним из самых интересных является помпа. С ее помощью можно проводить перекачивание воды. Это очень удобно, особенно если использовать аккумуляторную дрель, что позволяет превращать ее в насос даже там, где нет электричества.

Также весьма интересной насадкой являются ножницы для резки тонкого листового металла. Они обеспечивают аккуратный срез любой формы. При этом отсутствует шум и искры, как при работе угловой шлифовальной машины типа «болгарка». Кроме этого ножницы не перегревают металл, что очень важно, если нужно раскроить сайдинг или металлопрофиль, который покрыт краской. В таком случае защитный полимерный слой не обгорает, благодаря чему края выглядят аккуратно и не ржавеют.

На дрель возможна установка даже насадки для затягивания заклепок. Такое усовершенствование инструмента позволяет повысить эффективность труда, что особенно важно в тех случаях, когда нужно работать быстро и долго. Такая насадка будет незаменимой для закрепления сайдинга или металлопрофиля. Она обеспечивает очень надежное затягивание и аккуратный обрыв ножки заклепки.

На этом перечень насадок не заканчивается. Существует еще масса интересных приспособлений, которые работают совместно с дрелью. К ним можно отнести спрут для снятия рыбной чешуи, бильные пальцы для ощипывания перья птиц и даже конструкцию для заточки сверл.

Похожие темы:

Дрель — Википедия. Что такое Дрель

Ручные дрели — односкоростная и двухскоростная с рукояткой-держателем пистолетного типа и плечевым упором. Выбор скорости вращения у двухскоростной дрели производится переключением простейшей «коробки передач». Двухскоростная ручная дрель, выбор скорости вращения производится перестановкой рукоятки. Кожух снят.

Дрель — ручной, пневматический или электрический инструмент, предназначенный для придачи вращательного движения сверлу или другому режущему инструменту для сверления отверстий в различных материалах при проведении строительных, отделочных, столярных, слесарных и других работ.

История

Ручная дрель

Ручная дрель — механический инструмент, который применяется для придания вращательного движения с повышенным числом оборотов сверлу или другому режущему инструменту при сверлении отверстий в различных материалах.

Односкоростные дрели имеют только повышающую передачу, состоящую из двух конических шестерён. Как правило, выпускаются в малогабаритном исполнении.

Двухскоростные дрели дополнительно имеют пару цилиндрических шестерён, позволяющих выбирать низкую или высокую скорость вращения патрона со сверлом.

Большие ручные дрели имеют плечевой упор и рукоятку-держатель, облегчающие сверление.

Электрическая дрель

Современная электродрель. Старый сверлильный станок (дрель) с трансмиссией.

Первые электродрели стали появляться сразу после изобретения электродвигателей. Начиная с 1860-х годов эти аппараты внедряются в разные отрасли промышленности (горнодобывающая промышленность, медицина). По мере совершенствования электродвигателей, в 1880-х годах стали появляться «инструментальные» версии электродрелей, которые использовались на заводах и судоверфях^[2].

Современная электродрель с возможностью сверления с ударом

Дрель представляет собой инструмент, чаще всего, в форме пистолета, внутри которого расположены тяговый преобразователь, пусковой выключатель, реверс, реостат или тиристорный регулятор мощности, электродвигатель (УКД), а также механизм для сверления с ударом. На валу (шпинделе) дрели расположен патрон, предназначенный для установки различных слесарных и строительных насадок. У мощных дрелей в шпинделе имеется посадка «конус Морзе» для непосредственной фиксации в ней сверла.

Компоновка

Небольшие дрели, применяемые для сверления мелких отверстий, часто выполняются в форме цилиндра, удерживаемого в руке как авторучка. Также в форме цилиндра выполняются угловые дрели, предназначенные для сверления в труднодоступных местах. Последние оснащаются специальной зубчатой передачей для поворота оси вращения на 90 градусов (как у УШМ). Такое исполнение позволяет сверлить отверстия, например, в боковых поверхностях узких ниш.

Патрон

Большинство дрелей оснащены кулачковым патроном. Такой патрон представляет собой полый цилиндр (корпус патрона), по поверхности которого движется регулировочное кольцо или регулировочная гильза. Одним из оснований цилиндр крепится на вал дрели, в другое основание закрепляются насадки. При вращении регулировочного кольца внутри цилиндра движутся по специальным направляющим металлические кулачки, которые сближаются или удаляются друг от друга в зависимости от направления вращения кольца.

Для крепления на вал дрели в корпусе патрона имеется отверстие с резьбой или с конусной поверхностью. Есть патроны, специально предназначенные для перфораторов с функцией смены патрона.

Кулачковый патрон дрели позволяет закреплять насадки с хвостовиком цилиндрической формы и любого диаметра из некоторого диапазона. Наиболее типичны диапазоны 0,8—10 мм и 1,5—13 мм.

Для надёжной фиксации насадки требуется затягивание патрона со значительным усилием. Существует два различных варианта кулачковых патронов — «обычные» («ключевые» или «зубчато-венцовые») и «быстрозажимные». Регулировочное кольцо «обычного» патрона затягивается или ослабляется при помощи специального ключа.

У быстрозажимного патрона (БЗП) для затяжки и ослабления используется металлическая гильза с накаткой (рифлением) или оребрённая пластмассовая гильза. Гильзу БЗП вращают рукой без применения инструмента, при этом необходимо удерживать от вращения корпус патрона. Для фиксации рукой корпуса БЗП на нём со стороны вала (шпинделя) дрели выполняется накатка или неподвижно закрепляется оребрённая гильза (такой БЗП называют двухгильзовым). Есть модели дрелей, у которых блокируется шпиндель (с помощью кнопки на корпусе или с помощью специального механизма, который автоматически блокирует шпиндель при остановке двигателя). На дрели с блокировкой шпинделя устанавливают БЗП, которые имеют одну широкую гильзу. Одногильзовые БЗП более удобны, их можно затягивать и ослаблять, не снимая защитных рукавиц (перчаток). В случае, если блокировка осуществляется кнопкой на корпусе, такая кнопка обычно возвращается в отжатое положение возвратной пружиной; при работе в условиях сильной запылённости кнопку может заклинивать.

Оба варианта имеют свои преимущества и недостатки. «Обычный» патрон затягивается ключом, который обеспечивает большее усилие затяжки, в результате патрон реже ослабляется сам, особенно при сверлении с ударом. БЗП избавляет от риска потерять ключ и не имеет зубцов, которые могут травмировать в случае соскальзывания руки. Модели БЗП, обеспечивающие большее усилие затяжки, существенно дороже «обычного» патрона.

Болгарская электродрель фирмы Елпром Ловеч, модель В8: 220 В, 420 Вт, 940 об/мин, «обычный» кулачковый патрон

Реверс и регулировка угловой скорости

Изменение направления вращения обычно достигается изменением включения электродвигателя. Для этого на корпусе дрели предусматривают переключатель. Часто он располагается вблизи рукоятки, что позволяет переключать его, не отвлекаясь от работы. Поскольку переключение при работающем двигателе может сильно перегружать последний, переключатель обычно связан с пусковым выключателем так, чтобы переключение было невозможно при включенном двигателе. Иногда переключение направления вращения производится путём поворота щеточного блока относительно коллектора на 90°.

Реверс используется для выворачивания винтов и шурупов и для извлечения заклиненных насадок.

Регулировка угловой скорости может быть реализована электронным или механическим способами (оба способа могут быть использованы одновременно):

• механическое изменение скорости осуществляется изменением передаточного числа редуктора. Обычно используется редуктор с двумя передаточными числами (2-скоростной), реже с бо́льшим. При понижении скорости возрастает крутящий момент, выходная мощность почти не изменяется.
• электронная регулировка скорости осуществляется с помощью реостата, который управляется изменением нажатия на кнопку выключателя — чем глубже вдавлена кнопка, тем выше скорость. Часто на кнопке располагается колёсико, которым выставляется ограничение максимальной скорости. При понижении скорости электронным способом выходная мощность снижается. В настоящее время от реостатного управления с большим выделением тепла на реостате перешли к тиристорному управлению мощностью с меньшим выделением тепла.

Для поддержания крутящего момента иногда используют электронные схемы, которые существенно удорожают изделие, поэтому применяются редко.

Регулировка угловой скорости используется для понижения скорости при заворачивании/отворачивании шурупов, при начале сверления (засверливании), при сверлении легкоплавких материалов, при сверлении отверстий большого диаметра.

Применение

При приведении дрели в рабочее состояние патрон вращается, приводя тем самым насадку в механическое движение. Скорость вращения (число оборотов в единицу времени) можно регулировать при помощи реостата, направление вращения — при помощи реверса.

Чаще всего дрель имеет два режима работы: обычный и с ударом.

Обычный режим предназначен для проведения столярных и слесарных работ.

Режим сверления с ударом предназначен для сверления отверстий в камне, кирпичной кладке или бетоне. В режиме с ударом сверло совершает не только вращательное, но и возвратно-поступательное движение, что позволяет сверлить твёрдые стены за короткий промежуток времени. Продольные движения сверла обеспечиваются ударным механизмом дрели. Для сверления камня (кирпича, бетона) необходима насадка или сверло со специальным наконечником повышенной твердости. Ударная дрель по своей эффективности значительно отличается от перфоратора, и её не следует рассматривать как полноценную замену последнему. Сверление с ударом недопустимо в случаях, когда есть риск растрескивания материала — например, при сверлении керамической плитки и черепицы или в непосредственной близости от краёв стен.

Помимо сверления, дрель может быть использована для заворачивания/отворачивания винтов и шурупов. Кроме того, распространены насадки для шлифования и отрезания, предназначенные для закрепления в патрон дрели.

Работать с инструментом следует осторожно. При проведении любых работ дрелью необходимо носить защитные очки во избежание попадания мелких частиц обрабатываемого материала в глаза.

Пневматическая дрель

Дрели пневматические — это промышленные инструменты, которые используются для сверления в условиях заводского производства в разных сферах промышленности (на линиях конвейера). Их разделяют по мощности, исполнению, наличию реверса и максимально возможному диаметру сверления. Есть следующие виды:

• Прямые — выполняются так, что ось двигателя и ось патрона совпадают. В основном, их форма схожа с пистолетом;
• Торцевые — внешне напоминают отвёртку;
• Угловые — ось вращения патрона размещается под углом к корпусу.

Минимальная скорость шпинделя равна 250 оборотов в минуту, а наибольшая в турбинных аппаратах доходит до 22000 оборотов в минуту.

Пневматическая дрель работает от стационарного или передвижного источника сжатого воздуха - пневматического компрессора. В большинстве случаев при работе с пневмодрелью требуется защита органов слуха.

Правила техники безопасности

Статья содержит инструкцию (руководство). Статьи Википедии или их разделы не должны выглядеть как инструкции, консультации (юридические или медицинские) или указания, или содержать пошаговые инструкции (в стиле «как сделать»), включая пошаговые обучающие руководства, схемы прохождения, инструкции по эксплуатации, пособия по прохождению компьютерных игр и рецепты. Подробнее см. ВП:НЕИНСТРУКЦИЯ. В то же время, не всякое описание любого производственного процесса нарушает это правило. Так, достаточно подробное описание всех практически важных путей синтеза химического соединения обязано быть в полноценной статье о соединениях, обладающих практическим значением.

Список примеров в этой статье или её разделе не основывается на авторитетных источниках непосредственно о предмете статьи или её раздела.Добавьте ссылки на источники, предметом рассмотрения которых является тема настоящей статьи (или раздела) в целом, содержащие данные элементы списка как примеры. В противном случае раздел может быть удалён.

При подготовке к работе следует:

• убедиться в отсутствии посторонних включений в заготовке или скрытой проводки и арматуры в стене, потолке;
• надёжно закрепить заготовку и ни в коем случае не держать её в руках в ходе работы;
• удостовериться, что оснастка дрели надёжно закреплена в патроне;
• не забыть снять с патрона ключ зажима сверла.

Во время использования необходимо:

• при работе с твёрдыми поверхностями и вязкими материалами держать дрель двумя руками, особенно при работе с мощными моделями;
• не перегружать дрель сильным нажимом, дабы не допустить заклинивания;
• быть особенно осторожным при использовании дополнительных насадок;
• запрещается пользоваться переключателем реверса при работающем двигателе;
• при сверлении потолка в обязательном порядке использовать защитные очки;
• запрещается специально выпускать дрель из рук при работающем двигателе и нажатой кнопке фиксатора выключателя.

После завершения работы рекомендуется:

• не выпускать дрель из рук до полной остановки двигателя;
• некоторое время не прикасаться к оснастке даже после полной остановки шпинделя — возможны ожоги.

См. также

Примечания

1. ↑ Ошибка в сносках^?: Неверный тег <ref>; для сносок Schiöler 2009, 113 не указан текст
2. ↑ «Дрель: новые расследования» М. Елисейкин, журнал «ДельДоДыр» № 2 2013 (На сайте автора часть 1, часть 2, часть 3

Литература

Дрель — Википедия (с комментариями)

Материал из Википедии — свободной энциклопедии

Дрель — ручной, пневматический или электрический инструмент, предназначенный для придачи вращательного движения сверлу или другому режущему инструменту для сверления отверстий в различных материалах при проведении строительных, отделочных, столярных, слесарных и других работ.

Ручная дрель

Ручная дрель — механический инструмент, который применяется для придания вращательного движения с повышенным числом оборотов сверлу или другому режущему инструменту при сверлении отверстий в различных материалах.

Односкоростные дрели имеют только повышающую передачу, состоящую из двух конических шестерён. Как правило, выпускаются в малогабаритном исполнении.

Двухскоростные дрели дополнительно имеют пару цилиндрических шестерён, позволяющих выбирать низкую или высокую скорость вращения патрона со сверлом.

Большие ручные дрели имеют плечевой упор и рукоятку-держатель, облегчающие сверление.

Электрическая дрель

Первые электродрели стали появляться сразу после изобретения электродвигателей. Начиная с 1860-х годов эти аппараты внедряются в разные отрасли промышленности (горнодобывающая промышленность, медицина). По мере совершенствования электродвигателей, в 1880-х годах стали появляться «инструментальные» версии электродрелей, которые использовались на заводах и судоверфях^[1].

Дрель представляет собой инструмент, чаще всего, в форме пистолета, внутри которого расположены тяговый преобразователь, пусковой выключатель, реверс, реостат или тиристорный регулятор мощности, электродвигатель (УКД), а также механизм для сверления с ударом. На валу (шпинделе) дрели расположен патрон, предназначенный для установки различных слесарных и строительных насадок. У мощных дрелей в шпинделе имеется посадка «конус Морзе» для непосредственной фиксации в ней сверла.

Компоновка

Небольшие дрели, применяемые для сверления мелких отверстий, часто выполняются в форме цилиндра, удерживаемого в руке как авторучка. Также в форме цилиндра выполняются угловые дрели, предназначенные для сверления в труднодоступных местах. Последние оснащаются специальной зубчатой передачей для поворота оси вращения на 90 градусов (как у УШМ). Такое исполнение позволяет сверлить отверстия, например, в боковых поверхностях узких ниш.

Патрон

Большинство дрелей оснащены кулачковым патроном. Такой патрон представляет собой полый цилиндр (корпус патрона), по поверхности которого движется регулировочное кольцо или регулировочная гильза. Одним из оснований цилиндр крепится на вал дрели, в другое основание закрепляются насадки. При вращении регулировочного кольца внутри цилиндра движутся по специальным направляющим металлические кулачки, которые сближаются или удаляются друг от друга в зависимости от направления вращения кольца.

Для крепления на вал дрели в корпусе патрона имеется отверстие с резьбой или с конусной поверхностью. Есть патроны, специально предназначенные для перфораторов с функцией смены патрона.

Кулачковый патрон дрели позволяет закреплять насадки с хвостовиком цилиндрической формы и любого диаметра из некоторого диапазона. Наиболее типичны диапазоны 0,8—10 мм и 1,5—13 мм.

Для надёжной фиксации насадки требуется затягивание патрона со значительным усилием. Существует два различных варианта кулачковых патронов — «обычные» («ключевые» или «зубчато-венцовые») и «быстрозажимные». Регулировочное кольцо «обычного» патрона затягивается или ослабляется при помощи специального ключа.

У быстрозажимного патрона (БЗП) для затяжки и ослабления используется металлическая гильза с накаткой (рифлением) или оребрённая пластмассовая гильза. Гильзу БЗП вращают рукой без применения инструмента, при этом необходимо удерживать от вращения корпус патрона. Для фиксации рукой корпуса БЗП на нём со стороны вала (шпинделя) дрели выполняется накатка или неподвижно закрепляется оребрённая гильза (такой БЗП называют двухгильзовым). Есть модели дрелей, у которых блокируется шпиндель (с помощью кнопки на корпусе или с помощью специального механизма, который автоматически блокирует шпиндель при остановке двигателя). На дрели с блокировкой шпинделя устанавливают БЗП, которые имеют одну широкую гильзу. Одногильзовые БЗП более удобны, их можно затягивать и ослаблять, не снимая защитных рукавиц (перчаток). В случае, если блокировка осуществляется кнопкой на корпусе, такая кнопка обычно возвращается в отжатое положение возвратной пружиной; при работе в условиях сильной запылённости кнопку может заклинивать.

Оба варианта имеют свои преимущества и недостатки. «Обычный» патрон затягивается ключом, который обеспечивает большее усилие затяжки, в результате патрон реже ослабляется сам, особенно при сверлении с ударом. БЗП избавляет от риска потерять ключ и не имеет зубцов, которые могут травмировать в случае соскальзывания руки. Модели БЗП, обеспечивающие большее усилие затяжки, существенно дороже «обычного» патрона.

Реверс и регулировка угловой скорости

Изменение направления вращения обычно достигается изменением включения электродвигателя. Для этого на корпусе дрели предусматривают переключатель. Часто он располагается вблизи рукоятки, что позволяет переключать его, не отвлекаясь от работы. Поскольку переключение при работающем двигателе может сильно перегружать последний, переключатель обычно связан с пусковым выключателем так, чтобы переключение было невозможно при включенном двигателе. Иногда переключение направления вращения производится путём поворота щеточного блока относительно коллектора на 90°.

Реверс используется для выворачивания винтов и шурупов и для извлечения заклиненных насадок.

Регулировка угловой скорости может быть реализована электронным или механическим способами (оба способа могут быть использованы одновременно):

• механическое изменение скорости осуществляется изменением передаточного числа редуктора. Обычно используется редуктор с двумя передаточными числами (2-скоростной), реже с бо́льшим. При понижении скорости возрастает крутящий момент, выходная мощность почти не изменяется.
• электронная регулировка скорости осуществляется с помощью реостата, который управляется изменением нажатия на кнопку выключателя — чем глубже вдавлена кнопка, тем выше скорость. Часто на кнопке располагается колёсико, которым выставляется ограничение максимальной скорости. При понижении скорости электронным способом выходная мощность снижается. В настоящее время от реостатного управления с большим выделением тепла на реостате перешли к тиристорному управлению мощностью с меньшим выделением тепла.

Для поддержания крутящего момента иногда используют электронные схемы, которые существенно удорожают изделие, поэтому применяются редко.

Регулировка угловой скорости используется для понижения скорости при заворачивании/отворачивании шурупов, при начале сверления (засверливании), при сверлении легкоплавких материалов, при сверлении отверстий большого диаметра.

Применение

При приведении дрели в рабочее состояние патрон вращается, приводя тем самым насадку в механическое движение. Скорость вращения (число оборотов в единицу времени) можно регулировать при помощи реостата, направление вращения — при помощи реверса.

Чаще всего дрель имеет два режима работы: обычный и с ударом.

Обычный режим предназначен для проведения столярных и слесарных работ.

Режим сверления с ударом предназначен для сверления отверстий в камне, кирпичной кладке или бетоне. В режиме с ударом сверло совершает не только вращательное, но и возвратно-поступательное движение, что позволяет сверлить твёрдые стены за короткий промежуток времени. Продольные движения сверла обеспечиваются ударным механизмом дрели. Для сверления камня (кирпича, бетона) необходима насадка или сверло со специальным наконечником повышенной твердости. Ударная дрель по своей эффективности значительно отличается от перфоратора, и её не следует рассматривать как полноценную замену последнему. Сверление с ударом недопустимо в случаях, когда есть риск растрескивания материала — например, при сверлении керамической плитки и черепицы или в непосредственной близости от краёв стен.

Помимо сверления, дрель может быть использована для заворачивания/отворачивания винтов и шурупов. Кроме того, распространены насадки для шлифования и отрезания, предназначенные для закрепления в патрон дрели.

Работать с инструментом следует осторожно. При проведении любых работ дрелью необходимо носить защитные очки во избежание попадания мелких частиц обрабатываемого материала в глаза.

Пневматическая дрель

Дрели пневматические — это промышленные инструменты, которые используются для сверления в условиях заводского производства в разных сферах промышленности (на линиях конвейера). Их разделяют по мощности, исполнению, наличию реверса и максимально возможному диаметру сверления. Есть следующие виды:

• Прямые — выполняются так, что ось двигателя и ось патрона совпадают. В основном, их форма схожа с пистолетом;
• Торцевые — внешне напоминают отвёртку;
• Угловые — ось вращения патрона размещается под углом к корпусу.

Минимальная скорость шпинделя равна 250 оборотов в минуту, а наибольшая в турбинных аппаратах доходит до 22000 оборотов в минуту.

Пневматическая дрель работает от стационарного или передвижного источника сжатого воздуха - пневматического компрессора. В большинстве случаев при работе с пневмодрелью требуется защита органов слуха.

Правила техники безопасности

При подготовке к работе следует:

• убедиться в отсутствии посторонних включений в заготовке или скрытой проводки и арматуры в стене, потолке;
• надёжно закрепить заготовку и ни в коем случае не держать её в руках в ходе работы;
• удостовериться, что оснастка дрели надёжно закреплена в патроне;
• не забыть снять с патрона ключ зажима сверла.

Во время использования необходимо:

• при работе с твёрдыми поверхностями и вязкими материалами держать дрель двумя руками, особенно при работе с мощными моделями;
• не перегружать дрель сильным нажимом, дабы не допустить заклинивания;
• быть особенно осторожным при использовании дополнительных насадок;
• запрещается пользоваться переключателем реверса при работающем двигателе;
• при сверлении потолка в обязательном порядке использовать защитные очки;
• запрещается специально выпускать дрель из рук при работающем двигателе и нажатой кнопке фиксатора выключателя.

После завершения работы рекомендуется:

• не выпускать дрель из рук до полной остановки двигателя;
• некоторое время не прикасаться к оснастке даже после полной остановки шпинделя — возможны ожоги.

См. также

Напишите отзыв о статье "Дрель"

Примечания

1. ↑ «Дрель: новые расследования» М. Елисейкин, журнал «ДельДоДыр» № 2 2013 (На сайте автора [motopila.tv/first-electric-drill-1/ часть 1], [motopila.tv/first-electric-drill-2/ часть 2], [motopila.tv/first-electric-drill-3/ часть 3]

Отрывок, характеризующий Дрель

На другой день приехал государь. Несколько человек дворовых Ростовых отпросились пойти поглядеть царя. В это утро Петя долго одевался, причесывался и устроивал воротнички так, как у больших. Он хмурился перед зеркалом, делал жесты, пожимал плечами и, наконец, никому не сказавши, надел фуражку и вышел из дома с заднего крыльца, стараясь не быть замеченным. Петя решился идти прямо к тому месту, где был государь, и прямо объяснить какому нибудь камергеру (Пете казалось, что государя всегда окружают камергеры), что он, граф Ростов, несмотря на свою молодость, желает служить отечеству, что молодость не может быть препятствием для преданности и что он готов… Петя, в то время как он собирался, приготовил много прекрасных слов, которые он скажет камергеру.
Петя рассчитывал на успех своего представления государю именно потому, что он ребенок (Петя думал даже, как все удивятся его молодости), а вместе с тем в устройстве своих воротничков, в прическе и в степенной медлительной походке он хотел представить из себя старого человека. Но чем дальше он шел, чем больше он развлекался все прибывающим и прибывающим у Кремля народом, тем больше он забывал соблюдение степенности и медлительности, свойственных взрослым людям. Подходя к Кремлю, он уже стал заботиться о том, чтобы его не затолкали, и решительно, с угрожающим видом выставил по бокам локти. Но в Троицких воротах, несмотря на всю его решительность, люди, которые, вероятно, не знали, с какой патриотической целью он шел в Кремль, так прижали его к стене, что он должен был покориться и остановиться, пока в ворота с гудящим под сводами звуком проезжали экипажи. Около Пети стояла баба с лакеем, два купца и отставной солдат. Постояв несколько времени в воротах, Петя, не дождавшись того, чтобы все экипажи проехали, прежде других хотел тронуться дальше и начал решительно работать локтями; но баба, стоявшая против него, на которую он первую направил свои локти, сердито крикнула на него:
– Что, барчук, толкаешься, видишь – все стоят. Что ж лезть то!
– Так и все полезут, – сказал лакей и, тоже начав работать локтями, затискал Петю в вонючий угол ворот.
Петя отер руками пот, покрывавший его лицо, и поправил размочившиеся от пота воротнички, которые он так хорошо, как у больших, устроил дома.
Петя чувствовал, что он имеет непрезентабельный вид, и боялся, что ежели таким он представится камергерам, то его не допустят до государя. Но оправиться и перейти в другое место не было никакой возможности от тесноты. Один из проезжавших генералов был знакомый Ростовых. Петя хотел просить его помощи, но счел, что это было бы противно мужеству. Когда все экипажи проехали, толпа хлынула и вынесла и Петю на площадь, которая была вся занята народом. Не только по площади, но на откосах, на крышах, везде был народ. Только что Петя очутился на площади, он явственно услыхал наполнявшие весь Кремль звуки колоколов и радостного народного говора.
Одно время на площади было просторнее, но вдруг все головы открылись, все бросилось еще куда то вперед. Петю сдавили так, что он не мог дышать, и все закричало: «Ура! урра! ура!Петя поднимался на цыпочки, толкался, щипался, но ничего не мог видеть, кроме народа вокруг себя.
На всех лицах было одно общее выражение умиления и восторга. Одна купчиха, стоявшая подле Пети, рыдала, и слезы текли у нее из глаз.
– Отец, ангел, батюшка! – приговаривала она, отирая пальцем слезы.
– Ура! – кричали со всех сторон. С минуту толпа простояла на одном месте; но потом опять бросилась вперед.
Петя, сам себя не помня, стиснув зубы и зверски выкатив глаза, бросился вперед, работая локтями и крича «ура!», как будто он готов был и себя и всех убить в эту минуту, но с боков его лезли точно такие же зверские лица с такими же криками «ура!».
«Так вот что такое государь! – думал Петя. – Нет, нельзя мне самому подать ему прошение, это слишком смело!Несмотря на то, он все так же отчаянно пробивался вперед, и из за спин передних ему мелькнуло пустое пространство с устланным красным сукном ходом; но в это время толпа заколебалась назад (спереди полицейские отталкивали надвинувшихся слишком близко к шествию; государь проходил из дворца в Успенский собор), и Петя неожиданно получил в бок такой удар по ребрам и так был придавлен, что вдруг в глазах его все помутилось и он потерял сознание. Когда он пришел в себя, какое то духовное лицо, с пучком седевших волос назади, в потертой синей рясе, вероятно, дьячок, одной рукой держал его под мышку, другой охранял от напиравшей толпы.
– Барчонка задавили! – говорил дьячок. – Что ж так!.. легче… задавили, задавили!
Государь прошел в Успенский собор. Толпа опять разровнялась, и дьячок вывел Петю, бледного и не дышащего, к царь пушке. Несколько лиц пожалели Петю, и вдруг вся толпа обратилась к нему, и уже вокруг него произошла давка. Те, которые стояли ближе, услуживали ему, расстегивали его сюртучок, усаживали на возвышение пушки и укоряли кого то, – тех, кто раздавил его.
– Этак до смерти раздавить можно. Что же это! Душегубство делать! Вишь, сердечный, как скатерть белый стал, – говорили голоса.
Петя скоро опомнился, краска вернулась ему в лицо, боль прошла, и за эту временную неприятность он получил место на пушке, с которой он надеялся увидать долженствующего пройти назад государя. Петя уже не думал теперь о подаче прошения. Уже только ему бы увидать его – и то он бы считал себя счастливым!
Во время службы в Успенском соборе – соединенного молебствия по случаю приезда государя и благодарственной молитвы за заключение мира с турками – толпа пораспространилась; появились покрикивающие продавцы квасу, пряников, мака, до которого был особенно охотник Петя, и послышались обыкновенные разговоры. Одна купчиха показывала свою разорванную шаль и сообщала, как дорого она была куплена; другая говорила, что нынче все шелковые материи дороги стали. Дьячок, спаситель Пети, разговаривал с чиновником о том, кто и кто служит нынче с преосвященным. Дьячок несколько раз повторял слово соборне, которого не понимал Петя. Два молодые мещанина шутили с дворовыми девушками, грызущими орехи. Все эти разговоры, в особенности шуточки с девушками, для Пети в его возрасте имевшие особенную привлекательность, все эти разговоры теперь не занимали Петю; ou сидел на своем возвышении пушки, все так же волнуясь при мысли о государе и о своей любви к нему. Совпадение чувства боли и страха, когда его сдавили, с чувством восторга еще более усилило в нем сознание важности этой минуты.
Вдруг с набережной послышались пушечные выстрелы (это стреляли в ознаменование мира с турками), и толпа стремительно бросилась к набережной – смотреть, как стреляют. Петя тоже хотел бежать туда, но дьячок, взявший под свое покровительство барчонка, не пустил его. Еще продолжались выстрелы, когда из Успенского собора выбежали офицеры, генералы, камергеры, потом уже не так поспешно вышли еще другие, опять снялись шапки с голов, и те, которые убежали смотреть пушки, бежали назад. Наконец вышли еще четверо мужчин в мундирах и лентах из дверей собора. «Ура! Ура! – опять закричала толпа.
– Который? Который? – плачущим голосом спрашивал вокруг себя Петя, но никто не отвечал ему; все были слишком увлечены, и Петя, выбрав одного из этих четырех лиц, которого он из за слез, выступивших ему от радости на глаза, не мог ясно разглядеть, сосредоточил на него весь свой восторг, хотя это был не государь, закричал «ура!неистовым голосом и решил, что завтра же, чего бы это ему ни стоило, он будет военным.
Толпа побежала за государем, проводила его до дворца и стала расходиться. Было уже поздно, и Петя ничего не ел, и пот лил с него градом; но он не уходил домой и вместе с уменьшившейся, но еще довольно большой толпой стоял перед дворцом, во время обеда государя, глядя в окна дворца, ожидая еще чего то и завидуя одинаково и сановникам, подъезжавшим к крыльцу – к обеду государя, и камер лакеям, служившим за столом и мелькавшим в окнах.
За обедом государя Валуев сказал, оглянувшись в окно:
– Народ все еще надеется увидать ваше величество.
Обед уже кончился, государь встал и, доедая бисквит, вышел на балкон. Народ, с Петей в середине, бросился к балкону.
– Ангел, отец! Ура, батюшка!.. – кричали народ и Петя, и опять бабы и некоторые мужчины послабее, в том числе и Петя, заплакали от счастия. Довольно большой обломок бисквита, который держал в руке государь, отломившись, упал на перилы балкона, с перил на землю. Ближе всех стоявший кучер в поддевке бросился к этому кусочку бисквита и схватил его. Некоторые из толпы бросились к кучеру. Заметив это, государь велел подать себе тарелку бисквитов и стал кидать бисквиты с балкона. Глаза Пети налились кровью, опасность быть задавленным еще более возбуждала его, он бросился на бисквиты. Он не знал зачем, но нужно было взять один бисквит из рук царя, и нужно было не поддаться. Он бросился и сбил с ног старушку, ловившую бисквит. Но старушка не считала себя побежденною, хотя и лежала на земле (старушка ловила бисквиты и не попадала руками). Петя коленкой отбил ее руку, схватил бисквит и, как будто боясь опоздать, опять закричал «ура!», уже охриплым голосом.
Государь ушел, и после этого большая часть народа стала расходиться.
– Вот я говорил, что еще подождать – так и вышло, – с разных сторон радостно говорили в народе.
Как ни счастлив был Петя, но ему все таки грустно было идти домой и знать, что все наслаждение этого дня кончилось. Из Кремля Петя пошел не домой, а к своему товарищу Оболенскому, которому было пятнадцать лет и который тоже поступал в полк. Вернувшись домой, он решительно и твердо объявил, что ежели его не пустят, то он убежит. И на другой день, хотя и не совсем еще сдавшись, но граф Илья Андреич поехал узнавать, как бы пристроить Петю куда нибудь побезопаснее.

15 го числа утром, на третий день после этого, у Слободского дворца стояло бесчисленное количество экипажей.
Залы были полны. В первой были дворяне в мундирах, во второй купцы с медалями, в бородах и синих кафтанах. По зале Дворянского собрания шел гул и движение. У одного большого стола, под портретом государя, сидели на стульях с высокими спинками важнейшие вельможи; но большинство дворян ходило по зале.
Все дворяне, те самые, которых каждый день видал Пьер то в клубе, то в их домах, – все были в мундирах, кто в екатерининских, кто в павловских, кто в новых александровских, кто в общем дворянском, и этот общий характер мундира придавал что то странное и фантастическое этим старым и молодым, самым разнообразным и знакомым лицам. Особенно поразительны были старики, подслеповатые, беззубые, плешивые, оплывшие желтым жиром или сморщенные, худые. Они большей частью сидели на местах и молчали, и ежели ходили и говорили, то пристроивались к кому нибудь помоложе. Так же как на лицах толпы, которую на площади видел Петя, на всех этих лицах была поразительна черта противоположности: общего ожидания чего то торжественного и обыкновенного, вчерашнего – бостонной партии, Петрушки повара, здоровья Зинаиды Дмитриевны и т. п.
Пьер, с раннего утра стянутый в неловком, сделавшемся ему узким дворянском мундире, был в залах. Он был в волнении: необыкновенное собрание не только дворянства, но и купечества – сословий, etats generaux – вызвало в нем целый ряд давно оставленных, но глубоко врезавшихся в его душе мыслей о Contrat social [Общественный договор] и французской революции. Замеченные им в воззвании слова, что государь прибудет в столицу для совещания с своим народом, утверждали его в этом взгляде. И он, полагая, что в этом смысле приближается что то важное, то, чего он ждал давно, ходил, присматривался, прислушивался к говору, но нигде не находил выражения тех мыслей, которые занимали его.

Как выбрать дрель, их разновидности и критерии выбора |

26 декабря 2015      Ручной бензоинструмент, электро-пневмоинструмент

Добротную дрель можно использовать не только для производства отверстий в стене или других деталях, но и для выполнения многих других функций. Поэтому, собравшись в магазин за дрелью, нужно иметь в виду, для каких целей её будете использовать. Чтобы правильно сориентироваться в бесконечном ряду предлагаемых моделей, нужно знать следующие вещи.

Какие бывают дрели

На сегодняшний день наиболее известные производители инструментов выпускают следующие виды дрелей:

• обычные безударные инструменты для сверления по дереву или металлу;
• ударные инструменты для сверления бетона, кирпича;
• аккумуляторные шуруповёрты-дрели с регулируемой скоростью вращения, предназначенные для сверления отверстий и закручивания шурупов и саморезов;
• дрели-миксеры, предназначенные для размешивания строительных смесей;
• угловые дрели для сверления в углах и недоступных для обычных дрелей местах;
• специальные инструменты для алмазного сверления.

Внутреннее устройство дрели

По классу применения они делятся на инструменты профессионального, полупрофессионального и бытового назначения.

В чём отличие бытовых и профессиональных дрелей

Профессиональная дрель в отличие от бытовой модели предназначена для постоянного применения с небольшими перерывами. Она более специализирована, имеет большую мощность и эргономику, и соответственно высокую цену. Для человека не связанного с профессией строителя более удобны и пригодны бытовые модели, отличающиеся большим функциональным разнообразием, которые выпускаются большинством известных производителей электроинструмента.

Бытовые универсальные дрели обладают хорошим балансом в сочетании качества и цены, комплектуются широким набором насадок для разнообразного применения, однако они не рассчитаны на длительное непрерывное использование. Оптимальным режимом для них является 15-20 минутная работа с такими же перерывами. Это обусловлено малой мощностью электродвигателя, недостаточной защищённостью от пыли, влаги, механического воздействия.

Особенности различных видов дрели

1. Безударные дрели

В безударной дрели вращение ротора электродвигателя передаётся непосредственно на шпиндель через редуктор, понижающий угловую скорость движения вала и увеличивающий вращающий момент. Крыльчатка вала обеспечивает обдув и воздушное охлаждение двигателя. На конце шпинделя монтируется патрон для крепления свёрл и других рабочих метизов, который удерживает их самоцентрирующимся трёхсторонним зажимом.

Запускается дрель с помощью куркового выключателя, регулирующего скорость вращения ротора электродвигателя. Безударные дрели предназначены для производства отверстий высокой точности и чистоты. Ими можно сверлить металл, древесину, пластик. Не рекомендуется их применять для работы с кирпичом, бетоном или камнем, так как эффективность работы будет низкой, а нагрузка на дрель высокой.

Типы патронов

Типы патронов для дрели

Для закрепления рабочих инструментов могут применяться патроны, затягиваемые ключом, и быстрозажимные патроны. Ключ позволяет надёжно и плотно зажать сверло, но требует определённых затрат времени и усилий. Быстрозажимные патроны более удобны с точки зрения экономии времени и усилий, но надёжность удержания сверла или биты в них снижена, и они могут прокручиваться, особенно при сверлении больших диаметров отверстий.

По конструкции быстрозажимные патроны могут быть двух или одномуфтовыми. Для затягивания двухмуфтового патрона требуется две руки – держа каждую муфту отдельно, нужно вращать их в противоположных направлениях. Для затяжки одномуфтового патрона достаточно одной руки, так как шпиндель дрели фиксируется блокировочным устройством. Патрон обычно имеет маркировку, по которой можно определить предельные диаметры свёрл, которые можно установить в патрон (минимум от 1-1,5мм и максимум до 10, 13, 16мм).

2. Ударные дрели

Эти дрели предназначены для сверления твёрдых кристаллических материалов наподобие бетона и получили большую популярность за счёт того, что могут легко делать отверстия в бетонных стенах. Они совмещают в себе функции обычной дрели и перфоратора. Инструмент имеет два режима работы – обычное сверление и ударное сверление. В режиме ударного сверления шестерни редуктора и шпинделя с патроном разведены.

При нажатии на ручку дрели в продольном направлении шестерёнки входят в зацепление, и вращение редуктора передаётся шпинделю. Неподвижный корпус редуктора и шестерня шпинделя имеют храповики с закруглёнными зубьями, которые при их соприкосновении придают шпинделю возвратно-поступательные движения одновременно с вращением. Под действием ударов сверла бетонная крошка разрушается, и эффективность сверления повышается.

Особенности и сфера применения

Ударный режим работы дрели является не основным, а вспомогательным режимом, злоупотребление которым приводит к преждевременному износу зубьев храповиков, в результате которого ударные движения шпинделя становятся неэффективными, и возникает продольный люфт. Доля ударного режима в общей продолжительности работы инструмента не должна занимать более 20%. При этом нельзя использовать его для сверления армированных железобетонных плит, так как попадание сверла в арматуру приведёт к большой ответной отдаче на шестерни и зубья храповиков.

Ударные дрели с двумя режимами работы являются более универсальными по сравнению с безударными моделями. Ими можно сверлить практически любые материалы. Они значительно облегчают трудоёмкость работ при выполнении ремонта в квартире, прокладке наружной проводки и коммуникаций, проведении монтажных работ.

Видео: Какую дрель выбрать.Смотреть обзор

3. Аккумуляторные шуруповёрты-дрели

Электрический гибрид, объединяющий в себе функции дрели и шуруповёрта и работающий автономно от встроенного аккумулятора, получил широкую популярность среди тех, кому приходится заниматься сборкой различных конструкций, связанной с закручиванием большого количества шурупов и винтов и сверлением отверстий под них. Несмотря на то, что существуют модели дрелей с быстросъёмным патроном, в которых биты можно устанавливать прямо в шпиндель, шуруповёрты-дрели продолжают пользоваться спросом за счёт своего удобства эксплуатации и функциональных возможностей.

Дрели-шуруповерты также могут оснащаться механизмами для ударного сверления. Основным преимуществом аккумуляторных дрелей является отсутствие привязанности к электрической розетке, возможность реверса направления вращения. Основное внимание в них следует обратить на тип аккумулятора. Никель-кадминиевые аккумуляторы обладают небольшим сроком службы и нуждаются в непрерывной эксплуатации. Бездействие отрицательно сказывается на их техническом состоянии и ёмкости.

Более практичными и долговечными являются металл-гидридные и литий-ионные аккумуляторы. Мощность аккумуляторных батарей невелика (от 3,5 до 36Вт), поэтому работать без подзарядки такие дрели могут непродолжительное время, использовать их можно только для сверления не очень твёрдых материалов или для закручивания и откручивания шурупов, винтов, саморезов. К недостаткам можно отнести большой вес и габариты из-за наличия аккумуляторов.

4. Угловые дрели

Аккумуляторная угловая дрель

Угловые дрели предназначены для сверления отверстий в углах, куда подойти с обычной дрелью невозможно. Они очень удобны при монтаже плинтусов и гардин, сборке каркасной мебели. Удобный подход к месту сверления обеспечивает специальный угловой редуктор, позволяющий расположить шпиндель дрели перпендикулярно оси ротора и корпуса. Однако такая конструкция не позволяет реализовать в угловой дрели ударную функцию, что ограничивает её применение в случае работ с бетонными сооружениями. Альтернативой угловой дрели может служить специальная Г-образная насадка, надеваемая на обычную дрель вместо патрона, изменяющая ось вращения шпинделя на 900.

5. Дрели-миксеры

Они используются для приготовления строительных смесей, поэтому обладают мощными электродвигателями, необходимыми для размешивания вязких растворов. Большой крутящий момент, создаваемый мотором требует наличия дополнительных рукояток для удержания дрели в работе. В большинстве своём они имеют две скорости вращения, предназначенные для приготовления растворов разной степени вязкости. Инструмент комплектуется набором специальных насадок, применяемых для размешивания разных видов материалов и обеспечивающих максимальную эффективность работы. Миксером можно смешивать краски, лаки, шпатлёвки, клеи, цементные растворы, известь. Им же можно сверлить ДСП, ДВП, дерево, фанеру, пластик, гипсокартон, тонкое листовое железо.

Дрель миксер и ее использование

6. Дрель для алмазного сверления

Это инструмент с мощным электромотором, обеспечивающий сверление очень твёрдых и прочных материалов с помощью свёрл с алмазной коронкой. Для получения отверстий свыше 60мм в диаметре необходима фиксация дрели на креплениях. Для охлаждения режущей коронки требуется подача воды. Абразивную пыль, образующуюся в процессе сухого сверления, следует сдувать или убирать пылесосами. Двигатель при алмазном сверлении получает большую нагрузку, поэтому такие дрели имеют систему автоматической защиты по перегреву. Применяется такой инструмент для работы с армированным или монолитным бетоном, сверления камней. При этом отверстия получаются высокой точности, не требующие дополнительной обработки.



• Фото дизайн очень маленькой спальни: Дизайн Маленькой Спальни 56 Фото и 5 Нюансов – Дизайн маленькой спальни — 100 фото, идеи интерьеров
• Какой потолок лучше в зале – какой материал можно выбрать, чтобы было красиво, а также описание и фото конструкций из гипсокартона, натяжных и иных
• Мдф панели плюсы и минусы – стеновые варианты под плитку для отделки ванной комнаты, листовые панели для стен, чем отличаются влагостойкие от обычных
• Как выбрать камин – Какой Камин: какой выбрать для квартиры/дома/дачи? Правильный выбор: Советы +Видео
• Обои для комнаты новорожденных – требования к материалам и помещению, как правильно оформить интерьер спальни, фото с примерами, как выбрать кроватку?
• Межкомнатные двери в интерьере квартиры – Межкомнатные двери в интерьере — правила подбора и фото идеи дизайна

No related posts.
