Дренажная система – это комплекс определённых устройств, предназначенных для сбора и отвода излишков влаги (дождевых, талых, подземных вод) с участка. Накопившаяся жидкость выводится за пределы осушаемой территории или собирается в специальных резервуарах.

В зависимости от типа почвы система может иметь различную структуру и назначение и включать в себя разные виды оборудования. К примеру, при сухой почве и залегании подземных вод на большой глубине функция дренажного комплекса заключается лишь в более быстром отведении дождевых и талых вод. В случае же с влажным грунтом, система удаляет ещё и подземные воды.

Устройство дренажа на участке

Сооружение дренажной системы следует проводить уже на этапе составления проекта дома и подготовки участка, так как этот процесс сопровождается выполнением земляных работ, проведение которых не всегда возможно на застроенной территории.

Примечание: некоторые владельцы частных домов не придают должного значения наличию дренажа на участке, тогда как грунтовые воды могут причинить серьёзный вред как наземным постройкам, так и растениям, произрастающим на приусадебной территории.

На близкое расположение грунтовых вод к поверхности могут указывать следующие факторы:

дома на близлежащих участках не имеют подвалов;
владельцы домов, оборудованных подвалами, жалуются на наличие в них воды;
на участке преобладает влаголюбивая растительность, к примеру, рогоз.

Но и при отсутствии проблем с подземными водами многие участки нуждаются в обустройстве дренажем, который необходим, если:

в земле скапливается влага (это происходит, если на территории есть глинистая почва) — в подобной ситуации при отсутствии дренажа вода местами будет собираться на поверхности участка;
ровная поверхность участка препятствует стоку воды, что приводит к образованию луж;
участок находится в низинной местности, куда стекает вода с возвышенностей.

Исходя из вышесказанного, становится ясно, что дренажная система нужна почти во всех случаях, вопрос лишь в том, какой тип дренажа выбрать?

back to menu ↑

Варианты дренажных систем

Дренажные конструкции бывают открытого и закрытого типа. Открытые применяют для отведения излишков влаги с поверхности участка, образующейся в результате выпадения осадков или таяния снегов.

Открытая конструкция

Это самый простой тип дренажа, представляющий собой систему каналов, вырытых вокруг дома, глубиной 50 см. Траншея для стока воды должна быть выкопана под уклоном 30°, что обеспечит более эффективное удаление жидкости с участка. Борта траншеи делают скошенными, дно засыпают гравием или щебёнкой, а стенки обкладывают дёрном, во избежание вымывания и осыпания грунта. Все каналы ведут к одной широкой траншее, по которой вода стекает в специальный колодец, овраг или ручей.

После сооружения системы следует обязательно испытать её в действии. В случае застаивания воды в тех или иных местах конструкции, необходимо будет увеличить наклон каналов. При правильном обустройстве системы, влага будет полностью удаляться с поверхности участка, не задерживаясь на ней даже при обильных осадках.

Справка: открытый дренаж будет особо эффективен при оборудовании участка, расположенного на склоне. В этом случае траншеи можно выкопать поперёк уклона, создав тем самым преграду для текущей сверху воды и обеспечив отвод.

Закрытая система

Этот вид дренажа применяется для решения более серьёзных задач, связанных с осушением грунта. Такой системой оборудуют участки с влажной почвой, а также территории с неглубоко залегающими грунтовыми водами. В подобных случаях пренебрежение вопросом отвода воды может привести к проседанию построек, затоплению подвалов, а также деформации фундамента по причине воздействия на него промёрзшего грунта.

Такая дренажная система сооружается в виде конструкции из специальных труб диаметром 75–100 мм, которые укладывают в землю на глубину 60–100 см (это зависит от вида грунта). Для укладки труб вокруг дома на расстоянии примерно одного метра от фундамента выкапывают траншею с уклоном в сторону коллектора.

Если рядом с домом нет возможности выкопать канал, то его располагают на некотором расстоянии от здания.

Справка: при обильном количестве подземных вод трубы укладывают по схеме «ёлочка» – к основной трубе подсоединяют боковые трубы.

Кроме того, в конструкции обязательно должно быть предусмотрено наличие колодца, оврага или природного водоёма для отведения сточных вод.

back to menu ↑

Конструкция дренажной системы

Теперь что касается более детального устройства дренажа. Для оборудования системы используют специальные перфорированные трубы из пластика. В прошлом иногда применяли асбестоцементные или керамические изделия, но сейчас их редко можно встретить из-за отрицательных экологических свойств первых и высокой стоимости вторых.

Использование пластиковой дренажной системы несёт в себе следующие преимущества:

Удобство в сборке.
Небольшой вес материала, благодаря чему сокращаются затраты на транспортировку.
Исключена возможность образования коррозии.
Лёгкая очистка от мусора.
Устойчивость к воздействию реагентов.
Долгий срок службы.
Наличие гладких стенок, на которых не скапливаются отложения и наросты.
Возможность герметичного соединения отдельных элементов.

Примечание: долговечность пластиковой конструкции согласно гарантии, указанной производителем, составляет до 50 лет. Но такие системы не рассчитаны на большие нагрузки, поэтому нужно выбирать вариант, соответствующий расчётным значениям.

Метод укладки труб обусловлен типом грунта:

в глинистых почвах под трубу укладывают слой крупного щебня толщиной 0,2 м;
при прокладывании труб в суглинках их заворачивают в геотекстиль;
в случае с песчаным грунтом под завёрнутые в геотекстиль трубы также насыпают щебень.

Геотекстиль, в качестве которого может быть использовано дорнитовое или флизелиновое полотно, защищает отверстия перфорированных труб от заиливания. Применение более прочных материалов может негативно сказаться на работе системы, так как вода будет хуже проходить через плотную материю.

back to menu ↑

Сооружение закрытой дренажной системы

Дренажная система закрытого типа монтируется следующим образом. Согласно предварительно составленному плану, выкапывают каналы и определяют место расположения дренажного колодца. Каналы оборудуют геотекстилем, при этом он должен закрывать не только дно, но и борта траншей. Дно можно также засыпать слоем песка толщиной 15–20 см, который заменит геотекстиль.

Далее, прокладывают трубы и засыпают их керамзитом или щебнем крупной фракции. Сверху насыпают слой грунта, который выкопали ранее из траншей – насыпать следует «с горкой», так как со временем почва будет проседать.

При укладке очень важно соблюдать наклон труб, который должен составлять не менее 70 мм на 10 м. Для контроля наклона используют строительный уровень, прикладывая его в разных местах в течение всего процесса монтажа. Трубы друг с другом соединяют при помощи тройных или крестовидных элементов.

Дренажный колодец, предназначенный для сбора сточных вод, сооружают обычно из железобетонных колец, но также, возможно использование пластикового резервуара, что обеспечит экономию средств и существенно упростит проведение монтажных работ. К колодцу прокладывают трубы дренажной системы, а в верхней его части устанавливают сточную трубу для регулировки уровня воды. Освобождать резервуар от излишней жидкости можно также при помощи насоса, однако это повлечёт за собой дополнительные расходы.

Правильное обустройство дренажной системы обеспечит сохранность фундамента, что позволит увеличить срок эксплуатации строения. Использование дренажа также защитит подвалы и погреба от затоплений, а растения – от поражения болезнями, возникающими по причине излишков влаги в почве.

Статьи по теме:

Дренаж — это… Что такое Дренаж?

Дренажная труба и дренажная канава

Дрена́ж (фр. drainage) — естественное либо искусственное удаление воды с поверхности земли либо подземных вод. Земля часто нуждается в отводе грунтовых либо ливневых вод для улучшения агротехники, строительства зданий и сооружений.

Дренаж (в строительстве) — метод сбора и отвода грунтовых вод от участка и сооружений с помощью системы дренажных труб, скважин, каналов, подземных галерей и других устройств.

Дренаж (в авиации) — сообщение закрытых баков с атмосферой для предотвращения их деформации атмосферным давлением при колебаниях уровня жидкости. Как правило, воздухозаборник дренажа расположен со стороны полёта и бак наддувается скоростным напором, а в самом баке имеется поплавковый клапан, закрывающий дренаж при заполнении бака, чтобы предотвратить выброс жидкости через дренаж.

Дренаж (в растениеводстве и цветоводстве закрытого грунта) — водопроницаемый материал, который насыпают на дно ёмкости для выращивания растений для быстрого отведения избытка воды при поливе. Используют керамические черепки, крупнозернистый песок, мелкую гальку, мелкие фракции керамзита и другие инертные материалы.

Дрени́рование (в медицине) — способ создания с помощью дренажей постоянного оттока содержимого из полости раны либо полого органа, естественная эвакуация содержимого из которого нарушена вследствие болезни либо травмы.

Клапанный дренаж — процедура, применяемая при эвакуации экссудата из плевральной полости (сифонное дренирование), целью которого состоит избежание всасывания в полость воздуха и жидкости.
Аспирационное дренирование — применяется при лечении гнойных хирургических заболеваний.
Интубация кишечника — дренирование тонкой кишки, проводится с целью разгрузки её от скопившегося токсического застойного содержания (например, при непроходимости кишечника).

Задачи

Дренаж применяется с целью защиты от проникновения воды в сооружения, сохранения и упрочнения оснований здания, снижения фильтрационного давления на конструкцию. Также дренаж необходим для поддержания площадок и дорог участка в сухом состоянии, предотвращения загнивания корневой системы высаженных растений, защиты фундамента и подвальных помещений от избыточной влаги. Локальные дренажные системы применяются в тех случаях, когда общее понижение уровня грунтовых вод на территории застройки не может дать необходимого эффекта или экономически не оправдано.

Для устройства дренажа разрабатывается проект дренажной системы. В соответствии с ним определяется место расположения дрен, глубина их залегания, уклоны, устройство каналов, подбор комплектующих изделий и материалов. В зависимости от уровня залегания грунтовых вод, приводящих к увлажнению территории, может быть выполнен дренаж поверхности участка (поверхностный дренаж) или глубинный дренаж.

Основные виды

Пластовый дренаж

Пластовая дренажная система укладывается в основании защищаемого сооружения непосредственно на водоносный грунт. При этом она гидравлически связана с трубчатой дреной (подземный искусственный водоток для сбора и отвода грунтовых вод), расположенной с наружной стороны фундамента на расстоянии не менее 0,7 метра от плоскости стены здания. Пластовая дренажная система защищает сооружение как от подтопления грунтовыми водами, так и от увлажнения капиллярной влагой. Пластовый дренаж широко применяется при строительстве подземных сооружений, возводимых на слабопроницаемых грунтах, а также при дренировании «горячих» цехов трасс теплосети и дымоходов (попадание влаги в которые, даже в капиллярном виде, недопустимо).

Пристенный дренаж

Пристенная дренажная система состоит из дренажных труб (с фильтрующей обсыпкой), уложенных на водоупорный грунт с наружной стороны сооружения. Пристенный дренаж применяется, как правило, в тех случаях, когда основание сооружения находится на водоупорном грунте.

Кольцевой дренаж

Кольцевая дренажная система располагается по контуру защищаемого здания или участка. Действие кольцевого дренажа основано на понижении уровня грунтовых вод внутри защищаемого контура, что обеспечивает защиту от подтопления подземных сооружений и частей зданий. Глубина этого понижения зависит от заглубления труб, галерей или фильтрующей части скважин относительно зеркала грунтовых вод, а также от размеров защищаемого контура. Кольцевые дрены располагаются на некотором удалении от сооружения, благодаря этому они могут быть установлены уже после его возведения. В этом отношении кольцевой дренаж выгодно отличается от пластового, который может быть установлен только одновременно со строительством сооружения.

Типы дренажа по конструктивным особенностям

Горизонтальный дренаж

Горизонтальный дренаж представляет собой систему трубчатых или галерейных дрен, канав и лотков. Трубчатые дрены — сочетание дренажных труб с одним или несколькими слоями фильтрующей обсыпки. Эти слои устраиваются для того, чтобы избежать заклинивания труб частицами осушаемого грунта. Для надзора за трубчатыми дренами сооружаются смотровые колодцы. Галерейные дрены — это трубы с большим поперечным сечением с отверстиями для приема воды и обсыпкой. Канавы применяют, главным образом, в небольших поселках, где допустимо поддерживать уровень грунтовых вод на глубине до 1,5 метра. В устойчивых грунтах канавы выполняются, как правило, в виде траншей с откосами, а в неустойчивых — конструкций из сборного железобетона.

Вертикальный дренаж

Вертикальный дренаж — система скважин, объединенных коллектором, через который вода откачивается насосным агрегатом или отдельным насосом на каждой скважине.

Комбинированный дренаж

Комбинированный дренаж — сочетание дрены и ряда самоизливающихся скважин.

Дренаж гидротехнических сооружений (плотины, шлюзы и другое)

Дренажные системы устанавливают, обычно, в низовой части гидротехнических сооружений. В земляных плотинах дренаж выполняют в виде различных устройств, например, таких, как:

дренажная призма в низовом откосе;
дренажный тюфяк внутри плотины;
ленточный и трубчатый дренажи в её основании.

В бетонных плотинах, возведённых на скальном основании, дренаж представляет собой систему вертикальных дрен, впадающих в продольные галереи; из них вода выводится в нижний бьеф. В бетонных плотинах на нескальном основании применяется дренаж с использованием обратных фильтров.

См. также

Ссылки и источники

Пошаговая инструкция +Фото и Видео

Повышенная влажность почвы одна из основных проблем, с которой сталкиваются владельцы загородной недвижимости.

Избыток воды наносит колоссальный вред. Разрушается фундамент, в стенах строения образуются трещины, повышается влажность в цокольных этажах, а то и совсем затапливаются. Зеленые насаждения гибнут.

Дренажная система на участке поможет избежать всех этих последствий.

Содержание статьи:

В каких случаях необходимо обустройство дренажной системы

Участок не имеет уклона, и вода застаивается на нем
Почва слишком глинистая
Высокий уровень залегания грунтовых вод
Частое образование луж, которые долго сохнут
Весной участок затапливается полностью или частично.

Для того, чтобы сделать выбор в пользу обустройства системы отвода влаги, достаточно одного пункта.

Внимание! Дренаж вокруг фундамента дома устанавливается вне зависимости от уровня влажности почвы, он является обязательным элементом.

Обычно дренажную систему устанавливают синхронно с началом строительства, но если все уже построено, а дренаж отсутствует, то отчаиваться не стоит. Организовать дрен почвы можно и на обжитом участке.

Виды дренажных систем

Фундаментный дренаж
Внешняя система отвода воды или поверхностный дренаж.
Дренаж закрытого типа.

Чтобы организовать систему осушения можно воспользоваться услугами специалистов или сделать дренаж своими руками.

Установка фундаментного дренажа

№1 Пристенный дренаж

Монтируется на участках с высоким уровнем грунтовых вод и с большим содержанием глины и горных пород в почве. Вокруг дома выкапывается траншея, ниже фундамента на 0.5 м. Стены обрабатываются битумной мастикой, на которую накладывается армированная строительная сетка. После высыхания первого слоя, наносится второй слой мастики.

Далее по всему периметру стены создается глиняный замок. Что значительно увеличит гидроизоляцию. Глиняный слой накладывается на всю высоту фундамента шириной в 50 см. Дно рва на 10 см засыпается песком. Далее застилается геотканью. Геотекстиль – это своего рода фильтр, который защитит дрены от засорения. Ширина ткани должна быть достаточной, для того чтобы обернуть дрены с щебнем.

На защитное полотно высыпается щебень слоем в 10-15 см. Укладываются перфорированные трубы (покупаются с готовой перфорацией или делаются самостоятельно при помощи дрели). Трубы соединяются. На поворотах труб (по углам постройки) устанавливаются ревизионные колодцы, для обслуживания системы. Сооружаются они из пластиковых труб диаметром от 315 см.

От смотрового колодца, установленного в нижней точке, делается отвод для транспортировки собранной влаги в накопитель. Дренажные трубы покрываются еще одним слоем щебня на 10-15 см. Вся система оборачивается геотекстилем, который фиксируется проволокой или леской. После чего готовый пристенный дренаж засыпается песком до полного заполнения рва. Весь дренажный водопровод укладывается под углом в 2-3 градуса. Для создания самотека. Уклон начинается от высшей точки участка и низшей.

Важно! ОБУСТРОЙСТВО ПРИСТЕННОГО ДРЕНАЖА ЛУЧШЕ ОСУЩЕСТВЛЯТЬ ВО ВРЕМЯ СТРОИТЕЛЬСТВА.

№2 Кольцевой дренаж

Обустраивается система вокруг зданий без подвальных помещений и с хорошим уровнем поглощения воды грунтом. Кольцевая дренажная система монтируется на расстоянии 5-8 метров от жилища. Организуется ров, глубиной ниже уровня грунтовых вод на 50 см. Дно засыпается песком и утрамбовывается. Толщина слоя от 10 до 20 см. Стелится геоткань.

Засыпается десяти сантиметровый слой щебня. Укладываются дрены. Дренажные трубы присыпаются на 20-30 см щебнем. Вся система оборачивается защитной тканью, которая хорошо фиксируется. На поворотах систему устанавливаются смотровые колодцы с отводом воды в накопитель. Готовая дренажная система засыпается песком и песком, до уровня грунта. Верх застилается дерном.

Внешняя система дренажа

Наружная система отвода воды устанавливается трех типов.

1) Ливневки

В виде ливневок, состоящих из дренажных лотков с решетками или без них. Для ее монтажа используют пластиковые, бетонные или металлические лотки. Для внешней ливневой канализации в своем большинстве применяются изделия U – образной формы. Водоотводные лотки устанавливают вокруг дома, рядом с дорожками и по периметру участка. Выкапывается траншея соблюдая уклон от высокой точки к низкой.

Дно засыпается небольшим слоем смеси из песка и гравия. Опускаются лотки. Водоотводные изделия соединяются. Швы обрабатываются герметиком. По бокам лотков заливается бетонный раствор, для того, чтобы купировать всплытие системы и ее выдавливание в период промерзания почвы. Устанавливаются решетки, которые выполняют роль фильтров и защиты от травм. Решетка должна быть ниже уровня покрытия на 0.5 см.

В начале системы на лотки ставятся заглушки. В конце, где предусмотрен сброс воды, обязательно монтируется пескоуловитель. Оставшееся свободное место рва заполняется грунтом. Ливневая система отвода воды в своем большинстве устанавливается вместе с кровельным отводом и точечными дождеприемниками. Для обустройства кровельного водоотведения применяются лотки с водосточными трубами. Водоотводные лотки крепятся на кровле, водосточные трубы по высоте здания.

Собранная вода поступает в дождеприемники, которые монтируются под каждым водостоком. Дождеприемники соединяются между собой трубами, которые транспортируют избыточную влагу в накопитель или за пределы участка. Монтаж дождеприемников производится в грунт с использованием цементного раствора. Дождеприемники следует очищать по мере необходимости. В каждом приемнике установлен фильтр.

Вся система водоотведения называется ливневая канализация. К сведению. Водоотводные лотки, могут быть подсоединены к канализационным трубам точечных дождеприемников.

2) Ров-траншея

Второй вид дренажа для участка относится к самому простому и дешевому. Состоит система из вырытого не глубокого рва заполненного гравием. Максимальная глубина траншеи 30-50 см.

Выкапывается ров по основному принципу. От самой высокой точки участка к нижней. Всегда соблюдается уклон. Заканчивать дренаж такого рода, следует в конце участка. Система может быть круговой, елочной или любой другой формы.

3) Ров-трапеция

Обычный ров трапециевидной формы. Выкопанная траншея, для отвода излишков влаги с участка, может быть ничем не обработана или же быть залита цементом. Своего рода самодельный монолитный лоток. Также для укрепления стенок используют камень, шифер, дерево и т.п. Обустраивают рвы в основном по периметру участка, рядом с забором.

Недостатки такой системы в быстром засорении, заиливание, и осыпании стенок. Сброс воды осуществляется за пределы земельных угодий.

Дренаж закрытого типа

Дренажная система для устранения излишней влаги почвы устанавливается по всему участку. Трубы прокладываются по форме «ёлочки».
На территории участка выкапывается траншея древовидной формы глубиной от 60 до 80см, ширина рва должна быть минимум 30 см.
Дно засыпается песком, организуется уклон в сторону сброса воды.
Стелется геоткань. На геотекстиль высыпается щебень 10-15 см. выравнивается с соблюдением уклона.
Прокладываются перфорированные трубы.
Трубы закрываются еще одним слоем щебня толщиной 20-30 см.
Дренаж оборачивается защитной тканью, которая прочно фиксируется.
Далее система присыпается почвой.

Важно! В любой дренажной системе на поворотах магистрали устанавливаются смотровые колодцы. Сброс воды осуществляется в близлежащий водоем, накопитель (для последующего применения воды для полива) или в дренажный колодец. Вариант утилизации зависит от особенностей грунта.

Заключение

Фундаментный дренаж устанавливается в не зависимости от качества грунта. Является необходимой системой для любого строения.
Каждая из дренажных систем может быть установлена, как самостоятельная или быть в связке другой.
Водоотведение всегда обустраивается с соблюдением уклона от самой высокой точки участка к низшей. В случае ровной поверхности, уклон создается в сторону сброса воды.
Любая из систем обязательно оснащается ревизионными колодцами, которые предназначены для контроля функционирования магистрали и устранения неисправностей.
Количество дренов напрямую связано с уровнем грунтовых вод и атмосферными осадками.

Рекомендация. Перед началом работ обязательно сделайте схему проекта. Это поможет подсчитать количество требуемого материала и произвести монтаж быстро и качественно.

Поверхностный дренаж: способы устройства и оформления

Так как основная водяная нагрузка приходится на тёплое время года, то для отвода воды не во всех случаях требуется зарываться ниже глубины промерзания. Поверхностный дренаж вполне эффективен, особенно если участок расположен на небольшом

Канавы и канавки

Самый простой и доступный вариант отвести воду — устроить поверхностные дренажные канавки. Дренажные канавы справляются с отводом воды при больших ливнях или во время таяния снега. Обычно их располагают по периметру участка, соблюдая уклоны для самотёка воды.

Канавы направляются в сторону водоприёмника, расположенного в самой нижней части участка. Это может быть уличная канава, проходящая вдоль дороги, ливневая канализация, если посёлок ею оборудован, а также водоём — естественный или искусственный.

Кроме канав по границам при необходимости применяют устройство поверхностных водоотводов и по территории самого участка.

Уличная канава

Дно и стенки канав делают просто грунтовыми или облицованными каким-либо материалом, к примеру, камнем или плитами из бетона. При обустройстве каналов нужно различать сточную и дренажную канавы.

Сточная канава принимает в себя потоки воды, уже собранные ранее, или воду, поступающую сверху — например, во время дождя. Поэтому её стенки могут быть водонепроницаемыми. Такой канал оформляют в виде бетонных или пластиковых лотков. Дренажная же канава вбирает лишнюю влагу из почвы, поэтому её стенки должны быть проницаемы для воды.

Поверхностные дренажные канавы могут быть устроены над трубами глубинного дренажа, расположенными в почве, в качестве дополнительной меры.

Пластиковые дренажные лотки

Не стоит смущаться тем, что на вашем участке появятся траншеи. Существует несколько способов их декорирования, способных превратить утилитарную дренажную конструкцию в элемент ландшафтного дизайна. Выбор стиля зависит от дизайна всего участка.

Канал для стока воды с использованием готовых лотков оформляют декоративными решётками — пластиковыми или металлическими.

Декоративные решётки канавы и люк дренажного колодца

В качестве материала для отделки стенок канавы можно использовать натуральный камень, только не забывайте, что если для фиксирования камня используется раствор, то такой способ подойдёт для сточной канавы. Дренажную канаву нужно отделывать камнями большого размера, используя метод «сухой кладки» — тогда стенки останутся водопроницаемыми.

Декоративно оформленная сточная канава

На фото ниже вы видите дренажную канаву, выложенную натуральным камнем по технологии «сухой кладки» — функциональную составную часть дренажной системы и декоративный элемент ландшафта.

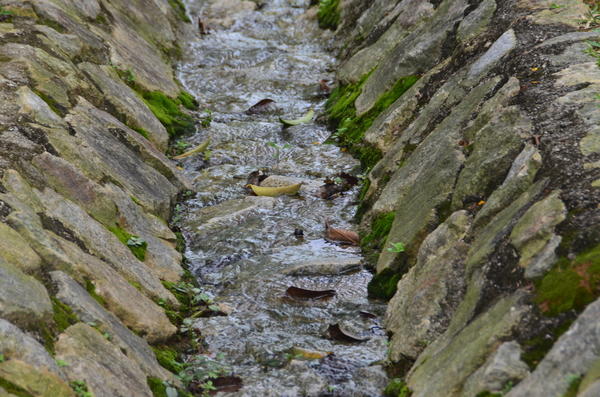

Дренажная канва, отделанная натуральным камнем

Другой способ отделать и одновременно укрепить от осыпания стенки — использование так называемых матрацев Рено. Это аналоги габионов — металлических сеток, наполненных щебнем или булыжниками, — только ориентированных не вертикально, а горизонтально или наклонно.

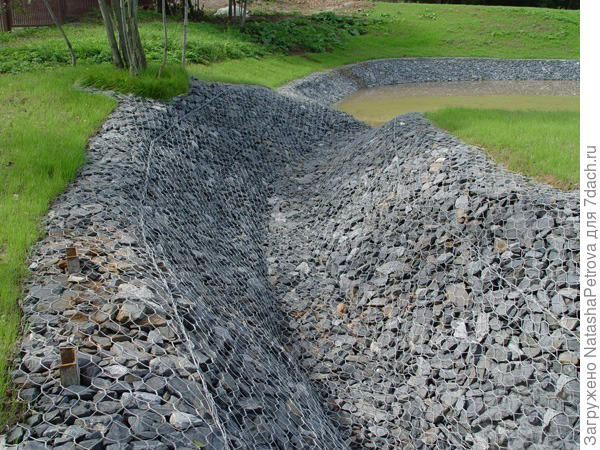

Дренажная канава и склон берега пруда, укреплённые матрацами Рено. Фото с сайта sitkazahid.com

Использование матрацев Рено — это не только способ дренировать грунт, но и возможность укрепить его на склонах дренажных канав, а также оврагов и водоёмов, если они есть на вашем участке. Укрепление грунта на склонах таким приёмом в дизайне участка можно скомбинировать с габионами в качестве подпорных стенок или ограждений.

Помимо собственно канавы (неглубокого и неширокого рва), поверхностный дренаж можно оформить в виде:

Природного ручья

Дренажная канава не обязательно должна быть прямолинейной. Немного извилистая форма не снизит эффективность дренажа, но будет выглядеть более естественной и лучше впишется в дизайн. Канаву следует выкапывать с наклонными стенками (угол наклона — около 20°), чтобы избежать осыпания грунта. Стенки укрепляются дёрном или камнем, и высаживаются декоративные влаголюбивые растения.

Дренажная канава в виде ручья

«Французской» канавы

Французская канава представляет собой довольно глубокую траншею, полностью засыпанную щебнем. Этот вариант не только прекрасно справляется с функцией отведения лишней воды, но и является стильным украшением участка. Кроме того, он лишен недостатков обычной открытой канавы: здесь не скапливается растительный мусор, и вода не зацветает.

Французская канава

«Сухого» ручья

«Сухое русло» в ландшафтном дизайне применяется в качестве самостоятельного декоративного элемента. А ещё сухие ручьи — это великолепный способ замаскировать дренаж. По своему устройству они аналогичны французской канаве, траншея засыпается щебнем доверху. Отличие во внешнем виде.

Сухой ручей — маскировка для дренажной канавы

Французские канавы прямолинейны, они впервые появились в регулярных парках, популярных во Франции в эпоху барокко. Сухие русла имитируют путь высохшей природной реки или ручья или курум — каменную реку.

Правильно устроенные садовые дорожки с засыпкой хорошо фильтрующими воду материалами (щебень, песок) в основании, уложенные с уклоном к краям, способны и сами эффективно дренировать территорию участка. Они также могут маскировать дренажные канавы при поверхностном засыпном дренаже.

Садовые дорожки — часть дренажной системы

При устройстве таких дорожек не забывайте, что их поверхность должна быть водопроницаема. В качестве материала используйте мелкий гравий, гранитную крошку, брусчатку, уложенную без раствора, в песок. Дополнительно дорожки в саду по наружным сторонам могут снабжаться водоотводящими лотками, направленным в общую систему дренажа.

Садовые водоёмы как элементы дренажной системы

По канавам различной конструкции и внешнего вида вода стекает в водоприёмник, одним из вариантов которого может быть водоём — природный или искусственный. Поверхностный дренаж — отличный повод для устройства пруда на даче. Он послужит водоприёмником дренажной системы открытого типа, а по совместительству — центром ландшафтной композиции участка.

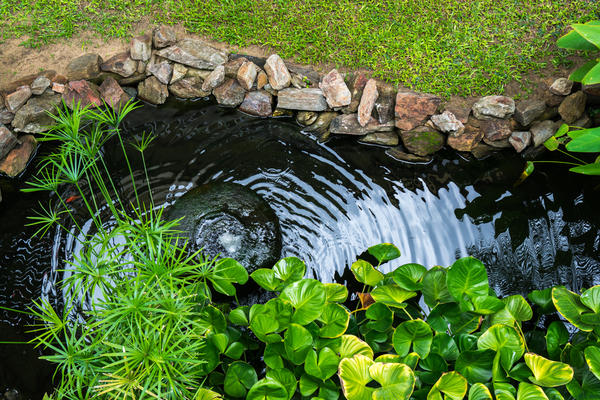

Пруд на участке

Пруд, если он устроен не с помощью готовой пластиковой ёмкости, а имеет естественное дно, сам по себе является дренажом. Если он располагается в нижней точке участка, лишняя грунтовая и поверхностная вода будет стекать в него, осушая территорию. В простых случаях подтопления территории пруд, выкопанный в нужном месте, может быть единственным и достаточным элементом дренажной системы.

Поверхностный лоток для отвода воды в природный водоём

Если места для садового дренажного водоёма на участке нет, но зато поблизости имеется естественный пруд, озеро или река, то можно отвести собранную воду туда. Конечно, если целесообразность такого мероприятия адекватна трудозатратам по производству земляных работ. Отвести воду можно поверхностным способом, всё той же канавой (лотком), или проложив подземную трубу.

Труба дренажной системы, направляющая сток в естественный водоём

Нужно только заранее убедиться в том, что уровень водоёма всегда ниже трубы, даже в весенний паводок. Иначе весной вы получите обратный эффект: вместо отвода лишней воды с участка к вам по трубе притечёт и часть водоёма. Или труба должна быть оборудована обратным клапаном.

Не забудьте, что в естественный водоём нельзя сливать сильно загрязнённые воды, например из системы фильтрации септика.
