Существует великое многообразие корпусов электрощитов, боксов, «коробок», «оболочек. Постараемся в этой статье раскрыть их некоторые особенности
“
Да зачем тебе корпус? У меня вон в гараже все автоматы в деревянном ящике стоят — и всё работает уже 15 лет!
Корпус щитка предназначен для того, чтобы разместить все оборудование безопасно, надежно и удобно для использования
Наверняка, вы не раз слышали подобные высказывания об электрических щитах. Их также называют «распределительный щит», или «распределительный шкаф», но суть от этого не меняется — корпус щитка предназначен для того, чтобы разместить все оборудование безопасно, надежно и удобно для использования.
И да, деревянный ящик в гараже не подойдет (если конечно вы не хотите рискнуть своим гаражом и всем, что находится внутри). Во первых, дерево — горючее, во вторых — имеет свойство впитывать влагу, из-за чего внутри такого ящика может произойти короткое замыкание.
Также дерево не защитит от пыли, которая является проводником, от мышей и насекомых, которые также могут стать причиной КЗ, или перегрызть провода
Универсального решения — не существует. Если вы хотите сделать один раз и хорошо — нужно подходить к вопросу выбора с разных сторон
Вообще, чаще всего люди стремятся сэкономить на корпусе — вроде бы на функционал он влияет не слишком сильно, а цена на разные модели отличается существенно. Тут можно привести аналогию с автомобилем: кузов — самая дорогая «деталь» вашей машины. От него зависит, насколько защищенными будете в машине вы и насколько долго прослужат все узлы и агрегаты. Как правило, машина служит до тех пор, пока в порядке кузов.
Поэтому, не стоит пренебрегать качеством корпуса — он также важен, как и оборудование, которое в нем устанавливается.
Лучше всего подходить к выбору корпуса еще на этапе строительства дома, либо при планировании капитального ремонта. Размер бокса (щита) напрямую зависит от площади объекта и количества электроприборов.
Поэтому сначала нужно делать грамотный проект и только исходя их проекта электрощита — выбирать размер и корпус электрощита. В проекте нужно учесть все до мелочей: каждую розетку, каждый светильник, не говоря уже о таком мощном оборудовании, как стиральная машина, или водонагреватель.
Необходимо оставить около 20% свободного места.
Обслуживать электрощит, в котором есть где развернуться — гораздо удобнее.
В помещении распределительный щит монтируется, обычно, двумя способами:
1. Встраивается в нишу в стене.
2. Вешается на стену.
Разумеется, более эстетичным и удобным является первый способ — щит никому не мешает, не мозолит глаза, а также меньше вероятность его нечаянно повредить.
Но такой монтаж более трудоемкий и не всегда является возможным (например в панельном доме), поэтому навесной корпус также достаточно популярен.
Когда электрика делается для дома в 250-300 и более квадратных метров — щит перестает быть щитком, это уже большой распределительный шкаф.
Встраиваемых шкафов не бывает, все что выше 1 метра, как правило — это внешний шкаф, стоящий на полу.
Также стоит обратить внимание на материал: в настоящее время электрощиты изготавливаются из металла, пластика, а также из комбинации этих двух материалов.
Металлический корпус делает электрощит более крепким, надежным и долговечным. Пластиковый, обычно дешевле и лучше выглядит, но не так прочен как металл.
Металлический корпус — надежен и долговечен. Кроме того, не бывает щитов, рассчитанных на более 72 модулей в пластиковом исполнении.
Корпус должен защищать установленное внутри оборудование от повреждений, пыли и влаги, он также должен защитить людей от электропроводящих частей. Поэтому важно, чтобы электрощит был достаточно прочным и вся «начинка» была закрыта от посторонних глаз и неосторожных рук.
От корпуса электрощита зависит то, как долго вам можно быть спокойным и уверенным в своей электрике. Можно поставить дешевый, некачественный корпус и поменять его через 5 лет со всеми «потрохами».
А можно вложиться один раз в качественный щит от проверенного производителя, установить в него передовое оборудование с характеристиками, взятыми с запасом — и наслаждаться жизнью, не возвращаясь к вопросу лет 30, или даже 50.
Не стоит и говорить о том, что чем больше степень защиты по IP, тем безопаснее электрощит.
Одной из самых важных характеристик электрощита является класс защиты IP.
Нужно учитывать этот параметр в зависимости от того, где будет установлен щит. Если в квартире, или в офисе можно установить щит IP 20 (но нежелательно), то на улице уже необходима степень защиты IP65 или IP66 .
Первая цифра означает степень защиты от посторонних предметов и варьируется от 0 (нет защиты) до 6 (пыленепроницаемость).
Вторая цифра означает степень защиты от влаги от 0 (нет защиты) до 9 (защита от струй воды высокой температуры).
Выбирайте лучшее из возможного.
Комментарии
Читайте также
Сборка электрощита в частном доме и квартире своими руками
Подробная статья о сборке электрощита своими руками для квартиры или частного дома, включая рекомендации по безопасности, составление схемы, сборку автоматов электрощита, а также рекомендации по инструменту, выбору комплектующих и установке.
Реле приоритета ABB LSS 1/2
ABB LSS 1/2 – это реле мощности или реле тока, которое способно отключить неприоритетную нагрузку в моменты повышенного спроса. Подробная статья об использовании данного реле в электрощитах.
Коварный плохой контакт
В данной статье описываем основные виды соединений электропроводки, а также анализируем: в чем кроется опасность плохого и ненадежного соединения.
Как обезопасить своих близких от поражения током?
Статья о том, как сделать свой дом более безопасным для себя и самых близкий людей, применяя современные решения для защиты от поражения электрическим током.
Чем опасна старая проводка
В чём может быть опасность, если не следить и не модернизировать старую или неправильную электропроводку. Подробная статья о всех рисках халатного отношения к организации электрики в квартире или частном доме.
Как выбрать электрощит
Статья с основной информацией по выбору электрощита для квартиры или частного дома.
Советы по подбору комплектующих и особенности сборки электрощитов в зависимости от поставленных задач.
Подпишитесь на нашу рассылку, чтобы быть в курсе последних статей и полезных решений
Заказать проектирование и сборку современного, безопасного и надежного электрощита вы можете нажав на кнопку ниже
Заказать электрощит
Наглядные схемы групповых распределительных щитов квартиры
Админ.
Вступление
Электрический щит в доме, квартире это ключевой узел распределения электрической энергии, с функциями защиты и, иногда, учёта. Щиты продаются готовыми или делаются на заказ, как металлоизделие, а проще металлический шкаф.
К слову сказать, если вы занимаетесь строительством или ремонтом, не обязательно профессионально, вам рано или поздно, но обязательно понадобятся металлоизделия. Не факт, что вы сможете найти нужно вам изделие в готовом виде.
В этом случае придётся искать компанию, которая производит изготовление металлоизделий на заказ. Плазменная резка, гибка металла на станках, сварочные и слесарные работы, вальцовка металла это всего лишь часть профессиональных работ, которые невозможно качественно выполнить ручным способом.
Собираются щиты, чаще, заранее по расчетной и монтажным схемам.
Наглядные схемы групповых распределительных щитов частного дома и квартир
Пример 1. Квартирный групповой электрический щит
На вводе в квартиру устанавливаем дифференциальное защитное устройство АВДТ. В нем нет защиты от короткого замыкания (сверхтоков). Маркировка данного выключателя ВД/63 с током отсечки 30 mA;
Последовательно с ним ставим автомат для защиты от сверхтоков ВА/63 или дифференциальный автоматический выключатель «два в одном» АД63;
В щите запланировано несколько групповых цепей потребления. Это группы:
- Группа освещения;
- Группа розеток;
- Группы защищены двумя автоматами ВА/63 на номинальный ток 16 Ампер.
- Группа электрической плиты защищается автомат ВА/63 с номиналом 25 Ампер.
Как вариант, в щите может быть предусмотрена отдельная группа для стиральной машины, или другого мощного прибора, например, кондиционера. При такой схеме в щит ставится еще один автоматический выключатель на 16 Ампер.
наглядные схемы групповых распределительных щитов схема 1 квартираПример 2. Схема распределительного щита частного дома
Смотрим вторую схему. Она несколько сложнее и подойдет для частного дома.
На вводе электропитания в дом ставим АВДТ без защиты от короткого замыкания (сверхтоков) марки ВД/63. Ток утечки дифференциального автомата 300 mA. Это стандартный номинал для общего дифференциального устройства всего дома. Не ставим ВД на 100 mA, чтобы избежать ложных срабатываний.
- Группы освещения защищают три первых автомата;
- Группы трех автоматов ВА/63 и дифференциальное защитное устройство ВД/63 ставим для защиты розеточной группы;
- Трехфазный автомат ВА/63 и дифференциальный автомат ВД/63 защищают электроплиту или сауна.
Цепь из одного ВД/63 (без встроенной защиты от короткого замыкания) и 2-х автоматов ВА/63 защищают цепь сарая или другого здания на участке.
наглядные схемы групповых распределительных щитов схема 2 Частный домПример 3. Квартирный щиток многоквартирного дома
- Устройство дифференциальной защиты АД63 в этой схеме используется для защиты кухонных розеток. На кухне планируется использовать много бытовых приборов.
- В квартире предусмотрена установка ванны с гидромассажем. Для неё выделяется отдельная группа, которая защищается дифференциальный автомат ВД/63.
- Такие же автоматы установлены для защиты комнатных розеток, стиральной машины и света в ванной и туалете.
Пример 4. Групповой распределительный щит индивидуального дома
- Отличие схемы 4 от схемы 2 в выделении для всех потребителей отдельных групп. Такая схема распределения характерна для европейской электропроводки.
- На все основные группы установлены АВДТ с током утечки 30 mA. Исключение сделали для групповых цепей освещения комнат. Не установлен дифф. автомат и на кондиционер.
Пример 5. Схема группового распределительного коттеджа (большой квартиры)
Здесь все групповые цепи защищены устройством дифференциальной защиты без защиты от токов короткого замыкания ВД/63 с током отсечки 30 mA.
Электрические цепи санузла и других помещений повышенной влажности защищены АВДТ без защиты от токов КЗ марки ВД/63 с токами отсечки 10 mA. Малый ток отсечки обеспечит более надежную защиту от токов утечки.
наглядные схемы групповых распределительных щитов схема 5 коттедж©Ehto.ru
Нормативные документы
ГОСТ Р 51628-2000: Щитки распределительные …
Статьи близкие по теме
- Записи не найдены
Как правильно выбрать электрощит для квартиры и дома
Электрощит является сердцем домашней электропроводки, поэтому при необходимости замены электропроводки в квартире или доме одним из основных вопросов является выбор электрощита.
электрическая панель. В этой статье мы рассмотрим вопрос, как правильно выбрать электрощит для квартиры и дома.
Особенности выбора электрощита в квартиру
Если речь идет о выборе электрощита в квартиру, то в этом случае обычно устанавливается один щит, который устанавливается в прихожей (коридоре) жилого помещения. квартира. При этом щит учета обычно устанавливается на полу, в подъезде.
Щит учета и распределения на этаже может быть общим для нескольких квартир. Устанавливает поквартирные приборы учета, групповой выключатель и автоматические выключатели индивидуально для каждой квартиры. Корпус этого щитка обычно изготавливается из металла, на лицевой стороне должны быть вставки из стекла или прозрачного пластика для возможности снятия показаний счетчика.
Выбор металлического кожуха щитка обусловлен, в первую очередь, тем, что металлические щитки могут быть оснащены запорными устройствами, препятствующими проникновению посторонних лиц в электрощит.
Размер щита выбирается исходя из количества приборов учета, автоматических выключателей, а также шин, по которым осуществляется распределение электроэнергии потребителям. В этой панели монтируется монтажная плита, на которую монтируются приборы учета, DIN-рейки для установки защитных устройств, а также элементы для разводки электроэнергии.
Вместо одного щитка на каждом этаже многоквартирного дома может быть установлен один этажный щит, в котором монтируется групповое защитное устройство и распределяется электроэнергия на несколько квартирных щитов учета. Щит поквартирного учета может быть изготовлен из металла или пластика.
Металлический напольный или поквартирный щит, как правило, имеет монтажную панель, на которую крепятся необходимые элементы. Щиты учета квартирные пластиковые рассчитаны на установку одного прибора учета и одного защитного устройства. Выбор квартирного билборда определяется размером метража.
От счетчика кабель заводится в квартиру и входит в квартирный щиток.
В щитке осуществляется распределение полученной электроэнергии по отдельным линиям электропроводки, а также установка модульных защитных устройств для защиты каждого из участков электропроводки, а также электропроводки в целом. Таким образом, при выборе квартирной панели основным критерием выбора является ее размер, а именно количество модульных мест, на которое рассчитан корпус панели.
Чтобы правильно выбрать электрощит для квартиры, необходимо предварительно определить количество защитных устройств, которые планируется установить в щите для защиты новой электропроводки. В данном случае речь идет об автоматических выключателях, устройствах защитного отключения или дифференциальных автоматических выключателях. Также для защиты электропроводки и бытовой техники можно установить реле напряжения и разрядник.

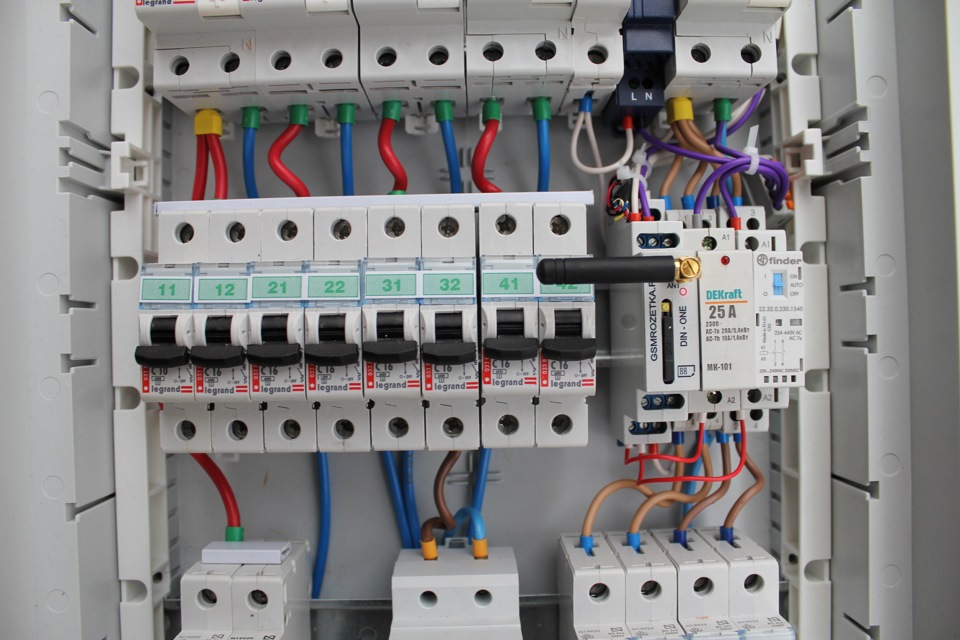

Кроме того, в квартирный щиток можно установить ряд дополнительных устройств, обеспечивающих различные функции. Например, недельный таймер, импульсное реле, GSM-реле и т.
д. В целом размер щита зависит от количества установленных в нем устройств и защитных устройств, а также других элементов, по которым распределяется принимаемая электроэнергия.
Также при выборе приборной панели следует учитывать ее внутренний объем — он должен позволять свободно заводить и подключать все линии электропроводки.
Что касается материала электрощита, то в этом случае вы можете выбрать как пластик, так и металлический щит. Степень защиты корпуса ИП в данном случае роли не играет, так как установленный в квартире щиток не подвергается воздействию негативных факторов внешней среды.
Следующим критерием выбора корпуса электрощита для квартиры является его воплощение, а именно способ его установки. Различают накладные и встроенные корпуса электрощитов. С эстетической точки зрения предпочтительнее встраиваемые корпуса, так как они не выделяются и не портят внешний вид интерьера.
Корпус этой заслонки утоплен в стену, снаружи видна только ее крышка.
Есть корпуса электропанелей, выполненные под дерево, или нейтральные варианты, которые можно оформить на свое усмотрение, например, оклеить теми же обоями, что наклеены в прихожей, где установлена панель. Таким образом, щит не будет выделяться и портить внешний вид.
Но следует учитывать, что встроенные ограждения из панелей годятся только при наличии возможности выполнить в стене необходимое углубление. Если стена является несущей и заглублять ее во избежание снижения ее несущей способности запрещено, то придется выбирать накладной электрощит, который можно монтировать прямо на стену без углубления или с минимальной углубление, если это предусмотрено конструкцией корпуса щита.
Как выбрать домашний электрощит
Что касается размеров электрощита, то в этом случае все так же, как и при выборе квартирного щита — все зависит от количества установленных защитных и других устройств в панели. Разница лишь в том, что в частном доме охранников может быть несколько, в зависимости от потребности и количества строений на территории частного дома.
Основой всегда является главный учетно-распределительный щит или щит учета. В данном случае все зависит от требований поставляющей организации относительно типа щита и его размещения, а также личных предпочтений потребителя.
Первый вариант — поставить отдельный щиток для счетчика и вводного автоматического выключателя, в этот щит вводится силовой кабель, а затем кабель от этого щита входит в главный распределительный щит дома.
Второй вариант предполагает установку счетчика в ГРЩ, сюда же заводится силовой кабель от опоры ЛЭП. При необходимости подключения дома к электрическим сетям всегда в первую очередь следует обратиться в снабжающую организацию, оказывающую услуги по электроснабжению, и уточнить существующие требования, касающиеся размещения распределительного щита, его схемы и каких типов допускается монтировать.
Если схема домашней электропроводки не сложная, нет необходимости в электроснабжении гаража, бани или других подсобных помещений на территории частного дома, то можно ограничиться установкой одного распределительного щита, в котором установлены необходимые защитные устройства и другие устройства для домашней электропроводки будут смонтированы.
Каждый отдельный щит для электроснабжения дома, гаража, бани, мастерской и т.п. подбирается индивидуально, исходя из необходимого количества устанавливаемых электроприборов.
При выборе электрощита для дома необходимо учитывать возможные негативные факторы внешней среды. Внутри дома, в сухом помещении, можно установить пластиковый или металлический щит любой конструкции и степени защиты корпуса, как в квартире.
Щиты, устанавливаемые на открытом воздухе, должны быть защищены от негативных факторов окружающей среды — осадков, пыли, воздействия посторонних предметов.
Для наружной установки подходит металлический корпус со степенью защиты IP55, 65 — такие щиты могут стоять на открытом воздухе без дополнительной защиты. Если щиты не будут находиться на открытом воздухе, например, под навесом, то можно использовать ограждение из панелей со степенью защиты IP44, IP54.
При выборе защищенных корпусов для электрических щитов следует обращать внимание на количество герметизированных вводов и их размер — диапазон используемых сечений присоединяемых кабелей.
При выборе электрощита в квартиру или дом важным критерием является качество продукции, так как проводка монтируется на длительный срок, поэтому нужно выбирать проверенный, качественный товар известных торговых марок .
Смотрите также на нашем сайте: Как собрать электрощит и Модернизация электрощита в частном доме
Как найти электрическую панель для вашего дома
Электрический
Электрическая панель является одной из наиболее важных частей современной домашней электросистемы. Эта панель содержит все выключатели для вашего дома и является местом, где регулируется питание, поступающее в ваш дом. Когда электричество поступает из города, электрическая панель затем распределяет его по остальной части вашего дома. Для многих новых или начинающих домовладельцев электрическая панель может быть чем-то вроде загадки, и даже найти ее впервые может стать проблемой. Однако, узнав, где находится ваш электрический щит и даже из чего он состоит, вы сделаете первые шаги, чтобы стать лучше как домовладелец.
Где это?
Расположение вашего электрического щита варьируется от дома к дому, но есть несколько общих и стандартных мест для него. Если вы живете в доме, то, как правило, ваша электрическая панель будет располагаться за пределами дома или в гараже. Тем не менее, расположение вашего электрического щита действительно зависит от множества различных факторов. Поэтому, если он не находится ни в одном из этих мест, это не означает, что есть проблема.
Если вы живете в квартире, расположение вашего электрического щитка также может варьироваться, но, скорее всего, он находится в стороне от квартиры, обычно на кухне или в ванной комнате. Когда мне нужно было найти электрические панели в прошлом, начиная снаружи, рядом с местом, где городская линия электропередач соединяется с домом, это всегда было хорошим местом для начала поиска.
Как это выглядит?
Прежде чем начать поиск, очень важно знать, как выглядит электрическая панель. Сама панель представляет собой прямоугольную металлическую коробку, обычно вмонтированную в стены вашего дома. На этом прямоугольнике должна быть крышка, чтобы он выглядел как плоский кусок стены или металлический ящик. Если на вашей электрической панели нет крышки, обязательно обратитесь к электрику, чтобы он проверил и установил крышку, особенно потому, что открытая панель может оказаться чрезвычайно опасной. После того, как вы успешно нашли и открыли электрическую панель, вы заметите расположение панели.
