Электрические щиты распределительные | Распределительные щиты, шкафы, боксы, клеммники, аксессуары

Артикул: SQ0912-0101

Щит антивандальный ЩПМП-1-1 GRP IP55 IK10 -50С/+70С навесной с монтажной панелью, (400х300х170) TDM

Щиток антивандальный ЩПМП 1-1 GRP ТДМ, термостойкий, со стальной монтажной панелью, уличный, навесного монтажа
TDM Electric (ТДМ Электрик)
Артикул: SQ0924-0203

Щит антивандальный ЩПМП-1-0 GRP IP66 IK10 -50С/+70С навесной с монтажной панелью, (400х300х210) TDM

Влагозащищенный, антивандальный шкаф ТДМ ЩПМП-1-0 GRP, навесного монтажа
TDM Electric (ТДМ Электрик)
Артикул: SQ0932-0101

Щит пластиковый ЩМП-0-1 ABS IP65 -45С/+75С навесной с монтажной панелью, (300х200х130) TDM

Щиток пластиковый, влагозащищенный, термостойкий ЩМП-0-1 накладного монтажа, с оцинкованной монтажной панелью, с непрозрачной дверцей
TDM Electric (ТДМ Электрик)
Артикул: SQ0933-0201

Щит ЩМП-0-1 прозрачная крышка, ABS IP65 -45С/+75С навесной с монтажной панелью, (300x200x130) TDM

Щиток пластиковый, влагозащищенный, термостойкий ЩМП-0-1 накладного монтажа, с оцинкованной монтажной панелью, прозрачная дверца
TDM Electric (ТДМ Электрик)
Артикул: SRN3215K

Шкаф ABB SR2 IP65 300х200х150мм с монтажной платой

Монтажный шкаф ABB серии SR2 светло-серого цвета размером 300х200х150 мм со степенью защиты IP65, монтажной панелью и металлической дверью
ABB (АББ)
Артикул: c-r-1

Слаботочный встраиваемый щит Crosser R-1 (390х340х120) с монтажной панелью IP31 EKF PROxima

Врезной шкаф ЕКФ для организации слаботочных систем
EKF (ЕКФ)
Артикул: Б0046404

Пластиковый навесной щиток KMPN5_IP65 ЭРА 5 модулей 5056306094774

Модульный шкаф настенной установки Эра на 5 модулей
ЭРА (ERA)
Артикул: Б0041673

Щит навесной металлический с DIN-рейками (1х12м)ЭРА ЭКО СТМ ЩРН-12 IP31(250х300х120)5056306021572 (электрический шкаф)

Наружный распределительный щит Эра на 12 модулей
ЭРА (ERA)
Артикул: MSP1-N-03-66-L

Корпус пластиковый ЩУРн-П 1/3 IP66 PC LIGHT 3 модуля ИЭК

Пластиковые бокс навесного монтажа ИЭК для установки счетчика и модульного оборудования (3 модуля)
IEK (ИЭК)
Артикул: 13975

Мини-щиток влагозащищенный KAEDRA IP65 на 2-3 модуля 150х80х98

Мини-щиток Schneider Electric серии Kaedra (IP65) на 2-3 модуля с прозрачной дверцей
Schneider Electric (Шнайдер Электрик)
Артикул: 85604

Щиток настенный DKC на 4 модуля IP65 серый с прозрачной дверцей

Распределительный модульный щиток на 4 модуля
DKC (ДКС)
Артикул: 1SLM004100A6305

Шкаф мультимедийный в нишу ABB Mistral41F 2х12М с монтажной платой непрозрачной дверью M41C24X210850

Мультимедийный шкаф с монтажной платой для скрытой установки АВВ
ABB (АББ)
Артикул: 1SLM004100A7105

Шкаф мультимедийный настенный ABB Mistral41W 2х12М с монтажной платой непрозрачной дверью M41P24X21

Мультимедийный шкаф с монтажной платой для настенной установки АВВ
ABB (АББ)
Артикул: 1SPE007715F0731

Клеммник винтовой ABB N3x16- 3х6 мм NK/S06

Винтовой клеммный блок нейтраль N3x16-3х6мм для боксов ABB серии Mistral
ABB (АББ)
Артикул: Pb65-n-pg-5

Щит распределительный навесной 5 модулей ЩРН-ПГ- 5 (155х119х89) IP65 EKF PROxima

Герметичный распределительный шкаф ЕКФ на 5 устройств модульного типа
EKF (ЕКФ)
Артикул: 001902

Щиток Legrand Plexo IP65 накладной на 2 (+1) модуля с прозрачной дверью

Щиток распределительный влагозащищенный накладного монтажа Legrand Plexo IP65 на 2(+1) модуля
Legrand (Легран)
Артикул: MKM13-N-12-31-Z

Щит металлический ЩРн-12з-1 38 УХЛ3 IP31 на 12 модулей навесной 265х310х120 белый ИЭК

Щит распределительный навесной ЩРн-12з-1 38 УХЛ3, IP31, 12 модулей, 265x310x120, RAL 9016 IEK
IEK (ИЭК)
Артикул: YKM40-321-54

Щит металлический влагозащищенный ЩМП-3.

2.1-0 74 У2 IP54, с монтажной платой 300х210х150 ИЭК

Корпус металлический ЩМП-3.2.1-0 У2 IP54 300x210x150 с монтажной панелью RAL 7035 IEK
IEK (ИЭК)
Артикул: mb24-12-bas

Щит распределительный навесной (1х12м) 265х310х120 (ЩРН-12) IP54 EKF Basic

Герметичный распределительный шкаф ЕКФ с ДИН-рейкой
EKF (ЕКФ)
Артикул: SQ0925-0203

Щит антивандальный ЩПМП-0-1 GRP IP65 IK10 -50С/+70С навесной с монтажной панелью, (330х220х170) TDM

Шкаф антивандальный ЩПМП-0-1 GRP IP65, термостойкий, с монтажной платой, навесного монтажа
TDM Electric (ТДМ Электрик)
Артикул: SQ0932-0102

Щит пластиковый ЩМП-0-2 ABS IP65 -45С/+75С навесной с монтажной панелью, (350х250х150) TDM

Щиток пластиковый, влагозащищенный, термостойкий ЩМП-0-2 накладного монтажа, с оцинкованной монтажной панелью, с непрозрачной дверцей
TDM Electric (ТДМ Электрик)
Артикул: SQ0933-0202

Щит ЩМП-0-2 прозрачная крышка, ABS IP65 -45С/+75С навесной с монтажной панелью, (350x250x150) TDM

Щиток пластиковый, влагозащищенный, термостойкий ЩМП-0-2 накладного монтажа, с оцинкованной монтажной панелью, прозрачная дверца
TDM Electric (ТДМ Электрик)
Артикул: MKP72-N3-09-55

Щит влагозащищенный КМПн-9 IP55 на 9 модулей навесной пластиковый с прозрачной дверкой ИЭК

Корпус модульный пластиковый, влагозащищенный с прозрачной дверкой КМПн-9 IP55 на 9 модулей
IEK (ИЭК)
Артикул: Б0041653

Щит навесной металлический с монтажной панелью ЭРА ЭКО СТМ ЩМП-02 IP31 (250х300х175)5056306021374 (электрический шкаф)

Металлокорпус Эра наружного типа
ЭРА (ERA)
Артикул: 001412

Щит Legrand Nedbox в нишу на 24 (+4) модуля (2х12) с шинами N+PE с белой дверью

Щит Legrand Nedbox в нишу на 24 (+4) модуля (2х12) с шинами N+PE с белой дверью
Legrand (Легран)
Артикул: 84612

Щиток настенный DKC на 12 модулей IP41 белый с прозрачной дверцей

Распределительный модульный щиток на 12 модулей
DKC (ДКС)
Артикул: 2CPX031082R9999

Дверь белая АВВ RAL 9016 для шкафа UK620 BL620

Стандартная рамка с дверью белого цвета из листового металла BL620 для шкафа АББ UK620
ABB (АББ)
Артикул: 85608

Щиток настенный DKC на 8 модулей IP65 серый с прозрачной дверцей

Распределительный модульный щиток на 8 модулей
DKC (ДКС)
Артикул: 004832

Клеммник Legrand зеленый 8х1. 5-16мм2

Клеммная колодка IP 2X земля Legrand 8×1,5-16мм2 длина-75мм
Legrand (Легран)
Артикул: 601236

Щит Legrand Nedbox накладной на 12 (+1) модулей (1х12) с шинами N+PE с белой дверью

Накладной модульный щит на 12(+1) модулей с шинами N+PE с белой дверью
Legrand (Легран)
Артикул: 1SPE007715F0732

Клеммник винтовой ABB N5x16- 6х6 мм NK/S11

Винтовой клеммный блок нейтраль N5x16-6х6мм для боксов ABB серии Mistral
ABB (АББ)
Артикул: Pb65-n-pg-8

Щит распределительный навесной 8 модулей ЩРН-ПГ- 8 (147х203х89) IP65 EKF PROxima

Герметичный распределительный шкаф ЕКФ на 8 устройств модульного типа
EKF (ЕКФ)
Артикул: 01-08-006

Щит навесной Tekfor 2 (1×2) модуля IP41 прозрачная дверца UNC 40-02-2 (электрический шкаф)

Бокс распределительный Текфор, накладного монтажа, на 2 модуля, с прозрачной дверцей, с пластиковой DIN-рейкой
Tekfor (Текфор)
Артикул: MKM32-N-12-54-Z

Щит металлический ЩУРн-3/12з-0 74 У2 IP54 на 3-фазный счетчик и 12 модулей навесной ИЭК

Щит учетно-распределительный навесной ЩУРн-3/12з-0 74 У2 IP54, 12 модулей, однофазный, 540х310х165, RAL 7032 IEK
IEK (ИЭК)
Артикул: YKM40-231-54

Щит металлический влагозащищенный ЩМП-2. 3.1-0 74 У2 IP54, с монтажной платой 250х300х150 ИЭК

Корпус металлический ЩМП-2.3.1-0 У2 IP54 250x300x150 с монтажной панелью RAL 7035 IEK
IEK (ИЭК)
Артикул: 61000734

Щит распределительный Hensel KV 1504 на 4 модуля IP54 с клеммой PE+N, 228х126х111мм

Бокс для автоматических выключателей Hensel KV 1504 на 4 модуля IP54 с клеммой PE+N, 228х126х111мм
Hensel (Хенсел)
Артикул: mb24-24-bas

Щит распределительный навесной (2х12м) 395х310х120 (ЩРН-24) IP54 EKF Basic

Герметичный распределительный шкаф ЕКФ с ДИН-рейкой
EKF (ЕКФ)
Артикул: U42

Распределительный щит ABB U42 в нишу 684х560х120 (96 модулей) STJU 42 E (электрический шкаф)

Встраиваемый распределительный щит с монтажной платой АВВ серии U42E размером 684х560х120 на 96 модулей
ABB (АББ)
Артикул: 1SPE007717F9993

Шкаф настенный ABB Mistral41 24М (2×12) прозрачная дверь с винтовым клеммным блоком 41P12X22B

Шкаф настенного монтажа с клеммным блоком ABB серии Mistral41 (IP41) на 24 модуля с прозрачной дверцей
ABB (АББ)
Артикул: R5A32

Карман для документации, пластиковый, 222x230x30 мм

Пластиковый держатель документов DKC с самоклеющейся основой
DKC (ДКС)
Артикул: EZ9EAB102

Бокс навесной Schneider Electric Easy XS на 2 модуля с прозрачной дверцей

Распределительный пластиковый шкаф Шнайдер Электрик на 2 элемента с дверцей
Schneider Electric (Шнайдер Электрик)
Артикул: MKP72-N3-12-55

Щит влагозащищенный КМПн-12 IP55 на 12 модулей навесной пластиковый с прозрачной дверкой ИЭК

Корпус модульный пластиковый, влагозащищенный с прозрачной дверкой КМПн-12 IP55 на 12 модулей
IEK (ИЭК)
Артикул: MKM63-V-03-31-M

Щит металлический мультимедийный ЩРв-М-1 УХЛ3 IP31 (540х310х120) ИЭК TITAN белый

Белый телекоммуникационный корпус IEK встраиваемого типа
IEK (ИЭК)
Артикул: 001413

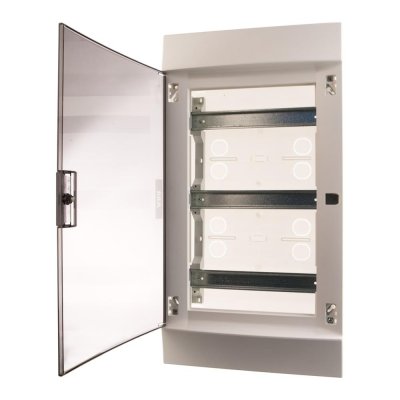

Щит Legrand Nedbox в нишу на 36 (+6) модулей (3х12) с шинами N+PE с белой дверью

Щит Legrand Nedbox в нишу на 36 (+6) модулей (3х12) с шинами N+PE с белой дверью
Legrand (Легран)
Артикул: Б0030179

Щиток металлический навесной ЭРА ЩУРн 1/6зо-1 76 УХЛ3 IP31 6м NO-132-05 (285x190x130) 5055945591385

Учетно-распределительный щит навесного монтажа ЭРА ЩУРн-3/6зо-1
ЭРА (ERA)

Электрический распределительный щит — ООО «Электротехпром-ЗЭТО»

Щит силовой распределительный используется для приема и разветвления электрического тока в жилых и производственных помещениях.

Электрический щит состоит  из следующих элементов:

  • Корпус. Защищает  устройство от влаги, пыли, случайного проникновения и контакта человека с проводами во время разряда;
  • Внутренние элементы счетчиков, автоматов, стабилизаторов, разрядниками, прочими.

Все элементы соединяются между собой проводами. Для удобства и безопасности  обслуживания, оболочки проводов бывают разных цветов: фаза обозначена темными цветами — коричневым или черным, заземление — жёлтым, зеленым, а ноль – синим.



Виды:

  • Главный. Этот вид электрического щита предназначен для проведения, разветвления электрической энергии в отдельно строящемся здании или квартире. Отличается от остальных тем, что имеет один заземляющий провод, а также оснащен счетчиком.  Устройство защищено от скачков напряжения.
  • Групповой щит. Предназначен для  распределения электроэнергии по веткам, к которым подключены электрические приборы. Потребление учитывается с помощью автоматов. Тем же автоматом можно отключать определенную группу приборов.
  • Квартирный контролирует проведение, распределение электропроводов внутри отдельно взятой квартиры. Аналогично групповому контролируется автоматическим выключателем.
  • Этажный располагается на этаже здания, распределяет электроэнергию по нескольким квартирам на этаже. Тоже контролируется автоматом.
    Также распределительные щиты подразделяют зависимо от их расположения. Они могут быть встраиваемыми в стену, навесными или напольными.
  • Основное преимущество встраиваемого варианта – его компактность. Монтируется он в стену дома. Используются они в производственных, офисных помещениях или частных домах. Минус таких: трудоемкость установки. Корпус этого вида изготовлен из самозатухающего пластика, не пропускающего электрический ток. При возгорании он не создаст пылающее пламя.
  • Навесной — используется при открытом монтаже электропроводки, он более громоздкий, но очень просто монтируется. Достаточно лишь прикрутить его к стене. Такой вид может применяться в любых помещениях. Корпус устройства выполняется из пластика или металла. По бокам распределительного щита используются специальные заглушки для предотвращения поражения человека током во время прикосновения к устройству.
  • Напольные  – самые громоздкие по своему внешнему виду, просто устанавливаются на пол.

Любой вид оснащен открывающейся дверцей для простого доступа при обслуживании устройства, крепления элементов.



Общие требования
  • повышенная пожаробезопасность устройства, причем горению не должны подвергаться все элементы электрического щита;
  • устойчивость к механическим воздействиям. Именно поэтому установленные в местах общего пользования выполнены из металла;
  • устойчивость к высоким перепадам напряжения;
  • длительный безаварийный срок эксплуатации;
  • каждый из них должен предусматривать места с целью монтажа дополнительных элементов: автоматов, контроллеров, других учетных устройств;
  • размер должен соответствовать количеству устанавливаемых элементов и комплектующих, которые укрепляются на специальных держателях.



Как выбрать щиток для квартиры
  • Должен иметь некоторый запас мощности, чтобы при необходимости можно было использовать дополнительные мощности. Обычно специалист рассчитывает показатель емкости, складывая количество подключаемых модулей. При установке щита лучше разделить комнаты, отвести некоторые важные приборы, чтобы создать некоторый резерв.
  • Различают по способу проведения электрических проводов в жилое помещение: наружные используются при проведении электропроводов с улицы, встраиваемые с целью скрытого проведения электрических проводов и прикладные – для открытой проводки.
  • Чтобы присоединить счетчик, потребуется электрический щит со специально встроенным модулем.
  • Для квартиры лучше выбрать распределительный  щит  из пластика, такой щиток не будет подвергаться коррозионному разрушению из-за попадания влаги. Его крышка более эстетична и может быть оформлена соответственно стилевому решению помещения.

Очень часто жильцы квартир самостоятельно производят перенос общего распределительного щитка, устанавливают различные устройства, что делать  категорически нельзя.

Основная опасность возникает при нарушении изоляционного покрытия электрических проводов. Происходит короткое замыкание, которое может привести к возникновению возгорания. При прикосновении человека к проводу с нарушенной изоляцией может привести к поражению электрическим током..



Видео: Как делают распределительный щит

Электрические щиты. Виды и назначение. Монтаж и особенности

Электроэнергия, дойдя до потребителя, проходит многие этапы. Среди них такие этапы, как генерирование и транспортировка линиями электрических сетей. Перед тем, как попасть к потребителю, электроэнергия приходит в электрические щиты, в которых происходит распределение электричества, устанавливается система защиты при аварийных ситуациях, связанных с перегрузками и короткими замыканиями.

Такие щиты используются для организации инфраструктуры зданий промышленного производства, жилых домов, общественных помещений. Монтируется электрический щит определенного типа в зависимости от назначения. В продаже имеется широкий выбор вариантов и моделей таких устройств, которые имеют свои различия по содержанию и форме.

В простом исполнении электрические щиты служат для создания сети, питающей приборы освещения, бытовые устройства, розетки и т. д. Спектр потребителей электроэнергии постоянно расширяется, поэтому может понадобиться модель сложнее, позволяющая создать разделение энергии на группы. Это уже устройства с большими возможностями переключения энергии. Они работают с разными категориями стационарных электроприборов.

Для определения задач, которые выполняют электрические щиты, необходимо рассмотреть подробнее организацию энергоснабжения. Один щит может подавать электричество, как в отдельную квартиру, так и на здание в целом. В этом случае щит управляет электроэнергией, которая поступает на разные распределительные устройства, охватывающие другие локальные зоны обслуживания.

Виды электрических щитов

Существуют различные классы электрощитов. Они разделяют их конструкции, прежде всего, по целевому назначению. Такой вид оборудования, как электрощиты, может обеспечивать электричеством одну квартиру, либо несколько разных потребителей энергии.

Также щиты делятся по методу монтажа и материалу конструкции. По первому фактору наиболее популярны обычные подвесные и настенные конструкции. В эксплуатации очень удобны электрощиты, которые встраиваются в нишу стены. Но установка такого щита не всегда подходит по условиям расположения.

Если рассматривать материалы, из которых изготавливают электрощиты, то чаще всего изготовители комбинируют несколько материалов, например, металл с пластиком. Металлические щиты зарекомендовали себя надежными конструкциями, проверенными временем. Однако, новые материалы и композиты, появившиеся в последнее время, не хуже металла по долговечности и прочности, а в чем-то даже превосходят его. Существенной разницы между электрощитами из разных материалов не имеется.

Чтобы лучше понять назначение электрощитов в сети, рассмотрим их иерархию по типам, видам и подвидам.

Главный распределительный щит

Этот щит (ГРЩ) служит для ввода линий силового питания, распределения электричества по различным объектам, а также учета электроэнергии. В аварийных случаях он защищает от перегрузок, коротких замыканий в электрических сетях. В дереве иерархии ГРЩ расположен на самом верху. Главный щит обычно находится на участке трансформаторной подстанции, либо на производстве или в котельной.

Вводное распредустройство

Это устройство (ВРУ) служит для приема питания сети от силового кабеля, и дальнейшего распределения электроэнергии по линиям питания электрощитов низшего уровня, а также для учета расхода энергии, защиты от замыканий, перегрузок при авариях. В него входит система конструкций и электротехнической автоматики. Вводный электрощит располагают обычно в цехах производства, на вводе зданий общественных организаций, жилых домов.

Аварийный ввод резерва

Щит резервного ввода (АВР) укомплектован специальными автоматическими устройствами, которые переключают питание в случае аварии с главного источника на резервный источник электричества. После устранения причин аварийного режима АВР снова подключает основной источник питания на линию. Он применяется во многих местах: коммунальных зданиях, коттеджах, на производстве.

Этажный электрощит

Электрические щиты на этажах зданий (ЩЭ) служат для распределения подачи электричества по квартирам на одном этаже.

ЩЭ обычно разделен на 3 отсека:
  • Отсек распределения (автоматические устройства для групп потребителей).
  • Учетный отсек (счетчики энергии).
  • Отсек абонента (домофон, радио, телевидение, телефон).

Квартирный щит

Чаще всего такой квартирный щит (ЩК) находится в квартире возле входа, обычно в прихожей. Главным его назначением является учет энергии электрического тока, распределение электричества по линиям квартиры для питания в разных комнатах и для разных бытовых устройств. Модули автоматических устройств, расположенные в квартирном щитке, защищают сеть от коротких замыканий и перегрузок.

Квартирные распредщиты делятся по типу установки:
  • Внутренние.
  • Накладные.
По материалу изготовления:
  • Пластиковые.
  • Металлические.
Виды квартирных электрощитов по назначению:
  • Учетный (ЩКУ).
  • Распределительный (ЩКР).
Щит освещения

Осветительный щит располагают практически во всех существующих зданиях, оснащенных приборами освещения, для редких переключений осветительного оборудования с помощью автоматики щита. Щит освещения осуществляет защиту выходящих линий от замыканий и токовых перегрузок.

Электрические щиты освещения делятся:
  • Щиток освещения с выключателем (ОЩВ).
  • Щит освещения встраиваемый (утапливаемый) с выключателем (УОЩВ).

Щит управления

Этот вид щита (ЩУ) предназначен для осуществления управления автоматическими устройствами, отвечающими за приводы механизмов: отопления, сигнализации, вентиляции и т. д. Регулировка значений свойств производится вручную.

Щит автоматики

Этот вид щитка вмещает в себя программные контроллеры, следящие за функционированием приводов различных механизмов и систем.

Щит бесперебойной подачи

Этот щит (ЩБП) обеспечивает питание электричеством приборов и устройств систем управления, вычислительной техники, медицинского оборудования, и других систем, которые должны быть обеспечены постоянным питанием электроэнергией, и относящиеся к 1 категории электроснабжения.

Мы рассмотрели только некоторые электрические щиты, применяющиеся в электросетях, но их бывает еще много видов.

Сборка щита

Установочные работы по монтажу электрических щитов обычно начинаются со сборочной операции основной конструкции. Существуют щитовые устройства в виде собранных корпусов с монтажными панелями в комплекте. Однако чаще применяются укомплектованные панели, а для них уже разрабатывается проект и схема сборки.

Сначала готовят к сборке корпус, затем удаляют заглушки стен корпуса. Электрические щиты имеют разное число участков линий кабелей в зависимости от их конструкции. Поэтому нужно заранее рассчитать расположение и число отверстий для кабелей и проводов, с учетом возможности выполнения дополнительных отверстий.

Далее монтируются установочные рейки, шины заземления, монтажные кронштейны. Составляющие части щитка могут быть разными. Это зависит от вида распределительного щита. Но главное в сборке – это подготовка для окончательной установки.

Монтаж

От типа конструкции щита зависит и способ установки. Основную трудность вызывает конструкция встраиваемого электрического щита, так как для него нужно в стене выдалбливать пространство, необходимое для его установки.

После выдалбливания ниши в стене, щит устанавливают на место и закрепляют специальными кронштейнами. Заранее, перед выбором расположения щита рассчитывают возможность доступа к электропроводке. После окончательной установки осуществляют подключение к питанию и потребляющей нагрузке.

Внутрь щита заводится входной кабель с дополнительными проводами. Провода выравнивают в один слой, при этом учитывают размещение автоматических выключателей, их конфигурацию. Когда электропроводка соединена со всеми устройствами щитка, после этого производят подключение нагрузки потребителей и электроустановок. Далее, по очереди включаются все линии, для проверки работоспособности сети.

Ограничение доступа

При эксплуатации электрических щитов необходимо соблюдать правила электробезопасности. Их нужно выполнять и при установке щита. При монтаже в общественном помещении предусматривают ограждения и изоляцию токоведущих частей. Доступ к элементам распределительного щита защищается ограждениями, закрытыми на замок.

Распределение электрической энергии во все времена было одной из ответственных операций. От нее зависит эффективность расхода энергии, стабильность снабжения питанием потребителей. Поэтому производители заинтересованы в выпуске надежных и функциональных устройств, таких как электрические щиты.

Ассортимент бытовых устройств постоянно растет, поэтому распределительные щиты также должны модернизироваться, и расширять функциональные задачи. Увеличивается популярность моделей, которые рассчитаны на компоновку устройств внутри щита для индивидуального применения.

Так, применяя соединения резьбой, установочную панель щита можно оснастить практически любыми устройствами и модулями.

Похожие статьи:
  • Сборка электрощитов. Правила и схема. Этапы сборки

Особенности электрических распределительных щитов — Электро Трейд Комплект

  • Главная
  • Особенности электрических распределительных щитов

Особенности электрических распределительных щитов

Щит электрический распределительный представляет собой компактную, удобную в применении и эстетичную конструкцию, которая используется как в бытовых целях, так и на промышленных, строительных объектах. Это панели, вмещающие в себя специально подобранные в зависимости от назначения приборы, как правило, скомпонованные в виде модулей. Они обеспечивают получение электрического тока от внешнего устройства и распределение его по внутренней сети.

Конструктивное исполнение шкафов

Распределительный электрический шкаф имеет корпус, изготовленный из качественных и функциональных материалов – металла с порошковым покрытием или пластика. Современные изделия приятны на вид и на ощупь. Для удобства обслуживания и соответствия требованиям безопасности они оборудованы дверцами, которые предупреждают поражение током людей. В них предусмотрено замыкание на замок для того, чтобы никто не мог навредить приборам или похитить отдельные элементы.

Распределительный щит в сборе наружного исполнения обязательно имеет степень защиты не менее IP54, а это значит, что дверцы герметично уплотнены, поэтому ни пыль, ни влага не могут проникнуть внутрь, что особенно важно для чувствительных комплектующих.

Главный электрощит включает в себя несколько последовательно соединённых панелей – шкаф распределительный ШР, шкаф управления, УЗО и другие – выбор делается исходя из особенностей объекта и проекта. Комплектующие могут подбираться как импортного, так и отечественного производства, но непременно это будут:

  • модульные выключатели;
  • рубильники;
  • трансформаторы;
  • шины;
  • клеммные блоки;
  • контакторы.

Щит распределительный Schneider Electrik построен только на продукции этого бренда, в то время как существуют и комбинированные варианты.

Преимущества распредустройств

Щит силовой распределительный в сборе имеет множество достоинств:

  • компактность расположения всех автоматов и рубильников;
  • удобство обслуживания;
  • систематизированность и функциональность;
  • надёжность;
  • безопасность.

Если говорить о низковольтном оборудовании для бытовых нужд или установленном в небольших производственных помещениях, то при выходе удобно обесточить здание, просто выключив пару рубильников в щите – нет необходимости отключать устройства и освещение в каждой комнате по отдельности. Обратное действие аналогично – вся сеть вновь включается от одного щелчка рубильника.

Распределительные щиты для квартир и собственных домов обустраиваются счётчиками электроэнергии. По заказу клиента на них выводят современные умные системы – управление отоплением, вентиляцией, освещением, бытовыми приборами.

Заказать щит силовой распределительный в сборе индивидуального изготовления, как и любое низковольтное оборудование, вы можете в нашей компании «Электро Трейд Комплект». Мы производим электрощиты под ключ на комплектующих, выбранных и согласованных заказчиком и нашим проектно-конструкторским бюро. Долгосрочная гарантия – это наша ответственность перед клиентами. Обращайтесь!

Компания «Электро Трейд Комплект» (ЭТК) — поставщик решений и оборудования в области обеспечения объектов системами бесперебойного и гарантированного электроснабжения

Мы предлагаем оптом и в розницу широкий ассортимент электротоваров. Оптовикам всегда предлагаются специальные предложения. Мы заинтересованы всегда долгосрочному сотрудничеству со строительными организациями. Наши услуги и качество продукции наивысшего уровня

Сборка электрических щитов

Сборка производится на оборудовании ABB, Legrand, Schneider Electric, DEKraft, TDM

Купить / Заказать онлайн

Пункты распределительные

ПР предназначены для приёма, распределения электроэнергии, для нечастых оперативных коммутаций электрических цепей и прямых пусков двигателей.

Купить / Заказать онлайн

Вводно-распределительные устройства

ВРУ применяются на различных объектах для приема и дальнейшего распределения электроэнергии по локальным потребителям.

Купить / Заказать онлайн

Кабельная продукция

Многообразие кабелей различного назначения в ассортименте оптом и в розницу. Низкие цены, гарантия от производителя.

Купить / Заказать онлайн

Если Вы хотите заказать сборку щитов автоматики и управления, купить щит электрический, щит силовой распределительный, ящик управления освещением, ВРУ или другое электрооборудование, то просто оставьте заявку. Мы свяжемся с Вами в ближайшее время!

Заказать оборудование

Виды электрических щитов ✅ Статьи Электромол

Чтобы выбрать подходящий электрический щит для здания или отдельного помещения, необходимо понимать значение буквенного кода на его коробке. Из этой статьи вы узнаете о разных видах такого оборудования и сможете выбрать наиболее подходящую модель.

Чтобы выбрать подходящий электрический щит для здания или отдельного помещения, необходимо понимать значение буквенного кода на его коробке. Из этой статьи вы узнаете о разных видах такого оборудования и сможете выбрать наиболее подходящую модель.

Современная промышленность выпускает множество вариантов электрических распределительных щитов. Оборудование отличается назначением, степенью защиты, материалами и способом монтажа. Мы расскажем обо всех ключевых видах электрощитов, включая устройства, используемые в коммунальном хозяйстве и промышленности.

Этажные щиты (ЩЭ)

Распределительные электрические щитки этой категории используют для приема и распределения электроэнергии по квартирам потребителей. Также в них устанавливают приборы учета, защиты линий, оборудования и людей от поражения током. В некоторых распределительных щитах предусмотрен слаботочный отсек, в котором прокладываются провода и кабели, работающие под низким напряжением, в частности, проводка для подключения домофонов, телефонов, интернет-оборудования и ТВ.

В зависимости от внешнего вида и способа монтажа выделяют три категории этажных распределительных щитов.

  • Навесные. Такие электрические щитки имеют коробчатый корпус, устанавливаемый на стену.
  • Встраиваемые. Устройства в виде фасадной панели с монтажной рамой. Устанавливаются в стеновые ниши.
  • Накладные. Распределительные щиты этого типа схожи со встраиваемыми, но не имеют заднего каркаса, погружаемого в нишу.



Квартирные щиты (ЩК)

Распределительные щиты, ведущие учет и распределяющие электроэнергию по линиям питания внутри квартир. Оборудование служит для подключения сети, снабжающей электричеством осветительные приборы, штепсельные розетки и электроприемники, а также защиты от перегрузок и коротких замыканий. В зависимости от способа монтажа выделяют внутренние и накладные квартирные щиты. Для изготовления корпуса может использоваться как металл, так и полимер.

Щиты освещения (ЩО)

Распределительные щитки, с помощью которых управляют осветительными приборами. Содержат аппаратуру, защищающую линии от перегрузок и замыканий. Также внутри щитов освещения может размещаться автоматика, регулирующая подачу электроэнергии к светотехнике согласно графику. Такие модули зачастую являются программируемыми. В зависимости от способа установки электрические распределительные щиты этой категории бывают накладными и утапливаемыми (встраиваемыми). Устройства выполняются в металлическом, реже – полимерном корпусе. Для упрощения монтажа внутри предусмотрены DIN-рейки. Щиты имеют дверцу, запираемую на ключ.

Щиты управления (ЩУ)

Особая разновидность электрощитков, служащих для централизованного контроля и управления технологическими процессами. Оборудование востребовано преимущественно на энергетических объектах. Также устройства можно встретить на промышленных предприятиях, в системах водо-, газо- и электроснабжения.

Область применения щитов управления крайне широка. С их помощью управляют электромоторами, вентиляцией и источниками электроэнергии. Например, при установке в щиток УПП (устройства плавного пуска) или ЧРП (частотно-регулируемого преобразователя) возможно управление асинхронными электродвигателями. Электрощиты обеспечивают индикацию и сигнализацию работы устройств при помощи светосигнальной аппаратуры.



Щиты автоматики (ЩА)

Щиты автоматики применяют для автоматизации производственных и других процессов, ручное управление которыми невозможно или нецелесообразно. Устройство электрощитов этого типа может быть достаточно сложным. В частности, в них обычно размещаются микроконтроллеры с возможностью программирования.

Последние две разновидности электрощитов (ЩА и ЩУ) нередко определяют в общую группу. Такое оборудование можно узнать по маркировке ЩАУ. Причина – конструктивные сходства и похожие области применения этих электрощитов.



Вводно-распределительные устройства (ВРУ)

Распределительное оборудование, устанавливаемое на входе силового кабеля. Применяется на самых разных объектах: от жилых домов до промышленных предприятий. Как и большинство электрических щитов, ВРУ решает три задачи: распределяет электроэнергию, ведет учет ее расхода, защищает от перегрузок и КЗ. Оборудование обычно монтируется в подвальных помещениях и на первых этажах.



Главные распределительные щиты (ГРЩ)

Устройства значительной мощности, востребованные преимущественно производственными предприятиями. Один ГРЩ может отвечать за энергоснабжение всего объекта. Главный распределительный щит содержит защитную автоматику – в первую очередь автоматические выключатели, УЗО и устройства молниезащиты. Также внутри устанавливаются приборы учета. В некоторых случаях функцию главного распределительного электрощита выполняет ВРУ.



Критерии выбора

При покупке электрощитов и ВРУ необходимо учесть ряд факторов.

  • Способ установки. Наиболее распространены накладные распределительные щитки – такие устройства еще называют наружными. Просты в монтаже, однако занимают полезный объем помещения и портят интерьер. Из-за этого накладные электрические щиты стараются не использовать при электрификации жилых зданий. Альтернатива – встраиваемые модели. Для установки мощного электрического оборудования часто выбирают напольные распределительные щиты.
  • Материал. Электрические распределительные щиты из металла прочнее пластиковых. Их недостатки – большой вес, более высокая цена, потенциальная возможность коррозии. Электрические щиты из полимера могут иметь более сложную форму.
  • Степень защиты. Если щит будет устанавливаться в помещении, в большинстве случаев достаточно устройства с защитой IP32 и ниже. В свою очередь, для открытых площадок необходимы модели стандарта IP54 и выше. Распределительные электрощиты для уличной установки должны оснащаться уплотнениями на дверцах и герметизированными кабельными вводами.
  • Конструкция. Устройства распределения электроэнергии можно разделить на три категории: модульные, учетные и учетно-распределительные. Модели первого типа предназначены для модульного оборудования и содержат рейки и площадки для шин. Учетные и учетно-распределительные щиты рассчитаны на монтаж учетного оборудования, которое фиксируется рейками либо винтами.
  • Количество модулей. Этот параметр зависит от количества потребителей и общей сложности электросистемы. В ряде случаев распределительный щит следует взять с запасом – в случае добавления новых потребителей вы сможете быстро установить дополнительные устройства.



Наш ассортимент

Компания «Электромол» выпускает все виды электрических распределительных щитов. Самостоятельно проектируя оборудование, мы готовы предложить готовые решения для любых задач: от электроснабжения частных домов до управления автоматикой на высокотехнологичных предприятиях. Распределительные щитки комплектуются электрическими устройствами отраслевых лидеров, что гарантирует высочайший ресурс, простоту обслуживания и бесперебойную работу в самых тяжелых условиях. При необходимости сотрудники ООО «Электромол» смонтируют оборудование и организуют пусконаладочные работы. Электрические щитки и ВРУ устанавливаются в строгом соответствии с Правилами эксплуатации электроустановок и отраслевыми стандартами.



Электрический распределительный щит, детали| K-rauta.ee

153,49 € / шт.

На складе

Распределительный щит Tibox, 600 мм, IP66

  • Материал: Cталь
  • Цвет: Серый
  • Назначение щита: Монтаж электроприборов

Доставка

Самовывоз недоступен

90,75 € / шт.

На складе

Распределительная коробка Tibox, 400 мм, IP66

  • Материал: Cталь
  • Цвет: Серый
  • Назначение щита: Монтаж электроприборов

Доставка

Самовывоз недоступен

46,19 € / шт.

На складе

Распределительный щит Tibox, 250 мм, IP66

  • Материал: Cталь
  • Цвет: Серый
  • Назначение щита: Монтаж электроприборов

Доставка

Самовывоз недоступен

189,41 € / шт.

270,59 € / шт.

На складе

Распределительный щит Tibox, 800 мм, IP66

  • Материал: Cталь
  • Цвет: Серый
  • Назначение щита: Монтаж электроприборов

Доставка

Самовывоз недоступен

107,25 € / шт.

На складе

Распределительный щит Tibox, 400 мм, IP66

  • Материал: Cталь
  • Цвет: Серый
  • Назначение щита: Монтаж электроприборов

Доставка

Самовывоз недоступен

66,99 € / шт.

На складе

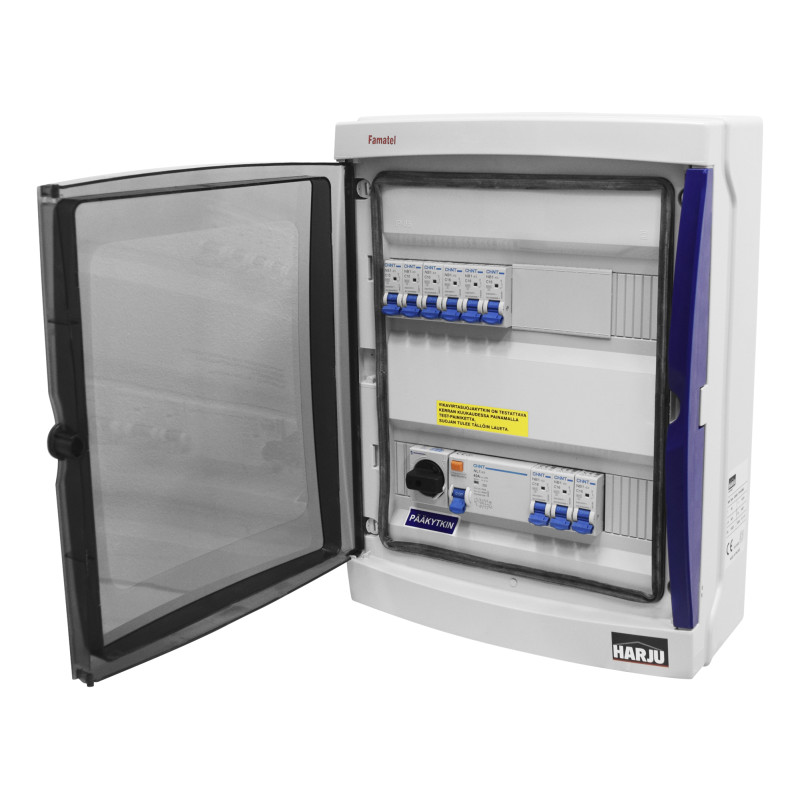

Распределительный щит, 510 мм, IP44

  • Материал: Сплав металлов
  • Цвет: Серый

Доставка

Самовывоз недоступен

65,99 € / шт.

На складе

Распределительный щит Tibox, 300 мм, IP66

  • Материал: Cталь
  • Цвет: Серый
  • Назначение щита: Монтаж электроприборов

Доставка

Самовывоз недоступен

204,59 € / шт.

На складе

Распределительный щит Tibox, 600 мм, IP66

  • Материал: Cталь
  • Цвет: Серый
  • Назначение щита: Монтаж электроприборов

Доставка

Самовывоз недоступен

229,35 € / шт.

На складе

Распределительный щит Tibox, 600 мм, IP66

  • Материал: Cталь
  • Цвет: Серый
  • Назначение щита: Монтаж электроприборов

Доставка

Самовывоз недоступен

98,99 € / шт.

На складе

Распределительный щит Tibox, 500 мм, IP66

  • Материал: Cталь
  • Цвет: Серый
  • Назначение щита: Монтаж электроприборов

Доставка

Самовывоз недоступен

214,49 € / шт.

На складе

Распределительный щит Tibox, 600 мм, IP66

  • Материал: Cталь
  • Цвет: Серый
  • Назначение щита: Монтаж электроприборов

Доставка

Самовывоз недоступен

506,55 € / шт.

На складе

Распределительный щит Tibox, 1000 мм, IP66

  • Материал: Cталь
  • Цвет: Серый
  • Назначение щита: Монтаж электроприборов

Доставка

Самовывоз недоступен

404,25 € / шт.

На складе

Распределительный щит Tibox, 800 мм, IP66

  • Материал: Cталь
  • Цвет: Серый
  • Назначение щита: Монтаж электроприборов

Доставка

Самовывоз недоступен

420,75 € / шт.

На складе

Распределительный щит Tibox, 1000 мм, IP66

  • Материал: Cталь
  • Цвет: Серый
  • Назначение щита: Монтаж электроприборов

Доставка

Самовывоз недоступен

320,09 € / шт.

На складе

Распределительный щит Tibox, 600 мм, IP66

  • Материал: Cталь
  • Цвет: Серый
  • Назначение щита: Монтаж электроприборов

Доставка

Самовывоз недоступен

334,95 € / шт.

На складе

Распределительный щит Tibox, 800 мм, IP66

  • Материал: Cталь
  • Цвет: Серый
  • Назначение щита: Монтаж электроприборов

Доставка

Самовывоз недоступен

151,79 € / шт.

На складе

Распределительный щит Tibox, 600 мм, IP66

  • Материал: Cталь
  • Цвет: Серый
  • Назначение щита: Монтаж электроприборов

Доставка

Самовывоз недоступен

58,50 € / шт.

На складе

Распределительный щит, 330 мм, IP44

  • Материал: Сплав металлов
  • Цвет: Серый

Доставка

Самовывоз недоступен

32,90 € / шт.

На складе

Ревизионный люк Europlast RLA3030, 300 мм x 300 мм

  • Внутренняя длина: 300 мм
  • Внутренняя ширина: 300 мм
  • Материал: Металл, Пластик, Сплав металлов
  • Цвет: Белый
  • С запором: Да

Доставка

Самовывоз

138,59 € / шт.

На складе

Распределительный щит Tibox, 500 мм, IP66

  • Материал: Cталь
  • Цвет: Серый
  • Назначение щита: Монтаж электроприборов

Доставка

Самовывоз недоступен

148,50 € / шт.

На складе

Распределительная коробка Tibox, 500 мм, IP66

  • Материал: Cталь
  • Цвет: Серый
  • Назначение щита: Монтаж электроприборов

Доставка

Самовывоз недоступен

43,50 € / шт.

На складе

Щит, 260 мм, IP44

  • Материал: Сплав металлов
  • Цвет: Серый

Доставка

Самовывоз недоступен

33,95 € / шт.

На складе

Новинка

Щиток Schneider MIP22312, 294 мм, IP40

  • Материал: Пластик
  • Цвет: Белый
  • Назначение щита: Монтаж электроприборов, Распределить провода, кабели

Доставка

Самовывоз недоступен

41,99 € / шт.

59,99 € / шт.

На складе

Щиток счетчика, 410 мм, IP30

  • Материал: Металл
  • Цвет: Серый
  • Назначение щита: Монтаж электроприборов

Доставка

Самовывоз недоступен

50,00 € / шт.

На складе

Щиток счетчика, 320 мм, IP30

  • Материал: Металл
  • Цвет: Серый

Доставка

Самовывоз недоступен

34,99 € / шт.

На складе

Щит Hager, 281.5 мм, IP40

  • Материал: Металл, Пластик
  • Цвет: Белый
  • Назначение щита: Монтаж электроприборов

Доставка

Самовывоз недоступен

28,99 € / шт.

На складе

Щит Hager, 281.5 мм, IP40

  • Материал: Пластик
  • Цвет: Белый
  • Назначение щита: Монтаж электроприборов

Доставка

Самовывоз недоступен

13,29 € / шт.

18,99 € / шт.

На складе

Ревизионный люк Glori Ir Ko RD4050, 396 мм x 496 мм

  • Внутренняя длина: 496 мм
  • Внутренняя ширина: 396 мм
  • Материал: Cталь
  • Цвет: Белый
  • С запором: Нет

Доставка

Самовывоз недоступен

21,00 € / шт.

На складе

Ревизионный люк Glori Ir Ko SP3050, 296 мм x 496 мм

  • Внутренняя длина: 496 мм
  • Внутренняя ширина: 296 мм
  • Материал: Cталь
  • Цвет: Белый
  • С запором: Да

Доставка

Самовывоз недоступен

12,59 € / шт.

17,99 € / шт.

Ревизионный люк Glori Ir Ko RD4040, 396 мм x 396 мм

  • Внутренняя длина: 396 мм
  • Внутренняя ширина: 396 мм
  • Материал: Cталь
  • Цвет: Белый
  • С запором: Нет

Доставка недоступна

Самовывоз

13,99 € / шт.

19,99 € / шт.

На складе

Ревизионный люк Glori Ir Ko SP4040, 396 мм x 396 мм

  • Внутренняя длина: 396 мм
  • Внутренняя ширина: 396 мм
  • Материал: Cталь
  • Цвет: Белый
  • С запором: Да

Доставка

Самовывоз недоступен

49,99 € / шт.

На складе

Щиток ETI ECG28MEDIA-I, 306 мм, IP30

  • Материал: Металл, Пластик
  • Цвет: Белый

Доставка

Самовывоз недоступен

28,80 € / шт.

На складе

Коробка Schneider IP65, 267 мм, IP65

  • Материал: Пластик
  • Цвет: Серый

Доставка

Самовывоз недоступен

35,69 € / шт.

50,99 € / шт.

На складе

Ревизионный люк Europlast RLR6060, 606 мм x 606 мм

  • Внутренняя длина: 606 мм
  • Внутренняя ширина: 606 мм
  • Материал: Сплав металлов
  • Цвет: Белый
  • С запором: Нет

Доставка

Самовывоз недоступен

25,19 € / шт.

35,99 € / шт.

На складе

Ревизионный люк Europlast RLR4040, 404 мм x 404 мм

  • Внутренняя длина: 404 мм
  • Внутренняя ширина: 404 мм
  • Материал: Сплав металлов
  • Цвет: Белый
  • С запором: Нет

Доставка

Самовывоз недоступен

29,90 € / шт.

На складе

Шина ETI, 3P

Доставка

Самовывоз

9,09 € / шт.

12,99 € / шт.

На складе

Ревизионный люк Glori Ir Ko RD1525, 146 мм x 246 мм

  • Внутренняя длина: 246 мм
  • Внутренняя ширина: 146 мм
  • Материал: Cталь
  • Цвет: Белый
  • С запором: Нет

Доставка

Самовывоз

10,49 € / шт.

14,99 € / шт.

На складе

Ревизионный люк Glori Ir Ko RD3040, 296 мм x 396 мм

  • Внутренняя длина: 396 мм
  • Внутренняя ширина: 296 мм
  • Материал: Cталь
  • Цвет: Белый
  • С запором: Нет

Доставка

Самовывоз

16,99 € / шт.

На складе

Ревизионный люк Europlast RLM1515I, 145 мм x 145 мм

  • Внутренняя длина: 145 мм
  • Внутренняя ширина: 145 мм
  • Материал: Нержавеющая сталь
  • Цвет: Нержавеющей стали
  • С запором: Нет

Доставка

Самовывоз недоступен

11,54 € / шт.

16,49 € / шт.

На складе

Ревизионный люк Glori Ir Ko SP3040, 296 мм x 396 мм

  • Внутренняя длина: 396 мм
  • Внутренняя ширина: 296 мм
  • Материал: Cталь
  • Цвет: Белый
  • С запором: Да

Доставка

Самовывоз недоступен

16,99 € / шт.

На складе

Новинка

Щиток Schneider MIP12112, 268 мм, IP40

  • Материал: Пластик
  • Цвет: Белый
  • Назначение щита: Монтаж электроприборов, Распределить провода, кабели

Доставка

Самовывоз недоступен

26,89 € / шт.

На складе

Новинка

Щиток Schneider MIP12212, 268 мм, IP40

  • Материал: Пластик
  • Цвет: Белый
  • Назначение щита: Монтаж электроприборов, Распределить провода, кабели

Доставка

Самовывоз недоступен

14,99 € / шт.

На складе

Ревизионный люк Europlast RL1515, 150 мм x 150 мм

  • Внутренняя длина: 150 мм
  • Внутренняя ширина: 150 мм
  • Материал: ABS-пластик, Пластик, Сплав металлов
  • Цвет: Белый
  • С запором: Нет

Доставка

Самовывоз

13,64 € / шт.

19,49 € / шт.

На складе

Ревизионный люк Glori Ir Ko SP4050, 396 мм x 496 мм

  • Внутренняя длина: 496 мм
  • Внутренняя ширина: 396 мм
  • Материал: Cталь
  • Цвет: Белый
  • С запором: Да

Доставка

Самовывоз недоступен

11,89 € / шт.

16,99 € / шт.

На складе

Ревизионный люк Glori Ir Ko SP2040, 196 мм x 396 мм

  • Внутренняя длина: 396 мм
  • Внутренняя ширина: 196 мм
  • Материал: Cталь
  • Цвет: Белый
  • С запором: Да

Доставка

Самовывоз недоступен

12,55 € / шт.

На складе

Новинка

Щиток Schneider MIP12108, 196 мм, IP40

  • Материал: Пластик
  • Цвет: Белый
  • Назначение щита: Монтаж электроприборов, Распределить провода, кабели

Доставка

Самовывоз недоступен

9,79 € / шт.

13,99 € / шт.

На складе

Ревизионный люк Glori Ir Ko RD2525, 246 мм x 246 мм

  • Внутренняя длина: 246 мм
  • Внутренняя ширина: 246 мм
  • Материал: Cталь
  • Цвет: Белый
  • С запором: Нет

Доставка

Самовывоз недоступен

15,65 € / шт.

22,35 € / шт.

На складе

Коробка Technova, 230 мм, IP44

  • Материал: Пластик
  • Цвет: Серый

Доставка

Самовывоз недоступен

Что такое электрический распределительный щит?

`;

Электрические распределительные щиты — это устройства, которые используются для передачи электрического тока от источника питания к другим точкам подключения, имеющим подключение к щиту. Источником может быть электрический генератор или какое-либо другое устройство, которое подает ток на электрический распределительный щит, который затем распределяет ток по мере необходимости на другие устройства. Есть несколько функций платы, которые помогают контролировать поток тока, что упрощает предотвращение перегрузок, которые могут повредить плату и любое из принимающих устройств.

Одной из наиболее распространенных конфигураций электрического распределительного щита является ряд взаимосвязанных электрических панелей. Каждая из панелей, в свою очередь, оснащена рядом переключателей, которые позволяют контролировать поток электроэнергии. Используя переключатели, можно регулировать напряжение, которое передается на подключенные устройства, гарантируя, что поток не достаточен для повреждения схемы. С этой точки зрения электрощит можно рассматривать как средство повышения безопасности использования электроэнергии при эксплуатации различных приборов, машин и других устройств.

Часть функции электрического распределительного щита заключается в распределении тока по каждому устройству в зависимости от количества энергии, необходимой для работы устройств. В некотором смысле это означает, что распределительный щит получает устойчивый поток тока от источника, такого как генератор электроэнергии. Этот поток тока затем перенаправляется с меньшими приращениями на каждое из подключенных устройств в зависимости от текущего состояния каждого устройства. Поток энергии к подключенным устройствам, которые в данный момент не активны, поддерживается на минимальном уровне, что предотвращает любые виды перегрузки проводки или схемы. По мере того, как устройства активируются, поток энергии регулируется в соответствии с более высоким спросом.

Обычная конфигурация требует, чтобы количество энергии, поступающей в электрический распределительный щит, соответствовало количеству тока, который в конечном итоге поступает в подключенные устройства. Это означает, что необходимо предпринять шаги, чтобы привести поток энергии в соответствие со скоростью потребления. Обычно эта функция управляется показаниями между источником питания и электрическим распределительным щитом, что позволяет регулировать напряжение и частоту в зависимости от необходимости. Электрический распределительный щит часто является частью электрической установки для различных типов систем управления на объектах предприятия, трансформаторов, которые являются частью энергосистемы, и других типов машин, которые питаются электрическим током.

После многих лет работы в индустрии телеконференций Майкл решил реализовать свою страсть к мелочи, исследования и письмо, став внештатным писателем на полную ставку. С тех пор он публиковал статьи в множество печатных и интернет-изданий, в том числе AboutMechanics, а его работы также появились в поэтических сборниках, религиозные антологии и несколько газет. Другие интересы Малкольма включают коллекционирование виниловых пластинок, мелкие лига бейсбола и велоспорт.

Малкольм Татум

После многих лет работы в индустрии телеконференций Майкл решил реализовать свою страсть к мелочи, исследования и письмо, став внештатным писателем на полную ставку. С тех пор он публиковал статьи в множество печатных и интернет-изданий, в том числе AboutMechanics, а его работы также появились в поэтических сборниках, религиозные антологии и несколько газет. Другие интересы Малкольма включают коллекционирование виниловых пластинок, мелкие лига бейсбола и велоспорт.

Внутри вашей главной электрической сервисной панели

Любой ремонт электрооборудования в вашем доме включает в себя отключение питания в цепи, над которой вы будете работать, и вы делаете это на главном электрощите. Вы можете знать сервисную панель как блок выключателя , а в торговле официально называется центром нагрузки.

Главный сервисный щит похож на распределительный щит для всего электричества в доме. Он получает входящую мощность от коммунальной компании и распределяет ее по каждой из цепей, питающих различные источники света, розетки, приборы и другие устройства по всему дому. Все, кроме входящего сетевого питания, может быть отключено и включено на главной сервисной панели.

За панельной дверью

Сервисная панель представляет собой стальной ящик с откидной дверцей или подъемной панелью спереди. Открыв дверь, вы можете получить доступ ко всем автоматическим выключателям на панели. Как правило, одна панель питает весь дом, но также может быть другая, меньшая панель, называемая субпанелью , которая может использоваться для обслуживания определенной зоны, например, пристройки, большой кухни или отдельного гаража. Подпанель работает так же, как основная сервисная панель, но питается от главной панели дома, а не напрямую от инженерных сетей.

Каждый автоматический выключатель управляется рычагом, который можно вручную установить в положение ВКЛ или ВЫКЛ. Если автоматический выключатель срабатывает, обычно из-за перегрузки или другой проблемы с цепью, рычаг автоматически перемещается в третье положение между ON и OFF. Выключатели должны иметь маркировку, указывающую на основную зону или устройство, обслуживаемое цепью выключателя. Этикетки могут быть наклейками или написанными от руки словами рядом с выключателями или на листе, приклеенном к внутренней стороне панели двери.

Примечание: В старых домах, где электроснабжение не было модернизировано, могут быть сервисные панели с предохранителями, а не с автоматическими выключателями, которые были стандартными с 1960-х годов.

Home-cost.com

Внутри сервисной панели

Когда вы открываете дверцу панели, вы получаете доступ к выключателям автоматического выключателя, но это все. И это то, что нужно большинству домовладельцев. Однако, чтобы попасть внутрь панели для установки или замены автоматического выключателя, необходимо снять защитную крышку вокруг выключателей, известную как 9.0021 глухая передняя крышка . Мертвая передняя крышка обычно удерживается на месте с помощью винта в каждом углу. Снятие крышки открывает доступ ко всем компонентам панели. Некоторые панели имеют отдельную дверцу и крышку; другие имеют дверь и крышку как части одного и того же блока.

Предупреждение:  Всегда выключайте главный выключатель (см. следующий слайд) перед снятием передней крышки. Это отключает питание всех автоматических выключателей и бытовых цепей, но не отключает отключить питание от утилиты. Линии коммунальных услуг и клеммы, к которым они подключаются внутри панели , остаются под напряжением (по току смертоносного тока) , если коммунальная компания не отключит подачу в дом.

Смотреть сейчас: все, что вам нужно знать о блоке выключателя

Главный автоматический выключатель

Главный автоматический выключатель — это большой выключатель, обычно расположенный в верхней части панели, но иногда внизу или сбоку. Он контролирует всю силу ветвь автоматические выключатели (выключатели, управляющие отдельными цепями) в щите.

Электроэнергия поступает от линий коммунальных услуг, проходит через электросчетчик снаружи вашего дома и продолжается в сервисной панели. Однако некоторые системы включают в себя отдельный выключатель между счетчиком и панелью. Главный выключатель используется для одновременного включения или выключения питания всех параллельных цепей.

Главный автоматический выключатель также определяет общую силу тока сервисной панели, и на нем будет число, обозначающее ее мощность, например, 100, 150 или 200. Стандарт для новых панелей сегодня составляет 200 ампер, но панели могут иметь еще большая емкость.

Предупреждение: Главный автоматический выключатель отключает питание всех ответвленных цепей, но не отключает питание от коммунальной сети. Линии коммунальных услуг и клеммы, к которым они подключаются внутри панели  , остаются под напряжением (проводят смертельный электрический ток)  , если коммунальная компания не отключит подачу в дом.

Горячие шины

Два толстых черных служебных провода, питающих главный автоматический выключатель, несут по 120 вольт от электросчетчика и питают две «горячие» шины в панели. Автоматические выключатели защелкиваются на одной или обеих шинах, обеспечивая питание цепей. Однополюсные автоматические выключатели обеспечивают 120 вольт и подключаются только к одной горячей шине.

Двухполюсные автоматические выключатели обеспечивают подачу напряжения 240 вольт в цепь и защелкиваются на обеих горячих шинах. Электрический ток выходит из сервисного щита через горячие провода, которые подключены к автоматическим выключателям. Однополюсные выключатели имеют один горячий провод (обычно черный), а двухполюсные выключатели имеют два горячих провода, которые могут быть черного, красного, белого или другого цвета.

Нейтральная шина

После того, как питание покидает электрощит через провод(а) цепи и выполняет свою работу через электрические устройства (лампочки, розетки и т.  д.), электрический ток возвращается обратно в сервисный щит через нейтраль (обычно белый) провод цепи, который подключается к нулевой шине. Шина подключается к основной служебной нейтрали и возвращает ток обратно в электросеть.

Во многих сервисных панелях нейтральная шина также служит шиной заземления и является местом, где заканчиваются отдельные провода заземления цепи из неизолированной меди. В этом случае его часто называют шина нейтрали/заземления .

Основная соединительная перемычка

Основная соединительная перемычка обеспечивает заземление между шиной нейтрали/земли и сервисной панелью. Другое заземляющее соединение осуществляется проводником заземляющего электрода или GEC. Это оголенный медный провод, который соединяет шину нейтрали/заземления с заземляющим стержнем, вбитым в землю рядом с сервисной панелью, или с металлической арматурой в фундаменте дома. Это окончательное заземляющее соединение с землей позволяет безопасному прохождению блуждающего электрического тока (например, импульса, вызванного молнией) в окружающую почву.

Шина заземления

Некоторые сервисные панели имеют отдельную шину для подключения заземляющего провода вместо шины нейтрали/заземления. В этом случае шина заземления электрически связана с шиной нейтрали только в основных щитах обслуживания; в подпанелях шина заземления и нейтральная шина не соединены друг с другом.

Автоматические выключатели

Автоматический выключатель является слабым звеном в каждой электрической цепи. Но это хорошо, так как он рассчитан на безопасный сбой. Чрезмерный ток в цепи предотвращается использованием 9устройства защиты от перегрузки по току 0021, , такие как автоматические выключатели (или, в более старых системах, предохранители). Автоматические выключатели подключаются к горячим шинам и бывают разных марок, типов и мощностей:

  • Однополюсные выключатели обеспечивают 120 вольт и обычно имеют номинал 15 или 20 ампер. Эти выключатели обслуживают большинство цепей в вашем доме.
  • Двухполюсные выключатели обеспечивают напряжение 240 В и номиналы от 15 до 50 ампер. Эти выключатели обычно обслуживают специальные цепи для крупных бытовых приборов, таких как электрические сушилки, плиты и кондиционеры.
  • Прерыватели цепи защиты от замыканий на землю (GFCI) защищают всю цепь от замыканий на землю, помогая предотвратить опасность поражения электрическим током.
  • Дугогасительные выключатели (AFCI) защищают всю цепь от дуговых замыканий, помогая предотвратить пожары в доме. Некоторые выключатели двойного назначения могут одновременно обеспечивать защиту как GFCI, так и AFCI.

▷ Распределительные щиты и распределительные устройства: функции и различия

Наше сообщество по-прежнему может рассчитывать на A.N в 2017 году! Вот статья, которую недавно прислал нам этот специалист по электроустановкам, в которой он расскажет вам, каковы функции и различия распределительного щита и распределительного устройства.

Наслаждайтесь!

Введение

Распределительный щит и распределительное устройство являются двумя важными системами, которые контролируют подачу питания в электрические цепи. Эти два термина иногда используются взаимозаменяемо. Однако важно отметить, что они выполняют разные функции и обычно предназначены для последовательной совместной работы, чтобы обеспечить максимальную координацию и защиту.

Поскольку они имеют разные функции и возможности, они подходят для разных типов установок или на разных этапах электрической сети. Использование распределительного устройства, распределительного щита или того и другого во многом зависит от конструкции и требований энергосистемы. Чтобы понять, где каждый из них подходит, мы рассмотрим их функции и различия.

Распределительное устройство

Распределительное устройство относится к набору коммутационных устройств, необходимых для электрических цепей низкого, среднего или высокого напряжения. Он состоит из коммутационных и защитных устройств, таких как предохранители, автоматические выключатели, изоляторы, разъединители, реле и другие устройства, контролирующие поток электроэнергии.

Эти устройства используются для включения и выключения электроэнергии для трансформаторов, двигателей, генераторов, линий электропередач и электрических сетей в жилых, коммерческих, промышленных, передающих и распределительных системах.

Распределительное устройство состоит из двух основных компонентов:

    • Силовой коммутирующий/проводящий компонент, такой как автоматический выключатель, плавкий предохранитель или грозовой разрядник, который может отключить поток энергии в случае неисправности.
  • Компоненты управления питанием, такие как защитные реле, панели управления, трансформаторы тока и другие устройства для контроля, защиты и управления компонентами, проводящими питание, и электрическим оборудованием.

Распределительные устройства используются в различных точках установки. В промышленной установке распределительное устройство управляет мощностью производственных процессов, в то время как в коммунальных предприятиях распределительное устройство используется для управления электрической сетью. В коммерческих зданиях он используется для подачи и управления питанием нагрузок, обеспечивая при этом защиту нагрузок и установки.

Распределительное устройство позволяет включать и выключать генераторы, электрооборудование, трансмиссию, распределительные и другие цепи при нормальных условиях эксплуатации. Однако в условиях неисправности распределительное устройство предназначено для обнаружения неисправностей и прерывания подачи электроэнергии на поврежденный участок, тем самым отключая и изолируя его от исправной цепи.

Для эффективной работы распределительное устройство должно быть быстрым в работе и иметь возможность ручного управления, которое можно использовать, когда автоматическая функция не работает.
Распределительные устройства необходимы во всех точках переключения электрической сети. Номинальные параметры устройств на каждом этапе зависят от уровней напряжения в этой точке. Помимо распределительных и передающих сетей, распределительные устройства используются в жилых, коммерческих и промышленных сетях.

Распределительные устройства классифицируются в соответствии с уровнями напряжения в цепи применения. Три класса:

    • Распределительное устройство высокого напряжения
    • Распределительное устройство среднего напряжения
  • Распределительное устройство низкого напряжения

Рисунок 1: Распределительное устройство среднего напряжения | image: mttiran. com

Из-за опасных напряжений и токов, которые несут элементы распределительного устройства, доступ должен быть ограничен в той или иной форме в зависимости от типа объекта. Распределительные устройства бывают наружными и закрытыми. Ограждение с предупредительными знаками используется для ограничения доступа к наружным подстанциям, а металлические ограждения и шкафы используются в коммерческих и промышленных зданиях для предотвращения контакта технических и посторонних лиц с элементами и частями, находящимися под напряжением.

Электрический распределительный щит

Под распределительным щитом понимается большая одиночная панель, сборка панелей, структурная рама или сборка структурных рам, на которых могут быть установлены шины, переключатели, защитные и другие устройства управления. Крепление может быть выполнено на лицевой, тыльной стороне или на обеих сторонах.

Электрораспределительное оборудование предназначено для перенаправления и управления потоком электроэнергии от одного или нескольких источников к нескольким различным секциям или нагрузкам. Таким образом, распределительный щит можно использовать для распределения питания между отдельными нагрузками, аппаратурой управления, трансформаторами, щитами управления и т. д.

Основная роль распределительного щита состоит в том, чтобы позволить разделить поступающую электроэнергию на более мелкие независимые цепи в соответствии с их текущими потребностями. Автоматические выключатели, а также устройства защиты от перегрузки по току для каждой из секций выбираются в зависимости от тока нагрузки.

После того, как токи разделены, они затем распределяются в соответствии с нагрузкой, т. е. осветительными нагрузками, розетками и т. д. Некоторые распределительные щиты, например, используемые в жилых квартирах, имеют возможность измерения, чтобы увидеть количество энергии, используемой отдельными цепями.

Рисунок 2: Распределительный щит | изображение: scancab.com

Основные компоненты распределительного щита

    • Панели или рамы : для размещения таких устройств, как переключатели, индикаторы электрических цепей и других устройств, обеспечивающих подачу питания и управление цепями.
    • Устройства управления и контроля : Для подключения и управления одним или несколькими источниками питания к распределительному щиту и от него. Это могут быть датчики частоты, синхроноскопы и другие приборы для измерения частоты и синхронизации генераторов.
  • Сборные шины : Для передачи и распределения входящей мощности от источника к различным частям установки через распределительный щит и устройства управления.

Различия между распределительными устройствами и распределительными щитами

Основное различие заключается в напряжении, на которое они рассчитаны. Распределительные щиты, как правило, рассчитаны на напряжение менее 600 вольт, а системы распределительных устройств рассчитаны на более высокое напряжение, достигающее 350 кВ.

Аппаратное обеспечение и конструкция этих двух систем существенно различаются. Например, из-за функций и высокой пропускной способности в распределительных устройствах они используют такие устройства, как автоматические выключатели большой мощности. Кроме того, эти автоматические выключатели, а также другие устройства могут быть заменены или удалены, когда система все еще работает.

Распределительные устройства представляют собой механизмы, позволяющие подключать и отключать электроэнергию от других цепей и нагрузок. Это включает в себя такие устройства, как предохранители, автоматические выключатели и реле.

Распределительный щит состоит из таких же механизмов, как и в системе распределительного устройства. Однако под распределительным щитом понимается панель, структурный каркас или их сборка, на которых могут быть установлены шины, приборы и механизмы, такие как защитные устройства и выключатели.

Распределительные устройства имеют прочную конструкцию, более универсальны и надежны. Однако они дороже, чем распределительные щиты.

Спасибо за чтение,
A.N.

С нетерпением ждем всех ваших комментариев и замечаний в разделе комментариев ниже!

3,808 электрический распределительный щит Стоковые фотографии и изображения

электрические распределительные шкафы, панели управления на заводе.

Промышленность. элементы регулирования и управления на шкафу управления. крупный план.

Знак опасности поражения электрическим током со значком молнии или грома. знак высокого напряжения. предупредительное предупреждение и символ опасности. форма треугольника. векторная иллюстрация.

Электрик за работой на электрическом щите, защищенном шлемом, защитными очками и перчатками; носить хирургическую маску, чтобы предотвратить распространение коронавируса. строительная промышленность. COVID-19профилактика.

Распределительный щит с автоматическими выключателями. электрический фон.

Электрические измерения мультиметром-тестером. электрический фон.

Нейтральная шина не несет напряжения. Распределение электроэнергии шина представляет собой металлическую полосу, размещенную внутри распределительного устройства, щиты для местного распределения тока нейтрали.

Санкт-Петербург, Россия — 4 октября 2016 г.: инженер делает услуги электротрансформаторной станции или распределительного щита.

Порты автоматических выключателей, соединенных красными проводами крупным планом

Крупный план старого сломанного распределительного щита с выходящими из него проводами, изолированными на белом.

Распределительный щит. электрические провода в коробке. датчик высокого напряжения. техническое промышленное устройство. знак опасности — желтая молния. текущий переключатель. мультфильм плоская иллюстрация. предохранитель и электротехника

Ковдор, мурманская область, россия — 3 сентября 2007 г.: электрораспределительное помещение горнорудного комбината, электрошкаф в металлическом корпусе, инженерный контроль крытый высоковольтный вакуумный выключатель постоянного тока.

Великий Новгород, Россия — 26 июня 2007 г.: обслуживание высоковольтных распределительных устройств, распределительный щит электротехники, химический завод.

Рабочий и менеджер в помещении электрораспределительного устройства завода с ЧПУ

Панель управления

Рука, палец нажимает на активацию или отключение автоматического предохранителя в современной системе управления в жилом помещении.

Реле автоматического программирования имеет контроль над электрическим щитом, силовыми линиями, расположенными внутри распределительной коробки.

Электрические измерения в шкафу с желтым мультиметром

Мужские руки держат телефон с камерой и фотографируют место распределения электроэнергии. блок предохранителей

Рабочий в электрораспределительном помещении завода с ЧПУ

Специальный детектор для проверки напряжения в распределительном щите

Распределительный щит Feder для промышленного управления и распределения электроэнергии

Миниатюрные автоматические выключатели, защищающие электроустановку от коротких замыканий.

Мультиметр – проверка распределительного щита, крупный план

Распределительный щит для большого помещения/центра обработки данных, изолированный на белом фоне

Портрет электрика за работой

Распределительные шкафы с металлическими, резиновыми ковриками на полу и ручными выключателями, без персонала

Автоматический выключатель для подключения медных шин, изолированный на белом фоне

Крупный план панели управления производством на заводе.

Электрическое устройство

Распределительный щит для электрической защиты и распределения

Электрик с электрическим кабелем в руках возле распределительного щита

Распределительный щит с автоматическими выключателями. электрический фон.

Векторная иллюстрация ребенка, пораженного электрическим током

Крупным планом выключатели и провода в щите управления

Неисправная система электропроводки в электрощите стала причиной пожара. неисправный автоматический выключатель загорелся в распределительном щите, что привело к возгоранию бытовой электротехники.

Соединение открытой печатной платы или электрощита в современном здании

Электрик с набором значков оборудования для проектирования электрических услуг. профессиональный электрик меняет лампочку и ремонтирует розетку, инженер-электрик проверяет электрический распределительный щит и фонарный столб

Монтажная шина Knx

Значок вектора трансформатора. Иконка вектора мультфильма изолирована на белом фоне трансформатора.

Установка автоматических предохранителей на дин-рейку. самодельная проводка потребительского блока или установка распределительного щита. зачистка конца медного провода режущим инструментом.

Короткое замыкание вызвало электрический пожар. неисправные провода привели к перегрузке электрической сети и возгоранию. распределительный щит в доме загорелся. горящий распределительный щит в доме.

Электрическая панель с автоматическим выключателем или автоматическим выключателем. бытовой блок электрических предохранителей. бытовой распределительный щит или распределительный щит для внутренней электропроводки. блок предохранителей сетевого питания.

Значок вектора трансформатора. Значок вектора мультфильма изолирован на белом фоне трансформатора.

Значок вектора трансформатора. Иконка вектора мультфильма на белом фоне трансформатора.

Инженер-электрик с помощью цифрового мультиметра проверяет текущее напряжение на автоматическом выключателе в главном распределительном щите.

Клеммы проводные электрические на металлическом стержне разводки кабельной коробки строящегося жилого дома новый дом

Установка бытового электрощита. автоматические выключатели размещены в распределительной коробке. защита от перегрузки по току в системах переменного тока. монтаж электрощитка. монтаж на дин-рейку.

Щит распределительный в металлическом ящике на замке

Трансформаторная векторная установка на белом фоне. изолированные мультфильм набор иконок энергетическая подстанция. векторный мультфильм набор иконок трансформатор.

Наружный блок панели распределительного щита электропроводки, совершенно новая серая коробка отсека распределительного щита, серый шкаф, желтый знак треугольника, предупреждающий о высоком напряжении, крупный детальный вертикальный изолированный крупный план

автоматический выключатель и система кабельной проводки в главном распределительном щите.

Промышленность. элементы регулирования и управления на шкафу управления. крупный план.

Инженер-электрик, использующий измерительное оборудование для проверки напряжения электрического тока на автоматическом выключателе и системе кабельной проводки для обслуживания главного распределительного щита.

Размытие фона панели управления электроэнергией на заводской площадке, распределительного шкафа, главной подстанции с выключателем для управления автоматической системой машины

Электрическая панель. низковольтное устройство. электрооборудование. источник питания. электроподстанция. силовая сеть.

Электрик работает в распределительном щите с предохранителями. монтаж и подключение электрооборудования. профессионал с инструментами в руках. концепция сложной работы, место для текста.

Электрик, собирающий промышленный электрошкаф в мастерской.

Электрик за работой на электрическом щите, защищенном шлемом, защитными очками и перчатками; носить хирургическую маску, чтобы предотвратить распространение коронавируса. строительная промышленность. профилактика ковид-19.

Соединение открытой печатной платы или электрощита в современном здании

Проверка напряжения в распределительном щите с помощью детектора

Мужчина, электрик, работает в распределительном щите с предохранителями. монтаж и подключение электрооборудования. профессионал с инструментами в руках. концепция комплексной работы

Причиной возгорания распределительного щита стала неисправная электропроводка. Плохая система электропроводки вызвала пожар внутри блока предохранителей домашней проводки.

Электрическая коробка. векторная иллюстрация электроустановки. промышленное оборудование

Инженер, работающий с выключателем и блоком предохранителей

Бордо, Аквитания / Франция — 04 26 2020: Французская промышленная группа Legrand для выключателей и розеток

Значок электрического распределительного щита. наброски электрический распределительный щит вектор значок для веб-дизайна, изолированных на белом фоне

Электрик работает в распределительном щите с предохранителями. монтаж и подключение электрооборудования. профессионал с инструментами в руках. концепция сложной работы, место для текста.

Знак молнии ручной открытого типа, установлен на стене.

Провода и зажимы для открытия распределительной коробки. промышленность

Передний план автоматического выключателя в электрическом распределительном щите

Мужчина ремонтирует напряжение в распределительном щите с помощью автоматических выключателей. электрическое образование

Инженер-электрик использует цифровое мультиметровое измерительное оборудование для проверки напряжения электрического тока на автоматическом выключателе в главном распределительном щите.

Инженер-электрик регулярно проверяет работу электрического шкафа управления для технического обслуживания.

Дефект электрораспределительного щита с автоматическим выключателем является причиной пожара в квартире. электрические сбои и неисправности являются фактором возгорания дома.

Электрощит, электросчетчик и автоматические выключатели. распределительный щит с однофазными счетчиками электроэнергии. на плате предохранителей есть выключатели, которые распределяют электричество на каждый бытовой прибор в доме.

Молодая женщина в глубокой задумчивости рядом с блоком предохранителей, скопируйте пространство. отключение электричества в квартире. распределительного щита в доме и выключите выключатель.

Распределительный щит с автоматическими выключателями. электрика

Электромонтер установка или ремонт квартирного электрощита, крупный план

Минск. беларусь. 19 января 2019 г. щит в стене дома. неправильное подключение, автоматическая раздача, запутались провода. приведет к короткому замыканию и возгоранию проводки

Электрическая цепь управления в коробке для промышленных изолированных на белом фоне

Закройте автоматические выключатели и провода в панели управления

Неправильно и правильно для безопасности риска поражения электрическим током. векторная иллюстрация.

Инженеры-электрики, работающие в управлении электрошкафом, оператор коммутатора

Харьков, Украина — 22 сентября 2020 г. : автоматические выключатели Schneider Electric на фоне светлого дерева. Schneider Electric — французская энергетическая машиностроительная компания, производитель оборудования для энергетических подкомплексов промышленных предприятий, гражданского и жилого

Электрик проверяет электрический щит. электрическая панель

Блок предохранителей. панель выключателя электроэнергии. электрооборудование. векторная иллюстрация

Распределительный щит с автоматическими выключателями. электрический фон.

Инженер-электрик с помощью цифрового мультиметра измеряет оборудование для проверки напряжения электрического тока на выключателе и системе кабельной проводки в главном распределительном щите.

Электрик, собирающий промышленный электрошкаф в мастерской.

Великий Новгород, Россия — 26 июня 2007 г.: инженер-электрик по обслуживанию распределительных устройств высокого напряжения, химический завод.

Старый старинный телефонный коммутатор с кабелем и разъемами. выборочный фокус, гелеобразный цвет

Мужчина, электрик, работает в распределительном щите с предохранителями. монтаж и подключение электрооборудования. профессионал с инструментами в руках. концепция сложной работы, место для текста.

Коробка предохранителей, электрическая панель с переключателями, закрытая и открытая дверь, автоматический выключатель, изолированное распределительное оборудование для управления и распределения электроэнергии, реалистичная трехмерная векторная иллюстрация, макет

Крупный план элементов распределительного щита бытового электрощита для домашнего корпуса для распределения и подачи электроэнергии

Установка вектора трансформатора на белом фоне. изолированный черный набор иконок энергетической подстанции. вектор черный набор иконок трансформатор.

Электрическая панель, изолированные на белом фоне

Крупный план старой распределительной панели электрический выключатель, электрическая коробка.

Бытовые электромонтажные услуги. использование кусачек для электромонтажных работ в доме. электрик отрезает часть силового кабеля при установке распределительного щита в жилом доме.

Interior of a new home under construction board connection electric system in cabinet new breakers in control box electrical control panel

Electrical Switchboard — Bilder und Stockfotos

1.070Bilder

  • Bilder
  • Fotos
  • Grafiken
  • Vektoren
  • Видео
AlleEssentials

Niedrigster Preis

Signature

Beste Qualität

Durchstöbern Sie 1.070

Электрический распределительный щит Фото и фотографии. Oder starten Sie eine neuesuche, um noch mehr Stock-Photografie und Bilder zu entdecken.

mann mit feuerzeug in völliger dunkelheit untersucht sicherungskasten oder elektrische schalttafel zu hause bei stromausfall. затемнение, kein stromkonzept — электрический распределительный щит стоковые фотографии и изображения

Mann mit Feuerzeug in völliger Dunkelheit untersucht…

rote nahaufnahmelampe auf einer stromschalttafel. — электрические распределительные щиты фото и изображения

Rote Nahaufnahmelampe auf einer Stromschalttafel.

Elektriker, die an der schalttafel arbeiten, die Installation prüfen und prüfen — электрический распределительный щит, фото и фотографии — электрические распределительные щиты фото и фото

Ein männlicher Elektriker arbeitet in einer Schalttafel mit…

ein männlicher elektriker arbeitet in einer schalttafel mit einem elektrischen anschlusskabel. — электрические распределительные щиты фото и изображения

Ein männlicher Elektriker arbeitet in einer Schalttafel mit…

elektro telefonzentrale steckdose — электрические распределительные щиты, фотографии и комплектация — электрические распределительные щиты с фотографиями и изображениями

Elektriker arbeiten, um elektrische Drähte im System, Schalttafel,

elektrische box. elektrische schalttafel interne metall-steuerkasten in der nähe von haus baustelle im freien. — электрические распределительные щиты фото и изображения

Электрическая шкатулка. Elektrische Schalttafel interne Metall-Steuerkast

ein männlicher elektriker arbeitet in einer schalttafel mit einem elektrischen anschlusskabel. — фото и фотография электрического распределительного щита

Ein männlicher Elektriker arbeitet in einer Schalttafel mit…

ein elektrotechniker, der in einem schalttafel-lagerfoto arbeitet

elektrotechniker bei der arbeit an einer elektrischen wohnanlage oder einer elektrischen schalttafel. elektrische sicherungen, nahaufnahme. — электрические распределительные щиты фото и изображения

Elektrotechniker bei der Arbeit an einer elektrischen Wohnanlage…

ein männlicher elektriker arbeitet in einer schalttafel mit einem elektrischen anschlusskabel. — электрические распределительные щиты с фотографиями и фото

Ein männlicher Elektriker arbeitet in einer Schalttafel mit. ..

schalttafel mit Automaticischen schaltschränken. dielektrischer schraubendreher in der elektriker-hand. — электрический распределительный щит с фото и изображением

Schalttafel mit Automatic Schaltschränken. Диэлектришер…

elektriker testet den elektrischen schild. elektrische schalttafel mit автомат и дрэхтен. — электрические распределительные щиты с фотографиями и изображениями

Elektriker testet den elektrischen Schild. Elektrische…

it-techniker, der die stromversorgung oder die schalttafel in einem dunklen raum während eines stromausfalls überprüft. ein männlicher computeringenieur, der datenbanken überwacht und Diagnosticn für hardware in einem serverlager durchführt — стоковые фотографии и изображения электрических распределительных щитов

IT-Techniker, der die Stromversorgung oder die Schalttafel в…

Elektriker Testen der Telefonzentrale — электрические распределительные щиты фото и изображения — электрические распределительные щиты с фотографиями и фото

Ein männlicher Elektriker arbeitet in einer Schalttafel mit. ..

kurzschluss. spannungsschalttafel mit leistungsschaltern fing feuer. 3D изображение — Электрический распределительный щит стоковые фото и изображения

Курцшлюсс. Spannungsschalttafel mit Leistungsschaltern fing…

telefonzentrale — электрические распределительные щиты фото и изображения

Telefonzentrale

elektrisches messgerät. telefonzentrale — электрический распределительный щит с графикой, клипартом, мультфильмами и символами

Elektrisches Messgerät. Telefonzentrale

hübscher junger mann elektriker arbeiten am распределительный щит hausbau baustelle — электрический распределительный щит фото и фотографии

hübscher junger mann elektriker arbeiten am распределительный щит Hausbau…

spannungsschaltung mit schaltungen elektrisch — electrical switchboard stock-fotos und bilder

Spannungsschaltung mit Schaltungen elektrisch

stromverteilung verdrahtung schalttafel außeneinheit — electrical switchboard stock-fotos und bilder

Stromverteilung Verdrahtung Schalttafel Außeneinheit

spannungsschalttafel mit leistungsschaltern in der betonwand. электришер хинтергрунд. 3d-abbildung — электрический распределительный щит стоковые фото и изображения

Spannungsschalttafel mit Leistungsschaltern in der Betonwand….

spannungsschalttafel mit leistungsschaltern. — электрический распределительный щит со складскими фотографиями и изображениями

Spannungsschalttafel mit Leistungsschaltern.

stromgenerator-schalttafel — electrical switchboard stock-fotos und bilder

Stromgenerator-Schalttafel

stromverteilung verdrahtung schalttafel außeneinheit, grau brandneue verteiler board fach box, grauer schrank, gelbe hochspannung warndreieck zeichen, große detaillierte vertikale isolierte nahaufnahme — electrical switchboard stock-fotos und bilder

Stromverteilung Verdrahtung Schalttafel Außeneinheit, grau…

spannungsschalttafel mit leistungsschaltern, nah. — электрические распределительные щиты со складскими фотографиями и изображениями

Spannungsschalttafel mit Leistungsschaltern, nah.

mann, ein elektrotechniker, der in einer schalttafel mit sicherungen arbeitet. установка и аншлюс фон elektrischen geräten. — фото и изображения электрических распределительных щитов

Mann, ein Elektrotechniker, der in einer Schalttafel mit…

vintage phonevermittlung — фото и изображения электрических распределительных щитов

Vintage Telefonvermittlung

ручной schalter einschalten. übersicht eines elektrischen stromkreises-панели. — электрический распределительный щит с фотографиями и изображениями

Hand-Schalter einschalten. Übersicht eines elektrischen…

grüner druckknopf an einer schalttafel zur steuerung der stromversorgung für ein mehrfamilienhaus. — электрические распределительные щиты, фото и изображения

Grüner Druckknopf an einer Schalttafel zur Steuerung der…

electric telefonzentrale — электрические распределительные щиты, фото и изображения

Electric Telefonzentrale

eine außenzentrale mit einem stromzähler, frau, die messwerte misst. — фото и фото со склада электрического распределительного щита

Eine Außenzentrale mit einem Stromzähler, Frau, die Messwerte. ..

nahaufnahme der elektrischen schalttafel in der fabrik schaltern und lichtwellenleitern. — электрические распределительные щиты фото и изображения

Schalttafel mit vielen Schaltern und Lichtwellenleitern.

elektrische schalttafel an einer betonwand in einer nische. filzbox mit einer tür und einem patchschloss zum schutz vor dem einringen. schutz von rohren an einem kabel, das unterirdisch verläuft — электрический распределительный щит стоковые фото и изображения

Elektrische Schalttafel an einer Betonwand in einer Nische….

schalttafel mit vielen schaltern und glasfaserkabeln. — электрический распределительный щит с фото и изображением

Schalttafel mit vielen Schaltern und Glasfaserkabeln.

ein elektrotechniker, der in einem schalttafel-lagerfoto arbeitet — электрический распределительный щит, фото и фото — электрические распределительные щиты фото и фото

Ein männlicher Elektriker arbeitet in einer Schalttafel mit…

leistungsschalter im schaltkasten. steuerspannungsschalttafel. verteilerplatine zur steuerung der elektrischen spannung im haus oder büro. — электрические распределительные щиты фото и изображения

Leistungsschalter im Schaltkasten. Steuerspannungsschalttafel….

stromverteilungsverdrahtung schalttafel außeneinheit, graue verteilerplatinenfachbox, grauer schrank, gelbes hochspannungswarndreieckschild, rotes gewelltes krummliniges kabelgehäuserohrrohr, hdpe-industrierohrkanal, heller — electrical switchboard stock-fotos und bilder

Stromverteilungsverdrahtung Schalttafel Außeneinheit, graue…

ein elektrotechniker, der in einem schalttafel-lagerfoto arbeitet — электрические распределительные щиты фото и фото

Ein Elektrotechniker, der in einem Schalttafel-Lagerfoto arbeitet

elektriker arbeiten daran, elektrische drähte im system, in der schalttafel und im schaltschrank zu verbinden. — фото и фото со склада электрического распределительного щита

Электрическое оборудование, электрическое оборудование в системе, в дер. ..

alte metallschalttafel, in verlassener bröckelnder gebäude — электрические распределительные щиты фото и изображения

Der Hauptschalttafel

vektorsatz schalttafelelemente für sicherungssteuerkasten — sicherheitsleistungsschalter, relais, fehlerstromschutzschalter — electrical switchboard stock-grafiken, -clipart, -cartoons und -symbole

Vektorsatz schalttafelelemente für Sicherungssteuerkasten -…

schalttafel und relais — electrical switchboard stock-fotos und bilder

Schalttafel und Relais

elektriker builder bei der arbeit, untersucht den kabelanschluss in der elektrischen leitung im rumpf einer industriellen schalttafel. professionalell в комбинезоне mit elektronischem werkzeug. — электрические распределительные щиты фото и изображения

Elektriker Builder bei der Arbeit, untersucht den Kabelanschluss…

leistungsschalter auf spannungsschalttafel nahaufnahme — electrical switchboard stock-fotos und bilder

Leistungsschalter auf Spannungsschalttafel Nahaufnahme

elektriker testet das schalttafel-stockfoto — electrical switchboard stock-fotos und bilder

Elektriker testet das Schalttafel-Stockfoto

brennende schalttafel aus überlast oder kurzschluss bei wandnahaufnahme — электрические распределительные щиты стоковые фотографии и изображения

Brennende Schalttafel aus Überlast oder Kurzschluss bei. ..

stromversorgung verdrahtungsschalttafel außeneinheit, grau brandneue verteilerplatinenfachbox, grauer schrank, gelbes hochspannungs-warndreiecksschild, große detaillierte isolierte vertikale nahaufnahme — electrical switchboard stock-grafiken, -clipart, -cartoons und -symbole

Stromversorgung Verdrahtungsschalttafel Außeneinheit, grau…

individuelle elektrische schalttafel im dorf — электрические распределительные щиты стоковые фотографии и изображения

Individuelle elektrische Schalttafel im Dorf

alte telefon exchange, telefonzentrale mit zopfmuster — electrical switchboard stock-fotos und bilder

Alte Telefon Exchange, Telefonzentrale mit Zopfmuster

elektrischer brand nach kurzschluss in der verbrauchereinheit, verbrannte verkabelung und leistungsschalter in der schalttafel. — электрические распределительные щиты, фотографии и изображения

Elektrischer Brand nach Kurzschluss in der Verbrauchereinheit,…

neue hausbaustelle mit schalttafelspannung mit elektrischen leistungsschaltern — электрические распределительные щиты, фотографии и изображения

Neue Hausbaustelle mit Schalttafelspannung mit elektrischen. ..

elektrotechniker in uniform, der bei der überprüfung der sicherungen in einer telefonzentrale konzentriert aussieht — electrical switchboard stock-fotos und bilder

Elektrotechniker in Uniform, der bei der Überprüfung der…

elektrische telefonzentrale — электрические распределительные щиты со складскими фотографиями и изображениями

Elektrische Telefonzentrale

asiatische weibliche elektrische elektroingenieurin mit sicherheits-hardhat und table auf der hand arbeiten in fabrik-prüfung und wartung elektrische steuer-schalttafel — электрические распределительные щиты со складскими изображениями и изображениями

asiatische weibliche elektrische Elektroingenieurin mit…

фон 18

Поставщик ковриков для электрических распределительных щитов | Mats Inc.

Mats, Inc. является крупным поставщиком диэлектрических покрытий для распределительных щитов. Наше непроводящее покрытие для распределительного щита соответствует правилам OSHA для использования рядом с электрическим оборудованием, таким как блоки предохранителей, панели управления и другое тяжелое электрическое оборудование. Чтобы узнать больше о конкретных покрытиях для распределительных щитов, соответствующих вашим требованиям, ознакомьтесь с техническими характеристиками по напряжению и милам для продуктов ниже, чтобы решить, какой материал соответствует вашим потребностям.

Показать 30 60 120 240 Всего на странице

Сортировать по Должность Имя Артикул

  1. Начинается с: $0.00

    • Соответствует ANSI/ASTM D178-93, ТИП I, КЛАСС 2.
    • Проверено при напряжении 20 000 вольт переменного тока
    • Максимальное рекомендуемое рабочее напряжение составляет 17 000 вольт.
    • Диэлектрическая прочность — 30 000 вольт переменного тока
    • Соответствует требованиям OSHA для использования рядом с электрическим оборудованием, таким как блоки предохранителей, панели управления и другое тяжелое электрическое оборудование.
  2. Начинается с: $0.00

    • Соответствует MIL-DTL-15562G (ранее MIL-M-15562F), тип III.
    • Испытательное напряжение диэлектрика -30 000 В переменного тока.
    • Контрольные испытания на всей поверхности при -15 000 В переменного тока.
    • Рекомендуемое максимальное используемое напряжение -3000 В переменного тока.
    • В этом коврике используется функциональная ромбовидная пластина, обеспечивающая нескользящую поверхность.
    • Существует множество промышленных применений матов такого качества.
  3. 0,00 $

    • Высоковольтное изолирующее виниловое напольное покрытие с гладкой поверхностью, предназначенное для защиты персонала от случайного воздействия электрических потенциалов, не превышающих 3000 вольт.
    • Соответствует MIL-DTL-15562G (ФОРМАЛЬНО MIL-M-15562F), ТИП I.
    • Испытательное напряжение диэлектрика -30 000 В переменного тока.
    • Контрольные испытания на всей поверхности при -15 000 В переменного тока.
    • Рекомендуемое максимальное используемое напряжение -3000 В переменного тока.
    • Мраморные цвета.
  4. Начинается с: $0.00

    • Высоковольтное изолирующее виниловое напольное покрытие с гладкой поверхностью, предназначенное для защиты персонала от случайного воздействия электрических потенциалов, не превышающих 3000 вольт.
    • Соответствует MIL-DTL-15562G (ФОРМАЛЬНО MIL-M-15562F), ТИП II.
    • Испытательное напряжение диэлектрика -30 000 В переменного тока.
    • Контрольные испытания на всей поверхности при -15 000 В переменного тока.
    • Рекомендуемое максимальное используемое напряжение -3000 В переменного тока.
  5. Начинается с: $0.00

    • Соответствует ANSI/ASTM D178, ТИП II, КЛАСС 2.
    • Соответствует ТАБЛИЦЕ 3 по маслостойкости и огнестойкости.
    • Диэлектрическая прочность 30 000 вольт переменного тока
    • Контрольные испытания при напряжении 20 000 вольт переменного тока
    • Рекомендуемое максимальное рабочее напряжение 17 000 В переменного тока
    • Гофрированный рисунок.
  6. Начинается с: $0.00

    • Соответствует ANSI/ASTM D178, ТИП II, КЛАСС 2.
    • Соответствует ТАБЛИЦЕ 3 по маслостойкости и огнестойкости.
    • Диэлектрическая прочность 30 000 вольт переменного тока
    • Проверено при напряжении 20 000 вольт переменного тока
    • Рекомендуемое максимальное рабочее напряжение 17 000 В переменного тока
    • Ромбовидный узор.
  7. Начинается с: $0.00

    • Соответствует ANSI/ASTM D178, ТИП II, КЛАСС 2.
    • Соответствует ТАБЛИЦЕ 3 по маслостойкости и огнестойкости.
    • Диэлектрическая прочность 30 000 вольт переменного тока
    • Проверено при напряжении 20 000 вольт переменного тока
    • Рекомендуемое максимальное рабочее напряжение 17 000 В переменного тока
    • Ромбовидный узор.
    • Черный с желтой защитной каймой.

Добавить комментарий

Ваш адрес email не будет опубликован.
