Электрощиток для квартиры и дома, как его правильно выбрать

Электрощиток для квартиры и дома, как его правильно выбрать

Распределительный щит — комплектное устройство, предназначенное для приема и распределения электрической энергии при напряжении менее 1000 В одно- и трехфазного переменного тока частотой 50—60 Гц, нечастого включения и отключения линий групповых цепей, а также для их защиты при перегрузках и коротких замыканиях.

Электрический распределительный щиток – сердце домашней электропроводки, поэтому при необходимости замены электропроводки в квартире или доме одним из основных вопросов является выбор электрощитка. В данной статье рассмотрим вопрос о том, как правильно выбрать электрощиток для квартиры и дома.

Особенности выбора электрического щитка для квартиры

Если речь идет о выборе электрощита для квартиры, то в данном случае, обычно выбирается один щиток, устанавливаемый в прихожей (коридоре) квартиры.

При этом щит учета, как правило, устанавливается на этаже, в подъезде.

Учетно-распределительный щит на этаже может быть общим для нескольких квартир. В нем устанавливается приборы учета квартир, групповой автоматический выключатель и автоматические выключатели индивидуально на каждую квартиру. Корпус данного щитка обычно изготавливают из металла, на лицевой стороне должны быть вставки из стекла или прозрачного пластика для возможности снятия показаний приборов учета.

Выбор металлического корпуса щитка обусловлен, прежде всего, тем, что металлические щитки могут быть укомплектованы запирающими устройствами, предотвращающими проникновение посторонних лиц в электрощит.

Размер щитка выбирается исходя из количества приборов учета, автоматических выключателей, а также шин, посредством которых осуществляется распределение электроэнергии на потребителей. В данном щитке монтируется монтажная панель, на которую монтируются приборы учета, DIN-рейки для установки защитных аппаратов, а также элементы для распределения электроэнергии.

Вместо одного щитка на каждом этаже многоквартирного дома может быть установлен один этажный щит, в котором монтируется групповой защитный аппарат и осуществляется распределение электроэнергии на несколько квартирных щитов учета. Квартирный щиток учета может быть выполнен из металла или пластика.

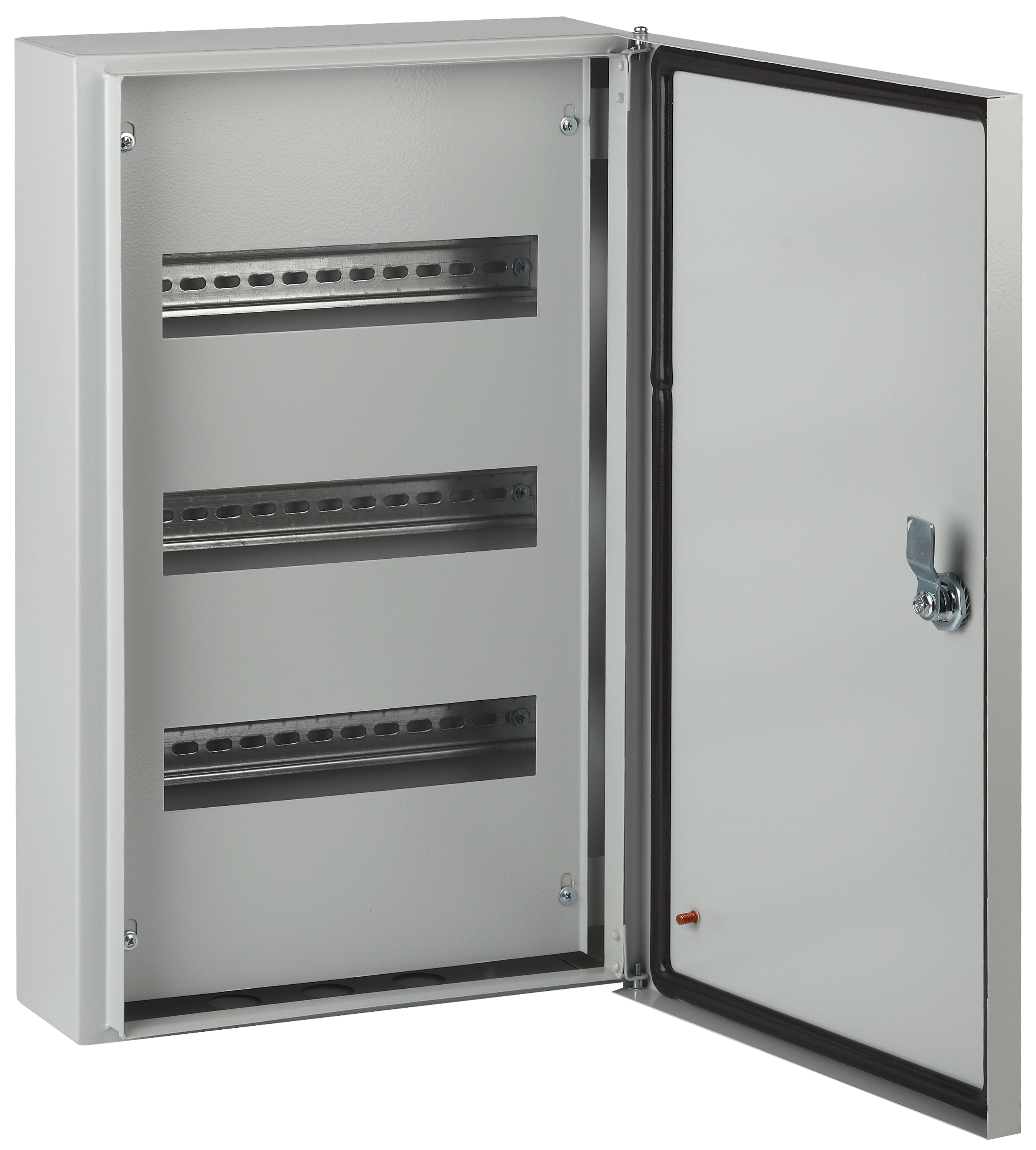

Металлический этажный или квартирный щиток, как правило, имеет монтажную панель, на которой монтируются необходимые элементы. Квартирные пластиковые щитки учета рассчитаны на установку одного прибора учета и одного защитного аппарата. Выбор квартирного щита учета обуславливается размером прибора учета.

От прибора учета кабель заходит в квартиру и поступает в квартирный щиток. В квартирном щитке осуществляется распределение полученной электроэнергии на отдельные линии электропроводки, а также установка модульных защитных аппаратов для защиты каждого из участков электропроводки, а также электропроводки в целом. Таким образом, при выборе квартирного щитка основным критерием выбора является его размер, а именно количество модульных мест, на которые рассчитан корпус щитка.

Для того чтобы правильно выбрать электрощиток для квартиры, необходимо прежде всего определиться с количеством защитных аппаратов, которые планируется установить в щитке для защиты новой электропроводки. В данном случае идет речь об автоматических выключателях, устройствах защитного отключения или дифференциальных автоматах. Также для защиты электропроводки и бытовых электроприборов может быть установлено реле напряжения и разрядник.

Кроме того, в квартирном щитке может быть установлен ряд дополнительных устройств, обеспечивающих различные функции. Например, недельный таймер, импульсное реле, GSM-реле и др. В общем, размер щитка зависит от количества устанавливаемых в него устройств и защитных аппаратов, также других элементов, посредством которых осуществляется распределение полученной электроэнергии.

Также при выборе квартирного щитка следует учесть его внутренний объем – он должен позволить беспрепятственно завести и подключить все линии электропроводки.

Что касается материала электрического щитка, то в данном случае можно выбрать как пластиковый, так и металлический щиток. Степень защиты корпуса IP в данном случае не играет роли, так как щиток, установленный в квартире, не подвергается воздействию негативных факторов окружающей среды.

Следующий критерий выбора корпуса электрического щитка для квартиры – вариант его исполнения, а именно способ его монтажа. Существуют накладные и встраиваемые корпуса электрощитов. С эстетической точки зрения, встраиваемые корпуса предпочтительны, так как они не выделяются и не портят внешний вид интерьера.

Корпус данного щитка утапливается в стену, снаружи видна только его крышка. Существует корпуса электрических щитков, выполненных под дерево, либо нейтральные варианты, которые можно оформить по своему усмотрению, например, заклеить теми же обоями, которые поклеены в прихожей, где установлен щиток. Таким образом, щиток не будет выделяться, и портить внешний вид.

Но следует учитывать, что встраиваемые корпуса щитов подходят только в том случае, если есть возможность выполнить требуемое углубление в стене. Если стена является несущей и ее запрещено углублять для предотвращения снижения ее несущей способности, то придется выбрать накладной электрощиток, который монтируется непосредственно на стену без углубления либо с минимальным углублением, если это предусмотрено конструкцией корпуса щитка.

Как выбрать электрический щиток для дома

Что касается размера электрического щитка, то в данном случае все так же, как и при выборе квартирного щитка – все зависит от количества устанавливаемых в щиток защитных аппаратов и других устройств. Единственное отличие в том, что в частном доме может быть несколько щитков, в зависимости от потребностей и количества сооружений на территории частного дома.

В основе всегда стоит главный учетно-распределительный щит или щит учета. В данном случае все зависит от требований снабжающей организации относительно типа щитка и его размещения, а также личных предпочтений потребителя.

Первый вариант — ставят отдельный щиток для прибора учета и вводного автоматического выключателя, в данный щиток заводится питающий кабель, а далее кабель от данного щита поступает в главный распределительный щиток дома.

Второй вариант предусматривает установку прибора учета в главный распределительный щиток, сюда же заводится питающий кабель с опоры линии электропередач. При необходимости подключения дома к электрическим сетям всегда в первую очередь следует обратиться в снабжающую организацию, которая предоставляет услуги электроснабжения, и уточнить существующие требования относительно размещения щита, его компоновки и какие типы разрешено монтировать.

Если схема домашней электропроводки не сложная, отсутствует необходимость электроснабжения гаража, бани либо других вспомогательных сооружений на территории частного дома, то можно ограничиться установкой одного распределительного щитка, в котором будут монтированы необходимые защитные аппараты и другие устройства для домашней электропроводки. В противном случае на территории частного дома может быть монтировано несколько щитков, запитанных от главного распределительного щитка.

Каждый отдельный щиток для питания дома, гаража, бани, мастерской и т.

д. выбирается индивидуально, исходя из требуемого количества устанавливаемых электрических аппаратов.

При выборе электрощитка для дома необходимо учитывать возможные негативные факторы окружающей среды. Внутри дома, в сухом помещении можно установить пластиковый или металлический щиток любого конструктивного исполнения и степени защиты корпуса, как и в квартире.

Щитки, устанавливаемые вне помещений, должны иметь защиту от негативных факторов окружающей среды – осадков, пыли, воздействия посторонних предметов.

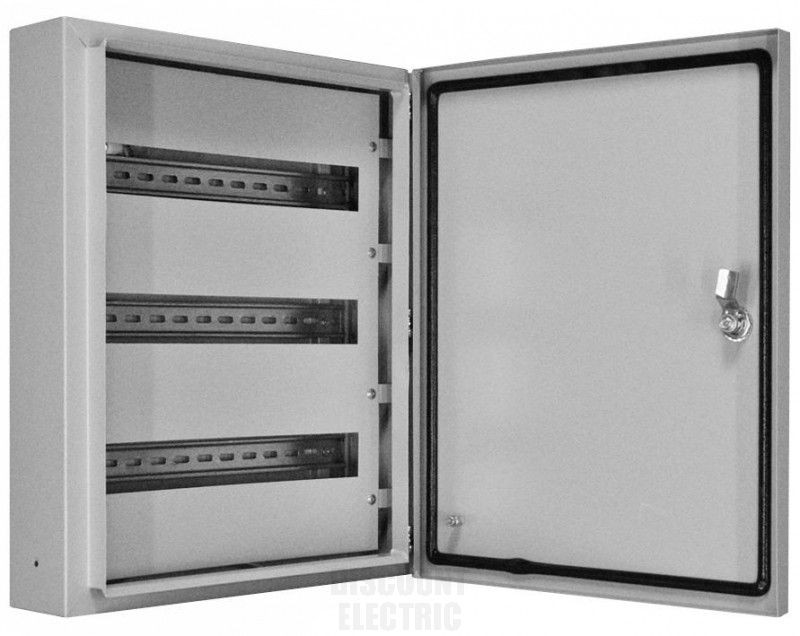

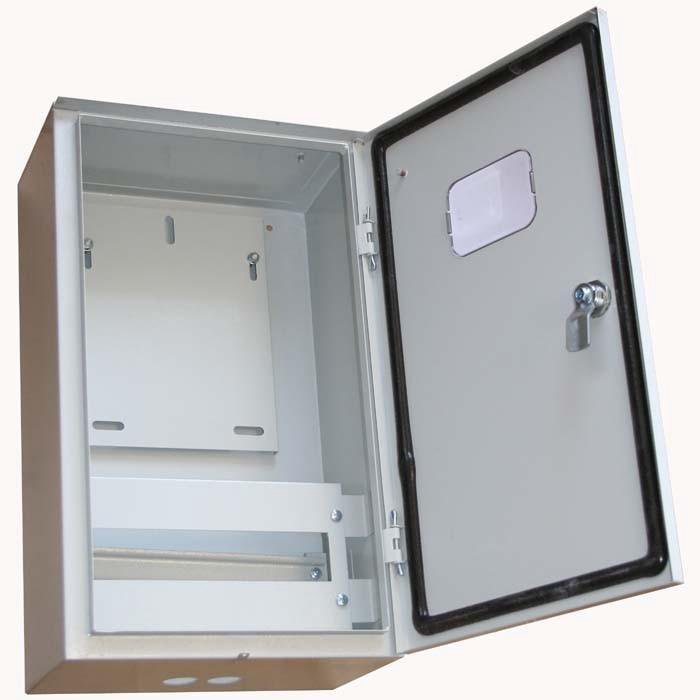

Для установки вне помещений подойдет металлический корпус со степенью защиты IP55, 65 – такие щитки могут стоять под открытым небом без дополнительной защиты. Если щитки не будут находиться под открытым небом, например, под навесом, то можно использовать корпуса щитов с защитой IP44, IP54. Все перечисленные корпуса электрощитов могут монтироваться внутри помещений с повышенным уровнем влажности, например, в гараже или бане.

При выборе защищенных корпусов электрических щитков следует обратить внимание на количество герметичных вводов и их размер – диапазон используемых сечений подключаемых кабелей.

При выборе электрического щитка в квартиру или дом немаловажным критерием является качество продукции, так как электропроводка монтируется на продолжительное время, поэтому необходимо выбирать проверенный, качественный товар известных брендов.

Ранее ЭлектроВести писали, что в Германии железнодорожная сеть будет получать электроэнергию из прибрежной ветроэлектростанции Nordsee Ost мощностью 295 МВт.

По материалам: electrik.info.

как выбрать и где установить?

Распределительный щиток, называемый также электрическим шкафом, представляет из себя коробку, внутри которой установлены счетчики электроэнергии и устройства защиты сети. Что следует знать при его установке?

На фото:

Существует ряд требований и рекомендаций, касающихся места установки электрического шкафа и его обустройства.

Автоматический выключатель может не справиться со своей задачей. Чаще всего это происходит тогда, когда сломавшийся электроприбор находится на большом расстоянии, порядка 100&nbspм, от устройства защиты сети. Либо, когда неисправно само УЗО. Изоляция проводов может вспыхнуть в любую секунду, потому вы не должны тратить драгоценное время на то, чтобы расчистить себе путь к распределительному щитку.

На фото: дом может сгореть, пока вы «разбираете» себе путь к щитку.

Где установить распределительный щиток?

  • Подальше от горючего. Разумеется, распределительный щиток запрещено устанавливать в пожароопасных помещениях (например, котельных) или в непосредственной близости от резервуаров с газом и прочими легковоспламеняющимися веществами.
  • На «свежем» воздухе. Щиток должен располагаться в хорошо проветриваемом помещении. Естественная вентиляция предпочтительнее, чем принудительная (последняя в случае отключения электроэнергии в доме перестает функционировать).
  • На свету По возможности обеспечьте доступ естественного света в то место, где находится щиток. Чтобы мастер-электрик мог устранить неисправность внутри распределительного устройства, не прибегая к использованию автономных осветительных приборов.
  • В легком доступе! Не превращайте помещение щитовой в склад ненужных вещей — обеспечьте свободный доступ к щитку. Иначе вы попросту не сможете быстро обесточить сеть в доме при аварийной ситуации.

Количество распределительных щитков

В доме количество щитков зависит от его площади, а также от сложности разводки электропитания по зданию.

На даче — один. Для дачных домиков и небольших коттеджей площадью 150–200 кв. м; хватает одного электрического шкафа, установленного на вводе электроэнергии. Внутри ящика располагается счетчик, мощный вводный автомат, контролирующий всю цепь электроснабжения коттеджа, и несколько автоматических выключателей поменьше. Как правило, один из них контролирует розеточную сеть, еще один – сеть освещения, а остальные имеют узкую специализацию и защищают конкретные приборы: стиральную машину, электроплиту, электрическую каменку в сауне и т.д.

На фото:

Распределительный щиток&nbsp- это, на самом деле, собирательное название для группы устройств.

Здесь же размещается и группа устройств защитного отключения (УЗО): одно общее, работающее в паре с автоматом на вводе, и несколько дополнительных, применяемых для розеточной сети и цепей питания отдельных приборов. К слову, специалисты считают, что нет необходимости в защите сети освещения при помощи отдельного УЗО. Утечка тока на данном участке маловероятна, и поэтому для обеспечения его безопасности вполне достаточно одного устройства, смонтированного на вводе электроэнергии и контролирующего всю сеть в доме.

В доме — несколько. Для крупных коттеджей одного щитка на вводе будет мало. Из-за большой протяженности электропроводки автоматический выключатель на вводе электроэнергии в случае аварии может срабатывать со значительной задержкой либо не срабатывать вовсе.

На фото:

Распределительный щиток не обязательно устанавливать «в мрачном подземелье». Современные материалы позволяют вписать электрический шкаф даже в дизайн жилого помещения.

Применяется следующая схема: один общий распределительный щиток на вводе электроэнергии в дом плюс одно или несколько аналогичных устройств на каждом этаже.

Внутри первого электрического шкафа монтируются счетчик, вводный автомат и общее УЗО. В прочих распределительных щитках располагаются автоматические выключатели розеточной сети и сети освещения данного этажа, а также группа УЗО, контролирующих те же участки.

Такая схема позволяет уменьшить расстояние от защитных устройств до электроприборов, а кроме того, в случае возникновения неисправности обесточивается не весь дом, а только один этаж или даже конкретная комната. Также упрощается и поиск причины срабатывания устройства защиты.


В статье использованы изображения abb.com, eaton.com, schneider-electric.com


Что такое распределительный щиток

Любой жилой дом, офис или производственный объект нуждается в подаче к нему электричества, которое должно быть грамотно разведено внутри здания к конечным точкам его потребления. Электрическую энергию в нашей стране, как известно, производят АЭС, ГЭС или ТЭЦ и оттуда по проводным линиям, которые прокладываются по воздуху или под землей, она подается к зданию потребителя. У специалистов эта сеть называется наружной, а разводка электричества внутри здания именуется внутренним распределением. Безболезненно и грамотно соединить между собой эти две системы сможет распределительный щиток (на языке профессионалов ВРУ – водно-распределительное устройство), который и обеспечивает связь лампочки и розетки и турбиной генерирующего ток устройства.

Оборудование электростанции производит электрический сигнал, электродвижущая сила которого намного больше нужных потребителю 220 Вольт (в случае промышленного потребителя нужда есть в 380 Вольтах). Для преобразования тока к нужным потребительским параметрам напряжения используют трансформаторы, будки с которыми каждый житель любого населенного пункта может увидеть вблизи жилых или производственных построек. Из трансформатора по кабелю электрический ток подается к распределительному щитку, а оттуда уже происходит распределение по всему зданию. В щите ВРУ для быстрого отключения электричества в случае превышения заданных параметров тока установлены УЗО (устройства защитного отключения) и автоматы. Если речь идет об одноэтажном строении, то достаточно одного щитка на входе сети в дом, а в многоэтажных зданиях ставят еще и промежуточные ВРУ на этаж или на каждое помещение.

Разновидности распределительных электрических щитков

Щиток призван равномерно распределить электрический ток между потребительскими направлениями. Сама электрическая цепь остается незамкнутой до тех пор, пока не произойдет включение в нее объекта потребления (будет вставлена вилка включенного прибора в розетку или же произведено нажатие на клавишу включателя электрической лампы). Когда мощность потребления значительно возрастает за счет увеличения количества потребителей, растет и сила тока на входе в трансформатор. Именно поэтому щиток и должен распределить энергию равномерно во избежание перегрузки.

Все распределительные щитки разделяют на виды по нескольким параметрам:

  • по их уровню: на первичный или вторичный;
  • по материалу корпуса: на металлические и пластмассовые;
  • по способу монтажа: на встроенные и отдельностоящие;
  • по числу имеющихся в них автоматов и УЗО.

Правила установки электрических щитков

В многоквартирных домах используют щитки, которые монтируются в стену и имеют защиту в виде дверей, запирающихся на замок. В случае установки щитка снаружи здания он обязательно должен иметь металлический корпус и степень влаго- и пыле- защиты от IP54. В щитке в многоэтажных зданиях обычно имеется не только автоматика и УЗО, но и электросчётчики, которые фиксируют количество потребленной энергии.

Если речь идет о деревянном доме, в котором электропроводка смонтирована открытым способом, электрический щиток нужно ставить снаружи с использованием подставки. Во всем остальном, что касается технической составляющей, щиток в этом случае аналогичен любому другому, установленному в других типах зданий.

Веяньем современного домостроительства стало правило монтировать непосредственно внутри здания небольшое местное ВРУ. Такой щиток имеют компактный размер, пластиковый корпус и дверцу из прозрачного пластика. Достоинством такого устройства есть то, что с ним потребитель сможет увидеть показания счетчика или же произвести отключения (включение) нужной зоны потребления без выхода к месту установки общего щитка. Так, как он устанавливается в непосредственной близости к зоне проживания людей, то к его материалам и комплектующим предъявляются повышенные требования. Щиток должен быть сертифицирован и установлен силами профессиональных электриков.

Если произойдет поломка автомата или УЗО в щитке, то рекомендуется менять их на аналоги, сделанные зарубежными компаниями. Электрики говорят, что отечественные комплектующие пока еще не дотягивают до уровня импортных. В случае покупки корпуса щитка или счетного устройства данная рекомендация не является уместной, потому, как отечественные аналоги в этом случае полностью идентичны зарубежным, но стоят дешевле.

Требование обеспечить запирание дверцей щитка на замок продиктовано необходимостью обезопасить детей от прикосновению к токоведущим составляющим. К тому же на установленный вне пределов жилья щиток могут позариться воры или вандалы. Ключ от замка должен находиться у ответственного потребителя или уполномоченного лица (консьержа или представителя обслуживающей организации).

Щитки квартирные ЩК в Москве от производителя

Щиток электрический квартирный представляет собой комплекс аппаратов и приборов распределения и учета электрической энергии, который предназначен для установки в жилых помещениях. Их эксплуатация допускается в сетях с рабочим напряжением 220В. Входящие в комплект устройства обеспечивают защиту оборудования от перепадов напряжения и короткого замыкания. Набор аппаратов включает в себя автоматические выключатели, контактные зажимы, нулевые проводники и шины N и PE. Сборка комплектующих осуществляется индивидуально, учитывая порядок, который предусматривает схема заказчика, из компонентов и складывается цена конструкции.

Структура условного обозначения ЩК Х – Х Х ХХ УХЛ4

ЩК — Щиток квартирный (коттеджный)

Х — 1 – навесного исполнения; 2 – для установки в нишу.

Х — 1 – однофазный; 3 – трехфазный.

Х- Аппарат на вводе: 1 – пакетный переключатель; 2 – автоматический выключатель; 3 – УЗО.

ХХ- исполнение:

  • 02 – с группами 2х16А+1х25А;
  • 03 – с группами 3х16А+1х25А;
  • 04 – с группами 4х16А+1х40А;
  • 05 – с группами 3х16А+1х25А+1х40А;
  • 06 – с группами 5х16А+1х25А

УХЛ4 — климатическое исполнение по ГОСТ 15150

Типы устройства квартирного щитка

В нашем магазине вы можете купить распределительный или учетно распределительный ЩК. Эти два типа устройств отличаются входящим в комплект оборудованием: первый подразумевает использование приборов учета, тогда как во втором они не применяются. В нашей компании вы можете купить современный ЩК, который имеет прочный встраиваемый или навесной корпус. Помещенные в прочный шкаф, токоведущие части устройства надежно защищены от случайных прикосновений потребителей. Ввод и вывод проводки осуществляется сверху и/или снизу корпуса.

Установка и подключение квартирного щитка

В нашем каталоге с фото вы не только можете выбрать слаботочный электричсекий квартирный щит, но и заказать профессиональную установку готового комплекта. Выполнение такого рода работ следует доверять только квалифицированным специалистам, имеющим соответствующую категорию допуска, обладающих опытом. Своими руками делать этого категорически нельзя! Описание, приводимое в данной части статьи, носит ознакомительный характер и не является руководством к действию. Осуществление монтажных работ осуществляется после предварительного расчета и планирования, позволяющего точно рассчитать нагрузку и сгруппировать приборы. При этом важно учесть энергопотребление и технические характеристики оборудования.

В зависимости от расположения электрических приборов, подключаемых к щитку, необходимо определить тип разводки, от которой зависит количество проводов, выводимых из устройства. После этого выбирается оптимальное место установки, как правило, это прихожая или коридор, поскольку в этом случае не придется тянуть провода слишком далеко. В зависимости от типа корпуса, конструкция может встраиваться в нишу или крепиться к стене на шурупы. Подключение питающего кабеля осуществляется через отверстие вверху или внизу. В нашей компании на место монтажа привозят конструкцию в сборе, что существенно ускоряет процесс ее ввода в эксплуатацию.

Схема подключения электроприборов к источнику питания

  • 1, 3,8,11 — рабочие проводники;
  • 2, 5,6,9 — фазовые проводники;
  • 4,7, 10 — совмещенные нулевой и защитный проводники;
  • 12 — освещение;
  • 13 — розетки;
  • 14 — стиральная машина;
  • 15 — электрическая плита

    Установка автоматов и приборов на дин-рейке

  • а — общий вид;
  • б — внутреннее устройство;
  • 1,7 — фазовые провода;
  • 2,8 — нулевые провода;
  • 3 — счетчик;
  • 4 — УЗО;
  • 5 — клеммник;
  • 6 — автомат;
  • 9 — поляризованное реле

    Мы предлагаем выгодные условия обслуживания в Москве, оперативную доставку и установку, гарантийное обслуживание на индивидуальных условиях. Благодаря подбору комплектующих из импортных и отечественных приборов, вы можете заказать электрический квартирный щиток распределительный или учетно-распределительный по отличной цене, причем стоимость комплекта оборудования может быть как низкой, так и высокой. Это позволяет нашим заказчикам определить для себя оптимальный вариант устройства с точки зрения функциональности и финансовой выгоды.

    Схемы ЩК

    Принципиальная схема ЩК для однофазной сети

    Принципиальная схема ЩК для трехфазной сети

    Фото и размеры

    Ниже представлены основные фотографии и размеры ЩК для любых жилых помещений.

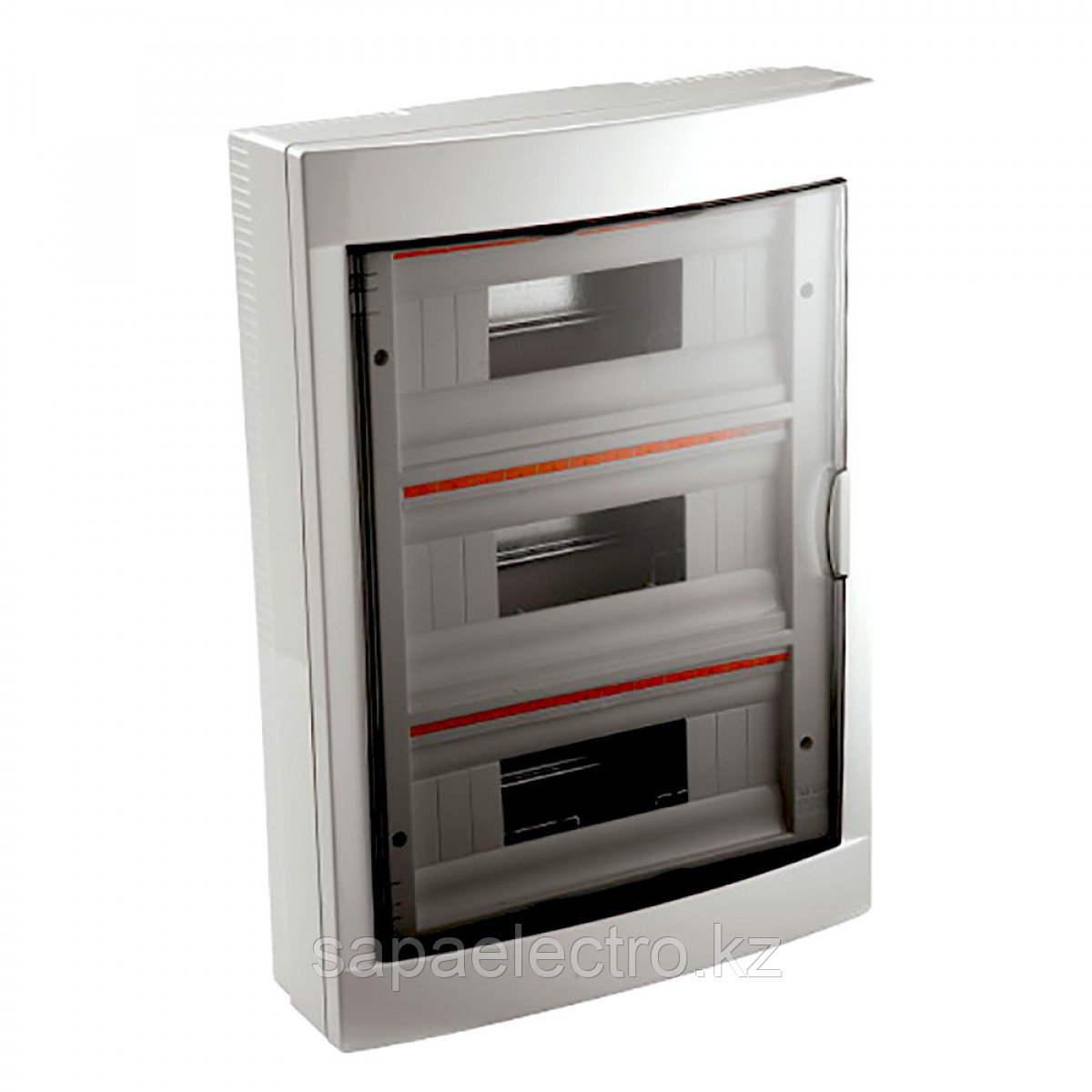

    Щиток навесной, класса II, в пластмассовом корпусе ЩКН II, ЩКН4-II



    Щитки квартирные групповые навесные, класса II, в пластмассовом корпусе ЩКН3-II



    Щитки квартирные учетно-групповые навесные, класса II, в пластмассовом корпусе ЩКН6-II



    Щитки квартирные навесные учетно-групповые, класса II, в комбинированном корпусе ЩКН7

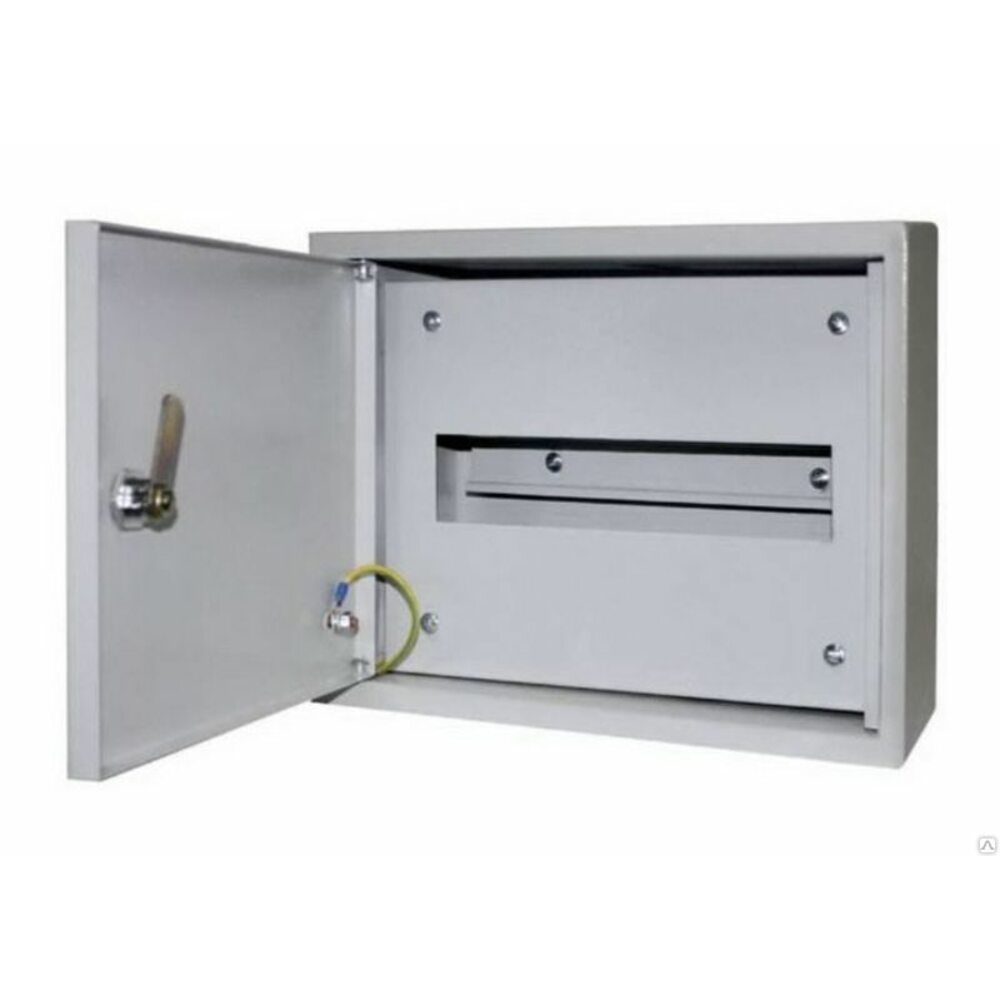

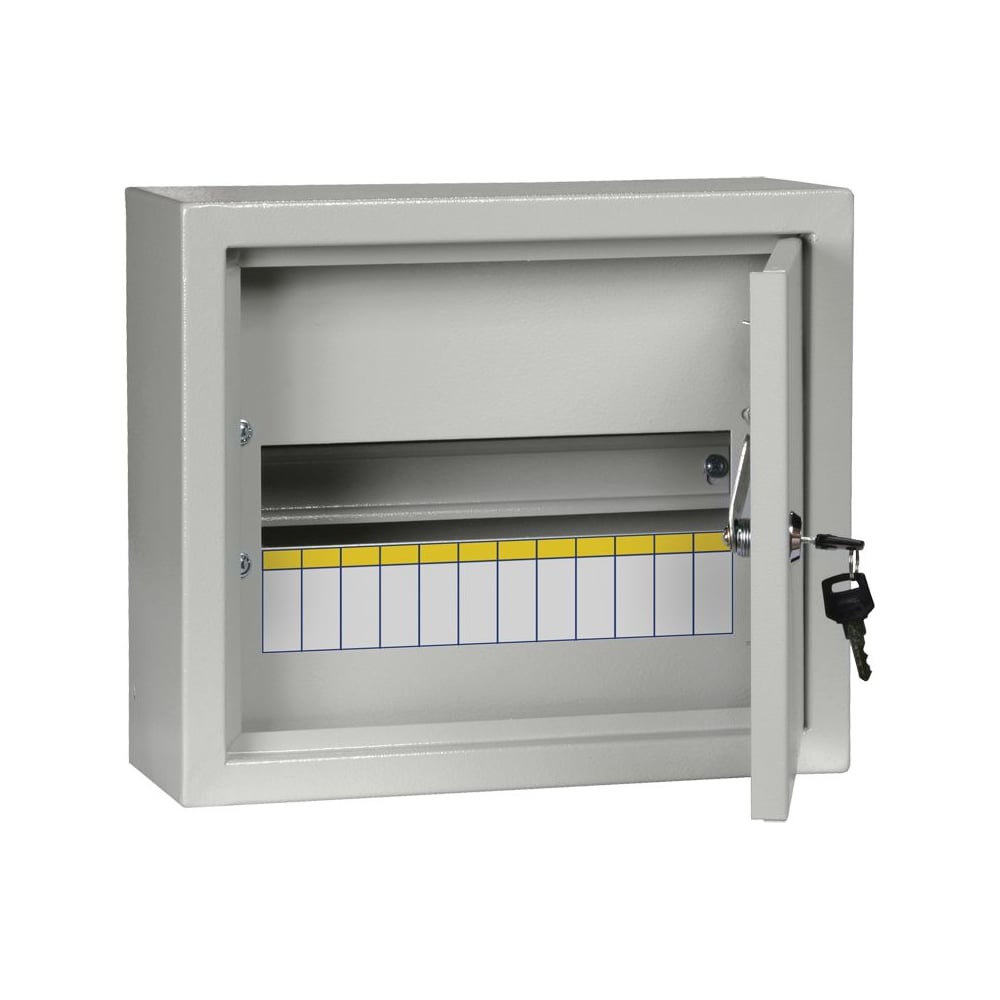

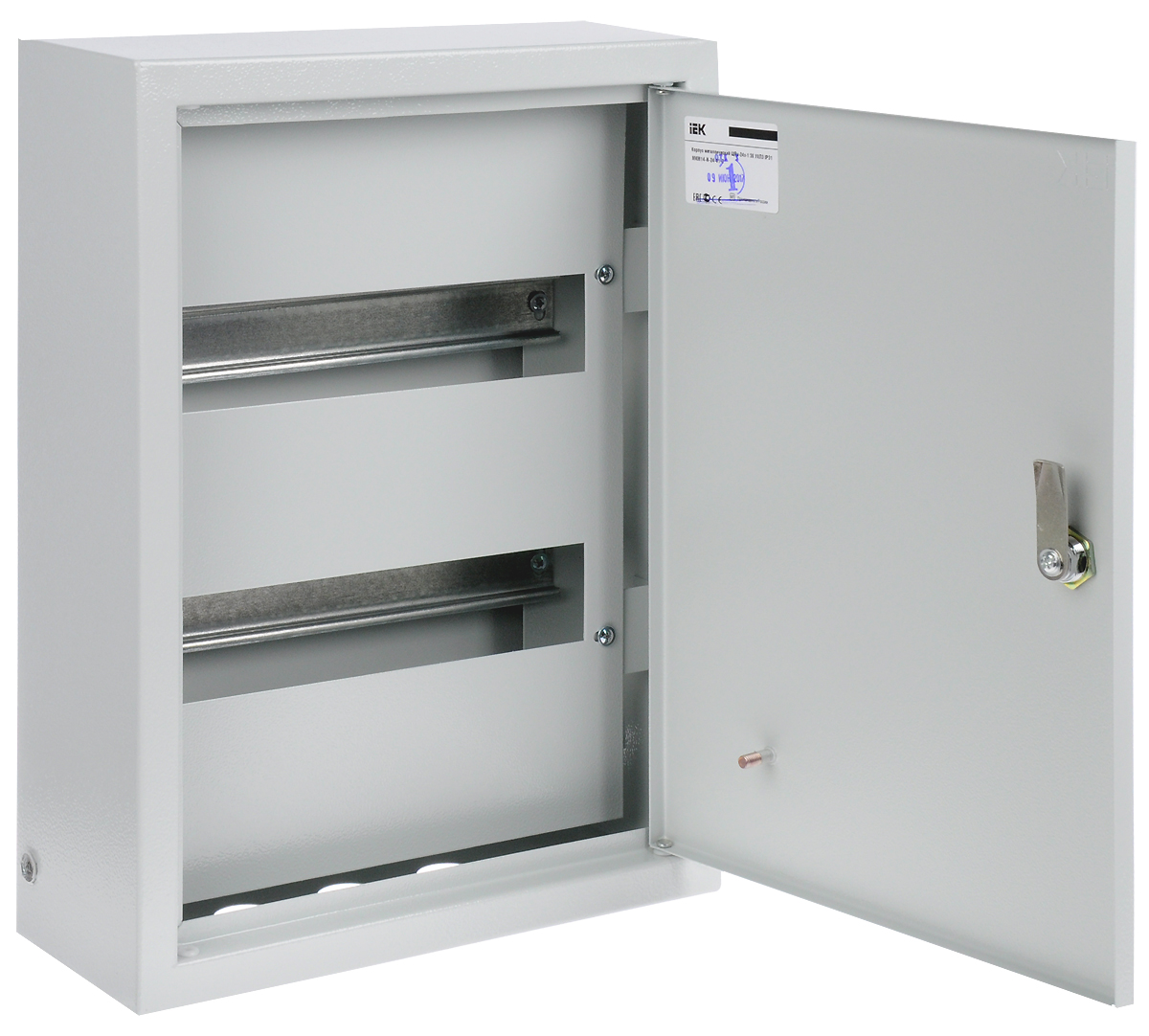

    Щитки квартирные учетно-групповые навесные, класса I, в металлическом корпусе ЩКН5, 3ЩКН



    Щитки квартирные учетно-групповые навесные, класса I, в металлическом корпусе ЩКН8, ЩКН9, ЩКН10



    Щитки квартирные учетно-групповые abb, встраиваемые в нишу, класса II, в пластмассовом корпусе ЩКУ II



    Щитки квартирные учетно-групповые abb, встраиваемые в нишу, класса II, в комбинированном корпусе ЩКУ7



    Щитки квартирные учетно-групповые, встраиваемые в нишу, класса II, в комбинированном корпусе ЩКУ8

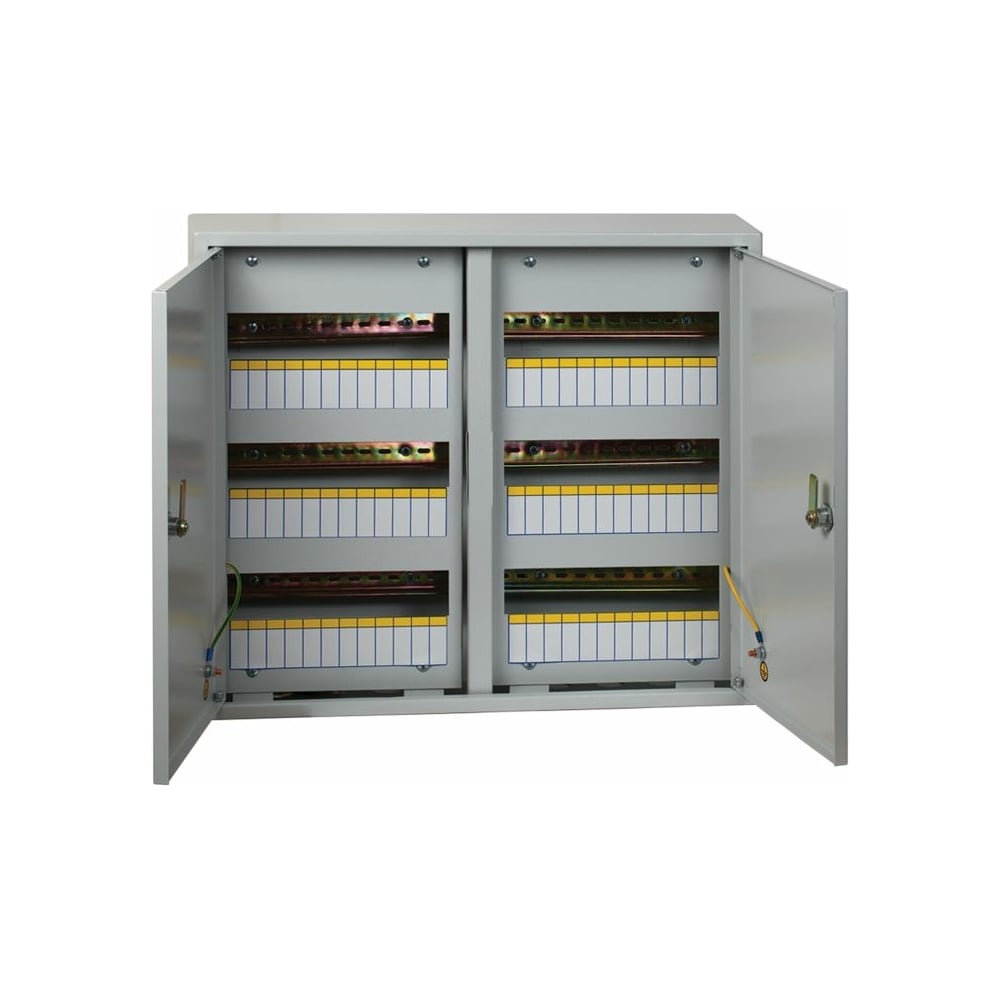

    Щитки квартирные групповые, встраиваемые в нишу, класса I, в металлическом корпусе ЩКУ10



    Фотографии наших работ

  • Электрический распределительный щит

    8 Октября 2019

    Электрический распределительный щит

    Сегодня невозможно представить жизнь человека без использования электричества. Более 40 лет назад внутри жилых зданий функцию защиты выполняли электрические пробки. Они защищали от коротких замыканий или перегрузок мощности подключенных приборов за счет того, что плавкая вставка перегорала под действием недопустимой температуры. Позднее в подъездах появились этажные щитки на несколько квартир на каждой лестничной площадке многоквартирного здания. В щитках работали автоматические выключатели распространенной тогда серии АЕ. Наверняка, каждый видел в этажных распределительных щитах старые автоматические выключатели. У кого-то они до сих пор стоят на страже электропроводки. А некоторые готовы с уверенностью заявить, что щитку уже не один десяток лет, а он до сих пор работает. А исправен ли он на самом деле? В целях надлежащего обеспечения безопасности необходимо постоянно совершенствовать систему электрических защит. Благодаря этому, сегодняшние устройства в распределительном щитке автоматически предотвращают случайно возникающие аварии в электропроводке и оперативно ликвидируют появляющиеся опасности.

    Предлагаем более детально рассмотреть устройства электрического распределительного щита. Каждый еще со школы знает, что напряжение бывает разным: 220В, 380В, однако мы рассмотрим напряжение 220В, так как именно с ним мы чаще всего имеем дело в жилых домах. У электролинии 220В. есть 3 провода: «Фаза», «Ноль» и дополнительный провод заземления.

    Рисунок 1.

    На рисунке 1 представлен самый распространённый вариант схемы подключения, где:

    L – «Фаза».

    N – «Ноль».

    1А, 1Б – входные автоматические выключатели (Автоматы), которые служат для отключения всей сети, в случае ремонтных работ, аварийных ситуаций и т.д. Общий автомат 1А обычно ставится в опечатанных щитах, в то время как 1Б устанавливают в щитах расположенных непосредственно дома, в квартире, и он всегда доступен для отключения сети.

    2 – счетчик электроэнергии

    3 – автоматические выключатели, предназначенные для разделения всей проводки на отдельные группы.

    4, 5 – контактные шины: нулевая шина и шина заземления.

    Остановимся подробнее на каждой из частей общей схемы подключения.

    Автоматические выключатели.

    Главная функция автоматического выключателя – защита электрической сети от перегрузки, короткого замыкания и, как следствие, неприятных последствий в виде возгорания электрической проводки или выхода из строя электроприборов.

    Основные параметры при выборе автоматических выключателей:

    1) Значение тока срабатывания – максимальный ток, – который может идти через автомат, а также порог отключения.

    2) Полюсность – количество полюсов автомата.

    Общие правила выбора автоматических выключателей:

    1) Значение тока срабатывания автоматического выключателя Должна быть меньше чем пропускная способность провода и больше чем среднее потребление на этой группе.

    2) Входной автомат, должен быть 2-х полюсной, чтобы отключать Фазу и Ноль одновременно. Значение тока должно выбираться по тем же правилам, что и любого авт. выключателя.

    Существует много дополнительных параметров Автоматических выключателей, которые для рядового покупателя особой роли не играют. В Эскоре Вы всегда найдете подходящий автоматический выключатель. Рекомендуем серию выключателей, выходящих под маркой CHINT. Это автоматические выключатели DZ47-60 2P C40 или DZ47-60 1P C16.


    Дифференциальные автоматические выключатели.

    Дифференциальные автоматы – это автоматические выключатели, считающие количество «протекаемого тока» в 2-х направлениях. Если появляется ток утечки (разница между входным и выходным током), дифференциальный автоматический выключатель, отключает оба полюса N и L. Также дифференциальный автомат выполняет функции обычного автоматического выключателя.

    От чего же защищает дифференциальный автомат?

    1) От поражения током. (При малейшем токе, который начнёт проходить через человека, дифференциальный автомат обесточит сеть.)

    2) От утечки тока в поврежденном кабеле.

    Обеспечить защиту помогут дифференциальные автоматы, представленные в сети магазинов Эскор. Например, дифференциальный автомат DZ47LE-32 2P С25 30mA .

    Выбор дифференциального автоматического выключателя подвержен тем же правилам, что и обычного. Устанавливается такой автомат обычно на группы розеток и группы влажных помещений.

    Реле напряжения.

    Реле напряжения – это прибор, контролирующий напряжение в случае отклонения напряжения в любую из сторон от заданных параметров. Чаще всего его устанавливают вместе с входным автоматическим выключателем, что обеспечивает полную защиту от скачков напряжения либо на отдельную группу, к которой подключено много дорогостоящей техники.

    В отличие от стабилизатора напряжения, реле напряжения не выравнивает напряжение в сети, а только мгновенно отключает защищаемый участок при повышении или понижении напряжения и автоматически включает его при стабилизации напряжения в сети. Поэтому оно весьма эффективно при аварийных ситуациях, которые возникают в результате обрыва нейтрали, перегрузки, перекоса фаз и т.д. Существуют как 3-х Фазные реле, так и 1-Фазные. Последние всегда найдете на полках наших магазинов, например, реле контроля однофазного напряжения Omix-PD101-AD220.

    Нулевая шина

    Данные шины представлены в разных модификациях и исполнениях, но задача у них одна – группировка всех проводов в один. Использование винтового соединения облегчает монтаж и демонтаж. Например, шина нулевая 6х9 14групп, которую с легкостью можно приобрести в сети магазинов Эскор.

    Шина фазного провода

    Для облегчения монтажа «Фазного провода» часто применяется специальная шина для автоматических выключателей.

    Корпус Щита

    Корпус щита предназначен для установки автоматических выключателей в одном корпусе и правильной организации всех проводов. Они отличаются размерами, материалом исполнения и формой. Щит рекомендуется выбирать с запасом на случай добавления приборов, автоматов и т. д. при возникающей необходимости. Также для установки щита на улице используются металлические и обязательно герметичные корпусы, которые смогут обеспечить внешнюю защиту в любых температурынх и погодных условиях. В наших магазинах представлен широкий выбор корпусов, например, бокс ЩРН-П-8 для 8-и авт.выкл. наружной установки (200х184х95).

    Доверьте свою безопасность и комфорт во время подбора элементов для электрического распределительного щитка Эскор!

    Ждем Вас за покупками!

    Искренне Ваш,

    Эскор.

    Электрический щит и разновидности электрощитов

    Люди, которые часто имеют дело с электрическими щитами, успели заметить, насколько разными они могут быть. Но чаще всего понять, для каких целей служит отдельно взятый щит можно, если знать, что означают буквенные коды на его коробке. В этой статье будут рассмотрены самые популярные типы этого оборудования, а так же цели и задачи, которые выполняет каждый отдельный тип электрического щита.

    Что вы узнаете

    Этажный щиток (ЩЭ)

    Чуть ли не самый распространённый вид данных устройств, с которым знаком любой житель коммунальной квартиры. Такие щитки ставят почти во всех жилых многоэтажках по одному на каждый этаж. Как не трудно догадаться, это устройство отвечает за подачу электричества в квартиру и охраняет всю технику на этаже от неожиданных скачков напряжения.

    Обычный этажный щиток состоит из трех частей (камер):

    • Абонентская камера, в которой находятся защитные предохранители
    • Камера учета, в которой стоят счетчики электроэнергии
    • Слаботочная камера, в которой находятся устройства для обслуживания проводного интернета, кабельного телевидения и т.д.

    Читайте также Как подключить интернет на даче

    Квартирный щиток (ЩК)

    Очень часто квартирные щитки используют как замену этажному аналогу. Назначение у этого щита почти такое же, но пара исключений все же есть.

    Во-первых, через квартирный щит можно быстро и без лишних усилий обесточить квартиру. Так же с его помощью можно отключить электричество в какой-либо отдельной комнате (в зависимости от того, какие выключатели стоят в щитке).

    Во-вторых, в отличии от этажных, в квартирных щитках гораздо реже устанавливаются счетчики электропитания. Эта мелочь может вызвать некоторые пререкания (а в иногда и серьезные разбирательства) между вами и компанией, обслуживающей ваш дом.

    Щит освещения (ЩО)

    Как нетрудно понять из названия, этот тип щитков предназначен для контроля осветительных приборов. Такие устройства очень часто используют в нежилых зданиях больших габаритов. В качестве примера можно привести торговые центры, продовольственные гипермаркеты, производственные цеха, офисные центры и т.д. Если сильно упрощать, то щит освещения — это аналог обычного выключателя, и используется он в большинстве случаев для тех же целей. Так же, как и в любом другом типе щитка, в ЩО могут быть установлены предохранители и счетчики питания. Самой распространенной моделью этой категории является утапливаемый щит освещения с выключателем (УОЩВ) — встраиваемая в стену коробочка, которую легко можно замаскировать.

    Щит управления (ЩУ)

    Данный тип электрощитов чаще всего устанавливается на промышленных предприятиях. В отличии от своих младших собратьев, щит управления имеет сложное устройство и используется в самых различных целях (контроль вентиляционной системы, дистанционное управление электродвигателем). В зависимости от предназначения данный тип щитов не имеет определенного типоразмера. Как правило, это шкафчик внушительных габаритов со множеством переключателей внутри.

    Щит автоматики (ЩА)

    Так же, как и щит управления, это устройство отвечает за контроль сложных систем. Но в отличии от него производит контроль автоматически.

    Щит автоматики оснащен множеством датчиков и контроллеров, которые отслеживают самые разные показатели. Исходя из этих показателей, устройство само может отключать или включать отдельные системы, или действовать по заранее написанной для него программе.

    Прибор используется для множества различных задач. При этом, для разных случаев используются разные модели щитов. Например, ЩА для парового котла не может использоваться для управления вентиляционной системой.

    Аварийный (автоматический) ввод резервного питания (АВР)

    Электрический щит, который подает электричество в систему при нарушениях работы основного питания. Этот тип щитов является самым распространенным и используется практически в любой электросети. Если в систему прекращает поступать электричество, АВР переключает её на запасной источник питания (другой канал подачи электричества или аварийный генератор, на котором система будет работать до устранения неполадки).

    Чаще всего используются два подтипа щитов АВР:

    • Приоритетный, в котором основным может быть только один из каналов питания
    • Бесприоритетный, где основным может быть любой из каналов питания в разные промежутки времени

    Вводное распределительное устройство (щит ВРУ)

    Так же очень популярный тип электрощитов. Как правило, такое оборудование устанавливают в жилых помещениях или производственных цехах. Щит ВРУ принимает и распределяет электричество по множеству более мелких каналов питания. В обычной многоэтажке этот щит стоит на первом этаже или в подвале и распределяет питание по всем этажным щитам.

    Главный распределительный щит (ГРЩ)

    Как правило, этот электрощит является самым мощным на объекте, и, как следствие, питает электричеством весь объект. Если рассматривать цепочку электропередачи в любой системе, то получится примерно так:

    1. ГРЩ
    2. ВРУ
    3. ЩА/ЩУ/ЩЭ/ЩО

    Видео про Электрические щиты

    Как собрать электрический щиток на 220 и 380 в своими руками в частном доме, квартире и гараже с автоматами и узо

    Как собрать схему электрического щитка

    Сборка квартирного пластикового электрощитка из нескольких автоматов производится на месте установки, но при сборке схемы электрощита для частного дома, состоящей из большого количества аппаратуры, это удобнее сделать на столе.

    Для соединения верхних клемм автоматов в распределительном щите для электропроводки удобно применять специальные гребенки. Они выпускаются одно, двух или трехполюсные. Это зависит от количества фаз электросхемы РЩ.

    Порядок и правила монтажа всех видов электрощитов и сборки электросхемы своими руками от этого не меняются:

    • при подключении автоматов и устройств защиты электрощита в доме подходящие провода присоединяются сверху;
    • в одну клемму не подключаются более двух проводов, жилы разного сечения или жёсткий и гибкий провод;
    • сечение перемычек выбирается равным или большим сечению кабелей.
    • провода отличаются по цвету изоляции — нулевые синие, а фазные коричневые.

    При минимальном опыте электромонтажа собрать электрощиток своими руками можно без особых проблем:

    • Согласно электросхеме расставляется аппаратура. Есть два варианта расположения – по значимости (вначале все вводные, затем УЗО и т.д.) и по направлениям.
    • Отмечаются места для установки шин-гребенок, и отрезается нужная длина. Торцы гребёнок закрываются заглушками.
    • С нижних клемм вводного автоматического выключателя «раздаётся» фаза и ноль на аппаратуру, подключенную после него. Для этого отрезаются куски проводов нужного цвета и сечения такой длины, чтобы перпендикулярно, без натяжения входили в клеммы.
    • Раздачу фазы и ноля можно сделать перемычками из отрезков провода ПВ3 соответствующего цвета.
    • Выполняется подключение собранного электрощита. При монтаже на месте установки присоединяется подходящий кабель, а при сборке распределительного щита на столе с помощью куска кабеля и вилки. Включается вводной автомат, а затем и все устройства защиты. Проверяется исправность УЗО нажатием кнопки «Тест».
    • Тестером проверяется наличие напряжения на клеммах, к которым подключаются отходящие кабеля.

    Ввод кабелей в щиток

    Ввод кабелей в щиток

    Заведение основных кабелей в электрический щиток требует времени и внимания. От правильности проведенной процедуры зависит последующая разводка проводов в щитке и конечный сбор.

    Заводские приборы стандартной комплектации изготавливают так, чтобы заводить кабели было удобно. Сверху и снизу предусмотрены отверстия, чтобы ввернуть провод, достаточно надавить на перфорацию пальцем. Классический диаметр рассчитан на трубы 1,6 и 2 см в поперечном сечении.

    В навесной электрический щиток завести кабели просто

    Важно хорошо зафиксировать корпус и поочередно проводить трубы. Если щит встраиваемый, следуют пошаговой инструкции (порядок действий зависит от типа прибора)

    Основание крепится на алебастр и выравнивается.

    В дешевых щитках отверстия часто отсутствуют. Прорезать необходимо самостоятельно

    Важно не повредить внутренние элементы

    Не рекомендуется оставлять внутри щитка длинный «хвост». Провода необходимо обрезать до нужного размера, это облегчит последующий монтаж УЗО и других устройств.

    Как защищают автоматы

    Автоматические выключатели (автоматы) подбираются по рабочему току, который определяется суммарным током потребления устройств соответствующей группы. Чтобы определить ток, нужно сложить все мощности электробытовых приборов, подключенных к данной линии и разделить на 220V. Автоматический выключатель выбирается с некоторым запасом, чтобы он не отключался по перегрузке. Например, при общей мощности 6,6 кВт (6600Вт), если разделить на 220V, то получится 30А.

    Выпускаются автоматы с такими номиналами по току: 6А, 10А, 16А,20А, 25А, 32А, 40А, 50А и 63А. Исходя из расчетов, больше подходит автомат с рабочим током 32А, его и нужно установить.

    Основной процесс

    Шаг 1 – Создаем схему

    Для начала Вы должны создать схему подключения всех автоматов, счетчика и распределительных шин для того, чтобы быстро и правильно собрать распределительный щиток в квартире (либо загородном доме). На данном этапе необходимо также самому выбрать наиболее подходящее место для установки каждого изделия на DIN-рейке. Чем компактнее и логичнее будут расставлены автоматы, тем Вы больше сэкономите соединительных проводов и сделаете бокс удобным для обслуживания.

    К Вашему вниманию пример того, как должна выглядеть схема сборки распределительного щита в квартире на 220В:

    В Вашем варианте может быть все в корне по-другому, и это не будет свидетельствовать о том, что схема составлена неправильно. В каждом индивидуальном случае собрать распределительный щит можно по-своему.

    Шаг 2 – Подготавливаем материалы и инструменты

    Среди инструментов Вам обязательно потребуются:

    • мультиметр (чтобы прозвонить проводку после подключения всех элементов).
    • набор отверток (закручивать винтики на клеммах).
    • инструмент для снятия изоляции либо, в крайнем случае, монтажный нож электрика.
    • шуруповерт (крепить бокс к стене)

    Что касается элементов схемы, тут все Вы сами должны выбирать, в зависимости от суммарной нагрузки на электропроводку, напряжения в сети (1 либо 3 фазы) и разветвленности созданной схемы. Мы же рекомендуем Вам ознакомиться со следующим блоком статей, которые тесно связаны с самостоятельной сборкой распределительного щита:

    Ознакомившись с данными статьями можно идти в магазин за подходящей автоматикой и материалами, после чего останется только собрать распределительный щит своими руками.

    Шаг 3 – Собираем электрощит

    Вот мы и подошли к наиболее важной части статьи. Теперь, когда Вы уже знаете, из чего будет состоять «начинка» бокса и как осуществлять выбор каждого из изделий, можно переходить к сборке

    Сразу же следует отметить один очень важный нюанс – Вы должны согласовать с представителями энергосбыта, кто будет устанавливать электросчетчик. Если Вам разрешат его установить самостоятельно, можете составить соответствующий акт и идти приступать к работе.

    Пошаговая инструкция по монтажу электрического щита выглядит следующим образом:

    1. Повесьте корпус на стену (либо установите в подготовленную нишу).
    2. Заведите в распределительный щиток вводные провода и те, которые идут от каждой комнаты/мощных электроприборов.
    3. Зачистите жилы для качественного присоединения к клеммам.
    4. С помощью саморезов закрепите внутри корпуса DIN рейку, которая будет служить креплением для сборки всей «начинки».
    5. Закрепите все автоматические выключатели, УЗО и даже счетчик (если его крепления соответствуют) на установленной планке. Тут все просто, конструкция щита включает в себя специальный фиксатор, который быстро и без усилий защелкивает изделие на рейке.
    6. Установите нулевую и заземляющую шину.
    7. Нарежьте соединительные провода на подходящие отрезки.
    8. Соедините между собой все элементы согласно схеме. Не забываем, что вводные фаза и ноль для автоматических выключателей и УЗО обязательно должны заводиться к верхним клеммам. О том, как соединить автоматы в щитке, мы рассказали в отдельной статье.
    9. Тщательно проверьте качество сборки распределительного щита, при необходимости еще раз подтяните винты на всех клеммах.
    10. Пригласите представителя энергосбыта для того, чтобы он выполнил опломбировку электросчетчика.
    11. Проверьте правильность выполненных работ, включив вводной автомат.

    Если же после того, как Вы включили электроэнергию, не появился характерный запах горелого, не возникло искрение и не произошло срабатывание УЗО, значит, все электромонтажные работы выполнены правильно.

    Наглядный видео урок всего основного процесса:

    Напоследок рекомендуем ознакомиться с некоторыми простыми советами, которые помогут более правильно собрать распределительный щит в квартире и частном доме.

    Составление схемы

    Современные системы электроснабжения предусматривают использование трехжильного кабеля, где один провод — фаза, а остальные — земля и ноль. Учитывая растущую мощность приборов, также необходимо разделение на группы, что позволяет увеличить срок эксплуатации проводки. Руководствуясь данными принципом, переходят к составлению схемы щитка.

    В обязательном порядке на входной кабель устанавливается устройство защиты, которое обезопасит внутреннюю сеть от перенапряжения. Затем устанавливают реле напряжения для контроля скачков в сети, после чего переходят к монтажу групп и отдельных линий. Стоит отметить, что для мощных приборов кроме выключателей используют дополнительные УЗО или диффавтоматы. Подобная организация домашней электросети не только безопасная, но и удобная. При надобности, можно выключить автомат и отключить стиральную машину. Также можно отключить УЗО и обесточить всех потребителей, входящих в глобальную группу.

    Сборка и монтаж щитка на стене

    Монтаж электрощитка на стене делается двумя способами — наружный, или накладной и внутренний, или врезной. После установки коробки на место производится сборка электрощита.

    Наружное крепление

    Это более простой способ, но менее эстетичный. Кроме того, есть опасность механического повреждения щита в процессе эксплуатации. Производится такая установка следующим образом:

    • пустая коробка без наружной крышки прикладывается к стене и через крепёжные отверстия отмечают места установки дюбелей;
    • в отмеченных местах в стене сверлятся отверстия и забиваются пластмассовые части дюбелей;
    • коробка прикладывается к стене и в крепёжные отверстия забиваются дюбеля.

    Watch this video on YouTube

    Если щит большой и металлический, то вместо пластмассовых дюбелей используются анкерные болты.

    Внутренняя установка

    Внутренняя установка сложнее, но результат получается более качественным:

    • коробка прикладывается к стене, и отмечаются её контуры и места входа кабелей;
    • углошлифовальной машинкой или перфоратором вырезается углубления для установки электрощита и подходящих кабелей;
    • дюбелями или анкерными болтами шкаф крепится в месте установки;

    После установки, сборки и подключения щели вокруг распредщитка заполняются шпаклёвкой, цементом или монтажной пеной. Собрать такой электрощиток можно своими руками или приобрести готовый.

    Важно знать

    Для начала следует объяснить Вам, какие бывают электрощиты для применения в домах и квартирах. Предоставленная информация поможет вам правильно выбрать электрический щит для квартиры или дома.

    Так называемые «боксы», в которых устанавливается вся защитная автоматика и электросчетчик, могут быть представлены в следующих разновидностях:

    • Материал изготовления: пластик либо металл. Первый вариант более практичен, т.к. имеет небольшой вес и эстетически привлекательный внешний вид щита. Что касается металла – он надежнее и долговечнее.
    • Способ крепления: накладные и встраиваемые. Соответственно для последних необходимо изготавливать специальную нишу в стене, но в то же время они не занимают свободное пространство в комнате. Установка встраиваемых распределительных щитков сложнее, но в то же время они чаще используются при монтаже скрытой электропроводки. Накладной вариант крепится к стене дюбель-гвоздями либо саморезами, что заметно облегчает монтажные работы.

    Также следует рассказать о наиболее качественных производителях «боксов». Так как Вы в любом случае будете покупать щиток в магазине, рекомендуем отдавать предпочтение следующим фирмам: ABB (АББ), Legrand (Легранд), IEK (ИЕК), EKF, Schneider Electric (Шнайдер Электрик). Данные производители заняли устойчивое положение на рынке и стали эталоном качества для большинства профессиональных электриков.

    Преимущество выбора продукции этой лидирующей четверки заключается в следующем:

    • качественные материалы изготовления (если пластик, то термостойкий), если металл, все сварочные и клепанные соединения выполнены аккуратно;
    • стоимость ненамного выше, чем у моделей среднего качества;
    • в комплекте идут вспомогательные детали для сборки распределительного щита, которые бы пришлось покупать отдельно: нулевая шина и заземляющая, наклейки с обозначениями, крепежные винтики.

    Ну и последнее, о чем хотелось бы рассказать перед предоставлением инструкции — из чего состоит вводной распределительный щиток в квартире (частном доме).

    Основные составляющие это:

    1. Сама коробка с дверцей.
    2. DIN-рейка (на нее осуществляется крепление всей автоматики).
    3. Распределительные шины (PE и N) для соединения всех заземляющих и нулевых проводников.
    4. Группа автоматических выключателей с УЗО (либо совмещенный вариант – дифференциальный автомат).
    5. Счетчик электроэнергии.
    6. Провода для соединения всех элементов схемы.

    Тут следует отметить, что для выбора соединительных жил лучше заблаговременно рассчитать сечение по мощности и току, чтобы самостоятельно подобрать наиболее подходящий диаметр проводника. По поводу автоматики отдельная тема, однако, мы уже рассматривали, что лучше выбрать: дифавтомат или УЗО, информация будет для Вас полезной.

    Если сказать кратко и простыми словами, то соединение автоматов в щитке выполняют медным одножильным проводом с однопроволочной жилой (монолитной). При использовании проводов с многопроволочными (гибкими) жилами – та часть, которая зажимается в клеммниках автоматов, УЗО и прочего должна быть обжата или залужена припоем и паяльником. Это нужно для того, чтобы клеммник при затяжке не расплющил проволоки и со временем не ослаб контакт. Провода можно использовать типа ПВ-1, ПВ-3 или отдельные жилы извлеченные с ВВГ, ПВС и прочих (этот вариант хуже). Сечения соединительных проводов выбирать из таблицы допустимых длительных токов (ПУЭ табл. 1.3.4., см. Главу 1.3 ПУЭ)

    С ознакомительной частью разобрались, переходим к инструкции, которая поможет собрать распределительный щит в доме своими руками.

    Очень интересная видео инструкция по данной теме:

    Как выбрать хороший электрощит?

    Качество и надежность электрощита в доме зависят в основном от качества аппаратуры, но то, каким будет распределительный щиток, тоже имеет значение.

    Есть разные виды квартирных электрощитов. Выбор зависит от количества модулей и конкретных условий. Предпочтение следует отдавать пластиковым щитам, обладающими следующими качествами:

    • внутри установлена металлическая, а не пластмассовая DIN-рейка — такая планка обеспечивает более надёжное крепление защитной аппаратуры;
    • откидывающаяся крышка — дополнительно защищает автоматы от случайного включения и механических повреждений;
    • есть клеммник для заземляющих проводов — при его отсутствии и наличии заземления клеммник придётся устанавливать дополнительно.

    При значительном количестве аппаратуры предпочтение следует отдать коробкам, внутри которых есть рама с установленными на ней DIN-рейками. Если 2-3 автомата легко смонтировать в установленном распредустройстве, то подключить 5-10 и более затруднительно. В этом случае рама вынимается, монтаж и подключение производятся на столе, и она устанавливается обратно.

    Watch this video on YouTube

    Как выбрать модульное оборудование в электрический щит

    Аппаратура, устанавливаемая в электрощит, выбирается в первую очередь по общему току устройств, подключаемых после конкретных устройств защиты.

    Ток автоматов защиты должен обеспечивать работу всех электроприборов одновременно, но не превышать допустимый ток для проводки.

    Например, общая мощность электроприборов — 5кВт. Общий ток этих приборов составит по формуле номинальный ток автомата не должен превышать это значение, иначе появляется опасность перегрева кабелей и выхода их из строя.

    Допустимый ток УЗО и реле напряжения для надёжности выбирается больше тока автомата защиты, который находится с ним в одной цепи.

    Кроме того, в собранный электрощит устанавливаются розетки, амперметры, пускатели для включения электроотопления и другое оборудование.

    Наладка и эксплуатация щита

    После сборки электрического щитка и установки электрощита в квартире все выключатели устанавливаются в положение «отключено» и начинаются пусконаладочные работы:

    • Перед проверкой щитка необходимо подключить электрические устройства – розетки, выключатели, светильники и мощные потребители.
    • Подается напряжение на электрический щиток и тестером проверяется правильность подключения фазы и нуля.
    • Включаются УЗО и дифавтоматы, затем нажатием кнопки «Тест» проверяется их работоспособность.
    • Тестером проверяется напряжение на выходе автоматов защиты.
    • Включаются мощные электроприборы. Должны отсутствовать искрение и нагрев аппаратов.
    • В розетках проверяется напряжения.
    • выполняется проверка освещения.
    • в таком режиме электрический щит должен поработать несколько часов.
    • Если в доме живут маленькие дети, то распределительный щиток закрывается на замок.

    При успешных испытаниях после установки электрического щитка в квартире, он закрывается крышкой с наклеенной схемой электрического щитка. Если в процессе наладки схема электрощита изменяется, то это отмечается на чертеже.

    Все пустые места в крышке после того, как сборка электрощита завершена, закрываются заглушками.

    Распределительный щиток — это не конструкция типа «поставил и забыл». После монтажа распределительных щитов они требуют периодического контроля:

    • Через месяц эксплуатации распределительный щиток открывается и в нём поджимаются клеммы.
    • Взрослым жильцам квартиры необходимо рассказать о правилах эксплуатации электрического распределительного щитка и порядке действий при срабатывании защиты.
    • Раз в месяц проверка исправности УЗО и дифавтоматов, устанавливаемых в распределительные щиты, повторяется.

    Собрать электрощиток самостоятельно может даже начинающий электромонтёр. Поэтому монтаж электрощитка доступен любому человеку, находящемуся в «дружеских» отношениях с отвёрткой и плоскогубцами.

    Типы электро-щитков

    Производитель выпускает различные виды щитков, как для внутренней, так и для наружной установки. Щитки для наружной установки крепятся дюбелями непосредственно к стене здания. Если поверхность из дерева (пожароопасная), то между поверхностью и щитком помещается не горючий материал, например, асбест. Подобные щитки устанавливают в местах, где они не мешают нормальной жизнедеятельности человека. Тем не менее, место должно быть доступным и удобным для эксплуатации. Наружный щиток возвышается над поверхностью стены на 12-18 см и этот фактор обязательно необходимо учитывать при определении места установки.

    Щиток для внутренней установки предназначен для установки в специально подготовленную нишу. Подобный вид щитков всегда находится на одном уровне с поверхностью, поэтому, не представляет никакой опасности для нормальной жизнедеятельности.

    Корпус щитка изготавливается либо из металла, либо из пластика. Размер можно подыскать под любые конкретные условия.

    Как правило, выбирают щиток соответствующего размера. В нем должны свободно уместиться все автоматические выключатели, все УЗО и при этом должно быть достаточно места для размещения проводов. Кроме этого, ничего не должно мешать подключению.

    Очень важно заранее определиться с количеством автоматов и подбирать электро-щиток соответствующих габаритов. При этом, не следует забывать о том, что возможно расширение электрической сети

    В данном случае, в щитке должно остаться место, как минимум, для двоих автоматов.

    Технические требования

    Существуют требования, касающиеся электрических щитов и их монтажа:

    1. Щитки должны заполняться с учетом технической документации. Там указано количество УЗО. которое нельзя превышать.
    2. На изделии должен быть знак электрической безопасности с указанием номинального напряжения.
    3. Щит должен быть произведен из негорючих материалов. Его покрытие не должно проводить ток. В продаже есть изделия из металла и пластика, окрашенные специальной краской.

    На проводах должна присутствовать маркировка снаружи и внутри. Она обозначает группу элементов. Для этого используют бирки.
    К клеммным колодкам заземления и нуля подключают по одному проводу на каждую из клемм. Шины помечают черным цветом для фазы и синим — для нуля.
    Автоматы соединяют друг с другом шинопроводником.

    Дверь и корпус должны быть заземлены. У изделия в паспорте непременно указывают тип щита, класс, уровень защиты, указания, касающиеся установки, мер предосторожности.
    В доме, построенном из древесины, внутренняя проводка запрещена. Чаще всего провода размещают в металлорукаве или трубах.

    Соблюдение описанных выше требований позволяет без усилий осуществить установку подобного щитка в любой квартире или доме .

    Принципы распределения потребителей электроэнергии по группам

    Для удобства обслуживания, потребители распределяют на группы, каждая из которых отключается отдельным автоматом, устанавливаемым в электрический распределительный щиток.

    В щитках по группам электрические сети делятся по разным критериям:

    • По силе тока. Отдельным мощным автоматом отключаются электроплиты и электроотопление, и маломощным освещение. Это делается потому, что номинальный ток автоматического выключателя, к которому подключается плита, выше допустимого тока для кабеля, проложенного в сети для освещения. Поэтому этот автомат не сможет защитить данный провод.
    • По направлениям. Электропроводка, идущая в разные части квартиры или в дом и гараж отключаются отдельными автоматами для удобства эксплуатации.
    • По функциям. Розетки и освещение, внутреннее освещение и наружное, рабочее освещение и аварийное.

    Watch this video on YouTube

    Необходимо ли УЗО?

    УЗО или дифференциальный автомат, устанавливается для защиты людей от поражения электрическим током.

    Эти приборы работают по принципу сравнения токов в нулевом и фазном проводах. В исправной сети эти величины равны. При нарушении изоляции между частями электрооборудования, находящимися под напряжением и заземлённым корпусом или прикосновении к таким деталям человека, это равенство нарушается, что вызывает срабатывание защиты.

    Отличаются такие приборы по току срабатывания и подключаются одно на весь дом или несколько, по одному в каждой части электросхемы.

    Разница между УЗО и дифференциальным автоматом в том, что дифавтомат совмещает функции УЗО и автомата защиты. Он дороже, чем эти оба этих прибора вместе, но занимает в щитке меньше места.

    Установка реле напряжения

    Все бытовые электроприборы и электроника рассчитаны на напряжение 220В. Но при авариях в электросети — перегорании нулевого провода, замыкании между нулевым и фазным проводами и в других случаях, оно может возрастасти до 380В, что приводит к выходу аппаратуры из строя.

    Падение напряжения ниже допустимых пределов также опасно — если телевизор или компьютер просто не включатся, то компрессор холодильника и кондиционера перегорит.

    Для предотвращения подобных ситуаций устанавливается реле напряжения РН.

    В отличие от УЗО, такое устройство необходимо только одно, с номинальным током не меньше, чем у вводного автомата.

    Watch this video on YouTube

    Как рассчитать количество мест в электрическом щите

    В современные щитки аппаратура устанавливается на DIN-рейку. Это фигурная стальная, реже пластмассовая, планка, на которую устанавливаются автоматы и другие приборы. В основании этих устройств есть специальные пазы и защёлки, которыми они крепятся к рейке.

    Ширина всех автоматов, УЗО и других устройств защиты, устанавливаемых на DIN-рейку, стандартная и измеряется в модулях. Размер одного модуля равен ширине однополюсного автомата.

    Для определения количества мест в щитке необходимо:

    • составить схему электрощита;
    • по этой схеме написать список всего устанавливаемого оборудования с указанием ширины в модулях;
    • посчитать общую ширину всех приборов.

    Компоненты электрического щита

    Распределительный щит состоит из множества устройств. Для надежной эксплуатации домашней электросети и защиты бытовых приборов, необходимо использовать автоматические выключатели, УЗО и диффавтоматы, реле контроля напряжения, шины и многое другое.

    Автоматические выключатели

    Приборы для автоматической защиты линии, которая к ним подключена. Они разрывают цель электропитания в том случае, если значение тока в линии значительно выше номинального параметра. Также предусмотрена защита от нагрева кабеля.

    УЗО и диффавтоматы

    Устройство защитного отключения (УЗО) отключает нагрузку, если появляются токи утечки. От них, в первую очередь, может пострадать человек. Также утечка негативно влияет на проводку, в результате чего провода могут нагреваться и возгорать.

    Дифференциальный автомат — защищает от коротких замыканий, перегрузок, а также утечек тока. Его часто применяют вместо сочетания пары УЗО и обычного автомата. Главным преимуществом является защита от КЗ.

    Реле контроля напряжения

    Прибор используется для измерения входящего напряжения и поддержания заданного показателя. В случае резких скачков в сети, устройство отключает подачу электричества. Электрическая цепь замыкается только после восстановления показателя и выдержки времени. Основное назначение — защита электроприборов от скачков напряжения.

    Шины заземления и зануления

    Шины для заземления и нуля используют для удобства монтажа, а также соответствия щитка всем правилам ГОСТа и ПУЭ. Число DIN реек зависит от количества автоматов и других модулей, поэтому необходимо заранее составить схему монтажа.

    Гребенчатая шина

    Используется вместо перемычек из кабеля, которые раньше самостоятельно делались электриками. Гребенка выглядит как цельная пластина с торчащими зубьями и предназначена для подключения автоматов, стоящих в одном ряду.

    Прочее оборудование

    В качестве дополнительного оборудования в распределительном щитке используют модульные контакторы, выключатели нагрузки, розетки на DIN рейку, таймеры и многое другое. Остальные приборы увеличивают удобство управления сетью электропитания.

    Правильный выбор автоматов

    В электро-щитке может быть установлено три вида электрических аппаратов:

    • Автоматические выключатели (автоматы). Включение и отключение осуществляется вручную, а при наличии короткого замыкания, автомат срабатывает автоматически.
    • УЗО (устройство защитного отключения). Эти устройства реагируют на повышенные токи утечки и отключают линию при подобных условиях.
    • Диф-автомат (дифференциальный автомат). Этот аппарат, который способен защищать линию, как от коротких замыканий, так и от повышенных токов утечки.

    Так называемые, диф-автоматы могут заменить УЗО и автоматический выключатель. Особенно это актуально при недостатке места.

    Из-за того, что диф-автоматы гораздо дороже простого автомата и УЗО вместе взятых, устанавливается именно два аппарата – автоматический выключатель и УЗО. К тому же, в аварийных режимах имеется возможность определить, из-за чего именно проблемы. Если это короткое замыкание, то срабатывает автомат, а если где-то утечка, то срабатывает УЗО. Если сработает диф-автомат, то вряд ли удастся установить истинную причину. В данном случае, придется искать причину, вооружившись приборами.

    Основные ошибки при монтаже

    • Гибкий многожильный кабель без гильз на концах — слабое место в электричестве. Со временем качество контакта ослабевает, соединение начинает греться и вызывать неполадки.
    • Изоляция кабеля попадает в клемму, а в моменты высоких нагрузок нагревается и плавится.
    • Жилы разного сечения на один автомат — это неизбежно приводит к плохому контакту, перегреванию провода и даже пожару.
    • Пайка концов — старый и не достаточно надежный способ соединения проводов. Для соединения используются только подходящие наконечники.

    Обязательно выполняйте обжим многожильного провода или используйте жесткий одножильный кабель.

    Конечный монтаж

    Шина нулевая на Дин-рейке

    Распределительный щит для электропроводки в квартире или частном доме собирается после закрепления и проверки работоспособности модульных элементов. Электропитание снова отключают. Установленные на рейку детали помещают в корпус, закручивают шурупы (обычно по бокам, в центре).

    Фиксируются основная и заземляющая нулевая шина

    При укладке проводов собираются в пучки (важно не допускать скручиваний, переплетения). Защитные монтируются к шине РЕ

    Последовательность включения должна соответствовать схеме электрического щита. Каждая шина маркируется (ноль, фаза, заземление).

    Проводится контрольное сравнение получившейся конструкции с первоначальной схемой электрощитка.

    Основы распределительных щитов, распределительных устройств и щитов

    Основы распределительных щитов, распределительных устройств и щитов

    Гарт Стивенс, PE

    Статья 240 Национального электротехнического кодекса (NEC) касается защиты от перегрузки по току и отмечает, что все электрические проводники должны быть защищены. Устройства защиты от перегрузки по току (OCPD) состоят из предохранителей и автоматических выключателей.

    Оба были запатентованы Томасом Эдисоном — автоматический выключатель в 1879 году и предохранитель в 1890 году. Хотя плавкие предохранители были первыми OCPD, которые широко использовались в домах и коммерческих зданиях, автоматические выключатели также имеют богатую историю защиты электрических установок и сегодня очень распространены. В этой статье рассматриваются основы щитов, распределительных щитов и распределительных устройств, которые представляют собой три основных варианта организации, размещения и использования OCPD. Для простоты при обсуждении OCPD здесь будут упоминаться только прерыватели.

    Провода соединяют выключатели с электрическими нагрузками, которые они питают.Каждый из трех типов снаряжения имеет уникальные характеристики, и в различных ситуациях каждый из них предпочтительнее других.

    Garth Stevens, PE

    В каждом из этих трех типов передач есть электрифицированные медные или алюминиевые шины, к которым прикреплены выключатели. Затем провода соединяют выключатели с электрическими нагрузками, которые они питают. Каждый из трех типов снаряжения имеет уникальные характеристики, и в различных ситуациях каждый из них предпочтительнее других. Краткое описание каждого типа зубчатого колеса и таблица общих характеристик помогают определить предпочтительное применение каждого типа зубчатого колеса.

    Панели

    NEC определяет щитовой щит как: «Один щит или группа блоков щита, предназначенных для сборки в виде единого щита, включая шины и автоматические устройства максимального тока, и оборудованные выключателями или без них для управления светом, обогревом или силовые цепи; предназначен для размещения в шкафу или вырезанной коробке, размещенной в стене, перегородке или другой опоре или у нее; доступ только спереди» [NEC 100].Их можно разделить на центры нагрузки и панели, которые часто называют «панелями».

    Типичный пример панели. Центры нагрузки

    обычно используются в жилых и небольших коммерческих помещениях. Поскольку он есть почти в каждом доме в Америке, это самый дешевый способ размещения автоматических выключателей. Сами выключатели обычно менее дороги, потому что они производятся серийно и просто подключаются к шине центра нагрузки. Центры нагрузки в первую очередь предназначены для приложений до 240 В и обычно рассчитаны только на 225 А.При таких номиналах они достаточно мелкие, чтобы уходить в стену из стоек 2×4, и достаточно узкие, чтобы поместиться между стойками на 16-дюймовых центрах.

    Для более крупных корпусов для поверхностного монтажа один производитель предлагает центры нагрузки с номинальным током до 600 А. Также можно получить напряжение до 277В, но это не распространено. И центры нагрузки, и щиты монтируются в шкафах». . . снабжается рамой, матом или отделкой, на которые навешиваются или могут подвешиваться распашные двери или двери» [NEC 100]. Как требуется в NEC 408.38, они также имеют глухие фронты, что означает отсутствие «.. . части, находящиеся под напряжением, подвергаются воздействию человека на рабочей стороне оборудования» [NEC 100]. Обычно щиты используются для напряжения до 600 В, но также доступны более высокие номиналы напряжения. Панели могут быть рассчитаны на ток до 1200 А. Щиты меньшего размера могут вмещать втычные выключатели или выключатели с болтовым креплением. В больших щитах используются только выключатели с болтовым креплением, и они могут иметь стандартные термомагнитные или электронные выключатели с регулируемыми настройками. Щиты глубже, чем центры нагрузки. Стена, в которую монтируется встраиваемая панель, должна быть построена с использованием шпилек 2×6.Щиты номиналом 600 А и выше устанавливаются глубже и крепятся к стене.

    Распределительные щиты

    Распределительные щиты определяются в NEC как «Большая отдельная панель, рама или набор панелей, на которых установлены на лицевой, задней или обеих сторонах выключатели, устройства перегрузки по току и другие защитные устройства, шины и, как правило, приборы. Эти узлы, как правило, доступны как сзади, так и спереди, и не предназначены для установки в шкафах» [NEC 100].

    Типичный пример распределительного щита.Распределительные щиты

    похожи на щитовые в том смысле, что они обычно рассчитаны на напряжение до 600 В, но они могут выдерживать более высокие токи короткого замыкания, чем щитовые щиты и центры нагрузки. Они устанавливаются на полу и имеют большую глубину, чем щитовые панели, обычно начиная с 18 дюймов в глубину. Поскольку распределительные щиты крупнее и дороже щитовых, они редко используются для шин с током менее 1200 А и могут быть рассчитаны на ток до 5000 А. Внутри распределительного щита могут быть установлены как выключатели с болтовым креплением, так и выкатные выключатели.Часто требуется доступ только спереди, но также может потребоваться доступ сзади и сбоку.

    Распределительное устройство

    NEC определяет распределительное устройство как: «Узел, полностью закрытый со всех сторон и сверху листовым металлом (за исключением вентиляционных отверстий и смотровых окон) и содержащий коммутацию первичной цепи питания, прерывающие устройства или и то, и другое, с шинами и соединениями. В состав узла могут входить управляющие и вспомогательные устройства. Доступ внутрь корпуса осуществляется через дверцы, съемные крышки или и то, и другое.

    Типичный пример распределительного устройства. Распределительное устройство

    — самое большое из трех. Он может быть рассчитан на напряжение до 38 кВ и может иметь номинальный ток до 6000 А. Обычно используются выкатные выключатели, поэтому требуется доступ к передней и задней части механизма. Распределительное устройство тестируется по другому стандарту UL, чем щиты и распределительные щиты. Поскольку выключатели в распределительном устройстве находятся каждый в своем отсеке, устройство рассчитано на то, чтобы выдерживать условия короткого замыкания до 30 циклов.Щиты и распределительные щиты рассчитаны только на то, чтобы выдерживать условия короткого замыкания до 3 циклов.

    В распределительных устройствах

    часто используются выкатные выключатели. Эти выключатели могут быть отсоединены от шины и удалены для обслуживания или замены, не отключая главный и не затрагивая другие выключатели в ряду передач. С подвижными частями выкатной выключатель не нуждается в регулярном обслуживании, чтобы гарантировать, что механизмы должным образом смазаны и будут функционировать должным образом, когда это необходимо. Работа с включенным выключателем также требует особого внимания к потенциальной опасности дугового замыкания и использования средств индивидуальной защиты.

    Когда один тип снаряжения предпочтительнее других

    Факторы, влияющие на решение о том, какой тип редуктора использовать, включают экономичность, нехватку места, требования к коммунальным службам, возможность отключения объекта и размер электрической системы (номиналы напряжения и силы тока).

    • Экономика часто определяет, какой тип оборудования использовать.Если нагрузки немногочисленны и малы, центр нагрузки может выполнять эту работу. Поскольку специальные корпуса могут быть очень дорогими, если окружающая среда требует такого корпуса, обычно используется наименьшая возможная панель.
    • Требуемое место для распределительных щитов или распределительного устройства часто становится проблемой, особенно в арендованных помещениях, где площадь в квадратных футах равняется доходу владельца. Везде, где это возможно, используются щитовые панели, чтобы свести к минимуму пространство на стенах и полу, необходимое для электрооборудования.
    • Чтобы удовлетворить требования коммунальных служб или сэкономить место внутри, часто главное распределительное устройство монтируется снаружи здания.Это устраняет необходимость в корпусе трансформатора тока (C/T) для служебного входа, так как секция механизма может вместить C/T и счетчик.
    • Отключение электрической системы для технического обслуживания может быть экономически невыгодным на промышленных или критически важных объектах. Поэтому применяют распределительные устройства с выкатными выключателями.
    • В зависимости от потребностей объекта в электроснабжении могут потребоваться распределительные щиты или распределительные устройства для основного распределительного оборудования.Однако из соображений экономии и пространства, отмеченных выше, щитовые панели используются везде, где это возможно, по всему зданию.

    Щит, распределительный щит, сравнительная таблица распределительных устройств

    Нажмите на таблицу слева, чтобы развернуть ее. В этом документе представлено сравнение различных аспектов снаряжения разных стилей. Обратите внимание, что NEC не ограничивает использование каких-либо типов редуктора конкретными диапазонами напряжений или токов. Это продукты, созданные производителями электрооборудования в соответствии с требованиями Кодекса и потребностями электростроительной отрасли.Эта таблица основана на номиналах и размерах редукторов компаний ABB, Eaton и Schneider Electric для оборудования, обычно используемого в жилых и коммерческих помещениях. На промышленных предприятиях могут использоваться шестерни других производителей с дополнительными параметрами и размерами.

    Заключение

    Имея варианты щитов, распределительных щитов и распределительных устройств, проектировщик электрических систем имеет надежный набор опций для обеспечения необходимой защиты от перегрузки по току для проводников по всему объекту. В зависимости от того, какие факторы действуют на конкретном объекте, всегда есть работающие решения.


    Первоначально эта статья была опубликована в июльско-августовском выпуске журнала IAEI — журнала Международной ассоциации инспекторов по электротехнике. Узнать больше.


    Гарт Стивенс, PE, , старший инженер-электрик компании Morrison-Maierle в Монтане. Он имеет 31-летний опыт проектирования электрических систем для зданий.Наряду со своими обязанностями по проектированию он пишет технические спецификации и выполняет проверку качества для многих комплектов электрических планов своих коллег. С ним можно связаться по адресу [email protected].

    Основные компоненты, которые можно заметить при взгляде на открытые распределительные щиты низкого и среднего напряжения

    Распределительные щиты среднего/низкого напряжения в целом

    В зависимости от размера здания или производственной площадки, а также от того, является ли источник питания высоким или низким напряжением, могут потребоваться как главный распределительный щит высокого напряжения, так и один или несколько распределительных щитов низкого напряжения или только один распределительный щит низкого напряжения. Предпочтительное название блока распределительного щита — «Коммутационно-распределительное устройство в сборе» (SCA).

    Основные компоненты, которые можно заметить, глядя на открытые распределительные щиты НН и СН (на фото: элегазовое распределительное устройство Siemens, 38 кВ, 1250 слева; распределительный щит НН и электрик, проводящий испытания, справа) питание от основного источника питания, а затем подавать или распределять питание по соответствующим цепям внутри здания. Распределительный щит должен выполнять эту функцию таким образом, чтобы обеспечить надлежащий контроль потока мощности и надлежащую электрическую защиту от разрушительного воздействия неисправностей.

    Эта защита необходима для предотвращения опасности для персонала, а также опасности для оборудования и возможных пожаров. Он должен иметь возможность использовать для изоляции неисправного участка за минимально возможное время в соответствии с серьезностью неисправности.

    Распределительный щит также должен быть спроектирован так, чтобы не представлять опасности поражения электрическим током или травм для обслуживающего персонала, находящегося поблизости, во время нормальной или нештатной работы. Нередки взрывы в распределительных щитах, которые могут привести к значительным травмам персонала.

    Во многих случаях работы выполняются на компонентах распределительного щита, пока они еще находятся под напряжением.


    Компоненты распределительных щитов СН и НН

    LV и СН отличаются друг от друга, несмотря на то, что они могут выглядеть очень похожими. Одна вещь, которую они делают одинаково, заключается в том, что они распределяют электрическую энергию, но с использованием разных уровней напряжения. СН всегда будет питать распределительный щит НН, а не наоборот.

    1. Основные компоненты распределительного щита MV:

    1

  • 1
  • входящих кабелей
  • Проводники исходящей цепи
  • Выключатель ножа
  • Выключатель нагрузки
  • Заземляющий выключатель
  • Автоматический выключатель
  • FUSES
  • Реле защиты
  • 2.Основные компоненты распределительного щита LV:

      1

    1. 1
    2. входящие и исходящие кабели / шины
    3. Isolate Switch
    4. Внутренние шины
    5. Выключатель нагрузки
    6. Автоматический выключатель
    7. Контакторы
    8. Коммутатор предохранитель
    9. Оборудование для дозирования
    10. Устройство защиты от перенапряжения

    1.

    Распределительный щит СН

    1.1 Входящие кабели

    Они могут быть высокого напряжения (ВН) или среднего или низкого напряжения (СН или НН).Для высокого напряжения они обычно представляют собой кабель с изоляцией из пропитанной бумаги (что маловероятно в наши дни), кабель с изоляцией из сшитого полиэтилена (XLPE) или этиленпропиленового каучука (EPR).

    Последние два типа являются предпочтительными для новых установок, причем наиболее распространенным является сшитый полиэтилен.

    Кабели из этиленпропиленового каучука более гибкие и предпочтительны для специальных применений, таких как тянущиеся тросы в шахтах. Для низкого напряжения кабели могут быть типа XLPE или кабелем из эластомера (EPR) .

    В некоторых случаях вместо кабелей можно использовать шины. Этот вариант намного дороже, чем кабели, но он также обеспечивает большую надежность. Если вы спросите меня, я предпочитаю шинные системы, где это применимо, конечно.

    Рисунок 1 – Входящие и исходящие кабели 33 кВ (фото предоставлено woottonandwootton. co.uk)

    Вернуться к содержанию ↑


    1.2 Провода отходящей цепи

    Они могут быть любого из следующих типов:

    11 кабели,

  • Изолированные шины,
  • Системы шинопроводов
  • Кабели с минеральной изоляцией в металлической оболочке (MIMS)
  • Огнестойкие кабели
  • Рисунок 2 – Компоновка распределительного устройства.(а) Распределительный щит с одним входным фидером. (b) Распределительный щит с двумя входными фидерами.

    Вернуться к содержанию ↑


    1.3 Рубильник

    Рубильник используется в распределительном устройстве среднего напряжения для отключения определенного оборудования или фидеров для технического обслуживания или других целей, таких как заземление. Они работают на холостом ходу вручную или в установках с дистанционным управлением, приводятся в действие двигателем или сжатым воздухом.

    Ножи рубильника, установленного стоя или подвешенного, должны быть защищены от самопроизвольного перемещения под собственным весом. При определении размеров распределительного устройства необходимо учитывать физические размеры переключателей этого типа.

    Обычно распределительное устройство требует большей глубины.

    Рисунок 3 – Ножевой выключатель среднего напряжения (фото предоставлено filnor.com)

    Вернуться к содержанию ↑


    1.4 Выключатель нагрузки

    Выключатель нагрузки все чаще используется в распределительных сетях среднего напряжения. Например, в кольцевых главных блоках используются выключатели нагрузки в двух вводных фидерах, соединяющих подстанцию ​​потребителя с сетью.

    Выключатели нагрузки могут работать в условиях нагрузки . Они имеют полную включающую способность и могут выполнять все безотказные рутинные коммутационные операции.

    Для работы выключателя нагрузки можно использовать два механизма:

    1. Механизм мгновенного действия: Пружина натягивается, и ее отпускают незадолго до завершения угла переключения. Его сила используется для перемещения контактов. Процедура используется как для закрытия, так и для открытия.
    2. Механизм накопления энергии: Имеет одну пружину для закрытия и другую для открытия. Во время закрывания открывающая пружина натягивается и фиксируется. Накопленная энергия для открывания высвобождается с помощью магнитного расцепителя или предохранителя.

    В основном используются два типа выключателей нагрузки: ножевые с предохранителями/без предохранителей и вставные с предохранителями/без предохранителей.

    Рисунок 4 – Положение выключателя нагрузки в ячейке среднего напряжения

    Где:

    1. Распределительное устройство: Выключатель-разъединитель и заземлитель в корпусе, заполненном элегазом и удовлетворяющем требованиям «герметичной системы давления».
    2. Шины: Все в одной горизонтальной плоскости, что позволяет в дальнейшем расширять распределительный щит и подключать его к существующему оборудованию.
    3. Подключение: Доступ спереди, подключение к нижним клеммам выключателя-разъединителя и заземлителя или к нижним держателям предохранителей. Этот отсек также оснащен заземляющим выключателем после предохранителей среднего напряжения для блоков защиты.
    4. Привод: Содержит элементы, используемые для приведения в действие выключателя-разъединителя и заземлителя и приведения в действие соответствующей индикации (положительный разрыв).
    5. Низкое напряжение: Установка клеммной колодки (если установлен вариант двигателя), низковольтных предохранителей и компактных релейных устройств. Если требуется больше места, над шкафом может быть установлен дополнительный корпус.

    Вернуться к содержанию ↑


    1.5 Заземлитель

    Заземлитель обычно используется и устанавливается в распределительных устройствах. При отключении любого из фидеров (входящего или отходящего) для технического обслуживания, фидер должен быть заземлен путем замыкания заземлителя для снятия любого статического заряда, переносимого фидером.

    Заземлители монтируются отдельно перед распределительным устройством, или в основании выключателя нагрузки, или непосредственно под автоматическим выключателем.

    Изготовитель распределительного устройства должен механически блокировать заземлитель с автоматическим выключателем или выключателем нагрузки, чтобы избежать серьезного симметричного короткого замыкания, если они замкнуты одновременно.

    Вернуться к содержанию ↑


    1.6 Автоматический выключатель

    Основной функцией автоматического выключателя является разрыв/восстановление непрерывности цепи . Именно рассмотрение влияния этого на цепь в основном определяет выбор выключателя.

    Таким образом, автоматические выключатели представляют собой механические коммутационные устройства, способные включать, непрерывно проводить и отключать токи в нормальных условиях цепи, а также в течение ограниченного времени в нештатных условиях, таких как короткие замыкания.

    Компромисс необходим как по экономическим основаниям с учетом вероятности определенных условий, так и по техническим основаниям с учетом более низких или более высоких скоростей, сильного или слаботочного режима и многих других противоположных влияний (напр.г. максимальное рабочее напряжение и ток в данном месте, частота сети, продолжительность короткого замыкания, цикл переключения и климатические условия).

    Основными элементами автоматических выключателей являются привод, изоляторы, камера (камеры) отключения, конденсатор и резистор.

    Основные типы автоматических выключателей.

    Вернуться к содержанию ↑


    1.7 Предохранители среднего напряжения

    Они защищают аппаратуру и оборудование от теплового и динамического воздействия коротких замыканий. Отличительными особенностями плавких вставок среднего напряжения являются:

    • Высокая отключающая способность
    • Высокое ограничение тока
    • Низкое напряжение переключения
    • Быстрое отключение
    • Нестареющие

    Для плавких вставок среднего напряжения важно, чтобы эксплуатироваться при напряжении, на которое они рассчитаны . Соответственно рабочее напряжение соответствует максимальному номинальному напряжению плавкой вставки.Из-за коммутационного напряжения, возникающего при дуговом разряде, плавкая вставка не может без ограничений использоваться при более низких напряжениях.

    Предохранители среднего напряжения обычно делятся на две категории: выталкивающие предохранители и токоограничивающие предохранители . Определения согласно ANSI C37.40 объясняются в следующей технической статье:

    Определения номинальных значений, применяемые к предохранителям среднего напряжения

    8 Реле защиты

    Если описать простыми словами: Конечная цель защитного реле — как можно быстрее отключить неисправный элемент системы . Чувствительность и избирательность необходимы для того, чтобы гарантировать срабатывание надлежащих автоматических выключателей, но скорость — это «окупаемость».

    Они используются для более высоких напряжений вместе с соответствующими измерительными трансформаторами (трансформаторами тока (ТТ) и трансформаторами напряжения (ТН)).

    Блоки защиты от перегрузки по току используются для активации реле времени, чтобы обеспечить надлежащую работу защиты от неисправностей.

    Существует множество различных реле, используемых для защиты различного оборудования подстанции , начиная с трансформаторов, вводов, фидеров, конденсаторов, генераторов, двигателей и т. д.

    )

    Вернуться к содержанию ↑


    2. Распределительный щит низкого напряжения

    2.1 Входящие и исходящие кабели/шины

    Как и в распределительном щите среднего напряжения, вводные кабели могут быть выполнены из сшитого полиэтилена (XLPE) или этилен-пропиленового каучука (EPR) изолированного типа.

    Как правило, шины чаще используются при низком уровне напряжения, чем при среднем.

    Рисунок 7 – Входящие и исходящие кабели в распределительном щите НН
    Рисунок 8 – Системы шинопроводов и кабели

    Вернуться к содержанию ↑


    2.2 Изолирующий выключатель (секционный выключатель или изолятор)

    составные части для проведения работ по техническому обслуживанию . Он управляется вручную (некоторые модели оснащены автоматическим механизмом закрытия/открытия) и представляет собой запираемое двухпозиционное устройство (открыто/закрыто).

    Обеспечивает надежную изоляцию цепи при блокировке в разомкнутом положении . Он не предназначен для включения или отключения тока, и в стандартах не указаны номинальные значения для этих функций.

    Изолятор должен выдерживать протекание токов короткого замыкания в течение ограниченного времени (кратковременная устойчивость), обычно в течение 1 секунды. Для рабочего перегрузки по току время больше.

    Таким образом, разъединитель низкого напряжения представляет собой, по сути, коммутационное устройство бездействующей системы, которое должно работать без напряжения с обеих сторон, особенно при включении.Это связано с возможностью неожиданного короткого замыкания на стороне ниже по потоку. Часто используется блокировка с вышестоящим выключателем или автоматическим выключателем.

    Рисунок 9 – Разъединитель

    Вернуться к содержанию ↑


    2.3 Внутренние шины

    Это могут быть жесткие медные (или алюминиевые) шины (изолированные или неизолированные) в больших распределительных щитах или просто изолированные однофазные кабели в небольших распределительных щитах.

    В распределительных щитах большой мощности каждая фаза может иметь несколько секций проводников.

    Неизолированные шины низкого напряжения располагаются очень близко друг к другу и, таким образом, подвергаются высоким электродинамическим нагрузкам при коротком замыкании и резонансной силе при выборе опор необходимо учитывать эффекты.

    Необходимо рассчитать резонансную частоту, чтобы убедиться, что она не близка к 100 Гц.

    Рисунок 10 – Система внутренних шин внутри распределительного щита НН
    Рисунок 11 – Низковольтные шины из неизолированной меди

    Вернуться к содержанию ↑

    2.4 Выключатель нагрузки

    Выключатель нагрузки представляет собой выключатель управления, неавтоматический, двухпозиционный (разомкнут) /close), управляемый вручную и иногда снабженный электрическим отключением для удобства оператора.

    Выключатель нагрузки используется для замыкания и размыкания цепей под нагрузкой в ​​нормальных условиях . Он не обеспечивает никакой защиты цепи, которую он контролирует.

    Его характеристики определяются частотой срабатывания переключателя (максимум 600 циклов замыкания/размыкания в час), механической и электрической износостойкостью, а также включающей и отключающей способностью в нормальных и нечастых ситуациях.

    Рисунок 12 – 4-полюсный выключатель нагрузки с видимым отключением и функцией дистанционного отключения

    Вернуться к содержанию ↑


    2.5 Автоматические выключатели

    Автоматический выключатель является единственным элементом распределительного устройства, способным одновременно выполнять все основные функции, необходимые в электроустановке – изоляция, управление и защита .

    Для блоков низкого напряжения (менее 1000 В) автоматические выключатели всегда являются воздушными, работающими по принципу «де-иона», с изолированными металлическими разделительными решетками. Современные распределительные щиты имеют автоматические выключатели в литом корпусе (MCCB) для более высоких номинальных токов (более 100 А) и миниатюрные автоматические выключатели (MCB) для более низких уровней номинальных значений (менее 100 А).

    Рисунок 13. Автоматические выключатели в литом корпусе серии Compact NSXm Автоматические выключатели

    обычно используются в небольших вспомогательных и местных распределительных щитах в здании.

    Низковольтный автоматический выключатель состоит из следующих основных частей, выполняющих четыре основные функции:

    • Компоненты автоматического отключения , включающие неподвижные и подвижные контакты и дугогасительную камеру.
    • Блокировочный механизм , который отключается отключающим устройством при обнаружении аномальных условий тока.Этот механизм также связан с ручкой управления выключателя.
    • Механизм отключения Исполнительное устройство (подробнее здесь). Это либо:
      • Термомагнитное устройство , в котором биметаллическая пластина с термическим управлением определяет условия перегрузки, а электромагнитный штифт бойка срабатывает при уровнях тока, достигаемых в условиях короткого замыкания, либо:
      • Электронное реле, управляемое от тока трансформаторы, по одному на каждую фазу.

    К выключателю могут быть добавлены дополнительные модули для обеспечения дополнительных функций, таких как чувствительное обнаружение (30 мА) тока утечки на землю с отключением выключателя, дистанционное управление и индикация (включение-выключение) и тяжелое промышленные автоматические выключатели с большим номинальным током, которые имеют множество встроенных коммуникационных и электронных функций.

    Рисунок 14 – Автоматический выключатель низкого напряжения

    Вернуться к содержанию ↑


    2.6 Контакторы

    Контактор очень простое устройство .На самом деле это переключающее устройство с электромагнитным управлением, которое обычно удерживается в замкнутом состоянии за счет пониженного тока через замыкающий соленоид. Различные типы с механической фиксацией могут использоваться для конкретных приложений (например, запуск двигателя, коммутация конденсаторов).

    Характеристики контакторов определяются:

    1. Продолжительность работы,
    2. Область применения,
    3. Количество циклов пуска/останова в час и
    4. Механическая и электрическая износостойкость.

    Вернуться к содержанию ↑


    2.7 Предохранители HRC и предохранительный выключатель Используются плавкие предохранители HRC (высокой отключающей способности)

    и . Выключатели перегрузки с ограниченной отключающей способностью (комбинированные предохранитель-выключатель или блоки CFS) из-за их экономичности.

    Состоит из трех ножевых переключателей, каждый из которых представляет собой двойной разрыв на фазу. Эти лезвия не являются сплошными по всей своей длине, но каждое из них имеет зазор в центре, который перекрывается патроном предохранителя.

    Рисунок 15 – Выключатель-предохранитель (фото: Эдвард Чаньи)

    Вернуться к содержанию ↑


    2.8 Измерительное оборудование

    Измерение распределительного щита обычно включает: линейное и фазное напряжение, линейный ток в каждой фазе, общую мощность, мощность факторный учет.

    Ток контролируется трансформатором тока (ТТ): в SWB может быть два ТТ, один для защиты и один для измерения .

    Рисунок 16 – Учет трансформаторов тока (фото: marelexelectrical.com.au)
    Рисунок 17 – Учет вспомогательного электропитания (фото: bpa.ru)

    Вернуться к содержанию ↑


    2.9 Защита от перенапряжения

    Современные распределительные щиты также иметь некоторую защиту от перенапряжения, разработанную как на стороне среднего, так и на стороне низкого напряжения, для защиты оборудования от воздействия любых переходных процессов перенапряжения, которые могут генерироваться в системе или передаваться от внешних источников.

    Рисунок 18 — Рукальный пресс-служп типа IPR 4P 10KA 3P-N Schneider Electric

    Вернуться к содержимому ↑

    Источники:

    1

  • UNSW Sydney (Университет Нового Южного Уэльса)
  • Среднего напряжения Технология Руководство по применению распределительных устройств Siemens
  • Искусство и наука релейной защиты C. Rusell Mason
  • Электрические распределительные системы Abdelhay A. Sallam и Om P.Malik
  • Электрические распределительные устройства и электрораспределение | Продукция

    Tesco Controls, Inc. уже более 40 лет занимается проектированием, производством и интеграцией низковольтного (600 В и ниже) оборудования для распределения электроэнергии для предприятий водоснабжения и водоотведения. TESCO является одобренным UL производителем оригинального оборудования (OEM) низковольтных (600 В и ниже) электрических распределительных щитов, которые могут применяться как внутри помещений, так и снаружи. Кроме того, у нас есть файлы с расширениями UL для различных крупных производителей, и мы можем настроить их стандартные предложения продуктов в соответствии с вашими уникальными спецификациями проекта.

    Tesco Controls, Inc. обладает обширными знаниями в отношении специальных требований к электропроводке и объединения различных типов оборудования в полнофункциональные системы питания. Мы с нетерпением ждем возможности предоставить инновационные и практичные решения для вашего следующего проекта.

    Загрузить брошюру о решениях для электроснабжения

    Характеристики
    • Несколько конфигураций учета коммунальных услуг
    • Конфигурации распределительных устройств, использующие автоматические/ручные переключатели резерва
    • Распределение фидера
    • Трансформаторы и щиты
    • Мониторинг и контроль качества электроэнергии
    • UL 891 Дистанционный распределительный щит с допуском
    • UL уполномочена поставлять промышленные распределительные устройства до 4000 ампер
    • Соответствует EUSERC (Комитет по требованиям к оборудованию для электроснабжения)
    • Прочная цельносварная конструкция из стальной рамы толщиной 12 мм с внутренними панелями толщиной 14 мм
    • Конструкция из горячеоцинкованной стали, нержавеющей стали или алюминия
    • Защитные пленки NEMA 3R для применимого оборудования
    • Как стандартное, так и индивидуальное порошковое покрытие
    Приложения
    • Распределение электроэнергии на очистных сооружениях
    • Насосные станции дождевой воды
    • Станции подъема сточных вод
    • Водонасосные станции
    • Распределение электроэнергии
    • Распределение зарядных станций для электромобилей
    • Коммерческие здания и штаб-квартира

    Продукты

    Что делает коммутатор?

    Электрический распределительный щит является важным компонентом в процессе распределения электроэнергии в вашем доме. Он есть в каждом здании, и все же многие владельцы домов или предприятий не уверены в том, как они функционируют и что они делают.

    Мы — электрики из Северного Мельбурна, специализирующиеся на модернизации и ремонте распределительных щитов. Итак, узнайте больше о том, что делает ваш распределительный щит и когда вам следует вызывать таких специалистов, как мы, для ремонта и модернизации вашего распределительного щита.



    Что такое распределительный щит и каковы его основные функции?

    Распределительные щиты имеют решающее значение в любом электрическом процессе.Они распределяют электроэнергию по домам и другим зданиям, безопасно разделяя основную подачу электроэнергии на более мелкие компоненты, известные как ответвления.

    Эти цепи затем передают питание на панели, трансформаторы и другое электрооборудование, которые далее распределяют его между устройствами, которым оно требуется. Количество тока, удерживаемого каждой цепью, будет зависеть от количества энергии, необходимой каждому устройству для адекватного функционирования.

    Короче говоря, распределительные щиты запускают цепную реакцию мощности между источниками электроэнергии.Энергия передается от поставщика коммунальных услуг на распределительный щит, который затем передает ее по ряду цепей, прежде чем она будет передана в места, находящиеся в пределах досягаемости электросети.



    Конструкции главного распределительного щита

    Распределительные щиты состоят из множества электронных частей, с которыми может быть сложно ориентироваться — если вы, конечно, не профессионал. Некоторые основные части включают в себя:



    Шины

    Сборные шины или шина состоят из алюминиевых или медных полос и передают мощность от проводников кабеля к устройствам, подключенным к цепи.

    Кроме того, они, возможно, занимают ведущее место в обеспечении вашей безопасности. Шины соединяются с комбинацией электрических разъединителей и выключателей, известных как реле или распределительные устройства, которые обесточивают оборудование и контролируют неисправности.



    Электрические панели

    Распределительный щит состоит из множества электрических панелей, которые перенаправляют электроэнергию.

    Небольшие здания могут иметь один электрический щит, в то время как более крупные здания обычно имеют несколько щитов, на которых установлено оборудование для управления питанием.

    Электрические панели также содержат выключатели, которые прерывают или контролируют поток цепи.



    Защитные устройства

    Недостаточно просто распределить электричество. Распределительные щиты оснащены защитными устройствами, чтобы гарантировать, что ваш дом полностью функционирует в соответствии с безопасными стандартами.

    Каждая цепь оборудована автоматическим выключателем или предохранителем. Это срабатывает, когда большие напряжения распределяются по одной цепи. Это предотвращает электрическую перегрузку в отдельном месте или устройстве.



    Различные типы распределительных щитов

    Распределительные щиты различаются в зависимости от размера здания. То есть в небольших помещениях может быть установлен распределительный щит служебного входа. Это означает, что питание подается напрямую от поставщика электроэнергии.

    Большие здания требуют более сложной системы, если не сказать больше. Распределительный щит в коммерческих зданиях может получать непрямое питание от вышестоящего автоматического выключателя.



    Требуется обновление коммутатора?

    Многие старые конструкции теперь требуют установки обновленных распределительных щитов, соответствующих действующим стандартам безопасности.

    Если вы чувствуете запах гари из распределительного щита, мерцание ламп, постоянное перегорание предохранителей или размыкание цепи, возможно, вашему распределительному щиту требуется обслуживание.

    Старые распределительные щиты также требуют замены по достижении ими определенного возраста, в зависимости от законов вашей конкретной области. Если вы не уверены в юридических стандартах, мы можем помочь вам с информацией о стандартах в Северном Мельбурне.

    Свяжитесь с O’Brien Electrical Thomastown по всем вопросам, связанным с распределительными устройствами.Мы являемся экспертами с более чем 60-летним опытом, которым вы можете доверять. Позвоните нам по телефону (03) 9464 5591 или напишите [email protected].

    Цены на электрические распределительные щиты High-End и Proficient Сертифицированные продукты

    Alibaba.com предлагает различные варианты цен на электрические распределительные устройства для удобного и бесперебойного потока электроэнергии по линиям электропередачи и другим системам распределения электроэнергии. Эти высокопроизводительные и автоматические электрические распределительные щиты цены импровизированы с использованием современных технологий и чрезвычайно важны для электростанций, подстанций и различных коммерческих электростанций.Электрический распределительный щит по цене оснащен технологией автоматического переключения и может работать с различными видами передач низкого и высокого напряжения.

    Эффективный электрический распределительный щит по цене доступен в различных моделях, каждая из которых оснащена собственным набором уникальных характеристик и изготовлена ​​из алюминиево-цинковых пластин оптимального качества, поскольку они являются высокопроводящими материалами. Цены на электрические распределительные щиты подключены к кабелям высокого и низкого напряжения и состоят из автоматического распределительного устройства, автоматических выключателей, защитного оборудования и магнитного выключателя двигателя.Основным назначением этих электрощитовых цен является контроль, распределение, размыкание, а также преобразование электропитания путем ввода кабеля высокого напряжения, а затем в низковольтные.

    Вы можете получить бесчисленное множество вариантов электрических распределительных щитов по цене на Alibaba.com, которые компактны по размеру, что позволяет устанавливать множество единиц оборудования в сжатом пространстве. Данные функциональные блоки электрощита цены имеют поворотную конструкцию, поэтому экономят много места и могут быть настроены в соответствии с вашими требованиями.Эти уникальные цены на электрощит гибки и удобны при сборке.

    На Alibaba.com вы можете сэкономить много денег на покупке этого оборудования, просматривая различные диапазоны цен на электрический распределительный щит в соответствии с вашими потребностями. Эти продукты сертифицированы RoHS, ISO, CEE, CE и могут быть индивидуально упакованы для вас. Стандарты безопасности тщательно проверяются и не требуют серьезного обслуживания.

    Электрические распределительные щиты, производители распределительных устройств в Мельбурне

    Электрические распределительные щиты мирового класса из Австралии Dara

    Компания Dara поставляет электрические распределительные щиты мирового класса на австралийский рынок и за его пределы в течение последних 9 лет.

    Распределительные щиты на продажу для коммерческих, промышленных и жилых объектов

    Наши стандартные и нестандартные распределительные щиты подходят для всех видов коммерческих, промышленных и жилых объектов, они были разработаны и изготовлены в соответствии со всеми местными и международными нормами соответствия.

    Разработанный и изготовленный прямо здесь, в Мельбурне, на трех наших полностью интегрированных 2 производственных предприятиях площадью 5000 м с использованием новейших технологий проектирования и проектирования, мы являемся ключевым поставщиком примерно для 10 многонациональных компаний, включая BP, Tesla, Puma Energy, BHP Billiton, Citipower Powercor, Origin Energy, Energy Australia, Sunpower и т. д.

    Итак, в следующий раз, когда вы будете искать надежного поставщика распределительных щитов, обязательно обратите внимание на логотип Dara .

    Распределительные щиты, изготовленные на заказ для австралийского и международного рынков

    Благодаря постоянным исследованиям и разработкам мы завоевали лидирующие позиции на австралийском и международном рынке распределительных щитов. Все наши распределительные щиты изготавливаются в соответствии с индивидуальными требованиями каждого клиента, и мы гордимся тем, что соблюдаем строгие процедуры контроля качества, чтобы гарантировать надежные и экономически эффективные решения.

    Мы можем спроектировать и изготовить все, что связано с распределительными щитами, от распределительных щитов автоматизации, групповых измерительных щитов, щитов DSG, щитов DSE и щитов DSC до ответвительных коробок, опор питания, временных щитов питания и электрических аксессуаров, а также иметь возможности и опыт предоставить вам высококачественное индивидуальное решение для распределительного щита.

    От малого до одного из ведущих производителей распределительных щитов в Мельбурне

    Наша компания по производству электрических щитов начала свою жизнь в 2010 году в Малгрейв, штат Виктория, в штате всего 10 человек, после того как руководство выкупило австралийское производственное подразделение ведущей мировой инженерной компании. С тех пор мы пошли от силы к силе

    Благодаря непрерывным инновациям и инвестициям мы привели компанию в соответствие с современными требованиями, открыв наш второй завод по производству распределительных щитов в Крэнборн-Уэст, и в настоящее время штат сотрудников составляет более 80 человек. В настоящее время вводится в эксплуатацию третье производственное предприятие, ориентированное на выпуск модульных распределительных щитов, прошедших типовые испытания.

    Вывод на рынок новых и инновационных конструкций распределительных щитов

    В течение последних 9 лет мы уделяли большое внимание исследованиям и разработкам, что позволило нам вывести на рынок новые линейки продуктов благодаря инновационному дизайну коммерческих, промышленных и квартирных распределительных щитов. Это, в свою очередь, позволило нам расширить наши производственные, складские и национальные дистрибьюторские мощности и существенно увеличить наши доходы.

    Независимо от того, инвестируем ли мы в новое оборудование для штамповки, складывания, гравировки или лазерного изготовления этикеток, обучаем наших сотрудников методам бережливого производства или обучаем инженеров-электриков завтрашнего дня в рамках нашей программы стажировок; наша приверженность созданию исключительного электрического распределительного щита конструкции позволила нам расширить масштабы и мощности нашего производства распределительных щитов и поставить рекордное количество электрических распределительных щитов для жилых, коммерческих и промышленных секторов.

    Мельбурнские производители распределительных устройств с многолетним опытом работы в отрасли

    Одной из причин успеха Дары является наша элитная команда менеджеров.

    Обладая более чем 30-летним опытом работы в отрасли, полученным в результате работы с некоторыми из самых уважаемых в мире компаний по разработке и производству электрических компонентов низкого напряжения, мы смогли передать наши навыки, знания и опыт для разработки и производства высококачественных реагирующих распределительных щитов для всех сектора.

    Каждый член нашей управленческой команды является экспертом в своей области специализации, будь то проектирование, управление проектами или производственные операции.

    Австралийская распределительная компания, которая знает все о хорошем обслуживании клиентов

    Помимо предоставления лучшего на рынке электрического распределительного щита для всех видов применения, мы полностью привержены предоставлению нашим клиентам наилучшего обслуживания клиентов.

    Независимо от того, какой электрощит вам нужен, мы всегда стремимся предоставить экспертное решение вовремя и в рамках бюджета.Наша цель — сделать все возможное, и мы всегда делаем все возможное, чтобы уложиться в сроки, какими бы трудными они ни казались.

    Мы ставим наших клиентов на первое место, и это видно; поскольку у нас есть лояльная и постоянно растущая клиентская база в сфере коммунальных услуг, добычи полезных ископаемых, а также в промышленном и коммерческом секторах.

    Аккредитованный ISO производитель распределительных щитов

    Dara является не только компанией, аккредитованной в соответствии со стандартом ISO 9001: 2015, но также имеет аккредитацию от оригинальных производителей, таких как Eaton xEnergy, CUBIC, ELSTEEL и Legrand LX3, поэтому вы можете быть уверены, что наши строгие процедуры обеспечения качества позволяют нам производить системы, и надежный, и экономичный.

    Мы также являемся членом Национальной ассоциации производителей электрических распределительных щитов и Австралийского совета по экологически чистой энергии.

    Заинтересованы в инженерной стажировке Дары в Мельбурне?

    Являясь одним из ведущих производителей специализированных распределительных щитов, мы всегда ищем людей, увлеченных инженерным делом.

    Мы хотим дать сегодняшним новым инженерам шанс проявить себя в нашем постоянно расширяющемся бизнесе и дать им навыки, необходимые для разработки инновационных решений для распределительных щитов будущего.

    Наша миссия — поддерживать молодых инженеров, проводя не менее 60 стажировок в год. Если вы хотите пройти стажировку в Даре, свяжитесь с нами сегодня.

    Свяжитесь с Дарой, чтобы узнать стоимость вашего нового распределительного щита

    Чтобы узнать стоимость вашего нового распределительного щита, просто отправьте свои спецификации команде в Dara, а мы сделаем все остальное. Основываясь на ваших требованиях к применению и установке, мы порекомендуем вам лучшую систему вместе с подробными расчетами затрат.

    Если вы не против, наши инженеры-проектировщики составят согласованные и строительные чертежи с использованием новейшего программного обеспечения для проектирования и технологии AutoCAD. Мы стремимся подготовить чертежи для вашего утверждения в течение 48 часов с момента получения вашего первоначального запроса на стандартные распределительные щиты.

    После получения вашего разрешения на начало производственного процесса ваш распределительный щит будет собран, оснащен указанным оборудованием и подключен в соответствии с вашими спецификациями, после чего будут проведены окончательные испытания и контроль качества.Только когда мы полностью довольны готовым продуктом, он будет доставлен на ваш сайт.

    Однако вы можете быть уверены, что доставка всегда будет осуществляться по графику. В конце концов, у нас есть репутация тех, кто соблюдает сроки.

    Нужна дополнительная информация? Свяжитесь с командой здесь, в Dara

    Если вам нужна какая-либо информация или вы хотите обсудить требования к вашему распределительному щиту, наша команда по продажам и инженерам всегда готова помочь.

    Позвоните по телефону 03 8544 3300, чтобы узнать цены, отправьте электронное письмо по адресу quotes@dara-switchboards. com.au или заполните нашу контактную онлайн-форму, и мы свяжемся с вами как можно скорее.

    Мы являемся вашим универсальным поставщиком всех новейших распределительных щитов для коммерческого, промышленного и бытового использования, а также распространяем нашу продукцию по всей Австралии и за рубежом.

    Dara — компания по производству распределительных щитов, базирующаяся в Мельбурне. Мы продаем в Интернете оборудование для распределительных щитов, такое как накладки распределительных щитов, кожухи распределительных щитов, панели счетчиков и многое другое.
    Показать меньше

    Руководство по осмотру и тестированию распределительных устройств и распределительных щитов

    Техническое обслуживание распределительных устройств необходимо для их непрерывной надежной работы.Фото: Twins Chip Electrical Industry

    Подстанции и распределительные устройства в электрической системе выполняют функции преобразования напряжения, защиты системы, измерения коррекции коэффициента мощности и коммутации цепей.

    Электроэнергетическое оборудование, такое как трансформаторы, регуляторы, воздушные выключатели, автоматические выключатели, конденсаторы и грозозащитные разрядники, включает в себя компоненты, необходимые для выполнения этих функций.

    В этом руководстве представлен общий обзор методов осмотра, испытаний и технического обслуживания, используемых для распределительных устройств и распределительных щитов, а также связанных с ними компонентов.

    Вопросы безопасности

    Предупреждение: К работе с распределительными щитами и распределительными устройствами должен допускаться только квалифицированный электротехнический персонал, знакомый с оборудованием, его работой и связанными с ним опасностями. Всегда убедитесь, что первичная и вторичная цепи обесточены , прежде чем приступать к каким-либо испытаниям или техническому обслуживанию.

    Руководство по проверке и тестированию распределительных устройств и распределительных щитов Содержание

    Визуальный/механический осмотр
    Электрические испытания

    Общий визуальный и механический осмотр распределительного устройства

    Распределительное устройство должно быть проверено на предмет надлежащего крепления, выравнивания, заземления и необходимых зазоров. Фото: Дженерал Электрик.

    1.) Осмотрите физическое, электрическое и механическое состояние распределительного устройства или распределительного щита, включая его крепление, выравнивание, заземление и требуемые расстояния. При проведении приемочных испытаний убедитесь, что данные на паспортной табличке оборудования соответствуют чертежам и спецификациям проекта. Это важно, потому что распределительные щиты разработаны и рассчитаны для конкретных приложений и не должны использоваться в других целях, если только это не одобрено производителем.

    2.) Устройство должно быть чистым, а все транспортировочные скобы, незакрепленные детали и документация, находящиеся внутри шкафов, должны быть удалены. Храните всю документацию в безопасном месте для обслуживающего персонала в будущем, в то время как незакрепленные детали и инструменты распределительного устройства должны безопасно храниться вне корпуса для обеспечения легкого доступа. При выполнении программ технического обслуживания очищайте узел, используя методы очистки, принятые в электротехнической промышленности.

    3.) При первоначальной приемке убедитесь, что размеры, типы предохранителей и/или автоматических выключателей, а также настройки защитных устройств соответствуют чертежам проекта и согласованию.Автоматические выключатели, оснащенные микропроцессорными коммуникационными пакетами, должны быть запрограммированы с соответствующим цифровым адресом. Все соотношения токов и напряжений измерительных трансформаторов также должны соответствовать чертежам проекта.


    Контроль влажности и коронного разряда распределительных устройств и распределительных щитов

    Если в распределительных устройствах возникает коронный разряд, то он обычно локализуется в тонких воздушных зазорах, существующих между высоковольтной шиной и прилегающей к ней изоляцией или между двумя соседними изолирующими элементами.Коронный разряд может также образовываться вокруг головок болтов или других острых выступов, которые не изолированы или не экранированы должным образом. Корона в низковольтных распределительных устройствах практически нет.

    1.) Проверяйте наличие влаги или коронного разряда при проведении профилактических осмотров. При монтаже на открытом воздухе следует проверить швы крыши или стен на наличие утечек, а любые негерметичные швы следует загерметизировать атмосферостойким герметиком.

    Длительную утечку можно определить по ржавчине или водяным пятнам на поверхностях, прилегающих к негерметичным швам и под ними.Сборочное основание должно быть проверено на наличие отверстий, через которые вода может стекать внутрь, и любые такие отверстия следует заделать герметиком или залить цементным раствором. Большие отверстия должны быть закрыты, чтобы предотвратить проникновение грызунов.

    Многие протоколы проверки электрооборудования требуют использования ультразвука для проверки закрытого электрооборудования перед открытием, чтобы предотвратить вспышки дуги. Видео: UE Systems Europe.

    2. ) Необходимо проверить правильность работы всего внутреннего и наружного освещения.Для безопасности персонала очень важно, чтобы зона всегда была хорошо освещена на случай экстренного реагирования и других соображений безопасности.


    Проверка проводки и болтовых соединений распределительных устройств и распределительных щитов

    1.) Электрические соединения с болтовым креплением следует проверить на высокое сопротивление либо с помощью омметра низкого сопротивления (DLRO), калиброванного динамометрического ключа, либо с помощью инфракрасного сканирования. Ослабленные болтовые соединения электрических соединений могут привести к повышенному потреблению энергии и, в конечном итоге, к отказу оборудования, если их не устранить должным образом.

    • При использовании омметра с низким сопротивлением исследуйте значения, которые отличаются от значений аналогичных болтовых соединений более чем на 50 процентов от наименьшего значения.
    • Моменты затяжки болтов должны соответствовать опубликованным данным производителя. Используйте таблицу NETA 100.12 при отсутствии данных производителя.

    Общие проверки электропроводки распределительных устройств и распределительных щитов

    Ослабленные провода управления могут привести к катастрофическому отказу, если они являются частью критической защитной цепи, такой как защитное реле автоматического выключателя.Другие важные функции, такие как электрическая зарядка и повторное включение автоматических выключателей, могут быть запрещены, если плохие соединения перегреваются и теряют целостность.

    1.) Убедитесь, что все соединения проводки затянуты, а проводка надежно закреплена, чтобы предотвратить повреждение во время обычной эксплуатации движущихся частей, особенно при снятии выдвижных автоматических выключателей или открытии и закрытии дверей ячейки. Аккуратно потяните за провода управления, чтобы обеспечить надежное соединение, или используйте отвертку, чтобы аккуратно проверить затяжку соединения.Инфракрасное сканирование также очень эффективно для поиска ослабленных проводов в цепях управления.


    Движущиеся части и проверки блокировок распределительных устройств и распределительных щитов

    1.) Подтвердите правильную работу и последовательность электрических и механических систем блокировки. Попытаться закрыть заблокировано-открытые устройства и попытаться открыть заблокировано-закрытые устройства.

    Пример схемы блокировки ключа. Фото: Kirk Key Interlocks

    2.) Протестируйте системы блокировки ключей, произведя обмен ключами со всеми устройствами, включенными в схему блокировки, если применимо.Все эти системы необходимы для обеспечения безопасности как оператора, так и оборудования.


    Смазка распределительных устройств и распределительных щитов

    1.) Проверьте наличие соответствующей смазки на движущихся токоведущих частях и подвижных/скользящих поверхностях , чтобы все работало плавно. Сюда входят петли , замки и защелки при проведении эксплуатационных испытаний. Смажьте по мере необходимости, используя стандартные смазочные материалы и приемы, принятые производителем.

    Проверьте состояние смазки поверхностей защелок и роликов рабочего механизма автоматического выключателя. Кредит Фотографии: ABB


    Изоляторы и защитные барьеры для распределительных устройств и распределительных щитов

    Трекинг — явление электрического разряда, вызванное электрическим напряжением изоляции. Это напряжение может возникать между фазами или между фазами и землей. Хотя отслеживание может происходить внутри некоторых изоляционных материалов, эти материалы, как правило, не используются в изоляции распределительных устройств среднего или высокого напряжения.Трекинг, когда он возникает в распределительных устройствах, обычно обнаруживается на поверхности изоляции.

    Для удаления скопившейся грязи, масла или жира могут потребоваться жидкие растворители или другие альтернативные методы. Фото: Wickens Dry Ice Blast

    1.) Электрические изоляторы должны быть проверены на наличие физических повреждений или загрязненных поверхностей. Повреждения, вызванные электрическим сбоем, обычно проявляются на поверхности изолирующих элементов в виде коронной эрозии, маркировки или дорожек.

    2.) Осмотрите шлагбаум и заслонки в сборе на предмет правильной установки и работы. Все активные компоненты должны быть испытаны, механические устройства индикации должны быть проверены на правильность работы.

    Пример работы заслонки распределительного устройства. Видео от Twins Chip Electrical Industry.

    3.) Убедитесь, что вентиляционные отверстия не засорены, а фильтры установлены. Должны быть установлены экраны, закрывающие вентиляционные отверстия, чтобы предотвратить проникновение грызунов или мелких животных.


    Электрические испытания болтовых соединений распределительных устройств и распределительных щитов

    1.) Измерьте сопротивление через болтовые электрические соединения с помощью омметра низкого сопротивления. Измерьте сопротивление линии/шины нагрузки на всем протяжении и до каждой распределительной секции.

    2.) Убедитесь, что распределительное устройство с двумя источниками питания правильно подключено к секционному выключателю. Сравните значения сопротивления со значениями аналогичных соединений и исследуйте значения, которые отклоняются более чем на 50 процентов от наименьшего значения.

    Пример:

    Сопротивление шины фазы А составляет 109 мкОм, сопротивление шины фазы В — 90 мкОм, сопротивление шины фазы С — 135 мкОм. Исследуйте значения, которые отклоняются более чем на 50% от 90 мкОм (90 * 1,5 = 135 мкОм).


    Электрические испытания изоляции распределительных устройств и распределительных щитов

    1.) Испытания сопротивления изоляции должны выполняться мегомметром в течение одной минуты на каждой секции шины, фаза-фаза и фаза-земля. Используемое испытательное напряжение зависит от номинала оборудования и должно применяться в соответствии с опубликованными данными изготовителя. Таблицу 100.1 ANSI/NETA можно использовать в качестве руководства, если невозможно найти данные производителя.

    2.) Значения сопротивления изоляции шины зависят от класса напряжения и должны соответствовать опубликованным данным производителя или Таблице 100.1 ANSI/NETA. Значения сопротивления изоляции ниже таблицы 100.1 или рекомендаций производителя необходимо исследовать.


    Испытание на диэлектрическую стойкость распределительных устройств и распределительных щитов

    1.) Проведите испытание на выдерживаемое электрическое напряжение на каждой секции шины, каждой фазе-земле с заземленными фазами, не подвергаемыми испытанию, используя испытательное напряжение в соответствии с опубликованными данными изготовителя.Если для этого теста не существует рекомендаций производителя, обратитесь к таблице 100.2 ANSI/NETA.

    Фото: AC Hipots рекомендуются для испытаний автоматических выключателей на диэлектрическую стойкость. Фото: HV, Inc.

    2.) Подайте тестовое напряжение на одну минуту. Если к концу общего времени приложения напряжения не наблюдается никаких признаков повреждения или повреждения изоляции, то испытуемый образец считается выдержавшим испытание.

    Важно: Испытания на электрическое сопротивление изоляции не должны проводиться до тех пор, пока уровни сопротивления изоляции не превысят рекомендуемые минимальные значения. Диэлектрическая стойкость является необязательным тестом при выполнении планового технического обслуживания в соответствии с ANSI/NETA-MTS 2019, раздел 7.1.B.3.


    Электрические испытания проводки управления для распределительных устройств и распределительных щитов

    1.) Выполните проверку сопротивления изоляции проводки управления по отношению к земле. Подайте 500 вольт постоянного тока для кабеля с номинальным напряжением 300 вольт и 1000 вольт постоянного тока для кабеля с номинальным напряжением 600 вольт в течение одной минуты каждый.

    Важно: Устройства с полупроводниковыми компонентами могут быть повреждены, если не будут должным образом изолированы (путем удаления вилок и/или предохранителей) перед подачей испытательного напряжения. Обязательно соблюдайте все рекомендации производителей при проведении диэлектрических испытаний твердотельных компонентов.

    Твердотельные компоненты могут быть повреждены, если они не будут должным образом изолированы перед подачей испытательного напряжения. Фото: Площадь д.

    2.) Минимальные значения сопротивления изоляции проводки управления должны быть сопоставимы с ранее полученными результатами, но не менее двух МОм. Этот тест необязателен как для технического обслуживания, так и для первоначальной приемки. Обратитесь к разделу 7.1.B.4 NETA-ATS/MTS для получения дополнительной информации.


    Испытания измерительных трансформаторов для распределительных устройств и распределительных щитов

    Трансформаторы тока — это лишь некоторые из многих измерительных трансформаторов, используемых в распределительных устройствах и распределительных щитах. Фото: АББ.

    Процедура осмотра и тестирования измерительных трансформаторов выходит за рамки данного руководства, поскольку для каждого типа предусмотрена своя процедура. К измерительным трансформаторам обычно относятся трансформаторы тока, трансформаторы напряжения и управляющие силовые трансформаторы. Проведите электрические испытания измерительных трансформаторов в соответствии с разделом 7 ANSI/NETA.10. Там, где это применимо, испытания измерительных трансформаторов обычно включают:

    Результаты электрических испытаний измерительных трансформаторов должны соответствовать разделу 7.10 ANSI/NETA.


    Испытания автоматических выключателей и переключателей для распределительных устройств и распределительных щитов

    Очень важно проверять и обслуживать автоматические выключатели, чтобы обеспечить правильную работу во время электрических неисправностей. Фото: Тестирование вакуумного прерывателя

    Процедура проверки/испытания автоматических выключателей и переключателей выходит за рамки данного руководства, поскольку для каждого типа и класса напряжения предусмотрена своя процедура.Проведите электрические испытания автоматических выключателей в соответствии с разделом 7 ANSI/NETA. Там, где это применимо, испытания автоматических выключателей обычно включают:

    Результаты электрических испытаний автоматических выключателей и переключателей должны соответствовать разделу 7 ANSI/NETA.


    Тест схемы передачи мощности управления для распределительных устройств и распределительных щитов

    1.) Распределительные устройства и распределительные щиты, оснащенные несколькими источниками питания управления, должны быть проверены на правильность функционирования схемы передачи управления путем подключения номинального вторичного напряжения к каждому источнику.Реле переключения должны работать, как задумано, при потере первичного источника.


    Электрические испытания сопротивления заземления для распределительных устройств и распределительных щитов

    1.) Выполните измерения сопротивления через болтовые соединения заземления с помощью низкоомного омметра, если применимо. Сравните значения сопротивления болтовых соединений со значениями аналогичных соединений и исследуйте значения, которые отличаются от значений сопротивления аналогичных болтовых соединений более чем на 50 процентов от наименьшего значения.

    2.) Определить сопротивление между основной системой заземления и корпусами всех основных электрооборудований, нейтралью системы и точками производной нейтрали путем пошагового тестирования с использованием низкоомного омметра. Значения, которые превышают 0,5 Ом, должны быть исследованы.

    3.) Выполните испытание на падение потенциала или альтернативное сопротивление заземления в соответствии со стандартом IEEE 81 на основном заземляющем электроде или системе. Сопротивление между основным заземляющим электродом и землей должно быть не более 5 Ом для крупных коммерческих или промышленных систем и 1 Ом или менее для заземления генерирующих или передающих станций, если иное не указано владельцем.См. стандарт IEEE 142 для получения дополнительной информации по этой теме.


    Измерительные электрические испытания распределительных устройств и распределительных щитов

    Устройства учета проверяются с использованием вторичных уровней напряжения и тока. Фото: EATON

    Проверки и испытания измерительных устройств выходят за рамки данного руководства. Как правило, измерительные устройства проверяются с использованием вторичных уровней напряжения и тока, подаваемых релейным испытательным комплектом или другим вторичным источником.

    1.) Определите точность всех счетчиков и откалибруйте счетчики электроэнергии в соответствии с разделом 7 ANSI/NETA.11.


    Испытания на подачу тока для распределительных устройств и распределительных щитов

    Испытания на подачу тока подтвердят, что текущая проводка соответствует проектным спецификациям. Это необязательный тест согласно ANSI/NETA.

    1.) Провести испытания на подачу тока на всю цепь тока в каждой секции распределительного устройства путем вторичной подачи с величинами, обеспечивающими минимальный ток 1,0 ампер во вторичной цепи. Проверьте правильную величину тока на каждом устройстве в цепи.


    Функциональный тест системы для распределительных устройств и распределительных щитов

    Процедура функционального тестирования системы выходит далеко за рамки данного документа. Функциональные испытания системы должны выполняться в соответствии с разделом 8 ANSI/NETA-ATS во время первоначальной приемки распределительного устройства/щита. Результаты функциональных тестов системы должны соответствовать ANSI/NETA-ATS, раздел 8.

    .

    Испытания нагревателей ячеек для распределительных устройств и распределительных щитов

    Накопление влаги предотвращается за счет тепла и циркуляции воздуха.Поэтому важно убедиться, что системы отопления и вентиляции работают должным образом, чтобы уменьшить внутреннюю конденсацию.

    1.) Работу нагревателей распределительного устройства/щита следует проверять вместе с их контроллером. Обогреватели должны работать.

    Совет: Инфракрасные камеры — самый простой способ проверить работоспособность обогревателя, не касаясь электрического оборудования, находящегося под напряжением.


    Испытания разрядников для распределительных устройств и распределительных щитов

    Процедуры проверки и испытаний ограничителей перенапряжения выходят за рамки данного документа. Ограничители перенапряжения должны быть выполнены в соответствии с разделом 7.19 ANSI/NETA-ATS. Проверка этих устройств обычно заключается в подаче высокого напряжения на разрядник на землю и наблюдении за током утечки.

    Рекомендуется: Техническое обслуживание и проверка разрядника в полевых условиях


    Проверка фазировки с двумя источниками для распределительных устройств и распределительных щитов

    1.) Во время первоначальной приемки выполните проверки фазировки на двухконтурных распределительных устройствах или распределительных устройствах с двумя источниками, чтобы убедиться в правильной фазировке шин от каждого источника.Проверка фазировки должна подтвердить, что фазировка распределительного устройства или распределительного щита верна и соответствует проекту системы.

    Не забывайте соблюдать правила техники безопасности при выполнении работ под напряжением!


    Каталожные номера

    Комментарии

    1 Всего комментариев

    Оставить комментарий Войдите или зарегистрируйтесь, чтобы комментировать.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
