Для термина «Щит» см. другие значения.

Пластиковый электрический щиток с различной аппаратурой модульного исполнения.

Электрический щит, щиток — устройство, предназначеное для приема и распределения электрической энергии при напряжении 380/220 и 660/380 В трехфазного переменного тока частотой 50 — 60 Гц, нечастого включения и отключения линий групповых цепей, а также для их защиты при перегрузках и коротких замыканиях. Применяется в осветительных и силовых установках производственных, общественных, административных и других подобных зданий. Должно соответсвовать требованиям ГОСТ 51321, ГОСТ 51778-2001. Обычно устанавливаемых в металлический или пластиковый корпус.

Содержание 1 Термины и определения 2 Содержимое 3 Варианты исполнения 3.1 Модульный щит 3.2 Щит (шкаф) с монтажной панелью 3. 3 Доступность 4 Техника безопасности 5 Примечания 6 См. также 7 Ссылки

Термины и определения

7.1.4. Главный распределительный щит (ГРЩ) — распределительный щит, через который снабжается электроэнергией все здание или его обособленная часть. Роль ГРЩ может выполнять ВРУ или щит низкого напряжения подстанции.
7.1.6. Групповой щиток — устройство, в котором установлены аппараты защиты и коммутационные аппараты (или только аппараты защиты) для отдельных групп светильников, штепсельных розеток и стационарных электроприемников.
7.1.7. Квартирный щиток — групповой щиток, установленный в квартире и предназначенный для присоединения сети, питающей светильники, штепсельные розетки и стационарные электроприемники квартиры.
7.1.8. Этажный распределительный щиток — щиток, установленный на этажах жилых домов и предназначенный для питания квартир или квартирных щитков.
7.1.9. Электрощитовое помещение — помещение, доступное только для обслуживающего квалифицированного персонала, в котором устанавливаются ВУ, ВРУ, ГРЩ и другие распределительные устройства.

7.1.11. Распределительная сеть — сеть от ВУ, ВРУ, ГРЩ до распределительных пунктов и щитков.
7.1.12. Групповая сеть — сеть от щитков и распределительных пунктов до светильников, штепсельных розеток и других электроприемников.
Правила устройства электроустановок (ПУЭ) Глава 7.1. Электроустановки жилых, общественных, административных и бытовых зданий

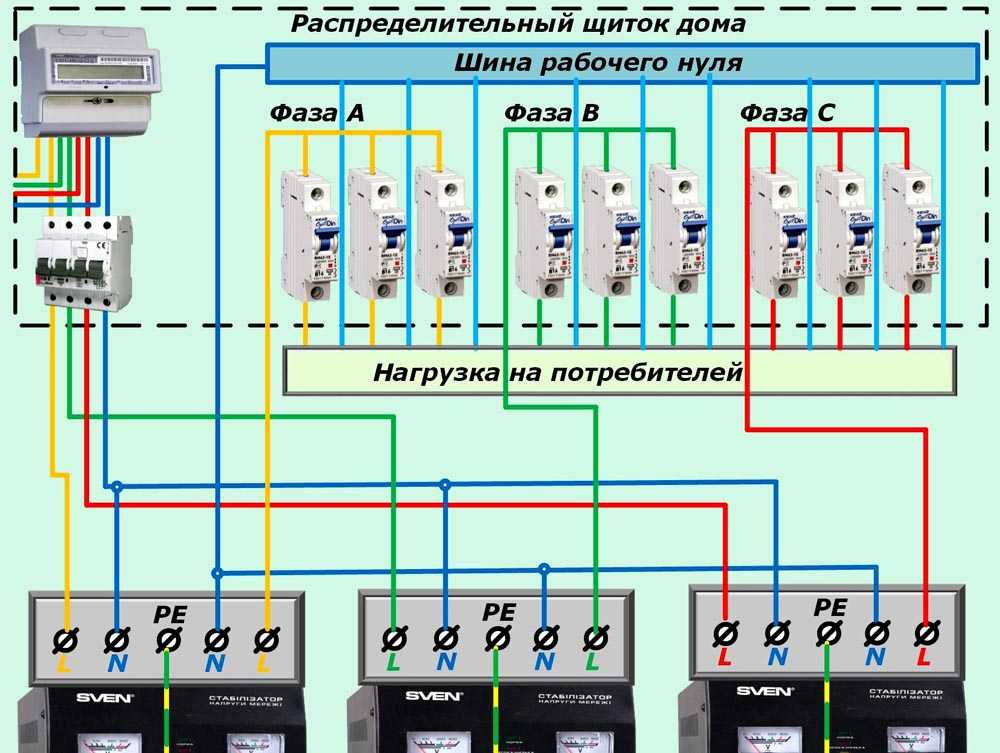

Содержимое

Как правило, внутри щитка размещается минимум аппаратуры, относящийся с индивидуальной квартире или совокупности квартир, определяемых на этаже лестничной площадкой, соединяемых с квартирой групповой сетью:

• счётчик электроэнергии,
• смонтированные предохранители или автоматические выключатели,
• дополнительно, в отдельных отсеках, могут размещаться соединители с не-силовыми электрическими сетями, например кабельным телевидением или ЛВС.

Варианты исполнения

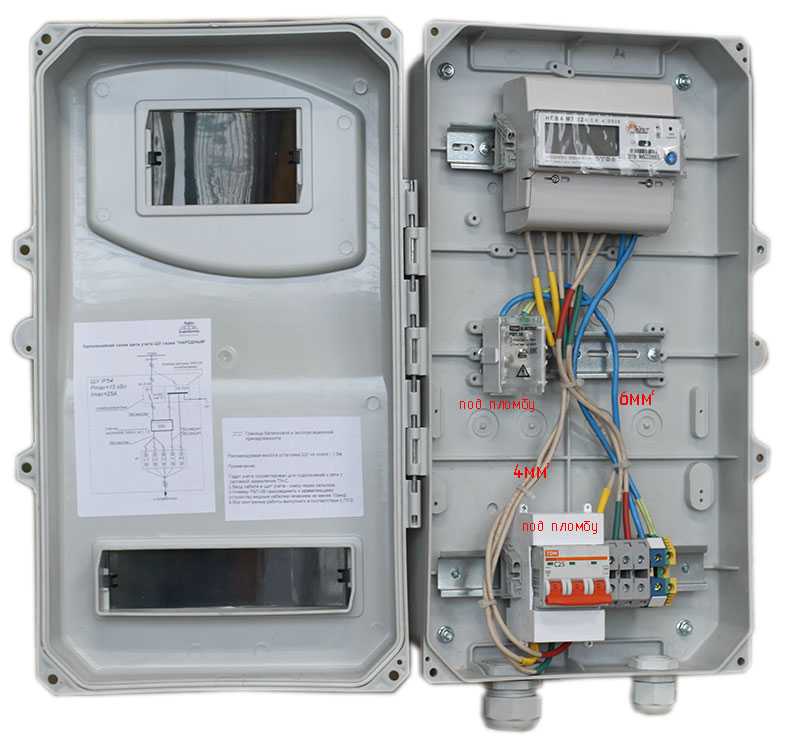

Корпуса OptiBox G изготовленные из изоляционного, трудно воспламеняющегося и самозатухающего композита

Электрические щиты могут собираться какой-либо фирмой-изготовителем (комплектными) по типовым или индивидуальным схемам и устанавливаться на месте уже готовыми (так обычно выполняются вводно-распределительные устройства), или собираться монтажниками на месте установки (так обычно выполняются групповые распределительные щиты). Для сборки электрических щитов используются металлические или пластиковые корпуса. Корпуса выпускаются промышленностью как готовыми, определенных серий, так и в виде различных деталей для сборки корпуса индивидуальной конструкции.

Готовые корпуса можно разделить на

корпуса (щиты) с монтажной панелью и модульные корпуса (щиты).

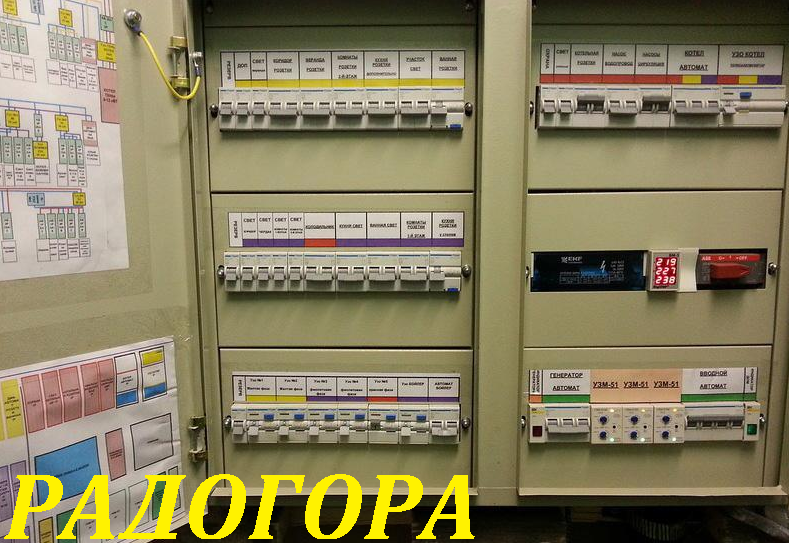

Модульный щит

OptiBox P пластиковые корпуса для установки на DIN-рейку модульной аппаратуры

В большинстве групповых распределительных щитов используются готовые модульные корпуса.
Модульные щиты имеют небольшие или средние размеры. При установке вне специальных помещений позволяют сохранить эстетику интерьера. Предназначены для установки специально предназначенной для таких щитов аппаратуры небольших размеров (модульной аппаратуры). Для её монтажа на задней стенке (дне) модульного щита устанавливается один либо несколько металлических профилей определенного размера и формы — DIN-рейка. После установки аппаратуры и выполнения в щите электрических соединений поверх в щите устанавливается металлическая или пластиковая панель, скрывающая клеммы приборов, провода и DIN-рейку и защищающая от прикосновения к токоведущим частям.

В панели выполнены прорези, обеспечивающие видимость приборов и доступ к их элементам управления. Незанятую приборами часть прорези закрывают пластиковыми заглушками (фальшь-панелями).

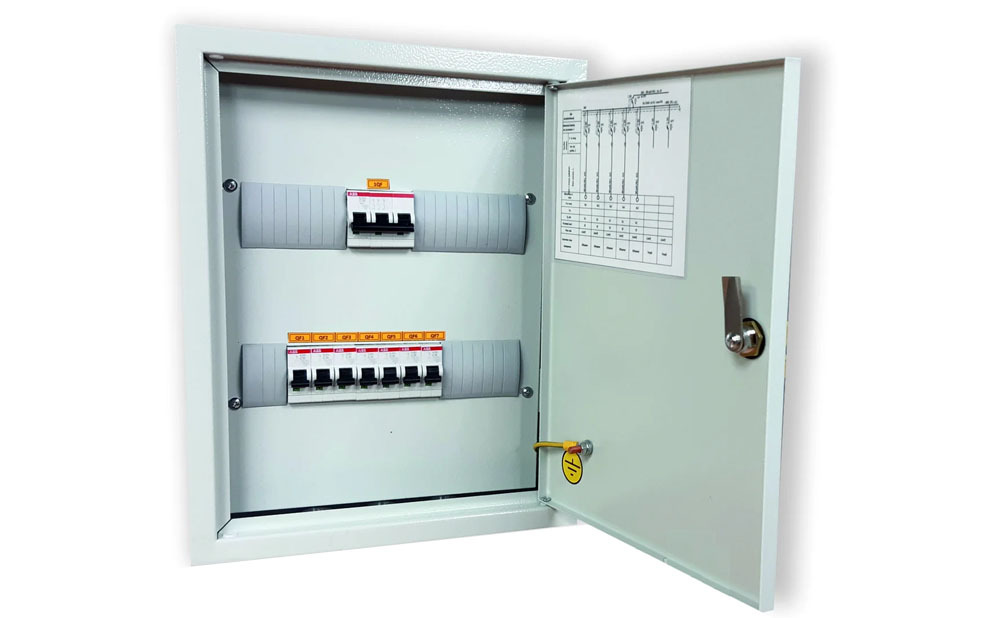

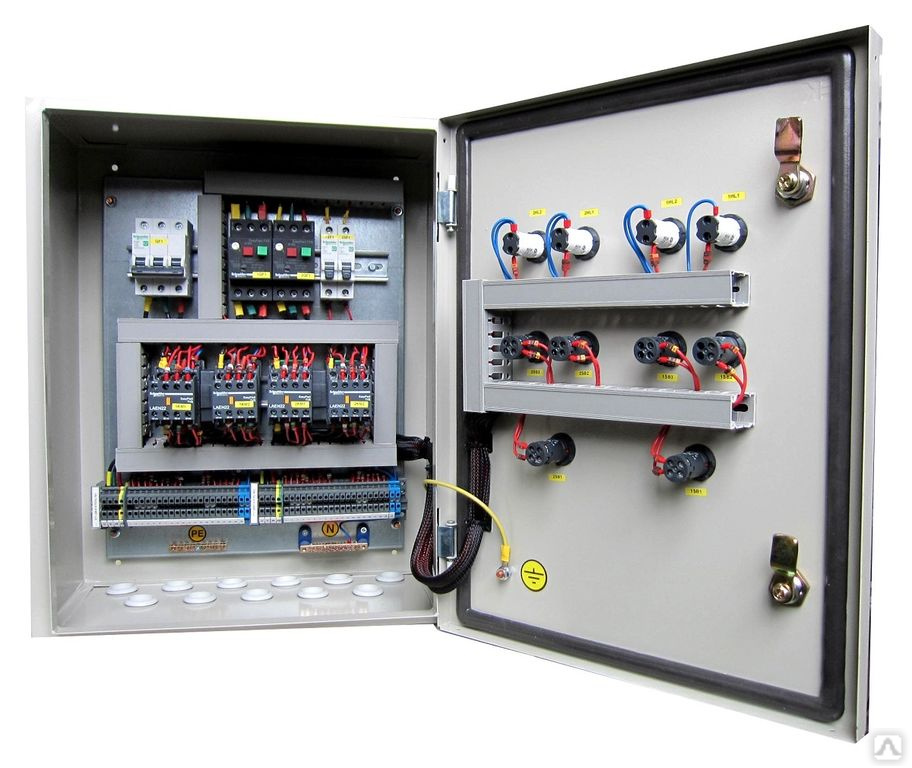

Щит (шкаф) с монтажной панелью

Предназначены для установки любого подходящего по габаритам оборудования при помощи резьбовых соединений на монтажную панель — жесткий металлический лист, в котором выполняются нужные отверстия, или же снабженный отверстиями изначально.

В корпусе индивидуальной сборки можно разместить одновременно и модульную часть, и монтажную панель.

Доступность

1.1.34. В жилых, общественных и других помещениях устройства для ограждения и закрытия токоведущих частей должны быть сплошные; в помещениях, доступных только для квалифицированного персонала, эти устройства могут быть сплошные, — сетчатые или дырчатые. Ограждающие и закрывающие устройства должны быть выполнены так, чтобы снимать или открывать их можно было только при помощи ключей или инструментов.
1.1.35. Все ограждающие и закрывающие устройства должны обладать требуемой (в зависимости от местных условий) механической прочностью. При напряжении выше 1 кВ толщина металлических ограждающих и закрывающих устройств должна быть не менее 1 мм.

Правила устройства электроустановок (ПУЭ)

В некоторых случаях возникает необходимость ограничения доступа к определенной аппаратуре, установленной в щитке например, к счётчику электроэнергии. В таких случаях используют специальные устройства блокировки, замки, открыть которые могут только рабочий персонал обслуживающего предприятия имеющие специальный ключ, а также специальные пломбы.

• В случае проведения регламентных работ по обслуживанию щитка они выполняются уполномоченным квалифицированным обслуживающим персоналом — специально подготовленными работниками, прошедшими проверку знаний в объеме, обязательном для данной работы (должности), и имеющими группу по электробезопасности, предусмотренную действующими правилами охраны труда при эксплуатации электроустановок.
• Аварийно-восстановительные работы выполняются исключительно выездной оперативной бригадой.

Примечания

См. также

• Вводно-распределительное устройство
• Главный распределительный щит
• Шина (энергосистема)
• Энергосистема
• Система электроснабжения
• ПУЭ

Ссылки

Распределительный щит | это… Что такое Распределительный щит?

Для термина «Щит» см. другие значения.

Пластиковый электрический щиток с различной аппаратурой модульного исполнения.

Электрический щит, щиток — устройство, предназначеное для приема и распределения электрической энергии при напряжении 380/220 и 660/380 В трехфазного переменного тока частотой 50 — 60 Гц, нечастого включения и отключения линий групповых цепей, а также для их защиты при перегрузках и коротких замыканиях. Применяется в осветительных и силовых установках производственных, общественных, административных и других подобных зданий.

Должно соответсвовать требованиям ГОСТ 51321, ГОСТ 51778-2001. Обычно устанавливаемых в металлический или пластиковый корпус.

Содержание 1 Термины и определения 2 Содержимое 3 Варианты исполнения 3.1 Модульный щит 3.2 Щит (шкаф) с монтажной панелью 3.3 Доступность 4 Техника безопасности 5 Примечания 6 См. также 7 Ссылки

Термины и определения

7.1.4. Главный распределительный щит (ГРЩ) — распределительный щит, через который снабжается электроэнергией все здание или его обособленная часть. Роль ГРЩ может выполнять ВРУ или щит низкого напряжения подстанции.
7.1.6. Групповой щиток — устройство, в котором установлены аппараты защиты и коммутационные аппараты (или только аппараты защиты) для отдельных групп светильников, штепсельных розеток и стационарных электроприемников.
7.1.7. Квартирный щиток — групповой щиток, установленный в квартире и предназначенный для присоединения сети, питающей светильники, штепсельные розетки и стационарные электроприемники квартиры.

7.1.8. Этажный распределительный щиток — щиток, установленный на этажах жилых домов и предназначенный для питания квартир или квартирных щитков.
7.1.9. Электрощитовое помещение — помещение, доступное только для обслуживающего квалифицированного персонала, в котором устанавливаются ВУ, ВРУ, ГРЩ и другие распределительные устройства.
7.1.11. Распределительная сеть — сеть от ВУ, ВРУ, ГРЩ до распределительных пунктов и щитков.
7.1.12. Групповая сеть — сеть от щитков и распределительных пунктов до светильников, штепсельных розеток и других электроприемников.
Правила устройства электроустановок (ПУЭ) Глава 7.1. Электроустановки жилых, общественных, административных и бытовых зданий

Содержимое

Как правило, внутри щитка размещается минимум аппаратуры, относящийся с индивидуальной квартире или совокупности квартир, определяемых на этаже лестничной площадкой, соединяемых с квартирой групповой сетью:

• счётчик электроэнергии,
• смонтированные предохранители или автоматические выключатели,
• дополнительно, в отдельных отсеках, могут размещаться соединители с не-силовыми электрическими сетями, например кабельным телевидением или ЛВС.

Варианты исполнения

Корпуса OptiBox G изготовленные из изоляционного, трудно воспламеняющегося и самозатухающего композита

Электрические щиты могут собираться какой-либо фирмой-изготовителем (комплектными) по типовым или индивидуальным схемам и устанавливаться на месте уже готовыми (так обычно выполняются вводно-распределительные устройства), или собираться монтажниками на месте установки (так обычно выполняются групповые распределительные щиты). Для сборки электрических щитов используются металлические или пластиковые корпуса. Корпуса выпускаются промышленностью как готовыми, определенных серий, так и в виде различных деталей для сборки корпуса индивидуальной конструкции.

Готовые корпуса можно разделить на корпуса (щиты) с монтажной панелью и модульные корпуса (щиты).

Модульный щит

OptiBox P пластиковые корпуса для установки на DIN-рейку модульной аппаратуры

В большинстве групповых распределительных щитов используются готовые модульные корпуса.
Модульные щиты имеют небольшие или средние размеры. При установке вне специальных помещений позволяют сохранить эстетику интерьера. Предназначены для установки специально предназначенной для таких щитов аппаратуры небольших размеров (модульной аппаратуры). Для её монтажа на задней стенке (дне) модульного щита устанавливается один либо несколько металлических профилей определенного размера и формы — DIN-рейка. После установки аппаратуры и выполнения в щите электрических соединений поверх в щите устанавливается металлическая или пластиковая панель, скрывающая клеммы приборов, провода и DIN-рейку и защищающая от прикосновения к токоведущим частям. В панели выполнены прорези, обеспечивающие видимость приборов и доступ к их элементам управления. Незанятую приборами часть прорези закрывают пластиковыми заглушками (фальшь-панелями).

Щит (шкаф) с монтажной панелью

Предназначены для установки любого подходящего по габаритам оборудования при помощи резьбовых соединений на монтажную панель — жесткий металлический лист, в котором выполняются нужные отверстия, или же снабженный отверстиями изначально.

В корпусе индивидуальной сборки можно разместить одновременно и модульную часть, и монтажную панель.

Доступность

1.1.34. В жилых, общественных и других помещениях устройства для ограждения и закрытия токоведущих частей должны быть сплошные; в помещениях, доступных только для квалифицированного персонала, эти устройства могут быть сплошные, — сетчатые или дырчатые. Ограждающие и закрывающие устройства должны быть выполнены так, чтобы снимать или открывать их можно было только при помощи ключей или инструментов.
1.1.35. Все ограждающие и закрывающие устройства должны обладать требуемой (в зависимости от местных условий) механической прочностью. При напряжении выше 1 кВ толщина металлических ограждающих и закрывающих устройств должна быть не менее 1 мм.
Правила устройства электроустановок (ПУЭ)

В некоторых случаях возникает необходимость ограничения доступа к определенной аппаратуре, установленной в щитке например, к счётчику электроэнергии. В таких случаях используют специальные устройства блокировки, замки, открыть которые могут только рабочий персонал обслуживающего предприятия имеющие специальный ключ, а также специальные пломбы.

• В случае проведения регламентных работ по обслуживанию щитка они выполняются уполномоченным квалифицированным обслуживающим персоналом — специально подготовленными работниками, прошедшими проверку знаний в объеме, обязательном для данной работы (должности), и имеющими группу по электробезопасности, предусмотренную действующими правилами охраны труда при эксплуатации электроустановок.
• Аварийно-восстановительные работы выполняются исключительно выездной оперативной бригадой.

Примечания

См. также

• Вводно-распределительное устройство
• Главный распределительный щит
• Шина (энергосистема)
• Энергосистема
• Система электроснабжения
• ПУЭ

Ссылки

Электрические панели

: что это такое и как они работают (полное руководство)

Почти каждый, кто живет в доме или владеет им, слышал об электрических панелях, но очень немногие люди на самом деле знают, что они делают и как они работают. Хотя электрические панели могут показаться сложным оборудованием, требующим специальных знаний для понимания, они работают на нескольких простых принципах, которые может понять почти каждый.

Электрическая панель, иногда называемая блоком выключателей или панелью выключателей, представляет собой металлический ящик, в котором находятся автоматические выключатели в вашем доме. В современных домах есть схемы, которые контролируют питание частей дома. При необходимости автоматические выключатели «срабатывают» и отключают питание определенной цепи в качестве меры безопасности.

Вам нужен электрик?

Получите БЕСПЛАТНЫЕ предложения от лицензированных электриков в вашем районе уже сегодня. Если вам нужна розетка или потолочный вентилятор, новая электрическая панель или проводка, мы можем помочь! Все электрики проверены, лицензированы и застрахованы.

Получите БЕСПЛАТНУЮ цитату сегодня

У нас есть партнерские отношения с Networx

Тема домашних электрических и автоматических выключателей может показаться очень сложной для большинства домовладельцев, но это довольно просто, если вы потратите время на изучение основ. Ниже мы подробно рассмотрим электрические панели, как они работают, различные типы, как найти панель выключателя в вашем доме и многие другие распространенные вопросы, касающиеся коробок выключателей.

Основы работы с электрическими панелями

Домовладельцу или почти любому человеку, живущему в доме, очень важно знать об электрических панелях для обеспечения безопасности и удобства. В случае чрезвычайной ситуации вы должны знать, где в вашем доме находится распределительная коробка, чтобы вы могли отключить питание затронутых цепей.

Чаще всего срабатывает автоматический выключатель, и вам необходимо сбросить его и восстановить питание цепи. Знание расположения электрощита в вашем доме и того, как он работает, сделает весь процесс более плавным. Также полезно точно знать, как оборудование в вашем доме работает для любых ремонтных работ, которые вам нужны.

Что такое электрическая панель?

Современные домашние электрические системы состоят из многочисленных цепей, которые контролируют подачу электричества в определенные зоны дома. В то время как одна цепь может обеспечивать питанием несколько комнат, каждая комната в доме часто имеет свою собственную цепь, а крупные бытовые приборы также имеют выделенные цепи.

Электрическая панель представляет собой стальной ящик, в котором находятся автоматические выключатели. В случае панели главного выключателя мощность поступает от счетчика и разделяется на разные цепи, каждая со своим собственным автоматическим выключателем. Существует множество различных размеров и типов панелей выключателей, включая основные панели, панели с основными проушинами, вспомогательные панели и автоматические переключатели, которые мы более подробно рассмотрим позже.

Главные выключатели панели действуют как защитный барьер между проводами источника, идущими от счетчика, и электропроводкой в ​​вашем доме. Когда выключатель обнаруживает электрическую неисправность, которая может нанести ущерб вашему дому или людям, он быстро отключает питание в пострадавшей цепи. Другие типы электрических панелей, часто находящиеся в разных местах в электрической системе вашего дома, работают по тому же принципу.

Компоненты электрического щита

Когда вы открываете металлическую дверь электрического щита, она может показаться гигантским беспорядком из проводов, металлических стержней и выключателей. Но каждая часть служит определенной цели, и вся система не может работать без всех компонентов — по крайней мере, небезопасно. Ниже мы рассмотрим основные части, которые вы увидите в типичном домашнем электрощите:

• Блок выключателя — Блок выключателя представляет собой металлический корпус, в котором находятся все компоненты, описанные ниже. Коробки выключателей обычно крепятся к стене и имеют одну дверцу спереди. В верхней части есть большое отверстие для проводов источника, а вдоль верхней, нижней и боковых сторон есть всплывающие окна для выхода ответвленных цепей.

• Провода источника – Провода источника – это провода, идущие от счетчика в распределительную коробку сверху. Обычно имеется три исходных провода: два «горячих» и один «нейтральный». Два провода горячего источника подключаются к главному разъединителю, а нейтральный провод источника подключается к нулевой шине.

• Главный разъединитель – Два провода горячего источника подсоединяются к главному разъединителю перед тем, как направляются к горячим шинам. Обычно он расположен в верхней части коробки выключателя и действует как главный выключатель для панели выключателя. Вся электрическая панель обесточивается, если срабатывает главный выключатель или вы отключаете его вручную.

• Горячие шины – Горячие шины представляют собой (обычно) две шины, которые проходят по центру панели выключателя. Провода горячего источника подключаются к горячим шинам для подачи питания на всю панель и любые последующие ответвления. Автоматические выключатели проходят вдоль горячих шин.

• Нейтральная шина – Нейтральная шина соединяет первичный нейтральный провод источника со всеми нейтральными проводами ответвленных цепей. Расположение нулевой шины может варьироваться от коробки выключателя к коробке выключателя, но обычно она проходит параллельно горячим шинам (в сочетании с заземляющей шиной на главном выключателе) или сбоку от корпуса.

• Шина заземления – Шина заземления – место, где сходятся все заземляющие провода ответвленных цепей. Он подключается к основному заземляющему электроду (заземляющему стержню). Расположение заземляющей шины может варьироваться, но обычно она находится в нижней части коробки выключателя или проходит параллельно горячим шинам (в сочетании с нейтральной шиной на главном выключателе).

• Автоматические выключатели – Автоматические выключатели представляют собой выключатели в коробке выключателя, которые проходят вдоль горячих шин. Они стоят между первичным источником питания (горячие шины) и ответвленными цепями, выходящими из коробки выключателя. Каждая ответвленная цепь получает специальный автоматический выключатель. Существует три основных типа автоматических выключателей: стандартный (без дополнительной защиты), прерыватель цепи замыкания на землю (GFCI) и прерыватель цепи дугового замыкания (AFCI).

• Провода ответвления цепи – Провода ответвленной цепи — это нейтральный, заземляющий и горячий провода, которые выходят из коробки выключателя и образуют цепи в вашем доме. Как правило, цепи 120 В состоят из трех проводов: горячего (черного), нейтрального (белого) и заземления (медного или зеленого). Цепи 240 В могут состоять из трех или четырех проводов: горячий L1 (черный), горячий L2 (красный), нейтральный (белый, иногда отсутствует) и земля (медный или зеленый). Сложные цепи или гирляндное соединение могут усложнить ситуацию и добавить больше проводов в цепь.

Как работают электрические панели?

Электрические панели могут показаться чрезвычайно сложными, но они довольно просты, если вы понимаете, как работают электрические системы. Электрическая система вашего дома состоит из цепей, из которых электрический ток выходит, питает приборы и розетки, а затем возвращается, замыкая цепь.

Главные электрические панели получают питание от основных проводов источника, проложенных электросетью. Ток высокого напряжения достигает вашего дома по проводам коммунальных служб, проходит через трансформатор для понижения напряжения, проходит через электросчетчик, а затем входит в ваш дом. В случае с дополнительным щитом он работает по тому же принципу, но получает питание от основного электрического щита, а не от проводов источника.

Затем ток проходит от горячих проводов источника к главному выключателю. Главный выключатель — это большой выключатель в верхней части коробки выключателя, который действует как выключатель для всей панели. Затем мощность достигает двух горячих шин, идущих по центру электрического щита.

Электропитание идет от горячих шин к горячим проводам в силовых ответвлениях, которые выходят с боков электрощита. Автоматические выключатели, расположенные вдоль горячих шин, действуют как отключающие выключатели для каждой ответвленной цепи. Хотя вы можете вручную переключать автоматические выключатели для отключения питания, они автоматически отключаются, когда обнаруживают скачок напряжения или слишком большой ток в цепи.

Ответвленные цепи могут питать различные устройства в доме, в том числе электроприборы, розетки и освещение. Затем ток возвращается к электрической панели, чтобы замкнуть цепь. Питание обычно возвращается через нейтральные провода, по крайней мере, в несбалансированной системе. Нейтральные провода подключаются к нейтральной шине (или к нейтральной/заземляющей шине главного электрического щита).

Электрические панели — это узлы электрической системы вашего дома. Электропитание поступает в панель выключателя от коммунального предприятия, разделяется на цепи для питания вашего дома, а затем возвращается, чтобы замкнуть цепь. Главный выключатель и отдельные автоматические выключатели помогают обеспечить безопасность системы и дают вам контроль над электричеством в вашем доме.

Различные типы электрических панелей

Теперь, когда вы знаете основы того, как электрические панели управляют электричеством в вашем доме, важно рассмотреть различные типы панелей, с которыми вы можете столкнуться. В целом, существует четыре типа электрических панелей:

• Панель главного выключателя
• Панель с главными проушинами
• Вспомогательные панели
• Автоматические переключатели

Как правило, в одном доме нет электрических панелей всех типов; редко можно увидеть их всех в одном здании.

Панель главного выключателя

Панель главного выключателя является основной панелью электроснабжения в большинстве домов. Это место, где электричество поступает в ваш дом от счетчика и разделяется на ответвления, чтобы питать все в вашем доме.

Панели главного выключателя, как описано выше, имеют горячие провода от энергосистемы, которые обычно входят сверху. Главный выключатель в верхней части коробки выключателя управляет питанием всей панели и, следовательно, вашего дома. Затем горячие провода источника подключаются к горячим шинам, идущим по центру корпуса.

Отводные цепи подключаются к горячим шинам с автоматическими выключателями, расположенными в точке подключения для обеспечения безопасности. Когда автоматический выключатель обнаруживает неожиданное увеличение тока из-за неисправности, скачка напряжения или короткого замыкания, он срабатывает и отключает питание в затронутой цепи.

Панели главного выключателя обычно имеют одну шину нейтрали/заземления вместо отдельных шин для каждой функции. Все заземляющие и нулевые провода ответвленных цепей подключаются к нулевой/заземляющей шине. В зависимости от местных норм заземляющий электрод (обычно заземляющий стержень) и линия нейтрали источника также подключаются к шине нейтрали/заземления.

Панели главных наконечников

Панели главных наконечников почти идентичны панелям главного выключателя, но не имеют главного выключателя в верхней части коробки выключателя. Вместо этого линии горячего источника проходят непосредственно к разъему с наконечником.

Во многих жилых электрических системах панели с наконечниками обычно используются в качестве подпанелей. Главный выключатель для панели с проушинами часто находится на счетчике (если используется в качестве основной панели) или на главной панели (если используется в качестве вспомогательной панели).

Как и в панелях главного выключателя, в панелях с главными выступами горячие шины проходят по центру корпуса. Отводные цепи отделяются от горячих сборных шин, и на каждой имеется автоматический выключатель для отключения питания цепи в случае возникновения чрезвычайной ситуации. Естественная шина и шина заземления на панели с наконечниками обычно представляют собой отдельные шины вместо комбинированной шины нейтрали и заземления, обычно используемой на дополнительных панелях.

Субпанели

Субпанели представляют собой электрические панели меньшего размера, расположенные после главного выключателя жилого дома. Они действуют как вторичный электрический «хаб» для больших домов, которым требуется несколько цепей на значительном расстоянии от основного щита. Большинство вспомогательных панелей представляют собой панели с проушинами и не имеют главного выключателя непосредственно на панели.

Количество возможных вспомогательных панелей в доме ограничено количеством слотов автоматических выключателей в главной панели выключателя. Вспомогательные панели получают питание от панели основного выключателя, точно так же, как ответвленная цепь получает ток.

Вспомогательные панели работают почти так же, как основная панель выключателя или панель с проушинами. Однако провода источника субпанели представляют собой ответвленную цепь от коробки главного выключателя, а не от счетчика электроэнергии. Нейтральные и заземляющие шины в дополнительном щите должны быть отдельными шинами, а не комбинированными нейтральными/заземляющими шинами, которые обычно используются на главном электрическом щите.

Автоматические переключатели

Автоматические переключатели представляют собой вспомогательную панель особого типа, используемую, когда в вашем доме есть альтернативный источник питания, подключенный непосредственно к электрической системе дома. Резервные генераторы, генераторы для всего дома и другие альтернативные источники питания часто требуют наличия переключателя для подключения к вашему дому.

Автоматические переключатели часто располагаются рядом с панелью главного выключателя вашего дома и являются простым способом переключения вашего дома с общего питания на резервный источник питания. Существует два основных типа автоматических переключателей:

• Ручной – При использовании ручного переключателя вы должны вручную включить генератор и перевести переключатель в положение «включено». Ручные переключатели могут сэкономить вам деньги, но они требуют больше ручной работы, чтобы переключить электрическую систему вашего дома на резервный источник питания.

• Автоматический – Автоматические переключатели более сложные, чем их ручные аналоги, и зачастую более дорогие. С автоматическим переключателем резерва вам не нужно ничего делать при отключении питания; он автоматически включает ваш генератор и переключает электрическую систему вашего дома на резервный источник питания.

Различия между блоком предохранителей и электрической панелью

Различные типы панелей управления электрической системой могут запутать терминологию и незначительные различия между системами. Блоки предохранителей и электрические панели — два термина, которые вы часто слышите, но в чем между ними разница?

То, как электричество проходит через блок предохранителей и электрический щит, почти одинаково, но есть одно ключевое отличие. В блоках предохранителей используются плавкие предохранители на ответвлениях цепей для отключения питания в аварийной ситуации, а в электрических панелях используются автоматические выключатели.

Блоки предохранителей имеют ввинчиваемые плавкие предохранители вдоль горячих шин. Когда ток превышает номинал предохранителей из-за скачка напряжения или короткого замыкания, плавкий элемент плавится и отключает питание цепи. Предохранители одноразовые, поэтому при перегорании одного необходимо его заменить. В блоках предохранителей используются старые технологии, и сегодня они редко встречаются в жилых домах.

Электрические щиты имеют автоматические выключатели вдоль горячих шин, которые срабатывают, когда ток превышает их номинал из-за скачка напряжения или короткого замыкания. Автоматические выключатели можно использовать повторно, поэтому вы просто поворачиваете переключатель обратно в положение «включено», чтобы восстановить питание цепи. В большинстве современных домов есть электрические панели для управления их электрическими системами, поскольку они проще в использовании и используют более современные технологии безопасности.

Номиналы электрических панелей и их значение

Электрические панели бывают разных размеров и имеют разные номиналы в зависимости от количества ампер, которые они могут выдержать. Обычно вы можете приобрести панели главного выключателя для жилых помещений четырех размеров:

• 100 ампер
• 125 ампер
• 150 ампер
• 200 ампер

Номинальная сила тока электрического щита указывает, какой ток цепи и вспомогательные щиты могут потреблять от коробки выключателя. Всегда лучше иметь коробку выключателя, рассчитанную на большее количество ампер, чем вам нужно, чем слишком маленькую. Как правило, вы должны стремиться постоянно потреблять не более 80% мощности вашей панели.

Какой размер электрической панели вам нужен, зависит от ожидаемого потребления тока всеми элементами в вашем доме и вашей рабочей силы тока. Многие жилые дома питаются от коммунальной сети на 100 или 125 ампер, что ограничивает количество ампер, которое вы можете потреблять (если вы не увеличиваете силу тока).

Еще одним фактором является количество слотов автоматического выключателя на электрической панели. Даже если изначально вам не нужно много слотов, всегда лучше получить панель с большим количеством слотов для автоматических выключателей, чем вам нужно, чтобы оставить место для расширения. Количество мест в панели выключателя жилого дома может варьироваться от 12 до 60+. Количество слотов панели выключателя определенного размера зависит от производителя, но вот некоторые стандартные конфигурации:

Размер панели выключателя	Number of Circuit Breaker Slots/Spaces
100 amp	20
125 amp	25
150 amp	30
200 amp	40

Однополюсные выключатели на 120 В занимают одно место на панели выключателей, а двухполюсные выключатели на 240 В занимают два слота. Сдвоенные выключатели соединяют две цепи 120 В с одним слотом, что может быть идеальным, если у вас ограниченное пространство на панели.

Как найти электрический щиток в доме

Если вам нужно выполнить какие-то электромонтажные работы или вы хотите узнать больше о своем доме, вам может быть интересно, где найти домашний электрический щиток. Найти главный электрический щит в доме, как правило, довольно просто.

1. Проверьте общие места — Электрические панели обычно находятся в помещении, но могут быть и со стороны вашего дома. Общие места для основных электрических панелей включают подвал, подсобное помещение, прачечную и туалеты. Обычно это первый этаж в многоуровневых домах.

2. Ищите маленькую дверцу доступа — Коробки выключателей обычно изготавливаются из серого металла, если только они не окрашены, чтобы гармонировать с декором. Вы должны увидеть маленькую дверцу доступа, распахивающуюся в сторону при установке в готовую стену.

3. Проверьте документы вашего дома . Другой вариант — проверить чертежи вашего дома или отчет об инспекции дома, чтобы найти электрический щиток.

4. Проконсультируйтесь с электриком — Если ничего не помогает, вы всегда можете обратиться к электрику, который поможет вам найти электрический щит вашего дома. Вы сможете найти его, если знаете, что ищете, и используете приведенную выше информацию, но всегда можно проконсультироваться с электриком.

Как долго служат электрические панели?

Большинство современных электрических панелей необходимо заменять каждые 25–40 лет. По мере старения оборудования на нем накапливается небольшое количество ржавчины, и оно начинает ломаться, поэтому лучше заранее заменять электрическую панель через определенные промежутки времени. Если в вашем доме все еще есть блок предохранителей вместо электрического щита, лучше заменить его современным блоком выключателя.

Если вы заметили подпалины, запах гари, повреждения водой или ржавчину в блоке выключателя, немедленно отключите питание и вызовите электрика. Эти признаки могут указывать на более серьезные проблемы или необходимость замены электрической панели раньше, поэтому лучше решить их как можно скорее.

Заключительные мысли

Электрические панели могут показаться очень сложной частью электрического оборудования, но это довольно просто, если присмотреться. Горячие провода источника входят в электрический щит сверху, там есть главный выключатель, а затем они подключаются к горячим шинам, спускающимся по центру коробки выключателя. Также имеется нейтральная шина и заземляющая шина для нулевого и заземляющего проводов соответственно.

Вдоль горячих шин установлены автоматические выключатели, которые контролируют питание ответвленных цепей, выходящих из электрощита. Цепи ответвления обеспечивают ток к элементам в вашем доме, которые в нем нуждаются, включая приборы, розетки, освещение или вспомогательные панели.

Вам нужен электрик?

Получите БЕСПЛАТНЫЕ предложения от лицензированных электриков в вашем районе уже сегодня. Если вам нужна розетка или потолочный вентилятор, новая электрическая панель или проводка, мы можем помочь! Все электрики проверены, лицензированы и застрахованы.

Получите БЕСПЛАТНУЮ цитату сегодня

Мы сотрудничаем с Networx

Что такое панель автоматического выключателя?

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 08. 04.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Комсток / Getty Images

Панель электрического автоматического выключателя является основной точкой распределения электрических цепей в вашем доме. В большинстве случаев это будет плоская металлическая панель серого или коричневого цвета, расположенная в гараже, подсобном помещении или подвале, хотя иногда ее размещают в готовом шкафу или доступном чулане.

В качестве основного источника питания для дома панель автоматического выключателя обычно обеспечивает от 100 до 200 ампер общей мощности, в зависимости от номинала панели, хотя в современных домах со многими электроприборами иногда требуется от 300 до 400 ампер. Эта общая доступная мощность распределяется между отдельными ответвленными цепями, расположенными внутри панели.

Электроэнергия поступает в ваш дом от линий электроснабжения (совместно называемых служебным входом). Он проходит через электрический счетчик, который регистрирует потребление электроэнергии, а затем поступает в панель автоматического выключателя. Некоторые системы также имеют большой выключатель между счетчиком и панелью. Последний электрический код потребует этого «разъединителя», или, как он официально называется в новой кодовой книге, аварийного выключателя. Причина, по которой в прошлом использовались разъединители, заключалась в защите длинных участков входных кабелей от счетчика до электрического щита.

Что находится внутри панели автоматического выключателя?

Провода служебного входа подключаются к двум большим клеммам, называемым наконечниками, в верхней или нижней части панели. Эти наконечники всегда находятся под напряжением, если коммунальная компания не отключит питание или у вас нет разъединителя или аварийного выключателя в месте расположения счетчика. Наконечники и вся проводка, идущая к корпусу панели, закрыты плоской металлической панелью, называемой глухой передней крышкой. Это то, что вы видите, когда открываете дверцу панели выключателя. В передней крышке есть вырезы, которые позволяют получить доступ ко всем выключателям, и это все, что нужно домовладельцам. Не снимайте мертвую переднюю крышку, если вы не знаете, что делаете.

Смотреть сейчас: все, что вам нужно знать о блоке выключателя

Главный выключатель

Большинство панелей автоматических выключателей имеют два вертикальных ряда выключателей. Выше (а иногда и ниже) этих двух рядов находится большой прерыватель, называемый главным прерывателем. Этот выключатель управляет питанием всех автоматических выключателей ответвления. Если вы отключите главный выключатель, вы сразу отключите все цепи в доме. Однако это не означает, что панель не находится под напряжением. Наконечники, которые соединяются с служебными линиями, остаются под напряжением независимо от того, включен или выключен главный выключатель. Вот почему вы никогда не должны снимать мертвую переднюю крышку или ковыряться внутри панели автоматического выключателя. Главный выключатель отмечен значением защиты (например, 100 или 200 ампер) на рычаге выключателя.

Отводные автоматические выключатели

Выключатели в двух рядах в основном предназначены для параллельных цепей. К ним относятся цепи на 15 и 20 ампер, которые питают обычные цепи освещения и розеток, и цепи на 20 ампер, которые питают специальные розетки на кухне, в гараже и других помещениях, а также некоторые бытовые приборы. Большие выключатели, обеспечивающие 30, 40 или 50 ампер, представляют собой двухполюсные выключатели, большинство из которых имеют рычаги двойной ширины. Они питают 240-вольтовые приборы, такие как электрические плиты и сушилки. Большой выключатель может также питать фидерную цепь, которая подает питание на небольшую панель автоматического выключателя, называемую субпанелью, где-то еще в доме. Субпанели часто используются для электроснабжения больших пристроек или отдельных гаражей или мастерских.

Горячие шины

Вернемся к внутренней части панели: если электрик снимет мертвую переднюю панель, он обнаружит два ряда автоматических выключателей ответвления, установленных на двух горячих шинах, которые получают питание через главный выключатель. Все «горячие» провода в цепях подключаются к выключателям, а выключатели подключаются к горячим шинам. Панель выключателя также имеет нейтральную шину и, как правило, отдельную шину заземления. Провода нейтральной цепи подключаются к нейтральной шине, а провода заземления — к заземляющей шине. Некоторые автоматические выключатели (выключатели GFCI и AFCI) содержат косичку, которая также прикрепляется к нейтральной шине.

От заземляющей шины толстый медный провод выходит за пределы панели и спускается к земле, где он соединяется с длинным медным стержнем, глубоко вбитым в почву. Если есть проблема в какой-либо цепи заземления или в панели, электричество может течь по проводам заземления и безопасно попадать в землю через заземляющий стержень.

Примечание. В большинстве панелей, установленных до 2022 года, шина заземления и шина нейтрали были объединены. Только при установке разъединителя рядом со счетчиком и прокладке отдельного заземления внутри кабеля служебного ввода (кабеля SER) заземление и нейтраль находились на отдельных шинах.

Размер панели выключателя

Стандартная мощность панели автоматического выключателя для дома на одну семью составляет 200 ампер, хотя в больших новых домах может быть от 300 до 400 ампер. Во многих старых домах есть панели на 100 ампер, и они могут отлично работать в зависимости от ваших потребностей. Очень старые системы могут иметь панели на 60 ампер; у них обычно есть предохранители вместо прерывателей. Они безопасны, если они правильно спроектированы и обслуживаются, но если у вас возникнут проблемы с одним из них или если вам нужно добавить схему для большего обслуживания, рекомендуется перейти на панель на 200 ампер. Сама панель большего размера не будет потреблять больше электроэнергии.
