Электрический щит — это… Что такое Электрический щит?

Электрический щит

электрический щит

Электрический щит — техническое отделение в жилых помещениях и/или предприятиях для монтажа средств аварийного отключения и контроля электроустановок.

Назначение

Вариант исполнения

DIN

На заднем плане расположено ребро (т. н. «DIN-рейка»), размер определяется таким понятием, как модуль. Таким образом, конструкция данных щитовых компонентов должна иметь возможность для крепления к DIN-рейке и иметь размеры, соответствующие модульным размерам.

Так же в случае отсутствия необходимого пространства в основном щите, существуют т. н. модульные шкафы. Зачастую используемые, например для установки УЗО в постройках советского типа, где конструкция щитов не предусматривала установку дополнительных щитовых.

Доступность

В некоторых случаях возникает необходимость ограничения доступа (например, при использовании счётчика электроэнергии). В таких случаях используют специальные замки, открыть которые могут только рабочий персонал обслуживающего предприятия, а также свинцовые пломбы.

Поскольку щитовые могут иметь оголённые части проводников, перед проведением работ рекомендуется отключать питание.
В случае, если щит имеет защиту от несанкционированого доступа, не рекомендуется пытаться открыть собственными силами; а в случае необходимости доступ разрешается только специалистам, наделённым соответствующими полномочиями и квалификацией.

Ссылки

Wikimedia Foundation. 2010.

Электрический фильтр (электрич. устройство)
Электрическое смещение

Смотреть что такое «Электрический щит» в других словарях:

Щит (электричество)
— Для термина «Щит» см. другие значения. Пластиковый электрический щиток с различной аппаратурой модульного исполнения. Электрический щит, щиток устройство для размещения средств защиты электрических сетей, распределения и учета… … Википедия
щит — ЩИТ1, а, м Приспособление для защиты тела древнего воина от стрел, ударов холодным оружием, в виде округлой или прямоугольной плоскости (из дерева, жесткой кожи или металла), надеваемое на согнутую руку. На левую руку восковой фигуры… … Толковый словарь русских существительных
щит — сущ., м., употр. сравн. часто Морфология: (нет) чего? щита, чему? щиту, (вижу) что? щит, чем? щитом, о чём? о щите; мн. что? щиты, (нет) чего? щитов, чему? щитам, (вижу) что? щиты, чем? щитами, о чём? о щитах 1. Щитом называется защитное… … Толковый словарь Дмитриева
Электрический предохранитель — Символы обозначения предохранителя У этого термина существуют и другие значения, см. Предохранитель. Электрический предохранитель электрический апп … Википедия
Распределительный щит — Эта статья или раздел нуждается в переработке. Пожалуйста, улучшите статью в соответствии с правилами написания статей … Википедия
Аварийный распределительный щит — Аварийный распределительный щит электрический щит, на который, в случае выхода из строя основной системы снабжения электроэнергией, питание подается непосредственно от аварийного источника электроэнергии посредством устройства… … Википедия
Соединительный судовой электрический ящик (щит) — 24. Соединительный судовой электрический ящик (щит) Судовое электротехническое устройство в виде ящика (щита), служащее для соединения электрических цепей Источник: ГОСТ 22652 77: Системы электроэнергетические судовые. Термины и определения … Словарь-справочник терминов нормативно-технической документации
двигатель электрический — асинхронный (в разрезе): 1 вал ротора; 2 подшипник; 3 крышка подшипника наружная; 4 щит подшипника; 5 пакет ротора; 6 сердечник статора; 7 станина; 8 кожух вентилятора; 9 вентилятор;… … Сельское хозяйство. Большой энциклопедический словарь
БМП — щит и меч пехоты — Мы знакомы с ней, с этой стремительной и грозной машиной, носящей название БМП боевая машина пехоты. Одни видели ее на военных парадах, посвященных годовщине Великого Октября, другие в телевизионных передачах Служу Советскому Союзу! , ну а … Энциклопедия техники
Предохранитель (электрический) — предохранитель Предохранитель электрический аппарат, выполняющий защитную функцию. Предохранитель защищает электрическую цепь и её элементы от перегрева и возгорания при протекании тока высокой силы. В цепи обозначается буквами «FU»… … Википедия

Виды электрических щитков | ehto.ru

Вступление

Электрический щиток является распределительным узлом во всех электрических сетях напряжением до 600 Вольт. Без электрических щитков не планируется ни одна распределительная сеть, начиная от ввода в многоквартирный дом, до групповой цепи в квартире. Также, электропроводка любого загородного строения от коттеджа до гаража и бани не возможны, как, по сути, так и по нормативам, без монтажа электрических щитков. В этой статье рассмотрим, какие виды электрических щитков определены по нормативным документам РФ.

В электросетях 380/220 В и 600/380 В для ввода электрической энергии и её, последующего распределения потребителям служат электрические щитки. Смонтированные в электрическом щитке устройства нужны для нечастого, что важно, включение или отключения электротока, а также для защиты групповых цепей от перегрузок и аварийных коротких замыканий.

В РФ производство, монтаж и сборка электрощитков осуществляется по целому ряду нормативных документов. Основные из этих документов: Гост 51321, 51778-2001, Гост Р 51628-2000.

Виды электрических щитков по материалу корпуса

По внешнему виду электрический щиток это закрытый или полузакрытый (без задней стенки) короб с дверцей. Большие щиты называют шкафами, электрический щиток для квартиры называют бокс.

Основной материал для корпуса (оболочки) электрических щитков это металл. Электрические щитки для квартир (боксы) изготавливают пластика стойкого к воспламенению.

Виды электрических щитков многоквартирных домов

В жилых многоквартирных домах электрические щитки делят:

Этажные;
Квартирные.

Этажный щиток, по названию, устанавливается на этаже и предназначен для приема электрической энергии питающей цепи от ВРУ, и распределения её по квартирам.

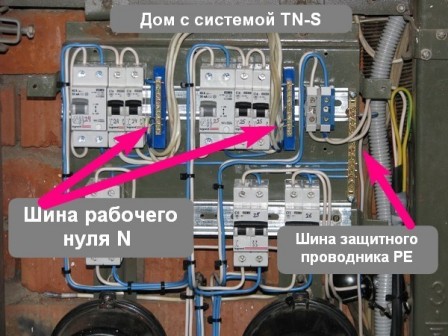

Современные этажные щитки, группы этажных щитков.

Квартирный щиток принимает электроэнергию от этажного щита и распределяет её по потребителям квартиры, создавая групповые квартирные цепи.

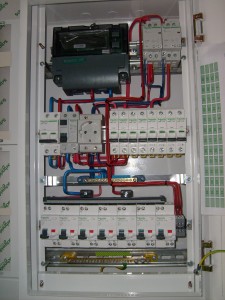

Квартирный бокс на 12 посадочных мест.

Также, предусмотрено деление щитка этажного:

Только распределения (распределительный),
Электроучета и распределения (учетно распределительный),
Учетно распределительный групповой.

Последние щитки наиболее характерны в бетонных «коробочках» постройки 70-х, 80-х годов. Они стоят на этажах, в них установлены и электрические счетчики квартир, и автоматы защиты групповых цепей квартиры.

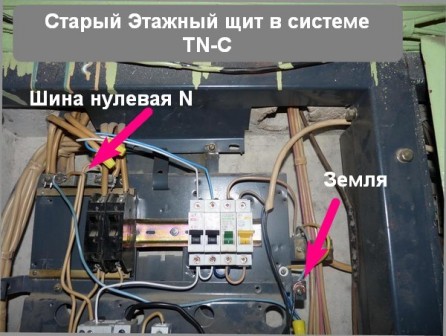

Этажный щит старого образца

Квартирные щитки без счетчика называют групповые, а со счетчиком учета — учетно-групповые.

Как видите, деление очень простое. Если к этому добавить, что все квартирные электрические щитки делятся на встраиваемые в нишу и щитки навесной установки, то уровне подъездной электрической сети видов щитков больше нет.

Виды щитков электрических для частных домов

В принципе деление щитков для частных домов аналогично делению квартирных щитков. Однако, согласно нормативам, чаще местным, приборы учета нужно выносить из дома, следовательно, из электрического щитка дома, так что, для частного дома используют групповые распределительные щитки.

Распределительный (Групповой) электощиток в сборе

Учетно-групповой электощиток

Для абонентского отвода от ВЛИ используют вводные щитки с учетом. Их ставят на столбе отвода или на фасаде дома. Эти щитки выполнены в металлическом корпусе с защитой IP не менее 54.

Группа вводных устройств на столбе

Учетно распределительный (вводной) электощиток на фасаде дома

Дополнения

Количество мест под установку защитных устройств (автоматов защиты и УЗО или дифференциальных автоматов), называемых посадочные места, зависит от проекта электрической сети. У каждого электрощита количество посадочных мест указано в паспорте. В учетно-распределительном щитке предусмотрено место для установки электросчетчика.

©Ehto.ru

Статьи по теме

Записи не найдены

Поделиться ссылкой:

Для чего электрощит? Виды и назначение.

Что такое современный распределительный электрощит для жилого или рабочего помещения?

Это компактная, удобная и эстетичная внешне панель, предназначенная для модульного монтажа на ней специальных приборов, обеспечивающих прием электрического тока от внешней, общей высоковольтной сети, и служащих для распределения его по сети внутренней — внутри дома, дачи или квартиры. Щиты изготавливают из надежных и легких материалов и снабжают дверцами, которые можно закрыть на ключ, чтобы снизить возможность случайного контакта с оборудованием, находящимся под током, и предотвратить его хищение злоумышленниками — в случае если щит расположен вне обитаемой части здания. Дверцы наружных электрических шкафов делают закрывающимися герметично, благодаря чему исключается проникновение атмосферных осадков внутрь чувствительных к влаге устройств.
Распределительный щит очень удобен тем, что все рубильники и электротехнические устройства расположены в нем компактно, вблизи друг от друга. Покидая свой дом надолго, вам не придется бегать по всем комнатам, выдергивая вилки из розеток, а по возвращении, включать их обратно — достаточно лишь открыть дверцу и опустить или поднять несколько рычажков. Там же, на панели, обычно располагают и счетчики потребляемой электроэнергии.

Вообще, распределительный щит — это не один большой электроприбор, а группа нескольких сравнительно небольших по размеру устройств, собранных и установленных рядом с целью максимальной легкости доступа к ним в случае необходимости. По желанию заказчика на распределительный щит можно вывести и переключатели, управляющие работой систем вентиляции и отопления, а также дополнительные розетки. Мощность их зависит от индивидуальных параметров внутридомовой электросети и предполагаемых нагрузок, которые она должна выдерживать. Как отечественные, так и зарубежные производители выпускают множество специальных приборов для централизованного распределения тока и управления электросетью — клеммных блоков, контакторов, проводных шин, трансформаторов, пакетных переключателей, крепежных приспособлений вроде специальных монтажных реек и т.д. И подобрать наиболее подходящие и совместимые друг с другом под силу только профессионалам, располагающим специальными знаниями в области электротехники.

В зависимости от назначения наиболее часто используемое в быту и в офисных центрах электрощитовое оборудование условно делят на:
главные распределительные щиты ГРЩ
силовые щиты
учетные этажные щиты
гаражные щиты
вводно-распределительные устройства
электрощитовые панели
щиты освещения.
Однако оговоримся: подобное деление несколько условно. Во многих случаях компоновка шкафа может включать несколько модулей, совмещающих в себе различные функции — все зависит от характерных особенностей конкретной электросети конкретного помещения. Даже специалисту непросто запомнить различные сложные названия, а потом еще и пользоваться ими. Поэтому для большинства комплектующих были введены сокращения.

Электрощитовые панели имеют самые внушительные размеры — их высота может превышать 2,5 м! Стоят они в домовых щитовых и используют их для комплектования устройств, служащих для приема и распределения приходящего извне переменного тока напряжением 220 или 380 В. Они также защищают отходящие силовые магистрали от замыканий и перегрузок, то есть и сами имеют высокую стойкость к токам короткого замыкания, которое может вызвать возгорание оборудования. Подразделяются на несколько типов: вводные, секционные, вводно-секционные, линейные, вводно-линейные, панели управления внешним (уличным) освещением и панели с аппаратурой, обеспечивающей при аварии автоматический ввод резервного питания.
Для приема и распределения электричества на распределительном пункте здания (например, на трансформаторной подстанции) монтируют главный распределительный щит (ГРЩ). В его состав обыкновенно входят вводный шкаф (ШВ), подключаемый к трансформатору специальным кабелем, секционный шкаф (ШС) и линейные шкафы (ШЛ). Панель ввода (при необходимости вводов может быть от одного до трех и даже больше) состоит из вводного выключателя, блока реле для управления им, выключателей отходящих электролиний, отсека шинных соединений и кабельного канала. В рабочем контуре находятся также устройства защиты от перегрузки и коротких замыканий, приборы, контролирующие силовую нагрузку на вводах и включающие так называемый аварийный (резервный) ввод питания в случаях исчезновения напряжения на основной электромагистрали.

Вводно-распределительные устройства ВРУ 1, ВРУ 3, ВРУ 8504

Вводно-распределительные устройства (ВРУ) применяют как в многоквартирных и индивидуальных домах, так и в административных зданиях. Их задачи — прием и распределение тока по помещениям, общий его учет посредством электросчетчиков, защита внутренних магистралей от всплесков напряжения и замыканий. Они также снабжены специальнымими выключателями, автоматически отключающими напряжение в электрощитовом оборудовании в случае возникновения неполадок.

Щиты этажные ЩЭ

Учетные этажные щиты — это всем знакомые электрощиты, что устанавливаются на лестничных площадках этажей. Они не только защищают нас от поражения электрическим током, а линии — от возгорания при перегрузках и коротких замыканиях, но и являются местами размещения устройств телефонной, телевизионной и других слаботочных сетей. Выпускают несколько их видов, рассчитанных на подключение к электросети от двух до четырех квартир. Их комплектуют автоматическими рубильниками-выключателями, однофазными электросчетчиками, а иногда — дополнительными розетками. В любом помещении, где используется силовое оборудование (тот же сварочный аппарат), должен стоять силовой щит. Он тоже служит для ввода, распределения и учета электричества, защиты электрических приборов, запитываемых от него, от замыканий и перегрузок. Если в нем есть специальный блок дифференциальных автоматических выключателей, то такая установка предотвратит утечки электричества в землю.

Щиты освещения ОЩ, ОЩВ, УОЩВ, ЯУО

Осветительные щиты, или щиты освещения (ЩО) предназначены для распределения токов и управления осветительными приборами, которые находятся внутри помещения или вне его. То есть комнатными люстрами, лампами, встроенными в подвесные потолки, светильниками для ванных и пр. А кроме них уличными фонарями, если речь идет о дачном или коттеджном участке. Устанавливают ЩО, например, в подвале и подключают к общей электросети посредством вводного устройства; с помощью кабелей они разводят ток по домовым приборам-потребителям. Здесь должна быть смонтирована и соответствующая аппаратура, контролирующая их работу.

В домашней мастерской или же гараже электрощит тоже не помешает. Предназначено такое оборудование для приема, распределения и учета расхода электротока 220В, а также подключения внутреннего освещения технических помещений и используемых при работе электроинструментов. Есть еще и специальные ящики для хранения электричества. Эти устройства более просты по конструкции и, как правило, более компактны, нежели щиты. Они нужны для обеспечения электротоком небольших объектов, которые тем не менее могут быть опасны в эксплуатации мощного оборудования, применяемого в условиях домашней или загородной мастерской: скажем, стационарного электрогенератора или металлообрабатывающего станка. Силовые ящики снабжены рубильниками и предохранителями, они защищают технику от коротких замыканий и критического повышения напряжения в сетях переменного тока 220/380 В. Они могут быть либо в стандартном исполнении — для установки в сухом закрытом помещении, либо во влагозащитном — для использования на улице.
По материалам журнала «Обустройство и ремонт».

Электрощиты: назначение, виды

Электрощит — это специальное устройство, которое служит для осуществления приёма и распределения электроэнергии. Кроме того, электрощит выполняет функцию защиты линий групповых цепей от коротких замыканий и перегрузок. Электрощит представляет собой защищенную металлическую пластину или пластину из негорючего пластика, на которой прикреплены автоматические выключатели, счётчики электроэнергии и входной автомат. Областью применения электрического щита являются здания различного назначения, а также металлические конструкции, характеризующиеся высокими требованиями к электробезопасности.

Схема работы квартирного электрощита.

В конструктивном отношении щиты могут быть навесными, напольными или встраиваемыми, а виды электрощитов обусловлены их функциональным назначением. Например, главный распределительный щит (ГРЩ) подразумевает монтаж электротехнических устройств низкого напряжения, назначение которых — полное или частично резервируемое снабжение трехфазным переменным током в общественных и производственных зданиях. ГРЩ также обеспечивает прием, учет, распределение электрической энергии и защищает от аварийных ситуаций.

Обычно установка ГРЩ собирается единой конструкцией из функциональных панелей, которые довольно легки в перемещении и монтаже. Силовой распределительный щит (ЩС) применяется для электроснабжения потребителей в сетях переменного трехфазного тока напряжением 380/220 В частотой 50 Гц.

В состав щита могут входить защитные аппараты, аппаратура, обеспечивающая автоматический запуск и остановку подачи тока, а также трансформаторы тока и счетчики электрической энергии. Для объектов повышенной ответственности, таких как ГЭС, ТЭЦ, возможно изготовление нестандартных щитов с индивидуальными требованиями к монтажу и технической документации.

Схема установки квартирного электрощитка.

Силовые шкафы (ШС) могут комплектоваться для уличного применения и для работы внутри здания. Щит станций управления (ЩСУ) — это устройство, предназначенное для автоматического управления электроустановками, которое делится на блоки управления (БУ) и панели управления (ПУ). Блок состоит из изоляционной плиты, на которой смонтированы предусмотренные проектом аппараты без рамы, а панель — из нескольких плит со смонтированными аппаратами и приборами на общей металлической раме.

Такие станции управления в виде панелей и блоков вместе с вспомогательным электрооборудованием (ящики сопротивлений, магнитные усилители, стабилизирующие трансформаторы) комплектуются на в щиты станций управления (ЩСУ) непосредственно на заводах-изготовителях. Щит учета (ЩУ) предназначен для коммерческого учёта электроэнергии в трёхфазных сетях промышленных потребителей, офисных и жилых зданий в сетях переменного тока напряжением 380/220 В. Для удобства эксплуатации предусмотрена возможность закрытия щита на ключ, а также приспособление для пломбировки и просмотровое окно для снятия показаний счетчика.

Щит автоматического ввода резерва (АВР) предназначен для бесперебойного электроснабжения потребителей переменного трехфазного тока частотой 50 Гц напряжением 380/220 В в сетях с глухозаземленной нейтралью. Основная функция – автоматическое переключение на резервный источник питания при исчезновении напряжения основного источника или выхода его параметров за пределы нормальных значений. Щит АВР может выполняться с функцией автоматического возврата в исходное состояние после восстановления напряжения на основном вводе.

Электрическая схема электрощита.

Щит освещения жилых зданий (ЩО) нужен для приема и распределения электрической энергии напряжением 380 В трехфазного переменного тока частоты 50 Гц в жилых и общественных зданиях в цепях освещения. ЩО защищает линии освещения от перегрузок и коротких замыканий, а также позволяет выполнять оперативные коммутации. Щит может быть оборудован временным таймером или выносным датчиком уличного освещения для автоматического включения/выключения освещения.

Итак, на первый взгляд подобное устройство может показаться достаточно примитивным, однако данная силовая установка предназначена для принятия большой силы тока, следовательно, устанавливаться электрический щит должен специалистом.

При сборке электрощитового оборудования необходимо руководствоваться соответствующими стандартами ГОСТ, СНиП, ПУЭ, а также обладать достаточным опытом работы, ведь установка электрощитов – это направление электромонтажа, требующее особого внимания.

Электрощиты необходимо собирать только на основании утвержденного Энергонадзором проекта, в котором оговаривается тип и схема соединений.

Распределительный щит — это… Что такое Распределительный щит?

Эта статья — об электрическом устройстве. О биологическом термине см. Соцветие#Щиток.

Пластиковый электрический щиток с различной аппаратурой модульного исполнения.

Электрический щит, щиток — устройство, предназначеное для приема и распределения электрической энергии при напряжении 380/220 и 660/380 В трехфазного переменного тока частотой 50 — 60 Гц, нечастого включения и отключения линий групповых цепей, а также для их защиты при перегрузках и коротких замыканиях. Применяется в осветительных и силовых установках производственных, общественных, административных и других подобных зданий. Должно соответсвовать требованиям ГОСТ 51321, ГОСТ 51778-2001. Обычно устанавливаемых в металлический или пластиковый корпус.

Термины и определения

7.1.4. Главный распределительный щит (ГРЩ) — распределительный щит, через который снабжается электроэнергией все здание или его обособленная часть. Роль ГРЩ может выполнять ВРУ или щит низкого напряжения подстанции.
7.1.6. Групповой щиток — устройство, в котором установлены аппараты защиты и коммутационные аппараты (или только аппараты защиты) для отдельных групп светильников, штепсельных розеток и стационарных электроприемников.
7.1.7. Квартирный щиток — групповой щиток, установленный в квартире и предназначенный для присоединения сети, питающей светильники, штепсельные розетки и стационарные электроприемники квартиры.
7.1.8. Этажный распределительный щиток — щиток, установленный на этажах жилых домов и предназначенный для питания квартир или квартирных щитков.
7.1.9. Электрощитовое помещение — помещение, доступное только для обслуживающего квалифицированного персонала, в котором устанавливаются ВУ, ВРУ, ГРЩ и другие распределительные устройства.
7.1.11. Распределительная сеть — сеть от ВУ, ВРУ, ГРЩ до распределительных пунктов и щитков.
7.1.12. Групповая сеть — сеть от щитков и распределительных пунктов до светильников, штепсельных розеток и других электроприемников.
Правила устройства электроустановок (ПУЭ) Глава 7.1. Электроустановки жилых, общественных, административных и бытовых зданий

Содержимое

Как правило, внутри щитка размещается минимум аппаратуры, относящийся с индивидуальной квартире или совокупности квартир, определяемых на этаже лестничной площадкой, соединяемых с квартирой групповой сетью:

Варианты исполнения

Корпуса OptiBox G изготовленные из изоляционного, трудно воспламеняющегося и самозатухающего композита

Электрические щиты могут собираться какой-либо фирмой-изготовителем (комплектными) по типовым или индивидуальным схемам и устанавливаться на месте уже готовыми (так обычно выполняются вводно-распределительные устройства), или собираться монтажниками на месте установки (так обычно выполняются групповые распределительные щиты). Для сборки электрических щитов используются металлические или пластиковые корпуса. Корпуса выпускаются промышленностью как готовыми, определенных серий, так и в виде различных деталей для сборки корпуса индивидуальной конструкции.

Готовые корпуса можно разделить на корпуса (щиты) с монтажной панелью и модульные корпуса (щиты).

Модульный щит

OptiBox P пластиковые корпуса для установки на DIN-рейку модульной аппаратуры

В большинстве групповых распределительных щитов используются готовые модульные корпуса.
Модульные щиты имеют небольшие или средние размеры. При установке вне специальных помещений позволяют сохранить эстетику интерьера. Предназначены для установки специально предназначенной для таких щитов аппаратуры небольших размеров (модульной аппаратуры). Для её монтажа на задней стенке (дне) модульного щита устанавливается один либо несколько металлических профилей определенного размера и формы — DIN-рейка. После установки аппаратуры и выполнения в щите электрических соединений поверх в щите устанавливается металлическая или пластиковая панель, скрывающая клеммы приборов, провода и DIN-рейку и защищающая от прикосновения к токоведущим частям. В панели выполнены прорези, обеспечивающие видимость приборов и доступ к их элементам управления. Незанятую приборами часть прорези закрывают пластиковыми заглушками (фальшь-панелями).

Щит (шкаф) с монтажной панелью

Предназначены для установки любого подходящего по габаритам оборудования при помощи резьбовых соединений на монтажную панель — жесткий металлический лист, в котором выполняются нужные отверстия, или же снабженный отверстиями изначально.

В корпусе индивидуальной сборки можно разместить одновременно и модульную часть, и монтажную панель.
