Электропроводка по деревянному потолку: Проводка по деревянному потолку — основные требования к безопасности и виды монтажа

Содержание

можно ли положить в гофре или без нее, варианты разводки электропроводки в квартире по схеме, дальнейший монтаж

Применение потолочного света остаётся необходимостью, несмотря на то, что появилось множество источников освещения для стен. Кондиционеры и вентиляторы тоже относятся к устройствам, размещающимся под потолком. Для правильной работы необходимо обеспечить бесперебойное питание.

Содержание

  1. Проводка электропроводки в потолке: за и против
  2. Основные правила монтажа проводки в потолке
  3. Дерево
  4. Бетон
  5. Гипсокартон
  6. Натяжной потолок
  7. Как провести проводку электропроводку под кассетной конструкцией самостоятельно
  8. Электропроводящие панели
  9. Советы и рекомендации
  10. На что рекомендуется обратить внимание?
  11. С какими проблемами сталкиваются чаще?
  12. Полезное видео

Проводка электропроводки в потолке: за и против

Есть несколько ситуаций, когда такой монтаж остаётся единственным выходом, способным решить проблему:

  1. При последующем монтаже потолков натяжного типа, из гипсокартона.

Гофры и кабеля, проходящие по верху, будут скрыты за натяжным потолком. Гипсокартон не обязательно применять по всей площади. Допустим вариант, когда такая схема используется на некоторых участках.

  1. В помещении уже залита стяжка в готовом виде, которая устраивает по характеристикам.

Нет смысла перезаливать пол или потолок, если качество поверхности изначально на нужном уровне.

  1. Нет желания менять напольное покрытие, которое уже положено.

Главный недостаток – в том, что высота помещения уменьшается при использовании натяжных потолков. Но положительных сторон у такого метода гораздо больше:

  1. Лёгкая разводка компонентов по помещению.
  2. Беспроблемное обслуживание, замена деталей в случае необходимости.
  3. Безопасность. Не потребуется даже запоминать особенности расположения.
  4. Упрощение дальнейшего подключения осветительных приборов.

Такой методике многие отдают предпочтение.

Основные правила монтажа проводки в потолке

Электромонтаж проводится только на основе заранее составленного плана, разбитого на части и объединенного в один проект.

Поочерёдно при составлении бумаг выполняют такие действия:

  1. Определяют место, откуда электричество подаётся к локальному участку.
  2. Выделяют точки, где потребляется электричество.
  3. Выбирают место установки для компонентов защиты.
  4. Составляют схемы прокладки кабелей между точками ввода и потребителями. Учитываются составляющие из предыдущего пункта.

На предварительном этапе надо выбрать метод проведения работ, который будет оптимальным. Марка и сечение кабеля подбираются из специальных таблиц.

Сам способ монтажа бывает скрытым, либо наружным.

Следующие дополнительные рекомендации помогают избежать ошибок во время проведения работ:

  1. Электропроводку желательно укладывать в специальные защитные гофры. Если это требование не соблюдено – велика вероятность коротких замыканий.
  2. Электроприборы в квартире запрещается подключать на одно устройство защиты. Это плохой вариант для дальнейшей эксплуатации, даже если нагрузка не превышает нормативов. Приборы будут отключаться одновременно, когда происходит короткое замыкание.
  3. Только фазовый провод разрывают все выключатели. Иначе даже процедура замены лампочек заканчивается ударом током.
  4. Недопустима ситуация, когда провода соприкасаются, пересекаются друг с другом.
  5. Важно правильно выбрать не только основной вид проводов, но и сечение.
  6. Специальные электротехнические коробки используются в случае с ванными комнатами, кухнями.
  7. Кабеля прокладываются так, чтобы проведение дальнейших этапов работ не вызывало проблем.

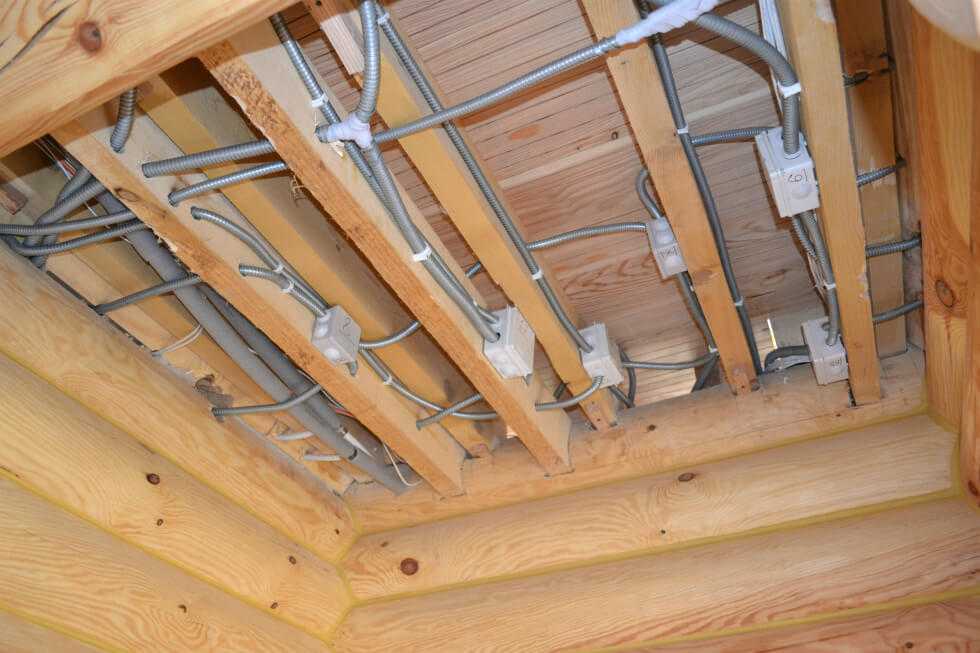

Дерево

Кабеля при таких обстоятельствах протягиваются по стальным трубам. Тогда фиксация изделий не доставляет хлопот. Диаметр должен быть таким, чтобы проводка легко помещалась внутри.

Для распределительных трубок важно использование материалов, устойчивых к воздействию огня. Металл становится лучшим выбором для любой ситуации. Слой изоляторов укладывается на внутренние стороны таких изделий, что не даст ящику и токоносителю соприкасаться друг с другом.

Работа проводится путём выполнения следующих действий:

  1. Рисунок переносится на поверхность с бумажного чертежа. Линии монтажа кабеля намечают как можно точно.
  2. Далее устанавливаются распределительные коробки.
  3. Трубки нарезаются, пока  длина не будет достаточной. На следующем этапе происходит фиксация этих конструкций к основанию на потолке.
  4. Отдельные части труб соединяются, стандартный вариант – сварка.
  5. Кабеля прокладываются по трубам при помощи протяжки.
  6. Затем выводятся в распределительную коробку. Главное – оставить свободными концы, хотя бы на 20 см.
  7. Все жилы соединяются. Конструкцию обматывают изолентой, фиксируют.
  8. После допускается проверка проверки работоспособности.

Бетон

В данном случае нарезка штроб. Используется специальный режущий инструмент, снабжённый алмазными дисками, помогающими обрабатывать камень.

Долбёжные разновидности приборов (перфоратор,ударная дрель) тоже нужны, но только для труднодоступных поверхностей. Чем больше ширина штробы – тем лучше.

Другие советы:

  1. По сравнению с толщиной кабелей без защиты, глубина штробы делается больше в 2-3 раза. Допустим вариант на ½ больше диаметра у защитной оболочки.
  2. Укладка кабелей – свободная. Натяжение отсутствует.
  3. По приложенному к стене шпателю легко проверить показатель углубления.
  4. Участок штробы замазывается только после того, как проводка окончательно закреплена на участке. А с каждой стороны по 1,5 метра в запасе.

Кабели иногда монтируются открытым способом, когда штробы не прорезаются. Но в этом случае понадобится специальный крепёж. Кабели прокладываются в защитные коробки, чтобы избежать появления локальных пожаров.

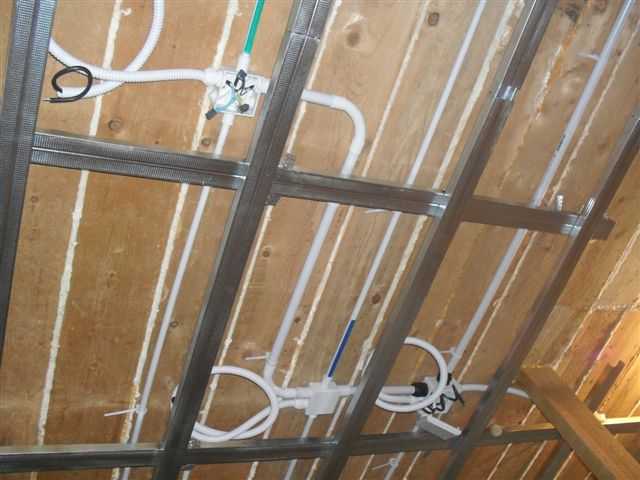

Гипсокартон

Ограничение доступа к базовым основаниям – главная особенность потолков, изготовленных именно из этого материала. Важно заранее подумать о том, где будут точки для профилактики и осмотра. С учётом типа базового перекрытия выбирается способ, по которому идёт укладка.

При подвесном потолке из гипсокартона реечные системы удачно скрываются внутри. Потому допускается монтаж открытого типа. Главное – чтобы все провода в этом случае находились за пределами конструкции.

Натяжной потолок

Этапы проведения работ – такие же, что и в случае с гипсокартоном. Создают поверхность, последующий доступ к которой ограничивается. Не забывая что между закрепленной гофрой и потолком расстояние должно быть достаточное. Иначе глазу открывается рифлёная поверхность проведенной на потолке конструкции.

Вне конструкции размещаются проходные, распределительные коробки.

Как провести проводку электропроводку под кассетной конструкцией самостоятельно

Беспрепятственный доступ к черновой части – главное преимущество, которым этот вариант отличается от остальных. Потому нет необходимости коробки выносить за конструкцию. Часто используют декоративную отделку, чтобы все спрятать.

Трубы фиксируются к основанию на скобах или хомутах, если выбран открытый вариант.

Важно придерживаться следующих правил, когда речь – о закрытом варианте.

  1. При металлических или железобетонных базовых основаниях предпочтение отдают металлическим, гофрированным трубам.
  2. Если перекрытие – из дерева, то больше подходят деревянные изделия.

Электропроводящие панели

Такие потолки состоят из плит с пенополиуретановой начинкой. В неё монтируются сами пластины, проводящие ток. На один коннектор допускается устанавливать до 5 плит, итоговая мощность в этом случае составит до 1,5 кВт.

Следующие параметры выбираются владельцем в зависимости от характеристик помещения:

  1. Место установки трансформатора. Определяется техническими характеристиками прибора.
  2. Сечение кабеля.
  3. Способ, метод прокладки.

Советы и рекомендации

Важно при составлении схемы учитывать, где установлены главные элементы, включая распределительные коробки и розетки, выключатели.

Что касается проводов, то рекомендуется выбирать разновидность, которая обозначается как ВВГнг.

Подходит даже для тех, кто проводит работу своими руками даже в деревянных домах.

На что рекомендуется обратить внимание?

Использование натяжных потолков позволит решить множество проблем одновременно.

  1. Не потребуется выравнивать поверхность.
  2. Сохранение привлекательного внешнего вида.
  3. Лёгкое разведение компонентов отдельным способом.

Но часто возникают проблемы. Особенно – когда проводка требует обслуживания, изначально выполнена неправильно.

С какими проблемами сталкиваются чаще?

Часто сталкиваются с неправильным расположением монтажного багета. Установщики не обращают внимание на то, что распределительная коробка пересекается с монтажным профилем. Такие ошибки относятся к грубым нарушением стандартных правил.

Монтажники выполняют работу, хотя в запасе нет всего оборудования. Например – отсутствует детектор.

Велик риск повредить скрытую проводку, если заранее не провести проверку на предмет не видимых элементов внутри конструкции.

Бывают варианты, когда укладка ведётся без использования стандартных гофрированных труб. Такой вариант допустим только при установке низковольтных систем, к которым подключают понижающий трансформатор. Где напряжение до 24 Вольт. В других ситуациях без гофры во время монтажа не обойтись.

Светильники – основные потребители электричества, которые связаны с потолком, для них и организуют монтаж проводки. ПВХ покрытия требуют менее мощных приборов. Плёнка расплавится, если показатель не будет соответствовать нормативам.

Светодиодные светильники – оптимальный выбор для владельцев натяжных потолков. Не требуют специальных навыков во время установки, не способны расплавить полотно. Но напряжение остаётся таким же, что и в других ситуациях.

Универсального ответа на вопрос, какой вариант укладки лучше, нет. Не стоит изначально концентрироваться только на одном варианте, и игнорировать другие.

Выбор делается в зависимости от материала потолочного основания. У каждого варианта есть отрицательные и положительные стороны, надо понять, какие характеристики предпочтительны для конкретного потребителя.

Если нет уверенности в своих силах – к работам привлекают только профессионалов. Ведь повышенное напряжение представляет опасность для здоровья, способно навредить при неправильном обращении.

Главное – соблюдать требования и технологию, от первого до последнего этапа. В этом случае результат будет безопасным. И конструкция прослужит долгое время без необходимости открывать доступ к конкретным элементам внутри системы.

Полезное видео

Безопасная проводка системы электроснабжения по деревянному потолку © Геостарт

Деревянные дома относятся к пожароопасным объектам, поэтому потолочная система электроснабжения требует самого тщательно расчета и выполнения. Выполняется проводка скрытым или открытым способом. Рассмотрим оба варианта монтажа, особенности выкладки проводов и советы специалистов для более простого и безопасного обустройства схемы.

Основные требования к электрической проводке на деревянном потолке

Главное требование – безопасность, а значит, все провода нужно укладывать в защитные короба или трубы. Монтаж предупредит возгорание в случае замыкания, а если система выложена открытым способом, то такая техника обеспечивает и быструю замену, и ремонт прохудившегося участка.

Важно! При выполнении скрытой схемы выкладки запрещено применять короба или гофроканалы из пластика – материал также относится к горючим, распространяет огонь и выделяет вредные испарения.

Если обустраивается скрытая проводка по деревянному потолку, следует предусмотреть углубления в перекрытиях, куда будут скрыты футляры с проводами. Прятать короба допустимо под обшивкой потолка, а вот за стенами такое не получится ввиду конструктивных особенностей дома из дерева.

Открытая схема выкладки также выполняется с применением защитных элементов, но тут можно использовать пластиковые каналы, короба, если они выполнены из огнестойкого ПВХ.

Варианты выкладки проводки

Различается скрытая и открытая техника монтажа. При выполнении открытой схемы пригодятся навыки работы с электрокабелями на бетонном потолке, но без крепежей по фарфоровым изоляторам – в деревянных домах такая схема практически не применяется. Рассмотрим оба способа прокладки проводки по деревянному потолку подробнее.

Скрытая схема выкладки

Требуется заранее купить металлические рукава и трубы.

Отличительные нюансы проведения работ:

  1. Коммуникации для прокладки кабелей должны быть с оцинкованным покрытием или выкрашенными огнеупорной краской. Чтобы не оставалось заусениц в начальной, оконечной части трубопровода, края защищаются заглушками.
  2. Лучше всего для монтажа подходят медные трубы. Материал дорогой, но отличается стойкостью к переменам влажности, выдерживает разряды электрической дуги, которая может появиться при коротком замыкании. При необходимости медные трубки можно согнуть под нужным углом.
  3. Выкладывается скрытая схема проводки под навесной потолок или прячется в слой штукатурки. Если выкладка выполняется в штробу, то для фиксации труб используется раствор с быстрым сроком просушивания (лучше с добавкой из алебастра).
  4. Если электропроводка по деревянному потолку оформляется за подвесной конструкцией, то штробить ничего не придется – каналы укладываются в запотолочном пространстве, поверх которого зашиваются листы ГКЛ. Кабеля при этом нужно прятать внутри стальных водо-, газопроводных труб, которые локализуют очаг возгорания.

Важно! Категорически запрещено фиксировать кабель гвоздями между проводниковыми жилами.

Размер внутреннего туннеля труб для выкладки проводов выбирается по количеству и сумме сечений кабелей. Трубы лучше нарезать на куски, оснастить резьбой по концам и стыковать резьбовым соединением.

Схема обустройства открытой проводки

Такой вариант – это простой монтаж электрики по потолку, при котором не придется штробить штукатурку, можно применять пластиковые кабель-каналы гофрированные или короба.

Чтобы определить, что лучше – короб или гофра, рассмотрим нюансы применения защитных футляров:

  • Гофрированные трубы крайне сложно уложить ровно – они выкручиваются и свисают. Тут не поможет увеличение фиксаторов, устранить кривизну не получится, а при увеличении материалов повышается стоимость работ – это минус.
  • На гофре скапливается пыль, удалить которую сложно, к тому же пучок проводов протянуть через гофрированный кабель практически невозможно, концы цепляются за внутренние ребра и не проходят.
  • Пластиковые короба намного удобнее, выглядят красивее, можно декорировать пленкой под дерево.
  • Фиксация гофроруковов только на клипсы или хомуты – их видно, а короба можно закреплять металлической проволокой, делая скрытый монтаж.

Рассматривая, как сделать безопасную проводку по деревянному потолку в пластиковые короба, нужно отметить простоту проведения работ. Сначала к поверхности на шурупы или саморезы фиксируется канал, в который укладывается пучок кабелей, а потом все закрывается крышкой и защелкивается. В точке изгиба пластик просто подрезается или зона оформляется специальными фигурными футлярами (есть в продаже) из пластика.

Плюсы применения коробов в том, что они не поддерживают горение, безопасны и доступны по цене.

На заметку! Выкладывать провода на асбестовую подложку не рекомендуется. Выглядит такая конструкция непрезентабельно, плюс листом асбеста придется покрывать зоны выкладки кабеля с выходом листа за границу кабелей на 10-12 мм.

Самые частые ошибки при монтаже электрической проводки

Если у мастера нет опыта работы с проводами, то процедуру следует поручить специалистам – отсутствие навыков и экономия на мастере может дорого обойтись при первом же включении света или бытового прибора.

К частым ошибкам относят:

  1. Прокладку проводов без защитных футляров. Достаточно малой искры, чтобы деревянное строение вспыхнуло.
  2. Подключение к одному УЗО разных источников потребления электроэнергии. Если фактическая нагрузка не превышает расчетного значения, замыкание только одного прибора приведет к отключению всех устройств в сети.
  3. Присоединение выключателя не на фазовый, а на нулевой провод. Это грозит поражением током при замене лампочки в люстре – подача питания не перекрывается.

Главная ошибка – неправильный выбор сечения кабеля. Если сечение меньше, сеть не выдержит постоянных или переменных нагрузок, быстро выйдет из строя и может спровоцировать пожар в доме.

Рекомендации профессионалов

Мастера советуют не рисковать и не экономить на услугах профессионала, когда дело касается электричества. Можно сократить расходы на отделке, но проводка должна быть выполнена только качественно, с учетом потребностей хозяина дома и количеством подключенной бытовой техники.

Но если решили делать все работы самостоятельно, помогут рекомендации профессионалов:

  • для фиксации на потолок лучше применять крепежные клипсы;
  • обязательно использовать защитные трубы, гофрорукава или короба;
  • предварительно составленный план поможет быстро и качественно проложить провода;
  • в плане указать размещение потребителей тока, на каждую группу потребителей поставить по одной распределительной коробке;
  • начинать выкладку сетей следует именно с распредкоробок;
  • гофру с кабелями размещать параллельно, чтобы кабеля не пересекались, и проще было обслуживать сеть.

Если линии все же стыкуются, в зоне стыка устанавливается распаечная коробка, для кухонь и ванных следует применять влагостойкие распаечные коробки.

Важно! Наружная схема выкладки может применяться в помещениях с нормальным уровнем влажности. В комнатах с риском повышения содержания влаги в воздухе следует предусмотреть скрытый монтаж электропроводки по потолку.

автор

Степанова Алия

требования, виды, последовательность работ и рекомендации по монтажу

    Старт › Электричество в загородном доме:

Мы живет в современном компьютеризированном мире, где многие вещи вместо нас выполняют машины, но деревянные дома набирают все большую популярность. Обитая в крупных городах, появляется желание единения с природой, жить в доме из натуральной древесины и в экологически чистом месте. Тем не менее, современному человеку уже не обойтись без многих вещей, например, электричества.

Электропроводка в доме из древесины должна быть сделана максимально правильно, дабы избежать возгорания, поэтому к данному процессу стоит относиться достаточно серьезно.

В нашей статье мы подробно опишем монтаж проводки в деревянном доме. Рассмотрим основные два способа прокладки электропроводки в доме, технологию и правила прокладки силового кабеля к дому, расскажем, как произвести установку электрических приборов в деревянном доме.

  1. Предъявляемые основные требования к проводке в деревянном доме;
  2. Открытая электропроводка в деревянном доме;
  3. Скрытая электропроводка в деревянном доме;
  4. Подготовительные работы при монтаже электропроводки;
  5. Прокладка силового кабеля к деревянному дому с улицы;
  6. Монтаж установочных изделий, розеток и выключателей.

Предъявляемые основные требования к проводке в деревянном доме

Первое и наиболее важное требование к проводке в частном доме – это правильный подбор кабелей, которые должны выдерживать определенную степень нагрузки с 30% запасом мощности. Проводимые кабели, в обязательном порядке, должны быть под защитой специальной оболочки, которая не должна поддаваться горению и выдерживать воздействия любого механического характера. Проводка в деревянном доме должна быть максимально спрятана, но при этом, места соединения должны быть открыты для легкого доступа, чтобы при любой возникшей ситуации и необходимости, можно было бы произвести осмотр либо мелкие ремонтные работы.

При монтаже электропроводки стоит учитывать способы соединений алюминиевых и медных проводов. Основные требования гласят о необходимости в обязательной установке УЗО, которое будет отключать подачу питания при любой перегрузке проводки. В случае перегрузки проводки, защитные устройства будут предотвращать возможность замыкания электропроводки. Одно из обязательных требований предусматривает отдельную ветку с повышенным запасом мощности для электрических приборов с особой мощностью, например, электропечь.

Проводка в деревянном доме должна быть смонтирована в специальных гофрах, которые можно найти в продаже вместе с электропроводами. Гофрированные шланги подбираются моделью под особые характеристики использующихся проводов. Например, гофра из материала пластик хорошо подойдет для сетей бытового предназначения.

Допустимо прокладывать электропровода и кабель через строительную конструкцию, но в специально выполненных отверстиях. При этом места прохода кабелей через строительную конструкцию, зазоры между кабелями, проводами и трубой необходимо уплотнять заделкой из легко удаляемого негорючего состава. Таким составом является, например, смесь цемента с песком в пропорции 1:10, песок с глиной – 1:9, либо смесь глины, цемента и песка в пропорции 1,5:1:11, или строительный гипс с перлитом вспученным – 1:2.

Заделку сквозного прохода в строительной конструкции выполняем но по всей толщине перегородки либо стены, чтобы исключить проникновение в помещение газа либо влаги. Заметим, что проводка должна прокладываться при температуре не больше 15°С ниже нуля. Желательно отдавать предпочтение проводам с изоляцией и кабелям в защитной оплетке с жилами из меди: для силовых подключений и сети розеток с сечением не меньше 2,5 мм/кв., а для осветительных нужд – 1,5 мм/кв.

Открытая электропроводка в деревянном доме

Прокладка электропроводки в доме подразделяется на два основных способа: скрытая и открытая. В данном разделе рассмотрим открытый монтаж электрических проводов.

Схема открытой прокладки электропроводки в частном доме значительно упрощает обслуживание и ремонт коммуникаций, но чаще всего такую схему применяют при монтажных работах, например, в бане, где повышена влажность и вероятность возгорания при замыкании от попадания влаги также высока.

Проводка в деревянном доме открытого типа может выполняться по стенам, в трубках из пластмассы, в специальных плинтусах под кабель либо в специальных пластиковых каналах под кабель. Данные конструкции изготавливаются из материалов, которые не подвержены возгоранию либо из самозатухающих материалов, которые обладают электроизоляционными свойствами. Конфигурации таких кабелей могут быть самыми разнообразными и производятся всего в трех цветах: коричневом, светло-коричневом и белом.

Производя монтаж открытой проводки в каналах либо кабельных плинтусах, не рекомендуется смешивать между собой осветительные, слаботочные и силовые провода. Для избегания перегрева коммуникаций каналы допускается заполнять проводами до 60%. При полном заполнении каналов и коробов возможность отведения тепла сводиться к минимуму, что является основной причиной короткого замыкания и возгорания проводки.

Высота прокладки коммуникаций по открытой схеме не нормируется. Каналы и плинтусы при закреплении должны плотно прилегать к строительному основанию: между стеной и каналом, полом и плинтусом зазор не должен превышать 2 мм. В не отапливаемых помещениях (чуланах, подвалах, чердаках и коридорах) выполняем монтаж открытой электропроводки, используя скобы, подходящие под диаметр кабеля.

Для соблюдения эстетичного вида электропроводку рекомендуют размещать в незаметных местах. Не рекомендуют производить монтаж проводки напротив дверного прохода, рядом с батареями и трубами из металла, на углах стен.

Скрытая электропроводка в деревянном доме

В деревянном доме допускается производить монтаж электропроводки по скрытой схеме, например, в пустотах строительной конструкции, внутри сборных перегородок, в бороздах деревянных стен, в замоноличенных трубах и под подвесными потолками. Горизонтальные участки силового кабеля можно прокладывать в слое подготовки пола из негорючих материалов, как например, «теплые полы» в деревянном доме.

При монтаже электросети в деревянном доме под слоем штукатурки, в строительных пустотах либо в перегородках сети для осветительных целей, рекомендуют использовать изолированные провода либо кабеля в общей защитной оплетке, которая обеспечит механическую защиту. При необходимости демонтажа данного вида прокладки, ремонт в доме придется практически заново делать, поэтому прежде, чем отдать предпочтение такому способу, необходимо хорошо все просчитать.

Под слоем штукатурки скрытая прокладка проводов производится строго вертикально либо строго горизонтально. Расстояние от плит перекрытия до проводов должно быть не меньше 200 мм. В перегородках, толщина которых до 80 мм, прокладку трасс можно делать кратчайшую. Провода, при скрытой схеме монтажа, необходимо крепить на протяжении каждого 0,5-1,2 метра, обеспечивая плотное прилегание к основанию штробы.

Разводка, прокладываемая в труба, под подвесными потолками, в пустотах строительных конструкций и перегородках из материала группы горючести Г1 должна производиться проводами и кабелями, которые имеют показатель индекса НГ (не распространяющие горение) либо показатель индекса LS (с низким показателем газо- и дымовыделения) в трубах из пластика, не поддерживающих и не распространяющих горение. В случае, если подвесные потолки, пустоты перегородок выполнены из материала группы горючести Г4, Г3, Г2, то электропроводка должна быть выполнена прокладкой кабелей и проводов в металлорукавах с локализационной способностью либо в металлических трубах. Комплектующие из металла (лотки, металлорукава, трубы и скобы) рекомендуют защищать от воздействий коррозии.

Подобная схема проводки может применяться и в бане, душевой, сауне и в ванной, но для избегания поражения электрическим током, в перечисленных местах, где влажность повышена, скрытую проводку применяют с помощью проводов защищенных поливинилхлоридной оболочкой и прокладывают в поливинилхлоридных трубах. В данном случае, недопустимо прокладывать трассу проводов защищенных металлической оболочкой и в стальных трубах. Если в бане применяется электрическая каменка, то ее необходимо огородить специальным заборчиком из дерева, оббитым со стороны печки картоном из асбеста, где нужно обязательно выдержать зазор между оградой и печью не менее 4 см.

Подготовительные работы при монтаже электропроводки

Перед стартом начала монтажных работ, необходимо произвести комплекс некоторых подготовительных мероприятий: разметочные, заготовительные, пробивочные работы.

Для начала есть необходимость определиться с конкретным местом ввода электрических кабелей в дом, затем разметить места расположения электроприборов, штепсельных розеток, выключателей, соединительных и ответвленных коробок и светильников. После разметочных работ электрооборудования перейдем к разметке линий прокладки электропроводов. Обязательно отметим месторасположение распределительного щитка. Чаще всего щиток устанавливают рядом с вводом в частный дом, в отапливаемом сухом помещении на высоте от поверхности пола в доме от 1,5 м до 1,7 м.

Для электропроводок разметочные работы начинаются с прокладки линии основного пучка проводов, далее ответвлений от него, с указанием поворотов и проходов через стены. Помним, что в обязательном порядке учитывается правило с расположением проводов на стенах строго вертикально либо строго горизонтально.

Горизонтальный путь проводки желательно проложить на 20 см ниже потолка, параллельно стыка стен и потолка, что снизит вероятность повреждения проводки от механического воздействия. При поворотах трассы угол должен соблюдаться в 90 градусов. Разметку мест креплений проводников начнем с крайней точки крепления. Скрытая и открытая проводка в деревянном доме может размечаться с помощью специального разметочного шнура. Шнур продается уже окрашенным либо окрасим его мелом, синькой или углем. Затем закрепим один его конец, а за другой конец натянем шнур одной рукой параллельно потолку либо стене, оттянем второй рукой шнур от разметочной поверхности и резко отпустим. Получим на поверхности четкую прямую линию, поскольку ударяясь о поверхность, окрашенный шнур оставит след. Проведем разметочные работы и в обязательном порядке перенесем план трассы на бумагу, советуем его сохранить для возникновения в будущем необходимости ремонта электропроводки.

Разметочные работы при монтаже соединительных, ответвленных и установочных коробок, выключателей, розеток и светильников можно произвести вручную. Ответвительные коробки устанавливаются в местах ответвлений для спуска к выключателям, розеткам. Скрытая электропроводка подразумевает использование выключателей и штепсельных розеток скрытого исполнения. Их монтаж производят в специальные коробки габаритом до 70 мм. Выключатели советуют располагать у входа в комнату со стороны ручки двери либо внутри комнаты с той же стороны. Высота монтажа выключателя подбирается на свое усмотрение для удобства пользования, рекомендуют на высоте от пола около одного метра, но чтобы дверь при открывании не касалась его. Расстояние от косяка двери до проводов выключателя не должно быть меньше 100 мм, данное условие относится и к проводке у окна. Вообще то, для установки выключателей существует два стандарта, где расположение, например, в детской комнате, выключателя по высоте относительно поверхности пола допускается производить от 50 см до 80 см, а другой – от пола на высоте в 150 см.

Высота расположения розеток относительно поверхности пола не регламентируется, но опытные специалисты не советуют делать монтаж розеток очень низко. Поясняется это тем, что при затоплении дома повышается опасность замыкания проводки, да и просто в таком варианте расположения не очень удобно ими пользоваться.

Этап заготовки, который включает в себя подготовку и правильный подбор кабелей, проводов, также по силам произвести одному человеку. На данном этапе мы режем провода и кабеля кусками длиной равной расстоянию между ответвительной коробкой и электроустановочными изделиями (светильниками, выключателями и розетками). К каждому куску по длине прибавим по 10 см для монтажных работ соединений между собой.

Прокладка силового кабеля к деревянному дому с улицы

Прокладку силового кабеля к сооружению выполним после разметочных и монтажных работ проводки внутри дома подземным либо воздушным путем. Путь прокладки силового кабеля регламентируется заранее составленным проектом при соблюдении существующих правил электромонтажа и соответствующих нормативов.

Монтаж воздушным способом силового кабеля считается наиболее экономичным вариантом, но если проводка деревянного дома не будет превышать расстояние 25 метров, но и при этом допускается установка промежуточной опоры под силовой кабель. Воздушная прокладка силового кабеля производится при помощи специальной растяжки или на фарфоровых изоляторах. Кабель для воздушной прокладки должен применяться самонесущий изолированный СИП (СИП-3, СИП-4, СИП-2А) с гарантийным сроком службы около 25 лет, который оснащен атмосферостойким полиэтиленовым покрытием, и особыми элементами, которые устойчивы к перегрузкам. Недостаток данного вида кабеля заключается в проблематичном вводе его в автомат защиты, и он довольно трудно поддается изгибанию.

Нормативы воздушного способа прокладки силовой линии гласят, что кабель над проезжей частью должен находиться на высоте не меньше шести метров, а над пешеходной дорожкой – не ниже 3,5 м, а закрепление кабеля на доме над уровнем земли нужно производить на высоте не меньше 2,75 метров.

Через деревянную стену сруба кабель можно ввести через втулку из металла, которая защитит его от повреждений при осадке сруба либо подвижках стен. Кабель должен быть сечением не меньше 16 кв.мм. Способность пропускания такого кабеля до 63А, при однофазном подключении его мощность будет равняться 14кВт, трехфазном – 42кВт мощности. По пожарным нормам кабель СИП по чердачным помещениям вести нельзя, поскольку он является алюминиевым проводом, поэтому данный кабель используют исключительно для подвода наружной линии, а вводят в дом кабель другого типа (НГ, ВВГ либо NYM). При этом необходимо для перехода использовать специальные соединители «медь-алюминий», а кабель СИП закреплять на натяжители (анкерные зажимы).

Монтаж подземной силовой линии является более затратным мероприятием, поскольку для этого необходимо вырыть траншею глубиной до одного метра, а использовать более дорогой кабель ВБбШв с медными жилами и бронированной защитной оболочкой. Данному кабелю не страшны подвижки грунта и грызуны, поскольку он выполнен в стальной оплетке расположенной между наружной и внутренней пластиковой защитной оболочкой. Дно траншеи нужно обустроить подушкой из песка в 10 сантиметров, проложить кабель и снова засыпать песком либо даже заложить кирпичами.

Для дополнительной защиты при подземной прокладке кабеля не рекомендуют использовать металлический трубопровод, поскольку он собирает конденсат внутри себя. Использовать трубки из металла лучше при монтаже кабеля по наружной стене либо при опускании его из земли в землю. Силовой кабель нужно предохранять от натяжений, укладку его лучше производить волнообразным размещением, чтобы при перепадах температуры либо смещениях почвы не возникло натяжения кабеля.

Подробнее об этом можете узнать в статье — «Подвод кабеля к дому: правила и советы от профессионалов«.

Монтаж установочных изделий, розеток и выключателей

Внутренний щиток, как аппарат управления необходимо размещать в навесные шкафчики, которые изготавливаются из несгораемых материалов. Данный шкафчик можно расположить в наиболее удобном месте для обслуживания, но в удалении на 0,5 метра от легковоспламеняющихся материалов и элементов строения. Сам щиток снабжается входным автоматом и УЗО.

Конструкции штепсельных розеток и выключателей бывают скрытого и открытого типа исполнения. Монтаж изделий открытого исполнения производится с помощью подрозетников, изготовленных из токонепроводящих материалов в виде дисков размерами в диаметре до 70 мм, а толщиной не меньше 10 мм. Крепление подрозетников к стене делается с помощью шурупов либо саморезов. На горючих основаниях под подрозетники рекомендуют укладывать подкладки толщиной около 3 мм из асбеста.

Во влажных помещениях (бане, сауне, ванной) выключатели, розетки и распаечные коробки необходимо применять в брызгозащитном исполнении (IP-44). Ввод проводки должен осуществляться в таком случае исключительно снизу, чтобы конденсат не смог затекать внутрь изделия. Для помещений моечной либо парилки в бане, желательно использовать пониженное напряжение, для чего нужно устанавливать специальные трансформаторы. Провода во влажных помещениях должны использоваться двойной изоляции типа ПВС, в топочных помещениях бани используют исключительно термостойкий провод в силиконовой изоляции (например, одножильный провод SILFLEX Sif S=0.25-185 кв. мм), такая проводка выдержит температуру до 180 градусов.

Монтаж светильников в деревянном доме не сложно произвести, а вот во влажных помещениях освещение должно быть низковольтным (12В), провода должны соединяться клемным способом, и обязательно нужно позаботиться о заземлении. Светильники в данных помещениях должны использоваться термостойкие и влагостойкие.

В заключение, добавим, что электропроводка и оборудование периодически необходимо проверять в целях безопасности, а во время проведения ремонтных работ электрооборудование лучше отключать вовсе.

Твитнуть

  • #
  • Дополнительный материал

  • Деревянные лестницы для дома
  • Фундамент на глинистой почве
  • Размеры листов металлочерепицы
  • Расчет кубатуры оцилиндрованного бревна
  • Устройство мелкозаглубленного ленточного фундамента
  • Как рассчитать стропильную систему?
  • Потолки в деревянном доме
  • electric — Можно ли использовать накладку с проложенным каналом, чтобы скрыть провод 12/2 или 12/3 вместо Wiremold?

    Спросил

    Изменено 1 год, 6 месяцев назад

    Просмотрено 901 раз

    Я планирую добавить немного освещения в местах на потолке, где поблизости нет проводов.

    Между потолком/крышей нет свободного пространства для прокладки провода (там дерево, потом пеноблоки, потом погодозащита, потом черепица). Итак, мне нужно было каким-то образом провести провод (12/2 или 12/3) к этому месту. Я знаю о Wiremold, но это не очень хорошо смотрелось бы со стилем и материалом самого потолка.

    Можно ли вместо этого пропустить провод через 0,5-дюймовый канал, выложенный из куска дерева размером 1×1 дюйм, и прикрепить его к потолку? Я прочитал Калифорнийский электрический код (я живу в округе Сан-Бернардино, Калифорния), но не увидел ничего особенного в этом (если только я не пропустил его или неправильно истолковал).

    Заранее спасибо.

    • электрика
    • США
    • Калифорния

    3

    Нет, нельзя, если нет «ногтевой пластины» для защиты от физических повреждений (ногтей).

    Вы можете отшлифовать его до 15/16″ и проложить в металлическом кабелепроводе EMT. У него самая тонкая стенка из всех кабелепроводов, и он обеспечит необходимую физическую защиту. Используйте его либо просто как защиту от повреждений в уязвимой области, либо если в качестве метода полной проводки для всего маршрута

    4

    Да, это возможно, но это не будет соответствовать коду, если это 120 В. Провода должны находиться на расстоянии 1-1/2 дюйма от поверхности, чтобы вы не задели их по ошибке шурупом или гвоздем. Если бы у вас был какой-то металлический трубопровод, вы могли бы это сделать. С низковольтной проводкой все в порядке.

    2

    Если ваш пеноблок состоит из нескольких слоев, иногда между слоями можно проложить рыбную ленту. Снимите поводок, если он есть, используйте паяльную лампу, чтобы нагреть ленту, и согните примерно на 3 дюйма (75 мм) назад (без петли), скрепите ленту плотно вместе, начиная на 1 дюйм вниз от кончика, слегка натянув ленту и используя только 1 слой, если это возможно. При необходимости сгладьте кончик напильником или наждачной бумагой. Рыбная лента 1/4 дюйма или 3/8 дюйма лучше подходит для более длинных пробегов. Если рыбная лента скручивается, сначала выпрямите ее с помощью выпрямителя для рыбной ленты. Будьте осторожны и используйте обе руки, чтобы подавать ленту, одна рука нажимается примерно на 18 дюймов (450 мм), а другая рука находится рядом с местом входа ленты, чтобы перенаправить усилие. Для длинных прыжков, особенно если вам нужно ловить рыбу через Частичные препятствия, тонер полезен, чтобы найти рыбную ленту в потолке.Если вы поднесете ее близко, но на небольшое расстояние (<3f (1 м)) в сторону места назначения, обычно вы можете прорезать отверстие в месте назначения и зацепить наклейте вторую рыбную ленту.0005

    Если вы можете продеть рыбную ленту, обычно можно протянуть армированный трос. Вы можете развязать головку, чтобы использовать ее как петлю (не пытайтесь разгибать кончик, просто пропустите провода через петлю и сложите назад 4-6 дюймов и плотно наклейте ленту от 2 дюймов на броню до 2 дюймов за отогнутую назад рыбную ленту и обратно, 2 слоя для уменьшения трения. Броня должна быть зачищена достаточно, чтобы загнутая назад проволока не проходила по броне) Перед тем, как начать, обратите внимание, что армированный кабель лучше тянет в одном направлении. Бронированная катушка должна заканчиваться снаружи на том конце, который вы вводите. дальняя рука обеспечивает тянущее усилие, а ближняя рука перенаправляет усилие, чтобы тянуть плоско между простынями, а не вниз, в мягкий материал внизу.0005

    Вам может понадобиться электрик, чтобы сделать это за вас, в зависимости от того, где вы живете.

    Также учтите, что проволочную форму можно обновить различными способами, чтобы сделать ее более эстетичной. Ламинат с кромкой из натурального дерева, вероятно, придаст вам желаемый вид. Для коротких прыжков и подвесных приспособлений вы также можете использовать проволоку для подвесных приспособлений, натянутую на красивую цепочку.

    6

    Не могу сказать на 100% в отношении кода, но я сделал что-то очень похожее с согласия моего электрика. Он протянул кабель NM от освещения ванной комнаты до чердака и через отверстие до вершины потолка между кухней и столовой, около 8 футов вдоль потолка, затем в потолок, чтобы добраться до середины столовой для новой люстры. Я закрыл 8-футовую секцию лепниной из Home Depot, и похоже, что она всегда была там.

    Возможно, потребуется более крупная накладка, чем вы думали, но не думали ли вы просто увеличить пространство на накладке для размещения проволочной формы? Это должно быть выполнимо с довольно типичным формованием короны. Если вам нужно бежать по потолку, вы можете добавить кессонный потолок, который может выглядеть очень красиво.

    5

    Твой ответ

    Зарегистрируйтесь или войдите в систему

    Зарегистрируйтесь с помощью Google

    Зарегистрироваться через Facebook

    Зарегистрируйтесь, используя электронную почту и пароль

    Опубликовать как гость

    Электронная почта

    Требуется, но никогда не отображается

    Опубликовать как гость

    Электронная почта

    Требуется, но не отображается

    Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

    .

    Вот как можно спрятать провода в открытом потолке

    Вы думаете о строительстве дома с открытым потолком или, может быть, уже живете в нем. В любом случае, вы поняли, что провода на потолке не совсем красивы и небезопасны. Итак, вы пытаетесь научиться прятать провода в открытом потолке.

    Чтобы спрятать провода в открытом потолке, вам понадобится творческий подход. Вам также понадобятся некоторые знания о безопасности, скрывающей провода, чтобы гарантировать, что это в конечном итоге не приведет к несчастным случаям. Один из способов скрыть провода на открытом потолке — закрепить их на месте и покрасить в тот же цвет, что и ваш потолок.

    В этой статье речь пойдет о том, как можно спрятать провода в открытый потолок. Он также обсудит тенденцию открытых потолков и типы открытых потолков.

    Скрытие проводов в открытом потолке

    Открытые потолки придают вашему дому деревенский вид, если все сделано правильно, а также экономят ваши деньги. Вам не нужно тратить деньги на материалы и рабочую силу, чтобы покрыть потолок, вы можете использовать эти деньги, чтобы вместо этого спрятать провода и купить другие вещи, чтобы улучшить свой дом.

    Тем не менее, вы должны помнить, что ваши провода должны соответствовать мерам предосторожности, чтобы гарантировать, что они не вызовут несчастных случаев, даже если они будут скрыты. Это означает, что ваши провода не должны быть оголенными или открытыми. Им также нужно отдыхать в местах, которые не промокают и не подвергаются постоянному воздействию элементов. Если они будут подвергаться постоянному воздействию стихий, они легко изнашиваются, и вам нужно будет их заменить.

    Чтобы спрятать провода в открытом потолке, первое, что вам нужно сделать, это убедиться, что они прикреплены к балкам. Вы можете сделать это, используя электрические скобы, такие как металлические скобы Gardner Bender на Amazon. После того, как все провода закреплены, вы можете приступить к их творческому сокрытию, покрасив их или используя крышки для шнура, деревянные насыпи или декоративные ящики.

    Вы можете покрасить провода на потолке

    Если вас беспокоят потолочные провода, торчащие из открытого потолка, один из вариантов — покрасить провода. Это повышает эстетику вашего дома, не тратя слишком много денег или времени. Для этого все, что вам нужно сделать, это купить краску, которая соответствует цвету вашей потолочной балки. Это маскирует ваши провода и сохраняет простой потолок.

    Вы также можете покрасить сами потолочные балки, если не можете подобрать оттенок, соответствующий балкам. Вы можете найти краску в местном хозяйственном магазине или на Amazon. Отличная находка для краски — Majic Paints, которой можно покрывать многие поверхности. Вы заметите, что большинство людей выбирают окрашенный в белый цвет потолок или провода под дерево, но вы можете выбрать и другие цвета в Majic Paints.

    Преимущество покраски потолочных проводов или даже потолочных балок заключается в том, что вы можете выбрать однородный цвет для вашего потолка или оформить его. Тем не менее, некоторые недостатки включают расходы на покраску и оплату труда, если вы нанимаете кого-то для этого. Также есть вероятность, что результат вам не понравится.

    Вы можете использовать чехлы для проводов на потолке

    Если вы не хотите красить, но все же хотите легко исправить открытые провода на потолке, обратите внимание на некоторые чехлы для шнуров. Вы можете легко найти их на Amazon, а среди фаворитов широкой публики — набор для гонок Cord Cover Raceway, Paintable Cord Concealer и Cordinate Fabric Cord Cover.

    Cord Cover Raceway и Paintable Cord Concealer поставляются в виде белых наборов чехлов для шнура. Вы можете покрасить их так, как хотите, чтобы они соответствовали вашему декору, или вы можете оставить их такими, чтобы акцентировать внимание на потолочных балках, если балки не белые. Между тем, чехол для шнура Coordinate Fabric придает вашему дому эстетичный вид. Вы можете либо заставить их маскироваться, либо сделать так, чтобы они выделялись сами по себе.

    Если вы выберете жесткие крышки, вы можете поместить в них провода, отмерив нужную длину и соответствующим образом обрезав крышки. Затем сдвиньте крышку и просто поместите провода внутрь крышек, прежде чем снова закрыть их.

    Если вы используете тканевый чехол, у вас будет больше гибкости, что может принести вам или не принести пользу, в зависимости от вашей дизайнерской идеи. Вы можете просто позволить тканевым проволочным покрытиям висеть на потолочных балках, или вы можете закрепить их на месте для большей безопасности и большей организации.

    Использование чехлов для шнуров может эффективно и дешево скрыть открытые потолочные провода. Вы также можете легко заменить крышки, когда вам надоест их цвет или дизайн, и выберете новые. Лучше всего то, что вы можете настроить сами обложки так, как вам хочется.

    Вы можете выбрать деревянные молдинги, чтобы скрыть провода

    Для более классического вида и лучшей маскировки вы можете выбрать деревянные молдинги, чтобы скрыть потолочные провода. Деревянные молдинги можно найти в хозяйственных магазинах, а можно изготовить самостоятельно. Эти молдинги могут выступать в качестве бордюров потолочных балок, и никто не догадается, что они скрывают провода.

    Отличная альтернатива, если вы не хотите использовать пластиковые или тканевые чехлы. Однако они могут стоить дороже, чем покупка чехлов, и требуют больше работы. Вам нужно будет прикрепить деревянные молдинги к потолочным балкам, а это потребует времени и тяжелой работы. Вы также не можете легко изменить молдинги, если вы встретите точку, где хотите.

    Вы можете использовать декоративные коробки для сгруппированных проводов

    Декоративные коробки отлично подходят для закрытия открытых потолочных проводов в группах. Вы можете создать стандартную квадратную коробку, которая будет соответствовать вашим потолочным балкам, или вы можете приобрести накладки, такие как Arlington Boxes или Garvin Hole Cover на Amazon. Сгруппированные провода идеально подходят для потолочных вентиляторов и проводов освещения, но вы можете обнаружить, что они хорошо смотрятся даже в местах, где провода не сгруппированы.

    Когда началась тенденция открытых потолков?

    Дома с открытыми потолками существовали и были тенденцией до 1800-х годов, когда лесопилки начали массово производить деревянные конструкции. К 1950-м годам люди покрывали потолки. К этому времени тенденция открытых потолков исчезла, и новым идеалом стали чистые скрытые потолки.

    Тем не менее, сейчас существует множество вариантов, таких как искусственные открытые потолки или даже открытые ранее скрытые потолки, и к началу 2000-х годов снова возобновилась тенденция открытых потолков. Существует два типа открытых потолков: декоративные открытые потолки и настоящие открытые потолки.

    Настоящие открытые потолки опираются на балки, поддерживающие дом, и никакие другие материалы не покрывают потолки. Между тем, декоративные потолки так и называются: декоративные. Вы обнаружите, что в этих домах уже есть крытый потолок и просто есть дополнительные балки, чтобы он выглядел как открытый потолок.

    Некоторые люди сами создают вид открытого потолка, но это не совсем рекомендуется, так как большинство людей используют тяжелые балки, которые могут вызвать нагрузку на потолок. Между тем, другие используют более легкие материалы, такие как стекловолокно или пластик, а некоторые люди обращаются за советом к инженерам или архитекторам.

    Заключительные мысли

    Вы можете спрятать провода в открытом потолке, покрасив провода или потолочные балки или используя пластиковые или тканевые крышки для шнуров, деревянные формы или декоративные коробки. Тем не менее, убедитесь, что ваши провода надежно закреплены, чтобы избежать несчастных случаев.

    Это можно сделать, закрепив их булавками, за исключением случаев, когда вы используете тканевые чехлы. В этом случае вы можете обойтись без закрепления проводов. Кроме того, не стесняйтесь, если вы считаете, что вам нужна помощь. Начать проект «сделай сам» — это здорово, но обеспечение вашей безопасности должно оставаться вашим приоритетом.

    Источники
    • Установка кабелей: скрыть проводку для обеспечения безопасности в помещениях с открытым потолком
    • Hometalk: как скрыть/замаскировать электрические провода вдоль открытых потолочных балок ) Их в собственном доме
    • Прекрасное домостроение: спрячьте провода для потолочного вентилятора
    • Puresonics: как спрятать провода

    Поделитесь этой публикацией

    Как ловить электрический провод через потолок | Главная Путеводители

    Автор Karie Lapham Fay Обновлено 10 декабря 2018 г.

    Идеальное время для прокладки проводки — во время строительства, когда полости в стенах и каркас еще открыты, а прокладка электрического провода — это просто вопрос протягивания провода и закрепления его на месте. К сожалению, иногда вам нужно провести электропроводку для выключателей и светильников или электрических розеток постфактум. Чтобы подключить потолочный светильник к выключателю в вашем доме, протяните провод через потолок и стены через отверстия для доступа, процесс, известный как «ловля» провода.

    1. 1.

      Отключите подачу электроэнергии в комнату. Проверьте подачу электричества в комнату, используя лампу, радиоприемник или другой портативный предмет, чтобы увидеть, включится ли он. Проверьте каждую розетку в комнате. Иногда комнаты могут быть подключены к более чем одному выключателю или предохранителю. Если у вас есть сомнения, отключите электричество во всем доме.

    2. 2.

      Отметьте на потолке место установки светильника. Найдите длину и ширину комнаты и найдите среднюю точку, если вы хотите, чтобы светильник располагался по центру.

    3. 3.

      Постучите по потолку или воспользуйтесь электронным искателем стоек, чтобы найти потолочные балки, ближайшие к месту установки светильника, по одной с каждой стороны. Провести электрический провод через канал между потолочными балками, как правило, проще всего. Кроме того, ваш светильник может потребовать крепления к потолочной балке или к двум коротким блокам, прибитым между балками. Обведите и отметьте отверстие для крепления и вырежьте его пилой для гипсокартона, канцелярским ножом или сабельной пилой.

    4. 4.

      Посмотрите на стену по прямой линии, которая соответствует пути между двумя потолочными балками. Используйте два на четыре или рулетку, чтобы направлять вас. В качестве альтернативы найдите расстояние от отверстия доступа до стены, параллельной направлению движения провода. Измерьте такое же расстояние у стены, где провод будет подниматься к потолку, и отметьте потолок. Повторите в верхней части стены, чуть ниже предыдущей отметки.

    5. 5.

      Нарисуйте прямоугольник размером 2 на 4 дюйма на потолке и стене. Используйте столярный угольник или линейку, чтобы обеспечить прямые линии. Прорежьте обшивку стены, чтобы сделать отверстие. Используйте универсальный нож для гипсокартона или сабельную пилу для дерева. По завершении два отверстия соединяются в стыке потолка и стены в форме буквы «L».

    6. 6.

      Наметьте и вырежьте еще одно отверстие размером 2 на 4 дюйма непосредственно под отверстиями от потолка до стены, на том уровне, где должен быть выключатель света. Если вы подключаетесь к проводке существующего выключателя света в нескольких футах от стены, сделайте отверстие параллельно существующему выключателю. Вырежьте дополнительные отверстия непосредственно над каждой стойкой между первым отверстием и местом выключателя света.

    7. 7.

      Просверлите вертикальное отверстие в центре верхней настенной панели там, где она видна через отверстие для доступа от стены к потолку. Верхняя стеновая пластина представляет собой горизонтальную доску, которая проходит поверх вертикальных стеновых стоек. Просверлите дополнительные отверстия, горизонтальные и из стороны в сторону, в каждой стойке должна проходить проводка, если таковая имеется. Используйте сверло на 3/4 дюйма или кольцевую пилу аналогичного размера. Эти отверстия позволят проводу проходить через каркас стены.

      В качестве альтернативы можно использовать пилу или долото, чтобы сделать выемку шириной 3/4 дюйма и глубиной 1 дюйм на лицевой стороне верхней пластины и на лицевой стороне каждой шпильки, по которой проходит проводка. Это лучший вариант, если электропроводка проходит по изолированной наружной стене, так как она проходит перед полостью стойки, но немного под обшивкой стены.

    8. 8.

      Лента для ловли змеи, кусок тонкой стальной проволоки, предназначенный для направления и извлечения проводки через отверстие для светильника в потолке к отверстию для доступа от стены к потолку. Жесткость ленты позволяет довольно легко натягивать ее между балками; Однако для того, чтобы протолкнуть рыбную ленту через препятствия, может потребоваться некоторое раскачивание и маневрирование.

    9. 9.

      Возьмите рыбную ленту, когда она достигнет стены. Проведите его вниз через стену к нижнему отверстию доступа или отверстию выключателя света. Если лента отказывается двигаться, бросьте отвес через верхнюю часть стены и отметьте, где она останавливается. Вырежьте отверстие для доступа в этом месте. Некоторые стены имеют горизонтальные связи между стойками. Аналогичным образом просверлите или надрежьте скобу. Когда отвес упадет на дно стены, привяжите рыбную ленту к верхнему концу шнура отвеса и протяните отвес и рыбную ленту через нижнее отверстие.

    10. 10.

      Разрежьте покрытие, окружающее электрический провод, чтобы обнажить отдельные провода. Проденьте провода через петлю на конце рыбной ленты, затем согните провода, чтобы получилась петля. Используйте электрическую или клейкую ленту, чтобы обернуть провода там, где они сгибаются. Это предотвратит разделение рыбной ленты и проволоки.

    11. 11.

      Вернитесь к отверстию для потолочного светильника. Намотайте и намотайте рыбную ленту, которая потянет за собой электрический провод, проходящий через стену и потолок. Возьмитесь за провод, когда он выходит из отверстия. Вытяните дополнительные 2-3 фута бесплатно. Размотайте ленту и отсоедините от провода. Повторите процесс, прокладывая проводку горизонтально через стену, если выключатель света находится напротив нижнего отверстия для доступа. Когда закончите, электрический провод проходит от выключателя света к светильнику.

      Вещи, которые вам понадобятся
      • РИКЛ

      • FUNDER FINDER (необязательно)

      • Drywall Saw (опционально)

      • РТРОКАЦИЯ SAWS)

      • 19
      • UTITION. угольник или линейка

      • Дрель или кольцевая пила

      • Рыболовная лента

      • Изолента или клейкая лента

      • Отвес

      Наконечник

      Вырежьте заплатки для отверстий доступа:

      Для гипсокартона скосите край отверстия доступа. Наклоните нож под углом, острием ближе к центру, внутри стены, а рукояткой дальше. Таким же образом обрежьте края, сделав сзади отверстие чуть меньшего размера. Отрежьте куски гипсокартона, чтобы они подошли к каждому отверстию, и аккуратно вставьте их на место. Угол отверстия должен препятствовать их провалу. Покройте швы тонким слоем состава для гипсокартона, затем лентой для гипсокартона и еще одним слоем состава. Высушите и отшлифуйте, затем повторите. Распределяйте каждый слой немного дальше предыдущего. Когда стена гладкая, а шов незаметен, заплатка готова.

      Для облицовки обрежьте каждое отверстие до шпильки. Обрамите отверстие для доступа двумя досками размером 1 на 1 дюйм, проходящими между стойками. Прибейте заплатку к этой рамке.

      Предупреждение

      Металлические гвозди для защиты от гвоздей, пластинчатое покрытие, надеваемое на проволоку, если она проходит через пазы в стойках и поверхностях балок. Это предотвратит случайное задевание гвоздем в будущем.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
