Лампы энергосберегающие E40 большой мощности

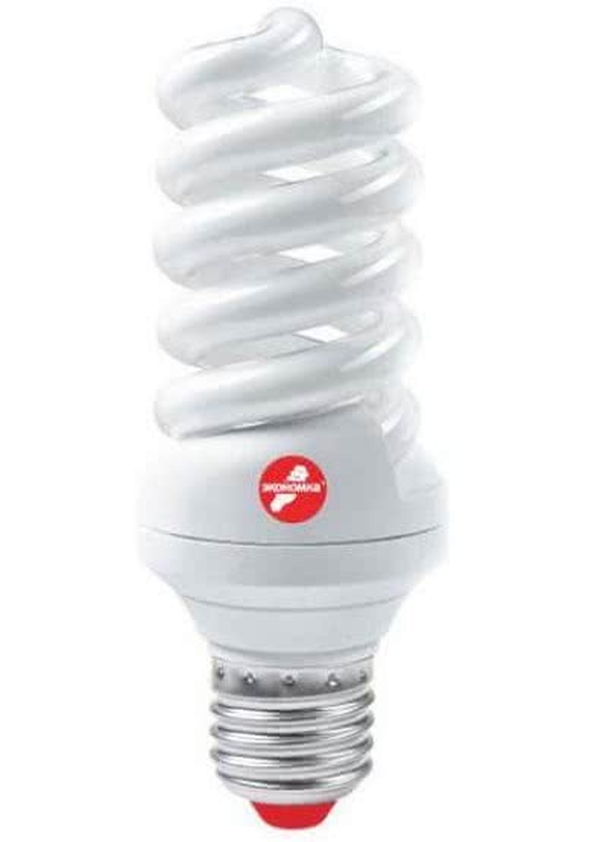

Современные энергосберегающие лампы

Современные энергосберегающие лампы широко применяются и спрос на них постоянно растёт. К энергосберегающим лампам относится два вида источника света. Компактные люминесцентные газоразрядные лампы и светодиодные.

Компактные лампы люминесцентного свечения состоят из цоколя, электронного пускорегулирующего устройства и колбы. Стеклянная колба изготавливается двух видов U-образная или спиральная. Колба заполнена парами ртути и запаяна. Изнутри стекло колбы покрыто люминофором. При высоком напряжении в колбе происходит разряд, заставляя пары ртути выделять ультрафиолетовое излучение. Люминофор ультрафиолетовое излучение трансформирует в видимый свет.

Электронный пускорегулирующий аппарат зажигает лампу и поддерживает её горение. Также он стабилизирует напряжение, предотвращая эффект мерцания.

Цоколь энергосберегающих ламп выполняется в виде разъёмов под точечные светильники, для малого, обычного и крупного патронов.

Чаще встречаются и применяются лампы с цоколем Е-27, Е-40, Е-14. В U-образных колбах количество дуг колеблется от трёх до шести. Диаметр U-образной колбы и спиральной 7 – 12 мм.

Излучаемый свет энергосберегающих ламп измеряется температурой по шкале Кельвина в диапазоне от 2700 К до 6400 К. Для глаз в цветовом восприятии это будет соответствовать 2700 К – тёплый белый свет. Лампы со светом в 4200 К будут излучать дневной белый свет. Холодный белый свет излучают лампы с температурой 6400 К.

Выбирая компактную энергосберегающую лампу надо обращать внимание на соответствие патрона лампы и цоколя в светильнике. Также диаметр колбы должен подходить под размеры плафона. Мощность лампы подбирается индивидуально, как и цветовая гамма. Следует учитывать, что мощность энергосберегающей лампы в 25 Вт, соответствует мощности лампы накаливания в 150 Вт. Разница в цене ламп с U-образной колбой и спиральной формы объясняется не качеством и долговечностью, а стоимостью процесса изготовления.

Лампы с колбой спиралевидной формы дороже.

Утверждение, что люминесцентные лампы испускают вредные для человека ультрафиолетовые лучи, не подтверждается. Излучение ультрафиолета настолько мало, что если над обнажённым участком тела, ближе 50 см, держать люминесцентную лампу более 20 часов, возможно, возникнет некоторое покраснение. На больших расстояниях ультрафиолетовое излучение рассеивается.

Действительно опасным элементом в энергосберегающей лампе являются пары ртути. В люминесцентных лампах может находиться до 70 мг ртути. Ртуть очень ядовита и при попадании в организм человека наносит серьёзный вред внутренним органам. С колбами энергосберегающих ламп нужно обращать очень осторожно. Если колба разбилась: необходимо сразу начать проветривание помещения, тщательно и аккуратно собрать все осколки в герметичную посуду, поверхность на которой разбилась колба, обработать раствором марганца.

Новейшие источники освещения, светодиодные лампы, экономичные и долговечные. Выпускаются с различными марками цоколя, под все виды патронов. В последнее время налажен выпуск ламп с цоколем Е-14 и Е-27, для непосредственного вкручивания в патрон с напряжением в 220 В.

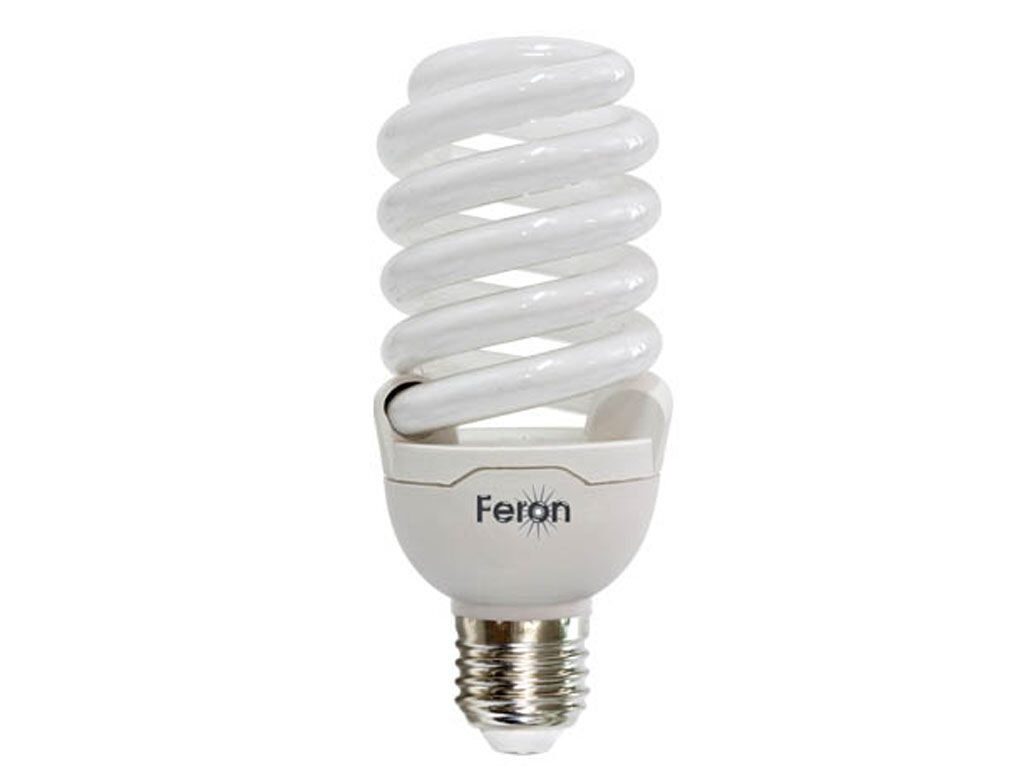

Лампы энергосберегающие E27 большой мощности

Преимущества энергосберегающих ламп перед лампами накаливания

Компактные энергосберегающие лампы обладают большим количеством неоспоримых преимуществ. В первую очередь преимущество в экономии электроэнергии. При равном световом потоке мощность лампы люминесцентного свечения в пять раз меньше, чем у лампы накаливания. Соответственно потребитель платит в пять раз меньше.

Если в недостаток ставится высокая цена, в пять раз больше стоимости лампы накаливания, то к экономному расходованию электроэнергии надо прибавить долговечность. Энергосберегающая лампа служит в десять раз дольше. Энергоресурс лампы составляет от пяти до двенадцати тысяч часов. Такая разница объясняется различными заводами изготовителями.

Долговечность лампы сделала удобным их установку в местах, где замена лампочек связана с трудностями. Это могут быть очень высокие потолки, или конструкции, которые для замены лампы требуют разборки.

В лампах накаливания 50% электроэнергии идёт на освещение, остальное на нагрев. Раскалённая вольфрамовая нить нагревает колбу лампы до нескольких сотен градусов, от прикосновения к ней можно получить сильный ожог. В энергосберегающих лампах практически вся электроэнергия переходит в световую, и нагрева почти не происходит.

Некоторые виды светильников выпускаются с ограничением мощности применяемых ламп накаливания. Как правило, мощность лампы ограничивается 15–25 Вт. Лампы накаливания с такой мощностью дают очень мало света. Применение ламп большей мощности может привести к выходу из строя светильника. Если поставить в светильник энергосберегающую лампу, рекомендуемой мощности, то яркость увеличится в пять раз. При этом не будет происходить нагрева легко плавящихся деталей, и нагрузка на монтажные провода не увеличится.

Это же свойство положительно сказывается на электропроводке. Мощность потребляемой энергии уменьшается примерно в пять раз, что делает щадящий режим эксплуатации электропроводки, увеличивая срок её службы.

В лампах накаливания свет идёт от раскалённой вольфрамовой нити. Лампы малой мощности не дают достаточного освещения. От ламп большой мощности исходит резкий, контрастный свет. В энергосберегающих лампах свет исходит от всей поверхности колбы. Применяя энергосберегающие лампы, освещение в помещении становится более мягким и рассеяным, даже при большой мощности лампы.

Также, хорошей особенностью энергосберегающих ламп, является возможность выбора цвета светового потока. Для комнат отдыха наиболее приятным и расслабляющим будет освещение лампой с тёплым белым светом. Для офисов и рабочих помещений подойдут лампы, излучающие холодный белый свет. Температурная градация светового потока определяется шкалой Кельвина от 2700 К до 6400 К. Низкие температуры смещены к красному цвету, более высокие в сторону синего. Большим недостатком является то, что энергосберегающие лампы считаются небезопасными для здоровья человека. Это из-за паров ртути, содержащихся в колбе. Но их попадание в воздух, возможно, только при нарушении целостности колбы. Поэтому с лампами нужно обращаться очень осторожно.

Типы и виды цоколей ламп освещения

Вне зависимости от того, какие виды лампочек при организации освещения планируется использовать: энергосберегающие, светодиодные, галогенные или аналоги накаливания, упор при выборе делается на цоколь. Учитывается разновидность и особенности конструкции осветительного прибора, чтобы подобрать нужный осветительный элемент к нему.

Обзор существующих видов

Цоколь – важная часть конструкции галогенных, люминесцентных и прочих лампочек, он обеспечивает плотную установку изделия в светильник определенного вида. А дополнительно к тому еще и дает возможность подключить его к сети.

Виды и маркировка

Несмотря на это существует еще и бесцокольная лампа – это узкоспециальная разновидность, предназначенная для организации системы освещения автомобиля (лампочки Н10, НВ3, D1S).

Существуют различные типы:

  • резьбовой – Эдисона Е;
  • штырьковой G;
  • штифтовой B;
  • цоколь, контакты в котором утоплены – R;
  • фокусирующий – Р;
  • софитный аналог S;
  • кабельный вид К;
  • телефонный – Т;
  • бесцокольный – W.

В обозначении обычно зашифрованы размеры или другие характеристики держателя. Например, для лампы Е14, Е27, Е40 характерен диаметр резьбовой части конструкции. Это может быть значение 14, 27 или 40 мм в зависимости от того, какие типы рассматриваются. А вот разновидности цоколей G5, G12 отличает расстояние между контактными штырьками: 5 или 12 мм.

Кроме того, держатели предназначаются для подключения к сети с различными значениями электрических параметров. Например, существуют лампы для системы освещения 12, 24 вольт, а другие виды позволяют подключиться только к сети 220 вольт.

Резьбовой цоколь Е

Данный вид встречается в следующих вариациях: Е5, Е10, Е12, Е14, Е17, Е26, Е27, Е40. Представленные типы цоколей характеризуются размерами от минимальных до максимальных. Например, исполнение Е5 характеризуется высотой и диаметром, равными 5 мм.

Резьбовой держатель может быть установлен в галогенных, люминесцентных и аналогах с нитью накаливания. Кроме того, светодиодные источники света довольно часто встречаются именно с таким цоколем.

Наиболее распространенные: Е14, Е27, Е40. Причем последняя разновидность чаще устанавливается в люминесцентных ртутных источниках освещения, а также является частью ламп накаливания. Е14 обычно встраивается в грибовидные источники света и аналоги в форме свечи, «свечи на ветру». Е27 можно встретить в качестве держателя ламп совершенно любых типов.

Еще одна особенность цоколей Е14, Е27, Е40 – питание от сети 220 вольт. Благодаря этому энергосберегающие лампы, которые требуют использования ПРА, могут подключаться напрямую к источнику питания.

Штырьковый вариант

При выборе нужно ориентироваться на расстояние между контактами (штырями). Если предусмотрено количество выступающих элементов более 2, ориентиром становится диаметр окружности держателя. В зависимости от того, какие исполнения лампы со штырьковым держателем выбраны, появляется возможность выполнить подключение системы освещения к источнику питания 220 вольт или 12/24 вольт.

В обозначении держателя G могут быть и другие буквы: G4, GU4, GY4, G5, GU5.3, GX5.3, G6.35, GU10, G9, G12, G13, G23, G53, GU53, GX53, GX70. U, X, Y, Z – обозначают модификацию конструкции. При этом названные виды не являются взаимозаменяемыми.

Держатель G4 можно встретить в галогенных осветительных элементах, предназначенных для подключения к источнику питания 12/24 вольт. Целевое назначение – точечный свет, встраиваемые системы освещения. Низковольтные лампы с таким держателем также могут быть светодиодные. Исполнение G5 применяется в люминесцентных аналогах, например Т5.

Держатель GU5.3 является частью ламп, целевое назначение которых – встраиваемые системы освещения. Такой вариант входит в конструкцию ламп светодиодных и галогенных, он подходит для источника света типа MR16, который, в свою очередь, используется при организации подсветки витрин, ниш и декоративного освещения. Источником питания может выступать электросеть 12/24 вольт или 220 вольт.

Особенность GU10 – уплощения на торцевых участках контактных элементов, что способствует более надежному соединению с патроном. Источники света с такой контактной частью питаются от сети 220 вольт.

Аналог GU6.35 – сходен по характеристикам с вариантом GU5.3, но расстояние между штырями составляет 6,5 мм, а в качестве источника питания может выступать только сеть переменного тока 220 вольт. Если исполнения типа G5 характеризуются контактными элементами в виде штырьков, то вариант G9 оснащен вытянутыми петлями. Расстояние между ними составляет 9 мм. Используются такие виды источников освещения при организации акцентного освещения и декоративной подсветки.

Исполнение G13 – распространенный вариант, используется в светодиодных и энергосберегающих люминесцентных источниках света с формой колбы в виде цилиндра. Благодаря этой особенности названные виды являются взаимозаменяемыми.

Вариант G23

Расстояние между штырями – 13 мм. Другой вариант G23 немного отличается по конфигурации, так как помимо штырей держатель имеет еще и пластиковый выступ. Крепление осуществляется посредством установки контактных элементов в гнездо с отверстиями.

Цоколи компактных люминесцентных ламп

Аналог держателя G53 характеризуется существенным расстоянием между штырями – 53 мм. Целевое назначение ламп с таким контактным элементом – направленный свет в торговых залах, ресторанах, галереях. Исполнение GX53 применяется в лампочках для установки в подвесные и натяжные потолочные конструкции. Штырьки по форме аналогичны контактам GU10. При установке лампочка поворачивается.

Выбор лампы с учетом типа цоколя

В первую очередь необходимо определить, к какой сети будет выполняться подключение: 12/24 В, 220 В, потому как разные типы держателей могут быть предназначены для подключения к сетям с различными параметрами. Выбор контактного элемента галогенных, светодиодных и энергосберегающих ламп делается на основании устройства светильника, в который производится его установка.

Определить подходящий вариант можно по маркировке: G12, GX70, G5, E27, E14, E40, GX53 и пр. Также виды ламп обычно указывают на конструкционные особенности. Например, для энергосберегающих или светодиодных осветительных элементов Т5 подходит вариант G5.

Каждый из вариантов предназначен для эксплуатации в определенных условиях. Бывают исполнения для постоянных и переменных сетей. Кроме того, можно подобрать держатель лампочки под осветительный прибор разного целевого назначения: встраиваемые или подвесные светильники, вариант направленного или рассеянного освещения, функциональные или декоративные светильники.

Засветились! Результаты испытаний 11 моделей лампочек c цоколем E27

Колпачки для штыков

Фуражки с байонетом в основном используются в Великобритании и отличаются своей «пушистостью». и поверните действие для установки. Существует множество вариантов байонетной кепки, в том числе некоторые версии с тремя штифтами, известные как B22d-3, можно найти в новых домах и на некоторых высоких этажах. ртутные лампы высокого давления промышленного назначения.

Обратите внимание, что измерения проводятся по диаметру нижней части крышки. не включая булавки.

Винтовая крышка Эдисона

Винтовые колпачки Эдисона получили свое название от изобретателя лампочки Томаса Эдисона. и повсеместно используются для целого ряда приложений. В таблице ниже показаны самые популярные колпачки, но доступны и другие менее распространенные типы, включая E11, E17, Е26 и Е39. Обычно следует, что чем больше цоколь, тем больше мощность и мощность. температура, которую лампа может выдержать.

Обратите внимание, что измерения проводятся по диаметру нижней части крышки.

Совет: точно измерить диаметр колпачка может быть сложно, особенно ближайший мм, поэтому полезно помнить, что фитинги CES отличаются их три гребня (повороты в фитинге), все остальные фитинги Edison Screw имеют четыре.

Люминесцентные лампы

Люминесцентные лампы обычно имеют по два контакта на каждом конце, но есть и исключения. к правилу, такому как моно штифт T12. Зная расстояние между контактами и мощность люминесцентного трубки достаточно, чтобы определить тип лампы.

Архитектурный и ленточный свет

Архитектурные светильники имеют либо один главный центральный контакт, либо два на каждом конце. Полоска Лампы, часто используемые в качестве иллюминаторов, имеют по два контакта на каждом конце.

Обратите внимание, что указанный диаметр является измерением по нижней части крышки.

Галогенные капсулы

Галогенные капсулы находятся в галогенных адаптерах, где компоненты: адаптер основание – сменная капсула – декоративная крышка.Этот тип освещения обычно используется в бытовых условиях.

Линейные галогенные капсюли часто используются в прожекторах и имеют цоколь R7 на любой конец лампы.

Код продукта/номер товара Расстояние между контактами Диаграмма Изображение Описание/использование Описание
G4 4 мм Используется в дисплеях с низким напряжением
GY6. 35 6,35 мм Используется в дисплеях с низким напряжением
G9 9мм Используется в сетях 240 В.
R7 7мм Обычно находится на обоих концах линейных галогенных капсул.Используется в прожекторах и зажигалки

Галоген и светодиод

Фитинги GU обычно имеют два штифта и обычно встречаются на галогенных, а в последнее время на светодиодах. Отсюда следует, что чем больше цоколь, тем больше мощность и нагрев лампы. может выдержать. Поэтому фитинги GU4 и GU5.3 обычно используются для низковольтных/мощных лампы и часто имеют действие «нажимной посадки». Фитинги GU10 отличаются своей Действие фитингов «поверни и зафиксируй» и широко распространено в бытовых условиях.

В таблице ниже показаны наиболее популярные из этих фитингов; однако у нас есть лампы во многих других размерах и типах, включая GY9. 5, G22 и Gx38q.

Код продукта/номер товара Расстояние между контактами Диаграмма Изображение Описание/использование Описание
ГУ4 4 мм Используется в точечном освещении; как галогенные, так и светодиодные
ГУ5.3 5,3 мм Используется в точечном освещении; как галогенные, так и светодиодные
ГУ6.35 6,35 мм Используется в точечном освещении; как галогенные, так и светодиодные
ГУ10 10мм Используется в точечном освещении; как галогенные, так и светодиодные

Компактные люминесцентные лампы (

CFL )

Светильники для одинарных, двойных, тройных и четверных компактных люминесцентных ламп различаются. очень сложно идентифицировать.В таблице ниже представлены наиболее популярные фитинги, доступные для определенных типов CFL. Мы также храним различные трехконтактных и специальных компактных люминесцентных светильников, которые наша команда по продажам будем рады проконсультировать вас с.

Все о цоколях и цоколях лампочек

Цоколь или цоколь лампочки соединяют лампочку с патроном для обеспечения электрического соединения. Патрон вашей лампы или светильника будет определять, какой цоколь или цоколь потребуются для установки лампочки, но существует несколько различных типов и размеров цоколей на выбор, и не всегда легко определить, какой тип подходит для вашего светильника.Чтобы добавить путаницы, разные светильники часто имеют разные типы розеток.

Покупка лампы с неправильным цоколем или цоколем является распространенной ошибкой. Доступен широкий выбор колпачков и оснований, и может быть трудно понять, какой из них подходит для вашего устройства, особенно если его гнездо нестандартного размера. Чтобы помочь вам найти правильный цоколь или цоколь для вашего светильника, мы создали руководство по наиболее распространенным цоколям и цоколям ламп. Если вы все еще сомневаетесь после просмотра нашего руководства, мы будем рады попытаться помочь вам найти правильную лампочку!

Когда вы покупаете новые лампы или переходите на энергосберегающие лампы, вот некоторые из цоколей и цоколей, с которыми вы, скорее всего, столкнетесь:

  • Байонет (поворотные и фиксирующие основания)
  • Винт (также известный как «Эдисон»)
  • Штифт и нажимная посадка

Каждая лампочка имеет свой код, указывающий тип ее цоколя, а также некоторые подробности о ее спецификациях.Давайте подробнее рассмотрим эти коды и их значение.

Понимание системы кодирования

На упаковке может быть несколько кодов, которые помогут вам понять тип лампочки, которую вы покупаете, но эти коды часто могут добавить путаницы при выборе новой лампочки.

Базовые коды следуют буквенно-цифровому формату:

  • Первые буквы указывают тип основания или крышки, например, байонет или Эдисон.
  • Цифры указывают диаметр основания или расстояние между штифтами в миллиметрах.
  • Последняя буква не является обязательной. Он указывает количество штифтов или контактов, которые имеет основание, и обычно его можно найти на архитектурных и полосовых светильниках.

Например, GU10 представляет собой многоштыревую базу (в данном случае двухштырьковую) с универсальной (U) скошенной керамической базой и расстоянием между штырьками 10 мм.

Типы цоколей и патронов
Количество штырей или контактов (дополнительно)
B Штык-нож s Одинарный
E Винт Эдисона d Двойной или двухштифтовой
F Одноконтактный t Трехконтактный, трехконтактный или трехконтактный
G Многоконтактный (двухконтактный) q Четырехконтактный, четырехконтактный или 4-контактный
K Кабельные соединения
P Предварительно сфокусированный
R Утопленный контакт(ы)
S Наконечник
T Телефонный слайд
Ш Основание клина
X Специальный тип

Давайте более подробно рассмотрим наиболее распространенные базовые типы:

Байонет (основания с поворотом и замком)

Существует два основных типа байонетных основ: байонетные колпачки и GU10.

Крышка штыка

Колпачок для штыка, названный в честь подходящей конструкции, в которой используется то же действие толкания и поворота, которое используется солдатами для крепления штыков к своим винтовкам, является наиболее часто используемой основой в Великобритании. Когда вы нажимаете и поворачиваете байонетное основание в гнездо, штифты втягиваются и расширяются в прорези внутри гнезда, фиксируя лампу на месте. Ключевым преимуществом этого типа колпачка является то, что он не зависит от нитей, чтобы оставаться на месте, поэтому его нельзя сорвать или случайно снять.

Стандартный размер байонетных заглушек имеет гладкую металлическую основу и диаметр 22 мм, с двумя подвижными штифтами с каждой стороны, но байонетные заглушки доступны в большом и малом размерах.

ГУ10

Буква «G» указывает на двухштифтовое или двухштифтовое основание, но поскольку GU10 имеют механизм поворота и блокировки, они классифицируются как тип байонетного основания. GU10 имеют два контакта, которые находятся на расстоянии 10 мм друг от друга и выступают на 7 мм от основания. Они чаще всего используются в:

  • Точечные светильники трекового типа
  • Кухни
  • Ванные комнаты
  • Магазины розничной торговли
  • Направленное освещение вниз
  • Встраиваемое освещение

Винтовые основания

Винтовое основание Эдисона названо в честь изобретателя и новатора Томаса Эдисона.Винтовое основание Эдисона представляет собой металлическое основание с резьбой, которое надежно удерживает лампу на месте. Наиболее часто используется размер E27, который часто встречается в домашних условиях и предназначен для установки в стандартные светильники.

Меньшие винтовые цоколи Эдисона, такие как E14 (маленький винт Эдисона, или SES), E12 (канделябрный винт Эдисона, или CES) и E10 (миниатюрный винт Эдисона, или MES), в основном используются в лампах, предназначенных для декоративного освещения, например люстры.

Штифтовые и вставные основания Основания

Push-fit звучат именно так: они вставляются в фитинги, а не привинчиваются или скручиваются.Обычно эти основания имеют штифты, но количество штифтов различается, как и их форма и длина. Штифты варьируются от петлевых проводов до коротких металлических пней и тонких штырей. Наиболее распространенным является двухконтактный, который обычно встречается в лампах накаливания, галогенных или люминесцентных лампах.

В отличие от байонетных и винтовых оснований, основания со штифтами и вставными соединениями не имеют встроенного механизма управления. Встроенный механизм управления позволяет лампочке регулировать себя. Лампочкам без встроенного механизма управления требуется внешний источник регулирования, такой как балласт, трансформатор или драйвер.

Галоген

Большинство галогенных прожекторов представляют собой вставные штыревые основания специальной формы, чтобы предотвратить их использование в неправильной розетке. Например, GU10 представляет собой двухштырьковый колпачок с контактами на расстоянии 10 мм друг от друга и керамическим основанием со скошенной кромкой. Буква «U» в GU означает «универсальный», поэтому он безопасно подходит как для светильников GU10, так и для GX10. Для сравнения, GX10 представляет собой двухконтактный разъем с расстоянием между контактами 10 мм, но имеет квадратную керамическую основу. Из-за квадратной формы основания он подходит только для крепления GX10.

Квадратные или прямоугольные фитинги

Компактные люминесцентные лампы (КЛЛ) и светодиоды доступны как в байонетном, так и в винтовом цоколях Эдисона, но они также доступны в виде вставных цоколей со штифтами. Обычно это квадратные или прямоугольные фитинги с двумя-четырьмя штифтами.

Трубки и полосы

Люминесцентные лампы и светодиодные ленты обычно имеют два контакта на каждом конце трубки. В отличие от стандартных ленточных светильников, которые могут быть двухконтактными или иметь фитинг S15s на обоих концах, архитектурные ленточные светильники доступны с двумя различными типами фитингов: один с разъемом S14s на каждом конце лампы, а другой с центральным разъемом S14d, который имеет две точки контакта, обозначенные строчной буквой «d».

Основание клина

Клиновидное основание похоже на двухштырьковое основание, но два «штыря» представляют собой гибкие провода, которые проходят от лампы к внешней части основания, где они входят в контакт с гнездом. Их нужно вставлять и снимать с силой, и обычно они встречаются на гирляндах.

Найдите подходящую крышку

Наиболее часто используемые лампы для дома:

  • Байонетная заглушка B22
  • Резьбовая крышка E27
  • Маленькая завинчивающаяся крышка E14
  • Прожектор GU10 (сетевое напряжение)
  • GX53 (трансформатор низкого напряжения)

Чтобы найти подходящий цоколь для ламп накаливания, галогенных ламп, КЛЛ и светодиодных ламп, просмотрите наш полный список цоколей и цоколей.

Создание солидной базы знаний

Обидно возвращаться домой после покупки лампочки и обнаруживать, что у нее неправильный размер или тип цоколя. Никто не хочет хлопот возвращаться в магазин и делать возврат.
