Как выбрать качественный поддон

Как правило, поддоны имеют одинаковую длину 120 см. Ширина же может варьироваться от 80 до 120 см.

На паллетах европейского производства имеется фирменная маркировка, которую многие не стремятся закрасить или скрыть, а оставляют на виду как признак бренда.

Чертеж поддона размеры европоддона вес изделия из дерева

Чертеж поддона размеры европоддона вес изделия из дерева зависит от того, какой материал (дерево) используется для изготовления (осина, ольха, сосна, ель) и его влажность (обычно не менее двадцати четырех процентов). На предложенном примере рассмотрим поддон из сосны.

Поддон состоит из следующих элементов.
1. Доска строганная размером 22х150х1200мм, количество элементов – два.
2. Доска строганная размером 22х100х1200мм, количество элементов – шесть.
3. Доска строганная размером 22х100х800мм, количество элементов – три.
4. Брусок строганный размером 78х100х100мм, количество элементов – девять.

Все перечисленные выше деревянные элементы, крепятся между собой при помощи ершенных гвоздей. Данные гвозди позволяют достичь высокой прочности скрепления деревянных деталей между собой. Они выполнены с круглой плоской шляпкой (головкой) и поперечной насечкой, которая увеличивает в пять раз сопротивление (усилие, приложенное к гвоздю, чтобы его вытащить) по сравнению с обычным, без насечки.

Гвозди используют следующих размеров.
1. L=90мм; кол-во — 27шт; масса – 203г.
2. L=65мм; кол-во — 18шт; масса – 101г.
3. L=40мм; кол-во — 12шт; масса – 43г.
Обший вес гвозлей: триста семь грамм

Схема крепления деталей изделия гвоздями предложена на рисунке

Европоддона вес составит тридцать шесть килограмм (древесина) триста десять грамм (гвозди).

Приступаем к сборке.

Если планируем собирать большое количество изделий, необходимо изготовить под них оснастку. Это значительно ускорит сборку (сократит время) и сохранит размеры европоддона в неизменном виде. Оснастку необходимо надежно закрепить на верстаке, который можно изготовить своими руками. Один из вариантов предложен в статье «Чертеж верстака – массивный стол для гаража или сарая, схема, крепление бруса».

Первый шаг

Устанавливаем в подготовленную оснастку девять брусков 78х100х100, три ряда, по три бруска в каждом

Второй шаг

На каждые три бруска, укладываем доску 22х100х800

Повторяем данную операцию три раза, по разу на ряд

Третий шаг

Поперек, укладываем: две доски 22х150х1200 по краям; одну доску 22х100х1200 по центру. Скрепляем доски между собой гвоздями длиной девяносто миллиметров. Смотрим схему крепления деталей.

Между узкой и широкими досками, по центру укладываем две доски 22х100х1200. Скрепляем доски между собой гвоздями длиной сорок миллиметров. Смотрим схему крепления деталей.

Четвертый шаг

Переворачиваем конструкцию брусками вверх, укладываем на них три доски 22х100х1200. Скрепляем доски между собой гвоздями длиной шестьдесят пять миллиметров. Смотрим схему крепления деталей. Изделие из дерева собрано собственными руками.

По аналогии можно собрать любую модель, с различными геометрическими размерами. И снизу доски можно прибивать не вдоль, а поперек. Все зависит от того, для каких целей вы собираетесь использовать ту, или иную модель. Как видим, организовать сборку, совсем не сложно.

Если захотим срезать фаски в модели (углы под углом сорок пять градусов) по нужному размеру, необходимо использовать дополнительное оборудование. Фаски срезаются со всех наружных торцов и со стороны внутренних брусков. Это делается для удобства попадания и заезда вил погрузочных механизмов. Насколько это оправдано «цена» «удобство» затрудняюсь ответить.

Заказать чертеж

Виды, размеры, типоразмеры и сорта деревянных паллет

В хранении, перевозках продукции используется много видов тары. Она должна обеспечивать удобство в погрузочно-разгрузочных операциях, создавать условия для соблюдения правил хранения, транспортировки. В категорию самых востребованных видов тары входят деревянные паллеты. Высокая популярность обусловлена не только удобством, экологической безопасностью тары. Большое количество размеров, сортов, видов деревянных поддонов позволяет оптимально выбрать изделия.

Наша компания специализируется на производстве, продаже, доставке, аренде паллет из дерева. У нас представлены все виды, размеры, сорта деревянных поддонов, что гарантирует отличный выбор. Заказать требуемые виды паллетв любом количестве могут предприятия Москвы и Московской области. Мы осуществляем деятельность в Подольске, Домодедово, Чехове, Апрелевке, Бронницах, Климовске, Щербинке, Троицке, Серпухове, Видном.

Виды паллет для отечественных перевозок

В Америке, Европе к этой таре предъявляются жесткие требования, в перевозке могут использоваться только поддоны, соответствующие действующим стандартам. В нашей стране строгих норм и правил для этих изделий не существует. В грузоперевозках продукции по России могут применяться следующие виды поддонов:

По своей конструкции и размерам эта тара аналогична финским, европейским паллетам. Но она не имеет характерного клейма, не является сертифицированной. Эти поддоны стоят намного дешевле, потому обычно приобретаются предприятиям, которые осуществляют грузоперевозки только внутри страны. Покупка дорогих европаллет в таком случае нецелесообразна.
Размеры паллет 1000х1200х145мм соответствуют финскому аналогу. Они изготавливаются из бруса, досок толщиной 2,0-2,2 см. Деревянные поддоны размера 800х1200х145мм производятся по типу европаллет. В создании используется такой же материал, как и в производстве сертифицированных аналогов.

В изготовлении соблюдаются не только размеры поддонов, принятые в европейской и финской продукции. В паллетах 1-2 сорта без сертификации имеются идентичные допуски и фаски, в соединении деталей используются саморезы.

Виды паллет для международных перевозок

Сертифицированные виды поддонов могут применяться как в междугородних, так и во внутренних транспортировках продукции. Для компаний, которые сотрудничают с контрагентами в европейских странах, приобретение этих видов поддонов является обязательным условием. К этой таре относятся европоддоны и финпаллеты.

• Высокой популярностью пользуются европаллеты. Стандартный размер поддонов – 800х1200х145мм. В конструкции имеется нижний настил, состоящий из трех элементов, и верхняя часть из пяти досок, между ними расположены шашечки из бруса. В создании верхнего яруса используются 2 узких и три широких доски, их толщина колеблется в диапазоне 2-2,5 см. Элементы соединяются саморезами. Данная тара способна выдерживать нагрузку до двухсот килограмм. На торцах брусков в сертифицированных паллетах имеется специальное клеймо: буквы EUR, заключенные в овал. Есть на таре и другая информация: данные об изготовителе, годе выпуска, серии.

• Востребованы в грузоперевозках и финпаллеты. Размеры поддонов этого вида следующие – 1000х1200х145мм. Нижний ряд в них также состоит из трех досок, в верхнем ярусе семь элементов. В создании настилов используются деревянные доски шириной 10 сантиметров, толщиной 2,2 сантиметра. Максимальная нагрузка для этого вида паллетов составляет 250 килограмм. Клеймо сертификации FIN также располагается на шашечке.
• Еще один вид – евробоксы. Это клетка из металла с основанием в виде европейского паллета. Размеры: 800×1200×800мм.

В сертифицированных сортах поддонов в обязательном порядке на углах снимаются фаски, строго соблюдается расстояние между элементами настила. Оно не должно быть более 5 см. Соединение досок, шашечек осуществляется с использованием винтовых гвоздей.

Сертифицированные европоддоны, финпаллеты не делятся на сорта. Тара, не соответствующая стандартам, не подлежит клеймению. Кроме того, она в обязательном порядке должна подвергаться соответствующему обеззараживанию. Фитосанитарная обработка – это уничтожение микроорганизмов, содержащихся в древесине, посредством воздействия высоких температур, паров ядовитых химикатов или камерная сушка.

Сорта деревянных поддонов для использования во внутренних грузоперевозках

Для внутренних перевозок можно приобретать следующие виды поддонов:

• европоддоны без сертификации;
• паллеты 1 сорта;
• поддоны 2 сорта;
• паллеты 3 сорта.

В европаллетах строго соблюдены все размеры, фаски и допуски. По этим показателям они абсолютно идентичны европейским аналогам. Единственным отличием является отсутствие клейма, фитосанитарной обработки. На поверхностях поддонов не имеется пятен грязи, плесени, гнили или повреждений.

• Паллеты сорта №1 также соответствуют по размерам европоддонам. В этих изделиях доски могут не соответствовать европейским стандартам по толщине и ширине, фаски на углах сняты. Это новая тара или паллеты, которые эксплуатировались не более 3-х раз. На ней не должно быть трещин, сколов, иных повреждений, темных пятен.
• Паллеты сорта № 2 по конструкции и размерам аналогичны европаллетам, но могут быть не выбраны фаски по углам, допускаются отклонения в ширине и толщине досок. Шашечки и доски соединяются не только саморезами, но и гвоздями. Сколы и трещины в этом виде поддонов отсутствуют, но допустимо наличие загрязнений, потемнений, появившихся от времени.
• Паллеты сорта №3 имеют те же размеры, что и европоддоны. Кроме несоответствий в толщине и ширине досок, отсутствия фасок допускается и наличие трещин, сколов. Но их длина не должна превышать 30-ти сантиметров, а ширина не более 3-х сантиметров. На таре могут иметься потемнения, загрязнения. Это могут быть восстановленные виды поддонов.

Во внутренних перевозках используются и не сертифицированные аналоги финских паллет, размером 1000х1200х145мм. В них допускаются отклонения по толщине и ширине досок, отсутствие фасок. Элементы соединяются гвоздями.

Типоразмеры поддонов

Если говорить относительно типового размера паллет, то он составляет: 1000 мм в ширину, 1200 мм в длину и 145 мм в высоту. Чтобы их изготовить, необходимо использовать доски, ширина которых будет 10 или 12 см. Вес поддонов зависит от следующих составляющих:

• от массы досок и брусков;
• породы и сорта древесины;
• показателей влажности.

Вес некоторых паллет может достигать 24 кг. Это объяснятся тем, что при изготовлении некоторых поддонов используется плотная, тяжелая древесина. Если же использовать просушенные заготовки, сделанные из пористого месива, то масса изделия будет колебаться в пределах 10 кг. Деревянные паллеты могут выдерживать массу от 1 до 2,5 тонн.

Для габаритных грузов существуют особые паллеты, типоразмер которых составляет 1200х1200 мм. Данные изделия используются только в цехах и на складах, а при перевозках их не используют. Чтобы изготовить более крепкий и широкий поддон, необходимы доски, толщина которых будет составлять 18–25 мм. При этом для сборки изделия нужно будет использовать высокопрочные витые гвозди.

Если говорить о размере облегченных паллет, то он составляет 1200х800 мм. Данные изделия универсальны в использовании и являются одними из самых дешевых. Благодаря данным характеристикам плоские четырехзаходные поддоны 1200х800 мм пользуются особой популярностью. Грузоподъемность их до 1 тонны, а сами они весят менее 40 кг.

Сорта паллет

В нашей компании имеются все виды и сорта паллет. Вы можете выбрать поддоны для внутренних и международных перевозок. Европоддоны, финпаллеты полностью соответствуют стандартам. Мы обладаем лицензией на клеймение тары, в предприятии имеется оборудование для проведения фитосанитарной обработки. Вы можете купить, взять в аренду европаллеты, осуществлять грузоперевозки за границу.

Компании, которым требуется тара для перевозок продукции внутри страны, для складирования, хранения товара, могут выбрать более дешевые виды паллет, не прошедших сертификацию. Мы предлагаем все сорта и размеры поддонов. Это позволяет оптимально подобрать их с учетом:

• специфики продукции,
• помещения склада,
• вида автотранспорта,
• финансовых возможностей.

В предлагаемых деревянных паллетах соблюдаются все требования стандартов, предъявляемые к этой таре. Изделия полностью отвечают ГОСТам по размерам, прочности. Стоимость всех видов поддонов (паллет) в нашей компании невысокая, доступна для каждого потребителя.

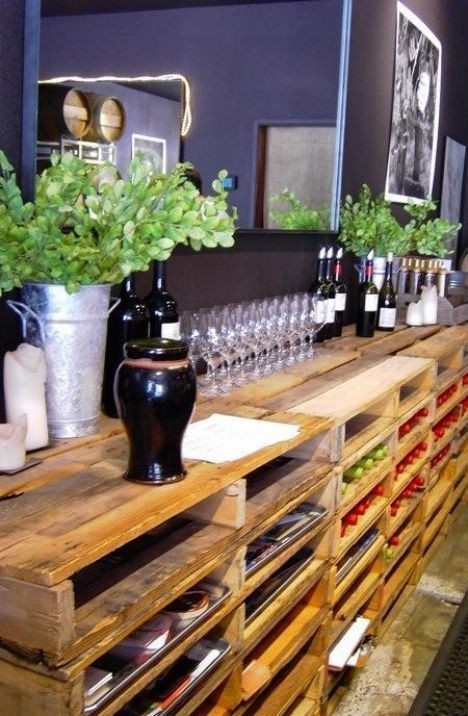

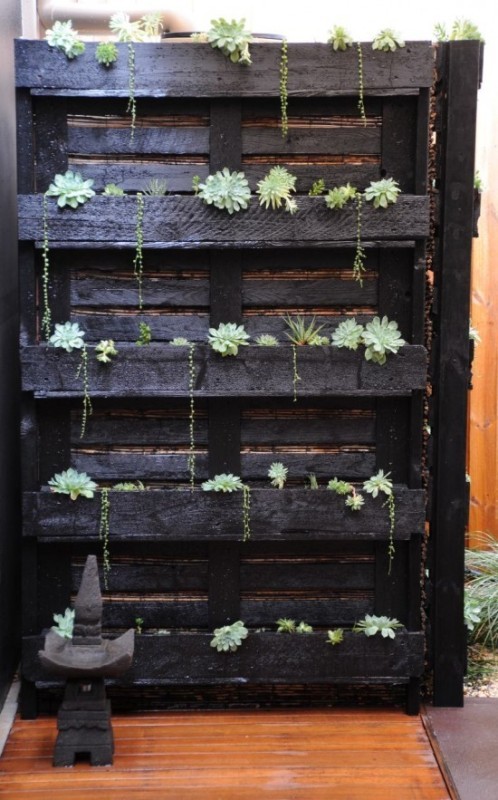

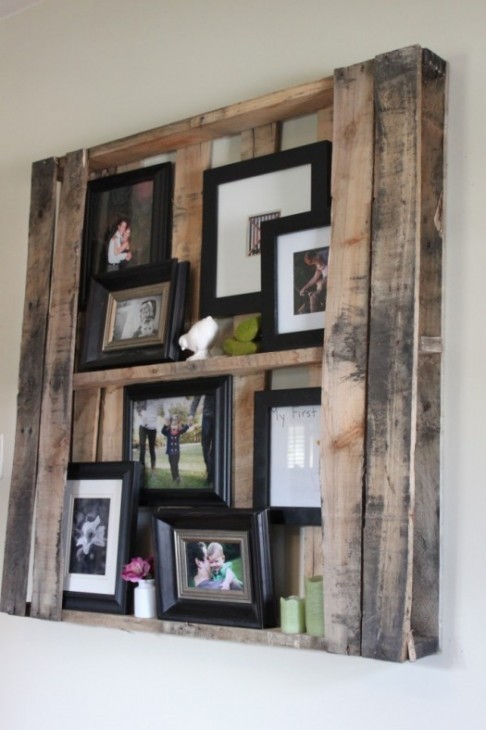

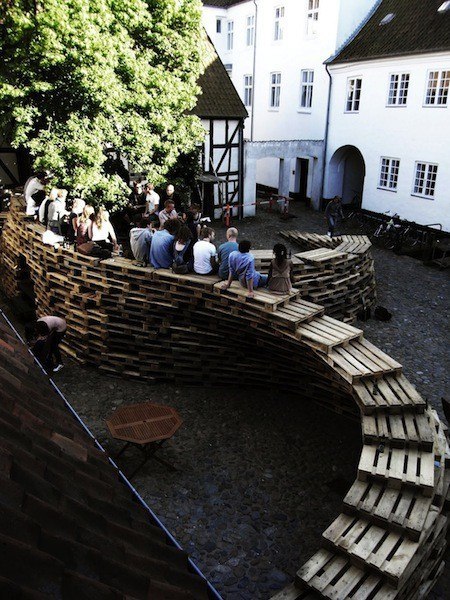

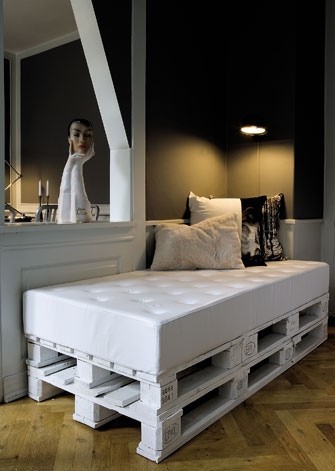

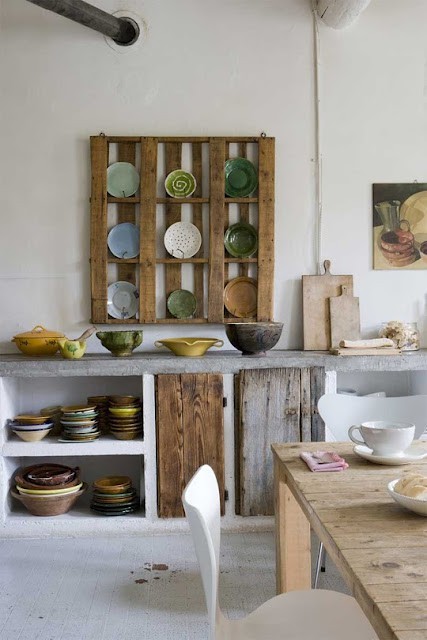

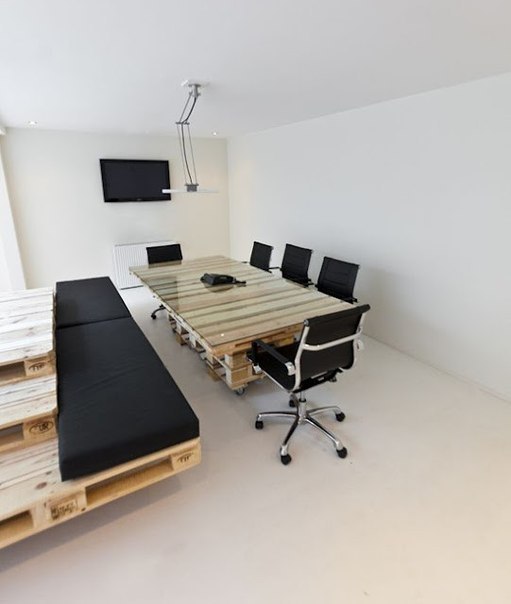

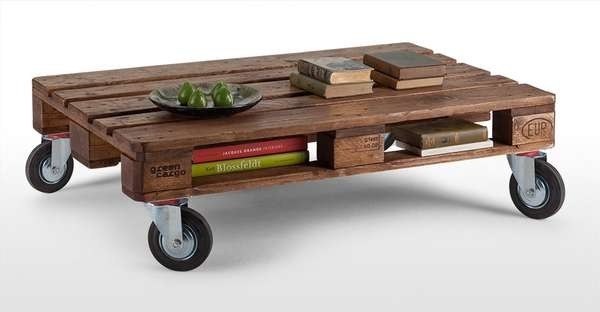

Необычное применение европоддонов | Журнал Ярмарки Мастеров

Я даже представит себе не могла, как много интересных вещей можно сделать из поддона для грузоперевозок.

Найдено на просторах интернета.

Виды паллет / Что нужно знать экспедитору и логисту / cargolink.ru

Паллет, или поддон, – это вспомогательное средство для осуществления погрузочно-разгрузочных работ предметов одинаковой формы и габаритов, которое упростило и стандартизировало процессы погрузки.

Организация European Pallet Association объединяет вместе главных производителей паллет и контролирует качество их продукции, которые регламентируются документами ISO3676, ISPM 15, ISO TK/22, UIC norms 435-2/ 435-4.

В РФ пока еще действуют советские ГОСТы 19434 -74, 9078-84, 9557-87.

Паллеты очень популярны по всему миру. При использовании паллет обратите внимание на такой факт: существует два основных вида паллет: это европаллета и стандартная паллета. Так, размер европаллеты составляет 800mm x 1,200mm, а вот стандартная немного больше — 1,000mm x 1,200mm. Так, В 20-футовый контейнер можно загрузить 11 европаллет или где-то 9-10 стандартных паллет в один ярус. Если вы используете 40-футовый контейнер, вы можете погрузить туда 23 — 24 европаллет или же 20-21 стандартных паллет, разместив их в один ярус.

Деревянные паллеты должны быть прочными, так им необходимо выдержать вес всех трех ярусов.

При этом, картонные коробки не должны выходить за края паллеты.

1. Сертифицированный европаллет (EUR-паллет)
Его размер 800×1200×145мм. При этом обязательно, чтобы было наличие особого фирменного клейма EUR в овале, который выжжигают на несущих правых ножках этого паллета. Остальные ножки также содержат маркировку, которая указывает на производителя ( это может быть PKP, DB, FS и т. п.) и также полезная цифровая информация (год выпуска, серия). Если говорить о конструкции, то верхняя часть европаллета сделана из пяти досок, которые чередуются по порядку: сперва широкая (145 мм), потом узкая (100 мм), опять широкая, узкая, снова широкая. Нижняя часть выполнена из трех досок, узкой, широкой, узкой со снятыми фасками, наличие которых обязательно на углах европаллета.

2. Сертифицированный финпаллет (FIN-паллет или финский паллет)
Размер его 1000×1200×145 мм. Должно быть фирменное клеймо FIN в прямоугольнике, которое выжжигают на его правых несущих ножках. На центральных же ножках есть специальная цифровая информация с кодом производителя и датой выпуска. В верхней части финпаллета находятся семь досок, которые чередуются по порядку: сперва идет широкая (120 мм), затем две узких (100мм), одна широкая, две узких, снова широкая. В нижней части находятся три доски (узкая, широкая, узкая) со снятыми фасками, наличие которых обязательно на углах финпаллета.

3. Грузовой неодноразовый паллет 800×1200 мм
Размер его 800×1200×145 мм, с толщиной доски 20-22 мм. Фирменного клейма нет, конструкция как у европаллета.

4. Грузовой неодноразовый паллет 1000×1200мм
Размер его 1000×1200×145 мм, с толщиной доски равной 20-22 мм. Нет фирменного клейма, конструкция такая же как у конструкции финпаллета.

5. Евробокс (EUR-бокс)
Выглядит как металлическая клеть со основанием из металла в виде европаллета, его размер составляет 800×1200×800 мм. Есть табличка с клеймом EUR в овале. В том случае, если вы посылаете свои товары за границу или же у вас производственные линии с очень жесткими требованиями к паллетам, то скорее всего вам надо будет использовать сертифицированные финские или европейские паллеты. Они изготовливаются в соответствии с принятыми в Европе ГОСТами, об этом свидетельствует клеймо на каждом паллете. Эти паллеты делятся на три сорта по состоянию:

• Высший сорт — это практически новые, белые, крепкие паллеты, без сколов и трещин, которые использовались не более трех раз.

• Первый сорт — это белые, крепкие паллеты без сколов и трещин, которые не были подвергались ремонту.

• Второй сорт — тут уже допускаются незначительные загрязнения и естетственное потемнение древесины, также допускаются небольшие трещины и сколы (однако не более 3 см в ширину и 30 см в длину), часть котрых может быть после проведения ремонта.

На внутреннем рынке обычно используются любые паллеты. Тут выбор типа и сорта паллета зависит полностью от производителя. Помимо сертифицированных фин- и европаллетов бывают грузовые неодноразовые паллеты:

1.Несертифицированный европаллет 800×1200×145 мм
— они по размерам и конструкции сходны с сертифицированными европаллетами, со всеми допусками и фасками;
— использованы винтовые гвозди;
— толщина доски 22 мм;
— от сертифицированного европаллета они отличается лишь отсутствием фирменного клейма.

2. Паллет 800×1200×145 мм, первого сорта
— конструкция аналогична европаллетам, но варьируются размеры брусков и досок;
— использованы винтовые гвозди;
— толщина доски составляет 20-25 мм;
— фаски сняты на углах паллета;
— расстояние между досками настила составляет не более 50 мм;
— не имеет серьезных загрязнений и естественных потемнений древесины.

3. Паллет 800×1200×145 мм, второго сорта
— конструкция аналогична европаллетам;
— используются и винтовые, и строительные гвозди;
— толщина доски составляет приблизительно 20-25 мм;
— нет фасок на углах паллета;
— между досками настила расстояние не более 50 мм;
— допускаются незначительные загрязнения и естественные потемнение древесины от времени.

4. Паллет 800×1200×145 мм, третьего сорта
— основные размеры паллета — это 800×1200 мм, при этом остальные размеры могут изменяться, нет единого стандарта;
— толщина доски 15-25 мм; — отсутствие фасок на углах паллета;
— использованы строительные гвозди;
— допускается наличие загрязнения и естественное потемнение древесины от времени.

5. Паллет 1000×1200×145 мм
— по размерам и конструкции они аналогичны сертифицированным финпаллетам;
— могут отсутствовать фаски;
— обычные гвозди могут быть использованы вместо винтовых;
— толщина доски составляет 15-25 мм.

6. Специальные виды паллетов
— пластиковые стандарта EUR;
— деревянные стандарта СР;
— Triplett;
— металлические EUR-боксы.

Автор: Ксения

Поддон — Википедия

Материал из Википедии — свободной энциклопедии

Поддо́н, или пале́та,^[1] — транспортная тара, специально предназначенная для перемещения с помощью вилочного погрузчика тара, которая имеет жёсткую площадку и место, достаточное для создания укрупнённой грузовой единицы, используемая в качестве основания для сбора, складирования, перегрузки и перевозки грузов. Предназначен для хранения груза и его перемещения с помощью механических средств^[2].

Товары, помещённые на поддон, могут быть притянуты к нему ремнями (крепёжными лентами) или обёрнуты термоусадочными или стретч-плёнками.

Различают двухзаходные и четырёхзаходные поддоны, конструкция первых обеспечивает возможность ввода вилочного захвата только с двух противоположных сторон, вторые позволяют вводить вилы погрузчика с четырёх сторон.

Поддоны могут быть также однонастильными и двухнастильными, то есть имеющими площадку для размещения груза только с одной или с обеих сторон.

Поддоны подразделяются на одноразовые, которые, как правило, утилизируются после использования, и многооборотные, используемые многократно.

Поддоны изготавливаются из дерева, металла или пластика. Также встречаются поддоны, изготовленные из вторсырья, например, из картона. Пустой поддон весит 5—21 кг. У большинства поддонов грузоподъёмность превышает 1000 кг.

Габариты одноразовых поддонов обычно не регламентируются. Размеры многооборотных поддонов, требования к их прочности и нанесённым на них обозначениям стандартизированы.

В некоторых случаях поддоны имеют съёмные или складные элементы. Примером могут служить поддоны для хранения и транспортировки автомобильных шин, у которых есть складные угловые стойки, обеспечивающие установку поддонов друг на друга без сминания шин. При хранении в сложенном (пустом) положении они занимают в 5—6 раз меньший объём.

Европейские поддоны[править | править код]

В Европе обычно используется стандартный поддон EUR (в России называемый «европоддоном», «европалетой»), который имеет размеры 800×1200×144 мм. Он используется, главным образом, для розничной торговли, его размер определён внутренними размерами грузовиков, осуществляющих поставки со складов розничным торговым учреждениям.

Поддоны ISO[править | править код]

Стандарт ISO 6780 устанавливает поддоны шести размеров^[3], в частности 1000×1200×144 мм (ISO2, т. н. «финский поддон», поскольку этот стандарт распространён в Финляндии).

Проблема фитосанитарного контроля деревянных поддонов[править | править код]

Существует известная проблема при таможенном оформлении грузов, прибывающих из-за рубежа на деревянных поддонах: для ввоза таких грузов требуется проходить платный фитосанитарный контроль на границе. Пластиковые и металлические поддоны лишены этого недостатка, им такой контроль не нужен^{[источник не указан 1405 дней]}.
