Фановая труба и клапан для канализации: монтаж и замена

В слове «фановая» спрятано английское слово «fan», означающее вентилятор. Из этого следует, что фановая труба – это вентиляция системы канализации. Устанавливается этот элемент чаще всего на крышах жилых домов и общественных зданий.

Содержание

• Предназначение
• Монтаж
• Обратный клапан
• Нужна ли на трубе флюгарка
• Замена

Предназначение

Сточные воды, сливающиеся по стояку, создают внутри него разреженную область. Это влечет за собой частичное осушение гидрозатворов сантехнических приборов.

При одновременном массовом сбросе воды в многоэтажном доме в стояке создается вакуум, который способен осушить гидравлические затворы в квартирах жильцов полностью. Происходит так называемый «срыв» гидрозатворов. В результате этого неприятный запах канализации проникает в жилые помещения. Такое простое, но эффективное устройство, как фановая труба, способно решить эту проблему.

В одноэтажном доме устройство фановой трубы не предусмотрено, за некоторым исключением. В таких зданиях она устанавливается, если:

• диаметр стояка меньше или равен 50 мм;
• к одному стояку в частном доме подключено несколько унитазов;
• в доме имеются сооружения, имеющие мощные стоки (например, бассейн), одновременный сброс стоков которых заполняет весь диаметр стояка;
• септик расположен близко к зданию.

Если канализационная система в частном доме предусматривает биологический метод очистки стоков бактериями, то установка фановой вытяжки обеспечит доступ кислорода к ним.

Официальное приложение от букмекерской конторы 1xBet, абсолютно бесплатно и скачать 1хБет можно перейдя по ссылке и делать ставки на спорт.

Ее установка фановой трубы особенно важна для чугунных сливных систем в многоэтажном доме.

Также фановая труба предназначается для отвода неприятных запахов (газов метана и аммиака) из сточной системы в атмосферу.

Бывает, что унитазы в частном доме расположены на значительном расстоянии от стояка. Если к такому «длинному» подключению еще подсоединена, скажем, раковина, то срыв ее гидрозатворов будет происходить довольно часто. В этом случае срезу после унитаза устанавливается мини фановая труба – клапан.

Монтаж

Фановая труба выводится на крышу здания. Запрещается ее вывод на чердак или под свес крыши во избежание поломки устройства упавшим снегом. По той же причине желательно располагать ее как можно ближе к коньку (излому) крыши.

• Оптимальная высота выхода над уровнем кровли составляет 50 см. Такая высота обусловлена толщиной возможного снежного наноса на крыше здания. Для эксплуатируемых кровель высота выхода может составлять 3 м и более.
• Расстояние от ее месторасположения до ближайших распашных окон и балконов должно быть не менее 4 м.

• Диаметр вытяжки должен быть не меньше, чем диаметр стояка. Однако допускается подключение нескольких стояков к одному такому устройству. В большинстве случаев ее диаметр составляет 110 мм.
• Труба не может быть объединена с вентиляционной системой или дымоходами в доме или квартире.
• Желательно избегать изгибов при ее прокладке, т.к. вентиляция канализации в доме не является принудительной. А изгибы снижают тягу внутри нее. Если труба все же должна иметь изгиб выше уровня последнего подключённого сантехнического прибора в частном доме или квартире на верхнем этаже, ее диаметр не может быть уменьшен на всем ее протяжении.
• Для увеличения тяги внутри стояка окончание такой вытяжной системы должно располагаться вне теплого помещения.
• Фановая труба не обязательно должна быть выполнена из того же материала, что и сам стояк. При использовании различных муфт и переходников главное – сохранить нужный диаметр.

Обратный клапан

В том случае, если отсутствует возможность вывести фановые трубы на крышу здания, то в ней устанавливается обратный клапан. Другое его название – вакуумный клапан. Применение:

• такое устройство предотвращает вылив канализации через устройство;
• исключает проникновение грызунов в сточную систему;
• клапан препятствует попаданию грязи в канализацию.

Обратный клапан устанавливается как внутри устройства, так и на его заглушке. Некоторые клапаны устанавливаются через адаптер. Герметики и смазки при его установке не используются.

Нужна ли на трубе флюгарка

Флюгарку (грибок) на ней устанавливать не рекомендуется. Дело в том, что поднимающийся теплый воздух от канализации вызывает появление конденсата под флюгаркой. Зимой это приведет к его замерзанию и, как следствие, к закупорке трубы, что недопустимо. Попадание атмосферных осадков или мелких частиц загрязнений не так критично для канализации.

Важно! Если существует риск замерзания части трубы, находящейся над крышей, производят ее утепление. В противном случае суженный диаметр не позволит устройству правильно функционировать.

Замена

Одна из возможных причин проникновения запахов канализации в помещение – поломка фанового устройства. Это может быть: засор самой трубы, закупорка обратного (вакуумного) клапана, поломка самой трубы съехавшим снегом и т.п. В крайнем случае, проводится замена фановой трубы. Обычно это не вызывает особенных трудностей. Старая удаляется (или срезается), а на ее место выполняют монтаж фановой трубы, диаметр которой равен предыдущей. Отключение водоснабжения в доме на время работ не производится.

Замена фановых труб, расположенных в квартире, производится крайне редко. При появлении неприятных запахов канализации в частном доме или квартире достаточно выполнить их прочистку или замену обратного клапана.

Правильная установка и своевременная замена фановых труб (или фанового клапана) надежно избавит вас от неприятных запахов канализации в частном доме или квартире. Технология ее монтажа достаточно проста.

Помогите нам стать лучше, оцените подачу материала и труд автора

Загрузка. ..

Вакуумный клапан для канализации: принцип работы и конструкция

Ваше жилье заполонили неприятные запахи из канализации. Частой причиной является неправильно собранная система без фанового стояка. Не стоит спешить затевать большой ремонт. Во многих случаях проблему решит вакуумный клапан для канализации, установленный внутри помещения.

Предлагаем подробней ознакомиться с устройством аэратора и правилами монтажа.

Признаки неполадок в работе канализации

Неправильно работающая канализация быстро даст о себе знать проявлением двух признаков:

• отчетливо слышатся звуки булькающей воды, напоминающие частые хлопки;
• внутри помещения ощущается появление неприятных запахов из канализации.

В старых квартирах и частных домах причиной может быть повреждение элементов трубопровода. Проявление неполадок у новой канализации свидетельствует о нарушении правил монтажа.

Если при осмотре сети не выявлено повреждений, трубы установлены под правильным уклоном, отсутствуют засоры, то причиной является слабый приток воздуха в систему. Проблема решается врезкой вакуумного клапана.

Принцип работы и назначение вакуумного клапана

Сначала давайте разберемся, для чего нужен вакуумный клапан. Во время слива большого количества воды внутри трубопровода образуется разрежение воздуха, выхватывающее воду из сифонов. Через сорванный гидрозатвор неприятные запахи из канализации проникают внутрь помещения. Аэратор компенсирует давление в трубопроводе, предотвращая выхватывание воды из сифонов.

Теперь разобраться в принципе работы вакуумного клапана для канализации не сложно. Слив большого объема воды обычно происходит при использовании унитаза или одновременно нескольких сантехнических приборов. Образовавшееся разрежение открывает мембрану или шток аэратора.

Внутрь трубопровода проникает новая порция воздуха, и вода в сифонах остается нетронутая. Когда слив воды прекратится, давление выравнивается.

Мембрана закроет вентиляционные отверстия аэратора, предотвращая проникновение неприятных запахов внутрь помещения. Когда канализационная система не используется, мембрана или шток постоянно закрыт.

Применение вакуумного устройства оправдано в следующих случаях:

1. Отсутствует вентиляция стояка. Если не предусмотрен вывод на улицу фановой трубы, то канализационная система не проветривается. Внутри скапливается большое количество газа, проникающего внутрь помещения во время срыва гидрозатвора.
2. Длинный горизонтальный трубопровод с подключением большого количества сантехнических приборов. На таких участках высока вероятность образования залпового слива воды.
3. Дальнее расположение сантехнических приборов от стояка. Для таких канализаций часто невозможно сделать уклон трубы, показатель которой не превышает высоту гидрозатвора.

В частном доме вакуумный элемент позволяет избежать установки фанового стояка, требующего вывода трубы через кровлю на улицу. В квартирах аэратор оптимизирует работу системы.

Плюсы и минусы использования устройства

Перед принятием решения, связанного с установкой аэратора, нужно знать преимущества и недостатки канализационного элемента.

Из плюсов выделяют следующие моменты:

• если аэрационный элемент способен заменить фановый стояк, то исключается необходимость нарушать целостность кровли для вывода трубы;
• клапан внутри помещения незаметен, а фановый стояк портит интерьер и занимает пространство у стены;
• установить аэратор дешевле, чем монтировать стояк;
• монтажные работы можно выполнить самостоятельно без привлечения специалистов.

Из недостатков выделяют ограничение функций. Вакуумный элемент предотвращает только срыв гидрозатвора, а фановый стояк дополнительно служит вентиляцией септика и канализационной системы.

При неправильном расчете пропускной способности системы, аэратор не спасет от выхватывания воды из сифонов.

Невыгоден аэрационный элемент в домах, где не постоянно проживают люди. От редкого пользования сантехническими приборами вода из гидрозатворов испаряется, и неприятные запахи проникают внутрь помещения.

Фановый стояк обеспечит надежную вентиляцию даже в таких условиях.

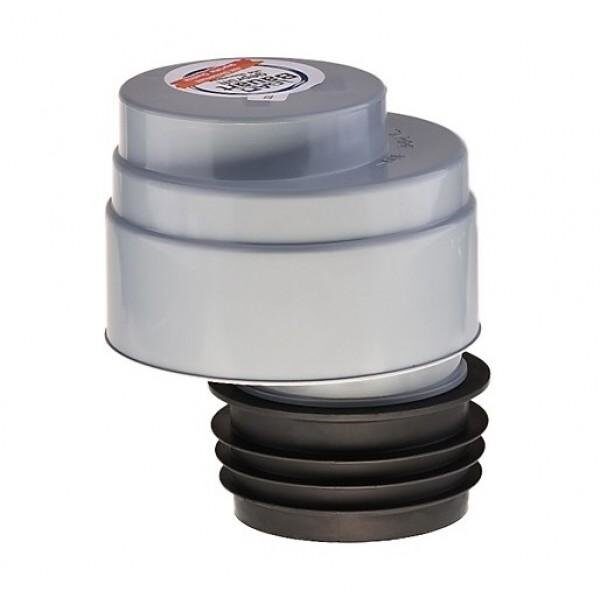

Конструкция, виды и место установки

Конструкция клапана проста и состоит из следующих элементов:

1. пластиковый корпус;
2. специальное отверстие для подачи воздуха внутрь системы при срабатывании механизма;
3. шток – основной рабочий механизм, приводящийся в действие при возникновении разности давления;
4. резиновая прокладка связана со штоком и является его ограничителем во время движения;
5. крышка закрывает специальные вентиляционные отверстия, предотвращая проникновение мусора в механизм.

Вместо штока может устанавливаться мембрана. Принцип работы остается неизменный. Недостатком мембраны является ее быстрый износ.

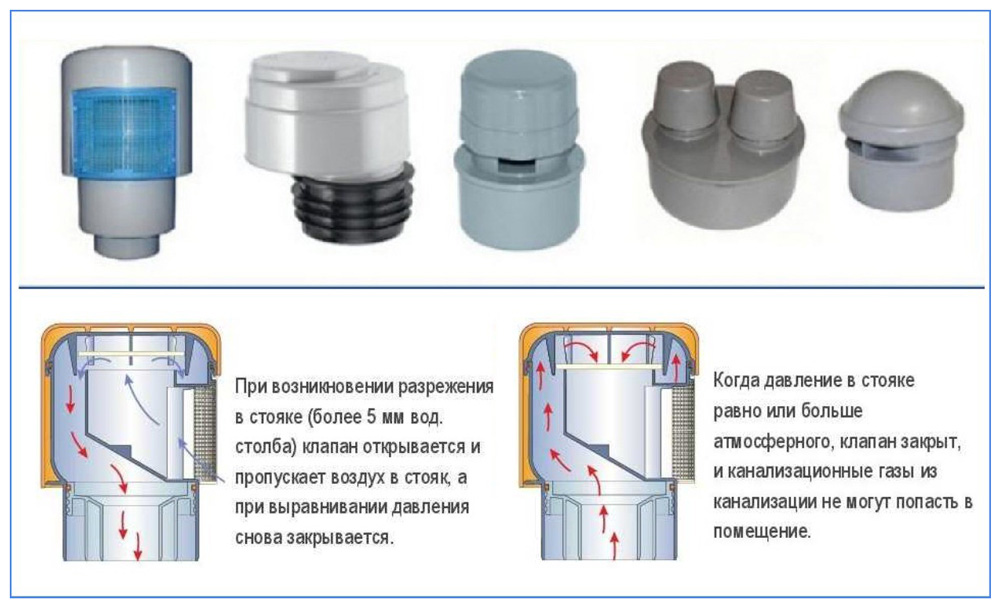

Существует три разновидности воздушных клапанов:

• Кинетическая или антивакуумная модель работает при низком давлении и обладает большой пропускной способностью.
• Автоматическая модель обладает малой пропускной способностью. Аэрационный элемент помогает удалить из системы скопившийся под давлением воздух.
• Универсальная модель представляет собой комбинацию обоих типов клапанов.

Различием аэраторов является их размер, что влияет на пропускную способность.

В домашних канализационных системах используются канализационные элементы диаметром 50 и 110 миллиметров.

Локальные модели выпускаются диаметром 50 мм и предназначены они только для одной точки слива. Фановый клапан 110 мм устанавливают на общий стояк. Элемент обеспечивает вентиляцию нескольких веток канализационной системы.

В частном доме

Для частных домов установка клапана выгодна в плане отсутствия необходимости разрушать кровлю, чтобы вывести стояк на улицу. Однако надо учесть тип канализационной системы.

Для септиков использование аэрационных элементов неприемлемо. Если трубу вывести только на чердак, а сверху установить аэратор, то такая система будет невентилируемая. Бактериям, перерабатывающим нечистоты, нужен доступ кислорода. Обеспечить его способна только вентилируемая система, с выведенным на улицу фановым стояком. Аэратор устанавливают только как вспомогательное устройство, если происходит срыв гидрозатвора.

Если канализация частного дома подключена к централизованной ветке или просто выходит в выгребную яму, то подойдет невентилируемая система.

Стояк выводят только на чердак и сверху надевают аэрационный элемент. Во время работы клапана могут проявляться неприятные запахи. Чердак должен быть вентилируемый, просторный и неэксплуатируемый. Стояк дополнительно утепляют любой теплоизоляцией, но только не клапан.

В многоквартирном доме

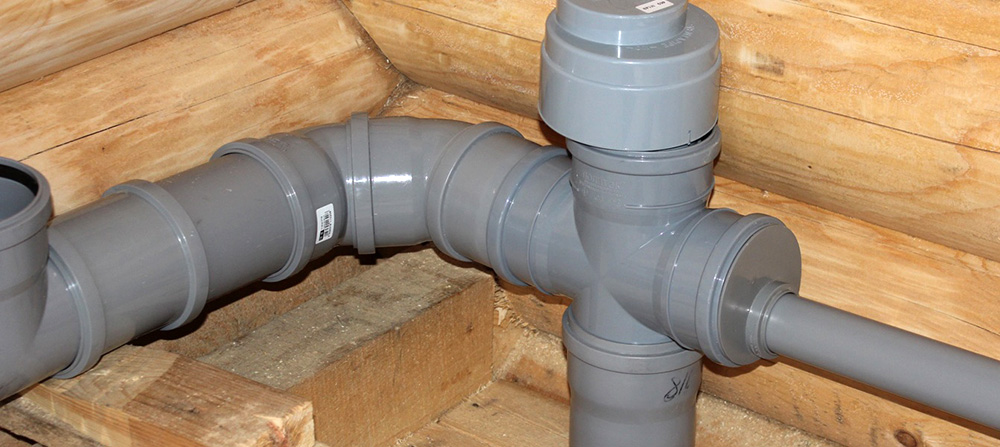

В квартире, как и любом другом помещении, ставят аэратор только на вертикальной трубе. Если проходит горизонтальная линия, то врезают тройник.

Боковой выход фасонного элемента образует точку для вертикального расположения фанового элемента.

Место для монтажа на канализационной системе выбирают выше основной трубы.

Как выбрать модель и стоимость

Осуществляя выбор канализационного изделия, не стоит переплачивать за название фирмы. Принцип работы всех устройств одинаков. Различается только диаметр, а также механизм: шток или мембрана. Для одной сливной точки разумно выбрать локальную модель диаметром 50 мм. Во всех остальных случаях ставят элемент с большой пропускной способностью диаметром 110 мм.

Правила установки

Существуют правила установки фанового клапана, требующие точного соблюдения. Если их проигнорировать, нарушится работа канализации.  Правила состоят из трех основных пунктов:

1. для места подключения выбирают точку выше подсоединения всех сантехнических приборов;
2. аэрационный элемент устанавливают только в проветриваемом помещении и к нему обеспечивают свободный доступ для обслуживания;
3. крепят клапан на канализацию только вертикально.

Монтаж аэратора осуществляется на резиновые уплотнители. Процесс прост для любого человека, не знакомого с сантехникой.

Монтаж своими руками пошагово

Рассматривая, как правильно установить канализационный элемент, стоит упомянуть о соответствии диаметров. Если сечение трубопровода не совпадает с размером клапана, используют переходники. Пластиковое изделие можно установить на чугунную трубу. Чтобы обеспечить герметичность соединения применяют переходник с резиновым уплотнителем.

Начинают монтаж фанового клапана для канализации с выбора места. Здесь важно вспомнить правила, где упоминается проветриваемое помещение и самая высокая точка канализационной системы. Температура воздуха там, где стоит фановый элемент, не должна опускаться ниже 0°С. В квартире лучшим местом служит санузел. В частном доме разумно вывести стояк на чердак, а сверху установить клапан. Можно сделать скрытую установку. Для аэрационного элемента предусматривают сборную вентиляционную шахту и окошко для обслуживания, закрытое декоративной решеткой.

Монтажные работы на действующей канализации начинают с отключения водоснабжения. В месте установки разрезают канализационную трубу. Края зачищают от заусениц и в месте разреза вставляют тройник. Центральное отверстие фасонного изделия является гнездом для аэратора, куда его просто надо погрузить. Соединение элементов происходит с помощью резиновых манжет. Кольца обеспечивают надежную герметизацию стыка.

Чтобы легче выполнять соединения, манжеты смазывают силиконом.

На новой канализации заранее предусматривают фасонные вставки. Если это стояк на чердаке, то фановый элемент просто вставляют в раструб трубы.

По окончании работ возобновляют водоснабжение. Герметизация стыков проверяется сливом большого количества воды в канализацию.

Видео по монтажу

Лучше разобраться с назначением канализационного аэратора поможет тематическое видео:

Частые ошибки

Основной ошибкой монтажа является не соблюдение правил, а также замена фанового стояка вакуумным клапаном. Если труба уже выведена через крышу, то не стоит ее срезать. Аэратор в полной мере не способен заменить вентилируемый стояк.

Воздушный клапан нельзя устанавливать в квартирах, расположенных выше шестого этажа. При одновременном спуске большого количества воды из разных точек возникает сильное разрежение. Механизм аэратора не способен выдержать большую нагрузку.

Когда аэратор является единственным вариантом избежать срыва гидрозатворов, то его обязательно надо установить. Если наша информация помогла вам решить проблему с канализацией, поделитесь информацией с другими людьми в соцсетях. Подпишитесь на другие полезные статьи, помогающие решить сложные для вас проблемы.
