Фундамент под металлический гараж: Фундамент под железный гараж своими руками

alexxlab 0 Комментариев

Содержание

Устанавливаем фундамент для металлического гаража

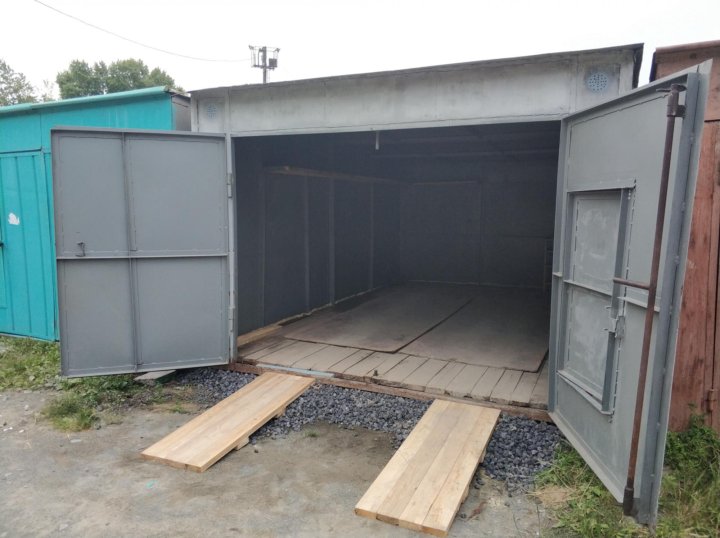

Металлический гараж – это быстромонтируемое сооружение, собранное или сваренное из металлических листов. Фундамент под металлический гараж выбирают в зависимости от бюджета и размеров конструкции. В основном,металлические гаражи делают двух типов:

  • Гаражи сборного типа, как правило, собирают на месте своего расположения. Элементы гаража собираются с помощью болтовых соединений
  • Цельносварные гаражи изготавливают в заводских условиях (все детали соединяются сваркой) и потом доставляются на площадку автотранспортом.

Содержание

  • 1 Виды фундаментных оснований
  • 2 Подготовительные работы
  • 3 Земляные работы
  • 4 Работы по установке опалубки
  • 5 Гидроизоляция
  • 6 Армирование
  • 7 Приготовление бетонной смеси
  • 8 Заливка опалубки бетоном
  • 9 Уход за бетоном
  • 10 Фундамент из сборных железобетонных плит
  • 11 Ленточный фундамент
  • 12 Устройство ремонтной ямы
  • 13 Окончательные работы

Виды фундаментных оснований

Самые распространённые решения фундаментов под металлические гаражи бывают трёх видов:

  • Один из наиболее популярных видов фундамента для гаража – плитный

    Основанием для металлической конструкции может служить монолитная железобетонная плита. Плита является одновременно фундаментом для гаража и площадкой для хранения автомобиля. Фундамент такого типа называют ростверком. Делать ростверк целесообразно на грунтах со слабой несущей способностью, с высоким уровнем грунтовых вод;

  • В качестве фундамента для металлического гаража могут служить стандартные железобетонные плиты перекрытия длиной 6 метров. Это наиболее простой способ устройства основания под металлический корпус гаража. Такие фундаменты делают на скальной почве и грунтах с высокой несущей способностью;
  • Ленточный фундамент выполняют по периметру гаражного бокса. Лента по своему исполнению экономит затраты, по сравнению с монолитной плитой.

Рассмотрим все варианты устройства фундамента:

Подготовительные работы

До начала работ осуществляют подготовительные работы. На выбранном участке земли делают разметку под гараж. Завозят все необходимые материалы: щебень, гравий, песок, цемент, гидроизоляцию и арматуру.

На площадке устанавливают электрощит или электрогенератор, бетономешалку и ёмкость для воды (в случае отсутствия поблизости водопровода).

Земляные работы

Котлован под гараж

Снимают слой плодородного грунта. Насыпают слой щебня или гравийно-песчаную смесь для устройства подушки под фундамент. Площадь засыпки будет больше площади основания металлического гаража за счёт последующего устройства пандуса и отмостки.

Полученный слой уплотняют с помощью подручных средств, например чурбана с прибитой на торце толстой доской. Если есть возможность применения виброплиты, то это будет лучший вариант для этой работы.

Работы по установке опалубки

Опалубку делают из досок или строительной фанеры. Доски устанавливают с таким расчетом, чтобы плита выступала за границу металлического гаража минимум на 15 см. Детали опалубки должны быть подогнаны друг к другу без щелей и зазоров, чтобы не допустить утечки цементного молочка при заливке бетонной смеси. По всему периметру опалубки доски укрепляют обрезками арматурных стержней, глубоко вкопанных в землю. Это не даст разрушить конструкцию ограждения давлением залитого бетона. В качестве опалубки выгодно и удобно применять строительную фанеру. Она хорошо выдерживает нагрузки, может использоваться много раз. Фанеру можно «взять взаймы» в любой строительной организации. Элементы опалубки должны быть выше на несколько сантиметров верхнего уровня бетонной плиты. Особое внимание нужно обратить на ограждение пандуса. Заезд автомобиля в гараж делают с уклоном 30 – 40 градусов.

Гидроизоляция

Для того чтобы избежать проникновения влаги и паров из почвы, делают гидроизоляцию основания гаража. На подушке из щебня расстилают рулоны изоляционного материала. Гидроизоляция может быть сделана из различных материалов. Самый экономичный вариант — применение специальной полимерной плёнки. Плёнка не пропускает влагу и очень эластична. На видео Вы увидите, как правильно гидроизолировать фундамент.

Стыки полотнищ изоляции выполняют внахлёст с напуском в 15 см. Гидроизоляцию заводят выше бортов опалубки. При проведении работ по сборке каркаса из арматуры, поверхность изоляции будет подвергаться частому хождению и риску получения повреждений от стержней арматуры. Слой специальной строительной плёнки надёжно предохранит гидроизоляцию.

Армирование

Для сборки каркаса из арматуры используют специальную вязальную проволоку. Гладкие металлические стержни обеспечивают связь с арматурой ребристого профиля, которая несёт основную нагрузку. Закладные детали и наиболее ответственные узлы каркаса фиксируют сваркой.

Приготовление бетонной смеси

Приготовление бетонного раствора

Фундамент будет испытывать динамическую и статическую нагрузку от автотранспорта. Поэтому для железобетонной плиты обычно применяют бетон марок М250 – М 300. Чем больше число, тем выше прочностная характеристика бетона.

Бетонную смесь готовят на строительной площадке с помощью бетономешалки. Осуществляют это путём смешивания в определённой пропорции цемента, щебня, песка и воды.

Использование определённых марки цемента, фракций щебня и песка или гравия создаёт бетонную смесь нужной марки. Чтобы избежать лишних трудозатрат по приготовлению бетонной смеси, можно заказать на нужное время подачу на площадку самосвала с готовым жидким бетоном.

В крайнем случае, бетонную смесь готовят в корыте с помощью лопаты.

Заливка опалубки бетоном

Бетонирование арматурного каркаса внутри опалубки нужно производить сразу за один раз. Прерывание процесса заливки, может привести к браку в структуре бетона. Монолитный фундамент потеряет нужную несущую способность. На видео Вы увидите, как правильно залить опалубку бетоном.

По окончании бетонных работ с помощью нивелира проверяют горизонтальность поверхности фундамента. Установленные маячки на арматуре менее эффективно проконтролируют ровность верхней поверхности конструкции.

Уход за бетоном

Через тридцать дней бетонная смесь застынет и наберёт полную прочность.В течение этого срока бетон требует особого ухода.

В жаркую погоду нужно не допускать испарение влаги с застывающей поверхности фундамента. Это может вызвать появление трещин и потерю несущей способности конструкции. Защищают бетон от излишней потери влаги путём накрывания поверхности строительной плёнкой или другим материалом, обладающим свойствами защиты от испарения и ветра. В летний зной плиту орошают рассеянной струёй воды 2 раза в сутки.

В зимнее время опалубку утепляют любыми подручными средствами: пенопластом, ветошью, минеральной ватой и даже сеном. Можно использовать различные добавки от промерзания.

После окончательного застывания бетона опалубку демонтируют.

Фундамент из сборных железобетонных плит

Фундамент под металлический гараж из плит перекрытия наиболее экономичный вариант сооружения основания бокса. На готовую утрамбованную подушку из щебня или песчано-гравийной смеси,с устроенной гидроизоляцией, укладывают три железобетонные плиты длиной 6 метров и шириной 1,2 метра. В некоторых случаях используют четыре плиты.

В смежных областях плит сбивают слой бетона до появления арматуры. Арматуру соседних плит соединяют металлическими деталями с помощью сварки, добиваясь этим полной монолитности фундаментной плиты. Оголённая арматура на других участках будет предназначаться для сварных соединений с металлическим корпусом гаража. Места соединений плит перекрытия и швы бетонируют. Остаётся выполнить работы по устройству пандуса и отмостки.

Ленточный фундамент

Ленточный фундамент устраивают по всему периметру гаража. Предварительно вырывают траншеи. Выполняют все виды работ, что и при устройстве монолитного основания. Внутри площадки выполняют две фундаментные ленты из расчёта на динамическую и статическую нагрузку от колёс автотранспорта. Оставшиеся промежутки бетонируют.

Устройство ремонтной ямы

Устройство ремонтной ямы

Глубина ремонтной ямы должна обеспечивать комфортную доступность к низу автомобиля. На дне ямы делают подсыпку из щебня или гравия. Обязательно выполняют усиленную гидроизоляцию всех внутренних поверхностей. Если гидроизоляция будет некачественная, то, проникающая снизу влага вызовет коррозионные процессы, как в машине, так и в корпусе гаража. Стенки ямы лучше всего выложить из шлакоблока или кирпича. Обрамлением проёма будет служить цельносварная рама из уголка.

Причём перо продольных уголков будет направлено наружу. Это нужно для опоры щитов, закрывающих яму. Если фундамент делают из железобетонных плит перекрытия, то вместо средней плиты укладывают её фрагменты под размер проёма.

Окончательные работы

После установки на фундаменте корпуса металлического гаража, опорные его части приваривают к закладным деталям плиты.

Все горизонтальные швы по периметру основания гаража и места сварных соединений тщательно герметизируют.

различные типы фундаментов, применяемых при строительстве

Сооружение фундамента под гараж начинается с выбора типа конструкции. Как и любое строение, гараж – это четыре стены, на которые опирается кровельная система. А значит, и фундамент должен соответствовать конфигурации здания.

Поэтому при сооружении основы можно использовать разные типы фундаментов: ленточный, плитный, столбчатый.  Конечно, нужно строго учитывать различные факторы, которые влияют на выбор конструкции. Это тип грунта на строительном участке, уровень грунтовых вод, уровень промерзания почвы, будет ли внутри гаража закладываться подвал или смотровая яма.

Но, так как гараж — постройка небольшая, то строительство проводится малыми силами и средствами. А это пеноблоки для стен, плоская крыша и мелкозаглубленный фундамент. Заложить фундамент под гараж своими руками несложно в независимости от того, какой тип был избран. Но есть среди них сложные и затратные конструкции, есть простые и дешевые. Рассмотрим каждый вид по отдельности и разберем их пошаговую заливку.

Выбор

Какой фундамент нужен для гаража — вопрос, ответить на который можно просто. Все будет зависеть от типа грунта на строительной площадке и от вида стройматериалов, используемых для возведения постройки.

  1. Чем тверже грунт, тем проще залить фундамент для гаража. Твердая основа сама может нести нагрузки, а значит, большую конструкцию сооружать нет смысла.
  2. Чем легче строительные материалы, из которых возводятся стены и перекрытия, тем меньших размеров заливается фундамент. А это явная экономия.

 Виды оснований

Далее мы рассмотрим самые популярные виды.

Плита




Плитные основы обычно заливаются на мягких и рыхлых грунтах, пучинистых, на участках с высоким уровнем подпочвенных вод.

Это идеальная конструкция для любого здания, потому что плита дает возможность равномерно распределить нагрузки по всей своей площади.

Но это и самый сложный тип, особенно если он заглубляется на глубину больше 50 см. Расходы строительных материалов большие, большой объем земляных работ, плюс сложность проводимых расчетов, связанных с расходом стройматериалов. Поэтому перед тем как рассчитать фундамент под гараж, надо в первую очередь определиться, а стоит ли заливать плиту. Может быть, есть возможность обойтись другими конструктивными решениями.

Пошаговая инструкция выполнения строительных операций следующая:

  1. Определить глубину фундамента под гараж. Как было сказано выше, 50 см – это уже глубоко. Поэтому толщина закладываемых слоев должна быть в пределах этого значения с учетом, что часть фундамента будет располагаться над землей.
  2. Наносится разметка, определяющая размеры постройки.
  3. Выкапывается котлован на глубину заложения. Обязательно выравниваются стенки ямы.
  4. Производится засыпка дна котлована крупнозернистым песком толщиною 10 см, который трамбуется с использованием воды.
  5. Второй слой – щебень средней фракции, толщина слоя –10 см, который выравнивается по горизонтали. Можно для создания подушки использовать смесь песка и щебня.
  6.  Заливается стяжка из бетона марки М 100 толщиною не менее 7 см, которая должна хорошо просохнуть. При этом придется учитывать срок созревания бетонного раствора. При температуре воздуха +20, этот срок варьируется в пределах 10 — 15 дней.
  7. Устанавливается опалубка для верхней части фундаментной конструкции, которая будет располагаться выше уровня грунта. Изготавливают опалубку обычно из доски шириною 120 — 200 мм. Здесь необходимо сделать отступление и сказать, что если на участке, где возводится фундамент под железный гараж или кирпичный, грунт песчаный, то опалубку надо устанавливать на всю глубину выкопанного котлована. То есть, ее собирают до начала заливки стяжки.
  8. Стяжка готова. Ее застилают гидроизоляционной пленкой.
  9. Затем в котлован устанавливается армирующий каркас, изготовленный из металлической арматуры. Для этого используется арматура диаметром 6-8 мм, которую связывают в сетку с ячейками 30 х 30 см. Каркас можно собирать прямо внутри котлована. Его устанавливают на подпорки, к примеру, на цельные кирпичи, чтобы конструкция оказалась внутри тела бетонного раствора.
  10. Заливка бетона. Заливать фундамент надо сразу в полном объеме, не перенося часть на следующий день. Для этого используется бетон марки М 150 или 200.
  11. Плиту надо закрыть полиэтиленовой пленкой. Через 7 дней демонтируется опалубка, через 28 дней можно сооружать стены гаража.

Плитный фундамент под металлический гараж — идеальный вариант. Это уже готовая основа с полом. Просто привозятся на объект изготовленные в цеху металлические щиты, которые собираются по месту. Если металлический гараж собирается своими руками, то под него плита тоже оптимальная основа. Сваривается каркас из уголков, на которые затем привариваются листы железа.

Столбчатый


 Столбчатый фундамент для гаража используется редко, хотя это самый простой вариант строительства.

Его можно собрать из труб или залить в подготовленные ямы бетонный раствор. Столбы располагаются под углами сооружения и под стенами с расстоянием между опорами 1,5 — 3 м.

Из труб

По периметру гаража надо пробурить в земле скважины глубиною до 1 м. Удобнее всего это сделать садовым ручным буром диаметром 200 мм. Для опор используется труба диаметром 100 — 150 мм. Их подрезают по длине так, чтобы труба погрузилась в скважину, и остался отрезок торчать над землей, к которому будет крепиться ростверк конструкции.

К нижнему торцу стойки приваривается подошва из металлического листа толщиною 4 — 5 мм. Форма подошвы круглая, диаметр не больше 200 мм. К верхнему торцу приваривается квадратная подкладка для ростверка. Весь трубный элемент обрабатывается битумной мастикой для гидроизоляции.

На дно скважин подсыпается песок или щебень толщиною 5 — 10 см. Внутрь вставляются опоры, засыпаемые грунтом, который трамбуется. Если есть необходимость увеличить прочность столбов, то внутрь заливается бетонный раствор.

Бетона


Перед тем как залить фундамент под гараж, нужно, как и в предыдущем случае, сделать несколько скважин под стены сооружения. В них также засыпается песок или щебень. Для создания цоколя поверх ям устанавливаются отрезанные под необходимую высоту металлические или пластиковые трубы.

Внутрь скважин вставляется металлический каркас из арматуры. По сечению он может быть треугольным (из трех арматур) или квадратным (из четырех). Обязательное условие – каркас должен торчать над установленной опалубкой на высоту 10-12 см. Это концы, которые будут приварены к армирующему каркасу ростверка.

Для гидроизоляции столбов используют рубероид, который сворачивается в трубу и опускается внутрь скважины. При этом диаметр изоляционной трубы должен быть чуть меньше размера ямы. И последнее — производится заливка фундамента под гараж.

Необходимо отметить, что высоко поднимать опорные столбы не надо. 10 — 12 см достаточно. Потому что чем выше располагается верхний уровень фундамента (а это опоры плюс высота ростверка), тем больше придется поднимать насыпь для пола и въездную плоскость для автомобиля. Въезд может оказаться крутым. Хотя для атмосферных осадков, чем круче, тем лучше.

Ленточный

 Чаще всего под гараж заливают этот фундамент. Ленту можно собирать в виде монолита или из сборного бетона.

При этом очень важным показателем является глубина фундамента под гараж. Как уже говорилось выше, оптимальное решение — мелкозаглубленная конструкция.

Она дает возможность упростить технологию строительства, неплохо сэкономить на приобретение стройматериалов, но в тоже время это прочная и надежная основа для фундамента под кирпичный гараж, блочный, каркасный или деревянный (щитовой).

Видео

В этом видео показаны этапы проведения работ для ленточного фундамента.

Сборная конструкция


 Перед тем как сделать фундамент под гараж сборного типа, надо выбрать для него материал. Оптимальный вариант — стандартный бетонный блок, полнотелый.

Можно использовать кирпичи, камень бутовый, шпалы, бревна и прочие стройматериалы. Главное и основное к ним требование — прочность.

Как и в предыдущем случае, надо выкопать траншею по всему периметру будущего сооружения. Что касается размеров фундамента под гараж, то глубина траншеи — 15 — 20 см. Ширина зависит от того, как будет укладываться бетонный блок. Если поперек, то 40 см, если вдоль, то 20 см.

Траншея заполняется материалами для подушки, а это песок и щебень. Их можно просто перемешать. Если нет песка, то засыпается щебень мелкой фракции (5 — 10 мм), если нет щебня, засыпается крупнозернистый песок, который надо обязательно утрамбовать, поливая водой. Подушку можно засыпать вровень с краем грунта.

  1. Заливается стяжка толщиною 5 — 7 см,которая должна высохнуть и набрать марочную прочность бетона. На это может уйти до 14 дней.
  2. Стяжка покрывается гидроизоляционным материалом, для чего можно использовать рубероид, толь, битумную мастику или любой другой рулонный или жидкий материал.
  3. Укладываются бетонные блоки. Перед тем как правильно разметить блоки по подготовленной ленте, необходимо понять, что схема размещения будет зависеть от ширины конструкции. Если она 40 см, то первый ряд блоков укладывается поперек стены на скрепляющий раствор. Второй ряд вдоль двумя рядами. Если ширина фундамента – 20 см, то блоки укладываются в один ряд вдоль со смещением в виде кирпичной кладки. Начинается сборка фундамента под гараж своими руками с угла постройки.

Из шпал


Фундамент гаража из шпал используется под легкие конструкции: деревянные или каркасные. В этом случае идет разговор о деревянных шпалах, а не о железобетонных.

Последние можно использовать при сооружении тяжелых построек. Перед тем как разметить фундамент под гараж, надо понять, что шпала, хоть и обработана гидроизоляцией, является изделием деревянным.

А значит, подвержена негативному воздействию природных нагрузок, поэтому укладывать шпалы в землю не стоит. Для них, как и в случае с бетонными блоками, готовится основание из щебня, которое покрывается гидроизоляционным материалом.

Этапы проведения работ:

  1. Расчищается площадка под гараж.
  2. Она полностью засыпается щебнем толщиною 10 см.
  3. Выравнивается в горизонтальной плоскости и трамбуется.
  4. Шпалы укладываются по периметру и скрепляются между собой металлическими скобами, длинными гвоздями или саморезами, болтовым соединением. При этом в местах стыковки двух элементов фундамента под деревянный гараж, делается подпил двух торцов соседних шпал в половину толщины.

Есть вариант, как грамотно сделать фундамент под собственный гараж своими руками из шпал, в котором под фундаментную конструкцию сначала устанавливаются опоры из тех же шпал, а на них уже укладываются цельные элементы.

Такой фундамент под каркасный гараж — один из оптимальных вариантов. К шпалам легко крепить деревянный брус, который являются основой каркаса. Сам каркасный гараж своими руками построить несложно. Для металлического гаража шпальная основа не приемлема, под него лучше залить плиту или ленту.

Хотя фундамент для каркасного гаража может быть разным. Здесь главное — правильно провести разметку фундамента и грамотно распределить нагрузки. Но в любом случае придется продумать, как соорудить полы. Оптимальный вариант — полы бетонные. Но можно использовать систему деревянного настила, для чего используются доски толщиною 50 мм и лаги, установленные через каждые 80 см. Крепление элементов каркасного гаража проводится специальными металлическими профилями с перфорацией. Напольный настил крепится к лагам саморезами.

Заключение по теме

Перед тем как сделать фундамент для гаража своими руками, необходимо провести большой объем подготовительных работ. Это разметка, земляные работы, связанные с рытьем котлована, траншеи или скважин, подготовка подушки, армирующего каркаса.

Сам процесс заливки бетонного раствора в этом многообразии строительных операций самый простой. Здесь важно учитывать всего лишь два требования: заливать раствор нужно без большого перерыва (не более 4 часов) и постараться удалить весь воздух из массы бетона.
