Фундамент модульного здания: требования и типы фундаментов

Принято считать, что благодаря небольшому весу и надёжному каркасу модульных зданий, при их строительстве можно обойтись без фундамента. Это утверждение верно лишь по отношению к временным постройкам, да и то исключительно в тех случаях, когда конструкция относительно легкая: отдельно стоящая бытовка или одноэтажное сооружение. Если же модульное здание имеет 2 или даже 3 этажа и в планах стоит длительная и успешная эксплуатация модульного здания, то без качественного фундамента не обойтись. И здесь возможно несколько вариантов.

Фундамент модульного здания: факторы выбора

Главные факторы выбора фундамента:

1. Характеристики грунта на участке, наличие уклона;
2. Ожидаемый срок эксплуатации;
3. Количество этажей и модулей.

Также нужно учесть, будет ли строение перемещаться на другое место.

подробнее…

Административно бытовой комплекс в Воскресенске

подробнее. ..

Модульная раздевалка с душевой во Владимире

Обустройство фундамента: основные правила

При обустройстве фундамента под модульное здание:

• Исключается риск проседания;
• Проверяется правильность расположения высотных отметок фундамента;
• Используются такие материалы, как железобетон, щебёнка, кирпич, асфальт или сваи.

Важно учесть:

• Есть ли фундамент или нет



  На имеющуюся или подготовленную площадку (без фундамента) разрешается устанавливать только здания в один этаж.

• Какова этажность здания



  В случае полного опирания должна обеспечиваться правильная несущая способность конструкции (3, 6 или 9 т/кв. м для строений в 1, 2 и 3 этажа соответственно).

• Для щебеночного фундамента



  При обустройстве щебёночного фундамента снизу насыпается песок. Требования к материалам определяются ГОСТ 8267- 93 и ГОСТ 8736-85.

• Для асфальтобетонного покрытия



  При обустройстве асфальтобетонного покрытия используются ГОСТ 9128-84 и СНиП 3. 06.03-85.

• Для монолитного столбчатого фундамента



  При обустройстве монолитных столбчатых фундаментов, свай или кирпичных фундаментов каждый офисный модульный блок должен иметь шесть или восемь точек опоры (количество опор зависит от размера конструкции). В обязательном порядке учитываются характеристики местности, строение почвы, допустимые нагрузки, глубина промерзания и пр.

Обустройство фундамента модульных строений – важный этап, который не стоит игнорировать, рассчитывая на длительную их эксплуатацию.

Комбинированный фундамент

С одной здания для опирания использованы бетонные столбы, в низине, а на возвышенности используется обычный фундамент из кирпича, положенного в один слой. При этом даже в тех частях фундамента, где поставлены бетонные опоры, также был использован еще и кирпич для заполнения основания. Такое решение применяет в ситуациях, когда здание надо смонтировать на наклонной поверхности. Оно позволяет существенное сэкономить на предварительных земляных работах не в ущерб качеству.

Технический цокольный фундамент

При выполнении сложных проектов, в которых требуется проложить сложные развлетвленные сети внутренних коммуникаций (водоснабжение, водоотведение, кондиционирование, отопление), мы размещаем в основании здания специальный цокольный фундамент. Он представляет собой специально рассчитанный металлокаркас из профильной трубы, поднимающий уровень пола на высоту 1 метр. При желании заказчика, если требуется сохранить уровень пола на высоте земли, мы можем заглубить цокольный каркас, но, разумеется, это потребует дополнительных земляных работ.

Наши лицензии и сертификаты

НАШИ ПРЕИМУЩЕСТВА

Отзывы о нас

АО «345 МЗ»

Одним из условий успешного бизнеса является конструктивное взаимодействие с надежными партнерами, которые благодаря своему профессионализму и стремлению к самым высоким результатам помогают решать задачи любой сложности и рука об руку, развиваясь и совершенствуясь, достигать поставленные цели.

Выражаем искреннюю благодарность и признательность ООО «СтройМонтажСервис-М» за длительное и плодотворное сотрудничество, профессионализм и лояльность, готовность пойти навстречу и способность принимать оптимальные решения.

Мы высоко ценим установившиеся между нами партнерские отношения и взаимопонимание. Хотим подчеркнуть высокий уровень профессионализма Вашего персонала и поблагодарить за оперативность в решении вопросов.

Желаем Вам динамично развиваться, не теряя завоеванные позиции и постигая новые вершины, успешности, устойчивости и признания.

ООО «Казанский Посад»

ООО Специализированный застройщик «Казанский Посад» выражает благодарность за сотрудничество Обществу с ограниченной ответственностью «СтройМонтажСервис-М».

Хотим подчеркнуть Ваш высокий уровень профессионализма и оперативность. Мы надеемся, что в будущем наше сотрудничество станет более плодотворным и длительным.

Желаем коллективу компании СМС-М творческих успехов, удачных проектов и успешного партнерства.

Возможно вас заинтересуют:

• ТИПОВЫЕ МОДУЛЬНЫЕ ЗДАНИЯ
• ЗДАНИЯ БЕЗ ФУНДАМЕНТА
• СРОК СЛУЖБЫ МОДУЛЬНЫХ ЗДАНИЙ
• ЗАЗЕМЛЕНИЕ БЫТОВОГО ГОРОДКА
• ПОСТАВКА МОДУЛЬНЫХ ЗДАНИЙ

Выполненные проекты по теме

Городок в Тамани

февраль — апрель 2019

2 общежития СУ-155

лето 2008

Есть вопросы? Напишите нам!

Фундамент под Модульные здания — Завод модульных зданий «ТБС»

Возводим фундаменты для модульных зданий в срок от 1 дня. Работаем на любом типе грунта. Соблюдаем СНиПы. Точное время и стоимость возведения рассчитываются индивидуально. Строительство основания для быстровозводимых зданий включает исследование грунта, подготовку пятна застройки, возведение опалубки, гидроизоляцию. Используем собственный инструмент и профессиональную опалубку.

Быстровозводимые сооружения отличаются лёгкостью конструкции, но основание необходимо, чтобы избежать деформации в случае проседания почвы. В некоторых случаях модульное здание устанавливаем на щебне-песчаную подушку или брусья. Но это подходит только для временных строений с нагрузкой до 200 кг/м2.

Устанавливаем все виды фундамента для модульных зданий: ленточный, свайный, монолитный. Выбор зависит от типа рельефа почвы, нагрузки и этажности строения, предполагаемого время использования. Проектный отдел компании «Технологии Быстрого Строительства» выполнит анализ грунта, просчитает нагрузку, подберёт оптимальное основание.

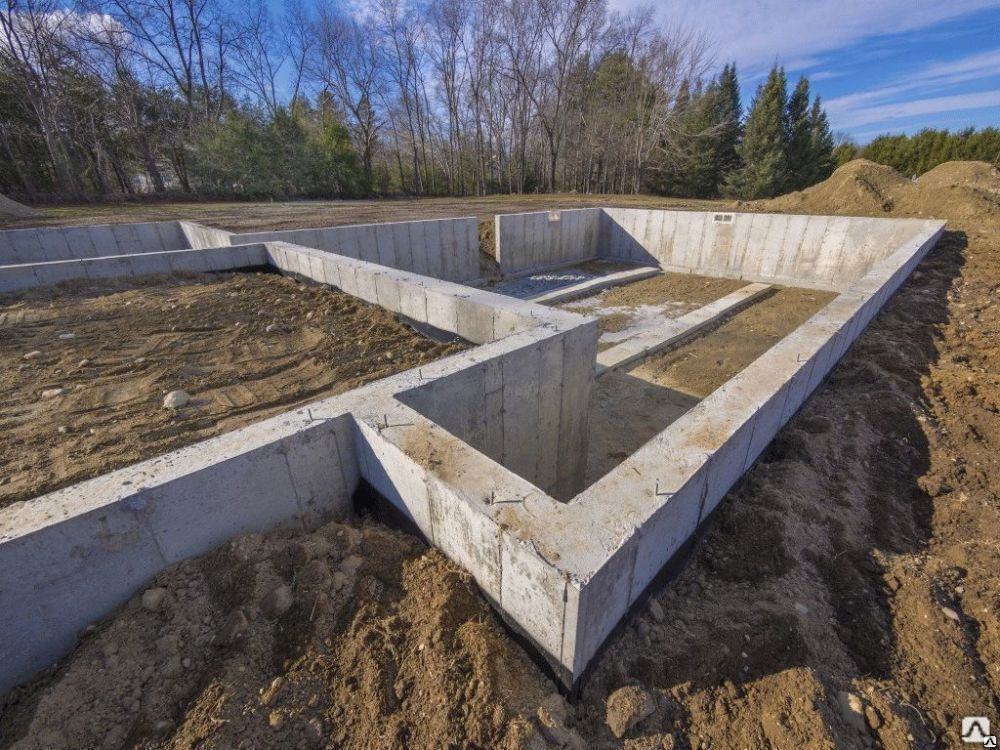

Монолитный ленточный фундамент

28 дней (срок обусловлен периодом набора прочности бетоном)

Монолитный ленточный фундамент представляет собой армированную бетонную ленту по периметру модульного здания. В работы по устройству входит выкапывание траншеи, монтаж опалубки, вязка арматуры, заливка раствором. Его целесообразно использовать для модульных зданий, если планируется эксплуатация более 5-10 лет. Отлично выдержит нагрузку до 3-х этажей. Дороже свайного, но дешевле монолитных и ж/б плит.

Преимущества ленточного фундамента:

• большая несущая способность;
• подходит для северных регионов;
• подходит для зданий высотой до 3 этажей.

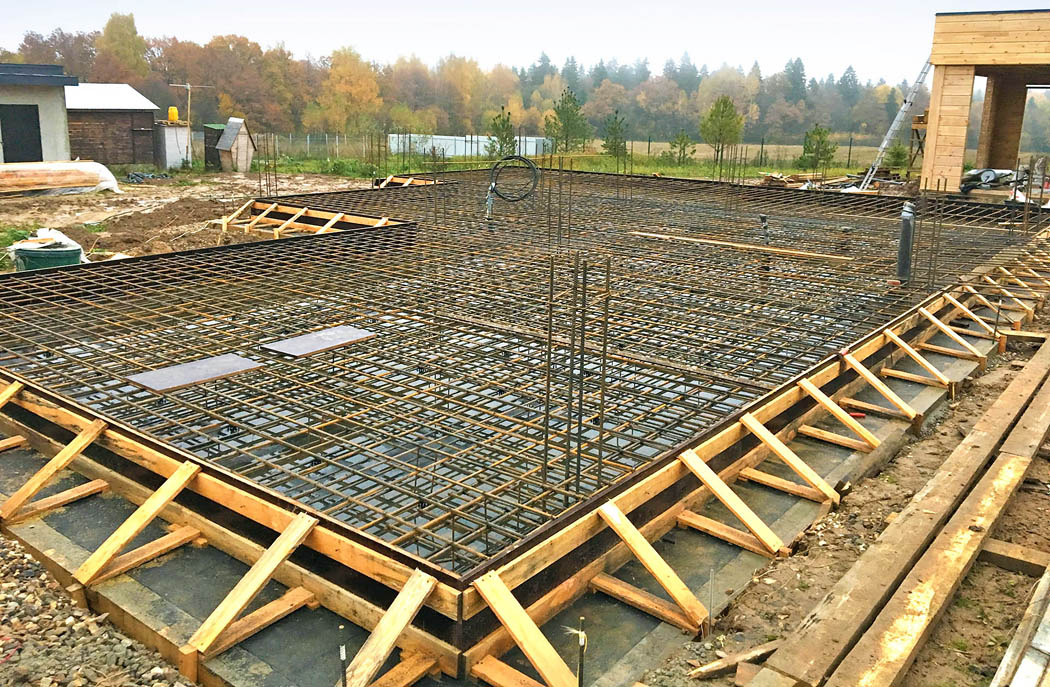

Монолитная мелкозаглубленная плита

28 дней (срок обусловлен периодом набора прочности бетоном)

Монолитная плита дорогой вид фундамента для быстровозводимых зданий. Его используют там, где другой тип основания невозможен – на болотистых почвах, подвижном грунте. Не подходит для местностей с уклоном. А также есть трудности при возведении в зимний период. Технология устройства не сложная – сооружается короб, по площади чуть больше модульного здания, заполняется арматурой и раствором.

Преимущества фундамента-монолитной плиты:

• надёжность и долговечность;
• универсальность – подходит под любой тип грунта;
• равномерное распределение нагрузки.

Дорожные или аэродромные ж/б плиты

28 дней (срок обусловлен периодом набора прочности бетоном)

Аэродромные ж/б плиты хорошо выдерживают нагрузку многоэтажного модульного здания. Они устанавливаются на подушку и выравниваются. Отличный вариант если объект находится рядом с горнодобывающими предприятиями или масштабными земельными работами. Не применяется для подвижных почв, так как при усадке плиты поменяют наклон, а здание деформируется.

Преимущества фундамента аэродромных ж/б плит:

• имеют пониженную чувствительность к сейсмоактивности;
• подходит под большинство типов почв;
• выдерживает большие нагрузки;
• быстрый монтаж.

Железобетонные сваи

28 дней (срок обусловлен периодом набора прочности бетоном)

Железобетонные сваи подходят для песчаных, болотистых почв, грунта с высоким уровнем грунтовых вод. Представляют собой столб из бетона с арматурным каркасом – выкапывается яма, заполняется арматурой, затем заливается бетоном. Согласно своду правил по строительству на один блок-контейнер 10 футов необходимо минимум 4 точки опоры.

Преимущества фундамента железобетонных свай:

• устойчивость к перепадам температур;
• возможность проводить работы при температуре до -10 градусов;
• срок службы более 80 лет.

Винтовые сваи

28 дней (срок обусловлен периодом набора прочности бетоном)

Винтовые сваи для модульных зданий состоят из металлического стержня и лопастей на конце. Они вкручиваются в грунт. Такая технология обеспечивает неподвижность, так как сваи упираются лопастями и не проседают. Для защиты от коррозии покрываются специальными составами. В отличие от забивных, работы при монтаже винтовых свай не шумные, не создают вибраций.

Преимущества фундамента винтовых свай:

• возможность использования на склонах;
• быстрый монтаж – нет необходимости ждать набора прочности, как у бетона;
• возможность повторного использования;
• почти нет земляных работ.

РАСЧЕТ СТОИМОСТИ ФУНДАМЕНТА

Отправьте заявку и получите расчет стоимости устройства фундамента для модульного здания по вашим параметрам

Получить стоимость

Какие бывают типы фундаментов зданий и как они распределяют нагрузки?

Когда обычный человек думает о фундаменте, на ум, скорее всего, приходят стены подвала его дома. Или они думают о том человеке, который звонит им каждый год в одно и то же время с просьбой о пожертвовании… Стена подвала или фундаментная стена — это часть конструкции, которая выдерживает нагрузку от бокового давления грунта, вызванного нарастающим на нее грунтом. , но он также передает нагрузку здания от структуры выше вниз к земле ниже. Существует две категории фундаментов, которые используются для передачи строительных нагрузок на землю: мелкие и глубокие фундаменты.

Тип почвы и ее состояние помогают инженерам-строителям определить, какой тип фундамента лучше всего подходит для конкретной конструкции.





Неглубокие фундаменты часто находятся под малонагруженными конструкциями, такими как дом или сарай, и находятся близко к поверхности земли. Примером мелкозаглубленного фундамента является бетонное основание. Бетонные опоры располагаются под фундаментными стенами и внутренними колоннами и используются для распределения нагрузки от вышележащей конструкции на достаточно большую площадь, что ограничивает перемещение нижнего грунтового основания. Требуемый размер фундамента зависит от типа почвы, которая находится ниже. Если фундамент размещается на глине, он должен быть намного больше, чем если бы он был размещен на скальной породе, поскольку скальная порода имеет гораздо большую несущую способность.

Неглубокие фундаменты подвержены смещению в зависимости от окружающих условий и типа грунта, на который они опираются. Например, в Виннипеге, где я живу, фундамент большинства домов построен на глине, которая набухает, когда впитывает влагу. Вспучивание почвы вызывает ее вздутие, что может привести к поднятию фундамента и вызвать неравномерную осадку дома. Если дифференциальная осадка минимальна, это обычно не структурная проблема, а скорее эстетическая проблема. Иногда движение может быть настолько сильным, что нарушается структурная целостность системы фундамента и требуется ремонт или замена. Прочтите этот пост, чтобы узнать о некоторых других причинах подвижек и отказов неглубокого фундамента.

Сплошные плиты и плиты на уровне грунта — это два других типа мелкозаглубленных фундаментов, которые используются в строительстве и могут быть намного более экономичными, чем глубокие фундаменты, если нагрузки не слишком велики и конструкция может выдерживать дифференциальное движение.

Существуют риски, связанные с плитой на уклонах, поскольку грунт под ней может сжиматься и набухать, что может вызвать движение плиты. Если владельцу удобно перемещать плиту, то этот тип плиты перекрытия является наиболее экономичным вариантом. Если отделка и оборудование, размещаемые на плите, не выдерживают движения, то часто рекомендуется структурная плита перекрытия. Структурная плита перекрытия имеет пустоту под ней, поэтому набухание и усадка грунта под ней не влияет на плиту. Когда почвенные условия не идеальны для устройства неглубоких фундаментов, необходимо рассмотреть возможность создания глубоких фундаментов.

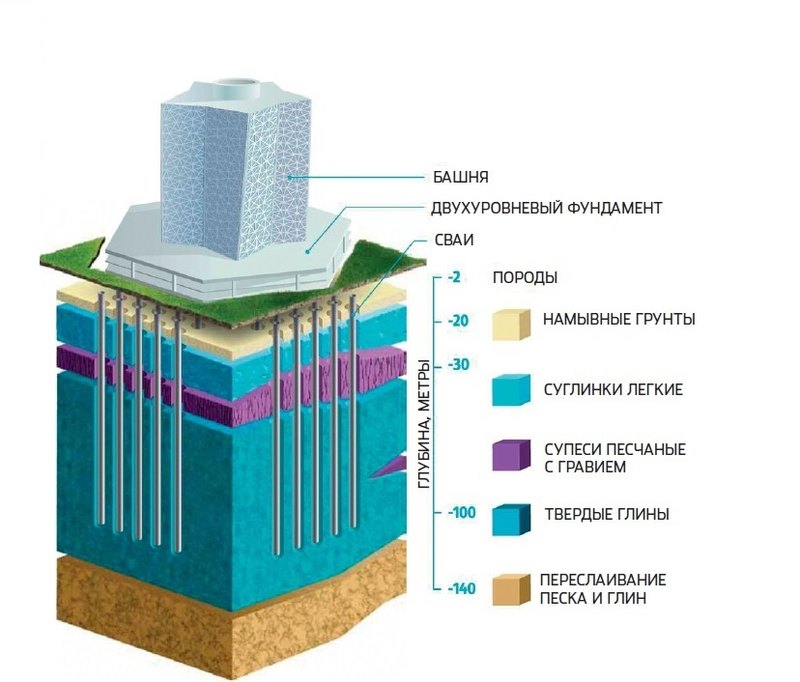

Глубокие фундаменты часто встречаются под большими зданиями, где вес конструкции очень велик и движение конструкции нежелательно. Эти фундаменты передают нагрузку на землю значительно ниже поверхности земли. Самым распространенным типом фундамента глубокого заложения являются сваи. Сваи длинные и тонкие и передают нагрузки здания за счет трения между стороной сваи и окружающей почвой, а также за счет опоры между нижней частью сваи и слоями почвы под ней. Сваи могут быть изготовлены из стали, дерева или бетона. Стальные сваи часто представляют собой горячекатаные двутавровые профили или винтовые сваи. Деревянные сваи часто представляют собой большие деревянные секции, обработанные давлением и используемые для временных или постоянных построек. Бетонные сваи бывают цельными шестигранной или круглой формы, армированные стальной арматурой.

Некоторые люди могут подумать, что глубина фундамента коррелирует с величиной нагрузки, передаваемой на грунт, но обычно это не так. Если нагрузки очень велики, глубокие фундаменты устанавливаются ниже поверхности земли до тех пор, пока не встретится прочный/плотный слой почвы, такой как коренная порода или ледниковая долина. Оба они обладают очень высокой несущей способностью, которую не могут обеспечить такие почвы, как глина и гравий. Сваи, которые доходят до крепких/плотных слоев грунта, называются концевыми опорными сваями. Расположение этих слоев почвы может сильно различаться. На большой строительной площадке одна свая может столкнуться с коренной породой на глубине 50 футов ниже уровня земли на одном конце площадки, в то время как свая на другом конце площадки может столкнуться с коренной породой на глубине до 100 футов ниже уровня земли!

Когда сваи используются для передачи нагрузок на окружающий грунт за счет трения, они называются висячими сваями. Большая длина сваи означает большую способность передавать нагрузку на окружающий грунт. Висячие сваи используются, когда необходимо передать на землю более легкие нагрузки и когда неэкономично или нецелесообразно удлинять сваю до плотного слоя почвы. В настоящее время бетонные висячие сваи часто используются для фундамента в новых домах, поскольку они намного более устойчивы, чем фундаменты.

Фундаменты являются одним из наиболее важных компонентов конструкции здания. К сожалению, грунты, на которые передаются строительные нагрузки, могут быть такими разными в разных местах. Чтобы снизить риск, связанный с фундаментом, всегда рекомендуется привлекать инженера-геотехника для исследования грунта. Они смогут дать хорошие рекомендации относительно того, какие фундаменты использовать в зависимости от типа встречающегося грунта. Для большинства новых зданий, в зависимости от вашей юрисдикции, вы не сможете получить разрешение на строительство без геотехнического отчета или рекомендации, основанной на опыте инженеров.

Надеюсь, это дало вам некоторые базовые знания о фундаментах, используемых для поддержки зданий, в которых вы живете и видите в своей повседневной жизни. Если вы хотите узнать больше о фундаментах и ​​других вещах, связанных с проектированием конструкций, не стесняйтесь зарегистрироваться на наш курс по основам проектирования конструкций! У вас есть вопросы о фондах? Не стесняйтесь, чтобы оставить комментарий ниже.

Если вам нужна дополнительная информация об основах проектирования конструкций, не стесняйтесь взять наше Полное руководство здесь!

• Автор
• Последние сообщения

Ноа Москович

Ной — профессиональный инженер, работающий в Crosier Kilgour & Partners Ltd, консалтинговой фирме по проектированию конструкций в Виннипеге, Манитоба, Канада, и имеет более чем 8-летний опыт работы в области проектирования. профессия проектировщика конструкций и руководителя проектов. За время своего пребывания в инженерной сфере он работал над многими уникальными проектами, включая оценку состояния существующих сооружений, реконструкцию существующих зданий, пристройки к существующим зданиям и проектирование новых сооружений, которые он получает привилегией наблюдать за тем, как они строятся с нуля. в городе, в котором он вырос.

Последние сообщения Ноя Московича (посмотреть все)

Теги

фундаменты зданий, нагрузки, проектирование конструкций, основы проектирования конструкций

наше введение в фонды, если вы его пропустили.

В этой статье мы обсудим распространенные типы фундаментов в зданиях. Вообще говоря, все фундаменты делятся на две категории: неглубокие фундаменты и глубокие фундаменты. Слова мелкий и глубокий относятся к глубине почвы, в которой сделан фундамент. Неглубокие фундаменты могут быть сделаны на глубине всего 3 фута (1 м), а глубокие фундаменты могут быть сделаны на глубине 60–200 футов (20–65 м). Неглубокие фундаменты используются для небольших легких зданий, а глубокие — для больших и тяжелых.

Неглубокие фундаменты также называются распорными или открытыми фундаментами. «Открытый» относится к тому факту, что фундамент делается путем выкапывания всей земли до основания фундамента, а затем возведения фундамента. На начальных этапах работ все основание видно глазу, поэтому его называют открытым фундаментом. Идея состоит в том, что каждое основание принимает на себя сосредоточенную нагрузку колонны и распределяет ее по большой площади, так что фактическая нагрузка на грунт не превышает безопасную несущую способность грунта. Существует несколько видов мелкозаглубленных фундаментов: одиночные, ленточные и ростверковые. В холодном климате мелкозаглубленные фундаменты должны быть защищены от промерзания. Это связано с тем, что вода в почве вокруг фундамента может замерзнуть и расшириться, тем самым повредив фундамент. Эти фундаменты должны быть построены ниже линии промерзания , которая представляет собой уровень в земле, выше которого происходит промерзание. Если они не могут быть построены ниже линии замерзания, они должны быть защищены изоляцией: обычно небольшое количество тепла от здания проникает в почву и предотвращает замерзание.

отдельные фундаменты

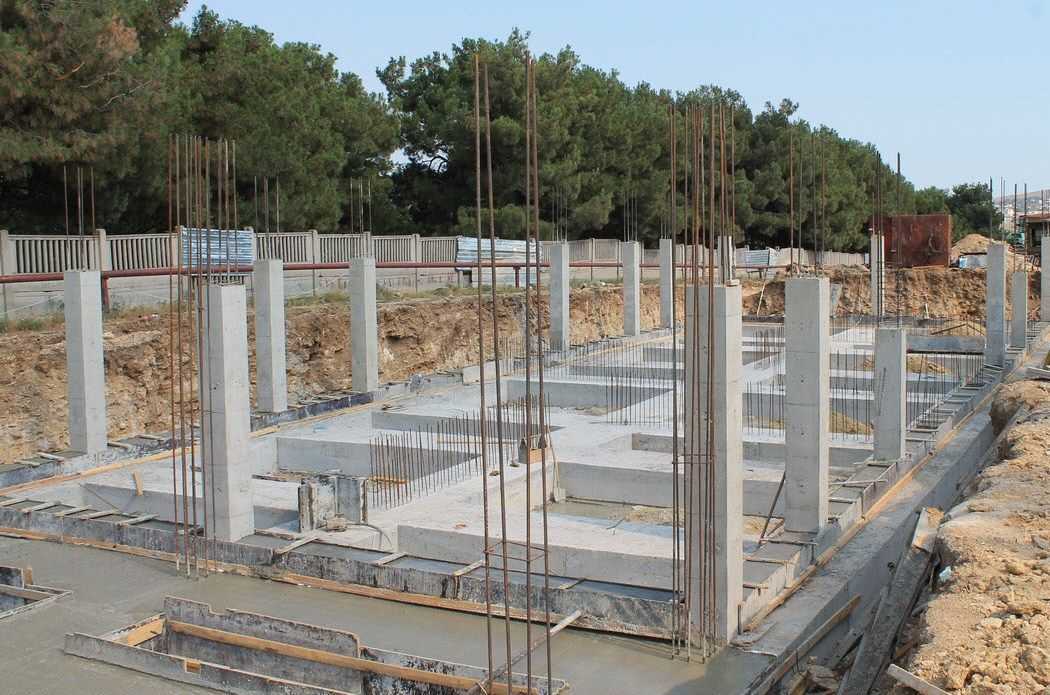

Отдельные фундаменты, ожидающие бетонирования фундаментной колонны.

Отдельные фундаменты — один из самых простых и распространенных видов фундаментов. Они используются, когда нагрузка на здание приходится на колонны. Обычно каждая колонка имеет свою основу. Фундамент представляет собой просто квадратную или прямоугольную бетонную подушку, на которой стоит колонна. Чтобы получить очень приблизительное представление о размере фундамента, инженер возьмет общую нагрузку на колонну и разделит ее на безопасную несущую способность (SBC) грунта. Например, если колонна имеет вертикальную нагрузку 10т, а SBC грунта 10т/м2, то площадь фундамента будет 1м2. На практике проектировщик рассмотрит множество других факторов, прежде чем подготовить строительный проект фундамента.

Отдельные фундаменты, соединенные цокольной балкой. Обратите внимание, что фундаменты были залиты поверх слоев из простого цементного бетона (PCC), что было сделано для создания ровного и прочного основания для фундамента.

Отдельные фундаменты обычно соединяются цокольной балкой , горизонтальной балкой, которая устанавливается на уровне земли или ниже уровня земли.

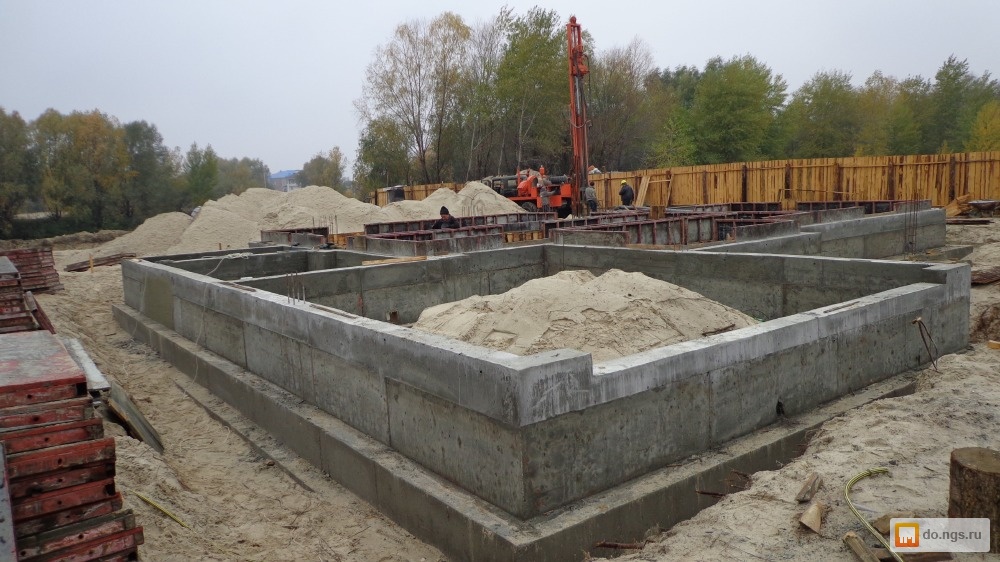

ленточный фундамент

Ленточный фундамент обычно используется в несущих каменных конструкциях и действует как длинная полоса, поддерживающая вес всей стены. Они используются там, где строительные нагрузки несут целые стены, а не отдельные колонны, например, в старых зданиях из кирпичной кладки.

Плотные фундаменты, также называемые матовыми фундаментами, чаще всего используются при строительстве подвалов. В плоту вся плита цокольного этажа выступает в качестве фундамента; вес здания распределяется равномерно по всей площади основания здания. Его называют плотом, потому что здание похоже на судно, которое «плавает» в море земли.

Фундаменты из матов используются там, где почва слабая, и поэтому строительные нагрузки приходится распределять на большую площадь, или там, где колонны расположены близко друг к другу, что означает, что при использовании отдельных фундаментов они будут соприкасаться друг с другом.

Прочтите нашу страницу о плотных фундаментах.

Свая представляет собой длинный цилиндр из прочного материала, такого как бетон, который вдавливается в землю, чтобы на него можно было опирать конструкции.

Свайные фундаменты применяются в следующих случаях:

1. При наличии на поверхности слоя слабого грунта. Этот слой не может выдержать вес здания, поэтому нагрузки здания должны обходить этот слой и передаваться слою более прочного грунта или породы, который находится ниже слабого слоя.
2. Когда на здание воздействуют очень тяжелые сосредоточенные нагрузки, например, в высотном здании.

Свайные фундаменты способны выдерживать более высокие нагрузки, чем фундаменты на фундаменте.

Существует два типа свайных фундаментов, каждый из которых работает по-своему.

Сваи концевые опорные

В опорных сваях нижний конец сваи опирается на слой особо прочного грунта или породы .
