Гидроизоляция фундамента зданий: Гидроизоляция фундамента зданий. Гидроизоляция сооружений. Услуги. «АМК Альянс»

Гидроизоляция фундамента зданий. Гидроизоляция сооружений. Услуги. «АМК Альянс»

Гидроизоляция фундаментов и подземных сооружений необходима для защиты материала от проникновения внутрь жидкой среды и от вредного воздействия омывающей агрессивной жидкости.

Гидроизоляция обеспечивает нормальную эксплуатацию фундаментов и подземных сооружений, повышая их долговечность и надёжность.

Производство работ по устройству гидроизоляции называются гидроизоляционными работами.

Гидроизоляционные работы — это комплекс специальных мер по защите фундаментов и подземных сооружений от агрессивного воздействия жидкой среды. Устройство гидроизоляции являются одними из самых сложных и ответственных в строительстве. От качества работ по гидроизоляции зависит долговечность и прочность всей конструкции фундаментов и подземных сооружений в целом.

Широкая линейка используемых в настоящее время материалов и технологий позволяет подобрать оптимальный тип гидроизоляции фундаментов и подземных сооружений в зависимости от условий их строительства и последующей эксплуатации.

Гидроизоляция фундамента

Фундамент является конструктивной основой любого строительного сооружения. От его качества зависит надежность строительной конструкции и эксплуатационный срок.

Гидроизоляция фундамента обеспечивает защиту от воздействия грунтовых вод, капиллярной влаги и верховодных вод, которые разрушают основу сооружения.

Полная защита и гидроизоляция подземной части помещения включает в себя гидроизоляцию плиты основания и стен фундамента. Правильно выполненная гидроизоляция избавит от множества проблем в будущем и продлит срок эксплуатации вашего сооружения.

Наиболее часто применяемые материалы при устройстве гидроизоляции фундаментов:

1.     Оклеечная рулонная гидроизоляция;

2.  «Холодные» гидроизоляционные напыляемые мастики;

3.  Битумно-латексные напыляемые эмульсии;

4.  ПВХ-мембраны

Гидроизоляция подвала

Подвал, как и фундамент являются основой любого строения, и именно от их качества зависит не только прочность здания, но и его эксплуатационные сроки в целом. К сожалению именно эти части строения больше всего подвергаются коррозии и разрушению.

Причиной коррозии или разрушения бетона является влага, которая находится в почве, в виде грунтовых вод или верховодки (например, осадки/дожди) которые проникают в почву и скапливаются возле фундамента. Основная влага проникает в массы во время осадков (если уровень грунтовых вод не высок).

Гидроизоляция в подвале здания дает несколько преимуществ и решает ряд вопросов:

1. Защищает строение и бетонные конструкции от разрушения.
2. Повышенная сырость в подвале проникает в дом, способствуя образованию плесени, которая может стать причиной болезней дыхательных путей.

3. Постоянная сырость в подвале наносит вред канализации и инженерным коммуникациям, которые подведены к зданию.
4. Сухой подвал можно превратить в полноценное помещение в доме и обустроить его по своему вкусу

Гидроизоляцию подвала как правило выполняют на стадии строительства, с наружной стороны сооружения.

Гидроизоляция подвала изнутри

Как правило, если гидроизоляция подвала или фундамента выполнена некачественно на стадии строительства, для устранения протечек необходимо осуществлять гидроизоляцию подвального помещения изнутри.

Существует несколько методов решения этой проблемы.

1. Проникающая гидроизоляция

2. Гидроизоляция швов и мест ввода коммуникаций герметиками

3. Инъекционная гидроизоляция

Для выполнения внутренней гидроизоляции в подвале, в первую очередь, проводятся работы по определению глубины залегания грунтовых вод. Данное значение поможет определить метод защиты фундамента от влаги, если воды залегают ниже подвала, то достаточно провести гидроизоляцию лишь стен, в противном случае, необходимо обеспечить качественную защиту пола от влаги.

Порядок производства работ при гидроизоляции подвала изнутри следующий:

• обследование и укрепление отмостки, не только вблизи подвала, но вокруг всего здания;
• обнаружение источников, через которые влага попадает в подвальное помещение;
• подготовка поверхности под заделку швов и трещин;
• гидроизоляционные работы;



Группа компаний «АМК Альянс» обладает необходимым оборудованием, знанием и опытом по гидроизоляции фундаментов и подземных сооружений.

Мы выполняем данный вид работ и гарантируем высокое качество и разумный срок.

Гидроизоляция зданий — ТЕХНОНИКОЛЬ

Влага – один из самых разрушительных факторов, влияющих негативным образом на долговечность зданий. Проникая в конструкцию крыш, стен, фундаментов, она становится причиной образования трещин, вздутий и других дефектов. Единственно возможный способ защиты от этого разрушительного воздействия – качественная гидроизоляция.

Защита от влаги предотвращает разрушение, предохраняет от коррозии, появления плесени и гниения. Изоляция такого типа – это не только защита от внешнего воздействия, но и создание благоприятного микроклимата внутри помещения.

Стройиндустрия предлагает потребителям огромный ассортимент гидроизоляционных материалов. Выбор в данном случае зависит от множества факторов: типа здания, особенностей эксплуатации, а также квалификации сотрудников подрядной организации. К наиболее популярным относят рулонные материалы, битумные мастики, полиуретановые составы, вяжущие минералы, средства на основе бентонитовой глины, сухие и проникающие материалы.

Виды гидроизоляции

Гидроизоляция бывает разных видов в зависимости от используемых материалов, технологий и сферы применения.

1.Обмазочная – к данному типу гидроизоляции относятся мастики, которые производятся на основе битума или полимерного состава. Битумные мастики также различаются по типу применения. Для монтажа одних не требуется подготовка, а потому их называют мастики холодного применения. Такие мастики в обязательном порядке наносят послойно, причем толщина одного слоя, как правило, составляет около 1 мм на 1м ². В противном случае верхний слой застынет, закупорив, таким образом, нижний, содержащий растворитель. С течением времени растворитель начнет испаряться, повреждая материал.

Другие мастики, требующие предварительного разогрева, именуют составами горячего применения. Основные преимущества обмазочной гидроизоляции состоят в том, что она позволяет создать практически монолитное покрытие, без швов и стыков. К тому же с такими составами очень удобно работать на сложных конструкциях. Углы, примыкания, переходы — любые сложные элементы очень легко обработать, вооружившись валиком и кисточкой. Обмазочная гидроизоляция широко применяется для защиты от коррозии и капиллярной влаги.

2. Оклеечная гидроизоляция – чаще всего это рулонные битумные и битумно-полимерные материалы. Они активно применяются для гидроизоляции кровель, любых конструкций, соприкасающихся с грунтом, включая фундаменты, полы, цоколи, а также при строительстве мостов, тоннелей, подземных сооружений и пр. С точки зрения технологии чаше всего подобные материалы монтируются методом наплавления. Однако для этого потребуется специальная газовая горелка, работа с которой подразумевает наличие определенной квалификации и навыков.

Востребована и гидроизоляция, которую крепят путем приклейки на мастику.В сегменте коттеджного и малоэтажного строительства популярностью пользуются самоклеящиеся решения, для монтажа которых требуется лишь удалить защитную пленку и приклеить гидроизоляцию к поверхности. Два последних способа применяются в тех случаях, когда по разным причинам запрещено использование открытого огня. Дополнительный бонус безогневого метода укладки состоит в том, что для проведения работ не требуются сложные профессиональные навыки.

Преимущества оклеечной гидроиязоляции состоят из нескольких пунктов. Во-первых, это стабильность толщины, во-вторых, хорошая химическая стойкость. Вне зависимости от сферы применения рулонные битумно-полимерные материалы сохраняют толщину в процессе укладки, а также выдерживают воздействие агрессивных сред, что одинаково актуально как на кровле, так и при контакте с влагонасыщенным грунтом. В обоих случаях влага содержит примеси солей и элементов, стойкость к которым важна для долговечной эксплуатации.

Монтируется оклеечная гидроизоляция в зависимости от задач, которые предстоит решить, в один слой, чаще в два, допустимы и случаи монтажа в три слоя. Толщина материала варьируется в диапазоне от 1,5 мм до 5 мм.

3. Полимерные мембраны — современные гидроизоляционные материалы, широко применяемые на кровлях, а также для защиты фундаментов, подвалов, подземных сооружений, тоннелей, путепроводов, бассейнов. Полимерные мембраны производятся на основе высококачественного пластифицированного поливинилхлорида (ПВХ-П) с добавлением пластификаторов последнего поколения и добавок. ПВХ – мембраны довольно эластичны, применяются в самом широком диапазоне температур, монтаж материала может производиться даже в мороз до -20°С. Укладка мембран пожаробезопасна, швы материала свариваются горячим воздухом с помощью специального сварочного аппарата. Такой способ монтажа обеспечивает высокую надежность сварного шва, а также значительно увеличивает скорость работ.

Помимо перечисленных основных видов гидроизоляционных материалов встречаются различные штукатурные составы, защита при помощи гибких цементных мембран, штукатурно-цементных мембран, бентонитовых матов и металлических кессонов.

Выбор того или иного материала всегда должен осуществляться с учетом задач и особенностей конкретного объекта.

Гидроизоляционные материалы производства ТЕХНОНИКОЛЬ

ТЕХНОНИКОЛЬ производит широкий спектр гидроизоляционных материалов, применяемых при строительстве зданий и сооружений, мостов, дорог, тоннелей, путепроводов, паркингов, аэропортов, спортивных объектов.

Вся продукция производится на современных предприятиях, оснащенных инновационным оборудованием. Материалы компании соответствуют международным стандартам и требованиям. Контроль качества продукции интегрирован в процесс производства. Каждый этап, начиная от приема сырья и заканчивая выпуском готовой продукции, проходит многоступенчатый контроль. На заводах установлены системы, позволяющие проверять соответствие заданным параметрам производства в режиме онлайн. При малейшем отклонении от установленных параметров система автоматически останавливает линию, предотвращая выпуск брака.

Долговечность и высокая надежность – основные принципы, которыми руководствуется ТЕХНОНИКОЛЬ при производстве материалов.

Подробное описание всех видов продукции для гидроизоляции зданий и других объектов вы сможете найти в соответствующих разделах сайта. Каталог продукции, а также подробная информация о гидроизоляционных материалах ТЕХНОНИКОЛЬ представлена на нашем сайте:

 Мы предлагаем следующие гидроизоляционные материалы для защиты вашего дома:
— Техноэласт ЭМП 5.5;
— Техноэласт АЛЬФА;
— Техноэласт ГРИН;
— Техноэласт БАРЬЕР;
— Техноэласт ЭПП;
— ТЕХНОЭЛАСТМОСТ.

— Мастика кровельная ТЕХНОНИКОЛЬ №21 (Техномаст)
— Мастика гидроизоляционная ТЕХНОНИКОЛЬ №24 (МГТН)
— Мастика водоэмульсионная ТЕХНОНИКОЛЬ №33
— Мастика для кровельных и гидроизоляционных работ ТЕХНОНИКОЛЬ №31
— Кровельная мастика горячая ТЕХНОНИКОЛЬ №41 (Эврика)

Эта продукция подходит для гидроизоляции фундаментов и подвалов зданий.


---

Где купить?

Гидроизоляция конструкций, поверхности зданий и сооружений



Гидроизоляция зданий – это комплекс строительных работ, в результате которых все элементы сооружения получают необходимый уровень защиты от атмосферной влаги и грунтовых вод. Современные гидроизоляционные материалы позволяют защищать стены, фундамент, подвал, внутренние перекрытия и кровлю построек от избытка влаги. За счет этого удается избежать подтопления жилых и промышленных объектов, а также появления в помещениях сырости и плесени.

Гидроизоляции конструкций различных типов

Фундамент. Он является основанием любого здания и непосредственно контактирует с землей, поэтому его необходимо защитить от воды в первую очередь. Для снижения негативного воздействия, которое грунтовые воды и повышенная влажность почвы оказывают на фундамент, можно использовать практически любые изоляционные материалы. Ими обрабатывается внутренняя и внешняя поверхности основания.

Подвал. Для гидроизоляции подвала используются обмазочные материалы, создающие на его внешней и внутренней поверхности надежный водоотталкивающий слой. Если уровень грунтовых вод особенно высок в области фундамента, рекомендуется обработать несущие конструкции помещения с помощью инъекционных изолирующих составов.

Стены. Наружные и внутренние стены здания также должны быть надежно защищены от воды. Такая гидроизоляция конструкций позволит избежать появления плесени и сырости внутри помещений. С этой целью используются самые разные обмазочные материалы, приобрести которые можно в компании «Ингри».

Внутренние перекрытия. Полы и потолки также часто подвергаются воздействию влаги, которая проникает из смежных комнат с повышенной влажностью. Чтобы в помещениях не появилась плесень, необходимо произвести качественную гидроизоляцию поверхностей и стыков с использованием рулонных материалов и полимочевины.

Крыша. Изоляция крыши имеет особенную значимость: если подкровельное покрытие будет повреждено, вода может попасть внутрь здания и привести к разрушению отделочных материалов. Самый эффективный способ избежать подобных проблем – выполнить надежную гидроизоляцию конструкции полимочевиной. Этот материал создает особую бесшовную водонепроницаемую пленку на внешней поверхности крыши.

Материалы и технологии

Сегодня производители предлагают большой выбор качественных материалов, с помощью которых осуществляется гидроизоляция зданий. Каждый из них имеет свои особенности и преимущества. В основании классификации материалов для влагозащитной обработки объектов лежит способ их нанесения.

Напыляемые. К таким материалам относится полимочевина. Она изготавливается на основе продуктов реакции изоцианатных преполимеров и специальных аминов. Состав наносится на поверхность методом распыления и создает прочное эластичное покрытие без стыков и швов. Данный метод гидроизоляции сооружений прост в выполнении и максимально эффективен. Готовое покрытие получается прочным, износоустойчивым и долговечным.

Обмазочные. Сухие смеси для обмазочной защиты от влаги создаются на основе полимерных добавок и микроцемента. После приготовления они преобразуются в удобные для нанесения пластичные составы. Такими смесями обрабатываются различные поверхности: они наносятся в несколько слоев и после высыхания образуют прочное тонкое покрытие с выраженными влагоотталкивающими свойствами. Подобный тип изоляции надежно защищает постройки от пара и воды.

Инъекционные. Представляют собой специальные инъекционные растворы, которые изготавливаются на основе акрилатных и полиуретановых смол. Такие составы применяются для защиты фундаментов и стен, а также для ремонта существующей гидроизоляции. Чтобы создать прочный гидробарьер, специалисты вводят эти растворы внутрь конструкций с помощью насосов и пакеров. Данная технология позволяет заполнить все поры материала, вытеснив содержащуюся в них влагу наружу. Таким образом, структура конструкции становится полностью водонепроницаемой.

Рулонные. Материалы рулонного типа применяются при защите горизонтальных и вертикальных поверхностей из бетона, кирпича, металла и других материалов. Для крепления листов к элементам конструкции используются битумная мастика и синтетические смолы, которые выступают в качестве клея и надежно фиксируют изоляцию.

Гидроизоляция конструкций должна проводиться на этапе строительства здания. При выборе защитных материалов рекомендуется обращать внимание на надежность компании-производителя. Одним из ведущих поставщиков качественной и доступной гидроизоляционной продукции на российском рынке является компания «Ингри». В ее ассортименте представлено множество инъекционных растворов, сухих смесей, полимочевины и других изолирующих составов.

Требования к гидроизоляции сооружений

К подготовке поверхностей сооружений к гидроизоляции, а также к приготовлению специальных составов предъявляются требования, которые приведены в данной таблице.

Технические требования	Допустимые отклонения	Контроль
Предельные отклонения, допустимые для поверхности основания при проведении рулонной, мастичной или эмульсионной изоляции:		Измерительный контроль, технический осмотр. На каждые 70–100 м2 поверхности основания должно приходиться не менее 5 измерений. Аналогичный контроль проводится на участках меньшей площади в тех местах, которые можно проверить визуально.
на горизонтальной поверхности	5 %
на вертикальной поверхности	10 %
Толщина элементов конструкции (по сравнению с проектной)	10 %
Толщина грунтовки (мм):
грунтовка отвердевшей стяжки – 0,3	5 %
грунтовка стяжек в течение 4 ч с момента нанесения раствора – 0,6	10 %
Количество неровностей на поверхности площадью 4 м2	не более 2

*При нанесении полимочевины вышеперечисленные параметры отсутствуют, так как материал можно наносить на любого рода сухое основание.

Если поверхность основания влажная, допустимо нанесение грунтовки или изоляционных составов на водной основе. Другие материалы использовать не рекомендуется. При этом необходимо следить, чтобы вода, которая выступает на поверхности основания, не нарушала целостность покрытия.

Материалы, описанные в статье

Наружная гидроизоляция фундамента эксплуатируемого здания, цена в Москве

1 этап: подготовка поверхности

 1. Откопать фундамент по периметру здания.

 2. Очистить поверхности от любых загрязнений (грязи, масла, нефтепродуктов и т.д.).

 3. Удалить ослабленные и непрочные участки бетона до неповрежденной поверхности. При необходимости отремонтировать поверхность бетона одним из следующих материалов:
a. ЛАХТА® ремонтный состав базовый;
b. ЛАХТА® быстрый ремонт;
c. ЛАХТА® ремонтный состав тонкослойный;
d. ЛАХТА® ремонтный состав РС.

 4. Расшить холодные швы, места примыканий и трещины по всей длине на глубину не менее 30 мм и ширину не менее 20 мм.
Очистить поверхности полученных штроб.

2 этап: гидроизоляция штроб

 1. Поверхность штроб может быть как сухой, так и влажной.
Заполнить штробы раствором ЛАХТА® шовная гидроизоляция.
Уплотнить и загладить поверхность раствора.

3 этап: гидроизоляция наружных поверхностей

 1. На наружные поверхности из бетона нанести один из следующих гидроизоляционных материалов:
а. ЛАХТА® эластичная гидроизоляция двухкомпонентная;
b. СЛАВЯНКА® обмазочная гидроизоляция;
c. СЛАВЯНКА® жидкая резина однокомпонентная илидвухкомпонентная.

 2. На наружные поверхности из кирпича нанести один из следующих материалов:
а. ЛАХТА® штукатурная гидроизоляция;
b. ЛАХТА® эластичная гидроизоляция двухкомпонентная;
c. СЛАВЯНКА® обмазочная гидроизоляция;
d. СЛАВЯНКА® жидкая резина однокомпонентная илидвухкомпонентная.

Выбор материала определяется особенностями конструкции.

4 этап: обратная отсыпка

 1. Производить обратную отсыпку можно:
а. через 3 суток после окончания влажностной обработки поверхности в случае нанесения материалов ЛАХТА® .
b. через 1 сутки* после нанесения материалов СЛАВЯНКА®.

*) при нормальных условиях (температура окружающего воздуха +18 – +22°С)

ГИДРОИЗОЛЯЦИЯ ФУНДАМЕНТОВ

Вернуться на страницу «Грунты и фундаменты»

ГИДРОИЗОЛЯЦИЯ ФУНДАМЕНТОВ ЗДАНИЙ И СООРУЖЕНИЙ

Чтобы отвести атмосферные осадки от стен и фундаментов здания и защитить грунты основания от увлажнения выполняют отмостку. Отмостка – это неширокая полоса из плотных водонепроницаемых материалов (асфальтобетон),шириной не менее 0,5 м. Вдоль наружных стен здания укладывают отмостку с уклоном от здания 2 — 3%. Отмостку делают из слоя асфальтобетона 20 — 25 мм, уложенного по уплотненной щебеночной подготовке толщиной 100 — 150 мм.

Для защиты подземных конструкций от вредного воздействия грунтовых вод, талой и дождевой воды, которая проникает в почву, используют дренаж и гидроизоляцию.

Гидроизоляция бывает горизонтальная и вертикальная. Горизонтальную гидроизоляцию выполняют из двух слоев рубероида на битумной мастике или из слоя цементного раствора толщиной 20 — 30 мм. Вертикальную гидроизоляцию осуществляют покраской внешней поверхности стены фундамента, которая соприкасается с грунтом, горячим битумом или путем оклеивания ее двумя слоями рубероида.

Тип гидроизоляции зависит от влажности грунта: при сухих грунта можно ограничиться промазыванием горячим битумом за 2 раза, а при влажных грунтах, стены фундаментов оклеивают рулонными материалами. Особое внимание надо уделять обеспечению совместной работы вертикальной и горизонтальной гидроизоляции.Основное требование к горизонтальной гидроизоляции — ее непрерывность.

Гидроизоляцию подвалов устраивают независимо от наличия грунтовых вод. Уровень грунтовых вод (УГВ) определяет тип гидроизоляции. Если УГВ выше уровня пола, то внешнюю поверхность стены и полы покрывают рулонной гидроизоляцией на мастике, начиная от уровня, расположенного выше на 0,5 м от УГВ. Горизонтальные слои гидроизоляции подвала укладывают на слой бетонной подготовки толщиной не менее 100 мм. При агрессивных подземных водах, фундаменты выполняют из бетона на портландцементе. В зданиях без подвалов выполняют горизонтальную гидроизоляцию на 100 — 150 мм ниже перекрытия и на 150 — 250 мм выше отмостки или тротуара по толщине наружных и внутренних стен.

В зданиях с подвалами, если уровень грунтовых вод ниже пола подвала (рис. 1 в — г), горизонтальную гидроизоляцию стен здания выполняют на двух уровнях: на уровне подготовки под полом подвала и на 150 — 250 мм выше уровня отмостки. Вертикальную гидроизоляцию в этом случае выполняют путем обмазки горячим битумом за 2 раза наружной поверхности стены подвала, которая соприкасается с грунтом.

В здании с подвалом, если уровень грунтовых вод выше пола подвала (рис. 1. д), создается гидростатическое давление на пол снизу. В этом случае выполняют изоляцию пола и стен подвала — оклеечную изоляцию из двух — трех слоев рубероида на битумной мастике или других рулонных гидроизоляционных материалов.

Гидроизоляционный ковер располагают по бетонной подготовке, пропускают через стены подвала и заводят на поверхность наружных стен до высоты, превышающей возможный уровень грунтовых вод на 0,5 м. Изоляцию защищают стенкой толщиной ½ кирпича и глиняным замком из мятой жирной глины.

Рис. 1. Защита стен подвала от грунтовых вод:

а — общий вид;

б — конструктивная схема защиты при низком уровне грунтовых вод в зданиях без подвала;

в — тоже, при низком уровне грунтовых вод в зданиях с подвалом;

г — тоже, при высоком уровне грунтовых вод (до 0,2 м) в зданиях с подвалом;

д -тоже, при высоком уровне грунтовых вод (до 0,8 м) в зданиях с подвалом;

1 -стена; 2 — горизонтальная гидроизоляция; 3 — вертикальная гидроизоляция; 4 -фундамент ленточный; 5 — складка ковра (компенсатор) 6 – бетонная подготовка; 7 — глина; 8 — защитная кирпичная стена; 9 — пол подвала







Материалы и технологии выполнения гидроизоляции фундамента

Проконсультироваться

К одним из важнейших этапов строительства относится гидроизоляция фундамента дома, которая выполняется также и при ремонте возведенных сооружений. При выборе материала нужно обращать внимание на производителя и тип гидроизоляционных материалов.

Гидроизоляция фундамента подразделяется на проникающую и шовную:

• Проникающая – наилучшее решение для фундаментов домов, поскольку проявляет свои эксплуатационные свойства непосредственно в бетонных конструкциях. Впечатляет долговечность таких составов, служащих столько, сколько служит и бетонная конструкция. В числе достоинств: ремонтопригодность, простота монтажа, универсальность – возможность применения на любых этапах стройки или в готовых объектах. Благодаря проникающей изоляции повышается химическая устойчивость, сопротивление гидростатическому давлению жидкости, улучшаются эксплуатационные характеристики фундамента – морозостойкость и прочность. Обеспечивает защиту от грунтовых вод.
• Шовная. Важное значение при устройстве фундаментной гидроизоляции имеет обеспечение герметичности примыкающим швам, прерыванию бетонирования и прочим холодным швам. Стыки заполняются герметичным составом, не дающим усадки (не меняется объем при схватывании). К ним относится PENECRETE с комплексом проникающих изоляционных смесей PENETRON. Для герметизации деформационных швов с постоянным смещением, которые встречаются в конструкциях, применяют эластичные составы.

Гидроизоляция «Penetron» (Пенетрон)

Гидроизоляционные работы, выполненные при помощи системы «Penetron» (Пенетрон), обеспечивают надежную защиту подземным сооружениям, начиная с приямков и заканчивая ГЭС и АЭС.

Материалы «Пенетрон» успешно применяютися во многих странах мира. Сотни тысяч сооружений, фундаменты и основания от ГЭС до колодцев функционирует с гидроизоляцией «Penetron». Миллионам семей система Пенетрон позволила жить, трудиться и проводить досуг в комфортных, защищенных от влаги домах.

Преимущества системы Пенетрон

1. Удобная упаковка. Состав расфасован в герметичные ведра по 5, 10 и 25 кг. Это увеличивает срок хранения материала, упрощает его транспортировку. Тару можно использовать при заготовке материала и далее в быту.
2. Просто и удобно применять. Для работы с составом Пенетрон требуется минимум инструментов:
   • Жесткая щетка для зачистки поверхностей;
   • Устойчивые к химическим реагентам перчатки для приготовления смеси и работы с ней;
   • Кисть «макловица» для нанесения средства;
   • Отбойный молоток для расшивки стыков, трещин и зачеканивания швов Пенекритом.

Изоляция фундамента системой «Penetron» характеризуется высокой степенью проникновения из-за осмотического давления. Аналогичные средства такой глубиной проникновения не отличаются, как и уровнем защиты бетона, не считая «псевдо» проникающих и бронирующих средств. При повреждении бронирующей или рулонной изоляции влага проходит внутрь конструкции. А матрицу, сформированную Пенетроном, демонтировать можно только после технологической паузы.

Виды гидроизоляций и способы применения

Обмазочные гидроизоляции на цементной основе производятся в виде сухих смесей, которые необходимо наносить на очищенный бетон снаружи или изнутри. Пропитка водой бетонной конструкции не требуется.

Обмазочная гидроизоляция для защиты фундамента дома бывает:

• Битумная. Часто использовалась раньше, теперь – реже;
• Полимерная – модифицированная версия битумной;
• Цементно-полимерная – характеризуется бронирующими свойствами, не имеет проникающей способности.

Можно сделать гидроизоляцию фундамента дома, используя эти материалы, стоят они не дорого. Но у них есть ряд серьезных минусов:

1. Обмазочный гидроизоляционный барьер наносится тонким слоем, хорошо защищает конструкцию от влаги. Но при повреждении защитного слоя, утрачивает свои свойства.
2. Материалы работают лишь со стороны положительного давления, иначе говоря – «на прижим», поскольку у них отсутствует устойчивость к отрицательному давлению гидростатического типа.
3. Хотя битумные и полимерные материалы стоят дешево, но их монтаж обходится в немалую сумму и проводится высококвалифицированными мастерами.
4. Срок эксплуатации гораздо меньше, в отличие от проникающих материалов.

Результат применения обмазочной гидроизоляции

Тонкий слой обмазочной гидроизоляции обеспечивает защитные свойства, но при повреждении, такие свойства утрачиваются (в отличие от проникающих составов, действующих по всей глубине бетона). Стоимость проникающей гидроизоляции немного выше, чем рулонных или бронирующих материалов. Поэтому, учитывая все преимущества проникающих изоляций, в конечном итоге стоимость 1 кв м такого материала будет ниже, чем при нанесении обмазочной или бронирующей гидроизоляции.

Обмазочную гидроизоляцию фундамента рекомендуется использовать при положительном гидростатическом давлении воды. При эксплуатации фундаментной конструкции отрицательное давление действует постоянно. Поэтому устройство обмазочной гидроизоляции для дома не целесообразно, поскольку отрицательное гидростатическое давление в дальнейшем сорвет тонкий барьер.

Цена вопроса

Компания ООО «Базис-Про» предлагает услуги по устройству гидроизоляции фундаментов зданий и сооружений. Специалист проводит оценку состояния конструкции, наличия дефектных участков с целью определения типа и количества материала. Расход смеси зависит также от типа поверхности.

Примерную стоимость работ можно узнать у нашего менеджера. На формирование цены изоляции фундамента дома или прочих подземных сооружений влияет расположение объектов. Общая стоимость работ зимой будет несколько выше, поскольку в холодное время года потребуются дополнительные затраты на поддержание тепла.

Заинтересовались? Звоните!

Вертикальная и горизонтальная гидроизоляция фундамента

Оглавление:

Общая информация

Подробнее про вертикальную гидроизоляцию

Подробнее про горизонтальную гидроизоляцию

Основные отличия горизонтальной и вертикальной гидроизоляции

Общая информация

При строительстве дома или нежилого коммерческого здания следует позаботиться о его гидроизоляции. Этот процесс подразумевает под собой защиту фундамента, пола, стен и крыши от проникновения воды. Проникновение влаги внутрь помещения оказывает пагубное влияние на все конструкции здания и здоровье находящихся в нем людей. Качественно выполненные гидроизоляционные работы гарантируют длительное время эксплуатации строения, а также благоприятный микроклимат внутри. В процессе проведения данных работ следует придерживаться определенных правил и использовать только качественные современные материалы.

При выполнении вертикальной и горизонтальной гидроизоляции применяют различные технологические приемы и материалы. Ниже подробнее о каждой из них.

Вертикальная гидроизоляция

Используется на вертикальных поверхностях фундамента или стен дома уже после постройки. Защищает помещение от капиллярной влаги, талых, дождевых и грунтовых вод.

С помощью вертикальной гидроизоляции обеспечивается защита боковых стен фундамента и подвала от грунтовых вод, которые могут быть в непосредственной близости от строения. В зависимости от материалов, применяемых для её обустройства различают: битумную, рулонную, штукатурную, экранную и гидроизоляцию жидкой резиной.

Материалы:

1. Битумная – битумные смеси это одни из самых простых, легких и малозатратных материалов для обеспечения вертикальной гидрозащиты. Для нанесения этих веществ используются валики, кисти, пульверизаторы. Битумные мастики бывают холодными и горячими. Холодные можно использовать в готовом виде, горячие используются в смесях. Лучше, если слоев будет несколько, т.к. обычно битумная защита рассчитала на 5 лет, далее она может растрескаться и пропускать влагу. Битумно-полимерные мастики могут существенно улучшить ситуацию.
2. Рулонная – рубероид применяется как дополнительная защита поверх битумной изоляции. Совместно с битумной обеспечивает качественную долговременную защиту строения (до полувека).
3. Штукатурная – с помощью нанесения специальной водостойкой шпатлевки можно выполнить штукатурную гидроизоляцию. Но использование этого одного материала само по себе неэффективно, в шпатлевку следует добавлять специальные водоотталкивающие вещества. Недостатком является то, что со временем могут появиться трещины.
4. Гидроизоляция жидкой резиной – равномерно распыляя её распылителем (или кистью, щеткой, валиком) по всей площади основания здания, она создает хороший защитный слой от попадания влаги в фундамент и стены. Наносить её нужно в один слой. Такая защита долговечна, но материал достаточно недешевый.
5. Экранная – противостоят лучше всего грунтовым и напорным водам бентонитовые глиняные маты. Самый простой способ, основанный на свойствах глины не пропускать через себя влагу. Такие маты крепятся к стенам основания дома, но используется такой способ в основном для нежилых зданий.

Горизонтальная гидроизоляция

Используется в местах, где необходима защита от подъема влаги вверх по стенам или капиллярного подсоса воды в коттеджах, банях, дачных домиках и т.д. Применяется как внутри, так и снаружи здания.

Горизонтальная гидроизоляция более эффективна, чем вертикальная. Даже если вы воспользовались водостойкими добавками при строительстве фундамента дома, это не защитит вас в полной мере от попадания влаги внутрь стен. Замерзание влаги приводит к повреждениям и разрушениям конструкции. Горизонтальную гидроизоляцию фундамента здания следует предусмотреть заранее, еще на этапе строительства дома, до начала возведения стен. Эта процедура представляет собой отделение части основания стены, находящейся в земле от её наземной части. Она выполняется с помощью рулонных материалов, пропитки или инъекций. Последние два вида работ можно выполнять уже непосредственно в процессе эксплуатации строения.

Материалы:

1. Пропитки – для выполнения используется цементно-песчаный раствор с добавлением вещества, которое улучшает водостойкие свойства бетона. Основными материалами выступают битумные и полимерные составы.
2. Проникающую гидроизоляцию выполняют при помощи цементных растворов с активными химическими веществами в их составе. Когда они попадают на бетон, то превращаются в кристаллы, которые и представляют собой водоотталкивающий слой. Он защищает не только от воздействия влаги, но и различных агрессивных химических веществ и эрозии.
3. Инъекционную гидроизоляцию производят уже на этапе эксплуатации здания. С помощью «инъекций» через специально просверленные отверстия пористый бетон насыщается специальными водозащитными веществами, образующими защитный слой внутри основания строения.

Основные различия вертикальной и горизонтальной гидроизоляции

Горизонтальная является недорогим способом защиты фундамента и стен здания от воды и влаги, при котором происходит блокировка капилляров бетона и стены становятся водоустойчивыми. Специальные материалы, использующиеся в процессе работ, препятствуют проникновению влаги внутрь стен, а значит, помещение будет защищено от сырости, грибка, плесени, а его обитатели – от проблем со здоровьем.

Вертикальная – защищает стены дома от попадания влаги внутрь, но не может в полной мере препятствовать подъему воды по высоте стен, а значит и распространению грибка. Поэтому для наилучшей защиты здания желательно использовать оба метода.

Гидроизоляция бетона — Гидроизоляция бетонных оснований

W. R. MEADOWS

Помимо сгорания, худшее, что может случиться с жилым строением, — это проблема с фундаментом. Фундамент — это буквально то, на чем построен дом, что удерживает здание там, где оно было построено, передавая статические и временные нагрузки на землю.

Источником подавляющего большинства проблем с фундаментом является вода. Влажный грунт под фундаментом может разбухнуть или потерять прочность.

Магазин гидроизоляционных материалов и пароизоляции, предназначенных для защиты вашего фундамента.

И это только первая причина, чтобы фундамент оставался сухим. Кроме того, есть небольшая проблема с влажными влажными подвалами и подпольями, которые могут размножать плесень и делать внутренние пространства под землей в целом неприятными. Проблема в том, что обычный бетон не является водонепроницаемым. Несмотря на то, что он не имеет трещин (и какой бетон не имеет трещин?), Он обычно не пропускает жидкую воду, но водяной пар может проникать довольно легко.Отвод воды от бетонного фундамента и предотвращение ее прохождения через бетон имеют важное значение для успешной конструкции.

Информация о гидроизоляции фундамента

Таким образом, достижение нашей цели — слить всю воду и обеспечить сухое внутреннее пространство ниже уровня земли — может быть относительно простым или достаточно сложным в зависимости от географического положения, климата, топографии, состояния почвы / грунтовых вод и глубины фундамента. Любая система состоит из трех компонентов, предотвращающих попадание воды.Это снизу вверх:

• Слив для отвода воды от дна фундамента
• Обработка стен для предотвращения проникновения влаги через стену и отвода воды в канализацию
• Обработка поверхности земли рядом со зданием для отвода поверхностных вод

И помните, что, поскольку это будет в основном под землей, когда здание будет завершено, сделать все правильно с первого раза очень важно, потому что возвращение, чтобы исправить это, — дорогостоящее мероприятие. Негерметичный фундамент в жилом доме может повредить отделку и мебель, даже саму конструкцию. В коммерческом здании вода может вывести из строя дорогостоящее оборудование и нарушить жизненно важную работу. Все это приводит к потере денег, потере времени, недовольству клиентов и иногда судебным разбирательствам.

КАК ЗАЩИТИТЬ ФУНДАМЕНТ

Планирование и планирование гидроизоляции бетона

Оставьте значительное время на плаву для гидроизоляции. Если вы пользуетесь услугами субподрядчика по гидроизоляции, знайте, что хорошие гидроизоляционные материалы могут пользоваться большим спросом в разгар сезона.Дождь также может задержать гидроизоляционные работы.

Заблаговременно спланируйте расположение гидроизоляции. На высотах плана, вероятно, будет видна линия финишной отметки на фундаментных стенах, но при необходимости эти линии следует согласовать с архитектором. Вам не нужна черная липкая гидроизоляция, показывающая выше уровня качества. Следите за изменениями в уровне оценок. Линия гидроизоляции по убыванию по диагонали от одного уровня к другому не будет работать, если архитектор решил обработать изменения с подпорной стенкой.

Советы по строительству

В идеале, вы должны разметить линии разметки мелком или мелом, особенно на сложном фундаменте разной толщины. На простом фундаменте было бы безопасно просто проинструктировать гидроизолятора держать свою работу на расстоянии нескольких дюймов от верха фундамента. Мне нравится видеть гидроизоляцию как можно ближе к качеству отделки, но в любом случае не ниже 6 дюймов. Не оставляйте незащищенными отверстия для стяжки ниже уровня земли. Заранее продумайте, что вы собираетесь делать с окнами и переборками подвала, фундаментом крыльца и пересекающимися стенами, которые не нужно гидроизолировать.

Решая, какие стены должны быть гидроизолированы, следуйте этому основному правилу: гидроизоляция любой фундаментной стены, у которой есть земля с одной стороны и полезное пространство с другой, включая пространства для лазания. Продлите гидроизоляцию как минимум на 12 дюймов на пересекающиеся стены, которые не нужно гидроизолировать. Вы можете продолжить гидроизоляцию на других стенах, если это очень влажный участок. Известно, что в экстремальных условиях вода проходит через шпоночный паз вдоль основания в занимаемое пространство. В случае сомнений проконсультируйтесь с архитектором.

Посмотрите в документации производителей гидроизоляции ограничения по температуре. Если вы работаете с материалом на основе растворителя, вы, вероятно, сможете нанести гидроизоляцию в холодный день. Но будьте осторожны, если ваш материал на водной основе. Нижний предел для некоторых продуктов составляет 40F.

Рекомендуемые товары

Время отверждения гидроизоляции

Аналогичным образом проверьте требования производителя относительно времени выдержки бетона. Для каждой известной мне листовой мембраны бетон должен быть выдержан не менее семи дней перед нанесением мембраны, а иногда и дольше.Это потому, что бетон будет сохнуть еще долго после заливки. Выходящий из бетона водяной пар может препятствовать склеиванию гидроизоляционного материала. Время отверждения бетона для жидких мембран также значительно различается. Некоторым требуется 14 дней или дольше. Другие можно применять сразу после удаления форм.

Защитная гидроизоляция на месте

Большинство гидроизоляционных систем нуждаются в защите во время засыпки. У некоторых производителей для этого есть собственная плата защиты.Дренажный коврик или изоляция также могут выполнять функции защитной доски. Недорогая плита из пенополистирола толщиной 1 дюйм отлично работает в качестве основного защитного покрытия. Однако у одного производителя есть защитная плата, которая одновременно выполняет функции изоляции, защитной панели и дренажной среды.

При приклеивании защитной плиты обязательно используйте клей, совместимый с гидроизоляционной мембраной. Я видел, как некоторые клеи разъедают гидроизоляционный материал. Помимо обеспечения защиты во время засыпки, вы должны защитить проводимые гидроизоляционные работы от повреждений другими рабочими и профессионалами. Не позволяйте работникам перемещаться по обнаженным мембранам на опорах, настилах или других горизонтальных поверхностях. Не ожидайте, что другие будут так же восприимчивы к важности гидроизоляции, как вы.

Безопасность гидроизоляции

Гидроизоляция ниже уровня грунта может быть опасной. Из-за опасностей, как правило, никому не рекомендуется использовать водонепроницаемость в одиночку. Если вы пользуетесь услугами субподрядчика по гидроизоляции, убедитесь, что рабочие соблюдают письменную программу безопасности и требования оповещения об опасности.Держите других работников подальше от рабочей зоны гидроизоляции.

Когда вы научитесь работать с гидроизоляционными материалами, вы сможете хорошо провести время, не жертвуя безопасностью. Вот некоторые основные проблемы безопасности, связанные с гидроизоляцией.

Легковоспламеняющиеся материалы: Многие гидроизоляционные материалы изготавливаются на основе растворителей. Держите огонь, дымящиеся материалы, сварочные работы, резаки и другие источники воспламенения вдали от зоны воздействия.

Опасность при дыхании: Используйте респиратор, рекомендованный производителем, особенно с материалами на основе растворителей.В закрытом помещении вам может понадобиться респиратор с подачей воздуха. Не успокаивайтесь на этом. Пары растворителя смертельно опасны, а большая площадь поверхности недавно нанесенного материала может выделять много пара. Пары обычно тяжелее воздуха, поэтому они имеют тенденцию скапливаться в затонувших местах, например при котловане фундамента.

Травмы кожи: Гидроизоляционные материалы могут содержать всевозможные химические вещества, которые могут нанести вред вашей коже. При необходимости надевайте защитную одежду и перчатки. При очистке инструментов в растворителе надевайте химически стойкие перчатки.

Опасности инъекции: Примите меры предосторожности при работе с распылительным оборудованием или рядом с ним. Безвоздушный распылитель высокого давления может впрыскивать токсичные химические вещества прямо в кровоток.

Травмы глаз При необходимости носите защитные очки или защитные очки, особенно при работе с жидкостями.

ПРОЦЕДУРА ПОДГОТОВКИ ПОВЕРХНОСТИ

Не экономьте на подготовке поверхности. Вы должны сделать фундаментную стену и основание чистыми, без рыхлого материала и достаточно гладкими.Сделайте все возможное заранее: как только вы начнете гидроизоляцию, ритм имеет решающее значение, и вам не нужно останавливаться, чтобы соскрести бетон с основания или разорвать анкерную стяжку.

Гидроизоляционные материалы не предназначены для закрытия больших пустот или сот. Вам нужно будет заполнить их, желательно безусадочной жидкостью или хорошим цементным раствором. Возможно, вы сможете заделать отверстия для стяжки или меньшие пустоты мастикой. Ознакомьтесь с инструкциями производителя, чтобы убедиться, что любой материал, который вы используете для исправления, совместим с гидроизоляционным продуктом.

Гидроизоляция любит чистую стену. Вот что я рекомендую для процедуры подготовки поверхности:

Обследуйте всю поверхность, подлежащую гидроизоляции. Определите особые проблемы, такие как вода на опорах, бетонные опалубки не сняты, опоры не выкопаны, а проходы труб не подготовлены. Немедленно поработайте над этими проблемами, особенно если за эти области отвечает другая сделка.

Высушите все опоры. Для этого подойдет большая пропановая горелка с 20-фунтовым баллоном.В случае луж сметите стоячую воду веником, а затем высушите влажное место с помощью горелки.

Удалить стяжки бетонной формы. Если есть галстук нестандартной формы, который не был выровнен должным образом и не ломается заподлицо, отрежьте его резаком или сабельной пилой. Разорвите связи формы и на внутренней стороне фундамента. Другой гидроизолятор однажды сказал мне, что на одной из своих работ генеральный подрядчик послал рабочего после того, как была нанесена гидроизоляция, чтобы разорвать связи на внутренней стороне фундамента.Рабочий решил, что будет проще просто забить галстуки обратно в стену. Каждый из них пробил гидроизоляционную мембрану с другой стороны, которая уже была засыпана.

Удалите лишний и рыхлый материал со стен и опор. Для этого подойдет ледокол с длинной ручкой. Некоторые производители гидроизоляции потребуют от вас машинной шлифовки любых выступов или выступов перед нанесением их продуктов. Также хорошо иметь под рукой кирпичный молоток. Обратите особое внимание на опору.Нередко при заливке стены на фундаменте образуются лужи застывшей жижи. Этот материал не обладает полной прочностью бетона, он не сцепляется с основанием и должен легко соскабливаться.

Подметать стены и особенно опоры. Они не должны быть достаточно чистыми, чтобы от них можно было есть, но они не должны оставлять пленки пыли или грязи. Гидроизоляционные материалы не прилипают к грязной поверхности. Не допускайте на территорию других профессий и рабочих. Помимо угроз безопасности, другие рабочие, как правило, не обращают внимания на то, что делают гидроизоляционные материалы.Много раз я чистил опору, только чтобы увидеть, как рабочий в грязных сапогах шагает по всей ее длине, оставляя следы на всем пути.

Позаботьтесь о наложении заплат или заполнении. Залейте раствор вокруг отверстий и следуйте всем остальным инструкциям производителя гидроизоляции, действующим на этом этапе.

Благодарность: Части этого раздела были перепечатаны из мартовского выпуска журнала Light Construction за 1995 год с разрешения издателя, Builderburg Partners Ltd., Ричмонд, Вт.

Гидроизоляция фундаментов жилых домов | Журнал Concrete Construction

Джо Насвик Прежде чем мембрана высохнет, к ней приклеивается защитная плита. Здесь показана 1/4-дюймовая защитная пластина, которая требуется местным властям. Но защитные плиты могут быть толщиной до 2 дюймов и могут включать системы отвода воды для снятия гидростатического давления на мембрану.

Тридцать лет назад большинство жилых фундаментов были «гидроизолированы» асфальтосодержащим продуктом на основе растворителя, который либо распыляли, либо наносили вручную. Иногда установщики добавляли стекловолокно, чтобы материал не растрескивался и со временем не растрескался. Но на самом деле эти материалы не являлись гидроизоляцией фундамента, они защищали его от влаги и сегодня редко используются. Однако асфальт все еще используется в производстве нескольких различных продуктов, используемых для гидроизоляции фундаментов.

Термины «гидроизоляция» и «гидроизоляция» иногда используются как синонимы, но они не означают одно и то же. Эти асфальтовые материалы 30-летней давности защищали стены от влаги, потому что они только препятствовали проникновению водяного пара в бетон.Гидроизоляционные материалы препятствуют проникновению как жидкой воды, так и водяного пара. Сегодня предпочтение отдается гидроизоляционным материалам.

Типы гидроизоляционных материалов

Сегодня на удивление мало настоящих гидроизоляционных материалов. Они либо наносятся распылением, либо представляют собой листовые изделия, которые крепятся механически или с помощью клея. Основные материалы включают:

Асфальтовая эмульсия на основе растворителя. Может наноситься распылением или ручным шпателем.Обычно его нагревают для получения распыляемой жидкости. Иногда его смешивают со стекловолокном, чтобы обеспечить сопротивление растрескиванию и усадке. Когда-то этот материал был любимым продуктом, но сегодня он используется редко.

Асфальт прорезиненный. Сегодня это наиболее часто используемый материал, который продается либо в виде распыляемого материала, либо в виде листового материала «отслаивание и приклеивание» (клей на листе приклеивает его к стене фундамента). Обычно на открытой стороне имеется тонкая пленка из полиэтилена или поливинилхлорида (ПВХ) для удобства использования.Как распыляемая, так и листовая версии чувствительны к ультрафиолетовому свету, поэтому их необходимо накрывать и защищать от воздействия солнечных лучей. Распыляемая версия преимущественно на водной основе, что делает ее более безопасной в использовании, но также подвержена замораживанию, прежде чем она застынет. Обычно этот материал устанавливается в течение пары дней после снятия формы. Толщина высушенной мембраны обычно составляет 40 мил.

Резина. Это напыляемый материал из синтетического полимера, смешанного с растворителем.Он чувствителен к УФ-излучению и может быть установлен уже через три дня после заливки фундаментной стены. Поскольку это продукт на основе растворителя, его можно наносить при температурах до 17 ° F. Установщики обычно распыляют от 60 до 80 мил материала, чтобы закончить с сухим покрытием 40 мил.

Полиэтилен. Полиэтилен используется при производстве систем листовых мембран. Производитель Cosella-Dörken, Бимсвилл, Онтарио, Канада, выпускает свою продукцию в виде трехслойного листа. Два внешних слоя представляют собой первичный полиэтилен высокой плотности, а средний слой — это переработанный полиэтилен для создания листа толщиной 24 мил — переработанное содержимое позволяет им продавать его как экологически чистый или «зеленый» продукт. Полиэтилен также чувствителен к УФ-излучению, поэтому для защиты во время строительства используются дополнительные компоненты.

Бентонит. Бентонитовая глина — это добытый материал, который превращается в густой гель и расширяется при намокании, предотвращая движение воды. Однако это не ограничивает движение водяного пара. Глина обычно помещается между двумя слоями ткани или геотекстиля. Этот продукт широко используется для гидроизоляции фундаментных стен в США, особенно для коммерческого строительства.

Компоненты защиты. Существуют три общих условия, при которых требуется покрытие гидроизоляционных мембран: защита их от повреждений в результате засыпки, изоляция подвалов с целью экономии энергии и обеспечение отвода воды от мембраны. В северных странах с морозным / оттаявшим климатом большинство местных норм и правил теперь требует, чтобы фундамент был изолирован либо внутри, либо снаружи стен фундамента. По экономическим причинам изоляция обычно размещается между засыпкой и мембраной. В местных нормах и правилах также указывается значение R или требуемая теплота сгорания. Для большинства применений требованиям удовлетворяют изоляционные плиты из вспененного или экструдированного полистирола или стекловолокна толщиной 1 или 2 дюйма.

Системный подход

Грунт с высоким содержанием воды создает значительное гидростатическое давление на стены фундамента, увеличивая риск утечки — вода под давлением может проникать через мельчайшие отверстия. Поэтому рекомендуется подход «пояс и подтяжки»: обеспечьте водонепроницаемую мембрану и дренаж рядом с мембраной, позволяя воде свободно перемещаться к дренажу по периметру, расположенному рядом с основанием.Это устраняет давление воды на мембрану.

Более плотное строительство домов с целью экономии энергии увеличивает проблемы образования плесени и грибка, поскольку внутри ограждающей конструкции здания повышается относительная влажность. Таким образом, более важна полная система управления водой. Основные элементы хорошей системы:

• Дренажные трубы у основания. Внутри и снаружи фундамента должен быть слив. Если эти стоки не могут отводить воду от здания под действием силы тяжести, обе линии следует направить к отстойнику.Установите вокруг дренажных труб камень или гравий, обернутый геотекстильной тканью, чтобы вода всегда могла быстро стекать в дренаж. Интересным продуктом, заменяющим водосточные трубы, а также служащим формой для основания, является Form-a-Drain от Certain Teed. Также важна резервная система для отстойников на случай отключения электричества.
• Гидроизоляционные (не гидроизоляционные) мембраны снаружи фундаментной стены. Большинство мембран подвержены УФ-излучению, поэтому надземные мембраны должны быть защищены от солнечного света.
• Дренажные изделия размещаются рядом с мембраной напротив внешней поверхности стены для снятия гидростатического давления и ограничения движения на морозе зимой.
• Пароизоляция, расположенная под плитами перекрытия, которые плотно прилегают к подошве или основанию фундаментной стены, чтобы водяной пар и газ радон не могли попасть внутрь ограждения. Некоторые установки огибают фундамент, прикрепляя мембрану к пароизоляции под плитой перекрытия с внутренней стороны и к водонепроницаемой мембране с внешней стороны фундамента.
• Обработка почвы таким образом, чтобы дождь и вода с ландшафта уходили от вашего дома.

Установка распыляемых мембран

Распыляемые мембраны не требуют отверждения бетона перед укладкой. Большинство применений происходит примерно через три дня после укладки бетона, но их нельзя наносить на мокрые стены. Van Wyks, Уолдо, Висконсин, компания по строительству бетонных конструкций, которая устанавливает от 500 до 600 фундаментов домов в год. Также они устанавливают собственную гидроизоляцию фундамента.Хэппи Арпке, генеральный директор, говорит, что они используют модифицированный асфальтно-каучуковый продукт Tremco. «Это материал на водной основе, который необходимо нагреть примерно до 120 ° F для правильного распыления. Если фундаментная стена мокрая, нанесение может стать разбавленным, а если сразу после распыления пойдет дождь, продукт может смыться со стены ». Он добавляет, что их можно устанавливать при температурах до 20 ° F. «После этого возникает вопрос, застынет ли он или замерзнет».

Распыляемые мембранные системы требуют некоторой подготовки к фундаментной стене.Президент EPRO, Уичито, Канзас, Дэйв Полк говорит, что они рекомендуют залатать соты, пустоты и каменные карманы. Стены также должны быть достаточно ровными. «Плавники», оставшиеся от швов опалубки, необходимо загладить. Полк говорит, что сейчас больше опасений вызывает опрыскивание горизонтальной поверхности основания, поэтому эта область должна быть чистой и сухой.

Джо Насвик Westside Rub-R-Wall, Naperville, Ill., Устанавливает свою напыляемую резиновую водонепроницаемую мембрану. Большинство мембран, устанавливаемых на фундаменты жилых домов, распыляются.Установка выполняется быстро и требует меньше труда, чем другие системы.

Майк Кобб, генеральный менеджер Rub-R-Wall из Огайо, Дублин, Огайо, является подрядчиком по установке гидроизоляции. Он говорит, что они могут перекрыть трещины или дефекты размером 1/16 дюйма и менее. Но бетонные подрядчики, как правило, несут ответственность за дефекты размером ¼ дюйма и более. «Это оставляет серую зону с точки зрения ответственности», — говорит он. «И пустоты шириной 1/8 дюйма встречаются довольно часто».

Установка защиты поверх мембраны стала стандартной практикой.Когда местные нормы требуют изоляции, она становится частью защиты. Иногда в защитный щит включаются системы отвода воды. Плиты можно прикрепить, поместив их на неотвержденную мембрану, распылив клей на мембрану или поместив защиту на мембрану и удерживая ее на месте с помощью материала обратной засыпки.

Установка листовых мембран

Корбетт говорит, что подрядчики, у которых нет оборудования для распыления, часто устанавливают листовые мембраны.Продукты «Peel and Stick» позволяют легко это сделать, и их преимущество состоит в том, что они обеспечивают очень постоянную толщину в мил. И, как напыленные мембраны, они обычно доходят до внешнего края основания. Рабочие часто добавляют мастику или герметик в места, где заканчивается мембрана.

Работая по принципу, что полная мембранная система должна начинаться с устранения гидростатического давления, Cosella Dörken производит свой продукт с ямочками на поверхности с обеих сторон мембраны. Это обеспечивает прослойку воздуха между фундаментной стеной и мембраной, которая позволяет водяному пару выходить из бетона.Геотекстильная ткань с другой стороны позволяет воде проходить в пространство с ямочками и стекать в слив, расположенный рядом с основанием. Внизу стены мембрана выходит за край фундамента, чтобы пересечение основания и стены оставалось сухим.

Инвестиции в гидроизоляцию

Маркетинг — это часто «продажа шипящих продуктов». Покупатели жилья часто выбирают те удобства, которые им видны. Например, они предпочтут купить дом с гранитными кухонными столешницами, чем тратить деньги на лучшую изоляцию или гидроизоляцию. Однако после того, как они переезжают и начинают жить с проблемами, возникают жалобы и судебные иски против подрядчиков и строителей. Но потребность в экономии энергии толкает нас в новую эпоху. Сквозные сквозняки, которые перемещают наружный воздух прямо через дом, больше не приемлемы, но строительство герметичных домов представляет новые проблемы. Контроль движения воды за пределами здания и водяного пара внутри (и точек росы на поверхностях стен) снижает рост плесени и должен рассматриваться как удобство, стоящее больше, чем эта столешница.Рассмотрим водонепроницаемую оболочку, которая включает плиту на ровном полу, опоры и фундаментную стену, и используйте продукты, которые ограничивают гидростатическое давление, отводя воду от здания.

Следует ли устанавливать листовую или распыляемую мембрану?

Джим Корбетт, региональный менеджер Carlisle Coatings and Waterproofing, Wyle, Texas, говорит: «Распыление водонепроницаемых мембран происходит очень быстро и требует меньше труда. Но когда у вас нет оборудования для распыления, вы устанавливаете листовые мембраны.«Между системами нет разницы в качестве; они оба обеспечивают адекватную защиту с течением времени.

Большинство распылительных мембран рекламируют, что они могут перекрывать трещины и дефекты толщиной 1/16 дюйма. Это не проблема для листового проката, но подготовка поверхности для удаления выступов, чтобы листы не прокололи, важна. При установке листовых изделий с клеевым покрытием бетонные поверхности должны быть достаточно чистыми и сухими для хорошей адгезии.

Фундамент гидроизоляции

Фундаментный герметик

Вы действительно не можете быть слишком осторожными, когда начинаете строить новый дом.Существует так много ловушек с временной задержкой, которые могут сработать на вас через месяцы или годы после того, как вы переедете. Многие люди, как правило, шокируют простую задачу гидроизоляции системы фундамента. Я слышу вас сейчас: « Тим, мой строитель сделал мой фундамент гидроизоляционным. » Ну, хотите верьте, хотите нет, во многих случаях это неправда.

В чем разница между гидроизоляцией и гидроизоляцией?

Да, ваш строитель уже нанес или планирует распылить черную жидкость на ваш фундамент.Он может даже назвать это гидроизоляцией. Но факт в том, что этот продукт может быть просто гидроизоляционным. Между гидроизоляцией и гидроизоляцией есть существенная разница. Поскольку форма модного слова теперь такая же громкая, как стук колес по рельсам L, вам нужно убедиться, что влага из почвы не может проникнуть в ваши новые стены подвала.

Что вызывает этот запах плесени в старом подвале?

Возможно, лучший способ начать — это вернуться в подвал старого дома.Наверняка вы можете вспомнить этот запах, этот сырый, заплесневелый запах старого подвала. Вы чувствовали запах плесени, и ее рост подпитывался постоянным потоком влаги из почвы через незащищенные стены и бетонную плиту, по которой вы шли. Много лет назад строители не наносили на фундамент регулярно даже простой слой смолы. У них не было доступа к большим листам пластика, которые помогают замедлить перенос водяного пара из почвы через бетонные плиты.

Эта система подключается к сливной плитке.Это отличное гидроизоляционное решение. Я бы добавил больше гравия, и что бы ни говорили люди из MS Delta, я бы засыпал гравий футом или более соломы. Авторские права 2018 Тим Картер

И поверьте, водяной пар легко проходит через бетон. Конечно, он не переносится с такой скоростью, как, возможно, бумага или ткань, но он перемещается в среду с более низким давлением пара. Жидкая вода может впитаться в бетон. Наверняка вы раньше видели влажные участки бетона. Доказательство этого несложно, так как высолы являются ярким примером движения воды.Вода попадает в бетон, растворяет соли, а затем движется к вашему подвалу. Оказавшись на поверхности бетонной стены, жидкая вода испаряется, оставляя солевые отложения.

---

Предотвратите намокание подвалов с помощью этого Контрольного списка гидроизоляции подвала, чтобы нанять хорошего профессионала. Я предлагаю 100% гарантию возврата денег.

---

Чтобы вода и водяной пар навсегда не попадали в фундаментные стены, необходимо их гидроизолировать. Существует множество систем, которые делают это, но я предпочитаю системы напыления, которые закрывают поры бетона.Но ни на минуту не путайте гидроизоляцию с гидроизоляцией.

Гидроизоляция — это недорогой способ соответствовать минимальным требованиям строительных норм и правил. Обычное оружие выбора для гидроизоляции — это простой горячий жидкий асфальт, распыляемый на бетон. Жидкий асфальт — отличный гидроизоляционный материал, но сам по себе он не является гидроизоляционной системой.

Вам нужно проверить местные строительные нормы и правила?

И пока мы говорим о коде, вот одна из ловушек. Все местные строительные нормы и правила могут отличаться, но большинство утверждает, что незаконченные жилые помещения в подвале просто должны быть защищены от влаги. Но что произойдет, если вы знаете, что собираетесь достроить подвал примерно через год после переезда? Ответ заключается в том, чтобы сделать фундамент гидроизоляционным, чтобы обеспечить такую ​​возможность, и чтобы подвал действительно оставался сухим, даже если он остается незаконченным.

Какой метод гидроизоляции хороший?

Метод гидроизоляции, который я использовал в собственном доме, все еще доступен.

В то время он назывался Tuff-n-Dri, и впервые его разработала компания Owens-Corning. Впоследствии они продали этот бизнес-сегмент компании Tremco.

Это смесь горячего асфальта и резины. Покрытие в итоге становится толщиной около одной восьмой дюйма или даже толще. В горячую жидкость помещается специальная изолирующая панель, которая помогает защитить покрытие от повреждений при засыпке, а также действует как изолятор и дренажная плоскость. Каучук в смеси придает покрытию эластичность, поэтому, если основание треснет, покрытие растягивается по трещине, обеспечивая защиту.

Гидроизоляционные составы этого не могут. Если фундаментная стена треснет, и в большинстве из них со временем появятся крошечные усадочные трещины, вода может легко пройти в ваш подвал. Также лучше сделать водонепроницаемым снаружи, чем пытаться остановить воду, когда она уже проникла в ваш подвал. Потратьте деньги сейчас и сделайте гидроизоляцию перед засыпкой застройщика.

За эти годы я видел много разных вариантов написания высолов. Вот мой растущий список: шипучие, шипучие, шипучие, шипучие, выцветание, выцветание, цветение, цветение, цветение, цветение, цветение и цветение.

Колонка NH058

Гидроизоляция фундамента — Гидроизоляция стен фундамента

Крайне важно правильно и с первого раза уложить гидроизоляцию фундамента. Ретроспективно исправить какие-либо проблемы сложно, но это возможно. Вы хотите дать себе и домовладельцу уверенность в том, что их подвал будет водонепроницаемым на десятилетия вперед.

В этой статье представлены компоненты системы гидроизоляции фундамента, а затем даны пошаговые инструкции по гидроизоляции стен фундамента.

Что такое гидроизоляция фундамента?

Гидроизоляция фундамента — это процесс предотвращения попадания воды в подвал извне. Он включает в себя установку системы, которая может предотвратить попадание воды в конструкцию, а также эффективно справляться с гидростатическим давлением.

Вам необходима гидроизоляционная система, которая удерживает воду подальше от ваших стен, но также позволяет воде безопасно стекать. Доступно несколько вариантов гидроизоляции фундамента с различными системами и сопутствующими продуктами.Чтобы удовлетворить требования страховых компаний, необходимо совместить два метода гидроизоляции, чтобы обеспечить полную защиту. Подробнее об этом позже.

Что такое фундаментная стена?

Для начала стоит определить, что такое фундаментная стена — так будет легче понять варианты гидроизоляции.

Фундаментные стены — это часть конструкции, которая находится под землей и удерживает грунт, другими словами, контактирует с почвой. Их обычно возводят из бетона или кирпича.Фундаментные стены также могут называться стенами подвала, если с другой стороны от них есть подвал или погреб. В новом строительстве они строятся на плите или опорах и обычно имеют высоту около двух метров.

Фундаментальные стены также могут относиться к той части стены собственности, которая находится под землей, но не создает жилого пространства. Это чаще встречается в старых домах, где стены уходят в землю на метр или около того. Эти участки стены, удерживающие землю, могут привести к появлению сырости, требующей ремонтных работ.Подробнее об этом позже.

Почему важна гидроизоляция фундамента?

Гидроизоляция фундамента

важна, потому что она защищает любые подземные конструкции от проникновения воды, а также от потенциальной защиты от радона с помощью правильного типа продуктов. Предотвращая попадание воды и грунтовых газов на территорию, вы снижаете риск значительного повреждения имущества и защищаете здоровье жителей. Это еще более важно для собственности, расположенной в районах, подверженных риску затопления или с высоким уровнем грунтовых вод.BS: 8102 также требует, чтобы земляные конструкции были защищены как минимум двумя способами гидроизоляции. Это могут быть следующие:

• Барьерная защита типа A — внутренняя или внешняя цистерна

• Гидроизоляция типа В (строительство фундаментных стен из водостойкого бетона)

• Защита от дренажа типа C (дренажная система внутренней полости)

Если фундаментные стены построены не из водонепроницаемого бетона, то в соответствии с требованиями стандарта BS8102: 2009 необходимо установить внешнюю систему гидроизоляции фундамента.

Очень важно правильно завершить гидроизоляцию фундамента и обеспечить должное уважение к ней в процессе строительства.

Системы гидроизоляции фундаментов

Гидроизоляционные системы

Foundation предназначены для обеспечения полной защиты от проникновения воды. Лучшие системы наружной гидроизоляции фундамента состоят из первичного и вторичного гидроизоляционных слоев с начальной стадией грунтования. Конкретный метод гидроизоляции зависит от системы и используемых продуктов — мы познакомим вас с системой гидроизоляции фундамента PermaSEAL.

Наша система гидроизоляции фундамента состоит из четырех основных компонентов:

• Грунтовка — предотвращает проникновение влаги через фундаментную стену

• Первичный гидроизоляционный слой — образует водонепроницаемую преграду

• Вторичная гидроизоляция — дренажная мембрана наружной полости для снятия гидростатического давления воды с конструкции

• Слив со смотровыми окнами — отводит воду в безопасную точку

Любая система гидроизоляции фундамента должна начинаться с грунтования — вы хотите нанести Kiesol MB Primer — на бетонные или каменные стены фундамента. Эта грунтовка обеспечивает хорошее сцепление с основным гидроизоляционным слоем.

Далее вам понадобится первичный гидроизоляционный слой Multi Tight MB 2K Plus — это специально разработанное покрытие водонепроницаемо даже при высоком гидростатическом давлении воды. Он также защищает от радона. MB2K + гибкий, что означает, что он может справляться с расширением, а также перекрывать любые трещины, которые могут возникнуть.

Завершающей частью системы гидроизоляции фундамента является дренажная мембрана Geodrain и дренажная система.Это позволяет любой воде, окружающей здание, беспрепятственно стекать через полость, образованную уникальным профилем стойки. Любая вода затем стекает в канализацию или французскую канализацию, расположенную ниже уровня пола, которая затем переносит воду в подходящую отстойную или отстойную камеру.

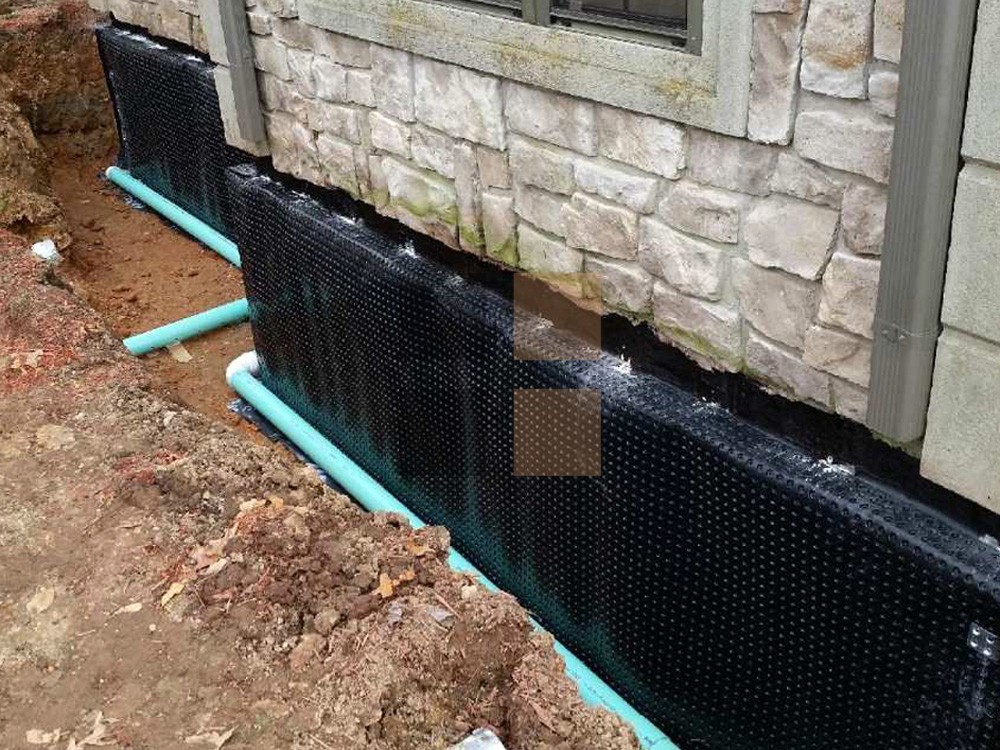

Гидроизоляционная мембрана для фундамента — Вторичная гидроизоляция

В составе системы гидроизоляции фундамента необходимо установить гидроизоляционную мембрану фундамента. Это работает, отводя воду от ваших фундаментных стен, а также защищая основной гидроизоляционный слой.Это также предотвращает давление воды на конструкцию и ее повреждение. При выборе фундаментной мембраны следует учитывать несколько ключевых факторов.

Мембрана фундаментной стены обычно изготавливается из пластика и имеет профиль стойки, который создает полость для стекания любой воды. Затем вода может попасть в канализацию или канализацию, откуда ее можно направить в подходящее место.

Вы хотите выбрать мембрану со встроенным тканевым слоем, чтобы предотвратить попадание мелких частиц в дренажную систему фундамента и вызвать засоры и другие проблемы.

В качестве дополнительного преимущества эти мембраны для фундаментных стен защищают ваш основной гидроизоляционный слой. Мы рассмотрим установку гидроизоляционных мембран фундамента, а также дренаж более подробно позже.

Используя вышеуказанную систему гидроизоляции фундамента, вы получаете как первичный, так и вторичный гидроизоляционный барьер. Используя эти методы вместе, вы значительно минимизируете риск возникновения дефектов.

Оба метода гидроизоляции также очень гибкие. Это дает вам уверенность в том, что по мере оседания здания или его движения в будущем наружная гидроизоляция каменной кладки будет двигаться вместе с ним и оставаться водонепроницаемой.

Стеновой дренаж фундамента

Вместе с системой гидроизоляции фундамента вам потребуется дренажная система для безопасного удаления воды. Существует несколько вариантов дренажа фундаментных стен.

Дренаж стен фундамента — это эффективность и пропускная способность — и то, и другое важно, когда речь идет о быстром и безопасном удалении воды для снижения гидростатического давления на конструкцию.

Фундаментный дренаж — земляной или французский дренаж — следует проложить по периметру цоколя на уровне плиты.Затем он может направить любую воду из мембраны Geodrain в подходящую точку откачки, например, в отстойник с насосом, водосток или точку впитывания.

Эта дренажная система фундаментной стены должна быть полностью обслуживаемой, поэтому убедитесь, что в ваших планах есть доступная отстойная камера — это может быть бетонная камера для отстойного насоса с ступенчатым доступом. Вам также необходимо будет предусмотреть точки доступа и заливки для обслуживания. Это позволит при необходимости промыть дренажные каналы.

Продукты для гидроизоляции фундамента

Требуется ряд продуктов для гидроизоляции фундамента, охватывающих все, от мембран до водостоков и грунтовок. Мы расскажем, как их использовать, но вот список со ссылками на весь наш ассортимент:

Также можно добавить изоляцию для улучшения тепловых характеристик, а также для обеспечения еще одного защитного слоя для первичной гидроизоляции.

Могу ли я сделать гидроизоляцию фундамента самостоятельно?

Гидроизоляция фундамента — это не задача, которую нужно делать своими руками, и для ее выполнения требуется профессионал. Вы не должны пытаться выполнить гидроизоляцию фундамента самостоятельно, если не обладаете достаточной квалификацией и уверенностью. Гидроизоляция фундамента в новостройках — это квалифицированная работа, которая играет ключевую роль в гораздо более крупном строительном проекте. Скорее всего, это будет связано с участием архитекторов, строителей и других лиц на месте — это также сопряжено с риском, делающим его относительно опасным.

Как сделать гидроизоляцию фундаментной стены

Гидроизоляция фундамента — Новое строительство

Большая часть гидроизоляции фундамента происходит при новом строительстве.Обычно вы будете гидроизолировать и бетонный фундамент.

Подготовка фундаментных стен к гидроизоляции

Перед нанесением грунтовки необходимо убедиться, что бетонная фундаментная стена полностью затвердела и готова принять систему гидроизоляции фундамента. В нем также не должно быть рыхлого материала, мусора, грязи, пыли и, в частности, цементного молока (которое необходимо удалить механически). Все это предотвратит прилипание к нему ваших гидроизоляционных материалов. Обязательно подметайте стены и перекрытие и, в идеале, держите других рабочих подальше от участка.

Грунтовка фундаментных стен

Вам необходимо нанести выбранный вами грунт — Kiesol MB Primer — на фундаментную стену. Убедитесь, что вы наносите его секциями по горизонтали сверху вниз. Достаточно всего одного тщательного применения.

Первичная гидроизоляция фундаментных стен

Первичный слой гидроизоляции фундаментной стены обычно представляет собой жидкую мембрану. Мы рекомендуем нанести два слоя внешнего гидроизоляционного материала, такого как Multi Tight MB 2K Plus от Remmers.Его можно наносить на глубину до трех метров под землей с помощью кисти, кисти / шпателя или методом безвоздушного распыления.

Устройство вторичной гидроизоляции фундаментных стен

Необходимо установить внешнюю гидроизоляционную мембрану Geodrain на фундаментную стену.

Если высота фундаментной стены меньше двух метров, можно закрепить PermaSEAL Geodrain горизонтально без перекрытия. Для стен более двух метров вам следует закрепить PermaSEAL 8 Geodrain в вертикальных листах, при этом слой геотекстильной ткани должен быть обращен к засыпке, а черный дренажный слой — напротив гидроизоляции стены.

PermaSEAL 8 Geodrain поставляется в рулонах шириной два метра. Прикрепите PermaSEAL 8 Geodrain к стене с помощью быстроразъемных дюбелей PermaSEAL в верхней части листа на расстоянии примерно 500 мм. Убедитесь, что мембрана установлена ​​ровно, предварительно выровняв стену лазером.

Просверлите в субстрате отверстия диаметром 10 мм на глубину 80 мм и забейте пробки. При необходимости наложите последующие листы PermaSEAL 8 Geodrain внахлест, убедившись, что фильтрующая ткань следующего листа перекрывает предыдущую шипованную сердцевину — для этого часть фильтрующей ткани отделена от дренажной сердцевины. Мы предлагаем соединить от одного до трех рядов шпилек. Вы также должны стремиться к тому, чтобы рулоны шли в линию. Заклейте края ваших фундаментных мембран с помощью 60-миллиметрового плоского фланца на краю каждого листа с помощью ленты PermaSEAL.

После того, как фундаментная мембрана закреплена, необходимо закрыть открытый верхний край мембраны с помощью закрывающих полос Geodrain. Это предотвращает попадание мусора и засыпки в полость между дренажным сердечником и фильтровальной тканью. Если у вас есть слой изоляционных плит Fibran XPS 500 50 мм между первичной и вторичной гидроизоляцией, вам нужно будет создать свою собственную деталь заглушки с использованием свинцовой прокладки или аналогичного материала.

Установка французского стока

Поместите дренажную трубу с прорезями или земельный / французский дренаж в основании фундамента так, чтобы верх дренажа находился ниже уровня внутренней плиты. Это должно быть на 200 мм ниже уровня цокольного этажа. Поместите слив в слой чистого 20-миллиметрового камня, окруженного листом геотекстильной фильтровальной ткани, чтобы обеспечить достаточное количество геотекстильной ткани для прилегания к PermaSEAL 8 Geodrain, чтобы обеспечить непрерывность фильтровальной ткани.

Чистовая

Для аккуратной отделки следует использовать герметизирующую полосу PermaSEAL Geodrain, чтобы закрыть верхнюю часть мембраны на уровне земли. При засыпке важно соблюдать осторожность, и в идеале вы должны защитить внешнюю фундаментную мембрану PermaSEAL Geodrain с помощью защитной плиты для обратной засыпки, если вы выполняете засыпку на глубину механически.

Установка углового уплотнения

Чтобы избежать проблем с какими-либо слабыми местами, вам необходимо установить угловое уплотнение там, где фундаментная стена встречается с фундаментом.

Деталь гидроизоляции фундамента

Средство для восстановления гидроизоляции фундамента

Помимо нового строительства, есть две области, которые стоит обсудить с точки зрения ремонтной гидроизоляции фундамента.

Во-первых, если в конструкцию подвала происходит проникновение воды, вам следует рассмотреть вариант защиты от дренажа типа A и типа C, а не пытаться установить гидроизоляцию фундамента, как описано выше. Внутренняя гидроизоляция фундамента или гидроизоляция фундамента «изнутри» охватывает как резервуары, так и системы дренажа полости.Прочтите наше полное руководство по переоборудованию подвалов и системам водоотведения.

Вторая ситуация относится к фундаментной стене без цокольной конструкции. Скорее всего, это будет сплошная стена дома, уходящая в землю примерно на метр. Вы найдете это в более старых зданиях, таких как викторианские дома с террасами. Эти фундаментные стены обычно не имеют гидроизоляции. Что может случиться, так это то, что вода попадет внутрь и вызовет гниение балок (тех, что находятся под DPC). В этом случае вы должны выкопать грунт до уровня стен и нанести MB2K +.Возможно, вы захотите сделать это вместе с установкой нового dpc и деревянного покрытия для обеспечения дополнительной защиты.

Стоимость гидроизоляции фундамента

Существует слишком много переменных, из-за которых невозможно обеспечить затраты на гидроизоляцию фундамента. Все, что мы можем вас заверить, это то, что Permagard прилагает все усилия, чтобы предлагать наши профессиональные продукты по низким ценам без ущерба для качества.

Permagard — Предоставление решений. Вдохновляющая уверенность.

Permagard имеет отличный запас на складе по всему ассортименту гидроизоляционных материалов для фундаментов и мембран Geodrain. Мы предлагаем доставку в течение одного-трех дней.

Если вы ищете средства для гидроизоляции фундамента поблизости от вас, то у нас есть склад недалеко от M5, где вы можете нажать и забрать их на нашем прилавке. Наша команда также готова помочь вам с любыми техническими вопросами.

Дополнительная литература

Гидроизоляционные изделия для наружных и фундаментных работ

Наружная гидроизоляция подвалов новостройки

Гидроизоляция подвала

Полное руководство по переоборудованию подвала

Соответствие BS8102 Правилам строительства подвала

Низкая гидроизоляция — делаем правильно с первого раза Около

Современные коммерческие и жилые здания часто включают помещения ниже уровня земли. Области ниже уровня класса часто используются для парковки, подсобных помещений, складских помещений для обслуживания и туннелей для обслуживания и коммуникационных каналов. Как часть фундамента здания, характеристики этой части ограждения здания жизненно важны для структурной целостности и затрат на жизненный цикл.

Что такое гидроизоляция ниже класса?

Гидроизоляция нижнего уровня — это строительная практика нанесения мембран и покрытий на фундаментные стены конструкции под улицей или на уровне земли как часть ограждающей конструкции здания.Он может иметь другие названия, например, гидроизоляция под землей или подвал.

Эффективные методы гидроизоляции и управления водными ресурсами идут рука об руку с обеспечением герметичности участков ниже уровня грунта. Проницательный владелец проекта спросит: Какие методы и процессы нижестоящей гидроизоляции следует использовать для обеспечения качества и эксплуатационных характеристик готового здания (зданий)?

Имея команду экспертов по гидроизоляции в Лос-Анджелесе и Южной Калифорнии, Xpera Group предлагает вам объективные, основанные на опыте рекомендации, когда дело доходит до гидроизоляции вашего здания для долговечности и длительной безопасности. Не стесняйтесь обращаться к нам, чтобы обсудить ваши потребности. Здесь мы исследуем оболочку нижнего уровня в новом строительстве.

Эффективная координация на этапе проектирования

Поскольку в идеале гидроизоляция низкого уровня должна длиться столько же, сколько и здание (решения по восстановительной гидроизоляции могут быть непомерно дорогими), вы не просто хотите предотвратить проникновение воды в фундамент здания — вы хотите контролировать воду в первую очередь .

Проектирование гидроизоляции нижнего уровня основывается на двух источниках информации — состоянии почвы и подземных вод и проекте фундамента здания.Управление водными ресурсами для уровня ниже уровня воды начинается с работы инженера-геотехника, который на раннем этапе выполняет тестирование почвы, чтобы определить уровень грунтовых вод, если есть загрязнение и другие факторы, такие как отложения солей. Эта информация передается структурной инженерной фирме, где они проектируют фундамент с учетом расчетного гидростатического давления и нагрузки здания.

Имея эту информацию под рукой, консультант по облицовке здания приглашается для изучения планов и согласования деталей с профессионалами в области геотехники, строительства и архитектуры.Это включает проверку совместимости материалов, вызов неполных спецификаций и многое другое. Когда во время строительства поступают заказы на изменение, если они относятся к ограждению здания, консультант также проверяет их, чтобы убедиться, что они не создают проблем с гидроизоляцией.

Нижняя гидроизоляция на этапе строительства

Во время строительства успешная система гидроизоляции под землей будет включать комбинацию эффективного дренажа и непроницаемых мембран, нанесенных на фундамент.

Можно использовать различные дренажные системы по периметру. Что лучше всего подходит для вашего здания, зависит от таких факторов, как:

• откос грунта вокруг фундамента
• тип грунта
• оросительные системы для озеленения
• материал, из которого сделан фундамент здания
• проект корпуса

Дренажные системы могут быть установлены как снаружи, так и внутри, в этом случае они используются в сочетании с биофильтрацией.

В зависимости от места применения существует два типа нижних методов гидроизоляции — гидроизоляция с положительной стороны и гидроизоляция с отрицательной стороны. Гидроизоляция с положительной стороны выполняется со стороны приложения гидростатического давления. В случае грунтовой гидроизоляции положительной стороной является внешняя поверхность фундамента, ближайшая к грунту, а отрицательной — внутренняя.

Гидроизоляция с положительной стороны включает: бесшовные мембраны, наносимые жидкостью, листовые системы, гибридные системы, сочетающие мембрану, наносимую жидкостью, в сочетании с цельной тканью, и бентонитовую глину.

Важно отметить, что гидроизоляционные растворы, применяемые с положительной стороны, НЕ считаются методами гидроизоляции Кодексом UBC. Это недорогие методы лечения на основе битума или цемента, предназначенные для предотвращения прохождения воды через крошечные капилляры в кирпичной кладке и бетоне, иногда даже против силы тяжести.

Гидроизоляция с положительной стороны предпочтительнее методов с отрицательной, поскольку она более эффективна. Методы гидроизоляции с отрицательной стороны перенаправляют воду после того, как проникает в фундамент.Эти решения лучше всего использовать с методами положительной стороны, потому что невозможно обеспечить структурную целостность здания или конструкций, близких к фундаменту, без возможности предотвратить попадание воды в сборку стены фундамента.

Одним из методов гидроизоляции с отрицательной стороны является покрытие внутренней части фундамента акриловыми, кристаллическими или латексными добавками, либо в составе специализированных герметиков, либо в смеси цемент / песок. К методам отрицательной стороны также относятся инъекции лечебных трещин.Однако при инъекции трещин очень вероятно, что вода найдет еще одно слабое место, чтобы проникнуть.

Что делать, если нижняя гидроизоляция была выполнена неправильно?

Поскольку участки ниже уровня земли подвергаются экстремальным нагрузкам (несущие всю конструкцию), ухудшение в этих местах может значительно сократить срок службы конструкции. Признаки повреждения фундамента водой:

• краска, пузырящаяся или шелушащаяся
• Влажные пятна
• капля воды
• плесень и грибок
• гниль
• ржавчина
• запах
• трещины
• высолы (белые порошкообразные отложения)

При первых признаках повреждения фундамента водой следует действовать.Чем дольше игнорируется потенциальный ущерб, тем более разрушительными могут быть последствия. В крайних случаях отказ системы может привести к затоплению здания.

Если вы находитесь в Южной Калифорнии, позвоните в Xpera Group

Xpera Group — это команда из более чем 50 профессионалов в области искусственной среды. Наши специалисты по ограждающим конструкциям часто работают над крупномасштабными проектами гидроизоляции, и их совокупный опыт охватывает весь срок службы. Если вы хотите использовать их опыт для своего коммерческого или многосемейного проекта или недвижимости, свяжитесь с нами сегодня!

Что необходимо знать подрядчикам и строителям о гидроизоляции фундамента

Опубликовано: 6 июня, 2019 автором Шейн Майер

Владение и обслуживание здания — это постоянная борьба с проникновением воды. Будь то протекающая крыша, сломанные оконные уплотнения или трещины в фундаменте, домовладельцы, арендаторы и подрядчики всегда ищут решения, чтобы не допустить попадания воды.

Бетонные фундаменты строятся из-за их долговечности, но, несмотря на их внешний вид, бетонные фундаментные стены очень водопроницаемы. Распространение происходит медленно, но любой, кто когда-либо был в открытом подвале, знает запах плесени и нарастания плесени, который сопровождает постепенное проникновение влаги.

Гидроизоляционное уплотнение фундамента является важным компонентом строительства и обслуживания фундамента здания.Высококачественная гидроизоляционная система не только обеспечивает мембрану, не пропускающую жидкую воду, но также не пропускает водяной пар. Независимо от того, строите ли вы новый фундамент или ремонтируете существующий, правильный выбор гидроизоляции фундамента продлит срок службы здания и снизит затраты на долгосрочное обслуживание.

Разговор с домовладельцами о гидроизоляции фундамента

Заставить домовладельца взять на себя обязательство повторно запечатать фундамент может оказаться непростой задачей, особенно если работа связана с обнажением внешнего фундамента, что является дорогостоящим мероприятием. Часто домовладельцы могут ошибочно полагать, что их фундамент уже был гидроизолирован, хотя на самом деле они были только гидроизолированы, что является минимальным требованием кодекса во многих юрисдикциях.

Во время сильного дождя вода может просачиваться через твердый бетон. Многие владельцы зданий будут ждать появления видимых трещин в фундаменте и скопления воды, прежде чем обращаться к подрядчику. Помогая им понять другие признаки проникновения влаги, вы сможете решить более серьезные проблемы, такие как рост плесени и фундаментальный износ, прежде чем они произойдут.

Знаки, на которые следует обратить внимание, включают:

• Морилка на гипсокартоне
• Отслаивающаяся краска
• Изгиб или деформация панелей
• Влажные пятна на ковровом покрытии
• Белые пятна на стенах
• Затхлый запах

Если владельцы зданий знают об этих других признаках повреждения водой, они могут предпринять более активные действия при начале ремонта. Скрытое проникновение влаги может повредить электрические панели и приборы, вызвать хронические проблемы со здоровьем и потенциально повредить ценности имущества, поэтому их быстрое устранение имеет первостепенное значение.

Какие гидроизоляционные материалы вам нужны?

Гидроизоляционные герметики

можно наносить на внешнюю поверхность фундамента, что рекомендуется, так как они не пропускают воду в фундамент, а внутренняя герметизация не предотвращает растрескивание и разрушение в будущем.

Мастика может применяться на ограниченных участках для заделки швов, швов и видимых трещин. Выбор гидроизоляционного герметика для фундамента, представляющего собой прочную эластомерную эмульсию, поможет предотвратить проникновение влаги.

При выборе гидроизоляционного продукта убедитесь, что он рассчитан на водонепроницаемость или водонепроницаемость. Комплексная система гидроизоляции поможет не допустить попадания воды во время сильных дождей или весенних оттепелей, а гидроизоляция ограничит проникновение влаги из окружающей почвы и грунтовых вод.

Такой продукт, как 362 All Season Mastic от Mar-flex — отличный выбор для заделки трещин и герметизации фундаментных швов и швов перед гидроизоляцией. Его можно наносить вручную или с помощью шпателя, оставляя гибкое водонепроницаемое покрытие, способное выдерживать циклы замораживания-оттаивания в любое время года.Эта гибкость также означает, что мастику 362 можно наносить в любое время года.

Mar-flex 5000 — это смесь полимеров на основе растворителей или водной эмульсии, которая проникает через бетон или кирпичную кладку и обеспечивает долговременную гидроизоляционную защиту жилых помещений. Дренажные доски также доступны для продления жилой гарантии для новых строительных приложений.

Нанесение гидроизоляции фундамента

Перед нанесением герметика для гидроизоляции фундамента необходимо устранить любые значительные источники воды.К ним могут относиться переполненные водосточные трубы, неправильно оформленный ландшафт или затонувшие дорожки и пешеходные дорожки, которые приводят к скоплению воды. Перед установкой водонепроницаемой мембраны важно устранить эти проблемы, чтобы обеспечить ее эффективность.

Затем убедитесь, что ваша поверхность чистая и сухая. В бетоне не должно быть рыхлых частиц, а также масел и смазок, чтобы гидроизоляционный герметик для фундамента держался должным образом. Если вы проводите гидроизоляцию нового фундамента, убедитесь, что бетон успел застыть, или что вы выбрали гидроизоляционную мембрану, совместимую с зеленым бетоном, например Mar-flex 5000.

После решения любых внешних проблем и подготовки поверхности можно приступать к установке системы гидроизоляции. Убедитесь, что вы сообщаете домовладельцам важную информацию, такую ​​как время отверждения и любые гарантийные требования, чтобы проект нужно было выполнить только один раз, поскольку повторные раскопки будут дорогостоящими.

Для получения дополнительной информации о том, как выбрать и применить один из продуктов гидроизоляции фундамента Mar-flex, посетите наш веб-сайт.

Фундаментные стены | WBDG — Руководство по проектированию всего здания

Введение

Стенка фундамент здания может быть удерживающее монолитно-бетонные конструкции или фундамента стены или стена конструкции в комплекте с несущими пилястрами.Используемые материалы могут быть бетонными или армированными. Система фундаментной стены может включать в себя систему удержания грунта из солдатских свай и деревянной футеровки или торкретированной породы, требующей учета гидроизоляции, применяемой к системе удержания грунта. Для большинства участков фундаментной стены отвод воды и контроль над ней имеют первостепенное значение. Однако меры по удалению воды вокруг фундаментных стен ниже уровня грунтовых вод могут быть непрактичными и дорогостоящими в долгосрочной перспективе, и стратегия гидроизоляции становится критически важной.Необходимо учитывать тепловые нагрузки в верхних частях фундаментной стены.

Читателям рекомендуется получить консультацию специалиста при проектировании систем, которые находятся ниже уровня грунтовых вод или закрывают особо уязвимые помещения. При работе с полевыми условиями также может потребоваться совет специалиста.

Описание

В этом разделе дается конкретное описание материалов и систем, общих для фундаментных стен и систем ограждающих конструкций зданий ниже уровня земли в целом.Описания и рекомендации представлены по следующим темам:

• Дренажные материалы
• Ткани для фильтров
• Гидроизоляция
• Гидроизоляционные мембраны
• Защитная доска
• Изоляционные материалы
• Гидрошпонки
• Дренажная труба

Дренажные материалы

Дренажные материалы для нижних ограждений включают:

• Слои дренажного агрегата
• Сборные синтетические дренажные слои

Слои агрегатного дренажа. Слои агрегатного дренажа включают гранулированный щебень или крупнозернистый песок.Гранулированный мелкий гравий — это камень естественной округлости диаметром от 3/16 до 3/8 дюйма. Подходит крупнозернистый песок с размером сита от № 30 до № 8. Сортировка песка по зазорам обеспечивает однородный размер зерна, что увеличивает скорость дренажа.

Сборные синтетические дренажные слои — эти изделия состоят из комбинации пластиковых композитных дренажных стержней с приклеенными геотекстильными тканями. Пластиковые композитные дренажные стержни с «углублениями» доступны в различных конфигурациях и обычно изготавливаются из полипропилена, полистирола и полиэтилена.Геотекстильные ткани удерживают песок, почву, бетон или раствор, позволяя воде мигрировать в свободную дренажную сердцевину. Ткани доступны в различных формах, в том числе нетканые для почв глинистого типа и тканые или небольшие геотекстильные материалы для песчаных или сильно илистых почв. Многие дренажные маты также включают основу из полиэтиленового листа для равномерного распределения нагрузок, воздействующих на мембрану, и снижения вероятности повреждения, вызванного неоднородными профилями (впадинами) в композитном сердечнике.

Конструктивные соображения включают выбор подходящей конструкции для достижения требуемого расхода. В целом, дренажная сердцевина шириной от 1/4 до 1/2 дюйма обеспечивает скорость дренажного потока в 3-5 раз большую, чем у обычно используемых природных материалов обратной засыпки. Эти системы выгодны своей легкой конструкцией и рентабельностью. Несмотря на то, что предлагается использовать с вынутыми грунтами во время засыпки вместо гранулированного дренажного слоя, рекомендуется использовать полный системный подход в приложениях, где утечка воды недопустима; Полный системный подход должен включать как синтетический дренажный слой, так и гранулированный дренажный слой.

Ткани для фильтров

Геотекстильные фильтрующие ткани также используются для разделения различных типов почв в ограждениях ниже уровня земли. Такое разделение различных типов почвы поддерживает скорость потока почвы, используемой в качестве дренажных слоев, и сводит к минимуму оседание от более мелких материалов, заполняющих более крупные материалы. Геотекстильные ткани обычно изготавливаются из полипропилена, полиэстера или нейлона и доступны в тканых или нетканых вариантах. Тканые изделия изготавливаются из отдельных нитей или нитей и обладают хорошей прочностью и жесткостью; однако материал может быть пронизан угловатым заполнителем, что снижает способность должным образом фильтровать или отделять мелкие элементы.Нетканые изделия обычно непрерывно экструдируют и прядут, а затем прошивают иглами для создания однородных отверстий, которые можно выбирать в зависимости от дизайна. Как правило, при правильной конструкции нетканые изделия обладают хорошими фильтрующими и разделяющими свойствами.

Гидроизоляция

Гидроизоляционные материалы обычно наносятся распылителем, валиком, кистью или шпателем и часто представляют собой покрытия на битумной основе; обычно наносится толщиной до 10 мил (0,25 мм). Эти материалы могут быть на основе растворителей или водными эмульсиями.Гидроизоляция всегда применяется с положительной или влажной стороны конструктивного элемента.

Гидроизоляция предназначена для контроля диффузии пара через фундамент, что может способствовать созданию влажных условий внутри. Гидроизоляция не предназначена для предотвращения утечки жидкой воды через фундаментную стену; гидроизоляция необходима для контроля протечек воды. Поскольку гидроизоляция не может выдерживать гидростатическое давление, ее не следует использовать на конструктивных элементах ниже уровня грунтовых вод, где целью является предотвращение внутренней утечки воды.Гидроизоляция более эффективна в устранении риска утечки и может быть не дороже, чем гидроизоляция, в зависимости от используемого материала. Большинство гидроизоляционных материалов также контролируют диффузию пара.

Другие доступные технологии гидроизоляции включают цементные и химически активные продукты. Вяжущие продукты обычно основаны на портландцементе и обычно наносятся шпателем или кистью. Реактивные / кристаллические продукты, как правило, представляют собой запатентованные смеси, изготовленные из цемента, силикатов, оксидов металлов и химикатов, вводимых через добавки к бетону или наносимые на поверхность.Эти материалы требуют наличия влаги, чтобы вызвать реакцию с бетоном. Понимание конкретной химической добавки важно для определения ее потенциальной эффективности в приложениях для гидроизоляции или гидроизоляции грунтовых вод.

Гидроизоляционные мембраны

Гидроизоляционные мембранные системы доступны в виде продуктов после или перед нанесением для использования на положительной, отрицательной или слепой стороне. Системы гидроизоляции с положительной стороны наносятся после этого на поверхность элемента, которая непосредственно подвергается воздействию влаги, обычно на внешнюю сторону фундаментной стены.Системы гидроизоляции с отрицательной стороны наносятся после этого на поверхность элемента, противоположную поверхности, подверженной воздействию влаги, обычно на внутреннюю часть фундаментной стены. Системы глухой гидроизоляции предварительно наносятся на участок, где будет размещаться бетонный элемент, который подвергается прямому воздействию влаги. Системы положительной стороны доступны в различных материалах и формах. Отрицательные системы обычно ограничиваются цементными системами. Системы глухой стороны обычно представляют собой гидроизоляционный лист или непроницаемый материал на основе глины.

Гидроизоляционные мембраны можно разделить на четыре (4) типа:

1. Жидкостные системы — эти системы включают уретаны, каучуки, пластмассы и модифицированные асфальты. Мембраны, наносимые жидкостью, наносятся в жидкой форме и отверждаются, образуя одну монолитную бесшовную мембрану. Для стен фундамента типичные холодные системы нанесения жидкости имеют толщину примерно 60 мил. Некоторые системы включают в себя армирующую сетку, встроенную в жидкость. Прорезиненные асфальтовые системы горячего нанесения могут иметь толщину от 125 мил до 180 мил плюс заделанные листы неопрена толщиной 60 мил.

2. Листовые мембранные системы. Листовые мембраны, используемые в строительстве фундаментных стен, включают термопласты, вулканизированные каучуки и прорезиненные асфальты. Толщина этих систем варьируется от 20 до 120 мил. Если используется сварка термосваркой, а незакрепленные мембраны являются прочными и защищены от повреждений защитной панелью, они могут быть эффективными гидроизоляционными материалами, но в случае возникновения утечки ее будет трудно обнаружить и исправить из-за неплотного нанесения материала. гидроизоляционный слой в тех случаях.Всегда лучше иметь непрерывно приклеенный и приклеенный гидроизоляционный слой, чтобы снизить вероятность боковой миграции влаги под мембраной.

3. Бентонитовые глины. Эти системы включают композитные натриевые бентонитовые системы с вкладышами из полиэтилена высокой плотности и геотекстильными тканями, которые более распространены и более эффективны, чем традиционные системы. Бентонитовые глины действуют как гидроизоляция, набухая под воздействием влаги, таким образом, становясь водонепроницаемыми. Это набухание может составлять от 10 до 15 процентов толщины основного материала.Таким образом, бентонит наиболее эффективен при правильном ограничении, так что продукт может набухать, заполняя пустоты и не вымываясь. Если бентонитовая глина не закреплена, она может дать усадку при высыхании, создавая зазоры, которые ухудшают гидроизоляционные характеристики. Глиняные панели и геотекстильные листы популярны для использования в гидроизоляции с глухих сторон, например, в системах заземления, а также в лифтах и ​​отстойниках.

4. Цементные системы. Эти системы содержат портландцемент и песок в сочетании с активным гидроизоляционным агентом.Эти системы включают металлические (оксид металла), кристаллические, химические добавки и системы, модифицированные акрилом. Последние два не следует использовать в качестве гидроизоляции, за исключением самых некритических условий. Первые две системы могут применяться как гидроизоляция с отрицательной или положительной стороны. Даже эти системы следует рассматривать только для использования в качестве вторичной (резервной) гидроизоляции по отношению к системе гидроизоляции с положительной стороны, если только они не используются со специальными деталями, предоставленными специалистом по гидроизоляции, которые выходят за рамки того, что обычно предоставляется системой. производители.

Гидроизоляцию следует наносить как минимум на 12 дюймов выше готовой поверхности, а затем наносить на точку на 12 дюймов ниже верхней поверхности внутренней плиты на уклоне. Как правило, гидроизоляция оборачивается поверх полки из кирпичной кладки или за отделочными материалами снаружи на определенном уровне, чтобы ее можно было закончить и перекрыть гонт погодным барьером. Когда он наматывается на выступы из каменной кладки, необходимо соблюдать осторожность, чтобы согласовать их с кладочными стяжками и окладом через стену. Там, где уклон идет вниз вдоль наружной стены, гидроизоляция будет постепенно понижаться, чтобы продолжать защищать занимаемое пространство ниже уровня.

Если материалы наружных стен не защищают гидроизоляцию на уровне грунта, следует использовать гидроизоляцию основания для защиты гидроизоляции от воздействия ультрафиолетового (УФ) излучения. Эти оклады обычно изготавливаются из нержавеющей стали, чтобы противостоять коррозии при контакте с грунтом и влагой.

В некоторых ситуациях может оказаться невозможным нанести гидроизоляцию непосредственно и полностью на фундаментные стены, и может потребоваться прикрепить «линзовую» мембрану к стене фундамента, чтобы уловить сток и отвести его от фундамента. Рекомендуется использовать ПВХ-мембрану или полиолефиновую мембрану толщиной 60 мил, установить на вогнутую песчаную подушку и прикрепить к фундаментной стене с помощью соединительной планки из нержавеющей стали со стандартной гидроизоляцией, нанесенной на стену выше этой точки. Линзовая мембрана должна наклоняться в сторону от здания и собирать и перенаправлять сток в дренажную плитку или отстойник подальше от фундамента

Защитная доска

Защитные плиты

используются для защиты гидроизоляционных мембран от повреждений конструкции, повреждений от засыпки в процессе эксплуатации и ультрафиолетового излучения.Наиболее часто используемая защитная плита представляет собой полугибкий лист, содержащий асфальтовую основу, помещенную между пропитанными асфальтом стекловолоконными матами. Материал может иметь полиэтиленовую пленку с одной стороны и поверхность из стекломата с другой стороны. Для некоторых мембранных применений, таких как системы горячего нанесения битума, защитная плита встраивается во влажную мембрану, составляя неотъемлемую часть гидроизоляционной мембраны. Доступны плиты асфальтовой защиты толщиной 1/16, 1/8 и 1/4 дюйма.Другими материалами, которые иногда используются в качестве защитных слоев, являются изоляция из жестких панелей из экструдированного полистирола или сборные синтетические дренажные слои.

В общем, использование сборных композитных дренажных панелей непосредственно против определенных гидроизоляционных мембран в качестве защитного слоя не рекомендуется. Хотя композитная плита может иметь полиэтиленовый лист на стороне мембраны, этот лист часто разрезается, повреждается или отсутствует. В случае установки давление грунта может привести к смещению «ямок» в дренажной сердцевине или повреждению гидроизоляционной мембраны.Кроме того, композитные сердечники имеют острые углы, которые могут разрезать гидроизоляционную мембрану во время монтажа или засыпки. Поэтому рекомендуется между гидроизоляционной мембраной и дренажным слоем установить защитный слой.

Изоляционные материалы

Изоляционные материалы, используемые в корпусах ниже класса, в основном ограничиваются жесткими экструдированными плитами из полистирола из-за необходимости обеспечения высокой прочности на сжатие и устойчивости к влагопоглощению. Для оптимального дренажа и тепловых характеристик установите композитную дренажную панель со встроенной фильтровальной тканью снаружи изоляции.

Гидрошпонки

Гидрошпонки следует использовать на строительных швах в нижних стенах, опорах, плитах и ​​других элементах, где требуется водонепроницаемая система. Эти системы обеспечивают вторичный барьер для прохождения воды через эти строительные швы. Гидрошпонки — это производимые продукты, доступные в широком диапазоне конфигураций и размеров. Обычные материалы включают поливинилхлорид (ПВХ), неопрен, расширяющийся бентонит натрия и термопластичный каучук.

Хотя это не так часто, можно также рассмотреть предварительно установленную гидроизоляцию для впрыска проницаемого раствора.Обычно в конструкционных швах устанавливаются проницаемые трубки для впрыска жидкого раствора, которые обычно изготавливаются из гибкого ПВХ, и заливка раствора производится только в том случае, если наблюдается утечка. В некоторых случаях трубки могут быть повторно закачаны, если утечка не исчезнет. Доступ к портам / участкам нагнетания обычно осуществляется изнутри здания.

Наиболее опасные участки гидрошпонок — углы и перегибы материалов. Эти детали должны быть правильно детализированы и установлены, чтобы быть эффективными. В общем, следует соблюдать стандартные данные производителя.Если используется ПВХ, углы и перехлесты должны быть сварены и тщательно проверены.

Дренажная труба

Дренажные трубы, обычно диаметром 4 или 6 дюймов, используемые в системах ниже уровня, в основном изготавливаются из гофрированного ПВХ или полиэтилена, а в некоторых случаях из пористого бетона. Трубы из ПВХ и полиэтилена доступны в гладкой или гофрированной конфигурации и имеют прорези в нижней половине их поперечного сечения для проникновения воды. На основании обширного опыта земляных работ и гидроизоляции было обнаружено, что гофрированные дренажные трубы из ПВХ могут обрушиться под весом засыпки, поэтому предпочтительнее использовать более жесткие трубы из ПВХ, если это возможно.

Все трубопроводы дренажной плитки следует укладывать на большие, вымытые рекой камни из заполнителя, которые кладут на фильтровальную ткань, которую следует обернуть вокруг и поверх дренажной плитки, чтобы предотвратить попадание мелкой грязи в дренажную плитку. Что касается уклона к сливу, дренажная плитка предназначена для установки с некоторым уклоном, чтобы вода стекала к коллектору поддона. Розетка должна быть самой низкой точкой в ​​системе на каждом стыке.

Основы

На рисунке 2 представлена ​​общая схема, характеризующая четыре функции i.е. Структурная поддержка, экологический контроль, отделка и распределение, поскольку они относятся к элементам ограждения нижнего уровня фундаментных стен.

Рис. 2. Схема фундаментной стены

Четыре функциональные категории, то есть структурная поддержка, экологический контроль, отделка и распределение, расширены ниже в общих чертах для фундаментных стен.

Функции несущей конструкции —Система фундаментных стен ограждения нижнего этажа должна быть спроектирована и изготовлена ​​таким образом, чтобы выдерживать как вертикальные, так и боковые нагрузки.

Вертикальные нагрузки возникают из-за статических, динамических и поперечных нагрузок от конструкции и самой стены. Фундаментная стена может быть составной частью несущей конструкции здания, несущей нагрузки на колонну и перекрытие сверху, либо в виде распределенных нагрузок на стену, либо в виде точечных нагрузок на пилястры, являющиеся неотъемлемой частью стеновой системы. Эти стены также могут быть использованы в системе бокового сопротивления здания.

Боковые нагрузки на фундаментные стены возникают от грунта, дополнительных нагрузок и гидростатических давлений.Нагрузки на почву зависят от типа почвы и от того, считается ли почва активной или пассивной. Нагрузки гидростатического давления могут существовать в случае высокого уровня грунтовых вод или паводков. Типичное гидростатическое давление и давление грунта обычно колеблются от 30 до 62,4 фунтов на квадратный дюйм на фут глубины. Дополнительные нагрузки могут включать в себя временные нагрузки от пешеходных дорожек или проезжих частей для транспортных средств. Зоны, спроектированные как пешеходные, должны также учитывать нагрузку на аварийные транспортные средства.

Во многих случаях требуется, чтобы фундаментная стена выдерживала все эти нагрузки непосредственно со стеной, спроектированной как консольная подпорная стена с большим фундаментным основанием или как стена подвала, проходящая по вертикали между элементом фундамента и поддерживаемыми перекрытиями.Другие случаи могут включать в себя систему удержания грунта, такую ​​как сваи и деревянные утеплители, облегчающие строительство и предназначенные для противодействия боковым нагрузкам, оставляющим фундаментную стену для сопротивления главным образом вертикальным нагрузкам.

Особые нагрузки, такие как взрывные нагрузки, должны учитываться при проектировании парковок под зданиями и рядом с ними. В то время как первый контроль этих аномальных событий нагрузки осуществляется с помощью систем контроля доступа и ограниченного доступа, при проектировании системы фундаментных стен также могут потребоваться конструктивные соображения.

Функции контроля окружающей среды — Внешняя среда, которой подвергается фундаментная стена, включает в себя нагрузки контроля окружающей среды, такие как температура, влажность, корни деревьев, насекомые и почвенный газ. Внутренняя среда, которой подвергается фундаментная стена, включает в себя нагрузки контроля окружающей среды, такие как температура и влажность. Производительность системы фундаментной стены зависит от ее способности контролировать, регулировать и / или смягчать эти экологические нагрузки на каждой стороне фундаментной стены до желаемых уровней.

Вероятно, наиболее преобладающей нагрузкой на окружающую среду для систем фундаментных стен является влажность. Контроль влажности решается с помощью подхода с несколькими экранами / барьерами. Для поверхностной влажности, такой как дождь и снег, первой линией контроля является верхний экран на внешней поверхности. Этот верхний экран может состоять из относительно проницаемых участков ландшафта, от непроницаемых брусчатки, бетонных или асфальтовых поверхностей, которые будут сбрасывать большую часть поверхностной влаги. Эффективность этого начального экрана в отводе влаги может повлиять на конструкцию других компонентов системы.

Влага, которая проникает через верхний экран, должна быть направлена ​​в выпускной дренаж, расположенный у основания фундаментной стены. Это достигается с помощью дренажной системы снаружи стены, которая обычно представляет собой свободно дренируемый гранулированный материал. Засыпка естественным грунтом с плохим дренированием не рекомендуется, так как это будет поддерживать активную водную нагрузку на фундаментную стену и ограничивать ее способность контролировать проникновение влаги внутрь.По мере того, как влага перемещается от верхнего экрана через дренажную систему снаружи к выходному дренажу, влага неизбежно продвигается к поверхности самой фундаментной стены. В зависимости от количества воды, которая проходит через верхний экран, обычно требуется дренажная система на поверхности фундаментной стены, чтобы быстро направлять эту воду к основанию фундаментной стены и выходному дренажу.

Во многих ситуациях со стеной фундамента с низкой отметкой уровня грунтовых вод комбинация верхнего экрана, внешней дренажной системы, приповерхностной дренажной системы и выходного дренажа будет контролировать большую часть воды.Ключевой вопрос, который остается, — обеспечивать ли поверхность фундаментной стены гидроизоляцией или гидроизоляцией или не делать ее вовсе. Гидроизоляция препятствует миграции пара при отсутствии гидростатического давления. Гидроизоляция противостоит миграции пара и гидростатическому давлению.

Как правило, гидроизоляцию можно устранить только на участках с очень сухой почвой. Большинство строительных норм и правил требуют гидроизоляции в качестве минимальной защиты от влаги. В этих случаях остальной частью системы является гидроизоляция, нанесенная непосредственно на внешнюю поверхность фундаментной стены.Строительные нормы и правила также обычно требуют гидроизоляции, если уровень грунтовых вод не может поддерживаться как минимум на 6 дюймов ниже дна плиты на земле. Этого можно добиться с помощью насосных систем. В областях с более высокой влажностью из-за гидростатического давления из-за высоких уровней грунтовых вод или чувствительных внутренних сред, на внешнюю поверхность фундаментной стены следует нанести гидроизоляционную мембрану вместо гидроизоляции. Гидроизоляционные мембраны преимущественно наносятся на положительную (внешнюю) поверхность фундаментной стены, однако существуют системы гидроизоляции с отрицательной стороны, которые могут быть применены к внутренней части фундаментной стены, и системы гидроизоляции с глухой стороны, которые можно наносить заранее. к стене опорно-о-экскавации, что приводит к гидроизоляции системы установлены на положительной стороне.В этих случаях бетонная фундаментная стена кладется напротив гидроизоляционной мембраны с глухой стороны.

Даже когда необходимо нанести гидроизоляционную мембрану, рекомендуется также использовать системный подход, включая компоненты внешней дренажной системы, поверхностной дренажной системы и выходного дренажа. Удаление влаги наиболее полным и быстрым способом снизит вероятность проникновения воды. Однако, поскольку некоторые муниципалитеты взимают плату за перекачку воды в системы ливневой канализации, при проектировании систем гидроизоляции эти затраты необходимо взвесить с учетом срока службы конструкции.Части здания, постоянно находящиеся ниже уровня грунтовых вод, могут потребовать дополнительных систем с резервированием. Например, кристаллическая гидроизоляция часто используется для дублирования одной из других гидроизоляционных систем. Некоторые муниципалитеты также ограничивают откачку грунтовых вод, поскольку это может снизить уровень грунтовых вод и повлиять на опору соседних сооружений. Когда насосы должны сбрасывать влагу, следует предусмотреть систему резервного питания на случай отключения электроэнергии.

Температурные соображения вызывают ограниченное беспокойство, поскольку глубже погружается в фундаментную стену, так как снаружи существует постоянное расчетное тепловое состояние. Поскольку большинство систем фундаментных стен имеют значительную массу, например Для бетона изоляция может иметь значение только при умеренных внутренних температурах в верхних частях фундаментной стены, где температурные условия будут колебаться. Однако использование и расположение изоляции более важны для контроля влажности с точки зрения предотвращения конденсации на внутренних поверхностях стены по всей высоте стены фундамента. Конденсация возможна в условиях ниже уровня земли в более теплых и влажных летних условиях, поскольку в помещениях ниже уровня земли летом обычно бывает прохладнее из-за изолирующего эффекта грунта обратной засыпки.Этот охлаждающий эффект в сочетании с общей плохой циркуляцией воздуха в подземных помещениях может привести к конденсации влаги на внутренних поверхностях стен.

Более высокие температуры почвы на внешней стороне также создают необходимость обеспечить, по крайней мере, гидроизоляцию снаружи фундаментной стены, чтобы противостоять сильному внутреннему паровозу. Фактически, в некоторых ситуациях кондиционированные помещения ниже уровня земли подвергаются постоянному притоку внутрь пара летом, так как внутреннее пространство кондиционируется, а зимой внутреннее пространство нагревается, что приводит к более низкому давлению пара, чем внешние условия, поскольку почва остается относительно постоянной с точки зрения давления пара.

Функции отделки —Два участка отделки важны по отношению к фундаментным стенам. Первое направление — это отделка внутреннего пространства. Эта отделка зависит от внутреннего использования, будь то контролируемая офисная среда или неконтролируемая парковка. Типичные системы отделки могут включать краски, штукатурку или стены с каркасом из гипсокартона. Во многих случаях внутренняя отделка — это просто внутренняя поверхность материала, из которого изготовлена ​​фундаментная стена, т.е.е. бетонные или бетонные блоки.

Вторая область — это отделка экстерьера около уровня класса. Правильная обработка этой области имеет решающее значение не только с точки зрения эстетики, но и с точки зрения долговечности.

Гидроизоляция / гидроизоляция в любых ситуациях должна быть поднята над верхним экраном и интегрирована в гидроизоляцию и гидроизоляцию фасада здания. Многие гидроизоляционные мембраны должны быть защищены от ультрафиолетового излучения, чтобы предотвратить ухудшение, и поэтому требуется некоторый тип внешней отделки.Во многих случаях элемент внешнего фасада, будь то кирпич, камень и т. Д., Опускается до уровня чуть ниже уровня, чтобы должным образом перейти и защитить эту чувствительную область.

Функции распределения —Фундаментальные стены могут содержать распределительные системы, такие как электрические и электронные участки. Иногда эти системы работают внутри системы отделки внутренней поверхности или в потолочном пространстве. К распределительным системам в самих фундаментных стенах необходимо относиться с особой тщательностью, поскольку они также могут быть каналами, по которым воздух и влага проходят внутри конструкции.

Приложения

Рекомендации по проектированию верхнего экрана для поверхностного стока

Многие области по периметру здания на горизонтальном уровне подвергаются большому количеству поверхностного стока из-за частого использования оконных проемов и непроницаемых стеновых фасадных материалов, таких как тонкий камень и EIFS. Первой и наиболее эффективной защитой от этой воды является уклон верхней поверхности экрана от здания минимум на 5% около края здания. Правильная конструкция для подключения водосточных труб к системам водостока по периметру непосредственно вместо того, чтобы течь в зону, непосредственно примыкающую к стене фундамента, является разумной.

Важные конструктивные соображения включают наклон поверхности в сторону от конструкции, обеспечение подходящей дренажной системы от верхнего экрана через гранулированную засыпку и синтетический дренажный слой, который простирается до дренажа по периметру.

Рекомендации по проектированию выходного дренажа

Дренажная труба по периметру фундаментной стены должна быть окружена гранулированным материалом со свободным сливом, который обернут фильтровальной тканью, чтобы предотвратить попадание мелких частиц в пористые пространства гранулированного материала.Дренажная труба должна иметь уклон не менее 0,5%, а лучше 1,0%.

Выбор гидроизоляционной / гидроизоляционной мембраны

Проектировщик должен учитывать общую систему управления водными ресурсами в зависимости от условий и нагрузок на площадке, чтобы определить, требуется ли гидроизоляция или гидроизоляция. В случае сомнений, очевидно, будет благоразумным принять консервативную сторону и создать водонепроницаемую систему.

Для водонепроницаемых систем в первую очередь следует рассмотреть вопрос о том, использовать ли гидроизоляцию с положительной или отрицательной стороны.Хотя отрицательная боковая гидроизоляция является преимуществом с точки зрения ремонтных возможностей, в большинстве конструкций фундаментных стен используется положительная боковая гидроизоляция, потому что сила природы на вашей стороне, прижимая гидроизоляцию к подпорке.

В зависимости от условий площадки и глубины стены фундамента, гидроизоляция с положительной стороной может быть установлена ​​снаружи или непосредственно на утеплитель при установке с глухой стороны перед укладкой бетона. Следующим дизайнерским решением для нанесения снаружи является использование жидких или листовых материалов.Листовые изделия выгодны с точки зрения постоянства свойств материала продукта и толщины, но основным недостатком является необходимость в многочисленных нахлестах. Перекрытия должны быть установлены таким образом, чтобы верхний лист перекрывал нижний лист, чтобы вода естественным образом проливалась на прихлестку. Если используются листовые материалы, предпочтительно, чтобы мембрана была полностью и непрерывно приклеена к подложке, чтобы предотвратить боковую миграцию утечек, а также для термической сварки или надежного соединения швов внахлест.

В случае жидкостных мембранных систем правильное нанесение с точки зрения покрытия и толщины имеет решающее значение для производительности, и это следует контролировать на протяжении всей установки.Ключевым преимуществом жидкостных систем является их монолитность и способность к самовоспламенению, поскольку материал применяется в жидкой форме. Одним из потенциальных недостатков является неспособность некоторых жидких продуктов перекрывать трещины или открывать строительные швы, что может произойти в новых зданиях вскоре после нанесения.

В гидроизоляционных узлах с глухой стороны (положительная сторона, без доступа из-за тесных линий участка, под плитами на уровне уклона или по другой причине) изделия могут включать листовые материалы из термоплавкого HDPE или ПВХ, бентонита или других аналогичных запатентованных листовых материалов. Во всех случаях защита мембраны, а также надлежащая притирка и герметизация стыков имеют решающее значение. Способы укладки бетона включают заливку на месте между облицовочной и внутренней формами или торкретбетон, наносимый распылением. В бентонитовых системах притирка бентонитовых листов обычно производится внахлест с внешней стороны, если укладка бетона включает заливку с верхней части стены. Бентонитовые листы также обычно покрывают черепицей в поперечном направлении укладки бетона. При использовании монолитного бетона решающее значение имеет детализация связей опалубки, а использование односторонних опалубок, прикрепленных к плите, может минимизировать эту детализацию.Детализация вокруг опорных свай и анкеров для анкеровки грунта может быть сложной задачей, и уменьшение количества или частоты таких типов проникновений увеличит потенциал для хорошей работы гидроизоляционной системы. Тщательный осмотр и ремонт гидроизоляции после укладки арматуры является критическим шагом, поскольку укладка стали часто приводит к повреждению гидроизоляции, которое невозможно отремонтировать после укладки бетона. Торкретирование может привести к возникновению нежелательных условий, таких как пустоты за арматурной сталью, и в результате некоторые производители гидроизоляции не рекомендуют свою продукцию для этого применения.В сочетании с гидроизоляцией из бентонитовых листов эти пустоты могут быть вредными, поскольку бентонит может набухать в пустоты и терять свою гидроизоляционную целостность. Тщательное внимание к установке имеет решающее значение при применении как монолитного, так и торкрет-бетона в гидроизоляционных сооружениях с глухой стороны.

Защита мембраны

Лучшие дизайнерские замыслы при выборе и детализации гидроизоляционных систем могут быть подорваны повреждениями от строительства. Для положительных сторон установка защитных панелей или изоляционных слоев как можно быстрее после установки мембраны имеет решающее значение для предотвращения механического повреждения последующих слоев и засыпки и образования ультрафиолетового излучения.Сборные синтетические дренажные слои иногда используются вместо защитной плиты для защиты гидроизоляционных мембран. Следует соблюдать осторожность при использовании поверх более мягких жидких материалов, так как дренажный слой может проникнуть в мембрану и повредить ее. С этими более мягкими гидроизоляционными мембранами рекомендуется использовать защитную плиту под синтетическим дренажным слоем или дренажные слои со встроенной полиэтиленовой подложкой.

При проектировании теплоизоляционных, защитных и дренажных элементов снаружи стен фундамента, расположенного ниже уровня земли, в сборке следует вертикально ввести плоскость скольжения.Расположение плоскости скольжения может отличаться в зависимости от конструкции; однако он должен быть включен во все сборки. Плоскость скольжения может снизить напряжения, возникающие на мембране во время операций контролируемой засыпки; эти напряжения могут вызвать повреждение мембраны, образование складок, потерю адгезии или расслоение. Изоляционные плиты из экструдированного полистирола должны быть надлежащим образом поддержаны на основании, чтобы предотвратить вертикальное перемещение. Кроме того, следует избегать механического крепления изоляции или других материалов, которые могут проникнуть в мембрану или оказать на нее напряжение.Если для прикрепления элемента к мембране используются клеи, рисунок клея следует наносить небольшими мазками, чтобы обеспечить вертикальный отвод воды и снизить вероятность гидростатического давления, воздействующего на гидроизоляционную мембрану.

Плоскость скольжения находится между XPS и дренажной доской. Дренажная плита должна иметь защитный лист на обратной стороне сердечника, чтобы способствовать лучшему перемещению по изоляции.

Завершение фасада здания

Решающее значение для любого здания имеет правильная детализация и интеграция вертикальной фасадной системы здания и строительной системы нижнего этажа.Интеграция двух систем требует тщательного рассмотрения, чтобы гарантировать, что все критерии влажности, воздуха и температуры для каждой системы удовлетворяются на переходной границе. На этом интерфейсе существует комбинация проектных нагрузок окружающей среды, таких как поверхностные воды, сток и дренаж стен полости.

Концевая заделка фасада часто приводит к накоплению влаги на уровне или около горизонтальной линии здания с окружающей территорией. Требуется специальная гидроизоляция за облицовочными камнями зданий или специальная гидроизоляция и обработка внешней кромки плиты там, где она примыкает к элементам земли.

Также требуется особая обработка всех входных дверей. Обычной практикой для оконцевания стен или дверных проемов является обеспечение уклона от здания, как указано ранее. Ограничение прямого контакта влаги с изоляцией или мигающей деталью на уплотнении конверта — очень эффективная практика.

Проникновения

Оценка состояния и устранение неисправностей подземных сооружений выявляет общие источники утечек, которые возникают при проникновении. Проникновения — это любые отверстия в стене или конструкционной системе, которые, если они не имеют должной гидроизоляции, обеспечивают проход для проникновения влаги в здание.Проходки в канализационные трубы, входы в водопровод, дренажные бассейны в плите перекрытия или рукава для электричества, газа или связи — все это обычные проходы, как правило, со своей собственной конструкцией или подробными характеристиками. Однако эти характеристики оставляют желать лучшего в отношении герметизации и гидроизоляции. Проникновение также может стать довольно экзотическим, например проникновение пара или другие особенности, требующие особого обращения. Из-за уникального характера проникновений и особых свойств ни одно правило или критерий не могут регулировать или применяться к их эффективному лечению.Однако классификация общих типов и характеристик проникновения помогает обеспечить эффективное лечение и надлежащее функционирование.

Изоляция, изоляция и гидроизоляция некоторых трубопроводов, которые подвергаются большим перепадам температуры, часто недооцениваются из-за их движения. В случае расширения и сжатия трубопроводов или трубопроводов, входящих в здание, требуется втулка через стену, которая не является продолжением проходящего трубопровода. Для их герметизации обычно требуется применение эластомерных башмаков, которые плотно прилегают к корпусу и внешней трубе.Другие поверхности, такие как газовые трубы, сигнальные или электрические, как правило, должны выполняться с должным учетом характера рукава через внешнюю стену и глубины ниже уровня проникновения.

Общеизвестно, что уплотнения служат резервной функцией и что предотвращение накопления влаги является основной целью создания герметичного здания при проникновении. Обратите внимание на то, что утечка может произойти при проникновении и течь за гидроизоляцией, если существует боковой путь.

Стеновые компенсаторы

Стеновые компенсаторы должны быть спроектированы с учетом предполагаемого смещения конструкции. Проконсультируйтесь с инженером-строителем относительно возможного движения. Для устранения утечек очень эффективным является усиленный внешний дренаж, аналогичный тому, который требуется на внешней стене. Особое внимание уделяется отводу воды у основания стены, чтобы избежать скопления воды в системе обратного заполнения или дренажа.

Соединения для строительства стен и пола

Строительные швы в большинстве случаев эффективно обрабатываются с помощью рекомендованных производителем гидрошпонок деталей.Для многих типов мембран многослойная детализация мембраны, надлежащая изоляция и допуск на детализацию стыков обычно эффективны для строительных швов. Брус с жидкой мембраной, покрытый эластомерным слоем, доходящим до края нижнего колонтитула и на несколько дюймов выше бруса, оказался исторически эффективным. Там, где требуется гидроизоляция фундаментной стены, рекомендуется добавить гидроизоляцию в строительный шов. Существуют и другие резервные системы, которые можно использовать в строительных швах стены / пола, включая инжекционные трубы, которые можно установить в швах до укладки бетона, а затем залить химическим раствором после строительства, если гидроизоляционные и гидроизоляционные линии защиты не повреждены. полностью эффективен.

Детали

Следующие данные можно загрузить в формате DWG или просмотреть в Интернете в формате DWF ™ (Design Web Format ™) или Adobe Acrobat PDF, щелкнув соответствующий формат справа от заголовка чертежа.

Детали, связанные с этим разделом BEDG по WBDG, были разработаны комитетом и предназначены исключительно для иллюстрации общих концепций проектирования и строительства. Надлежащее использование и применение концепций, проиллюстрированных в этих деталях, будет варьироваться в зависимости от соображений производительности и условий окружающей среды, уникальных для каждого проекта, и, следовательно, не представляют окончательного мнения или рекомендации автора каждого раздела или членов комитета, ответственных за разработку. ВБДГ.

Детали, графики и связанная информация, показанные в деталях, предназначены только для иллюстрации основных концепций и принципов проектирования и должны рассматриваться вместе с соответствующими описательными разделами Руководства по проектированию всего здания (WBDG). Информация, содержащаяся в нем, не предназначена для фактического строительства и может быть пересмотрена на основе изменений и / или уточнений в местных, государственных и национальных строительных нормах, новых технологиях ограждающих конструкций и достижениях в исследованиях и понимании механизмов разрушения ограждающих конструкций здания. Фактический дизайн и конфигурация будут варьироваться в зависимости от применимых местных, государственных и национальных требований строительных норм, климатических условий и экономических ограничений, уникальных для каждого проекта. Рекомендуется полное соблюдение рекомендаций производителей и признанных отраслевых стандартов, что должно быть отражено в соответствующих разделах спецификаций проекта.

Фундаментная стена — типовая система (деталь 1.2.1) DWG | DWF | PDF

Система фундаментных стен — гидроизоляция с глухой стороны (Деталь 1.2.2) DWG | DWF | PDF

Фундаментная стена — жидкостная мембранная система (Деталь 1.2.3) DWG | DWF | PDF

Фундаментная стена — система листовых мембран (деталь 1.2.4) DWG | DWF | PDF

Фундаментная стена — деталь прохода трубы без рукава (Деталь 1. 2.5) DWG | DWF | PDF

Фундаментная стена — деталь проходки трубы с гильзой (Деталь 1.2.6) DWG | DWF | PDF

Фундаментная стена — переход фасада на каменную облицовку (Деталь 1.2.7) DWG | DWF | PDF

Новые проблемы

Информацию о возникающих проблемах см. В разделе «Общий обзор».

Нормы / стандарты см. В разделе «Общий обзор».

Дополнительные ресурсы

WBDG

Продукты и системы

См. Соответствующие разделы в применимых спецификациях руководства: Unified Facility Guide Specifications (UFGS), VA Guide Specifications, Federal Guide for Green Construction Specifications, MasterSpec®

Публикации

Ресурсы, включая тексты, руководства и веб-страницы, см. В разделе «Общий обзор».

ПРИМЕЧАНИЕ. Фотографии, рисунки и рисунки были предоставлены первоначальным автором, если не указано иное.
