Гофра для электропроводки: как выбрать гофрорукав для кабеля – Гофра для кабеля — виды, советы по монтажу, обзор цен

Содержание

обзор видов, размеры, стоимость и нормы прокладки электропроводки

Здравствуй, дорогой гость!

Сегодняшней статье нужно уделить особое внимание. Речь в ней пойдет о безопасности. О безопасности нас и нашего имущества, и о том как маленькая деталь может спасти жизнь вам и ваши близким.

Мы все помним боль Кемерово. Страшный пожар, унесший десятки жизней. Основная версия — неисправность проводки. И такие ситуации, к сожалению, не единичны.

Именно поэтому предлагаю узнать, как можно обезопасить проводку от возгорания, зачем нужна гофра для кабеля и чем она поможет при возникшем коротком замыкании.

Виды гофры для прокладки кабелей

Гофра для проводов предотвращает распространение огня при коротком замыкании в стенах, выполненных из горючих материалов. Кроме того, она защищает кабель при различных видах работ и выполняет эстетическую функцию.

Предлагаю разобраться, какие бывают кабельные гофры.

По материалам:

  • Тонкостенный рукав

Чаще всего используется в декоративных целях. За счет небольшой толщины имеет высокую гибкость и легко повторяет контур помещения. Отличается невысокой прочностью и выдерживает нагрузку не более 320Н/5см2. Укладывается под обшивкой потолка и стен. Материал очень тонкий и легкий.

Поливинилхлорид популярен для изготовления оболочек из-за уникального свойства самозатухаемости, незаменимом при возгорании провода.

  • Полиэтиленовые и Полипропиленовые

Имеют несколько разновидностей:

  1. ПНД-полиэтилен низкого давления- отличается высокой гибкостью. Горюч;
  2. ПВД —полиэтилен высокого давления — самый прочный. Используется для внутренней (скрытой) прокладки, прокладываемой в кирпиче, пенобетоне, бетоне; Нельзя использовать этот материал в горючих стенах. Трубы ПНД выдерживают колебания температур в широком диапазоне- от −25 до +95 градусов по Цельсию.
  3. ПП —полипропилен- используется при строительстве монолитных домов. Проводка в данной гофре закладывается в специальные штробы стен.
  • Тяжелый прочный

Имеет толстые стенки, и соответственно высокую прочность. Используется для укладки в цементно-песчаную стяжку в полу или траншее на улице. Прочность-до 1250н/5см2)

Самая прочная гофра для кабелей. Изготавливается из колечек стальной полосы толщиной 0.25- .03мм, соединенных между собой плосковыгнутыми и плосковыпуклыми шайбами. Дополнительную стойкость коррозии придает оцинковка гофры. Металлорукав так же может изготавливаться из нержавейки. Кабель в такой защите может использоваться в стенах из любого, даже горючего материала, и выдерживает нагрузку до 4000 Н/5см2 и выше. Для удобства работы металлическую гофру часто оснащают протяжкой для кабеля.

Гофрированная оболочка для кабеля выпускается разного цвета. Обычно изделия их ПВХ выпускаются в сером цвете, черные из полиэтилена, а из полипропилена -синие. Но строгих правил в плане цвета нет.

Почему популярна, плюсы и минусы

Срок службы кабеля снижается из-за перегрева, излишней влажности, воздействия ультрафиолета и множества других факторов. В результате- короткое замыкание, пробой, поражение током. Поэтому использование гофрорукава полностью оправдало себя и становится популярнее с каждым годом.

Плюсы гофр для кабеля:

  1. Водонепроницаемость;
  2. Долговечность;
  3. Стойкость к возгораниям, огнеупорность, негорючесть;
  4. Сопротивляемость механическим нагрузкам, прочность;
  5. Легкость;
  6. Эстетичность;
  7. Коррозионная стойкость;
  8. Кабель, помещенный в гофру , не ударит человека током;
  9. Защита кабеля от воздействий окружающей среды.

Минусы:

  1. Цена. Даже самое дешевое пластиковое изделие- это дополнительные расходы;
  2. Необходимость тратить дополнительное время на расчет диаметра гофры и протяжку кабеля;

Кто-то скажет-для чего нужно тратить деньги , если кабель все равно выпускается в защитной изоляции? Ответ прост: Металл, из которого выполнены провода (алюминий или медь) спокойно прослужит 25-30 лет, а вот оплетка кабеля без защиты живет в среднем 3 года.

Как правильно подобрать и какая лучше

Гофра для электропроводки подбирается исходя их следующих факторов:

  • Место расположения проводки (улица, помещение, пол, потолок или стены)

Для уличной проводки необходимо использовать защиту повышенной прочности (твердую или металлическую).

  • Если это стены — необходимо понимать, из какого материала они изготовлены

Для монолитных стен необходимо выбирать полипропиленовую гофру, для кирпичных, бетонных, панельных и блочных — из полиэтилена высокого давления. Если требуется защитить провод внутри помещения, но не спрятанные в стены — идеально подойдет гибкая легкая оболочка из ПНД.

  • Назначение кабеля.

Перед выбором гофры в магазине обратите внимание на следующие нюансы: Белые жгуты (провода) используются для прокладки компьютерных сетей, черные и серые — общего назначения, красные — для внешней наружной прокладки на улице, а зеленым обозначаются изделия для телефонных кабелей.

Размеры и стоимость

Выбор размера гофры зависит в первую очередь от диаметра кабеля и от количества его жил. Эти данные сведем в единую таблицу:

Площадь поперечного сечения провода, ммКоличество проводов, штВнешний диаметр гофры, мм
1.52, 3, 4, 516,16, 20,20
2.52, 3, 4, 516,16, 20,25
42, 3, 4, 520,20,25,25
62, 3, 4, 520,25,32,32
102, 3, 4, 525,32,32,40
162, 3, 4, 532,32,40,40
252, 3, 4, 532,40,50,50
352, 3, 4, 540,50,50,63
502, 3, 4, 550,50,63, 63
702, 3, 450,63,63
952,363,63
120263
150263

Кроме того, выбор размера гофры зависит от участка прокладки электропроводки:

  1. К розеткам и выключателем —не менее 20мм;
  2. К приборам освещения и датчикам— от 16мм;
  3. От главной распределительной коробки или щитка — не менее 25мм;
  4. Соединение между двумя щитками — не менее −32мм;
  5. Штроба в перекрытии этажей — жесткая гофра диаметром не менее 40мм;
  6. Телефон, антенна, интернет- прочие слаботочные кабели-от 25мм.

Цены

Цена гофры зависит от материала, размеров, цвета, назначения и технических характеристик. Если обобщить —то самая дешевая- гибкая пластиковая гофра для внутренней отделки, а самая дорогая — металлическая.

Продается она в бухтах по 50 и 100 метров. Можно найти изделия в отрезках, они дороже.

Приобретать материал лучше в специализированных магазинах. Экономия в вопросах безопасности не нужна.

Сведем приблизительную стоимость изделий в общую таблицу:

НазваниеТипВнешний диаметрВнутренний диаметрЦена за метр, средняя
Гофра ПВХлегкая16 мм11,4 мм2,4 руб
Труба защитная гофрированная ПНД чернаяДКС15,7 мм11,3 ммот 7,5 руб/м
Труба гофрированная ПНД черная
ДКС19,5 мм14,5 ммот 8,9 руб/м
Труба ПНД красная двойная (двухслойная)жесткая50 мм41,5 мм78,5 руб/м
Труба ПНД тяжелаятяжелая31 мм23,4 ммот 9,7 руб/м
Трубка ППЛ (полипропилен) гофрированнаялегкая19,7 мм14,8 ммот 28 руб/м
Гофротруба полиамидчерная21,2 мм16,8 ммот 52 руб/м
Металлорукав оцинкованныйметалл20мм18ммОт 32руб/м

Монтаж

Требования и нормы

При прокладке гофры необходимо обеспечить следующие условия:

  • Длина одного участка- 20-25м максимум. При этом трасса не должна иметь более 4 поворотов;
  • Единый отрезок гофррукава не укладывается в острых углах:
  • Повороты не должны располагаться рядом;
  • Угол поворота не должен быть меньше 90 градусов, радиус- лучше больше, чем меньше;
  • Минимальное расстояние между двумя параллельными рукавами- не менее 200мм

Последовательность работ

  1. Электрическая гофра режется на отрезки согласно чертежу. Если рукав оборудован протяжкой- ее необходимо придерживать в процессе резки;
  2. Готовиться кабель (жгут), его для увеличения твердости лучше в нескольких местах перевязать гладкой изолентой;
  3. Конец кабеля присоединяется к протяжке и скрепляется с ее концом;
  4. Жгут протягивается в гофрированную электротехническую трубу
  5. Кабель в защите закладывается в канал.

Видео как продевать кабель

Крепеж

Существует несколько общих правил крепежа:

  • Расстояние между крепежными элементами в идеале — 40-50 см;
  • Винты, саморезы, дюбеля следует закручивать до конца, чтобы шляпка не царапала гофру;
  • Способ крепления зависит от материала стен. Для мягких (дерево, гипсокартон и тп) подойдет гвоздь или саморез. Дли кирпича и подобных поверхностей — дюбель гвоздь;
  • К бетонному столбу рукав крепится пластиковыми стяжками, к тросу- пластиковыми подвесками;

Виды крепежа для гофрорукавов:

  • Дюбель-клипса;
  • Дюбель-стяжка;
  • Кабельные стяжки КСП;
  • Клипсы и скобы с гвоздем;
  • U-образные скобы;

Выбирается тот или иной крепеж в зависимости от размера и формы гофры и места ее крепления

Особенности прокладки на улице

  1. При прокладке кабеля на улице нужна специально предназначенная гофра, с защитой от ультрафиолета и от механических повреждений;
  2. Температурный диапазон материала должен быть широким. Если кабель подвешивается- необходимо дополнительное армирование изоляции.
  3. Гофру на улице часто монтируют на специальный трос с помощью специальных стяжек;

Все электромонтажные работы следует проводить под контролем профессионального электрика, а лучше совсем поручить это дело специалистам. Вряд ли новичок осуществит правильный монтаж.

Заключение

Использование гофры для кабеля- оправдано по всем параметрам. Оно убережет кабель от повреждения, а хозяина жилища от купных неприятностей. И подбирать ее нужно тщательно, не гонясь за дешевизной. Лучше заплатить пару тысяч за гофру, чем несколько миллионов за ремонт дома. Будьте внимательны к деталям, именно детали способны сэкономить кучу времени и денег!

А на сегодня я прощаюсь, надеюсь, скоро мы снова увидимся. А пока -заходите в наши сообщества, там много полезного. Подписывайтесь , делитесь новостями, опытом, новыми тенденциями и вашими мыслями!

Загрузка...

виды, выбор и способы монтажа

Правила установки электрического оборудования (ПУЭ) четко регламентируют способы прокладки кабелей и проводов, в соответствии с требованиями пожаробезопасности. Согласно этим правилам, непосредственный (то есть без использования дополнительной защиты) монтаж кабеля разрешен лишь при условии его изготовления из трудно сгораемых материалов. Исключение для такого типа проводки составляет только прокладка по легко воспламеняемым основаниям. В остальных же случаях ПУЭ требуют использования не поддерживающей горение защиты при монтаже электросетей. Таким видом защиты электропроводки является гофра.

Несмотря на свойство не поддерживать горение, сама по себе гофра для проводки не является негорючей прокладкой. Использовать ее без дополнительной защиты при монтаже электросетей в деревянных строениях, каркасных домах и других легко воспламеняемых зданиях запрещено правилами ПУЭ. Исключение составляет металлическая гофра, обладающая устойчивостью к воспламенению и повышенной жаропрочностью.

Когда необходимо использовать гофру для прокладки кабелей в закрытых помещениях

Гофротруба для электропроводки призвана обеспечить дополнительную защиту от механических воздействий, а также служит в роли диэлектрика, образуя дополнительный слой изоляции. Хорошая гибкость гофротруб обуславливает возможность снижения трудозатрат при организации электросетей любого назначения путем упрощения процесса их монтажа.

Кроме того, изделия данного типа характеризуются длительным сроком эксплуатации, обладают высокой степенью гидрофобности, устойчивы к широкому диапазону температурных колебаний (от −20 до 60°С), не вступают в реакцию с химически активными соединениями (кроме металлических гофр) и не подвержены коррозии.

Наиболее распространенными сферами для использования гофротруб является монтаж проводки:

  • Скрытым способом.
  • Наружным способом.
  • В рамках создания подземных коммуникаций.
  • Открытым способом на улице.

Применяется гофра и в процессе протягивания телевизионных, телефонных UTP, силовых, а также других видов кабелей специального назначения.

Виды гофротруб для прокладки электросетей

Гофра для кабелей подбирается, в зависимости от особенностей каждого отдельно взятого проекта, может различаться как материалом, использованным для ее изготовления, так и конструкцией и дизайном.

Виды конструкций гофрированных труб для кабеля

Гофрированные трубы для проводки бывают:

  1. Однослойными (имеют единую стенку между внешней и внутренней поверхностью изделия).
  2. Двухслойными (внутренний слой, обычно представляющий собой гладкую полимерную трубку, помещен в гофру).

Особенности технических характеристик гофры для электропроводов

В зависимости от предполагаемых условий эксплуатации и особенностей монтажа гофротруб, при реализации проектов различают следующие типы изделий:

  1. Легкие. Способны выдерживать нагрузки до 320 Н/5 кв. см. Имеют малую толщину стенок, за счет чего обладают высокой степенью гибкости. Оптимальны при обеспечении внутренней проводки помещений. Легко монтируются, повторяя геометрию поверхностей, и сокращая тем самым трудозатраты рабочих. Легкие гофротрубы используются в ходе проведения проводки под различными типами внутренней обшивки.
  2. Средние. Справляются с нагрузками до 750 Н/5 кв. см. Обладают хорошей гибкостью, достаточно прочны для монтажа внутри стеновых штроб.
  3. Тяжелые. Могут эксплуатироваться при нагрузке до 1250 Н/5 кв. см. Изделия имеют утолщенные стенки, обеспечивающие их повышенную прочность. Используются при инсталляции кабелей под бетонной или цементной стяжкой, а также в ходе уличных работ по укладке траншейных магистралей.
  4. Сверхтяжелые (армированные). Выдержат от 4000 Н/5 кв. см и более. Двухслойная конструкция имеет внутреннюю часть из стальной проволочной спирали и оболочку из пластмассы. Подходят для монтажа кабелей в уличных условиях (в том числе, для прокладки подвесных и подземных коммуникаций).

Обычно гофротрубы, независимо от их материала, толщины и конструкции, комплектуются специальными металлическими зондами, предназначенными для оптимизации процесса протяжки кабелей. Как правило, зонд изготавливается из стальной проволоки, конец которой изгибается в форме крюка. Бывают и модели гофр без специальных приспособлений для протяжки. Они доступнее по цене, но требуют гораздо большего количества трудозатрат в процессе прокладки кабелей.

Дифференцируются гофротрубы для электропроводов и по диаметру, а также по способу их расфасовки.

Пластмассовые негорючие гофры выпускаются в нескольких вариантах диаметра поперечного сечения, варьирующихся в пределах от 16 до 32мм по внешнему краю изделия. Выпущенные в соответствии с ГОСТом гофротрубы из пластика имеют следующее соотношение внешнего диаметра к внутреннему в мм: 16,0/10,7; 20,0/14,1; 25,0/18,3; 32,0/24,5; 40,0/31,5; 50,0/39,6.

Соотношение внешнего и внутреннего диаметра металлических гофр отличается от пластмассовых, имеет следующие величины в мм: 9,8/5,1; 11,0/7,7; 13,5/9,7; 15,6/11,7; 19,0/14,7; 22,0/18,0; 30,3/24,5; 38,0/31,5; 45,0/37,5; 58,0/49,5; 71,5/62,5; 87,5/78,0.

В зависимости от использованного в производстве материала, гофрированные трубы для проводки поставляются в бухтах 2-25 или 50-100м (для металлических и пластиковых изделий соответственно).

Что означает цвет гофры

О целевом назначении каждого отдельно взятого изделия расскажет его цветовое исполнение. Расцветки гофротруб утверждены стандартом:

  • Серые — общего назначения.
  • Коричневые и черные — для запитывания бытовых агрегатов.
  • Белые — для прокладки компьютерных сетей.
  • Красные — для работы в условиях улицы.
  • Синие — для прокладки систем теплого пола и работы по установке магистралей водоснабжения.
  • Зеленые — при инсталляции телефонных линий.
  • Желтые — для прокладки кабелей в ходе создания сетей газоснабжения.

Материалы для производства гофротруб

В зависимости от целевого назначения гафрированных труб для кабеля, они производятся из различных по своим техническим и эксплуатационным характеристикам материалов.

Базовым материалом для изготовления труб может являться:

  1. ПВХ (поливинилхлорид). Обладает способностью самозатухания.
  2. ПВД (полиэтилен высокого давления). Применяется для монтажа скрытой проводки на бетонных, кирпичных и прочих неподверженных возгоранию основаниях. Участвует в производстве двухслойных гофр в качестве внешнего материала;
  3. ПНД (полиэтилен низкого давления). Пластичен, удобен в работе с изготовленными из него гофрами.
  4. Полиамид (ПА). Обладает гидрофобностью. Гофротрубы из этого материала используются при электрификации в условиях повышенной влажности.
  5. Полипропилен (ПП). Полипропиленовые гофры служат дополнительной защитой кабелей, закладываемых в электропроводные каналы во время монолитного строительства.
  6. Металл. Используется при производстве армированной термостойкой гофры и металлорукавов с изоляцией.

Металлогофры обладают высокой локализационной способностью, обеспечивающей им возможность выдерживать короткое замыкание в проводке, не теряя своей целостности в результате прогорания стенок. Толерантны металлические изделия такого типа и к экстремальным температурным перепадам, а также длительным воздействиям низких (до −20°С) и высоких (до 60°С) температур.

Стоимость армированных рукавов значительно превышает цену на пластмассовые изделия, поэтому использование металлогофр актуально только в условиях строгой необходимости в соответствии с ПУЭ.

Маркировка РВД на металлорукавах означает, что изделие не только выдержит высокое давление, но способно сохранить свои эксплуатационные характеристики после взрыва. Такие гофрированные трубы используются для прокладки кабелей в условиях производств.

Монтаж гофротруб для кабеля

Правила работы

Существуют общие правила для использования гофрированных труб в процессе прокладки кабелей:

  1. Для укладки скрытых сетей, штробление необходимо произвести заранее.
  2. Пластмассовые гофры режутся острым ножом, металлические — специальными ножницами по металлу.
  3. В процессе отрезания гофр, имеющуюся в них протяжку следует предварительно придержать плоскогубцами во избежание ее ускользания внутрь трубы, а после окончания резки откусить кусачками на удобную длину.
  4. При работе с монолитными конструкциями, гофрированные трубы укладываются до застывания стяжки, а кабели прокладываются после.
  5. Диаметр гофры следует выбирать так, чтобы он вдвое превышал общий диаметр прокладываемых в ней проводов.
  6. Если план монтажа сетей подразумевает протягивание через одну гофру нескольких проводов, стоит смотать их между собой изолентой. Это облегчит дальнейшую инсталляцию и повысит диэлектрические свойства всей конструкции.
  7. Изготовленные из металла рукава требуют организации заземления с обоих торцов.
  8. Важно обеспечить отсутствие провисания установленной гофры (к функциональным элементам сети она должна подходить своим краем вровень с корпусом).
  9. В случае необходимости соединить гофрированные трубы между собой, необходимо воспользоваться транзитными коробами.
  10. Не следует сгибать гофру более, чем на 90 градусов — во избежание потери ее целостности. Чем больше жесткость используемого рукава, тем меньше возможный угол изгиба.

Поврежденные в ходе установки гофрорукава не подлежат ремонту и дальнейшему использованию по назначению, поэтому работу по инсталляции электросетей в гофре необходимо производить бережно, избегая соприкосновения пластмассовых участков изделий с острыми деталями и углами.

Процесс монтажа в помещении

Монтаж гофротруб под кабель начинают с разметки рабочего пространства с помощью строительного уровня. На поверхность наносят метки в местах прохождения будущих линий электросетей и предполагаемых стыков рукавов.

Согласно проделанной разметке, в поверхность устанавливаются дюбеля — на расстоянии не менее 30см (такой шаг позволит избежать дальнейшего провисания конструкции). Монтируются кронштейны соответствующего диаметру гофры размера. Для пластиковых рукавов выбирают хомут из идентичного материала, но допускается использовать в качестве опоры и металлическую проволоку, надежно закрепленную на рабочей поверхности при помощи шурупа.

Если планируется подвесить рукав с помощью троса, его материал должен иметь высокую степень устойчивости к деформации, иначе со временем собранная конструкция провиснет и утратит свои начальные технические характеристики.

После того, как выделенная под прокладку электросети площадь полностью подготовлена (сделаны штробы, проложены траншеи, установлены необходимые конструкции, закончена разметка и пр.), можно приступать к непосредственному монтажу рукавов.

Осуществляются необходимые замеры и нарезка нужного для работы числа труб подходящей длины. Далее, если задача не подразумевает укладки кабелей в несущие конструкции или в землю, выполняется протяжка проводов в гофры путем использования комплектной стальной проволоки или натяжкой рукава на кабель. Делать это следует с осторожностью, избегая повреждения целостности рукава концом кабеля.

В случае отсутствия в комплекте с гофротрубой стальной протяжки, можно сделать ее самостоятельно — из тонкой и достаточно гибкой проволоки. Можно воспользоваться и прочной нитью, протащив ее сквозь рукав с помощью привязанного к ее концу куска бумаги и мощного пылесоса.

Подготовленные отрезы труб закрепляются на заранее отмеченных участках, соединяясь в случае необходимости с помощью транзитных коробов, после чего подключаются к подразетникам и щиткам, с закреплением концов внутри коробки устройства.

Прокладка гофр открытым способом на улице

Способы прокладки кабелей в условиях улицы (в том числе, по стенам зданий и сооружений) регламентируют следующие документы:

  • «Электропроводки ПУЭ», глава 2, пункт 1.
  • Подразделы «Электропроводки» и «Электротехнические устройства» СНиПа 3.05.06-85.
  • Глава «Прокладка кабелей и проводов по стенам зданий» ОСТН-600-93 (отраслевые строительно-технические нормативы на монтаж сооружений и устройств связи, радиовещания и телевидения).

Кабель может крепиться открытым способом — посредством накладных скоб, если такой метод не приведет к нарушению архитектурного облика здания. В противном же случае потребуется разнести параллельно укладываемые гофротрубы с проводкой минимум на 0,5 метра.

Если проект предполагает применение гофры из ПНД, рекомендуется дополнительно защитить рукав от провисания путем протяжки внутри него металлического троса, диаметром 2-3 мм. В таком случае обязательно применения тросовых зажимов и талрепов (натяжных муфт) по обоим торцам гофротрубы.

В случае ввода проложенного по улице металлорукава в здание, необходимо обеспечить заземление конструкции.

В случае наличия на пути прокладываемой трубы препятствия, рекомендуется разместить очередную секцию рукава за ним, а потом конец трубы готовой секции протянуть под препятствием и надежно соединить со второй частью магистрали муфтой.

При закреплении рукавов на вертикальной поверхности тросом, необходимо выбирать его диаметр, натяжение, а также шаг пролетов, как и для воздушных прокладок.

При укладке по улице на высоте менее 2,3 метров от земли, гофры потребуют дополнительной защиты от механических повреждений, обеспечить которую помогут ПНД трубы, стальные трубы, гнутый швеллер или уголок.

Укладка гофрированных труб с кабелем непосредственно на землю не производится: магистраль либо приподнимают на высоту свыше 50 см от поверхности, либо заглубляют в грунт минимум на полметра.

Особенности выбора гофротруб

Основная масса представленных на рынке гофрированных труб производится в соответствии с регламентируемыми ГОСТ стандартами, что гарантирует потребителю высокое качество и надежность продукции. Существуют некоторые общие правила, которые позволят правильно подобрать гофротрубу при покупке:

  • Если изделие имеет внешние дефекты покраски или самого материала (точки, вкрапления), оно, скорее всего, произведено из вторичного пластика и не отличается высоким качеством.
  • Не стоит экономить на приобретении труб с комплектной протяжкой — это серьезно сэкономит трудозатраты в процессе инсталляции кабеля. Особенно актуален этот совет в случае выбора рукавов малого диаметра.
  • Следует подбирать гофру строго под намеченные цели, ориентируясь на требуемый диаметр и цветность изделия, говорящую о рекомендованных способах его эксплуатации.
  • Важно подбирать рукава в соответствии с требованиями пожаробезопасности проектируемого объекта (для негорючих поверхностей годятся любые трубы, для каркасных построек — ПВХ или ПВД, а для легко воспламеняемых поверхностей — устойчивые к возгоранию металлорукава).

Стоит заранее рассчитать необходимую длину гофры для выполнения предстоящих работ и приобретать материал с запасом — на случай порчи рукава в ходе его укладки.

Полезные рекомендации по монтажу

Оптимизировать процесс установки гофротруб для кабеля и продлить срок их службы помогут следующие рекомендации:

  1. Откажитесь от прокладки гофр поверх незащищенных острых углов.
  2. Обмотайте конец кабеля изолентой перед его протаскиванием в пластмассовую гофротрубу. Это защитит ее от механических повреждений.
  3. Обязательно используйте транзитные коробки при соединении отдельных участков рукавов.
  4. Укладывайте гофрированные трубы до заливки монолитных конструкций, а кабели протягивайте уже после отвердевания поверхности.
  5. Тщательно размеряйте рабочее пространство и заранее проделывайте штробы под гофру.
  6. Проложенную внешним способом проводку в закрытых помещениях следует прикрывать гипсокартоном или подвесными потолками.
  7. Не пренебрегайте использованием дополнительной защиты гофротруб при прокладке в помещениях с высокой влажностью или на легко воспламеняемых поверхностях.
  8. Прячьте концы гофры внутрь коробков электрораспределительных приборов: это защитит сеть от механических повреждений, обеспечит дополнительную изоляцию проводки.

Четкое соблюдение технических параметров гофрированной трубы и правильный монтаж проводки позволит создать безопасную, долговечную и эстетически приемлемую электросеть практически в любых условиях.

Как подобрать гофру для кабеля: правила выбора

Как же без электрических гофр обходились раньше

Как же без электрических гофр обходились раньше

Сегодня при укладке проводки либо ее ремонте рекомендуется все провода дополнительно «упаковывать» в защитную оболочку, которую и представляет собой гофрированная трубка для кабеля. Самым распространенным вариантом такой защиты является круглая трубка с ребристой структурой, за счет чего изделие обладает определенной гибкостью.

В этой статье мы разберемся, как подбираются защитные гофрированные трубы для кабеля в зависимости от их типов и целей, которые преследует монтажник.

Назначение гофры

Давайте начнем с самого важного, чтобы сразу себе четко представлять полный функционал такой защиты, и сферы ее применения.

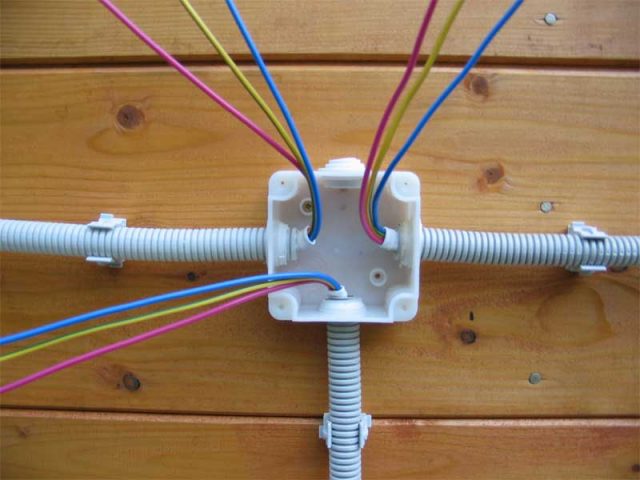

Все провода разведены по помещению в гофре

Все провода разведены по помещению в гофре

  • Соображения пожарной безопасности – когда электрические провода прокладываются по сгораемым стенам и перекрытиям или за соответствующей обшивкой, например, деревянной вагонкой. Для таких целей используют несгораемые защитные оболочки.
  • Защита проводов от механического воздействия – рационально, если проводка расположена за обшивкой. Например, вы решили повесить на стену телевизор и засверливаетесь прямо сквозь отделку в капитальную стену. В этом случае гофра поможет понять, что вы попали не туда, куда нужно.
  • Беспрепятственная замена кабеля – подобные ситуации случаются тогда, когда требуется отремонтировать кусок провода, который замурован в стене либо стяжке. Гофра позволяет провести всю операцию без разбивания всей поверхности, в которой спрятаны провода.
  • Для защиты кабеля от внешних факторов – имеются в виду атмосферные воздействия, такие как ультрафиолет, перепады температур, влажность и прочее.
Гофра для кабеля, предназначенная для укладки в грунт

Гофра для кабеля, предназначенная для укладки в грунт

Совет! Не сложно догадаться, что для прокладки на открытом воздухе вам потребуется гофра способная отлично переносить перепады температур, защищенная от влажности, достаточно жесткая, если речь идет об укладке в грунт, и армированная, если кабель будет подвешен.

Отдельно хочется сказать про защиту от механических воздействий, Да, гофра, особенно сделанная из металла, имеет некоторый запас прочности, но противостоять сверлу ей не под силу.

Тут важно быть осторожным при сверлении и внимательно следить за ходом бура. А вообще, вам нужно заранее побеспокоиться о том, чтобы в наличии была фотография или чертеж с расположением скрытой проводки, чтобы проблема такая не возникала.

Разновидности гофры

Давайте теперь подробнее разбираться с теми разновидностями и классификациями гофр, которые представлены сегодня в магазинах.

Различия по конструкции

Труба гибкая гофрошланг d=20 под кабель

Труба гибкая гофрошланг d=20 под кабель

  • Легкая гофра – данный материал имеет очень тонкие стенки, что означает его высокую степень гибкости. Рекомендуется подобное решение применять под обшивкой из различных материалов в целях механической защиты, однако стоит помнить, что держит удары она не очень хорошо. В первую очередь, делает этот вариант популярным удобство в применении, особенно если при прокладке требуется пройти множество участков с крутыми изгибами. Цена на материал будет самая низкая.
  • Средней плотности – имеет жесткость выше по сравнению с предыдущей и пригодна для применения как в стяжку, так и в стены, однако для полов лучше использовать следующий тип по той причине, что если массой бетона гофра будет деформирована, вы лишитесь главного преимущества такой прокладки – возможности замены кабеля без демонтажа покрытия.
Гофра для кабеля НГ двухслойная

Гофра для кабеля НГ двухслойная

  • Тяжелая гофра – данный вариант изоляции имеет очень толстые стенки и низкую подвижность. Ее можно спокойно укладывать как в открытый грунт, так и в бетонную стяжку. Из-за того, что такая гофротруба для кабеля уличная имеет очень большой радиус изгиба, для поворотов используют специальную фурнитуру (уголки, муфты, тройники и прочее). Для этого решения характерна высокая степень защищенности от пыли и влаги.
Тройник для пластиковой гофры

Тройник для пластиковой гофры

  • Гофра армированная для кабеля – внутри такой трубы находится сплетенная сетка из стальной проволоки, что делает ее очень прочной на разрыв. Данный вариант считается лучшим для прокладки на улице как при подвешивании, так и при закапывании.
На фото - гофра для кабеля d=16 с зондом

На фото — гофра для кабеля d=16 с зондом

Отдельно стоит отметить, что существуют варианты с зондом, который еще называют протяжкой, и без него. Что дает подобное оснащение? Все просто – мы имеем возможность намного легче пропускать провода через изделие. Если пытаться это сделать без него, то вы не сможете пройти ни одного поворота. Также проблема может возникнуть и на прямом участке, если он имеет значительную протяженность.

Выполняется процедура с протяжкой достаточно просто. С одного конца крепко привязываем к проволоке конец провода так, чтобы он не цеплялся за ребра во время прохождения трубы, и вытягиваем его с обратной стороны.

Совет! При замене кабеля в стяжке его не нужно сразу извлекать. Сделайте аналогичную манипуляцию, но теперь привяжите снаружи проволоку, что позволит сделать новый зонд, которым вы и воспользуетесь при повторной укладке.

Кабельная гофра двойная д=50

Кабельная гофра двойная д=50

Исключением лишь могут стать двухслойные модели, которые внутри имеют гладкую поверхность. И то, это при условии жесткости протягиваемого провода и отсутствии на его пути крутых поворотов.

Материалы

Гофра может изготавливаться из разных материалов, что напрямую влияет на ее физические и химические свойства.

Гофра из полипропилена

Гофра из полипропилена

  • Полипропилен (сокращенно ППР) – чаще всего материал имеет синий окрас, словно изолента. Главной его особенностью является то, что он самозатухающий, то есть открытого горения не поддерживает. У него отличная водостойкость, поэтому его часто применяют при прокладке во влажных помещениях и даже на улице.
Материал, из которого изготовлена гофра для кабеля, и размеры ее обязательно указываются на этикетке

Материал, из которого изготовлена гофра для кабеля, и размеры ее обязательно указываются на этикетке

  • Поливинилхлорид, он же ПВХ – материал имеет характерный серый окрас. Тоже является самозатухающим, отлично защищающим от влажности. При этом материал не способен переносить низкие температуры, из-за чего применяется только внутри помещений.
Для материала характерна химическая устойчивость

Для материала характерна химическая устойчивость

  • Полиэтилен низкого давления (ПНД) – отличить материал можно также по цвету, гофры бывают черными или оранжевыми. Он отлично переносит различные химические воздействия, однако является горючим. Из-за этих особенностей материал может применяться только для прокладки в штробах, то есть муруется в несгораемой стяжке, либо же на улице.
Металлические гофры стоят значительно дороже полимерных

Металлические гофры стоят значительно дороже полимерных

  • Металл – изделия, которые делают из оцинкованной или нержавеющей стали. Вариант не горюч, оно и не удивительно, и имеет очень высокую механическую прочность. Применяется в основном для прокладки проводов по сгораемым поверхностям и сквозь них, так как такая оболочка способна пережить без повреждения высокую температуру от короткого замыкания до тех пор, пока не сработает автомат защиты. Также неплохо показывает себя при прокладке на открытом воздухе.

Совет! Проблема, о которой мало кто задумывается на этапе строительства дома – это повреждение электрической проводки мелкими грызунами. Как вы понимаете, облачившиеся провода в металл станут для вредителей недоступными.

Гофра из металла и полимера

Гофра из металла и полимера

  • Отдельно стоит отметить решение, которое можно назвать композитным. Речь идет о метало-полимерных гофрах, которые обладают лучшими характеристиками по защите проводки от влажности и пыли. При этом труба очень прочная.

Размеры гофротруб

Теперь давайте немного поговорим о размерах этих изделий, чтобы понимать какие, куда лучше применять. Гофрированные трубы для электросетей выпускаются разных диаметров в пределах от 16 до 65 мм.

При этом стоит помнить, что у каждого изделия имеется два диаметра: внутренний и наружный. Первая цифра нужная для определения пространства под провода, а вторая – для объема, который займет смонтированная проводка.

Совет! При подборе диаметра, ориентируйтесь так, чтобы после протяжки в трубе  оставалось свободным пространство не менее половины радиуса, то есть 1\4 диаметра. Данная мера нужная для удобной прокладки и наличия  воздушной подушки, которая позволит кабелю эффективнее охлаждаться.

Итак, какие гофры обычно применяются в тех или иных ситуациях:

  • Гофра для кабеля 16 мм используется в основном для прокладки к осветительным приборам, так как всех их можно соединить последовательно, а значит, внутри будет располагаться 1-2 проводника.
  • Для протяжки проводов к розеткам и выключателям применяют изделия диаметром не меньше 20-ти миллиметров.
Кабельный гофрорукав д=25 мм

Кабельный гофрорукав д=25 мм

  • Диаметр в 25 мм применяется тогда, когда требуется прокинуть провода от щитка, либо от главной распределительной коробки к следующим.
  • Соединить между собой два электрощитка позволит 32-х миллиметровая гофротруба.
  • Если требуется выполнить проход через межэтажное перекрытие, то применяется диаметр не менее 40 миллиметров.

Также диаметр дополнительной изоляции подбирается, исходя из количества проводников и их сечения.

Дополнительные данные для подбора размера гофры

Дополнительные данные для подбора размера гофры

Монтаж гофры

Монтаж гофры можно разделить на два типа – открытый и закрытый:

  • В первом случае для фиксации трубы применяют специальные пластиковые клипсы, размер которых подбирается конкретно под трубу.
Монтажная клипса

Монтажная клипса

  • Клипсы располагаются друг от друга на расстоянии 30-40 сантиметров. Крепятся они при помощи дюбель-шурупов или саморезов (в зависимости от того, из какого материала поверхность, к которой мы вяжемся).
  • Гофра в клипсах фиксируется надежно – для этого достаточно ее вдавить внутрь, пока не услышите характерного щелчка. Самопроизвольное выпадение при правильно подобранных размерах невозможно.
  • При скрытой прокладке использовать клипсы неудобно, так как они занимают много места, разве что исключение составит монтаж в стяжку, слой которой будет достаточной толщины, чтобы все скрыть.
Вариант стяжки для крепежа трубы

Вариант стяжки для крепежа трубы

  • Для монтажа в стены применяют дюбель-стяжки, пластиковые скобы либо самодельные варианты, нарезанные из тонколистового металла.

При проектировании трассы стоит учесть следующие моменты:

  • Длина отдельного участка не должна превышать 25 метров, при том, что максимальное количество поворотов равно 4-м.
  • Не стоит располагать повороты слишком близко друг другу – рекомендуемое расстояние 4-5 метров. Если же такая необходимость имеется, то установите здесь дополнительную распределительную коробку.
  • Минимально возможный радиус поворота – 90 градусов, хотя чем плавнее он будет, тем лучше.
  • Если рядом проходят трассы, по которым проложены электропроводка и малоточные кабеля, то расстояние между ними не должно быть меньше 20 сантиметров.

На этом, в принципе, все. Если вас интересует более подробная инструкция по монтажу электропроводки в гофре своими руками, то обязательно просмотрите предложенное нами видео.

Дополнительно скажем, что кабель для проводки без гофр может монтироваться только на несгораемые поверхности, и он не должен быть связан с металлическими каркасами подвесных потолков и фальшь стен, что на практике встречается довольно часто.

секреты выбора и нюансы монтажа

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Для защиты электропроводки от внешнего механического повреждения необходим прочный и надёжный кожух. Гофра для проводов и кабеля – оптимальный инструмент для этой цели. Она не только защитит провода от повреждения, но и выступит в качестве дополнительной изоляции, исключающей риск поражения током при нарушении целостности кабеля. Какой бывает защитная гофра, как правильно её монтировать? Об этом и поговорим подробнее.

Гофра для проводов и кабеля

Гофрированная защита для кабеля необходима в домах любого типа постройки

Содержание статьи

Для чего нужна гофра, плюсы применения

При прокладывании инженерных сетей необходимо обеспечить их защиту от внешнего воздействия и обезопасить человека от случайного удара током. Раньше проводку утапливали под штукатурку, которая выступала своеобразной защитой от случайных механических повреждений провода. В случае каких либо проблем, ремонт проводки превращался в капитальное разрушение стены. Два десятка лет назад появилось универсальное и очень удобное средство для электропроводки — гофрированная труба.

Гофрозащита может быть выполнена из нержавеющей стали

Гофрозащита может быть выполнена из нержавеющей стали

Этот кожух также утапливается в специально изготовленные каналы в стене и запечатывается штукатуркой, но кабель внутри гофры свободен и может быть при необходимости извлечён из неё. При этой процедуре целостность стены не нарушается.

Крепление гофрозащиты под потолком в деревянном доме

Крепление гофрозащиты под потолком в деревянном доме

Преимущества использования гофры:

  • Пожарная безопасность. Термоустойчивая гофра для электропроводки не горит, а при возникновении очага горения сжимается вокруг повреждённого кабеля и не даёт воздуху проникать к мету возгорания.
  • Гофрированная защита изолирует электрокабель от воды, это особенно важно для помещений с повышенным уровнем влажности.
  • Гофрорукав прост в монтаже и не требует особых навыков.
  • Цена такой защиты невысока и доступна любым потребителям.
Гибкость гофрозащиты позволяет использовать ее в любом месте дома

Гибкость гофрозащиты позволяет использовать ее в любом месте дома

Гофра для проводов: конструкция

Гофрированная защита электропроводки – это шланг из огнеупорного ПВХ со стенками в особой формы. Он состоит из колец материала, разных по толщине и диаметру. Эта конструкция позволяет шлангу держать форму, быть устойчивым к внешнему воздействию и при этом сохранять гибкость. Подвижность соединений гофры даёт возможность делать разводку под прямым углом.

Кроме ПВХ, в качестве основного материала может использоваться полиэтилен высокого или низкого давления, он также устойчив к влажности и механическим повреждениям.

Полезная информация! Цвет гофры может свидетельствовать о её материале и особенных свойствах. Оранжевые или красные шланги более огнеупорны чем синие и чёрные, а серый цвет говорит о том, что в изделии использован ПВХ.
Для облегчения монтажа гофра продаётся с металлической протяжкой

Для облегчения монтажа гофра продаётся с металлической протяжкой

Виды изделия

Гофра для проводки имеет несколько разновидностей. Каждый вид отличается используемым материалом и предназначением.

Тонкостенный шланг

Отличается лёгкостью и гибкостью. Используется для проводки, которая расположена в местах, недоступных для механического воздействия. Чаще всего, подобную электрозащиту используют для проводки в каркасных домах, при монтаже подвесных потолков.

Тонкостенная гофра

Тонкостенная гофра

Тяжелый прочный шланг

Может выдерживать давление и трение, устойчив к перепадам внешних температур и влажности. Успешно применяется для электропроводки в бетоне и под землёй. Может использоваться во влажных помещениях: бане, оранжерее, ванной комнате.

Усиленная защита для электропроводки

Усиленная защита для электропроводки

Труба металлическая гофрированная для электропроводки

Металлическая гофротруба для кабеля является максимальной защитой для проводки и применяется на особо важных объектах: больницах, детских учреждениях и других местах с требованиями повышенной электробезопасности. Её обычно прокладывают в толще бетона и затем протягивают кабель.

Металлическая защита для электропроводки

Металлическая защита для электропроводки

Полезная информация! Гофротрубы имеют стандартные размеры: от полутора до пяти сантиметров внешнего диаметра и от одного до четырёх – внутреннего.

Как выбрать гофру

Каждому типу проводки соответствует определённый тип защиты:

  • для телефонных, компьютерных и других тонких проводов достаточно диаметра трубы в шестнадцать миллиметров;
  • подключение мощных приборов и коаксиального кабеля – двухсантиметровый диаметр;
  • межэтажная проводка требует четырёхсантиметровой гофры;
  • в бетоне и кирпиче можно прокладывать любой шланг из описанных выше;
  • в домах, построенных по каркасному методу, используются только негорючие ПВХ и ПНД.
Гофротрубы позволяют проложить проводку с изгибом в девяносто градусов

Гофротрубы позволяют проложить проводку с изгибом в девяносто градусов

Пластиковая и металлическая гофра для кабеля: цена

Монтаж

Монтаж защиты для кабеля не представляет особой сложности, но имеет некоторые особенности, которые необходимо знать.

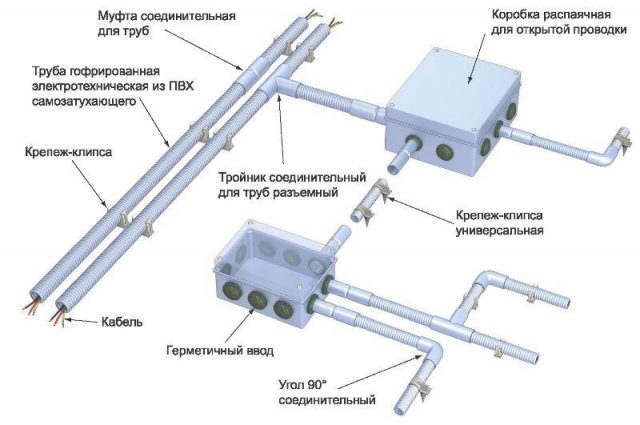

Схема монтажа гофрированной защиты для электрокабеля

Схема монтажа гофрированной защиты для электрокабеля

Порядок действий:

  • Необходимо точно измерить длину проводки и отрезать соответствующий кусок шланга. Для металлической гофры используют ножницы по металлу, ПВХ режется обычным ножом. Если в гофре есть протяжка, её нужно придержать и обрезать кусачками.
  • На кончике протяжки нужно закрепить жгут для фиксации проводов. Протянуть кабель.
  • Закрепить шланг  проводкой при помощи клипс или ленты для монтажа.
Обратите внимание! Гофра для проводов не должна провисать. Она должна подходить к розеткам и выключателям так, чтобы её край входил в корпус.
Последовательность действий для протяжки провода в гофрозащите

Последовательность действий для протяжки провода в гофрозащите

Если в гофре будут находиться несколько проводов, их предварительно скрепляют изолентой, обматывая вокруг по всей длине. Гладкая поверхность изоленты поможет проводам не застревать во время протяжки. Если электрокабель один, его нет необходимости обматывать.

Скрепить протяжку и жгут можно по-разному:

  • завернуть проволоку вокруг и крепко обжать;
  • примотать жгут изолентой;
  • сделать небольшуое отверстие в крае провода и подцепить в неё крючок протяжки.
Прочно скреплённые провода будут легче продеваться в гофрозащиту

Прочно скреплённые провода будут легче продеваться в гофрозащиту

Одевать гофрорукав лучше с помощником. Один человек проталкивает шланг, а второй держит протяжку. Если протяжка соскочила, рукав отрезают в этом месте и продолжают процесс далее. Места разрезов потом можно скрепить изолентой.

Видео: как продевать кабель в гофру



Несколько советов

  • При монтаже проводки следует по возможности избегать образования острых угловых соединений.
  • Если длина проводки слишком большая, места стыков гофры нужно укреплять транзитными коробками.
  • Металлические рукава для проводки перед заливкой бетоном фиксируют на металлокаркасе. Провода в этом случае протягивают после становления бетона.
Гофрозащиту можно уложить в штробы в стене и заштукатурить

Гофрозащиту можно уложить в штробы в стене и заштукатурить

Полезная информация! Можно укладывать электрозащиту в бетонных стенах в штробы. На деревянных конструкциях её закрепляют при помощи хомутов или металлических скоб.

В распределительном щитке гофру нужно прочно зафиксировать в отверстиях. Со временем материал может немного «подсесть» и стянуться, потому крепление в местах стыков очень важно.

Крепление гофрозащиты в распределительном щите

Крепление гофрозащиты в распределительном щите

Обратите внимание! Металлическую защиту для электропроводки нужно заземлять.

Итоги

Гофра для проводов – это надёжная защита для дома. Кожух позволит предотвратить случайное повреждение кабеля и остановит возгорание.

Гофрированная защита для кабеля гарантирует безопасность электропроводки

Гофрированная защита для кабеля гарантирует безопасность электропроводки

Защитные шланги могут быть пластиковыми или металлическими, какой тип выбрать – зависит от конкретной ситуации и типа проводки. Монтаж гофры не сложен и может осуществляться своими руками.

Гофрированная защита для кабеля гарантирует безопасность электропроводки

Экономьте время: отборные статьи каждую неделю по почте

Отправить ответ

avatar
  Подписаться
Уведомление о
