Гофра для электрокабеля: нужна или нет в частном доме
Когда гофрированные трубы-оболочки для кабеля действительно полезны и в каких случаях при монтаже электропроводки в загородном доме можно обойтись без них. Филипп Урбан, журналист и практик-эксперт в сферах строительства и ремонта, разобрался в вопросе.
Когда гофра полезна
Внутри дома:
- Для наведения порядка в скрытой электропроводке, например разводки по разным каналам силовых линий, разнокалиберных проводов, линий слаботочки (интернет, кабели систем пожарной и охранной сигнализации, домофон, видеонаблюдение).
- Ради эстетичности: открытая проводка в гофрах смотрится надежнее, добротнее, эстетичнее, чем просто кабели, проложенные по стенам и потолку.
- На всякий случай: чтобы была возможность заменить небольшие прямолинейные участки силового кабеля без долбежки стен. Например, при небольшом ремонте домашней автоматики можно попытаться аккуратно вытянуть гибкий кабель сигнализации или линии связи, надежно соединив его с новым.
Но протащить длинный силовой кабель даже с одним изгибом вряд ли получится.
Но протащить длинный силовой кабель даже с одним изгибом вряд ли получится.Снаружи:
- Под землей. В защитной оболочке прокладывают подземные кабели, питающие ландшафтное освещение, приводы автоматических ворот, скважинных насосов, очистных сооружений канализации с принудительной аэрацией. Это усиливает защиту от влаги и снижает вероятность механических повреждений.
- Над землей. Гофры также используются для дополнительной защиты от влаги и старения на солнце кабельных сборок при открытой проводке по воздуху (на подвесах). Например, от дома к бане, хозблоку, уличному светильнику в беседке и т. д. Особенно защита пригодится нежным кабелям слаботочных систем (видеонаблюдение, интернет, связь, домофон, охранная и пожарная сигнализация).
- Для эстетики и дополнительной защиты кабелей при открытом монтаже силовых линий на разных основаниях: стенах, балках, цоколе и прочем.
Какую гофру взять

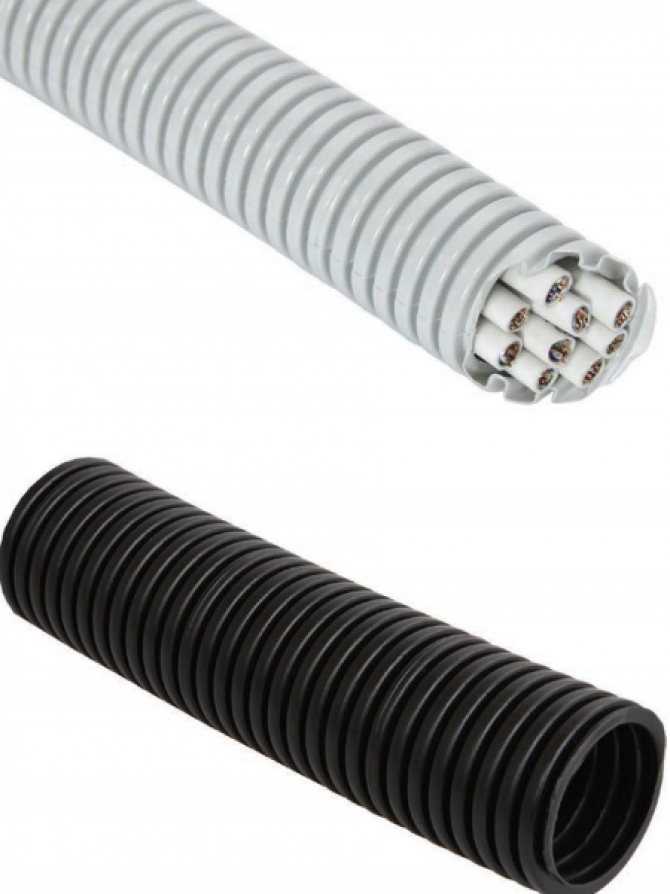

Белые или серые гофрированные трубы из поливинилхлорида (ПВХ) не любят долгого контакта с грунтовой влагой, а под воздействием дневного света стареют и начинают крошиться.
Огнестойкость тоже никакая: от высоких температур ПВХ хотя и не горит, но плавится. Идеальное место для ПВХ-гофры — в толще монолитного бетона, стяжке пола, под слоем штукатурки в штрабах кирпичных и газобетонных стен.

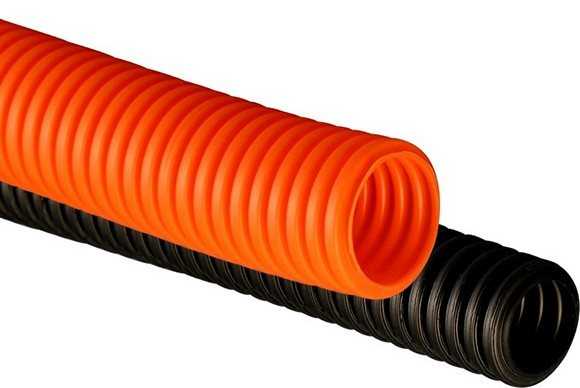

Черные и оранжевые гофрированные трубы из полиэтилена низкого давления (ПНД) — более прочные, устойчивы к солнечному ультрафиолету. Поэтому их можно использовать и для подземной укладки, и для проводки на улице. Но ни в коем случае не в помещении — такие трубы хорошо горят и могут стать причиной распространения огня по помещениям и этажам

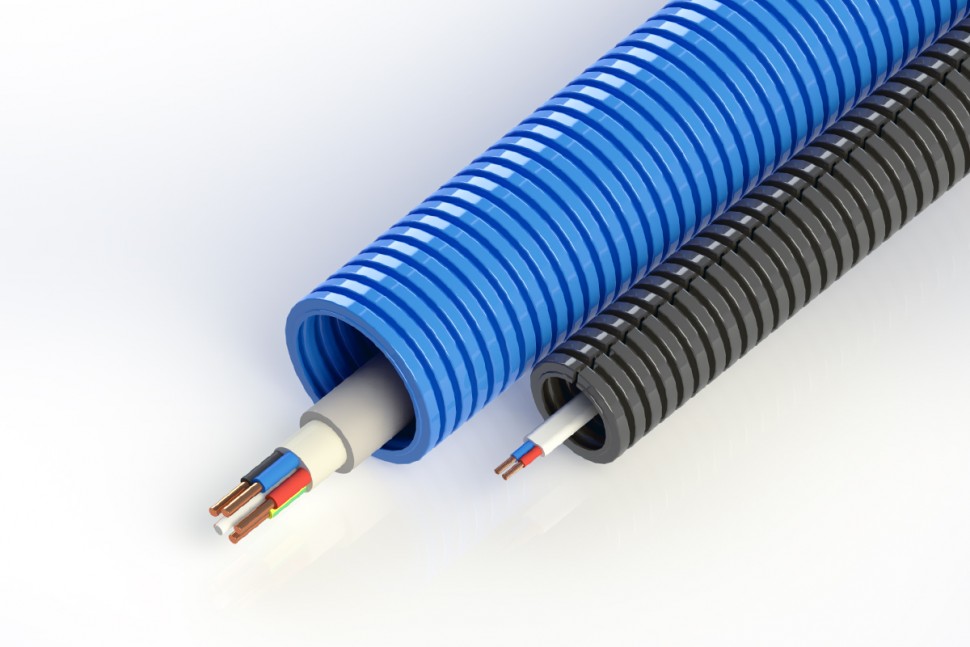

Синие полипропиленовые (ППР) гофротрубы по свойствам близки к ПНД, то есть устойчивы к ультрафиолету и механическим нагрузкам. Главное отличие — огнестойкость: при пожаре они будут нехотя плавиться, но сами гореть откажутся. Такие можно использовать и под землей, и на улице, и в помещении.
Также для защиты кабелей и проводов используют оцинкованный металлорукав, который производится из стальной ленты. Такой может выпускаться в защитной герметизированной оболочке.
Основная сфера применения — дополнительная механическая защита кабелей на улице и в тяжелых производственных условиях. Он также может быть использован для временной защиты кабеля, например при обеспечении электроснабжения стройки. В земле при постоянном контакте с влагой такая «броня» долго не живет.
От чего гофра защиту не гарантирует
Не стоит ждать, что такая защита проводов спасет от:
- термических повреждений с оплавлением изоляции кабеля, а тем более — от пожара: гофры прогорят быстрее изоляции
- повреждений и разрушений кабельных оболочек, вызванных длительным контактом с влагой или постоянным пребыванием во влажной среде
- серьезных механических воздействий, например от случайного повреждения скрытого кабеля сверлом
Важно помнить, что гофра — это только дополнительная защита. Но бывают случаи, когда «упаковка» кабелей в гофры — лишняя работа, которую невозможно объяснить требованиями электро- и пожарной безопасности.
Нужна ли гофра для проводов в каменном доме
Если стены и прочие конструкции из негорючих материалов, а кабели имеют защитную оболочку, то нет.
Вот что говорят по этому поводу ПУЭ
Свернуть
В «Правилах устройства электроустановок», п. 7.1.37 (вот их актуальные версии с платным и бесплатным доступом), написано: «В зданиях со строительными конструкциями, выполненными из негорючих материалов, допускается несменяемая замоноличенная прокладка групповых сетей в бороздах стен, перегородок, перекрытий, под штукатуркой, в слое подготовки пола или в пустотах строительных конструкций, выполняемая кабелем или изолированными проводами в защитной оболочке».
Как правило, в домашнем монтаже используют кабели марок ВВГнг LS и NYM. Первый имеет двойную изоляцию (защитную оболочку) из не поддерживающего горение ПВХ-пластиката c пониженным дымо- и газовыделением, второй — тройную.
Их убирать в гофру при скрытом монтаже проводки не обязательно.
Есть ситуации, когда гофра только мешает: например, при прокладке кабельных трасс в несущих железобетонных стенах, которые нельзя штрабить (то есть делать канавки для прокладки проводов). Кабель диаметром 10–12 мм без дополнительной «упаковки» потребует для «укрытия» гораздо меньшего слоя штукатурки, чем такой же, но в трубке с наружным диаметром 20 мм.
Можно ли использовать гофру в деревянном
или каркасном доме
Здесь все сложнее: нигде в требованиях прямым текстом не написано, что можно, а что нельзя в деревянном доме. При этом нормативы делают различия для скрытой проводки в сгораемой и несгораемой среде.
Открытую проводку проводов и кабелей в защитной оболочке делать можно.
Вот что говорят на этот счет нормативы
Свернуть
Свод правил СП 256.1325800.2016 «Электроустановки жилых и общественных зданий.
В упомянутом ГОСТе кабельных изделий обозначены требования к пожарной безопасности кабельной продукции. Им полностью соответствуют кабели NYM и ВВГнг-LS: «упаковка» им не нужна.
Скрытую проводку в дереве и прочих пожароопасных конструкциях обязательно надо защитить дополнительно негорючей оболочкой.
Как советуют это сделать ПУЭ
Свернуть
Пункт 7.1.38 ПУЭ-7 гласит: «Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются как скрытые электропроводки, и их следует выполнять за потолками и в пустотах перегородок из горючих материалов в металлических трубах».
Пластиковые гофры от пожара не спасут, хотя и вреда от них не будет. И в любом случае придется нести дополнительные затраты. Придется позаботиться о том, чтобы конструкции были несгораемыми: теплоизоляция — на основе негорючей базальтовой ваты, огнестойкого гипсокартона, штукатурки и т. п.
Строительные нормы такой вариант допускают
Свернуть
СП 31-105-2002 «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом» допускает прокладывание «проводов в защитных оболочках или кабелей в оболочках из материалов, не распространяющих горение» через пустоты или заполненные утеплителем пространства внутри стен и перекрытий дома, а также через отверстия в деревянных элементах каркаса стен и перекрытий (пп. 13.5.1–13.5).
Подведем итоги
Практического смысла в использовании гофр при монтаже кабелей ВВГнг и NYM нет.
По сути, это запасной слой изоляции, который не обеспечивает полной защиты. Опасности она тоже не представляет — кроме не всегда обоснованной уверенности заказчика, что все сделано профессионально и «как надо».
Такая уверенность — верный шанс упустить из виду другие, не менее важные противопожарные меры, такие как расчет нагрузок на электросеть, использование сертифицированных «автоматов» и качественных кабелей без «скруток» в скрытых полостях, использование негорючих материалов, а также обработка сгораемых конструкций антипиренами и антисептиками.
#гофротруба #ремонт #строительство #частая ошибка #электрика #электропроводка
13.02.2022
Как подобрать гофру для кабеля: правила выбора
Как же без электрических гофр обходились раньше
Сегодня при укладке проводки либо ее ремонте рекомендуется все провода дополнительно «упаковывать» в защитную оболочку, которую и представляет собой гофрированная трубка для кабеля. Самым распространенным вариантом такой защиты является круглая трубка с ребристой структурой, за счет чего изделие обладает определенной гибкостью.
В этой статье мы разберемся, как подбираются защитные гофрированные трубы для кабеля в зависимости от их типов и целей, которые преследует монтажник.
Содержание
- Назначение гофры
- Разновидности гофры
- Различия по конструкции
- Материалы
- Размеры гофротруб
- Монтаж гофры
Назначение гофры
Давайте начнем с самого важного, чтобы сразу себе четко представлять полный функционал такой защиты, и сферы ее применения.
Все провода разведены по помещению в гофре
- Соображения пожарной безопасности – когда электрические провода прокладываются по сгораемым стенам и перекрытиям или за соответствующей обшивкой, например, деревянной вагонкой. Для таких целей используют несгораемые защитные оболочки.
- Защита проводов от механического воздействия – рационально, если проводка расположена за обшивкой. Например, вы решили повесить на стену телевизор и засверливаетесь прямо сквозь отделку в капитальную стену. В этом случае гофра поможет понять, что вы попали не туда, куда нужно.
- Беспрепятственная замена кабеля – подобные ситуации случаются тогда, когда требуется отремонтировать кусок провода, который замурован в стене либо стяжке. Гофра позволяет провести всю операцию без разбивания всей поверхности, в которой спрятаны провода.
- Для защиты кабеля от внешних факторов – имеются в виду атмосферные воздействия, такие как ультрафиолет, перепады температур, влажность и прочее.
В этом случае гофра поможет понять, что вы попали не туда, куда нужно.Гофра для кабеля, предназначенная для укладки в грунт
Совет! Не сложно догадаться, что для прокладки на открытом воздухе вам потребуется гофра способная отлично переносить перепады температур, защищенная от влажности, достаточно жесткая, если речь идет об укладке в грунт, и армированная, если кабель будет подвешен.
Отдельно хочется сказать про защиту от механических воздействий, Да, гофра, особенно сделанная из металла, имеет некоторый запас прочности, но противостоять сверлу ей не под силу.
Тут важно быть осторожным при сверлении и внимательно следить за ходом бура. А вообще, вам нужно заранее побеспокоиться о том, чтобы в наличии была фотография или чертеж с расположением скрытой проводки, чтобы проблема такая не возникала.
Разновидности гофры
Давайте теперь подробнее разбираться с теми разновидностями и классификациями гофр, которые представлены сегодня в магазинах.
Различия по конструкции
Труба гибкая гофрошланг d=20 под кабель
- Легкая гофра – данный материал имеет очень тонкие стенки, что означает его высокую степень гибкости. Рекомендуется подобное решение применять под обшивкой из различных материалов в целях механической защиты, однако стоит помнить, что держит удары она не очень хорошо. В первую очередь, делает этот вариант популярным удобство в применении, особенно если при прокладке требуется пройти множество участков с крутыми изгибами. Цена на материал будет самая низкая.
- Средней плотности – имеет жесткость выше по сравнению с предыдущей и пригодна для применения как в стяжку, так и в стены, однако для полов лучше использовать следующий тип по той причине, что если массой бетона гофра будет деформирована, вы лишитесь главного преимущества такой прокладки – возможности замены кабеля без демонтажа покрытия.
Гофра для кабеля НГ двухслойная
- Тяжелая гофра – данный вариант изоляции имеет очень толстые стенки и низкую подвижность. Ее можно спокойно укладывать как в открытый грунт, так и в бетонную стяжку. Из-за того, что такая гофротруба для кабеля уличная имеет очень большой радиус изгиба, для поворотов используют специальную фурнитуру (уголки, муфты, тройники и прочее). Для этого решения характерна высокая степень защищенности от пыли и влаги.
Тройник для пластиковой гофры
- Гофра армированная для кабеля – внутри такой трубы находится сплетенная сетка из стальной проволоки, что делает ее очень прочной на разрыв. Данный вариант считается лучшим для прокладки на улице как при подвешивании, так и при закапывании.
На фото — гофра для кабеля d=16 с зондом
Отдельно стоит отметить, что существуют варианты с зондом, который еще называют протяжкой, и без него. Что дает подобное оснащение? Все просто – мы имеем возможность намного легче пропускать провода через изделие.
Если пытаться это сделать без него, то вы не сможете пройти ни одного поворота. Также проблема может возникнуть и на прямом участке, если он имеет значительную протяженность.
Выполняется процедура с протяжкой достаточно просто. С одного конца крепко привязываем к проволоке конец провода так, чтобы он не цеплялся за ребра во время прохождения трубы, и вытягиваем его с обратной стороны.
Совет! При замене кабеля в стяжке его не нужно сразу извлекать. Сделайте аналогичную манипуляцию, но теперь привяжите снаружи проволоку, что позволит сделать новый зонд, которым вы и воспользуетесь при повторной укладке.
Кабельная гофра двойная д=50
Исключением лишь могут стать двухслойные модели, которые внутри имеют гладкую поверхность. И то, это при условии жесткости протягиваемого провода и отсутствии на его пути крутых поворотов.
Материалы
Гофра может изготавливаться из разных материалов, что напрямую влияет на ее физические и химические свойства.
Гофра из полипропилена
- Полипропилен (сокращенно ППР) – чаще всего материал имеет синий окрас, словно изолента. Главной его особенностью является то, что он самозатухающий, то есть открытого горения не поддерживает. У него отличная водостойкость, поэтому его часто применяют при прокладке во влажных помещениях и даже на улице.
Материал, из которого изготовлена гофра для кабеля, и размеры ее обязательно указываются на этикетке

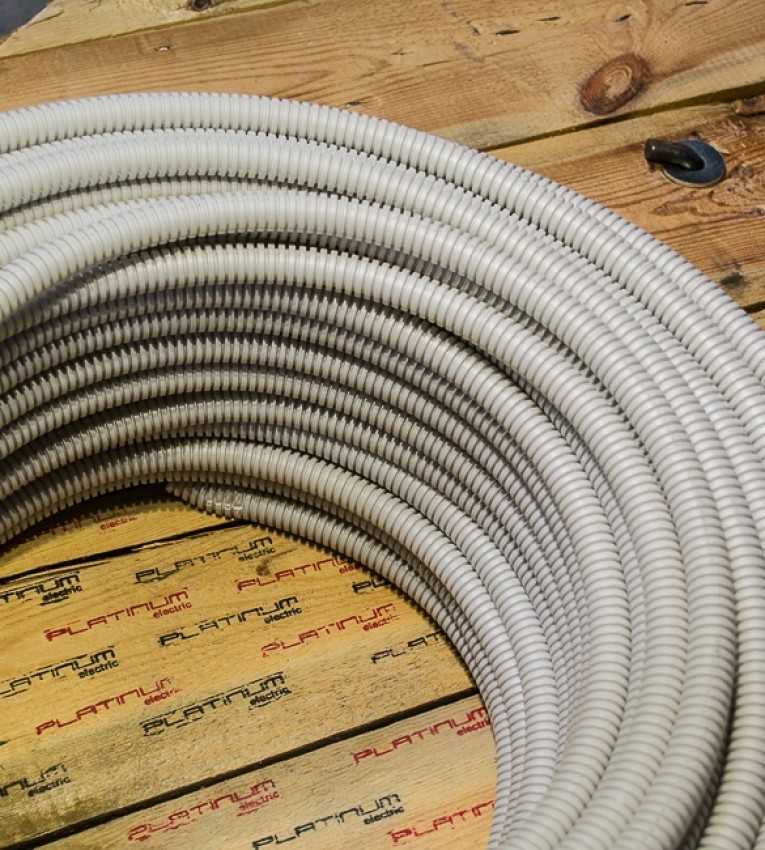

- Поливинилхлорид, он же ПВХ – материал имеет характерный серый окрас. Тоже является самозатухающим, отлично защищающим от влажности. При этом материал не способен переносить низкие температуры, из-за чего применяется только внутри помещений.
Для материала характерна химическая устойчивость
- Полиэтилен низкого давления (ПНД) – отличить материал можно также по цвету, гофры бывают черными или оранжевыми. Он отлично переносит различные химические воздействия, однако является горючим. Из-за этих особенностей материал может применяться только для прокладки в штробах, то есть муруется в несгораемой стяжке, либо же на улице.
Металлические гофры стоят значительно дороже полимерных

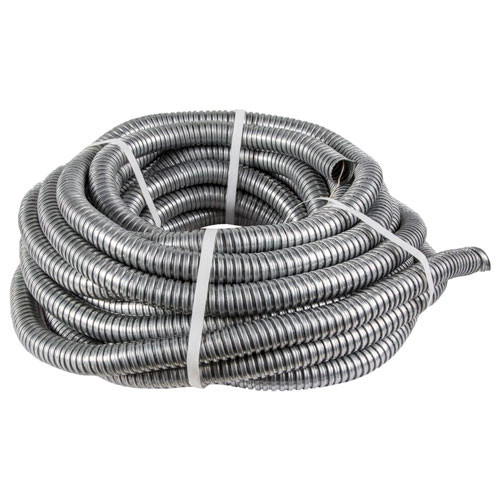

- Металл – изделия, которые делают из оцинкованной или нержавеющей стали. Вариант не горюч, оно и не удивительно, и имеет очень высокую механическую прочность. Применяется в основном для прокладки проводов по сгораемым поверхностям и сквозь них, так как такая оболочка способна пережить без повреждения высокую температуру от короткого замыкания до тех пор, пока не сработает автомат защиты. Также неплохо показывает себя при прокладке на открытом воздухе.
Совет! Проблема, о которой мало кто задумывается на этапе строительства дома – это повреждение электрической проводки мелкими грызунами. Как вы понимаете, облачившиеся провода в металл станут для вредителей недоступными.
Гофра из металла и полимера
- Отдельно стоит отметить решение, которое можно назвать композитным. Речь идет о метало-полимерных гофрах, которые обладают лучшими характеристиками по защите проводки от влажности и пыли. При этом труба очень прочная.
При этом труба очень прочная.Размеры гофротруб
Теперь давайте немного поговорим о размерах этих изделий, чтобы понимать какие, куда лучше применять. Гофрированные трубы для электросетей выпускаются разных диаметров в пределах от 16 до 65 мм.
При этом стоит помнить, что у каждого изделия имеется два диаметра: внутренний и наружный. Первая цифра нужная для определения пространства под провода, а вторая – для объема, который займет смонтированная проводка.
Совет! При подборе диаметра, ориентируйтесь так, чтобы после протяжки в трубе оставалось свободным пространство не менее половины радиуса, то есть 1\4 диаметра. Данная мера нужная для удобной прокладки и наличия воздушной подушки, которая позволит кабелю эффективнее охлаждаться.
Итак, какие гофры обычно применяются в тех или иных ситуациях:
- Гофра для кабеля 16 мм используется в основном для прокладки к осветительным приборам, так как всех их можно соединить последовательно, а значит, внутри будет располагаться 1-2 проводника.
- Для протяжки проводов к розеткам и выключателям применяют изделия диаметром не меньше 20-ти миллиметров.
Кабельный гофрорукав д=25 мм
- Диаметр в 25 мм применяется тогда, когда требуется прокинуть провода от щитка, либо от главной распределительной коробки к следующим.
- Соединить между собой два электрощитка позволит 32-х миллиметровая гофротруба.
- Если требуется выполнить проход через межэтажное перекрытие, то применяется диаметр не менее 40 миллиметров.
Также диаметр дополнительной изоляции подбирается, исходя из количества проводников и их сечения.
Дополнительные данные для подбора размера гофры
Монтаж гофры
Монтаж гофры можно разделить на два типа – открытый и закрытый:
- В первом случае для фиксации трубы применяют специальные пластиковые клипсы, размер которых подбирается конкретно под трубу.
Монтажная клипса
- Клипсы располагаются друг от друга на расстоянии 30-40 сантиметров. Крепятся они при помощи дюбель-шурупов или саморезов (в зависимости от того, из какого материала поверхность, к которой мы вяжемся).
- Гофра в клипсах фиксируется надежно – для этого достаточно ее вдавить внутрь, пока не услышите характерного щелчка. Самопроизвольное выпадение при правильно подобранных размерах невозможно.
- При скрытой прокладке использовать клипсы неудобно, так как они занимают много места, разве что исключение составит монтаж в стяжку, слой которой будет достаточной толщины, чтобы все скрыть.
Вариант стяжки для крепежа трубы
- Для монтажа в стены применяют дюбель-стяжки, пластиковые скобы либо самодельные варианты, нарезанные из тонколистового металла.
При проектировании трассы стоит учесть следующие моменты:
- Длина отдельного участка не должна превышать 25 метров, при том, что максимальное количество поворотов равно 4-м.
- Не стоит располагать повороты слишком близко друг другу – рекомендуемое расстояние 4-5 метров. Если же такая необходимость имеется, то установите здесь дополнительную распределительную коробку.
- Минимально возможный радиус поворота – 90 градусов, хотя чем плавнее он будет, тем лучше.
- Если рядом проходят трассы, по которым проложены электропроводка и малоточные кабеля, то расстояние между ними не должно быть меньше 20 сантиметров.
На этом, в принципе, все. Если вас интересует более подробная инструкция по монтажу электропроводки в гофре своими руками, то обязательно просмотрите предложенное нами видео.
Дополнительно скажем, что кабель для проводки без гофр может монтироваться только на несгораемые поверхности, и он не должен быть связан с металлическими каркасами подвесных потолков и фальшь стен, что на практике встречается довольно часто.
Что такое гофрированный трубопровод? — AerosUSA
Защита кабелей и проводов должна сочетать в себе множество функций для оптимальной работы.
Одной из наиболее распространенных проблем защиты кабелей является потребность в гибкости. Вот почему AerosUSA поддерживает огромный ассортимент гофрированных труб для любой отрасли.
имеют ребра, которые позволяют легко сгибать их без ненужного напряжения. Гофрирование позволяет кабелепроводу изгибаться по углам и в людных местах, защищая кабели. Этот метод можно использовать для создания трубок из полиамида, нейлона или даже полиуретана. AerosUSA обслуживает компании, работающие в самых суровых и специализированных промышленных условиях, и мы являемся одним из ведущих поставщиков гофрированных труб в Северной Америке.
Просмотреть гофрированный рукав
Содержание

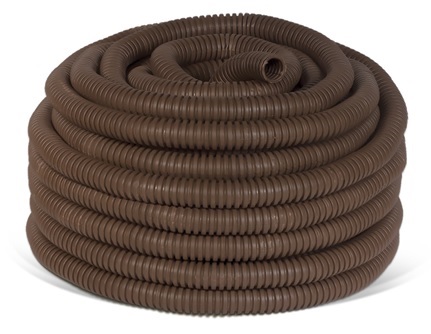

Гибкая гофрированная пластиковая трубка— одна из самых распространенных разновидностей трубопроводов. Благодаря гофрированной конструкции его можно использовать для придания гибкости различным материалам, в том числе:
Полиуретан / ПУ
Гибкая гофрированная труба из полиуретана подходит для многих применений и широко используется благодаря естественным преимуществам материала.
Водостойкий полиуретан устойчив к коррозии, истиранию, химическим повреждениям, устойчив к микробам и обладает выдающимися качествами при низких температурах. Легкая конструкция облегчает обрезку для идеальной установки. Полиуретановый кабелепровод — отличное решение для легких работ.
Полипропилен/PP
Обладая полукристаллической структурой, полипропилен является гибким даже по стандартам пластика. Гофрированная гибкая неразрезная полипропиленовая труба обладает отличными изоляционными свойствами, что делает ее идеальной для защиты электропроводки. Его прочная конструкция, химическая стойкость и огнестойкость обеспечивают защиту в суровых условиях. Полипропиленовый кабелепровод также может быть разделен для легкой защиты при модернизации.
Полиамид/нейлон
Самозатухающий и нетоксичный гофрированный нейлоновый гибкий рукав является отличным методом защиты кабеля в зонах с риском возникновения пожара. Помимо устойчивости к проникновению жидкостей и газов, он обладает высокой устойчивостью к растворителям и кислотам.
Нейлоновый гибкий кабелепровод легкий, но прочный, что позволяет использовать его в сложных промышленных установках, таких как защита кабелей машин.
AerosUSA закупает лучшие гофрированные трубы
AerosUSA предлагает широкий выбор гофрированных труб различных размеров для клиентов из различных отраслей. Нужна ли вам экономичная защита гибкого ПВХ, самозатухающие свойства нейлоновой трубки или превосходная защита гофрированной нержавеющей стали, у нас есть варианты.
Если вы не уверены, что вам нужно, один из наших знающих отраслевых экспертов будет рад обсудить ваш проект и указать вам правильное направление.
AerosUSA стремится обеспечить лучшее обслуживание клиентов в бизнесе. Поскольку наша компания была основана экспертами в области защиты кабелей, мы гарантируем, что каждый клиент получит быстрый ответ, быструю доставку и качественную продукцию. Позвоните по телефону 717-238-1444 сегодня, чтобы узнать, как мы можем удовлетворить ваши потребности в гофрированных трубах.
Свяжитесь с нами Позвоните нам сегодня
Труба гофрированная для электропроводки — МОНОИЗОЛ
Гофрированная труба для кабелей – лучшее решение для изоляции электрических сетей
Гофрированные трубы из ПНД (ПЭ низкого давления) легкого типа предназначены для прокладки информационных силовых и слаботочных электрических коммуникаций открытых (вдоль стен и потолков) и скрытого (в пазах и стяжках пола) типа в офисных и жилых помещениях, производственных и административных зданиях, медицинских и детских учреждениях в процессе нового строительства и реконструкции. Гофрированные трубы из ПНД соответствуют требованиям Паспорта качества на продукцию.
Преимуществом гофрированной трубы из ПНД перед гофрированной трубой из ПВХ является ее стойкость к ультрафиолетовому излучению, что позволяет использовать ее снаружи без прокладки в канавках, а также позволяет снизить трудоемкость ремонтных работ и время их производительность.
Труба гофрированная для электропроводки применяется для защиты кабелей низкого и высокого напряжения от механических повреждений и агрессивных воздействий окружающей среды при электромонтажных работах в земле или при прокладке любым другим способом.
Заказать гофрированную трубу для электрических кабелей
Пожалуйста, включите JavaScript в вашем браузере, чтобы заполнить эту форму.Имя *
Электронная почта *
Телефон *
Сообщение *
Имя
Описание гофрированных труб, предназначенных для электропроводки
- Он выполнен в виде гибкой гофрированной трубы.
- Труба гибкая, и ее монтаж можно осуществлять без использования дополнительных аксессуаров (поворотов).
- Внутри по всей длине гофротрубы размещена металлическая протяжка (тяговый канат), что облегчает протягивание кабеля после монтажа.
- Гофрированная труба упакована в бухтах в герметичную пленку, предохраняющую трубу от влаги и пыли.
- Мы также предлагаем более дешевые трубы без троса. Упакованная гофрированная труба имеет малый вес и удобна для ручной загрузки. В этом случае трос протягивается многоразовой веревкой.
Мы производим
гофрированная труба для электрических кабелей Ø 16 мм | 50 м |
СВОРКА ДЛЯ ЭЛЕКТРИЧЕСКИЙ КОБЕЛА кабели Ø 25 мм | 50 м |
Характеристики гофрированной трубы для защиты электрических кабелей
| Parameter | unit | characteristics | |
| minimum value | maximum value | ||
| Density | kg/m3 | 920 | 920 |
| Влагостойкость | % | 100 | 100 |
| Диэлектрическая проницаемость | В | 10013||
| Insulation resistance | Ohm | 100 | 150 |
| Operational temperature | С | -20 | .
|
