Гофра для кабеля и проводов: виды, размеры (диаметр), монтаж

При реконструкции проводки или монтаже новой, ее рекомендуют «упаковывать» в защитную оболочку. Чаще всего используют гофрированные электротехнические трубы, которые обычно называют «гофра для кабеля и проводов». Она представляет собой круглый в сечении шланг с ребристой поверхностью. За счет ребристости значительно повышается ее гибкость.

Содержание статьи

• 1 Зачем нужна гофра
• 2 Виды гофры для прокладки кабелей
  • 2.1 Разновидности
• 3 Из каких материалов
• 4 Гофра для кабеля, размеры, цены
  • 4.1 Выбор размера
  • 4.2 Цены
• 5 Монтаж гофротруб
  • 5.1 Монтаж проводки в гофре
  • 5.2 Особенности открытой прокладки на улице

Зачем нужна гофра

Прокладку электрического кабеля и проводов в гофре рекомендуют по разным причинам:

Вообще, от механического разрушения гофра, даже металлическая, — не лучшая защита. Можно надеяться только на то, что ощутив что сверло провалилось, удастся вовремя остановиться. А чтобы точно не попасть в электропроводку, лучше иметь точный план ее прокладки с замерами и привязкой к углам. Ведь кабель в гофре, даже под нагрузкой, определяет далеко не каждый детектор проводки. Так что не забываем перед заливкой стяжки, перед отделкой, фотографировать, зарисовывать проставлять расстояния.

Виды гофры для прокладки кабелей

Гофра для кабеля есть разная по прочности:

Как видите, классификация идет по прочностным свойствам, что определяет область использования.

Разновидности

Кроме всего этого есть еще гофра с протяжкой и без. Протяжка — это тонкий трос или провод, который облегчает затяжку кабеля в гофру. Кабель привязывают к концу троса, тянут за другой его конец, заправляя кабель внутрь. Без протяжки справится с этой задачей проблематично — при достаточной жесткости несколько метров кабеля можно просто просунуть внутрь, но если трасса длинная, это будет слишком сложно.

Кабельная гофра может быть с протяжкой (правильное название «зонд») и без

Если уж говорить о видах пластиковой гофры, надо упомянуть, что есть двухслойная гофра. Снаружи у нее такая же ребристая поверхность, а внутри она гладкая. Гофра для кабеля такого вида стоит дорого, но при необходимости в нее реально можно протянуть новый кабель. В тех видах, где внутренняя стенка ребристая это удается далеко не всегда — если трасса имеет минимум поворотов, да и те по широкому радиусу.

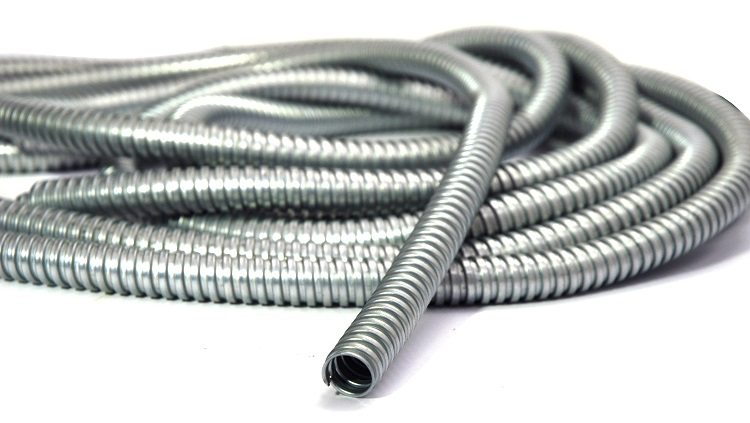

Металлическая и метало-полимерная гофра

Металлическая гофра для кабелей тоже бывает разной. Ее делают из оцинкованной или нержавеющей стали. Кроме того, есть металлическая гофра с полимерным покрытием. Она имеет лучшие характеристики по защите от пыли, попадания влаги. Такую защитную оболочку еще называют метало-полимерной.

Из каких материалов

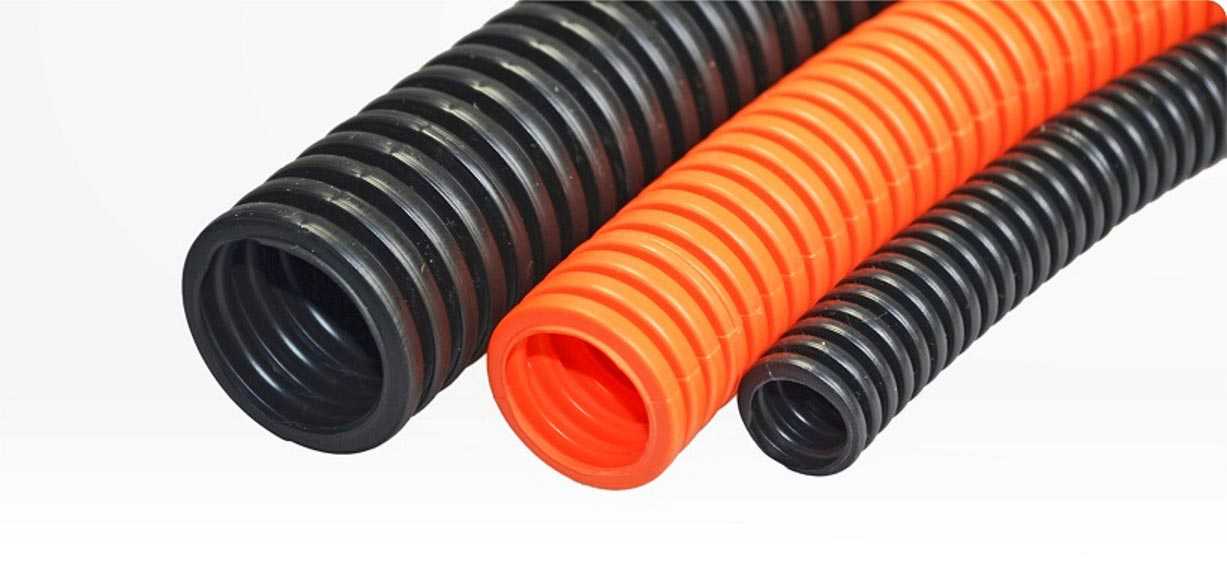

Гофра для кабеля и электрических проводов изготавливается из пластика и металла. Материалы используются разные, с разными характеристиками. Их надо выбирать исходя из тех задач которые они должны выполнять.

Если говорить о соблюдении норм пожарной безопасности при монтаже прокладки в горючих стенах, идеальный вариант — металлическая труба. Она спасает от нагрузок, которые могут возникнуть при изменении размеров здания. Не могут с ней справится и грызуны. Также это лучший вариант с точки зрения пожарной безопасности: даже при возникновении токов КЗ и несрабатывании автомата защиты вероятность прожечь трубу с толщиной стенки 2 мм очень мала. А значит пожар не начнется. Если прокладка электрокабелей в трубах вас не прельщает совсем, тогда можно использовать металлические кабель-каналы или гофру из нержавейки или оцинковки.

Гофра для кабеля, размеры, цены

Гофротрубы для электросетей выпускаются размером от 16 мм до 65 мм. При выборе размера надо учитывать что у этих изделий есть два диаметра — наружный и внутренний.  Если прокладывать собираетесь несколько проводников — проводов или кабелей — диаметр надо подбирать так, чтобы был просвет не менее половины радиуса. Это требование основано на том, что при групповой прокладке (необходимо, кстати, брать специальный кабель) он будет сильнее греться и наличие воздушного зазора будет способствовать лучшему отводу тепла.

Цена на гофрированные электротехнические трубы зависит от многих факторов



Выбор размера

Выбор диаметра гофры зависит и от участка, на котором она будет прокладываться:

Диаметр гофры для прокладки кабеля подбирается в зависимости от количества и сечения проводов. Данные для медных жил приведены в таблице.

Таблица выбора диаметра гофры для кабеля и проводов в зависимости от сечения и количества проводов

Эта информация справочная, но на нее можно ориентироваться. Брать можно больший, но не меньший диаметр.

Цены

Если говорить в общем, то самые дешевая — гофра для кабеля ПВХ, в среднем диапазоне — ПП и ПНД, дороже всех — металлогофра. Причем, вариант с протяжкой чуть дороже, чем без нее. При покупке надо обращать внимание на одинаковую толщину стенок, на однородность цвета.

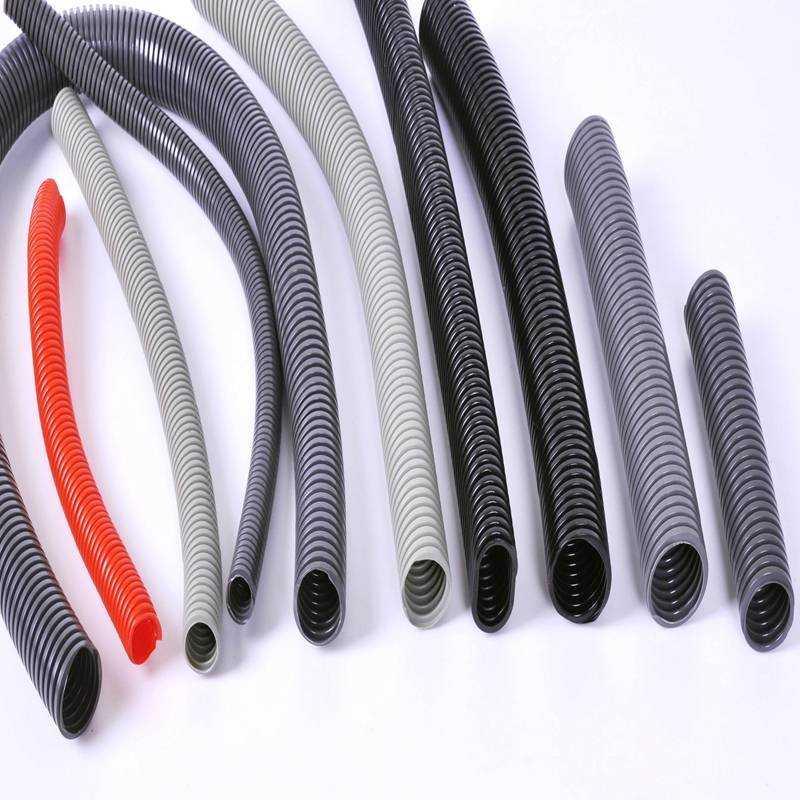

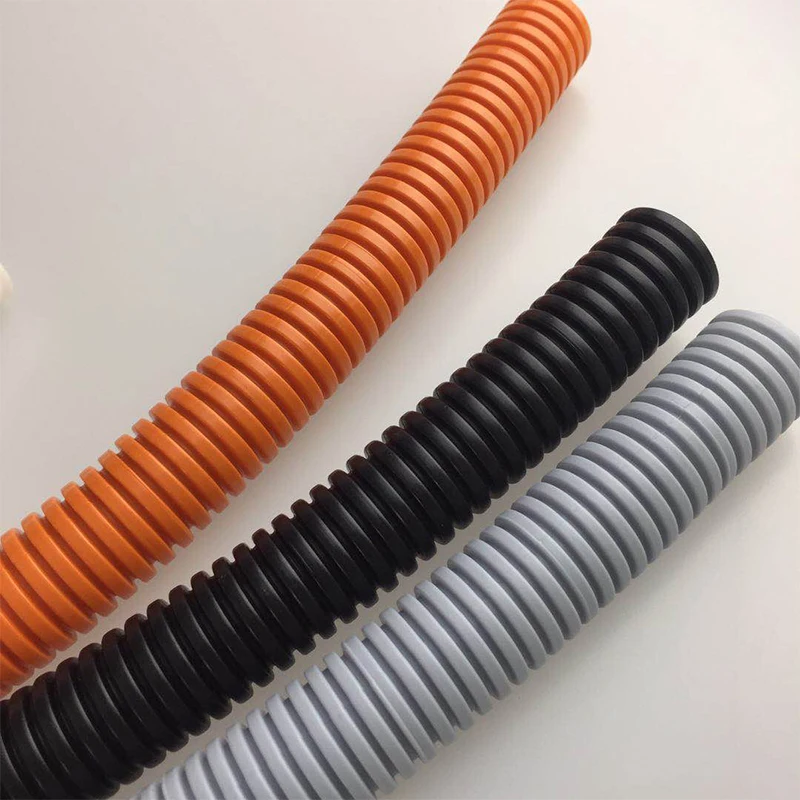

Разные материалы, цвета, толщина стенки и разные цены

Продается гофра для кабеля в бухтах по 50 и 100 метров, реже можно найти на метры, но цена тогда немного выше. Вообще, цена зависит не только от материала, но и от толщины стенки. Самая дешевая — легкая ПВХ гофра для кабеля, но она порой больше похожа просто на пленку. От чего такая может защитить, сказать сложно. Если вас волнует качество, лучше приобретать все что связано с электрикой не в строительных супермаркетах типа Леруа и т.п. а в специализированных. Качество там обычно получше, а цены если и выше, то обоснованно. Чтобы вы имели преставление о возможном разбросе цен, в таблице сведем несколько видов гофры с краткой технической характеристикой.

Название	Тип	Внешний диаметр	Внутренний диаметр	Протяжка	Цена за метр	IP	Назначение
Гофра ПВХ	легкая	16 мм	11,4 мм	да	2,4 руб
Труба гофрированная ПНД черная	ДКС	15,7 мм	11,3 мм	да	от 7,5 руб/м	55	для скрытой прокладки
Труба гофрированная ПНД черная	ДКС	19,5 мм	14,5 мм	да	от 8,9 руб/м	55	для скрытой проводки
Труба ПНД красная двустенная	жесткая	50 мм	41,5 мм	да	78,5 руб/м	44	для скрытой прокладки
Труба ПНД тяжелая	тяжелая	31 мм	23,4 мм	да	от 9,7 руб/м	55	скрытая прокладка
Труба ППЛ (полипропилен) гофрированная	легкая	19,7 мм	14,8 мм	да	от 28 руб/м	55	открыта, Скрытая прокладка
Гофротруба полиамид	черная	21,2 мм	16,8 мм	нет	от 52 руб/м	68	открытая, скрытая прокладка, стойкость к ультрафиолету
Гофротруба полиамид	серая	21,2 мм	16,8 мм	да	от 48 руб/м	68	открытая, скрытая прокладка

Монтаж гофротруб

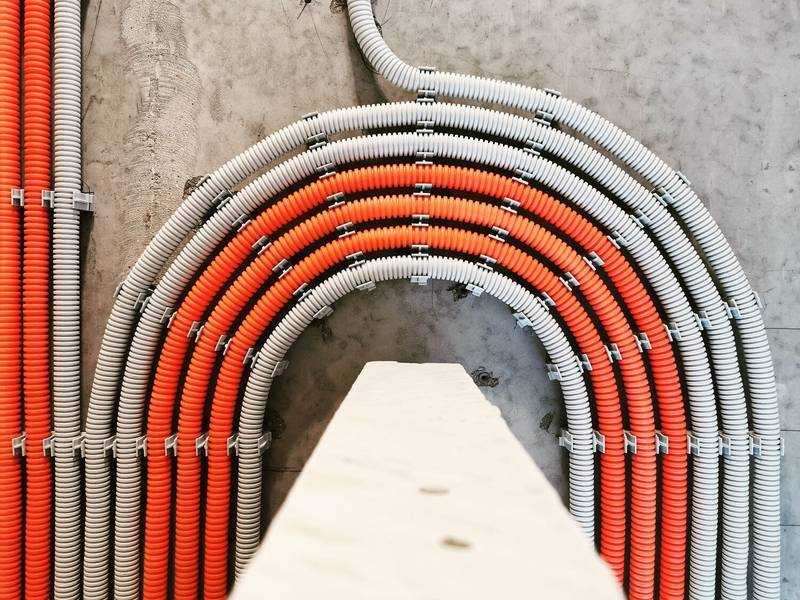

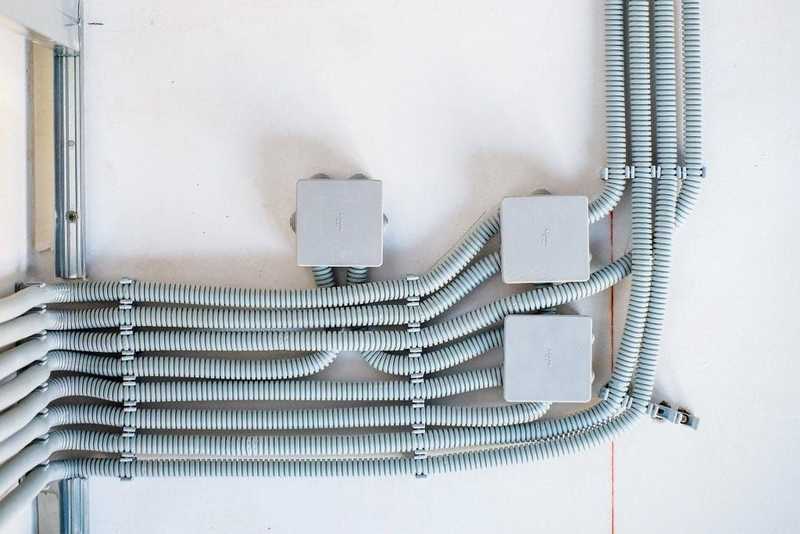

При наружном (открытом) монтаже для крепления гофры для кабелей и проводов используются специальные пластиковые клипсы, которые подбирают под наружный диаметр трубы. Клипсы крепят через 20-30 см на саморезы или дюбеля — в зависимости от типа стены. В установленные клипсы заводится гофра для кбалея, прижимается до щелчка. При монтаже в штробе, ее крепят пластиковыми стяжками или дюбель-стяжками. Можно также использовать самодельный крепеж — полосы жести с гвоздями или саморезами посередине.

При разработке трассы необходимо учитывать следующие рекомендации. Исходят из того, что трасса должна быть без резких поворотов — для того чтобы при необходимости можно было затянуть новый кусок кабеля. Потому:

Эти правила касаются разработки трассы для наземной (подвеса) и подземной прокладки кабеля в том числе. Если трасса длинная, и вы хотите, чтобы была возможность «в случае чего» кабель перетянуть без замены гофры, разрабатывайте трассу с учетом этих правил.

Монтаж проводки в гофре

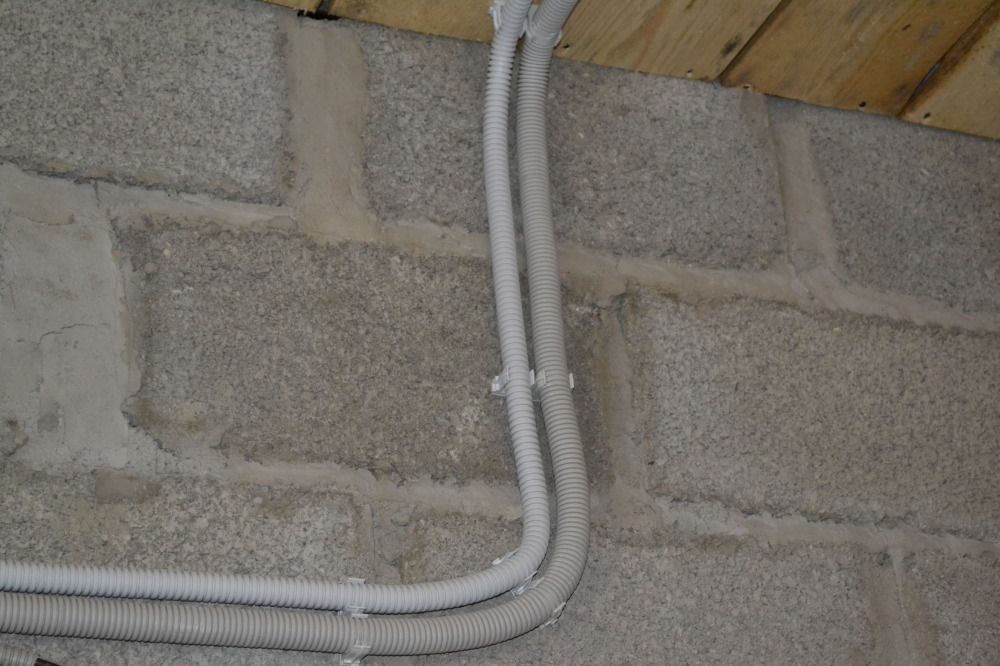

При монтаже проводки в доме или квартире куски гофры закрепляются между распределительными коробками, от них — к выключателям/розеткам, к осветительным приборам. Тут участки обычно небольшие, прямые, максимум с одним-двумя поворотами. Так что проблем с затяжкой кабеля не возникает.

Если затянуть в гофру для кабеля надо несколько проводникв, их складывают, по всей длине скрепляют скотчем или изолентой с шагом 30-50 см (зависит от жесткости). С одного края зачищают жесткую изоляцию на 10-15 см, провода скручивают в общий жгут, формируют из него петлю (петлю закрепите тоже скотчем или изолентой). Если жгут получается слишком толстым, можно сформировать петли отдельно, просто через все протянуть шпагат. К этой петле привязывают трос, а затем начинают тянуть его с противоположной стороны, натягивая оболочку на кабели. При этом тянуть надо без рывков, плавно — чтобы не повредить трос или кабель.

Как протягивать кабель в гофру

При монтаже внимательно следите за тем, чтобы не выскользнула протяжка. Для уверенности можно тросик закрепить куском скотча. Есть два подхода к монтажу:

• Сначала закрепить гофру, затем в готовый кусок затянуть кабель или провода.
• Сначала протянуть кабель, потом монтировать.

Особенности открытой прокладки на улице

При прокладке проводки на улице ее обычно подвешивают на тросе. Для использования на улице подходит металлическая из нержавеющей стали, а лучше — метало-полимерная гофра для кабеля, а также пластиковая из полиамида (черная или синяя). Все эти материал имеют стойкость к ультрафиолету, сохраняют гибкость при минусовых температурах.

Это хоть и дешевый способ, но не лучший, так как стяжки лопаются

При монтаже протянутый в гофру кабель подвешивают на трос. Самое дешевое крепление — обычные пластиковые стяжки. Также есть специальные подвесы.

Гофра для проводов: как правильно выбрать

Гофрированная труба для электропроводки

Гофрированная трубка для проводов, в последнее время находит все большее применение. Ее используют, как дополнительное средство защиты проводников от механических воздействий, в качестве дополнительной изоляции, как защиту от распространения горения, а также — как изделие способное значительно увеличить ремонтопригодность электрических сетей.

Но при выборе гофрированных труб, вы наверняка столкнетесь с богатым разнообразием данной продукции. Не очень сведущего человека это может загнать в тупик. Именно поэтому, в нашей статье мы расскажем о основных видах гофры, нормах ее использования и, конечно, способах монтажа.

Содержание

• Виды гофры и нормы ее монтажа
  • Виды гофрированных труб для электропроводки
  • Требования по применению гофры, и нормы монтажа
• Монтаж провода в гофрированной трубе
• Вывод

Виды гофры и нормы ее монтажа

Прежде всего, давайте разберемся с видами гофры, а также обсудим возможные варианты ее применения. Ведь для отдельных помещений, нормы ПУЭ предписывают применение только определенных видов этого типа изделия.

Виды гофрированных труб для электропроводки

Одним из основных различий гофрированных труб, является материал их изготовления. Это может быть металл, ПВХ — поливинилхлорид, а также ПНД — полиэтилен низкого давления.

Иногда можно встретить изделия, в которых верхний слой выполнен из ПНД, а верхний из полиэтилена высокого давления – ПВД.

Металлический гофрированный шланг для проводки

Одним из основных факторов, который разделяет варианты гофрированный трубы, является их стойкость к нагрузкам.

Всего различают 5 видов:

1. Очень легкая гофра способна выдерживать нагрузки до 125Н/5 см. Она применяется для монтажа провода, не испытывающего никаких нагрузок. Обычно такое изделие применяют для монтажа под подвесными потолками, по открытой поверхности, недоступной для прикосновения, и тому подобных местах.
2. Легкая гофра способна выдерживать нагрузки до 320Н/5 см. Это изделие, инструкция советует применять так же для защиты проводов, не испытывающих никаких нагрузок. Но в этом случае, гофра способна защитить провод от случайных ударов или трений. Поэтому ее часто применяют в качестве защиты открытой проводки, в местах, доступных для случайного соприкосновения.
3. Гофра средней серии способна выдерживать нагрузки до 750Н/5 см. Ее следует использовать для монтажа скрытой проводки — в том числе и для монтажа в строительных каналах.
4. Гофра, способная выдерживать нагрузки до 1250Н/5 см, относится к высокой или тяжелой серии. Ее применяют для защиты проводов, прокладываемых в подземных сооружениях, для закладки под слой цемента и тому подобных случаях.
5. Ну а гофра сверхтяжелой серии, способна выдерживать нагрузки до 4000Н/5 см. Ее используют для монтажа особенно ответственных, и монтируемых в тяжелых условиях линий. Такая гофра бывает только металлической.

Обратите внимание! В отличие от зарубежных производителей, у наших заводов-изготовителей нет единого стандарта обозначения класса гофры. Поэтому достаточно часто возникают разногласия. В нашей статье приведена международная классификация.

Диаметры и структура гофрированной трубы	Следующим важным критерием, который непосредственно влияет на то, как протянуть провод в гофру, является диаметр изделия. Обычно указывается наружный диаметр – 16, 20, 25, 32, 40, 50, 63 мм. Но нам для заводки провода важен внутренний диаметр. Некоторые производители указывают его через наклонную черту. Для приведенного выше ряда он составляет 10,7, 14,1, 18,3, 24,3, 32,5, 39,6, 50,6 мм.
Автомобильный гофрированный шланг	Существует еще гофра для авто проводов, обычно ее позиционируют как автомобильную. Номинальные внешние и внутренние сечения у них на порядок ниже. Но единого типоразмерного ряда здесь нет, и каждый производитель выбирает собственные оптимальные диаметры. Обычно размеры начинаются с 5 мм и до 16 мм. Отличается автомобильная гофра только диаметром, и преимущественно представлена изделиями очень легкой и легкой серии.
Гибкость гофрированных труб	Еще одним важным критерием для гофры, является их гибкость. Согласно международной классификации, существует жесткая, гибкая, гибкая с эффектом памяти и особо гибкая гофра. Дополнительных объяснений, я думаю, тут не требуется.
На фото классификации гофрированных труб	Последним критерием, на который стоит обратить внимание – это температурные ограничения. При монтаже в помещениях или вне их, в условиях отличных от нормальных, этот фактор может стать решающим. В зависимости от материала и технологии изготовления, гофрированные шланги способны эксплуатироваться при температурах -5⁰С — +60⁰С. Но некоторые изделия имеют и более широкие диапазоны. Так, металлическую гофру можно эксплуатировать при температурах до +400⁰С. Главное, чтобы таким же показателем мог похвалиться и провод.

Требования по применению гофры, и нормы монтажа

Определяющим условием при выборе материала гофры, являются нормы ПУЭ для условий прокладки кабеля или провода.

Ведь в некоторых помещениях, протяжка провода в гофру является обязательной перед монтажом.

Поэтому в этом разделе мы укажем те условия, при которых требуется использовать только определённый вид гофры. В остальных случаях, это не принципиально.

• Начнем с ПВХ и полиэтиленовой гофры. Данное изделие не поддерживает горения, но и не противостоит ему. То есть, при пожаре оно будет не гореть, а плавится. В некоторых случаях этого достаточно. Кроме того, оно не подвержено коррозии, что является весьма весомым доводом в его пользу.

Применение гофры для открытой проводки

1. Исходя из всего этого, гофру из таких материалов обязательно следует применять при монтаже открытой проводки внутри помещений. Но только — в случае монтажа проводки по несгораемым поверхностям: кирпич, бетон и тому подобное. Если монтаж выполняется по деревянным конструкциям, то гофра должна иметь специальную подложку из негорючего материала, которая будет выступать не менее чем на 10 мм с обеих сторон.
2. Использовать данный тип гофры следует и при монтаже подвижных частей. Например, гофра в двери под провода звонка, или переноски. Ведь с частыми изгибами ПВХ справляется значительно лучше, чем металлические изделия.

Гофрированная труба с защитой от воздействия ультрафиолета

3. Такой тип гофры можно использовать для защиты наружных электрических сетей. Но здесь есть одно но… Дело в том, что ПВХ гофра плохо переносит ультрафиолетовое излучение, которым щедро делится солнце. Под ним оно рассыхается и разрушается. Поэтому для наружных работ следует применять особый тип черной гофры, которая стойка к ультрафиолету.

Гофрированная труба для прокладки провода под землей

4. Обязательным применение гофры является и при монтаже проводки под землей. Здесь она не только защитит провод или кабель от механических воздействий, но и влаги. Кстати, если выполнена затяжка провода в гофру, то в обязательном порядке следует гофру монтировать под углом. Он не допустит скопления влаги во внутренней полости трубы.

• Металлическую гофру вообще нельзя применять для наружной проводки. Во всех вариантах, ее нельзя применять и под землей. Ведь данный материал подвержен коррозии, и поэтому очень быстро такое изделие вместо защиты превратится в угрозу. Это же касается влажных и особо влажных помещений.

1. Еще одним важным условием использования металлической гофры, является ее обязательное заземление. Причем, заземление должно быть выполнено с обеих сторон линии. Выполнить это не сложно и своими руками, но иногда это становится ограничивающим фактором ее применения.

Монтаж открытой проводки при помощи металлической гофры

2. Тем не менее, в некоторых случаях без металлической гофры не обойтись. В первую очередь, это монтаж проводки по горючим поверхностям. Будь то открытая, или уж тем более скрытая проводка по дереву, когда без металлической гофры вовсе не обойтись.
3. Еще одним вариантом обязательного применения такой гофры, является вариант, когда электрические сети пересекают, или проложены параллельно трубам системы отопления, с газоопасными или взрывоопасными средами. Кстати, при необходимости должна быть обеспечена еще дополнительная защита проводов и гофры от нагрева.

Обратите внимание! Для большинства приведенных случаев, имеется возможность заменить гофру на другие идентичные материалы – короба, трубы или лотки.

Монтаж провода в гофрированной трубе

Ну и напоследок давайте рассмотрим вопрос: «Как вставить провод в гофру, когда это следует делать, и как и чем крепить гофру?».

В общем, рассмотрим правила ее монтажа:

• Прежде всего следует определиться, имеет ли наша гофра протяжку. Протяжка — это такая стальная проволока толщиной в 0,9 мм, которая проходит по всей длине шланга. Она значительно облегчает монтаж. Для этого достаточно привязать провод этой проволокой в одной части гофры и потянуть в другой.

Крепление проводов к протяжке

• Если протяжки нет, то все немного сложнее. Особенно это касается гибких проводов и шнуров. В этом случае, нам необходимо самостоятельно изготовить такую протяжку — цена такого приспособления будет не очень высока. Для этого следует выбрать не очень толстую проволоку первого класса гибкости.
• Например, это может быть провод ПВ1 сечением в 1,5-2,5 мм², или если вам жаль портить хорошее изделие — обычный кусок нетолстой стальной проволоки. Монтируем такую протяжку уже после того, как гофра уже порезана на куски нужной длины.

Обратите внимание! После обрезания гофры, имеющей стационарную утяжку, не забудьте ее закрепить с обеих сторон надреза. В противном случае, при изгибании она может полностью или частично вылезти из трубы.

Как натянуть гофру на провод?

• Теперь рассмотрим два варианта монтажа: если выполняется открытая и закрытая проводка. Когда выполняется открытая проводка, то прежде всего устанавливаем крепления, по которым будет проложена гофра.
• Они должны располагаться на расстоянии примерно 25 см. Шланги диаметром в 16 мм можно крепить через каждые 30 – 40 см. На углах поворота, крепления должны быть с обеих сторон. При этом острых углов следует избегать, а также избегать близкого расположения сразу нескольких изгибов.

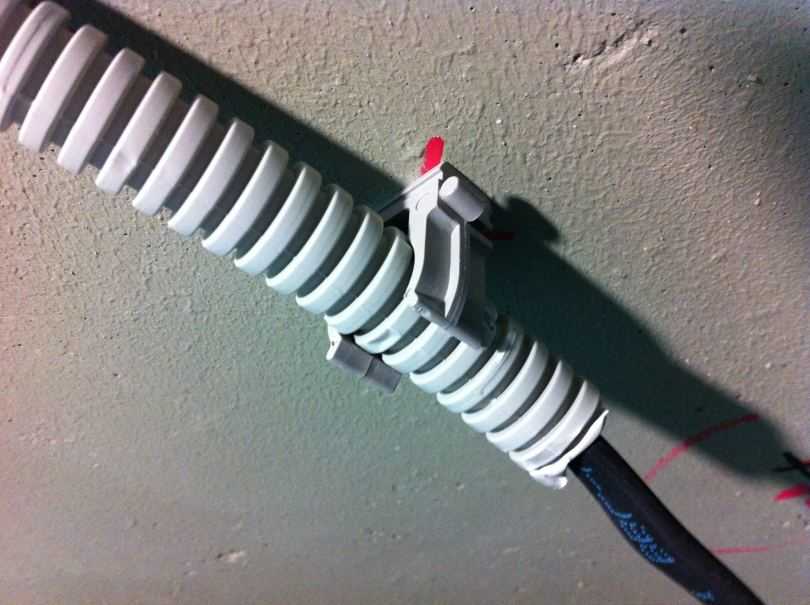

Крепления для гофры

• После того, как все крепления установлены, протягиваем провод в гофре, и закрепляем ее на креплениях. При монтаже в пыльных и влажных помещениях, края шланга следует уплотнять, для исключения попадания пыли и влаги. Для этого существуют специальные насадки как на видео, которые используются для соединения шлангов между собой, и крепления к распределительным коробкам и другим коробам.

Насадка для соединения металлических гофрированных труб

• Если монтируется скрытая проводка, то тут все еще проще. Если в монтируемой гофре нет протяжки, то создаем ее, используя способ, описанный выше. После этого, укладываем гофру в подготовленную штробу, или укладываем на полу. Затем заливается стяжка или выполняется штукатурка стен. Когда раствор высохнет, используя протяжку, выполняем протяжку электропровода.
• Для металлических гофр, обязательным условием является выполнение небольшого угла, который исключит скопление влаги и конденсата. Кроме того, в нижних точках должен иметься дренаж влаги. Ну и не забываем о необходимости заземления металлической гофры с обеих сторон.

Зависимость диаметра гофры и количества проводов, которые можно через нее пропустить

Вывод

Теперь вы знаете, как протащить провод в гофре, как правильно выбрать гофру, и в каких случаях ее применение вообще обязательно. Поверьте, с монтажом этого защитного изделия у вас так же не возникнет никаких проблем.

Главное — не пробовать протянуть через шланг провода, суммарное сечение которых превышает половину внутреннего диаметра гофры. Ведь это может привести к повреждению изоляции проводов и их последующему перегреву. Если просто все делать с умом, то у вас все получится.

Гофра для проводки: нужна ли она и чем отличаются разные типы

Наверх

28. 01.2020

Автор: CHIP

1 звезда2 звезды3 звезды4 звезды5 звезд

Гофра для проводки: нужна ли она и чем отличаются разные типы

4

5

1

6

Гофрированная труба выступает в роли дополнительной защиты при монтаже проводки. В каких случаях стоит использовать гофру, и от чего она защищает провод? Какую конкретно защиту выбрать? Подробный развернутый ответ в нашей статье.

Для монтажа электропроводки обычно используется кабель, не поддерживающий горение, например, ВВГнг или NYM. Тогда зачем дополнительно применять гофрированную трубу? От чего она может защитить и в каких случаях применяется? Мы расскажем, какие виды гофры бывают и для каких работ используются.

Для чего нужна гофрированная труба?

Гофрированная труба обеспечивает защиту электрокабеля от механических воздействий, осадков и ультрафиолета. Обратите внимание на таблицу в ПУЭ 2.1.3:

В ней указано, что при открытой и закрытой проводке провода и кабели в оболочке из сгораемых материалов нужно защищать трубами и коробами. Помимо этого, укладка гофрированной трубы может потребоваться в следующих случаях:

• Для прокладки проводки по горючим поверхностям, например, по древесине или пластику.
• Для укладки проводки в бетонную заливку.
• Для монтажа наружных сетей по фасаду здания или по воздуху.
• Для монтажа кабеля под землей.
• Для простоты демонтажа и ремонта кабельных сетей в будущем. Если провод спрятан в гофре, которая имеет протяжку, то его потом проще будет вытянуть, не разрушая штукатурку.

Обратите внимание, что ПУЭ не обязывает использовать гофру — можно применять и литую трубу. Однако гофрированная труба более удобна в монтаже, так как ей проще проходить углы, она легче по весу и более гибкая.

Разновидности гофрированных труб по материалу изготовления

Сегодня на рынке представлены гофрированные трубы из различных материалов, каждый из которых подходит для той или иной ситуации. Различают трубы из ПВХ, ППР, ПНР и нержавейки. Рассмотрим каждый подробнее.

ПВХ (поливинилхлорид)

Легкий и гибкий материал, который не поддерживает горение (но хорошо плавится). Выполняются изделия в сером или белом цвете. Гофра из ПВХ предназначена исключительно для внутренней прокладки, и защищает провод от механических воздействий. Поливинилхлорид имеет самозатухающие свойства, то есть при КЗ на линии или отгорании контакта гофра будет не гореть, а лишь плавиться. Ее можно использовать для прокладки в негорючих местах (кирпичной кладке или бетоне). Если нужно уложить по древесине, стоит дополнительно использовать негорючую подложку. Нельзя использовать на улице, так как от солнечных лучей пластик быстро пересыхает и трескается.

ППР (полипропилен)

Не поддерживает горение и имеет стойкость к самозатуханию. В отличие от ПВХ он стоек к ультрафиолету и влаге, поэтому может быть использован для наружного монтажа. Обычно изготавливается в синем цвете (хотя на AliExpress есть всех цветов радуги, но качество его довольно сомнительное).

ПНД (полиэтилен низкого давления)

Материал устойчивый к влаге и ультрафиолету. Гофру из ПНД можно использовать для наружного монтажа или в помещениях с повышенной влажностью. Однако ее ни в коем случае нельзя применять для прокладки кабеля по деревянным или другим горючим конструкциям, так как ПНД хорошо горит. Он выполняется в двух цветах: черном и оранжевом. К сожалению некоторые монтажники используют такие гофры для собственного удобства в разведении силовых кабелей – разными цветами удобно делать разводку. Однако это неправильно, и в случае пробоя кабеля гофра легко воспламеняется.

Нержавеющая сталь

Cамый прочный и долговечный материал, который может быть использован для монтажа проводки по горючим и негорючим конструкциям. Причем, если необходимо положить провод по дереву, то такой бронерукав можно использовать без дополнительной негорючей подложки. Он отлично защищает от механических воздействий, например, от грызунов.

Если необходимо монтировать проводку под подвесной потолок по кирпичной кладке или бетону, берите гофру их ПВХ — она недорогая и удобная в монтаже. Для проводки по горючим материалам, таким как дерево, лучше брать бронерукав из нержавейки или ПВХ и ППР, но с дополнительной подложкой. Для наружного монтажа советуем брать гофрированную трубку из ПНД черного или оранжевого цвета, или использовать полипропиленовые изделия.

Какие производители заслуживают доверия?

Не покупайте откровенно «ноунеймовскую» гофру, так как практика показала, что заявленные характеристики часто не соответствуют реальности. Из производителей, которые заслуживают доверия, отметим следующих:

• DKC;
• IEK;
• EKF;
• KOPOS;
• ЭРА;
• Экопласт;
• РУВИНИЛ;
• NASHORN — пока в ассортименте только ПВХ гофра.

Комплектующие у них конечно дороже, чем у китайских аналогов, но качество в разы лучше. Тем более, что купить в России нет никаких проблем.

Еще немного интересного из мира электрики:

• Почему между фазой и нолем 220 В, а между фазами 380 В?
• Почему в США в сети напряжение 110 В, а в России 220 В?
