Гофра пнд или пвх отличие: в чем разница, что лучше для улицы и внутренних работ

в чем разница, что лучше для улицы и внутренних работ

Доброго времени суток наши постоянные и новые читатели! Сегодня мы поговорим о том, что такое гофра ПНД и ПВХ в чем разница между ними, как выбирать материал для различных целей и в чем преимущества каждой разновидности и ее особенности, применительно к условиям эксплуатации.

Что такое ПНД и ПВХ

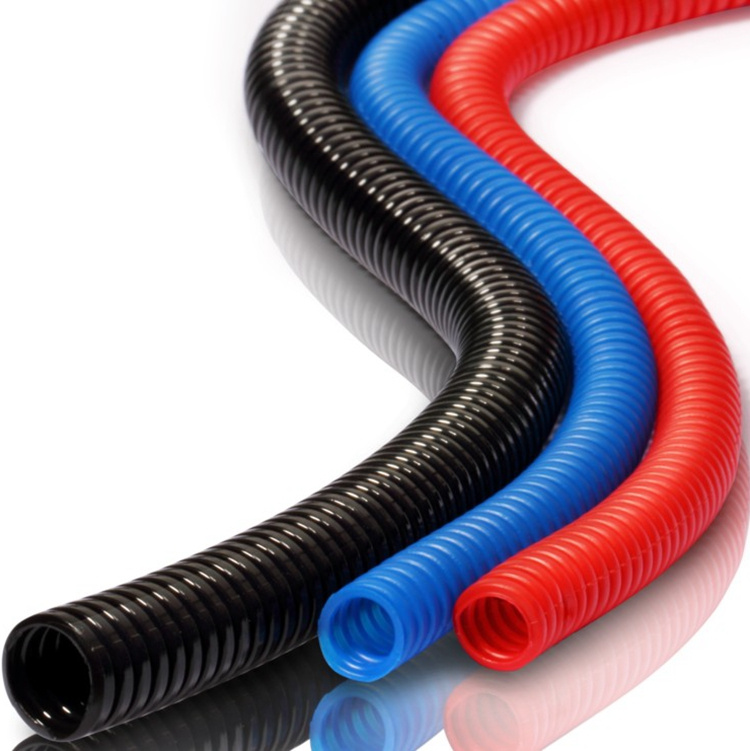

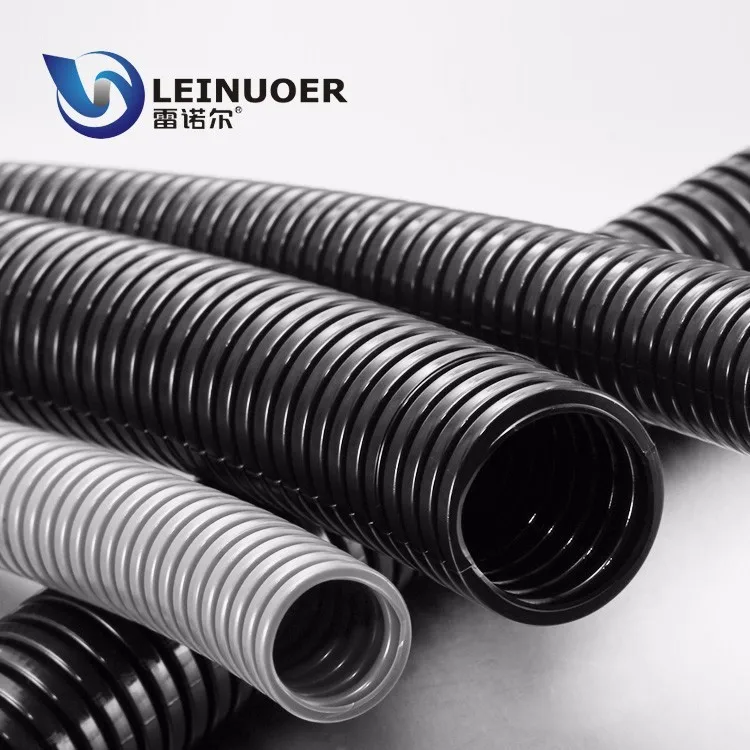

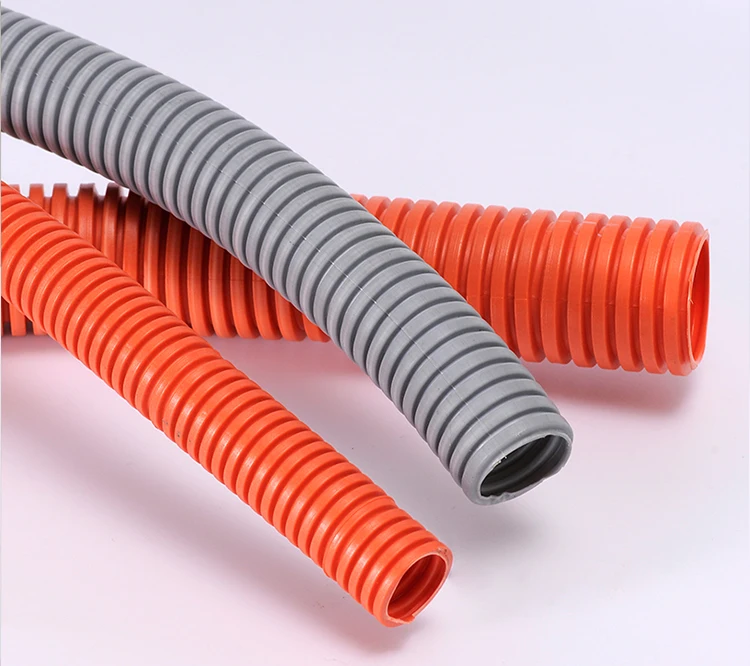

Словом «гофра» принято называть гофрированные пластиковые полые трубы, в которые «упаковываются» электрические кабели, прокладываемые для самых разных целей не только внутри помещений, но и снаружи. Гофрированная стенка такой трубы обладает несопоставимо большей гибкостью, чем гладкая пластиковая трубка такого же диметра и с такой же толщиной стенки. Это очень помогает при прокладке электрических сетей сложной конфигурации.

Две самых распространенных и востребованных у потребителей разновидности: ПНД (полиэтилен низкого давления, а бывает еще и высокой плотности ПВД) и ПВХ (поливинилхлорид). Обе имеют широчайшее применение, но для проводки конкретного типа принято выбирать определенный вид гофры, ориентируясь на его характеристики, преимущества, недостатки и стоимость.

И ПВХ и ПНД – это не полупроводники (ПП), а полноценный изоляционный материал.

Характеристики и область применения

Оба вида применяются для:

• Монтажа проводки в стенах из горючих материалов (дерево), либо за отделкой из таких материалов, а также при креплении кабелей к перекрытиям из дерева для повышения пожарной безопасности;
• Защиты кабеля от механического повреждения (чем тверже гофра, тем лучше), проникновения влаги;
• Защиты кабеля от сдавливания при монтаже систем «теплый пол» под бетонную или полусухую стяжку, в будущем поврежденный кабель можно легко заменить, не взламывая стяжку;
• Предотвращения порчи кабеля от солнца и влаги при его наружной прокладке.

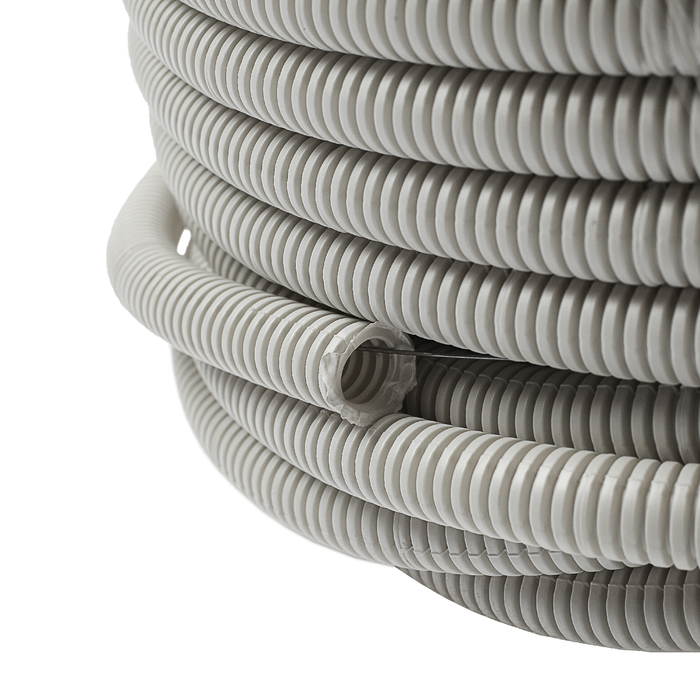

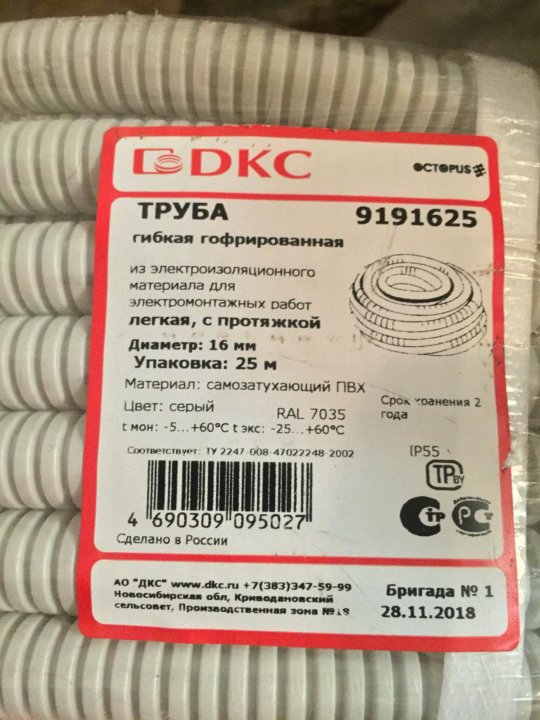

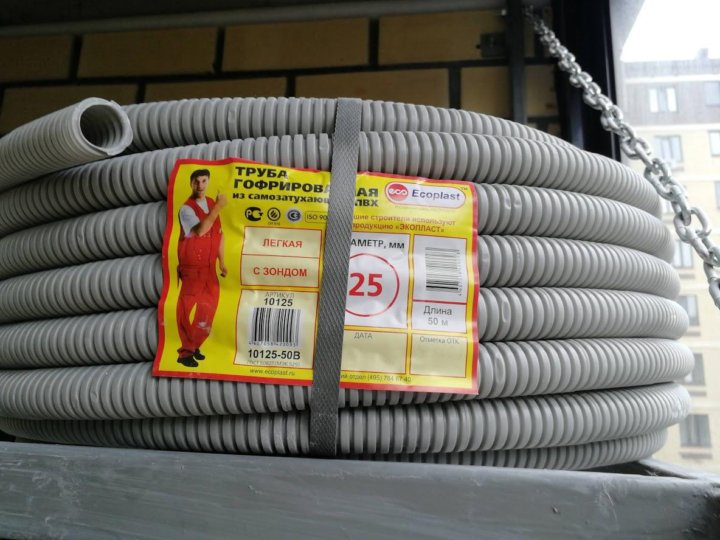

Гофра ПВХ обладает легкостью и гибкостью, поэтому ее покупают для монтажа проводки в самых труднодоступных местах, причем после прокладки можно заделать линию бетоном. Используют ее и для монтажа потолочных осветительных систем, скрытых за декоративными отделочными панелями из пластика, гипсокартона и т. д. Так как собственный вес гофры очень мал, можно использовать под легкие трубы минимум крепежей или вовсе обойтись без них.

Оптимальный режим эксплуатации при температуре +25-60 ^{С. Для наружной прокладки гофра почти не применяется из-за своего достаточно узкого рабочего температурного диапазона.}

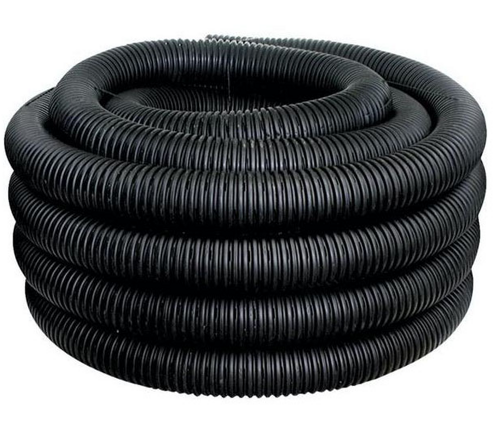

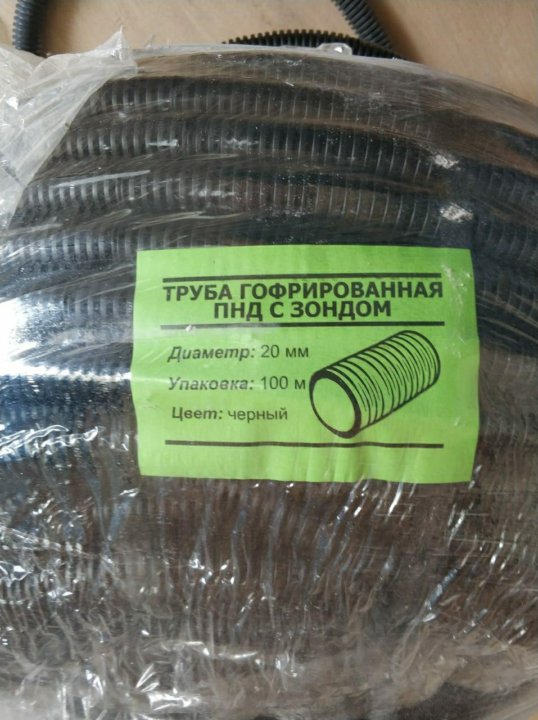

ПНД обладает большей стойкостью к возгоранию, так как для этого материала рабочий температурный режим имеет гораздо больший диапазон +40-900 ^{С. Эти трубы более тяжелые.}

Экологической опасности гофра ПНД не несет, так как сама по себе не выделяет вредных веществ, но и не разрушается от воздействия бензина, кислот, масел.

Для наружной прокладки этот тип подходит идеально.

Примерные цены, плюсы и минусы

В числе преимуществ, относящихся к обоим видам гофры, можно перечислить:

• Долговечность: срок службы электропроводки в гофре составляет минимум 50 лет, а в оптимальных условиях – намного дольше;
• Защита проводки от перегрева, слипания кабелей друг с другом, истирания;
• Не нужно думать о заземлении;
• Изоляция от влаги;

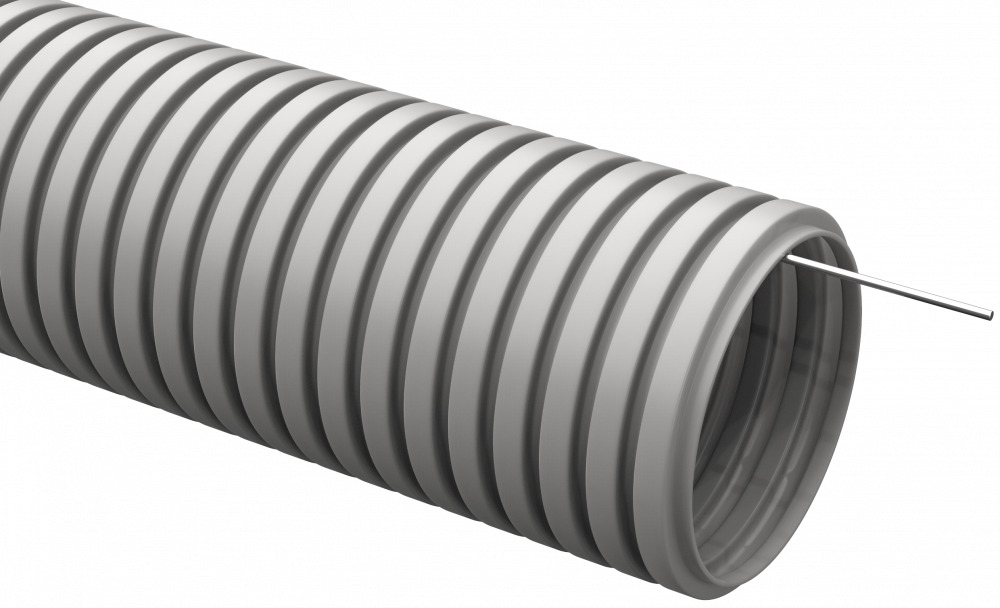

• Стальная протяжка внутри гофры помогает ускорить монтаж;
• За счет гофры можно отказаться от дорогих кабелей, используя более доступные по цене.

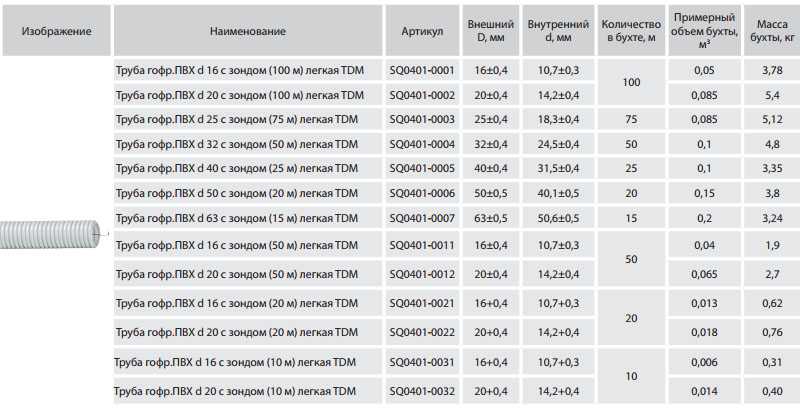

Гофра ПВХ ценится за свои отличные изоляционные характеристики. Ее применение помогает избежать индуцирования блуждающих токов, что и позволяет внутри одной трубы прокладывать сразу несколько кабелей с разными техническими параметрами.

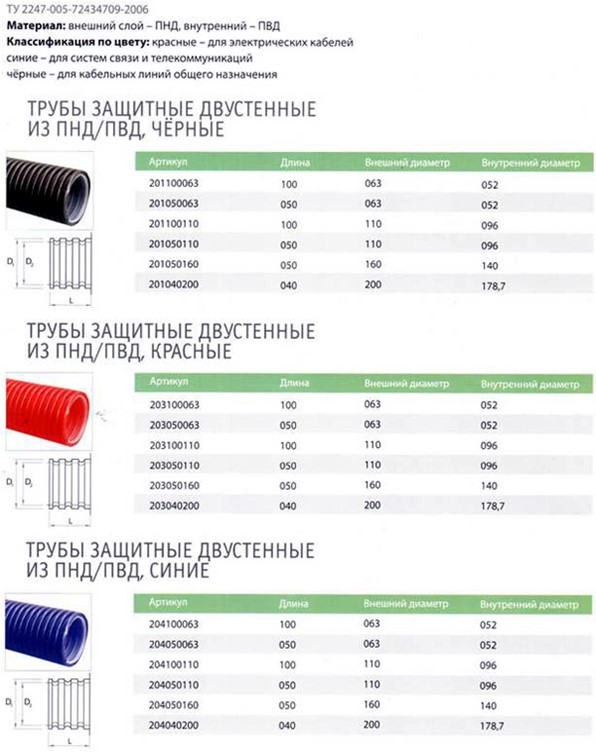

В таблице ниже представлены цены на ПНД гофротрубу (для наружных работ).

В чем отличия, и какие гофротрубы лучше?

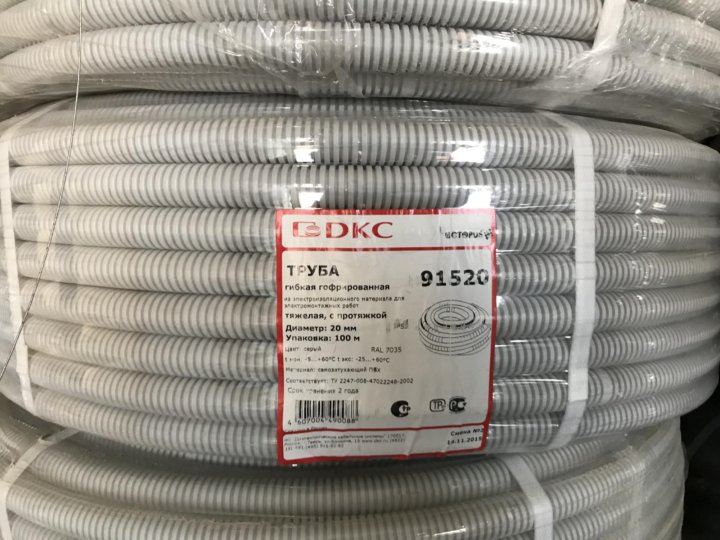

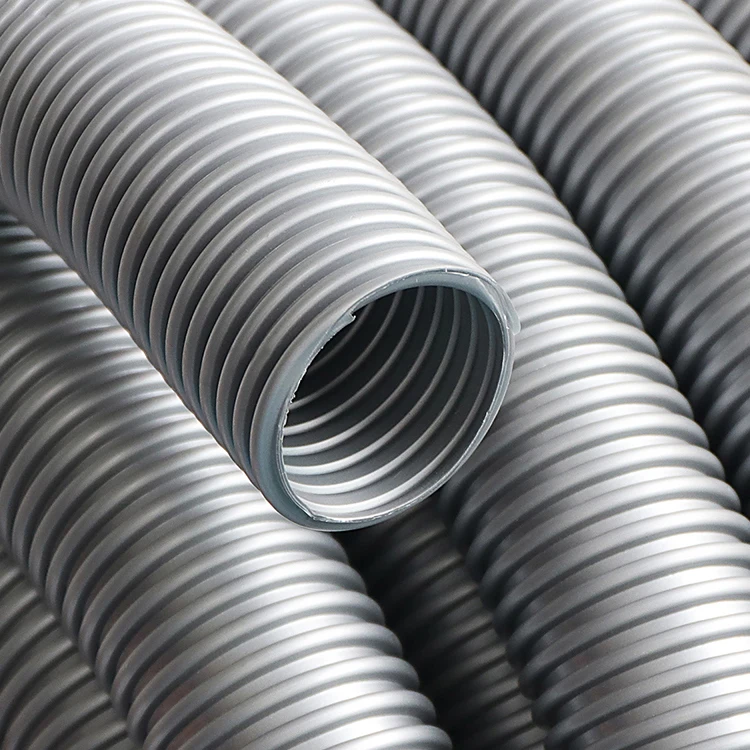

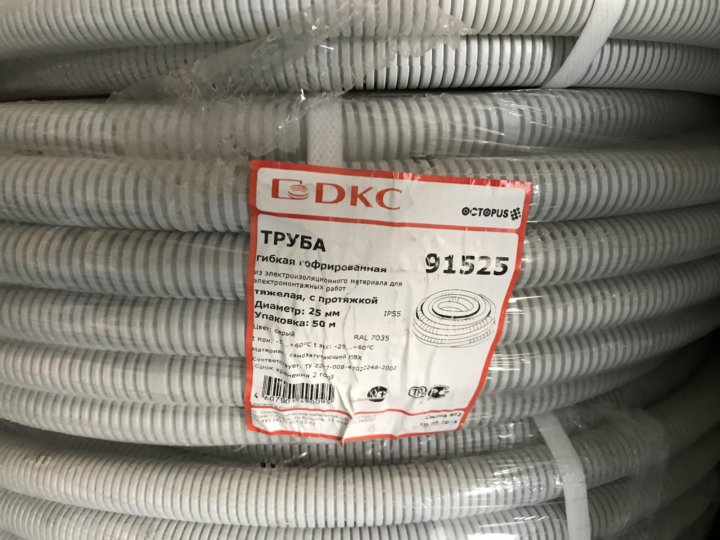

Гофра ПВХ выпускается преимущественно серого цвета, поэтому ее легко отличить от других и в прокладке и на витрине магазина. Обладает ценным свойством самозатухания, что очень важно при монтаже особо ответственных сетей с повышенными требованиями к пожарной безопасности. Влагостойкость данного вида гофры не слишком высока, уступая аналогам из других материалов. Преимущественная сфера применения: жилые и производственные помещения с нормальным уровнем влажности воздуха (50-60%).

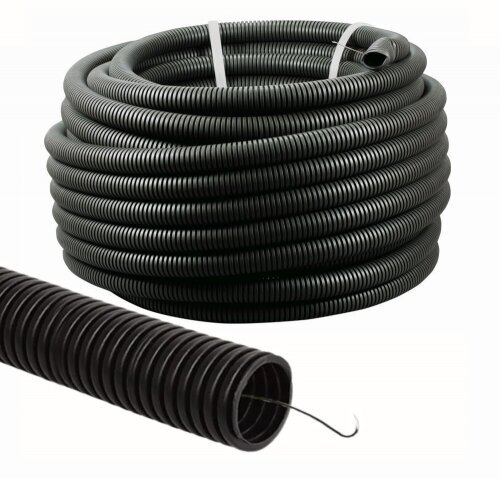

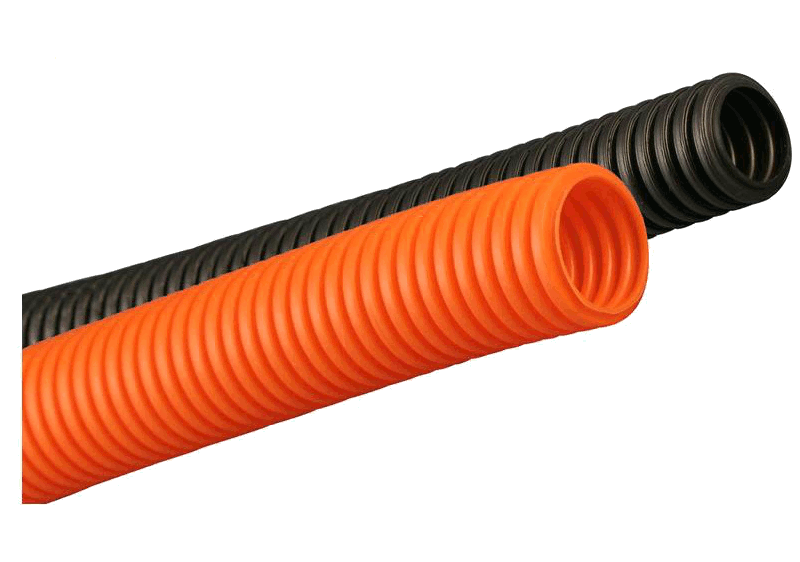

Полиэтиленовые трубы бывают разных цветов: оранжевые, черные. Сам по себе полиэтилен – горюч, в сравнении с ПВХ не стоек к воде и агрессивным химическим воздействиям. Именно этот вид гофры выбирают для монтажа электросетей в стяжках из бетона, штробах внутри штукатурки и других негорючих материалов, для прокладки проводки открытым способом вне помещений, то есть для улицы.

Различия между двумя разновидностями достаточно серьезны, поэтому нельзя сказать об их 100% взаимозаменяемости.

Заключение

Наше сравнение показало, что нельзя утверждать, какая из гофр лучше, так как для каждой имеется своя ниша. Для покупателя имеет значение цена. По этому показателю ПВХ – дешевле, а ПНД можно отнести к среднему ценовому сегменту. О качестве товара говорит однородный цвет труб, а также одинаковая толщина стенок на всем протяжении.

В продаже можно встретить гофру диаметром 16-65 мм. Размер для конкретного применения выбирают так, чтобы внутри после прокладки кабеля оставался просвет, равный половине радиуса гофры. Это требование продиктовано заботой о пожарной безопасности, так как отсутствие воздушного зазора при перегреве любого кабеля может стать причиной возгорания всего трубопровода.

Мы с вами прощаемся, надеемся, что информация будет для вас полезной и пригодится на практике. Оставляйте отзывы и замечания, а еще не забывайте заглядывать на наши странички в соцсетях, чтобы узнать новости и поделиться своим мнением! Пока-пока!

в чем разница и какая лучше

Выбор труб для любой системы — вопрос непраздный. Какому материалу отдать предпочтение зависит то, как долго прослужит система, каких финансовых вложений потребует и насколько безопасной будет эксплуатация магистрали. Так, для монтажа электросетей применяются гофрированные трубы, служащие защитой линий от негативных воздействий окружающей среды: ветра, влаги, механических повреждений. В результате такой защиты снижается пожароопасность, поскольку трубы выполнены из негорючих материалов, например, ПНД и ПВХ. Полимерные трубы низкого давления и полихлорвинила наиболее востребованы на сегодняшний день при монтаже электролиний.

Содержание

• В чем разница между ПВХ и ПНД
  • Свойства ПВХ
  • Свойства ПНД
  • Сравнение гофр из ПНД и ПВХ
• Сфера применения

В чем разница между ПВХ и ПНД

Оба материала обладают достоинствами, которые дают основание выбирать их для прокладки электросетей:

• Оба материала долговечны: и тот и другой материал может прослужить до 50 лет, а при надлежащих условиях — и более.
• И ПНД и ПВХ обеспечивают работу системы даже при нагревании, поскольку препятствуют слипанию кабелей, не истираются,
• Не нуждаются в заземлении, не подвержены воздействию влаги.
• Благодаря использованию гофротрубы из полимеров, сокращается время для прокладки электролинии за счет стальной протяжки внутри трубы.
• Позволяют использовать более дешевые провода, что снижает финансовые затраты существенно.

И все же при всей похожести, каждый из этих материалов имеет индивидуальные особенности.

Свойства ПВХ

Гофра из полихлорвинила хлорида — легкий и гибкий полимер, который необходим для прокладки линий в труднодоступных местах: нишах стен, штробах, которые затем заливаются бетоном, под подвесными потолочными конструкциями. Гофрированные трубы ПВХ образуют прочную защиту от любых воздействий, в том числе температурных: изделия применяются для эксплуатации в условиях термических нагрузок от — 25 до +60

С.

Свойства ПНД

Материал для изготовления гофрированных труб, отличающийся еще большей устойчивостью к возгоранию — трубы ПНД. Легко переносит термические нагрузки от — 40 до + 90⁰ С.

В структуре химического соединения полимера не содержится вредных веществ, поэтому материал не представляет собой угрозы для экологии. Гофра из полиэтилена низкого давления не подвержена вредному воздействию масел, кислот и бензина.

Сравнение гофр из ПНД и ПВХ

Труба ПНД проявляет себя лучше при слишком серьезных нагрузках. Например, стабильно работает при низких температурах в условиях сильных морозов, тогда как ПВХ под воздействием слишком холодного воздуха трескается.

Монтаж и прокладка проще для труб ПВХ, осуществляется посредством раструбных соединений, ПВД нуждается в сварке встык или муфтовой электросварке, что увеличивает затраты и требует определенной квалификации.

Приобретение ПНД чаще обходится дороже.

В отличие от безвредного ПНД поливинилхлорид выделяет со временем токсичные вещества, что очень ограничивает область использования.

Как видно, у каждого вида изделий есть свои сильные и слабые стороны.

Сфера применения

Какой материал выбрать, во многом зависит от целей использования гофры.

Чаще всего для прокладки внутренней и наружной электропроводки используют гофру ПВХ, их применяют для монтажа уличного освещения, и для подземных кабельных линий.

Тогда как гофрированные трубы из ПНД используют для защиты сетей слаботочных при скрытой прокладке, которые прокладываются в штробах. Гофрам ПНД отдают предпочтение при монтаже линий в суровых северных условиях.

Основы упаковки из гофрированного картона | Imperial Paper Co.: Imperial Paper Co.

Нажмите, чтобы увеличить

Коробки из гофрокартона

повсеместно используются в упаковочных целях, обеспечивая прочное, но экономичное средство транспортировки и хранения товаров. Компания Imperial Paper имеет 57-летний опыт разработки и производства гофроупаковки премиум-класса, пакетов для розничной торговли, дисплеев для торговых точек и доставки расходных материалов на основе добросовестной и этичной деловой практики.

В этом руководстве мы рассмотрим основы гофрированных материалов, чтобы помочь вам определить, какое упаковочное решение подходит для ваших нужд.

Гофрированные материалы доступны различной толщины и прочности. Большинство гофрированных материалов состоят из двух или более лицевых слоев с зажатой между ними гофрированной канавкой. Тем не менее, одинарный лицевой лист представляет собой простой гофрированный материал, который сочетает в себе один лист облицовочного картона с одним слоем гофрокартона и в основном используется для защитной упаковки или упаковки.

Гораздо более распространены гофрированные материалы с одинарными, двойными и тройными стенками, которые вместе составляют подавляющее большинство гофрированных коробок, используемых сегодня.

Одностенный гофрированный   Материал.

Одностенный гофрированный материал состоит из двух слоев облицовочного картона, приклеенных к каждой стороне слоя гофрокартона.

Гофрированный материал с двойными стенками.

Гофрированный материал с двойными стенками даже прочнее, чем с одинарными стенками, поскольку добавляет дополнительный слой гофра и дополнительный облицовочный картон. Гофрированные материалы с двойными стенками являются хорошим выбором для штабелирования тяжелых материалов.

Тройной гофрированный материал.

Тройной гофрированный материал представляет собой вариант для тяжелых условий эксплуатации, состоящий из трех слоев гофрокартона, расположенных между четырьмя листами облицовки. Гофрированный материал с тройными стенками прочен, устойчив к раздавливанию и идеально подходит как для транспортировки, так и для штабелирования.

Все эти конструкции доступны с различными внешними вкладышами, в зависимости от потребностей печати. Наиболее распространенные марки наружной облицовки включают:

.

• Крафт. Натуральный коричневый цвет, это наиболее часто используемый и наименее дорогой лайнер.
• #3 Белый.  Этот лайнер белого цвета с просвечивающей подложкой из крафт-бумаги. Он обеспечивает более чистый вид и лучшую пригодность для печати, чем крафт.
• #1 Белый. Этот вкладыш выбелен до ярко-белого цвета и обеспечивает очень хорошие печатные характеристики, но легко загрязняется при транспортировке.
• Высшие сорта. Поверхности подложек премиум-класса имеют яркое покрытие из белой глины, минимизирующее пористость, что позволяет печатным краскам оставаться на поверхности. Это дает отличные печатные свойства, поскольку цвета более яркие, а более низкая впитывающая способность улучшает приводку. Однако из-за высокой стойкости чернила могут стать проблемой.
• Этикетки с литографической печатью. Используются для этикеток, наклеиваемых на гофрированные коробки.

Гофрированная канавка представляет собой складчатый материал, который находится между вкладышами для стабилизации и амортизации конструкции. Гофрированные канавки различаются по размеру и профилю в зависимости от количества складок или канавок на фут, что приводит к нескольким стандартным размерам:

• Флейта. Этот профиль каннелюры имеет самый толстый размер, что означает наименьшее количество складок на фут. Его превосходные амортизирующие и укладочные свойства делают его идеальным для различных целей.
• B Флейта. Флейта B обладает отличной устойчивостью к раздавливанию и имеет плоскую жесткую поверхность, подходящую для высококачественной печати и высечки.
• C   Флейта. Канавка  C — это наиболее широко используемый профиль канавки, поскольку он обеспечивает превосходную амортизацию, стабильность и качество печати.
• E   Флейта. Канавка E тонкая и жесткая, что делает ее идеальной для использования в условиях ограниченного пространства.
• F Флейта. Флейта  F — это самый тонкий из распространенных размеров флейты, который изначально был разработан для сведения к минимуму количества волокон.

Как правило, более крупные профили каннелюры обеспечивают большую амортизацию и вертикальную прочность, а более мелкие обеспечивают большую структурную целостность и лучшее качество печати. Различные профили канавок можно комбинировать в одном куске комбинированной доски. Например, в нашей доске с двойными стенками используется комбинация канавок B-C.

Стиль коробки, который вы выберете, зависит от вашего приложения. Полный список типов коробок, их использования и сокращений доступен в нашем центре знаний, но следующий обзор должен помочь вам ознакомиться с распространенными типами и терминами.

Коробки с прорезями

Коробки с прорезями изготавливаются из цельных кусков рифленых заготовок с прорезями и насечками для удобства складывания. RSC (обычные контейнеры с прорезями) являются наиболее распространенными, они имеют клапаны одинакового размера, которые сходятся посередине при складывании. Тем не менее, коробки FOL (с прорезями с полным перекрытием) и SFF (специальные по центру с прорезями с полным перекрытием) предлагают наилучшие возможности амортизации и штабелирования. Коробки с прорезями — надежный выбор для большинства стандартных случаев упаковки и транспортировки. Другие разновидности включают HSC, OSC, CSSC, CSO и другие.

Телескопические ящики

Телескопические ящики имеют отдельные крышку и дно и бывают разных форм и размеров. Сочетание различных форм крышки и корпуса позволяет выдвижным ящикам вмещать множество нестандартных или тяжелых продуктов, таких как холодильники, водонагреватели и многое другое. Большинство телескопических коробок имеют квадратную или восьмиугольную форму, причем восьмиугольная форма лучше всего подходит для круглых предметов.

Папки

Папки

обычно представляют собой один лист гофрированного картона с насечками для удобства складывания. Цельные папки (OPF) являются самыми простыми и поставляются с клапанами Air Cell или без них, в то время как папки с пятью панелями (FPF) обеспечивают дополнительную амортизацию и возможности штабелирования. Существуют также усиленные и штабелируемые лотки для дисплеев, которые часто используются в качестве внутренних контейнеров для деталей.

Жесткие коробки

Жесткие коробки, также известные как ящики для блаженства, представляют собой транспортные контейнеры, состоящие из трех частей, в которых две одинаковые торцевые панели объединены с панелью корпуса. Эти детали склеиваются с помощью холодного клея, горячего расплава или их комбинации. Это отличный выбор для больших или тяжелых отправлений, и они предлагают экономичность без ущерба для производительности коробки.

Самоустанавливающиеся коробки

Самомонтирующиеся ящики отличаются прикрепленной складной крышкой, которая в собранном виде может напоминать либо RSC, либо телескопическую крышку.

Внутренние формы

Внутренние формы, такие как прокладки, трубки и перегородки, помещаются в большую коробку для разделения или прокладки содержимого. Внутренние формы могут использоваться для удержания продуктов на месте во время транспортировки или для разделения продуктов в маркетинговых витринах.

Контейнеры для сыпучих материалов

Контейнеры для сыпучих материалов представляют собой большие ящики из гофрированного волокна, используемые для объединения большого количества более мелких упаковок. Контейнеры для сыпучих материалов повышают эффективность операций по обработке больших объемов.

Многие клиенты выбирают гофрированные материалы для индивидуальной упаковки, которая часто включает сложную печатную графику. Выбор чернил может иметь решающее значение для успеха этих проектов. С точки зрения маркетинга цвет является одной из самых ярких особенностей визуальной идентичности вашего бренда, поэтому важно учитывать эмоциональную реакцию людей на определенные цвета и определять цвета, которые соответствуют вашему общему образу.

Определенные цвета дают различные преимущества при печати. Например, использование стандартных цветов 60 Института производителей стеклянной тары (GCMI) для мелкосерийного производства обеспечивает согласованность, снижение затрат и простоту дублирования.

Как печатать на гофрированном картоне

Существует три основных метода печати на гофрированных коробках, и лучший метод зависит от желаемого качества печати, сложности графики и других подобных факторов.

• Флексографская рельефная печать.  Этот метод лучше всего подходит для печати от края до края или текста с большим объемом. Он обеспечивает хорошее качество изображения по доступной цене.
• Литографическая офсетная печать. Этот метод дороже, но позволяет использовать графику с более высоким разрешением.
• Цифровая печать. Цифровая печать — это более дешевый вариант, использующий голубой, пурпурный, желтый и черный цвета (CMYK) для быстрой и точной печати; однако это может привести к проблемам с яркостью и несовершенству цвета.

При покупке коробок из гофрокартона необходимо помнить о двух основных параметрах. Внутренние размеры коробки должны быть достаточно большими, чтобы вместить продукт и всю необходимую упаковку, в то время как внешние размеры определяют, сколько коробок поместится в данном транспортном средстве, поддоне или единице хранения. Всегда указывайте внутренний размер, если у вас нет особой причины указывать внешний размер, и в этом случае вы должны пометить внешние размеры как «OD».

Коробки из гофрокартона можно запечатывать различными способами, в зависимости от содержимого и потенциальных проблем с обращением.

• Лента. Пожалуй, самый распространенный вариант герметизации, лента экономична и обеспечивает дополнительную защиту от влаги. Ленты из ПВХ, как правило, самые прочные, хотя полипропиленовые ленты могут быть более экономичными.
• Скобы. Скобы экономичны и могут быть быстро применены для эффективной упаковки больших объемов. Скобы также лучше защищают коробку от взлома по сравнению с лентой.
• Ремни. Используемые в основном для крепления поддонов, ремни могут удерживать коробки закрытыми сами по себе или в сочетании с другими методами закрытия.
• Клей. Клей-расплав часто используется для герметизации дна коробок, обеспечивая прочную фиксацию, способную выдержать грубое обращение.

Хотя коробки из гофрокартона не обязательно хрупкие, правильное обращение с ними может продлить срок их службы и защитить их содержимое. Пустые коробки следует хранить горизонтально на чистой поверхности. Убедитесь, что место хранения сухое и поддерживается постоянная температура, чтобы не повредить бумагу. Не храните коробки в вертикальном положении и не кладите на них другие материалы, так как неравномерное распределение веса может привести к поломке канавок.

Полные ящики на поддонах должны быть закреплены стретч-пленкой и ремнями для защиты от влаги и падений. Убедитесь, что ящики уложены ровно и вдали от выступов, чтобы распределение веса оставалось равномерным.

Imperial Paper предлагает широкий ассортимент коробок из гофрокартона премиум-класса, включая настраиваемые варианты коробок по подписке и многое другое. Мы используем новейшие технологии для создания упаковочных решений, точно отвечающих вашим потребностям. Чтобы узнать больше о наших продуктах и ​​услугах, свяжитесь с нами или запросите предложение сегодня.

виды, плюсы и минусы, варианты использования

Изобретение гофрированных труб значительно облегчило судьбу строителям наружных коммуникаций. Они практичны и удобны в транспортировке, укладке, подключении.

Высокая прочность и жесткость гофрированных систем прекрасно сочетается с легким весом, устойчивостью к воде и агрессивным средам. Но для грамотной покупки необходимо ознакомиться с видами и преимуществами гофры. Вы согласны?

Если вы хотите узнать, как правильно выбрать гофрированные трубы для наружной канализации, мы найдем ответы на все ваши вопросы. Использование предоставленной информации поможет в сборке и построении надежной сети.

В статье описаны технологические тонкости строительства канализационных коммуникаций из гофрированных труб, даны ценные рекомендации по монтажу и эксплуатации готовой системы. Перечислены ведущие зарубежные и отечественные производители популярного вида продукции.

Содержание статьи:

• Особенности гофрированных труб
  • Различия в ребристых изделиях от гладких
  • Использование различных типов гофрированных труб
• Варианты применения
• . № 1: Изделия из ПВХ
• Вариант № 2: Изделия из полиэтилена

Гофрированные трубы: достоинства и недостатки

Стандарты изделий из ПВХ и ПНТ

Служба канализационных трубопроводов

Методы подключения к гофрированной трубе

Внутренние и иностранные компании по производству

• Популярные российские компании
• Хорошо известные иностранные компании

Заключения и полезные видео

. Гофрированные трубы из современных видов полимеров имеют своеобразный внешний вид за счет упругой гофрированной поверхности.

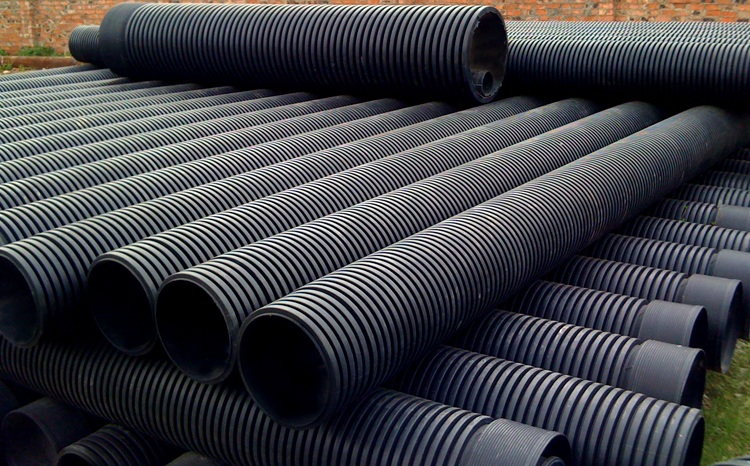

Гофрированные трубы имеют вид гофрированной поверхности. Эта особенность позволяет увеличить показатель кольцевой жесткости, от которого зависит прочность изделий.

Такие изделия могут иметь однослойную или двухслойную структуру, при этом особенно распространен второй вариант, сочетающий гофрированную внешнюю оболочку с гладкой внутренней поверхностью. При этом гофрированная конструкция надежно защищает сердцевину трубы от механических воздействий, в частности от давления грунта.

Гофротрубы выпускаются разных моделей. Особой популярностью пользуются изделия с гофрированной внешней поверхностью и идеально гладким сердечником

Обычно диаметр двухслойной пластиковой трубы варьируется в пределах 110-1200 мм, при этом кольцевая жесткость составляет 4 до 16 кН за квадратный метр. м

Подобно гладким, гофрированные элементы обычно бывают оранжевого, красного или коричневого цвета, однако некоторые производители выпускают трубы этого типа других тонов, например, черного.

Отличия ребристых изделий от гладких

Трубы гофрированные превосходят гладкие аналоги по ряду показателей:

• во много раз надежнее, прочнее, устойчивее к ударам;
• обладают повышенной гибкостью и эластичностью, что облегчает их укладку, в том числе в сложных условиях, например, на изменениях рельефа;
• для монтажа гофрированных изделий практически не требуются фитинги и другие соединительные элементы, без которых невозможно собрать систему из гладких труб; гофры
• имеют возможность регулировать степень жесткости за счет утолщения некоторых колец – эта функция может понадобиться при прокладке подземной канализации;
• В случае протечки или других дефектов гофрированную трубу легче отремонтировать, чем гладкую.

Несложно убедиться, что потребительские качества гофрированных элементов значительно превосходят показатели традиционных аналогов.

Фотогалерея

Фото

Для организации трубопроводов с разной нагрузкой выпускаются гофрированные трубы разного диаметра, применение которых позволяет быстро собирать как магистральные линии, так и ответвления важных для жизни коммуникаций

В дополнение к повышенные показатели устойчивости к нагрузкам, гофрированные полимерные трубы характеризуются практически нулевым влагопоглощением, стойкостью к химической и биологической агрессии

Эластичность – качественная характеристика однослойных и двухслойных гофрированных труб любого диаметра. Тонкостенные гофры для кабеля позволяют прокладывать трассы любой конфигурации. Толстостенные хорошо переносят сезонные подвижки грунта без повреждений и уплотнений

Для сборки трубопроводов из двухслойных гофрированных труб изготавливают фасонные элементы и фасонные части, предназначенные для разветвления, соединения отводов и фасонных частей

Гофрированные трубопроводные изделия

Водостойкая полимерная труба

Приоритет Гофрированная труба Эластичность

Фитинги для гофрированных канализационных труб

Применение различных видов гофрированных труб

Изделия со складчатой ​​конструкцией широко применяются различного назначения:

• монтаж дренажных схем;
• устройства безнапорного водоотвода дождевой воды;
• установка систем, предназначенных для удаления промышленных стоков;
• безнапорная проводка бытовая, общесплавная;
• Сооружения, предназначенные для сельского хозяйства.

Специальные сорта пластиковых гофрированных труб, обладающие повышенными показателями кольцевой жесткости и морозостойкости, пригодны для устройства проездов под высоконагруженными автомобильными дорогами.

Варианты применения

Учитывая области использования труб, имеющих складчатую конструкцию, можно выделить следующие категории.

Гофрированные трубы малого диаметра применяются для прокладки проводов и кабелей. В этом случае они используются в качестве сдерживания.

Для защиты проводов и кабелей используйте . Эти изделия обладают средней эластичностью и устойчивостью к механическим повреждениям.

Однослойные гофрированные трубы легче и гибче. Такие элементы большого диаметра часто используются для защиты газопровода, а компактные изделия – для прокладки кабеля.

Гофрированные шланги используются для прокладки кабелей под землей. Как и гофрированные трубы, они состоят из двух слоев — внешнего и внутреннего, но имеют меньший диаметр

Двухслойные гофрированные шланги отличаются хорошей жесткостью и долговечностью, что позволяет им выдерживать большие нагрузки. Обычно их используют для монтажа кабелей в сложных условиях, например, глубоко под землей.

Гофрированные трубы, состоящие из двух слоев. Такие изделия обладают отличной прочностью/устойчивостью к агрессивным веществам, что позволяет использовать их для прокладки канализации.

Классификация труб по материалу

Чаще всего для производства гофрированных труб различных модификаций используют такие полимеры, как поливинилхлорид (ПВХ) и модификации полиэтилена (ПТН, ПНД). Ниже мы подробно рассмотрим оба вида материалов:

Вариант №1: Изделия из ПВХ

Один из самых распространенных видов пластиков — поливинилхлорид — обладает следующими качествами:

• высокий коэффициент износостойкости;
• инертность к агрессивным средам, в том числе к щелочам, кислотам, минеральным маслам;
• морозостойкость: даже при полном замерзании на материале не появляются трещины;
• негорючесть — при +120°С ПВХ разлагается с выделением угарного газа.

К недостаткам такого материала можно отнести чувствительность к высоким температурам: изделия из поливинилхлорида начинают деформироваться уже при +60°С.

Трубы поливинилхлоридные гофрированные могут иметь разные показатели кольцевой жесткости. Легкие конструкции предпочтительно использовать на поверхности, а тяжелые и тяжелые предназначены для подземных сооружений

Трубы ПВХ считаются универсальными: их можно использовать для прокладки промышленных и частных канализационных систем. Высокая прочность таких изделий, а также устойчивость к нагрузкам позволяет использовать их для подземной прокладки в самых напряженных местах, например, под оживленными дорогами с большим транспортным потоком.

Можно выделить два типа элементов, используемых для прокладки коммуникаций, а именно:

• трубы гофрированные канализационные;
Щупы
• , используемые в качестве защитных сооружений для кабельных линий.

В зависимости от прочности можно разделить на следующие категории.

Легкие . Имеют низкую стрессоустойчивость. В основном используется для монтажа внешних систем.

Легкие гофрированные трубы имеют низкий коэффициент жесткости. Они не подходят для подземной установки, но могут использоваться для наземных конструкций

Heavy . Средняя механическая прочность позволяет закладывать подобные конструкции под землей на глубине до 15 м.

Сверхтяжелый . Имеют самые высокие показатели жесткости, поэтому подходят для монтажных схем в местах, испытывающих повышенные механические нагрузки: тяжелые грунты и участки, расположенные под дорожным полотном.

Для оптимального решения конкретной задачи также важно учитывать диаметр трубы и другие качества.

Вариант №2: изделия из полиэтилена

Для производства гофрированных изделий используются высококачественные марки полиэтилена ПЭ80, ПЭ63, а также полиэтилен, полученный при низком давлении (ПНД).

Используемые разновидности пластика обладают следующими свойствами:

• абсолютная стойкость к щелочам и кислотам;
• отличная морозостойкость (следует отметить, что трубы из этого материала вытягиваются при замерзании;
• хорошая прочность, износостойкость;
• повышенная эластичность;
• экологичность, т. к. полимер поддается переработке.

Единственный недостатком полиэтилена является отсутствие устойчивости к повышенным температурам.Однако существуют модификации этого полимера, выдерживающие транспортировку теплых и даже горячих отходов до +80°С.

Гофрированные трубы из полиэтилена получили широкое распространение благодаря высоким потребительским качествам этого легкого, прочного и инертного к агрессивным веществам материала

Гофрированные трубы из полиэтилена имеют двухслойную конструкцию. Такие изделия применяются для монтажа наружной канализации , а благодаря высокому показателю кольцевой жесткости их можно прокладывать на глубине до 20 м.

Область применения полиэтиленовых гофрированных элементов очень обширна, но чаще всего их используют для прокладки канализационных линий и . Изделия для дренажа почвы изготавливаются из перфорированных материалов, благодаря чему они имеют отличный баланс легкости и высокой прочности.

Легко монтируемые схемы чрезвычайно эффективны в эксплуатации и могут служить долгие годы.

Еще одним преимуществом труб ПНД является повышенная эластичность: их можно монтировать без фитингов, что значительно упрощает процесс и удешевляет монтаж.

Сравнение, особенности применения и маркировка труб ПВХ и ПНД для наружной канализации описаны в .

Трубы гофрированные: преимущества и недостатки

Независимо от материала, из которого изготовлены гофрированные изделия, они всегда имеют ряд важных преимуществ:

• Легкий вес , за счет которого облегчается складирование, транспортировка, укладка таких элементов.
• Легкий монтаж , для осуществления которого не требуются дополнительные приспособления, оборудование, сложное оборудование.
• Низкая стоимость все виды продукции.
• Долгий срок службы . Правильно смонтированная система гофрированных труб прослужит не менее 50 лет и более.
• Гладкие внутренние стенки , которые создают идеальную поверхность, препятствующую образованию заторов.
• Отличные характеристики : Высокие коэффициенты кольцевой жесткости и прочности позволяют использовать гофрированные трубы для любых целей.

К недостаткам таких изделий можно отнести чувствительность к высоким температурам. Полимерные гофры лучше не использовать для перевозки горячих отходов или использовать для этого специальные модификации, например, из сшитого полиэтилена.

Пластиковые конструкции часто чрезмерно восприимчивы к ультрафиолету, поэтому их хранение целесообразно организовывать под навесом во избежание попадания прямых солнечных лучей.

Ребра гофротрубы в десятки раз увеличивают жесткость и способность противостоять механическим воздействиям. Несмотря на малый вес, гофрированные изделия отличаются высокой прочностью

Стандарты изделий из ПВХ и ПНТ

Существует нормативный документ, относящийся к трубам ПВХ канализационным, а именно ГОСТ 51613 «Трубы поливинилхлоридные напорные», в котором перечислены стандарты для изделий диаметром от 10 до 315 мм, в том числе включающие раструбные элементы с резиновыми уплотнениями.

В то же время в строительстве давно используются и другие варианты труб из этого материала, в том числе гофрированные конструкции для наружной канализации. Аналогичные изделия диаметром до 630 мм изготавливаются по ТУ (ТУ 2247-001-97341529-2008 и др.).

Также существует ГОСТ 14254-96, регламентирующий степень защиты гофрированных поливинилхлоридных труб для канализации.

Кроме того, в разных странах могут быть свои стандарты на полимерные гофры, например EN 13476-3, принятые в странах ЕС.

Стандартизация гофрированных труб значительно облегчает выбор продукции и поиск элементов, необходимых для сборки систем

Канализационные трубопроводные службы

Благодаря коррозионной стойкости, устойчивости к морозу и механическим воздействиям гофрированные системы имеют улучшенные эксплуатационные характеристики, что позволяет значительно сократить объем ремонтных работ. Однако периодически целесообразно принимать меры по предотвращению образования засоров.

С этой целью применяют два метода очистки труб:

• Сухая очистка основанная на применении активных препаратов, которые вводятся в канализацию.
• Гидродинамическая очистка , которая осуществляется с помощью специального приспособления, позволяющего загружать в трубопровод пар или воду под высоким давлением.

Первый вариант обычно используется в профилактических целях, а второй, обладая более сильным эффектом, позволяет эффективно устранять уже имеющиеся застойные явления или отложения минеральных веществ.

Способы соединения гофрированных труб

При установке трубопровода важно следовать следующим инструкциям.

Все работы желательно проводить весной или летом при температуре воздуха выше 15°С. Перед началом укладки важно тщательно осмотреть изделия на предмет отсутствия визуальных дефектов, а также соблюдения размеров, которые предоставляются для проектов.

Прокладка канализационной или дренажной системы требует установки необходимого количества гофр, при этом соединение труб может производиться разными способами

Трубы укладываются вдоль борта вырытой траншеи так, чтобы их раструбы были ориентированы на противоположную сторону откоса.

Перед началом установки тщательно очистите раструб и гладкий конец элемента, удалив пыль и грязь.

Наиболее распространенным методом соединения гофрированных труб является раструбный метод. Обязательно сопровождается применением резиновых уплотнителей, которые вставляются в пазы гофра

При раструбном соединении конструкций необходимо применение резиновых уплотнителей. Для этого кольцо вставляется в канавку на втором витке гофры, при этом следует следить, чтобы профиль уплотнителя был ориентирован в противоположную сторону от направления вставки элемента в раструб.

В ряде случаев вместо раструбного соединения применяют сварку встык, которую выполняют по ГОСТ 16310-80. Процесс аналогичен соединению обычных полимерных труб с использованием того же типа.

Для этого нагрейте конец трубы, пока полимер не начнет плавиться. Затем достаточно соединить элементы, применив определенное давление. После полного остывания конструкции на пластиковой поверхности будет виден монолитный шов.

Для получения хорошего результата важно при выборе режима сварки учитывать диаметр свариваемых деталей, а также толщину стенок компонентов.

Для, например, пластиковых гофрированных труб с изделиями из чугуна, асбоцемента, стали, железобетона и других видов материала обычно применяют специальные приспособления — фланцы или муфты.

Секции гофрированных труб также можно монтировать с помощью втулки с уплотнительным кольцом. Этот метод позволяет создать особо прочное и надежное соединение.

Более сложным вариантом, обеспечивающим герметичность конструкции из нескольких элементов, является использование муфты с уплотнительным кольцом, которое устанавливается в паз гофротрубы.

Важно выполнить следующее условие:

• при диаметре изделия 250-1200 мм вставляется в первый паз гофра;
• если сечение швеллера 125-200 мм, то во второй.

При установке кольца важно следить, чтобы его профиль был направлен в противоположную сторону от конца трубы.

Отечественные и зарубежные компании-производители

Гофрированные изделия производятся многими предприятиями. Назовем лишь некоторые из них в качестве примера.

Популярные российские компании

Российские производители выпускают широкий ассортимент гофрированной продукции для трубопроводов. В распоряжении клиентов трубы разного диаметра и соединительные фитинги к ним.

ПОЛИТЕК

Отечественная компания, основанная в 1999 году, имеет производственные мощности в Туле и в Одинцово (Московская область), где установлено современное импортное оборудование.

При производстве продукции используются инновационные технологии для выпуска продукции европейского качества. Большое внимание уделяется системе контроля качества: каждая партия в обязательном порядке проверяется в заводских лабораториях.

Ассортимент компании включает разнообразную полимерную продукцию, в том числе двухслойные гофрированные трубы различных размеров, предназначенные для прокладки наружной канализации и кабеля.

Фотогалерея

Фото

Компания Политех производит двухслойные полимерные гофрированные трубы, отличающиеся высокой химической стойкостью. Применяются при устройстве бытовых и промышленных канализационных систем.

Наружный слой гофротрубы имеет кольцевую жесткость до 8 кПа, что позволяет прокладывать их в районах с грузотранспортной нагрузкой. Внутренний слой образует идеально ровную поверхность, способствуя быстрому дренажу

Для оперативного монтажа трубопроводов Политех выпускает широкий ассортимент фитингов: переходники, заглушки, отводы

Трубы гофрированные и фитинги для их соединения стойкие к давлению грунта и сейсмическим воздействиям

Трубы гофрированные двухслойные Политек 3000

Особенности конструкции гофрированной трубы

Уголок для формирования поворота

Тройник отводной

ПОЛИПЛАСТИК

Крупнейшая транснациональная компания со штаб-квартирой в Москве и подразделениями в ряде стран СНГ (Россия, Казахстан, Беларусь).

Полипластик Трубы Corsis Twins имеют двойные стенки. Продукция хорошо подходит для строительства систем напорной и ливневой канализации

Компания, деятельность которой началась в 1991 году, предлагает огромный ассортимент труб из различных видов полимеров. Товары в каталоге отличаются не только размерами, но и потребительскими качествами, а также внутренней структурой, что позволяет покупателям выбрать оптимальный вариант для той или иной цели.

Для наружной канализации компания предлагает линию Corsis , в том числе пластмассовые изделия диаметром от 200 до 3000 мм. Выбор вариантов достаточно широк: двухслойные гофротрубы разных размеров, многослойные армированные варианты, спирально-навитые элементы.

NASAHORN

Одна из самых уважаемых отечественных компаний, работающих на рынке нашей страны с 2004 года. Компания производит различные виды пластиковых труб для внутренней/наружной канализации, в том числе гофрированные изделия (однослойные, двухслойные) .

При их изготовлении используются передовые технологии и высококачественное сырье, что позволяет производителю давать 50-летнюю гарантию на все виды продукции.

Трубы NASAHORN можно приобрести во многих городах России, а также в ряде стран СНГ. Компания постоянно совершенствует свой ассортимент, предлагая потребителям все новые и новые варианты полимерной продукции.

Галерея изображений

Фото

Однослойные канализационные трубы

Трубы двухслойные для прокладки ЛЭП

Трубы дренажные в геотекстильной оболочке

Трубы дренажные без фильтрующей защиты

Известные иностранные фирмы

На российском рынке представлена ​​продукция зарубежных компаний. Вы можете купить недорогие товары и товары из высшего ценового сегмента.

OSTENDORF

Немецкий концерн Ostendorf Kunststoffe был создан в 1973 году для производства полипропиленовых труб и фитингов, стремительно прорывающихся на рынки Европы.

Компания быстро заняла лидирующие позиции, которых не теряет до сих пор, оставаясь ведущим поставщиком полимерной продукции в Германии, а также поставляя продукцию во многие страны мира.

В 2011 году компания открыла завод Остендорф рус , работающий в городе Егорьевске Московской области. Весь ассортимент продукции производится здесь на новейшем немецком оборудовании из импортного сырья при строгом контроле качества, осуществляемом специалистами из Германии.

Компания производит трубы и комплектующие для монтажа наружной канализации, которые изготавливаются из особо твердой разновидности поливинилхлорида. Многослойные изделия отличаются высочайшим качеством, что позволяет использовать их в любых условиях

Wavin

Голландская компания, основанная в 1955 году, одной из первых в Европе начала производство канализационных и сантехнических полимерных труб. В настоящее время ее продукция поставляется во многие страны Европы.

В линейку X-Stream известной голландской компании Wavin входят как трубы разного размера и диаметра, так и фитинги, используемые при монтаже

Для наружной канализации специалисты компании разработали чрезвычайно надежную систему труб. X-Stream , имеющий двойную стенку с высокой кольцевой жесткостью (SN8). Изделия имеют разный диаметр (100-800 мм) и полностью соответствуют принятым в Европе стандартам.

Помимо гофрированных труб, в ассортимент также входят различные варианты фитингов, имеющих особую раструбную форму, позволяющую производить монтаж без приклеивания.

FRANKISCHE

Немецкая семейная компания, основанная более века назад, в 1906 году. В ассортименте представлены изделия из полимеров и металла, которые необходимы в различных областях народного хозяйства: в гражданском и промышленном строительстве, для укладки автомагистрали и др.

Продукция компании хорошо известна как в Германии, так и в ряде европейских стран.
