Греющий кабель в трубу: Греющий кабель в трубу. Обогрев внутри трубопровода
Принцип монтажа греющего кабеля на трубах своими руками
В этом небольшом руководстве рассмотрим виды монтажа и способы укладки кабеля на трубы, ведь от правильной установки зависит насколько хорошо будет справляться система обогрева с поставленной задачей. Неверный монтаж может привести к выходу из строя всей системы обогрева или неполноценной работе в случае например неплотного прилегания греющей секции к трубе.
Предупреждение
- Повреждение греющего кабеля или компонентов системы обогрева, или неправильный монтаж, способный привести к проникновению влаги в систему или ее загрязнению, может привести к замыканию, искрению и возгоранию.
- Не соединяйте проводники греющего кабеля вместе, так как это вызовет короткое замыкание.
- Все неприсоединенные к чему-либо концы греющих кабелей должны быть изолированы с помощью концевой заделки
- Для предотвращения возгорания или взрыва во взрывоопасных зонах, следует убедиться, что максимальная температура оболочки греющего кабеля ниже температуры самовоспламенения газов во взрывоопасной зоне.
Монтаж снаружи трубы
Греющий кабель может монтироваться параллельно вдоль трубы (в одну или несколько нитей), а также по спирали, при таком способе провод крепится к трубам с расстоянием между витками 30 см. Для закрепления используется термостойкая самоклеющаяся лента. Запрещено крепить проволокой, монтажной лентой и всем, что может нанести механическое повреждение кабелю. В случае использования для крепления пластиковых хомутов убедитесь, что их температура плавления выше рабочей температуры нагревательного кабеля. После крепления, нагревательный кабель обклеить по всей длине алюминиевым скотчем, который увеличит площадь обогрева и не позволит кабелю «утонуть» в теплоизоляции, спасая таким образом изделие от возможного перегрева. Пластиковые трубы перед монтажом следует обернуть фольгой, либо использовав металлизированный скотч проклеить место монтажа. Это необходимо, чтобы увеличить теплоотдачу и избежать возможного местного перегрева.
При монтаже следует внимательно следить, чтобы кабель не проходил по острым краям, не пересекался и не соприкасался друг с другом. Не допускается радиус изгиба менее трёх внешних диаметров кабеля. Если система обогрева основана на резистивном кабеле, то датчик температуры следует плотно прижать к обогреваемой трубе, по возможности в верхней части трубы. Также не следует располагать датчик в непосредственной близости от витков нагревательного кабеля, если речь идёт о креплении по спирали, это приведет к неточному определению температуры окружающей среды и преждевременному отключению системы. Силовой кабель подводится к клеммной коробке, розетке или непосредственно к электрощитку. Узел соединения греющего кабеля с силовым располагается на обогреваемой трубе.
Примеры монтажа греющего кабеля на трубах
монтаж на изгибах
монтаж кабеля на ПВХ труб
монтаж кабеля на металлической трубе
Как избежать ошибок при монтаже системы обогрева снаружи трубы
- не допускать соприкосновения нагревательного кабеля друг с другом;
- не крепить кабель металлическими изделиями;
- избегать крепления на острых краях;
- соблюдать допустимый радиус изгиба;
- крепить датчик температуры между витками кабеля;
- узел соединения греющего кабеля с силовым крепить на трубе;
- для пластиковых труб использовать металлизированный скотч в роли подложки;
- минимальное расстояние между витками 10 см;
- для лучшей теплоотдачи кабель проклеить сверху алюминиевым скотчем.
Кабель внутри трубы
Данный тип используется для обогрева труб небольшого диаметра и в тех случаях когда нет свободного доступа, например труба зарыта в земле, а также если прокладка трубопровода только планируется.
Важно! Не рекомендуется заводить кабель через тройник под углом 90°. Необходимо использовать тройник 45°, либо вводить на сгибе трубы
Для монтажа внутри водопровода с питьевой водой используется специальный кабель во фторполимерной оболочке, например TRACECO 15-ESR-BOA, он продаются как в отрез, так и готовыми комплектами.
В трубу кабель заводится через специальный сальник, в его конструкции предусмотрен резиновый уплотнитель благодаря которому изделие может выдерживать напор в несколько атмосфер, а также при помощи обычного тройника с резьбой ½ или ¾ дюйма.
Узел соединения греющего кабеля с силовым должен оставаться снаружи трубы.
Кабель монтируется внутрь трубы только на участках без вентелей и кранов, они обогреваются исключительно снаружи трубы. Чтобы обезопасить себя и близких от поражения электрическим током крайне рекомендуется вместе с ситемой использовать УЗО.
Остались вопросы? Звоните! Консультация бесплатно!
+7 (495) 150-11-24

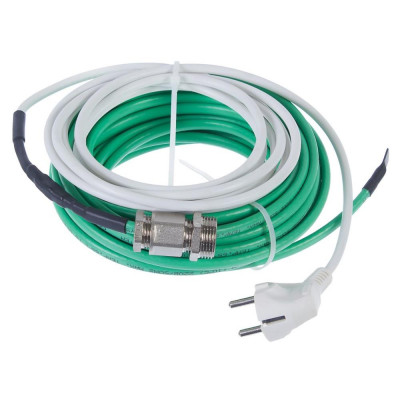

Греющий саморегулирующийся кабель KVF15-1 комплект в трубу
