Чем отличается ВРУ и ГРЩ

Важной группой устройств, входящих в систему электроснабжения, являются щиты. Они связывают конечного потребителя с источником энергии. Благодаря щитам пользователи получают электричество с нужными характеристиками, защищены от замыканий и перепадов напряжения.

Классифицировать щиты можно по различным параметрам: конфигурации, способу монтажа, габаритам и общему функционалу. Наиболее важными считаются два вида устройств: главные распределительные щиты и вводно-распределительные. Они выполняют практически одинаковые функции: отвечают за ввод энергии, ее учет и перераспределение, обеспечивают безопасность линии и своевременное реагирование в случае происшествия.

Специалисты часто спорят о различиях между ВРУ и ГРЩ. Сложность в том, что нормативное закрепление понятий этих устройств практически идентично, а дополнение, что роль ГРЩ может выполнять устройство ВРУ, совсем сбивает с толку. Поэтому определять разницу между этими щитами следует через их устройство и функционал.

Устройство

ГРЩ устанавливается на линии сразу же после подстанции. Его задача — вводить и перераспределять поступающую энергию между потребителями или другими устройства. Дополнительно он проводит учет потребляемой энергии и обеспечивает безопасность линий от коротких замыканий и перепадов напряжения.

Главный распределительный щит состоит из нескольких модулей, рабочий диапазон которых до 4000А. Дополнительно монтируются элементы для приема и распределения энергии. Они нужны для беспрепятственного подключения в сеть других электроприборов.

Внутренняя комплектация модифицируется в произвольном порядке. Поэтому он укомплектовывается элементами, перечень которых зависит от технологических потребностей на объекте.

  • Блок АВР. Он обеспечивает подключение к сети резервных источников питания в случае аварий.
  • Панель учета. Отслеживает объем потребляемой электроэнергии.
  • Элементы защиты.
    Подключаются для безопасности жизни и имущества. Они бывают нескольких видов: предохранители, реле, молниезащита и другие.
  • Приборы измерения. Устанавливаются в обслуживающих целях для измерения характеристик тока в системе.
  • Сигнальный блок. В случае аварийных ситуаций оповещает обслуживающий персонал.

ВРУ — это комплексное устройство, которые одновременное отвечает за ввод и распределение электроэнергии. При этом в зависимости от включенных в состав блоков, проводит учет, контроль и защиту системы от коротких замыканий и перепадов напряжения.

Конструкция отличается от ГРЩ своими габаритами. Если в последнем случае щит представляет собой большой шкаф из нескольких ящиков с панелями, то ВРУ — это только один ящик с несколькими панелями. Поэтому у них более ограниченный функционал.

Конкретное устройство также определяется потребностями объекта обеспечения. Щит модифицируется панелями, каждая из которых отвечает за выполнение отдельных задач.

  • Блок ввода. Служит для ввода электроэнергии, снабжается защитной и коммутационной аппаратурой.
  • АВР-модуль. Как и в ГРЩ отвечает за своевременное подключение резервных источников питания.
  • Модуль учета. Контролирует и отслеживает объемы потребляемых ресурсов.
  • Панель управления освещением. Включает в себя компоненты, которые в ручном или автоматическом режиме обеспечивают включение/выключение освещения, например, при наступлении вечера или на темных участках территории.
  • Противопожарная аппаратура. Обеспечивает поступление электроэнергии в приборы, отвечающие за срабатывание пожарной сигнализации, тушение возгораний, подсветку пути эвакуации.

ВРУ фотография

Таким образом, устройство ГРЩ и ВРУ формируется индивидуальными блоками. Многие из них выполняют одинаковые функции, поэтому оба щита могут заменять друг друга.

Разница в применении

Фактически ГРЩ и ВРУ — это формальное обозначение функционала устройства. Производитель выпускает одно оборудование, а уже при монтаже ему присваивается соответствующая роль. Поэтому нормативная база и подразумевает использования вводно-распределительных устройств в качестве ГРЩ.

Функции щитов практически одинаковы. Это обусловлено тем, что конкретный перечень выполняемых задач формируется самостоятельно персоналом путем добавления нужных модулей. Поэтому оба устройства могут учитывать объемы потребляемой электроэнергии, а также обеспечивать безопасность потребителей от замыканий и перепадов напряжения.

Разницей в применении является то, что ГРЩ находится выше в иерархической цепи системы электроснабжения и может контролировать работу других электроприборов. Допустим, установленные в ГРЩ модули могут следить за правильностью функционирования ВРУ, входящих в цепь. При возникновении аварийных ситуаций, он автоматически отключит устройство от системы, а после устранения проблемы снова включит.

Чем различаются ВУ, ВРУ, ГРЩ: ответ в нормативах


Вступление

Перед выяснением, чем различаются ВУ, ВРУ, ГРЩ, вспомним, что обозначают приведенные в заголовке статьи сокращения.

  • ВУ это аббревиатура вводного устр-ва;
  • ВРУ это аббревиатура вводно-распределительных устр-в;
  • ГРЩ это обозначение главного распределительного щита.

Все эти устройства разделяют питающую цепь, идущую от подстанций или ответвлений воздушных линий от распределительных сетей зданий, сооружений, домов и других электроустановок.

При планировании установки вводного устройства нужно учитывать суммарную мощность всех имеющихся потребителей электроэнергии в доме.

Особое внимание уделяется домам с обогревом электрическим котлами. Мощность котла может составить львиную долю энергопотребления всего дома.

Расчет мощности котла проводится по расчету требуемых радиаторов отопления, их теплоотдачи и энергоэффективности. Снизить мощность котла помогут эффективные биметаллические и алюминиевые радиаторы отопления. Цены на них невысокие, в чём вы сами можете убедится посмотрев радиаторы алюминиевые в Уфе.

ВУ, ВРУ и ГРЩ

Все формулировки данной статьи, берутся и основываются на ПУЭ изд.7, § 7.1.2-7.11.12.

Важно отметить, что ВУ, ВРУ и ГРЩ, относятся к одной группе устройств имеющих одинаковое назначение в электрических цепях, они разделяют питающую электрическую цепь от подстанций, трансформаторов, ответвлений ВЛИ от электрической цепи дома, здания, цеха и т.п.

Вводное устройство на участке установлено на опоре.

Отсюда, второе назначение этих устройств, они разделяют зоны ответственности между обслуживающими организациями питающих электросетей города, поселка, района и потребителем.

  • Применимо к частному дому, всё, что находится за ВУ, ВРУ и ГРЩ, обслуживается собственником.
  • Применимо к квартире, зоны распределения ответственности, несколько смещены в сторону конечного потребителя (жильца). ВУ, ВРУ и ГРЩ дома, стоят в электрощитовом помещении, а зона ответственности жильца начинается после этажного щита, или квартирного щита, если он установлен в квартире.

Чем различаются ВУ, ВРУ, ГРЩ, ответ

Всё вышеперечисленное, относится к ВУ, ВРУ, ГРЩ, как типу электротехнических устройств. А чем они отличаются, ведь не зря были введены эти понятия.

Вводной устройстве, нет устройств, которые могут разделить, и разделяют питающую цепь на несколько (минимум две) отходящих электрических цепи. Попросту, пришел в ВУ один кабель, один кабель от ВУ ушел. Однако это не мешает выпускать и собирать вводные устройства с приборами учета, устройствами защиты от импульсных перенапряжений.

Важно! Обязательным элементом ВУ является электрический размыкатель, позволяющий отсоединить (разделить, отключить) внутреннюю электрическую цепь от питающей цепи.

Выполнить «роль» размыкателя может, рубильник, мощный автомат защиты.

Применительно к частному дому, ВУ может устанавливать на столбе ответвления ВЛИ к дому или на фасаде дома. При использовании ВУ, счетчик учета расхода электроэнергии монтируется отдельно в специальном выносном щите учета (ЩУЭ).

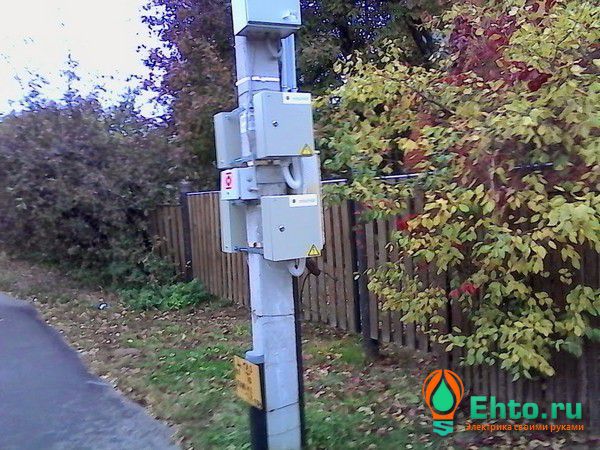

ВУ и счетчики учета нескольких домов на опоре

В вводно-распределительным устройстве (ВРУ), кроме электрического размыкателя, устанавливаются устройства позволяющие разделить, питающую линию на несколько отходящих внутренних электрических цепей. ВРУ, могут комплектоваться учетами учета, УЗИП и другими устройствами защиты и автоматики.

Выносной ГРЩ заменяет ВРУ дома.

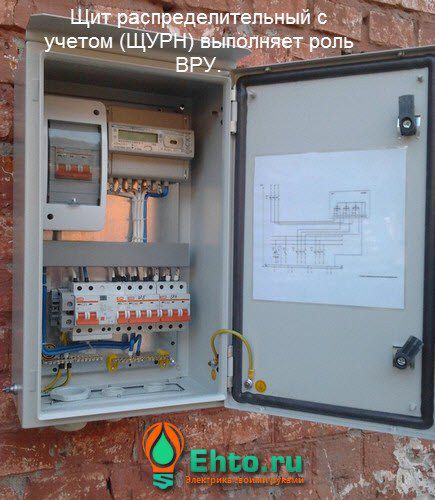

Применительно к электрике частного дома, ВРУ, чаще заменяют ГРЩ (главным распределительным щитом). А в некоторых случаях, ели сам ввод в дом расположен недалеко или непосредственно в щитовой комнате, ГРЩ заменяет и ВУ и ВРУ.

Чем различаются ВУ, ВРУ и ГРЩГРЩ дома в сборке

Примечание: По требованию некоторых контролирующих организаций, счетчики учета выносятся отдельно на опору ВЛИ или фасад дома. Установив счетчик учета в запирающемся щитке с высоким IP защиты, собственник максимально минимизирует общение с надзорными специалистами, энергосбытовой организации.

©Ehto.ru

Статьи по теме

  • Записи не найдены

Похожие посты:


Поделиться ссылкой:

Отличие ВРУ от ГРЩ — Стройэнерго


Уважаемый посетитель сайта, клиент и просто коллега, нам часто приходит запрос посчитайте ВРУ ГРЩ. Сегодня хочу провести тонкую нить разницы между этими двумя техническими понятиями.

Открываем ГОСТ на ВРУ и видим, что ток максимальный у него 630 А. Поэтому если на вводе стоит щит с током аппарата например 1000А то это ГРЩ, и ВРУ он называться ни как не может. Потому как есть вышеуказанный ГОСТ на ВРУ, а по ПУЭ все электрооборудование должно соответствовать стандартам (в нашем случае ГОСТу) и быть сертифицировано.

Выдержки из ПУЭ ВРУ ГРЩ

7.1.3. Вводное устройство (ВУ) — совокупность конструкций, аппаратов и приборов, устанавливаемых на вводе питающей линии в здание или в его обособленную часть.
Вводное устройство, включающее в себя также аппараты и приборы отходящих линий, называется вводно-распределительным (ВРУ).

7.1.4. Главный распределительный щит (ГРЩ) — распределительный щит, через который снабжается электроэнергией все здание или его обособленная часть. Роль ГРЩ может выполнять ВРУ или щит низкого напряжения подстанции.

7.1.5. Распределительный пункт (РП) —устройство, в котором установлены аппараты защиты и коммутационные аппараты (или только аппараты защиты) для отдельных электроприемников или их групп (электродвигателей, групповых щитков).

7.1.6. Групповой щиток — устройство, в котором установлены аппараты защиты и коммутационные аппараты (или только аппараты защиты) для отдельных групп светильников, штепсельных розеток и стационарных электроприемников.

7.1.7. Квартирный щиток — групповой щиток, установленный в квартире и предназначенный для присоединения сети, питающей светильники, штепсельные розетки и стационарные электроприемники квартиры.

7.1.8. Этажный распределительный щиток — щиток, установленный на этажах жилых домов и предназначенный для питания квартир или квартирных щитков.

ВРУ это частный случай ГРЩ.

ВРУ — вводно-распределительное устройство, часто совмещенное с узлом учета. ГРЩ — главный распределительный щит, может быть отдельным, но его функции может выполнять и ВРУ (если место позволяет устроить и РУ-секцию). Т.е. ГРЩ — первый распределительный щит обьекта (!), после ВРУ (либо совмещенный с ним), начиная от источника питания. Все нижестоящие щиты одного обьекта (в хозяйственном плане) — щиты распределительные (будь то освещения, силового оборудования, и т.п.). У субабонентов, если таковые имеются — свои ВРУ, как правило со своими узлами учета э/э комерческого либо технического, которые могут выполнять и функции ГРЩ, либо ВРУ + отдельные ГРЩ.

Вру Грщ и спор нормативных документов.

ГРЩ это не название изделия, а его функциональное назначение.

Когда завод изготавливает щит, то вешает на него бирку «ВРУ …, Заводской № … и т.д.», и только когда его установят на объекте, на него прилепят бумажку с названием «ГРЩ-1», например, согласно проектной документации.


Как заказать?

Отправьте схемы, проект или ТЗ в свободной форме на [email protected]
или позвоните нам по
8 (495)151-02-12 , 8 (800)350-69-03

Основные различия между ВУ, ГРЩ и ВРУ

ВУ, ВРУ и ГРЩ относятся к электрощитовым устройствам, предназначенным для безопасного приема электрической энергии с целью ее дальнейшего распределения. То есть они отделяют цепь электропитания, отходящую от электролиний или электроподстанций, и распределительные электросети жилых или общественных зданий, различных учреждений и любых других сооружений.

Что собой представляют эти 3 устройства?

1. ВУ – вводное устройство.
2. ВРУ – вводно-распределительное устройство.
3. ГРЩ – главный распределительный щит.

Они принадлежат к одному виду электротехнического оборудования, поскольку имеют одинаковое предназначение в электроцепях – принимают на объектах электроэнергию от трансформаторов, электроподстанций, ответвлений линий электропередач и распределяют ее по конечным потребителям.

Отличаются ВУ, ВРУ и ГРЩ комплектацией, дополнительными функциями и некоторыми другими характеристиками.

Вводные устройства

В ВУ нет приборов, разделяющих цепь электропитания на несколько ответвляющихся цепей, в устройство приходит и отходит один кабель. При этом вводные устройства могут комплектоваться аппаратурой для обеспечения защиты от перегрузок и коротких замыканий, а также для учета расхода электроэнергии. Независимо от комплектации, вводное устройство обязательно оснащается электрическим размыкателем, с помощью которого внутренняя электроцепь отсоединяется от общей цепи электропитания. В качестве размыкателя могут устанавливаться автоматы защиты или рубильники. Вводные устройства чаще всего используются в частных домах, они монтируются на столбах линий электропередач или на фасадной части сооружений. При этом счетчики для учета потребляемой электроэнергии устанавливаются в специально предназначенном выносном шкафу.

Вводно-распределительные устройства

ВРУ комплектуются электроразмыкателями, а также приборами, разделяющими основную линию электропитания на определенное количество ответвляющихся внутренних электроцепей. Также вводные-распределительные устройства оснащаются приборами для контроля над расходом электроэнергии и ее учета, а также автоматическими устройствами для обеспечения защиты от перепадов напряжения, перегрузок и коротких замыканий.

Главный распределительный щит

Это электрощитовое оборудование, широко использующееся в многоэтажных домах, общественных и административных зданиях, производственных и промышленных объектах, других сооружениях, где необходимо принять электроэнергию от общей электролинии и распределить ее по большому количеству источников потребления. ГРЩ может заменить вводно-распределительное устройство или вводное устройство, если обустраивается электроснабжение частного дома.

Следует знать, что контролирующие органы энергонадзора могут потребовать установку счетчиков за пределами дома, на его фасадную часть или столб линий электропередач. Его необходимо вмонтировать в закрывающийся шкаф с высоким уровнем защиты.

ГРЩ и ВРУ. В чем их различия?

ГРЩ и ВРУ. В чем их различия?

ГРЩ и ВРУ. В чем их различия?

Сложная система электроснабжения включает в себя несколько видов сетей и множество устройств для распространения электрической энергии. Одними из них являются электрощиты. Они соединяют источники электроэнергии и ее потребители.

Что касается конфигурации, устройства такого типа могут быть различными: уличными или монтируемыми в помещении, напольными или подвесными, вертикальными или горизонтальными. Они также отличаются по функционалу и внутренним компонентам. Среди них выделяют шкафы ввода, приема и распределения ресурса, а также управления какими-либо аппаратами.

Наиболее популярными являются главные распределительные щиты и вводно-распределительные устройства. Они очень похожи, но в то же время имеют существенные отличия. Оба модуля созданы для распределения электроэнергии и безопасной непрерывной работы всех элементов сети. Они одинаково надежно защищают своих потребителей от токов коротких замыканий и скачков напряжения. Для их изготовления используются прочные металлические листы или нержавеющая сталь, что позволяет обеспечить высокие антивандальные свойства и повысить износостойкость изделия. Так в чем же их различия?

Главный щит

ГРЩ неспроста носит свое название. Он устанавливается сразу после трансформаторной подстанции и обеспечивает ввод силовых линий питания, а также их дальнейшее распространение к другим электрощитовым аппаратам. Он находится на самой верхней ступени в иерархии оборудования такого типа.

Дело в том, что подобные модули могут контролировать работу других устройств, координировать ее в зависимости от заданных параметров, обнаруживать ошибки в системе и сообщать о них курирующему персоналу. Главный распределительный щит подчиняет себе другую аппаратуру. Его размещают на территории котельных, в производственных помещениях, рядом с подстанциями. Без них не обходится функционирование больниц, детских домов, школ, сельскохозяйственных построек и различных промышленных объектов.

Конструкция может состоять из одного большого шкафа или нескольких ящиков с силовыми панелями, каждая из которых отвечает за выполнение своих задач. Климатическое исполнение также отличается и зависит от пожеланий заказчика и дальнейших условий эксплуатации.

Вводно-распределительное устройство

ВРУ имеет комплекс электротехнической автоматики и применяется для приема вводного силового кабеля от ГРЩ. От него распределяются питающие линии к этажным и квартирным щиткам, осветительным шкафам, силовым установкам и станциям управления. Оно может устанавливаться в общественных зданиях: садах, школах, университетах и администрациях, в жилых пространствах: на стенах частных домов и многоквартирных зданий. Также изделие монтируют в производственных цехах на текстильных фабриках, фармакологических предприятиях и машиностроительных заводов. Без них нельзя представить функционирование больничных городков, медицинских центров, аптечных пунктов и других сооружений.

Что касается материала, для сборки подобных изделий используют металлический профиль, обладающий высокой прочностью и антивандальными свойствами. Внутрь вводно-распределительного устройства помещают всевозможные автоматы и средства защиты, необходимые реле и шины. Для бесперебойной эксплуатации осветительных, отопительных и вентиляционных систем даже при возникновении аварий в корпус монтируют систему аварийного ввода резерва. В случае обнаружения скачков напряжения или коротких замыканий, она переключает питание с основного источника на дополнительный, тем самым сохраняя функционирование всей сети.

В отличие от главных щитов, ВРУ состоит из одного ящика с несколькими монтажными панелями. Конструкция закрывается металлической дверцей, питающие кабели подводятся сверху или снизу.

Смотрите также статьи по этой теме:

Главный распределительный щит. Краткий обзор

Вводно-распределительные устройства. Общая информация

Сфера применения главных распределительных щитов

Чем отличается ВРУ от ГРЩ?

В системе распределения электроэнергии существует множество устройств. Каждое из них имеет свои особенности и свое назначение. Но определенные категории настолько тесно переплелись, что уже сложно увидеть разницу. В первую очередь это касается электрощитового оборудования. Здесь часто путают два понятия — ВРУ и ГРЩ. Даже специалисты не всегда могут сразу назвать отличия, хотя на интуитивном уровне наверняка ощущают разницу.

Действительно, главный распределительный щит (ГРЩ) и вводно-распределительное устройство (ВРУ) очень похожи по своим конструктивным особенностям и функциональному назначению. Оба предназначены для приема и распределения электроэнергии. Оба оснащаются устройствами защиты и контроля токовых характеристик. Но все же аббревиатуры две, значит, разница между данными понятиями существует. Итак, чем отличается ВРУ от ГРЩ?

У электрощитового оборудования существует своя иерархия. И первое устройство на вводе, разумеется, считается главным. Оно управляет распределением электроэнергии между всеми последующими щитовыми аппаратами в этой иерархии. Так что разница в теоретических понятиях заключается в том, что ГРУ стоит на самой верхней ступени, а все последующие звенья в этой электрощитовой цепи — это ВРУ. На практике это выглядит следующим образом. Сразу после трансформаторной или котельной идет ГРЩ. А на вводах в здания и на этажах устанавливаются ВРУ. Но в рамках конкретной схемы может быть и по-другому: на вводе в здание — ГРЩ, а на этажах — ВРУ. То есть данные понятия определяют только положение звена в цепи, ступень в иерархии, на которой находится то или иное щитовое оборудование.

Практическую сторону этого вопроса можно объяснить еще проще. При изготовлении на электрощитовом оборудовании делается маркировка. Вместе с заводским номером и прочей информацией там почти наверняка будет значиться «ВРУ». А вот уже при установке на объекте в качестве главного электрощита на это оборудование нанесут маркировку «ГРЩ». Да и в проектной документации оно будет значиться так же. То есть получается, что ВРУ — это обозначение изделия, а ГРЩ — это функциональное назначение, которое данное изделие выполняет.

По сути, приведенная информация дает возможность ответить на популярный вопрос: «что стоит на вводе в здание — ВРУ или ГРЩ?». Если после первого ВРУ, которое стоит на вводе в здание, находятся еще ВРУ, то возникает иерархия. Тогда первое ВРУ станет главным и на схемах будет фигурировать как ГРЩ. Если же стоящее на вводе в здание ВРУ является единственным, то допустимо использовать как аббревиатуру ВРУ, так и ГРЩ. То есть формально это ВРУ будет главным, но в то же время единственным. Так что в этом случае можно подчеркнуть его функциональное назначение, обозначив на схеме как ГРЩ, или просто использовать наименование изделия — ВРУ.

Но это далеко не все отличия между ВРУ и ГРЩ. Существует еще формальная разница по допустимым токовым характеристикам. Здесь стоит отметить, что оба понятия есть в ПУЭ (пункты 7.1.3 и 7.1.4). Кроме того, данные понятия используются в своде правил (СП 31-110), где имеются ссылки на ГОСТы. Так вот если обобщить информацию из все этой документации, то станет понятно, что для ВРУ существуют ограничения по току. Так, максимальный ток ввода не должен превышать 630A, а максимальная нагрузка на каждую отходящую от ВРУ питающую линию — не более 250A. При этом для ГРЩ ограничений на токи ввода и вывода не существует. Кстати, это подтверждает информацию о том, что ГРЩ — это не название изделия, а всего лишь обозначение функции ВРУ в составе схемы электросети.

Таким образом, понятия ВРУ и ГРЩ относятся к одному и тому же типу устройств и с одним и тем же назначением. Но вместе с тем — это не слова-синонимы. Употребление того или другого из них будет зависеть от того, что вы хотите подчеркнуть — назначение устройства (то есть ГРЩ как главное ВРУ) или отношение его к определенному типу устройств (изделие под названием ВРУ). В этом и состоит принципиальное отличие.

Чем отличается ВРУ от ГРЩ?

В системе распределения электроэнергии существует множество устройств. Каждое из них имеет свои особенности и свое назначение. Но определенные категории настолько тесно переплелись, что уже сложно увидеть разницу. В первую очередь это касается электрощитового оборудования. Здесь часто путают два понятия — ВРУ и ГРЩ. Даже специалисты не всегда могут сразу назвать отличия, хотя на интуитивном уровне наверняка ощущают разницу.

Действительно, главный распределительный щит (ГРЩ) и вводно-распределительное устройство (ВРУ) очень похожи по своим конструктивным особенностям и функциональному назначению. Оба предназначены для приема и распределения электроэнергии. Оба оснащаются устройствами защиты и контроля токовых характеристик. Но все же аббревиатуры две, значит, разница между данными понятиями существует. Итак, чем отличается ВРУ от ГРЩ?

У электрощитового оборудования существует своя иерархия. И первое устройство на вводе, разумеется, считается главным. Оно управляет распределением электроэнергии между всеми последующими щитовыми аппаратами в этой иерархии. Так что разница в теоретических понятиях заключается в том, что ГРУ стоит на самой верхней ступени, а все последующие звенья в этой электрощитовой цепи — это ВРУ. На практике это выглядит следующим образом. Сразу после трансформаторной или котельной идет ГРЩ. А на вводах в здания и на этажах устанавливаются ВРУ. Но в рамках конкретной схемы может быть и по-другому: на вводе в здание — ГРЩ, а на этажах — ВРУ. То есть данные понятия определяют только положение звена в цепи, ступень в иерархии, на которой находится то или иное щитовое оборудование.

Практическую сторону этого вопроса можно объяснить еще проще. При изготовлении на электрощитовом оборудовании делается маркировка. Вместе с заводским номером и прочей информацией там почти наверняка будет значиться «ВРУ». А вот уже при установке на объекте в качестве главного электрощита на это оборудование нанесут маркировку «ГРЩ». Да и в проектной документации оно будет значиться так же. То есть получается, что ВРУ — это обозначение изделия, а ГРЩ — это функциональное назначение, которое данное изделие выполняет.

По сути, приведенная информация дает возможность ответить на популярный вопрос: «что стоит на вводе в здание — ВРУ или ГРЩ?». Если после первого ВРУ, которое стоит на вводе в здание, находятся еще ВРУ, то возникает иерархия. Тогда первое ВРУ станет главным и на схемах будет фигурировать как ГРЩ. Если же стоящее на вводе в здание ВРУ является единственным, то допустимо использовать как аббревиатуру ВРУ, так и ГРЩ. То есть формально это ВРУ будет главным, но в то же время единственным. Так что в этом случае можно подчеркнуть его функциональное назначение, обозначив на схеме как ГРЩ, или просто использовать наименование изделия — ВРУ.

Но это далеко не все отличия между ВРУ и ГРЩ. Существует еще формальная разница по допустимым токовым характеристикам. Здесь стоит отметить, что оба понятия есть в ПУЭ (пункты 7.1.3 и 7.1.4). Кроме того, данные понятия используются в своде правил (СП 31-110), где имеются ссылки на ГОСТы. Так вот если обобщить информацию из все этой документации, то станет понятно, что для ВРУ существуют ограничения по току. Так, максимальный ток ввода не должен превышать 630A, а максимальная нагрузка на каждую отходящую от ВРУ питающую линию — не более 250A. При этом для ГРЩ ограничений на токи ввода и вывода не существует. Кстати, это подтверждает информацию о том, что ГРЩ — это не название изделия, а всего лишь обозначение функции ВРУ в составе схемы электросети.

Таким образом, понятия ВРУ и ГРЩ относятся к одному и тому же типу устройств и с одним и тем же назначением. Но вместе с тем — это не слова-синонимы. Употребление того или другого из них будет зависеть от того, что вы хотите подчеркнуть — назначение устройства (то есть ГРЩ как главное ВРУ) или отношение его к определенному типу устройств (изделие под названием ВРУ). В этом и состоит принципиальное отличие.
