Из чего состоит болгарка: основные элементы УШМ, принцип работы

17.05.202301.04.2023 alexxlab 0 Комментариев

Содержание

Устройство болгарки и поиск неисправностей, которые ремонтируются своими руками Сергей Максимов, блог Малоэтажная Страна

Болгарка (или УШМ, угловая шлифовальная машина) в моем доме давно превратилась в привычный бытовой инструмент благодаря своей простоте и многофункциональности. Устройство болгарки доступно для ремонта, поэтому, если случаются сбои, многие из них я устраняю собственными силами. Предлагаю разобраться, как этот инструмент устроен, и какие неисправности доступны для ремонта.

БолБолгарка – универсальный домашний инструмент

Устройство

Понимание конструкции болгарки поможет понять, как она работает и, значит, разобраться в причинах и внешних проявлениях неисправностей. В целом, агрегат устроен достаточно просто, хотя некоторые современные модели УШМ оснащаются электронным блоком. Такое дополнение регулирует скорость вращения двигателя, и обеспечивают его плавный запуск.

Корпус

Конструктивно корпус состоит из двух соединенных болтами частей; это и защитный, и несущий элемент. Так как на него монтируется статор, задняя часть выполняется из ударопрочного цветного пластика. Передняя часть – корпус редуктора УШМ. Он изготавливается методом литья из сплавов на основе алюминия и соединяет шестерни с двигателем; кроме того, служит радиатором, отводящим от двигателя тепло.

Иногда корпус выходит из строя. Это может произойти, если вы уронили инструмент или приложили чрезмерную силу, чтобы затянуть зажимные гайки диска. И в том, и в другом случае корпус может треснуть или вовсе сломаться. Предотвратить такую случайность невозможно, починить собственными силами – тоже; поломка требует замены.

Внутреннее устройство УШМ

Двигатель

Если не углубляться в детали, в двигателе можно выделить следующие составные части:

Статор (сердечник). Неподвижный элемент, создающий э/м поле. Имеет вид наборной конструкции: катушек с медной обмоткой. От числа витков медной проволоки зависят характеристики двигателя; это количество прописывается в технической документации.
Ротор (якорь). Подвижный элемент, изготовленный из электротехнического железа; располагается внутри статора, крепится на подшипниковое соединение. Также имеет медную обмотку, от параметров которой зависит скорость оборотов детали.
Электрощетки. Они бывают угольными, графитовыми или металлографитовыми. С их помощью электропитание подводится от кабеля к коллектору якоря. Неисправность щеток заметна невооруженным глазом: их ровное свечение, обычно видное через вентиляционные отверстия, становится прерывистым или вовсе исчезает.

Графитовые щетки: без них УШМ работать не будет

Редуктор

Это элемент, который передает вращающий момент от электродвигателя (от якоря) на рабочий диск и обеспечивает его вращение. Именно от него зависит, сколько оборотов будет делать шлифовальный круг. Внешне редуктор выглядит следующим образом:

Все элементы закрепляются внутри прочного легкосплавного корпуса. Корпус оснащен отверстием для установки дополнительной рукоятки.
Основная часть – пара конических шестеренок разного диаметра с понижающим передаточным звеном: ведомая, планетарная и ведущая, солнечная шестерня.
Вращение шестеренок контролируется парой подшипников, установленных на оси.
Вал с одной стороны имеет резьбу. Здесь устанавливается рабочий (обрезной) диск, который крепится гайкой.

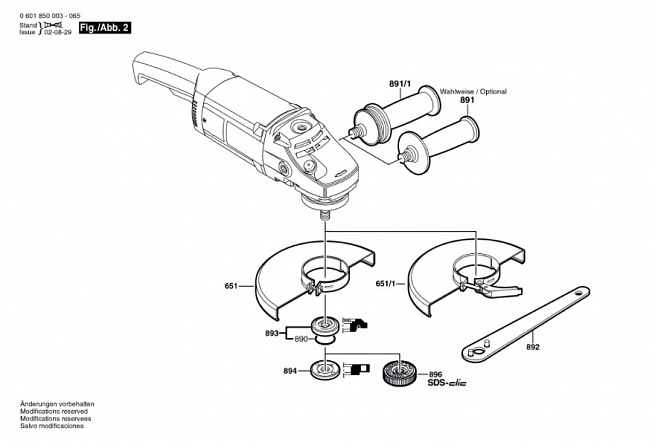

Комплектация: обязательная и дополнительная

В конструкции инструмента есть и другие детали, некоторые из которых необязательны:

Разделительная муфта. Она предотвращает обратный удар (отдачу), если диск во время работы заедает. По сути, это два плотно прижатых диска, не дающих валу ротора резко остановиться.

Узел передачи движения от вала к зубчатой шестерне

Функция регулировки оборотов (плавный пуск, есть не во всех УШМ). Шпиндель – перпендикулярный вал с приводом от понижающего углового редуктора. Благодаря регулировке его запуска снижается нагрузка на механическую часть и электрику инструмента. В обычных устройствах при запуске подается избыточное напряжение.
Система SJS (специальная система привода с муфтой). Гасит рывки инструмента, если заклинивает отрезной (шлифовальный) диск или случается перегрузка двигателя. Система призвана защищать исполнителя и двигатель, имеется не во всех моделях.
Кнопка быстрого съема и замены диска. С ее помощью блокируют планетарную шестерню перед откручиванием гайки-фиксатора диска.
Гайка-фиксатор. Зажимает отрезной диск в рабочем положении; чтобы ее затянуть, используют ключ.
Цилиндрическая гайка. Нужна для крепления шлифовального круга, затягивается также при помощи ключа.

Возможности современных моделей

Принцип работы и сфера применения

Принцип работы болгарки, независимо от модели, всегда одинаков и отталкивается от использования электродвигателя, способного преобразовать силу электротока во вращательное движение. Мощность электромотора варьируется в пределах 500-2000 Вт, используется его однофазная, асинхронная разновидность. Процесс происходит в следующем порядке:

При включении инструмента на электродвигатель подается ток; ротор приходит в движение.
Обмотка ротора взаимодействует с неподвижным статором в магнитном поле; в результате возникает электродвижущая сила.
Вращательный момент передается при помощи угловой передачи: через систему шестеренок на ось, на которой закреплен рабочий диск. Угловая передача повышает безопасность эксплуатации инструмента, сглаживает силу отдачи при пуске, что значительно снижает травматизм.

Обмотки ротора проверяют на отсутствие короткого замыкания

Домашние мастера повсеместно используют болгарку в сочетании с разнообразными насадками в самых разных работах. С ее помощью удобно резать металл и зачищать его от ржавчины и заусенцев, шлифовать поверхности из бетона, дерева и металла, очищать их от старого лакокрасочного покрытия.

Болгарка также способна штробить бетонные стены, точить садовый инструмент и ножи, резать каменную или керамическую плитку. Нагрузка во время работы может становиться значительной, и, когда это происходит часто, безотказный ранее агрегат начинает сбоить. Неисправности могут проявляться по-разному, и причин, почему не работает болгарка, насчитывается немало.

Иногда они заставляют задуматься о приобретении нового помощника. Но, на самом деле, спешить не стоит. Многие неисправности и сбои несложно устранить собственными силами, если иметь представление о работе инструмента и знать, как проявляются разные поломки.

Перегрузки могут привести к поломке

Признаки надвигающихся проблем

Тот, кто часто пользуется болгаркой, и обладает достаточной наблюдательностью, способен уловить признаки неправильной работы до того, как инструмент выйдет из строя. Перед тем, как застопорить работу, болгарка будет сигнализировать о проблемах следующими способами:

При выполнении работы корпус вибрирует сильнее, чем обычно.
В момент включения мотор надрывно гудит.
Искрят щетки коллектора, постоянно изнашиваемый элемент двигателя.
Рядом с корпусом УШМ замечается специфический запах гари, а то и дымок.
Вал ротора подклинивает подшипниками вращения; они скрипят во время наращивания скорости.
Редуктор издает треск, что свидетельствует об отсутствии на шестеренках смазки или о поломке их зубьев (распространенная причина сбоя).

Запах гари свидетельствует о проблеме

Внимательное отношение к подобным признакам избавит вас от дорогого ремонта. При их появлении нужно, не откладывая, заняться диагностикой болгарки. Отыскать причину неполадок проще, если действовать последовательно и проверить основные системы агрегата, а их всего две: электрическая и механическая.

Правила диагностики и ремонта

Как и любой электромеханический инструмент, болгарка нуждается в аккуратном обращении. Искать неисправности, а, тем более, исправлять их можно только при соблюдении следующих правил:

При осмотре и ремонте инструмент отключают от источника питания.
Для диагностики и ремонта выбирают место, хорошо освещенное и очищенное от мусора и посторонних предметов. Подойдет верстак или стол.
Следует придерживаться порядка разборки и сборки агрегата. Процесс значительно ускорится, если дома есть шуруповерт.

Для диагностики выбирают хорошо освещенное место

Электрическая часть: что диагностируют

Неполадки в электрической части – одна из частых причин поломок. К системе относится электродвигатель, включающий статор и ротор (якорь), а также кнопки включения и блок управления. Для поиска причин неполадок используют мультиметр или тестер; если не работает болгарка, причины ищут в следующем порядке:

Проверяют цепи питания. Частая причина сбоев – повреждения в шнуре сетевого питания.
Изучают блок пуска и управления, ответственный за регулировку пуска и скорости вращения.
Диагностируют ротор и статор на отсутствие короткого замыкания (целостность витков обмоток).

Тестером можно проверить отсутствие обрывов

О диагностике неисправностей болгарки в следующем видео:

Диагностика механической части

Механические повреждения более наглядны. Если не включается болгарка, причина может выявиться после осмотра следующих узлов:

Осматривают шестерни редуктора. Проверьте целостность зубьев, прочность крепления и достаточно ли смазки. Если болгарка не развивает обороты, причиной могут оказаться стертые зубья на шестеренках.
Проверяют подшипник вала ротора. Он должен легко и беззвучно вращаться, цвет должен быть однотонным (синева говорит о перегреве детали). В противном случае его ремонтируют или меняют.
Осматривают резьбовой зажим фланца для крепления насадок. Фланцевая гайка не должна быть перетянута.
Проверка стопорной кнопки (штока). Причина ее поломки – запуск движка с нажатой кнопкой или заклинивание диска.

Осмотр шестерней редуктора

О диагностике и ремонте болгарки своими руками в следующем видео:

Коротко о главном

С помощью болгарки удобно выполнять разнообразные работы по дому. Из-за неправильной эксплуатации, больших нагрузок и низкого качества комплектующих инструмент начинает работать неправильно и может сломаться.

Чтобы избежать дорогостоящего ремонта, важно вовремя заметить сбой и провести диагностику. Многие проблемы можно исправить собственными силами, поскольку у болгарки сравнительно несложное устройство. Частой причиной сбоев служит отсутствие смазочного материала, повреждения в электрошнуре, изношенность или поломка отдельных деталей.

Напишите в комментариях, как думаете – если подшипник издает шелест при движении, стоит ли его менять, или можно просто очистить от пыли?

Устройство болгарки | Новости в строительстве

Устройство болгарки зависит от конструктивных особенностей расположения модулей в корпусе болгарки, которые могут быть разными в зависимости от используемой модели и производителя.

Не так давно мы с вами подробно рассмотрели способ как разобрать болгарку быстро и самостоятельно для проведения ремонтных и профилактических работ. Для тех же целей (для ремонта и профилактики) нам понадобится знать устройство болгарки, которое неразрывно связано с процессом разборки. Несмотря на то, что модели болгарок и производители бывают очень разными, все они содержат в принципе одни и те же узлы и модули.

Рисунок -1. Болгарка в разрезе

Поэтому функциональное устройство для всех типов болгарок почти одинаково и может отличаться как правило лишь небольшими конструктивными особенностями. Болгарки оснащаются одними и теми же модулями и узлами, которые более подробно рассмотрим немного ниже. Перечислим же самые основные из них, которые собраны в одну конструкцию под крышкой корпуса и составляющие устройство под названием болгарка.

Читать далее на сайте http://stroivagon.ru как разобрать дрель.

Основные модули которыми оснащаются болгарки

1. Удобный и ударопрочный корпус.

2. Электродвигатель состоящий из статора и ротора.

3. Помехоподавляющий фильтр .Это устройство которое гасит во время работы электродвигателя происходящую от него высокочастотную помеху и не давая тем самым ей распространяться в питающей электросети.

4. Редуктор, состоящий из шестерней и позволяющие повернуть ось вращения на 90 градусов.

5. Расцепительная муфта. Таким устройством оснащаются как правило большие болгарки. Устройство позволяет предотвратить возникновение обратного удара при внезапном заклинивании отрезного диска в материале. Состоит из двух плотно прижатых друг к другу дисков, позволяющие предотвратить резкую остановку вращения вала ротора а также возникающие при этом нагрузки.

6. Устройство регулировки скорости вращения шпинделя. Таким полезным устройством к сожалению оснащаются не все модели болгарок.

7. Кнопки запуска электродвигателя и плавного пуска ( оснащаются не все модели). Кнопка позволяет инструменту набирать рабочие обороты не сразу а постепенно,тем самым предотвращает возможные травмы и нагрузку на электродвигатель.

8. Система SJS (оснащаются болгарки makita) позволяющая защитить электродвигатель от предельных перегрузок возникающие при внезапном заклинивании отрезного круга в материал. Правда, не все болгарки оснащаются производителями таким устройством.

9. Защитный кожух позволяющий оператору работать в безопасности.

10. Дополнительная рукоятка. Это устройство позволяет более удобно удерживать инструмент в процессе работы. Возможность закрепить рукоятку в нескольких положениях превращает инструмент в более удобное и универсальное устройство.

Вот собственно и все а далее предлагаю более подробно ознакомится с устройством болгарки и со всеми перечисленными модулями.

Читать далее на сайте http://stroivagon.ru обзор болгарки metabo

Для всех типов болгарок принцип работы такой же и заключается в следующем:

При нажатии на кнопку пуска электрический ток подается к электродвигателю и начинает вращать ротор. Вращающийся ротор передает вращательные движения на шестерню вала ротора, позволяющая с помощью большой шестерни редуктора поворачивать ось вращения на 90 градусов. Большая шестерня редуктора жестко закреплена в корпусе редуктора со шпинделем отрезного диска. Поэтому при вращении большая шестерня передает вращательные движения шпинделю на котором устанавливают отрезной диск.

Читать далее на сайте http://stroivagon.ru выбор болгарки

Устройство болгарки состоит из корпуса болгарки в котором установлены :

1. Электродвигатель коллекторного типа состоящий из статора и ротора. Статор состоит из двух медных полюсных катушек, изготовленные из медного провода типа ПЭТ 155, ПЭТВ 2 или ПЭТ 200.

2. С тыльной стороны корпуса болгарки находятся щеткодержатели с графитными щетками в количестве 2 шт. используемые для вращения коллектора ротора электродвигателя ( посредством щеток передается напряжение к коллектору для осуществления вращения ротора).

3. Ротор располагается внутри статора и закрепляется в корпусе, посредством подшипникового соединения. Передний подшипник расположен внутри корпуса редуктора.Задний подшипник располагается возле коллектора и закреплен непосредственно в пластмассе корпуса. Ротор выполняется из электротехнического железа с несколькими пазами для укладки провода составляющую обмотку. Как правило шаг обмотки и количество пазов определяют скорость его вращения.

4. На переднем валу (в самом корпусе редуктора) располагается спиральная коническая шестерня, которая передает крутящий момент от электродвигателя большой шестерней редуктора. Так как большая шестерня редуктора располагается относительно спиральной конической шестерни в другой плоскости, получается что направление выходного вала она изменяет на 90 °.

5. Корпус редуктора болгарки как правило выполняется из алюминиевого сплава и имеет резьбовые отверстия для крепления дополнительной ручки. Дополнительная ручка превращает болгарку в более удобный инструмент во время работы.

Читать далее на сайте http://stroivagon.ru какую болгарку выбрать.

Фото-1. Устройство болгарки

На фото-1 обозначены следующие позиции:

1-сетевой шнур, 2-кнопка включения инструмента, 3-дополнительная ручка, 4-пластмассовый корпус инструмента, 5-щеткодержатели с графитными щетками, 6- обмотка (статор) электродвигателя, 7-коллектор ротора, 8- задний подшипник ротора, 9- резиновый уплотнитель, 10- защитный кожух, 11- шпиндель редуктора, 12-корпус редуктора.

Фото-2. Внешний вид ротора электродвигателя болгарки

На фото-2 обозначены следующие позиции:

1. Подшипник

2. Коллектор ротора

3.Резиновая прокладка

4. Корпус ротора

5. Вентилятор

6. Корпус редуктора

Фото-3. Устройство и внешний вид редуктора

На фото-3 обозначены следующие позиции:

1. Шестерня вала ротора (ведущая шестерня)

2. Стопорное устройство

3. Смазка редуктора

4. Большая шестерня редуктора (ведомая ).

5. Шпиндель.

6. Гнездо шпинделя

*****

РЕКОМЕНДУЕМ выполнить перепост статьи в соцсетях!

*****
