Трубы являются неотъемлемой частью любой инженерной системы. Главные требования, предъявляемые к их изоляции и используемым материалам, зависят от температуры воды в трубопроводе. Рассмотрим подробнее особенности изоляции систем холодного и горячего водоснабжения.

Горячие трубы

К основным задачам изоляции систем горячего водоснабжения относятся:

1. Сохранение температуры теплоносителя на должном уровне. В случае расположения труб горячего водоснабжения в неотапливаемом помещении или на открытом воздухе вне здания, теплоизоляция позволяет защитить трубопровод от промерзания и предотвратить возникновение аварийных ситуаций в зимний период.
2. Защита человека от термических ожогов при соприкосновении с поверхностью горячего трубопровода. Иными словами, обеспечение оптимальной температуры изолированной конструкции, которая будет абсолютно безопасной для кожных покровов человека.

Холодные трубы

Важность теплозоляция труб холодного водоснабжения. Теплоизоляция с использованием современных материалов на основе вспененного каучука, каменной ваты и штапельного стекловолокна служит для:

• защиты труб от промерзания труб в холодное время года и возникновения аварийных ситуаций;

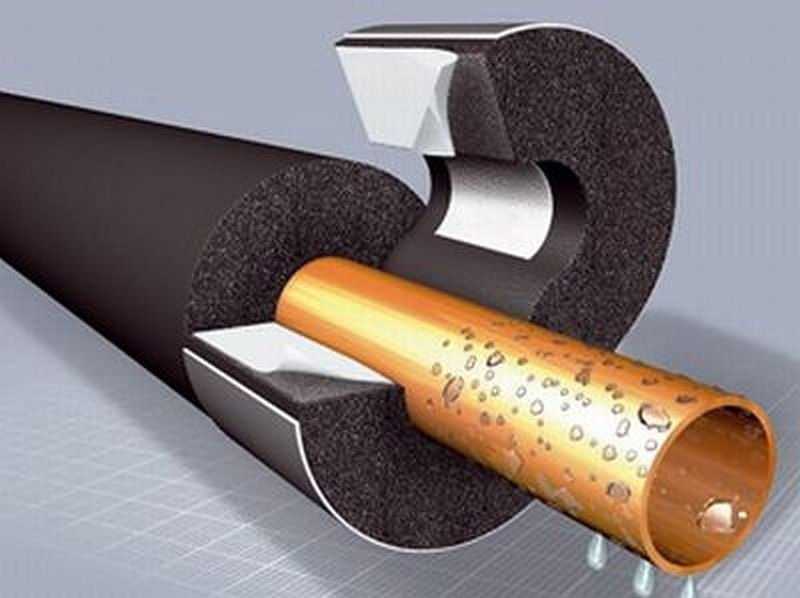

• предотвращения образования конденсата на поверхности труб и защиты от коррозии;
• исключения нагрева питьевой воды и роста бактерий, которые могут стать угрозой для человеческого здоровья.

Мы предлагаем лучшие технические решения для изоляции как горячих и холодных трубопроводов, проверенные временем и сотнями благодарных клиентов.

Каким требованиям должна отвечать качественная трубная изоляция

• Низкий коэффициент теплопроводности. Изоляция с показателем  0,037 ÷ 0,042 снизит тепловые потери на 60-80%, обеспечит высокий уровень теплоизоляции и позволит десятки лет экономить значительные средства на энергоресурсах.

• Долговечность. Чем выше срок службы, заявленный производителем, тем дольше трубопровод будет защищен от температурных, химических и механических воздействий. Современная техническая изоляция служит не менее 50 лет без потери своих эксплуатационных свойств.

• Негорючесть. Для обеспечения требований пожаробезопасности и возможности беспрепятственной эвакуации в случае возникновения пожара, материалы должны быть изготовлены из негорючего сырья (класс НГ или Г1) и не выделять токсичного дыма при нагреве.

• Пароизоляция. Высокое диффузное сопротивление материалов из вспененного каучука или минераловатных изделий с фольгированным слоем позволит защитить утеплители от намокания и потери теплоизоляционных свойств.

• Термостойкость.

  Техническая изоляция нового поколения должна выдерживать экстремальные температуры без потери эксплуатационных характеристик. Некоторые марки современных утеплителей выдерживают показатели температуры от -200 до +750°С, что обеспечивает им широкий круг применения.

• 100% экологическая безопасность. Техизоляция должна быть изготовлена из натурального сырья без фреона, формальдегидов и прочих токсичных добавок, опасных для человеческого организма и природы. Желательна возможность вторичной переработки изоляции, у которой вышел срок службы.

• Простой и быстрый монтаж. Современные материалы в виде гибких матов и рулонов, удобных цилиндров с технологическим разрезом, листовые материалы с нанесенным клеевым слоем, а также наличие целого перечня аксессуаров позволяет повысить скорость монтажа и снизить трудоемкость.

• Стабильность параметров. Техническая изоляция не должна деформироваться, проседать и давать усадку в процессе эксплуатации. Герметичная система утепления исключит вероятность образования мостиков холода и теплопотерь.

Виды изоляции в зависимости от сырья

Выбор теплоизоляционного материала зависит от нескольких факторов: диаметра трубопровода, условий эксплуатации и температуры теплоносителя.

• Штапельное стекловолокно. Это самый доступный по цене материал. Выпускается в удобных рулонах длиной 150-200 см. Отличается легким весом, долговечностью, биостойкостью и устойчивостью к вибрациям. Материал рекомендован для изоляции наземных коммуникаций с температурой теплоносителя не выше 180°С.

• Каменная вата. Лучшее решение для изоляции высокотемпературных трубопроводов, поэтому тратиться на утепление труб водоснабжения, если Вы не располагаете лишними средствами, нет смысла. В любом случае, маты и цилиндры из базальтовой ваты будут 50 лет защищать трубы от промерзания, конденсата и тепловых потерь.

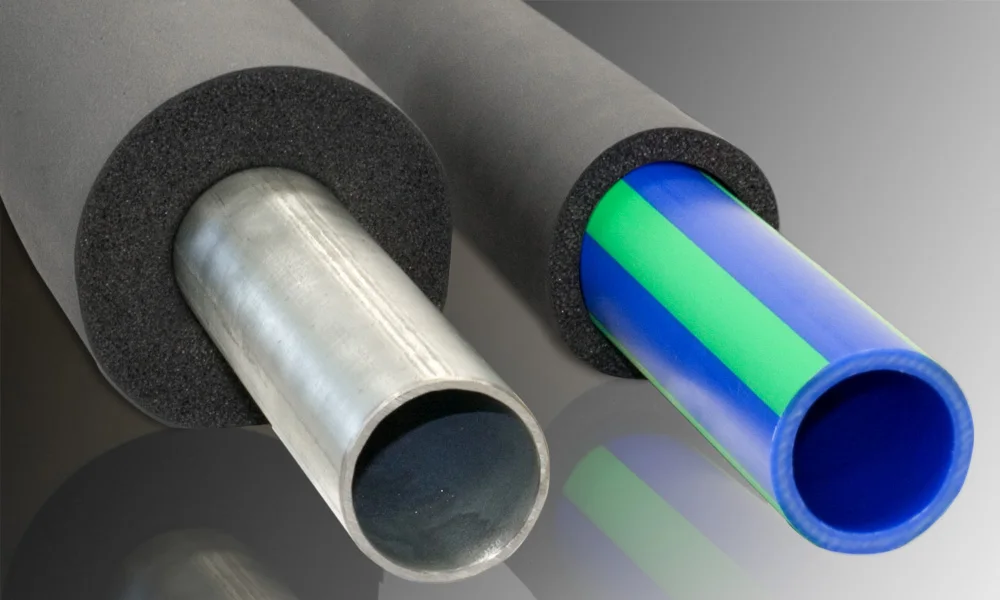

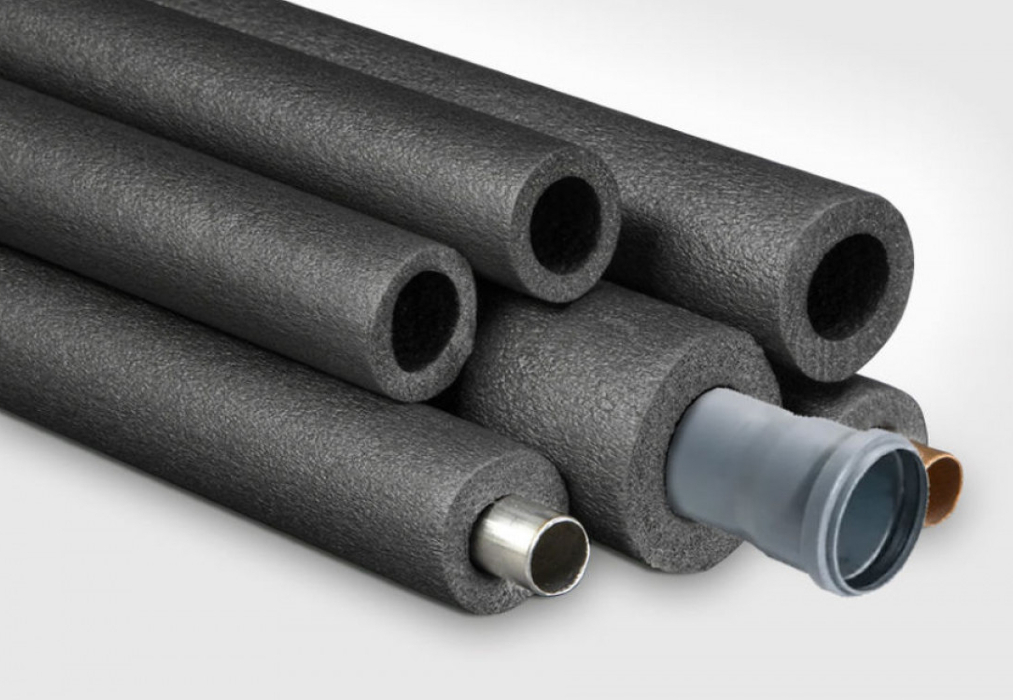

• Вспененный каучук. Термостойкий материал (-200 до +175°С), химически инертный, водостойкий надежно защищает трубы от образования конденсата, служит не менее 20 лет. Выпускается в виде полых трубок.

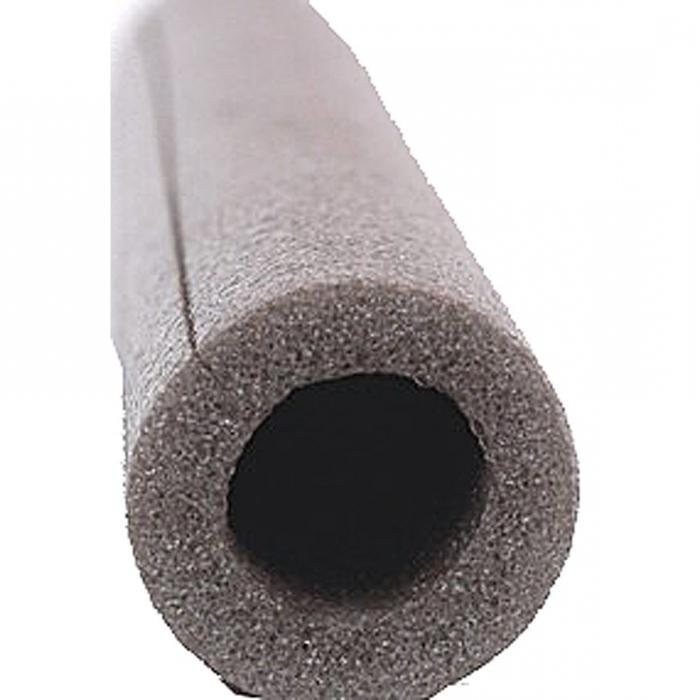

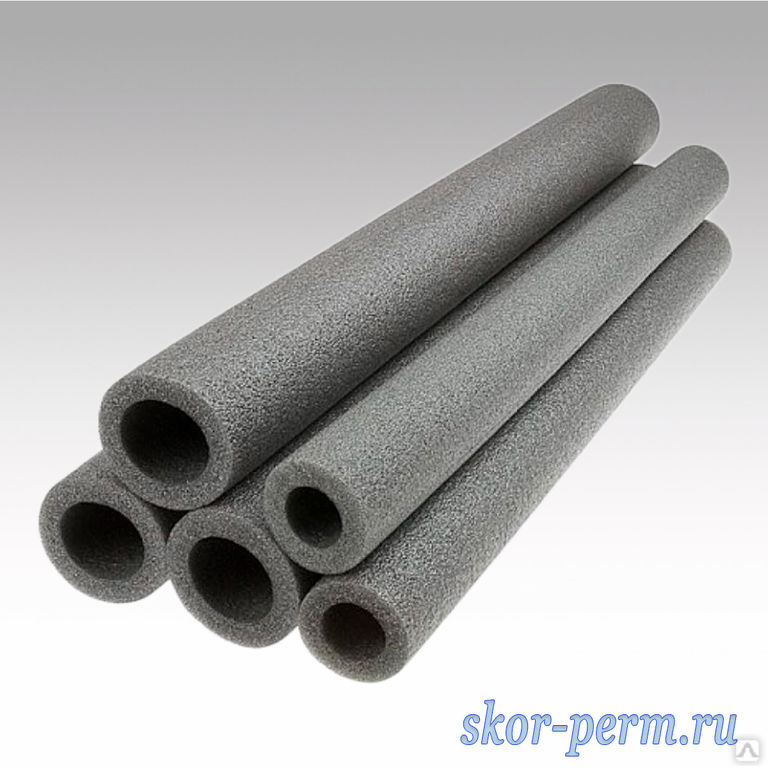

• Вспененный полиэтилен. Экологически чистая трубная изоляция рассчитана на эксплуатацию в температурном диапазоне от -80°С до +95°С. Отличается длительным сроком службы до 50 лет, низкой теплопроводностью, минимальной гигроскопичностью, гибкостью и упругостью.  Может использоваться для всех типов трубопроводов из металла и полимеров.

Видео: как утеплить трубы листовым материалом К-флекс

Предлагаем пошаговую видео-инструкцию по монтажу листовой изоляции марки K-Flex.

Лучшие бренды и марки техизоляции для труб холодного и горячего водоснабжения

Производитель	Рекомендованные материалы
Rockwool	Цилиндры навивные Rockwool 150, ROCKWOOL LAMELLA MAT, Rockwool WIRED MAT, TEX MAT
Ursa	Geo M11, Geo M11Ф, Geo M25, Geo M25Ф, URSA TERRA 34 RN
Thermaflex	Thermaflex FRZ. ThermaSmart Pro, ThermaEco, Thermacompact IS (S), ThermaflexUltraM
ROLS ISOMARKET	Трубки Energoflex® Super SK, Energoflex® Super, Energoflex® Super Protect
K-FLEX	K-FLEX ST, K-FLEX ECO, K-FLEX IGO, K-FLEX ST/SK

Таблица подбора типоразмеров теплоизоляции для труб

Внутренний диаметр изоляции, мм	Трубы стальные				Трубы медные
	Водогазопроводные			Сварные прямошовные	Для холодильной  техники и кондициони рования		Сантехни- ческие
	дюймы	Ду, мм	наружный диаметр, мм	наружный диаметр, мм	дюймы	наружный диаметр, мм	наружный диаметр, мм
6					1/4	6,35	6
8					5/16	7,93	8
10				10/10,2	3/8	9,53	10
12				12	1/2	12,70	12
15	1/4	8	13,5	15/16	5/8	15,88	15
18	3/8	10	17	18	3/4	19,05	18
22	1/2	15	21,3	21,3/22	7/8	22,22	22
25				25
28	3/4	20	26,8	28	1 1/8	28,57	28
30				30
35	1	25	33,5	33,7/35	1 3/8	34,92	35
42	1 1/4	32	42,3	42	15/8	41,27	42
45				44,5/45
48	1 1/2	40	48	48/48,3
54				54	2 1/8	53,98	54
60	2	60	60	57/60
64				63,5			64
70				70	2 5/8	66,66
76	2 1/2	65	75,5	76			76,1
89	3	80	88,5	89			88,9
110				108			108
114	4	100	114	114
133				133			133
140	5	125	140	140
160				159			159

Внутренний диаметр изоляции, мм	Трубы полипропиленовые напорные PP		Трубы металло- пластиковые	Трубы из сшитого полиэтилена PE-X	Трубы канализа- ционные из полипропилена и ПВХ PP/PVC
	PP	PP-R армированные
	наружный диаметр,мм	наружный диаметр, мм	наружный диаметр, мм	наружный диаметр, мм	наружный диаметр, мм
6
8
10
12
15			14
18			16/18	16
22	20	22,3	20	20
25	25		25/26	25
28		27,3
30
35	32	34,3	32	32
42	40	42,7	40	40
45
48
54	50	53,3	50	50	50
60
64	63		63	63
70		66,3
76	75	78,3		75	75
89				90
110				110	110
114
133
140
160



Готовы оформить заказ на нужную марку технической изоляции для холодного или горячего водоснабжения? Оформляйте заказ через простую форму на нашем сайте. Хотите получить квалифицированную консультацию специалиста и обсудить детали покупки? Набирайте номер +7 (499) 110-50-18.



виды теплоизоляции, как отогреть трубы, если замерзли

Утепление труб водоснабжения, канализации и отопления обеспечивает эффективность работы всех систем, что значительно экономит средства городского бюджета и домовладельцев. Кроме этого, надежная изоляция для труб отопления способствует сохранению температуры теплоносителей и увеличивает срок их эксплуатации.

Способы теплоизоляции  для разных систем, в зависимости от условий эксплуатации,  выбираются различные, так же как и материалы для их утепления.

Изоляция требуется не только для труб отопления. Она нужна:

Современные материалы для изоляции бывают нескольких видов:

• штучные;
• рулонные;
• заливочные;
• комбинированные;
• в виде кожухов.

При прокладке труб отопления изоляция может применяться самая различная, в зависимости от условий эксплуатации трубопровода, температуры проходящей по нему жидкости, диаметра труб и других факторов.

Виды теплоизоляционных материалов

Виды изоляции по способу нанесения насчитывают несколько видов — это обмазочная, окрасочная, изоляция отдельными элементами, обмоточная.

К окрасочной изоляции можно отнести разработку российских ученых – бутакрил (тепложидкая изоляция).

В ее состав которой входит ряд материалов, обладающих высокими  коэффициентами теплоизоляции:

• перлит;
• микросферы из керамики;
• пеностекло и прочие вещества.

Этот материал отличается высокой степенью экологичности, что позволяет использовать его в жилых помещениях. Краска при распылении  способна проникать в самые труднодоступные места трубопроводов и технологического оборудования, что создает дополнительную антикоррозийную защиту обрабатываемым элементам.

Бутакрил

Она выгодна, так как слой всего в 2 мм, заменяет собой несколько сантиметров других утеплителей.

К числу обмазочной теплоизоляции можно отнести огнеупорную глину, асбестовый порошок, который в определенной смеси может быть использован для изоляции поверхностей, нагревающихся до нескольких сотен градусов.

Минеральные ваты могут выпускаться как в виде штучных материалов для утепления, так и в виде рулонных. Этот вид утеплителя отличается высокими показателями пожароустойчивости и низкими теплопроводности. Благодаря такому симбиозу свойств минеральная вата широко применяется для теплоизоляции магистральных трубопроводов отопления и водоснабжения больших диаметров.

Выпускается минеральная вата в виде прошивных и ламинированных матов, обеспечивающих прочность изоляционного слоя. Существуют еще ламельные маты, которые отличаются повышенной прочностью.

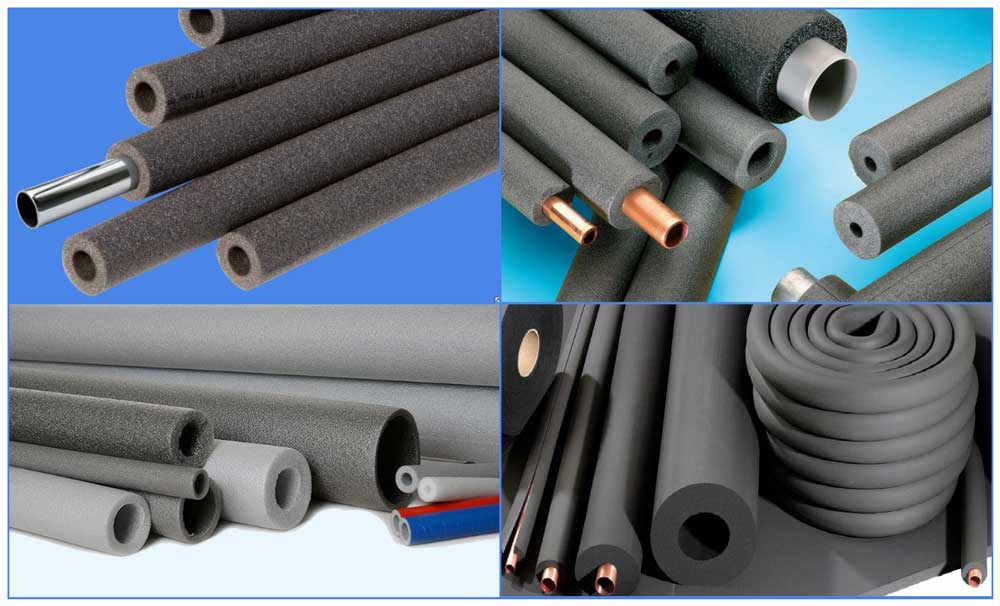

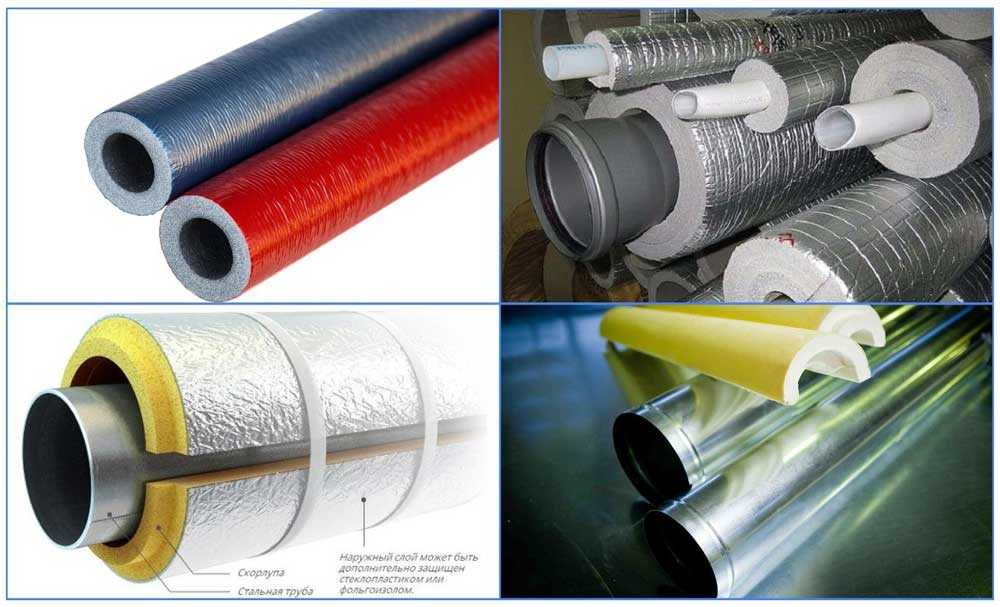

Изоляционные чехлы для труб представлены скорлупами, производимыми из пенополистирола (пенопласта). Они выглядят как две половинки отрезка трубы и соединяются между собой замком «шип-паз».  Монтаж таких чехлов прост до примитивности. Главное выбрать скорлупы подходящие для диаметра утепляемой трубы.

Пенопласт рекомендуется применять на трубопроводах с невысокой температурой носителя, так как его пожароустойчивость невысокая.

Срок службы этого вида утеплителя исчисляется 50 годами, поэтому может быть использован для утепления трубопроводов, проходящих в стенах здания.

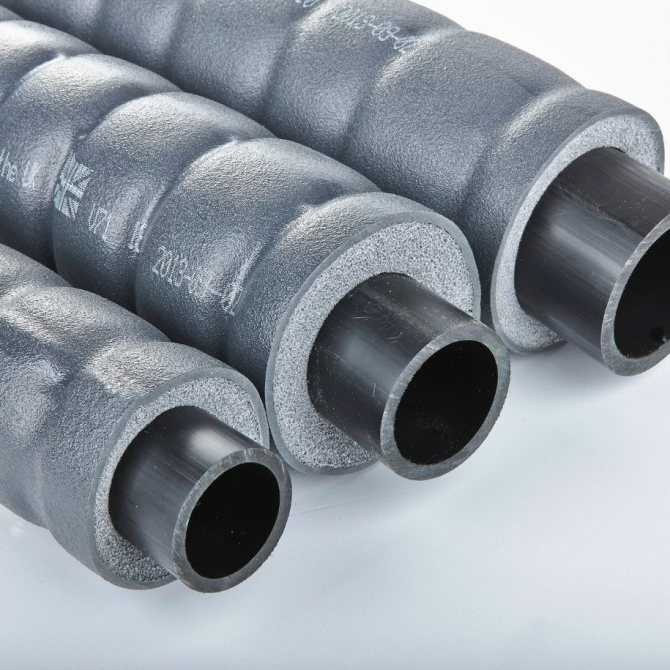

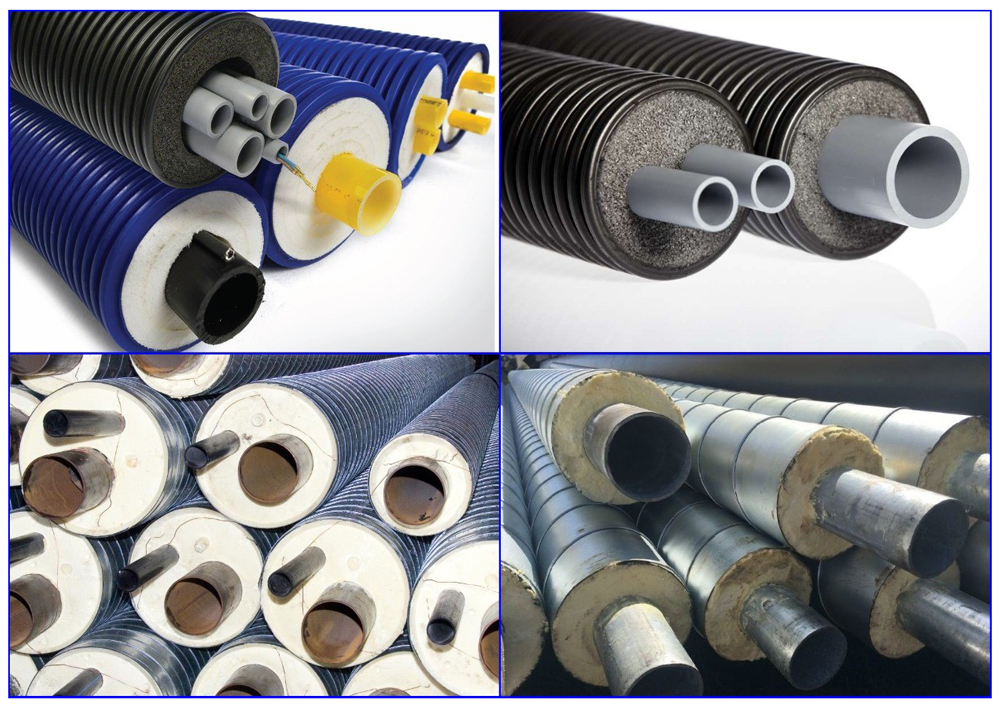

Самым эффективным видом утепления трубопроводов считается пенополиуретан. Этот вид утеплителя представляет собой трубу с оболочкой из легкого металла, пустое пространство между которыми заполняется пенополиуретаном. В результате, образуется единая цельная конструкция из трубы и утеплителя.

Важно сделать изоляцию стыков, и трубопровод готов к использованию.

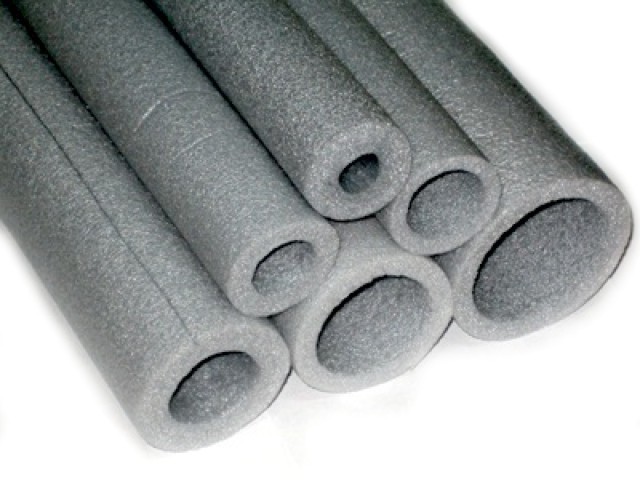

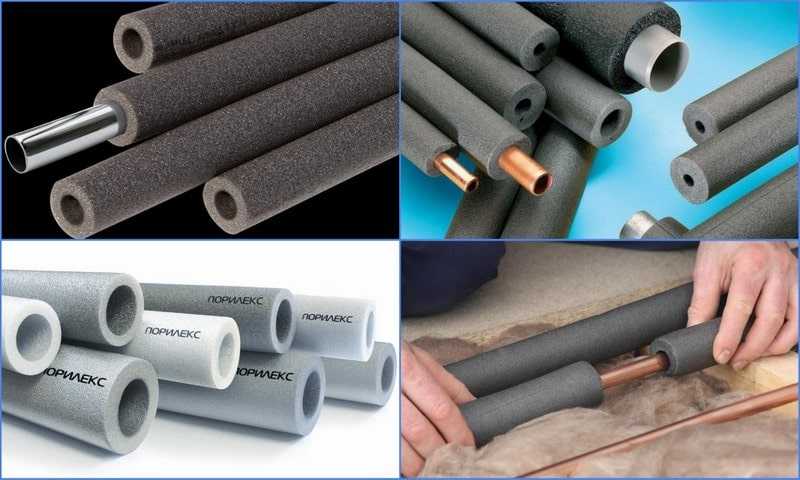

Еще один вид чехла для трубы – это вспененный полиэтилен, который в последнее время пользуется огромным спросом.  Выпускается этот вид утеплителя в виде полой трубы, которая разрезается по специальному шву и одевается на трубопровод. Разрезанный шов после монтажа склеивается, таким образом термоизоляция труб выполняется легко и просто.

Вспененный полиэтилен не только помогает удерживать тепло в трубе, но и защищает её от всех внешних воздействий. Пузырьки воздуха в материале отлично справляются с задачей удержать тепло, ведь воздух лучший теплоизолятор.

Полиэтилен обладает высокой устойчивостью к деформациям, различным химическим веществам, поэтому может быть использован в контакте с различными строительными материалами – известью и другими химически активными компонентами.

Кроме этого, полиэтилен имеет хорошие свойства гидро и пароизоляции в варианте фольгирования. В этом случае фольга играет роль экрана, который, препятствует выходу тепла из трубы и отражает холодные потоки воздуха, идущие к трубопроводу. Также фольга создает дополнительную жесткость  и прочность материала, защищает его от механических воздействий. Производители данного утеплителя гарантируют 25 лет срок службы, что послужило причиной его большой популярности.

Кроме вспененного полиэтилена и пенополистирола чехлы для труб могут выполняться из вспененного каучука. Все свойства этого материала соответствуют свойствам вышеперечисленных  чехлов, но в отличие от них каучук является пожаробезопасным видом теплоизоляции, поскольку является самогасимым материалом.

Как отогреть замерзшие трубы

Выбор материалов для теплоизоляции трубопроводов большой, и нужно только приложить минимум усилий, чтобы перед вами не возник вопрос, как отогреть трубы отопления зимой.

Грамотно сделанная теплоизоляция никогда не позволит морозу добраться до воды в трубопроводе.

Но что делать тем, кто вовремя не позаботился о качественной теплоизоляции своего трубопровода, понадеявшись на извечное русское «авось»? Ведь во всех справочниках и информационных материалах на сайтах говорится о том, что трубы нужно прокладывать, с учетом зимнего промерзания почвы.

Т.е. укладка труб должна осуществляться ниже уровня промерзания грунта в данном регионе, и если такой возможности нет, то обязательно утеплять трубопровод.

Невыполнение этих требований ведет к таким ситуациям, когда внезапные морозы полностью замораживают находящуюся в трубопроводе воду. Металлические трубы в этом случае просто лопаются, пластиковые  лучше справляются с такой ситуацией, но вода все равно не проходит по  трубам.

Какие меры предпринимать, чтобы избавиться от льда в трубах?

Если замерзли трубы отопления, изготовленные из металлопластика, то выход видится в следующих действиях – можно в замерзшую трубу вставить другую трубку или жесткий шланг меньшего диаметра и подавать через него горячую воду, пока не растает лед.

Но перед этим нужно найти замерзший участок трубы. Делается это следующим образом – слегка изгибая пластиковую трубу, можно услышать характерное потрескивание застывшей воды.  Именно в этот участок и нужно направлять все усилия по отогреванию трубопровода.

Размораживаем трубу феном

Другой вариант отогреть замерзшие трубы — воспользоваться обычным бытовым феном, если нет строительного. Если же трубопровод замерз на большую длину,  и все попытки его отогреть не приводят к положительному результату, то можно протянуть временные трубы для отопления в изоляции из пенополиэтилена, до того момента, когда трубы оттают сами.

Вывод напрашивается один. Чтобы не допустить такой ситуации, необходимо утеплять трубопровод еще на стадии его монтажа, не надеясь, что зимние морозы будут не сильными. В России климат исторически суровый, и зима всегда берет реванш за некоторые поблажки.

Водоснабжение

Энергетика

• Водоснабжение
• Отопление
• Вентиляция и кондиционирование
• Паропроводы низкого давления

Современные энергоэффективные решения предполагают применение современных материалов. Теплоизоляция на основе вспененного синтетического каучука РУ-ФЛЕКС отвечает высоким требованиям, предъявляемым при создании объектов энергетического комплекса. Долговечная и надежная изоляция, превышающая сроком службы альтернативные материалы, зарекомендовала себя с наилучшей стороны.

Эффективная изоляция систем водоснабжения позволяет поддерживать необходимую температуру подаваемой воды вне зависимости от длины трубопровода. Правильность расчета, обусловленная применением современной расчетной программы РТК-ПРОЕКТ, а также стабильность теплотехнических характеристик изоляции из вспененного каучука РУ-ФЛЕКС гарантируют длительную работу систем водоснабжения в оптимальном режиме.

Для правильного выбора толщины теплоизоляции РУ-ФЛЕКС СТ, мы подготовили готовые решения (основные расчеты).

Проблема и решение

• 01Снизить потерю тепла на поверхностях и стыках труб горячего водоснабжения
• Расчет толщины изоляции по нормативной плотности теплового потока
• 02Защитить от ожогов рабочих при эксплуатации инженерных систем
• Расчет толщины тепловой изоляции по заданной температуре на поверхности изоляции.
• 03Защитить трубы и здание от образования конденсата и плесени
• Расчет толщины изоляции с целью предотвращения конденсации влаги из окружающего воздуха на покровном слое тепловой изоляции.

Расчет толщины изоляции по нормированной плотности теплового потока.

Исходные данные

• Теплоноситель: вода
• tm = 60 ˚С – температура теплоносителя в трубопроводе;
• tо = 25 ˚С –температура в помещении торгового центра.

Согласно СП 61.13330.2012 «Тепловая изоляция оборудования и трубопроводов» пункт 6.12: допускается принимать ближайшую более низкую толщину теплоизоляционного слоя в случаях расчета по температуре на поверхности изоляции и нормам плотности теплового потока, если разница между расчетной и номенклатурной толщиной не превышает 3 мм.

Без покровного слоя или с покровным слоем различной окраски (ПРОМ ФОРМА):

Диаметр стального трубопровода, мм	Режим работы (круглосуточно или отопительный период)	Расчетная толщина изоляции РУ-ФЛЕКС СТ, мм	Рекомендуемая толщина изоляции РУ-ФЛЕКС СТ, мм
57	> 5000 часов (209 суток и более)	24. 85	T25
	≤ 5000 часов (208 суток и менее)	21,43	T19
76	> 5000 часов (209 суток и более)	26,96	Т25
	≤ 5000 часов (208 суток и менее)	23,47	Т25

С фольгированным покровным слоем (АЛЮ, ПРОМ ФОРМА серебряный, ПРОМ АЛЮ):

Диаметр стального трубопровода, мм	Режим работы (круглосуточно или отопительный период)	Расчетная толщина изоляции РУ-ФЛЕКС СТ ПРОМ АЛЮ, мм	Рекомендуемая толщина изоляции РУ-ФЛЕКС СТ ПРОМ АЛЮ, мм
57	> 5000 часов (209 суток и более)	22,95	Т25
	≤ 5000 часов (208 суток и менее)	19,52	Т19
76	> 5000 часов (209 суток и более)	25,09	Т25
	≤ 5000 часов (208 суток и менее)	21,59	Т19

Т-обозначение трубчатого материала.

Расчет толщины тепловой изоляции по заданной температуре на поверхности изоляции.

Исходные данные

• Теплоноситель: вода
• tm = 60 ˚С – температура теплоносителя в трубопроводе;
• tо = 25 ˚С –температура в помещении торгового центра.

Согласно СП 61.13330.2012 пункт 6.7.1.: для изолируемых поверхностей, расположенных в рабочей или обслуживаемой зонах помещений и содержащих вещества с температурой 150˚С и ниже, температуру на поверхности тепловой изоляции следует принимать не более 40 ˚С.

Без покровного слоя или с покровным слоем различной окраски (ПРОМ ФОРМА):

Диаметр стального трубопровода, мм	Температура на поверхности изоляции, не более ˚С	Расчетная толщина изоляции РУ-ФЛЕКС СТ, мм	Рекомендуемая толщина изоляции РУ-ФЛЕКС СТ, мм
57	40	4,18	Т9
76		4,24	Т9

С фольгированным покровным слоем (АЛЮ, ПРОМ ФОРМА серебряный, ПРОМ АЛЮ):

Диаметр стального трубопровода, мм	Температура на поверхности изоляции, не более ˚С	Расчетная толщина изоляции РУ-ФЛЕКС СТ ПРОМ АЛЮ, мм	Рекомендуемая толщина изоляции РУ-ФЛЕКС СТ ПРОМ АЛЮ, мм
57	40	6,89	Т9
76		7,05	Т9

Т-обозначение трубчатого материала.

В зданиях, предназначенных для постоянного пребывания, температура теплоносителя не превышает 110 С°. В соответствии с СП 61.13330.2012 применение теплоизоляционных материалов с группой горючести Г3 и Г4 не допускается предусматривать для оборудования и трубопроводов.

Техническая изоляция РУ-ФЛЕКС СТ имеет группу горючести Г1, а диапазон рабочих температур составляет от – 200 до + 110 С°, что полностью соответствует требованиям нормативных документов и сводам правил по применению технической изоляции в жилых зданиях

Расчет толщины изоляции с целью предотвращения конденсации влаги из окружающего воздуха на покровном слое тепловой изоляции

Исходные данные

• Теплоноситель: вода
• tm = +5 ˚С – температура теплоносителя в трубопроводе;
• tо = +20 ˚С – температура в помещении торгового центра;
• φ = 65 % — относительная влажность в помещении торгового центра.

Без покровного слоя или с покровным слоем различной окраски (ПРОМ ФОРМА):

Диаметр стального трубопровода, мм	Расчетная толщина изоляции РУ-ФЛЕКС СТ, мм	Рекомендуемая толщина изоляции РУ-ФЛЕКС СТ, мм
33,5	5,11	Т6
89	5,49
159	5,62	Р9/(Т9, Р6, Р6 )
219	5,67

С фольгированным покровным слоем (АЛЮ, ПРОМ ФОРМА серебряный, ПРОМ АЛЮ):

Диаметр стального трубопровода, мм	Расчетная толщина изоляции РУ-ФЛЕКС СТ ПРОМ АЛЮ, мм	Рекомендуемая толщина изоляции РУ-ФЛЕКС СТ ПРОМ АЛЮ, мм
33,5	7,01	Т9
89	7,68
159	7,93	Р9 / Т9

Как изолировать трубы водоснабжения

По

Аарон Стикли

Аарон Стикли

Аарон Стикли — лицензированный сантехник с 15-летним опытом работы в сфере коммерческого, нового сантехнического оборудования, обслуживания и ремонта жилых помещений. Он начал свой собственный бизнес по обслуживанию жилья и ремонту сантехники. Статьи Аарона о сантехнике на The Spruce публикуются четыре года.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 28.05.22

Рассмотрено

Ричард Эпштейн

Рассмотрено Ричард Эпштейн

Ричард Эпштейн — лицензированный мастер-сантехник с более чем 40-летним опытом работы в сфере сантехники для жилых и коммерческих помещений. Он специализируется на оценке, а также проектировании и инжиниринге сантехнических систем и работает в одной из крупнейших в Нью-Йорке профсоюзных строительных компаний по сантехнике.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Эмили Эстеп

Факт проверен Эмили Эстеп

Эмили Эстеп — биолог растений и специалист по проверке фактов, специализирующийся на науках об окружающей среде. Она получила степень бакалавра журналистики и магистра наук в области биологии растений в Университете Огайо. Эмили работала корректором и редактором в различных онлайн-СМИ в течение последнего десятилетия.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Кевин Норрис

Обзор проекта

Изоляция водопроводных труб на открытых участках дома является хорошей идеей по нескольким причинам. В холодном зимнем климате водопроводные трубы, которые выходят на наружные стены или неотапливаемые помещения, могут замерзнуть, лопнуть и затопить ваш дом. Не одна северная семья уехала на юг на зимние каникулы только для того, чтобы вернуться к многомесячной работе по очистке и восстановлению, когда прорвало одну водопроводную трубу. Изоляция водопроводных труб является ключевым элементом любых усилий по подготовке водопровода к зиме в доме.

Изоляция водопроводных труб также может сэкономить деньги на затратах на электроэнергию, предотвращая передачу тепла трубами горячей воды в окружающий воздух. Например, изоляция труб горячей воды, выходящих из водонагревателя, может уменьшить потери тепла и снизить затраты на нагрев воды. Наконец, изоляция труб холодной воды может предотвратить запотевание труб из-за конденсации влаги, что может снизить уровень влажности в доме в летнее время.

Где изолировать водопроводные трубы

Какие водопроводные трубы вы изолируете, будет зависеть от того, для чего вы это делаете. Если цель состоит в том, чтобы предотвратить замерзание труб, то критически важными для защиты являются те трубы, которые проходят через неотапливаемые помещения. Они расположены в наружных стенах, неотапливаемых гаражах, полостях пола над неотапливаемыми подвальными помещениями и т.п. Вообще говоря, нет необходимости изолировать трубы, которые проходят через внутренние стены или в отапливаемых подвалах. Если целью является предотвращение замерзания, изолируйте как трубы горячей, так и холодной воды. Трубы с горячей водой также могут замерзнуть, если по ним активно не течет вода.

Если цель состоит в том, чтобы снизить затраты на нагрев воды, то целесообразно изолировать трубы горячей воды везде, где у вас есть к ним доступ. Это поможет предотвратить излучение тепла от труб с горячей водой и может позволить вам понизить настройку температуры на вашем водонагревателе.

Если целью изоляции труб является устранение запотевания и влажности труб, то в изоляции больше всего нуждаются трубы холодной воды. Когда открытые холодные трубы соприкасаются с теплым влажным воздухом, на трубах может образовываться конденсат. Этот конденсат может капать и скапливаться на полу или способствовать повышению общего уровня влажности, особенно в подвалах. Изоляция труб холодной воды может предотвратить образование конденсата.

Существует несколько способов утепления водопроводных труб. Мы поговорим об изоляции, которую можно нанести непосредственно на трубы. Тем не менее, вы также можете рассмотреть возможность добавления изоляции стен, изоляции зазоров, в которых трубы проходят через стены, и использования крышек кранов на наружных патрубках.

Прежде чем начать

Выбирая изоляцию для водопроводных труб, учитывайте R-значение различных вариантов. Значение R — это измерение, которое количественно определяет сопротивление тепловому потоку данного материала. Чем выше значение R, тем больше изолирующая способность этого материала. Значение R может не отображаться на изоляции труб, поэтому вам может потребоваться провести небольшое исследование. Чем холоднее ваш климат, тем выше значение R, на которое следует обращать внимание при выборе изоляции для труб.

Перед изоляцией удалите грязь или жир с труб. Независимо от того, какой тип изоляции вы используете, рекомендуется быстро осмотреть трубы, чтобы изоляция лучше приклеилась. Если вы используете чистящий раствор или что-то влажное, перед установкой изоляции убедитесь, что трубы сухие. Любая влага может привести к отслоению изоляции.

Ежегодно проверяйте изоляцию труб, чтобы убедиться, что она все еще в хорошем состоянии и что трубы полностью закрыты. Клейкая лента или самоклеящиеся полоски на изоляции со временем могут отклеиться и обнажить части трубы. Если трубы закрыты не полностью, повторно загерметизируйте эти участки до того, как зимние температуры упадут.

Оборудование/инструменты

• Универсальный нож

Материалы

• Изоляционная обертка трубы
• Скотч
• Крышки пенопластовых труб
• Морозостойкие краны (по желанию)

Ель / Кевин Норрис

Как использовать изоляцию для труб

Распространенным способом защиты труб является традиционная изоляция труб. Этот тип изоляции доступен во многих различных материалах, включая гибкую пену с резиновой подложкой, изоляцию для труб из пены и фольги, обертку для труб из пузырчатой ​​пленки, натуральный хлопок с фольгой и резиновую изоляционную ленту для труб. Изоляция для обертывания труб проста в установке и лучше всего подходит для изоляции труб небольшой длины или участков с большим количеством изгибов.

1. Начало изоляционной ленты

   Начните с приклеивания конца изоляционной ленты к трубе (если она еще не приклеена).

   Ель / Кевин Норрис

2. Оберните трубу

   Оберните изоляцию вокруг трубы спиральными петлями, перекрывая каждую петлю не менее чем на 1/2 дюйма. Полностью закройте трубу, стараясь не оставлять открытые участки.

   Ель / Кевин Норрис

3. Финишная упаковка

   Закрепите конец изоляционной ленты на месте. При необходимости продолжайте накладывать еще один отрезок изоляции на трубу до тех пор, пока вся длина трубы не будет покрыта.

   Ель / Кевин Норрис

Как использовать пенопластовые втулки для труб

Рассмотрите возможность использования пенопластовых рукавов для труб, когда необходимо закрыть более длинные прямые трубы. Большинство рукавов из пенопласта доступны длиной 6 футов, так что вы можете быстро покрыть большую площадь. Рукава могут быть изготовлены из пенопласта или резины, и оба варианта доступны в самоуплотняющемся исполнении. Доступны разные диаметры для разных размеров труб: 1/2-, 3/4- и 1 дюйм. Монтаж пенопластовой изоляции труб является одним из самых простых способов утепления.

1. Положение втулки

   Расположите рукава вдоль трубы и откройте прорезь в рукаве. Наденьте рукав на трубу; щели закроются вокруг трубы.

   Ель / Кевин Норрис

2. Заделать шов

   Заклейте шов, используя либо самоклеящуюся ленту, встроенную в рукав, либо клейкую ленту, наложенную по всей длине разреза. При необходимости продолжите со следующим рукавом, приложив его к концу предыдущего рукава.

   Если труба поворачивает за угол, вы можете обрезать втулки под углом, чтобы они соответствовали углу. Или используйте обертку для труб, чтобы закрыть фитинги в углах, приклеив их к пенопластовым рукавам.

   Ель / Кевин Норрис

3. Завершить установку

   В конце прогона отрежьте пенопластовую трубку по длине с помощью универсального ножа. Когда установка будет завершена, также проклейте стыковые швы в местах соединения двух рукавов.

   Ель / Кевин Норрис

Используйте незамерзающие смесители для дополнительной защиты

В сочетании с другими методами изоляции, особенно с изоляцией труб или пенопластовыми рукавами, крышки кранов являются хорошей гарантией от разрыва труб.

Хотя на самом деле они не изолируют, установка специальных морозостойких смесителей — хороший вариант для домовладельцев в более холодном климате. Эти краны имеют специальный шток клапана, который предотвращает попадание воды внутрь крана, где она может замерзнуть, расшириться и разорвать трубу. В конструкции используется длинный шток клапана, который плотно прилегает к седлу клапана, расположенному внутри дома, где температура выше. Кран сконструирован таким образом, что вода вытекает из корпуса клапана, когда кран закрыт, а не задерживается там, где холодный воздух может заморозить ее.

Как утеплить трубы водоснабжения как профессионал.

.. и почему это нужно делать!

Изоляция обычно рассматривается как средство предотвращения притока или потери тепла. Энергоэффективный проект здания должен учитывать внутренние системы трубопроводов и указывать правильные изоляционные материалы нужной толщины. Эти механические системы особенно выигрывают от способности изоляции предотвращать конденсацию, проникновение влаги и отказы системы. Слишком часто предполагается, что вся изоляция одинаково подходит для любого применения. Однако системы холодных и горячих трубопроводов требуют разного внимания, и неправильная спецификация может привести к сбоям в работе системы, потерям энергии и даже закрытию здания.

Холодное и горячее

Изоляция водопроводных труб на открытых участках, особенно в холодном климате, крайне важна для обеспечения эффективности проектирования. Любые водопроводные трубы, выходящие за наружные стены или неотапливаемые помещения, могут замерзнуть, лопнуть и затопить здание. Изоляция труб холодной воды также может предотвратить запотевание труб из-за конденсации влаги. Контроль влажности имеет решающее значение для теплового КПД и систем с охлажденной водой. Избыток конденсата может привести к потерям энергии, повышению эксплуатационных расходов и даже ухудшению качества воздуха в помещении из-за плесени и грибка.

Изоляция труб горячей воды может сэкономить деньги на затратах на электроэнергию за счет предотвращения потери тепла трубами в окружающий воздух. Изоляция труб с горячей водой также может повысить температуру воды на 2–4 °F выше, чем неизолированные трубы, что позволяет установить более низкую температуру воды. Жильцы или жильцы здания имеют дополнительное преимущество, заключающееся в том, что им не нужно долго ждать горячей воды из крана, что помогает экономить воду.

Где и когда изолировать

Если целью является предотвращение замерзания водопроводных труб и образования конденсата, критически важными для защиты являются те трубы, которые проходят через неотапливаемые помещения в таких местах, как технические помещения, наружные стены, неотапливаемые складские помещения, пол полости над неотапливаемыми подвальными помещениями или даже чердаками или подвальными помещениями. В некоторых случаях для дополнительной защиты от замерзания в дополнение к изоляции необходим электрообогрев.

Если цель состоит в том, чтобы снизить затраты на нагрев воды, то очень важно изолировать трубы горячей воды везде, где к ним есть доступ в здании. Если целью изоляции труб является устранение запотевания труб и проблем с плесенью, то трубы холодной воды больше всего нуждаются в изоляции.

Рекомендации по укладке изоляции от The Spruce

Общим продуктом, на который стоит обратить внимание, является трубчатая пенопластовая изоляция для труб. Этот продукт удобен, когда необходимо покрыть более длинные прямые трубы. Большинство пенопластовых трубных утеплителей доступны длиной 6 футов, так что вы можете быстро покрыть большую площадь. Трубки могут быть изготовлены из вспененного полиэтилена или изоляции на основе каучука, и обе они доступны в различных диаметрах для различных размеров труб. При использовании обычных труб, требующих разрезания и склеивания, или вариантов самоуплотнения установка пенопластовой изоляции для труб является одним из самых простых вариантов изоляции.

Еще один способ изоляции трубопровода, особенно коротких участков или крутых изгибов, заключается в использовании обертки для труб или ленточного материала. Изготовленная из гибкого пеноматериала с самоклеящейся основой, вы просто оборачиваете трубу, фитинг или клапан лентой, щедро перекрывая слои, наращивая до необходимой толщины, чтобы обеспечить необходимые тепловые характеристики.

Подходящий продукт для работы

Для многих бытовых сантехнических применений продукт для изоляции труб из полиэтилена, такой как Tubolit® и Tundra® — идеальный вариант. Экономичная и простая в установке изоляция из вспененного полиэтилена предотвратит замерзание труб и сохранит горячие трубы горячими, а холодные – холодными. Tundra можно найти во многих розничных хозяйственных магазинах для домашних мастеров, а Tubolit — это коммерческий бренд для профессионалов в области сантехники и холодильного оборудования.

Трубки ArmaFlex® и ArmaFlex® Black LapSeal представляют собой изоляцию труб на основе каучука с закрытыми порами для профессионального использования. Гибкий и простой в установке, ArmaFlex является оригинальной пенной изоляцией и по-прежнему является лучшим решением для всех видов трубопроводов при температуре до +220°F (104°C). Трубки ArmaFlex экономят энергию и предотвращают образование конденсата. Гибкая пенная изоляция ArmaFlex® Shield представляет собой влагостойкий и устойчивый к ультрафиолетовому излучению продукт с прочной защитной оболочкой, специально разработанный для трубопроводных систем, систем отопления, вентиляции и кондиционирования воздуха и холодильных установок. Это прочное покрытие способно выдержать сложные условия установки и выдерживает воздействие погодных условий и экстремальных элементов, таких как УФ-излучение, жара и холод, что делает его отличным выбором для наружного применения. ArmaFlex Shield® соответствует нормам IECC и требованиям стандарта ASHRAE 90.1, поэтому является отличным коммерческим выбором при выборе наружной изоляции. Эта не требующая особого ухода альтернатива незащищенной изоляции выпускается в бухтах для простоты установки, а также устраняет необходимость добавления отдельной оболочки во время работы.

Для получения дополнительной информации или полного текста статьи посетите: https://www.thespruce.com/water-pipe-insulation-2718695

Как изолировать трубы — Боб Вила

Фото: Shutterstock.com

Если вы хоть что-нибудь знаете об изоляции труб, вы знаете, что она имеет большое значение для предотвращения замерзания труб. Это правда: изоляция труб не позволяет воде в вашей водопроводной системе превращаться в лед и расширяться, что, в свою очередь, приводит к разрыву труб и причинению значительных (и дорогостоящих) повреждений. Но изоляция труб также выполняет несколько гораздо менее значимых ролей в доме. Они не только помогают домовладельцу сэкономить деньги на оплате коммунальных услуг, но и немного облегчают повседневную жизнь.

Минимизация притока и потери тепла

Среди невоспетых преимуществ изоляции труб ее способность минимизировать приток и потери тепла может быть самой важной. Когда вода течет по водопроводным линиям в доме без изоляции труб, горячая вода имеет тенденцию терять тепло, а холодная вода имеет тенденцию нагреваться. Внедрите изоляцию труб, и вы значительно уменьшите эту неизбежную неэффективность. Таким образом, в случае трубы с горячей водой может показаться, что сантехника не теряет тепло, но преимущества вполне реальны: вы получаете более низкие ежемесячные счета за электроэнергию, и вам не нужно ждать. до тех пор, пока горячая вода не достигнет приборов на вашей кухне или в ванных комнатах.

Некоторые виды работ лучше доверить профессионалам

Получите бесплатную предварительную оценку от лицензированных сантехников рядом с вами.

Найдите профессионалов сейчас

+

Борьба с конденсатом

Когда поверхности водопроводных труб холоднее окружающего воздуха, изоляция помогает контролировать конденсат, который, если его не остановить, медленно разъедает трубы и их фитинги, что в конечном итоге приводит к массовый провал. Хотя конденсация может показаться отдаленной проблемой, она вовсе не редкость, особенно когда линии холодной воды соприкасаются с теплым влажным воздухом. Специальная изоляция труб с пароизоляцией предотвращает попадание теплого воздуха в трубы.

Еще одно дополнительное преимущество изоляции труб: она защищает не только трубы, но и людей — от травм, которые могут быть вызваны контактом с очень горячими или очень холодными трубами.

Фото: Supplyhouse.com

Выбор изоляции

Существует несколько типов изоляции труб, каждый из которых изготовлен из разного материала и обладает разной степенью изоляции. Некоторые из них больше подходят для систем с горячей водой, в то время как другие включают в себя пароизоляцию, необходимую для контроля образования конденсата вдоль линии подачи холодной воды. Основные варианты включают в себя:

• Обычная изоляция из пеноматериала:  С прорезью сбоку, что позволяет легко надевать ее на существующие трубы. Как только он будет на месте, рекомендуется закрыть щели скотчем, чтобы улучшить изолирующие свойства продукта.
• Самоуплотняющаяся пеноизоляция:  В отличие от обычной пеноизоляции для труб, самоуплотняющаяся разновидность имеет клей вдоль прорези. Снимите ленту, прижмите клейкие полоски друг к другу, и все готово.
• Изоляция из напыляемой пены: Изоляция труб из напыляемой пены обычно устанавливается профессионалами, оснащенными герметичными контейнерами, и превосходно подходит там, где между водопроводными трубами и наружными стенами мало места.
• Крышки для труб из стекловолокна:  Этот тип навесной жесткой изоляции из стекловолокна с бумажным покрытием чаще всего используется там, где температура трубы необычно высока, поскольку стекловолокно довольно хорошо сопротивляется нагреву.

Работа с асбестом

Даже сегодня в некоторых старых домах используется изоляция труб, содержащая асбест. В частности, если его потревожить и его тонкие волокна попадают в воздух, изоляция труб, содержащая асбест, может представлять серьезную опасность для здоровья. Асбестовую изоляцию не всегда легко идентифицировать, говорит Дэн О’Брайан, технический специалист SupplyHouse. com, интернет-магазина сантехники, отопления и ОВКВ. «Изоляция асбестовых труб имеет характерный гофрированный вид, — говорит он. «И если вы подозреваете, что у вас может быть асбест в ваших трубах или где-либо еще в вашем доме, обязательно обратитесь к профессионалу для его удаления».

Реклама

Затраты и выгоды

Является ли изоляция труб плохой идеей? «Единственный случай, который я могу придумать, когда изоляция труб была бы плохой идеей, — говорит О’Брайан, — это контуры лучистого отопления или охлаждения, где изоляция будет активно работать против конструкции системы». Таким образом, во всех случаях, кроме нескольких, установка изоляции труб обеспечивает экономию энергии и душевное спокойствие, но перевешивает ли выгода затраты? Это может зависеть от того, нанимаете ли вы подрядчика или нет. Самостоятельное выполнение работы — обычно с этим несложно — склоняет баланс в вашу пользу, а в зависимости от того, где вы живете, может быть, стоит или не стоит нанимать помощников.
