Кабель для обогрева водопроводной трубы как подключить: Как подключить греющий кабель своими руками?

Кабели для обогрева труб и водопровода DEVI, цены

Замерзает водопровод или канализация – есть решение!

Не имеет значения где, снаружи или под землёй замерзают зимой трубы. Можно установить нагревательный кабель внутри или снаружи любой трубы – пластиковой или металлической. Вы можете выбрать дешёвый и очень надёжный резистивный кабель, но подключать его надо обязательно через терморегулятор. Альтернативаему – экономичный саморегулирующийся кабель Devi-Pipeguard™ или Devi-Pipeheat™, который можно включать непосредственнов сеть 220 В. Если замерзает питьевая вода, а вам больше подходит способ обогрева трубы «изнутри» — есть два «пищевых» кабеля: резистивный Deviflex™ DTIV-9 (от 3 до 100 м) и саморегулирующийся DPH-10 с сетевой вилкой от 2 до 25 м и в бухтах до 60 м.

Системы подогрева труб можно использовать для:

1. Защиты трубопроводов от замерзания.

2. Поддержания заданной температуры в трубах.

Системы защиты DEVI устанавливают на объектах, где необходимо предотвратить замерзание водопроводных или канализационных труб, а также поддерживать определенную температуру в трубопроводах с горячей водой или другими жидкостями. Системы DEVI можно монтировать внутри водопроводной трубы или на наружной поверхности. Используют такие системы для труб различного назначения, для внутренних и наружных сетей и для трубопроводов, находящихся как над землей, так и под землей.

Преимущества систем подогрева трубопроводов и водопровода:

• Предотвращение замерзания воды в трубах;

• Поддержание заданной температуры жидкости внутри трубы;

• Предотвращение затвердеваний и застоев масел в трубопроводах;

• Эффективное горячее водоснабжение.

Одно из частных применений нагревательного кабеля Deviflex™ — обогрев водопроводных труб, проложенных в не обогреваемых зонах — на улице, в холодных
подвалах, под землёй в зоне промерзания и т.

д. Фирма DEVI предлагает в этом случае использовать кабели пониженной мощности, которые обеспечивают обогрев различных трубопроводов в любых условиях эксплуатации.Практически весь номенклатурный ряд нагревательного кабеля Deviflex™ может быть использован для трассировки трубопроводов. Трубы, находящиеся на поверхности земли, сильно охлаждаются, поэтому для них необходима хорошая теплоизоляция. Обогревательные кабели укладываются поверх трубы и приклеиваются по всей длине алюминиевым скотчем, который не только закрепляет кабель на трубе, но и эффективно отводит и распределяет тепло, тем самым защищая кабель от перегрева.

В качестве теплоизоляции можно использовать минеральную, стеклянную или каменную вату, пенопласт, полистирол, пеностекло или другие плохо проводящие тепло материалы. Толщина слоя изоляции

обычно составляет 10-80мм. Поверх теплоизоляции должна быть сделана гидроизоляция при помощи пластиковой ленты или специального гидрофобного картона.

Выбор схемы укладки кабеля

Укладка в 1 линию применяется, если расчётные теплопотери 1 м трубы не превышают погонную мощность кабеля (Вт/м). При больших теплопотерях вдоль трубы укладывают 2, 3 или 4 линии кабеля. Намотка спиралью или более удобная укладка «волной» обычно применяются, если погонные теплопотери трубопровода при выбранной теплоизоляции превышают мощность теплоотдачи 1м нагревательного кабеля до 2,5 раз. Вначале кабель прикрепляют скотчем к трубе, образуя равномерно провисающие петли, затем укладывают петли вокруг трубы.Трубопроводы обычно изолируют пенопластом, минеральной ватой или специально изготовленными для труб теплоизоляционными материалами, толщиной от 10 до 100 мм.Предпочтительна теплоизоляция с низким уровнем влагопоглощения.

В большинстве случаев мощности кабеля 10 Вт на 1 метр трубы достаточно для защиты от замерзания, если:

• Наружный диаметр трубы не более 50 мм;

• Толщина теплоизоляции не менее 50 мм;

• Наружная температура не ниже -30°C.

Нагревательные кабели в трубах с водой (кабель для защиты водопровода)

Нагревательный кабель можно установить внутрь трубы с водой. Для этого метода установки применяют специальную вводную муфту под патрубки 3/4” или 1” и кабель Deviflex™ DTIV-9 (9 Вт/м при 230 В) или Devi-pipeheat™ DPH-10 (саморегулирующийся). Метод эффективен, поскольку кабель находится в прямом контакте с обогреваемой средой. Наружное покрытие кабелей DTIV-9 и DPH-10 допускает прямой контакт с водой и не изменяет ее вкус. Длина кабеля должна быть равна протяженности обогреваемой трубы.

Выбор оборудования для обогрева трубопроводов

Для защиты пластиковых труб от замерзания мощность нагревательного кабеля не должна превышать 10 Вт/м. Для металлических труб мощность нагревательного кабеля может быть выше. Кабели Deviflex™ DTIV-9 и
Devi-pipeheat™ DPH-10 используют в трубах с водой. Кабель Devi-hotwatt™ 55 применяют в трубопроводных системах для поддержания температуры горячей воды или других жидкостей в «горячих» трубах (до 85°C). Для систем DEVI защиты от замерзания и поддержания температуры в трубопроводах применяют терморегуляторы Devireg™ 316, Devireg™ 330 или Devireg™ 610. Все терморегуляторы имеют выходы контактов реле и, таким образом, могут управлять кабельной обогревательной системой большой мощности через магнитные пускатели (контакторы).

Саморегулирующий греющий кабель для водопровода. Выбор кабеля и подключение

С проблемой промерзания водопроводных труб сталкивался едва ли не каждый владелец частного дома или участка. Не всегда есть возможность проложить систему подачи воды ниже уровня промерзания почвы, да и у заморозки труб могут быть совсем другие причины: слишком холодная для данного региона зима, допущенные ошибки в монтаже. Решить этот вопрос можно при помощи установки греющего кабеля для водопровода: с этой процедурой без особых трудностей справится даже начинающий электрик.

Установка греющего кабеля — это эффективное решение проблемы замерзания водопровода в зимнее время

Как работает греющий кабель для водопровода?

Степень необходимости прокладки кабеля подогрева водопровода желательно предусматривать заранее. Не стоит устраивать уже смонтированной водопроводной системе «проверку на прочность»: дожидаться первых сильных морозов, и только после этого принимать решение об обогреве трубы. Своевременная процедура утепления сэкономит и денежные, и временные ресурсы.

Принцип работы кабеля для подогрева водопровода прост: саморегулирующийся провод укладывается в участке трубопровода или по всей его длине, затем подключается к электрической сети. Вследствие этого и происходит обогрев нужной площади. Способов монтажа существует всего два – шнур может крепиться снаружи или изнутри трубы.

Подключение электропровода к сети стоит производить тогда, когда температура воздуха в регионе приближается к 0 градусов. Нет необходимости ждать заморозков: если вода в системе застынет, для её размораживания потребуется некоторое время. Всё это время напор в трубопроводе будет понижен, что нежелательно. А полностью замороженный водопровод без утепления не только некомфортен с бытовой точки зрения, но и вполне может привести к аварийной ситуации. Трубы деформируются под действием льда, их стенки подвергаются разрыву. Это может произойти и со стальными, и с новомодными пластиковыми изделиями. Трубы с подогревом для наружного водопровода находятся под защитой на протяжении всего года.

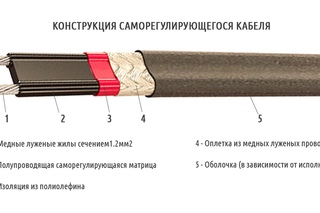

Любой обогревающий шнур представляет собой электропровод с определенным показателем электрического сопротивления. Изделия для обогрева труб имеют несколько или одну нагревательную жилу, покрытую защитным изоляционным слоем.

Греющий кабель состоит из одной или нескольких жил, покрытых изоляционным слоем

Важно! Степень изоляции определяет качество кабеля греющего саморегулирующегося для водопровода, ведь системе придется работать в достаточно сложных условиях при постоянном электрическом напряжении от сети.

Выбор саморегулирующего греющего кабель для водопровода

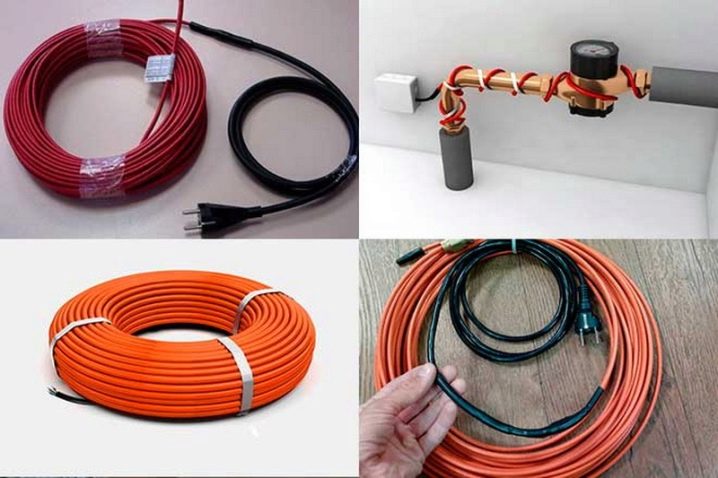

В продаже существует масса готовых изделий для обогрева труб, имеющих различные технические характеристики.

Выбор нагревающего кабеля для водопровода будет зависеть от показателей, касающихся самой системы:

• диаметр используемой водопроводной трубы;
• материал, из которого изготовлена труба;
• толщина слоя теплоизоляции;
• примерный расчет теплопотерь.

Данные параметры будут влиять на мощность обогревающего кабеля для водопровода и наличие в нем дополнительных элементов. При покупке готового подогревающего кабеля для водопровода необходимо обращать внимание на следующие характеристики:

1. Мощность.
2. Наличие или отсутствие термостата.
3. Номинальное напряжение.
4. Длина самонагревающегося кабеля для водопровода в бухте.
5. Показатель максимальной рабочей температуры (оптимальный — 65 градусов).

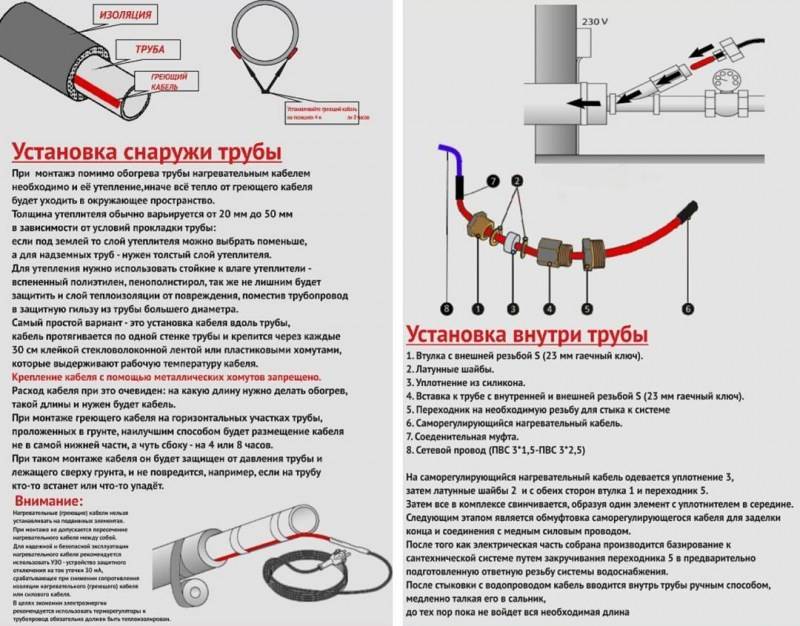

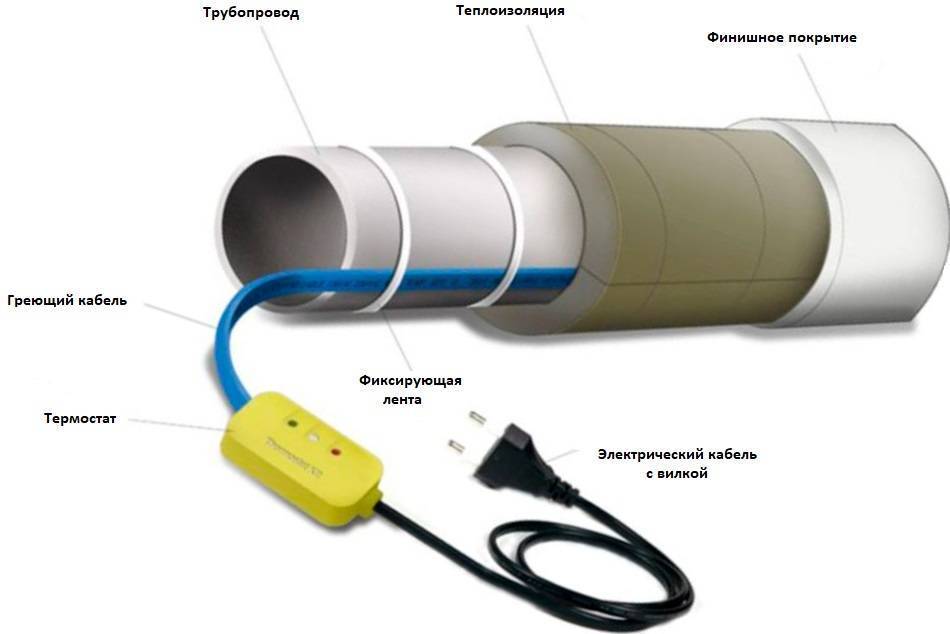

Монтаж греющего кабеля для водопровода: метод утепления снаружи

Перед началом монтажных работ необходимо внимательно проверить целостность изоляции на протяжении всей длины самогреющего кабеля для водопровода.

Если были обнаружены трещины, заломы и другие нарушения изоляционного слоя, установка подогрева не допускается.

Кабель, произведенный в промышленных условиях, не нуждается в сборке, его нужно просто закрепить на трубопроводе

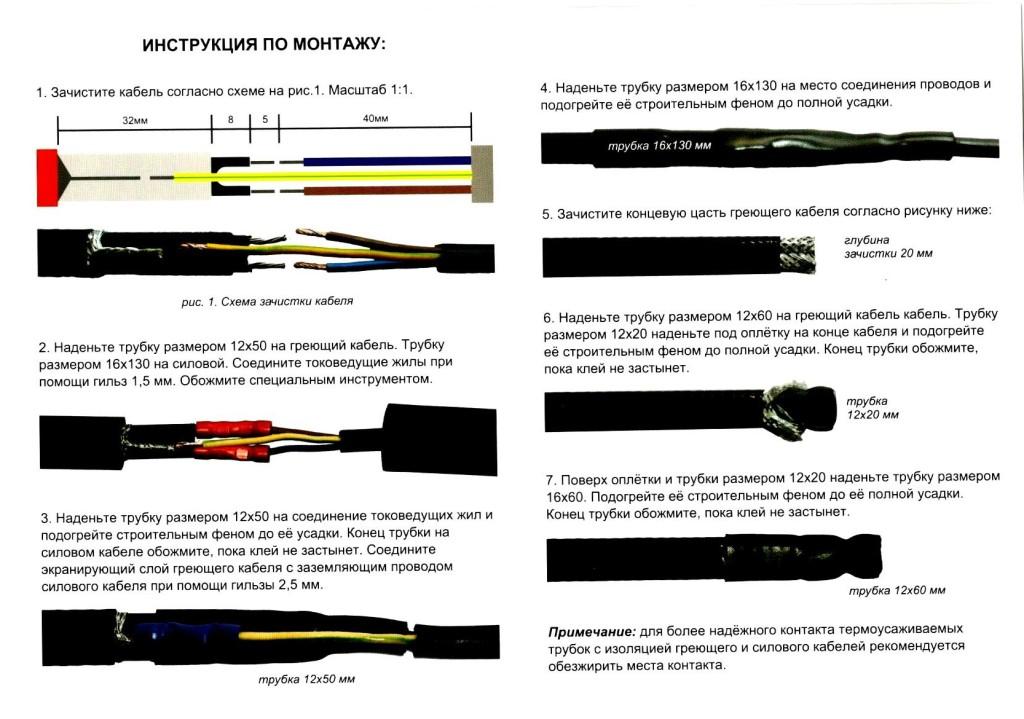

Важно! Наиболее серьезным мероприятием в процессе подготовки шнура к монтажу является коммутация нагревательной части электропровода с «холодным» проводом.

Иногда коммутация предусматривается производителем, но, если к установке готовится самодельный электрический провод, производить ее придется своими руками. Каждая модель кабеля для нагрева водопроводных труб предусматривает специфический тип соединения, который рассматривается в прилагающейся при покупке инструкции. Основная задача данной операции – создание эффективного электрического контакта, который также будет надежно заизолирован.

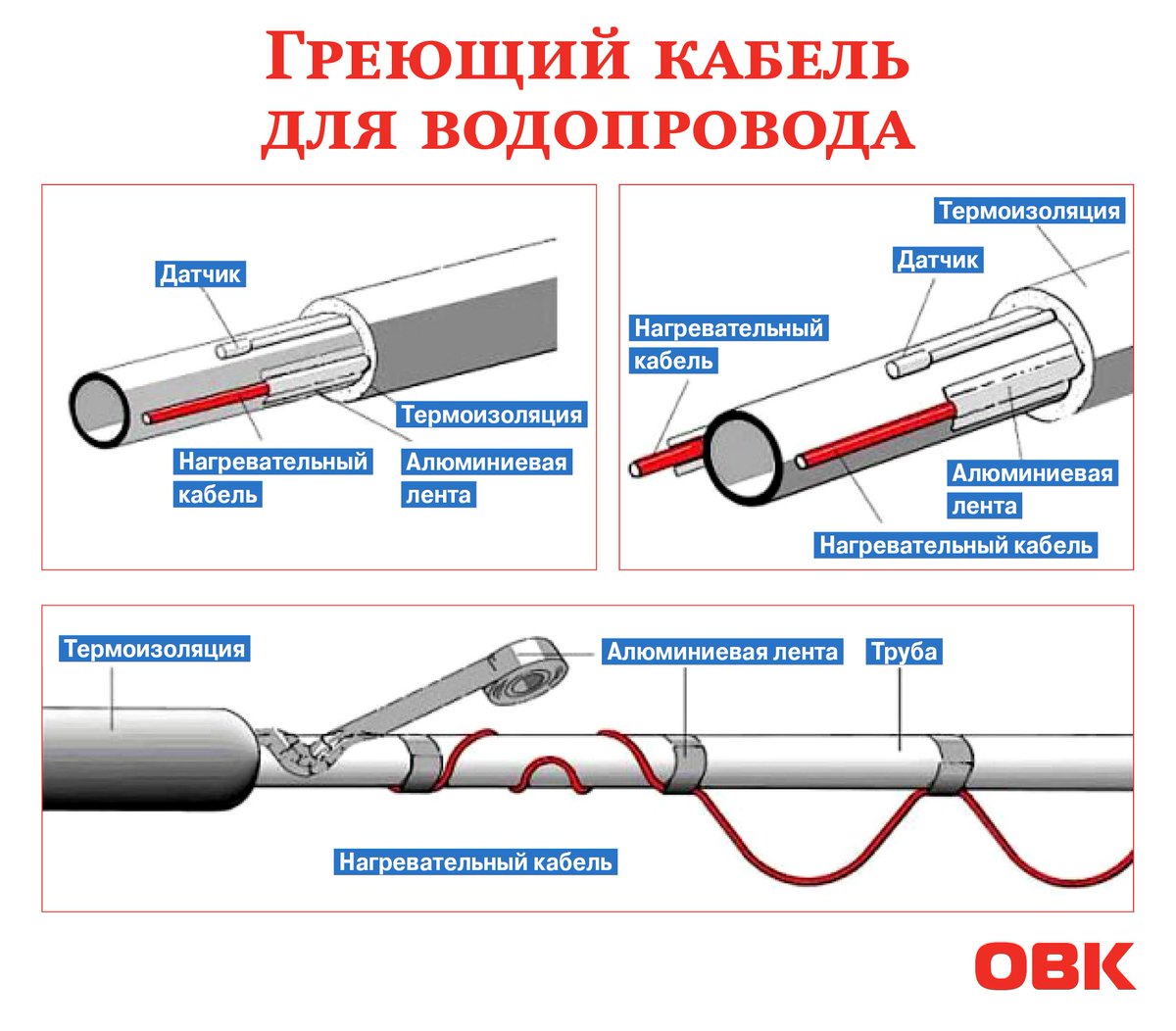

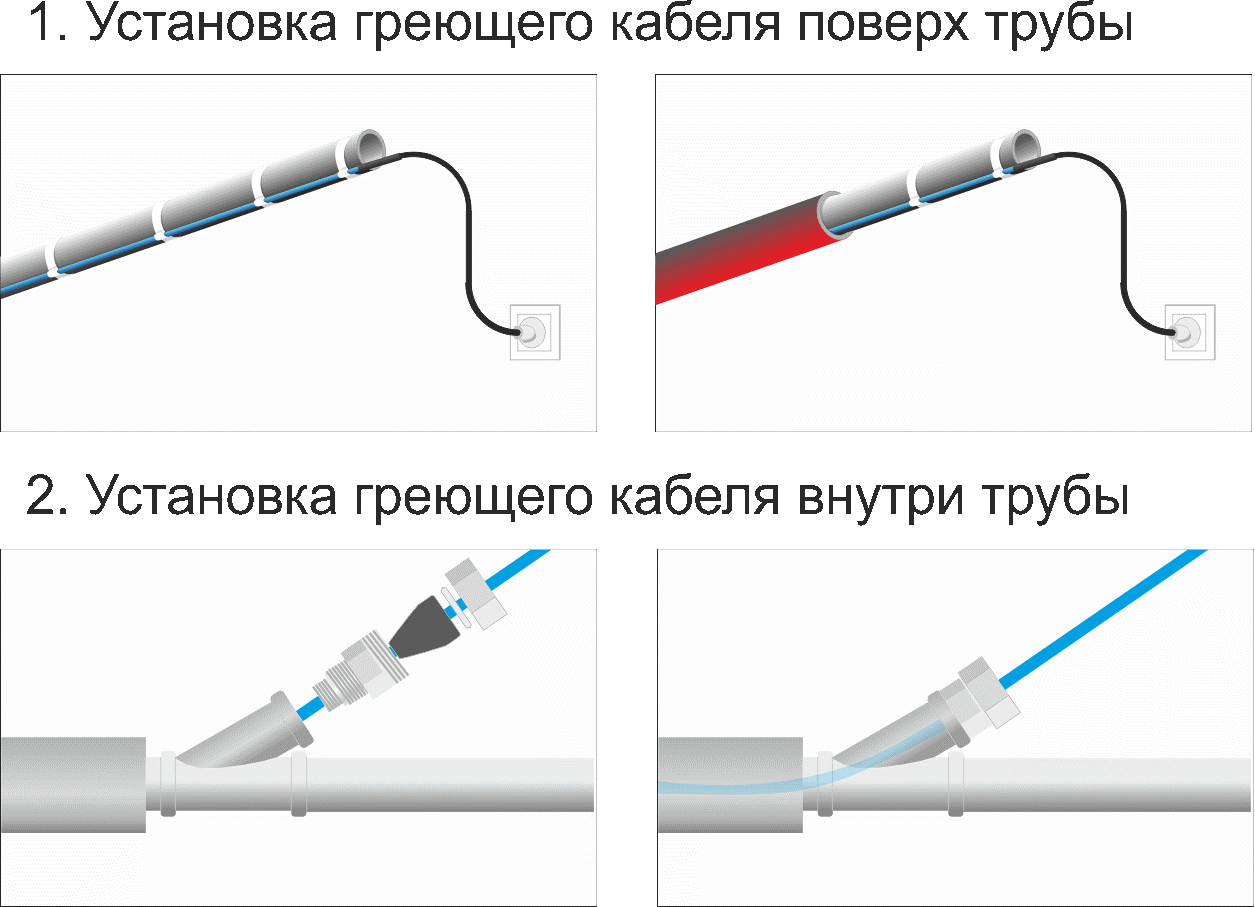

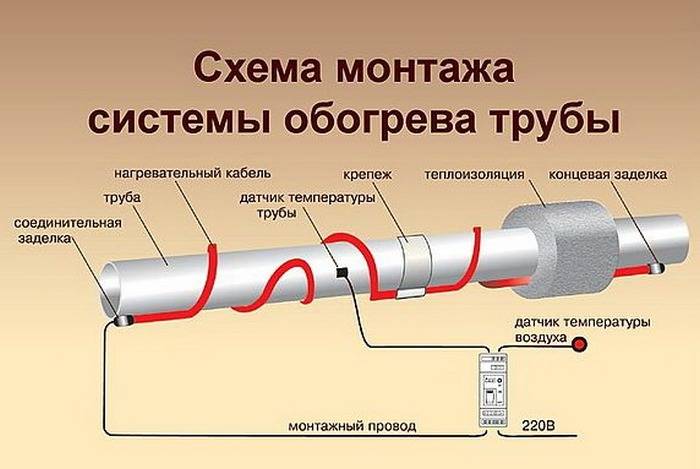

Основополагающие принципы монтажа кабеля для обогрева водопроводных труб снаружи:

1. Стандартное расположение провода – в одну линию вдоль всей длины трубы. Причем к местоположению нагревательного элемента будут ставиться определенные требования. Например, на верхней стороне трубы провод находиться не может. Связано это с предохранением провода от возможного механического повреждения от падения различных предметов сверху или продавливания почвы. Также учитывается то, что замерзание жидкости обычно начинается с нижней части трубы, поэтому этот участок и требует максимального обогрева.
2. Количество проводов для утепления труб может варьироваться в зависимости от индивидуальных требований. Если один наружный электропровод не дает достаточной мощности обогрева, возможен запуск нескольких нагревательных трасс. Их количество может доходить до 4.
3. Есть и другой метод эффективного обогрева системы труб одним проводом. Шнур может проходить не по прямой линии, а укладываться на поверхность трубы по спирали. Иными словами, нагревательный кабель для водопровода просто обвивает трубопровод с соблюдением определенного шага. Этот вариант экономичен, но не всегда есть возможность воплотить его в жизнь. Если в канаве недостаточно места для того, чтобы пропустить всю бухту кабеля для обогрева труб, необходимо оставить припуски-петли для последующего оборачивания.
4. На поверхности полимерных труб подогревающий провод фиксируется с помощью алюминиевого скотча. Этот материал позволяет создать надежное крепление, а также способствует максимальной теплопередаче от нагревательной трассы к трубопроводу. Провод необходимо закрепить по всей длине, а на наиболее проблемных может использовать алюминиевая фольга для лучшей передачи тепла.

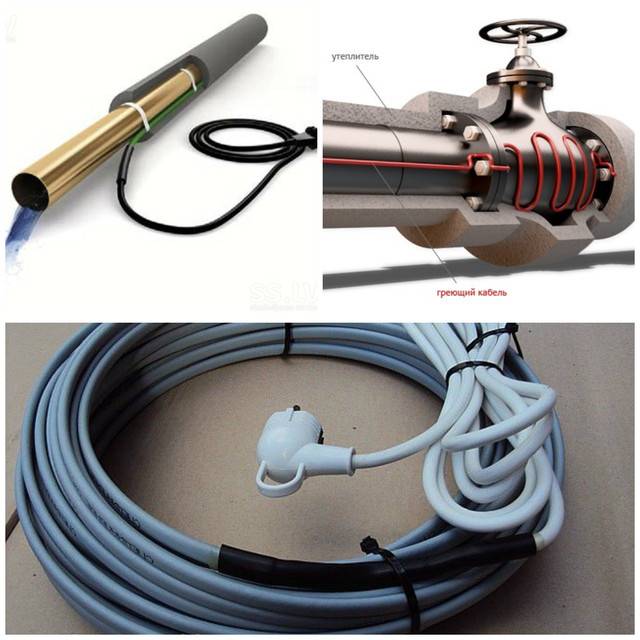

5. Если речь идет об установке теплого кабеля для металлического водопровода, фиксация производится кольцевым способом при помощи термостойкой клейкой ленты или пластикового кабельного бандажа. Шаг между местами прикрепления будет составлять не более 300 мм.
6. Специфические условия имеет установка кабеля для утепления водопроводных труб на поворотах системы. Провод должен располагаться как можно ближе к радиусу внешнего отвода. В местах соединения трубопровода с металлическими крепежными элементами проводится дополнительная петля провода возле крепления. Припуски шнура оставляются также в местах расположения массивных фасонных элементов трубопровода: задвижек, фланцев или кранов.

Кабель, оснащенный термодатчиком, позволит контролировать расход электроэнергии

Полезный совет! Саморегулирующийся кабель ассоциируется у потребителей с более экономичным решением, так как расходы электроэнергии в теории находятся под контролем. Но, как показывает практика, саморегулирующийся нагревательный кабель для утепления водопровода нередко работает в одном и том же режиме независимо от температуры воздуха. Поэтому для полной уверенности в отсутствии лишних энергозатрат рекомендуется установить специальный термодатчик.

Правильное расположение термодатчика влияет на степень контроля затрат. Датчик температур не может располагаться вблизи кабеля для обогрева водопроводных труб, иначе его показатели будут некорректными. Обычно датчик располагают на самом холодном месте водопровода, а именно – ближе к верхней части трубы.

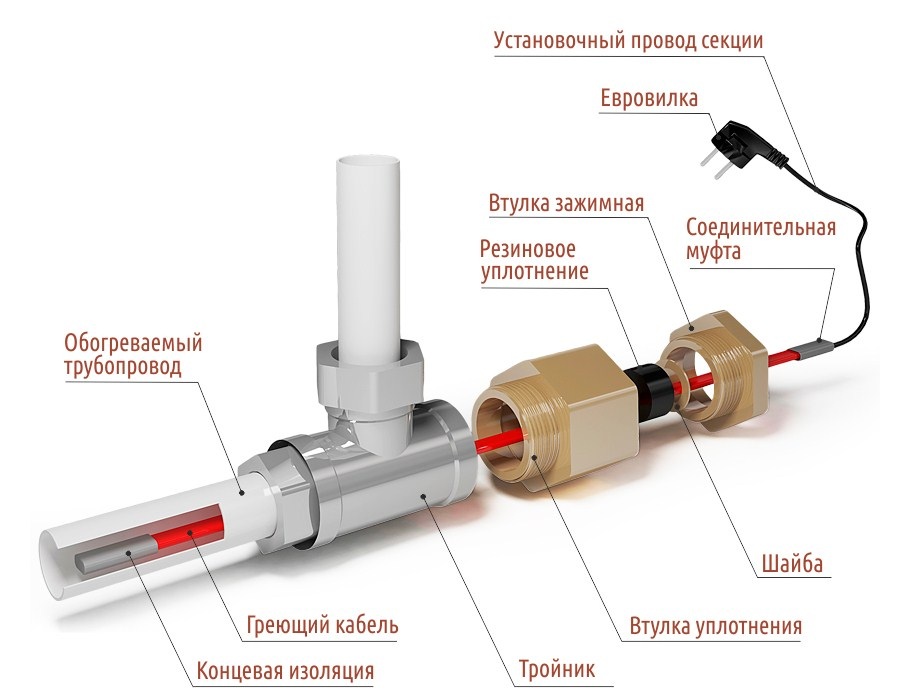

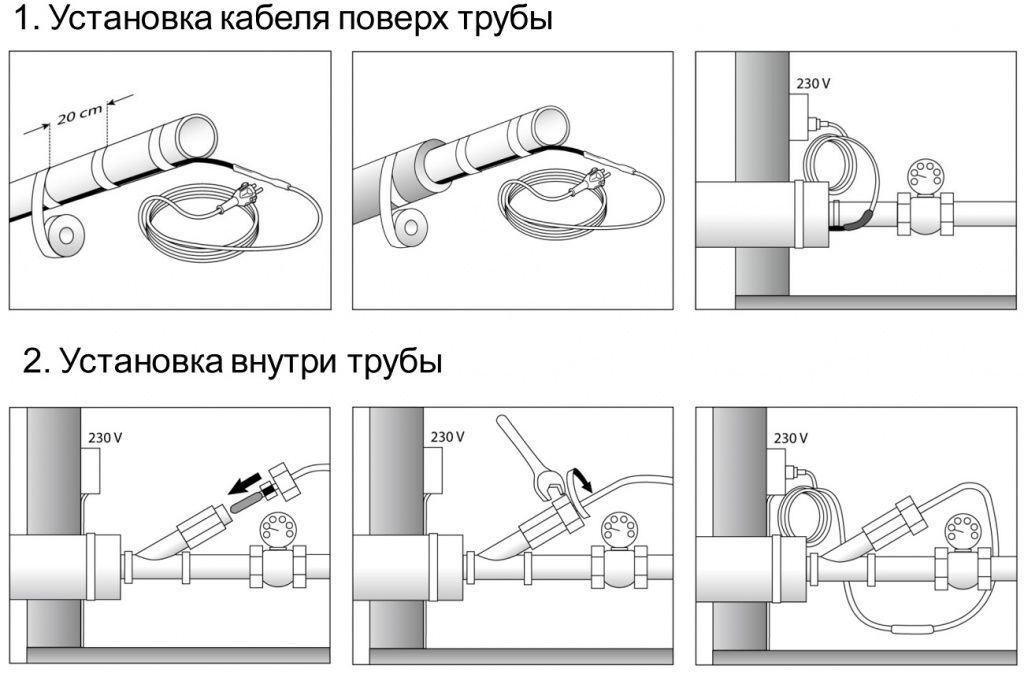

Установка обогрева водопроводных труб кабелем изнутри

Провод, расположенный внутри водопровода, более эффективен в действии, но его монтаж всегда сопровождается определенными трудностями. Этот метод предпочитают тогда, когда установка наружного кабеля для обогрева водопроводной трубы невозможна из-за прохождения системы через бетонные кольца или перекрытия.

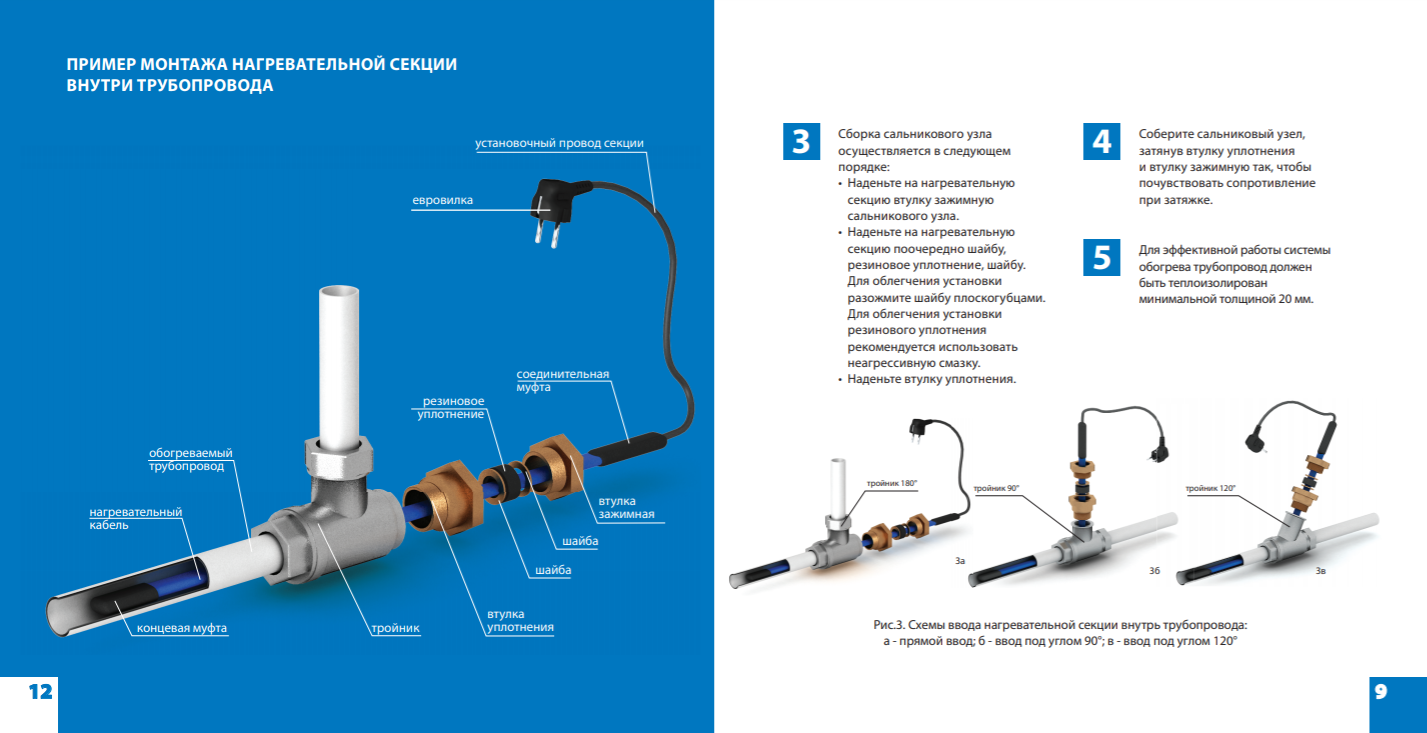

Установка внутреннего кабеля для обогрева водопроводной трубы производится с помощью конструкции, предназначенной именно для утепления труб изнутри. У этого изделия более прочная изоляция, а в комплект к нему входят резьбовые втулки и шайбы с конусными или цилиндрическими уплотнителями.

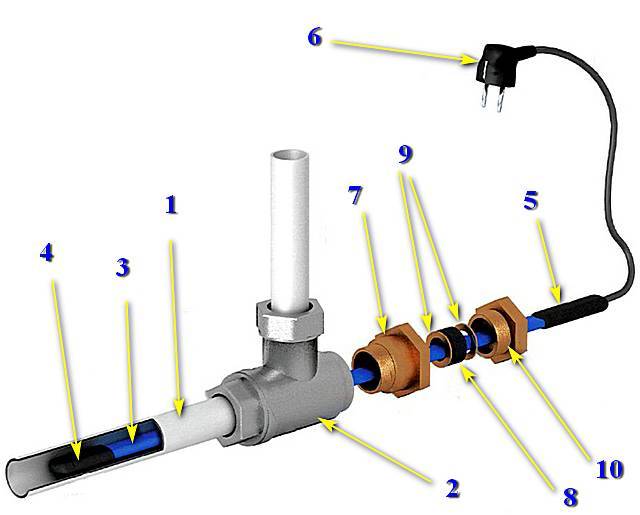

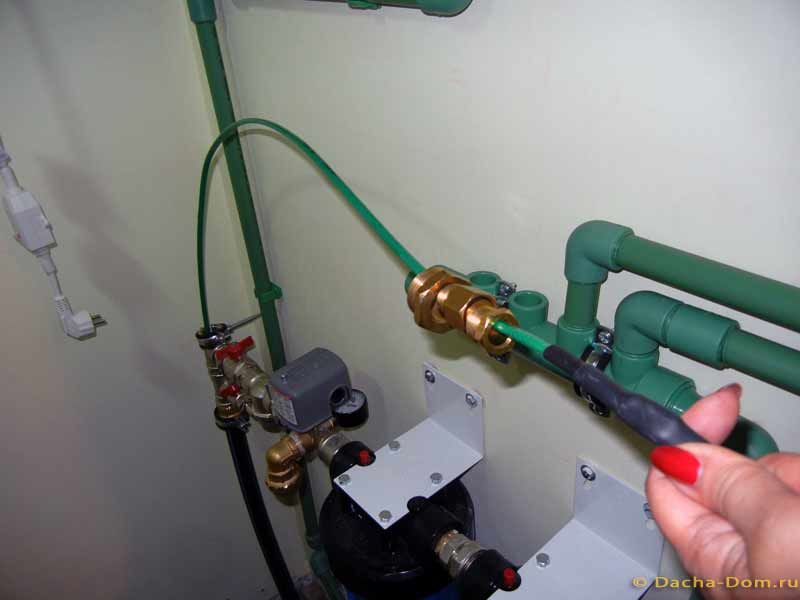

Монтаж обогревающего кабеля для водопровода внутри трубы производится следующим образом:

1. Все дополнительные приборы надеваются на внутренний шнур в соответствующей последовательности, и только после этого осуществляется коммутация нагревательного элемента с «холодным» проводом.
2. В участке входа провода в полость трубы устанавливается тройник. В тройник вкручивается уплотняющая втулка.
3. Греющий кабель для водопровода располагается внутри трубы на необходимую длину. Внутренний электропровод способен обогреть только прямые участки трубопровода, исключение – незначительные изгибы конструкции, в которых наличие провода не будет препятствовать прохождению жидкости. Проводка нагревательного кабеля для водопровода внутри трубы в месте расположения вентилей, кранов или задвижек запрещена: резьбовое соединение может повредить целостность слоя изоляции.
4. После введения кабеля для обогрева водопроводной трубы сальниковый узел подвергается скручиванию и обжатию. Это необходимо для исключения возможности разгерметизации внутри водопроводной системы.

Перед тем, как принять решение о проводке электропровода внутри водопровода, необходимо убедиться в том, что материал изготовления провода соответствует санитарным нормам для питьевой воды. Обогрев водопровода изнутри кабелем возможен только при условии диаметра конструкции, превышающем 20 мм. В противном случае напор внутри системы будет ниже оптимального.

Греющий кабель также может располагаться и внутри трубы, но для такой установки понадобится шнур с влагостойкой изоляцией

Можно ли сделать греющий кабель для водопровода своими руками?

В том случае, если стоимость провода для обогрева водопроводных труб не приемлема для вашего бюджета, аналог покупного кабеля можно сделать своими руками. Для удачного результата необходимо иметь хотя бы поверхностный опыт работы с электрическим оборудованием.

Самый проверенный способ – создание самодельного греющего кабеля для водопровода из силового телефонного кабеля. Данный провод использовался для оптимизации полевой связи, он имеет маркировку П-274М. Именно эту модель применяют из-за наличия требуемой степени изоляции и достаточной жесткости. Телефонный жгут может использоваться даже как внутренний подогревающий провод. Правда, саморегулирующий  шнур сделать таким способом не получится.

Важно! Данный метод обогрева водопроводных труб кабелем своими руками предполагает оптимальную герметизацию входа провода в трубу. Герметичный заход можно организовать с помощью фланца от гибкой трубы для подвода. Можно также залить штуцер с проведенным проводом эпоксидной смолой, после чего затянуть соединение гайкой.

Если планируется обогрев водопровода не внутри трубы, а снаружи, то телефонный кабель расплетать не требуется. Соединять его следует в противоположной стороне участка, требующем утепления. Крепление на внутренней части трубопроводной конструкции осуществляется с помощью алюминиевой фольги и скотча. Трубопровод дополнительно утепляется термоизоляцией. Таким способом можно создать условия для подогрева не только водопровода, но и канализации. Однако, следует помнить, что сила тока не может достигать более 9А.

Наличие греющих кабелей для водопровода – неоспоримое преимущество, особенно для систем, пролегающих в холодных регионах. Однако, такой метод утепления и не является необходимостью. Если есть возможность обойтись без нагревательных кабелей для водопровода, то лучше поступить именно таким образом. Копка траншеи на достаточную глубину и хорошая термоизоляция должны решить проблему замерзания и без сложных манипуляций с электрическими проводами.

Как проверить греющий кабель для обогрева труб

Проверка греющего кабеля для труб должна начинаться с определения типа греющего кабеля.

• Резистивный
• Саморегулирующийся

Если это резистивный греющий кабель, то у него есть определенные электрические характеристики: Мощность, напряжение, омическое сопротивление. Для определения исправен ли греющий кабель необходимо замерить омическое сопротивление. Результат должен соответствовать паспортным данным  с допустимой погрешностью.

Если это саморегулирующийся кабель, то проверить его можно включением питания, после подключения кабеля к питающему проводу с вилкой. Греет или нет. Также можно измерить ток и сравнить с тем значением, которое должно быть, для кабеля такой мощности и длины.

Если остались вопросы, звоните или пишите. Контактные данные внизу страницы.

Защита труб от замерзания — кабель обогрева

Саморегулирующийся нагревательный кабель, нарезанный по длине.

Если вы ищете «тепловую ленту» для защиты ваших труб, вы можете постоянно сталкиваться с неподходящим продуктом для защиты от замерзания. Правильный термин — кабель обогрева, но мы знаем, что вы ищете, когда обращаетесь к нам за помощью.

Кабель обогревателя поставляется в двух различных исполнениях; постоянная мощность и саморегулирование. Вам нужен саморегулирующийся обогреватель, и он поставляется в виде предварительно обрезанных кабелей с концевой заглушкой или отрезанных по длине, для которых требуется подключение к сети и комплект торцевых уплотнений.Если вы не уверены, позвоните нам, и мы поможем выбрать правильную систему обогрева для вашей области применения.

Наши саморегулирующиеся кабели обогрева защищены луженой медной оплеткой и полиолефиновой внешней оболочкой, обеспечивающей заземление и дополнительную механическую защиту кабеля. Дополнительная внешняя оболочка из фторполимера доступна, если требуется дополнительная защита от окружающей среды.

Электрообогрев , нагревательная лента или поверхностный обогрев , представляет собой систему, используемую для поддержания или повышения температуры труб и сосудов.Электрообогрев представляет собой электрический нагревательный элемент, который находится в физическом контакте по всей длине трубы. Затем труба должна быть покрыта теплоизоляцией, чтобы сохранить потери тепла из трубы.

Технические характеристики

• Температура непрерывного обслуживания: максимум 150°F (66°C)
• Температура кратковременного воздействия: максимум 185°F (85°C); -20°F (-29°C) минимум
• 3, 5, 8 или 10 Вт/фут (10, 16, 26 или 33 Вт/м)
• Напряжение питания: 110–120 В переменного тока или 208–277 В переменного тока
• Влаго-, химически- и огнестойкий
• Провода шины 16AWG
• Сопротивление оплетки:
  • Луженая медь: 0.003 Ом/фут (0,009 Ом/м)
  • Нержавеющая сталь: 0,125 Ом/фут (0,410 Ом/м)
• Т-рейтинг**
  • -T6: 3, 5 и 8 Вт/фут (10, 16 и 26 Вт/м)
  • -T5: 10 Вт/фут (33 Вт/м)

** Коды Т-класса электрооборудования определяют максимальную температуру поверхности, которой может достичь оборудование. Он используется во взрывоопасных (классифицированных) зонах.

Опции внешнего слоя

Тип продукта	Описание	Размеры	Вес бочки на 500-футовую (152 м) катушку	Назначение
SLCAB-B	Луженая медно-металлическая оплетка	0.2″ x 0,4″ (6 мм x 11 мм)	40 фунтов (18 кг)	Обычные применения
SLCAB-BP	Металлическая оплетка из луженой меди с внешней оболочкой из термопластичного эластомера	0,3″ x 0,6″ (7 мм x 15 мм)	48 фунтов (22 кг)	Для использования в слабых химических средах (например, слабых кислотах)
SLCAB-BF	Луженая медно-металлическая оплетка с фторполимерной оболочкой	0. 3″ x 0,6″ (7 мм x 15 мм)	48 фунтов (22 кг)	Для использования в сильных химических средах (например, сильных кислотах)
SLCAB-SS	Металлическая оплетка из нержавеющей стали	0,2″ x 0,4″ (6 мм x 11 мм)	40 фунтов (18 кг)	Более устойчив к ржавчине и коррозии, чем SL-B

Максимальная длина цепи в футах на типоразмер автоматического выключателя

Тип нагревательного кабеля	Размер автоматического выключателя	Температура запуска
		50oF (10oC)	0°F (-20°C)	-20°F (-29°C)
SLCAB3120	15 А 20 А 30 А	300 – –	200 270 330	180 230 330
SLCAB3240	15 А 20 А 30 А	660 – –	410 560 660	360 480 660
SLCAB5120	15 А 20 А 30 А	230 270 –	150 200 270	130 175 260
SLCAB5240	15 А 20 А 30 А	460 540 –	300 400 540	260 345 520
SLCAB8120	15 А 20 А 30 А 40 А	150 200 210 –	95 125 190 210	85 100 170 210
SLCAB8240	15 А 20 А 30 А 40 А	295 390 420 –	195 250 375 420	170 225 340 420
SLCAB10120	15 А 20 А 30 А 40 А	115 150 180 –	70 95 145 180	60 85 120 165
SLCAB10240	15 А 20 А 30 А 40 А	230 305 360 –	150 200 300 360	130 175 260 360

Примечание. Особое внимание следует уделить автоматическому выключателю из-за высоких начальных пусковых токов.

Frost King Греющий кабель для водопроводных труб — длина 12 футов

Frost King Греющий кабель для водопроводных труб — длина 12 футов | QC Supply

Магазин будет работать некорректно в случае, если куки отключены.

Аккаунт вашей компании заблокирован, и вы не можете размещать заказы. Если у вас есть вопросы, пожалуйста, свяжитесь с администратором вашей компании.

Пожалуйста, обновите эту страницу, чтобы вам было удобнее.

Top

Стопорная труба и клапан замерзают этой зимой с помощью нагревательного кабеля Frost King длиной 12 футов для водопроводных труб.Благодаря встроенному термостату он автоматически предохранит ваши водопроводные трубы от замерзания и работает при температурах до -38 ° F. Предварительно собран и готов к установке. Подходит для использования на пластиковых и металлических трубах, заполненных водой.

Просто проложите кабель прямо вдоль трубы и клапанов в соответствии с прилагаемой инструкцией, закрепите лентой (не маскирующей) и изоляцией, затем подключите к электрической розетке с защитой от замыкания на землю.

Особенности/Преимущества

• Поддерживает температуру воды до -38°F
• Предварительно собранный, готовый к установке
• Со световым индикатором питания в вилке, чтобы убедиться, что в системе есть питание
• С энергосберегающим термостатом
• Устанавливайте с уверенностью, что он будет работать долгие годы без обслуживания
• Все компоненты изготовлены из высококачественных материалов и проходят испытания в критических точках производственного процесса
• Для металлических и пластиковых труб

QC Деталь №	Изготовитель Деталь №	Длина	Вольт	Вт/фут
121227	Вольт	Вт/фут	HC3	3′	120 В	7 Вт/фут
121228	HC6	6′	120 В	7 Вт/фут
121229	HC9	9′	120 В	7 Вт/фут
121230	ХК12	12′	120 В	7 Вт/фут
121231	HC18	18′	120 В	7 Вт/фут
121232	ХК24	24′	120 В	7 Вт/фут
121233	ХК30	30′	120 В	7 Вт/фут

Простота установки: Не требует специальной проводки или сборки. Просто проложите кабель прямо вдоль трубы и клапанов в соответствии с прилагаемой инструкцией, закрепите лентой, изолируйте и подключите к электрической розетке с защитой от замыкания на землю.

Сколько кабеля вам понадобится? Поставляется со стандартным шагом 3 фута (до 30 футов), поэтому вам необходимо знать два основных параметра, чтобы выбрать правильный комплект: длину участка трубы, включая вентили, которые необходимо обогревать, и диаметр трубы. Для трубы диаметром 3/4 дюйма или меньше скруглите длину трубы до ближайшего шага в 3 фута.Таким образом, для 7 футов трубы потребуется 6-футовый кабель; Для трубы длиной 11 футов потребуется кабель длиной 9 футов.

Руководство по выбору кабеля
диаметр	Длина трубы
3 «	4-5 ‘	6′	9-8 ‘	9′	10-11 ‘	12 ‘	13-14′	13-14 ‘	15′	16-17 ‘	18′	19-20 ‘	21-23′	24 «	25-27 ‘	28-29	30 футов
3/8″-3/4″	1 HC3	1 HC3	1 HC6	1 HC6	1 HC9	1 HC9	1 HC12	1 HC12	1 HC18	1 HC18	1 HC18	1 HC18	2* УВ 12	1 HC24	1 HC24	2* HC18	1 HC30
1″-1 1/2″	1 HC3	2* НС3	1 HC6	2* [1] HC6 [1] HC6	1 Н9	2* HC9	1 HC12	2* [1] НС12 [1] НС12	1 HC18	2* HC18	1 HC18	2* [1] НС18 [1] НС18	2* HC12	1 HC24	2* [1] НС12 [1] НС12	2* HC18	1 HC30

• Для труб диаметром 3/4″-1 1/2″ длина трубы должна максимально соответствовать длине кабеля.
• Для труб нечетной длины используйте два троса, общая длина которых не более чем на 3 фута превышает длину участка трубы.
• *Начинайте кабели с противоположных концов трубы и прокладывайте вдоль противоположных сторон с перекрытием по центру.

Показать больше +

Вопросы и ответы

В: Можно ли безопасно пропустить этот кабель через стойки в стене? Есть ли риск слишком сильного нагрева изделия и воспламенения шпилек?

A: См. прилагаемую инструкцию. Его нельзя устанавливать на стены.

Показать ответ +

Задать вопрос

Задайте вопрос по этому продукту:

Отзывы

Напишите свой отзыв

Пользовались ли вы этим продуктом?

Написать отзыв

Как установить обогреватель | Установка обогревателя

Как работает кабель обогрева?

Полный обзор систем обогрева можно найти в этом блоге.

Обогреватель использует электричество и изоляцию для поддержания температуры труб или других емкостей, заменяя любое тепло, теряемое из-за внешних температур. Система электрообогрева защищает трубы и резервуары, поддерживая при этом идеальную температуру, чтобы гарантировать, что вам никогда не придется жертвовать эффективностью ради потери тепла.

Powertrace от Powerblanket предлагает саморегулирующиеся системы электрообогрева, в которых используется температурно-зависимый резистивный элемент, расположенный между двумя параллельными проводниками, которые автоматически ограничивают выходную мощность в зависимости от поверхности, к которой он прикреплен. Когда температура поверхности повышается, мощность теплотрассы уменьшается, и наоборот.Эта технология предотвращает перегрев и повреждение защищаемых процессов.

Основными областями применения обогревателей являются защита от замерзания и поддержание температуры. Расширение или замерзание воды и других жидкостей представляет угрозу безопасности, а также может нанести ущерб оборудованию и рабочим. Правильный нагрев жидкостей в определенном диапазоне температур позволяет экономично транспортировать жидкости, максимально повышая эффективность и упрощая процессы.



Как выглядит готовая система электрообогрева?

Посмотрите на диаграмму ниже, чтобы увидеть, что влечет за собой завершенная система электрообогрева.Система электрообогрева включает:

• Кабели электрообогрева (саморегулирующиеся нагревательные кабели, кабели постоянной мощности или кабели ограничения мощности), применяемые к трубопроводам и резервуарам, часто защищенные стекловолокном или алюминием
• Панель управления или термостат
• Коробка подключения питания для подключения питания от выключателя
• Датчик температуры окружающей среды
• Изоляционная оболочка
• Световые индикаторы для контроля выхода
• Кабельная муфта



Как установить обогреватель?

Несмотря на то, что эти советы и инструкции относятся к стандартной установке системы обогрева, обратитесь к инструкции производителя за инструкциями по установке конкретного продукта.



Подготовка к установке

Перед установкой любого электрообогрева важно, чтобы пользователь проверил следующее: во-первых, убедитесь, что вы выбрали правильный обогреватель и аксессуары в отношении расчета тепловых потерь, максимально допустимых рабочих температур и температуры окружающей среды, класса, и длина. Затем убедитесь, что все трубопроводы установлены правильно, находятся в надлежащем рабочем состоянии и прошли испытания под давлением.

Пройдитесь по длине системы трубопроводов, чтобы определить маршрут нагревательных кабелей.Поверхности, к которым будет крепиться обогреватель, должны быть свободны от грязи, ржавчины и любых острых краев или предметов. Удалите старую нагревательную ленту и любые другие горючие материалы.

Вам понадобятся кусачки и измеритель сопротивления изоляции с минимальным испытательным напряжением 500 В постоянного тока и максимальным испытательным напряжением 2500 В постоянного тока.

Позаботьтесь о том, чтобы определить максимальную длину кабельной цепи, допустимую для вашей конкретной системы. Мы будем рады помочь вам в этом, поэтому позвоните нам или ознакомьтесь с одной из этих таблиц, чтобы рассчитать общую длину нагревательного кабеля.

После того, как вы убедились, что кабель электрообогрева соответствует типу и мощности, проверьте кабель на наличие повреждений и электрическую целостность с помощью мегомметра (дополнительные сведения см. в прилагаемых инструкциях).

Нагревательный кабель можно обрезать до нужной пользователю длины. Затем кабель электрообогрева объединяется с комплектами для заделки и сращивания, комплектами тройников, концевыми уплотнениями и другими аксессуарами для завершения системы.



Установка

Затем протяните кабель вдоль трубы, которую необходимо проследить.Свободно сверните кабель, удерживая его рядом с трубой. Это обеспечит необходимое количество кабеля и учет всех компонентов, колен, петель и креплений. Оставьте излишки кабеля (рекомендуется 12-18 дюймов на разъем) для сращивания, подключения питания или любого обслуживания в будущем. Любые корректировки длины цепи потребуют повторного подтверждения из-за изменения выходной мощности, поэтому обязательно обрежьте ее до нужной длины. Для лучшего распределения тепла на пластиковых трубах сначала нанесите алюминиевую ленту на места, где будут прокладываться кабели.

Начните прикреплять кабель электрообогрева к трубе на нижней половине трубы под углом 45° (если смотреть на трубу прямо, прикрепите один кабель на 4 часа, а при использовании дополнительного кабеля — на 8 часов). Часы). Прикрепите кабель с помощью термоленты или изоленты из стекловолокна через каждые 6 дюймов до 1 фута назад по направлению к источнику питания.

Дополнительный нагревательный кабель требуется для любых фланцев, клапанов и т. д. Рекомендации по установке для прокладки кабеля вокруг фланца, клапанов или опор см. в инструкциях по монтажу кабеля обогрева и проектах для получения наиболее точных сведений и информации для конкретной задачи.

Системами электрообогрева можно управлять с помощью простого термостата или датчика температуры, такого как терморезистор, который обеспечивает обратную связь с более распространенным ПИД- или ПЛК-контроллером. Эти системы будут контролировать и регулировать температуру обогревателя. Кроме того, большинство из них оснащены различными типами мониторов, чтобы помочь пользователю наблюдать за выходной мощностью.

Перед обрезанием кабеля электрообогрева убедитесь, что он полностью присоединен и что для соединений и заделки предусмотрены соответствующие допуски, как правило, не менее 1 фута.После того, как нагревательный кабель будет отрезан и установлен на трубе или резервуаре, тщательно следуйте инструкциям производителя по подключению. Убедитесь, что оплетка из луженой меди отделена от двух шин и что эти шины надежно закреплены в соответствующих точках подключения.

Надлежащая изоляция, покрывающая кабели обогрева и термостат, является важной характеристикой, о которой нельзя забывать. Кроме того, критически важно поддерживать целостность и общее благополучие изолированной системы.Прочтите эту статью, в которой упоминаются опасности нарушения изоляции. Перед установкой изоляции визуально проверьте, что все кабели, сращивания и силовые соединения находятся в рабочем состоянии и не имеют механических повреждений.

Как подключить кабель обогревателя?

Перед началом подключения проверьте целостность кабеля электрообогрева с помощью мегомметра с напряжением не менее 500 В постоянного тока. Для этого подключите положительный вывод мегомметра к жилам шины кабеля, а отрицательный вывод мегомметра к оплетке кабеля.Опять же, обратитесь к конкретным системным требованиям. Прежде чем выполнять какие-либо силовые подключения, сначала выполните торцевые и стыковые соединения.

Тепловой кабель можно подключать к 120 В, 208 В, 240 В или 277 В переменного тока и к выключателю любого размера.



Остались вопросы?

Системы электрообогрева

являются эффективным решением для защиты от замерзания и контроля температуры. Если у вас все еще есть вопросы относительно вашей новой системы обогрева или вы хотите получить более подробные инструкции, свяжитесь с нами по телефону (844) 260 8891 или [email protected].Наша команда дизайнеров проведет вас через наши индивидуальные решения для отопления, которые оптимизируют производительность вашего продукта и избавят вас от беспокойства.

Должен ли у вас быть соединительный провод на водонагревателе?

Пока у вас есть горячая вода для душа или стирки, вы, вероятно, не часто думаете о водонагревателе. Когда вы узнаете о том, как работает водонагреватель, на самом деле есть ряд довольно интересных компонентов. Одна часть, которая вызывает хорошие обсуждения в мире сантехники, — это соединительный провод.

В этой статье мы объясним назначение соединительного провода и расскажем, стоит ли вам подумать о его добавлении к водонагревателю.

Что такое соединительный провод?

Соединительный провод — это внешняя деталь, которая крепится к водонагревателю. Обычно он имеет два латунных зажима с натянутой между ними толстой медной проволокой. Один хомут надевается на трубу холодной воды, а другой на трубу горячей воды. В то время как соединительный провод не всегда требуется по кодам, эта деталь стоит всего 10 долларов и очень проста в установке, поэтому добавить ее к водонагревателю не составит большого труда.

Преимущества соединительной проволоки

Соединительная проволока является уникальной деталью, которую некоторые сантехники рекомендуют, а некоторые нет. При использовании соединительная проволока может служить двум целям:

1. Замедление коррозии водонагревателя. Соединительный провод может перенаправлять небольшой электрический ток, проходящий через медные трубы, на стальные фитинги водонагревателя. Считается, что этот процесс предотвращает электролиз и коррозию, что может продлить срок службы водонагревателя и предотвратить утечку.Однако, если у вас есть PEX или другие немедные трубы, вам не нужно беспокоиться об этой проблеме.

2. Завершите электрическое заземление. В вашей водопроводной системе в целом требуется заземление металлических труб – обычно у подвода холодной воды. Размещение водонагревателя может создать разрыв между трубами холодной и горячей воды. Таким образом, соединительный провод можно использовать для соединения двух линий и завершения процесса заземления, что может повысить электрическую безопасность в доме.

Требуется ли соединительный провод?

Наличие соединительного провода на водонагревателе зависит от того, где вы живете. Соединительный провод не требуется в соответствии с Национальным электротехническим кодексом, хотя некоторые местные строительные нормы и правила требуют установки этой детали. По всей стране некоторые электрики и строительные инспекторы рекомендуют использовать соединительный кабель, когда фитинги медных труб подключаются к водонагревателю.

Если соединительный провод не требуется в вашем районе, то его установка на водонагреватель зависит от личных предпочтений.Добавление провода не имеет существенных недостатков, и оно потенциально может снизить риск коррозии и обеспечить полное заземление ваших металлических труб.

Еще вопросы по водонагревателям?

Если у вас есть другие вопросы о том, как работает ваш водонагреватель, или если вам нужно починить ваш текущий агрегат, обратитесь к профессионалам Pratt Plumbing.
