Кабель греющий Freezstop Inside 12 м для внутреннего обогрева труб 10 Вт/м
Сопутствующие товары
Описание
Кабель греющий Freezstop Inside 12 м для внутреннего обогрева труб 10 Вт/м предназначен для защиты от замерзания и обогрева трубопроводов, водопроводных кранов, накопительных баков, клапанов.
Область применения саморегулирующегося греющего кабеля Freezstop Inside
Саморегулирующийся кабель для внутреннего обогрева труб Freezstop (12 метров) разработан специально для защиты бытовых трубопроводов от замерзания. Конструкция кабеля позволяет ему самостоятельно менять теплоотдачу в зависимости от условий окружающей среды, что позволяет монтировать его частично на улице, а частично – внутри зданий.
Преимущества греющего кабеля Freezstop Inside
- изготовлен из прочного и качественного фитополимера;
- не ухудшает свойства воды и никак не влияет на её питьевые качества;
- низкое энергопотребление и эффективная система для защиты от перегрева;
- доступная цена
Конструкция секции нагревательной кабельной Freezstop Inside
Нагревательная секция состоит из саморегулирующегося нагревательного кабеля, оснащенного с одной стороны соединительной муфтой и установочным проводом с евровилкой на конце а с другой стороны – концевой муфтой.
Нагревательный кабель состоит из двух параллельных медных проводников, промежуток между которыми заполнен специальным полупроводящим составом (полупроводящая матрица), изменяющим своё сопротивление в зависимости от температуры обогреваемого объекта. В целях электробезопасности и защиты полупроводящая матрица имеет изоляцию из термопластичного эластомера (ТПЭ), поверх которого наложена оплетка из луженой меди и оболочка из фторполимера. Соединительная и концевая муфты изготовлены в заводских условиях, надежны и герметичны.
Принцип действия нагревательного кабеля Freezstop Inside
Выделение тепла происходит в полупроводящей матрице, сопротивление которой зависит от температуры поверхности, что обеспечивает эффект саморегулирования, при повышении температуры сопротивление матрицы возрастает, тепловыделение падает и наоборот .
Комплектация
- Секция нагревательная кабельная с евровилкой

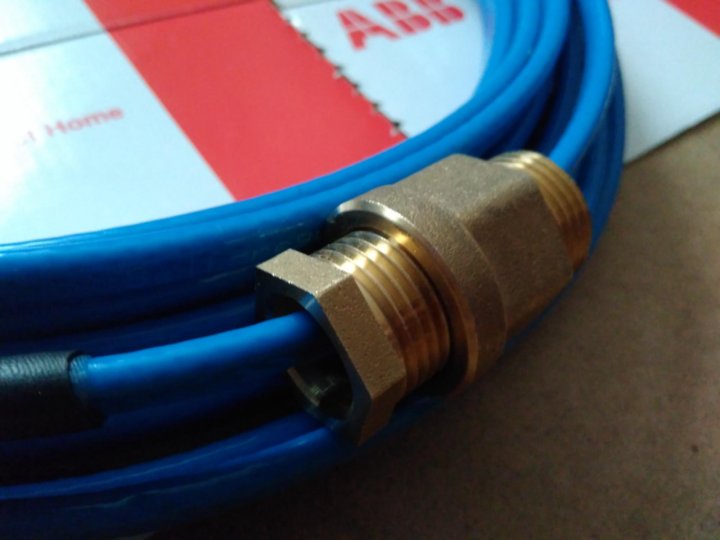

- Сальниковый узел
- Инструкция по монтажу и эксплуатации
- Паспорт изделия
- Упаковочная коробка
Указания по монтажу
- Монтаж нагревательной секции должен осуществляться на заранее подготовленной поверхности.
Поверхность для установки нагревательной секции должна быть очищена от грязи, льда, снега, мусора, ржавчины, быть без каких-либо острых ребер и кромок, капель от сварки, брызг цемента или других веществ, которые могли бы повредить секцию. - Монтаж нагревательной секции производится при отключенном напряжении питания.
- При монтаже и эксплуатации нагревательная секция не должна подвергаться механическим нагрузкам, растягивающим усилиям более 50 Н и скручиванию в продольной плоскости. Не допускается изгибать нагревательную секцию с радиусом изгиба меньше предельно допустимых значений. Нагревательная секция должна изгибаться исключительно перпендикулярно плоскости его жил.
- После монтажа нагревательной секции необходимо проверить отсутствие контакта между токопроводящими жилами и величину сопротивления изоляции. Сопротивление изоляции измеряется между токопроводящими жилами, соединенными вместе, и экраном (вывод экрана – желто-зеленый провод).
Поверхность для установки нагревательной секции должна быть очищена от грязи, льда, снега, мусора, ржавчины, быть без каких-либо острых ребер и кромок, капель от сварки, брызг цемента или других веществ, которые могли бы повредить секцию.Документация
- Технический паспорт изделия (открыть PDF-файл)
- Сертификат соответствия до 2023 г. (открыть PDF-файл)
- Инструкция (открыть PDF-файл)
(открыть PDF-файл)Технические характеристики
| Производитель | ССТ |
| Серия | Freezstop Inside |
| Старый артикул | 4305110605000002 |
| Старый артикул | 4305110605000002 |
| Тип | греющий кабель |
| Длина | 12 м |
| Напряжение питания | 220-240 В |
| Линейная мощность | 10 Вт/м |
| Электрическое сопротивление экрана | не более 10 Ом/км |
| Электрическое сопротивление изоляции | 103 МОм·м |
| Минимальная температура монтажа | -15°С |
| Максимальная рабочая температура под напряжением | +65°С |
| Максимальная рабочая температура без напряжения | +85°С |
| Температура окружающей среды | от -50°C до + 50°C |
| Давление в трубе при эксплуатации | 4-6 бар |
| Минимальный радиус изгиба при монтаже | 35 мм |
| Материал оболочки нагревательного кабеля | фторполимер |
| Тип вилки | евро с заземлением, разъёмное исполнение |
| Сечение установочного провода | 3×1,5 мм2 |
| Длина установочного провода | 3 м |
| Степень пылевлагозащиты | IP68 |
| Габариты упаковки | 30x28x10 см |
| Срок службы | 20 лет |
| Официальная гарантия производителя | 2 года |
| Страна-родина бренда | Россия |
| Страна производства | Россия |
Кабель греющий Freezstop Inside 2 м для внутреннего обогрева труб 10 Вт/м
Сопутствующие товары
Описание
Кабель греющий Freezstop Inside 2 м для внутреннего обогрева труб 10 Вт/м предназначен для защиты от замерзания и обогрева трубопроводов, водопроводных кранов, накопительных баков, клапанов.
Область применения саморегулирующегося греющего кабеля Freezstop Inside
Саморегулирующийся кабель для внутреннего обогрева труб Freezstop (2 метра) разработан специально для защиты бытовых трубопроводов от замерзания. Конструкция кабеля позволяет ему самостоятельно менять теплоотдачу в зависимости от условий окружающей среды, что позволяет монтировать его частично на улице, а частично – внутри зданий.
Преимущества греющего кабеля Freezstop Inside
- изготовлен из прочного и качественного фитополимера;
- не ухудшает свойства воды и никак не влияет на её питьевые качества;
- низкое энергопотребление и эффективная система для защиты от перегрева;
- доступная цена
Конструкция секции нагревательной кабельной Freezstop Inside
Нагревательная секция состоит из саморегулирующегося нагревательного кабеля, оснащенного с одной стороны соединительной муфтой и установочным проводом с евровилкой на конце а с другой стороны – концевой муфтой.
Нагревательный кабель состоит из двух параллельных медных проводников, промежуток между которыми заполнен специальным полупроводящим составом (полупроводящая матрица), изменяющим своё сопротивление в зависимости от температуры обогреваемого объекта. В целях электробезопасности и защиты полупроводящая матрица имеет изоляцию из термопластичного эластомера (ТПЭ), поверх которого наложена оплетка из луженой меди и оболочка из фторполимера. Соединительная и концевая муфты изготовлены в заводских условиях, надежны и герметичны.
Принцип действия нагревательного кабеля Freezstop Inside
Выделение тепла происходит в полупроводящей матрице, сопротивление которой зависит от температуры поверхности, что обеспечивает эффект саморегулирования, при повышении температуры сопротивление матрицы возрастает, тепловыделение падает и наоборот .
Комплектация
- Секция нагревательная кабельная с евровилкой
- Сальниковый узел
- Инструкция по монтажу и эксплуатации
- Паспорт изделия
- Упаковочная коробка
Указания по монтажу
- Монтаж нагревательной секции должен осуществляться на заранее подготовленной поверхности. Поверхность для установки нагревательной секции должна быть очищена от грязи, льда, снега, мусора, ржавчины, быть без каких-либо острых ребер и кромок, капель от сварки, брызг цемента или других веществ, которые могли бы повредить секцию.
- Монтаж нагревательной секции производится при отключенном напряжении питания.
- При монтаже и эксплуатации нагревательная секция не должна подвергаться механическим нагрузкам, растягивающим усилиям более 50 Н и скручиванию в продольной плоскости. Не допускается изгибать нагревательную секцию с радиусом изгиба меньше предельно допустимых значений. Нагревательная секция должна изгибаться исключительно перпендикулярно плоскости его жил.
- После монтажа нагревательной секции необходимо проверить отсутствие контакта между токопроводящими жилами и величину сопротивления изоляции. Сопротивление изоляции измеряется между токопроводящими жилами, соединенными вместе, и экраном (вывод экрана – желто-зеленый провод).
Поверхность для установки нагревательной секции должна быть очищена от грязи, льда, снега, мусора, ржавчины, быть без каких-либо острых ребер и кромок, капель от сварки, брызг цемента или других веществ, которые могли бы повредить секцию.Документация
- Технический паспорт изделия (открыть PDF-файл)
- Сертификат соответствия до 2023 г. (открыть PDF-файл)
- Инструкция (открыть PDF-файл)
(открыть PDF-файл)Технические характеристики
| Производитель | ССТ |
| Серия | Freezstop Inside |
| Артикул | 100035650300 |
| Старый артикул | 4305110605000004 |
| Тип | греющий кабель |
| Длина | 2 м |
| Напряжение питания | 220-240 В |
| Линейная мощность | 10 Вт/м |
| Электрическое сопротивление экрана | не более 10 Ом/км |
| Электрическое сопротивление изоляции | 103 МОм·м |
| Минимальная температура монтажа | -15°С |
| Максимальная рабочая температура под напряжением | +65°С |
| Максимальная рабочая температура без напряжения | +85°С |
| Температура окружающей среды | от -50°C до + 50°C |
| Давление в трубе при эксплуатации | 4-6 бар |
| Минимальный радиус изгиба при монтаже | 35 мм |
| Материал оболочки нагревательного кабеля | фторполимер |
| Тип вилки | евро с заземлением, разъёмное исполнение |
| Сечение установочного провода | 3×1,5 мм2 |
| Длина установочного провода | 3 м |
| Степень пылевлагозащиты | IP68 |
| Габариты упаковки | 30x28x10 см |
| Срок службы | 20 лет |
| Официальная гарантия производителя | 2 года |
| Страна-родина бренда | Россия |
| Страна производства | Россия |
Внутритрубный нагревательный кабель, Производитель внутреннего обогревательного кабеля
Внутритрубный нагревательный кабель Jiahong является одним из наших основных саморегулирующихся нагревательных кабелей для обогрева различных труб.
Этот кабель обеспечивает тепловую компенсацию объекта, температура которого ниже 150°F (65°C). Например, он может поддерживать температуру воды -40°C.
Тем не менее, внутритрубный нагревательный кабель Jiahong в основном используется для небольших пластиковых или металлических труб диаметром от 1 до 20 см.
Популярные модели:
3 Вт/фут,
5 Вт/фут и
8 Вт/фут.
для рынков США и Европы.
Нагревательный кабель Jiahong In Pipe имеет прочную конструкцию с пятью слоями:
- Шинный провод из луженой меди
- Слой полупроводящих материалов
- Внутренняя изоляция из ПВХ или тефлона
- Оплетка из луженой меди
- Наружная оболочка из ПВХ или тефлона
Конструкция конструкции позволяет легко экранировать электромагнитное излучение и противостоять химической коррозии. Таким образом, вы можете использовать кабель и в опасной среде.
Jiahong производит этот тип нагревательного кабеля более 10 лет.
