Как выбрать греющий кабель для водопровода и водостока

На сегодняшний день нагревательные кабели широко используются как в быту, так и в промышленных целях. Данные изделия предназначены не только для создания системы теплый пол, но и для обогрева труб в зимнее время. Очень важно правильно подобрать тип проводника (саморегулирующийся либо резистивный), конструкцию, а также мощность. В этой статье мы расскажем читателям samelectrik.ru как выбрать греющий кабель для водопровода и водостока.

Саморегулирующийся или резистивный?

Для начала нужно определиться с типом нагревательного проводника. Резистивный кабель менее практичен, так как имеет постоянную мощность и фиксированную длину. Из недостатков данного изделия можно выделить его склонность к перегреву и выходу из строя. Основными преимуществом является сравнительного низкая стоимость. Узнать больше о том, как устроен резистивный кабель вы можете из нашей статьи.

Саморегулирующийся нагревательный проводник имеет больше преимуществ, поэтому выбрать его будет правильным решением.

Основные достоинства изделия: устойчивость к скачкам напряжения, возможность экономии электроэнергии, нет ограничений по длине системы обогрева и что не менее важно — устойчивость к перегреву. Единственное, из-за чего выбор саморегулирующего греющего кабеля не всегда уместен — более высокая цена (в некоторых случаях резистивный провод более уместен, например, для обогрева емкостей и труб малого диаметра).

Все же мы считаем, что правильным решением будет выбрать саморегулирующийся греющий кабель, особенно для обогрева водопровода и водостока. Далее мы более подробно остановимся на критериях выбора данного типа нагревательного проводника.

Критерии выбора

Итак, первое, с чем нужно определиться — с конструктивными особенностями изделия. Конструкция саморегулирующего греющего кабеля может включать в себя две медные токопроводящие жилы, матрицу, слой изоляции, оплетку и внешнюю оболочку. При выборе обязательно обратите внимание, есть ли оплетка на термокабеле или нет.

Если нет — это бюджетный вариант. Оплетка делает провод крепким, более устойчивым к механическим повреждениям и к тому же заземленным. Поэтому выбрать такой вариант будет правильным решением.

Подробнее об оплетке вы можете узнать из видео:

Еще один важный момент — тип внешней изоляции. Для бытового применения (обогрев кровли и водостоков, канализации) вполне достаточно выбрать греющий кабель с изолирующим слоем в виде полиолефина. Если вы хотите использовать систему кабельного обогрева на производстве, и при этом важна устойчивость к агрессивной среде и ультрафиолетовому излучению, советуем выбрать термокабель с изоляцией из фторполимера. Для водопровода, если проводник будет проложен в трубе, лучше подобрать изделие с внешней оболочкой из фторопласта.

Важно! Далеко не всегда проводник, предназначенный для обогрева труб снаружи, можно использовать для прокладки внутри. Этот момент уточняйте у продавца-консультанта!

Следующее, на что нужно обратить внимание при выборе греющего электрокабеля для водопровода и водостока — температурный класс. Низкотемпературный проводник может нагреваться до 65˚C, при этом его удельная мощность нагрева составляет не более 15 Вт/м. Такой тип исполнения лучше выбрать для защиты небольших по диаметру труб от замерзания. Среднетемпературный термокабель нагревается максимум до 120˚C и обладает мощностью от 10 до 33 Вт на погонный метр. Его лучше выбрать для водостоков, труб среднего диаметра, а также обогрева кровли. Высокотемпературный греющий кабель может достигать температуры 190˚C при удельной мощности 15–95 Вт/м. Для частного дома либо коттеджа такой тип исполнения не подойдет, его выбор рационален для промышленных условий, обогрева труб большого диаметра.

Ознакомившись с мощностями и применением термокабеля возникает вопрос, а какие характеристики должны быть у проводника для определенного диаметра трубы. Так вот мы рекомендуем выбрать греющий кабель, ориентируясь на следующие показатели:

  • диаметр трубы от 15 до 25 мм — мощность 10 Вт/м;
  • 25-40 мм — 16 Вт/м;
  • 40–60 мм — 24 Вт/м;
  • 60–80 мм — 30 Вт/м;
  • >80 мм — 40 Вт/м.

Важно! К выбору мощности нагревательного кабеля нужно подойти ответственно. Недостаточная мощность приведет к тому, что система обогрева не справится со своей работой, а завышенные показатели негативно отобразятся на расходе электроэнергии.

Ну и последнее, что хотелось бы посоветовать — обращайте внимание на фирму продукции. Лучшие производители греющего кабеля: Devi, Nelson, Raychem, Lavita, Ensto. Также отечественный бренд зарекомендовал себя хорошо — ССТ (Теплолюкс).

Вот и все, что хотелось рассказать вам о том, как выбрать греющий кабель для водопровода и водостока. Надеемся, наши советы по выбору были для вас полезными!

Рекомендуем также прочитать:

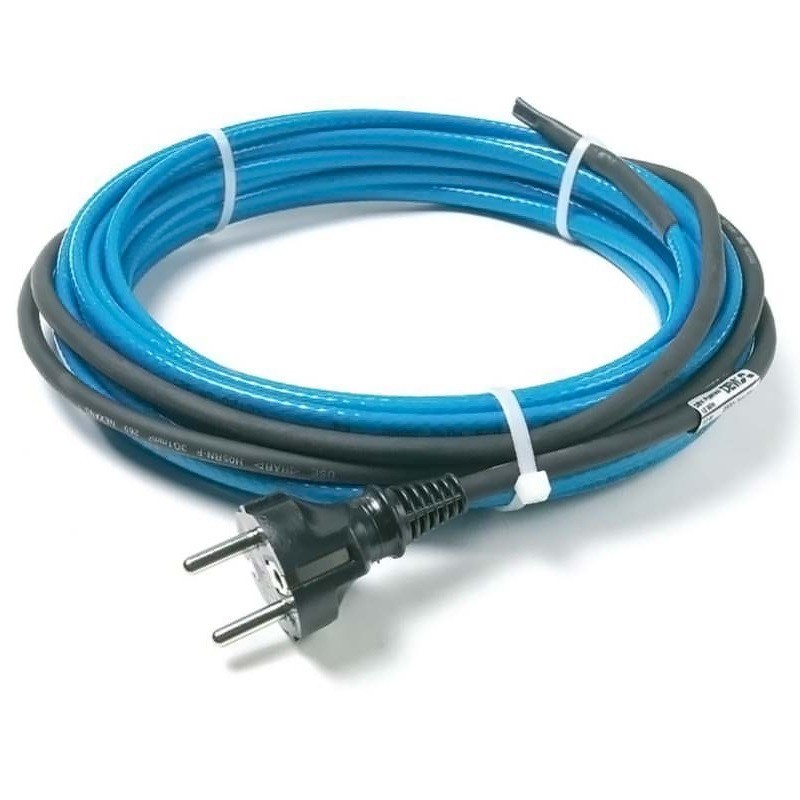

Греющий кабель для водопровода внутри трубы

Главной сферой применения греющего кабеля, предназначенного для обогрева труб, являются трубы, диаметр которых находится в диапазоне от 20 до 40 мм. Чаще всего в обогреве нуждаются трубы из бытового трубопровода, которые отличаются малым диаметром.

Греющий кабель для труб имеет защитную оболочку, изготовленную из фторполимера, поэтому он не боится воздействия различных веществ. Внутренний обогрев труб необходим в том случае, если они закопаны в землю и при этом нет возможности организовать наружную прокладку греющего кабеля. Кроме этого, благодаря тому, что кабель располагается в самом теплоносителе, потери тепла будут существенно ниже.

Виды греющих кабелей для трубопровода

Существует 2 основных варианта таких кабелей: саморегулирующийся и резистивный. Чаще всего используется первый вариант, так как он обладает большим количеством преимуществ: его можно нарезать любой длины; он не будет перегреваться; он характеризуется более простым монтажом.

Кабель состоит из наружной оболочки, экрана, изоляции и проводника. Резистивный кабель бывает с 1 или 2 жилами. Внутри такого кабеля находится жила, изготавливаемая из специального сплава, который характеризуется высоким сопротивлением. Когда по ней протекает ток, она нагревается.


Чем отличаются одножильные кабели от двужильных?

Одножильный кабель нуждается в создании петли и двойном протягивании его до конца трубы, чтобы подать напряжение на его концы. В случае с двухжильным вариантом ситуация упрощается. Необходимо измерить расстояние, вначале подать фазу на 1 жилу и ноль на вторую. В конце необходимо лишь закоротить их между собой и установить концевую муфту.

Саморегулирующийся кабель для труб

Саморегулирующийся кабель бывает пищевым и непищевым. Закладывать внутрь трубы с питьевой водой можно пищевой кабель. Пищевой кабель характеризуется меньшим сечением. Это предусмотрено для того, чтобы он не занимал много полезного пространства внутри трубы. Если не угадать с размером кабеля, то при его большом диаметре напор воды может быть уменьшен.


Особенности монтажа греющего кабеля внутри трубы

Для прокладки кабеля внутрь трубы понадобится специальное устройство. Вводить кабель в трубу под прямым или острым углом нельзя! Для монтажа кабеля понадобится латунная втулка, уплотнитель и прижимная гайка, которая будет защищать уплотнитель от повреждения.


Ошибки при монтаже греющего кабеля для водопровода
  • Первой ошибкой является использование резистивного кабеля без регулятора. Так делать нельзя, так как он может просто расплавить трубу или прожечь ее.

  • Вторая распространенная ошибка – замыкание жил в конце кабеля. В точке охлаждения происходит самостоятельное замыкание петли из двух жил. Между ними проходит ток, благодаря чему происходит нагревание кабеля. Температура по всему кабелю будет разной, горячее всего будет в наиболее холодном месте. Но при этом температура не будет больше 85 градусов Цельсия ни в одном месте. Что касается номинальной температуры, то она составляет 65 градусов. Греющий кабель является пожаробезопасным.

  • Еще одной ошибкой является мнение о том, что при теплой погоде кабель будет полностью отключен. Он может лишь снизить уровень потребления электроэнергии. Отключать кабель нужно вручную с поста управления


Как выбрать греющий кабель для водопровода внутри трубы

Главный критерий выбора такого кабеля – это его мощность. В быту чаще всего обогреваются трубы, диаметр которых не превышает 32 мм. Для этого достаточно кабеля, мощность которого составляет 17Вт/м.

Если же диаметр трубы находится в диапазоне от 50 до 110 мм, то потребуется греющий кабель мощностью 24 Вт/м. В свою очередь трубы, которые не имеют утепления, нуждаются в мощности кабеля 31 Вт/м.

Допускается намотка сразу двух кабелей в том случае, если мощности одного будет недостаточно.

Обычно для того, чтобы предотвратить замерзание воды в трубе малого диаметра при t+10 градусов достаточно кабеля мощностью 17Вт/м.

Особенности маркировки греющего кабеля

Греющий кабель для водопровода внутри трубы в своей маркировке может иметь разные обозначения. В первую очередь это касается материала, из которого выполнена его внешняя оболочка. Кабели иностранного производства маркируются буквами «F» или «T», что указывает на фторполимер. Но в России буквой «Т» обозначается оболочка, выполненная из термопласта.

Важно знать: нельзя допускать превышения длины кабеля, так как он будет быстро изнашиваться. Кроме этого, возрастут и пусковые токи, которые возникают в процессе первоначального разогрева проводника до необходимой температуры. Это находится в зависимости от мощности и условий окружающей среды.

В случае выбора саморегулирующегося кабеля пусковые токи имеют особое значение, так как от них будет зависеть подбор автоматики и питания.

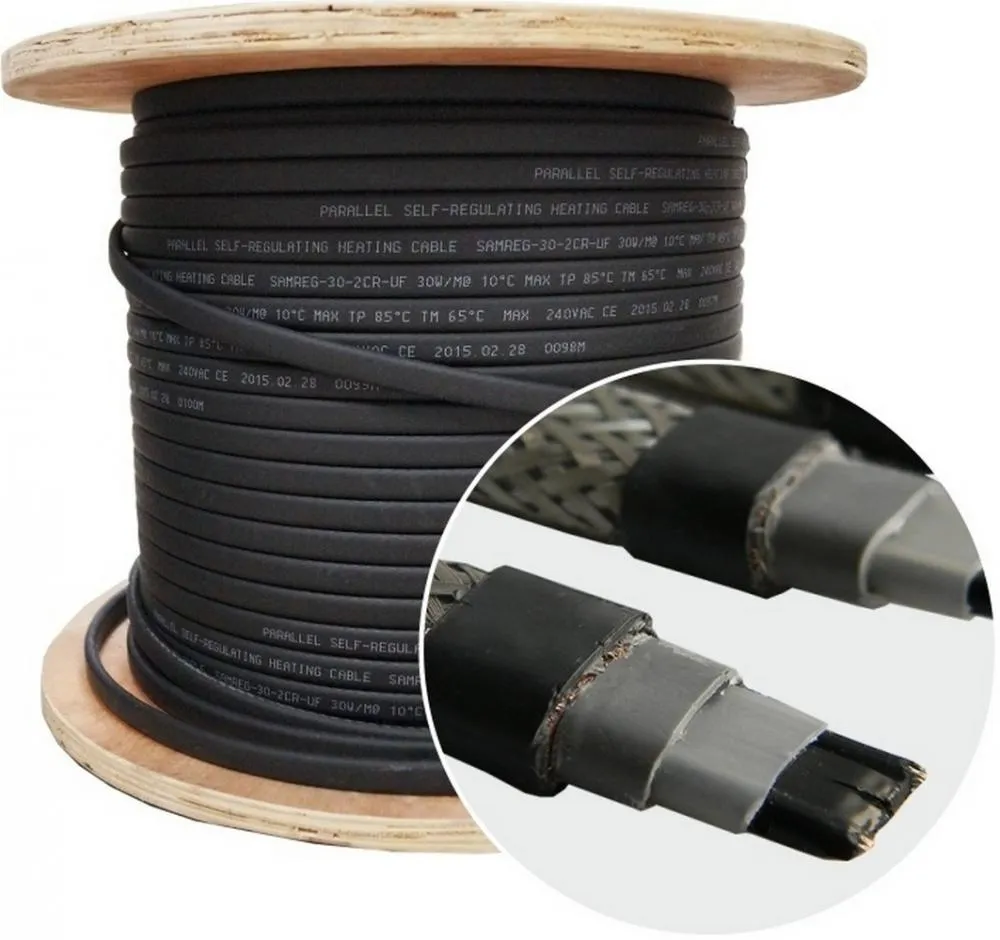

Саморегулирующийся греющий кабель для водопровода

Саморегулирующийся греющий кабель для обогрева труб эффективно защищает систему водоснабжения в зимний период. При правильном использовании саморегулирующегося греющего кабеля для водопроводных труб можно без особых усилий обеспечить бесперебойную подачу горячей и холодной воды на протяжении всего холодного сезона. Саморегулирующийся греющий кабель для водопровода не нуждается в терморегуляторе и специальных датчиках. Дело в том, что такой термокабель самостоятельно реагирует на изменения температуры окружающей среды и начинает обогрев водной магистрали в нужный момент. Благодаря этой особенности кабеля, он пользуется неизменно повышенным спросом у покупателей. Удобство и эффективность подобного термокабеля сложно переоценить, поскольку именно кабели с саморегуляцией подогрева позволяют трубам с водой надежно функционировать вне зависимости от сильных морозов и перепадов температур.

Саморегулирующий термокабель для водопровода состоит из следующих элементов:

  1. Греющая саморегулирующая матрица.
  2. Провод, имеющий высокое сопротивление.
  3. Внутренняя изоляция провода.
  4. Защитный экран из луженой меди.
  5. Наружная оболочка греющего кабеля.

Наша компания предлагает большой выбор греющих кабелей, созданных с учетом эксплуатации в различных условиях, цены на которые являются оптимальными. Обращаем внимание на то, что у нас можно не только подобрать и купить кабель для труб водопровода, но и заказать проектирование всей системы обогрева водной магистрали. Цена на подобную услугу вполне доступна. У нас работают опытные специалисты, которые быстро и тщательно выполнят все необходимые расчеты для того, чтобы кабель поддерживал необходимую температуру обогрева трубы, препятствуя появлению на ней конденсата. Помимо проектирования, наша компания также осуществляет монтаж термокабеля с саморегуляцией, используя самое современное оборудование и качественные материалы. Провод для обогрева водопроводных труб монтируется квалифицированными мастерами, прошедшими специальную подготовку.

Основные преимущества сотрудничества с нашей компанией:

  1. Индивидуальный подход. Каждый клиент, желающий заказать у нас греющий саморегулирующийся термокабель для водопроводных труб, может рассчитывать на внимательное отношение и высокий уровень обслуживания. Наши специалисты помогут подобрать саморегулирующийся греющий кабель для водопровода, а также ответят на все вопросы о том, как правильно подключить греющий кабель к водной магистрали.
  2. Гибкая ценовая политика. Наша компания прилагает большие усилия к тому, чтобы даже в условиях экономического кризиса цена на саморегулирующийся термокабель оставалась на приемлемом уровне. Помимо этого, мы всегда предоставляем существенные скидки постоянным клиентам.
  3. Соблюдение всех обязательств. Мы заботимся о собственной репутации и уважаем своих клиентов, поэтому монтаж термокабеля происходит точно в сроки, указанные в договоре о сотрудничестве. При необходимости наши специалисты могут установить саморегулирующийся провод для обогрева трубопровода в кратчайшие сроки.

Для того чтобы купить термокабель для обогрева труб с водой, а также получить ответы на дополнительные вопросы относительно проектирования или установки греющего саморегулирующегося кабеля, достаточно связаться с нашими менеджерами, позвонив им по указанному телефону.


САМОРЕГУЛИРУЮЩИЕСЯ НАГРЕВАТЕЛЬНЫЕ КАБЕЛИ

РЕЗИСТИВНЫЕ НАГРЕВАТЕЛЬНЫЕ КАБЕЛИ

*— указана розничная стоимость, в случае оптовой закупки возможна скидка.

** — в рублях по курсу ЦБ на день оплаты.

Как утеплить водопровод с помощью греющего кабеля | Полезные статьи

Использование греющего кабеля для утепления водопровода помогает избежать замерзания воды в трубах. Это наиболее полезно для инженерных коммуникаций, которые прокладываются вне дома (например, для подведения воды из скважины или от основного здания к хозяйственным пристройкам). Впрочем, греющие кабели используются не только в частных и загородных коттеджах, но и в коммунальных хозяйствах.

Виды греющего кабеля

Сами кабели существуют двух видов – резистивный и саморегулирующийся.

Резистивные кабели состоят из одной либо нескольких греющих жил с изоляцией из кремнийорганической резины. Они имеют равномерную мощность и обеспечивают одинаковую по всей длине температуру нагрева. Также их температура не зависит от внешних климатических факторов.

Саморегулирующиеся кабели конструктивно схожи с резистивными, однако дополняются полимерной и полупроводниковой матрицами. Чем выше температура окружающей среды – тем сильнее сопротивление этих матриц. Как следствие, при высокой внешней температуре кабель греет слабо – и потому защищён от перегрева и перегорания.

Резистивные кабели рекомендуется использовать для регионов с холодными зимами. Саморегулирующиеся – с умеренными, а также для регионов, в которых зима бывает то тёплой, то холодной (причём в течение недели – как это бывает на юге).

Как выполняется

монтаж греющего кабеля для водопровода

Существует три способа монтажа греющего кабеля. Снаружи он может прокладываться параллельно водопроводной трубе в один или несколько рядов – либо по спирали. Кроме того, греющий кабель также может монтироваться внутри трубы.

Монтаж параллельными линиями подразумевает, что вдоль трубы протягивается один или несколько рядов греющего кабеля.

 Такое решение оптимально для водопроводных коммуникаций небольшого диаметра или находящихся на большой глубине (более средней глубины промерзания). Кроме того, оно подходит для использования в регионах с умеренным или тёплым климатом.

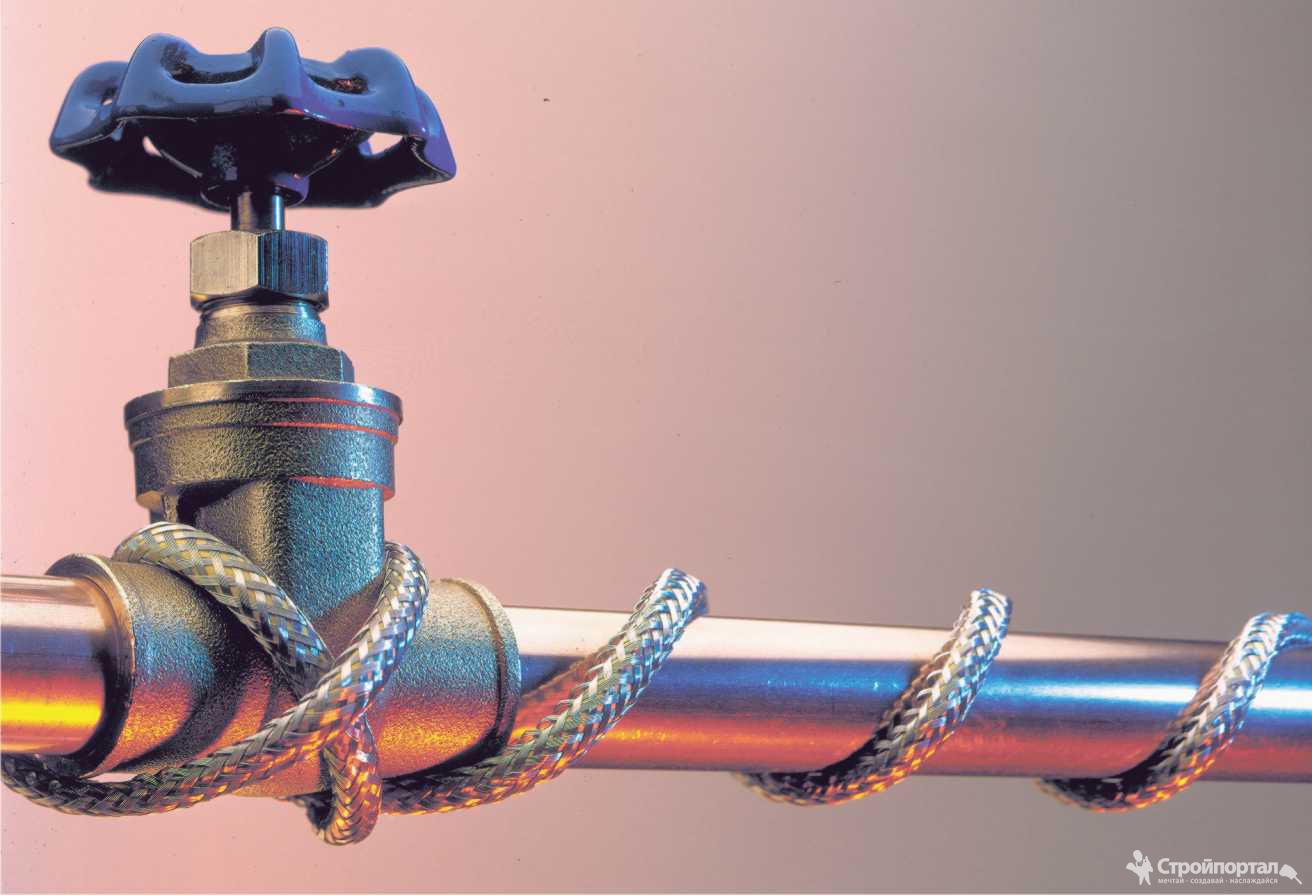

Монтаж спиралью подразумевает, что греющий кабель наматывается на трубу спиралевидными витками.

Такое решение позволяет глубоко прогреть водопровод, благодаря чему может использоваться для труб диаметром большого диаметра.

Линии греющего кабеля фиксируются на трубах с использованием липкой ленты, причём рекомендуется применять алюминиевый скотч, поскольку он обладает хорошей теплопроводностью.

После размещения греющего кабеля трубу нужно обязательно изолировать термоизоляционной скорлупой. Без неё никакого эффекта не будет – тепло начнёт рассеиваться в окружающее пространство.

Как подключить греющий кабель для водопровода

Подключение греющего кабеля необходимо осуществлять через терморегулятор. Это специальное реле, которое автоматически включает нагрев при достижении водой пониженного значения температуры и выключает – при достижении допустимой температуры.

Терморегулятор оснащается термодатчиком. Этот сенсор размещается либо внутри трубы, либо рядом с ней. Главное – он не должен располагаться близко к греющему кабелю, так как повышение температуры может привести к неправильным показаниям датчика.

Если греющий кабель расположен снаружи трубы, то и термодатчик также размещается снаружи – но в отдалении от непосредственно греющего кабеля. Если греющий кабель находится внутри трубы – то и термодатчик размещается внутри, выше по течению.

Сам терморегулятор размещается в помещении. Желательно настроить его следующим образом:

  • Включение обогрева при температуре +3 градуса;
  • Выключение обогрева при температуре +13 градусов.

Однако если вода берётся из скважины, то выключение можно установить на +5 градусах. Это обусловлено тем, что даже летом жидкость не будет иметь температуры в +10…+13 градусов.

Как выбрать греющий кабель для водопровода

Оптимальным решением является подбор мощности кабеля с использованием таблицы теплопотерь трубы. Для этого потребуются следующие входные данные:

  • Диаметр трубы, мм;
  • Разница между температурой текущей по трубе воды и среднеминимальной зимней уличной температурой;
  • Толщина теплоизоляции.

Воспользовавшись таблицей теплопотерь, можно получить значение теплопотерь на 1 погонный метр трубы. Затем, воспользовавшись специальными формулами, можно получить и длину кабеля исходя из мощности, и мощность кабеля исходя из длины.

В качестве пример рассмотрим вариант подбора греющего кабеля для водопропровода со следующими данными:

Длина трубы — 15 метров.

Диаметр трубы – 32 мм

Толщина теплоизоляции – 30 мм
Минимальная температура воздуха — -35°C
Температура воды в трубе — +5°C

Также для применения таблицы нам необходимо знать разницу температур, в данном случае она составляет 40 °C. Исходя из выше перечисленных данных находим в таблице значение теплопотерь на погонный метр трубы (см.таблица 2), которое составляет 10,4 Вт/м.

Нашим требованиям будет соответствовать кабель мощностью не менее 11 Вт, например резистивный кабель SPYHEAT ПОТОК SHFD-13.

Для того чтобы выполнить расчет длины кабеля необходимо воспользоваться следующей формулой формул для расчета длины кабеля:

Lкабеля = 1,3×Lmp×Qудельн / Pудельн

где:

Lтр — длина обогреваемого участка трубы, м;

Qудельн – значение теплопотерь трубы, Вт/м. В нашем случае это значение равно 10,4 Вт/м;

Рудельн — удельная мощность кабеля (соответствует номинальной), например у выбранного кабеля SPYHEAT ПОТОК SHFD-13 это значение равно 13 Вт/м.

Пример расчета:

Lкабеля =1,3×15×10,4/13 ≈ 15,6 м

Так как резистивный кабель поставляется определенными «кусками», то подбираем ближайший по длине — 16 м (SHFD-13-200).

В регионах с очень низкими температурами рекомендуется наматывать кабель на трубу (шаг витка 5см). При этом кабель достигает длины примерно в 1,7 раз больше длины магистрали. Т.е. в этом случае длина кабеля будет составлять:

Lкабеля =1,3×15×10,4/25×1,7 ≈ 26,52м.

Т.е. нам понадобится кабель длиной 27 метров — SHFD-13-350.

Греющий кабель для водопровода (для труб) против замерзания зимой

  • Главная
  • Греющий кабель для предотвращения промерзания трубопровода

Современные системы водоснабжения предусматривают возможность круглогодичного и комфортного использования. Водопроводная труба от скважины заводится в помещение ниже уровня промерзания, на глубине не менее 1,5 метров.

Герметичный вывод из обсадной колонны обеспечивается с помощью монтажа:

  1. Кессона
  2. Адаптера

При вводе трубопровода в дом он не должен подвергаться риску промерзания. Поэтому в отсутствии отопляемого подвала на участке подъема трубы в помещение, она утепляется и монтируется подогревающим кабелем.

Система подогрева проста в эксплуатации и состоит из самого кабеля, терморегулятора и источника питания. Существует две разновидности:

  1. Резистивный – осуществляет равномерный нагрев по всей длине. При включении электричества всегда работает на полную мощность, что сказывается на высоком потреблении электроэнергии. Длина резистивного кабеля фиксирована, ее нельзя укоротить если необходимо утеплить меньший участок трубопровода.
  2. Саморегулирующийся – меняет выделение тепла самостоятельно в зависимости от окружающей температуры. Устойчив к перепадам напряжения. Экономит расход электроэнергии. Саморегулирующийся кабель можно отрезать любой длины, необходимой для обогрева участка водопровода.

Крепить греющий элемент к водопроводу возможно двумя способами:

  1. Снаружи – по образующей или по спирали.
  2. Внутри.

Внутренний кабель менее надежен:

  1. Риск разгерметизации ввода внутрь напорного трубопровода.
  2. Разгерметизация оболочки или концевой термоусадочной муфты под воздействием давления воды.

В практике компании «Системы для Дома» зафиксировано 2 случая из 2000 выхода из строя системы обогрева с наружным кабелем. Как правило, это связано с отключением электричества на долгий срок, достаточный, чтобы в трубе замерзла вода, и неквалифицированных действий.

Получите ответы на вопросы у инженера: +7 (495) 649-8593

Почему реле давления воды входит в состав автономной системы. Какие функции выполняет это устройство.

EasyHeat, встроенный в трубчатый нагреватель

EasyHeat, встроенный в трубный нагреватель

EASYHEAT In-Line Внутри Нагреватель труб


Мы являемся авторизованным дистрибьютором Easy Heat, Inc.


Соединения с другим нагревательным кабелем для труб:
EasyHeat PSR Саморегулирующийся кабель с предварительной заделкой для труб.
Danfoss Ice Guard Саморегулирующийся обогреватель для труб
EasyHeat AHB Постоянная мощность Предустановленная длина Кабель предотвращает замерзание труб до -40 при 120 В переменного тока, подходит для использования на пластиковые и металлические водопроводные трубы
Wrap-On Pipe Heating Кабель.Предотвращает замерзание водопроводных труб до 50F. Просто оберните, изолируйте и подключите. Для использования на металлических и жестких пластиковых трубах. Встроенный термостат включает кабель при температуре 38F.


ВНУТРИ ТРУБЫ НАГРЕВАТЕЛЬНЫЙ КАБЕЛЬ… ПОДДЕРЖИВАЕТ ПОДАЧУ ВОДЫ ВСЮ ЗИМУ В ВАШЕМ ДОМЕ, ДАЧЕ ИЛИ САМЕРЕ.

ПРОТОЧНЫЙ НАГРЕВАТЕЛЬ EASY HEAT обеспечивает экономичное и эффективное внутритрубная защита от замерзания водопроводных сетей. Кабель состоит из двух жила резистивная проволока с П.В.К. изоляция, непрерывная заземляющая оплетка и прозрачный пищевой наружный ПВХ куртка. Энергосберегающий термостат на 12 А в комплекте с Розетка прерывателя цепи замыкания на землю (G.F.C.I.) также включена.

ХАРАКТЕРИСТИКИ:

  • ** Примечание **: Для воды из полиэтилена диаметром 1 или 1,25 дюйма. только трубы.

  • Разработан для стандартного одобренного CSA полиэтилена 1-1/4″ трубы. Доступны комплекты переходников (арт. № 10561-001) для труб диаметром 1 дюйм.

  • Энергосберегающий термостат с 10-футовым Датчик измеряет температуру трубы и включает и выключает кабель, когда требуется

  • Защищено прерывателем цепи замыкания на землю GFCI с тестом/сбросом и контрольной лампочкой для обеспечения безопасной эксплуатации

  • Сертификат CSA для систем питьевого водоснабжения

  • Большой выбор размеров от 10 футов.до 270 футов

  • Неограничивающий фитинг (без поворота на 90°) Т-образная сборка использует фитинг Philmac для устранения возможных проблем. переходные фитинги можно создать

  • Не прожигает трубу в случае высыхания (см. инструкции)

  • Удобный в использовании подключаемый модуль Работа от 120 В (5 Вт/фут) для подключения системы к любой розетке 120 вольт

  • Максимальный потребляемый ток составляет 11,3 А (270 футов). модель)

  • Внутритрубный нагревательный кабель, обеспечивающий экономичная альтернатива поддержанию водопровода в течение всей зимы

  • Может использоваться в изолированных трубах

  • Упаковка может использоваться как катушка-дозатор обеспечивает плавный переход с катушки на трубу, а гибкость кабеля обеспечивает простая установка, кабель можно легко протянуть вокруг острых изгибов и кривые

  • Только для линий подачи воды (не предназначен для дренажных линий или других применений)


Термостат SL-2G GFCI (в комплекте)

SL-2G Регулятор термостата Предназначен для использовать в пределах 12 ампер, SL-2G оснащен 6 футов (1.8м) капиллярный датчик для обнаружения и контроля изменений температуры. Регулируемые настройки температуры в диапазоне от 34-95F (1-35C), контролируя Дуплексная розетка GFCI с общей мощностью 1440 Вт/12 ампер. В комплекте 4 фута (1,2 м) трехжильный шнур и вилка.


EasyHeat является зарегистрированной торговой маркой EasyHeat, Inc.

[ Главная ][ Вверх ]

Мы Дистрибьютор промышленных, коммерческих и Бытовые обогреватели и средства управления. Всегда консультируйтесь Инструкции по установке производителя для правильной установки продукты или системы, представленные на этом веб-сайте. © Copyright 1999-2019 Мор Электроотопление Ассоциация, Inc.

МОР ELECTRIC HEATING ASSOC., INC.
5880 Alpine Ave. NW — Comstock Park, MI 49321 США
Тел.: 616-784-1121 — 800-442-2581 — Факс: 616-784-7775
.com




Нагревательный кабель для защиты труб от замерзания

Нагревательный кабель для защиты от замерзания труб Warmup

Роберт Робиллард о ремонте и реконструкции дома

Как установить кабель обогревателя Warmup

По данным State Farm Fire and Casualty Co. , каждую зиму примерно 250 000 американских семей имеют одну или несколько комнат в своих домах, разрушенных из-за замерзания и поломки водопроводных труб.Поскольку в зимние месяцы температура падает, замерзание труб всегда является серьезной проблемой для домовладельцев, предприятий и промышленности.

Лед расширяется, трубы не расширяются

Если задуматься о том, что вода при замерзании увеличится в объеме на 9%, то легко понять, почему металлические и пластиковые трубы могут лопнуть. Всего лишь 1/8-дюймовая (3-миллиметровая) трещина в трубе может выпускать более 250 галлонов воды в день, уничтожая все на своем пути.

Вода в трубе замерзает, когда низкие температуры или ветер охлаждают трубу до температуры на пару градусов ниже температуры замерзания.Когда внутри трубы образуется лед, труба расширяется и в конце концов лопается. Вода начинает вытекать из лопнувшей трубы после таяния льда. Но при поддержании температуры окружающей среды внутри трубы не может образовываться иней, и трубы не замерзнут и не лопнут.

Можно ли предотвратить замерзание труб?

Во избежание замерзания труб домовладельцы должны иметь надлежащую изоляцию там, где трубы проходят вдоль наружных стен, полов и потолков. Отсоединение внешних садовых шлангов, обертывание открытых труб изоляционными трубными рукавами и заделка трещин в фундаменте, через которые поступает арктический воздух, — все это помогает.

В холодных местах нет гарантии, что использование изоляции труб предотвратит замерзание трубы. Иногда этих мер по предотвращению замерзания недостаточно; в этом случае пришло время добавить нагревательные кабели для защиты труб от замерзания.

Что такое тепловые кабели для защиты труб от замерзания?

Электрические нагревательные кабели для защиты труб от замерзания, также называемые тепловыми кабелями, повышают температуру окружающей среды внутри трубы и могут использоваться в самых разных областях.

Первым и наиболее востребованным преимуществом кабельных систем защиты труб от замерзания является предотвращение замерзания труб в жилых и коммерческих помещениях, таких как:

  • Водопроводы
  • Градирни
  • Сантехнические линии
  • Выпускные трубы
  • Открытые P-ловушки
  • Линии орошения
  • Резервуары, клапаны
  • Технологические линии

Система защиты от замерзания труб Warmup

Мы решили установить продукт компании Warmup Inc. Warmup предлагает широкий ассортимент простых в установке систем замораживания труб, систем снеготаяния и систем лучистого обогрева пола.

Кабели

для прогрева одобрены для использования в сухих и влажных помещениях и подходят для безопасных зон. Компания Warmup предлагает два типа защиты труб от замерзания:

  1. Комплекты предварительно заделанных кабелей
  2. Саморегулирующийся нагревательный кабель для защиты от замерзания

Оба типа кабелей Warmup являются саморегулирующимися. Саморегулирующийся тепловой кабель имеет специальную токопроводящую жилу между двумя внутренними жилами шины.Этот сердечник становится более проводящим в холодных условиях окружающей среды; поэтому нагревательный кабель будет увеличивать свою мощность на погонный фут в ответ на холод. Умный, да?

Существует два различных типа кабеля для защиты труб от замерзания: саморегулирующийся и с постоянной мощностью. Оба могут служить одной и той же цели, а постоянная мощность предназначена для поддержания более высокой температуры и потребляет больше электроэнергии, чем саморегулирующийся кабель.

Эта функция саморегулирования делает его идеальным для защиты от замерзания открытых труб зимой, а также идеально подходит для труб и водосточных желобов, а также для защиты от замерзания, поскольку он регулирует свою тепловую мощность в зависимости от температуры окружающей среды, используя ровно столько тепла, чтобы получить работа выполнена, что делает его более энергоэффективным для работы.

Комплекты предварительно заделанных кабелей:

Предварительно подключенные кабели поставляются в заводской сборке длиной 6, 12, 18, 24, 75 и 100 футов и заканчиваются 30-дюймовой вилкой питания. Кабели являются саморегулирующимися и регулируют тепловую мощность в зависимости от температуры окружающей среды. Чем холоднее труба, тем больше мощность нагревательного кабеля, до 5 Вт тепла на погонный фут.

Кабели специально разработаны для использования на пластиковых или металлических трубах, подверженных замерзанию, на открытых, доступных участках, таких как трубопроводы, расположенные внутри неотапливаемых зданий передвижных домов или в некондиционируемых жилых подвалах, чердаках или зданиях, подверженных отрицательным температурам. Они не предназначены для заглубления в стены, потолок или пол.

5 советов по установке предварительно заделанного кабеля:
  1. Не прокладывайте предварительно заделанные кабели в стене, потолке, полу, под землей или в любом другом недоступном месте.
  2. Эти системы обычно изготавливаются для защиты водопроводных линий. Проверьте характеристики своей системы, если вы пытаетесь защитить другие типы линий и стоков.
  3. Обязательно используйте оберточную изоляцию от ½” до 1”, особенно на трубах большего диаметра или водопроводных линиях из ПВХ.
  4. Кабель может пересекаться и перекрываться. Всегда покупайте немного «длинный» и скручивайте кабель или двойные прокладки, если это необходимо. Особенно на поворотах, клапанах и открытых участках.
  5. Проверьте кабель как при покупке, так и после установки. Не забудьте вручную осмотреть кабель после включения питания и перед обмоткой изоляцией. Кабель должен достичь температуры 50-65F в течение нескольких минут.

Спецификации кабеля с предварительно заделанными разъемами:
  • Рабочее напряжение: 110–120 В
  • Стандартная ширина кабеля:   42/10.6 дюймов/мм
  • Нормальная толщина кабеля: 23 / 5,8 дюйма/мм
  • Сечение провода кабельной шины: 16 AWG
  • Длина холодного ввода: 30 / 762 дюйма/мм
  • Размер автоматического выключателя: (А) 15
  • Температура воздействия:            185°F / 85°C
  • Электрическая классификация: неопасная
  • Толщина кабеля: 23
  • Ширина кабеля: 42

Саморегулирующийся нагревательный кабель для защиты от замерзания Саморегулирующийся нагревательный кабель для защиты от замерзания

представляет собой саморегулирующийся, энергоэффективный, промышленный провод 16 AWG BUSS, который больше подходит для коммерческого и промышленного применения.

Конструкция провода с параллельной шиной облегчает прокладку кабеля по зонам или последовательно, поскольку его можно обрезать до нужной длины в любой точке трубы. Одна приятная особенность заключается в том, что его можно одинарно перекрывать, не перегревая кабель.

Он может быть установлен любой длины до 460 футов и будет работать во влажных или сухих местах. Кабель работает от 120, 208-277 вольт и отдает 3, 5 и 8 ватт тепла на фут.

Для этих применений требуется термостат, чтобы обеспечить надлежащее поддержание температуры жидкости.

Саморегулирующийся трос защиты от замерзания устанавливается в нижней части трубы и в положениях «5 часов» и «7 часов», если используются два троса.

Несмотря на то, что саморегулирующийся нагревательный кабель для защиты от замерзания подходит для замораживания труб в жилых помещениях, мы часто видим его в коммерческих приложениях, таких как:

  • Градирни
  • Охлажденная вода и водопроводные трубы
  • Сливные трубы отстойника
  • Открытые p-ловушки
  • Водоочистные сооружения
  • Защита сосуда от замерзания
  • Безопасные душевые линии
  • Линии орошения
  • Канализационные трубы
  • Дренаж кондиционера

Саморегулирующийся нагревательный кабель для защиты от замерзания Преимущества
  • Саморегулирующийся, энергоэффективный
  • Надежный, зависит от условий окружающей среды
  • Промышленный класс, провод шины 16 AWG
  • Одобрено для влажных и сухих помещений
  • Стандартная оплетка с верхней курткой
  • Цепи длиной до 460 футов
  • 3, 5 и 8 Вт на фут
  • 120, 208–277 В В наличии на складе
  • 10-летняя гарантия
  • Лаборатории страховщиков одобрили

Сколько кабеля?

На своем веб-сайте компания Warmup предоставляет руководство по выбору нагревательного кабеля, которое поможет вам определить правильную длину кабеля. Диаграмма основана на диаметре и длине трубы с учетом клапанов и патрубков. Я нашел это полезным для предварительного планирования моего проекта.

Если вам не нравится использовать диаграмму, вы можете просто позвонить в «Разминку», и они проведут вас через весь процесс. Кроме того, Warmup также предлагает техническую поддержку 24/7/365. Я обнаружил, что это очень важно, так как я часто выполняю установку в нерабочее время и по выходным.

Для правильного выбора нагревательного кабеля вам потребуется определить следующую информацию:

  • Диаметр трубы
  • Длина трубы
  • Материал трубы
  • Минимальная температура окружающей среды
  • Тип изоляции
  • Толщина изоляции
  • Количество фланцев, трубных опор, башмаков и т. д.
  • Напряжение питания:
  • Количество клапанов

Минимальная температура запуска:

Это температура, при которой кабель обычно включается. Как правило, начальная температура определяется на основе данных о погоде, собранных для вашего региона, и основана на записанных исторических данных. Однако бывают случаи, когда минимальной температурой окружающей среды не является температура наружного воздуха. Примеры включают трубы и оборудование, расположенное под землей или внутри зданий.

Warmup предлагает кабели с пусковым диапазоном от -40 до 50 градусов. Это позволяет использовать меньше энергии на трубах, содержащих жидкости с более низкой температурой замерзания. Общепринятая температура обслуживания для защиты от замерзания водопроводных труб составляет 40 ° F / 5 ° C. Температура запуска также влияет на максимальную длину провода и номинал автоматического выключателя для данного применения.

Изоляция труб

В то время как изолированная труба может выдерживать низкие температуры дольше, чем неизолированная труба, саморегулирующиеся кабели для защиты от замерзания предназначены для прокладки вместе с изоляцией трубы. Это включает в себя изоляцию всех клапанов, тройников и патрубков.

Принадлежности

Warmup имеет полную линейку аксессуаров, специально разработанных для использования с кабельной системой обогрева.

  • Лента из алюминиевой фольги для саморегулирующегося кабеля. Продается 90 футов. рулон.
  • Комплект для подключения питания к саморегулируемому кабелю. В комплекте 2 предупреждающие этикетки.
  • Комплект сращивания/тройника для саморегулирующегося кабеля.
  • Комплект торцевых уплотнений для саморегулирующихся кабелей.

Все нагревательные кабели не одинаковы [Мои советы]
  1. Следуйте инструкциям производителя и используйте негорючие материалы, такие как стекловолокно, а не пенопласт или винил, которые могут загореться из-за неисправности нагревательной ленты.
  2. Визуально осматривайте и проверяйте нагревательные ленты в начале каждого отопительного сезона и периодически во время работы. Удалите ленту, если вы видите порезы или трещины, обугливания, следы от поедания животными, оголенные провода или ослабленную или отсутствующую заглушку на конце ленты.
  3. Не устанавливайте нагревательный кабель на оборудование, которое может нагреваться выше максимальной температуры воздействия нагревательного кабеля.
  4. Не прокладывайте нагревательный кабель в местах или на оборудовании, содержащем потенциально корродирующие материалы.
  5. Минимальный радиус изгиба для всех нагревательных кабелей Warmup в шесть раз превышает внутренний диаметр.
  6. Всегда устанавливайте обогреватель на внешнем радиусе отводов.

Монтаж саморегулирующегося кабеля обогрева
  1. Осмотрите нагревательный кабель и регуляторы температуры на наличие видимых признаков механического повреждения; разрывы или порезы в оболочке кабеля.
  2. Установите изоляцию поверх нагревательного кабеля. Тип и толщина теплоизоляции указаны на сайте Warmup. Полностью изолируйте клапаны до сальникового уплотнения включительно.
  3. Снова проверьте систему мегомметром, чтобы определить, не произошло ли незаметных повреждений. Проверьте сопротивление проводов шины относительно оплетки или металлической оболочки с помощью омметра, чтобы убедиться, что кабели не были повреждены во время транспортировки и погрузочно-разгрузочных работ.
  4. Любой кабель с сопротивлением изоляции менее 10 МОм перед прокладкой не должен прокладываться.
  •  Выполните электрические соединения в соответствии с рекомендациями производителя.
  • Установите термостат на желаемую контрольную температуру.
  • Включите главный автоматический выключатель
  • Включите автоматические выключатели ответвления, управляемые термостатом.

Добавление дополнительного источника тепла или резервного резервного провода

Когда защищаемые линии считаются достаточно важными для установки резервной (резервной) системы электрообогрева, оставьте расстояние не менее 2 дюймов между участками кабеля. Установите нагревательный кабель в положении 5 или 7 часов на трубе.

Одна система может быть настроена на желаемую температуру запуска, а другая может быть настроена на 5 градусов (или более) ниже. Если первая система не включится, другая система должна сделать это вскоре после этого.

Крепление провода к трубе

Используйте ленту из алюминиевой фольги, чтобы покрыть и прикрепить нагревательный кабель к трубе или когда кабель не имеет хорошего контакта с трубой (например, на опорах, клапанах, насосах и т. д.)

При использовании спирального метода размещайте петлевую проволоку через каждые 3–4 дюйма вдоль трубы.Продолжайте оборачивать нагревательный провод вокруг трубы, пока не дойдете до конца трубы. Не используйте спираль, если отношение длины нагревателя к длине трубы больше 1,5. Вместо этого используйте два кабеля или выберите нагреватель большей мощности.

Когда обогреваемая труба входит в отапливаемое здание или помещение, нагревательный кабель должен проходить вглубь здания примерно на 305 мм (12″), чтобы обеспечить поддержание температуры трубы. Это предотвращает перепады температуры из-за воздушных зазоров или сжатия теплоизоляции.

Теплоизоляция

Важно обернуть нагревательный кабель трубной изоляцией. Изоляция значительно повышает эффективность обогреваемого кабеля, помогает предотвратить потери тепла и обеспечивает надлежащую работу системы электрообогрева.

Защита от замыкания на землю

В соответствии с Национальным электротехническим кодексом (NEC) электрообогревающее оборудование для трубопроводов и сосудов должно иметь защиту от замыканий на землю для всех проектов, связанных с электрообогревом.

Общая установка термостата и датчика

Терморегулятор защиты трубопровода от замерзания предназначен для регулирования температуры и включает и выключает отопительный контур для предотвращения замерзания.

Датчик для контроля температуры поверхности устанавливается на поверхность трубы или оборудования в соответствии с инструкциями изготовителя в положении, обеспечивающем репрезентативную температуру всего контура. Датчик следует располагать так, чтобы на него не влияла температура обогревателя или другие факторы, такие как теплоотводы и солнечное излучение.

Контроллеры, чувствительные к температуре окружающей среды, должны располагаться в наиболее незащищенном месте установки. Линейные датчики должны иметь хороший тепловой контакт с трубой или оборудованием и должны быть защищены таким образом, чтобы теплоизоляция не могла попасть между датчиком и нагреваемой поверхностью.

Сводка

Небрежное обращение с водопроводными трубами в зимние месяцы может привести к различным затратам, которых можно было бы избежать, приняв соответствующие меры по защите от замерзания, включая нагревательный кабель.

Затраты на ликвидацию последствий повреждения водой могут составлять от нескольких тысяч до нескольких тысяч долларов, в зависимости от степени повреждения. Если труба прорвется, когда вас нет дома, есть большая вероятность, что вы понесете значительный ущерб от наводнения.

Установка системы электрообогрева Warmup — это не только дешевая страховка, но и упреждающий и рентабельный способ защитить ваши инвестиции!

Видеообзор: Установка нагревательной ленты Warmup

Спиральный метод установки

Саморегулирующийся кабель постоянной мощности – колено

  • Нагревательный кабель укладывается по внешнему (длинному) радиусу колена трубы.

Два участка кабеля Подробно

Детали размещения датчика

  • Лента для плотного крепления нагревательного кабеля к трубе

EasyHeat ILH Нагревательный кабель с защитой от замерзания внутри трубы для использования только с диаметром 1 или 1,25 дюйма. Полиэтиленовые водопроводные трубы — Защита от замерзания трубопровода — Электрический нагревательный кабель и маты

  1. SL-2G 120В 1440Вт Термостат/розетка

    Термостат серии EasyHeat SL-2G — регулируемый диапазон (36–77 град. F.) — Содержит дуплексную розетку (120 В — 1440 Вт/12 А) — Трехжильный шнур и вилка длиной 4 фута — Не для двигателей или емкостных нагрузок

    $185,52

  2. ILh5090 Проточный нагреватель EasyHeat

    Серия EASYHEAT ILH Внутритрубный нагреватель — 120 В, 450 Вт — длина 90 футов — 1. 25 дюймов или 1 дюйм (с материалами, предоставленными заказчиком) Только полиэтиленовые водопроводные трубы — Включает SL-2G GFCI T-Stat (диапазон 34-95F) — 6-футовый капиллярный датчик — 4-футовый шнур и вилка

    508,28 долларов США

  3. ILh5060 Проточный нагреватель EasyHeat

    Серия EASYHEAT ILH Внутритрубный нагреватель — 120 В, 300 Вт — длина 60 футов — 1. 25 дюймов или 1 дюйм (с материалами, предоставленными заказчиком) Только полиэтиленовые водопроводные трубы — Включает SL-2G GFCI T-Stat (диапазон 34-95F) — 6-футовый капиллярный датчик — 4-футовый шнур и вилка

    $423,09

  4. ILh5250 Проточный нагреватель EasyHeat

    Серия EASYHEAT ILH Внутритрубный нагреватель — 120 В, 1250 Вт — длина 250 футов — 1. 25 дюймов или 1 дюйм (с материалами, предоставленными заказчиком) Только полиэтиленовые водопроводные трубы — Включает SL-2G GFCI T-Stat (диапазон 34-95F) — 6-футовый капиллярный датчик — 4-футовый шнур и вилка

    $985,46

  5. ILh5180 Проточный нагреватель EasyHeat

    Серия EASYHEAT ILH Внутритрубный нагреватель — 120 В, 900 Вт — длина 180 футов — 1. 25 дюймов или 1 дюйм (с материалами, предоставленными заказчиком) Только полиэтиленовые водопроводные трубы — Включает SL-2G GFCI T-Stat (диапазон 34-95F) — 6-футовый капиллярный датчик — 4-футовый шнур и вилка

    $764,04

  6. ILh5070 Проточный нагреватель EasyHeat

    Серия EASYHEAT ILH Внутритрубный нагреватель — 120 В, 350 Вт — длина 70 футов — 1. 25 дюймов или 1 дюйм (с материалами, предоставленными заказчиком) Только полиэтиленовые водопроводные трубы — Включает SL-2G GFCI T-Stat (диапазон 34-95F) — 6-футовый капиллярный датчик — 4-футовый шнур и вилка

    439,31 доллара США

  7. Проточный нагреватель ILh5200 EasyHeat

    Серия EASYHEAT ILH Внутритрубный нагреватель — 120 В, 1000 Вт — длина 200 футов — 1. 25 дюймов или 1 дюйм (с материалами, предоставленными заказчиком) Только полиэтиленовые водопроводные трубы — Включает SL-2G GFCI T-Stat (диапазон 34-95F) — 6-футовый капиллярный датчик — 4-футовый шнур и вилка

    $837,88

  8. ILh5160 Проточный нагреватель EasyHeat

    Серия EASYHEAT ILH Внутритрубный нагреватель — 120 В, 800 Вт — длина 160 футов — 1. 25 дюймов или 1 дюйм (с материалами, предоставленными заказчиком) Только полиэтиленовые водопроводные трубы — Включает SL-2G GFCI T-Stat (диапазон 34-95F) — 6-футовый капиллярный датчик — 4-футовый шнур и вилка

    $713,42

  9. ILh5030 Проточный нагреватель EasyHeat

    Серия EASYHEAT ILH Внутритрубный нагреватель — 120 В, 150 Вт — длина 30 футов — 1. 25 дюймов или 1 дюйм (с материалами, предоставленными заказчиком) Только полиэтиленовые водопроводные трубы — Включает SL-2G GFCI T-Stat (диапазон 34-95F) — 6-футовый капиллярный датчик — 4-футовый шнур и вилка

    370,54 долларов США

  10. ILh5010 Проточный нагреватель EasyHeat

    Серия EASYHEAT ILH Внутритрубный нагреватель — 120 В, 50 Вт — длина 10 футов — 1. 25 дюймов или 1 дюйм (с материалами, предоставленными заказчиком) Только полиэтиленовые водопроводные трубы — Включает SL-2G GFCI T-Stat (диапазон 34-95F) — 6-футовый капиллярный датчик — 4-футовый шнур и вилка

    323,32 доллара США

  11. ILh5225 Проточный нагреватель EasyHeat

    Серия EASYHEAT ILH Внутритрубный нагреватель — 120 В, 1125 Вт — длина 225 футов — 1. 25 дюймов или 1 дюйм (с материалами, предоставленными заказчиком) Только полиэтиленовые водопроводные трубы — Включает SL-2G GFCI T-Stat (диапазон 34-95F) — 6-футовый капиллярный датчик — 4-футовый шнур и вилка

    910,20 долларов США

  12. ILh5100 Проточный нагреватель EasyHeat

    Серия EASYHEAT ILH Внутритрубный нагреватель — 120 В, 500 Вт — длина 100 футов — 1. 25 дюймов или 1 дюйм (с материалами, предоставленными заказчиком) Только полиэтиленовые водопроводные трубы — Включает SL-2G GFCI T-Stat (диапазон 34-95F) — 6-футовый капиллярный датчик — 4-футовый шнур и вилка

    546,35 долларов США

  13. ILh5270 Проточный нагреватель EasyHeat

    Серия EASYHEAT ILH Внутритрубный нагреватель — 120 В, 1350 Вт — длина 270 футов — 1. 25 дюймов или 1 дюйм (с материалами, предоставленными заказчиком) Только полиэтиленовые водопроводные трубы — Включает SL-2G GFCI T-Stat (диапазон 34-95F) — 6-футовый капиллярный датчик — 4-футовый шнур и вилка

    1059,56 долларов США

  14. ILh5020 Проточный нагреватель EasyHeat

    Серия EASYHEAT ILH Внутритрубный нагреватель — 120 В, 100 Вт — длина 20 футов — 1. 25 дюймов или 1 дюйм (с материалами, предоставленными заказчиком) Только полиэтиленовые водопроводные трубы — Включает SL-2G GFCI T-Stat (диапазон 34-95F) — 6-футовый капиллярный датчик — 4-футовый шнур и вилка

    347,75 долларов США

  15. ILh5040 Проточный нагреватель EasyHeat

    Серия EASYHEAT ILH Внутритрубный нагреватель — 120 В, 200 Вт — длина 40 футов — 1. 25 дюймов или 1 дюйм (с материалами, предоставленными заказчиком) Только полиэтиленовые водопроводные трубы — Включает SL-2G GFCI T-Stat (диапазон 34-95F) — 6-футовый капиллярный датчик — 4-футовый шнур и вилка

    $390,79

  16. ILh5120 Проточный нагреватель EasyHeat

    Серия EASYHEAT ILH Внутритрубный нагреватель — 120 В, 600 Вт — длина 120 футов — 1. 25 дюймов или 1 дюйм (с материалами, предоставленными заказчиком) Только полиэтиленовые водопроводные трубы — Включает SL-2G GFCI T-Stat (диапазон 34-95F) — 6-футовый капиллярный датчик — 4-футовый шнур и вилка

    $614,98

  17. ILh5050 Проточный нагреватель EasyHeat

    Серия EASYHEAT ILH Внутритрубный нагреватель — 120 В, 250 Вт — длина 50 футов — 1. 25 дюймов или 1 дюйм (с материалами, предоставленными заказчиком) Только полиэтиленовые водопроводные трубы — Включает SL-2G GFCI T-Stat (диапазон 34-95F) — 6-футовый капиллярный датчик — 4-футовый шнур и вилка

    402,72 доллара США

  18. ILh5140 Проточный нагреватель EasyHeat

    Серия EASYHEAT ILH Внутритрубный нагреватель — 120 В, 700 Вт — длина 140 футов — 1. 25 дюймов или 1 дюйм (с материалами, предоставленными заказчиком) Только полиэтиленовые водопроводные трубы — Включает SL-2G GFCI T-Stat (диапазон 34-95F) — 6-футовый капиллярный датчик — 4-футовый шнур и вилка

    $666,31

саморегулирующихся по сравнению сГреющие кабели постоянной мощности

Давайте начнем с важных вопросов о саморегулирующемся кабеле и кабеле постоянной мощности — в чем разница между двумя типами кабелей и является ли один из них более эффективным, чем другой?

Электрический нагревательный кабель – это проволочный кабель, выделяющий тепло, , также называемый кабелем обогрева . Нагревательный кабель может использоваться в самых разных областях применения в домашних условиях, таких как обогрев пола , замена тепловых потерь, защита труб от замерзания , защита от обледенения крыш и водосточных желобов , а также таяние снега.Существует двух различных типов кабелей, саморегулирующихся и с постоянной мощностью , и оба они могут служить одной и той же цели, хотя применение обычно определяет наилучшее решение для работы.

Отличаются ли нагревательная лента, нагревательный кабель и нагревательный кабель?

Прежде чем мы углубимся в различия между саморегулирующимся кабелем и кабелем постоянной мощности, необходимо сделать важное уточнение в отношении нагревательного кабеля – независимо от того, является ли он саморегулирующимся кабелем или кабелем постоянной мощности.Нагревательный кабель, особенно при применении для защиты труб от замерзания и защиты от обледенения крыш и водосточных желобов, обычно называют нагревательной лентой, предполагая, что это два разных типа систем. Тем не менее, «греющая лента» — это просто жаргонный термин , который получил широкое распространение в отрасли, но на самом деле это просто еще один термин для обозначения нагревательного кабеля. Другим распространенным термином, который взаимозаменяемо используется в конкретном контексте защиты труб от замерзания, является «тепловой кабель» .

Что такое саморегулирующийся нагревательный кабель?

Саморегулирующийся нагревательный кабель имеет специальную токопроводящую жилу между двумя проводами шины.Эта жила становится более проводящей в холодных условиях окружающей среды ; поэтому нагревательный кабель будет увеличивать свою мощность на погонный фут в ответ на холод. Эта особенность делает его идеальным для защиты труб от замерзания зимой или для защиты желобов от образования льда. Этот тип кабеля также уменьшит выходную мощность (ватт на погонный фут) в более теплых условиях , когда более высокая температура сделает специальную жилу менее проводящей.

Нужен ли термостат для саморегулирующегося обогревателя? Хотя он и называется «саморегулирующимся», кабель не будет полностью включаться или выключаться .Таким образом, мы рекомендуем использовать какой-либо контроллер или термостат с этим типом нагревательного провода.

Примеры саморегулирующегося кабеля обогрева:

Ice Shield: саморегулирующийся кабель для защиты от обледенения кровли и водосточных желобов

Этот продукт изготовлен из никелированной медной шины калибра 16 AWG и обеспечивает мощность от 4 до 10 Вт на погонный фут. Он используется не только для предотвращения образования наледи (которая может разрушить черепицу крыши), но и для поддержания стока желобов для эффективного удаления растаявшего снега и льда.Кабель доступен на 120 В или 240 В, продается поштучно и предназначен для обрезки по длине установщиком на стройплощадке.

Этот продукт является саморегулирующимся, поэтому он может реагировать на температуру наружного воздуха по мере необходимости, чтобы не расходовать энергию без необходимости.

Тем не менее, для домашних мастеров WarmlyYours также предлагает версию этого продукта с постоянной мощностью, которая имеет штепсельное электрическое соединение. Он не такой энергоэффективный, как саморегулирующийся продукт, но его гораздо проще установить.

PRO-Tect: Саморегулирующийся нагревательный кабель для защиты труб от замерзания

Этот продукт используется для так называемой «трассировки труб» для защиты непроточных водопроводных труб от замерзания (что может привести к очень дорогостоящему ремонту) или, в некоторых случаях для технологического нагрева. Греющий кабель может использоваться в небольших коммерческих и жилых помещениях и очень похож на саморегулирующийся кабель для защиты от обледенения крыш и водосточных желобов (предлагая аналогичную тепловую мощность и конструкционные материалы), но с некоторыми ключевыми отличиями в некоторых аксессуарах и методах установки.Он также продается по ноге.

Этот продукт часто устанавливается в плохо изолированных местах или на периметральных стенах, чтобы помочь защитить уязвимые трубы, поэтому саморегулирующийся кабель обеспечивает высокую производительность и энергоэффективность. Существуют также продукты для обогрева труб с постоянной мощностью, но они требуют значительно больших усилий для установки.

Что такое нагревательный кабель постоянной мощности?

Греющий кабель с постоянной мощностью  — это нагревательный кабель с одинаковой мощностью на погонный фут (выходная мощность) по всей длине.Поскольку на кабель этой мощности, как правило, не влияет изменение температуры окружающей среды или содержимого трубы, он обеспечивает постоянную тепловую мощность . Таким образом, этот тип нагревательного кабеля предпочтительнее для домовладельцев, которые хотят быть уверены, что условия окружающей среды не повлияют на их тепловую мощность . Эти системы отопления обычно полагаются на контроль или термостат для управления системой.

Примеры нагревательного кабеля постоянной мощности:

Напольные нагревательные элементы TempZone, Environ и Slab

Все нагревательные элементы для пола, продаваемые WarmlyYours, имеют постоянную мощность, как и большинство продаваемых электрических нагревательных элементов для пола. по всей отрасли.Причина этого в том, что гораздо проще точно контролировать тепло в помещении с кабелем, который постоянно производит одинаковую тепловую мощность. Затем система управления (или термостат) может использовать либо температуру окружающей среды в помещении, либо температуру пола (с помощью датчика пола, установленного вместе с нагревательными элементами), чтобы попеременно включать и выключать систему лучистого отопления для достижения желаемого результата. Результаты.

Эта «предсказуемость» также позволяет программируемым термостатам настраивать события, чтобы вы могли настроить систему отопления в соответствии со своим графиком.

Коврики и кабели для таяния снега

Наши системы таяния снега (часто используемые в отапливаемых подъездах, дорожках и патио) также имеют постоянную мощность. Подобно подогреву пола, таяние снега зависит от управления, которое включает и выключает нагревательные элементы. Это особенно полезно, потому что WarmlyYours предлагает широкий спектр средств управления таянием снега — от ручного таймера до автоматического, который можно использовать с датчиками для включения и выключения системы в зависимости от факторов окружающей среды, таких как наличие влаги, когда снаружи температура ниже определенной точки.

Кроме того, WarmlyYours теперь предлагает систему управления таянием снега, которая поддерживает WiFi и может быть сопряжена с погодным приложением службы IFTTT для управления системой на основе погодных явлений в реальном времени. Этот элемент управления также позволяет пользователю управлять системой удаленно.

Что лучше: саморегулирующийся нагревательный кабель или нагревательный кабель постоянной мощности?

Саморегулирующийся нагревательный кабель, как правило, лучше подходит для защиты от обледенения крыш и водосточных желобов, а также для защиты труб от замерзания, а нагревательный кабель постоянной мощности лучше подходит для снеготаяния и обогрева пола.Важно помнить, что независимо от того, используете ли вы саморегулирующуюся или постоянную мощность, оба типа нагревательных кабелей служат одной и той же цели: таянию и удалению льда со снега/льда на открытом воздухе или подогреву полов в помещении . Для обогрева труб и защиты от обледенения крыш и водосточных желобов саморегулирующиеся нагревательные кабели более эффективны из-за их способности нагреваться при понижении температуры на улице. Для проектов по таянию снега предпочтительным методом являются нагревательные кабели постоянной мощности из-за их способности непрерывно растапливать снег и лед под асфальтом, бетоном, брусчаткой и раствором — даже во время самых суровых штормов и климатических изменений.Точно так же система обогрева пола выигрывает от кабелей постоянной мощности , так что тепловая мощность может более точно контролироваться термостатом для обеспечения премиального уровня комфорта.

Независимо от того, ищете ли вы саморегулирующиеся кабели или кабели постоянной мощности, у WarmlyYours есть  решение для обогрева  для вас. Начните сегодня, поговорив со специалистом по лучистому отоплению.

Нагревательный кабель Водопроводные трубы Требуемые товары

Греющий кабель 220В (17Вт/м) для прокладки внутри водопровода (трубопроводов) с муфтой для ввода в трубу

Описание:

Это специальная конструкция для защиты внутренних и наружных труб от замерзания, а также для защиты от обледенения крыш и водосточных желобов. Вилка EU предварительно собрана, готовый комплект для установки.

Комплект саморегулирующегося нагревательного кабеля в трубе мощностью 17 Вт на метр с евровилкой и муфтами. Не требует установки терморегулятора или других систем контроля, его мощность и степень тепловыделения зависят от изменения температуры окружающей среды. По вашему заказу изготовим секцию необходимой длины.

Комплект на основе нагревательного кабеля для использования внутри водопровода с номинальной мощностью 17 Вт/м включает:

-греющий кабель с внешней пищевой оболочкой, что позволяет использовать кабель в питьевой воде.

— Ввод в трубу с наружной резьбой 1/2″ и 3/4″, двумя прокладками и резиновой пробкой для обжатия нагревательного кабеля.

— Холодный кабель длиной 1,5 метра с вилкой европейского стандарта.

-Клейкая термоусадочная трубка, препятствующая попаданию влаги в технические соединения.

Монтаж производится в любое время года, раскапывать трубу не требуется.



Технические характеристики:

Максимальная поддерживаемая температура: 65°C

Макс. выдерживаемая температура: 125°C

Минимальная температура установки: -40°C

Мин. радиус изгиба: 20 мм при -20°C

Входное напряжение: 200~240 В

Мощность при 10C: по умолчанию 17 Вт/м

Ширина нагревательного кабеля: 9 мм

Толщина нагревательного кабеля: 6.5мм

Длина холодного провода: 1,5 метра

Макс. длина цепи: 40 м

Структура:

1. Медная проволока: 7×0,3 мм

2. Токопроводящий нагревательный элемент

​3. Внутренняя изоляция из термоэластичного пластика

4. Медно-алюминиевая оплетка

5. Внешняя оболочка из термоэластичного пластика

(термоэластичная пластиковая оболочка обладает хорошей мягкостью и устойчивостью к атмосферным воздействиям, чем материалы из ПВХ и полиэтилена).

Применение:

— Противообледенительная обработка крыш и водосточных желобов



У нас есть зажимы для крыши и кабельные стяжки, продаваемые в магазине, при необходимости перейдите в магазин, чтобы выбрать, или свяжитесь с нами…

Защита труб от замерзания

Труба может быть установлена ​​внутри и снаружи трубы.


12 м антифриз электрический нагревательный кабель шнур aquacable-12 труба защита от замерзания с водяным шлангом термостат


ТРУБНЫЙ НАГРЕВАТЕЛЬНЫЙ КАБЕЛЬ ДЛЯ АНТИФРИЗ AQUACABLE® с термостатом 5°C и встроенным управлением
ДЛЯ ЗАЩИТЫ ВАШЕЙ МЕТАЛЛИЧЕСКОЙ ИЛИ ПЛАСТИКОВОЙ ТРУБЫ ОТ ЗАМЕРЗАНИЯ …
12-метровый шнур с антизамерзающим термостатом

Электрические нагревательные кабели обеспечивают замораживание AQUACABLE лучшей системой обогрева.
Они предназначены для предотвращения любого риска разрыва из-за замерзания труб. Предназначен для защиты от замерзания труб.
Благодаря электрической розетке и термостату установка выполняется просто, быстро и безопасно.
Мощность кабелей 10 Вт/м предотвращает перегрев труб и обеспечивает оптимальную защиту от замерзания.
Когда холодно, термостат включает нагревательный кабель. А когда жарко, термостат предотвращает протекание тока для экономии энергии.
Кабель из термопласта с оплеткой для механической защиты и заземления и защитной наружной оболочкой, в комплекте кабель длиной 2м между ненагреваемой и нагреваемой частями.

Характеристики:

Горячая длина: 12 м
Выходная холодная: 2 м
Общая длина: 14 м
Термостат защиты от замерзания в комплекте
Заданная температура 5 °C
Номинальное напряжение 230 В C
Максимальная температура воздействия 60 ° C off
Минимальный радиус изгиба 5 x Ad
Минимальная температура установки — 35 ° C
Степень защиты: IP X7
Сертификация CE, соответствует NF C15-100
ВАЖНАЯ ИНФОРМАЦИЯ СБОРКА

Неисправные электрические установки могут привести к поражению электрическим током или короткому замыканию. Для защиты людей, животных и растений в принципе требуется дифференциальный ток (IF) автоматического выключателя 30 мА.
Соблюдайте требования вашей страны по этому вопросу.
Не подвергайте нагревательный кабель и соединительный кабель (или штепсельную розетку) воздействию воды или других жидкостей.
Нагревательный кабель AQUACABLE антифриз следует использовать для водопроводных труб с максимальным диаметром DN 40 (1 ½ дюйма).
Подсоединение нагревательного кабеля должно соответствовать VDE 0100 и производиться исключительно авторизованными в правилах ст.
Нагревательный кабель должен быть уложен на нижнюю сторону трубы горизонтально.
Нагревательный кабель должен точно соответствовать длине трубы.
Термостат на конце нагревательного кабеля не должен подвергаться механической нагрузке. Не допускается сгибание или сдавливание руками или инструментами.
Термостат необходимо аккуратно установить слева или справа от трубы. Этот блок только с термостойкими кабельными стяжками и держит расстояние 600 мм.
Во избежание возгорания соблюдайте минимальное расстояние 30 см между нагревательным кабелем Frost и горючими веществами.
Нанесите изоляцию из минеральной ваты или пенопласта (максимальная толщина: 20 мм).
Изоляция из минеральной ваты может впитывать влагу, обычно пеноизоляция не впитывает влагу.
Слишком большая толщина изоляции может привести к перегреву.
Нагреватель нельзя укорачивать или удлинять. Если она горячая, есть риск перегрева, а вытянутая, необходимого тепла уже недостаточно.
Нагревательный кабель антифриз AQUACABLE ни в коем случае нельзя вводить в эксплуатацию, пока он не намотан, иначе вы рискуете повредить изоляцию (перегрев).
Нагревательные кабели не должны пересекаться или располагаться один рядом с другим.
Если нагревательный кабель слишком длинный (Проект Error), его нельзя наматывать на трубу, образуя тугие петли (опасность накопления тепла, температура: 65 °C).
Защитите нагревательный кабель от острых краев и горячего масла.
Перед установкой антифриза нагревательного кабеля убедитесь, что в зоне вокруг трубы и в свободном доступе острые края и легковоспламеняющиеся вещества удалены.
Подготовка блока питания: антифриз нагревательного кабеля запускается после проверки соответствия электрической розетки.Используйте только кабели, проверенные VDE, CE.
Нагревательный кабель Frost не будет эксплуатироваться до начала отопительного сезона (необходимо вставить вилку в соответствующую розетку и линию).
Перед началом отопительного сезона проверьте нагревательный кабель антифриза на предмет повреждений, если таковые имеются.

ЭКСПЛУАТАЦИЯ

Греющий кабель рассчитан на напряжение 230 В переменного тока по классу защиты I, применяется для нагрева водопроводных труб до -20 °С.
Термостат предназначен для регулирования температуры трубы до положения, при котором температура скорее всего понизится.Снижение потребности в электроэнергии автоматически регулируется до абсолютно необходимого минимума. Это достигается за счет удержания измерительной поверхности, то есть плоской части термостата, в непосредственном контакте с трубой с помощью двух клейких полос, прикрепленных рядом с термостатом, или с помощью двух пластиковых кабельных стяжек. Фиксация, однако, не должна давить на термостат, потому что это приводит к деформации в месте соединения. Для подключения термостат защиты от замерзания реагирует на температуру от 5°С.Переключатель с гистерезисом обеспечивает достаточно большое повышение температуры по всей области трубы, так что подача электроэнергии прерывается, если температура превышает 15°C. Этот гистерезис уменьшает количество операций в пользу более длительного срока службы и позволяет избежать запроса термостата слишком часто.
Излишняя длина нагревательного кабеля распределяется по длине петель укладки труб. Крайне необходимо избегать пересечения нагревательного кабеля.
Крепление производится с помощью клейкой ленты (алюминий) или пластиковых кабельных стяжек на месте свободно.

Добавить комментарий

Ваш адрес email не будет опубликован.
