Как брус прикрепить к фундаменту: Как крепить брус к фундаменту и нужно ли это делать

Как правильно крепить брус к фундаменту? Способы и особенности монтажа

Строительство зданий любого назначения из бруса предполагает крепление бруса к фундаменту. Данная процедура отличается сложностью и трудоемкостью, а также требует от работника определенной квалификации и наличия опыта. От того, насколько качественно был закреплен первый венец, зависит надежность и долговечность всего строения. Именно поэтому установка бруса на фундамент – крайне важный этап в возведении построек. В данной статье мы рассмотрим варианты монтажа деревянного бруса на различные типы оснований.

Содержание

• Технология крепления бруса к основанию
• Схемы крепления бруса
• Крепление бруса на ленточном или плитном фундаменте
• Крепление к свайному фундаменту
• Крепление на винтовой фундамент

Первым этапом данного процесса является обустройство действительно качественного основания для возведения постройки, на которое необходимо наложить два слоя рубероидных листов, а поверхность залить цементной смесью.

Только теперь следует приступать к монтажу деревянных элементов на основание возводящегося здания. К установке бруса следует приступать только тогда, когда фундамент обустроен и простоял более недели. Как уже говорилось, установка бруса на фундамент достаточно сложный процесс, и для его облегчения используют первый ряд, который называется нижней обвязкой. Для увеличения прочности конструкции обвязку необходимо сделать из широкого материала.

Перед стартом всех работ следует заранее запастись всеми необходимыми инструментами и расходными материалами. Вот их перечень:

• антисептический состав;
• строительный уровень;
• анкерные болты;
• цементный состав;
• песок;
• рубероид;
• анкерные шпильки.

Вернуться к содержанию

Технология крепления бруса к основанию

В наши дни существует несколько методов установки деревянного бруса, но крепление бруса к фундаменту анкерными болтами остается самым распространенным и надежным методом. В этом случае деревянные элементы укладывают на ростверк, который заблаговременно был обложен рубероидными листами. Их нельзя долгое время оставлять открытыми, поскольку рубероид имеет довольно хрупкую структуру, нарушить которую может даже слабое механическое воздействие. Укладка бруса должна происходить строго горизонтально, поэтому следует регулярно проверять его строительным уровнем. В случае возникновения неровностей более одного сантиметра нужно исправить их цементным раствором, все остальные дефекты вполне допустимы. Нижние брусья крепятся друг с другом посредством выборки в углах основания. Предпочтительно использовать выборку в лапу или же в полдерева.

Брус устанавливается на основание будущей постройки посредством гаек и анкерных шпилек, которые следует заранее установить в основании здания. Специалисты рекомендуют устанавливать широкие шайбы для контргаек – таким образом можно значительно увеличить площадь контакта материала с крепежной деталью, благодаря чему прочность всей конструкции увеличивается. Если планируется строительство довольно коротких стен, то можно использовать по три крепежных элемента на один брус. Посредством строительного уровня следует регулярно проверять все диагонали, а также углы основания.

Когда крепление обвязочного бруса к фундаменту завершено, следует заняться установкой основной несущей конструкции.

Важно знать! Работы с влажным материалом недопустимы. Следует дождаться высыхания бруса перед началом работ.

Прежде чем приступать к работам по установке стоек и венцов, следует провести ревизию фундамента и выяснить, насколько горизонтальна его поверхность. Если результаты удовлетворительны, то можно приступить к пропитке бруса. Для этого применяют специальные антисептические составы, которые можно купить в строительных или хозяйственных магазинах. На упаковке антисептика указывают метод пропитки, а также время, которое необходимо для просыхания материала.

После подготовительных работ можно начинать монтаж. Установка бруса на основание здания происходит параллельно с врезанием анкерных болтов в специальные отверстия, которые просверлены в материале. Диаметр данных отверстий должен превышать диаметр крепежных деталей как минимум на два миллиметра. После того, как брус установлен на основание возводящейся постройки, следует начинать установку вертикальных элементов, которые впоследствии станут каркасом.

Для предотвращения возможной деформации материала следует его тщательно просушить. Диагональное укрепление несущей конструкции значительно увеличит ее прочность, а также повысит срок эксплуатации. Для этого используют специальные раскосы.

Строительство дома из дерева – довольно дорогое удовольствие, но с помощью некоторых хитростей можно значительно снизить стоимость. Одной из таких хитростей является повторное использование отработанных материалов. К примеру, материал, который применялся для начальной фиксации несущей конструкции, можно демонтировать и распилить на фрагменты, которые смогут исполнять роль постоянных укосин. Временные распорки легко можно изготовить из деревянных частей опалубки. Если повторное применение деревянных изделий запланировать до начала строительства и внести его в смету, то можно сэкономить значительные денежные средства.

Важно знать! Материал должен храниться в помещении с низкой влажностью, также не стоит допускать даже незначительных загрязнений древесины. Не следует сжигать отходы пиломатериалов, которые были обработаны антисептическими составами, поскольку такой дым оказывает вред здоровью человека.

Вернуться к содержанию

Схемы крепления бруса

Перед тем, как крепить брус к фундаменту лучше разобраться в схемах данной операции. Согласно строительным нормам, возведения зданий из деревянного бруса допускает два варианта крепления данного материала:

Жесткая фиксация. Данный способ подразумевает прочный контакт бруса и ростверка. При этом статичность первого венца гарантируется сильным механическим воздействием, которое создано с посредством различных крепежных деталей.

Накладная фиксация. В этом случае деревянный элемент монтируется без прямого контакта с ростверком. Статичность первого венца в этом случае обеспечивается массой остальных строительных материалов, которые установлены над ним.

Как показывает практика, и подтверждают специалисты в данной области, жесткая фиксация была и есть самым надежным вариантом крепления. Только такой вариант может гарантировать полную статичность нижнего венца и надежное соединение бруса с основанием здания. Но жесткую фиксацию довольно сложно осуществить, поэтому самым распространенным типом крепления является накладная фиксация. Теперь вы знаете о том, как правильно класть брус на фундамент, осталось узнать о нюансах установки на различные типы оснований.

Вернуться к содержанию

Крепление бруса на ленточном или плитном фундаменте

Качественная установка деревянного бруса к плиточному основанию постройки невозможна без ряда работ. На начальном этапе следует установить деревянный элемент со специальными отверстиями в ростверк. Установка происходит посредством контргаек, которые накручиваются на анкеры. Данную конструкцию используют во время возведения зданий из разнообразных видов бруса.

Установка деревянных элементов на основание здания происходит следующим образом:

После заливки фундамента постройки следует установить анкерные болты в еще незастывший бетон. Основания крепежных элементов могут быть коническими или же загнутыми. Болты необходимо устанавливать через каждые 50 сантиметров, таким образом, на один брус должно быть монтировано около трех крепежных элементов.

Теперь нужно дождаться высыхания основания строящегося дома, и заняться подготовкой устанавливаемого бруса. В эти работы на данном этапе входит исключительно рассверливание отверстий для анкерных шпилек, которые расположены на уже установленных болтах.

После этих действий необходимо вооружиться строительным уровнем и проверить горизонтальность конструкции. Все обнаруженные дефекты необходимо сразу же устранить, например, если вы обнаружили возвышенность, следует срезать ее ножом, если образовалась впадина, то ее нужно залить раствором.

После обустройства максимального ровного основания, необходимо уложить на него рубероидные листы, которые выполняют гидроизоляционные функции.

Как уже говорилось выше, слой рубероида нельзя долго оставлять открытым, поэтому сразу после его монтажа, необходимо установить балки, которые заблаговременно были распилены на фрагменты необходимого размера.

Угловые сопряжения балок соединяются с выпусками, но можно обойтись и без них. Для достижения максимально долговечного соединения необходимо воспользоваться углами, изготовленными из металла. Данные металлические изделия следует устанавливать на саморезы.

После этого на каждую анкерную шпильку на установленных в основании здания болтах следует установить широкую шайбу, после чего зафиксировать контакт контргайками. Для предотвращения возникновения неровностей гайки нужно подкручивать не поочередно, а параллельно, причем каждый раз делать по два-три проворота.

Теперь вы знаете не только, как класть первый венец бруса на фундамент, но и как создать остальную несущую конструкцию. Данный способ довольно простой и при наличии необходимых инструментов и некоторого опыта строительных работ, вы сможете справиться самостоятельно. В итоге вы получите прочное и долговечное основание здания, которое является залогом удачно построенного дома.

Вернуться к содержанию

Крепление к свайному фундаменту

Если проектная документация для строительства здания из какого-либо типа деревянного бруса предусматривает наличие исключительно свайного основания, то работы по установке бруса будут немного иными. Первым делом следует монтировать специальные п-образные оголовки, на сваи, которые установлены в грунте. Их боковые поверхности должны быть перфорированные, при этом перфорация должна подходить для крепежных деталей.

Далее требуется установить деревянную балку в паз п-образной скобы, после чего провести фиксацию посредством крепежных элементов. Существует и другой вариант создания данного соединения. Он предусматривает применение большей степени перфорации деталей, которые в данном случае просверливают насквозь. Этот метод гораздо более тяжелый, чем предыдущий, а эффект от обоих методов одинаков, поэтому первый вариант более распространенный.

Теперь поговорим о том, как крепить обвязку из бруса к фундаменту. Данную операцию требуется начинать с подборки деревянных деталей для обустройства ростверка. Для этих целей превосходно подойдут брусья с квадратным поперечным сечением. Следующей операцией станет закрепление деревянного бруса на свае. Для осуществления данной операции следует установить некоторое количество скоб, на которые установить деревянный брус. Скобы следует не просто уложить, а прочно приварить к сваям. Данные металлические изделия впоследствии послужат маяками для мест, в которых требуется установить другие оголовки.

После этого следует уложить слой гидроизоляционного материала, который в этом случае представлен рубероидом. Помимо защиты от влаги на этой слой возложена функция буферной зоны между деревянными и металлическими элементами несущей конструкции.

Теперь в скобы следует установить балки ростверка так, чтобы они были состыкованы на шипах исключительно в угловых контактах. Провести данную процедуру можно двумя методами — в лапу или чашу. Посредством специальных крепежных элементов необходимо зафиксировать балки.

В принципе брусья можно устанавливать и без фиксации. В этом случае балки необходимо монтировать на т-образные оголовки свай. Ростверк крепится к основанию здания посредством металлических уголков. Такая схема крепления бруса к основанию гарантирует максимально плотный контакт венца с фундаментом, что значительно увеличивает прочность всей конструкции и срок ее эксплуатации.

Вернуться к содержанию

Крепление на винтовой фундамент

Если возведения здания из деревянного бруса предполагает обустройство винтового фундамента, то считайте, что вам повезло, поскольку в этом случае процедура установки материала очень проста и займет минимальное количество времени. Даже такой ответственный шаг, как монтаж первого венца не потребует высокой квалификации или богатого строительного опыта.

Перед началом всех работ необходимо измерить ширину фундамента возводимого здания, а также убедиться в том, что его поверхность идеально горизонтальная при помощи строительного уровня.
После этого необходимо нанести определенное количество антисептического состава на брус и дождаться, пока он просохнет. Время высыхания указывается на упаковке средства.

Затем можно приступать к монтажу деревянных элементов конструкции на основание будущего здания. Данная процедура, также фиксация бруса предполагают врезку болтов в заранее подготовленные отверстия. Данные отверстия должны быть просверлены в деревянном брусе еще на подготовительном этапе, причем их диаметр должен превышать диаметр крепежных элементов как минимум на два миллиметра.
С помощью данного метода укладывается нижний венец. Крепежные детали прочно и надежно удерживают обвязку на поверхности основания возводящегося здания. Крайне важно просушить деревянный брус в достаточной мере перед началом всех работ. Таким образом можно избежать преждевременных деформаций всей несущей конструкции и множества связанных с эти проблем.

Как вы видите сами, крепить брус к фундаменту может даже неопытный человек, который не прошел должную подготовку. Главное – это не торопиться, провести необходимые расчеты и сделать все так, как указано в инструкции, а также помнить о том, что нюансы в строительстве – это самое главное.

Как крепить брус к фундаменту анкерными болтами

Важным этапом строительных работ является крепление бруса к основанию здания.

Трудоемкий и сложный процесс требует значительного строительного опыта и высокой квалификации исполнителей.

Технологии, используемые для разных типов фундамента, отличаются, поэтому нужно учесть все нюансы. Постройка получится устойчивой и крепкой в случае правильного крепления первого венца.

Согласно действующим строительным нормам, могут применяться методы жесткой и накладной фиксации. Первый вариант гарантирует максимальную надежность, второй является более простым в реализации.

Содержание

1. Нужно ли крепить брус к фундаменту
2. Чем лучше закрепить брус
3. Инструменты и материалы
4. Крепление к ленточному фундаменту
5. Установка бруса на столбчатый фундамент
6. Монтаж на свайный фундамент

Нужно ли крепить брус к фундаменту

Процедура является обязательной для строительства зданий из бревен. Она защитит постройку от деформации под воздействием грунтовых вод, набухания и высыхания почвы.

Особое внимание должно уделяться креплению нижнего венца к бетонному фундаменту. По всему его периметру укладывается двух или трехслойный гидроизоляционный материал. Сверху на него устанавливается деревянная доска, предварительно обработанная антисептическим раствором и смазанная со всех краев, помимо торцов, праймером на битумной основе. Это помогает устранить малейшие неровности фундамента и предотвратить деформацию древесины первого венца сруба.

Еще одной функцией крепежной доски является защита фундамента от просачивающейся влаги и предотвращение загнивания составляющих компонентов венца. Заменить вышедшую из строя доску на новую, проще по сравнению с технологией укладки бревен или брусьев «в лапу».

Дополнительный крепеж между срубом и основанием выполнять не следует, поскольку это может усложнить ремонт и замену нижнего сооружения.

Чем лучше закрепить брус

Известно несколько методов, позволяющих привязать брус к фундаменту. Надежнее и прочнее всего он прикрепляется анкерными болтами. Этот способ подразумевает укладку деревянных составляющих на ростверк, накрытый листами рубероида. Важно иметь в виду, что из-за хрупкой текстуры этот материал нельзя слишком долго держать в открытом виде.

Брусья укладываются в горизонтальном положении, нужно проверять точность с помощью строительного уровня. Если обнаруживаются неровности более одного сантиметра, нужно выровнять их разведенным цементом. Более мелкие погрешности можно оставить без исправлений.

Брусья нижнего ряда следует закрепить между собой методом выборки в углах основания. Наиболее удачными станут выборка «в лапу» либо «в полдерева».

Установка деревянного бруса на основание будущего сооружения выполняется анкерными шпильками или гайками, предварительно забетонированных в нем.

Повышенную прочность всей возводимой конструкции обеспечит установка широких шайб для контргаек, увеличивающих область контакта крепежной детали с материалом. Если планируемая длина стен постройки невелика, каждому брусу достаточно будет трех крепежных элементов.

Действующие нормативы строительства предполагают два варианта крепления:

Жесткая фиксация, обеспечивающая прочный контакт между брусом и ростверком. Применяются анкера и другие детали крепления, гарантирующие статичность нижнего венца.

Накладная фиксация, характеризующаяся отсутствием прямого контакта с ростверком. Над первым венцом устанавливаются строительные материалы, общая масса которых отвечает за его статичность.

Первый метод обеспечивает надежную статичность постройки, однако он является сложным и трудозатратным. По этой причине часто обращаются ко второму методу.

Инструменты и материалы

Приступая к работе, необходимо подготовить все необходимые материалы и инструменты:

• Антисептический раствор для обработки фундамента и древесины;
• Анкера и шпильки;
• Строительный уровень;
• Цемент;
• Песок;
• Рубероид.

Также потребуется стандартный набор инструментов для плотницких работ ― долота и стамески, ножовка, сверло и рубанок.

Крепление к ленточному фундаменту

Чтобы закрепить брус на фундаменте ленточного типа, необходимо:

• После заливки фундамента, в сырой цементный раствор вертикально установить анкерные болты с загнутыми или коническими основаниями;
• Между болтами нужно обеспечивать расстояние не менее полуметра;
• После полного высыхания фундамента приступить к подготовке бруса ― просверлить отверстия для шпилек;
• Проверить точность горизонта конструкции  уровнем;
• Устранить найденные дефекты ― впадины заполнить цементным раствором, а возвышенности и выпуклости срезать ножом;
• Укрыть подготовленное основание листами рубероида, обладающими гидроизоляционными свойствами;
• Установить балки и соединить их угловые сопряжения с выпусками;
• Обеспечить прочное соединение металлическими уголками, закрепленными саморезами;
• На анкерные шпильки, установленные в болтах на основании здания, надеть широкие шайбы и зафиксировать соединение при помощи контргаек.

Установка бруса на столбчатый фундамент

Если применяется столбчатый вид фундамента, нижний венец не требует специального крепежа. Это обусловлено тем, что общая масса дома, оказывая давления на основание, обеспечит нужную устойчивость.

Установка бруса в этом случае зависит от типа столбиков основания. Если они выполнены из труб, залитых бетоном, следует предварительно закрепить в них шпильки с 14-миллиметровым диаметром. Сверху на них следует устанавливать первый ряд брусьев, закрепляя гайками. В традиционные кирпичные столбики рекомендуется закладывать резьбовые шпильки.

Места установки всех крепежных узлов необходимо обработать специальными растворами предотвращающими гниение дерева под воздействием конденсата образующегося в результате контакта металла с деревом.

Монтаж на свайный фундамент

Монтаж деревянного бруса состоит из следующих этапов:

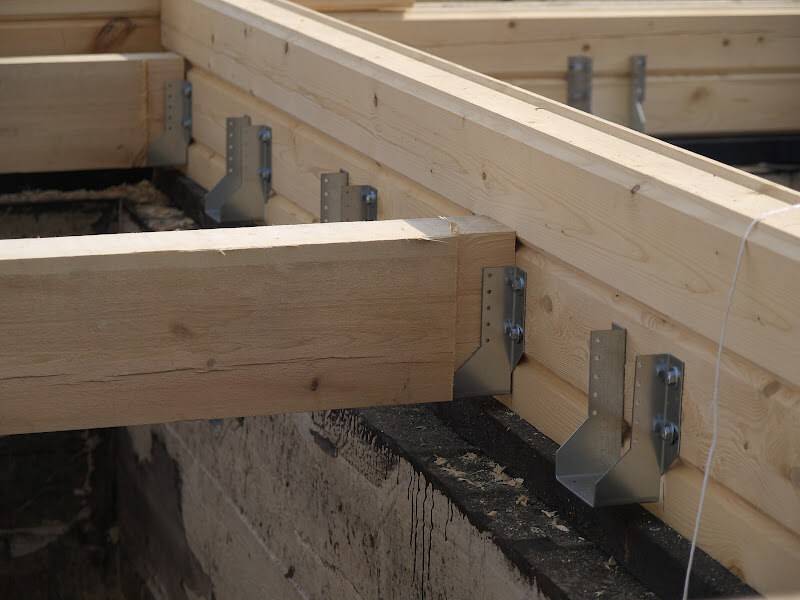

• Крепления П-образных оголовков с перфорированными боковыми поверхностями к сваям, внедренных в грунт;
• Установки деревянной балки в соответствующий паз;
• Фиксации соединения крепежными элементами.

Грамотное крепление бруса обеспечит устойчивость и долговечность конструкции.

Посмотрите видео:

Главное ― подобрать подходящую технологию в соответствии с видом фундамента.

Установка опорных балок — Изящное домостроение

Грязевые простенки поддерживают концы каркаса пола, но в большинстве домов также требуется опора для середины каркаса пола. Опорные балки или балки обеспечивают эту поддержку. Опорная балка может быть изготовлена ​​из различных материалов, в том числе из стали, ЛВЛ и клееного бруса 2×. Однако чаще всего он сделан из сборных слоев размерных пиломатериалов, таких как 2 × 10 или 2 × 12.

Расположение опорной балки

Опорная балка для этого проекта состоит из трех слоев 2×12, собранных в балку длиной 36 футов. Колонны Lally сидят на бетонных подушках или опорах и поддерживают балку. Концы балки обычно упираются в карманы, образованные непосредственно в стенах фундамента. Эти карманы имеют большой размер, чтобы обеспечить воздушное пространство по бокам и концам балки, что способствует циркуляции воздуха и препятствует гниению. Карманы балки достаточно глубоки, чтобы оставить место под концом балки для влагозащитной прокладки.

Прежде чем наметить положение балки, проверьте планы и убедитесь, что карманы балки имеют правильный размер и находятся в нужных местах. У вас есть некоторое пространство для маневра, но серьезные несоответствия могут потребовать новых карманов для балок или изменения длины балок пола.

Если карманы выглядят хорошо, разметьте расположение балки на грязевиках. Проверьте на плане расстояние от передней части дома до осевой линии балки и отметьте эту точку на грязевых подоконниках в обоих карманах балки. Теперь отметьте ширину балки (в данном случае 4½ дюйма), измеряя ее от центральной линии. Мы также отметили место для конца балки, потому что грязевые пороги 2×6 перекрывали карманы балки и должны были быть надрезаны. Компоновка включала ½ дюйма. допуск на воздушное пространство в конце луча.

Толщину подкладки под балку определить несложно. Просто положите кусок балки на дно кармана и измерьте до грязевых порогов. Подкладка именно такой толщины позволит расположить верхнюю часть балки на одном уровне с верхней частью грязевого порога. Металлические пластины или кусок композитного настила создают хорошую подкладку, которая не гниет и не сжимается.

Поместите кусок материала балки в карман и измерьте его до верха корыта, чтобы определить толщину опорной подушки балки.

Сборка балки

После подготовки карманов балки определите точную длину опорной балки, растянув 100-футовый стержень. лента между насечками в грязевых подоконниках. Уменьшите это расстояние от ¼ дюйма до ½ дюйма с каждого конца, чтобы балка легко скользила внутрь. Обычный пиломатериал не бывает 36 футов. длины, поэтому вам придется построить балку из более коротких досок, сложенных вместе. Стыки между досками следует располагать в шахматном порядке от слоя к слою, чтобы никакие два стыка не совпадали в одном месте.

А для максимальной прочности суставы должны проходить через колонну Лалли.

Начните строить балку, собрав материалы. Проверьте каждую доску на наличие выпуклости, взглянув на один край. Корона – любой бантик по ширине доски. При установке доски выпуклая кромка должна быть обращена вверх, чтобы вес здания выпрямил ее. Четко отметьте направление кроны, когда вы работаете с кучей пиломатериалов. Держите самые прямые доски для самых длинных длин; отбраковать худшие доски, чтобы разрезать их на более короткие куски.

Корона представляет собой естественный изгиб доски по ширине и должна быть направлена ​​вверх при установке доски. Осмотрите каждую доску и отметьте направление короны.

Возьмите расположение опорных столбов с планов и нарежьте доски для каждого слоя балки. Обрезая доски по длине, следите за тем, чтобы концы были прямыми. Пометьте каждую доску, чтобы указать ее положение как по номеру слоя, так и по последовательности в этом слое.

Руководствуясь планом каркаса, измерьте и отрежьте отдельные куски пиломатериалов для балки так, чтобы каждый стык располагался над колонной Лалли.

В этом проекте цокольная плита обеспечила хорошую ровную поверхность для работы. Для сборки бруса мы устроили первый слой на цокольном этаже. Доски для второго слоя были размещены поверх первого в соответствии с разметкой, сделанной ранее, и быстрое измерение расположения колонн подтвердило расположение. Два слоя были скреплены вместе в соответствии с графиком скрепления, указанным на плане. Расположение и размер ногтей — это детали, которым необходимо следовать буквально. Для этой балки требовалось четыре гвоздя 16d через каждые 16 дюймов, и везде, где доска перекрывает шов, ряд гвоздей должен быть забит с обеих сторон шва.

Залитый бетонный цокольный этаж представляет собой идеальную рабочую поверхность для сборки балок. Дважды проверьте каждый размер макета, когда помеченные детали соединяются вместе. Там, где доска в балке перекрывает стык в нижнем слое, забейте ряд гвоздей с обеих сторон стыка (обратите внимание на стык в среднем слое).

При сбивании двух слоев пиломатериалов вместе гвоздями 16d располагайте гвозди под углом, чтобы они не проходили через другую доску. И когда вы скрепляете доски вместе, обязательно держите слои на одном уровне с верхним краем балки. Обычно все, что нужно для выравнивания краев, — это удар молотком. Если требуется большее усилие, вбейте ноготь в смещенную доску, чтобы выровнять край (см. «Прибивание гвоздями доски заподлицо»).

Когда третий слой будет прибит в соответствии со схемой прибивания, осторожно переверните балку и прибейте гвоздями и заднюю сторону, снова прибивая гвоздями с обеих сторон любого шва. В качестве дополнительной меры предосторожности против гниения прибейте алюминиевые накладки вокруг каждого конца балки.

Алюминиевые планки, прибитые к концам опорной балки, обеспечивают дополнительную защиту от гниения.

Доски для гвоздей заподлицо Чтобы выровнять доски край к краю, вбейте гвоздь в край нависающей доски, затем забейте гвоздь молотком, пока края доски не выровняются. В каркасе дома есть много мест, где две доски должны быть прибиты друг к другу лицом к лицу так, чтобы их края были заподлицо. К сожалению, две доски редко имеют одинаковую величину короны, и иногда одного удара молотка недостаточно, чтобы выровнять их. В этом случае вбейте гвоздь 16d под углом через край доски, который должен быть втянут. Затем ударьте по гвоздю молотком, пока края двух досок не выровняются. Вбейте дополнительные гвозди по обе стороны от первого, если требуется большее усилие. Когда края будут на одном уровне, вбейте гвоздь в лицевую сторону верхней доски рядом с ногтями на ногах, чтобы удержать все на месте.

Установка балки

Подрядчик по каркасу для этого проекта арендовал вилочный погрузчик для пересеченной местности с телескопической стрелой, машину, которая позволяет легко перемещать пиломатериалы, не напрягая чью-либо спину. Лифт, более распространенный на строительных площадках Западного побережья, можно арендовать и он легко окупается в ходе проекта. Просто убедитесь, что все, кто его использует, были тщательно проверены на его безопасную работу.

Перед установкой балки на место сделайте временные опоры для ее поддержки, пока не можно будет установить колонны Lally. Каждая стойка представляет собой просто пару 2 × 4, прибитых лицом к краю для увеличения жесткости. Чтобы определить высоту столба, натяните веревку через подоконники и между карманами балки так туго, как только сможете. Затем в каждом положении временных стоек установите обрезок 2 × 12 (высота балки) на плиту на ребро и отмерьте до струны.

Для высоты временных опорных стоек сначала натяните натянутую нить между карманами балки. Затем измерьте струну из обрезков материала балки. Вилочный погрузчик или кран делают установку тяжелой опорной балки безопасной и простой операцией. Вставьте один конец балки в нужное положение, затем другой конец.

Сборка балки на месте Сборная балка может быть собрана на месте, если она слишком длинная или тяжелая для подъема. Разложите, вырежьте и пометьте все части, как описано выше. Начиная с одного кармана балки, соберите два слоя балки и поддержите их регулируемыми опорами А-образной рамы. Гвоздей, расположенных в шахматном порядке через каждые несколько футов или около того, достаточно, чтобы скрепить слои на данный момент. Продолжайте сборку до другого кармана балки, устанавливая опоры по мере необходимости для надежной и надежной поддержки. Когда вы закончите первые два слоя балки, сделайте всю длину параллельной осыпи и временно закрепите ее на месте с помощью 2 × 4, прибитых к пластинам. Затем скрепите два слоя вместе в соответствии с графиком и добавьте последний слой (или слои), часто проверяя, чтобы верхние края были на одном уровне, балка прямая, а верхняя часть балки находилась в той же плоскости, что и вершина грязевых отмелей. Многие подрядчики используют переход для установки высоты балки, но так же легко натянуть шпагат каменщика между отвалами и над балкой в ​​каждом положении колонны Lally. При сборке балки на месте во время работы поддерживайте ее на временных опорах. Держите детали в порядке и обязательно точно следуйте графику забивания гвоздей. (Обратите внимание на двойной ил в этом проекте.)

Когда все будет готово, перекатите балку вертикально на блоки и убедитесь, что верхняя часть обращена вверх. Затем измерьте и отметьте точную середину балки. Подъемные цепи затем можно обернуть вокруг балки и расположить на равном расстоянии от середины, чтобы балка была идеально сбалансирована при подъеме. Как только балка выйдет из фундамента, осторожно поверните ее в нужное положение над карманами балки и опустите в нужное положение. Когда балка полностью войдет в карманы, установите временные опорные стойки на место и прикрепите их к нижней стороне балки. Обязательно установите стойки там, где они не будут мешать колоннам Lally позже.

Временные стойки, прибитые Т-образными гвоздями, могут быть прибиты к нижней стороне балки для поддержки.

Балки из стали и LVL Вы можете свести к минимуму, а иногда и исключить потребность в колоннах Lally в подвале, используя материалы, которые прочнее пиломатериалов и имеют большую длину. Стальная двутавровая балка часто может охватывать ширину дома без необходимости в каких-либо колоннах. Однако сталь стоит дорого, и из-за ее веса ее приходится перемещать с помощью крана или вилочного погрузчика. Деревянная пластина должна быть прикреплена к верхней части балки с помощью пороховых крепежных деталей, чтобы обеспечить поверхность для крепления гвоздями к балкам пола. Кроме того, многие муниципалитеты требуют, чтобы стальные двутавровые балки были заключены в гипсокартон с нормами пожарной безопасности, прежде чем дом можно будет заселить. Балка LVL — еще одна альтернатива. LVL бывают большой длины и могут быть скреплены болтами для формирования прочных балок различных размеров, и эти балки несколько дешевле, чем стальные. Большая длина составных LVL сводит к минимуму стыки, но материал намного тяжелее, чем обычные пиломатериалы, и для длинной балки может потребоваться установка крана. Плотность LVL делает ручную забивку практически невозможной. Стальная балка может охватывать большее расстояние, чем деревянная, но вам обязательно понадобится кран, чтобы установить ее на место.

Соединение Post-to-Beam

Поиск:

Вот как это выглядит под вашим домом. Нижняя часть столбов опирается на бетонные опоры, а верхние части столбов поддерживают балки, также известные как балки. Балки пола опираются на балки, а пол, по которому вы ходите, опирается на балки. Строительные нормы и правила не делают различий между столбами высотой 2 фута или 10 футов и требуют только один гвоздь используется для крепления нижней части стойки к бетонному блоку, и НИЧЕГО (например, заглушки для опор) не требуется для крепления верхней части стойки к балке. Существует чрезвычайно распространенное и дорогостоящее заблуждение, что эти почтовые связи нужно укреплять. Остальная часть этой статьи доказывает, почему эта процедура является пустой тратой денег.

Как показано ниже, иногда стойки поддерживают балки, к которым прибит пол, а балки отсутствуют.

ЭТИ СТОЛБЫ В ПРОСТРАНСТВЕ ПОДДЕРЖИВАЮТ ЦЕНТР ПОЛА, В то время как ФУНДАМЕНТ ПО ПЕРИМЕТРУ ПОДДЕРЖИВАЕТ ВНЕШНИЕ КРАЯ. СТРОИТЕЛЬНЫЙ НОРМ НЕ ТРЕБУЕТ СДЕЛАТЬ С ЭТИМИ СТОЛАМИ ЧТО-ТО ОСОБЕННОЕ.

Ниже приведены фотографии некоторых металлических опорных соединителей. Наше первое предупреждение о том, что здесь может быть что-то не так, заключается в том, что это не рекомендуется никакими сейсмическими нормами и рекомендациями по модернизации.

СТАЛЬНЫЕ СОЕДИНИТЕЛИ ДЛЯ ПРИКРЕПЛЕНИЯ ВЕРХНЕЙ ЧАСТИ СТОЛБЫ К БАЛКЕ, КОТОРАЯ ПОДДЕРЖИВАЕТ ПОЛ, И НИЖНЕЙ ЧАСТИ СТОЛБЫ К БЕТОННОМУ БЛОКУ.



ДРУГОЙ ТИП СОЕДИНИТЕЛЯ, ИЗВЕСТНЫЙ КАК Т-образная перемычка, ПРИКРЕПЛЯЮЩАЯ ВЕРХ СТОЙКИ К БАЛКЕ.

НИЖНЯЯ СТРЕЛКА УКАЗЫВАЕТ НА БОЛТ, КОТОРЫЙ ПРИКРЕПЛЯЕТ СТАЛЬНОЙ СОЕДИНИТЕЛЬ К БЕТОННОМУ БЛОКУ.

ТИПИЧНЫЙ ДОМ, В КОТОРОМ ПОДРЯДЧИК ИЛИ ИНЖЕНЕР СЧИТАЕТ, ЧТО СТОЛБНЫЕ СОЕДИНИТЕЛИ БЫЛИ ВАЖНЫ.



Что говорит Строительный кодекс?

ЭТОТ СТРОИТЕЛЬНЫЙ НОРМ ТРЕБУЕТСЯ ТОЛЬКО ОДНИМ ИЛИ ДВУМЯ ГВОЗДЯМИ ДЛЯ ПРИКРЕПЛЕНИЯ НИЖНЕЙ ЧАСТИ СТОЛБ («КОЛОНН») К БЕТОННОМУ БЛОКУ ПЕРВА. СУЩЕСТВУЮЩИЕ ДОМА ИМЕЮТ ДЕРЕВО, ВСТРОЕННОЕ В ВЕРХ БЕТОННЫХ БЛОКОВ.

Цель этого требования четко указана в Международном жилищном кодексе.

Цитата из комментария IRC R407.3: «Чтобы свести к минимуму вероятность случайного смещения колонн, поддерживающих балки или фермы, требуется механическое анкерование колонны». Требование IRC R407.3 в буквальном смысле заключается в обеспечении минимального соединения, чтобы вы не могли локтем или бедром проверить колонку с ее основания или сместить ее, наткнувшись на нее с тяжелой коробкой.

Подробности инженера

Вот три примера чертежей, предоставленных подрядчикам, чтобы показать, что инженер хочет сделать с этим неважным соединением. На рисунке слева красная коробка содержит стальной Т-образный соединительный элемент, который мы показывали ранее.
