Инструкция по монтажу домов из SIP-панелей

1. Первым этапом по строительству дома проводятся земляные работы, и устройство фундамента. Рекомендуемыми типами фундаментов под дома, построенные по данной технологии, являются монолитный малозаглубленный фундамент – монолитная бетонная армированная лента на песчаной подушке (рис. 1), свайный буронабивной с железобетонным ростверком (рис. 2), или винтовые сваи с силовой деревянной обвязкой — рандбалкой, выполняющей функцию ростверка (рис. 3). Окончательный выбор фундамента, конечно, определяется видом почв на участке строительства, уровнем грунтовых вод, и пожеланиями заказчика к устройству подвала.

2. После окончания работ по устройству фундамента, перед укладкой нижнего обвязочного бруса дома, необходимо обеспечить надежную гидроизоляцию всех деревянных элементов строящегося дома от бетонных и металлических частей конструкции. Для этого используется битумная мастика по ГОСТ 25591-83 и ГОСТ30693-2000, битумированная бумага по ГОСТ515-77*, рубероид по ГОСТ 10923-93.

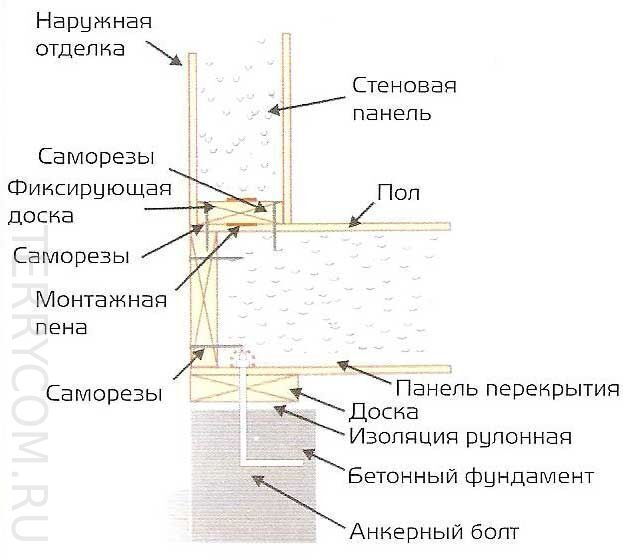

3. На фундамент, покрытый гидроизолирующим слоем водонепроницаемого материала, укладывается нижний обвязочный брус дома (рис. 4). Установка производится в «нулевой уровень» с помощью нивелира или строительного уровня, в строгом соответствии с разработанными чертежами. К укладке нижнего обвязочного бруса следует подойти с особым вниманием, т.к. от точности его установки зависит качество и простота дальнейшей сборки дома. Рекомендуемое сечение нижнего обвязочного бруса не менее 100х150, но возможно использовать и 40х150. Нижний обвязочный брус крепится к фундаменту с помощью анкерных болтов, либо анкерных болтов с гайками по ГОСТ 24379.1-80, установленных с шагом 500 мм по центру обвязочного бруса. Рекомендуемый диаметр анкерного болта 10÷12 мм, длина болта должна обеспечить крепление к бетону не менее чем на 100 мм. Головки болтов утапливаются в обвязку, заподлицо с верхней гранью нижнего обвязочного бруса.

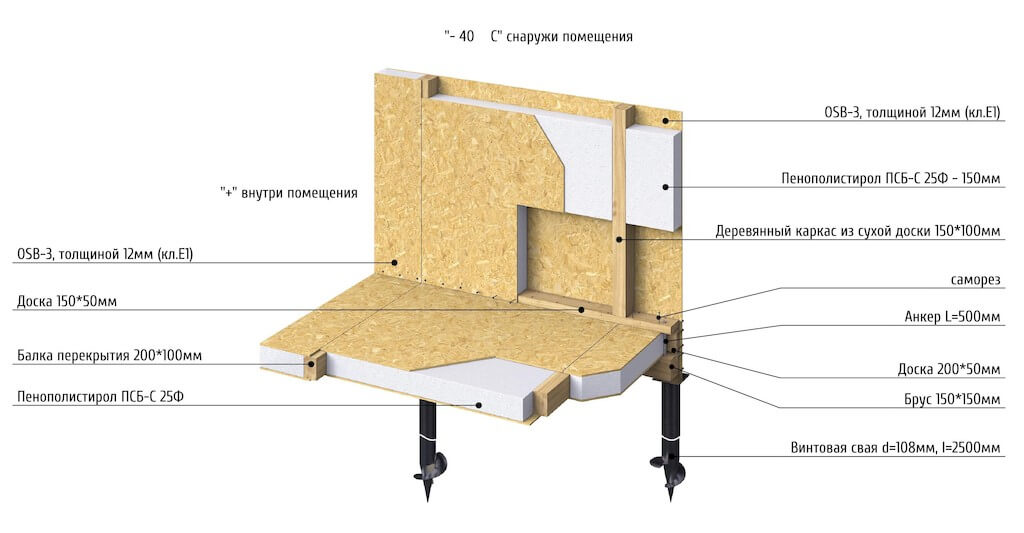

4. На нижнем обвязочном брусе монтируется цокольное перекрытие, состоящее из деревянных лаг, уложенных в выбранные пазы SIP-панелей и передающих нагрузку от перекрытия на фундамент, и самих SIP- панелей.

Монтаж начинается с установки угловой панели (Рис. 5). Затем в специально выбранный в пенополистироле панели паз вкладывается сдвоенная вставка 2х40х200, к которой с другой стороны крепится следующая SIP-панель, и т.д. После того, как весь крайний ряд панелей срощен по длине, в боковой паз вкладывается сдвоенная лага перекрытия 2х40х200, панели пришиваются к ней, и начинается сборка следующего ряда панелей. Монтаж перекрытия ведется в строгом соответствии с предварительно разработанным планом монтажа цокольного перекрытия.

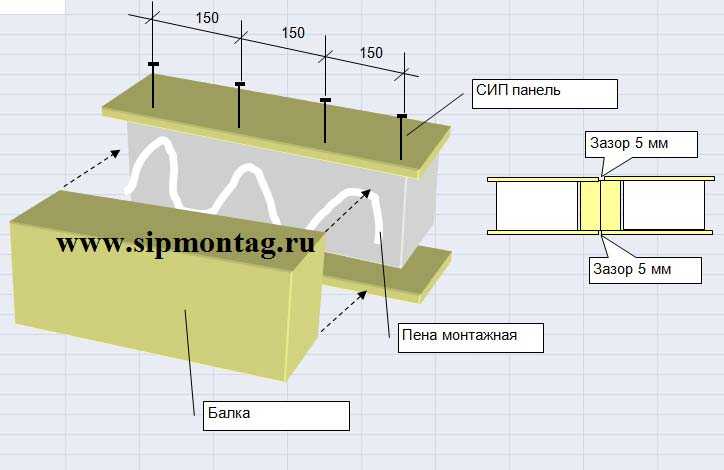

5. Все пазы в пенополистироле SIP-панелей перед установкой панели обрабатываются монтажной пеной. Панели пришиваются к деревянному брусу вставок и лаг перекрытия посредством шурупов по дереву черных 3,5х40 мм с шагом 150 мм (Рис. 6). Сдвоенные вставки и лаги скручиваются по длине между собой с помощью саморезов по дереву черных 4,2х75 мм с шагом 400 мм.

6. Все торцы перекрытия закрываются брусом 40х200 мм.

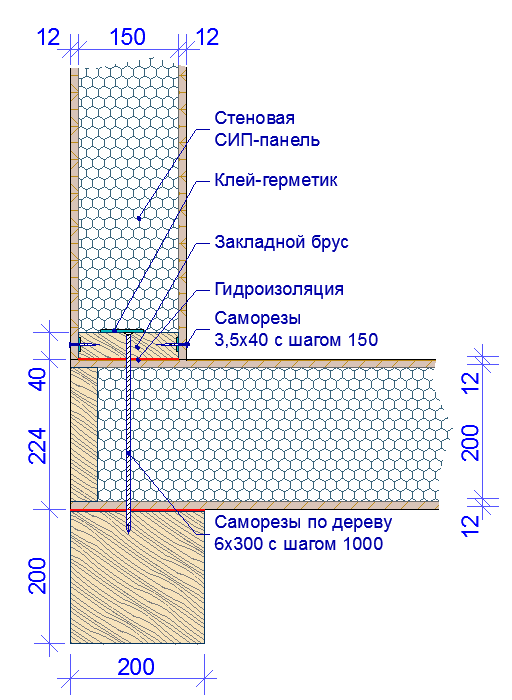

7. Цокольное перекрытие крепить к нижнему обвязочному брусу саморезами 8х280 через каждую сдвоенную лагу.

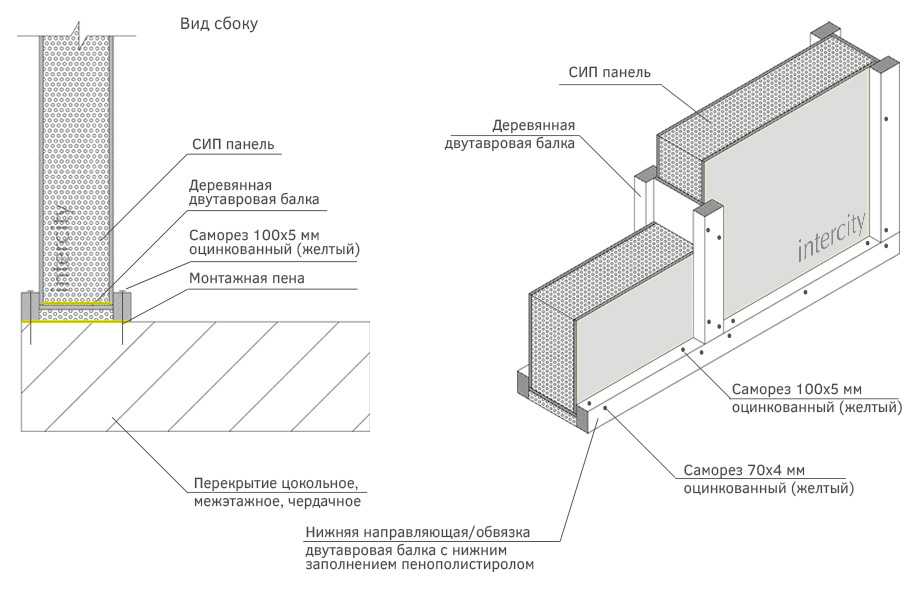

8. Следующим этапом сборки дома идет сборка стен первого этажа. В первую очередь в соответствии с предварительно разработанной схемой монтажа укладывается нижняя обвязка стен первого этажа (Рис. 7). При этом надо обратить внимание, что между обвязками остаются зазоры равные по величине толщине OSB SIP-панелей, что обязательно должно быть отражено на схеме монтажа. Установку нижней обвязки следует проводить очень внимательно, т.к. при отклонениях от схемы монтажа возникнут проблемы при дальнейшей сборке стен. Нижняя обвязка крепится к цокольному перекрытию саморезами 4,2х75 с шагом не более 400 мм.

9. Также следует обратить внимание на то, что нижняя обвязка для повышения точности и облегчения ее монтажа в местах дверных проемов дана без разрывов. Вырезы в ней под дверные проемы следует сделать по месту, после сборки стен 1-ого этажа. А расположение дверных проемов следует учесть при размещении саморезов, крепящих нижнюю обвязку.

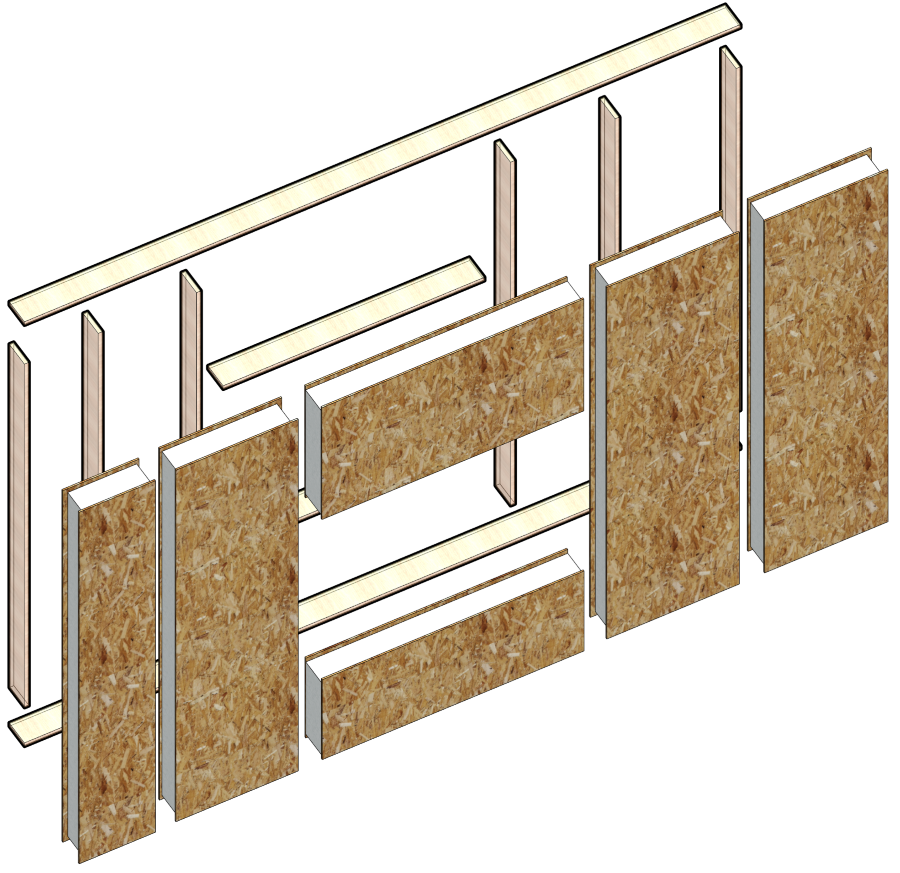

10. После монтажа нижней обвязки стен, следует монтаж непосредственно самих стен, состоящих из деревянного каркаса и SIP- панелей. Предварительно необходимо изучить схему расположения и маркировки стен. Монтаж стен начинается с установки двух угловых панелей, положение которых проверяется с помощью отвеса. Сначала крепится крайняя стойка, которая будет закрывать торец стены. Стойка крепится к нижней обвязке двумя саморезами 4,2х75. Затем к этой стойке крепится стеновая SIP-панель. При этом стойка входит в предварительно обработанную монтажной пеной выборку в пенополистироле SIP-панели (Рис. 8). Панель крепится к стойке и нижней обвязке с помощью шурупов по дереву черных 3,5х40 с шагом 150 мм, с обеих сторон панели. (Рис. 9). Затем устанавливается и аналогично крепится стойка и панель другой стороны угла. После этого угловые панели стягиваются между собой саморезами-глухарями 8х200 с шагом 500 мм (Рис. 10).

11. Далее продолжается последовательная установка всех стеновых панелей и стоек по периметру и во внутренних помещениях дома в обе стороны от первого угла (Рис. 11). Панели крепятся к стойкам и нижним обвязкам с помощью шурупов 3,5х40 с шагом 150 мм, углы и места Т- образных стыков несущих стен стягиваются саморезами-глухарями 8х200 с шагом 500 мм. Сдвоенные стойки крепятся между собой саморезами 4,2х75 с шагом 400 мм, и к нижним обвязкам двумя саморезами 4,2х75. Перед установкой панели выборки в пенополистироле устанавливаемой SIP-панели обрабатываются монтажной пеной.

12. Сборка стен первого этажа дома заканчивается на заранее выбранном последнем углу. (Рис. 12). В предварительно обработанную монтажной пеной выборку SIP-панели вкладывается последняя стойка, которая будет закрывать торец этой стены. Панель пришивается к стойке шурупами 3,5х40. После чего последний угол также как и все предыдущие стягивается саморезами- глухарями 8х200 с шагом 500 мм.

13. После завершения сборки всех стен первого этажа верхние выборки SIP-панелей пропениваются монтажной пеной, затем в них вкладывается верхняя обвязка 40х140 (Рис. 13). Верхняя обвязка крепится ко всем стойкам первого этажа саморезами 4,2х75, все SIP- панели первого этажа пришиваются к верхней обвязке шурупами 3,5х40 с шагом 150 мм с обеих сторон.

14. Сборка стен второго и более этажей также проводится аналогично сборке стен первого этажа.

Устройство стен при условии правильной сборки должно соответствовать Рис. 14 и Рис. 15.

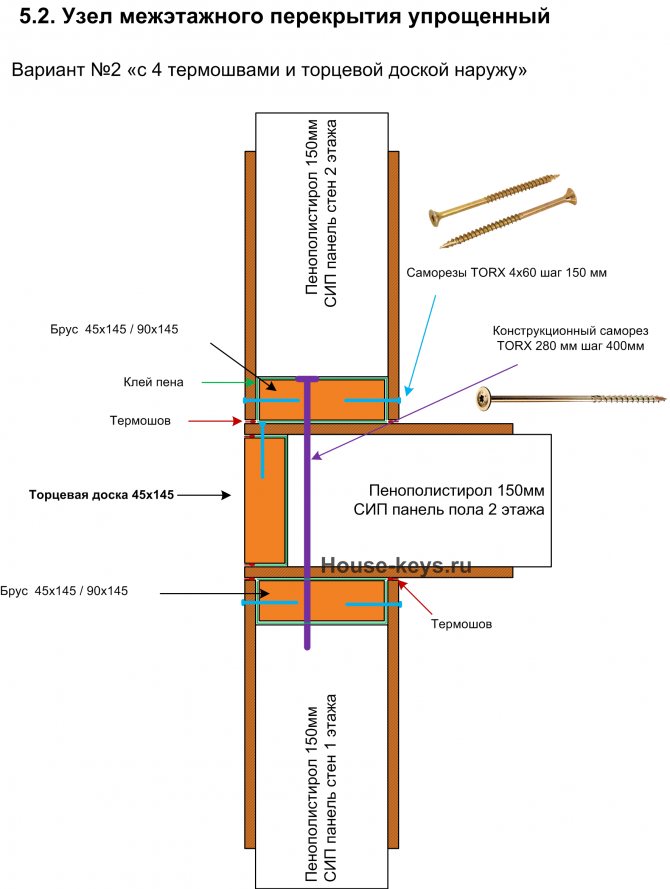

15. Сборка межэтажного и чердачного перекрытий проводится аналогично сборке цокольного перекрытия. Устройство перекрытий при условии правильной сборки должно соответствовать Рис. 16

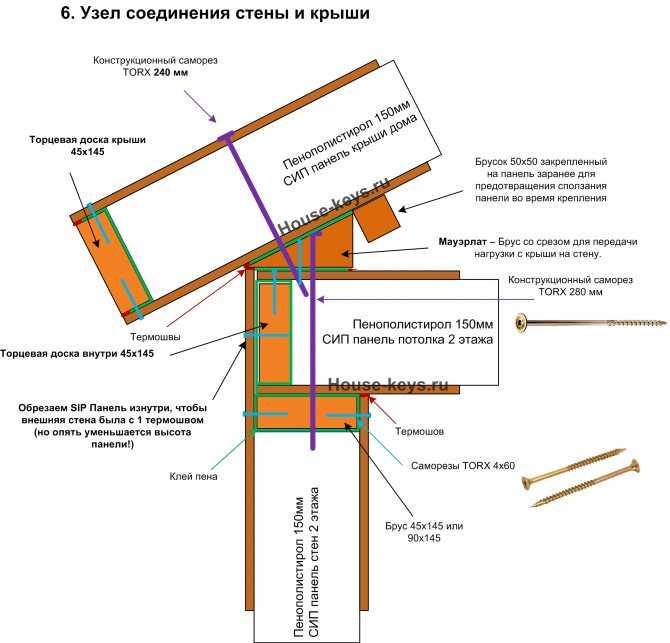

16.После сборки всех стен дома и всех перекрытий, следует приступить к сборке крыши. В первую очередь внимательно изучаются схемы монтажа крыши и планы раскладки панелей крыши. Сборка крыши начинается с установки несущих силовых конструкций крыши: мауэрлатов и прогонов, в т.ч. конькового (Рис. 17). В общем случае все силовые элементы опираются на несущие стены и стойки, и передают на них нагрузку от покрытия. Прогоны достаточно просто зафиксировать саморезами 8х280 по 2 шт. на одно место опирания. Если устройство крепления силового элемента будет иным, то для этого случая должен быть разработан специальный узел.

17. После установки прогонов, в случае сложной многоскатной крыши, необходимо установить ребра и ендовы (Рис. 18). Эти элементы также крепятся саморезами 8х280 по 2 шт. на одно место крепления. Если крыша строящегося здания простая, односкатная либо двускатная, то этот пункт инструкции пропускается.

18. Далее следует приступить к монтажу стропильной системы. В случае простой двускатной крыши, монтаж начинается со стороны одного из фронтонов. Если крыша многоскатная, то монтаж начинается от ендов, или от ребер в обе стороны. Аналогично монтажу стен, каждое сдвоенное стропило крепится вдоль своей оси саморезами 4,2х75 с шагом 400 мм. Стропила крепятся к прогонам саморезами 8х280,по 1 шт. на одно место крепления одного сдвоенного стропила 2х40х200.В местах крепления стропил к ендовам и ребрам возможно крепление саморезами 8х200 под углов по 2 шт. на одно место крепления. Вставки для поперечного стыка SIP-панелей крепятся к стропилам саморезами 4,2х75 по 1 шт. на каждый торец каждой вставки. Выборки в пенополистироле SIP-панелей перед установкой панели пропенивать монтажной пеной, крепить к стропилам и вставкам шурупами 3,5х40 с шагом 150 мм.

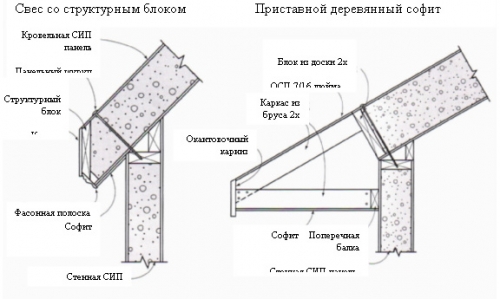

19. Панели и стропила наращивать постепенно вдоль конька крыши (Рис. 20). По окончанию сборки стропильной системы и замыканию теплового контура здания, зашить сверху свесы, и холодные участки крыши OSB3 в один уровень с установленными SIP-панелями.

20. Устройство крыши должно соответствовать Рис. 21 и Рис. 22.

21. Если в доме запроектировано крыльцо с навесом, его устройство должно соответствовать Рис. 23 и Рис. 24.

22. Если понимание данной инструкции вызывает затруднение, рекомендуем обратиться к специалистам.

Крепление сип панелей при монтаже | Информационные статьи от компании Южный Дом | rostdomik.ru

Глаза боятся – руки делают… Эта фраза как нельзя лучше подходит к строительству дома из сип панелей. Ведь такое жилье запросто выстроят два человека (если толщина стенового материала – до 200мм). Вдруг больше, тогда придется позвать еще пару друзей: сип панельное здание без особых усилий соберут 4 человека всего за 3-4 недели.

Этапы монтажа сип дома

Чтобы процесс установки каркасного дома был проще, воспользуйтесь пошаговой инструкций, приведенной ниже. Впрочем, о тонкостях узнавайте, позвонив по нашему телефону. Всем, чем сможем, поможем – хоть словом, хоть делом.

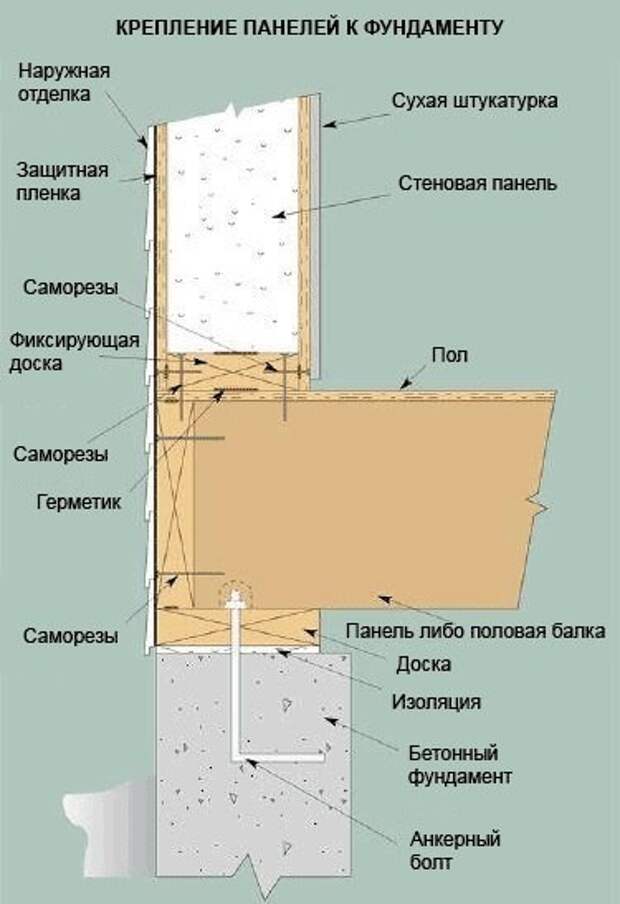

  1. Когда установите свайно-винтовой фундамент, на каждую пяту столбов уложите 2-3-х слойный рубероид (для гидроизоляции). Дальше закрепите обвязочный брус, к которому станете крепить сип панели.
  2. Все начинается с угла. Монтаж sip панелей не исключение. Выставьте в одном из углов деревянную стойку и закрепите ее уголками.

 Строительный уровень – важнейший инструмент на любой стройке. Каждый устанавливаемый элемент при строительстве дачного домика из сип панелей обязательно проверяйте на горизонтальность и вертикальность.

  1. К стойке, по системе шип-паз, крепится первая сип-деталь. Чтобы соединение было герметичным и прочным, сначала в паз залейте монтажной пены (наносите ее зигзагообразно). После соединения элементов дополнительно закрепите их саморезами.
  2. Установив наружные стены, приступайте к монтажу перегородок. Их крепите точно также, как капитальные стены, по системе шип-паз.
  3. Собрав первый этаж, уложите на стены обвязочный брус, на него – панели перекрытия.
  4. На обвязочном поясе по периметру закрепите конструкционные доски.
  5. Также, как первый этаж, второй начинается с установки в углу базовой стойки.
  6. К ней, по аналогии с нижним этажом, закрепите сип панельные детали, вырезанные в размер.

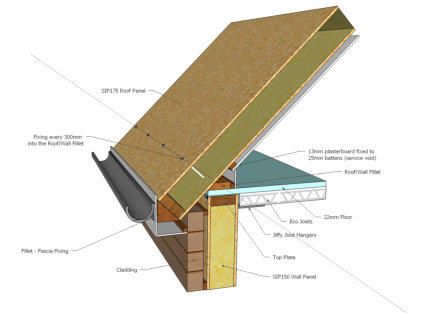

  7. Дальше монтируйте крышу.

 Особенностью кровли сип-дома является отсутствие мауэрлата и обрешеток. Утеплять дополнительно такую конструкцию тоже не нужно. А ведь через не утепленную крышу любого другого дома (кирпичного, деревянного, из ячеистых блоков и т. д.) теряется до 30% тепла.

  1. По завершению сборки коробки и крыши тут же приступайте к установке окон, дверей и внутренней-внешней отделке.

О чем умолчала инструкция

Чтобы построить каркасный дом по сип технологии, можно пойти двумя путями. Например, купить листы материала, доставить и разгрузить их на участке. Установить на подворье электропилу, сделать (купить) проект. Каждый раз, после установки первого сип элемента, вырезать следующий. Одним словом, резать – монтировать, резать — монтировать … и так до последнего самореза.

Можно поступить по-другому: заказать готовый домокомплект, который сделают в заводских условиях. Каждая деталь в этом случае будет особо точной. Готовые сип-элементы (и стойки каркаса) пронумеруют в соответствии со сборочным чертежом здания.

Вам останется только брать, и собирать, брать да собирать. Такой вариант выйдет несколько дороже первого. Но, во-первых, раскрой 1250 мм SIP листа на заводе выполняет компьютерная программа, а значит отходы будут минимальными (что уже снизит стоимость дома).

Во-вторых, на стройплощадке не придется ничего подрезать-подгонять. А если вспомнить, что прочность конструкции увеличивается с уменьшением количества стыков, стоит хорошенько подумать, выгодно ли будет устраивать пилораму на стройплощадке?

Кроме того, не забывайте – говоря о сроке постройки сип дома от фундамента до крыши за 3-4 недели, речь шла о сборке элементов готового домокомплекта. Конечно, монтаж дома из купленных в магазине сип панелей тоже когда-то окончится. Но будет это месяца через 3-4.

Вот и решайте, как построить садовый домик из сип панелей (или приличный двухэтажный особняк). И помните – скупой-то платит дважды, а время, как известно, — деньги…
