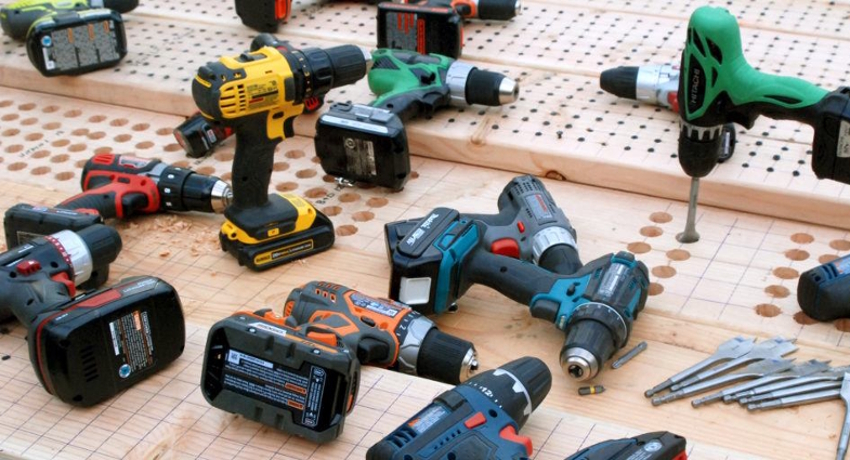

Шуруповёрты аккумуляторные и сетевые: какой выбрать?

Шуруповёрт — это инструмент, который всегда нужен домашнему мастеру-любителю и профессионалу, ведь в решении многих бытовых и производственных задач без надёжного шуруповёрта просто не обойтись. А значит — это оборудование должно располагать необходимыми характеристиками, чтобы успешно решать любые возложенные на него обязанности. Рассмотрим основные возможности шуруповёртов — это поможет в выборе наиболее подходящего инструмента.

Аккумуляторные и сетевые шуруповёрты

Шуруповёрты могут работать от электросети — сетевые инструменты или аккумулятора — аккумуляторные модели. Каждый тип оборудования имеет свои рабочие особенности.

Сетевой инструмент питается от сети 220 В, как правило, легче аккумуляторных аналогов, география применения ограничена длиной электрического провода и удлинителя. Также по технике безопасности, сетевые модели не должны использоваться во влажных помещениях.

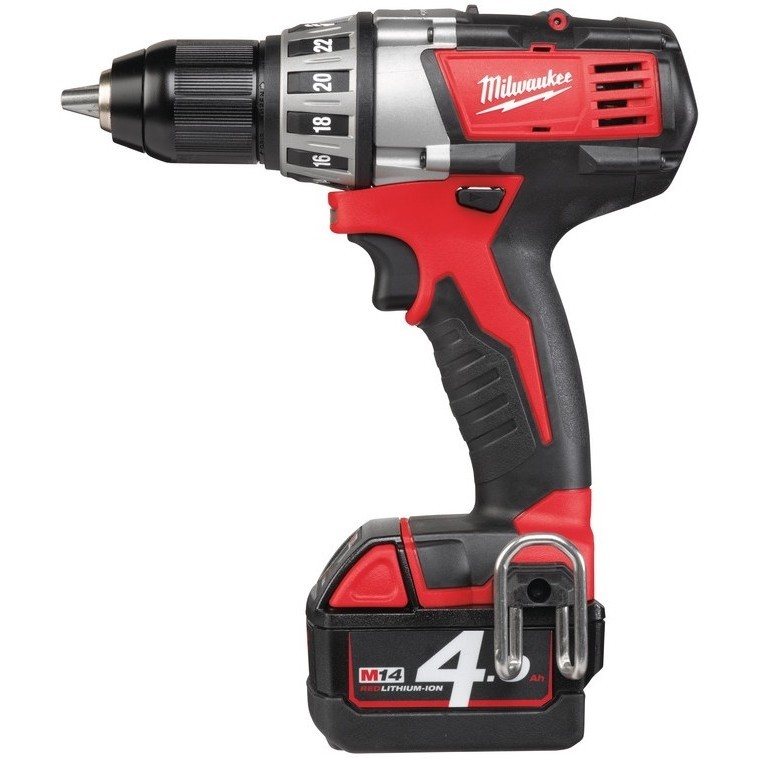

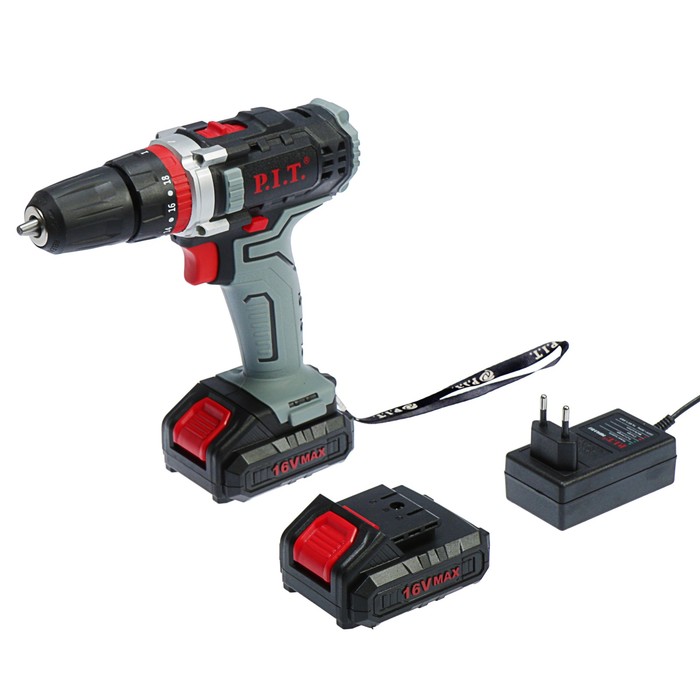

Аккумуляторные шуруповёрты работают от съёмных батарей. Это мобильные устройства, которые не привязаны к сети, абсолютно безопасны для оператора при решении рабочих задач, в том числе и в помещениях с повышенной влажностью. Необходимо только своевременно заряжать аккумуляторную батарею для дальнейшего применения.

Виды аккумуляторов

Литий-ионные — надёжные аккумуляторы с высокой ёмкостью и вольтажом, сочетают в себе производительность и долгой срок службы — выдерживают более 600 циклов зарядки. Неподвержены саморазряду и лишены эффекта памяти, а значит, их можно заряжать когда удобно и необязательно ждать полной разрядки. Отличаются небольшими габаритами и весом по сравнению с другими видами аккумуляторных батарей. Что очень важно для оператора, если пользоваться инструментом весь рабочий день. При низких температурах теряют заряд быстрее. Используются для поддержки питания и обеспечивают широкие возможности бытовым инструментам и оборудованию профессионального уровня.

Никель-металлгидридные батареи — неприхотливые в эксплуатации батареи, хорошо зарекомендовали себя в сложных условиях работы при низких температурах. Устанавливаются на бытовой инструмент и профессиональную технику. Выдерживают около 1000 зарядных циклов.

Никель-кадмиевые батареи — выдерживают до 300 циклов зарядки. Более дешёвые аналоги, устанавливаются на маломощный инструмент, который предназначен для решения простых задач по хозяйству. Такой вариант оборудования отличается низкой ценой и приемлем для простейшего бытового использования.

Никель-металлгидридные и кадмиевые аккумуляторы необходимо заряжать только после полной разрядки. Потому что частые подзарядки способствуют снижению ёмкости аккумулятора.

Мощность, напряжение и ёмкость аккумулятора

Мощность оборудования работающего от сети измеряется в Ваттах, у аккумуляторного определяется в Вольтах и зависит от напряжения батареи, которое варьируется от 3,6 В до 18 В для самых производительных моделей.

Профессиональные проводные шуруповёрты, выполняющие интенсивную работу, требует мощности от 550 до 800 Вт. Для простого бытового использования вполне достаточно мощности в 500 Вт.

Высокое напряжение аккумулятора избавляет от необходимости часто заряжать батарею и обеспечивает шуруповёрту продолжительный рабочий процесс.

Чем больше ёмкость аккумуляторной батареи, тем дольше шуруповёрт сможет выполнять свои функции без дополнительной зарядки. Так, например, батарея ёмкостью 1 Ач выдаёт ток 1 А в течение одного часа. Как правило, стандартная емкость 1 Ач характерна для шуруповёртов бытового уровня, для профессиональных 2 — 5 Ач.

Щёточные и бесщёточные двигатели шуруповёртов

Шуруповёрт с бесщёточным двигателем также называется бесколлекторным — это инструмент с электрическим мотором без коллекторного узла с щётками, который заменен электронным блоком. Отсутствие механического коллекторного узла значительно повышает эффективность работы электромотора.

Бесщёточные шуруповерёты компактнее своих аналогов, они меньше по весу и гораздо эффективнее — это имеет значение при интенсивной эксплуатации оборудования и решении сложных рабочих задач. При равном использовании энергии, инструмент с бесщёточным мотором может закрутить 300 саморезов, а с щёточным, закрутит на 100 меньше.

Бесколлекторный шуруповёрт лишён необходимости замены щёток, которая возникает у коллекторных агрегатов. Бесщёточные двигатели не имеют трущихся узлов, в отличие от аналогов, и значительно лучше в плане долговечности срока работы.

Сравнивания бесщёточные и щёточные шуруповёрты в плане надёжности, можно сказать, что в этом отношении техника имеет примерно равные показатели. Электрический мотор представляет собой простое, износостойкое устройство, при оптимальном режиме нагрузок отличается длительным периодом использования. Щёточный узел вывести из строя довольно сложно, только если применять оборудование в агрессивной для инструмента среде не учитывая технику безопасности.

Итак, к преимуществам бесщёточных шуруповёртов можно отнести: простую конструкцию, небольшой вес и габариты; удобную регулировку частоты вращения; дешёвое техническое обслуживание; повышенную износостойкость при повышенных нагрузках; длительный срок эксплуатации; противопожарную безопасность, а именно отсутствие искрения; мощный реверсный режим и высокую скорость вращения.

Автономные бесщёточные шуруповёрты больше подойдут для ежедневной и постоянной работы на производстве и профессионального использования. При интенсивной нагрузке предпочтение следует отдать именно таким инструментам.

Если длины сетевого шнура вполне хватает для решения ваших бытовых задач и дефицит мощности абсолютно не волнует, при этом запланировано нерегулярное применение техники только по необходимости, в этом случае гораздо выгоднее выбрать проводной агрегат с щёточным двигателем. Это поможет сэкономить сбережения и приобрести инструмент, возможностей которого будет более чем достаточно для бытового использования.

Количество скоростей и крутящий момент

Шуруповёрты бывают односкоростными или двухскоростными, а также имеют реверс — для вращения оснастки в обратную сторону. Модели с одной скоростью предназначены для работы с крепежными элементами. Список возможностей шуруповёртов с двумя скоростями дополнен функцией сверления, что значительно расширяет область применения такого оборудования.

Крутящий момент влияет на производительность шуруповёртов. Чем выше крутящий момент, тем эффективнее он справляется с прочными материалами бетоном, кирпичом, камнем, и шире отверстие сможет просверлить и закрутить более крупный крепёж. Величина измерения крутящего момента — Ньютон на метр (Нм). За регулировку крутящего момента в инструменте отвечает специальная муфта. Она ограничивает усилие, чтобы при закручивании не повредить оснастку и не сорвать шлиц или завернуть крепёж слишком глубоко.

Для домашнего применения вполне достаточно инструмента с крутящим моментом 10 — 15 Нм, для профессионального использования необходимы шуруповёрты с высоким крутящим моментом от 40 Нм и выше.

Тип патрона

Смена и фиксация оснастки в шуруповёртах осуществляется посредством быстрозажимного патрона или бит-патрона. Они изготавливаются из пластика или металла. Металлические патроны гораздо надёжнее пластиковых. Диаметр патрона для профессионального оборудования от 1,5 до 13 мм, в шуруповёртах бытового уровня диаметр патрона от 1 до 10 мм.

Бит-патрон применяется в моделях высокой мощности, он надёжно фиксирует и удерживает оснастку при длительных и интенсивных рабочих нагрузках. Чтобы заменить насадку в бит-патроне, необходим специальный ключ, эта операция осуществляется двумя руками, и требует больше времени.

Быстрозажимной патрон — поддерживает бесключевую замену оснастки. Замена осуществляется быстро, одной рукой. Но сила фиксации у быстрозажимного патрона слабее, чем у бит-патрона.

Эргономика и дополнительные функции

Это одна из ключевых характеристик для оборудования, которые используются в интенсивном режиме. Правильная балансировка, небольшой вес, дополнительная рукоять для крепкого удержания, с нескользящей рельефной поверхностью, антивибрационные накладки — всё это облегчает нагрузку на оператора, особенно если инструментом нужно работать целый день.

Дополнительные функции: подсветка рабочей зоны — незаменима если использовать шуруповёрт при плохом освещении; индикатор заряда показывает уровень заряда инструмента; USB-зарядка — аккумулятор можно заряжать с помощью USB-кабеля, встречается среди оборудования любительского уровня; дополнительный импульсный режим работы — при повышенном сопротивлении шуруповёрт переходит на ударно-импульсный режим. Импульсный режим полезен при выкручивании прикипевшего в материале крепежа. В этом режиме шпиндель вращается не равномерно, а рывками, что помогает извлечению болтов и саморезов.

Дополнительные функции шуруповёртов значительно расширяют возможности оборудования, позволяют справиться с серьёзными рабочими задачами и делают эксплуатацию инструмента более комфортной.

Где приобрести надёжный шуруповёрт?

В магазинах ТМК Инструмент представлена широкая линейка аккумуляторных и сетевых шуроповёртов от ведущих производителей. Вы сможете подобрать качественное и универсальное оборудование для решения хозяйственных задач и профессионального использования.

Как работает шуруповерт и конструкция инструмента — что надо знать при использовании – Мои инструменты

Содержание

1 Как устроен шуруповерт или конструкция прибора
2 Принцип работы шуруповерта от А до Я разбираемся как работает инструмент
3 Как работает аккумулятор на автономных шуруповертах

4 Как работает зарядное устройство и его схема
5 Кнопка шуруповерта принцип работы и конструкция
6 Двигатель на шуруповерте и как он работает
7 Как работает редуктор шуруповерта
8 Как работает механизм трещотки на шуруповерте
9 Принцип функционирования патрона
10 Как правильно работать шуруповертом инструкция
11 Особенности правильного хранения с целью увеличения срока службы

Трудно представить арсенал домашнего мастера без шуруповерта. Этот инструмент способен заменить отвертки, гаечные ключи и дрели. Конструктивно он состоит из двух основных частей — электрической и механической, посредством которых происходит выполнение полезной работы. Многие владельцы не знают всех его возможностей, и тем более, как работает шуруповерт. Именно в вопросе принципа работы надо разобраться подробно, чтобы не только оценить способности прибора, но и облегчить выполнение его ремонта.

Как устроен шуруповерт или конструкция прибора

Рассматриваемый вид инструмента работает по принципу превращения электрической энергии в механическую, тем самым совершая полезную работу. Исходя из этого, шуруповерты классифицируются на сетевые и аккумуляторные. Популярностью пользуются аккумуляторные модели за счет их портативности, однако сетевые также имеют преимущество — это высокая мощность по сравнению с аккумуляторными. Сетевые шуруповерты еще называют дрелями, так как ими можно не только завинчивать крепежные изделия, но и сверлить дерево и металл.

Это интересно! Близким родственником аккумуляторных шуруповертов являются гайковерты, которые имеют не только одинаковое устройство, но и принцип работы.

Внешнее устройство сетевых и аккумуляторных моделей практически идентичное, за исключением незначительного отличия. Это отличие заключается в присутствии батареи на портативных инструментах, а также наличие провода для подключения в розетку на приборах сетевого типа. Внутреннее устройство имеет больше отличий, однако, принцип работы шуруповертов сетевого и аккумуляторного типа одинаковый. Главными конструктивными элементами рассматриваемых устройств являются:

Корпус из ударопрочного пластика
Патрон (обычно быстрозажимного типа)
Кнопка, выключатель или курок для запуска инструмента
Переключатель режимов направления движения исполнительного органа — реверс
Регулятор скорости в виде переключателя
Регулятор силы момента — более известен, как трещотка

Чтобы понимать устройство, ниже представлено фото с описанием каждого элемента. Работа прибора основывается на следующих деталях, которые находятся внутри корпуса:

Электромотор коллекторного или бесколлекторного типа
Шестеренчатый механизм в виде планетарного редуктора
Предохранительная муфта с регулятором усилия — исключает заклинивание и перегрев мотора, предотвращая тем самым выход его из строя

В зависимости от модели инструмента, они также дополнительно могут оснащаться подсветкой, индикацией заряда батареи или LED-дисплеем. В конструкции корпуса могут быть пазы для размещения сменных бит, что облегчает эксплуатацию прибора.

Это интересно! В сетевых шуруповертах применяются коллекторные двигатели переменного тока 220В, а в аккумуляторных используются, как коллекторные, так и бесколлекторные моторы постоянного тока. Сразу надо отметить, что бесколлекторные модели встречаются реже, так как их стоимость в 2 раза выше моделей с графитовыми или медными щетками.

Принцип работы шуруповерта от А до Я разбираемся как работает инструмент

Популярными являются модели аккумуляторного типа, поэтому на их примере и разберем принцип работы шуруповертов. Зная устройство и конструкцию шуруповерта, не составит большого труда выяснить, как же работает этот прибор. Однако часто даже опытные мастера спотыкаются при ответах на вопросы — для чего нужна трещотка, как работает кнопка и почему на шуруповертах используются именно планетарные редукторы, а не обычные. Рассмотрим подробный принцип работы шуруповерта, и выясним все ответы.

Начинает работать прибор при нажатии на кнопку, которую еще называют выключателем. Однако выключатели (не имеют опции регулирования скорости) обычно используют на болгарках, а на шуруповертах применяются кнопки со встроенным регулятором оборотов. Принцип работы регулятора простой — чем сильнее сила нажатия на курок, тем выше скорость вращения патрона
Чтобы патрон начал вращаться при нажатии на пусковую кнопку, необходимо обеспечить подачу постоянного тока на электромотор. Для этого применяется аккумулятор, который выступает в качестве источника. Он состоит из набора банок, которые соединены последовательно, что в совокупности позволяет получать напряжение от 9 до 24В
Аккумулятор на шуруповертах является съемным, что позволяет не только подзаряжать его, но и менять при разрядке. От аккумулятора ток подается на кнопку включения. Если батарея разрядилась или испортилась, то шуруповерт может работать от автомобильного аккумулятора
Кнопка имеет сложную конструкцию неразборного типа. В кнопке замыкаются контакты, а также меняется полярность напряжения, поступающего на контакты электромотора
На кнопку подведено два провода от аккумулятора, которые замыкаются, и отходят на контакты коллекторного мотора постоянного тока. В конструкции кнопки имеется элемент, который отвечает за регулировку вращения патрона в зависимости от силы нажатия на курок — так называемый плавный пуск
На коллекторный двигатель поступает постоянный ток, который подается на обмотку ротора. Роль статора в двигателе выполняют постоянные магниты, посредством которых и происходит вращение ротора. К валу ротора крепится шестерня, момент вращения от которой передается на редуктор
Редуктор планетарного типа на шуруповерте состоит из набора шестерней с внутренним и наружным расположением звеньев. Посредством шестерней происходит передача крутящего момента от двигателя на патрон инструмента
Редуктор соединен с валом, на который крепится патрон. В губках цангового устройства фиксируется рабочая насадка — сверло, бита и прочие
Кроме этих элементов, в конструкции шуруповерта имеется трещотка или регулятор силы прижима с предохранительной муфтой
Предохранительная муфта исключает вероятность заклинивания вала, например, при сверлении или завинчивании шурупа. Отсутствие предохранительной муфты способствует тому, что может сгореть обмотка ротора вследствие увеличения нагрузки
Регулятор силы момента служит для обеспечения эффективного воздействия на обрабатываемые поверхности. Он исключает проворачивание патрона относительно вала, исключая увеличение нагрузки. Наличие регулятора позволяет завинчивать крепления с определенным моментом

Все эти устройства являются составными элементами шуруповерта. Рассмотрим подробно каждый элемент инструмента, а также его конструктивные особенности, что позволит разобраться в вопросе о том, как работает шуруповерт. Ниже на видео показан подробный принцип работы шуруповерта-дрели.

Как работает аккумулятор на автономных шуруповертах

Аккумулятор является источником, посредством которого в движение приводится электромотор. В конструкции аккумулятора используются цилиндрические банки из никель-кадмиевым или литий-ионным заполнением (есть еще металл-гидридные). Каждая банка выдает напряжение от 1,5 до 4 Вольт, что зависит от типа ее заполнения. Каждая банка соединяется между собой последовательно, поэтому в итоге напряжение каждой банку суммируется. Это напряжение передается через контакты на инструмент.

В зависимости от количества банок внутри батареи шуруповерта, аккумуляторы способны выдавать напряжение от 9 до 24В. Наиболее популярными являются модели на 12В-14В. Маломощными являются 9-вольтовые шуруповерты, а к высокомощным принадлежат приборы с напряжением питания от 18В до 24В. Кроме напряжения, аккумуляторы имеют еще один важный параметр — это емкость. Емкостью называется количество заряда, которое способен выдавать аккумулятор за соответствующий промежуток времени. Чем больше емкость, тем дольше способен работать шуруповерт без подзарядки. Для зарядки АКБ применяются специальные зарядные устройства, принцип работы которых необходимо рассмотреть.

Как работает зарядное устройство и его схема

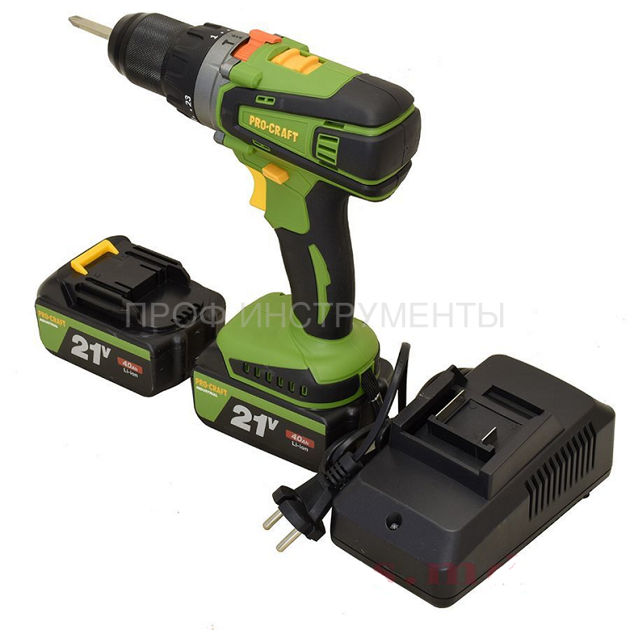

Зарядное устройство для шуруповерта представляет собой блок с микросхемой, сетевым проводом и выводными контактами. Принцип работы зарядного шуруповерта заключается в следующем:

Посредством сетевого провода подается напряжение на блок
В блоке происходит преобразование переменного напряжения в постоянное. Достигается за счет использования выпрямительного моста
Кроме преобразования напряжения, происходит также его понижение до соответствующего уровня в 9 — 24В. Реализуется за счет трансформатора или инвертора
Способность восполнения заряда АКБ зарядным устройством основывается на величине выходной силы тока
Именно от величины тока зависит не только возможность восполнения заряда батареи, но и продолжительность зарядки

Схема работы зарядки показана на фото ниже.

Имея представление о том, как работает зарядное устройство на шуруповерте, не составит труда отремонтировать его.

Кнопка шуруповерта принцип работы и конструкция

Напряжение от АКБ подается на двигатель через кнопку. Кнопка используется не только в качестве устройства для замыкания контактов.

На кнопку возлагаются следующие задачи:

Замыкание контактов проводов «плюс» и «минус», за счет которых подается питание на двигатель
Реверс — смена полярности контактов проводов, поступающих на двигатель. Это позволяет обеспечивать вращение вала двигателя в разных направлениях
Регулировка скорости в зависимости от усилия нажатия на кнопку пуска

Задача кнопки в том, чтобы обеспечить плавную подачу напряжения на двигатель инструмента при нажатии пускового курка.

Двигатель на шуруповерте и как он работает

Принцип работы коллекторного и бесколлекторного (бесщеточного) двигателя отличаются. Наиболее популярны на шуруповертах моторы коллекторного типа. Их преимущество в невысокой стоимости, а недостаток в наличии расходного элемента — это щетки. С течением времени при эксплуатации прибора происходит износ щеток, поэтому в один момент можно обнаружить, что мотор перестает работать. Часто такая поломка владельцем инструмента воспринимается, как сгорание обмотки ротора, однако достаточно заменить щетки или почистить (обычно медные), чтобы прибор возобновил свою работу. Графитовые или угольные щетки применяются на сетевых электроинструментах.

В коллекторном двигателе на обмотку ротора подается ток через щеточный узел. При протекании тока наводится электродвижущая сила, тем самым ротор из обмотки превращается в магнит. Вокруг ротора расположен статор в виде двух пластин из магнита. Противодействие двух магнитов (ротора и статора) способствуют возникновению силы отталкивания, что и приводит в итоге к тому, что ротор начинает вращаться. Силу вращения используют в полезных целях, чтобы привести в движение патрон инструмента с рабочими насадками. Так работают все коллекторные моторы, как сетевого, так и аккумуляторного типа. Отличие между ними лишь в том, что на сетевых приборах двигатель состоит из статора и ротора с обмотками.

Принцип работы бесколлекторного двигателя отличается тем, что вал соединяется со статором. Статор состоит из магнитов, и приводится в движение. Ротор при этом стоит на месте, и на него подается ток напрямую без щеток. В обмотке ротора наводится ЭДС, и теперь посредством силы противодействия происходит вращение подвижного элемента — статора. Бесщеточный мотор является более надежным и эффективным, так как в нем отсутствуют расходные элементы (щетки), а значит, он способен работать достаточно долго до момента перегорания обмотки. Есть у них недостаток — это высокая стоимость. Ниже схема, как работает бесколлекторный двигатель на шуруповерте.

Дороговизна бесколлекторных моторов шуруповертов заключается в сложности их устройства. Чтобы обеспечить вращение статора из магнитов, на обмотку ротора следует подключить не два, а три провода. Это необходимо для обеспечения фазосдвигающего эффекта, посредством которого наводится ЭДС. Для достижения такого эффекта применяются специальные устройства, обеспечивающие подачу напряжения со сдвигом фаз.

Это интересно! На патрон инструмента вращательный момент от вала электродвигателя передается посредством редукторного узла. Он позволяет уменьшить скорость и повысить силу момента.

Как работает редуктор шуруповерта

Редукторный механизм планетарного типа предназначен для снижения скорости вращения и увеличения силы момента. Состоит редуктор из набора шестерней. Они имеют разное количество зубьев, за счет чего происходит снижение скорости вращения до соответствующих значений.

В конструкции шуруповертов имеются переключатели, предназначенные для работы инструмента на разных скоростях:

Первая — медленная, используется для завинчивания саморезов, винтов, а также резьбовых соединений
Вторая — быстрая, при включении инструмента в режим «2» происходит вращение патрона со скоростью в 2 раза быстрее, чем на 1 скорости. В таком режиме прибор применяется для сверления металла и дерева. Сверлить бетон шуруповертом можно только в случае, если он имеет ударный режим. Обычно это ударные шуруповерты-дрели сетевого типа, обладающие высокой мощностью

Это интересно! Если подключить к валу двигателя шуруповерта патрон напрямую, то мотор быстро выйдет из строя. Редуктор не только способствует снижению скорости, но и предохраняет мотор от выхода из строя.

Редуктор состоит из ведущих и ведомых звеньев — шестерней. Ведущие шестерни называют «солнцем», а ведомые «водилом». Регулировка скорости происходит за счет механического переключения шестерней с большим количеством зубьев на малое. В итоге инструмент способен работать в двух режимах — сверление и завинчивание.

Это интересно! Отвечая на вопрос, почему на шуруповертах применяются планетарные редукторы, надо отметить, что они позволяют повысить силу момента и снизить скорость. С этой задачей сможет справиться обычный редуктор, поэтому кроме увеличения силы момента и снижения скорости до необходимого диапазона, планетарный редуктор обеспечивает плавный переход от вала мотора на патрон.

Как работает механизм трещотки на шуруповерте

В конструкции инструмента кроме редукторного механизма применяется также такое устройство, как регулятор силы момента с предохранительной муфтой. Эти два устройства являются взаимосвязанными, но имеют схожую конструкцию. Для начала выясним, зачем нужна трещотка и механизм регулировки силы момента, который отсутствует на дрелях и шуруповертах.

Шуруповерт предназначен для выполнения работ по завинчиванию саморезов и прочих крепежный изделий. При завинчивании саморезов в древесину требуется прилагать разное усилие, что зависит от длины крепежного изделия, а также типа древесины (твердости).

Для этого требуется прилагать усилие с разной степенью силы. В конструкции имеется механизм, который и называется трещоткой. Принцип работы этого механизма похож на моментный ключ. По достижению соответствующего усилия, которое устанавливается вручную, происходит проворачивание рукоятки относительно головки ключа. Рассмотрим, что собой представляет данный механизм на шуруповерте:

Одна большая пружина или комплект пружин, за счет которых регулируется усилие прижима
Штуцера или кулачки, которые служат для соединения с передаточным механизмом. В качестве штуцеров также применяются шарики с подшипников. На примере фото, которое расположено ниже, выступы размещены на пластине
Канавки или пазы, посредством которых происходит соединение штуцера, с воздействующей на него пружиной

Для удобства восприятия, на наружной части устройства имеются обозначения в виде цифр от 1 до 24 и более. Чем больше цифр на корпусе регулятора усилия, тем выше настроечный диапазон. Чем сильнее пружины воздействуют на штуцера, тем больше усилие прижима. Переключение регулятора в режим большого значения позволяет завинчивать длинные саморезы в твердые породы древесины.

Регулятор силы прижима одновременно выполняет защитную функцию, за счет которой исключается вероятность заклинивания статора. Если заклинивает насадка, закрепленная в патроне инструмента, то в регуляторе происходит проскальзывание штуцеров по канавкам. Ротор при этом преодолевает усилие, однако не заклинивает. Отсутствие такого механизма привело бы к перегоранию обмоток ротора, за счет увеличения тока.

С целью защиты двигателя инструмента от его сгорания, в конструкции также применяется предохранительная муфта фрикционного типа. Ниже она представлена на фото, и срабатывает при заклинивании насадки. К примеру, выставлено максимальное усилие на регуляторе, в таком случае, если заклинит сверло, то с высокой долей вероятностью произойдет вырывание прибора из рук. Чтобы этого не случилось, используется защитная муфта, которая исключает вырывание инструмента из рук, а также предотвращает сгорание обмотки на роторе.

При заклинивании насадки в патроне происходит остановка ротора двигателя. Чтобы препятствовать такому заклиниванию, для этого в конструкции и применяется предохранительная муфта. Работает она только в одном режиме, когда исполнительный орган вращается в направлении направо. При вращении патрона налево муфта не срабатывает, что видно по фото выше. Обычно дополнительные предохранительные муфты используются на мощных шуруповертах от 14В. Ниже на фото разновидность регулятора усилия прижима шуруповерта, принцип работы которой аналогичен описанию.

Это интересно! Не на всех шуруповертах присутствуют предохранительные муфты, как как их роль играют регуляторы усилия.

Принцип функционирования патрона

Патроны на шуруповертах бывают двух типов — быстрозажимные и ключевые. Быстрозажимные более популярны, и они бывают одно и двухмуфтовыми. Ключевые более надежные, так как в них исключается вероятность проворачивания насадки. Ключевые исполнительные органы применяются обычно на дрелях, которые исключают проворачивание сверл с цилиндрическими хвостовиками. На шуруповертах используются обычно быстрозажимные, так как они достаточно надежно фиксируют насадки в виде бит, имеющих шестигранную конструкцию хвостовиков.

Ключевые и быстрозажимные патроны на шуруповертах имеют схожую конструкцию и принцип работы, который основывается на перемещении зажимных губок. В конструкции имеется три губки, которыми и фиксируются хвостовики рабочих насадок — сверла, биты, полировальные насадки и прочее.

Чтобы патрон служил долго, необходимо периодически вносить внутрь смазочные вещества, а также очищать рабочие органы от засорений. При выходе из строя губок, они не подлежат замене. При выборе патрона надо учитывать, что они отличаются по такому параметру, как диаметр хвостовиков насадок, которые можно закрепить в нем. Учитывать необходимо и диаметр отверстия для крепления на шуруповерте.

Патрон крепится к шуруповерту двумя резьбовыми зажимами. Первый зажим находится внутри, и представлен в виде четырехгранного (реже одногранного) винта, который имеет левую резьбу. Чтобы его выкрутить, необходимо крутить в правую сторону. После вывинчивания винта, необходимо открутить сам элемент, который закреплен на валу.

Принцип работы шуруповерта простой и незамысловатый, однако с ним следует разобраться всем, кто планирует произвести его ремонт, переделку, модернизацию и т.п. Зная принцип работы шуруповертови гайковертов, можно устранить любые поломки этих приборов, и вернуть инструмент в рабочее состояние.

Как правильно работать шуруповертом инструкция

Перед тем, как работать шуруповертом, надо изучить инструкцию и его назначение. Приборы отличаются по мощности, что говорит об их способностях. В инструкции указываются эксплуатационные способности агрегата. Шуруповерты от сети являются более мощными, поэтому их можно использовать для выполнения разных работ, и даже для сверление бетона.

Если купили шуруповерт, то надо научиться сначала им пользоваться. Это позволит не только выполнять качественно работы шуруповертом, но и исключить вероятность быстрого его выхода из строя. Итак, рассмотрим особенности применения шуруповерта, что позволит научиться правильно им работать.

Для сверления кирпича и бетона — сверлить обычным шуруповертом бетон или кирпич нельзя. Для этого в конструкции инструмента должна быть встроенная опция сверления с ударом, и если таковой нет, то прибор попросту бесполезен. Закрепить в патроне сверло с победитом не трудно, но вот при воздействии на бетон или кирпич, оно будет попросту ерзать, так как отсутствует ударная опция. Для таких целей применяются ударные дрели или перфораторы
Для сверления древесины — чтобы просверлить отверстие в дереве шуруповертом, необходимо воспользоваться специальными сверлами с пикой на конце. Максимальный диаметр сверления шуруповертом древесины составляет 20 мм. Все зависит от мощности прибора. При сверлении надо удерживать сверло строго под углом 90 градусов по отношению к сверлимой поверхности
Для сверления металла — для этого также применяются специальные сверла. Качество сверления зависит от заточки кромки. Сверлить металл шуруповертом можно до 10 мм. При выполнении работ надо учитывать, как пользоваться шуруповертом. Сначала необходимо с помощью керна сделать углубление, по которому будет направляться сверло. Чтобы исключить перегрев режущей кромки сверла, следует в процессе работы смазывать насадку специальным составом или водой. При этом надо учитывать, что воду надо подавать в процессе сверления, а не после. Если опустить горячее сверло в воду, то произойдет его потеря прочностных свойств, и оно быстро затупится. Держать сверло надо также строго под углом 90 градусов по отношению к обрабатываемой поверхности во избежание заклинивания насадки или ее поломки

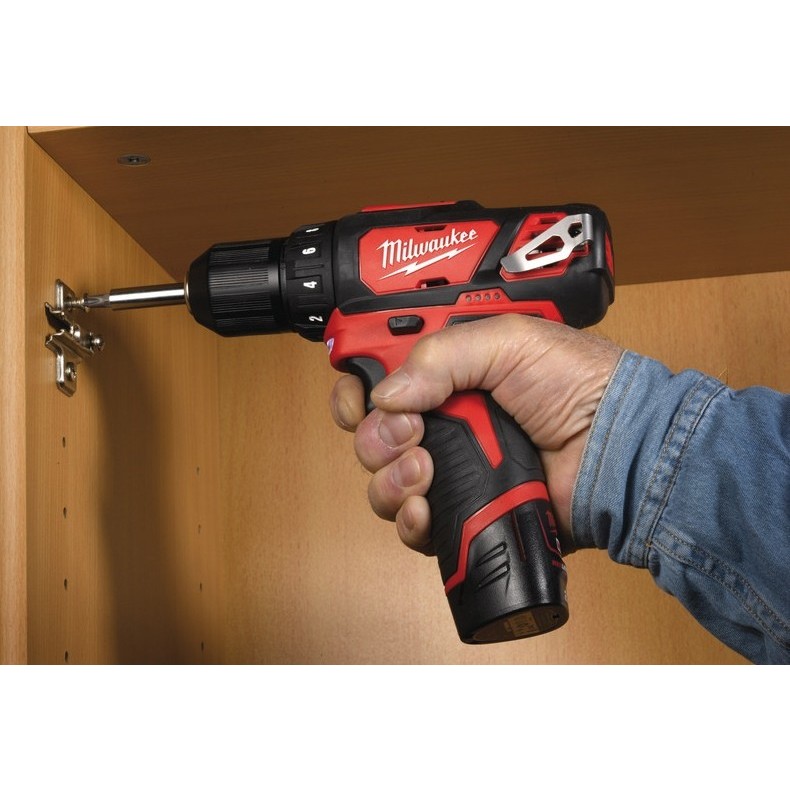

Завинчивание саморезов — для этого в патрон крепится бита или переходник для бит. Закручивать и выкручивать крепежные элементы следует на первой скорости, что предотвратит поломку не только инструмента, но еще и бит. Обязательно необходимо подбирать правильно биты, в зависимости от типа конструкции шляпки крепежа. Кромки биты должны плотно входить в пазы крепежа, иначе в процессе они будут скользить, и стирать грани крепежа

Если перфоратор и дрель — это чисто мужские инструменты, то работать шуруповертом сможет даже женщина, например, когда нужно подкрутить винт или шуруп на полочке. Перед применением инструмента следует проверить наличие заряда аккумулятора. Затем надо в патроне закрепить рабочую насадку, и приступать к работе. Подробное описание, как эксплуатировать шуруповерт правильно, рассказано в видео материале.

Особенности правильного хранения с целью увеличения срока службы

Зная, как работают шуруповерты сетевого и аккумуляторного типа, остается разобраться в вопросе о том, как же надо за ними ухаживать, чтобы продлить срок службы. Все также просто, как и принцип работы шуруповерта. При хранении учитываются следующие рекомендации:

Исключить попадание воды в инструмент
Нельзя упускать и ронять прибор, так как кроме повреждения корпуса, из строя могут выйти внутренние устройства
Обеспечить регулярную смазку патрона, чтобы увеличить срок его службы
Если внутрь попадают разные загрязнения, то перед последующим использованием прибора, следует его разобрать и прочистить
Нельзя хранить инструмент с разряженными полностью аккумуляторами
Хранить и эксплуатировать прибор следует в температурном диапазоне не ниже -5 и не выше +30 градусов
При сверлении охлаждать насадку

Только при соблюдении всех вышеперечисленных рекомендаций можно обеспечить продолжительное применение инструмента без поломок. Срок службы прибора также зависит и от качества, так как дешевый китайский шуруповерт не сможет прослужить долго априори, ведь при его производстве применяются исключительно низкого качества комплектующие.

Подводя итог, стоит отметить, что о том, как работает шуруповерт, должен знать не только мастер, работа которого связана с эксплуатацией прибора, но еще и новички, пользующиеся инструментом впервые. Это позволит продлить срок службы шуруповерта, а также исключит необходимость сдавать прибор в сервисный центр, при возникновении неисправностей.

Публикации по теме

Как выбрать шуруповерт

Шуруповерт является одним из самых востребованных инструментов. Он здорово увеличивает производительность строительных и ремонтных работ и сокращает человеческие трудозатраты. Рассмотрим, как выбрать шуруповерт в зависимости от поставленных задач.

Содержание

Основные разновидности инструментов
Крутящий момент и мощность
Тип питания
Емкость
Напряжение
Популярные патроны в шуруповертах
Дополнительные параметры

Основные разновидности инструментов

Шуруповерты бывают безударными и ударными. Первые могут только вращаться, соответственно, используются для закручивания и сверления нетвердых материалов.

Ударный инструмент совершает также возвратно-поступательные движения. Может заворачивать очень тугие крепежные элементы, а также сверлить твердые поверхности.

В зависимости от конструкции и области применения существуют следующие шуруповерты:

Дрель-шуруповерт: подходит для завинчивания/отвинчивания шурупов, саморезов, винтов. Безударные модели могут сверлить дерево и мягкий кирпич, ударные – металл и бетон.
Шуруповерт: нужен для закручивания/выкручивания саморезов и шурупов и проделывания небольших отверстий. В отличие от дрели, он совершает перпендикулярно направлению вращающиеся движения, а не продольные. Ударные модели могут ввинтить болтик в твердую поверхность и выкрутить проржавевший крепеж.
Гайковерт: используется для завинчивания и отвинчивания болтов, гаек, винтов, в том числе и заржавевших.
Электроотвертка: похожа на шуруповерт, но обладает меньшей мощностью и размерами. За счет небольших габаритов ее удобно использовать для сборки мебели и в местах с ограниченным пространством.
Винтоверт: более производительный инструмент, чем шуруповерт. Используется для ввинчивания и извлечения шурупов, винтов и саморезов. Подходит для толстого длинного крепления.

Все эти инструменты бывают бытовыми и профессиональными. Первые подходят для нечастого использования. Профессиональные шуруповерты имеют высокую мощность, производительность, емкий аккумулятор и повышенный ресурс работы, за счет чего выдерживают ежедневные нагрузки.

Как выбрать шуруповерт: крутящий момент и мощность

Бытовые шуруповерты имеют небольшую мощность – 0,5-0,7 кВт. Профессиональные модели – от 0,7 до 1,5 кВт.

Но это не главный критерий. Важнее сила, с которой инструмент заворачивает болты. Этот показатель называется крутящим моментом и обозначается в Ньютон метрах (Нм). Бытовые модели могут иметь следующие характеристики:

До 10 Нм: такую силу имеют маломощные шуруповерты и электроотвертки. Эти приборы подходят для закручивания шурупов, которые уже вставлены.
От 20 до 30 Нм: такая производительность подойдет для закручивания шурупов в не самые твердые поверхности.
От 30 до 40 Нм: модели подходят для сверления плотных материалов.

Профессиональные модели обладают мощностью до 130 Нм, что позволяет им «шутя» вкручивать болты в бетон и пр.

Тип питания в шуруповертах

Большинство шуруповертов работает от аккумулятора. За счет этого достигается мобильность. Работа прибора не зависит от наличия розетки и электричества, да и под ногами нет проводов.

Моделям, работающим от сети, не страшна разрядка аккумулятора, зато они полностью зависят от наличия функционирующей розетки рядом с рабочей областью.

Если выбираете беспроводную модель, важно обратить внимание на тип аккумулятора. Большинство инструментов имеет следующие батареи:

Литий-ионные (Li-Ion): это емкие аккумуляторы, которые долго держат заряд, заряжаются быстро и не требуют полной разрядки.
Никель-металл-гидридные (Ni-Mh): сравнительно «молодые» аккумуляторы, которые имеют небольшой цикл зарядки и почти не имеют эффекта памяти.
Никель-кадмиевые (Ni-Cd): служат долго (до 5 лет), стоят недорого, подходят для периодического использования. Обладают «эффектом памяти», поэтому прибор надо разряжать до конца.

Для профессиональной деятельности выбираются Li-Ion-батареи. Для домашнего использования можно приобрести модели с двумя последними типами.

Также важно обратить внимание и на характеристики аккумулятора. А именно на два параметра.

Емкость.

Чем она выше, тем дольше прибор проработает без подзарядки, но и тем больше у него вес. Для маломощной модели хватит 1500 А·ч. Для длительного сверления твердых поверхностей нужен аккумулятор на 4000-5000 А·ч.

Напряжение.

Оно может быть от 3 до 36 В. От напряжения зависит производительность прибора:

Модели на 3-6 В могут закручивать крепеж малого диаметра (до 5 мм).
Приборы от 6 до 12 В подходят для вкручивания небольших шурупов.
Шуруповерты от 18 В могут работать в качестве дрели.
Модель от 18 до 36 В могут использоваться для сверления самых твердых поверхностей.

Популярные патроны в шуруповертах

Самый распространенный патрон – быстрозажимной. Он не требует специального ключа. Сменить насадку можно быстро и без усилий.

Патроны шестигранник и четырехгранник также не нуждаются в ключе. Обычно используются в мини-дрелях.

Также есть патроны под биты. Они используются только для отворачивания (заворачивания) резьбовых крепежных изделий.

Дополнительные параметры выбора шуруповерта

Обратите внимание на наличие реверса, который крутит патрон в обратном направлении. Реверс есть почти во всех моделях.

Не лишней будет и подсветка. Во время работ часто не хватает освещения, и подсветка поможет закрутить болт аккуратно и безопасно.

Наличие кейса позволит хранить инструмент и его комплектующие аккуратно и в одной упаковке.

Таким образом, если вам просто нужно собрать мебель, подойдет электроотвертка на 10 Н·м, с напряжением в 3-6 В или хороший набор ручных инструментов.

Если вы планируете самостоятельный ремонт, вам подойдет шуруповерт на 20-30 Н·м и напряжением 9-15 вольт. Если нужно сверлить кирпич, бетон, плотное дерево, выбирайте модель с крутящим моментом от 30 Н·м и аккумулятором не менее чем на 18 В.

Наличие хорошего инструмента позволит не прибегать к помощи сторонних служб и одалживанию у соседей. Прибор прослужит вам много лет и будет верным напарником в нелегкой работе.

ВЫБРАТЬ ШУРУПОВЕРТ, ГАЙКОВЕРТ

03.12.2019

14 различных типов отверток и их применение (с иллюстрациями)

Примечание: этот пост может содержать партнерские ссылки. Это означает, что бесплатно для вас мы можем получать небольшую комиссию за соответствующие покупки.

293 акции

Отвертки — один из первых инструментов, с которыми знакомится ребенок. Они выполняют простую функцию и имеют очень простую конструкцию. Или они?

Большинство людей слышали, по крайней мере, о двух типах отверток, но на самом деле выбор огромен. От обычного Torx до не очень распространенного треугольника, каждая форма имеет свое назначение. Давайте уделим немного времени и рассмотрим 14 различных типов отверток и то, для чего они используются.

Оглавление

Обычные отвертки

Существует несколько типов головок отверток, которые обычно необходимы для предметов в доме. Есть большая вероятность, что вы уже владеете некоторыми или всеми из них.

Шлиц

Также известен как: плоское лезвие, плоская головка, прямая

Когда-то самые популярные из всех типов отверток, эти отвертки имеют лезвие в форме долото, которое охватывает ширину головки винта. В экстренных случаях они часто используются как долото, а иногда их также можно использовать с винтом с крестообразным шлицем.

Известны тем, что менее склонны к закруглению паза, чем крестовые отвертки, наконечник этих отверток иногда склонен к выскальзыванию из паза при сильном нажатии. По этой причине они не так популярны среди профессионалов, как когда-то, но по-прежнему используются в большинстве областей.

Phillips

Также известен как: крестообразная головка

Головка Phillips используется почти во всем, от мебели до бытовой техники. Наконечник под углом означает, что вы можете вставить отвертку глубже в головку винта, и нет риска соскальзывания лезвия вбок. Эти драйверы намеренно спроектированы так, чтобы выскальзывать (т. Е. Выскальзывать из головки при превышении определенного предела крутящего момента), что считается как силой, так и слабостью.

Благодаря своей полезности отвертки Phillips можно найти практически в любой области. Хотя они никогда полностью не заменят отвертки со шлицем, в настоящее время они, как правило, являются наиболее предпочтительным типом комбинации отверток и головок, а лучшие наборы отверток всегда будут включать несколько отверток Phillips.

Torx

Также известен как: Версия Torx plus, версия Torx для обеспечения безопасности, звезда

Диски Torx изначально использовались для функций безопасности, но с тех пор они стали популярными в коммерческих областях. Лопасти этих приводов напоминают закругленную звезду или цветок и обеспечивают невероятно высокие допуски по крутящему моменту.

В настоящее время диски Torx популярны в производстве бытовой техники и в сфере безопасности из-за их эффективности и того факта, что потребителям труднее разбирать устройство с винтами Torx.

Связанный: Таблицы размеров бит Torx

Шестигранник

Также известен как: Шестигранный ключ, шестигранник, защитная шестигранная версия , у шестигранного ключа чаще всего нет ручки или наконечника. В большинстве случаев они напоминают небольшой шестигранный металлический стержень, согнутый в форме буквы L и лишенный головки. Часто они бесплатно входят в комплект мебели.

Шестигранные ключи чаще всего используются при обслуживании велосипедов, но они становятся все более популярными у мебельных компаний, таких как Ikea, и у некоторых производителей бытовой техники. Специальная защитная версия шестигранного ключа используется в областях повышенного риска, таких как обслуживание тюрем.

Шестигранные отвертки занимают лидирующие позиции благодаря удобной рукоятке и более длинному хвостовику, чем их шестигранные аналоги.

Robertson

Также известен как: квадратная головка

Это наименее распространенная из обычных отверток, и она обычно находится на дне наборов инструментов, но на самом деле она популярна в своей родной стране (Канаде) и имеет, пожалуй, самый высокий допуск по крутящему моменту среди всех типов приводов.

Из-за своей прочности винты с квадратной головкой обычно используются в автомобильной и мебельной промышленности. Они часто входят в комплексные наборы отверток, а растущая популярность международных компаний означает, что в ближайшие годы эти отвертки будут широко использоваться в США.

Другие типы отверток

Хотя существует множество вариантов головок винтов только для четырех наиболее распространенных форм (шлицевая, крестообразная, шестигранная и Torx), существует гораздо больше, о чем вы, вероятно, никогда не слышали. Ниже приведены некоторые из многих более специализированных типов отверток, с которыми вы можете столкнуться. Вы заметите, что все части отвертки очень похожи, главное отличие заключается в наконечнике.

Головка сцепления

Также известна как: галстук-бабочка

За прошедшие годы конструкция винтов с головкой сцепления претерпела несколько изменений. Прорези напоминают галстук-бабочку, а старая версия имеет круглое углубление посередине. В основном вы найдете эти отвертки в автомобильной промышленности, они популярны в транспортных средствах для отдыха и старых автомобилях GM.

Отвертка с головкой с муфтой будет иметь больший крутящий момент с этими головками, хотя они также предназначены для совместимости со шлицевыми приводами.

Существует также защитная версия, которую можно завинтить в одну сторону с помощью шлицевой отвертки, но которую нельзя легко снять. Они встречаются в основном в местах, где техническое обслуживание проводится нечасто, например, на автобусных станциях или в тюрьмах.

Frearson

Также известен как: Reed and Prince

Этот вариант крестообразной формы на первый взгляд очень похож на Phillips, но имеет некоторые важные отличия. Наконечник Frearson имеет острую форму, тогда как у Phillips он закругленный. Кроме того, угол наконечника ближе к углу 45 градусов, чем у Phillips. Это позволяет использовать одну отвертку Frearson на винтах Frearson любого размера (а также на многих винтах Phillips).

Уникальная форма отвертки Frearson обеспечивает более высокий крутящий момент, чем у Phillips, а способность нести только один привод делает ее очень популярной для морского оборудования и других областей, где требуется точность и меньший набор инструментов.

JIS (Японский промышленный стандарт)

Быть одним из мировых лидеров в области технологий требует единообразия и высоких стандартов. В результате каждая крупная отрасль промышленности следует стандартам, установленным моей специальной комиссией. Отвертки JIS имеют крестообразную форму, похожую на крестообразную, но сконструированы таким образом, чтобы не выламываться.

Вы найдете винты JIS в большинстве качественных продуктов, поступающих из Японии. Для этих винтов можно использовать привод Phillips или Frearson, но с повышенным риском повреждения головки. Винты JIS часто имеют небольшую метку или точку рядом с прорезью, чтобы их было легче идентифицировать.

Отвертка для гаек

Также известна как: Шестигранная отвертка

Отвертки для гаек — это то, чего многие мастера никогда не увидят, но они могут быть очень полезны в механической промышленности. Эти приводы имеют гнездо вместо лезвия и наконечника, поэтому действуют аналогично торцевому ключу.

Преимущество использования гаечного ключа становится очевидным в тот момент, когда вы пытаетесь добраться до утопленного болта. Торцевые ключи имеют рукоятку, которая проходит параллельно поверхности, в которую встроен болт, что требует дополнительного пространства для поворота. Прямой стержень и ручка шестигранной головки позволяют поворачивать такие болты с очень небольшим зазором. Отлично подходит для приложений с низким крутящим моментом, но используйте обычную комбинацию храповика и гнезда для всего остального.

Pozidriv

Также известен как: pozi, pozidrive

Винты Pozidriv, разработанные как обновление конструкции Phillips, можно узнать по четырем дополнительным линиям, расходящимся от центра. Эти отвертки имеют тупой наконечник и небольшие ребра на лезвии между основными гранями. Они улучшают крутящий момент и снижают риск кулачка.

Несмотря на то, что Pozidriv и Phillips очень похожи, конструкции настолько различаются, что их перекрестная совместимость сопряжена с повышенным риском повреждения головки винта. У отверток Pozidriv меньше шансов вывернуться, но процесс изготовления винтов требует в два раза больше шагов, что не позволяет им заменить Phillips в качестве отраслевого стандарта.

Гаечный ключ

Также известен как: просверленная головка, свиной нос, змеиный глаз

Не путать с британским термином, эти необычные отвертки предназначены для защиты от несанкционированного доступа. Винты с плоской головкой имеют два закругленных отверстия на противоположных концах головки, поэтому их практически невозможно выкрутить без соответствующего инструмента.

Из-за их высокой степени безопасности вы, скорее всего, увидите, как обслуживающий персонал использует эти отвертки в метро, автовокзалах, лифтах или общественных туалетах. Отвертки с гаечным ключом имеют уникальное плоское лезвие с двумя выступающими на конце зубцами.

Треугольник

Также известен как: TA

Названный в честь своей треугольной формы, привод TA часто используется в электронике, игрушках и бытовой технике. Его конструкция затрудняет вмешательство людей в защитные кожухи, что повышает уровень безопасности. Однако шестигранная отвертка может захватывать винты TA, поэтому эти отвертки не так распространены в наборах отверток.

Разновидностью TA является Tri-point-3, который имеет закругленные края для преодоления менее надежной совместимости TA с шестигранными приводами. Измерения для треугольного привода указаны в размерах, которым предшествует префикс ТА.

Трехгранный

Также известен как: Трехзубый, Y-образный, Y-образный углы. Винты чрезвычайно популярны в портативной электронике, и ими трудно манипулировать без правильного драйвера. Вы можете найти эти винты в продуктах Apple, портативных игровых системах Nintendo и подобных устройствах, но редко встретите винты Y-типа в более крупной электронике или неэлектронных областях.

Трехкрылый

Головки винтов, отдалённо напоминающие вертушку, имеют треугольное гнездо с тремя прямыми «крыльями», расположенными за каждым краем по часовой стрелке. Первоначально они были разработаны для аэрокосмической техники, но в настоящее время чаще всего используются в бытовой электронике. В одном из вариантов винта используется левая резьба, хотя один и тот же отвертка может использоваться для любого направления резьбы.

Типы

До сих пор мы обсуждали отвертки в зависимости от типов винтов или болтов, с которыми они работают, но знаете ли вы, что существуют также варианты конструкции хвостовика или рукоятки? Эти варианты обеспечивают гораздо более широкий диапазон движения и лучший зазор в определенных обстоятельствах.

Некоторые из них могут вам понадобиться или не понадобиться, в зависимости от вашей профессии или хобби, но всегда приятно знать, что они доступны, когда это необходимо.

Электрический

Существует множество типов электрических отверток. Каждый из них имеет свои преимущества, но у них есть одна общая черта: они применяют крутящий момент без необходимости применения силы рук. Эти инструменты, иногда называемые шуруповертом, электроотверткой или автоматической отверткой, могут легко выполнять сложные работы, особенно при работе с поврежденными головками.

Работает от батареи

Многие электроприводы питаются от батареи, что делает их очень компактными. Они не обладают такой же мощностью, как другие типы, но занимают гораздо меньше места на вашем поясе с инструментами.

Сетевой

Они не очень популярны просто потому, что требуют подключения, но мощность, которую они выдают, постоянна. Это делает их чрезвычайно полезными на загруженной рабочей станции.

Аккумуляторный

В моделях аккумуляторных шуруповертов используется перезаряжаемый аккумулятор, что позволяет им отказаться от преимуществ как проводных, так и аккумуляторных приводов. К сожалению, они также имеют некоторые недостатки обоих: они более громоздкие, чем аккумуляторные, и медленно теряют крутящий момент по мере того, как батарея разряжается.

A Примечание по использованию электродрелей: Хотя электрические отвертки не так эффективны, как электрические шуруповерты, их можно использовать в аккумуляторной дрели, что делает их популярной альтернативой. Недостатком является то, что большинство электродрелей не могут реагировать на изменения сопротивления с одинаковой эффективностью, что упрощает случайное повреждение головки винта или материала, в который вы вкручиваете винт.

Магнитный

Магнитные отвертки становятся все более популярной альтернативой обычным отверткам. Эти приводы оснащены магнитным наконечником, который удерживает винт, что позволяет вставлять или извлекать винт только одной рукой. Из-за более высокой эффективности все больше и больше ручных отверток по умолчанию продаются как магнитные.

Храповой механизм

Некоторые отвертки имеют функцию храпового механизма. Это позволяет водителю поворачивать винты только в одном направлении. Направление (по часовой стрелке или против часовой стрелки) может быть установлено в зависимости от задания. Возможность храповика может сократить время работы, предотвращая неправильное вращение винта при регулировке отвертки.

Прямоугольный

Как следует из названия, многие отвертки предназначены для поворота под прямым углом. Это позволяет вам работать с винтами в местах, где недостаточно места для установки прямой ручки, что делает их чрезвычайно полезными в автомобильной промышленности и аналогичных областях.

Ювелирные

Также известны как: очки, часы

Класс прецизионных отверток, это приводы, предназначенные для работы с крошечными винтами, такими как те, которые вы найдете в очках или карманных часах. В большинстве случаев ювелирные наборы представляют собой комбинацию прорезных и крестообразных размеров.

Компьютер

Также известен как: электроника

Как и наборы ювелирных отверток, компьютерные наборы имеют прецизионные отвертки с широким диапазоном типов лезвий. В наборе компьютерных отверток можно найти как обычные, так и необычные типы лезвий (например, трехточечные и Torx).

Левша

Одной из самых больших проблем с инструментами является сложность поиска инструментов, совместимых с левшами. К счастью, отвертка является одним из немногих инструментов, которые работают в любой руке с одинаковой точностью. Так что идите и купите тот набор, на который вы с уверенностью смотрели!
Список 24 типов отверток
В этой статье мы обсудим, какие существуют типы отверток , которые используются практически в каждой отрасли. А также скачать PDF-файл этой статьи в конце.
Отвертка и типы
Что такое отвертка?
Отвертка используется для затягивания или ослабления винта. Круглый стержень с плоским концом, имеющий ручку на другом конце, называется отверткой. Длина отвертки измеряется без учета ручки. Длина отвертки варьируется от 50 миллиметров, т.е. от 2 до 18 дюймов. Отвертка состоит из трех основных частей, как показано на рисунке.
Части отвертки
Ниже перечислены основные части отвертки:
Рукоятка
Хвостовик
Лезвие
Чтобы не сломать деревянную ручку, к ручке прикрепляют утюг.
2. Хвостовик
Средняя часть между лезвием и рукоятью называется хвостовиком. На его нижней части выполнен наконечник или лопасть.
В верхней части либо имеется отверстие, через которое продевается проволока, либо этот конец делается плоским, чтобы при закреплении этой части на рукояти он не позволял хвостовику перемещаться отдельно. Как правило, они изготавливаются из углеродистой стали.
3. Лезвие
Лезвие – это нижняя часть хвостовика. Он также известен как наконечник. Эта часть закалена и отпущена.
Типы отверток
Ниже приведены типов отверток, , которые описаны ниже:
Flat Head
Philips
Torx
Robertson screwdriver or square screwdriver
Pozidriv
Hex screwdriver or hexagonal screwdriver
Offset
Watchmaker
Clutch head
Frearson
Tri-point
Tri- угол
Tri-wing
Carpenter
Bolster
Универсальная отвертка
Специальные типы отверток
Электрические
Torque
СВЯЗИ
БЕЗОПАСНОСТЬ
Магнитный
Jeweler’s
Аккумулятор
Ratchet
1. Плоская головка
Плостая головка. типы винтов. Они доступны в малых, а также больших размеров.
Отвертки с плоской головкой имеют прикрепленную к ним рукоятку из дерева или пластика. В зависимости от потребностей есть легкие отвертки или тяжелые отвертки. Имеют плоский кончик.
2. Philips
Отвертка Philips
Наконечник этих отверток отличается от других. Этот наконечник заострен и сделан после вырезания четырех каннелюр. Отвертки Philips используются, когда на головке винта имеется Т-образный крестообразный паз. Эти винты доступны в различном количестве измерений.
3. Torx
Отвертки Torx очень распространены и часто используются автомобильными инженерами. Иногда их также называют звездообразными наконечниками инженера. Этот драйвер имеет звездообразный наконечник с 6 круглыми лепестками.
Отвертка Torx
Отвертка Torx имеет низкое радиальное усилие благодаря сферической геометрии лепестков, что увеличивает срок службы винта и наконечника отвертки. В отличие от шуруповертов Philips или Pozidriv, даже на силовых устройствах с высокими скоростями движения можно передавать слишком большой крутящий момент без возможности проскальзывания оборудования, что делает его более безопасным в использовании.
Отвертки типа Torx бывают разных размеров и используют систему нумерации, такую как T8, T10, T15, T25 и т. д., для определения размера наконечника. По мере увеличения числа увеличивается размер всплывающей подсказки.
4. Отвертка Робертсона или квадратная отвертка
Квадратная отвертка также известна как отвертка Робертсона . Канадец изобрел эту отвертку. Задействование достаточно сужающегося квадратного открывающего винта с квадратным выступом, который не включает угол, игнорирует эффект кулачка, тем самым улучшая централизацию.
Отвертка Робертсона или квадратная отвертка
Небольшая конусообразная форма передней части инструмента обеспечивает хорошую фиксацию винтами и, следовательно, делает его более подходящим для использования. Эти 9Отвертки типа 0030 были впервые использованы компанией Ford Motor Company в промышленных целях, так как эти отвертки ускоряют производство, снижают потери и отличаются высокой надежностью.
5. Pozidriv
В отличие от отвертки Phillips, отвертка Pozidriv имеет две крестообразные метки, смещенные под углом 45 градусов. Они широко используются в европейских странах.
Отвертка Pozidriv
Эта форма не полностью устраняет эффект кулачка, но дает лучшее сопротивление скольжению и обеспечивает большую стабильность, чем отвертка Phillip. Таким образом, он используется для использования, требующего большого крутящего момента для затягивания винта.
6. Шестигранная или шестигранная отвертка
Имеет шесть прямых частей, похожих на шестигранник. Они часто используются для крепления болтов вместо винтов. Вы можете увидеть эти биты в своей коробке с биткойнами, чтобы затянуть или ослабить шестигранные болты, гайки и винты.
Шестигранная отвертка
При ее забивании не возникает эффекта скольжения или кулачкового движения, поэтому самые мощные отвертки могут быть оснащены шестигранными насадками, и, таким образом, она работает быстрее и с меньшим количеством ошибок.
7. Смещение
Угловая отвертка
У угловых отверток также имеется плоское лезвие. Но в этих отвертках не используется рукоятка. Их хвостовик повернут на 90 углов на обоих концах, и на обоих концах сделаны биты. В случаях узких или наклонных пространств, где обычная плоская отвертка не работает, используется эта угловая отвертка. Он показан на рисунке.
8. Часовщик
Отвертки часовщика доступны в наборах. В наборе шесть отверток, имеющих цифровую маркировку от 0 до 5. Чем меньше номер отвертки, тем мельче и тоньше ее бита. Вместо рукояти к хвостовику крепится колпачок.
Отвертка часовщика
Колпачок крепится к хвостовику таким образом, что и колпачок, и хвостовик могут перемещаться независимо друг от друга. Для затягивания или ослабления винта наконечник помещают на головку винта, а колпачок прижимают одним пальцем, а другими пальцами вращают хвостовик. Отвертка часовщика может использоваться во всех видах инструментов и часов. По внешнему виду он выглядит так, как показано на рисунке.
9. Головка сцепления
Эти отвертки типа используются в автомобильной промышленности и обычно используются в старых автомобилях GM. Отвертка с головкой сцепления также известна как отвертка с бабочкой. Эти отвертки используются для работы с винтами, имеющими прорезь в форме бабочки.
Отвертка с головкой сцепления
Отвертка с муфтой начинается с более высокого крутящего момента и может выдерживать большее усилие вращения. Но винты этого типа также могут быть тугими и свободными. Есть еще один безопасный способ, которым его можно закрутить шлицевой отверткой, но не ослабить.
10. Frearson
Наконечник этих отверток типа снабжен острым концом, в отличие от Philip Driver, у него тупо закругленные концы. Кроме того, угол наконечника больше похож на 45 градусов, чем у драйверов Phillip. Этот драйвер используется на морском оборудовании.
Отвертка Frearson
Отвертка Frearson , также известная как Reed или Prince, по конструкции очень похожа на отвертку Philippe с некоторыми изменениями. Другая форма позволяет отвертке выдерживать более высокий крутящий момент, чем у Phillips, и работать с винтами Frearson всех размеров, а также с большим количеством винтов Phillip.
11. Tri-point
Эти типы отверток хорошо известны в электронной промышленности, и такие технологические гиганты, как Nintendo и Apple, применяют их в своих телефонах, игровых системах и других устройствах.
Трехгранная отвертка
Трехгранная отвертка представляет собой Y-образный наконечник с тремя лезвиями, расположенными под углом 120 градусов. Таким образом, он также известен как драйверы с 3 контактами или Y-образными наконечниками. Трехточечные отвертки также имеют проблемы с безопасностью, которые связаны только с совместимостью треугольных отверток с шестигранными отвертками.
12.
Треугольник
Эти отвертки типов в основном использовались в производстве игрушек, электроники и бытовой техники и были добавлены для повышения безопасности. Но шестигранная отвертка также может удерживать винты TA, поэтому во многих наборах для самостоятельной сборки нет треугольных отверток.
Треугольная отвертка
Также известна как трехгранная отвертка. Он имеет треугольный наконечник для прорези на головке винта треугольной формы.
13. Трехгранный
Наконечник трехлопастного отвертки напоминает наконечник некоторых вертушек и используется для работы с винтами, имеющими треугольные гнезда с тремя размерами крыльев. Поскольку эти винты имеют такой разный паз, их трудно выкрутить без трехстворчатой отвертки.
Трехгранная отвертка
Трехгранная отвертка стоят дорого и не так легко доступны, как другие драйверы. Эти драйверы ранее производились для использования в аэрокосмической технике, но теперь их легко можно найти в бытовой электронике.
14. Столярная отвертка
Плотничная отвертка изготовлена из круглого стержня с плоским наконечником. Его ручка выполнена плоской с двух сторон (как показано на рисунке). Это позволяет рабочему приложить полную силу или отвертку.
15. Болстер
Болстерная отвертка имеет тип гайки, которая приваривается к верхней части вала под рукояткой. Если винт затянут на поверхности, его можно ослабить, приложив дополнительный крутящий момент, повернув приваренную гайку с помощью гаечного ключа.
Болстерная отвертка способна выдерживать максимальные нагрузки давлением в любых условиях.
16. Универсальная отвертка
Универсальная отвертка
Универсальная отвертка имеет хвостовик с шестигранным отверстием на конце, куда можно установить различные отвертки с обеих сторон, с отвертками или в зависимости от использования набора. Поскольку они предлагают большую универсальность и экономию места, они являются очень распространенным набором инструментов среди тех, у кого есть только основные требования.
17. Специальные типы отверток
Многие отвертки поставляются с измененными рукоятками и хвостовиками. Дополнительная конструкция помогает создавать больший крутящий момент и обеспечивает достаточный зазор.
Ниже приведены некоторые специальные типы отверток:
1. Электрический тип
Электрическая отвертка
Эти типов отверток заряжаются от электричества, что означает, что вам не нужно использовать мышцы для приложения крутящего момента. . Он может легко и быстро закрутить винт, особенно для тех, у кого сломана головка. Поэтому он также известен как силовые отвертки или шуруповерты.
2. Динамометрическая отвертка
Динамометрическая отвертка
Широко известна своим применением в автомобилях, но дело в том, что давление требует оборудования. T Его отвертки типа могут использоваться в самых специфических целях, включая все, от военного ремонта до самолетов.
3.
Сетевая отвертка Сетевая отвертка
T Отвертка типа поставляется с электрическим шнуром. Но они не очень распространены, так как их нужно транспортировать к ближайшему источнику энергии. Тем не менее, они обеспечивают постоянный источник питания и очень эффективны.
4. Аккумуляторный тип
T Его отвертка типа оснащена перезаряжаемой батареей, что означает, что они обладают преимуществами как электрических, так и аккумуляторных отверток.
Аккумуляторный шуруповерт
Случайно это делает их тяжелее, а по мере уменьшения заряда батареи они также теряют крутящий момент.
5. Магнитный тип
Отвертка магнитного типа
Имеет магнитный наконечник, удерживающий винт, что позволяет вставлять или вывинчивать винт одной рукой. В настоящее время все больше и больше ручных отверток производятся с магнитными наконечниками.
6. Ювелирный тип
Ювелирная отвертка
Это точные инструменты, в которых используются маленькие винты для карманных часов и очков. Он также известен как драйвер часов или очков. Обычно это отвертки Philips и плоские отвертки.
7. Батарейный тип
Батарейный тип Отвертка
T Его отвертка типа работает с небольшими батареями, что означает, что они имеют компактную конструкцию. Хотя он не такой мощный, как другие отвертки, он легко поместится в вашем ящике для инструментов.
8. Храповой механизм Тип
Отвертка с храповым механизмом
В отвертках этих типов пружина или храповой механизм крепятся к рукоятке. На его ручке есть кнопка. При нажатии этой кнопки хвостовик храпового винта начинает вращаться через пружину.
Когда кнопка остается свободной, хвостовик снова возвращается в исходное положение. С его помощью винты можно быстро затянуть или ослабить.
Заключение
Как вы знаете, типичная простая отвертка имеет ручку и стержень, который пользователь прикрепляет к головке винта перед тем, как повернуть ручку, используемую для затягивания или ослабления винтов. Если вы хотите купить отвертку, просто ознакомьтесь с изображениями.
Итак, мы надеемся, что развеяли все ваши сомнения по поводу отверток. Если у вас все еще есть сомнения по поводу « типов отверток », вы можете связаться с нами или задать вопрос в комментариях.
А также вы можете ознакомиться со статьей Feedspot о 30 лучших блогах по машиностроению, они проделали невероятную работу, создав список 30 лучших веб-сайтов в одном месте, а также у нас есть возможность упомянуть их в своем списке, поэтому, пожалуйста. проверить.
Вот и все, спасибо за прочтение. Если вам понравилась наша статья, поделитесь ею с друзьями. Подпишитесь на нашу рассылку, чтобы получать уведомления о новых статьях.
Введите адрес электронной почты
Скачать PDF этой статьи:
Нажмите здесь, чтобы скачать
Возможно, вам будет интересно узнать больше в нашем блоге:
Что такое долото: типы, части, методы, меры предосторожности с [Изображения и PDF]
Что такое развертка: ее типы, номенклатура и применение [Полное руководство]
Файловые инструменты: типы, детали, методы и применение [Руководство в формате PDF]
7 Типы отверток и их применение — Полное руководство 2022
Сохраните на потом!
0 акции
Поделиться
Твит
Знаете ли вы все функции предметов в вашем наборе отверток?
В детстве мы познакомились со многими ручными инструментами, но отвертка — одна из первых, к которым мы привыкли.
Многие предметы домашнего обихода имеют винты, которые необходимо время от времени затягивать или ослаблять, поэтому всегда полезно иметь под рукой отвертку.
Неважно, какой тип отвертки есть у вас дома, важно, чтобы почти в каждом доме был хотя бы один из этих стандартных ручных инструментов.
Для разных головок винтов требуются соответствующие наконечники отверток, а знание типа винта делает вас на шаг ближе к использованию правильного ручного инструмента.
В этой статье мы составили список различных типов отверток. Прочтите и узнайте о функциях, истории и повсеместном распространении каждого типа.
Части отвертки
Прежде чем изучать различные варианты отверток, вы должны понять, из чего они состоят. Знание его частей может помочь вам определить каждый тип так же просто, как 1-2-3.
Отвертка имеет ручку, хвостовик, лезвие и наконечник.
Рукоятка
Ручная отвертка имеет ручку, в которой находится большая часть хвостовика и которая скрепляет остальную часть отвертки.
Он может быть изготовлен из пластика, резины, металла или комбинации любого из этих трех материалов.
Рукоятки отверток могут иметь большой диаметр для максимального крутящего момента или узкий диаметр для точной работы.
Лучшие отвертки поставляются с рукоятками, обеспечивающими эргономику и минимальное соскальзывание рук.
Резиновое покрытие и текстура поверхности могут улучшить захват рукоятки отвертки.
Хвостовик
Хвостовик, также называемый стержнем, представляет собой выступающую металлическую часть отвертки, соединяющую лезвие с рукояткой.
Иногда хвостовик проходит по всей длине рукоятки для долговечности и максимального крутящего момента.
Варианты хвостовика включают длину и профиль поперечного сечения.
Отвертки с коротким стержнем необходимы для работы в труднодоступных местах, а отвертки с длинным стержнем обычно используются для труднодоступных головок винтов.
Большинство хвостовиков отверток имеют симметричные профили поперечного сечения, но они могут различаться по форме. Это могут быть круглые, квадратные или шестиугольные формы.
Лезвие
Лезвие представляет собой переход профиля от хвостовика к наконечнику отвертки. Его плоский, клиновидный или конический профиль зависит от функции наконечника.
Лезвия могут либо добавить стабильности и увеличить крутящий момент, прилагаемый наконечником, либо создать переходный профиль наконечника.
Наконечник
Наконечник выполняет основную функцию отвертки.
Каждый наконечник подходит к головке соответствующего винта и определяет, может ли отвертка вкручивать конкретный винт или нет.
Наконечники отверток различаются по размеру, а это означает, что использование наконечника неправильного размера может привести к повреждению головок несовместимых винтов.
Повреждение головок винтов может затруднить их затягивание или ослабление.
Различные типы отверток
Теперь, когда вы знаете составные части отверток, продолжайте читать, чтобы понять, как обращаться с каждым распространенным типом.
Отвертка с плоской головкой
Отвертка с плоской головкой также известна как отвертка со шлицем, потому что ее используют для винтов со шлицем.
Этот тип вместе с соответствующими винтами считается самой старой формой, поскольку его относительно легко изготовить.
Винты со шлицем не следует путать с винтами с плоской головкой, потому что винты с плоской головкой — это просто винты с плоской головкой, и они могут иметь различные типы шлицов.
Отвертка Philips
Как и отвертка с плоской головкой, отвертка Phillips также является очень распространенным типом.
Несмотря на широкое распространение, в названии встречаются опечатки, и люди склонны опускать букву «L» или добавлять «P».
Из-за крестообразного наконечника ее также называют крестовой отверткой.
Отвертки Phillips имеют слегка скошенные боковые стороны, закругленные углы и заостренный наконечник.
Pozidriv Отвертка
PoziDriv — сокращение от «принудительный привод». Этот термин используется для описания типа драйвера, который представляет собой улучшенную версию Phillips.
По сравнению с отверткой Phillips, отвертка PoziDriv имеет тупой наконечник и параллельные боковые стороны с дополнительными ребрами меньшего размера, расположенными под углом 45 градусов к основным пазам.
Отвертки PoziDriv допускают больший крутящий момент и обеспечивают большее зацепление, чем отвертки Phillips.
A Phillips и PoziDriv могут широко использоваться взаимозаменяемо, но PoziDriv может легко повредить винты Phillips.
Шестигранная или шестигранная отвертка
Шестигранная или шестигранная отвертка имеет шестигранный наконечник и используется для закручивания винтов с внутренним шестигранником.
Более распространенной версией является шестигранный ключ или шестигранный ключ, которые часто не имеют рукоятки или сужающегося наконечника.
Шестигранные ключи или шестигранные ключи представляют собой шестигранные хвостовики, которые обычно изогнуты в форме буквы L.
Отвертка Робертсона или квадратная отвертка
Несмотря на то, что они наименее распространены из всех распространенных типов, популярность отверток Робертсона в стране происхождения постоянно растет.
Канадцы разработали отвертки Robertson, потому что они имеют самый высокий допуск по крутящему моменту среди всех типов.
Отвертки с квадратной головкой имеют конический квадратный наконечник, а соответствующие головки винтов представляют собой утопленные квадратные пазы.
Отвертка Torx
Отвертка Torx также известна как звездообразная отвертка.
Camcar Textron изобрела приводную систему Torx , позволяющую передавать повышенный крутящий момент от рукоятки к наконечнику и, в конечном итоге, к гнезду в форме звезды.
Отвертка Frearson
Отвертки Frearson также известны как отвертки Reed и Prince по имени компании, которая их произвела.
Отвертка Frearson очень похожа на отвертку Phillips, но у Frearson острый наконечник. Его лезвия сужаются к заострённому концу и под более широким углом образуют V-образную форму.
Преимущество Frearson перед Phillips заключается в том, что один отвертка подходит для всех размеров головок винтов.
Типы по лезвию, стержню и рукоятке
Вы также можете классифицировать отвертки по уникальности их частей.
Отвертка с храповым механизмом
Отвертка с храповым механизмом может иметь любой наконечник, но с дополнительным фиксирующим механизмом на стержне.
В зависимости от настройки механизма блокировки вы можете вращать отвертку по часовой стрелке или против часовой стрелки, чтобы затянуть или ослабить винт.
Фиксирующий механизм позволяет валу и наконечнику двигаться только в одном направлении, что означает, что вам не придется извлекать наконечник отвертки из резьбового паза.
Универсальная отвертка
Универсальные отвертки обычно поставляются в наборах, содержащих универсальную рукоятку и сменные винтовые стержни с различными наконечниками.
Биты отверток могут иметь разную длину, но их стержни имеют общий размер, который подходит для универсального паза рукоятки.
Болстерная отвертка
Болстерные отвертки — это мощные отвертки с шестигранными болтами.
Болстеры с шестигранной головкой позволяют надеть ключ на шестигранную часть отвертки, чтобы можно было вращать ее с большим крутящим моментом.
Болстерные отвертки отлично подходят для работы в тяжелых условиях, когда винты не могут легко сдвинуться с места.
Эксцентриковая отвертка
Эксцентриковая отвертка имеет наклонный стержень или рукоятку, что позволяет выполнять операции, в которых прямые отвертки не могут добраться до головок некоторых винтов.
Это отличный инструмент для ситуаций, когда есть много препятствий.
Отвертка часовщика
Отвертки часовщика часто называют прецизионными наборами.
Эти отвертки имеют тонкие наконечники и очень узкие ручки с вращающимися наконечниками.
Их называют наборами, потому что они объединяют различные насадки и размеры в одном наборе.
Сегодня прецизионные наборы имеют гораздо больше применений, чем часовое дело.
Все компьютерные чипы, мобильные телефоны, гаджеты с мелкими компонентами и украшения также используют прецизионные отвертки.
Плотницкая отвертка
Некоторые шурупы предназначены только для столярных работ.
Поскольку разные породы дерева имеют разную твердость, тип шурупа также должен быть узкоспециализированным.
Специальные шурупы для дерева требуют соответствующих специальных отверток, чтобы успешно пробить древесину, не причинив ей никакого ущерба.
Специальные типы отверток
Некоторые отвертки имеют специальное применение и редко встречаются в вашем сарае или гараже.
Если вы столкнетесь с предметом, машиной, прибором или транспортным средством, использующим такие драйверы, настоятельно рекомендуется иметь в наличии и эти типы.
Отвертка с головкой сцепления
Наиболее распространенные головки винтов сцепления, которые все еще находятся в обращении, относятся к типу A или G. фигурные концы без узла.
Винты сцепления со шлицами обычно используются в домах на колесах и транспортных средствах для отдыха.
Трехгранная отвертка
Трехгранная отвертка аналогична крестовой отвертке, но имеет только три острия, а не четыре.
Наконечник имеет форму буквы Y, но линии, расходящиеся, образуя букву Y, имеют одинаковую длину и находятся на одинаковом расстоянии друг от друга.
Треугольная отвертка
Наконечник треугольной отвертки имеет форму треугольника, а соответствующие ему головки винтов имеют равносторонний треугольник для паза.
Меньшие треугольные отвертки не могут работать с большими треугольными пазами, потому что их кончик просто не вгрызается.
Трехгранная отвертка
Трехгранная отвертка имеет наконечники, сочетающие в себе треугольную и трехгранную отвертки.
