Определение места повреждения кабеля - 3 проверенных метода

Определение места повреждения кабеля

Производство и обслуживание кабелей и кабельных сетей – это хорошо знакомый и отлаженный процесс. Но повреждения кабеля всё равно случаются даже у профессионалов. Поэтому для ликвидации и предупредительной локализации повреждений очень важно иметь не только квалифицированный персонал, но и профессиональное оборудование.

Содержание статьи

Виды повреждений кабельных линий

Определение повреждения кабельных линий

Кабельные линии регулярно подвергаются неблагоприятному воздействию капризов природы. Но чаще всего неприятности происходят по вине человека. Например, при земляных работах или сдвигах грунта, среди самых частых причин повреждений можно назвать следующие: старение или окончание расчётного срока эксплуатации, перенапряжение, тепловая перегрузка, коррозия, неквалифицированная прокладка кабеля, дефекты производства, а также дефекты, возникающие при транспортировке и хранении.

  1. Короткое замыкание
    Поврежденная изоляция приводит к низкоомному замыканию двух или более проводников в месте повреждения.
  2. Замыкание на землю/ короткое замыкание на землю
    Повреждения могут возникать из-за замыкания на землю (низкоомное соединение с потенциалом земли) индуктивно заземленной сети или изолированной сети, и/или из-за короткого замыкания на землю заземленной сети. Еще один вид повреждения - двойное замыкание на землю, характеризующееся двумя замыканиями на землю на разных проводниках с отдельно расположенными начальными точками.
  3. Обрывы кабеля
    Механические повреждения и движение земной поверхности могут вызвать обрывы одного или нескольких проводников.
  4. Заплывающие повреждения
    Зачастую повреждение не стабильно, носит эпизодический характер и зависит от нагрузки на кабель. Причиной может быть высыхание кабелей с масляной изоляцией при низкой нагрузке. Еще одна причина - частичный разряд вследствие старения или электрического триинга в кабелях с полимерной изоляцией.
  5. Повреждения кабельной оболочки
    Повреждения внешней кабельной оболочки не всегда ведут к немедленному выходу кабельной линии из строя, но с течением времени могут вызывать повреждения кабеля, в частности, из-за проникновения влаги и повреждений изоляции.

Один участок может состоять из отрезков различных типов кабелей, особенно в густонаселённых местах с большим скоплением инженерных коммуникаций. Используются кабели с полимерной изоляцией или пропитанной бумажной изоляцией. На практике повреждения кабеля приходится определять на всех уровнях напряжения — как в низковольтных, так и в средне- и высоковольтных системах. Поэтому для каждодневного использования целесообразно применять оборудование для поиска повреждений кабеля, разработанное для средне- и высоковольтного диапазона, однако с таким же успехом могло бы использоваться и в низковольтных системах.

Поиск повреждений кабеля в нестандартных ситуациях к содержанию

Методика поиска повреждений кабеля предполагает следующий логический порядок выполнения действий в четыре этапа: При анализе повреждения устанавливаются характеристики дефекта и определяется дальнейшие действия. При предварительной локализации дефекта определяется место дефекта с точностью до одного метра. Далее выполняется точная локализация места повреждения, чтобы по возможности ограничить объем экскавации грунта и минимизировать время ремонта.

  1. анализ повреждения;
  2. предварительная локализация
  3. идентификация кабелей
  4. точная локализация

Повреждения кабеля необходимо локализовать быстро и точно, чтобы обеспечить условия для последующих ремонтных работ и ввода линии в эксплуатацию. Как можно быстрее и как можно точнее: главное — правильно выбрать метод измерения!

При работе с протяжёнными кабельными линиями может случиться так, что распространённый метод импульсной рефлектометрии окажется непригодным по причине слишком сильного угасания измерительного импульса или его отражения. Здесь на помощь может прийти метод импульсного тока (ICM). Для поиска заплывающих, т.е. нерегулярных и зависящих от напряжения повреждений – отлично подходит метод затухающего сигнала (Decay).

В случае, если наиболее распространённые методы определения мест повреждений кабеля, такие как метод импульсной рефлектометрии (TDR) или метод вторичного импульса/мультиимпульсный метод (SIM/MIM) оказались неэффективными, причиной может быть слишком сильное угасание измерительного сигнала на больших расстояниях, существенно усложняющее оценку импульса. Другой причиной может стать высокая ёмкость кабеля, препятствующая импульсному разряду, используемому в методе SIM/MIM, поскольку при выполнении SIM-измерения емкость импульсного конденсатора должна значительно превышать ёмкость кабеля. Поэтому в случае очень длинных кабелей рекомендуется использовать другой метод, а именно — метод импульсного тока ICM (Impulse Current Method).

Первая возможность — с помощью импульсного генератора с замкнутым импульсным переключателем зарядить кабель постоянным током до напряжения пробоя, что позволит использовать собственную ёмкость кабеля. Это повысит потенциальную ёмкость импульса. Тогда расстояние от импульсного генератора до повреждения импульсная энергия будет преодолевать не самостоятельно, а «переноситься» ёмкостью кабеля. Кроме того не требуется учитывать время ионизации, как в случае с импульсами.

Обнаружение повреждения с помощью импульсов тока к содержанию

При использовании метода импульсного тока в кабель подается импульс напряжения, чтобы в месте повреждения спровоцировать пробой. Этот пробой приводит к возникновению переходной волны, которая несколько раз проходит между местом повреждения и концом кабеля. При этом в каждой точке отражения она меняет свою полярность, поскольку в обоих случаях речь идет о низкоомных соединениях.

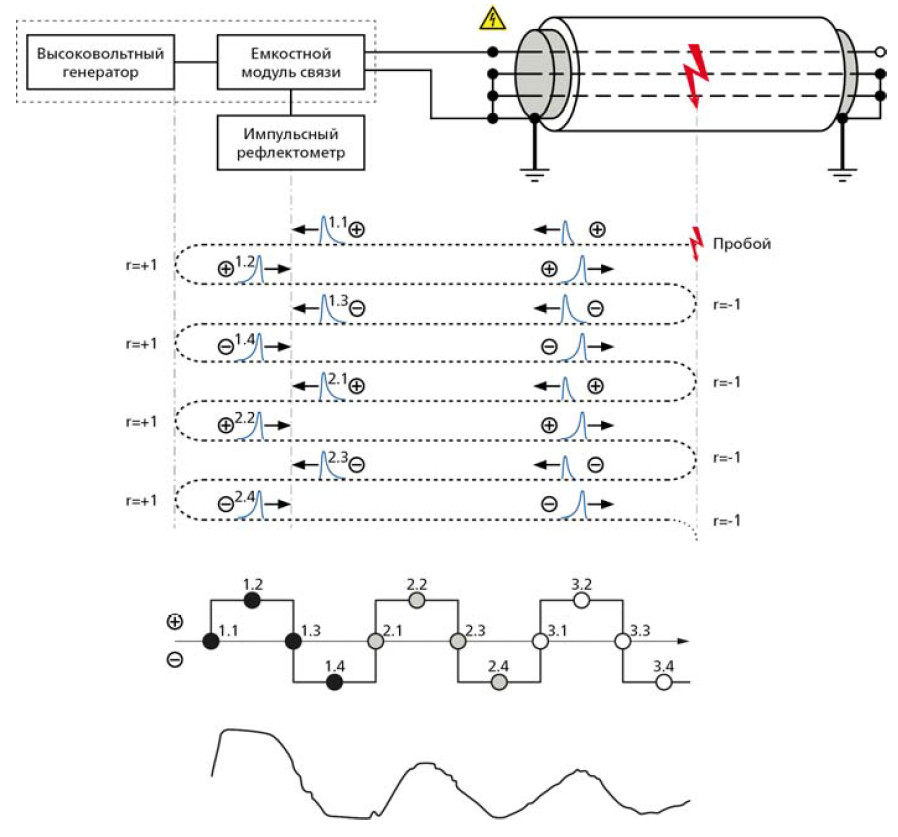

Схема работы метода импульсных токов

На основании интервала времени, с которым повторяется это отражение, можно определить расстояние до места повреждения (l=t*v/2 - измерительный кабель). Такой метод лучше всего предназначен для работы с длинными кабелями, поскольку распространяющийся по кабелю импульс очень широк (высокая энергия импульса).

У коротких кабелей множественные отражения накладываются друг на друга, что не позволяет определить временной интервал. Однако при использовании с длинными кабелями метод импульсного тока даёт хорошие результаты предварительной локализации дефектов.

Для анализа переходного импульса служит индуктивный датчик, регистрирующий ток в кабельной оболочке. Сигналы датчика отображаются с помощью импульсного рефлектометра (приборы BAUR серии IRG). На основании интервала времени между вторым и третьим, или между третьим и четвертым импульсом можно рассчитать расстояние. Для этого пользователю необходимо лишь отметить два следующих друг за другом пика или фронта отображаемой прибором IRG переходной волны. Расстояние от генератора импульсного напряжения до места повреждения равняется разнице рассчитанных прибором расстояний в метрах до обоих пиков (см. рис. ниже).

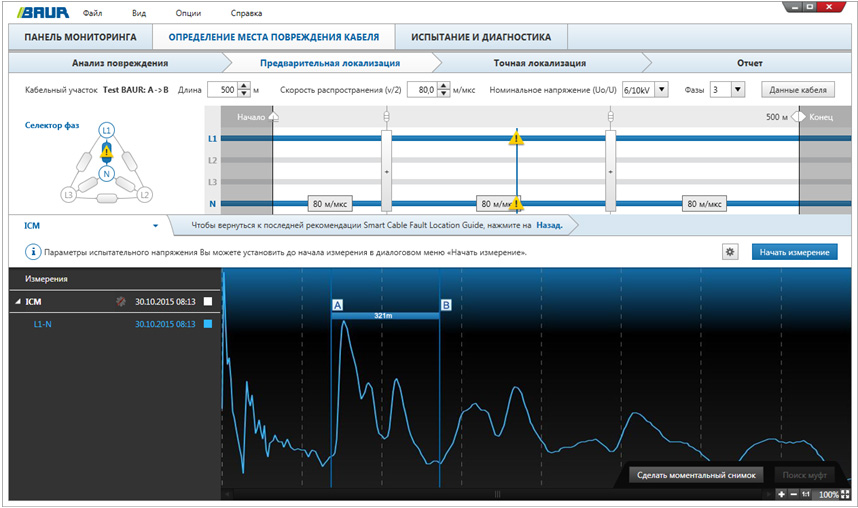

ПО для определения мест повреждения кабеля компании BAUR

Расстояние до повреждения наглядно определяется по графику программного обеспечения импульсного рефлектометра. Чтобы на экране были отображены по возможности все пики этой переходной волны, диапазон расстояния импульсного рефлектометра IRG следует настроить таким образом, чтобы он в несколько раз превышал длину кабеля.

Метод затухающего сигнала к содержанию

Для трудно обнаруживаемых повреждений и, прежде всего, для повреждений, возникающих при высоких напряжениях подходит метод затухающего сигнала.

Большинство повреждений средне- и даже высоковольтных кабелей можно определить с помощью стандартного импульсного напряжения до 32 кВ. Однако в случае периодически возникающих повреждений (заплывающих повреждений) может произойти так, что это напряжение является недостаточным для возникновения пробоя и не даёт возможности достоверно определить место повреждения. Тогда добиться цели позволит метод затухающего сигнала (метод Decay).

При использовании данного метода кабель подключается к источнику испытательного напряжения и его ёмкость «заряжается» до тех пор, пока воздействующее напряжение не приведет к пробою.

В случае использования метода затухающего сигнала, импульсный рефлектометр выполняет оценку волны напряжения, осциллирующей после пробоя между источником напряжения и местом повреждения. В качестве датчика используется емкостный делитель напряжения.

Оценка полученных данных также проста, как и при использовании метода ICM, выполняется с помощью импульсного рефлектометра IRG. На диаграмме оценки пользователь отмечает два следующих друг за другом положительных пика напряжения, фронта кривой напряжения или, например, две точки прохождения кривой через нуль и считывает расстояние. Разница этих двух значений, деленная на 2, за вычетом длины измерительного кабеля образует расстояние до повреждения.

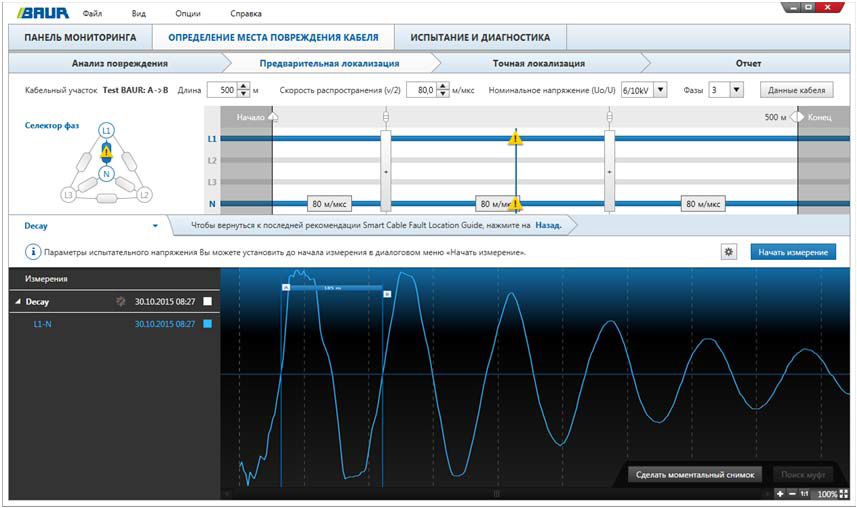

Место дефекта кабеля вычисляется при помощи ПО рефлектометра

Поскольку у источника генератора высокий выходной импеданс, напряжение отражается только в месте повреждения, прибор самостоятельно рассчитывает отображаемое расстояние по заданной формуле.

Формула расчёта расстояния до дефекта кабеля

Пробой кабеля

Как и при использовании метода импульсного тока, настройки для отображения результата должны быть сделаны таким образом, чтобы зона отображения в несколько крат превышала длину кабеля. Это позволит показать несколько осцилляций.

Дифференциальный метод сравнения к содержанию

Ещё один проверенный метод определения повреждений кабельных линий – это дифференциальный метод сравнения.

Дифференциальный метод сравнения или дифференциальный метод относится к методам предварительной локализации повреждений кабеля. Используется в разветвленных электросетях, где стандартные рефлектометрические методы не могут дать необходимых результатов. Этот метод позволяет выполнять предварительную локализацию высокоомных и заплывающих повреждений. Название «дифференциальный метод сравнения» происходит от того, что выполняется сравнение двух параллельно полученных ICM-графиков, возникающих после подачи импульсной волны. Для этого генератор импульсной волны одновременно подсоединяется к поврежденной и к исправной фазе. Измерение методом импульсного тока выполняется один раз без перемычки и второй раз — с установленной в конце кабеля перемычкой между исправной и поврежденной фазой.

Если повреждение расположено на главной жиле между генератором и перемычкой, измерительный прибор выдаёт расстояние от перемычки до места повреждения. Однако если повреждение расположено на ответвлении, то измерение показывает расстояние от перемычки до начала этого ответвления.

По причине сложности и трудоемкости процесса реализации данного метода, он используется относительно редко – только в случае нечасто встречающихся разветвленных средневольтных сетей.

В оборудовании BAUR используются все современные методы измерения с максимальным уровнем поддержки в процессе поиска повреждений.

Как найти место повреждения кабеля под землей?

Как найти место повреждения кабеля под землей?

Эксплуатация подземных силовых и телекоммуникационных кабелей связана с проведением плановых и ремонтно-восстановительных измерений, а также локализации повреждений в кабельных линиях.

В ходе плановых измерений зачастую проверяют первичные параметры: сопротивление изоляции, шлейфа, асимметрию. Зачастую для этих работ достаточно мостового измерителя.

Ремонтно-восстановительные работы – это более трудоемкий процесс, требующий хорошей подготовки специалистов и широкого спектра оборудования. Локализация дефекта требует выполнения следующих действий:

  • Определение наличия дефекта и его идентификация (вода в кабеле, обрыв пары или жилы, повреждение изоляции, короткое замыкание, переходные наводки, шумы, перепутанные пары, параллельные отводы и др.)

  • Определение расстояния до дефекта (при помощи мостового или рефлектометрического метода).

  • Локализация повреждения на местности при помощи трассодефектоискателей или кабельных локаторов.

Определение наличия дефекта в кабеле и его идентификация

Чаще всего для определения наличия повреждения и идентификации его типа применяются те же измерения, что и в ходе плановых измерений. Для проведения таких измерений используются кабельные мосты, мегомметры, измерители сопротивления заземления.

Однако в ряде случаев имеют место множественные дефекты (несколько разнотипных дефектов одновременно). В этом случае сложно определить, какое из них вносит наибольший вклад, так как они маскируют друг друга. Для определения таких неисправностей требуется не только измерение первичных параметров кабеля, но и вторичных: перекрестных наводок, наведенных шумов, затухания и т.д. В таких случаях ремонтная бригада должна быть оснащена несколькими приборами: кабельный мост, мегомметр, анализатор шумов и помех, измеритель затухания. Существуют, конечно, и комплексные анализаторы, которые совмещают в одном корпусе множество функций. Так, для работы с абонентскими телефонными линиями в последнее время часто используются кабельные анализаторы Greenlee SideKick Plus, Riser Bond 6000DSL и др.

Они позволяют измерить все первичные и вторичные параметры кабельной линии, подать тональный сигнал для идентификации пары на обратном конце, локализовать повреждение рефлектометрическим и мостовым методом и даже проанализировать качество ADSL/VDSL канала, сымитировав абонентский модем.

Определение расстояния до места повреждения кабеля под землей

Определение расстояния до дефекта производится одним из двух методов – рефлектометрическим (при помощи рефлектометров) и мостовым (при помощи кабельных мостов). Эти методы имеют существенные различия.

Кабельные мосты выполняют локализацию повреждения по сопротивлению и емкости кабеля. В ходе измерения они используют вспомогательные (заведомо исправные) жилы или пары кабеля, что позволяет измерить сопротивление (емкость) исправной пары, сравнить эти показания с аналогичными значениями на поврежденной паре и определить расстояние до дефекта. В ходе измерений они чаще всего используют напряжение 180В - 500В, что позволяет определить даже незначительные повреждения изоляции кабеля.

Кабельные рефлектометры посылают в пару импульс амплитудой примерно 20В (ширина импульса регулируется в зависимости от длины линии) и по форме и задержке отраженных от неоднородностей (дефектов) импульсов определяется тип повреждения и расстояние до него. Этот метод не позволит определить незначительные повреждения изоляции, зато с легкостью обнаружит перепутанные пары, параллельные отводы, пупиновские катушки и др.

Для повышения эффективности эти методы все чаще совмещают в одном корпусе прибора. В таком исполнении, например, представлены приборы ИРК-ПРО Альфа и КБ Связь Сова. Такие функции имеют и описанные выше анализаторы SideKick Plus и Riser Bond 6000DSL.

Следует заметить, что точность определения расстояния до дефекта прибором и точность локализации повреждения в кабеле – это разные вещи. Ведь измеренное расстояние еще нужно точно отмерять, а это весьма непростая задача, учитывая запасы кабеля на муфтах, неравномерность глубины залегания кабеля и др. Кроме того, большую погрешность вносят неточно введенные погонные значения сопротивления и емкости или коэффициент распространения (а они постоянно изменяются в ходе эксплуатации).

Локализация повреждения на местности

После того, как приблизительное расстояние до повреждения известно, к поврежденной паре подключается генератор трассоискателя или кабельного локатора и начинается трассировка кабеля. Трассировать и искать дефект поврежденного кабеля лучше начинать на расстоянии 200-300 метров от определенного кабельным мостом или рефлектометром места дефекта, от ближайшей муфты, кабельного ящика или другого места, расположение которого точно известно. Причем если трассировка начинается от кабельного шкафа или ящика, генератор нужно установить в этом месте.

Трассировку и локализацию дефектов можно производить параллельно или последовательно. В первом случае сначала «отбивается» трасса при помощи трассоискателя, после этого производится локация повреждения при помощи кабельного локатора. Во втором случае трассировка и локализация повреждений ведется одновременно: один специалист производит трассировку линии, другой – локализацию повреждений. Для таких случаев существуют приборы с одним генератором, но двумя приемниками, например Поиск-310Д-2М (2). Существуют также приборы, совмещающие не только средства поиска и локализации повреждений, но и средства предварительной диагностики и определение расстояния до повреждения. Среди них можно выделить прибор ToneRanger от компании Greenlee. К его преимуществам можно отнести:

  • Высокая точность локализации повреждения

  • Отсутствие зависимости результатов диагностики от длины и температуры кабеля, разности сечения жил различных участков, количества участков, наличие воды в кабеле и муфтах

  • Измерение таких параметров как:

  • Сопротивление изоляции

  • Сопротивление шлейфа

  • Емкость

  • Определение расстояния до повреждения

  • Локализация повреждений:

  • Пониженное сопротивление изоляции

  • Короткое замыкание

  • Обрыв

  • Перепутанные пары

  • Идентификация пар кабеля

  • В ходе измерений не осуществляет влияния на передачу информации в соседних DSL линиях

  • Всепогодное вибро- и ударопрочное исполнение

Трассировка кабеля подробно описана в разделе «Трассировка и идентификация инженерных коммуникаций (кабели, трубопроводы и т.д.)», поэтому не будем на ней останавливаться тут. Уже в ходе трассировки можно локализовать некоторые повреждения кабеля, такие как обрыв или короткое замыкание пары.

Локализация повреждений изоляции кабеля, как говорилось выше, производится при помощи кабельного локатора. Составными его частями являются контактные штыри (или, как изображено на рисунке - А-образная рама) и генератор сигнала.

А-образная рама

Генератор подключается к линии и подает в нее импульсы высокого напряжения. Локализация выполняется с помощью контактных штырей или А-образной рамы с индикаторами. А-рама состоит из двух соединённых между собой контактных штырей, измеряющих разность потенциалов в точке, находя место утечки тока в землю. Определение точки утечки выполняется после отсоединения кабеля от штатного заземления. Заземлённый генератор подсоединяют к экрану или жиле кабеля, создавая условия для возвращения «стёкшего» тока путём наименьшего сопротивления. Контактные штыри или А-раму передвигают параллельно кабельной линии (над ней), в сторону предполагаемого повреждения, периодически втыкая в землю, сверяя показания индикаторов.

В зависимости от места нахождения дефекта по отношению к А-раме (контактным штырям) и генератору, показания вольтметра колеблются вправо или влево от нуля (плюс и минус соответственно)

В зависимости от места нахождения дефекта по отношению к А-раме (контактным штырям) и генератору, показания вольтметра колеблются вправо или влево от нуля (плюс и минус соответственно). Смещение индикатора на шкалу плюс указывает, что повреждение кабеля находится между А-рамой и концом кабеля, а смещение на минус, что прибор находится между генератором и А-рамой. Перемещением А-рамы по направлению к повреждению определяется место, в котором индикатор покажет обратное направление. Повернув раму на 90 градусов, двигаясь в сторону дефекта необходимо найти следующую точку, в которой индикатор покажет обратное направление. Если стрелка находится посредине «0» – это значит, что повреждение изоляции находится непосредственно между точками соприкосновения с землей (А-рамы). Эта точка – цель поиска.

При локализации повреждений показания приёмника могут изменяться в зависимости от глубины залегания кабеля, неоднородности почвы (сухая или влажная, песок или глина) и присутствия металлических предметов непосредственно возле линии. Чтобы не отвлекаться на поиск подобных «неполадок», необходимо учесть следующее:

  • возле повреждения показания индикатора меняются резко в одной точке;

  • величина максимальных показаний индикатора должна соотноситься с величиной сопротивления повреждения;

  • утечку можно проверить «на минимум», воткнув штыри на большей удалённости друг от друга (если рядом несколько повреждений, этот способ не подходит).

Выводы

Станет ли процесс локализации повреждений кабелей под землей чрезмерно затратным или нет, в равной степени зависит от профессионализма ремонтной бригады, и возможностей импульсного локатора и качества его исполнения. В этом случае пословица: «Скупой платит дважды», приобретает особую актуальность.




См. также:

Индукционный метод поиска повреждений кабеля :: Ангстрем

С помощью индукционного метода поиска локализуются обрывы жил, замыкания жила-жила, жила-оболочка, двух- и трехфазные замыкания устойчивого характера при различных значениях переходного сопротивления в месте дефекта. Основные принципы поиска индукционным методом, изложенные в статье реализуются с применением специализированного оборудования. Указанные в статье конкретные величины параметров получены при использовании поискового оборудования семейства КП-100К, КП-250К и КП-500К производства компании "АНГСТРЕМ" (применение иного оборудования с использованием указанных в статье величин параметров может оказаться безуспешным).

Для всех видов повреждений перед началом ОМП* определяют и размечают трассу кабеля.
* ОМП - определение места повреждения



Поиск обрыва жилы

Генератор поисковый подключается к кабельной линии по схеме «оборванная жила-броня» - Рис. 1 (а)

Рис.1. Непосредственное подключение генератора по схеме «оборванная жила - броня»

Этот вариант поиска использует наличие распределенной емкости кабельной линии. Сигнальный ток генератора протекает через подключенную к нему поврежденную жилу, распределенную емкость кабеля и броню кабельной линии. При удалении от начала кабеля ток в подключенной жиле постепенно убывает из-за ответвления на распределенную по длине емкость. Соответственно интенсивность поля, вокруг кабеля, при удалении от точки подключения к генератору также убывает. Напряженность магнитного поля над кабелем в месте обрыва становится нулевой. Характер изменения магнитного поля вдоль кабельной линии показано на Рис. 1 (б).

Как видно из графика точность определения места обрыва невысока. Чтобы уменьшить погрешность определения места обрыва целесообразно подключать генератор поочередно к разным концам поврежденной жилы, проводя поиск на участке, к которому подключен генератор.

Для увеличения напряженности магнитного поля над кабельной линией, необходимо увеличить ток, протекающий по кабелю. Это позволит более четко отслеживать сигнал. Увеличения тока можно добиться уменьшением емкостного сопротивления, либо увеличением частоты генератора. Уменьшить емкостное сопротивление можно увеличив погонную емкость кабеля параллельным соединением нескольких жил кабеля.

Для повышения точности определения места повреждения можно рекомендовать следующую последовательность действий. Генератор подключают к одному концу кабеля. Следуют вдоль трассы, контролируя уровень сигнала на приемнике. При уменьшении сигнала до определенного уровня, например, до 5 ед. отмечают на трассе эту точку. Затем генератор подключают к другому концу кабеля и повторяют процедуру. Расстояние между двумя отмеченными точками с одинаковым уровнем сигнала делят пополам. Это и будет наиболее вероятная точка обрыва.


Поиск междуфазного повреждения

При стандартной по глубине прокладке кабеля этот вид повреждения как правило не вызывает затруднений в его локализации. Генератор для поиска повреждений кабеля подключаются к двум замкнутым в месте повреждения жилам кабельной линии по схеме, показанной на Рис. 2.

Рис.2. Схема подключения генератора к двум поврежденным жилам кабельной линии в случае их короткого замыкания.

Сигнальный ток генератора протекает непосредственно по поврежденным жилам кабельной линии во встречных направлениях. Как известно в этом случае магнитное поле, создаваемое током обратно пропорционально квадрату расстояния от кабеля. Генератор при поиске включен в режиме непрерывной генерации. Поиск производится на минимальной частоте - 480 Гц. Эта частота оптимальна с точки зрения минимизации потерь и наводок на соседние коммуникации и позволяет локализовать междуфазные повреждения на расстояниях в несколько километров.

Перед началом поиска повреждения необходимо выбрать и задать минимальный ток генератора, при котором приемник уверенно принимает сигнал генератора на максимальной чувствительности. Реализация этого правила требует наличия двух операторов. Один из операторов регулирует уровень сигнального тока, пошагово повышая его и одновременно фиксируя его стабильность. Второй оператор, находящийся над трассой кабеля в зоне повреждения с приемником ПП-500А или ПП-500К, фиксирует момент появления сигнала достаточного для уверенного поиска. На практике достаточно сигнального тока, обеспечивающего при максимальной чувствительности приемника уровень сигнала в 25…50% полной шкалы его индикатора. Хотя решающим в выборе может быть личный опыт оператора. Например, для кабеля ААБ сечением 50 кв.см, проложенного на глубине 70 см при частоте генератора 480 Гц и небольшом расстоянии от места подключения генератора до повреждения достаточно тока 100…200 мА. Работа на частоте 9796 Гц требует существенно большего тока.

Если выбранный сигнальный ток остается стабильным, значит, сопротивление в точке повреждения кабеля не изменяется под воздействием протекающего тока. Это гарантирует успех поиска не зависимо от величины переходного сопротивления в точке повреждения - стабильность сопротивления дефекта здесь ключевой фактор. В случаях, когда замыкание произошло в результате аварии его сопротивление, как правило, близко к нулю и достаточно стабильно. Повреждения обнаруженные в процессе испытания могут иметь очень большие сопротивления. Если это сопротивление не меняет свою величину при протекании тока от поискового генератора и приемник обладает достаточной чувствительностью, то для локализации места повреждения можно применять индукционный метод поиска (без прожига). Однако элементарный расчет показывает, что такая ситуация возможна только для достаточно низких переходных сопротивлений.

Кроме того, минимальный сигнальный ток позволяет минимизировать сигнал, наведенный на близко расположенные коммуникации и помехи на приемник от этих коммуникаций.

Если в месте повреждения есть электрический контакт поврежденной жилы с оболочкой желательно устранить его, например, воздействуя на ненужный контакт высоковольтным импульсом.

При движении оператора с приемником вдоль трассы кабельной линии уровень принимаемого сигнала будет периодически уменьшаться и увеличиваться. Это объясняется наличием повива (скрутки) жил кабельной линии. Из-за повива жил и взаимовлияния магнитных полей от двух противоположно направленных токов в жилах вокруг кабеля возникает результирующее спиральное поле («твист-эффект»). На индикаторе приемника это и будет проявляться периодическим изменением сигнала с шагом повива. На Рис. 3 (а) показаны повив двух короткозамкнутых жил кабельной линии и токи в них. На Рис.3 (б) приведен график уровня сигнала при движении с горизонтально расположенной катушкой приемника вдоль трассы кабельной линии. На Рис.3 (в) показано распределение магнитных полей от двух свитых жил в разрезе А–А и В–В кабельной линии. При вертикальном расположении поисковой катушки слышимость также периодически изменяется из-за скрутки, рис. 3 (г). В точке повреждения может быть, как увеличение, так и уменьшение уровня сигнала. Это зависит от ориентации жил в месте повреждения. После прохождения места повреждения уровень сигнала снижается до нуля, периодически меняющийся сигнал обусловленный шагом скрутки отсутствует. Наличие сигнала скрутки до места повреждения и отсутствие после - главный признак, позволяющий точно локализовать место междуфазного повреждения. Следует помнить, что сигнал с шагом повива будет наблюдаться при глубине прокладки кабеля не превышающей шаг повива более чем на 20…50%.


Рис.3. Изменение сигнала кабельной линии из-за повива

На рис. 4 показана кабельная линия с муфтой и участком, имеющим увеличение глубины залегания. Вверху приведена зависимость интенсивности магнитного поля кабельной линии от длины. Над муфтами и другими неоднородностями кабельной линии интенсивность магнитного поля изменяется. Непосредственно над муфтой уровень сигнала увеличивается за счёт большего расстояния между жилами в муфте. Длина интервала с максимальным уровнем сигнала увеличивается относительно шага скрутки кабеля (c>d, рис. 4). За муфтой сигнал опять меняется по уровню с шагом скрутки. По этим признакам определяется место расположения муфты на кабеле. В местах, где кабельная линия плавно уходит на большую глубину наблюдается плавное уменьшение интенсивности магнитного поля. В местах, требующих особой защиты кабельной линии от механических повреждений, кабель прокладывают в металлических трубах. В этих случаях из-за экранирования наблюдается значительное ослабление интенсивности магнитного поля. В месте короткого замыкания между жилами кабельной линии ток от индукционного генератора меняет свое направление, структура магнитного поля вокруг кабеля изменяется, и компенсация от жил проявляется более слабо. Поэтому над местом повреждения интенсивность магнитного поля увеличивается (Рис. 4), а после прохождения места повреждения плавно уменьшается, при этом сигнал от шага скрутки практически не наблюдается.


Рис.4. Кабельная линия с неоднородностями и распределение магнитного поля по длине

Трудности при локализации междуфазного повреждения возникают, когда кроме основного полезного сигнального тока протекающего по жилам кабеля присутствуют, так называемые, токи растекания. Эти токи возникают, если кроме основного пути для тока (генератор - жила 1 - повреждение - жила 2 - генератор) существуют пути утечки тока на «землю». Например, в месте повреждения есть утечка или замыкание на оболочку и броню. Ток растекания в отличие от сигнального является током одиночного проводника. Поле, создаваемое таким током, убывает обратно пропорционально расстоянию от кабеля в то время как поле сигнального (ток пары проводников) обратно пропорционально квадрату расстояния. Понятно, что в таком случае токи растекания даже значительно меньшие сигнального могут создать поле «забивающее» полезное поле сигнального тока. Радикально решить эту проблему можно ликвидировав замыкание или утечку в месте повреждения и разорвав все связи кабеля с землей. Однако если кабель имеет не одно повреждение и заземленные муфты такое решение проблематично.

Статья подготовлена специалистами отдела инноваций © ООО «АНГСТРЕМ»

как найти место разрыва в стене

Содержание:
  1. Способы прозвонки проводов
  2. Как обнаружить место разрыва
  3. Видео: как быстро проверить электропроводку

Нередко возникают ситуации, при которых электричество не поступает к приборам и устройствам. Основной причиной отсутствия электричества считается обрыв провода на каком-либо участке сети. Чтобы точно определить место, где находится неисправность, необходима обязательная прозвонка электропроводки. Данную операцию может легко выполнить любой квалифицированный электрик.


Способы прозвонки проводов

В домашних условиях существует два основных способа, позволяющих точно установить место обрыва провода. В первом случае используется мультиметр, а при его отсутствии можно обойтись обычной лампой накаливания с патроном.

Если применяется прибор, его нужно включить в режим омметра, при котором измеряется сопротивление. Стрелка индикатора устанавливается на нулевую отметку. После этого можно начинать проверку кабеля. Один из щупов подключается к контакту, а другим щупом проверяется сам кабель. Одновременно, нужно наблюдать за стрелкой прибора. Если показания составляют от 2 до 3 Ом, то это свидетельствует о полной исправности провода. Полученное значение более 10 Ом говорит о порыве проверяемой жилы. Во время проверки могут быть перепутаны контакты разъема и вилки, то есть подключение сделано к другой жиле одного и того же провода.

Данный способ применяется и для других видов кабелей, в том числе, компьютерных и телефонных. Точно так же проверка выполняется тестером, в котором имеется индикатор напряжения. Для того чтобы определить наличие разрыва, достаточно провести замер напряжения на каждой из жил. Отсутствие напряжения совершенно точно указывает на разрыв провода. Такую проверку можно проводить только при наличии напряжения в электрической сети.

Применение лампочки вместе с куском обычного провода позволяет тестировать только электрические кабели. Для проверки сети освещения достаточно использовать одножильный провод. Распределительная коробка содержит большое количество проводов, ведущих к потребителю. Чтобы выполнить проверку они по очереди отключаются от питания. Вместо них производится подключение целого рабочего провода напрямую к тому или иному потребителю. При нормальной работе временной цепи, неисправным считается провод, который был отсоединен. Эта операция повторяется до точного обнаружения неисправности.

Данный способ позволяет проверить всю сеть, имеющуюся в квартире. Для этого необходимо менять точки подключения, используя все имеющиеся распределительные коробки.


Как обнаружить место разрыва

Все способы, перечисленные выше, позволяют определить сам факт разрыва, но не его конкретное место. Здесь не годится обычная прозвонка электропроводки традиционными методами. При открытой кабельной линии, место повреждения устанавливается достаточно легко. Гораздо сложнее определить точку повреждения в скрытой проводке.

Современной промышленностью уже давно выпускаются приборы класса Е-121, позволяющие решить эту проблему. Он позволяет определять не только положение линий электрической сети, но и обнаружить место, где случился порыв. Этот прибор очень простой в эксплуатации. Его нужно просто вести вдоль кабеля, проложенного внутри стены, и следить за работой специального сигнализатора. Место разрыва определяется по особенным магнитным аномалиям. Прибор реагирует на них и подает звуковой сигнал.

Существует еще один старый и проверенный способ. Для этого нужен обычный радиоприемник, с частотой волны в 100 килогерц. При его продвижении вдоль линии будут возникать посторонний шум разных тонов. При интенсивном потрескивании, можно расковыривать стену и ремонтировать поврежденный провод.


Как быстро проверить электропроводку

Повреждение кабеля | Отыскание места повреждения кабеля: методы и приборы

Поиск повреждения кабеля приносит результат при правильном использовании методик поиска повреждений и грамотном выборе приборов для поиска повреждений. Начинать поиск дефекта стоит с выяснения базовых параметров кабельной линии: марка кабеля, длина кабеля, способ прокладки кабеля. Отталкиваясь от этих знаний можно переходить к измерениям.

Порядок выполнения измерений

Для начала стоит измерить длину кабеля с помощью импульсного рефлектометра. Импульсные рефлектометры «ЭРСТЕД» различного ценового диапазона способны облегчить задачу поиска повреждения кабеля. Определение места повреждения кабеля осуществляется с точностью до 12,5 см для топ-моделей класса РИ-307, а также для нижнего ценового диапазона — модели РИ-303Т.

Надёжные приборы, проверенные временем и заслужившие положительные отзывы — рефлектометры РИ-10М1 и РИ-10М2 — находятся в среднем ценовом диапазоне, позволяя проводить поиск повреждения кабеля с точностью до 1 м.





С помощью рефлектометра можно определить следующие типы повреждений:

  • обрыв кабеля;
  • межфазный пробой;
  • короткое замыкание.



Кроме этого, импульсный рефлектометр используется для определения длины кабеля на барабане. Так же с его помощью удаётся вычислить место несанкционированной врезки в кабель. Импульсный рефлектометр — современный прибор, используемый для диагностики состояния систем ОДК.

Измерение сопротивления изоляции

Измерение сопротивления изоляции кабеля — следующий этап в поиске повреждения кабеля. В качестве прибора для измерения сопротивления изоляции можно использовать мегомметр либо кабельный мост. Современный кабельный мост может не только заменить мегомметр, но и значительно расширить возможности поиска повреждения кабеля за счёт использования методики мостового измерения.



Кабельный мост позволяет не только оценить качество изоляции кабеля, но и рассчитать расстояние до места утечки, оценить ёмкость кабеля, измерить сопротивление шлейфа и омическую асимметрию. Именно поиск утечки, наряду с поиском обрыва кабеля, являются наиболее частыми повреждениями кабельной линии. Таким образом, импульсный рефлектометр и кабельный мост, объединённые в единый прибор, значительно повышают шансы найти место повреждения кабеля. РИ-10М2 — лёгкий, портативный и простой в использовании прибор сочетает в себе методики мостовых измерений и импульсного локатора неоднородностей. Сочетание цены и функциональности делает этот прибор для поиска повреждений кабеля популярным у потребителей.





Определение участка повреждения

После того, как дистанционными методами удалось выяснить тип повреждения кабеля и оценить расстояние до места повреждения, наступает следующий этап — указать место повреждения кабеля на местности. Эта задача разбивается на два этапа: поиск трассы и поиск дефекта на кабеле.

Задача поиска трассы решается с помощью трассоискателя. Трассоискатель — прибор для обнаружения проложенной в земле трассы. К трассам относятся:

  • силовой кабель;
  • связной кабель;
  • трубопровод;
  • оптический бронированный кабель.

Кабелеискатель фиксирует электромагнитное поле, исходящее от тока, протекающего в кабельной линии. Трассоискатель кабельных линий позволяет не только указать местоположения кабеля, но и оценить глубину его залегания.

Поиск повреждения кабеля на местности выполняется трассодефектоискателем. Определение места повреждения кабеля с помощью трассодефектоискателя выполняется индукционным методом или контактным методом. Индукционный метод кабелеискателя позволяет найти обрыв кабеля и межфазный пробой типа жила — жила, либо жила — броня. Контактный метод трассодефектоискателя позволяет найти утечку в кабеле. Таким образом на местности решается задача поиска повреждения кабеля.

Технические параметры трассоискателей и трассодефектоискателей

Трассоискатель и трассодефектоискатель может иметь различную форму, вес и стоимость. Погоня за миниатюризацией трассоискателя приводит к существенным проблемам в чувствительности и помехозащищённости прибора. Поэтому трассоискатели и трассодефектоискатели фирмы «ЭРСТЕД» сбалансированы по форме, весу и стоимости. Трассоискатель ТИ-05-3 и трассодефектоискатель ТДИ-05М3 нижнего ценового диапазона заслужили положительные отзывы на протяжении всего периода выпуска их серии. Однако наибольшей популярностью пользуется трассодефектоискатель ТДИ-МА среднего ценового диапазона, который осуществляет поиск повреждения кабеля даже в условиях аномальных помех от ЛЭП или железной дороги.

И конечно, поиск повреждения кабеля с помощью трассодефектоискателя затруднён без использования генератора. Генераторы подают в кабель ток согласованной с трассоискателем частоты. Именно поэтому, кабелеискатель может отличать свой кабель от другой трассы. По своей структуре, генераторы делятся на два типа, что удобно показать на примере генераторов фирмы «ЭРСТЕД»:

  • портативные генераторы ИЗИ;
  • условно портативные генераторы ИЗИ-100.

Преимущества генераторов ИЗИ

Генератор ИЗИ является переносным прибором, которым легко автономно работать в полевых условиях. Генератор развивает мощность до 6 Вт, что является достаточным условием для поиска повреждения кабеля на расстоянии до 5 км. Генератор ИЗИ-100 является также переносным прибором, но он предназначен для работы только от сети 220 В. Развивая мощность до 100 Вт, этот генератор прекрасно подходит для определения места межфазного пробоя и короткого замыкания. Стоит упомянуть, что эти генераторы представлены в нижнем и среднем ценовом сегменте.

В заключении хочется пожелать удачи в поиске повреждения кабеля, поскольку грамотно подобранные приборы способны только облегчить эту задачу, в которой основную роль играет опыт.
