Как подобрать емкость конденсатора для трехфазного двигателя: Онлайн расчет емкости конденсатора для электродвигателя

Как подобрать емкость конденсатора для подключения двигателя

✅ Дата публикации: 16.07.2020 | 📒 Самоделки | 🕵 Комментариев нет

Как подобрать емкость конденсатора для двигателя

Содержание статьи:

• 1 Виды конденсаторов
• 2 Подбор конденсатора для трехфазного двигателя
• 3 Как рассчитать емкость конденсатора для однофазного двигателя

При подключении электродвигателя к сети 220 Вольт не обойтись без конденсатора. Этот маленький элемент электрической цепи служит для уменьшения времени входа мотора в рабочий режим (пусковой конденсатор).

Кроме пусковых, существуют и так называемые рабочие конденсаторы, которые постоянно задействованы во время работы двигателя. Основной задачей рабочих конденсаторов является обеспечение оптимальной нагрузочной способности двигателя.

Состоит конденсатор из нескольких пластин, которые защищены диэлектриком. Основная функция конденсаторов — это накопление и отдача электрической энергии.

Как подобрать конденсатор для запуска электродвигателя? Что при этом нужно учитывать? Именно об этом вы и сможете узнать в данной статье строительного журнала samastroyka.ru.

Виды конденсаторов

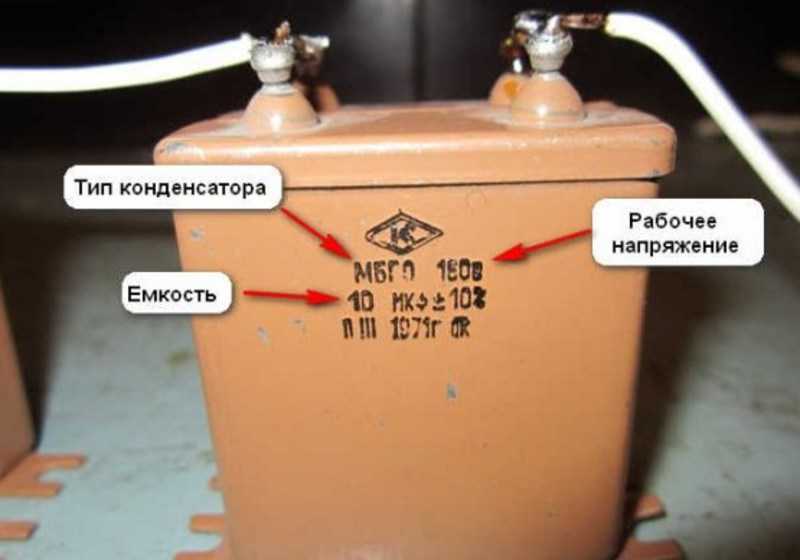

Итак, конденсатор служит для накопления электрического заряда с последующей его отдачей в цепь. Конденсаторы бывают полярные, неполярные и электролитические, другое название «оксидные».

Для подключения электродвигателей в сеть переменного тока, полярные конденсаторы использовать нельзя. Из-за быстрого разрушения диэлектрика внутри, произойдёт замыкание, и такие конденсаторы очень быстро выйдут из строя.

Этого не произойдёт, если подключить к двигателю неполярный конденсатор. Обкладки неполярных конденсаторов одинаково взаимодействуют, как с источником, так и с диэлектриком.

Электролитические конденсаторы имеют внутри вместо пластин тонкую оксидную плёнку. Зачастую именно их и используют для подключения электродвигателей низкой частоты, поскольку максимально возможная ёмкость электролитических конденсаторов составляет 100000 мкФ.

Подбор конденсатора для трехфазного двигателя

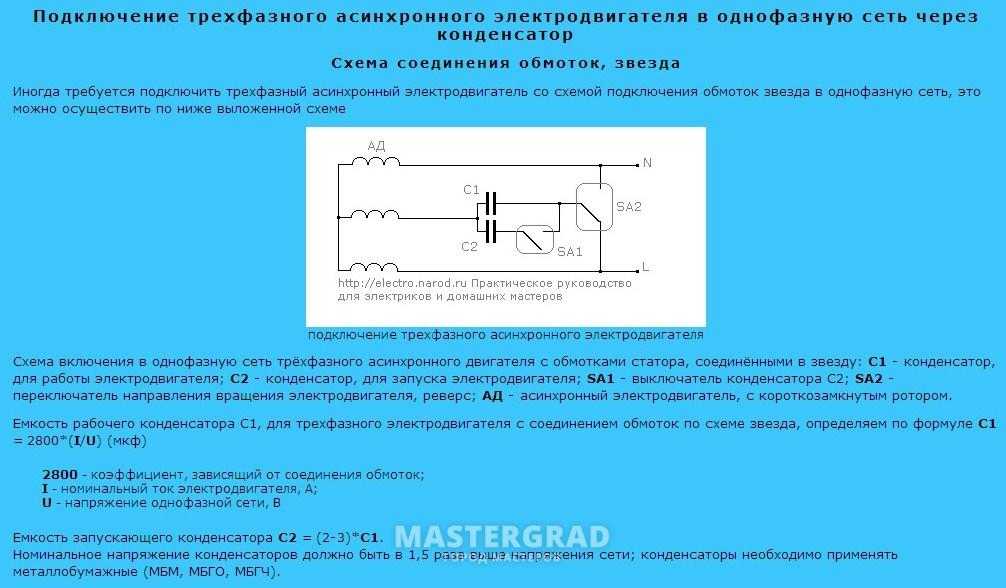

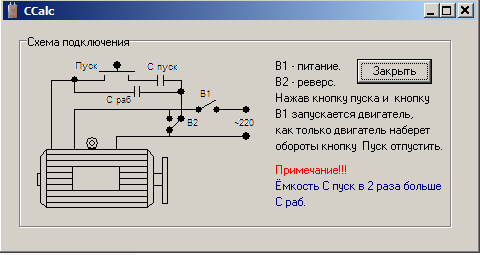

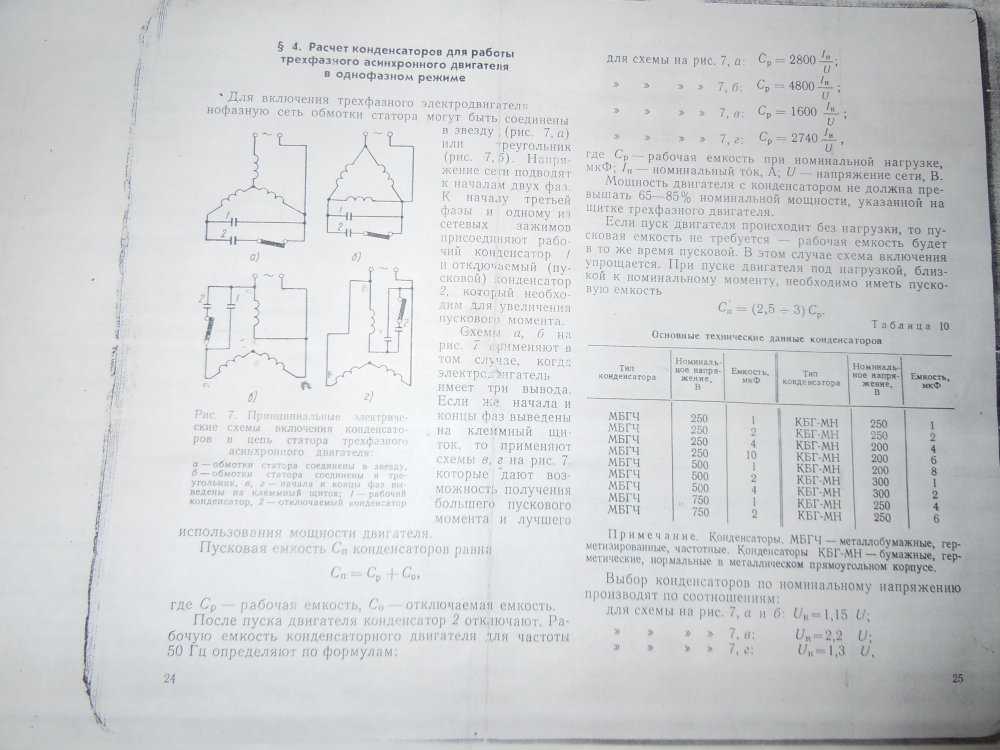

Подбор емкости рабочего конденсатора для трехфазного двигателя осуществляется по следующей формуле: Сраб.=k*Iф / U сети.

• k — это коэффициент, значение которого зависит от схемы подключения трехфазного электродвигателя. 4800 по схеме «треугольник» и 2800 по схеме «звезда»;
• Iф — обозначает номинальный ток статора. Узнать номинальный ток статора можно на корпусе электродвигателя или посредством специальных клещей;
• U сети — сетевое напряжение 220 вольт.

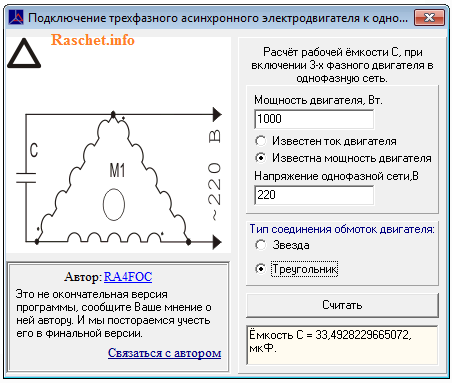

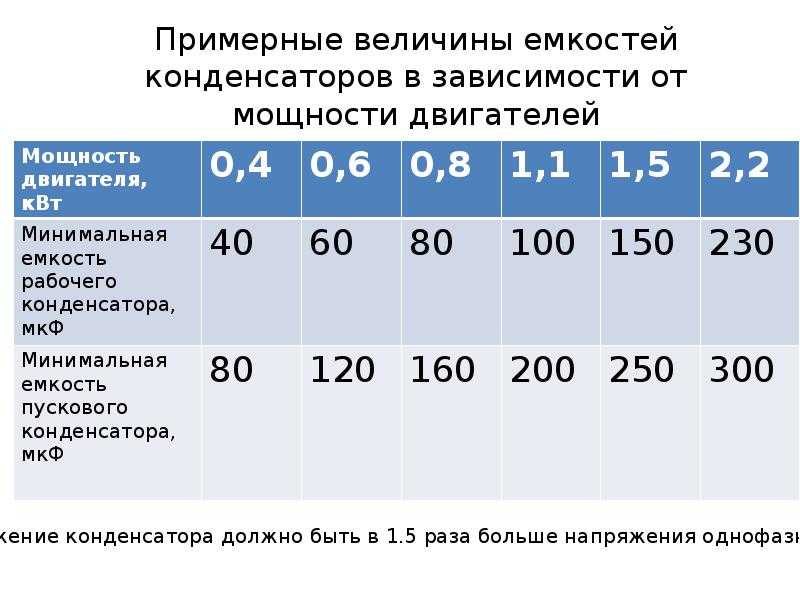

Зная все вышеперечисленные параметры можно точно рассчитать емкость рабочего конденсатора в мкФ для электродвигателя. Есть и более простой способ расчёта емкости конденсаторов. Здесь действует правило: на 100 Вт мощности двигателя, берётся примерно 7 мкФ конденсаторной емкости.

Совсем по-другому обстоят дела с подбором пускового конденсатора в электродвигатель. Пусковой конденсатор работает очень непродолжительное время, всего лишь около 3 сек. в момент пуска двигателя. Основной задачей пускового конденсатора, является вывести ротор на номинальный уровень частоты вращения.

Подбирается пусковой конденсатор исходя из следующих параметров:

• Емкость пускового конденсатора должна быть в 2,5-3 раза больше, чем емкость рабочего конденсатора;
• Рабочее напряжение пускового конденсатора должно превышать сетевое, не менее чем в 1,5 раз.

Таким образом, зная все вышеперечисленные параметры, не составит особого труда подобрать рабочий и пусковой конденсатор для электродвигателя.

Как рассчитать емкость конденсатора для однофазного двигателя

При выборе и подключении конденсатора к однофазному двигателю, многое зависит от того, в каком именно режиме будет работать двигатель:

• При подключении пускового конденсатора и дополнительной обмотки электродвигателя, емкость конденсатора рассчитывается по следующему принципу: 70 мкФ на 1000 Вт мощности двигателя;
• Общая ёмкость рабочего и пускового конденсаторов должна рассчитываться так: 1 мкФ на 100 Вт мощности. В этом случае рабочий конденсатор остаётся включённым во время работы электродвигателя.

Теперь что касается рабочего напряжения конденсаторов для подключения однофазного электродвигателя. В большинстве случае вполне хватит конденсатора с напряжением от 450 Вольт. Тем не менее, если было замечено, что электродвигатель сильно греется в процессе работы, то следует уменьшить ёмкость рабочего конденсатора.

Оценить статью и поделиться ссылкой:

C I E L a b . X Y Z • Емкость конденсаторов для трехфазного асинхронного двигателя в бытовой однофазной сети

Сражаясь неустанно,
доживём мы, Санчо,
до Золотого века!

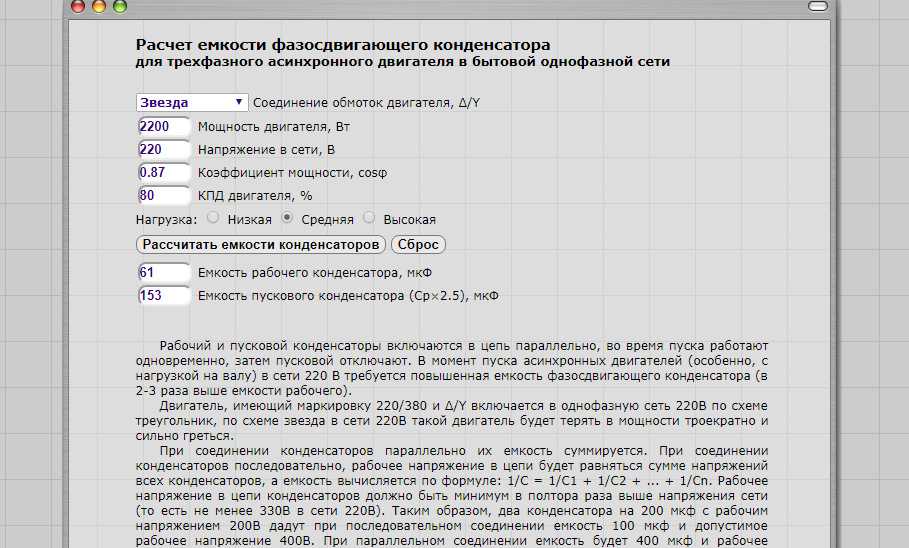

Расчет емкости фазосдвигающего конденсатора

для трехфазного асинхронного двигателя в бытовой однофазной сети

Треугольник Звезда Соединение обмоток двигателя, Δ/Y

Мощность двигателя, Вт

Напряжение в сети, В

Коэффициент мощности, cosφ

КПД двигателя, %

Нагрузка: Низкая Средняя Высокая

Емкость рабочего конденсатора, мкФ

Емкость пускового конденсатора (Ср×2. 5), мкФ

Рабочий и пусковой конденсаторы включаются в цепь параллельно, во время пуска работают одновременно, затем пусковой отключают. В момент пуска асинхронных двигателей (особенно, с нагрузкой на валу) в сети 220 В требуется повышенная емкость фазосдвигающего конденсатора (в 2-3 раза выше емкости рабочего).

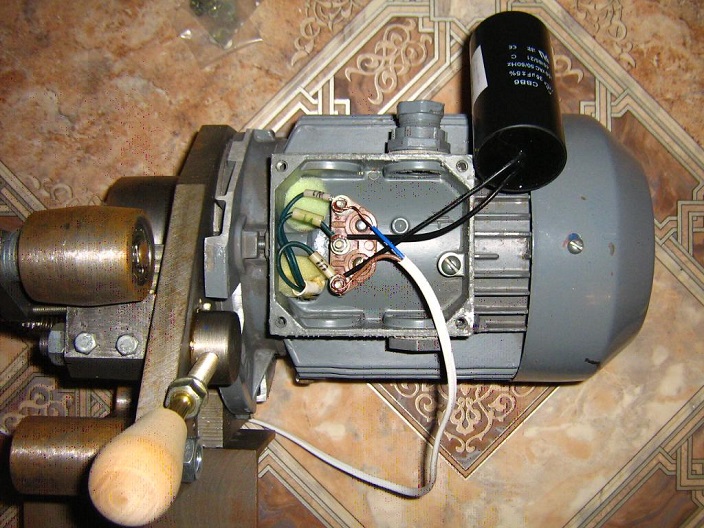

Двигатель, имеющий маркировку 220/380 и Δ/Y включается в однофазную сеть 220В по схеме треугольник, по схеме звезда в сети 220В такой двигатель будет терять в мощности троекратно и сильно греться.

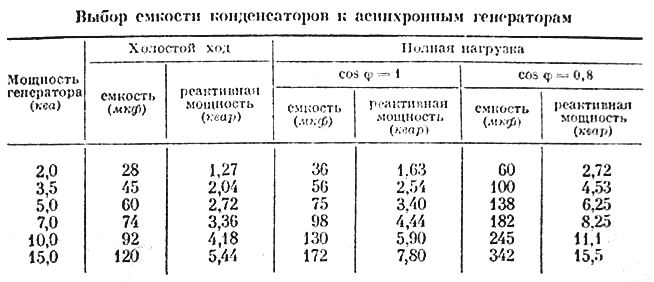

При соединении конденсаторов параллельно их емкость суммируется. При соединении конденсаторов последовательно, рабочее напряжение в цепи будет равняться сумме напряжений всех конденсаторов, а емкость вычисляется по формуле: 1/C = 1/C1 + 1/C2 + … + 1/Cn. Рабочее напряжение в цепи конденсаторов должно быть минимум в полтора раза выше напряжения сети (то есть не менее 330В в сети 220В). Таким образом, два конденсатора на 200 мкф с рабочим напряжением 200В дадут при последовательном соединении емкость 100 мкф и допустимое рабочее напряжение 400В. При параллельном соединении емкость будет 400 мкф и рабочее напряжение 200В (самое низкое значение допустимого напряжения из всего набора конденсаторов в цепи). Необходимые конденсаторы представлены в сетевых магазинах в разделе пусковых конденсаторов (не ищите по старинке бумажные — их практически перестали выпускать).

Видеопримеры работы двигателя 2.2 кВт и 1.1 кВт с одной и той же нагрузкой и правильно подобранными рабочими и пусковыми конденсаторами, разница в скорости пуска 3 и 20 секунд. И сборка на 3.3 кВт весело крутится (пильный диск 350 мм в диаметре). Еще распиловка дров на 2.2 кВт: ракурс 1 и ракурс 2.

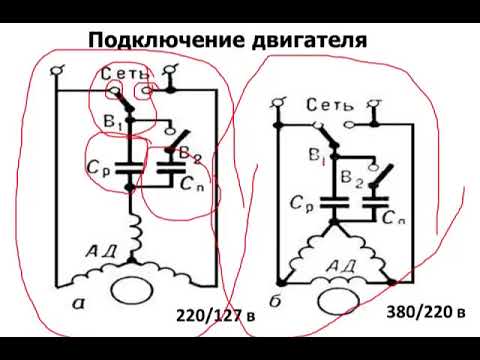

Схема включения в однофазную сеть трёхфазного асинхронного двигателя с обмотками статора, соединёнными по схеме «звезда» (а) или «треугольник» (б): B1 — Переключатель направления вращения (реверс), В2 — Выключатель пусковой ёмкости; Ср — рабочий конденсатор; Cп — пусковой конденсатор; АД — асинхронный электродвигатель.

На схеме представлено последовательное (сверху) и параллельное (снизу) соединение кон­ден­саторов.

На рисунке представлена схема соединения обмоток двигателя «Звезда».

На рисунке представлена схема соединения обмоток двигателя «Треугольник».



© CIELab.XYZ
Скриптинг и поддержка – Михаил Сартаков

Всего посещений — 99950
Всего за день — 2
Уникальных сегодня — 2, вчера — 6, позавчера — 9

Как определить, какой конденсатор мне нужен для работы трехфазного двигателя от однофазного источника питания. — Технические обсуждения — IET EngX

Это обсуждение закрыто.

Вы больше не можете публиковать новые ответы в этом обсуждении. Если у вас есть вопрос, вы можете начать новую дискуссию

Привет, у меня есть трехфазный двигатель, который я хочу запустить от однофазного источника питания.

Кто-нибудь знает формулу расчета правильной емкости.

Спасибо

Дэниел

• Когда я попытался исследовать это, я пришел к выводу, что это метод проб и ошибок, связанный с тем, что нужно начинать с образованного вопроса.

  Я пытался разобраться, какой механизм управления необходим для погружного скважинного насоса, не зная, что находится в скважине, и мне стало очень интересно, когда я позвонил парню, который разбирается в таких вещах, и написал по электронной почте. ему несколько фотографий механизма управления, который был на месте, он замолчал, а затем сказал, что я удивлен, что он не сгорел в дыму, поскольку тот, кто его подключил, использовал пусковой конденсатор в качестве рабочего конденсатора.

  Так или иначе, я послал за экспертом, который отключил элементы управления, а затем, когда он заработал нормально, мне пришлось перемонтировать его проводку, чтобы сделать его безопасным.

  Просто помните, что тот, кто может заставить вещи работать, не всегда чист и опрятен, и как я потом понял, он позвонил своему отцу, чтобы спросить, что делать!

  Энди

• Использование конденсатора с одним значением немного неудобно, так как во время пуска или большой нагрузки двигатель будет иметь более низкий импеданс, а фазовый сдвиг будет слишком большим (по мере приближения к 90 градусов вы получаете с конденсатором и небольшим R последовательно), но если вы сделаете это правильно для приличного запуска, то это слишком много (и фазовый сдвиг слишком мал) один раз до скорости (поэтому он никогда не достигает до скорость).

  Шикарные устройства включают и выключают конденсаторы, чтобы получить более или менее равные напряжения на двух «летучих» фазных напряжениях.

  в сети 50 Гц и 250 В вам потребуется около 50-100 мкФ на лошадиную силу, и будьте готовы включать и выключать несколько C, если у вас возникнут проблемы с запуском, и понимаете, что он никогда не будет так же хорош, как настоящий 3-фазный блок питания.

  т

• Спасибо за помощь, я мог бы просто перестраховаться и купить частотно-регулируемый привод.

• theiet.org/f/discussions/21144/how-to-work-out-which-capacitor-i-require-to-run-a-three-phase-motor-from-a-single-phase-supply/69428″>

  Да, именно об этом я и беспокоился. Я не хочу жарить свой мотор.

  Я пытаюсь настроить демо для учеников.

  Простое подключение двигателей. Проблема в том, что я на самом деле не занимался моторикой

  мои годы были потрачены в основном

  на домашнюю работу.

• Я помню, как в колледже монтировал электродвигатели на скамейке, но никогда не применял на практике то, чему меня учили на регулярной основе, это еще одна из тех вещей, которые я знаю, что я могу сделать, потому что я сделал это, но должен был освежить свои знания. знания, прежде чем продолжить.

  Эта работа со скважинным насосом научила меня, что я знаю достаточно, чтобы иметь возможность отличить людей, которые действительно знают, что они делают, от тех, кто это делает.

  Энди

• , если это настольная демонстрация, вы не будете сильно нагружать ее, все будет хорошо — если это было 1 л.с. или около того, возьмите 3 или 4 конденсатора по 22 мкФ
  , например, некоторые выключатели освещения позволят вам варьировать значение C и болт все это надежно закреплено на деревянном блоке — на самом деле для любого демонстрационного двигателя его закрепление является наиболее важной частью — чтобы он не скатился, не забрал с собой провода питания и не причинил кому-либо вреда. Также хорошей идеей будет не использовать слишком большие предметы на столе — представьте, что они будут вращаться с почти синхронной скоростью, если источник питания случайно закоротит и ротор заблокируется. ?

  Если у вас есть осциллограф и несколько сетевых пробников, вы также можете посмотреть на изменение фазного напряжения по мере его раскрутки. Изолирующий трансформатор может быть хорошей идеей, а также УЗО со стороны питания.

  полностью разряжен, вы можете запустить его в одну фазу и решить, с какой стороны начать, потянув за ремень, чтобы дать ему некоторое предварительное вращение в ту или иную сторону перед подачей питания.

  Не делайте так много пусков и остановок за короткое время, чтобы не пахло гарью.

  Вы не упомянули мощность двигателя, но опять же, я предостерегаю демонстрационные версии от чего-либо слишком большого в разобранном виде.

• theiet.org/f/discussions/21144/how-to-work-out-which-capacitor-i-require-to-run-a-three-phase-motor-from-a-single-phase-supply/69434″>

  Спасибо за совет, попробую. У меня есть прицел, и подходящий зонд может быть интересен.

  Дэниел

• Около 30 лет назад я был начальником отдела обучения электротехнике в регионе CEGB (стало National Power). Мы провели много «экспериментов» с двигателями переменного и постоянного тока в учебных целях, в том числе использовали некоторое дорогостоящее оборудование, произведенное специально для учебных целей, а также утилизированные или излишки моторных и мотор-генераторных установок. Первое, на что следует обратить внимание, это то, что вся территория была специально построена, защищена УЗО и кнопкой аварийной остановки. Вы провели процесс RAMS, потому что если кто-то из ваших учеников пострадает, то с вас заживо содрают кожу!

  В то время казалось, что на рынке имеется много излишков трехфазных токарных станков и других станков, и меня несколько раз спрашивали, как запустить эти трехфазные станки в домашнем гараже на однофазной сети. Не буду углубляться в уже обсуждавшуюся тему, но значительная часть вопроса была; какие конденсаторы подходящего номинального напряжения были на самом деле доступны? Естественно, заинтересованное лицо не хотело тратить деньги на новые конденсаторы. Поэтому на практике им часто было проще найти утилизированный однофазный двигатель и адаптировать механический привод. По стечению обстоятельств, на прошлой неделе я убирал сарай и наткнулся на старый двигатель стиральной машины, который отправился в мой местный центр утилизации

  Как уже упоминалось, такие накрутки никогда не дадут плавно работающего двигателя на полную мощность. В то время также были доступны небольшие частотно-регулируемые приводы, но они обходились непомерно дорого для заинтересованного лица.

  Еще раз повторю: пожалуйста, будьте осторожны с возможными демонстрациями и подобными экспериментами. В эпоху, когда было немного больше свободы действий, мне приходилось быть очень осторожным, хотя я не выдавал себе Санкцию на Тест, потому что это была тщательно контролируемая «тренировочная среда».

Расчет фазосдвигающего конденсатора — www.itieffe.com

C спиртовой фазосдвигающий конденсатор

C спиртовой фазосдвигающий конденсатор

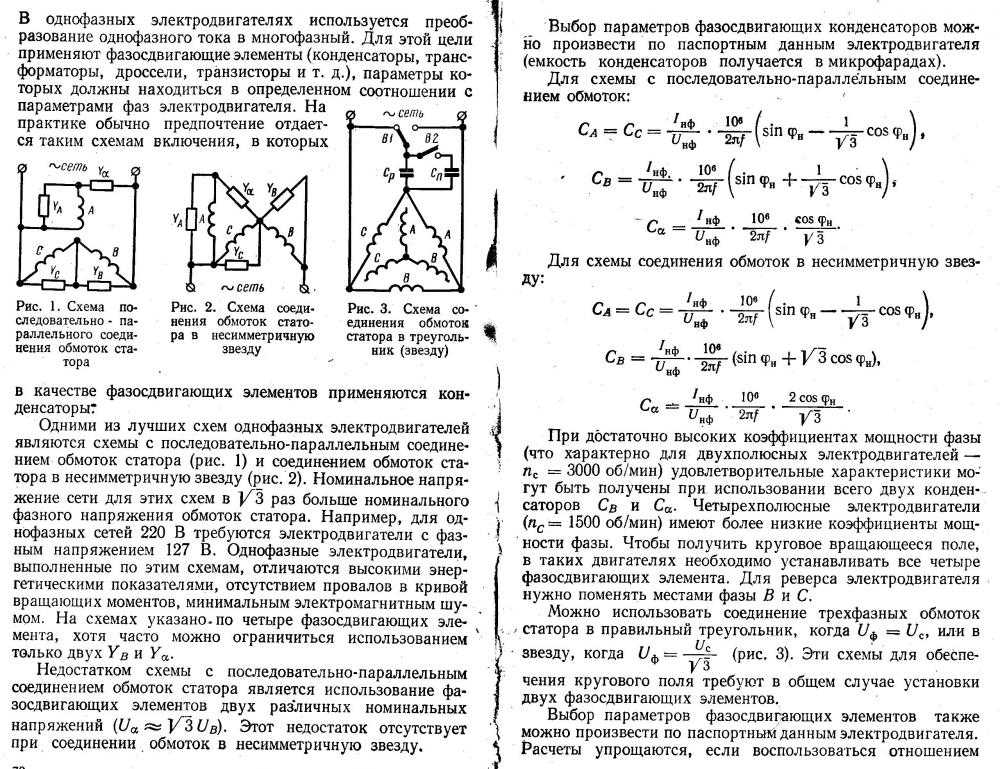

Работа асинхронного двигателя трехфазная питание осуществляется трехфазным током, сдвинутым по фазе друг относительно друга на 120°

Один и тот же двигатель можно питать однофазным током n и случаях, когда требуемая мощность не 100% (и то же не превышает определенных мощностей) через фазовращающий конденсатор

КПД не будет высоким, т.к. полученный фазовый сдвиг не является оптимальным.

Однако его можно применять для различных целей: электронасосы, центробежные и винтовые вентиляторы, дрели и для всех машин малой мощности, не требующих больших пусковых токов.

В большинстве случаев используется соединение треугольником, подходящее для трехфазного двигателя 220–380 В с однофазным питанием 220 В.

На следующем рисунке показаны соединения для трехфазных асинхронных двигателей с однофазным питанием при соединении звездой и треугольником, а также с вращением по часовой стрелке и против часовой стрелки.

треугольник звезда

Конденсатор создает фазовый сдвиг, необходимый для получения вращающегося магнитного поля внутри двигателя фазовый сдвиг никогда не может быть оптимальным, он меняется в зависимости от нагрузки и всегда будет компромиссом

Двигатель с таким питанием никогда не сможет обеспечить номинальную мощность, при рассчитанном здесь значении мощность снижается на 60-70% и является компромиссом для работы с ограниченными и средними нагрузками

Максимальный пуск крутящий момент для однофазного двигателя получается, когда задержка, которую мы получаем с нашим конденсатором, составляет 90 °

в этом случае он не должен работать без нагрузки или с малыми нагрузками, вы рискуете сжечь двигатель

Неверно думать, что с большим конденсатором он получает больше мощности, даже у пользователя может возникнуть отказ

Наибольший штраф за этот тип соединения возникает в пусковой фазе, доступный крутящий момент составляет 30 -40 % от значения, получаемого при нормальном питании двигателя

Предупреждения

Помните, что в данном конкретном случае конденсатор подвергается воздействию больших токов и многократному изменению полярности, если он не подходит для выполняемой работы.
